Konica Minolta bizhub 600 — каталог запчастей со схемами

Содержание

• 1. Main рама (P1)
• 2. Внешние детали (P2)
• 3. Внешние детали (P3)
• 4. Внешние детали (P4)
• 5. Operation узел (P5)
• 6. Operation узел (P6)
• 7. Optics узел (P7)
• 8. Optics узел (P8)
• 9. Optics узел (P9)
• 10. Optics узел (P10)
• 11. Driving секция (P12)
• 12. Driving секция (P14)
• 13. Driving секция (P15)
• 14. Барабан cartridge (P16)
• 15. Барабан cartridge (P17)
• 16. Барабан cartridge (P18)
• 17. Барабан cartridge (P19)
• 18. Перенос separator corona узел (P20)
• 19. Charging узел (P21)
• 20. Проявка узел (P22)
• 21. Тонер supply узел (P23)
• 22. Тонер supply узел (P25)
• 23. Registration узел (P26)
• 24. Fixing узел (P27)
• 25. Fixing узел (P28)
• 26. Fixing узел (P29)
• 27. Fixing узел (P30)
• 28. Fixing узел (P31)
• 29. Fixing узел (P32)
• 30. Fixing узел (P33)
• 31. Fixing узел (P34)
• 32. Fixing узел (P35)
• 33. Fixing узел (P37)
• 34. Fixing узел (P38)
• 35. Fixing узел (P39)
• 36. Подача бумаги узел (P40)
• 37. Подача бумаги узел (P41)
• 38. Подача бумаги узел (P42)
• 39. Vertical conveyance узел (P43)
• 40. Vertical conveyance узел (P44)
• 41. Manual feed узел (P45)
• 42. Manual feed узел (P46)
• 43. Manual feed узел (P47)
• 44. 500 sheet tray (P48)
• 45. 500 sheet tray (P49)
• 46. 1000 sheet tray (P50)

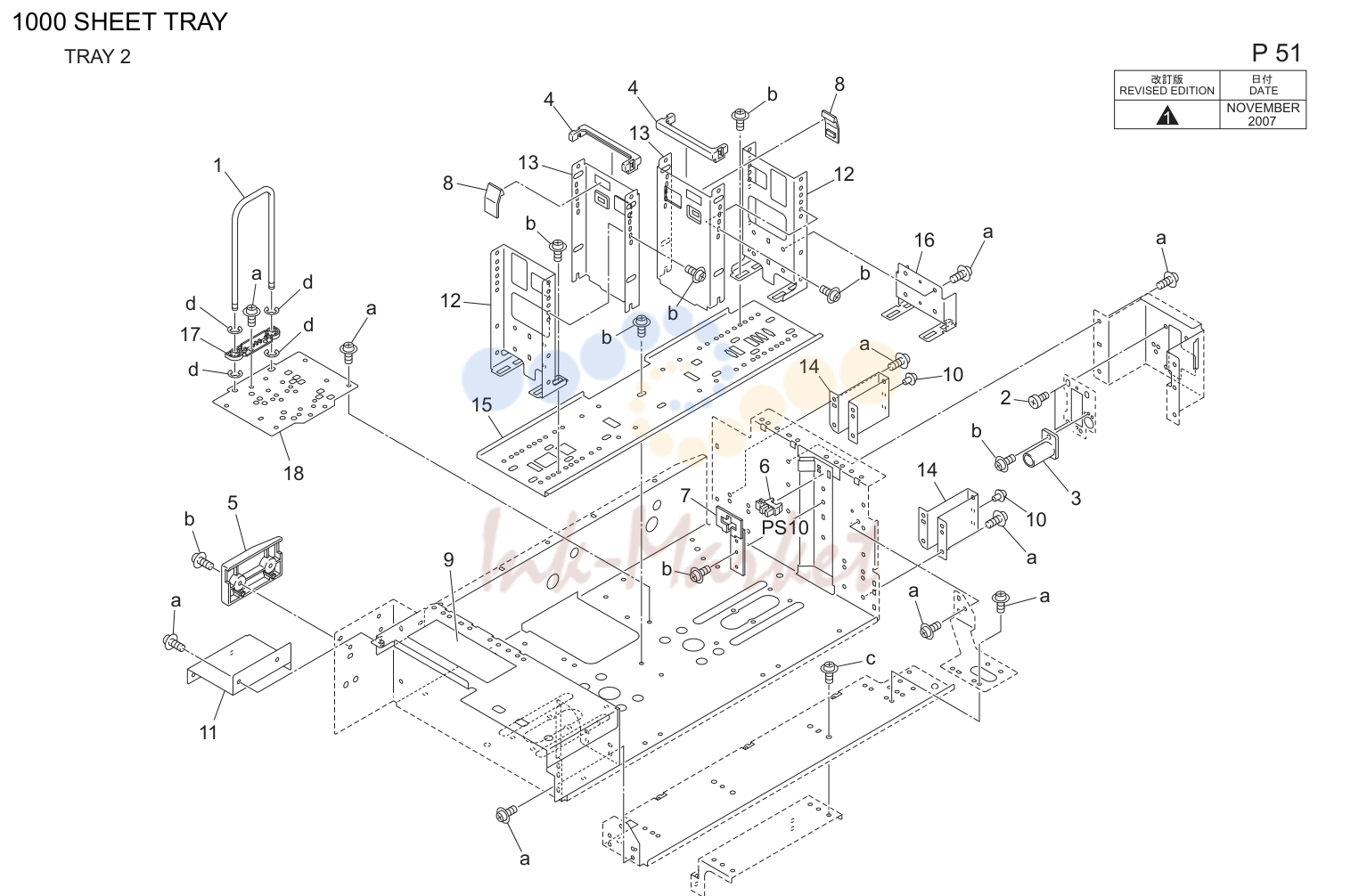

• 47. 1000 sheet tray (P51)

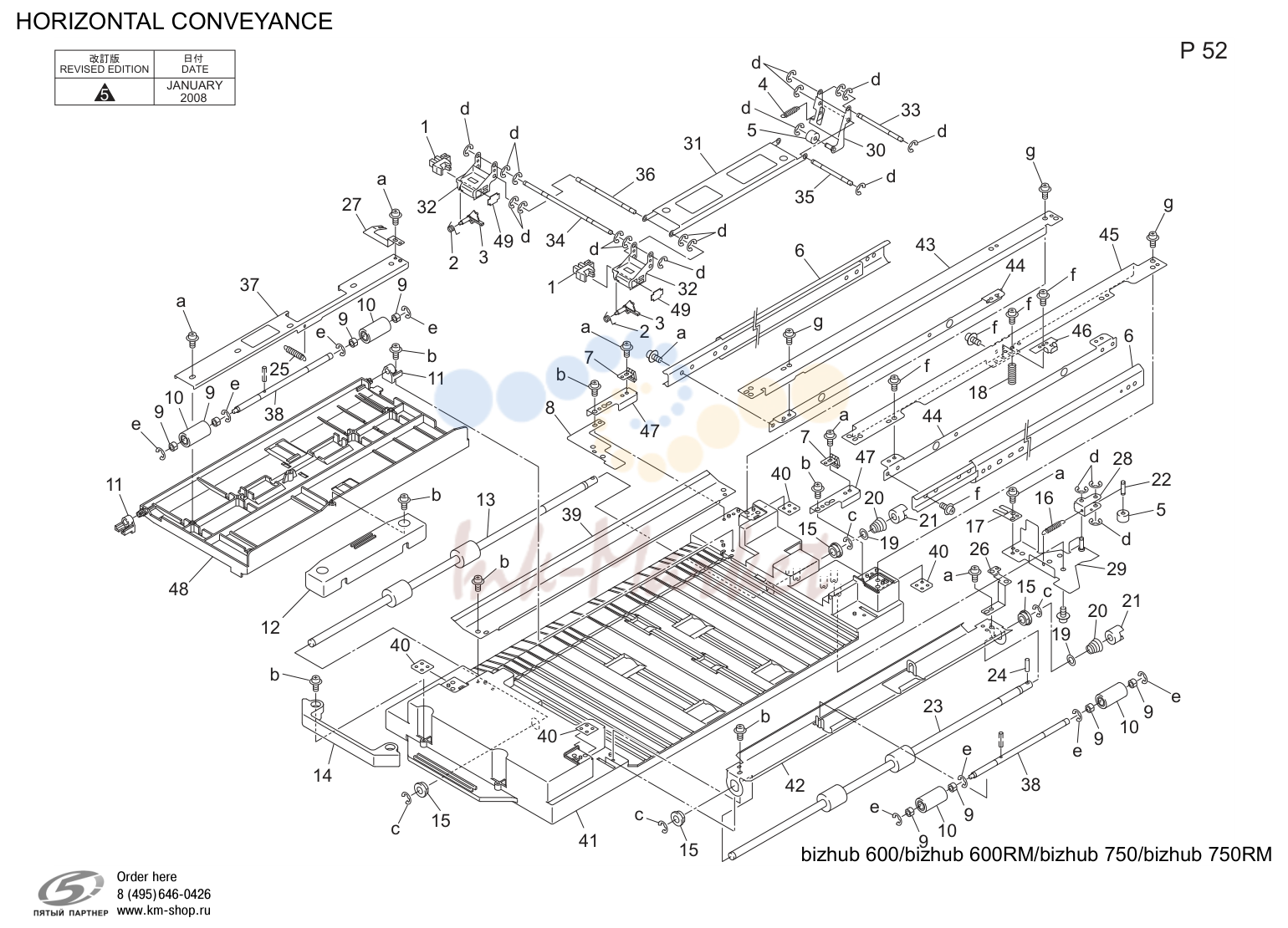

• 48. Horizontal conveyance (P52)

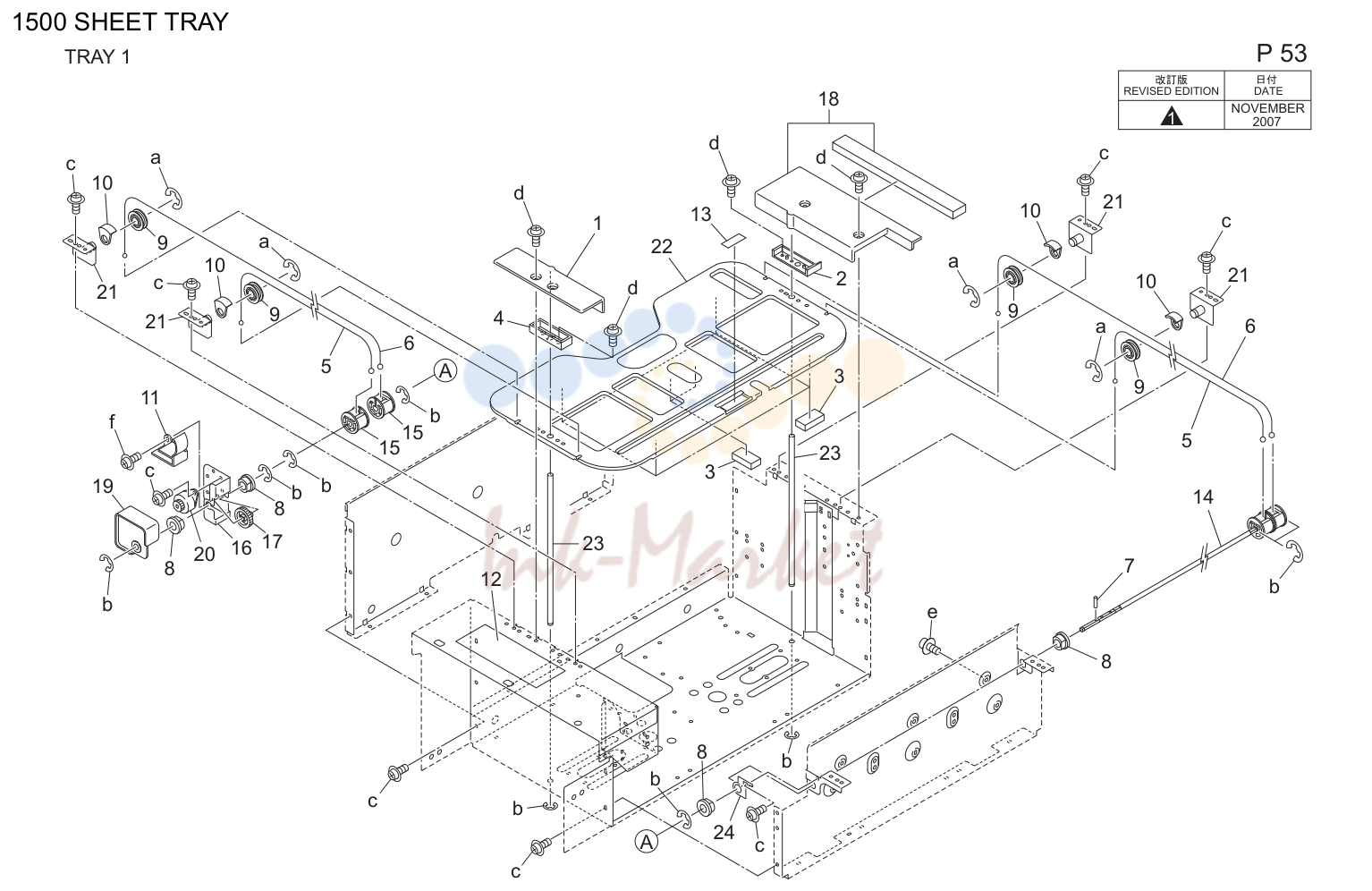

• 49. 1500 sheet tray (P53)

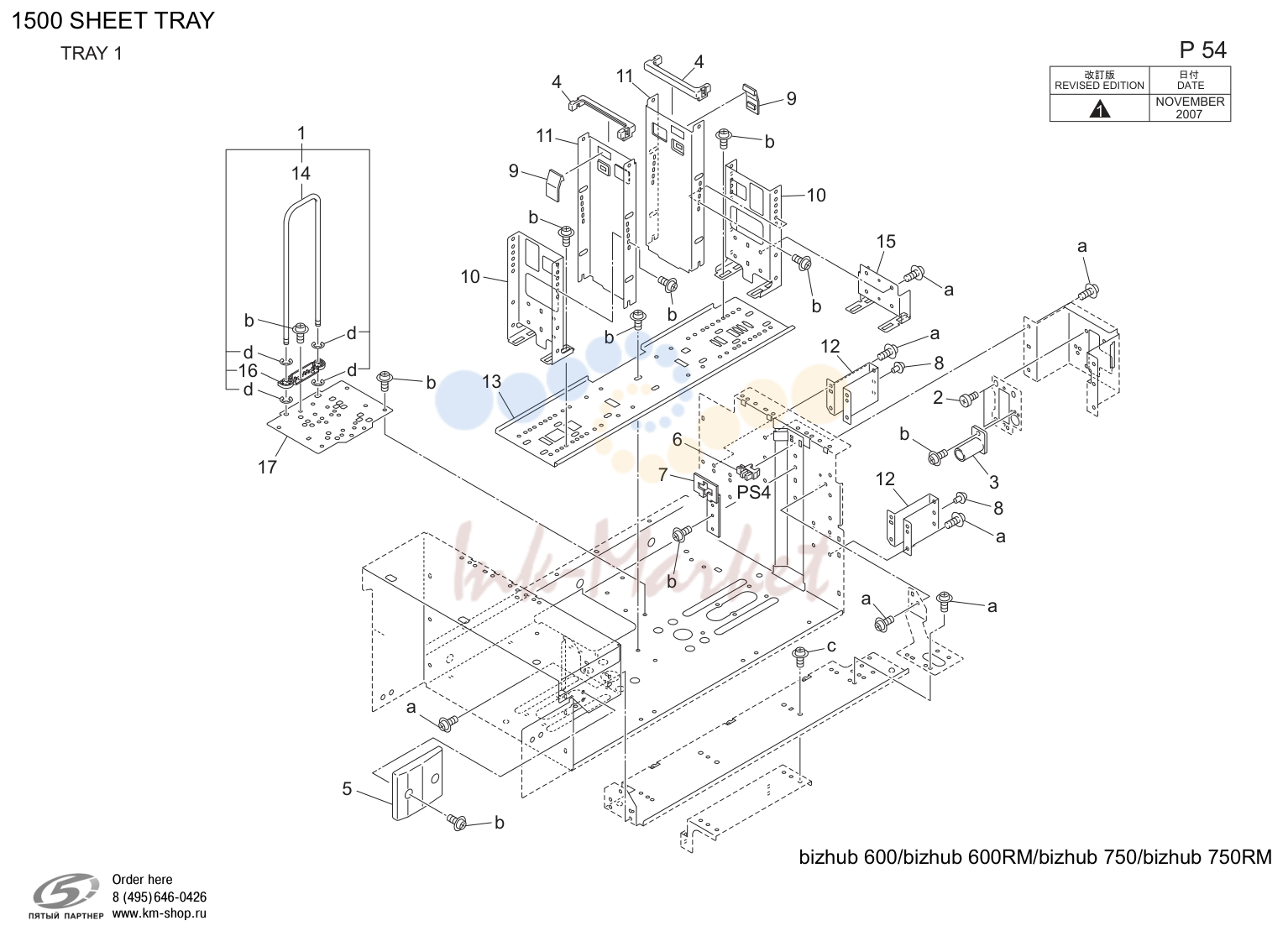

• 50. 1500 sheet tray (P54)

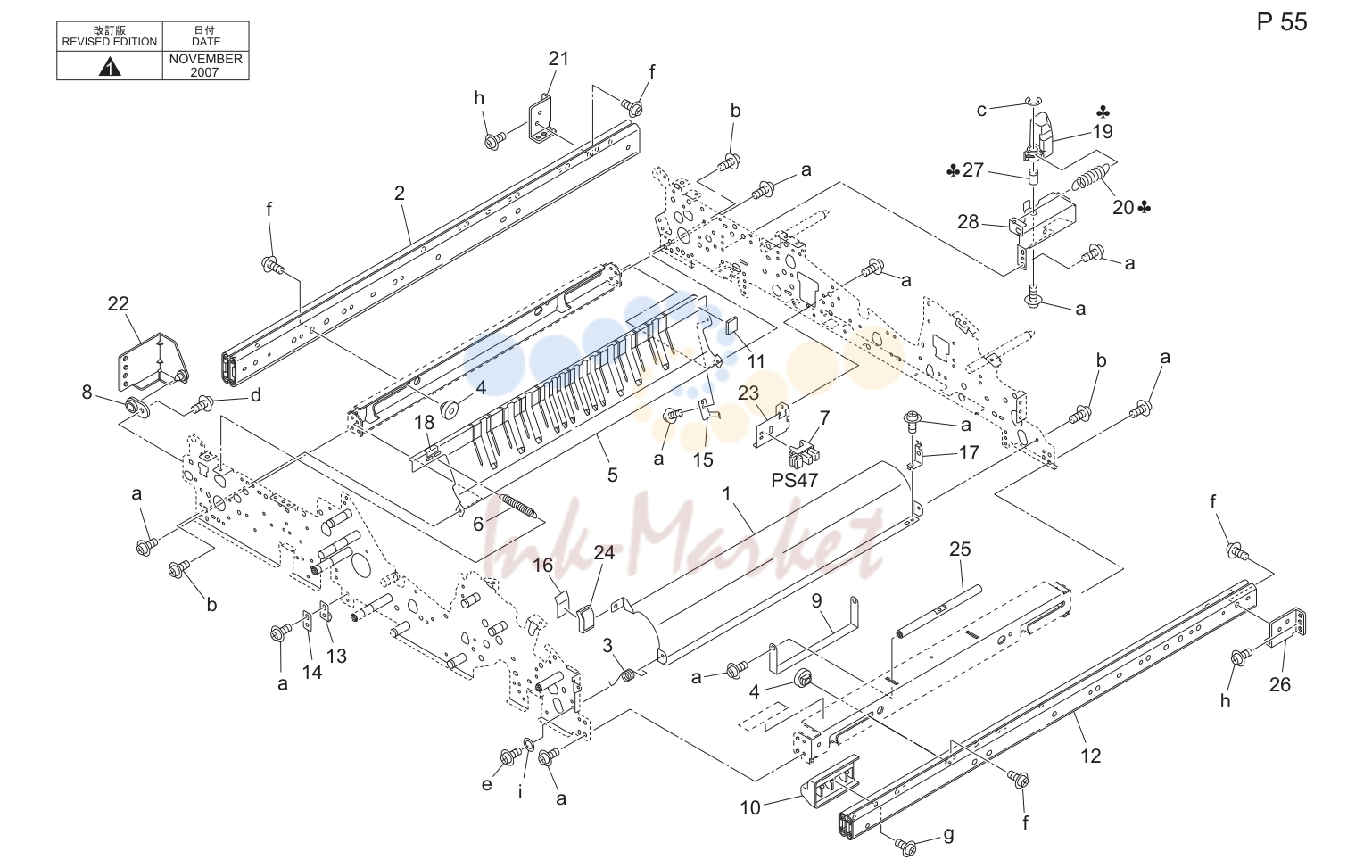

• 51. Adu (P55)

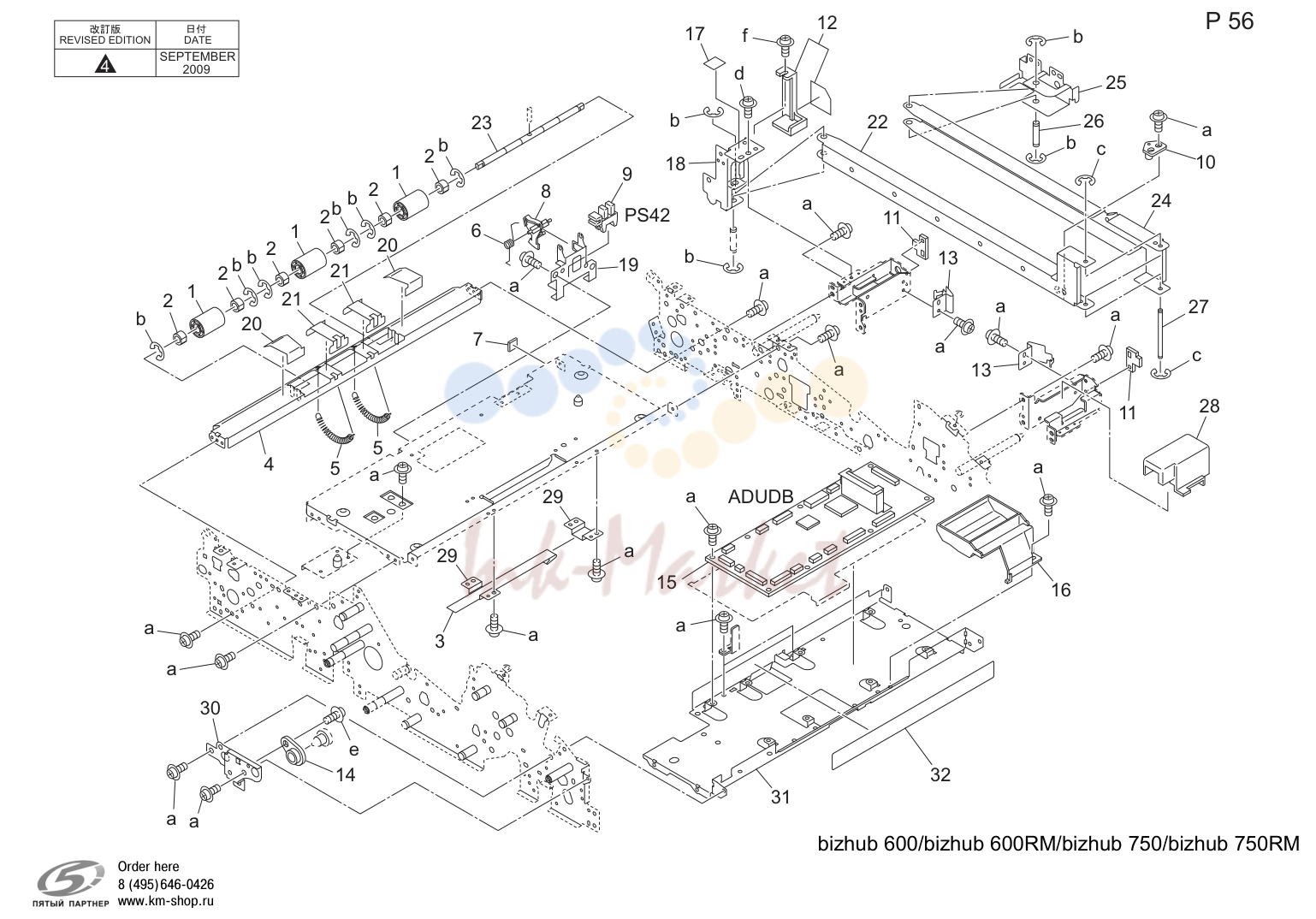

• 52. Adu (P56)

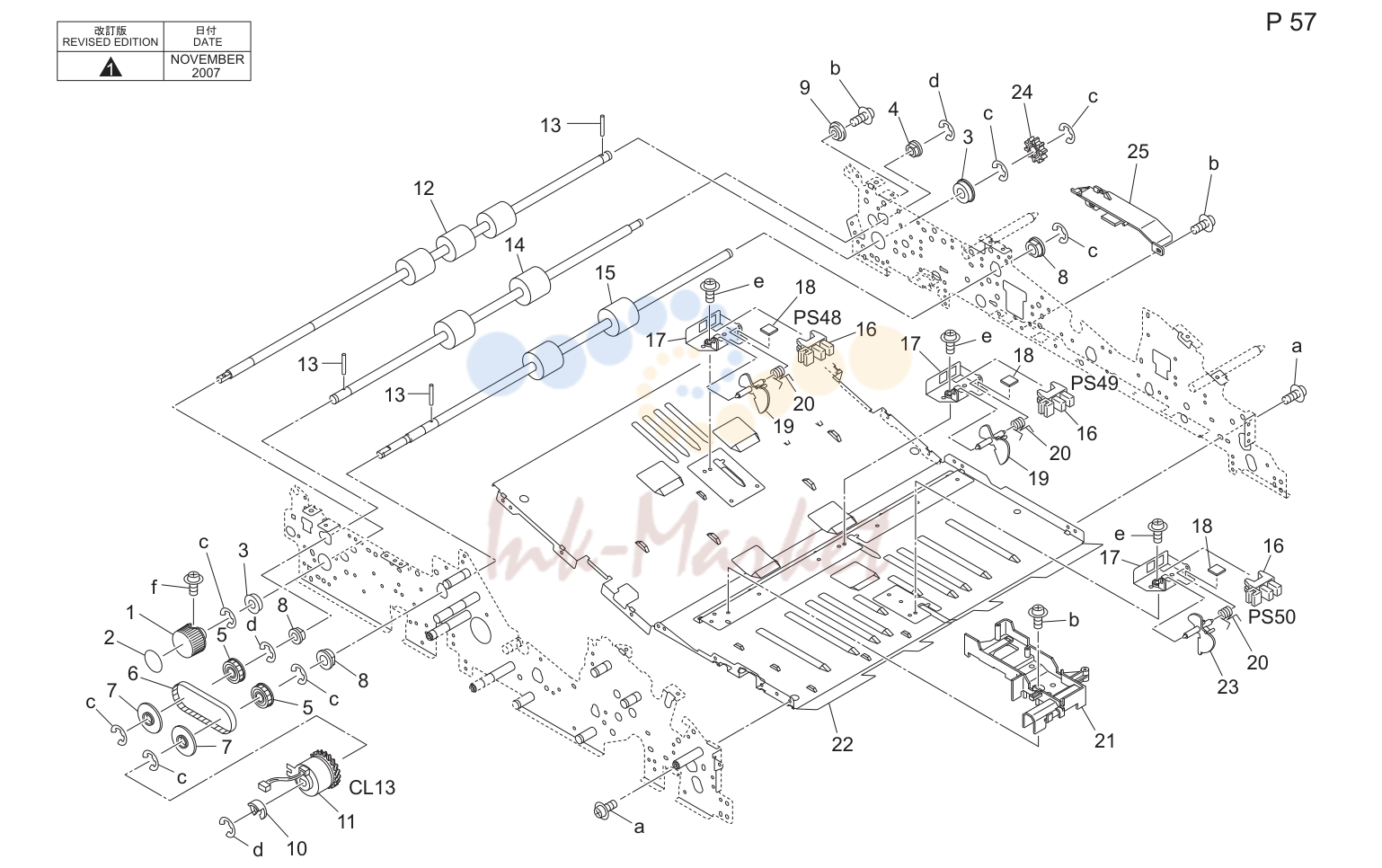

• 53. Adu (P57)

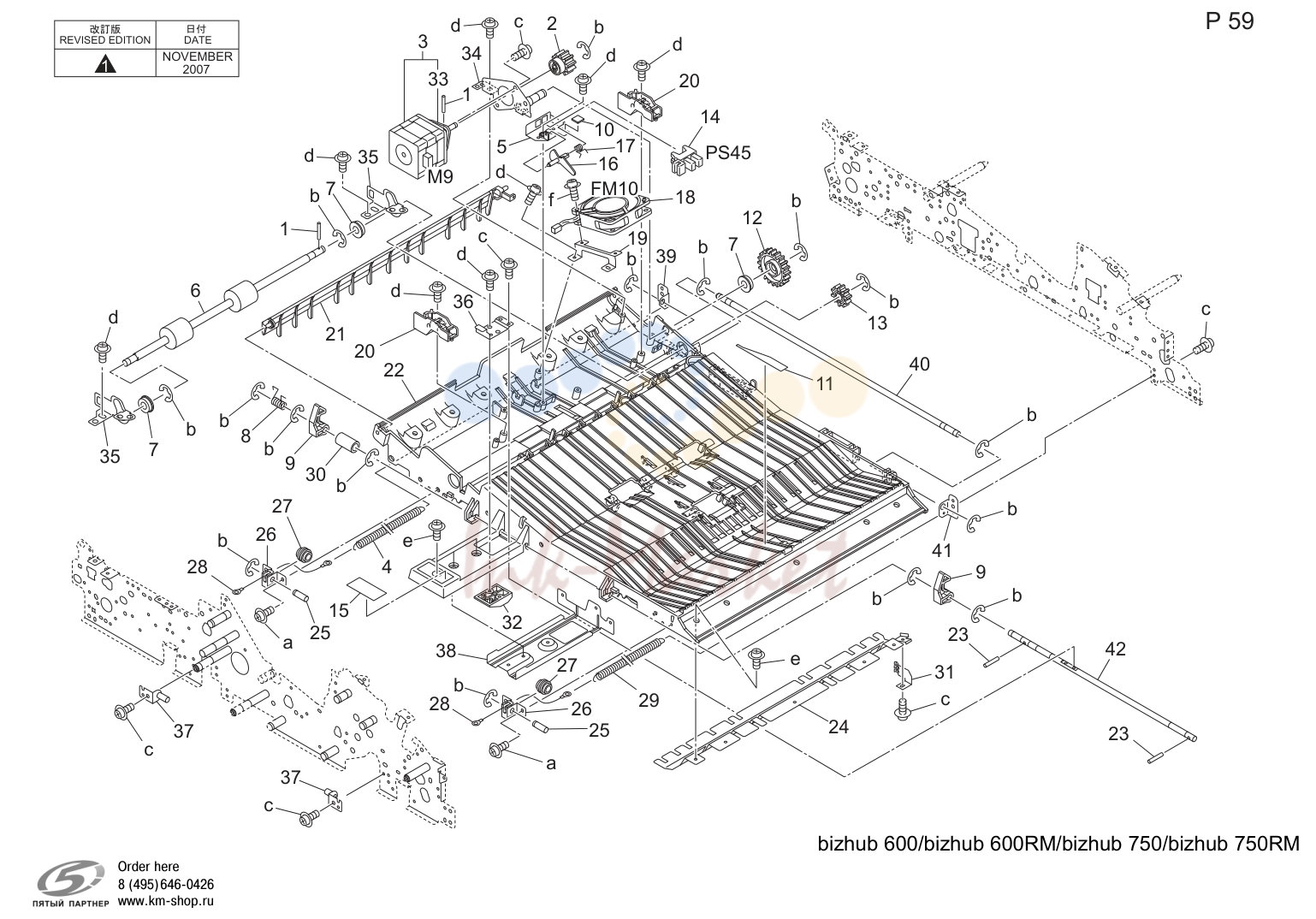

• 54. Adu (P59)

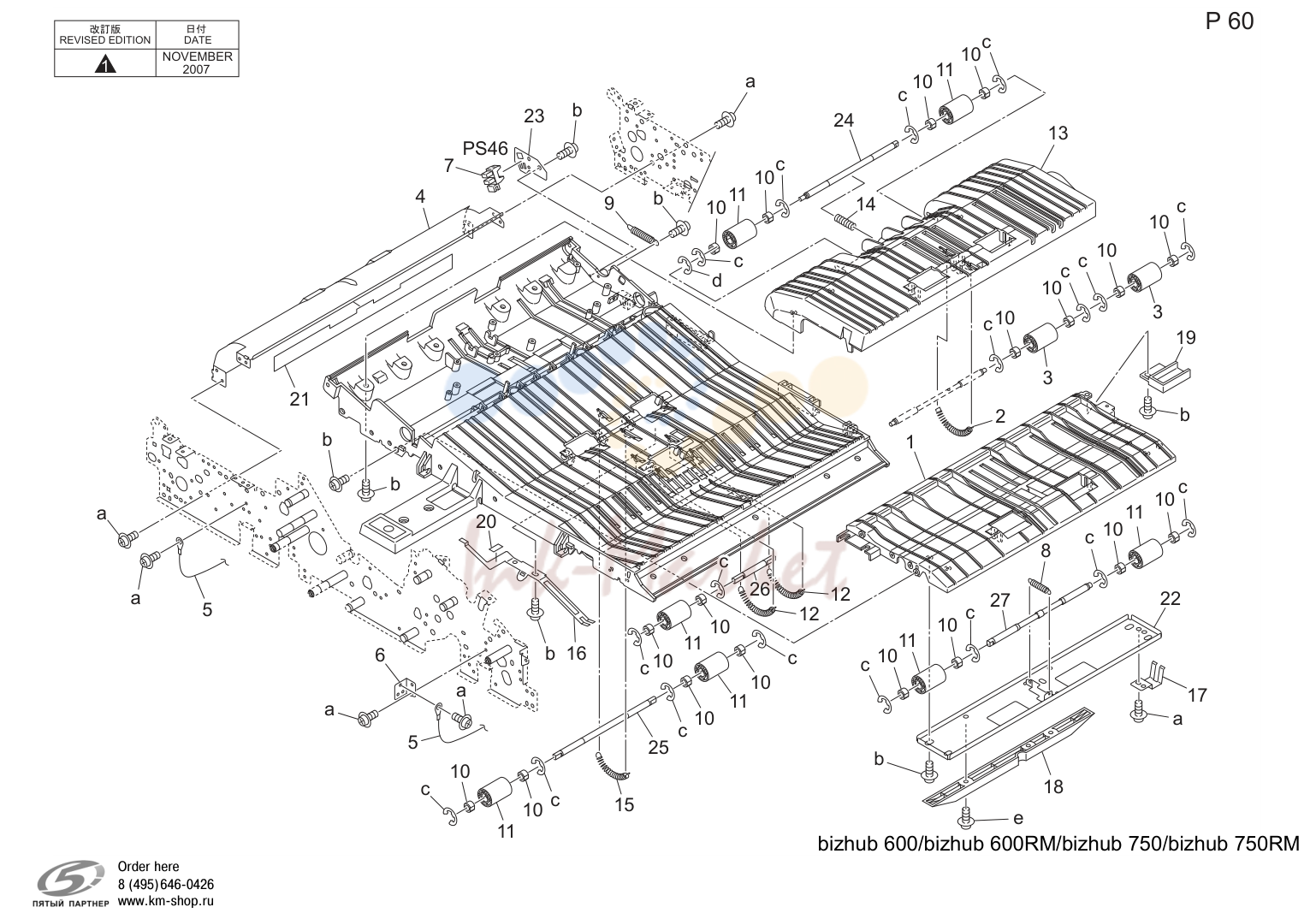

• 55. Adu (P60)

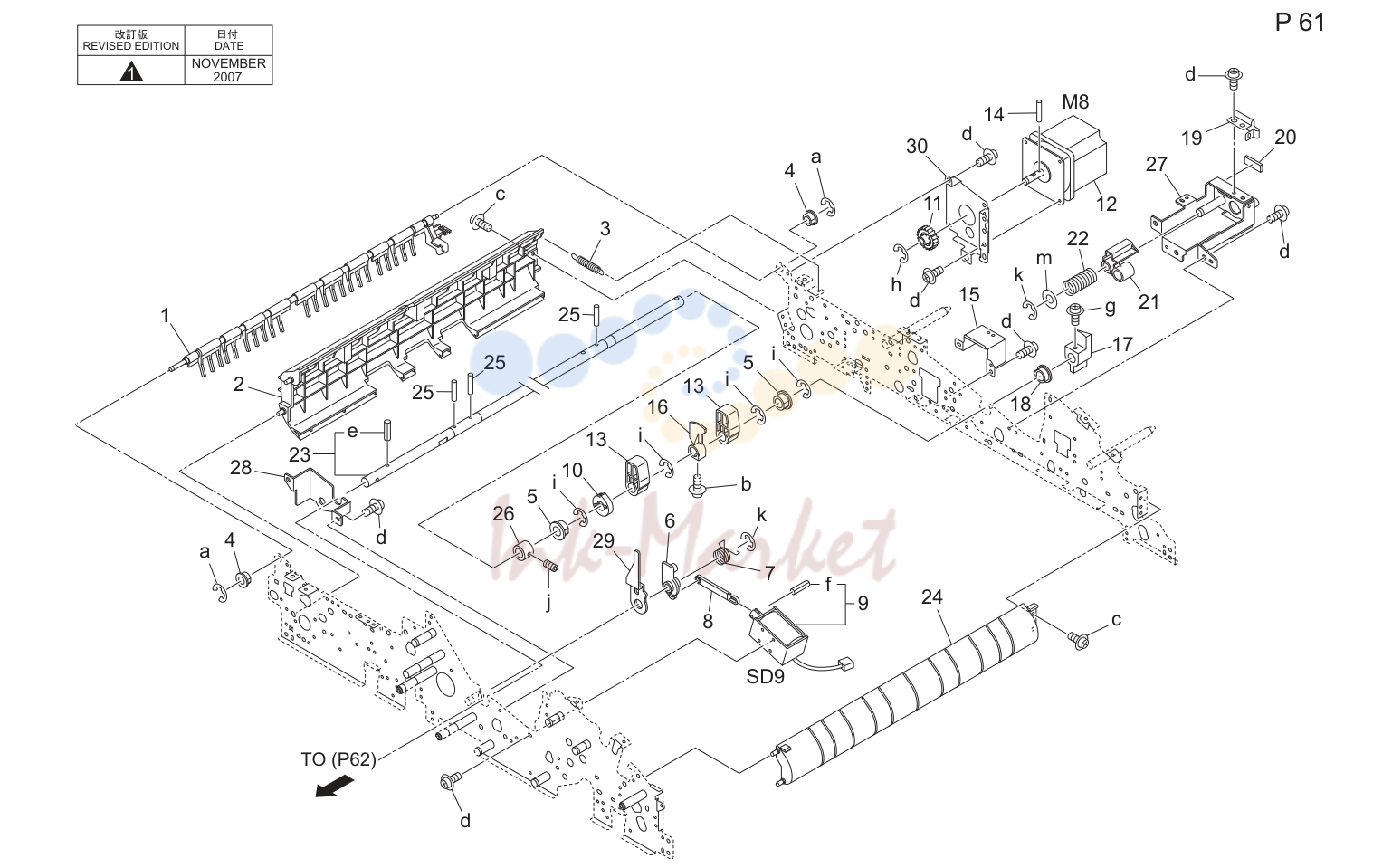

• 56. Adu (P61)

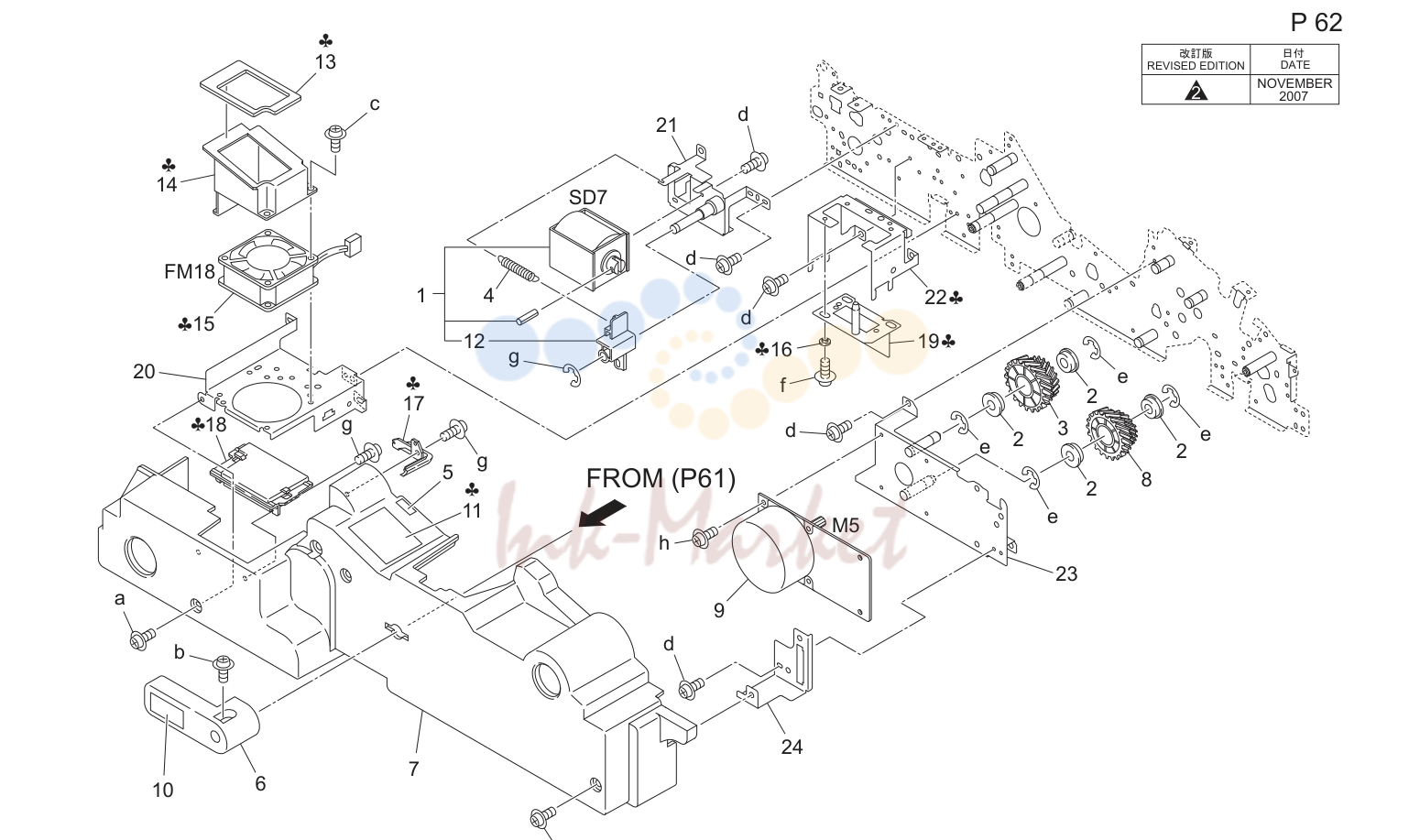

• 57. Adu (P62)

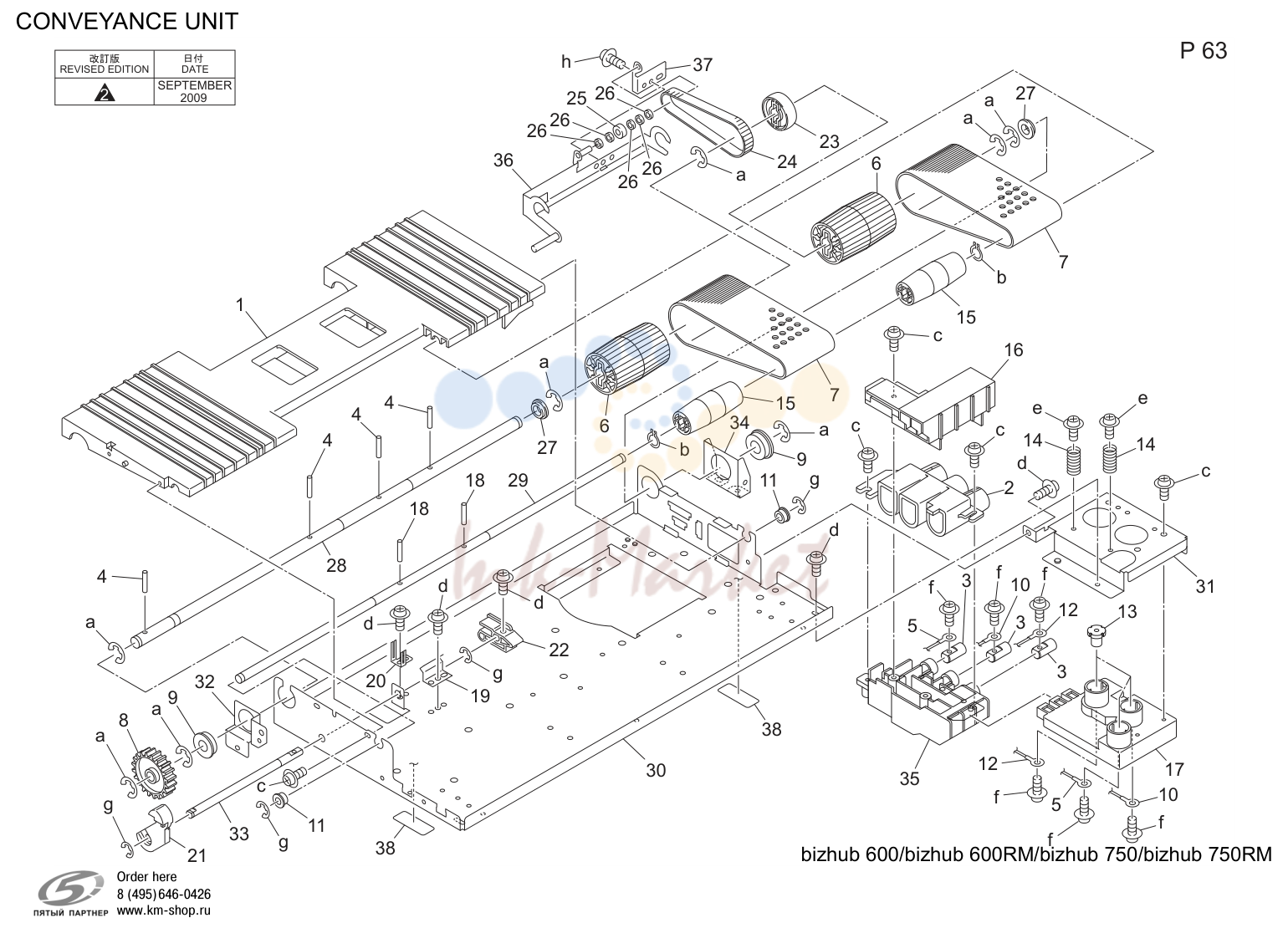

• 58. Conveyance узел (P63)

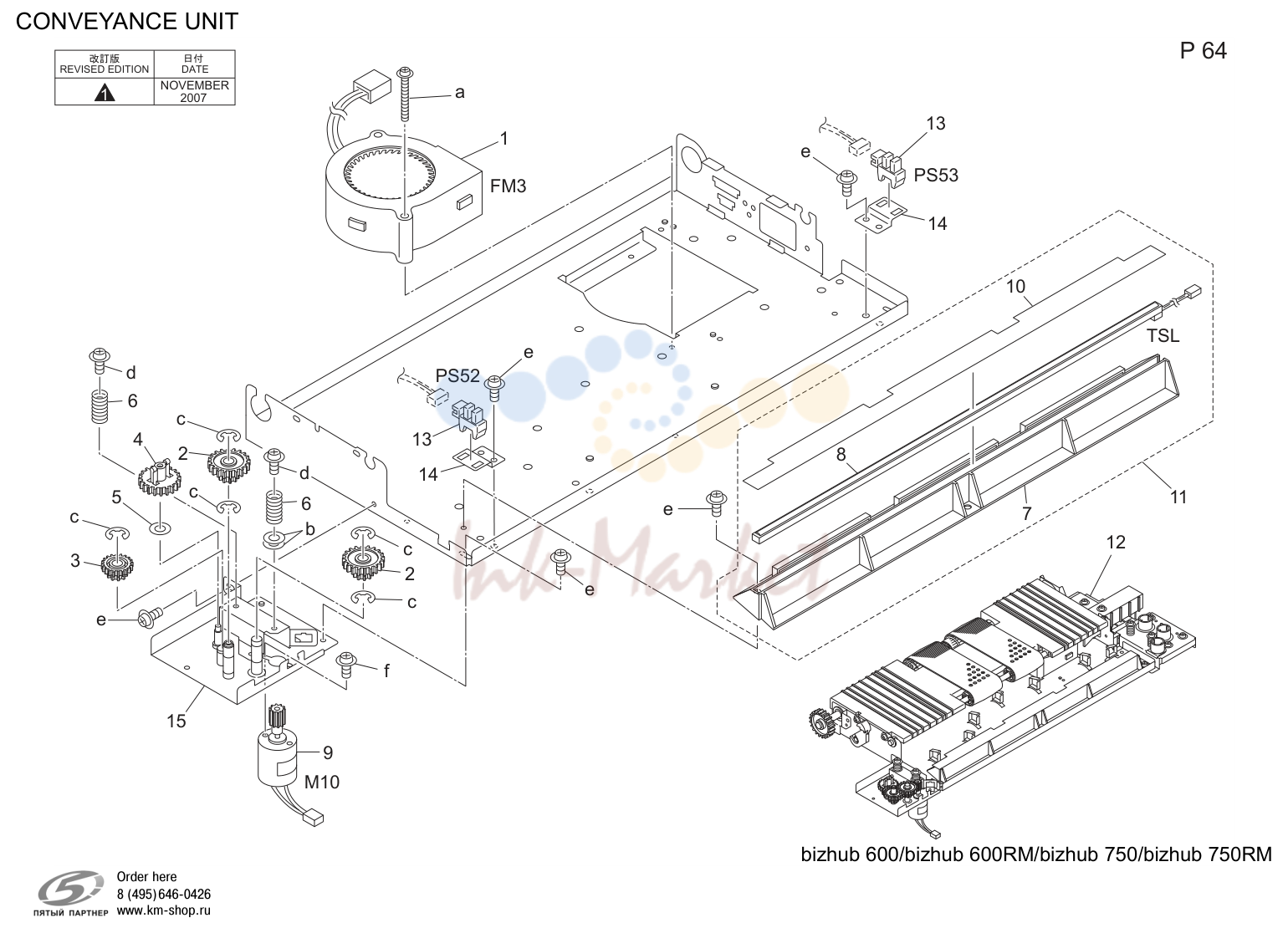

• 59. Conveyance узел (P64)

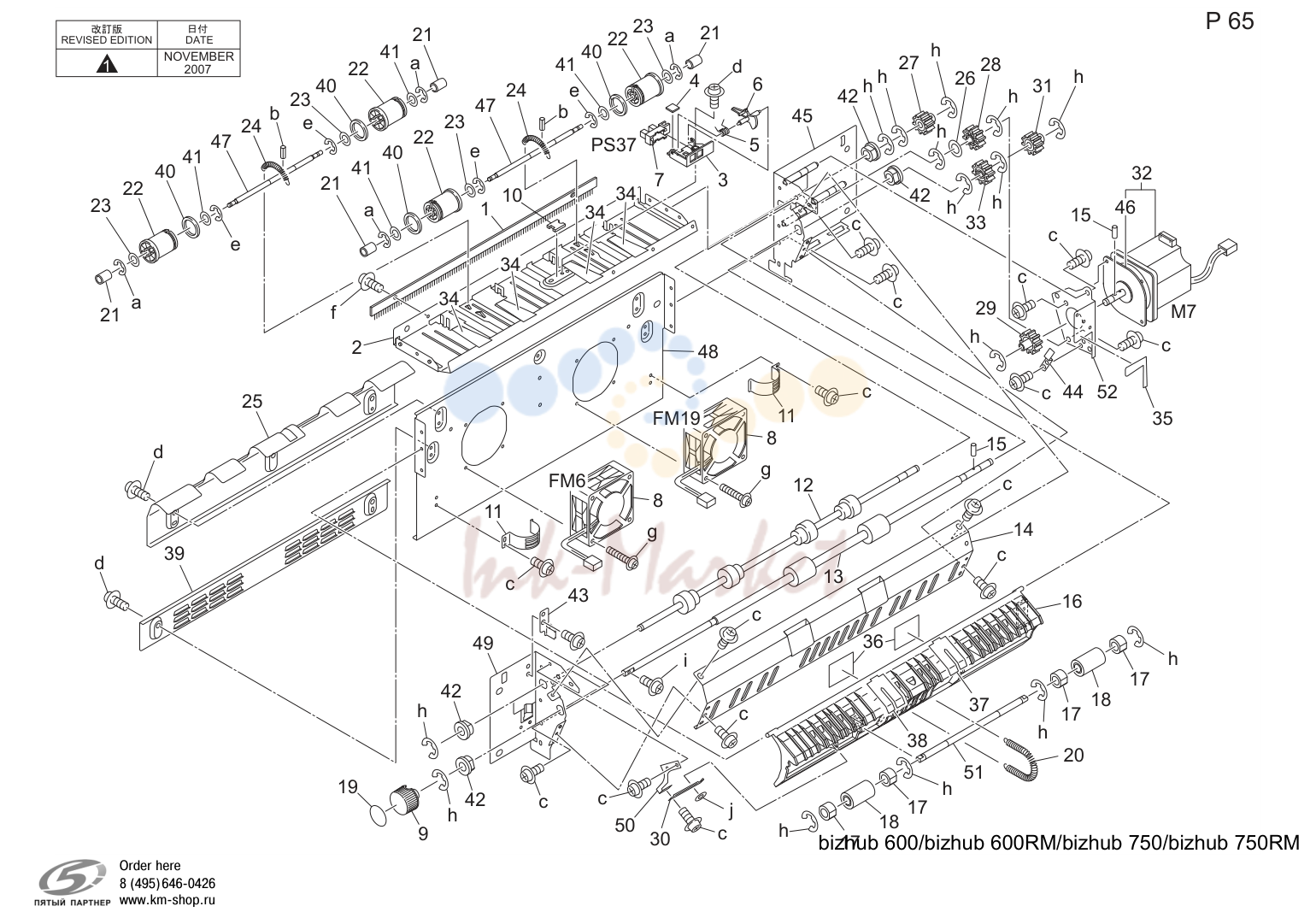

• 60. Выход бумаги узел (P65)

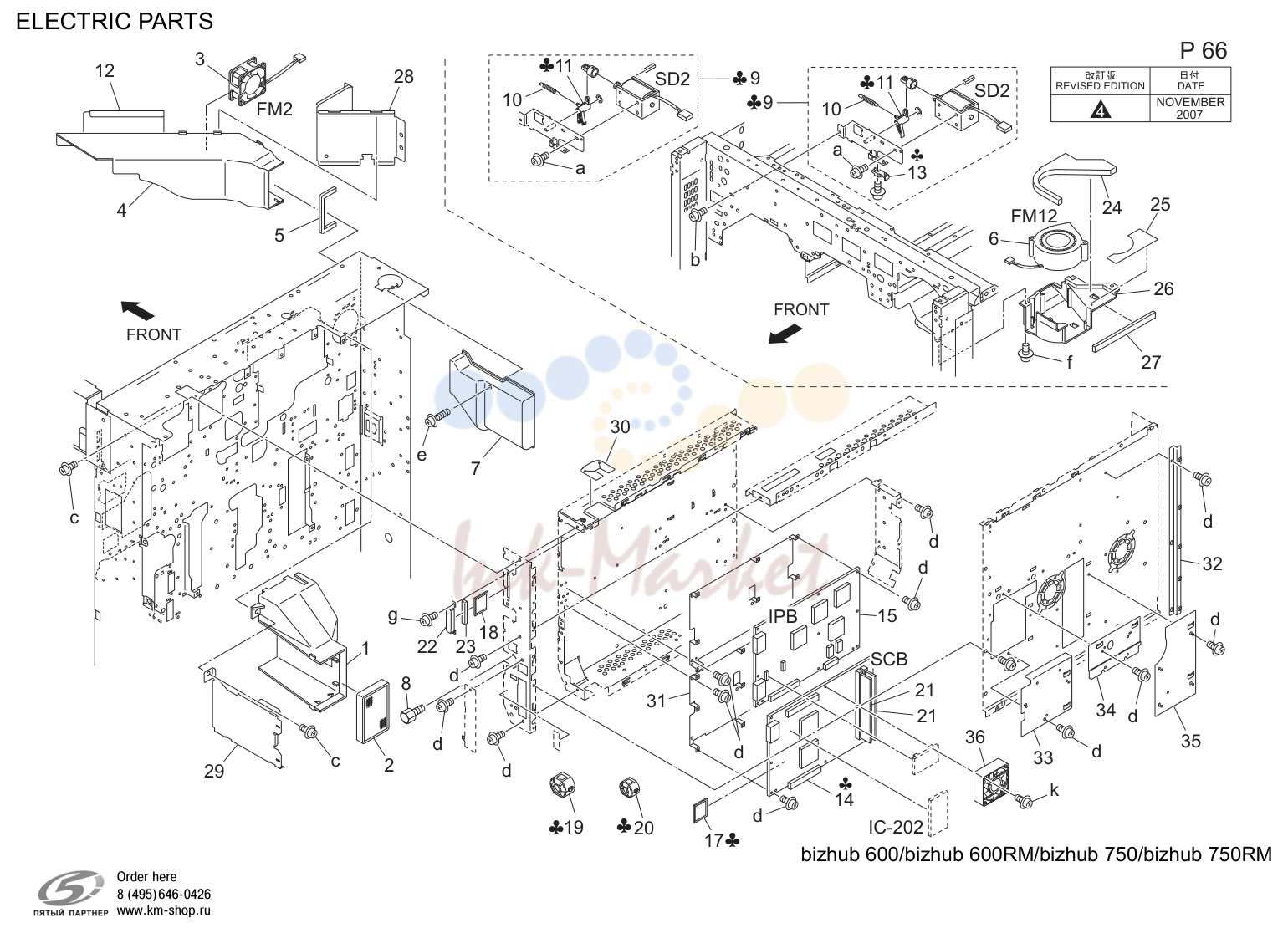

• 61. Electric детали (P66)

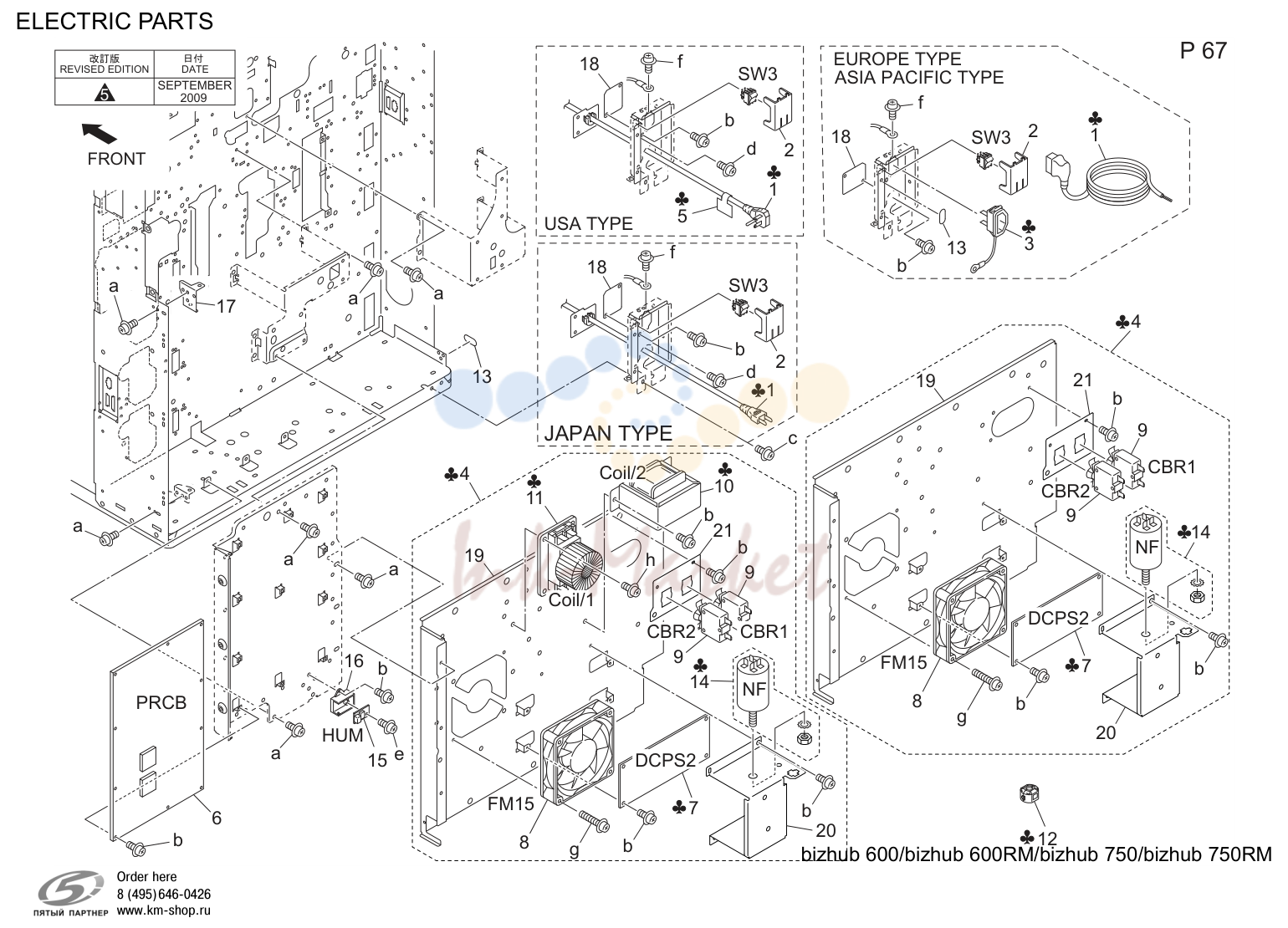

• 62. Electric детали (P67)

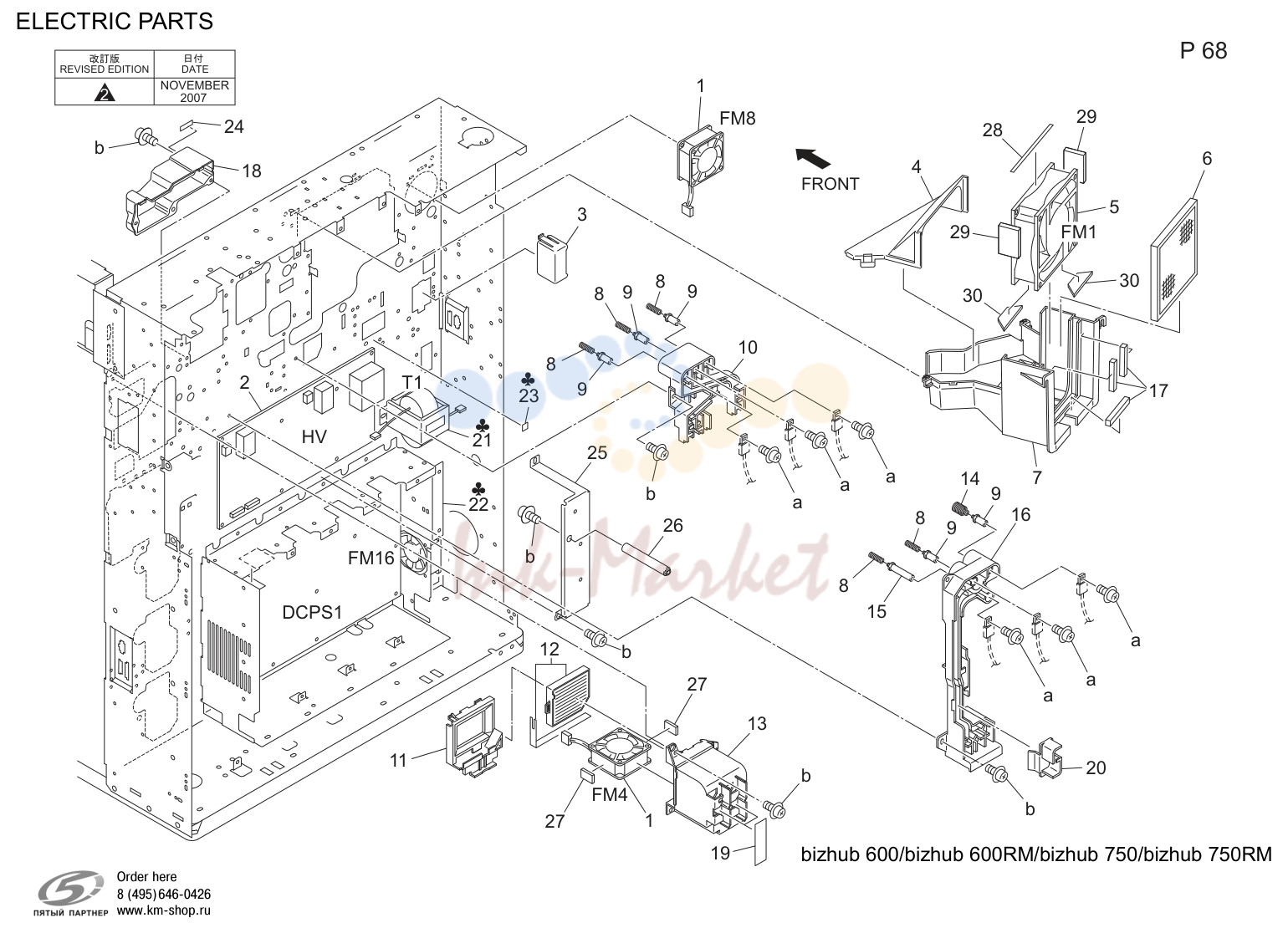

• 63. Electric детали (P68)

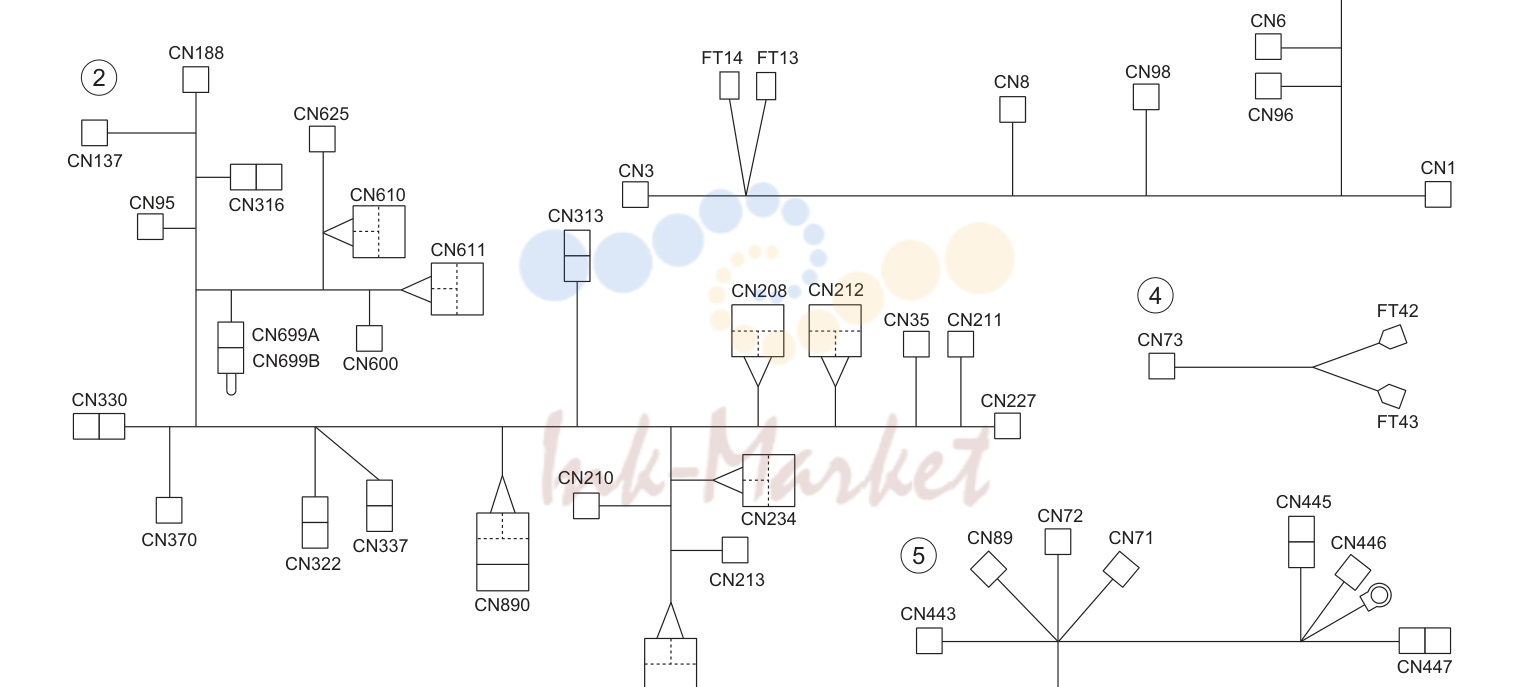

• 64. Wiring (P70)

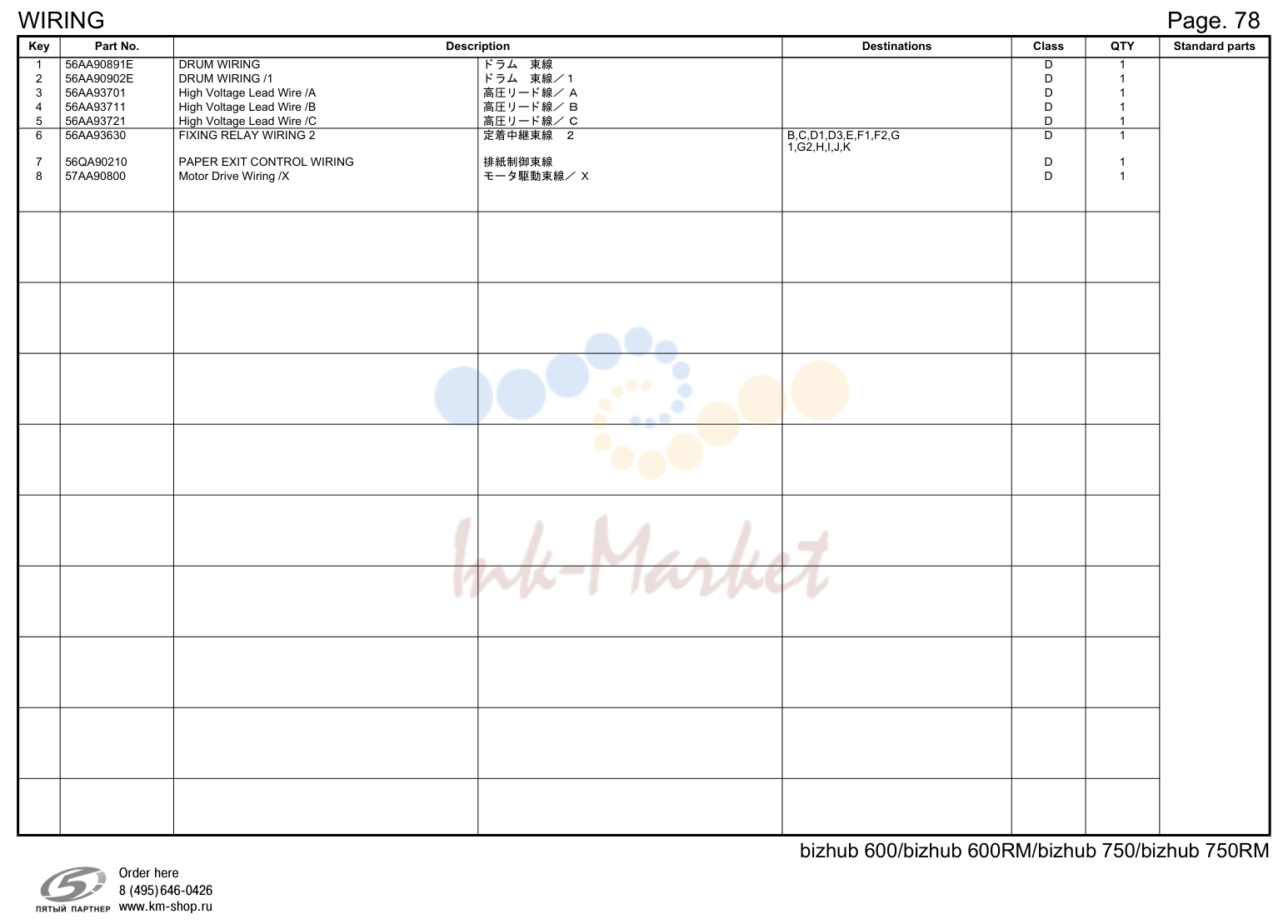

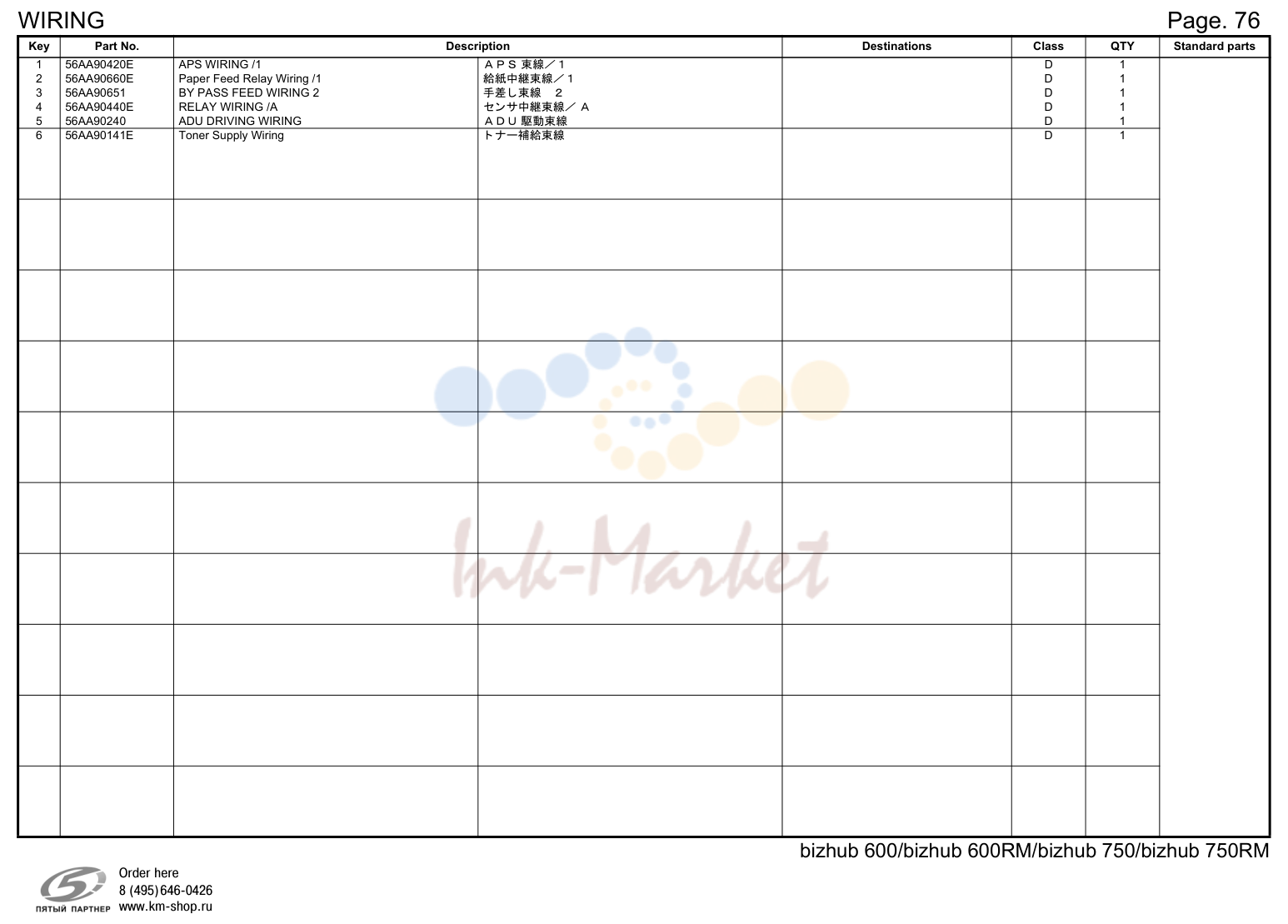

• 65. Wiring
• 66. Wiring

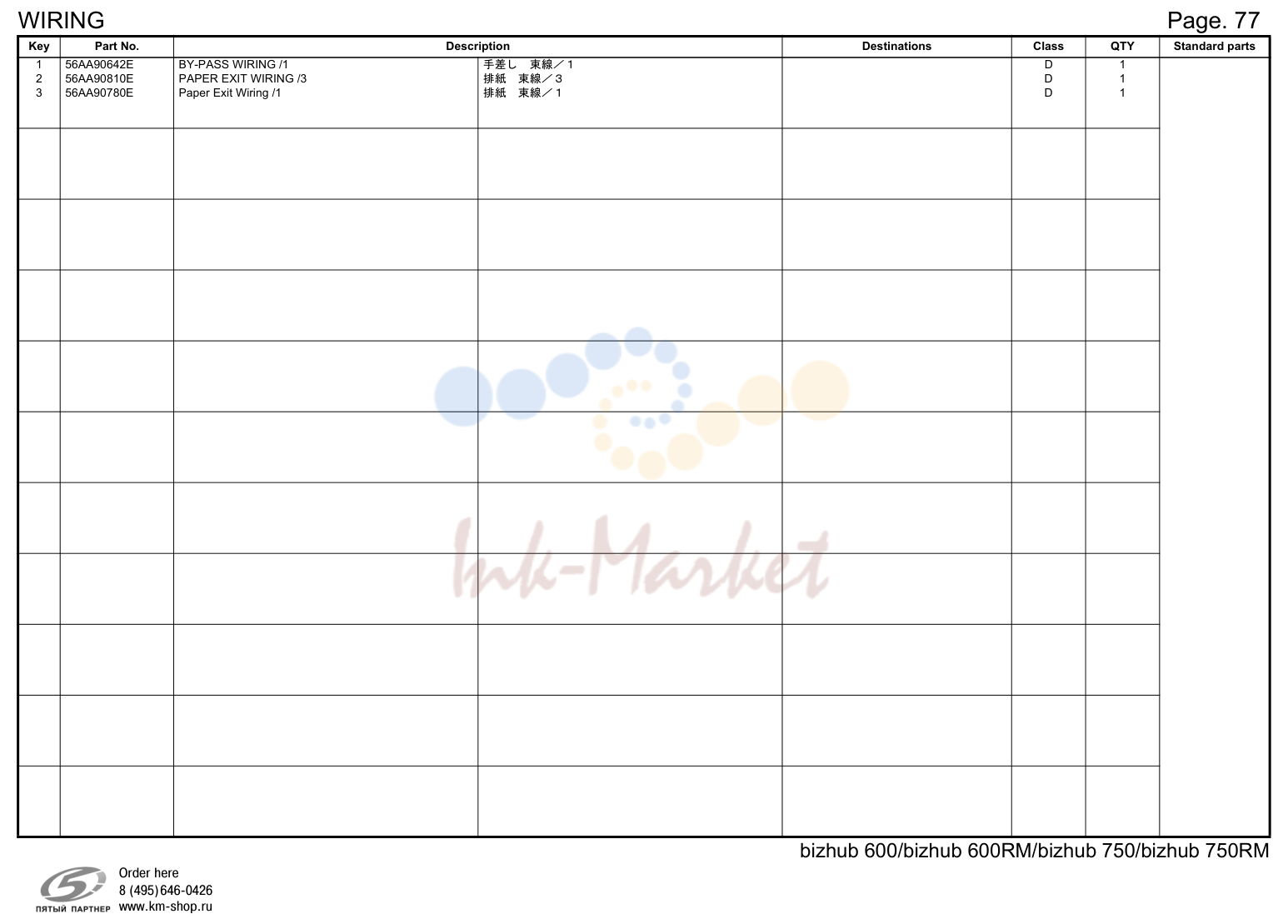

• 67. Wiring

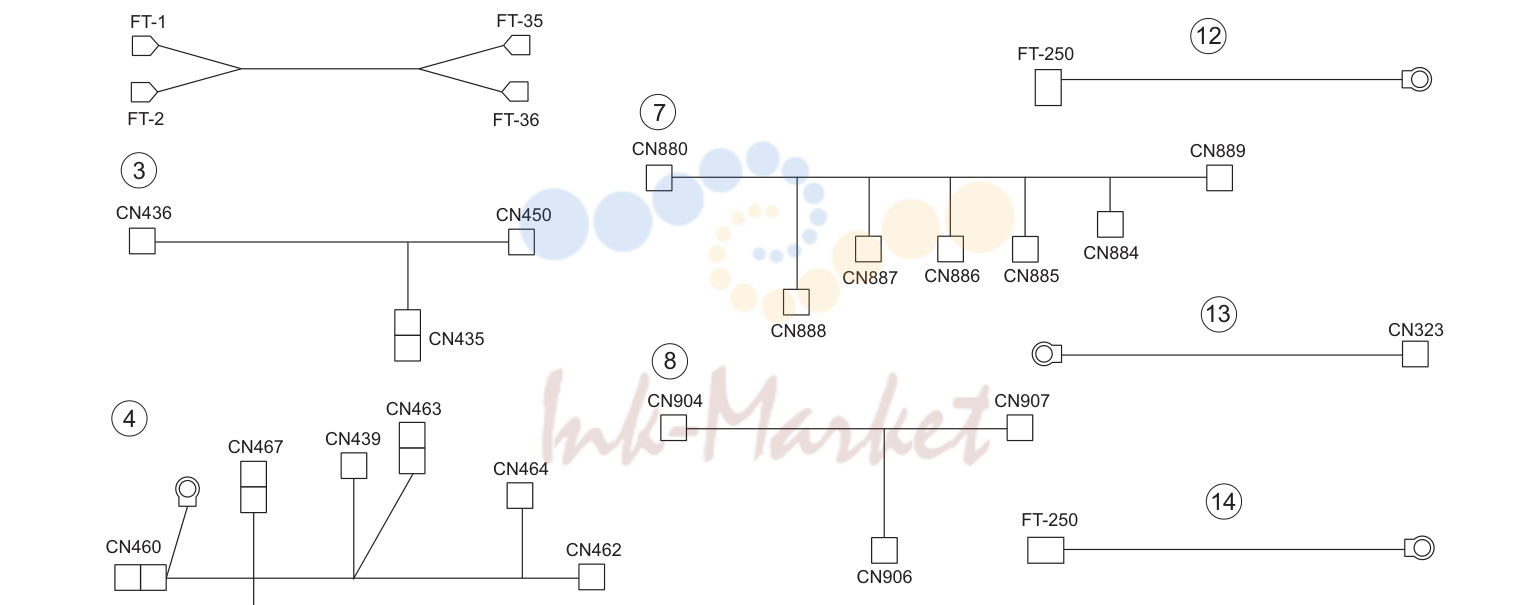

• 68. Wiring (P79)

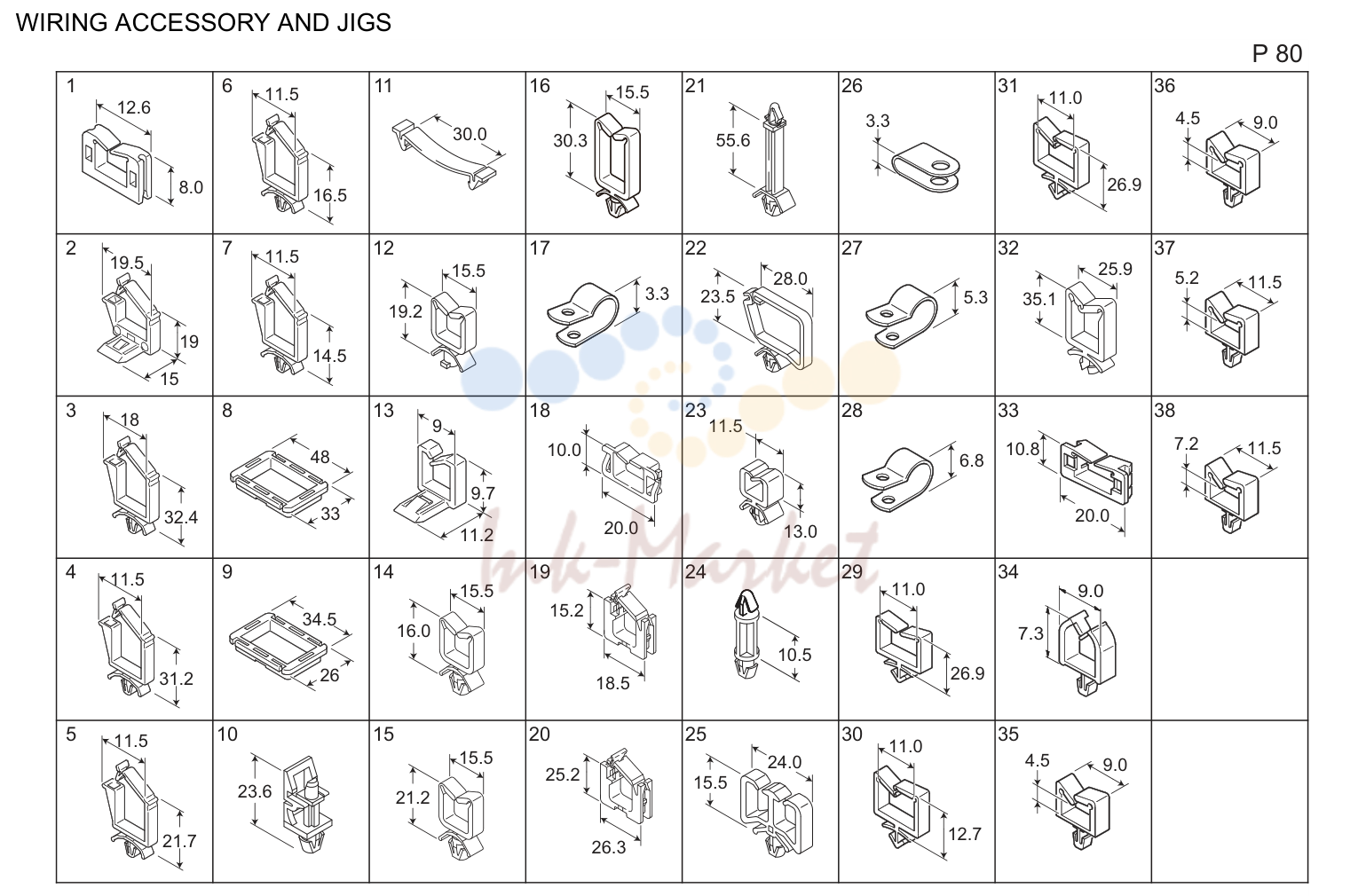

• 69. Wiring accessory and jigs (P80)

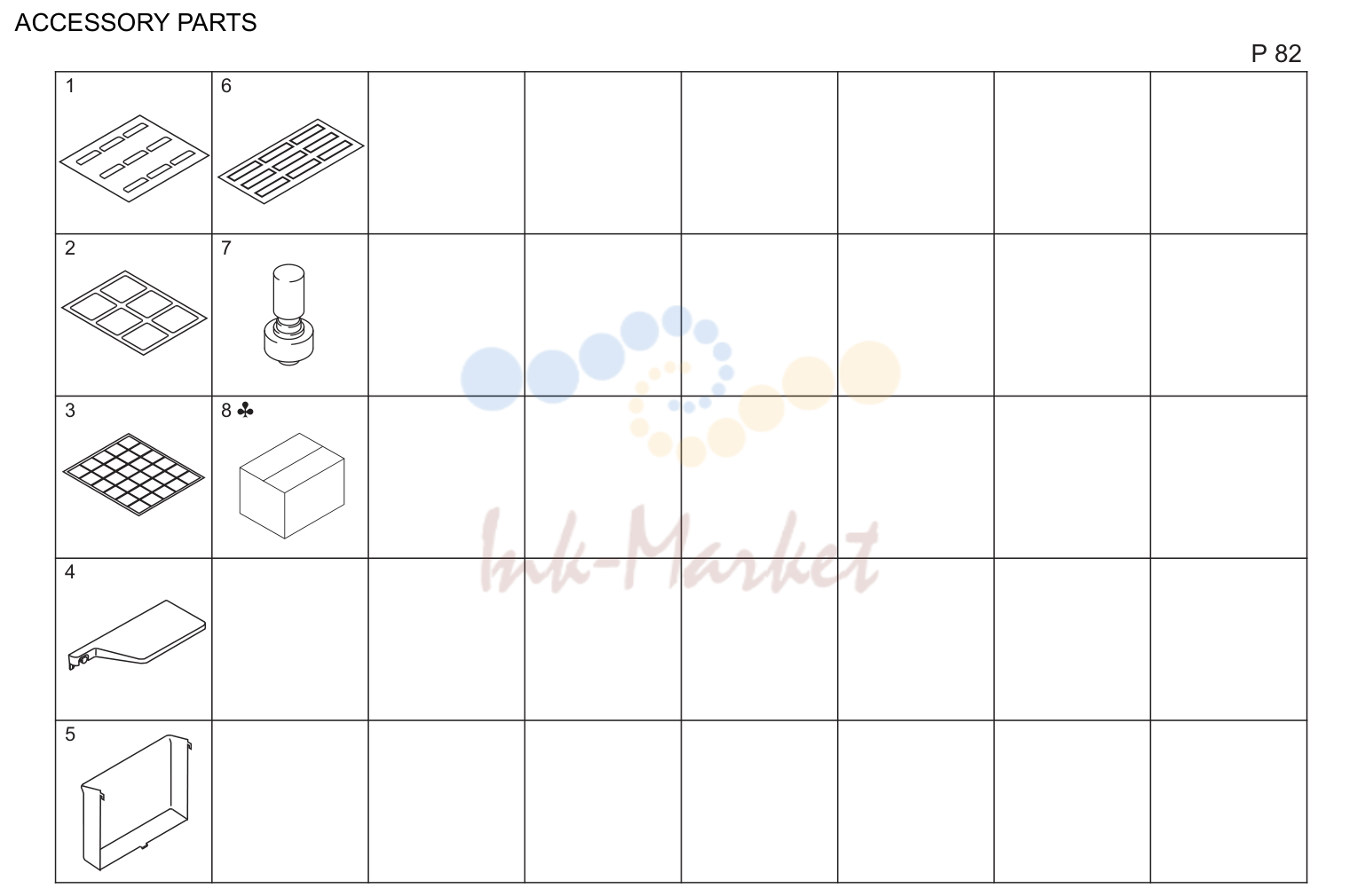

• 70. Accessory детали (P82)

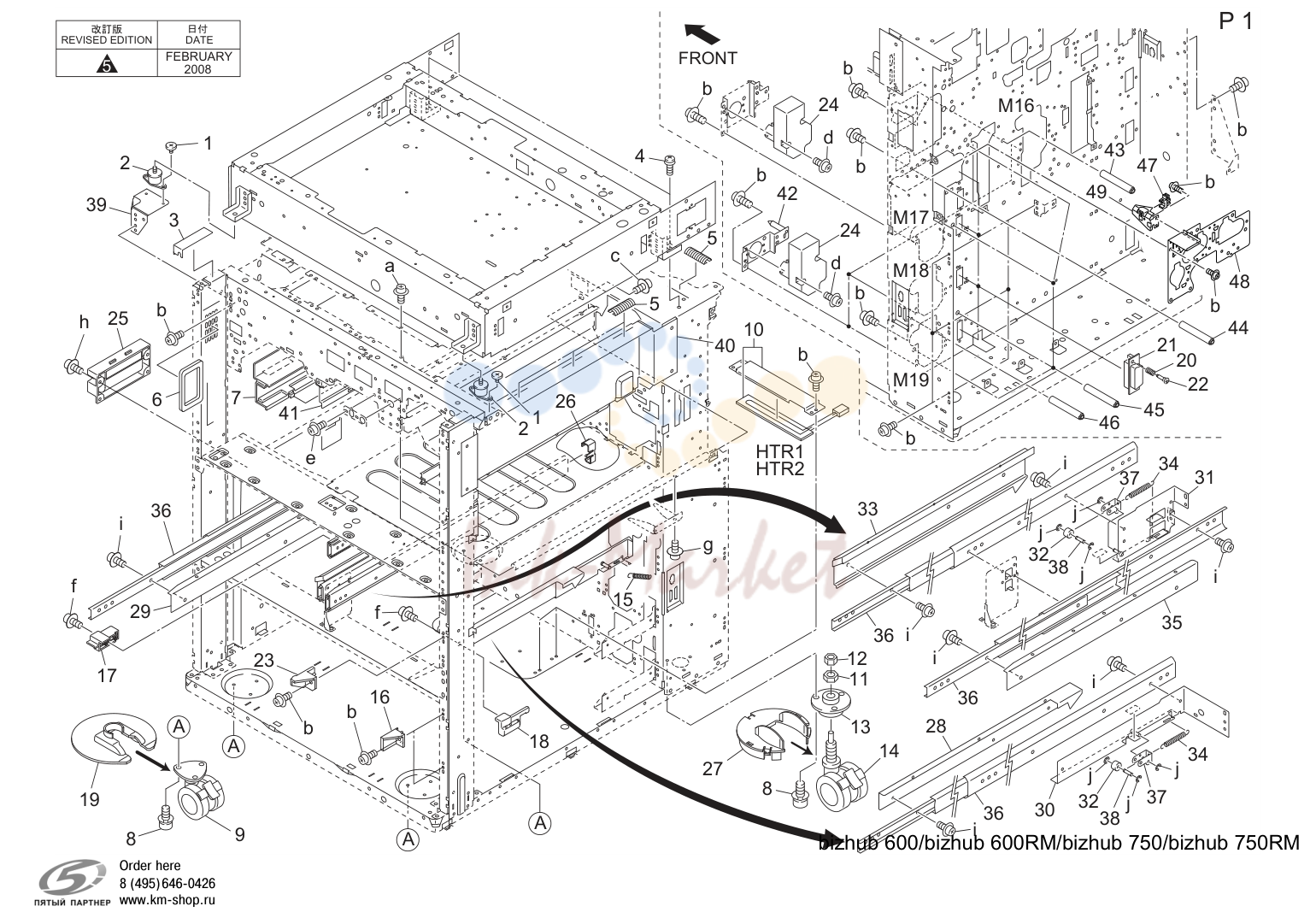

1. Main рама (P1)

№	Артикул	Альт. артикул	Описание
1	A03U263601 запросить цену →		Optical screw
5	AAR70500 запросить цену →		Earth пружина в сборе
10	AAR73000 запросить цену →		Heater креплениеing пластина в сборе
40	AA10031D запросить цену →		Основной блок stay /right

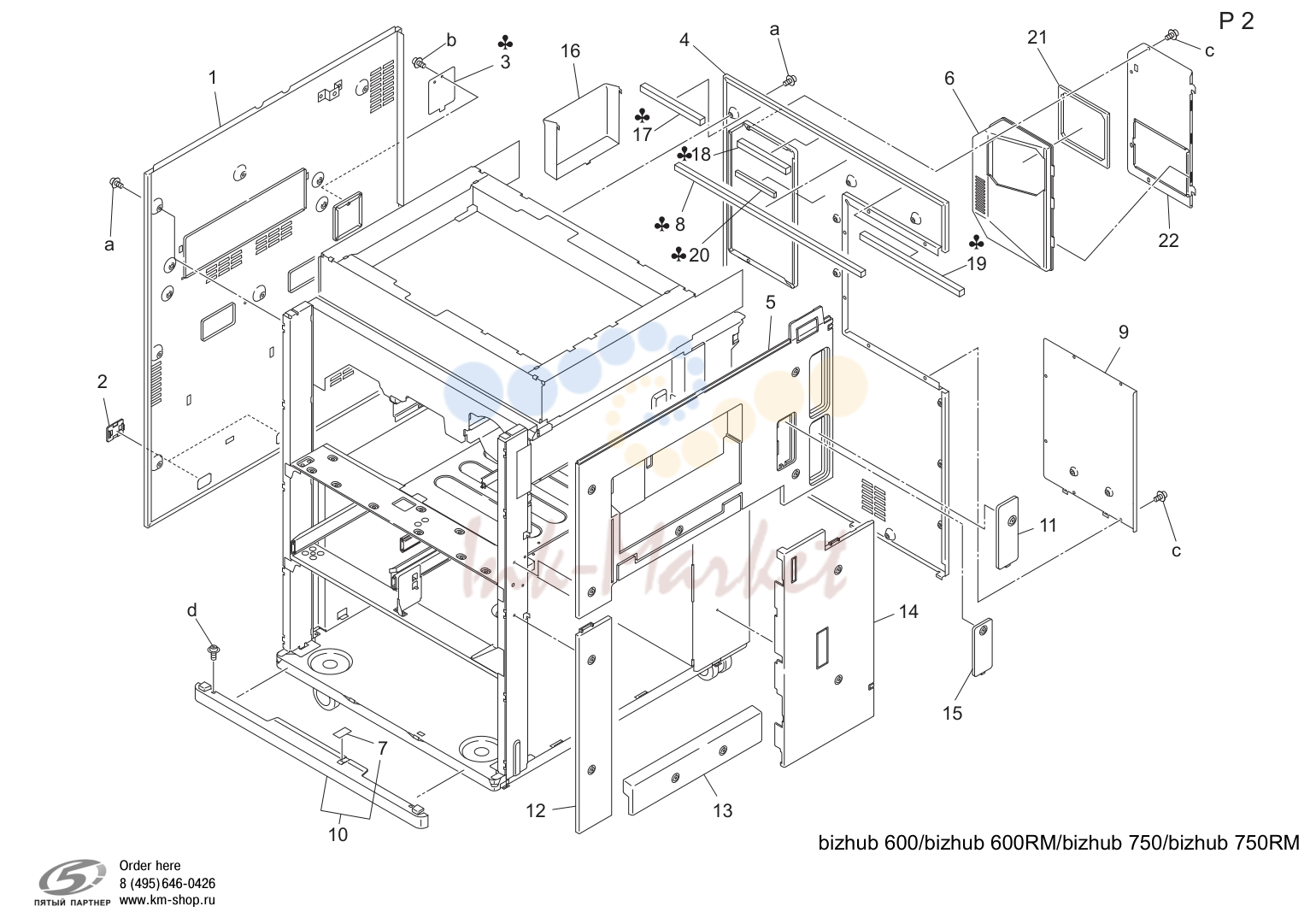

2. Внешние детали (P2)

№	Артикул	Альт. артикул	Описание
5	AAR70400 запросить цену →		Side крышка/a в сборе
10	AAR70600 запросить цену →		Cassette auxiliary sheet в сборе
11	AAR70900 запросить цену →		Connector крышка в сборе
12	BAR70100 запросить цену →		Side крышка/b в сборе
13	BAR70200 запросить цену →		Side крышка/c в сборе
14	BAR70300 запросить цену →		Side крышка d в сборе
15	AAR70500 запросить цену →		External auxiliary part r в сборе

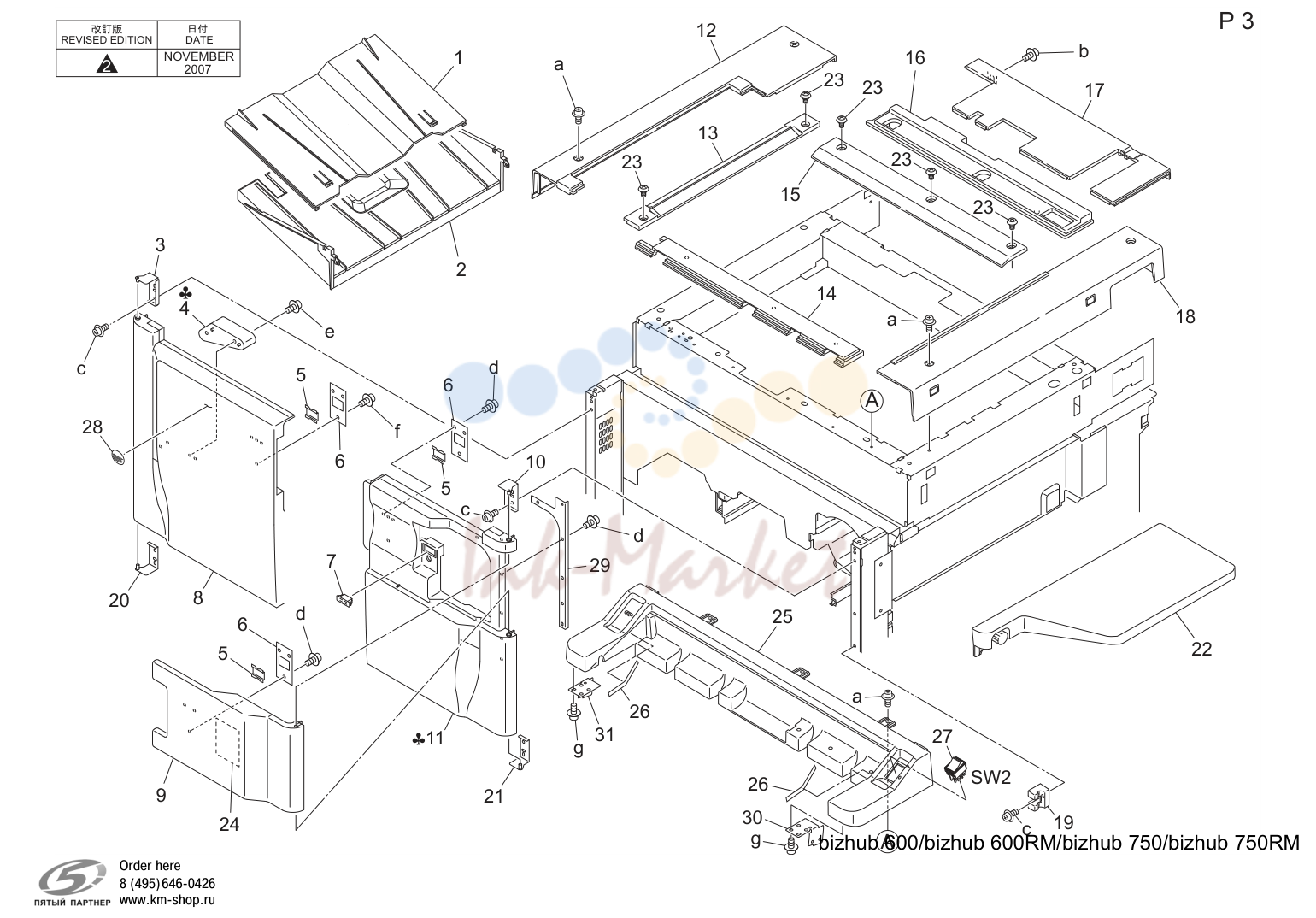

3. Внешние детали (P3)

№	Артикул	Альт. артикул	Описание
13	AAR70700 запросить цену →		Original stopper пластина left a
22	RER70100 запросить цену →		Working table

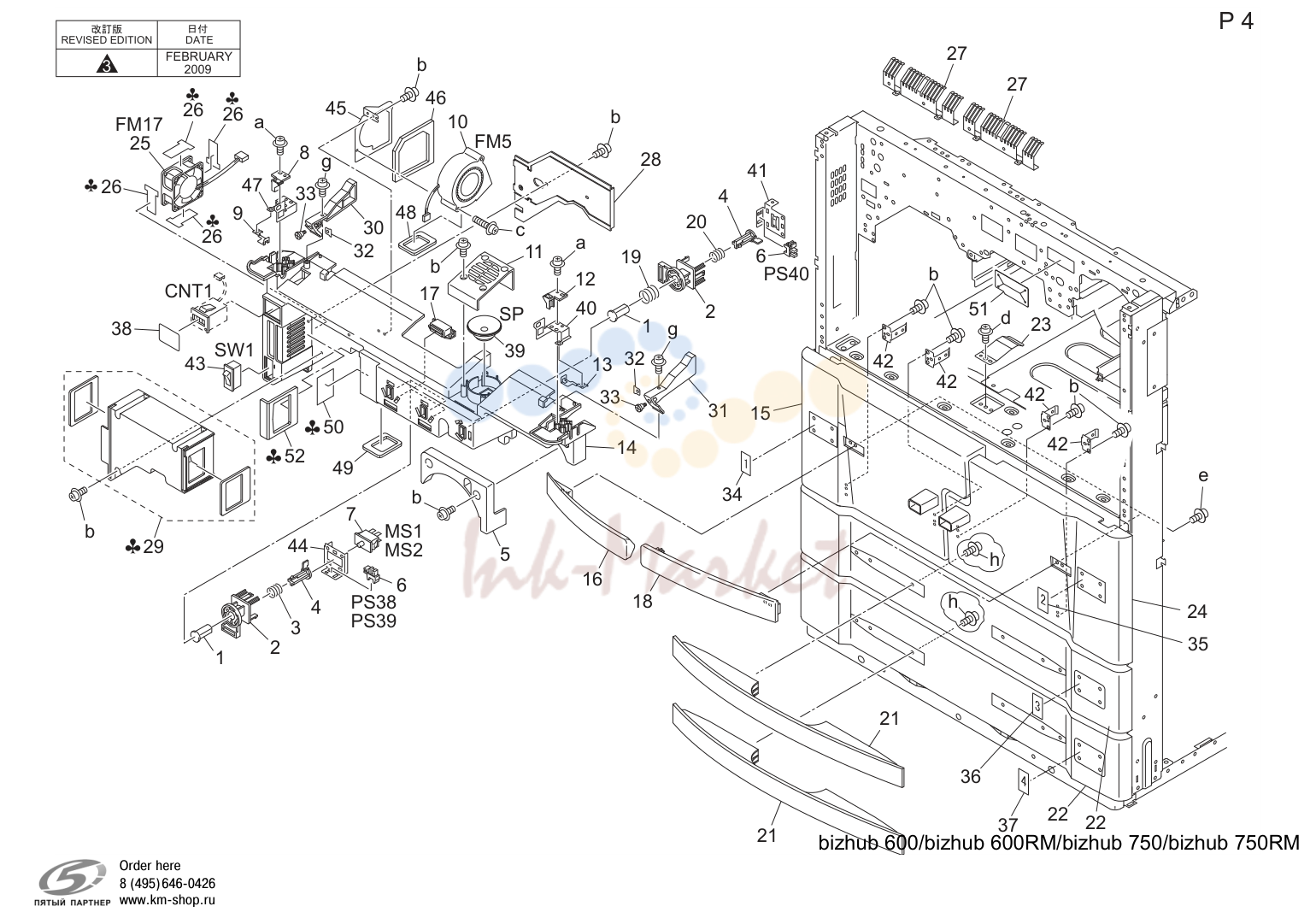

4. Внешние детали (P4)

№	Артикул	Альт. артикул	Описание
28	AAR70200 запросить цену →		Cleaner suction крышка в сборе
29	AER70100 запросить цену →		Cleaner воздуховод в сборе
51	AA107300 запросить цену →		Protection sheet

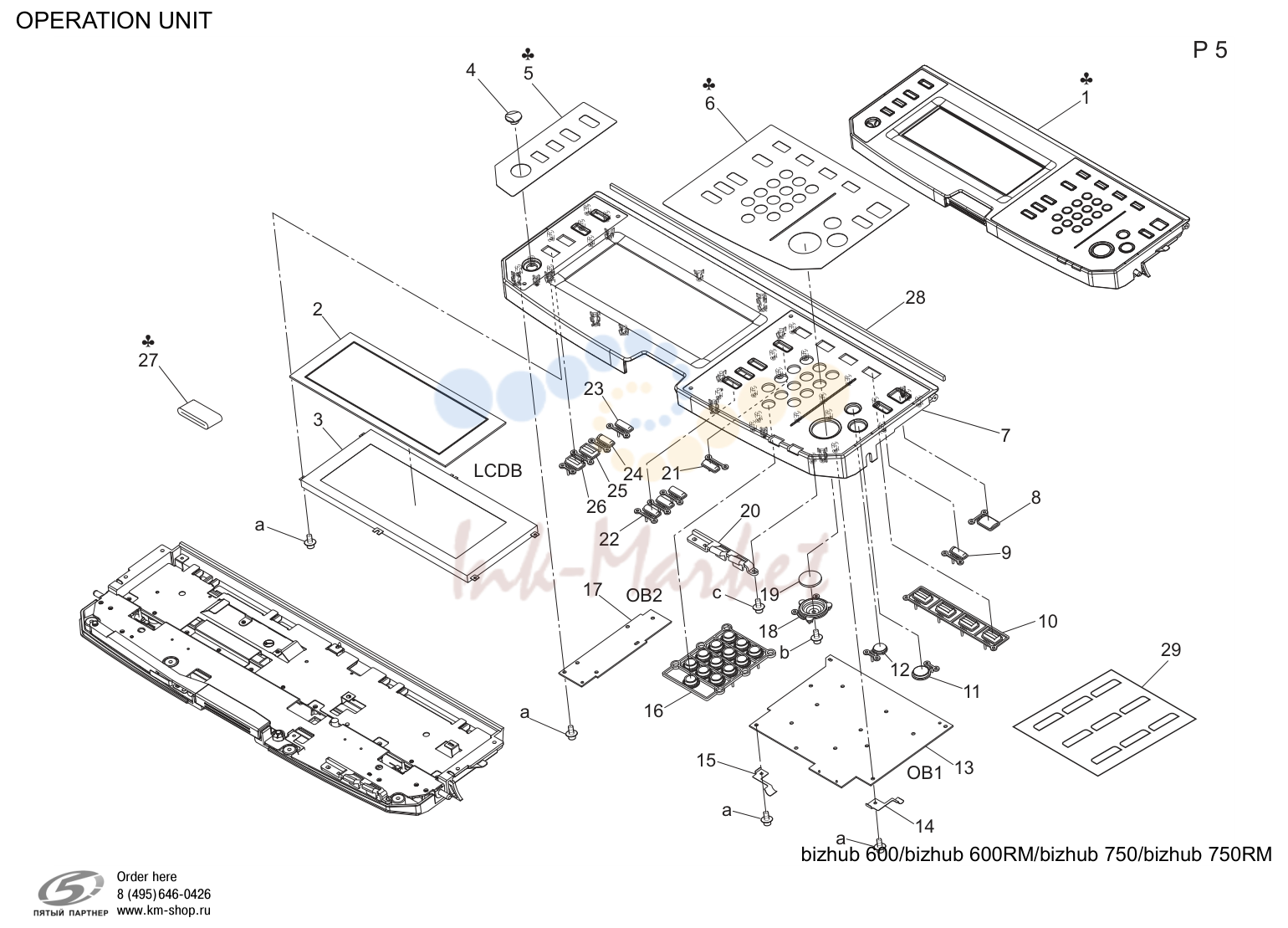

5. Operation узел (P5)

№	Артикул	Альт. артикул	Описание
16	AA70601E запросить цену →		Ope. узел button /t

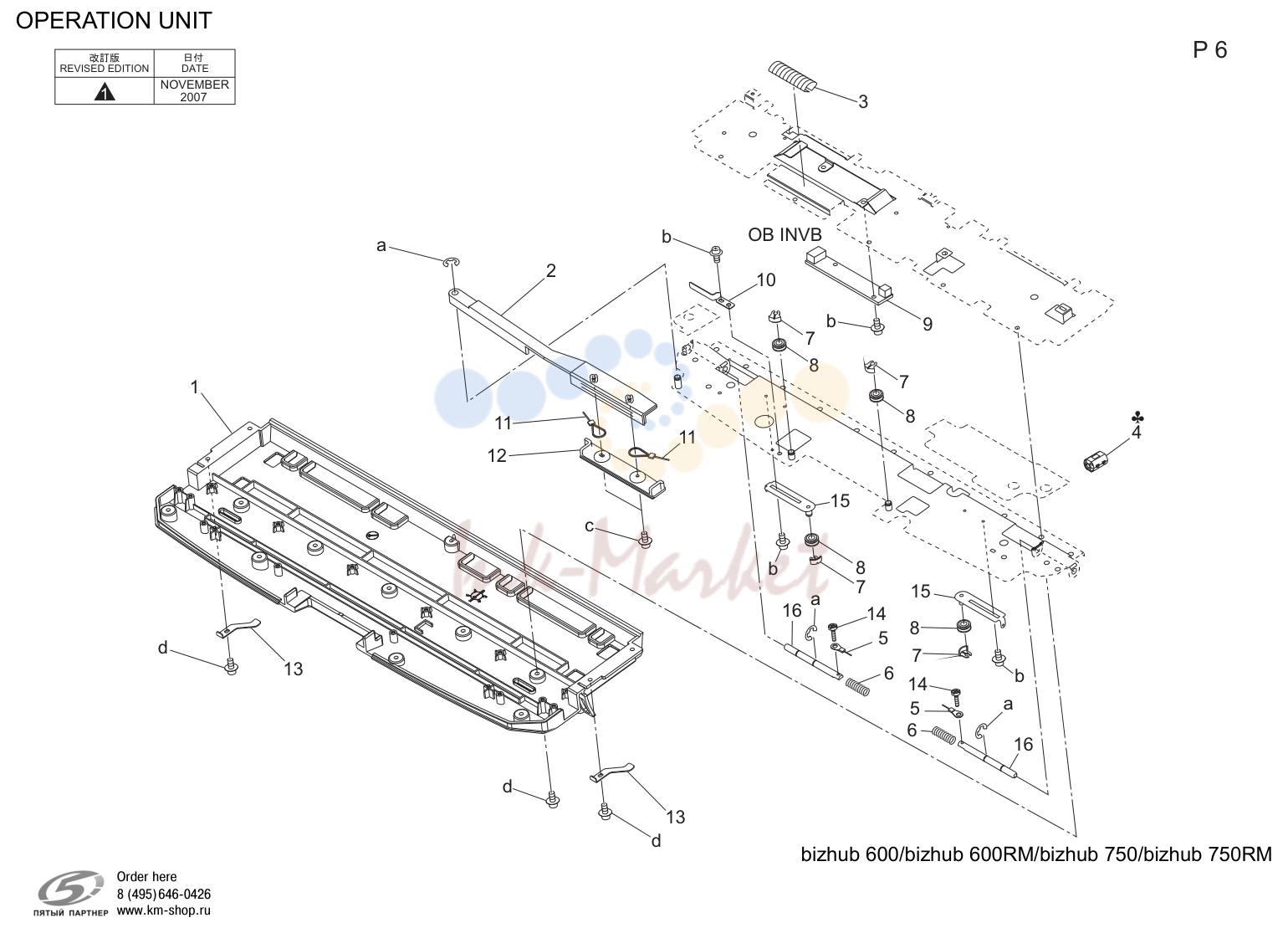

6. Operation узел (P6)

№	Артикул	Альт. артикул	Описание
3	AAR70500 запросить цену →		Earth пружина в сборе
9	LAR90100 запросить цену →		Indicating starter

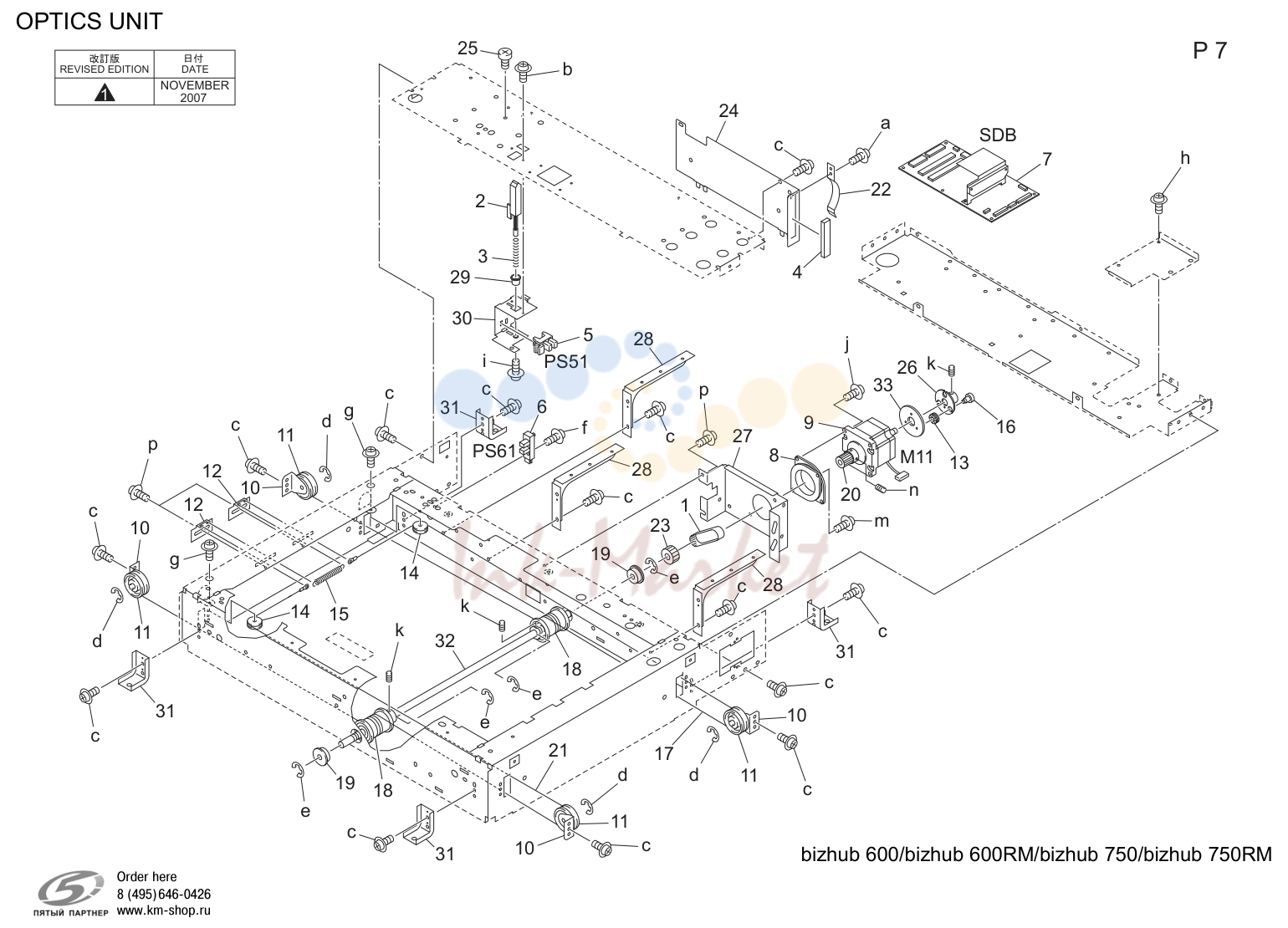

7. Optics узел (P7)

№	Артикул	Альт. артикул	Описание
28	AA61470D запросить цену →		Read reinforce пластина

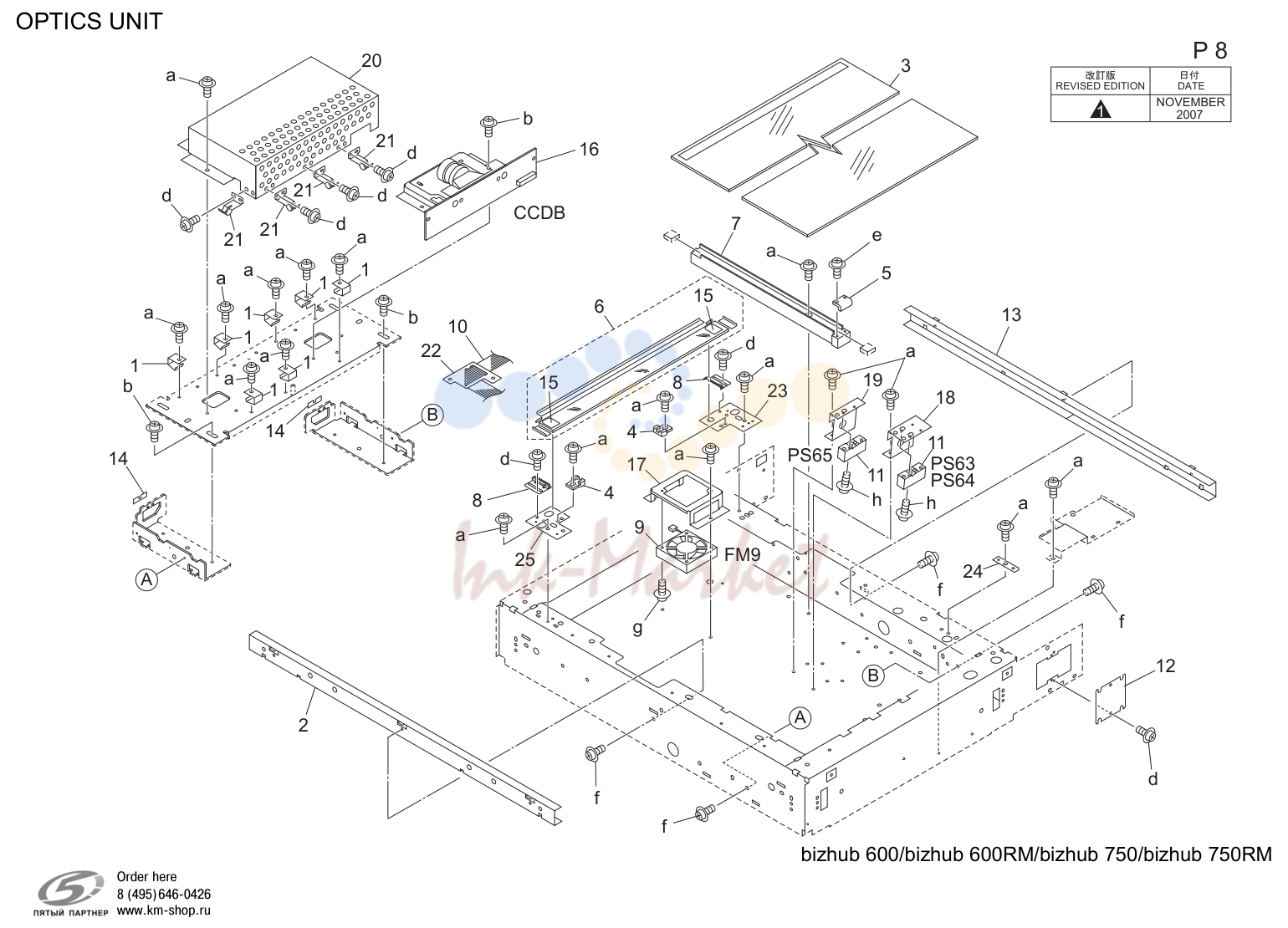

8. Optics узел (P8)

№	Артикул	Альт. артикул	Описание
2	AAR72500 запросить цену →		Направляющая rail f в сборе
3	AAR72900 запросить цену →		Стекло оригинала в сборе
6	AAR72700 запросить цену →		Стекло оригинала /1 в сборе
13	AAR72600 запросить цену →		Направляющая rail r в сборе

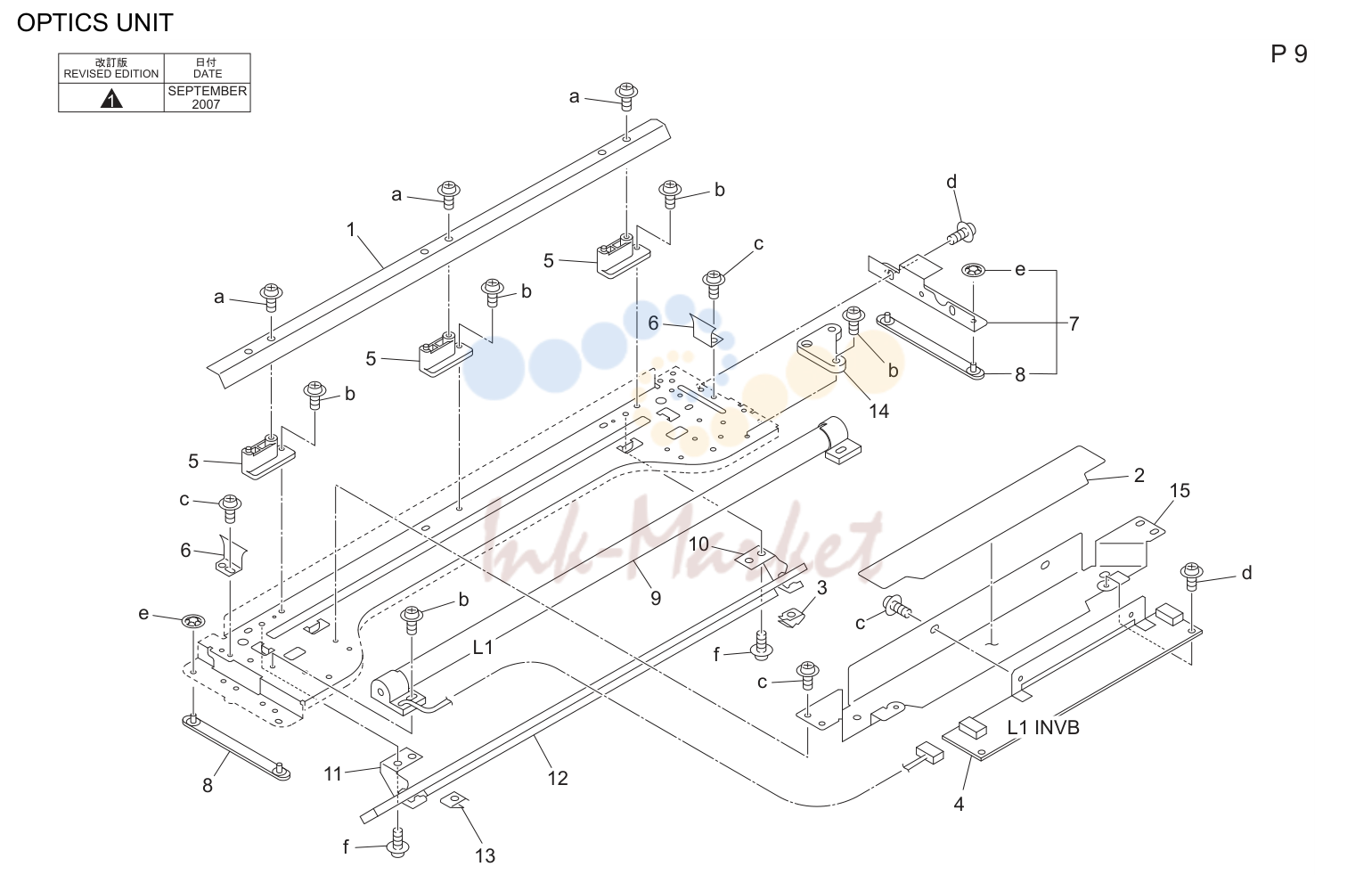

9. Optics узел (P9)

№	Артикул	Альт. артикул	Описание
7	AAR72600 запросить цену →		Side направляющая пластина в сборе
9	AA83010E запросить цену →		Exposure lamp

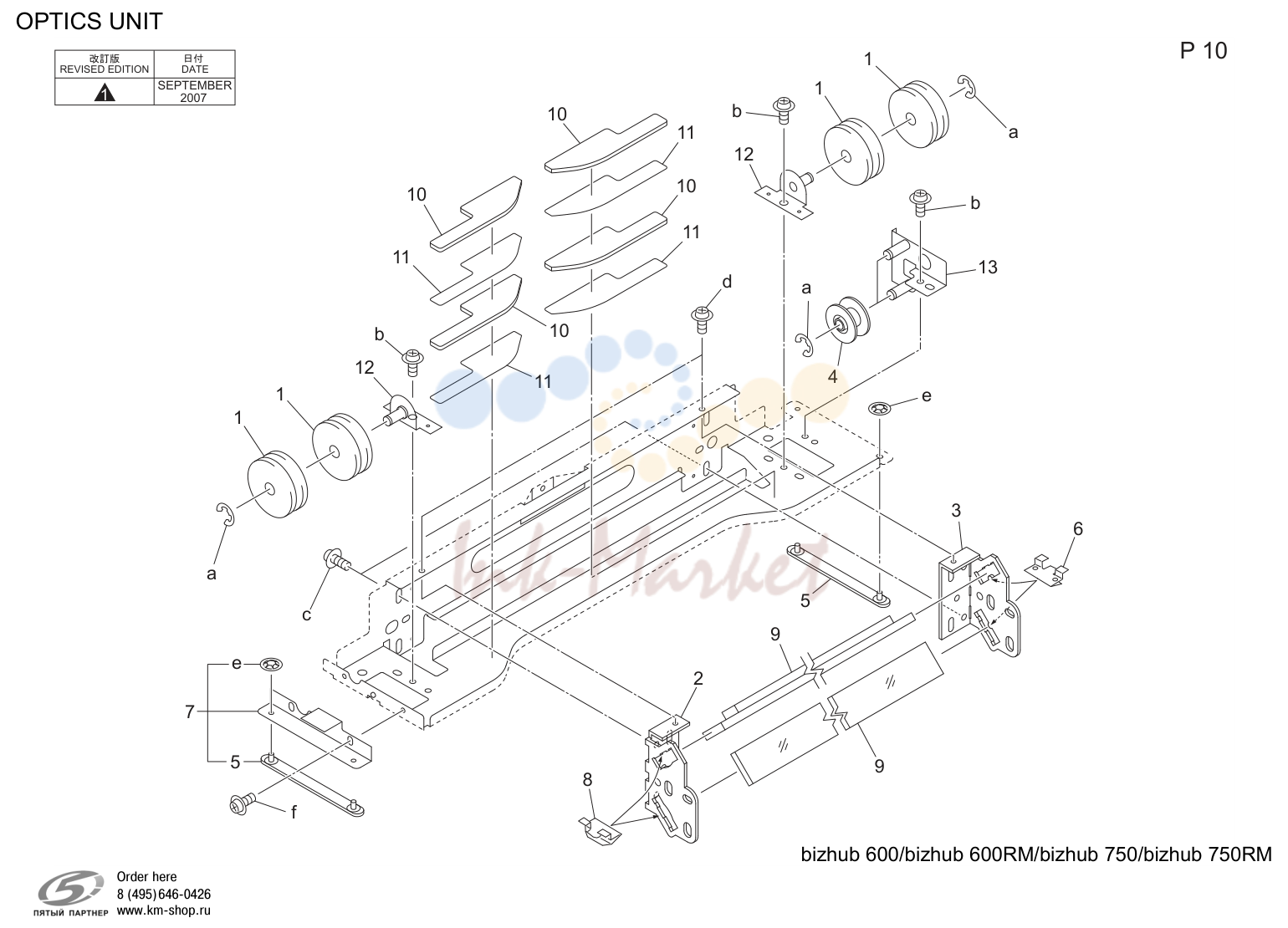

10. Optics узел (P10)

№	Артикул	Альт. артикул	Описание
7	AAR72600 запросить цену →		Side направляющая пластина в сборе

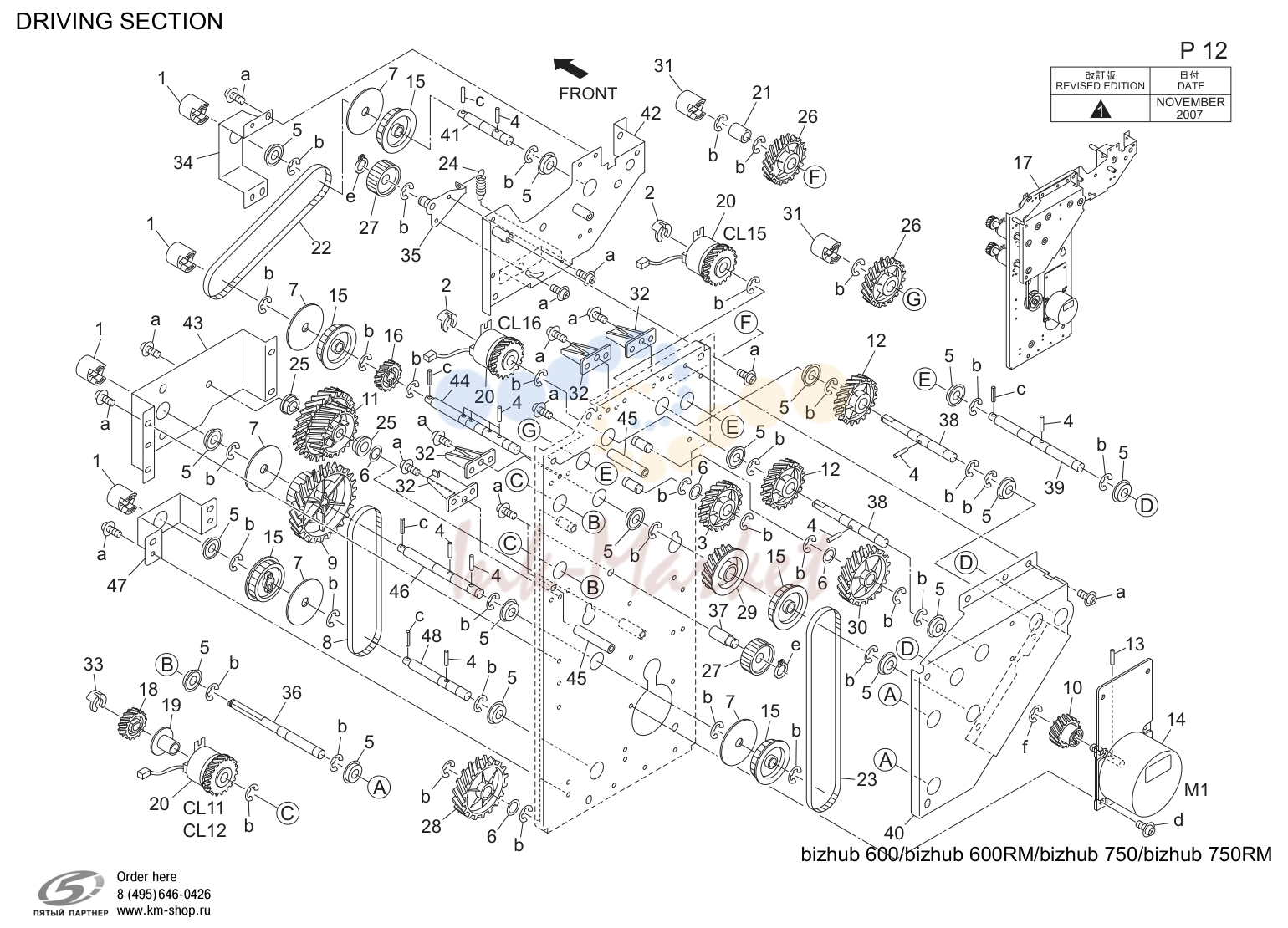

11. Driving секция (P12)

№	Артикул	Альт. артикул	Описание
17	AAR73500 запросить цену →		Подача бумаги drive в сборе
25	A03U812800 ✓ в наличии		Slide вал держатель
26	QA77071F запросить цену →		Conveyance drive шестерня /5 32t
45	AA15271D запросить цену →		Подача бумаги support вал

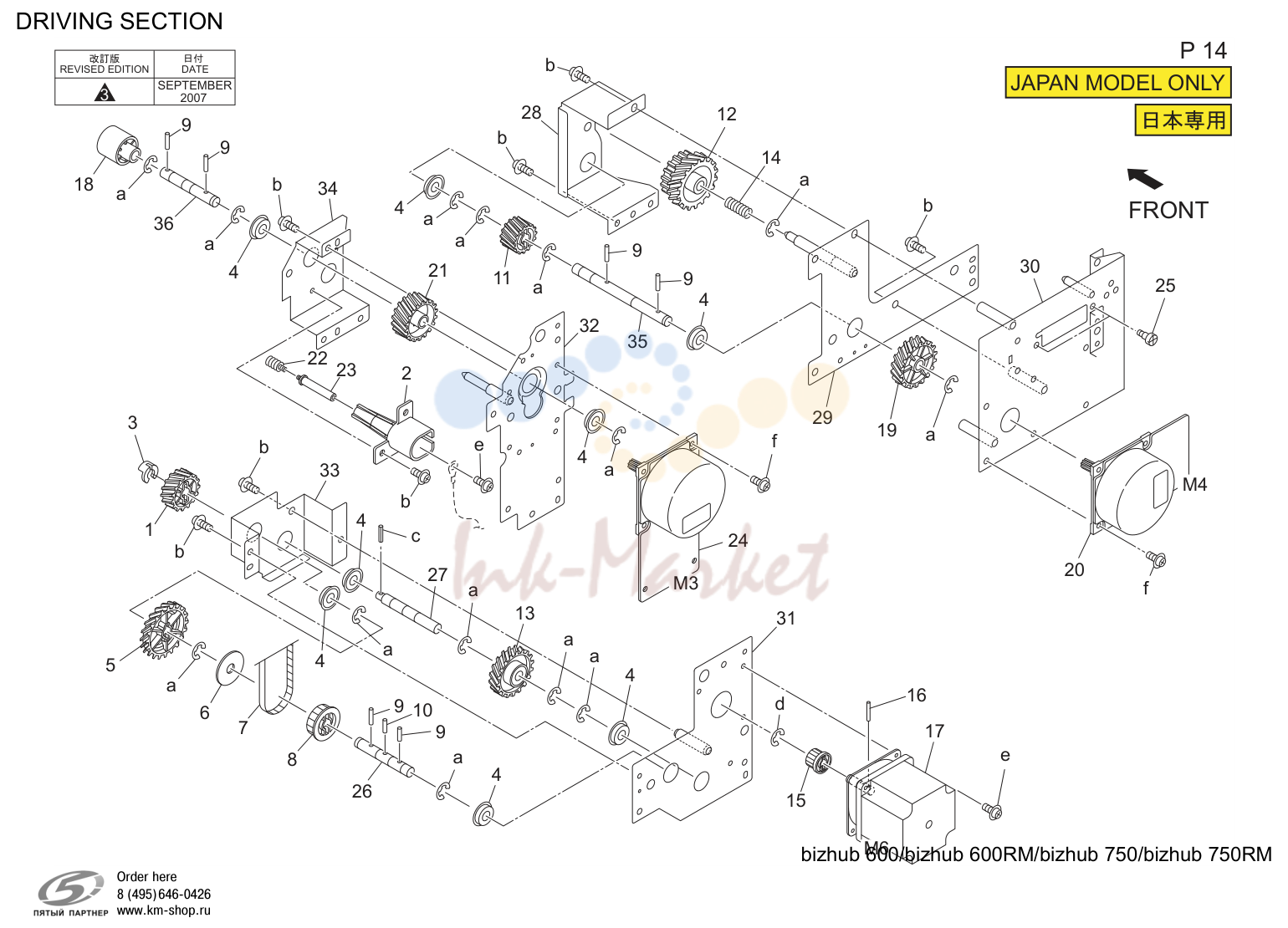

12. Driving секция (P14)

№	Артикул	Альт. артикул	Описание
24	LA80032E запросить цену →		Dc brushless мотор/30
29	AAR73400 запросить цену →		Fixing drive base пластина/2 caulking

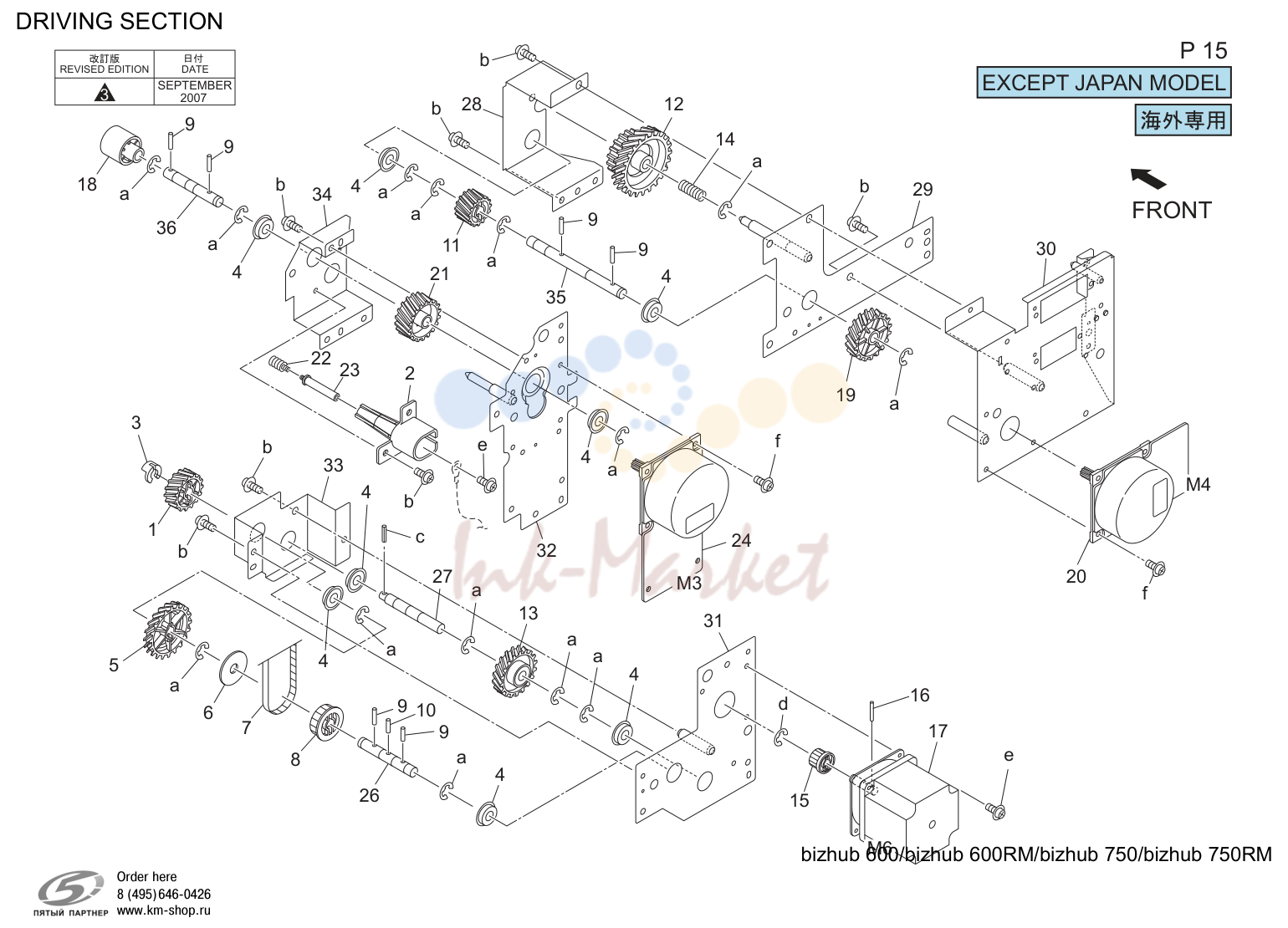

13. Driving секция (P15)

№	Артикул	Альт. артикул	Описание
24	LA80032E запросить цену →		Dc brushless мотор/30
29	AAR73300 запросить цену →		Fixing drive base пластина/2 caulking

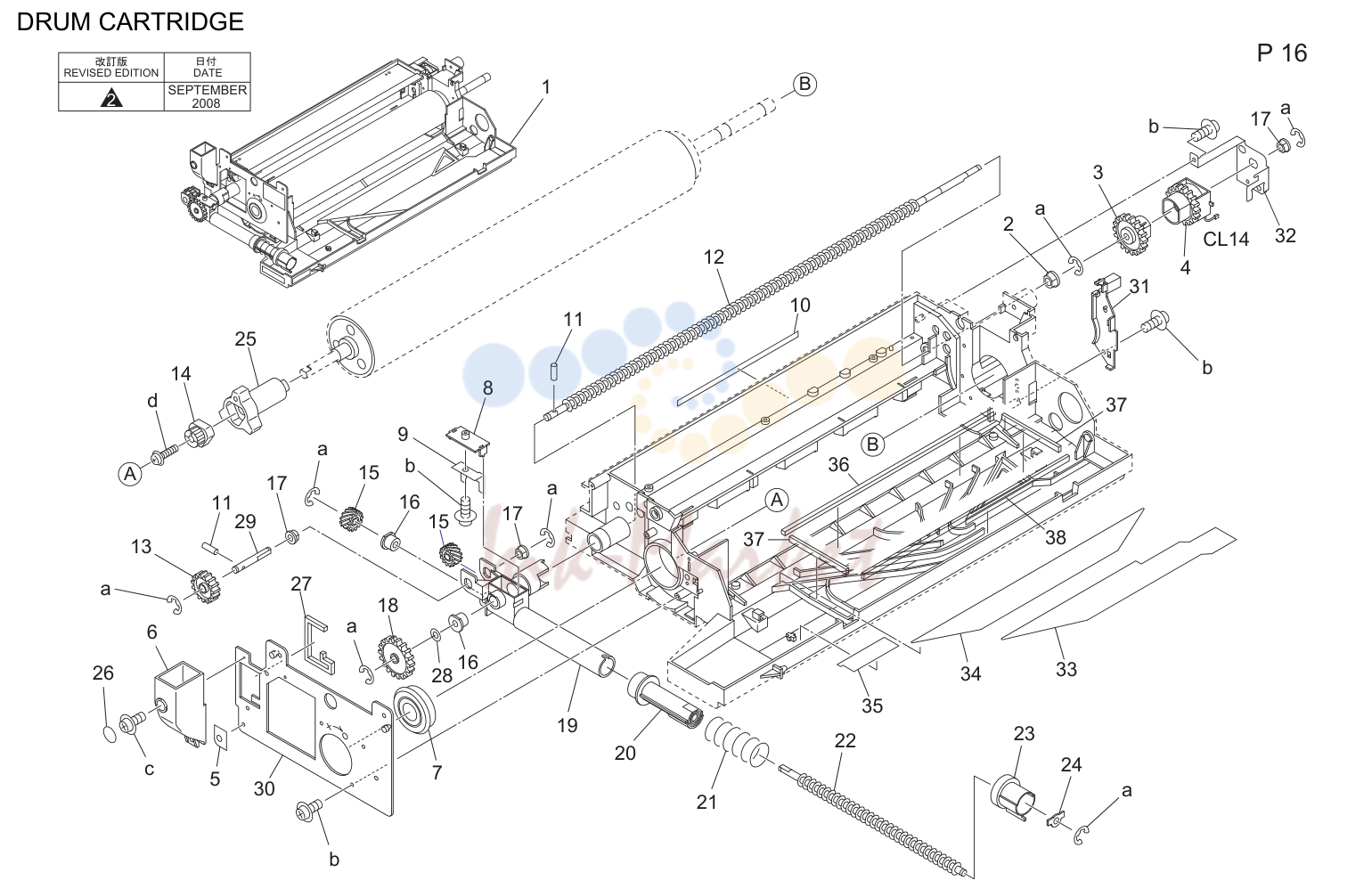

14. Барабан cartridge (P16)

№	Артикул	Альт. артикул	Описание
1	AAR71000 запросить цену →		Барабан cartridge узел
3	AAR70600 запросить цену →		Муфта connecting шестерня в сборе
20	QAR70200 запросить цену →		Тонер collecting pipe
29	AA20590D запросить цену →		Screw drive вал

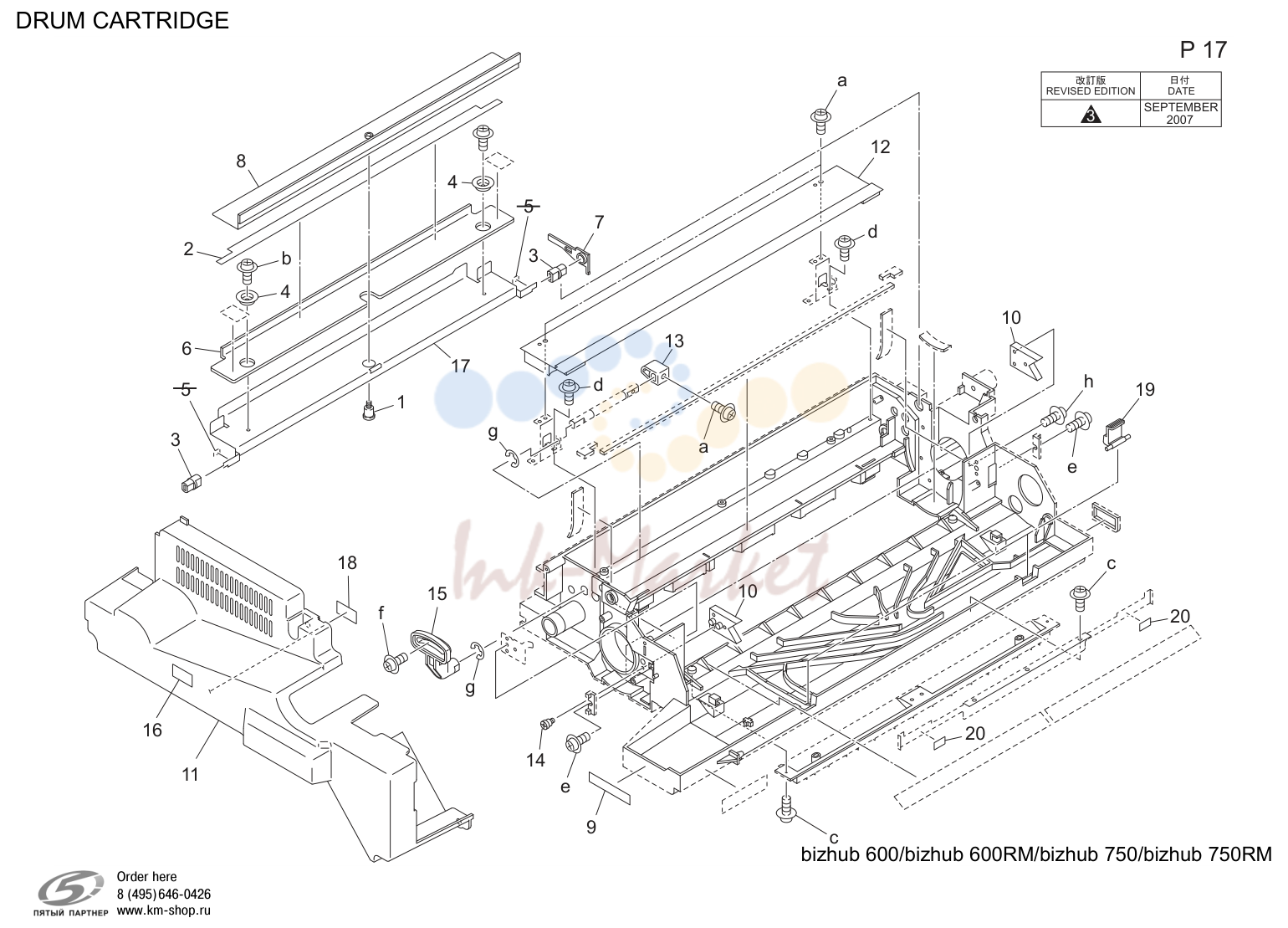

15. Барабан cartridge (P17)

№	Артикул	Альт. артикул	Описание
11	AAR70300 запросить цену →		Барабан крышка в сборе
12	AAR71300 запросить цену →		Cleaner крышка в сборе
16	AA97821G запросить цену →		Caution label /1
17	AAR71200 запросить цену →		Blade support пластина caulking

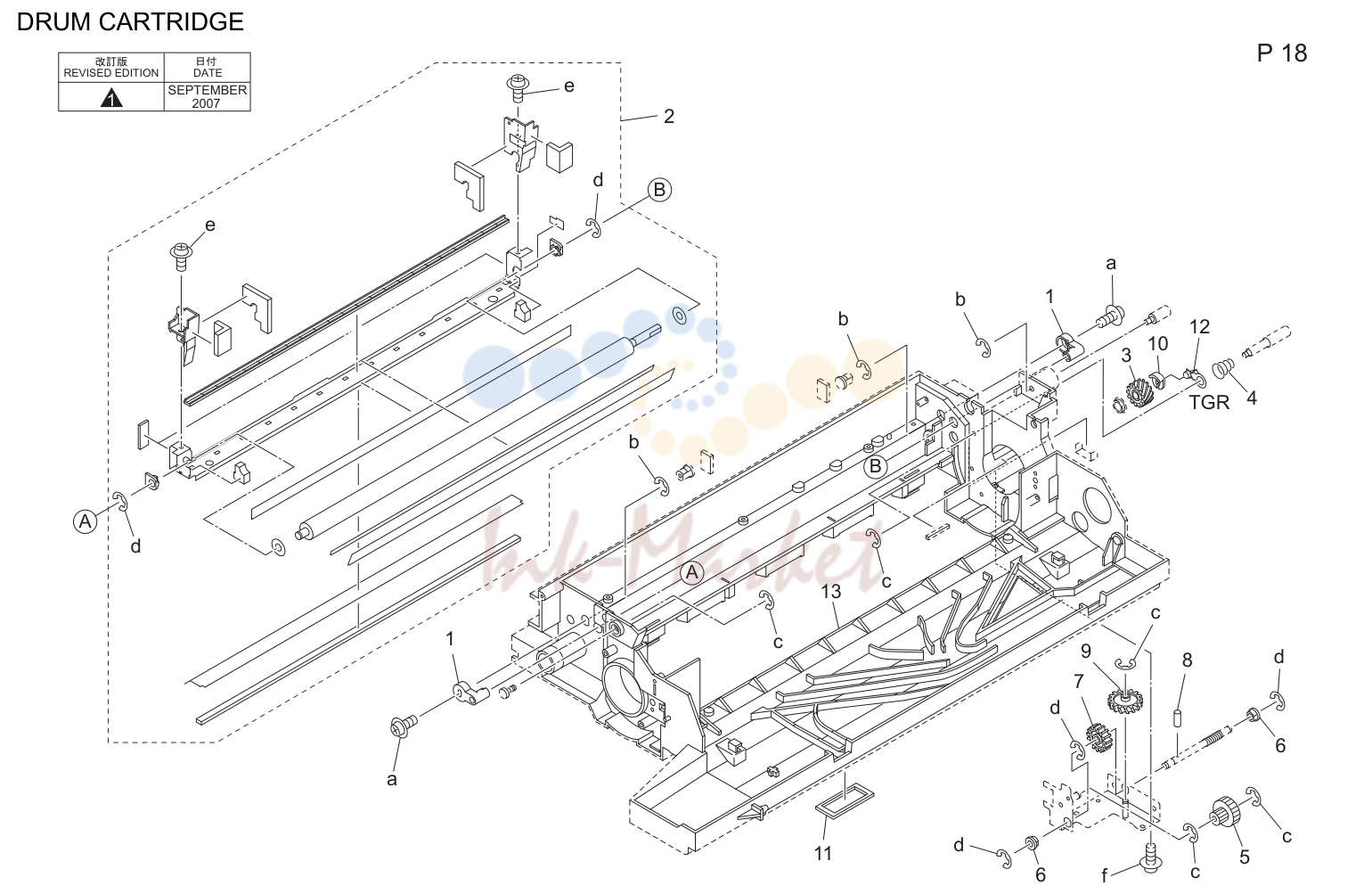

16. Барабан cartridge (P18)

№	Артикул	Альт. артикул	Описание
2	AAR71100 запросить цену →		Collecting ролик в сборе

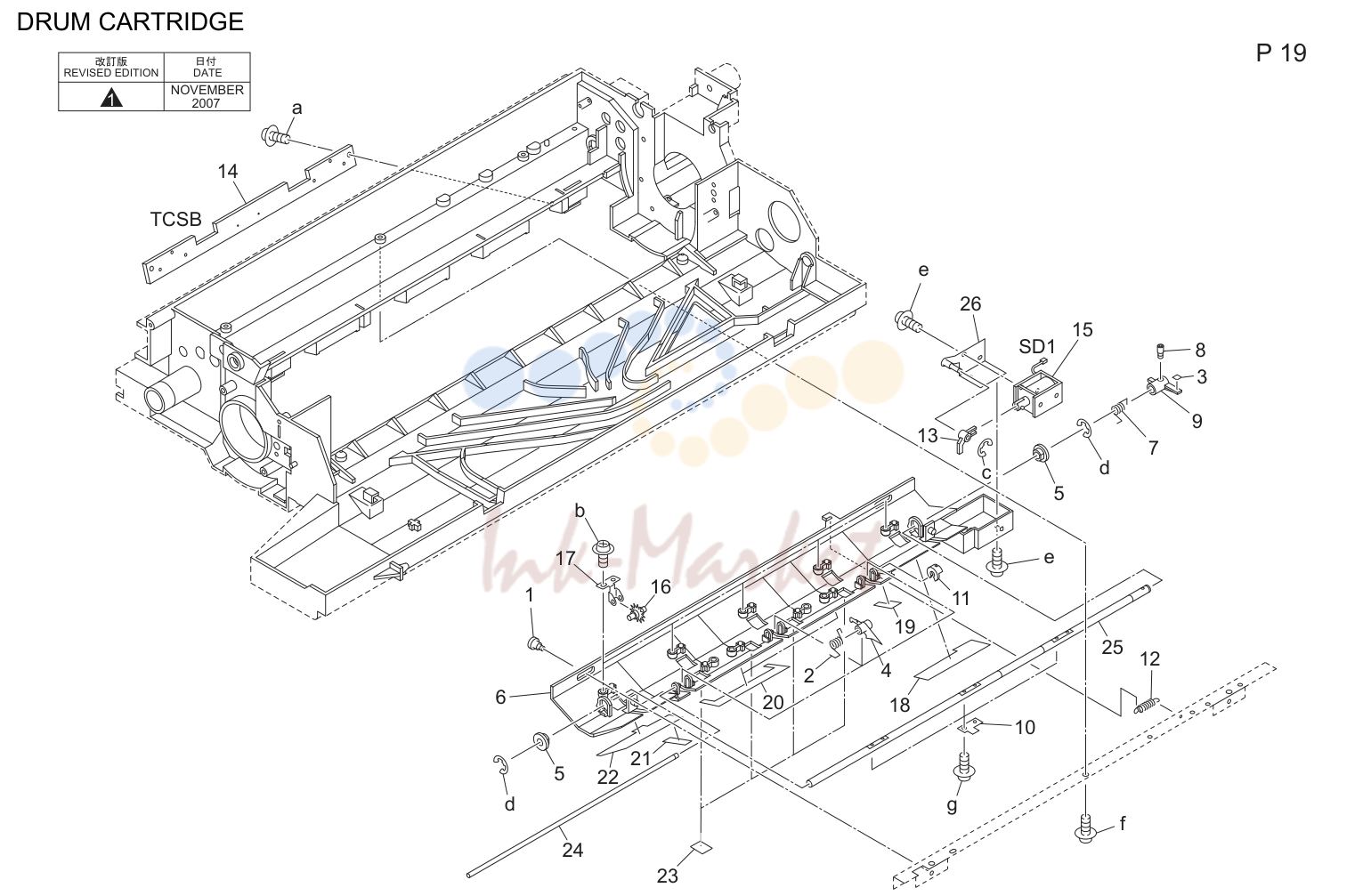

17. Барабан cartridge (P19)

№	Артикул	Альт. артикул	Описание
25	AA20450D запросить цену →		Swing вал

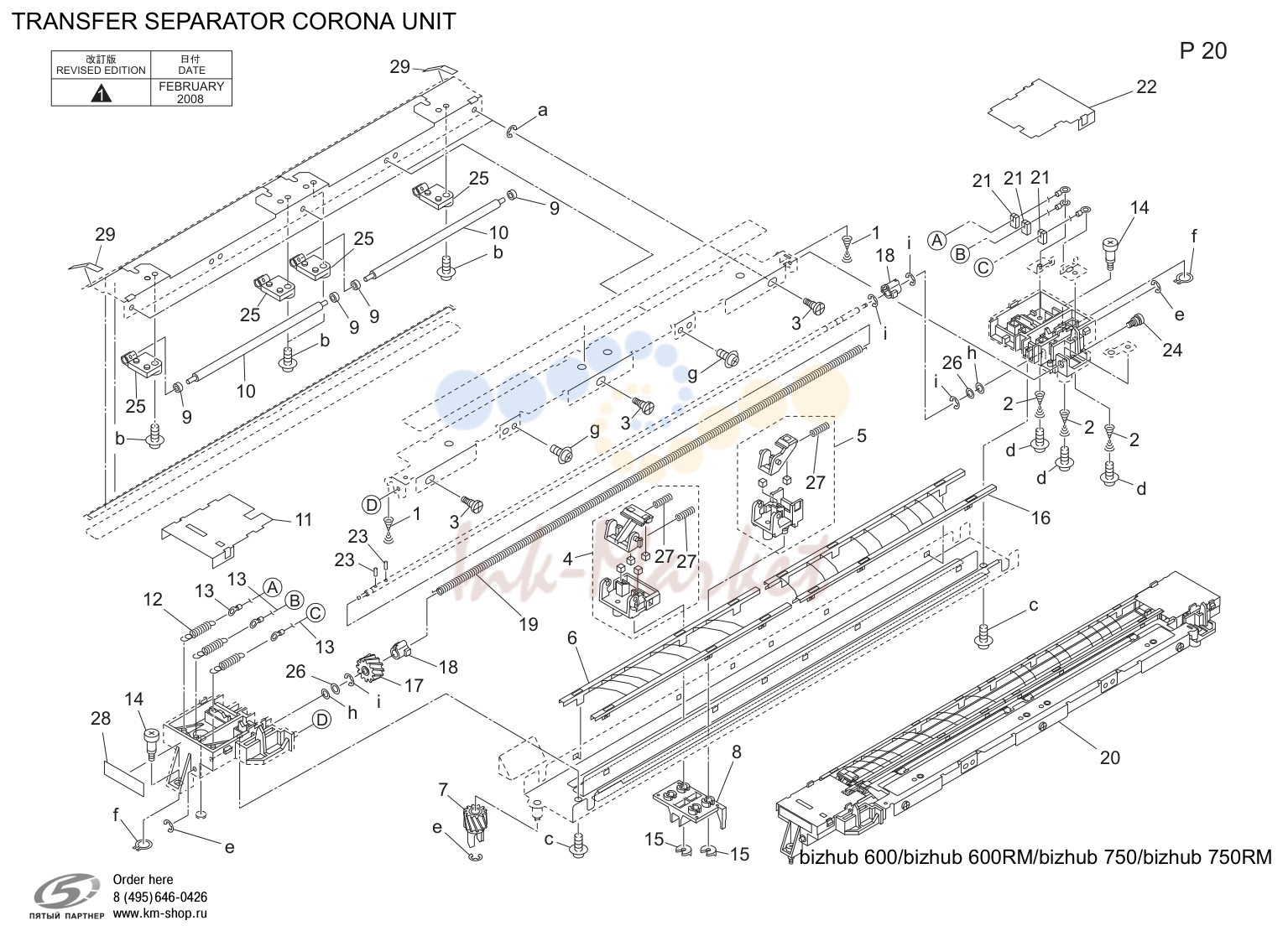

18. Перенос separator corona узел (P20)

№	Артикул	Альт. артикул	Описание
4	AAR71100 запросить цену →		Separation cleaning в сборе
5	AAR71000 запросить цену →		Перенос cleaning в сборе
20	AAR71500 запросить цену →		Перенос separation узел

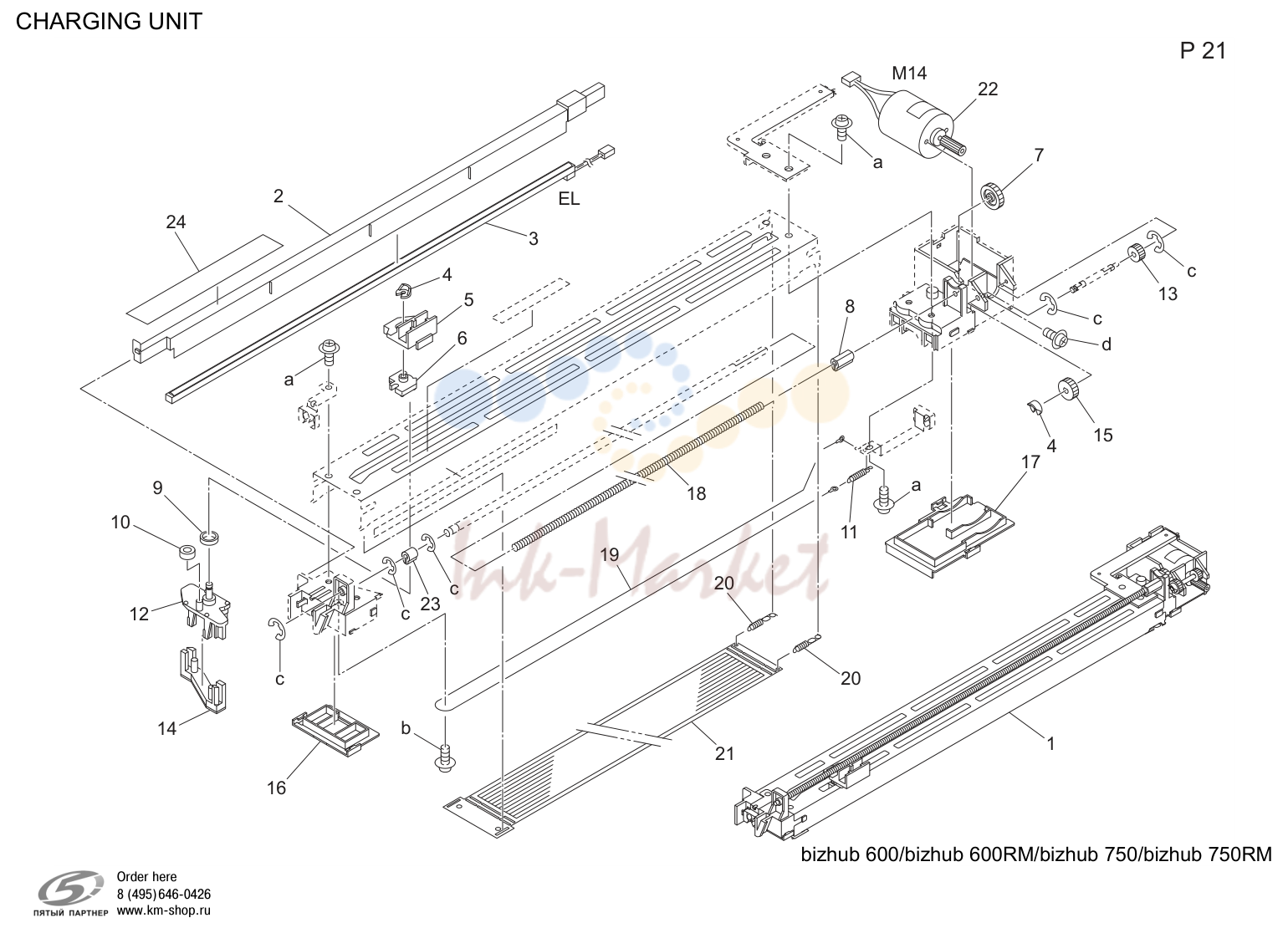

19. Charging узел (P21)

№	Артикул	Альт. артикул	Описание
1	AAR71400 запросить цену →		Charging corona узел
12	AAR70700 запросить цену →		Charge cleaner block u в сборе
14	AAR70800 запросить цену →		Charge cleaner block l в сборе
22	AAR70900 запросить цену →		Charge cleaning мотор в сборе

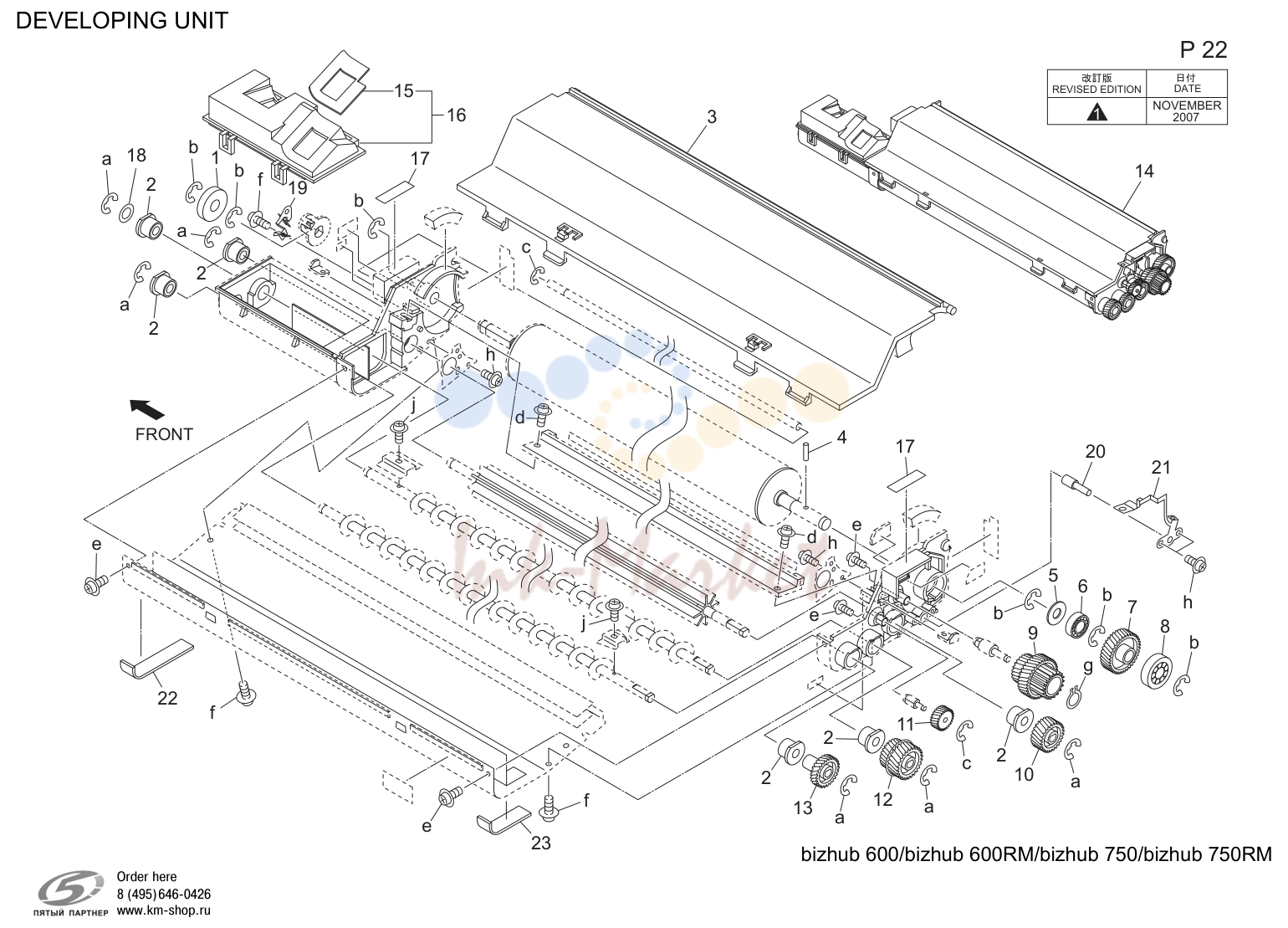

20. Проявка узел (P22)

№	Артикул	Альт. артикул	Описание
3	AAR71700 запросить цену →		Проявка крышка в сборе
14	AAR71600 запросить цену →		Проявка узел
16	AAR71200 запросить цену →		Проявка крышка part в сборе

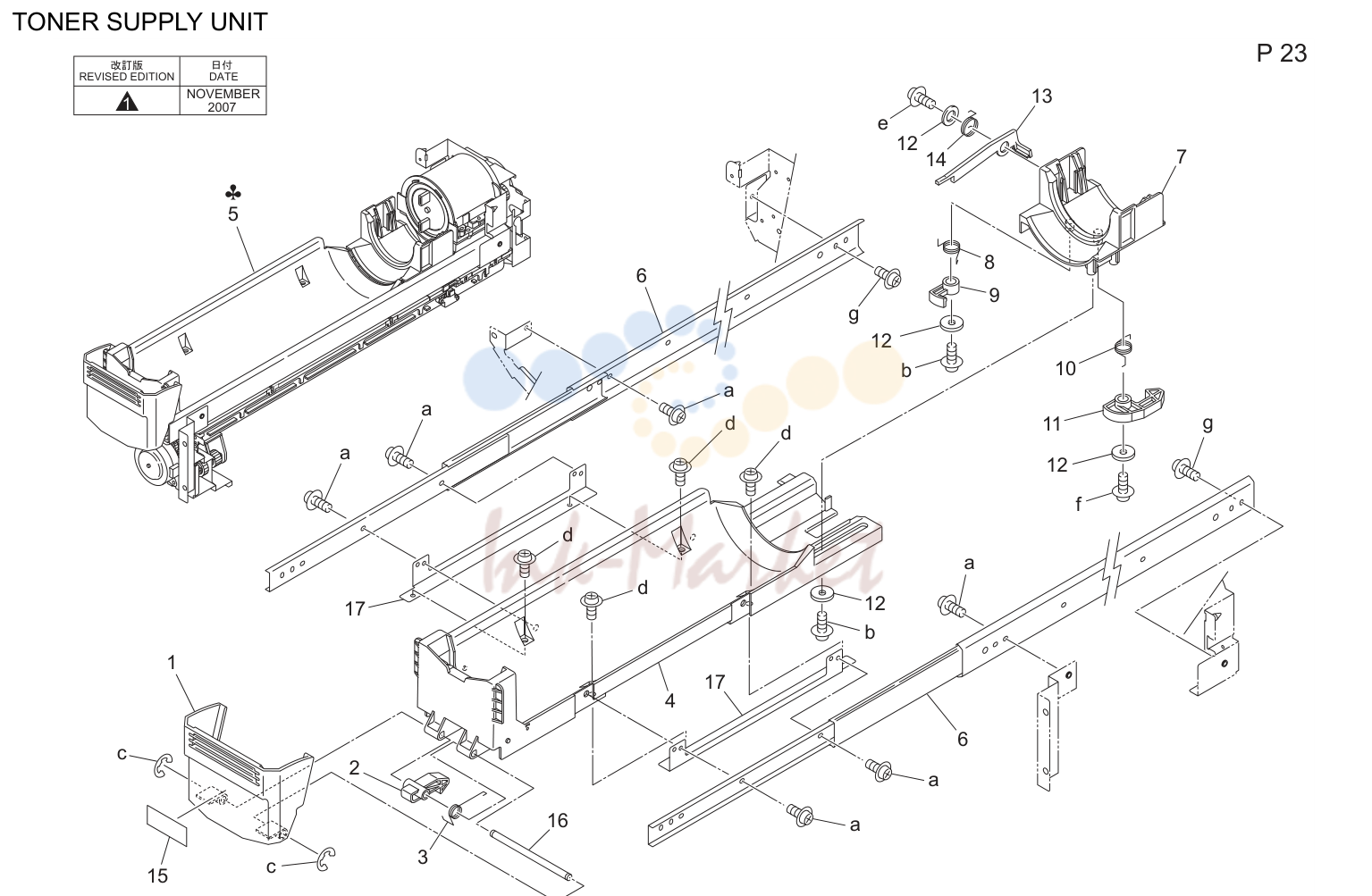

21. Тонер supply узел (P23)

№	Артикул	Альт. артикул	Описание
5	AAR73300 запросить цену →		Тонер supply узел
5	AER70500 запросить цену →		Тонер supply узел
5	AFR70400 запросить цену →		Тонер supply узел

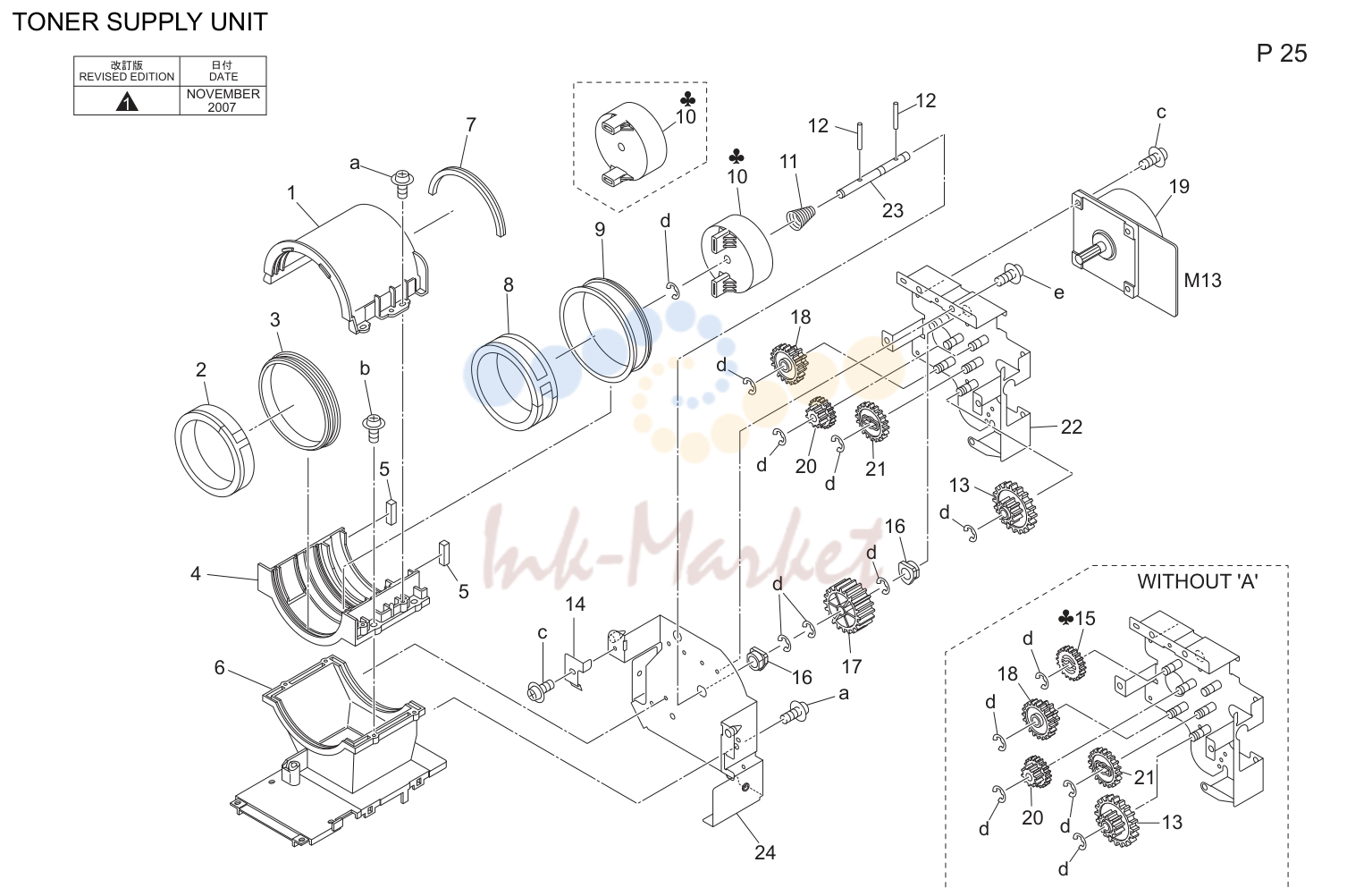

22. Тонер supply узел (P25)

№	Артикул	Альт. артикул	Описание
23	AA32260D запросить цену →		Cartridge drive вал

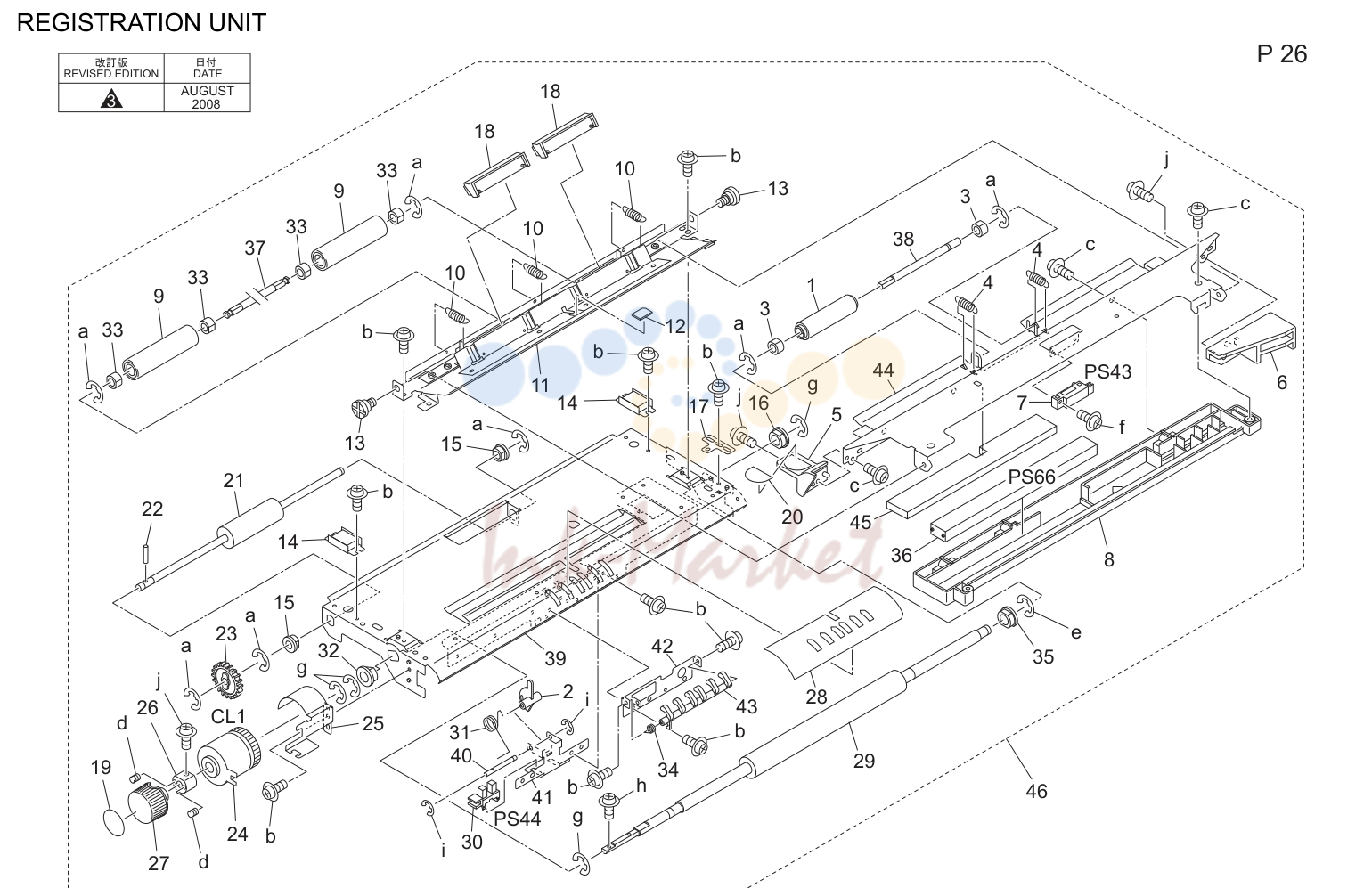

23. Registration узел (P26)

№	Артикул	Альт. артикул	Описание
16	A03U812800 ✓ в наличии		Slide вал держатель
18	AAR73100 запросить цену →		Registration cleaner в сборе
19	AA97211E запросить цену →		Jam release label /2
20	AA97221E запросить цену →		Jam release label /3
36	UA85510E запросить цену →		Paper compensating датчик
40	AA46500D запросить цену →		Regist вал

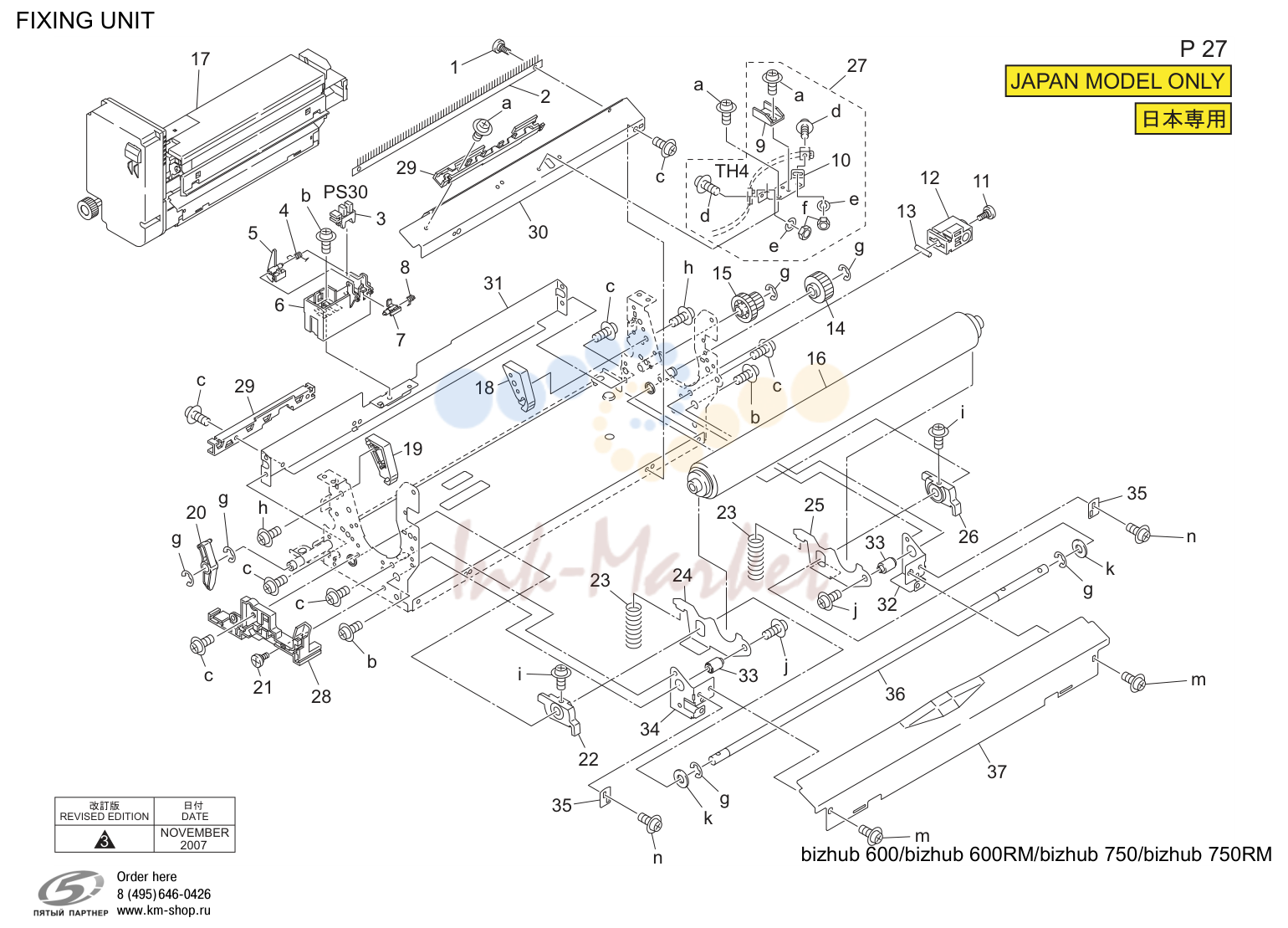

24. Fixing узел (P27)

№	Артикул	Альт. артикул	Описание
7	AA53210E запросить цену →		Paper detection cam
16	AAR73200 запросить цену →		Ролик/lower в сборе
37	AA53100E запросить цену →		Fixing entrance пластина /lower

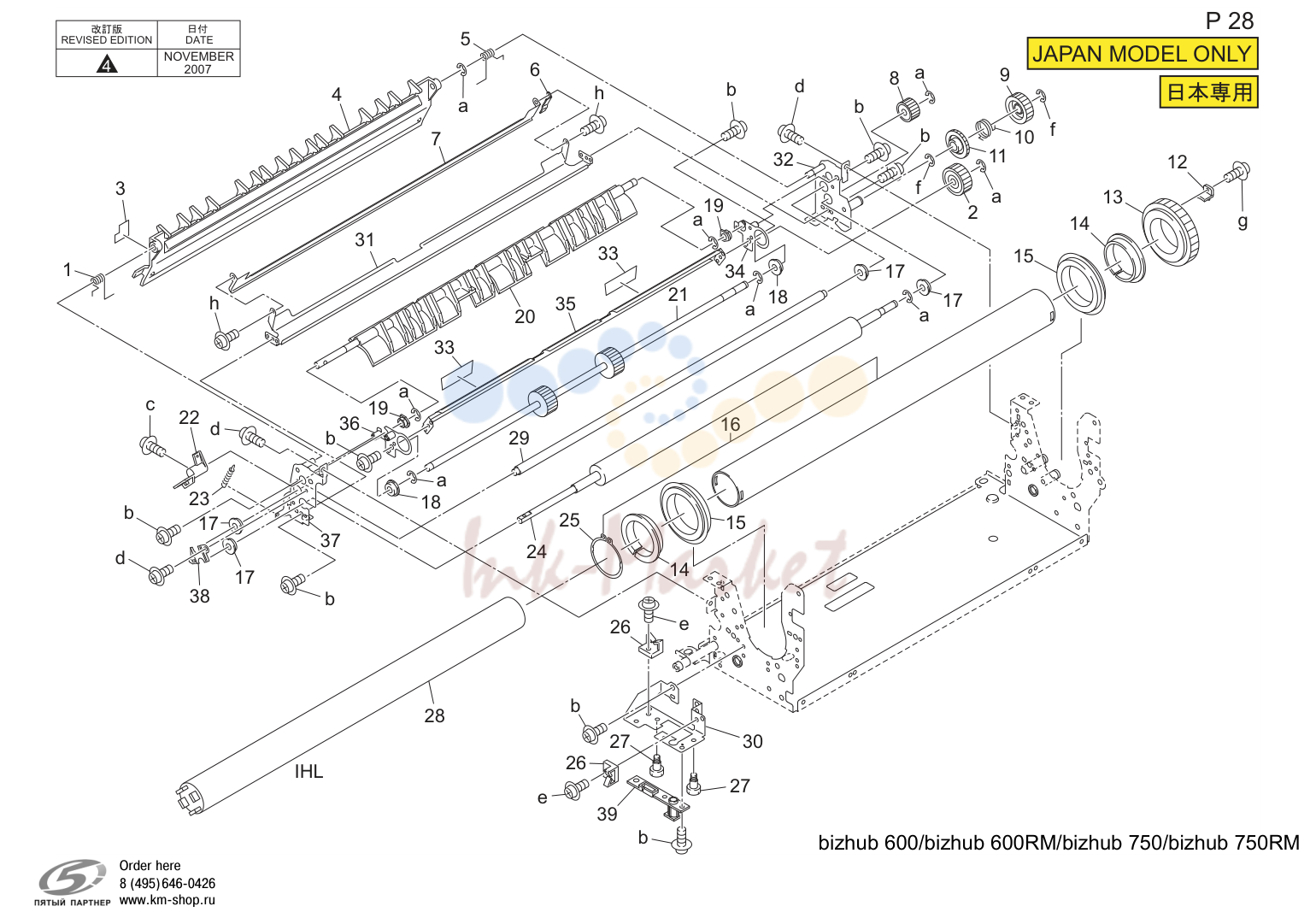

25. Fixing узел (P28)

№	Артикул	Альт. артикул	Описание
3	AA97271E запросить цену →		Jam release label /8

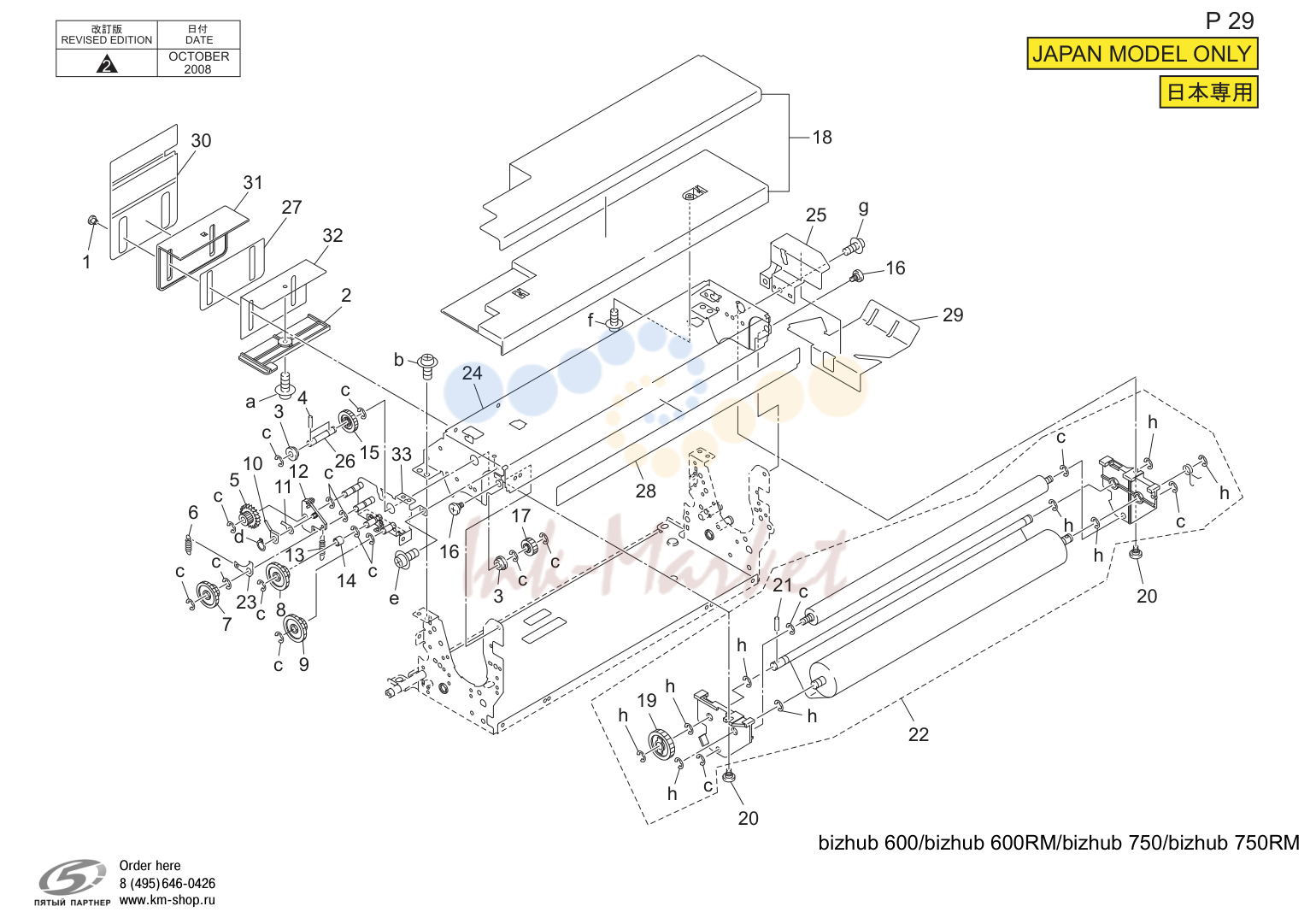

26. Fixing узел (P29)

№	Артикул	Альт. артикул	Описание
22	AAR72300 запросить цену →		Web узел

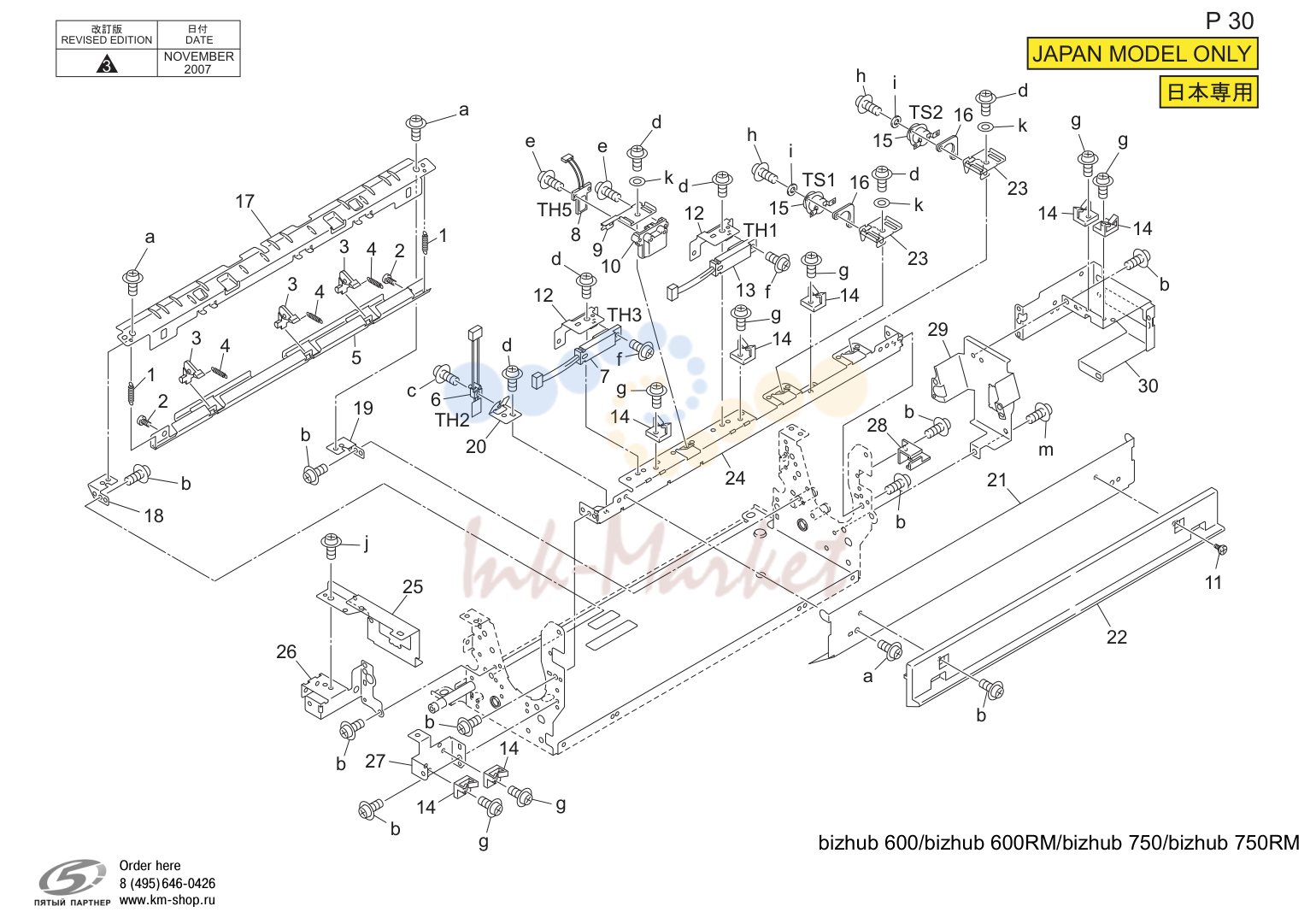

27. Fixing узел (P30)

№	Артикул	Альт. артикул	Описание
21	AA53090E запросить цену →		Fixing entrance пластина /upper
30	AA53510E запросить цену →		Electric креплениеing панель /rear

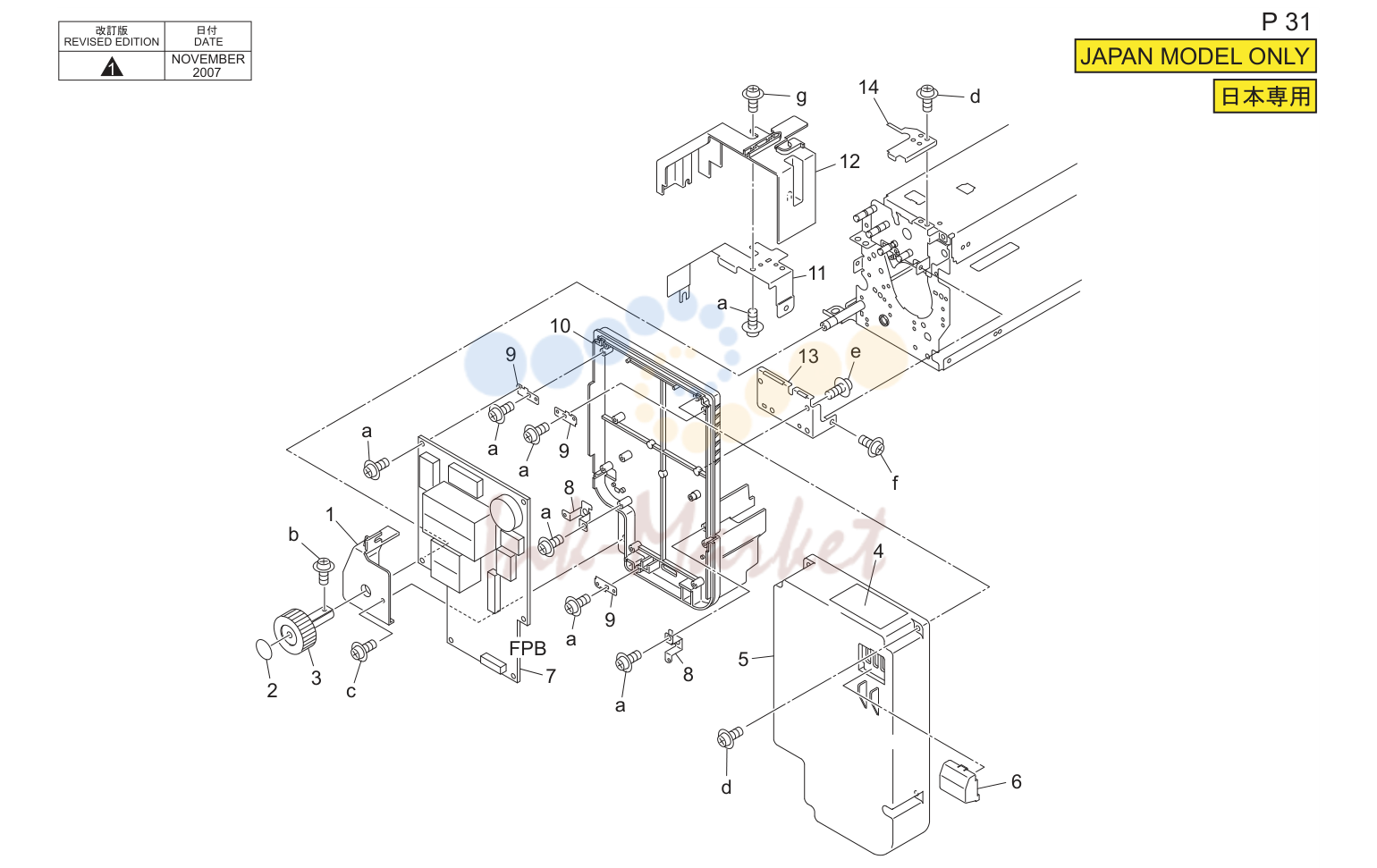

28. Fixing узел (P31)

№	Артикул	Альт. артикул	Описание
2	AA97261E запросить цену →		Jam release label /7
4	AA97831G запросить цену →		Caution label /1
7	AA84521E запросить цену →		Heater power source /1

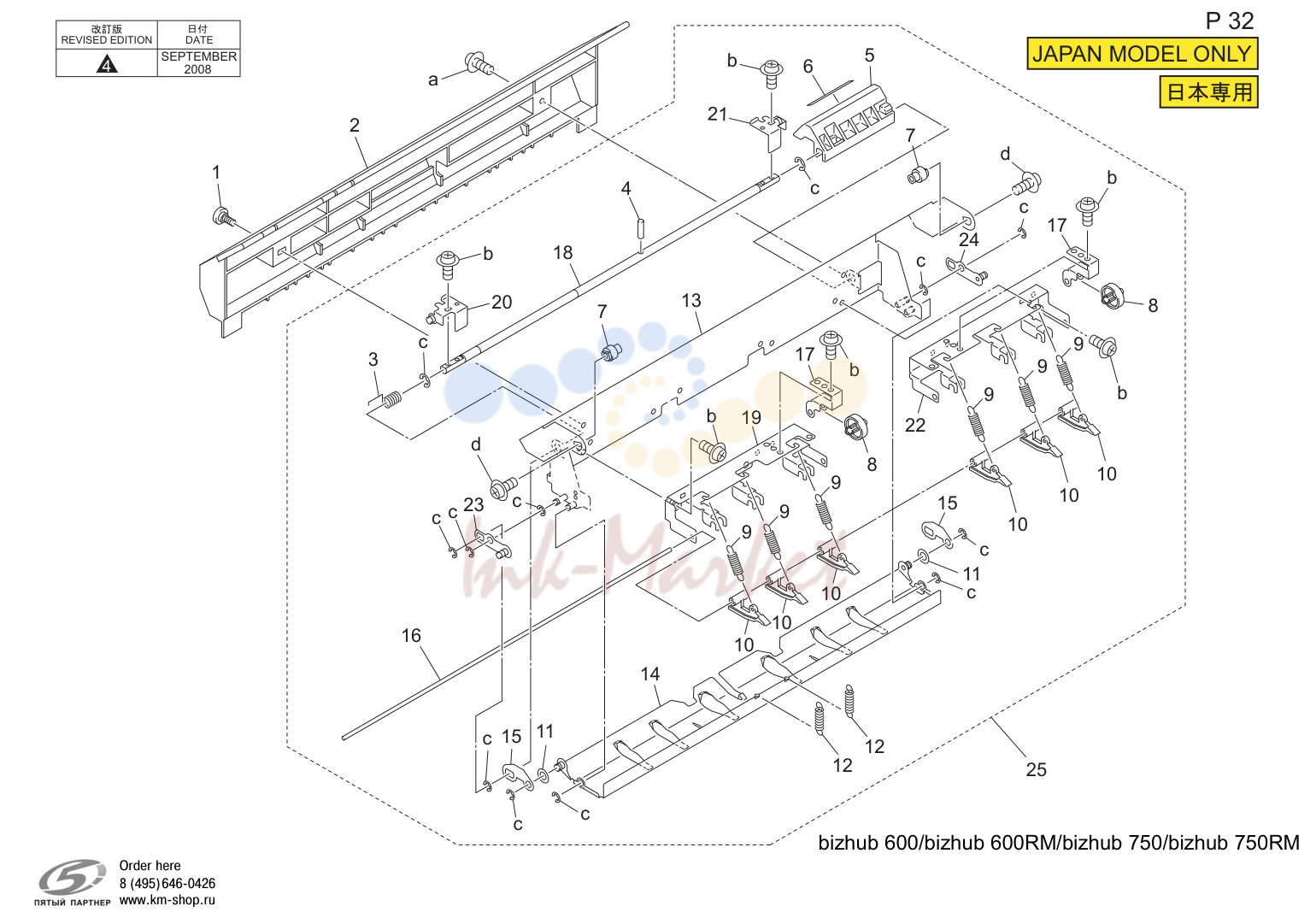

29. Fixing узел (P32)

№	Артикул	Альт. артикул	Описание
6	AA97251E запросить цену →		Jam release label /6

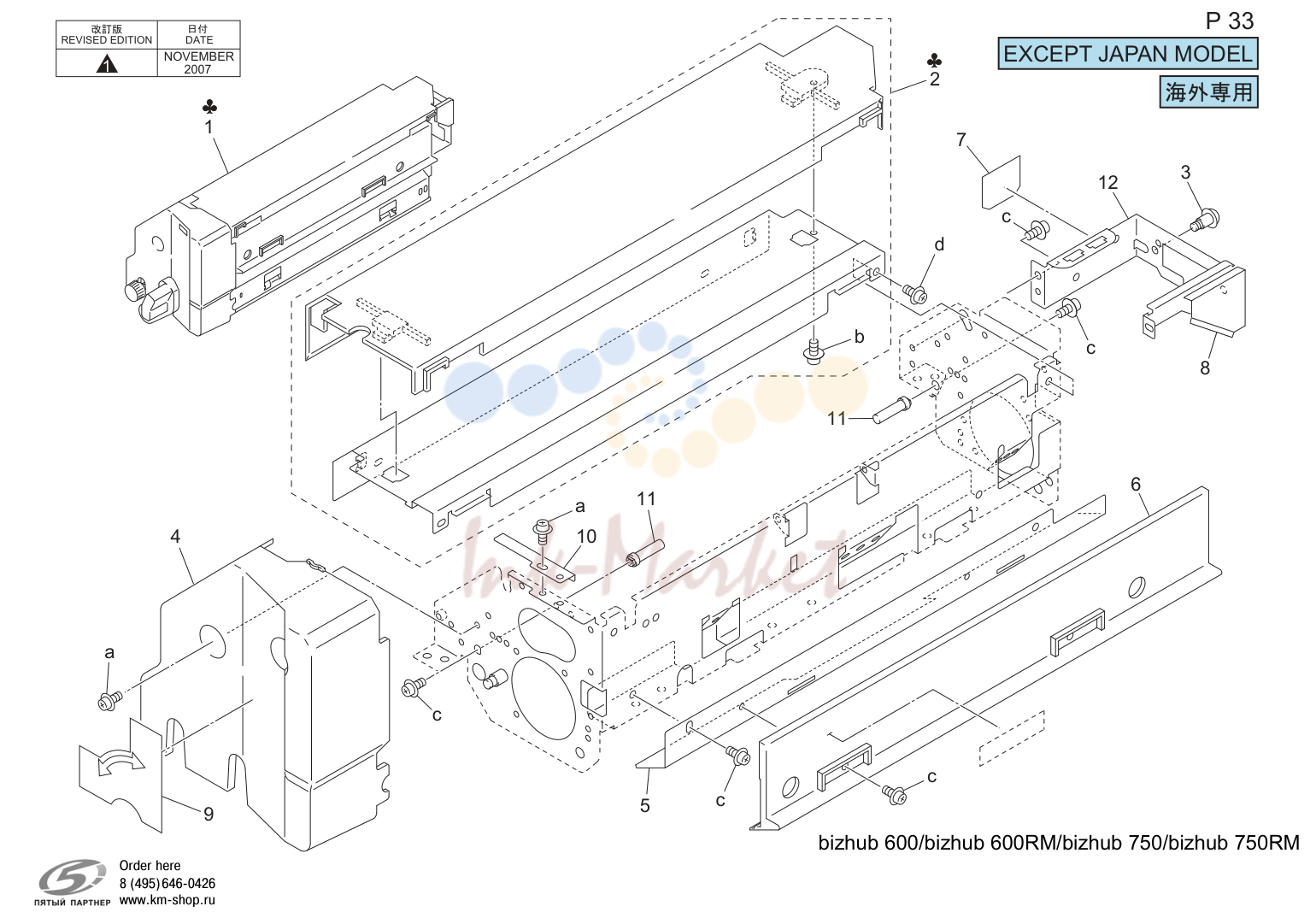

30. Fixing узел (P33)

№	Артикул	Альт. артикул	Описание
2	AFR70300 запросить цену →		Upper пластина в сборе

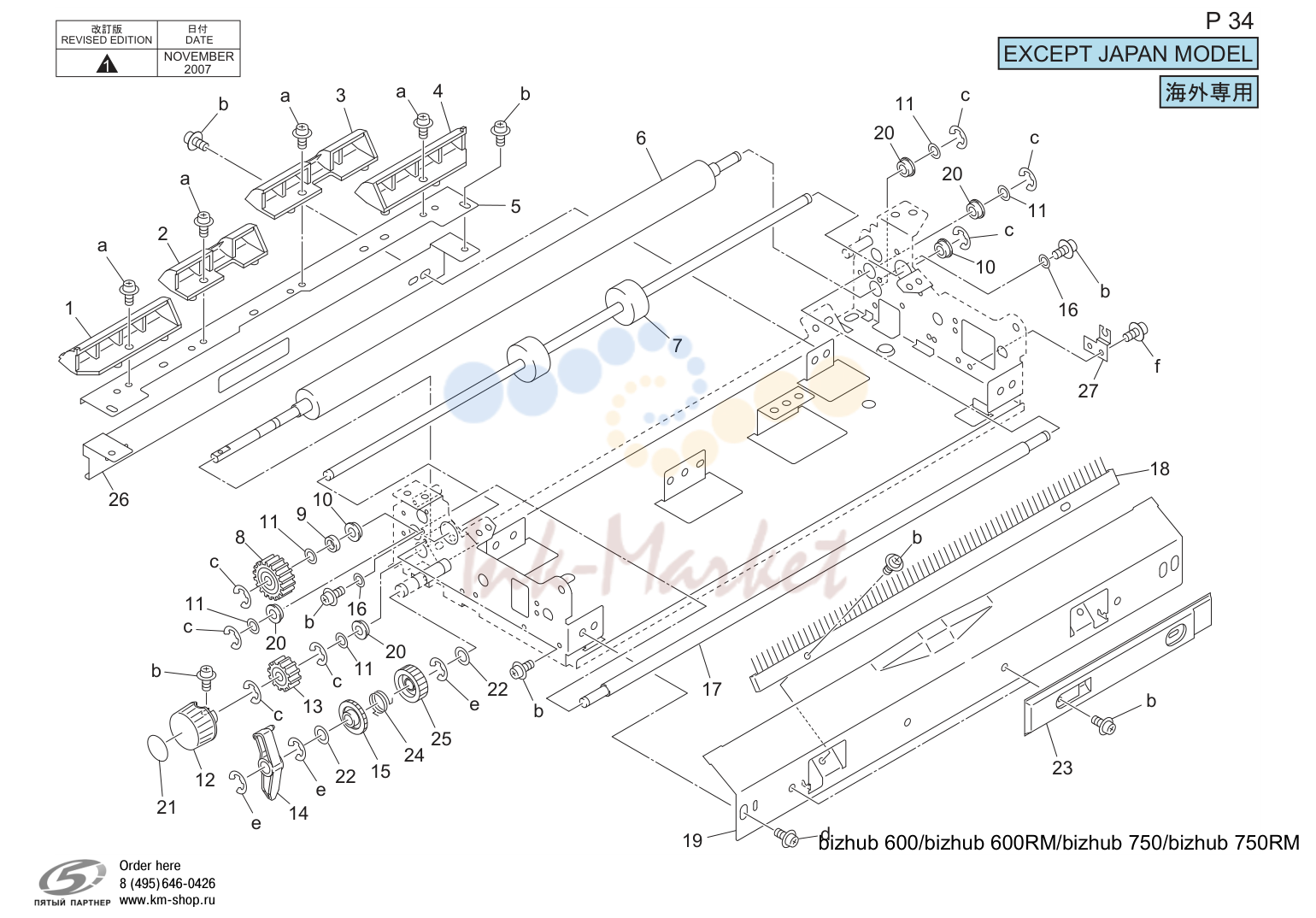

31. Fixing узел (P34)

№	Артикул	Альт. артикул	Описание
21	AA97261E запросить цену →		Jam release label /7
27	AE54730E запросить цену →		Lamp креплениеing пластина /3

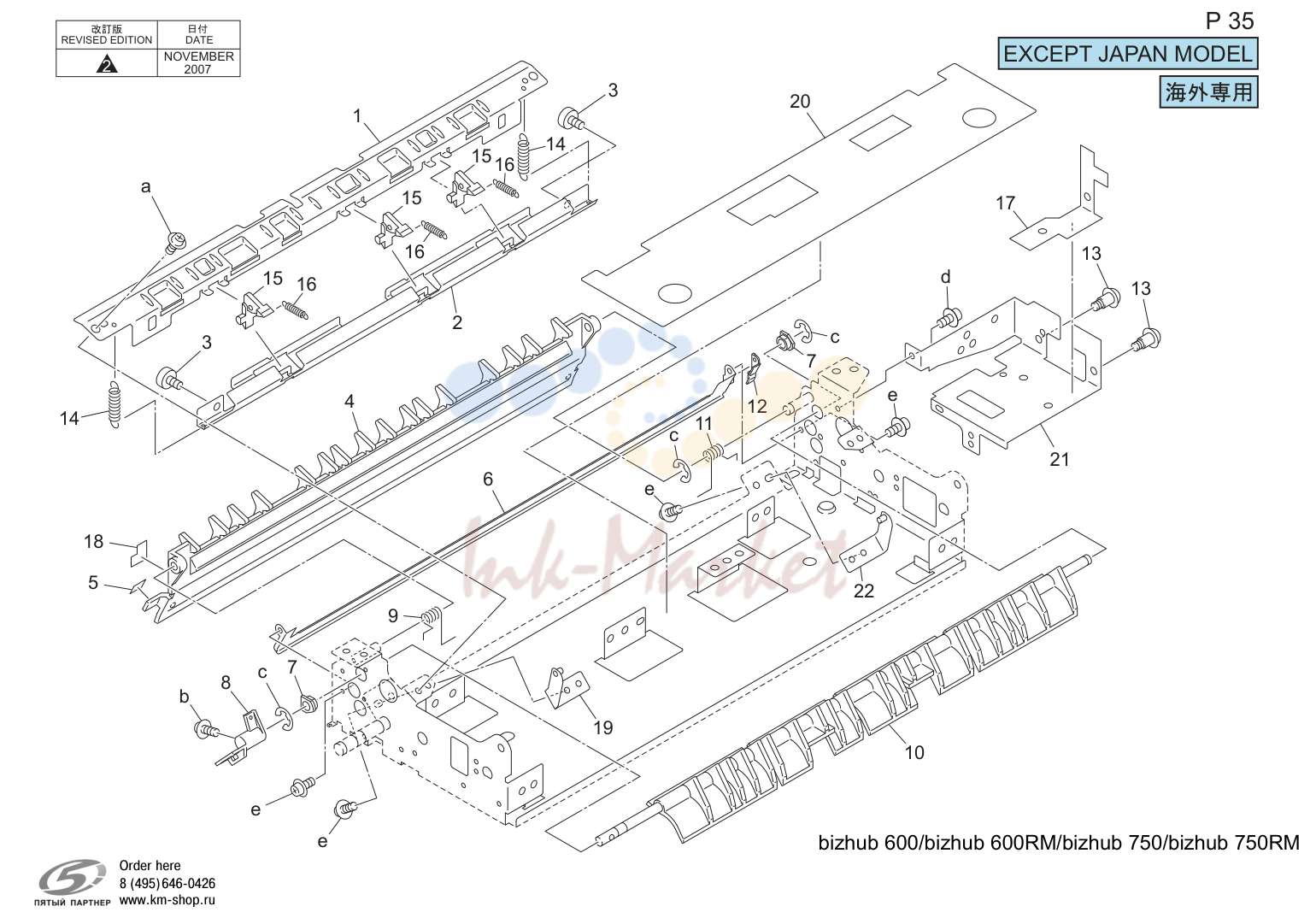

32. Fixing узел (P35)

№	Артикул	Альт. артикул	Описание
18	AA97271E запросить цену →		Jam release label /8

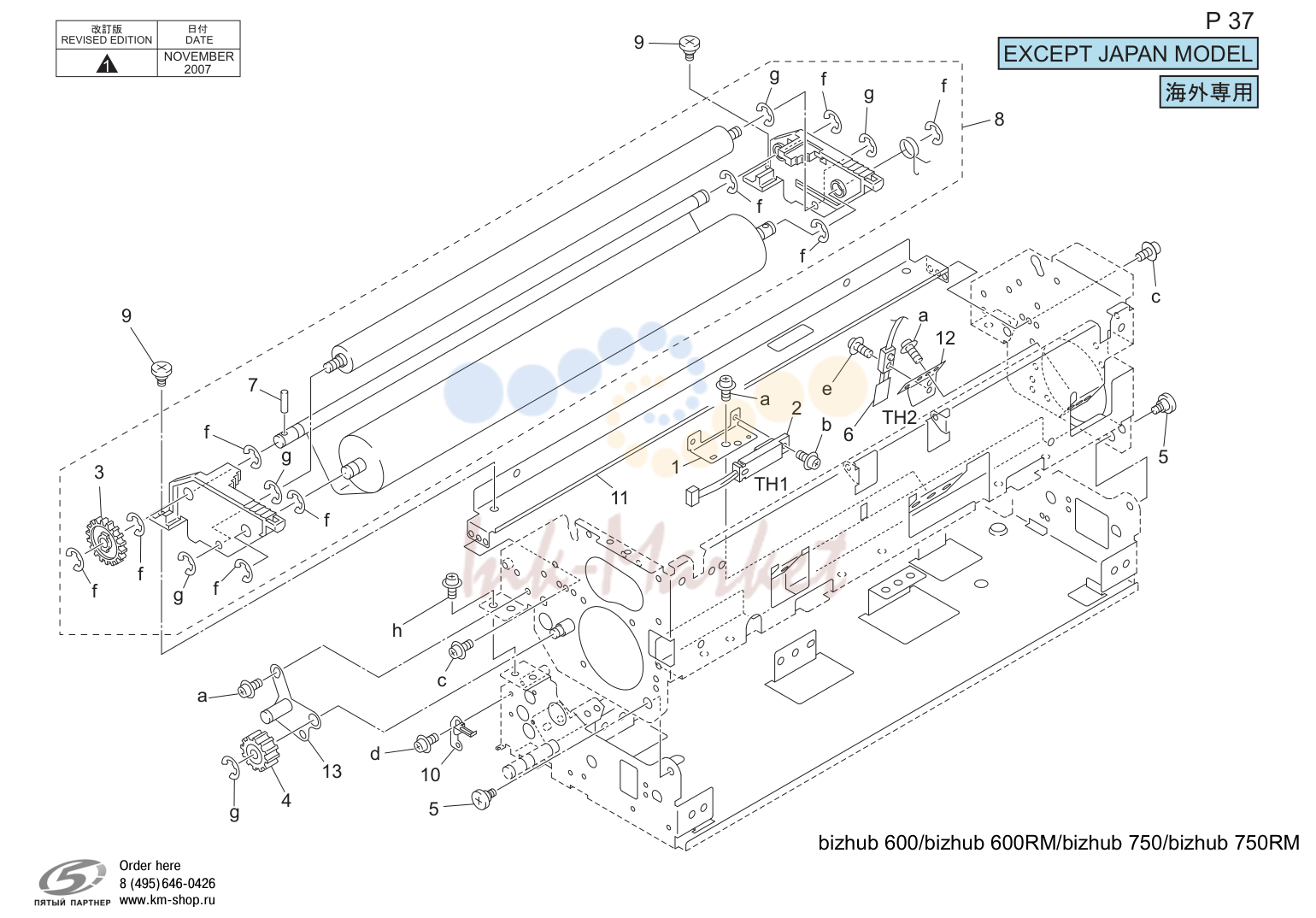

33. Fixing узел (P37)

№	Артикул	Альт. артикул	Описание
8	AER70300 запросить цену →		Web узел
13	AA54463D запросить цену →		Drive stopper пластина

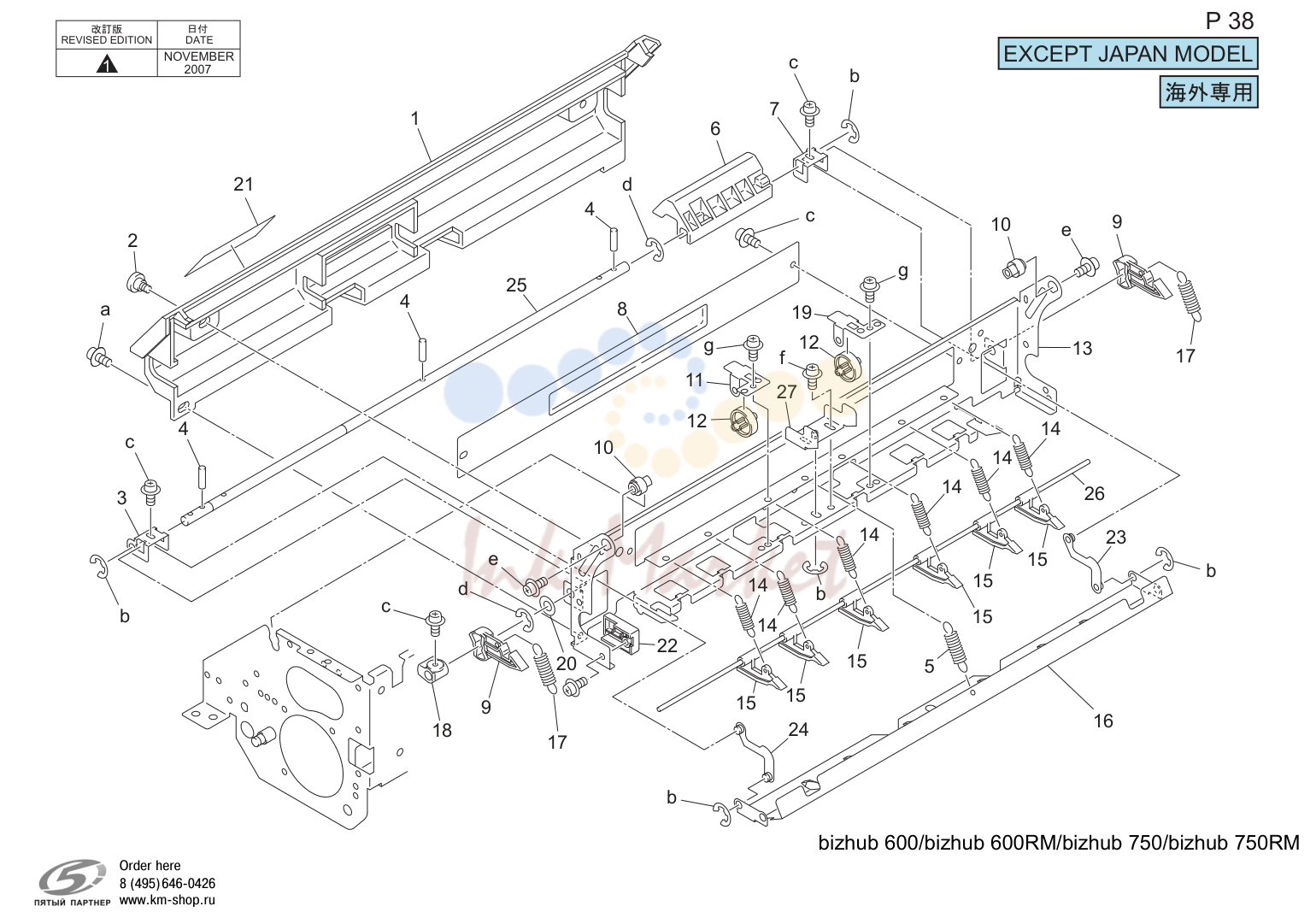

34. Fixing узел (P38)

№	Артикул	Альт. артикул	Описание
26	AA54250D запросить цену →		Separation support вал /a

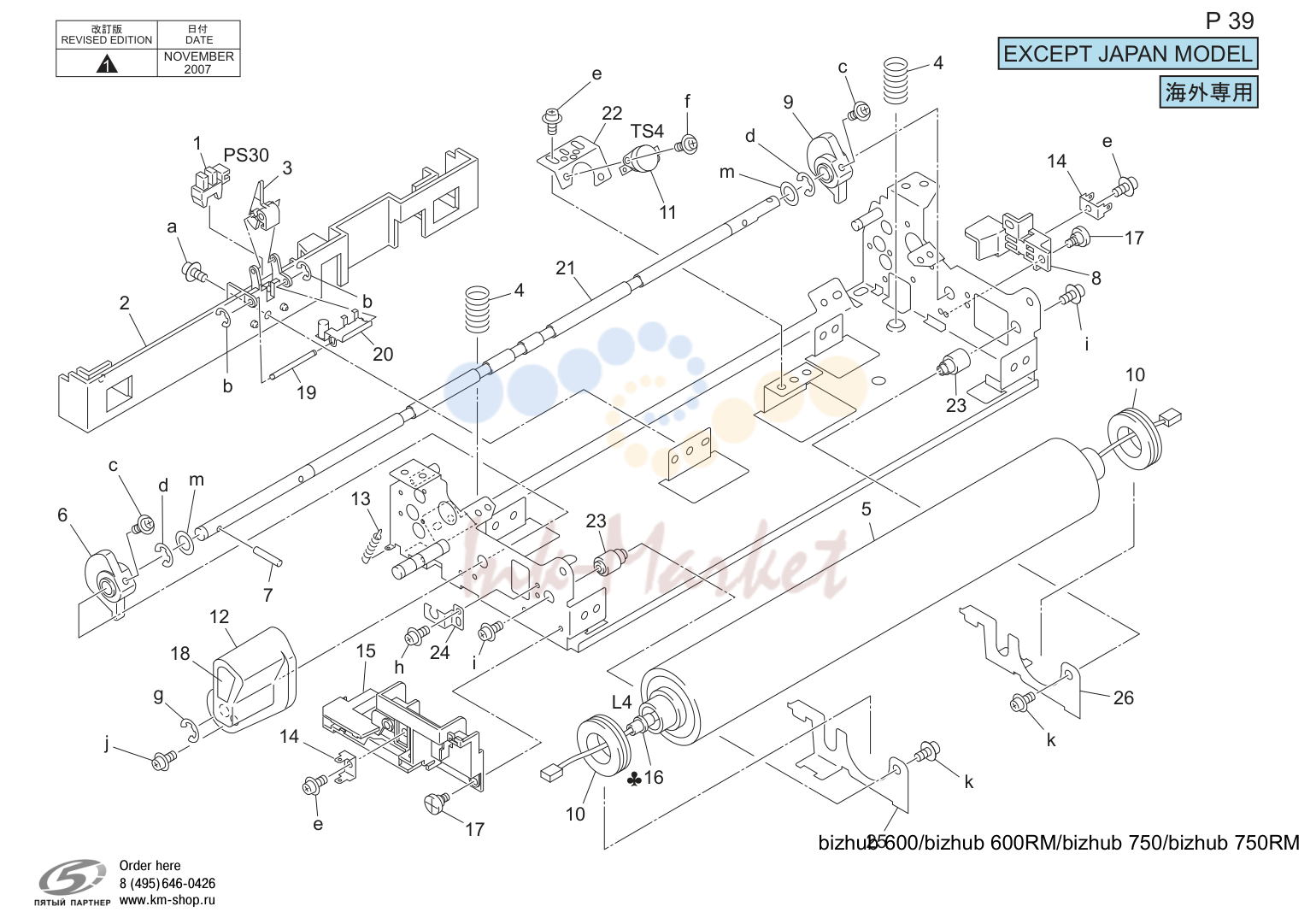

35. Fixing узел (P39)

№	Артикул	Альт. артикул	Описание
8	AA53621E запросить цену →		Terminal pedestal /4
18	AA97241E запросить цену →		Jam release label /5
19	AA54010D запросить цену →		Support вал
24	AA54061E запросить цену →		Lamp креплениеing пластина

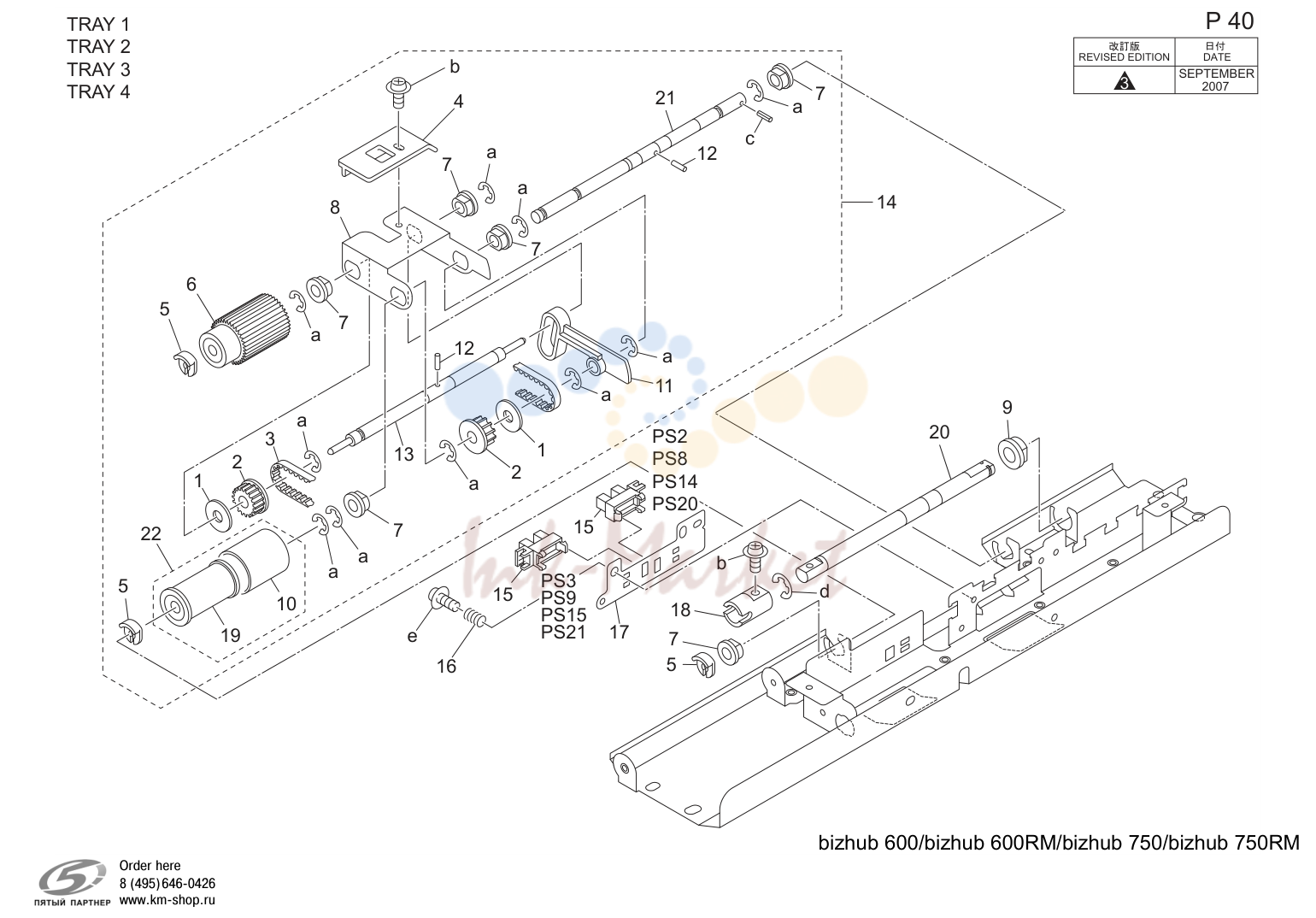

36. Подача бумаги узел (P40)

№	Артикул	Альт. артикул	Описание
6	AAR72100 запросить цену →		Подача бумаги ocillate ролик
9	A03U812800 ✓ в наличии		Slide вал держатель
22	AAR72000 запросить цену →		Feed ролик узел

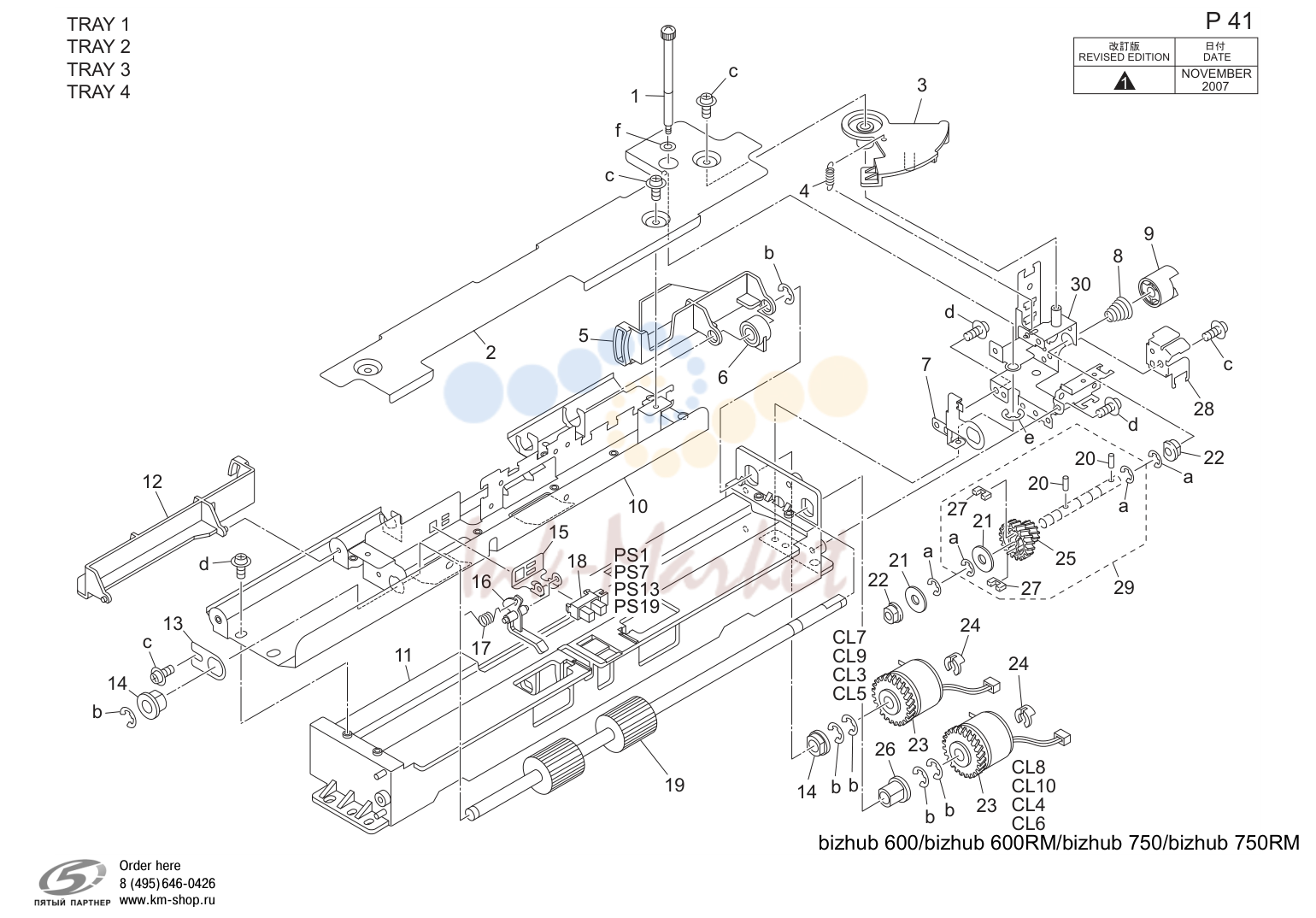

37. Подача бумаги узел (P41)

№	Артикул	Альт. артикул	Описание
2	AA40100G запросить цену →		Wiring protection крышка
10	AA40032E запросить цену →		Подача бумаги направляющая пластина /upper
14	A03U812800 ✓ в наличии		Slide вал держатель
29	AAR72000 запросить цену →		Подача бумаги input вал в сборе

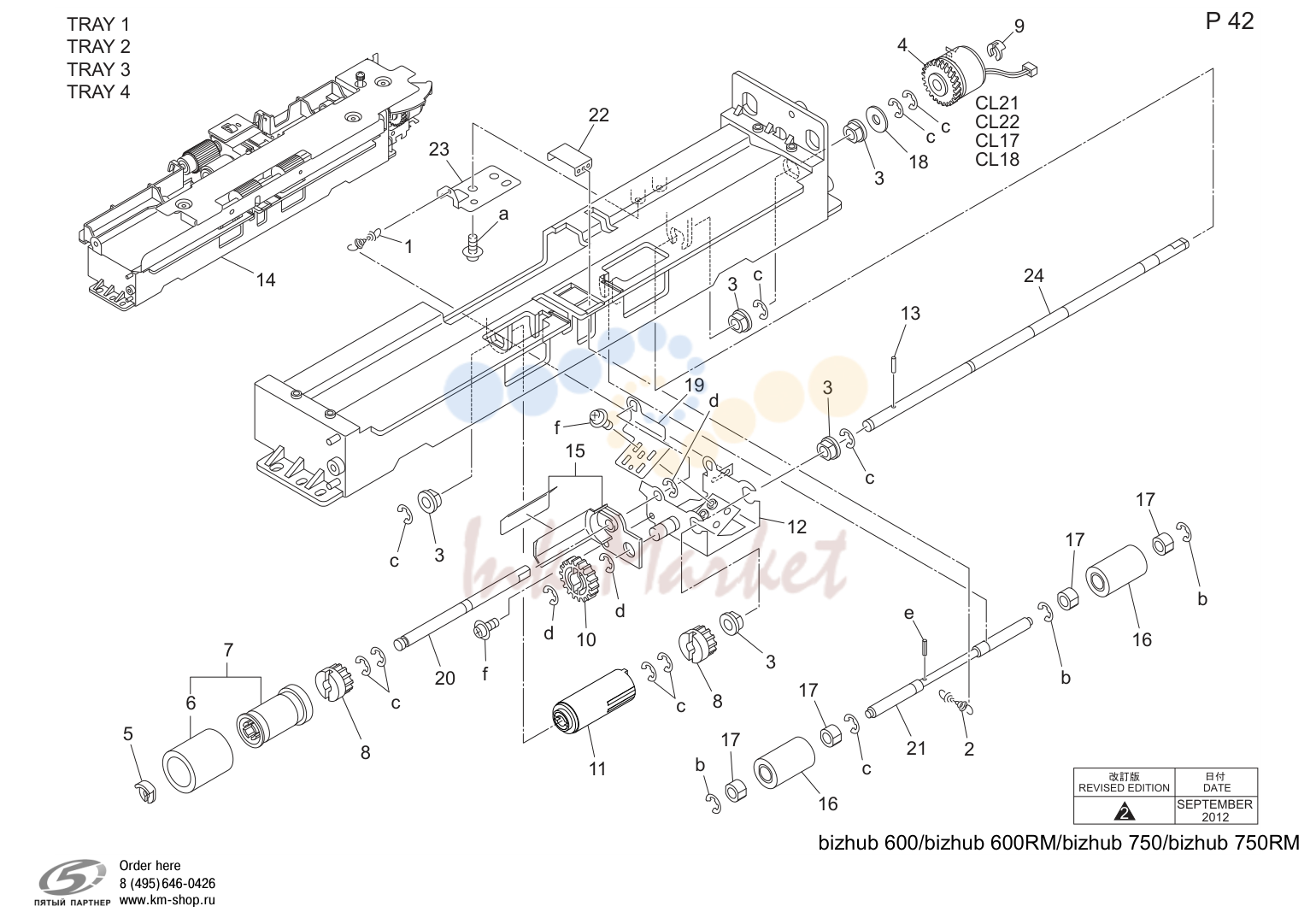

38. Подача бумаги узел (P42)

№	Артикул	Альт. артикул	Описание
7	AAR71600 запросить цену →		Reversing ролик в сборе
11	A03X565611 ✓ в наличии		Torque limiter /a
15	AAR72200 запросить цену →		Entrance направляющая в сборе

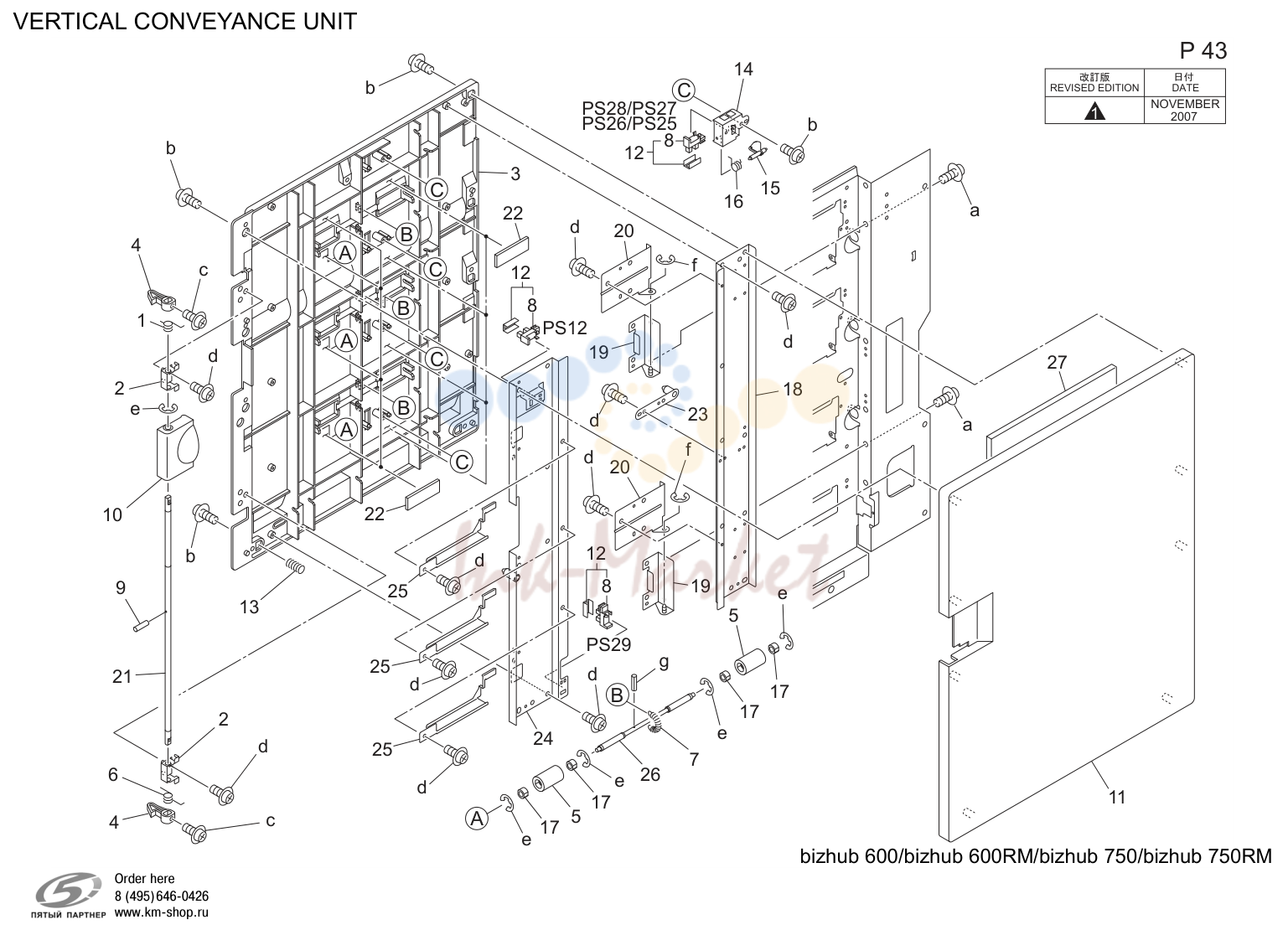

39. Vertical conveyance узел (P43)

№	Артикул	Альт. артикул	Описание
10	RE44140E запросить цену →		Door open/close рычаг
12	AAR71900 запросить цену →		Датчик в сборе
21	AA44210D запросить цену →		Lock вал

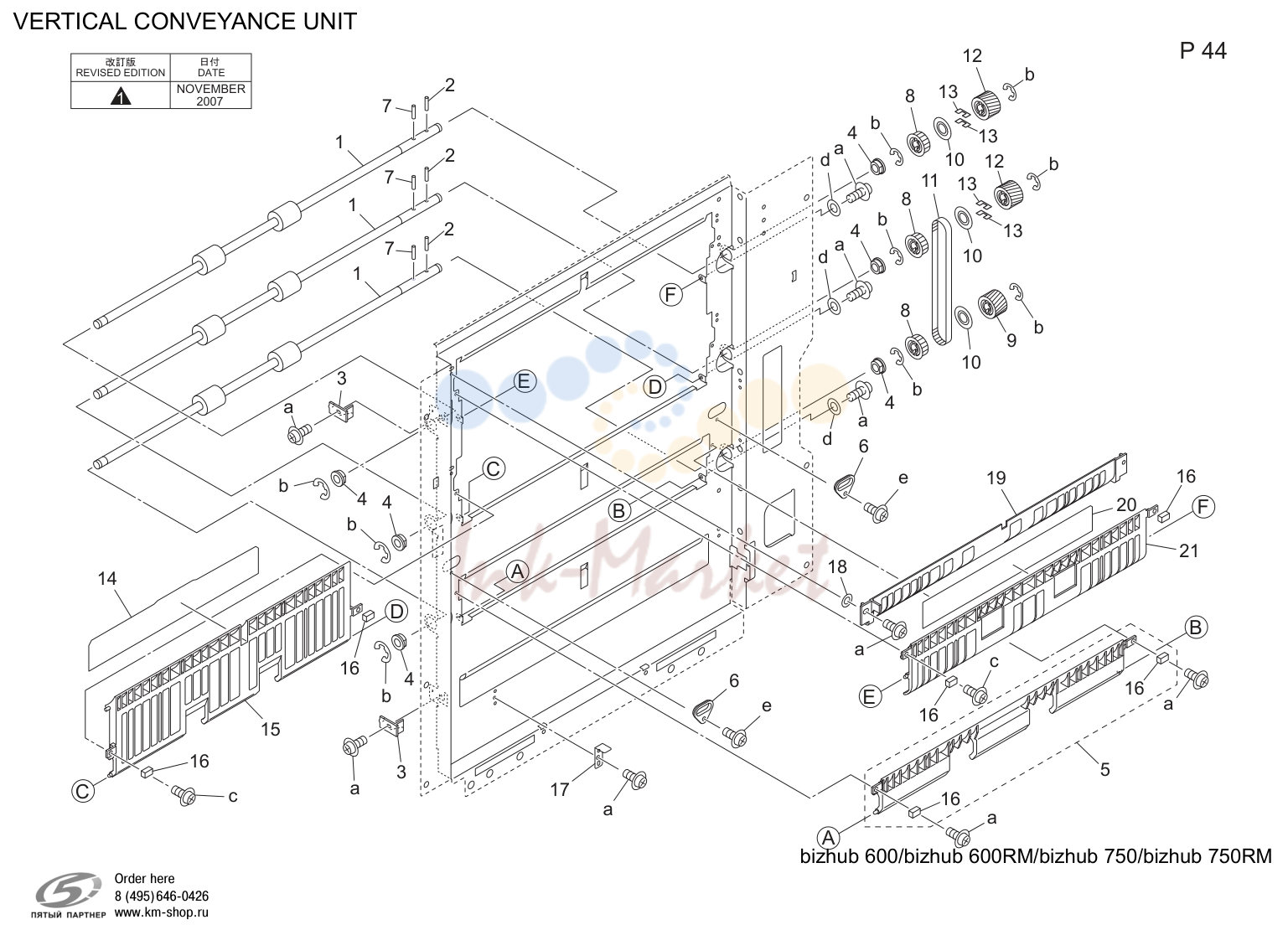

40. Vertical conveyance узел (P44)

№	Артикул	Альт. артикул	Описание
5	AAR71800 запросить цену →		Подача бумаги направляющая part u в сборе

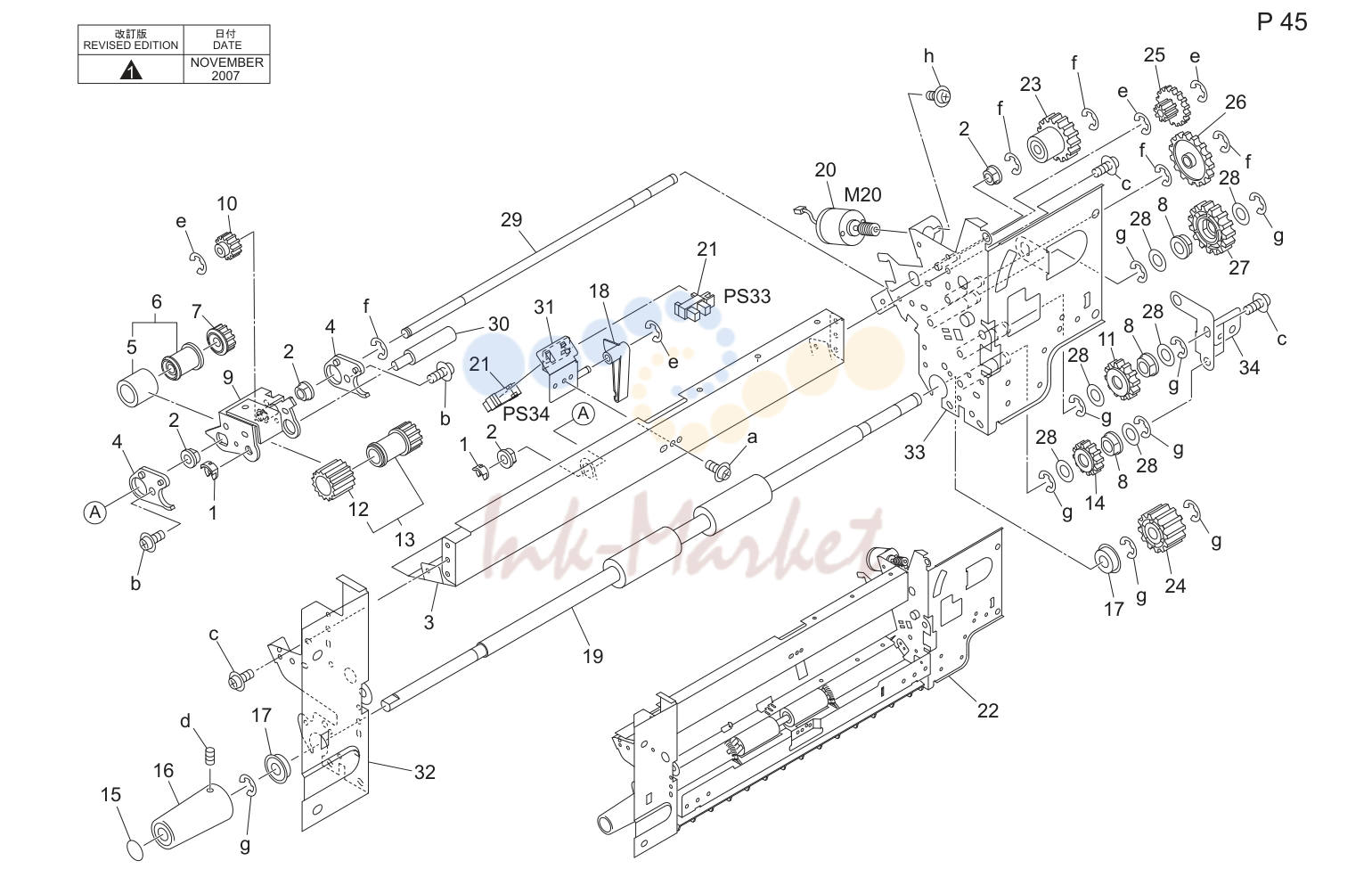

41. Manual feed узел (P45)

№	Артикул	Альт. артикул	Описание
6	AAR72400 запросить цену →		Paper con ролик в сборе
8	A03U812800 ✓ в наличии		Slide вал держатель
13	AAR72300 запросить цену →		Feeding ролик a в сборе
15	AA97201E запросить цену →		Jam release label /1
22	QAR70400 запросить цену →		By-pass feed основной блок

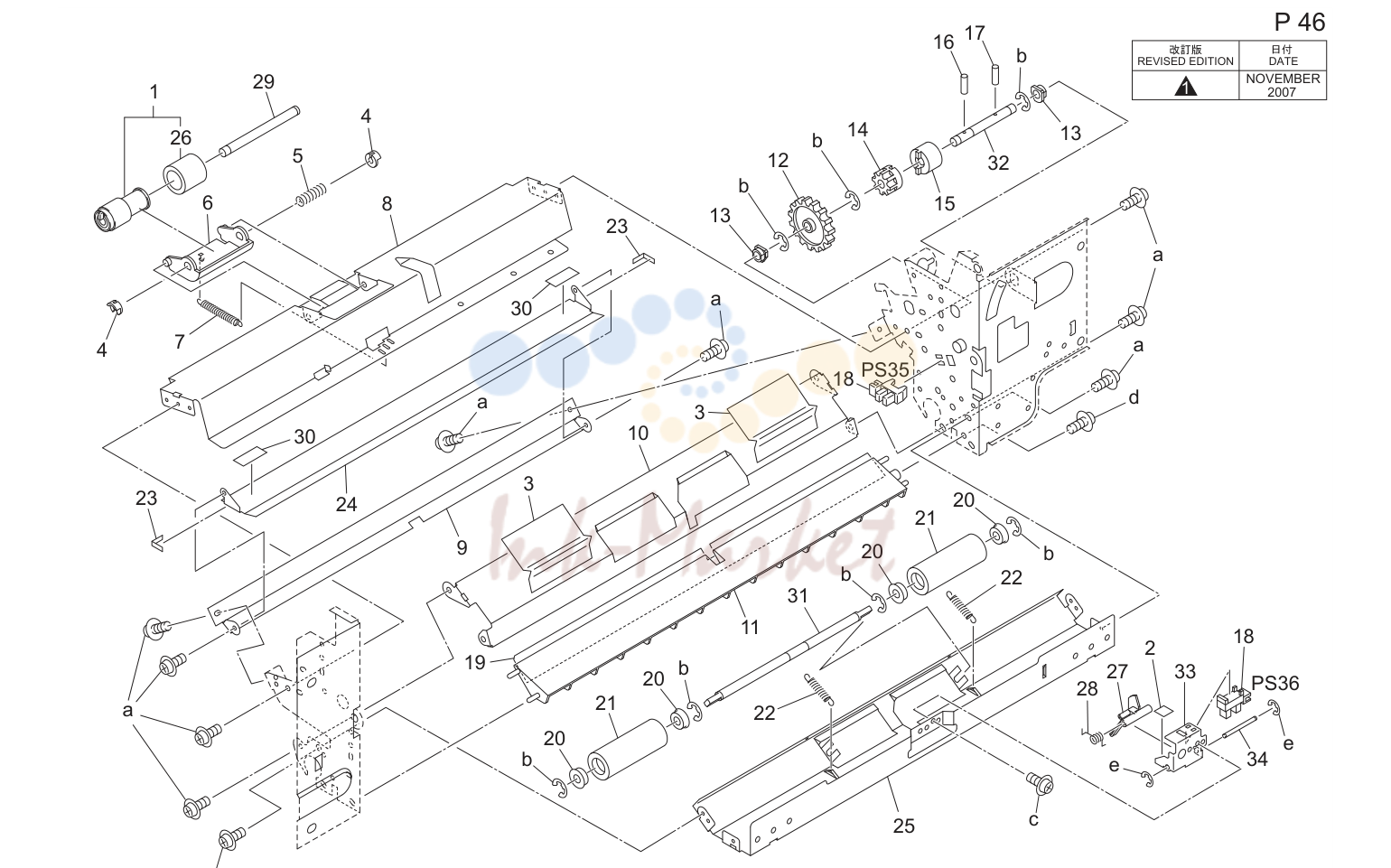

42. Manual feed узел (P46)

№	Артикул	Альт. артикул	Описание
1	AAR72500 запросить цену →		Doubl feed pv ролик
29	AA42100D запросить цену →		Multi-feed regulating вал
31	AA42600D запросить цену →		Idler вал /a
32	AA42090D запросить цену →		Муфта fixing вал
33	AA42661D запросить цену →		Креплениеing пластина
34	AA42680D запросить цену →		Support вал /c

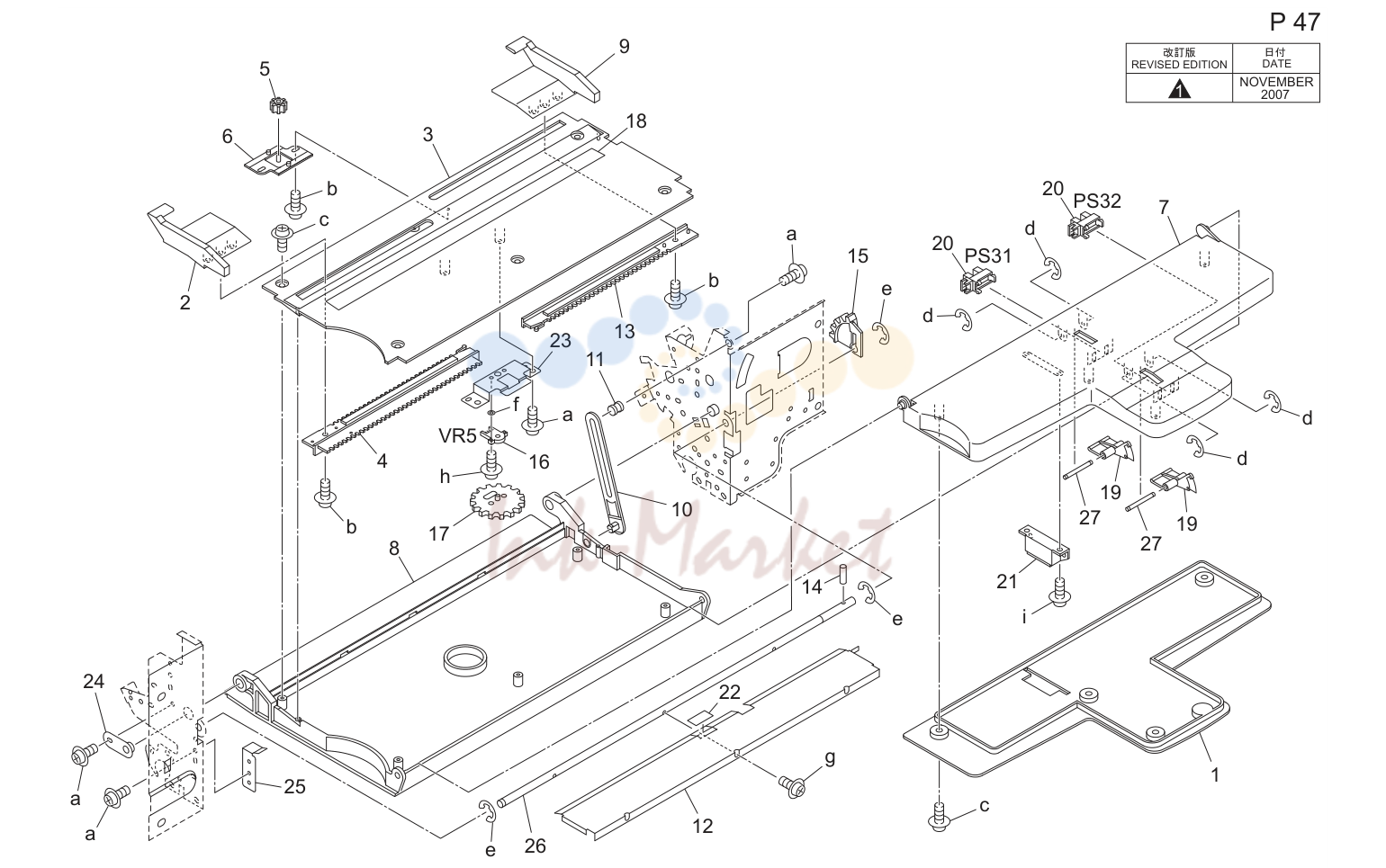

43. Manual feed узел (P47)

№	Артикул	Альт. артикул	Описание
22	AA605100 запросить цену →		Friction pad
27	AA42360D запросить цену →		Support вал /b

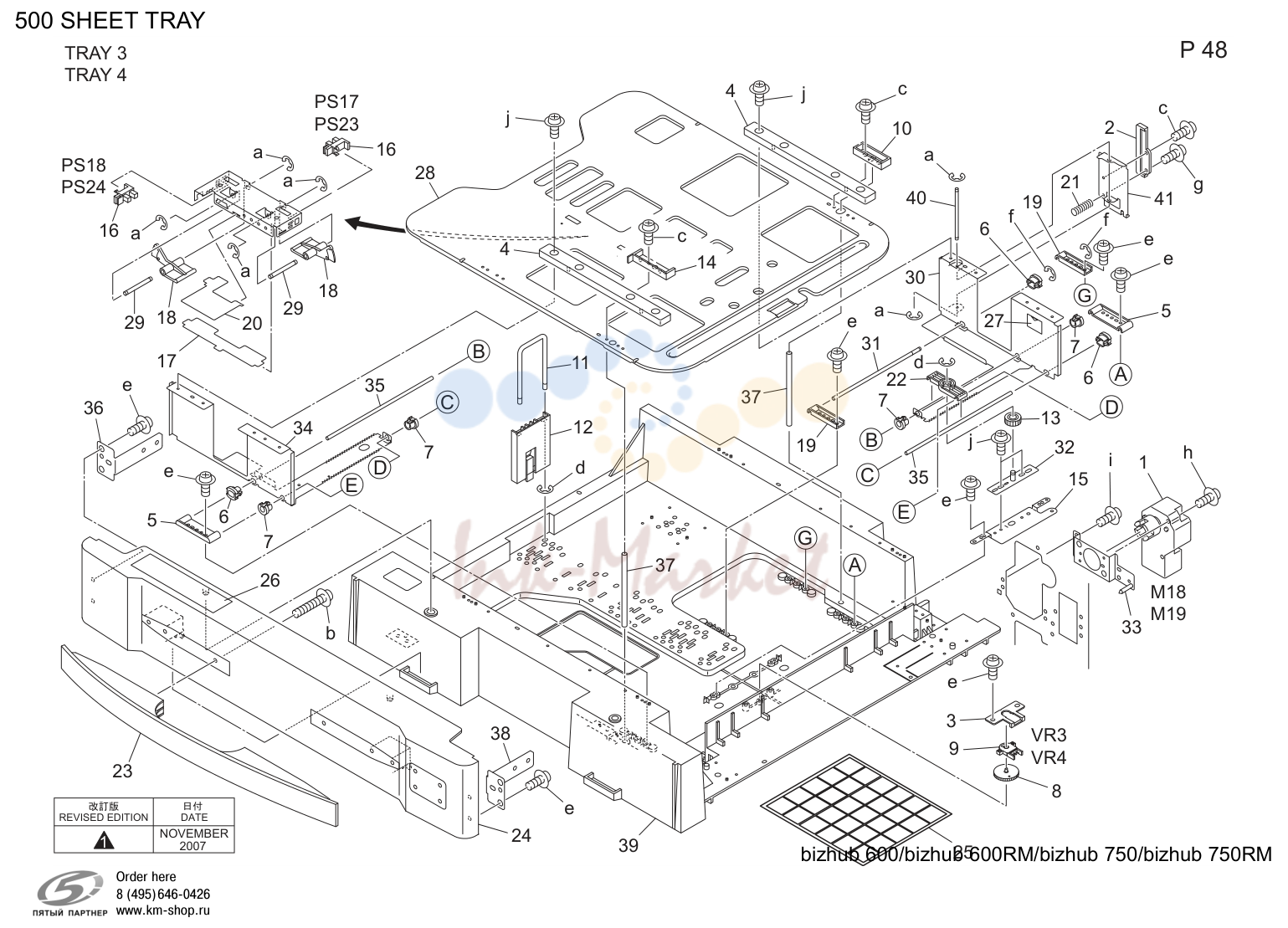

44. 500 sheet tray (P48)

№	Артикул	Альт. артикул	Описание
3	AA41351E запросить цену →		Detection плата
28	AA41022D запросить цену →		Trayup down bottom пластина/j
29	AA42360D запросить цену →		Support вал /b
31	AA41220D запросить цену →		Tray slide вал /middle
40	AA41290D запросить цену →		Tray support вал

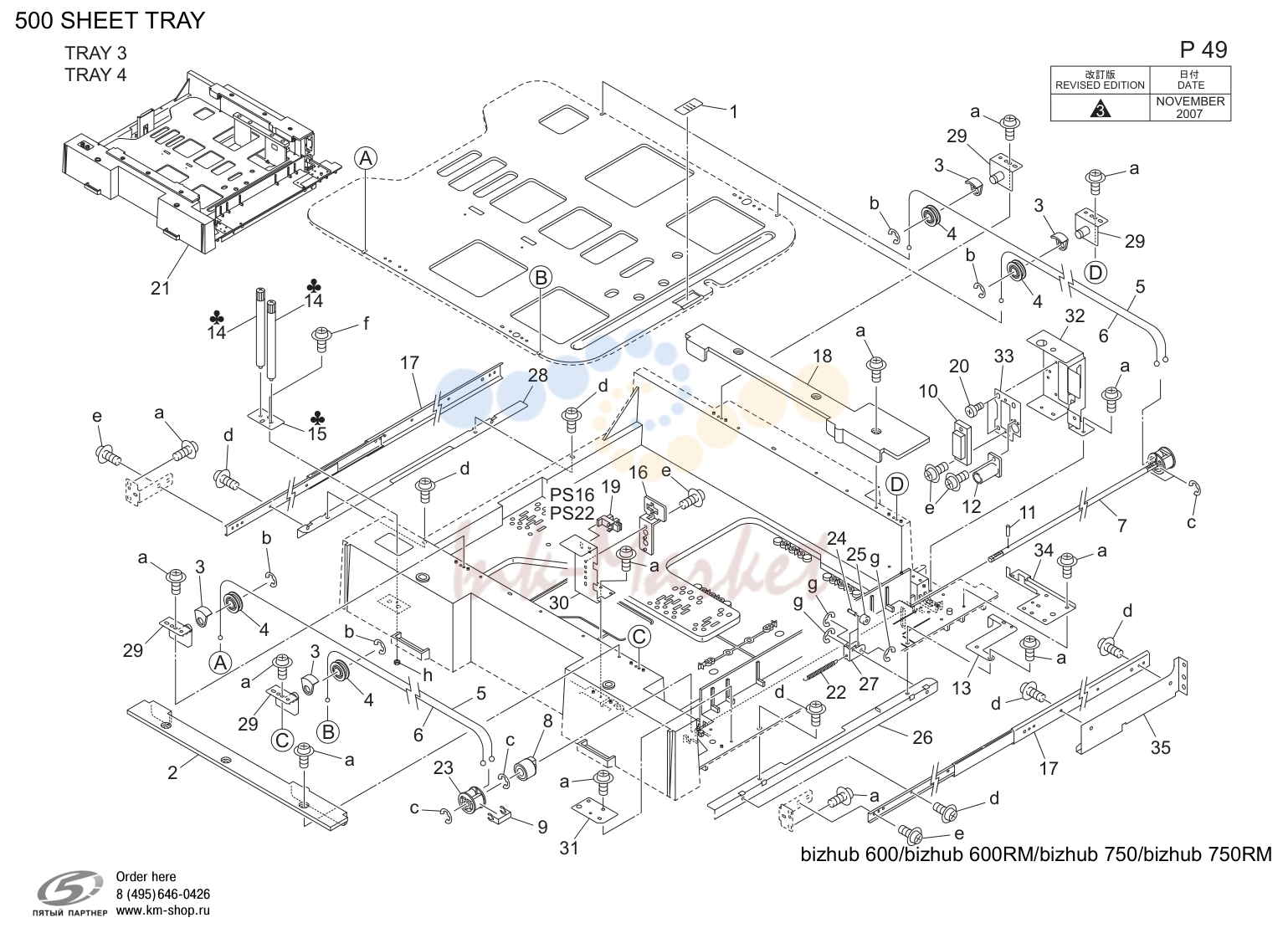

45. 500 sheet tray (P49)

№	Артикул	Альт. артикул	Описание
7	AAR71700 запросить цену →		Paper up down вал в сборе
21	AAR72100 запросить цену →		500 sheet tray
26	AAR70300 запросить цену →		Rail пластина caulking

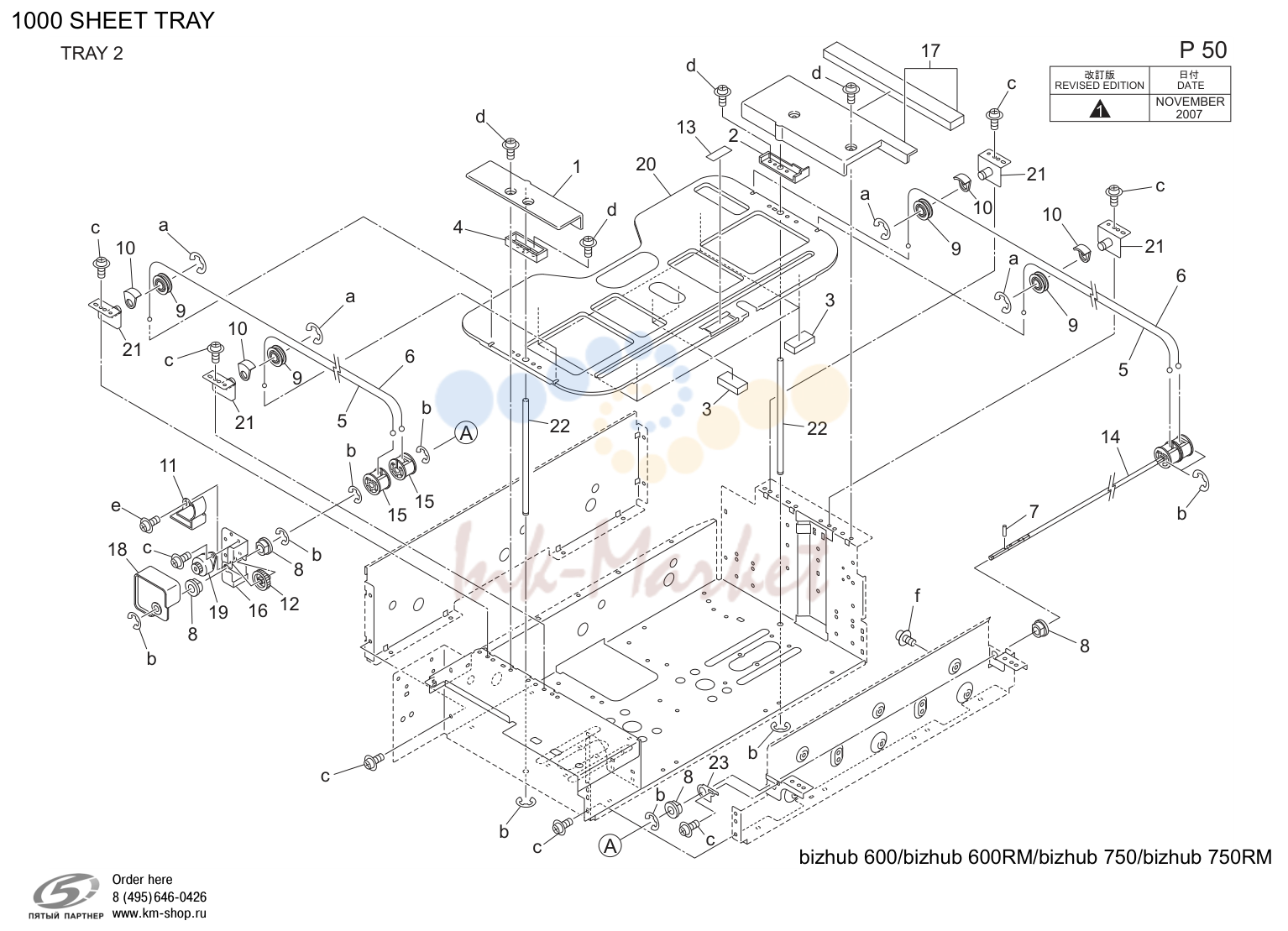

46. 1000 sheet tray (P50)

№	Артикул	Альт. артикул	Описание
14	AER70100 запросить цену →		Lct up /down вал в сборе
17	AAR72400 запросить цену →		Pulley направляющая part rear в сборе
19	QA58400D запросить цену →		Lct regulating limiter /3

47. 1000 sheet tray (P51)

№	Артикул	Альт. артикул	Описание
11	QA58470D запросить цену →		External protection пластина
12	QA58050D запросить цену →		Lct adjustment side пластина
13	QA58060D запросить цену →		Lct направляющая пластина right
14	QA58281E запросить цену →		Lct positioning пластина
15	QA58041D запросить цену →		Lct slide плата
16	QA58490D запросить цену →		Rear reinforce пластина
17	QA58070D запросить цену →		Вал holding part
18	QA58090D запросить цену →		Lct adjusting bottom пластина

48. Horizontal conveyance (P52)

№	Артикул	Альт. артикул	Описание
15	A03U812800 ✓ в наличии		Slide вал держатель
32	QA57141E запросить цену →		Block
33	QA57150D запросить цену →		Support вал /rear
34	QA57160D запросить цену →		Support вал /front
35	QA57230D запросить цену →		Swing вал /rear
36	QA57250D запросить цену →		Swing вал /front

49. 1500 sheet tray (P53)

№	Артикул	Альт. артикул	Описание
14	AER70100 запросить цену →		Lct up /down вал в сборе
18	AAR72400 запросить цену →		Pulley направляющая part rear в сборе
20	QA58400D запросить цену →		Lct regulating limiter /3

50. 1500 sheet tray (P54)

№	Артикул	Альт. артикул	Описание
1	QAR70500 запросить цену →		Paper направляющая вал left в сборе
10	QA58050D запросить цену →		Lct adjustment side пластина
11	QA59060D запросить цену →		Lct направляющая пластина left
12	QA58281E запросить цену →		Lct positioning пластина
13	QA58041D запросить цену →		Lct slide плата
14	QA59150D запросить цену →		Paper направляющая вал left
15	QA58490D запросить цену →		Rear reinforce пластина
16	QA58070D запросить цену →		Вал holding part
17	QA58090D запросить цену →		Lct adjusting bottom пластина

51. Adu (P55)

№	Артикул	Альт. артикул	Описание
16	AA97431F запросить цену →		Jam release label /c

52. Adu (P56)

№	Артикул	Альт. артикул	Описание
12	AAR70200 запросить цену →		Wiring крышка в сборе
22	AA50311E запросить цену →		Wiring направляющая пластина /front
23	AA51200D запросить цену →		Entrance idler вал
24	AA50362E запросить цену →		Wiring направляющая пластина /rear

53. Adu (P57)

№	Артикул	Альт. артикул	Описание
2	AA97281E запросить цену →		Jam release label /9

54. Adu (P59)

№	Артикул	Альт. артикул	Описание
3	AAR73100 запросить цену →		Adu drive в сборе
15	AA97421E запросить цену →		Jam release label /b
36	AA52390D запросить цену →		Lock пластина /a

55. Adu (P60)

№	Артикул	Альт. артикул	Описание
24	AA51220D запросить цену →		Adu idler вал /2
26	AA51230D запросить цену →		Adu idler вал /3
27	AA51250D запросить цену →		Adu idler вал /4

56. Adu (P61)

№	Артикул	Альт. артикул	Описание
23	AAR70100 запросить цену →		Carriage pulling вал в сборе
29	AA50690D запросить цену →		Рычаг lock пластина

57. Adu (P62)

№	Артикул	Альт. артикул	Описание
1	QAR70100 запросить цену →		Exit соленоид в сборе
9	LA80012E запросить цену →		Dc brushless мотор /20
10	AA97231E запросить цену →		Jam release label /4
11	AA97180E запросить цену →		Operation caution label /rear
11	AE97180E запросить цену →		Operation caution label /rear
11	AF97180E запросить цену →		Operation caution label /rear
11	AN97180E запросить цену →		Operation caution label /rear
11	AS97180E запросить цену →		Operation caution label /rear
19	AAR70100 запросить цену →		Wiring креплениеing пластина caulking

58. Conveyance узел (P63)

№	Артикул	Альт. артикул	Описание
1	QAR70300 запросить цену →		Conveyance основной блок u в сборе
16	AAR71500 запросить цену →		Conveyance dact /rear в сборе
29	AA45112D запросить цену →		Conveyance idler вал
33	AA45430D запросить цену →		Рычаг вал
36	AA45420D запросить цену →		Conveyance auxiliary панель /a
37	AA45450D запросить цену →		Conveyance auxiliary панель /b
38	AA839100 запросить цену →		Slide sheet

59. Conveyance узел (P64)

№	Артикул	Альт. артикул	Описание
9	AAR71300 запросить цену →		Cleaning мотор в сборе
11	AAR71400 запросить цену →		Tsl крышка в сборе
12	AAR71800 запросить цену →		Conveyance узел

60. Выход бумаги узел (P65)

№	Артикул	Альт. артикул	Описание
19	AA97291E запросить цену →		Jam release label /a
32	AAR73100 запросить цену →		Adu drive в сборе

61. Electric детали (P66)

№	Артикул	Альт. артикул	Описание
7	AAR70400 запросить цену →		Write cooling воздуховод /rear в сборе
9	AAR72900 запросить цену →		Соленоид креплениеing пластина в сборе
9	AER70400 запросить цену →		Соленоид креплениеing пластина в сборе
29	QA10560D запросить цену →		Выход бумаги cooling пластина
31	AA73710D запросить цену →		Плата support пластина /2

62. Electric детали (P67)

№	Артикул	Альт. артикул	Описание
1	QAR70800 запросить цену →		Cord fixing пластина в сборе
3	NAR70100 запросить цену →		Power socket в сборе

63. Electric детали (P68)

№	Артикул	Альт. артикул	Описание
12	AAR72800 запросить цену →		Тонер filter в сборе

64. Wiring (P70)

№	Артикул	Альт. артикул	Описание
2	AA90010E запросить цену →		Основной блок wiring

65. Wiring

№	Артикул	Альт. артикул	Описание
1	AA90420E запросить цену →		Aps wiring /1
2	AA90660E запросить цену →		Подача бумаги relay wiring /1
4	AA90440E запросить цену →		Relay wiring /a
6	AA90141E запросить цену →		Тонер supply wiring

66. Wiring

№	Артикул	Альт. артикул	Описание
1	AA90642E запросить цену →		By-pass wiring /1
2	AA90810E запросить цену →		Выход бумаги wiring /3
3	AA90780E запросить цену →		Выход бумаги wiring /1

67. Wiring

№	Артикул	Альт. артикул	Описание
1	AA90891E запросить цену →		Барабан wiring
2	AA90902E запросить цену →		Барабан wiring /1

68. Wiring (P79)

№	Артикул	Альт. артикул	Описание
1	AA90540E запросить цену →		Index detection wiring
3	QA90260E запросить цену →		Relay wiring /s
4	QA90270E запросить цену →		Conveyance relay wiring
6	QA90480E запросить цену →		Ld drive wiring

69. Wiring accessory and jigs (P80)

№	Артикул	Альт. артикул	Описание
4	V500010013 запросить цену →		Saddle

70. Accessory детали (P82)

№	Артикул	Альт. артикул	Описание
4	RER70100 запросить цену →		Working table
