Содержание
- Adf/ir узел (P1)
- Внешние детали (P2)
- Внешние детали (P3)
- Внешние детали (P4)
- Operation панель секция (P5)
- Print head секция (P6)
- Ozone воздуховод/ вентилятор мотор секция (P7)
- Iu секция (P8)
- Бункер секция (P9)
- Бункер секция (P10)
- 1st подача бумаги секция (P11)

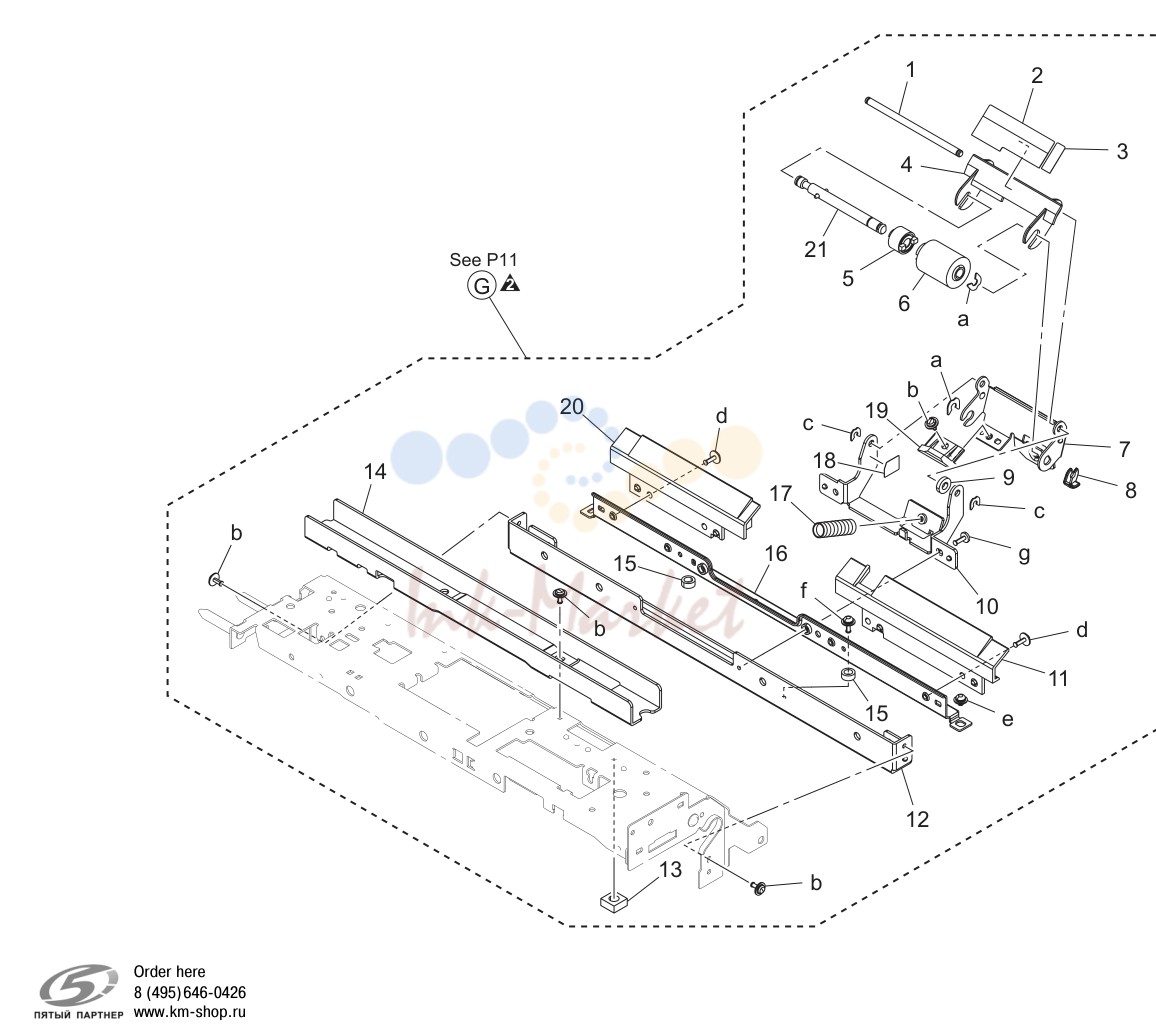

- 1st подача бумаги секция (P12)

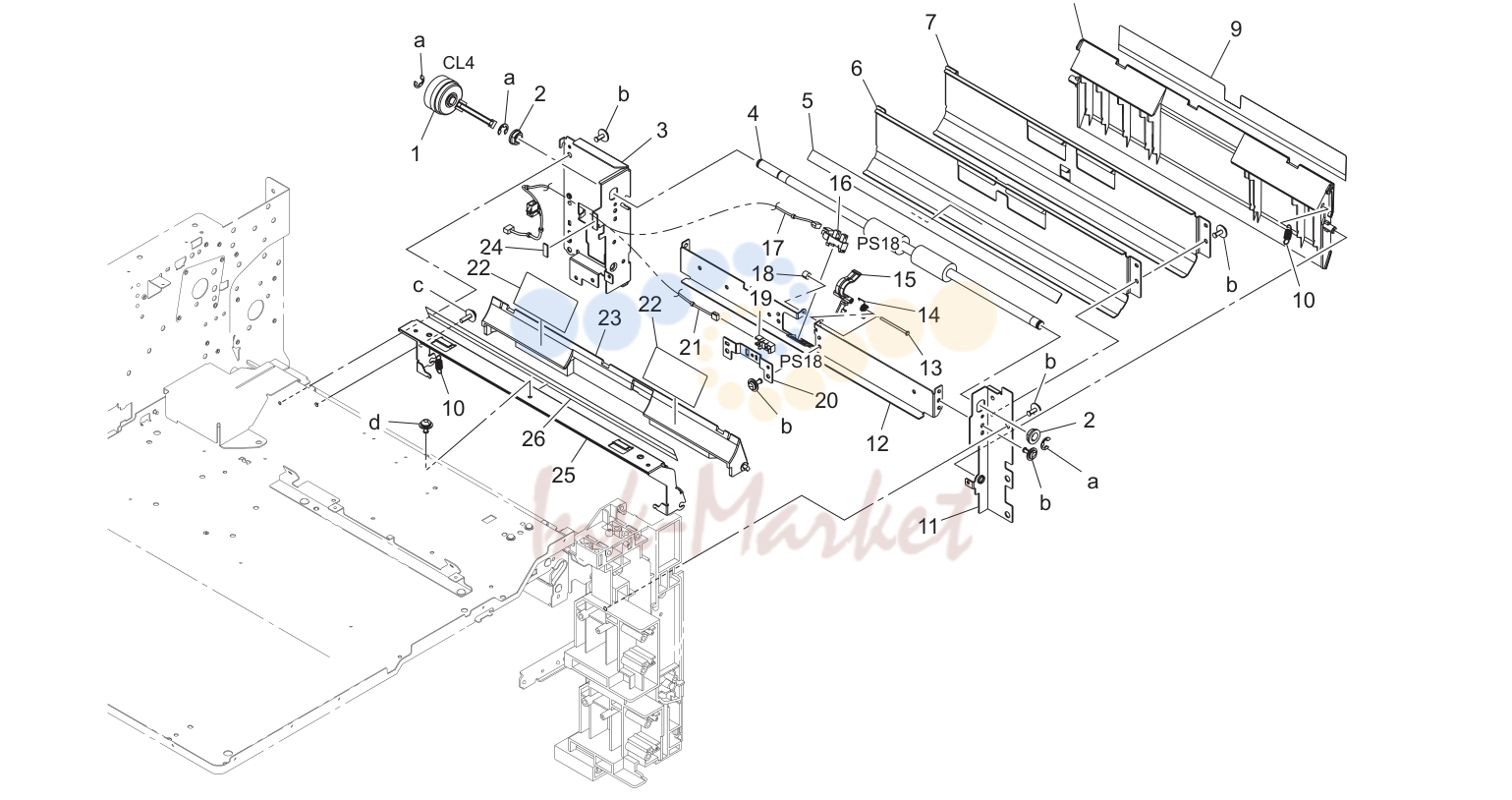

- 2nd подача бумаги секция (P13)

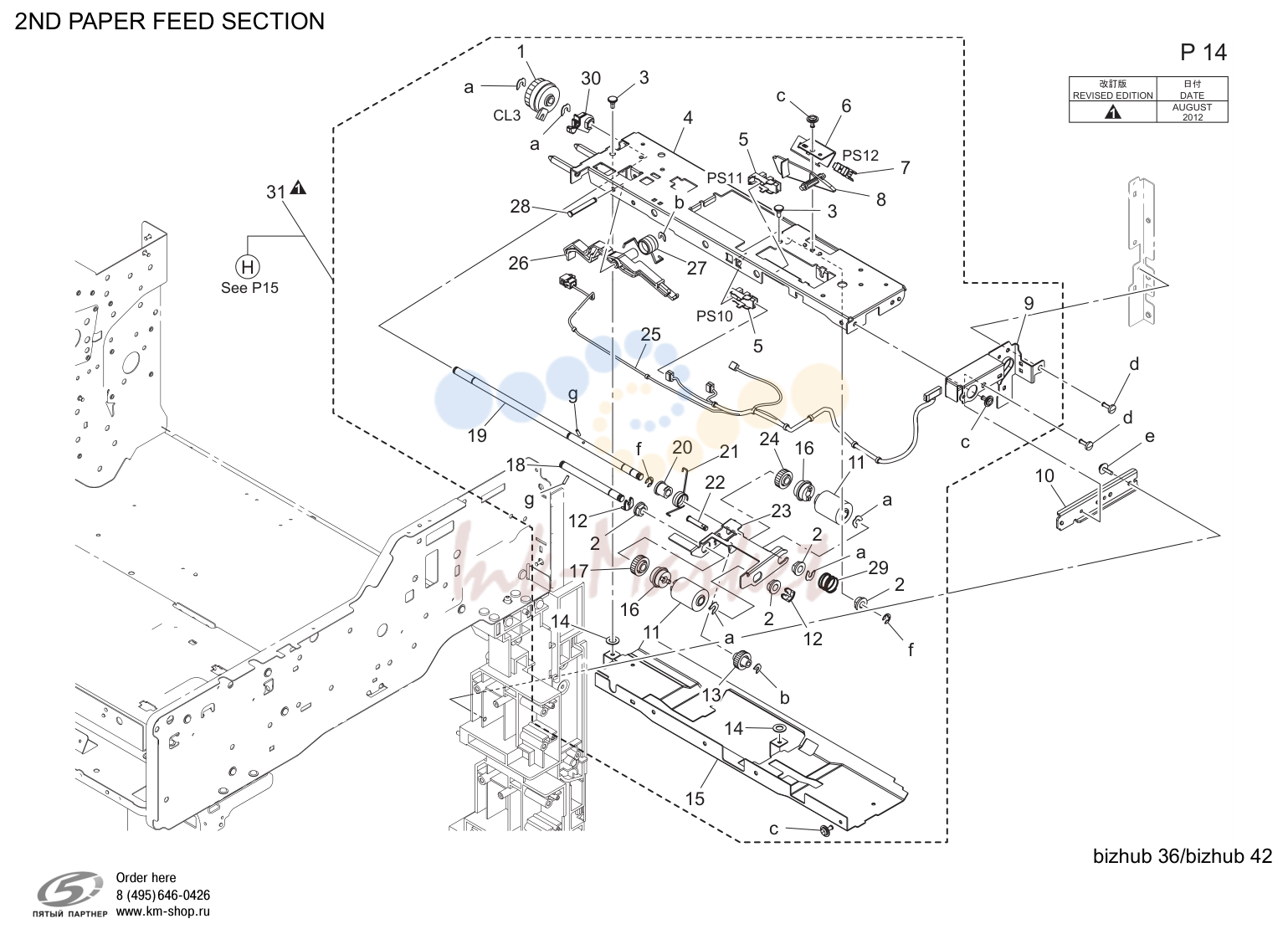

- 2nd подача бумаги секция (P14)

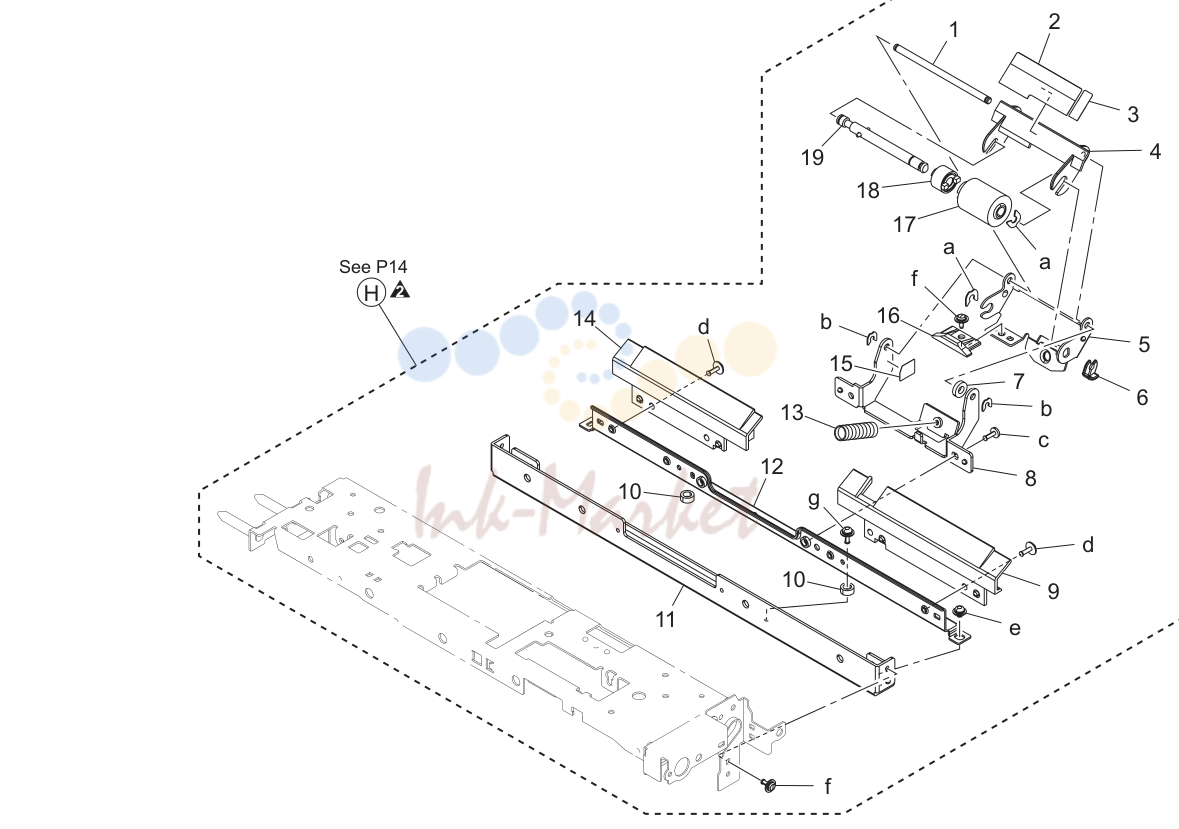

- 2nd подача бумаги секция (P15)

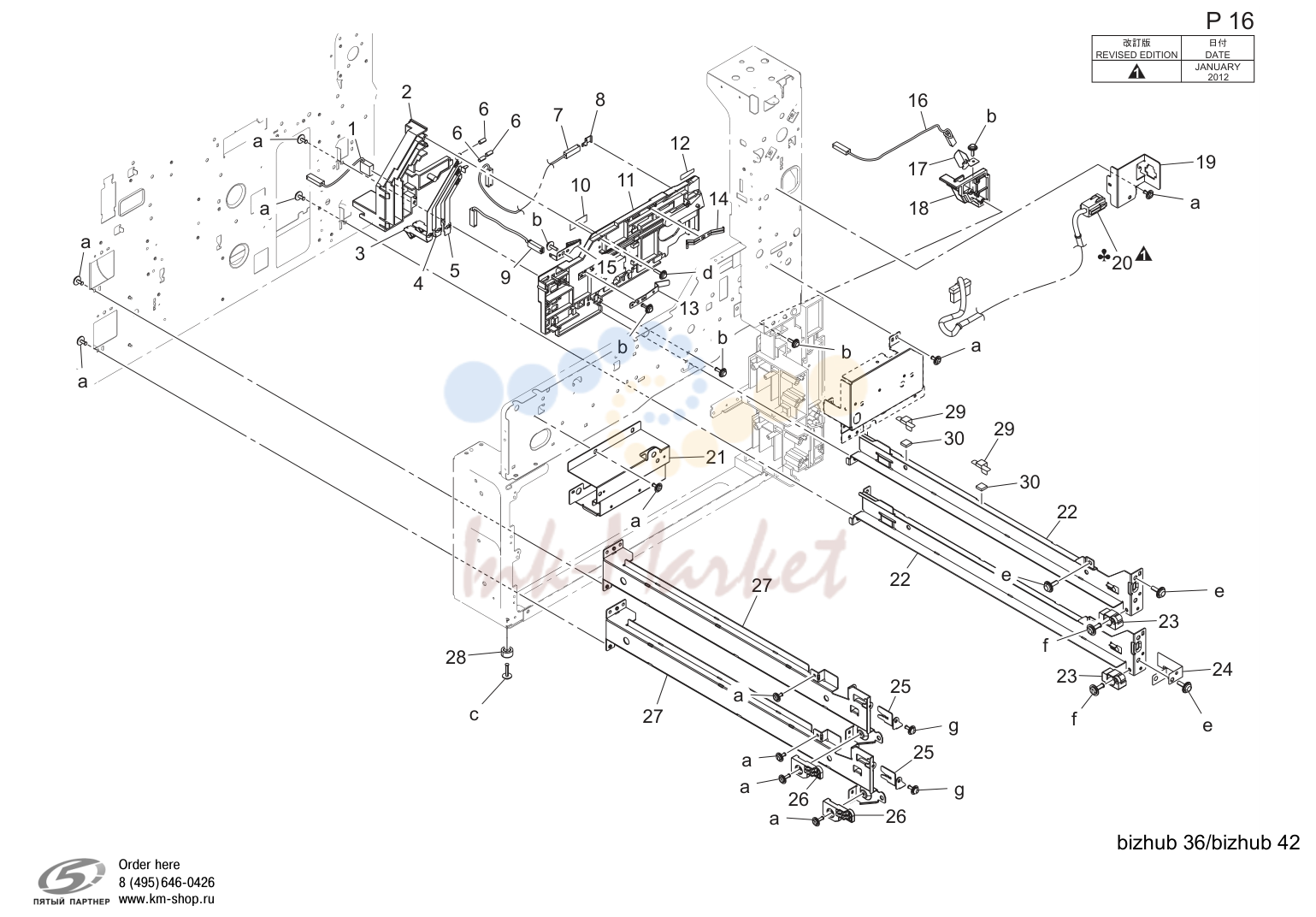

- Iu/ cassette rail секция (P16)

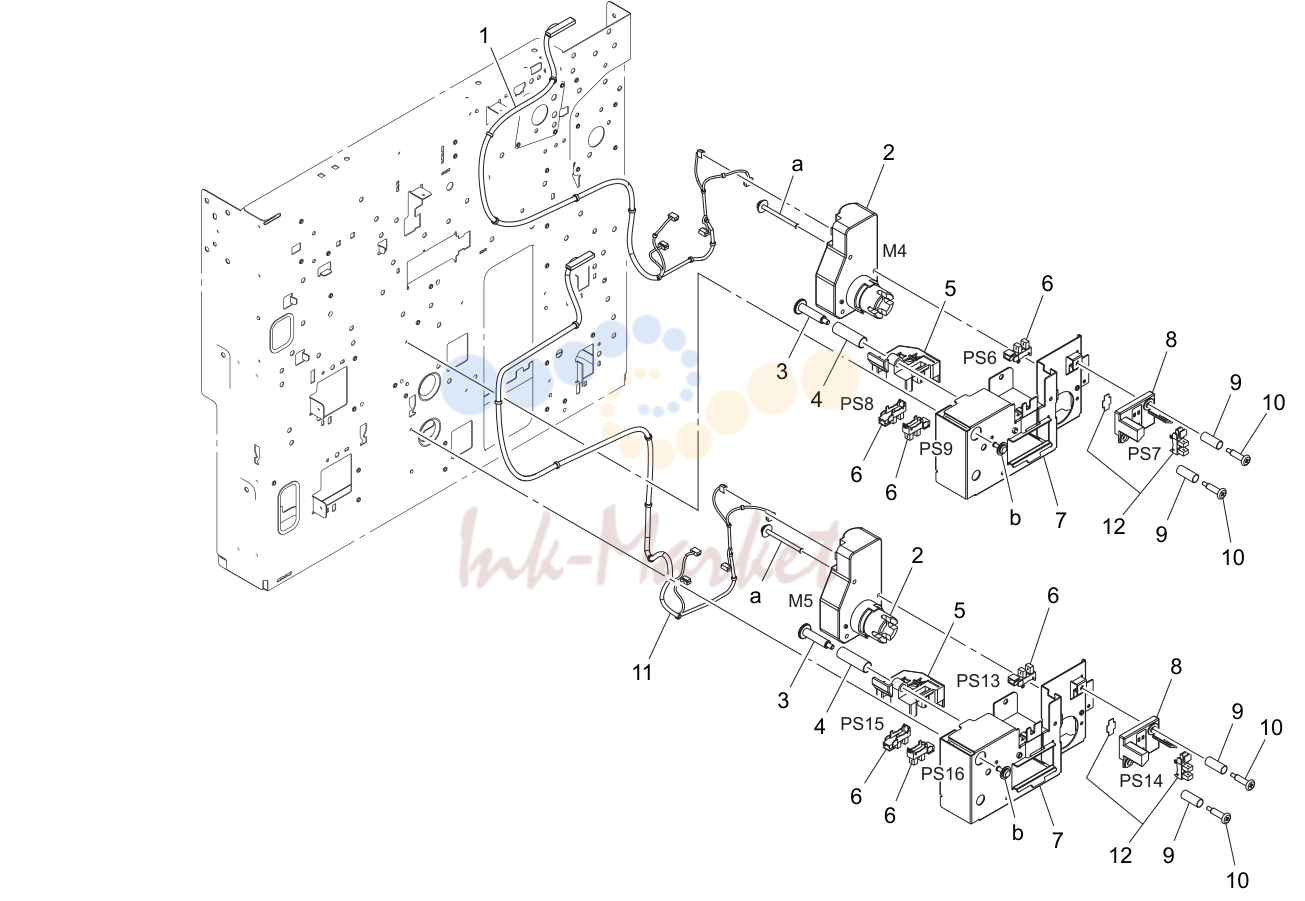

- Cassette секция (P17)

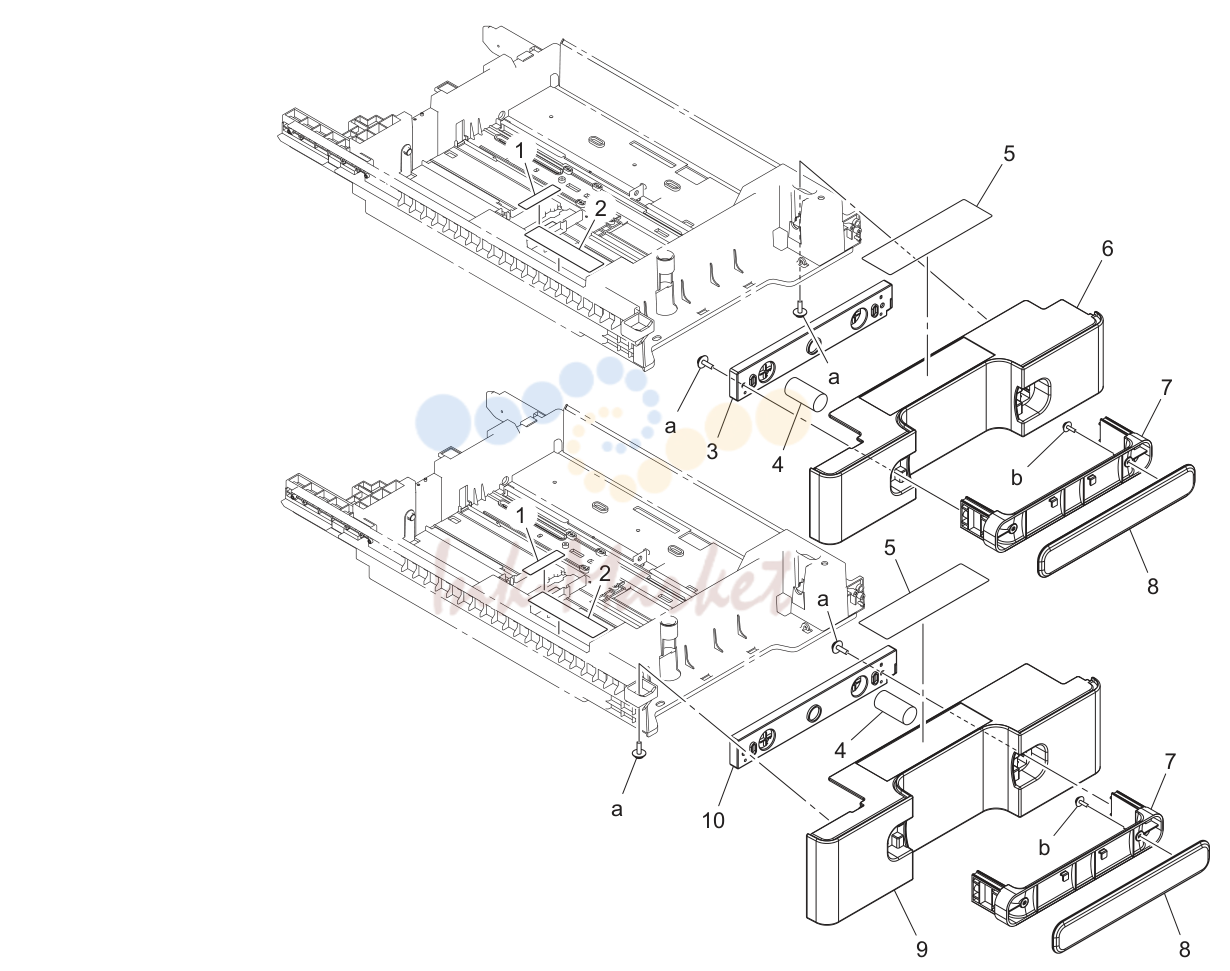

- Cassette секция (P18)

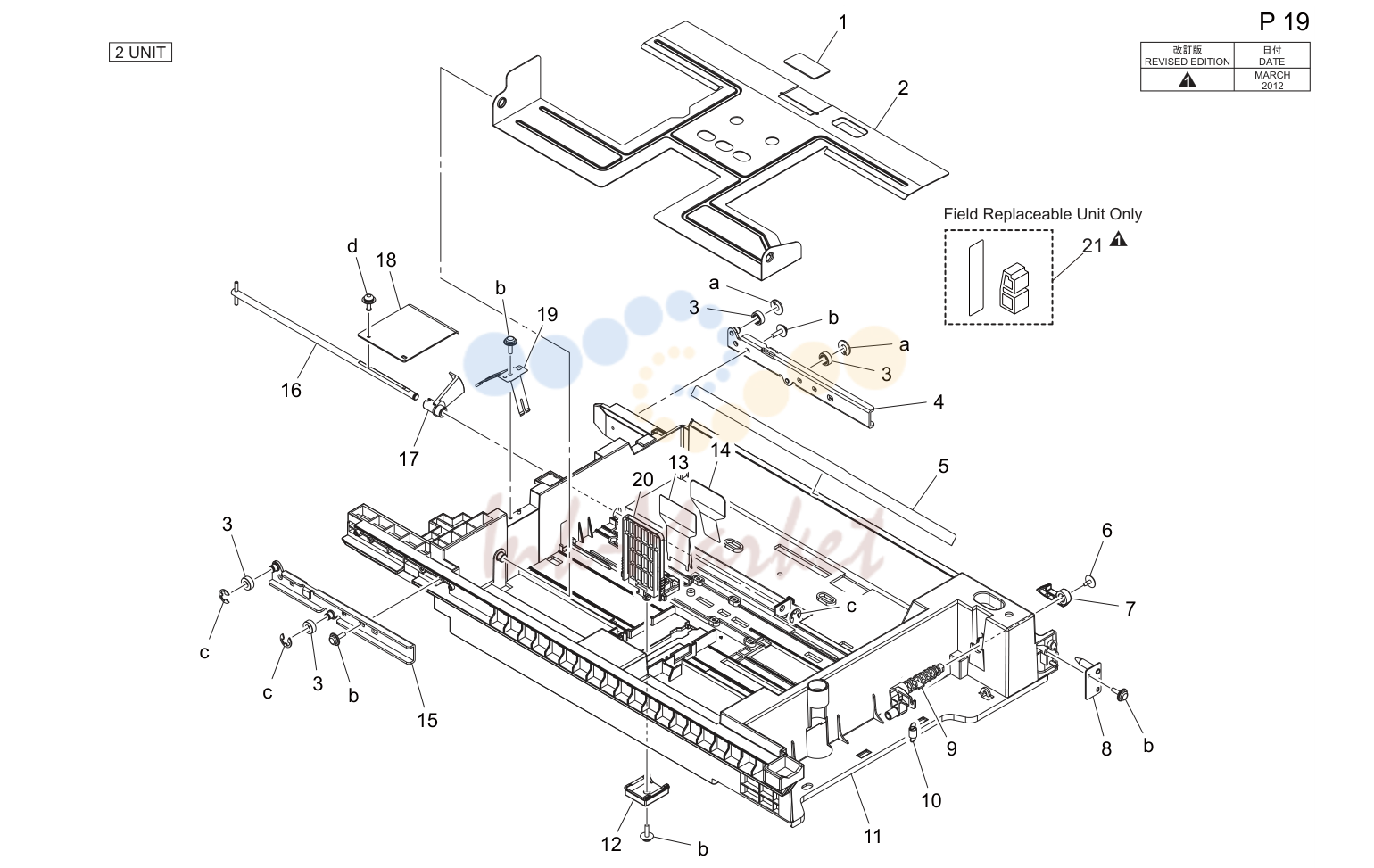

- Cassette секция (P19)

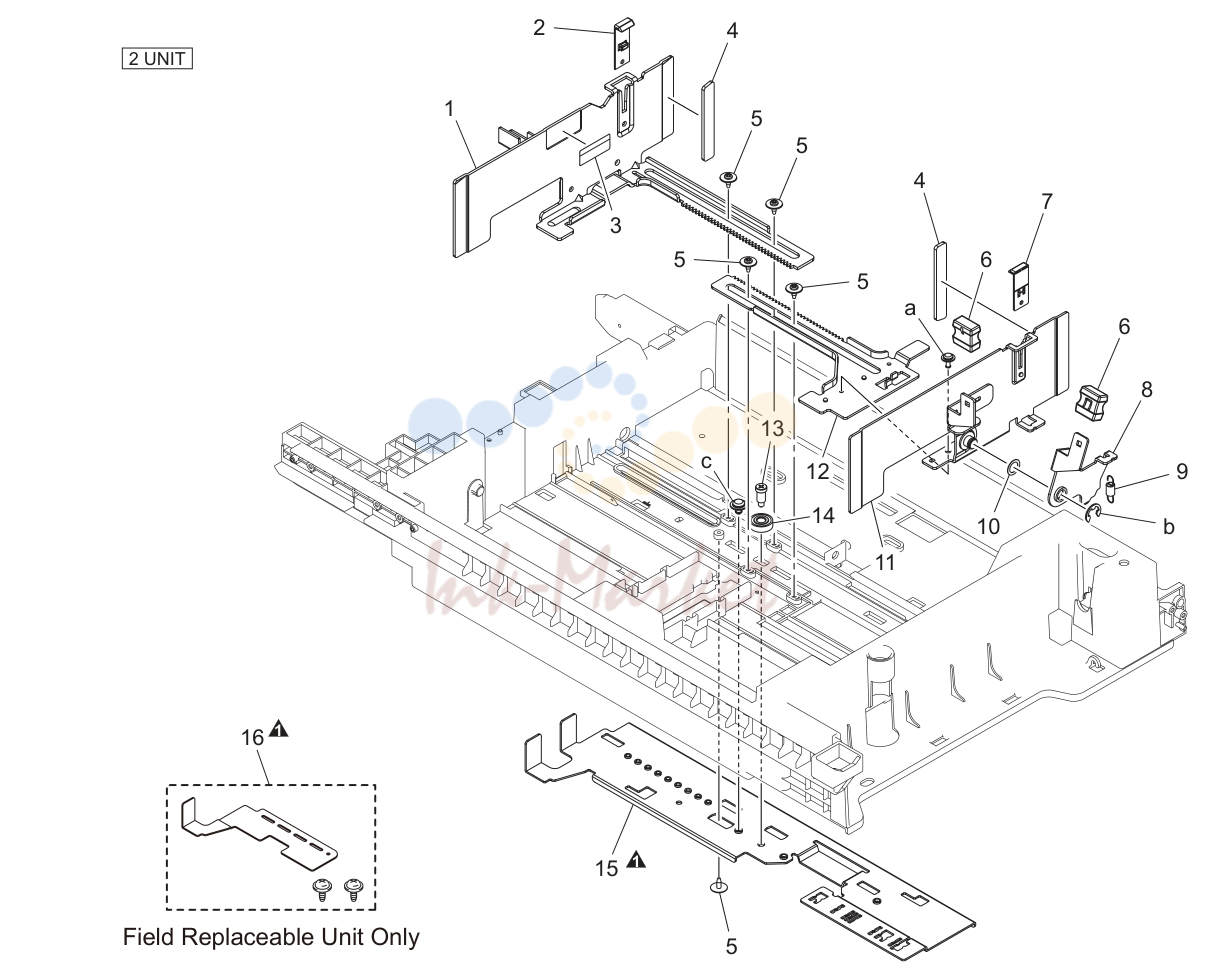

- Cassette секция (P20)

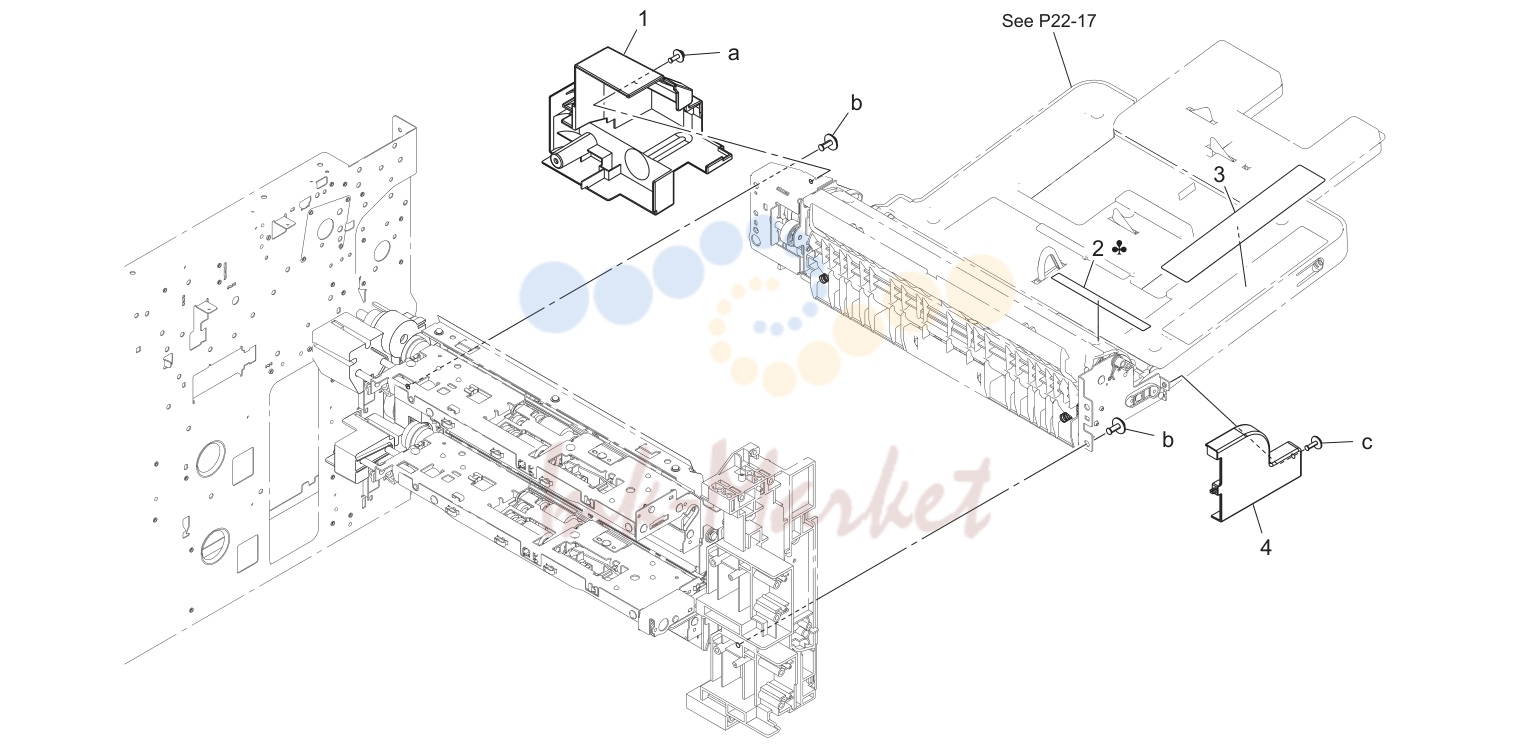

- Manual подача бумаги секция (P21)

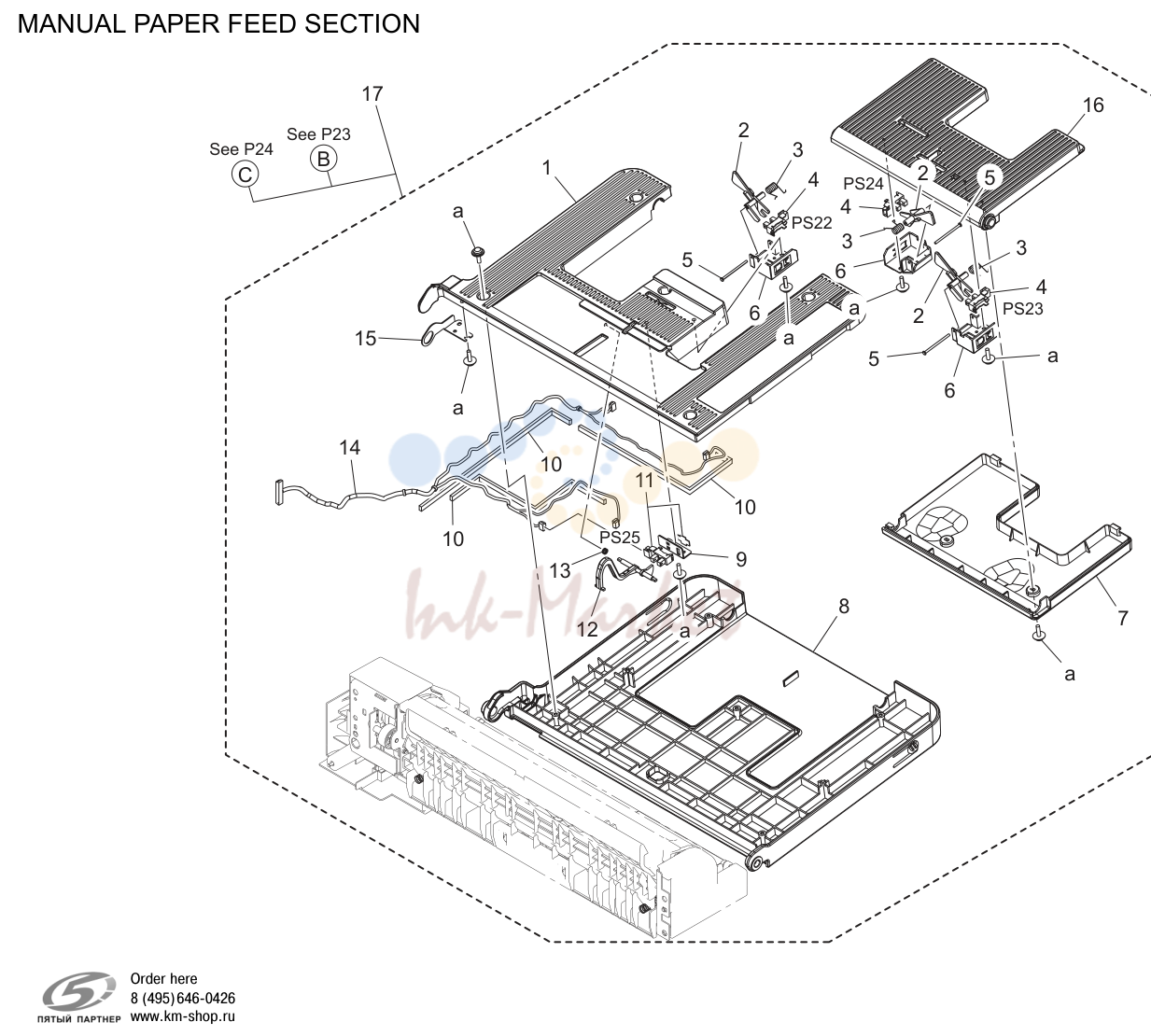

- Manual подача бумаги секция (P22)

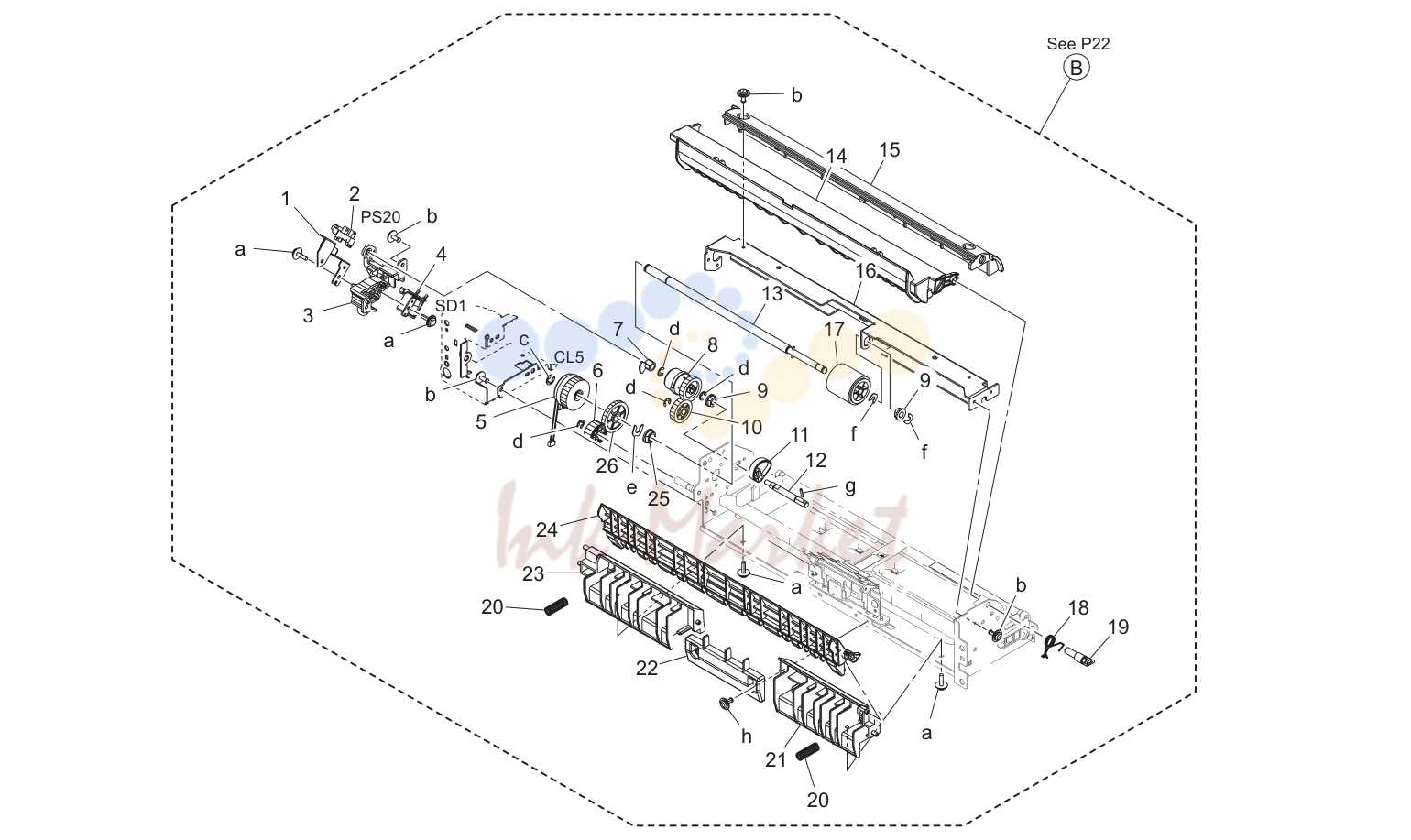

- Manual подача бумаги секция (P23)

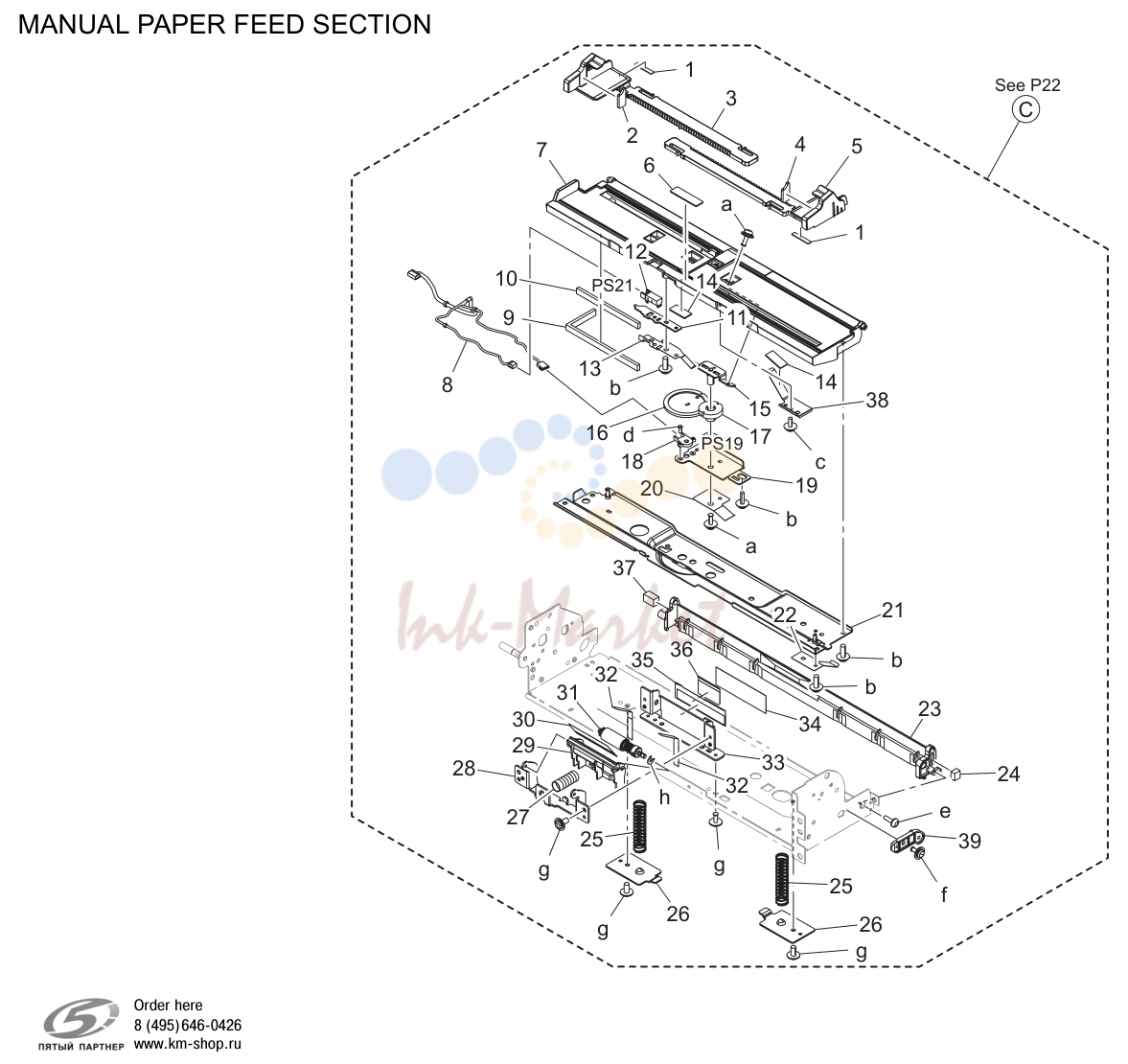

- Manual подача бумаги секция (P24)

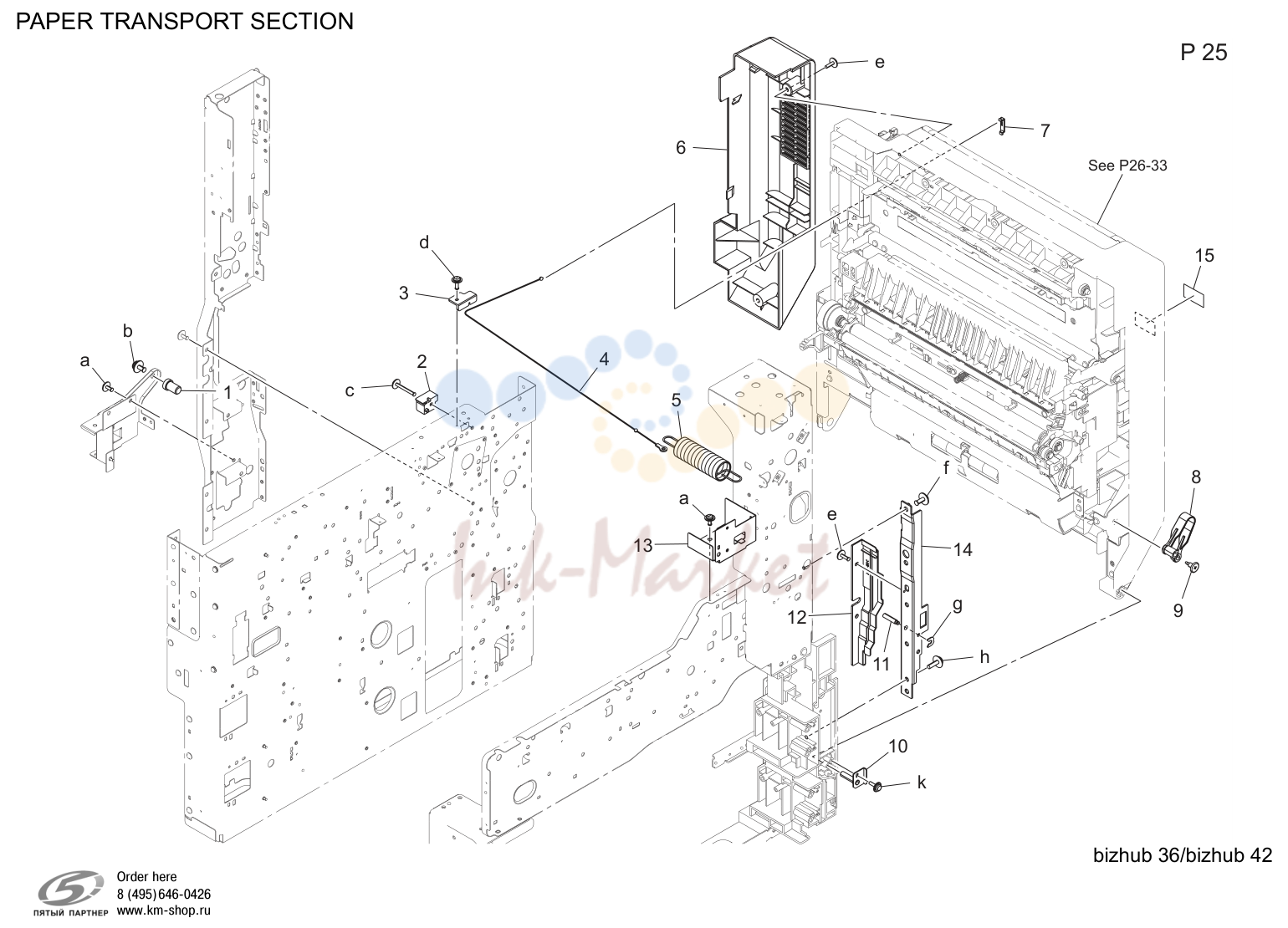

- Paper transport секция (P25)

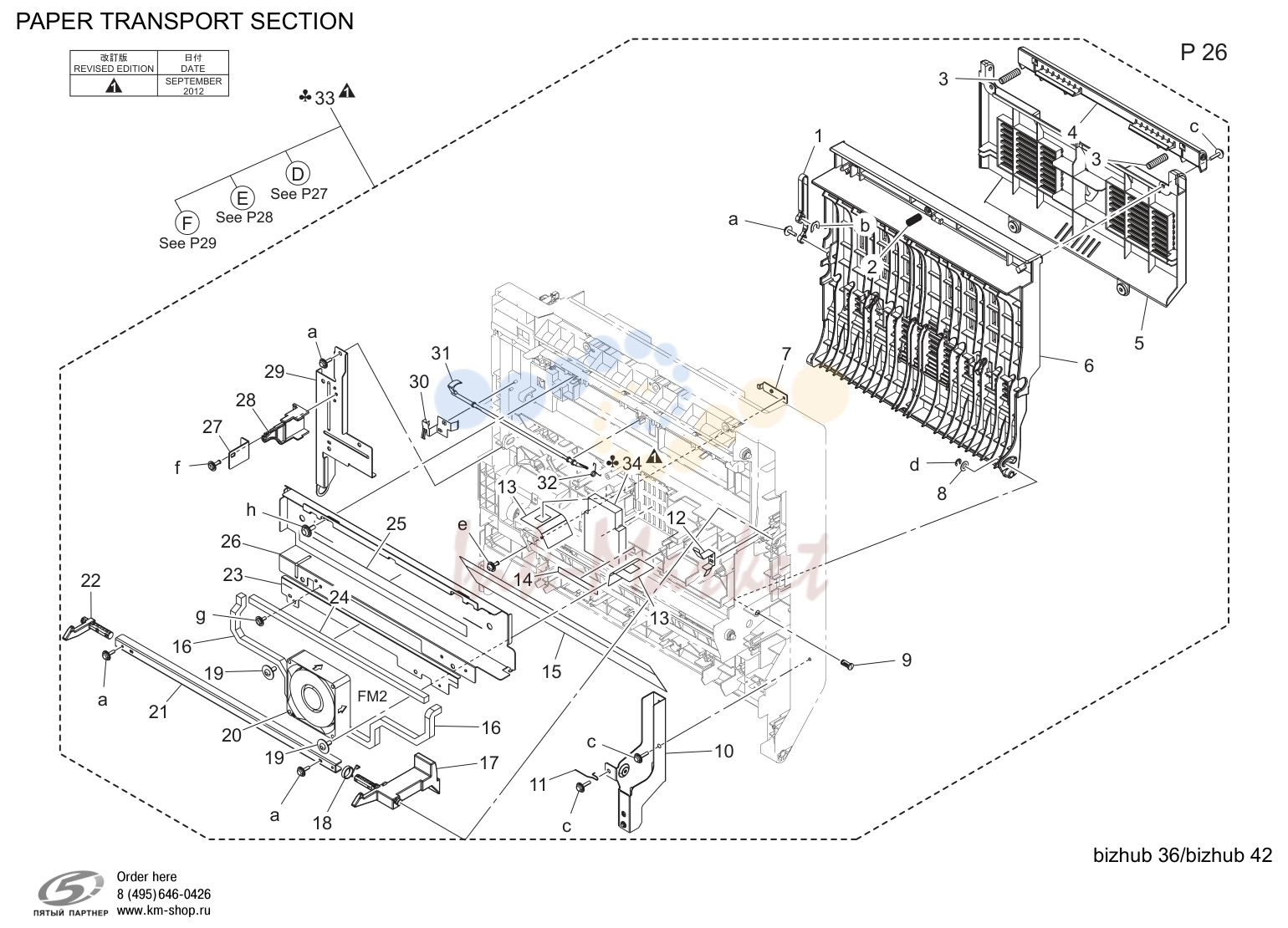

- Paper transport секция (P26)

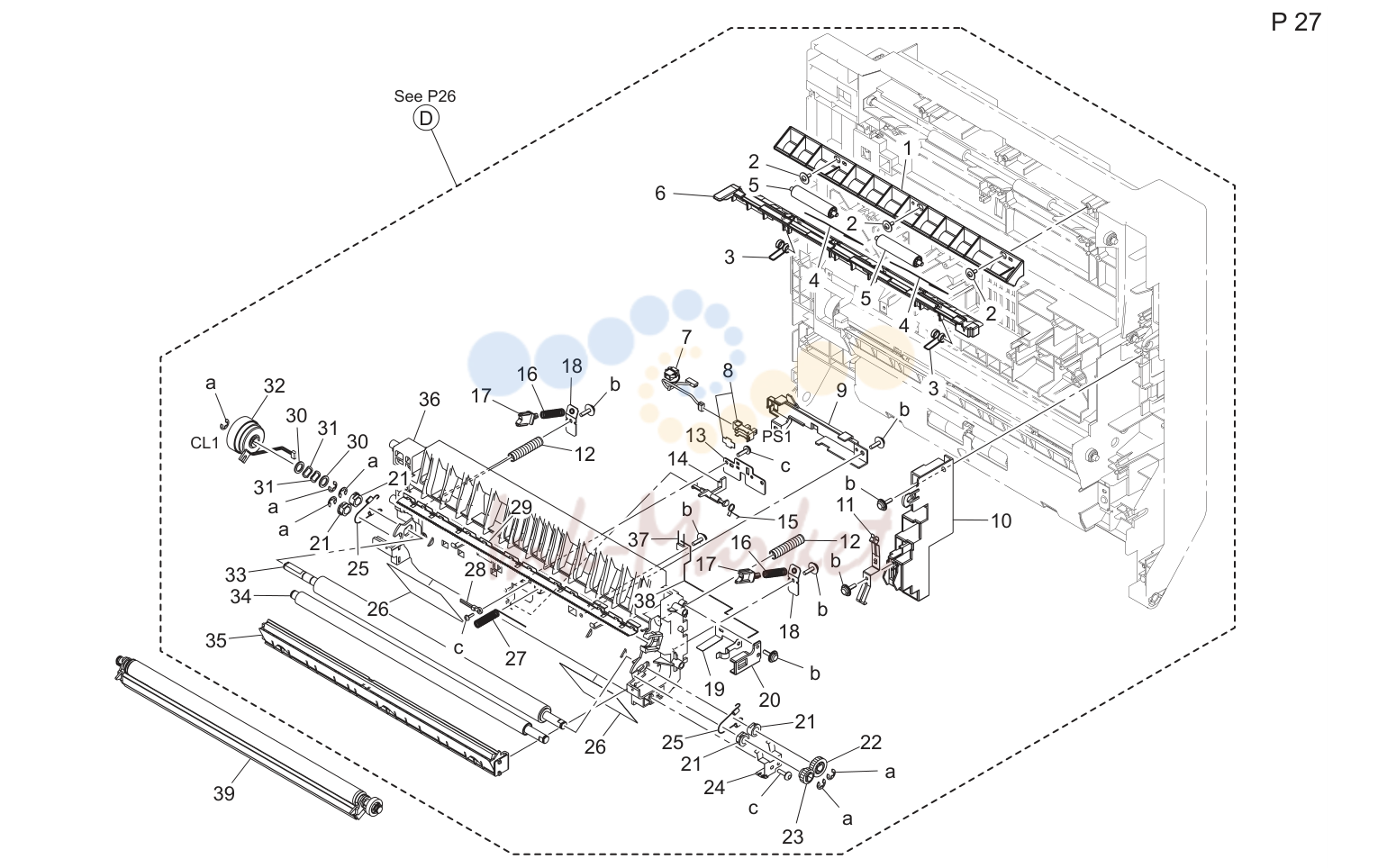

- Paper transport секция (P27)

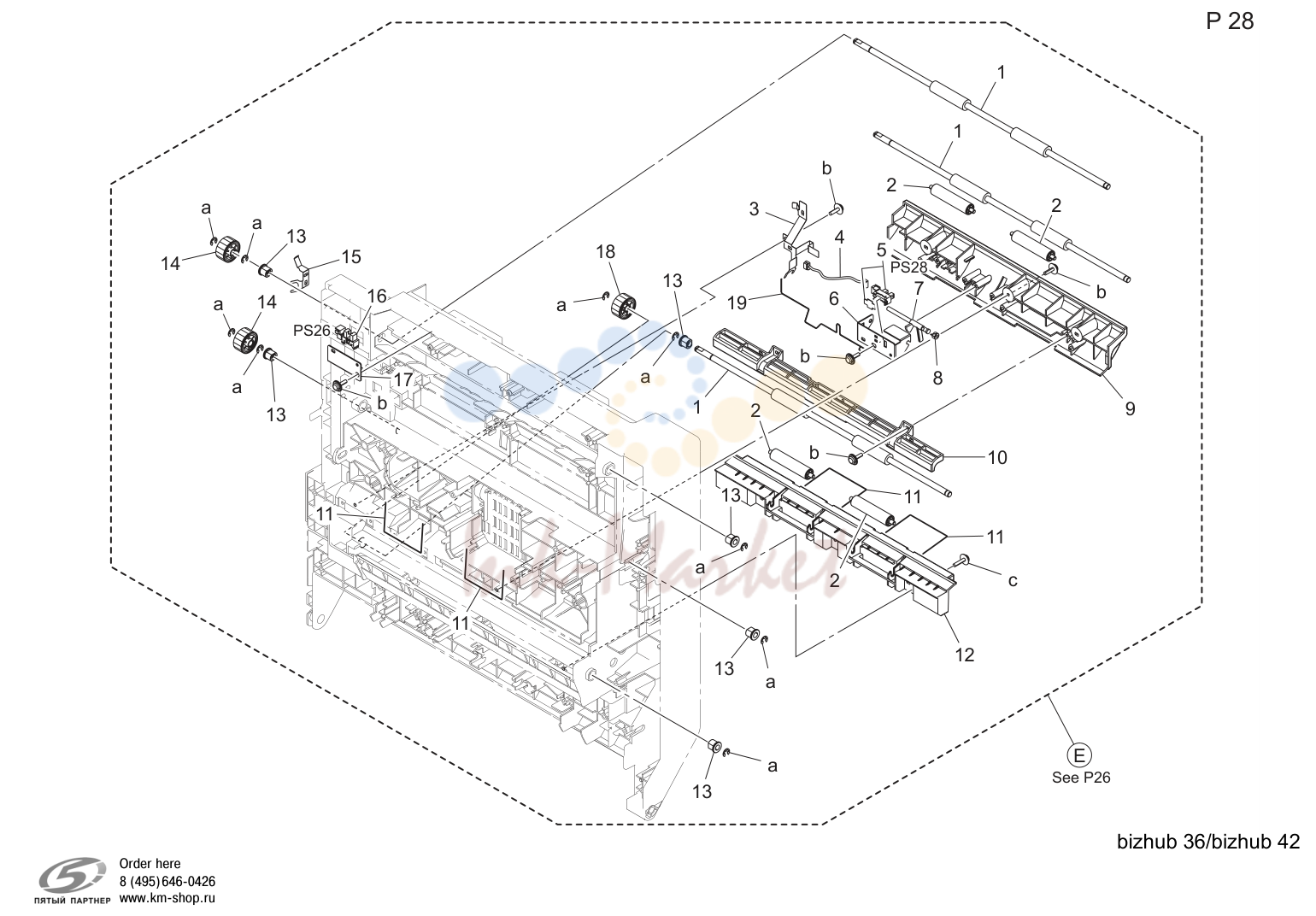

- Paper transport секция (P28)

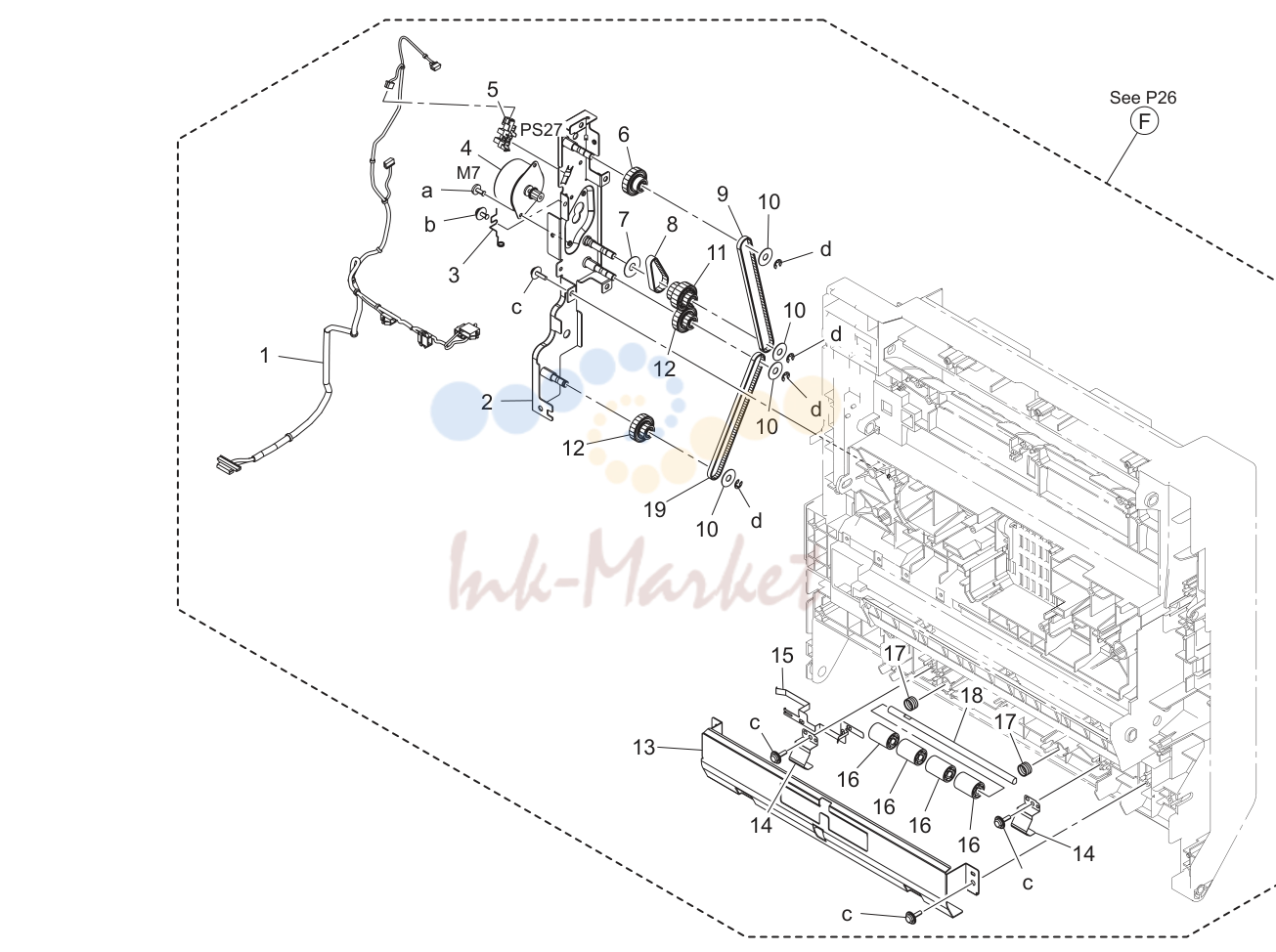

- Paper transport секция (P29)

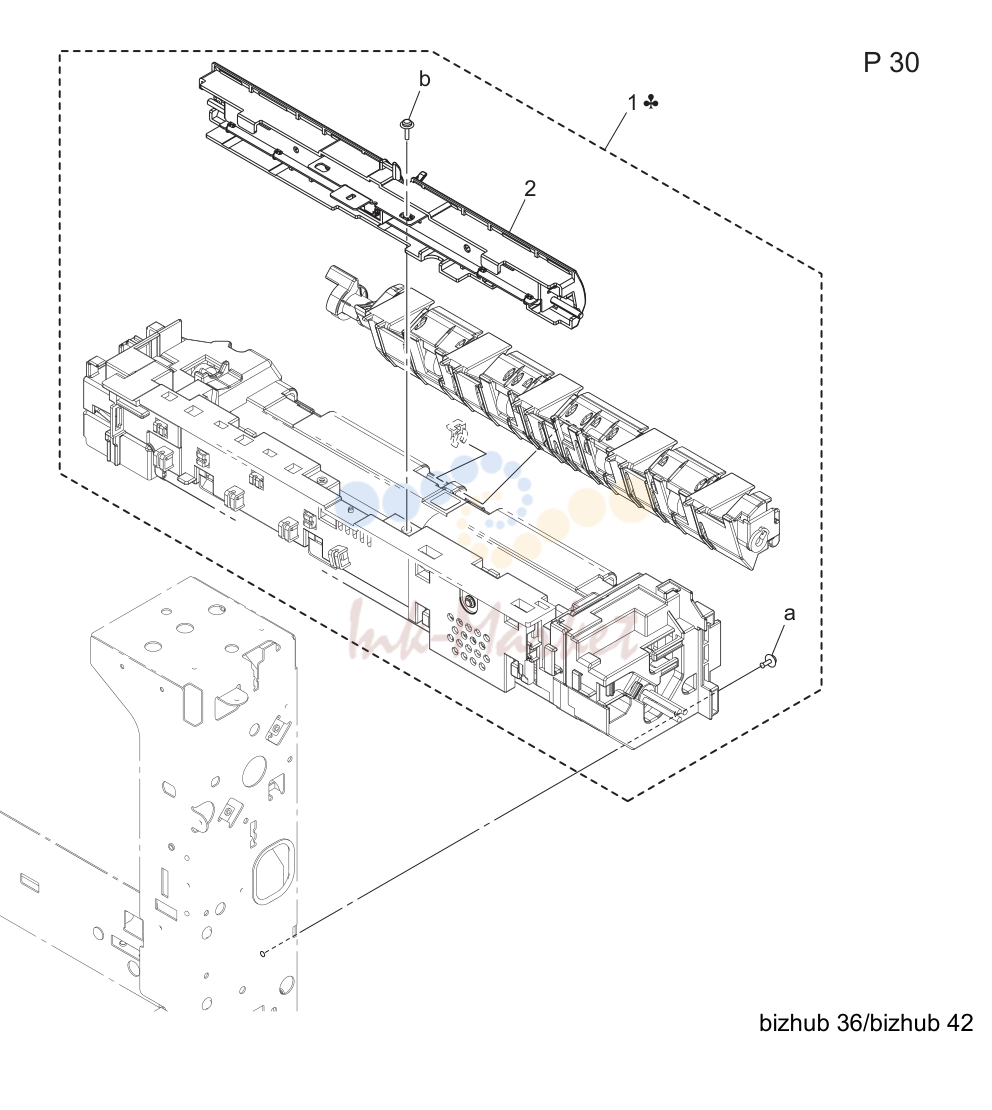

- Печь (закрепление) секция (P30)

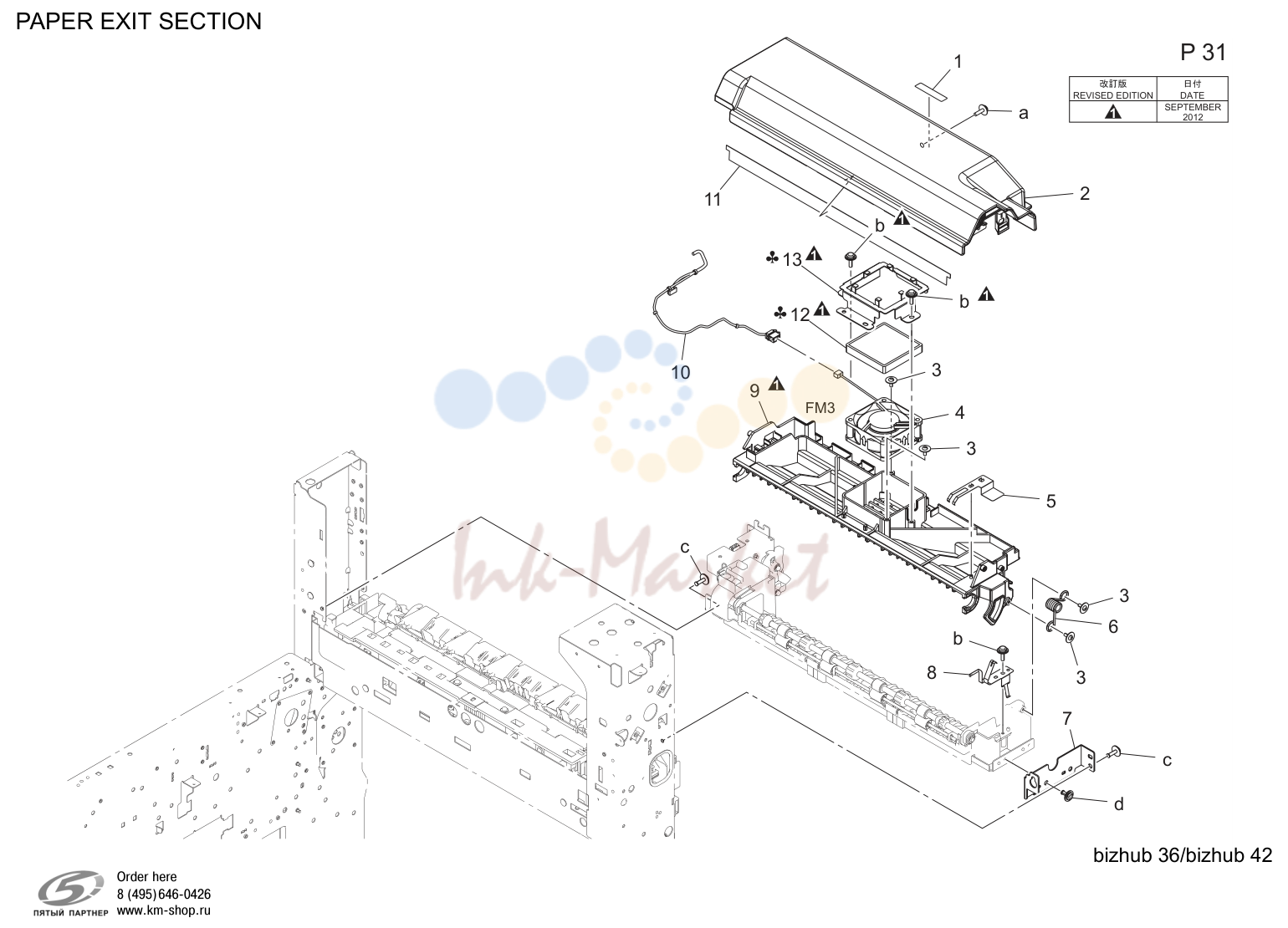

- Выход бумаги секция (P31)

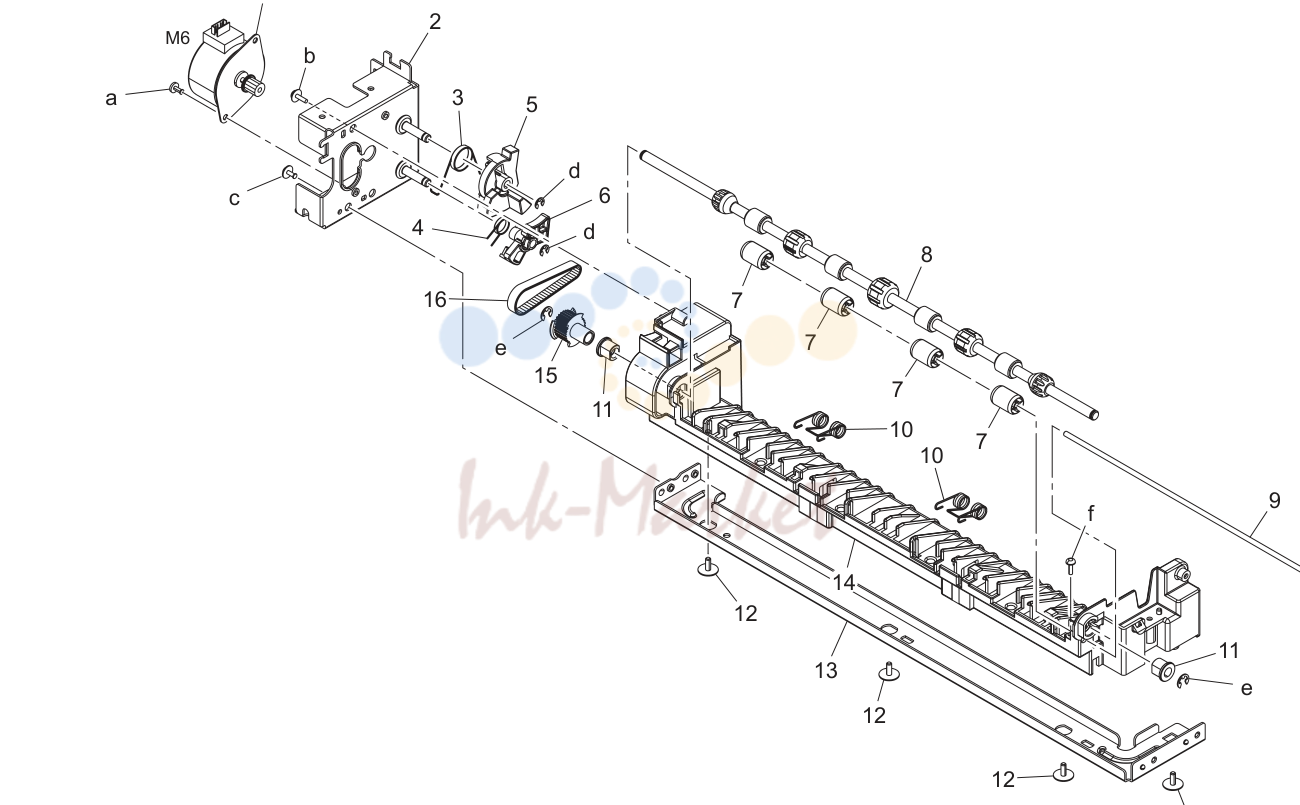

- Выход бумаги секция (P32)
- Бункер/ подача бумаги drive секция (P33)
- Main drive секция (P34)
- Rear рама секция (P35)
- Electrical components (P36)
- Power supply секция
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали

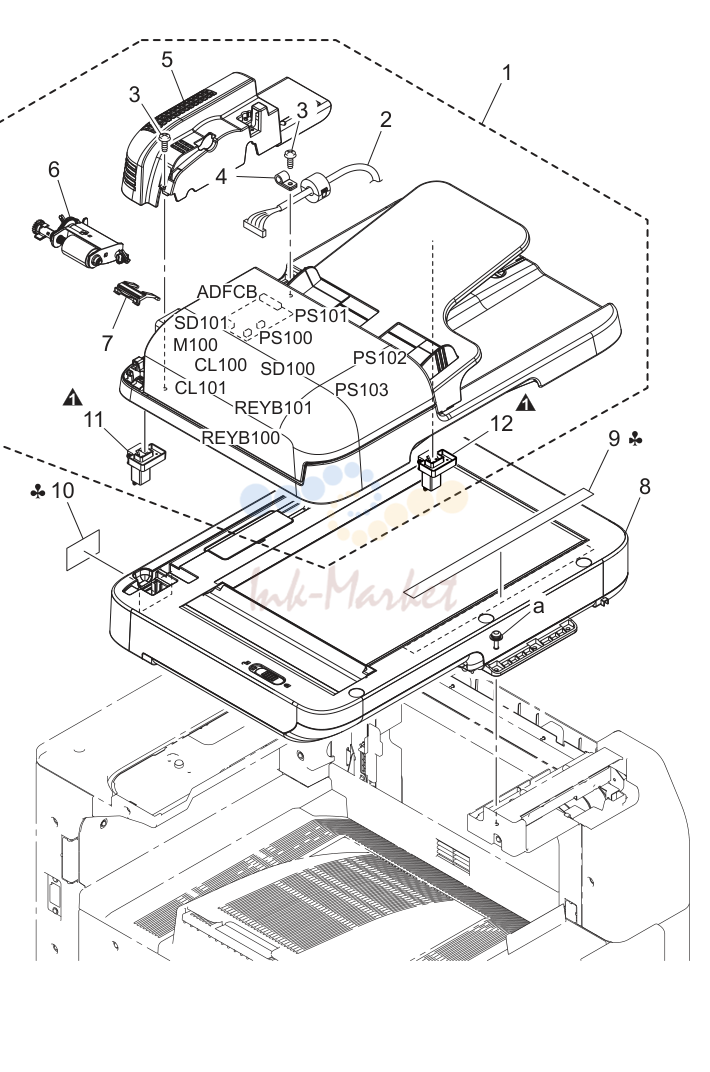

Adf/ir узел (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A121270101 запросить цену → | Conveyance узел | |
| 2 | A121PP0100 запросить цену → | Wire жгут в сборе | |
| 3 | A121PP0300 запросить цену → | Screw | |
| 4 | A121PP0200 запросить цену → | Кабель clamp | |
| 5 | A121PP0000 запросить цену → | Верхняя крышка/rear | |
| 6 | A0CRPP0100 ✓ в наличии | Separator ролик в сборе | |
| 7 | A0CRPP0200 запросить цену → | Separator pad в сборе | |
| 8 | A3EW260101 запросить цену → | Optical узел | |
| 9 | A121944700 запросить цену → | Label prohibit | |
| 9 | A3EW944600 запросить цену → | Label | |
| 10 | A121943900 запросить цену → | Label ccfl | |
| 11 | A121PP0500 запросить цену → | Hinge l | |
| 12 | A121PP0600 запросить цену → | Hinge r |

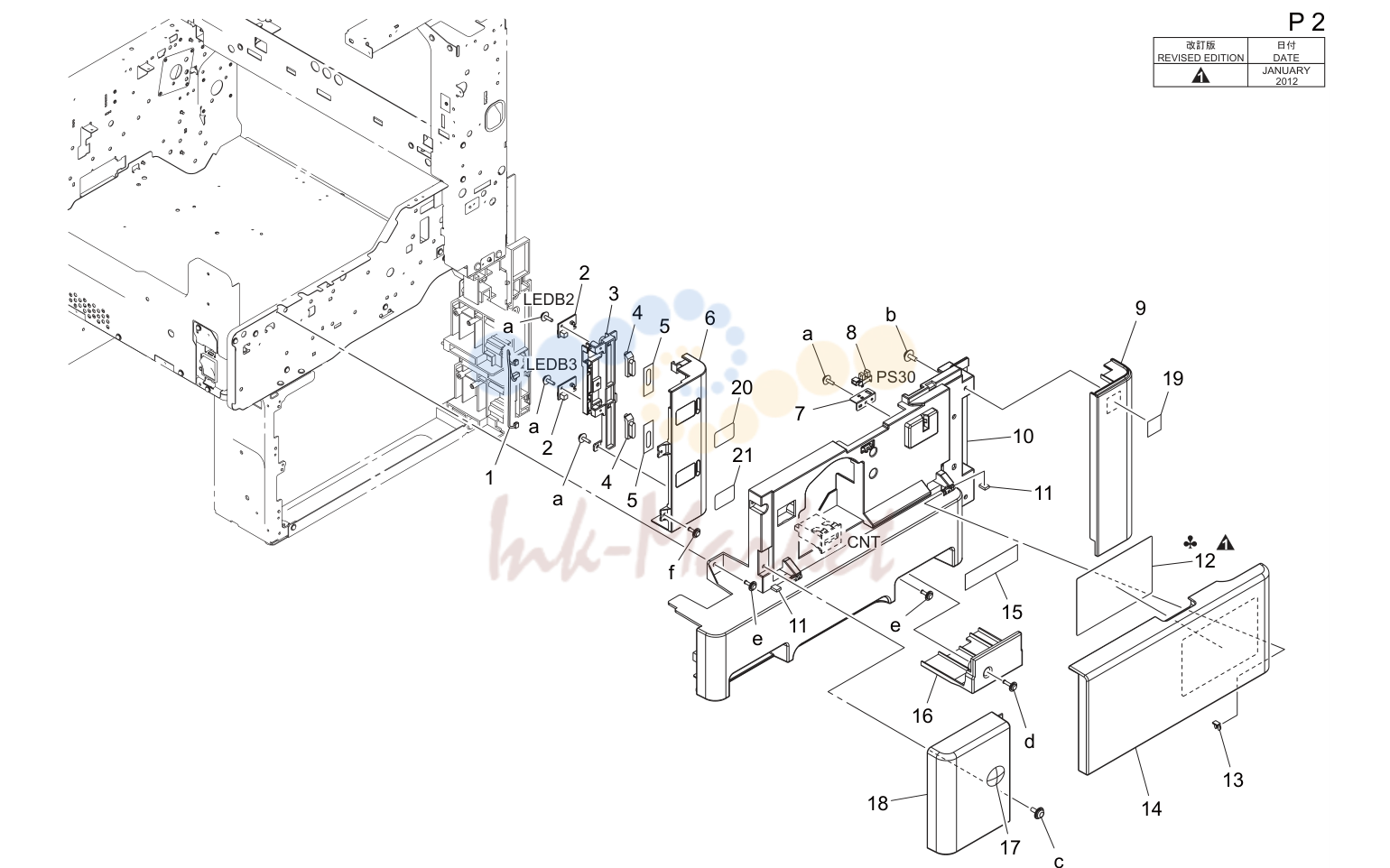

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UDN12601 запросить цену → | Indicating wiring | |
| 2 | A00JH00D00 запросить цену → | Плата в сборе led1 | |
| 3 | A00J168301 запросить цену → | Light blocking крышка | |
| 4 | A0ED162600 запросить цену → | Lens | |
| 5 | A0ED162700 запросить цену → | Light blocking пластина | |
| 6 | A1UD163002 запросить цену → | Крышка | |
| 7 | J06323501 запросить цену → | Кронштейн | |
| 8 | A108M50100 ✓ в наличии | Photointerrupter | |
| 9 | A1UD160901 запросить цену → | Крышка | |
| 10 | A3EW160200 запросить цену → | Крышка /front | |
| 11 | A1UD106100 запросить цену → | Cushion | |
| 12 | A3EW941400 запросить цену → | Label | |
| 12 | A3EW941301 запросить цену → | Label | |
| 14 | A1UD160102 запросить цену → | Крышка /front | |
| 15 | A3EW942200 запросить цену → | Label | |
| 15 | A45X942200 запросить цену → | Label | |
| 16 | A3EW160500 запросить цену → | Крышка /front | |
| 17 | A00J945500 запросить цену → | Logo mark | |
| 18 | A3EW160300 запросить цену → | Крышка /left front | |
| 19 | A011946200 запросить цену → | Label emperon | |
| 20 | A02E941900 запросить цену → | Label number 2 | |
| 21 | A093940100 запросить цену → | Label indication 3rd |

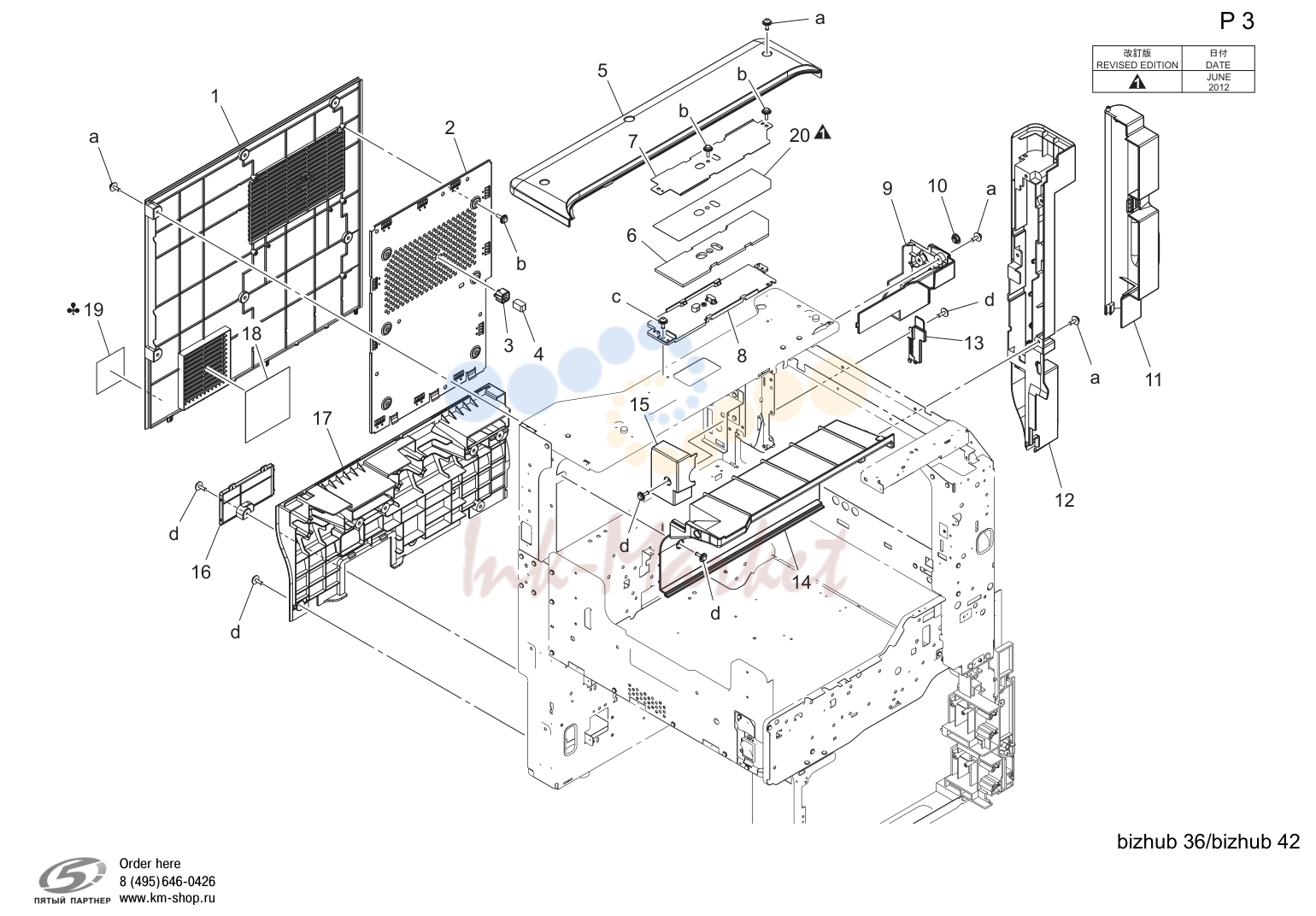

Внешние детали (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A3EW164101 запросить цену → | Крышка | |
| 2 | A3EW130300 запросить цену → | Shield крышка | |
| 3 | A3EW138000 запросить цену → | Направляющая | |
| 4 | A3EWM90400 запросить цену → | Gasket | |
| 5 | A3EW170700 запросить цену → | Read крышка | |
| 6 | A3EW134100 запросить цену → | Cushion | |
| 7 | A3EW134001 запросить цену → | Крышка part | |
| 8 | A3EW121600 запросить цену → | Направляющая part | |
| 9 | A3EW171801 запросить цену → | Read крышка | |
| 10 | A00J169100 запросить цену → | Крышка | |
| 11 | A1UD162600 запросить цену → | Крышка /right rear | |
| 12 | A3EW162500 запросить цену → | Крышка | |
| 13 | A1UD162800 запросить цену → | Крышка | |
| 14 | A3EW161200 запросить цену → | Read крышка /rear | |
| 15 | A1UD161301 запросить цену → | Read крышка /rear | |
| 16 | A1UD161101 запросить цену → | Крышка /rear | |
| 17 | A3EW161000 запросить цену → | Крышка /rear | |
| 18 | A02E148400 запросить цену → | Filter | |
| 19 | A00J945000 запросить цену → | Label only connect | |
| 20 | A3EW131500 запросить цену → | Spacer |

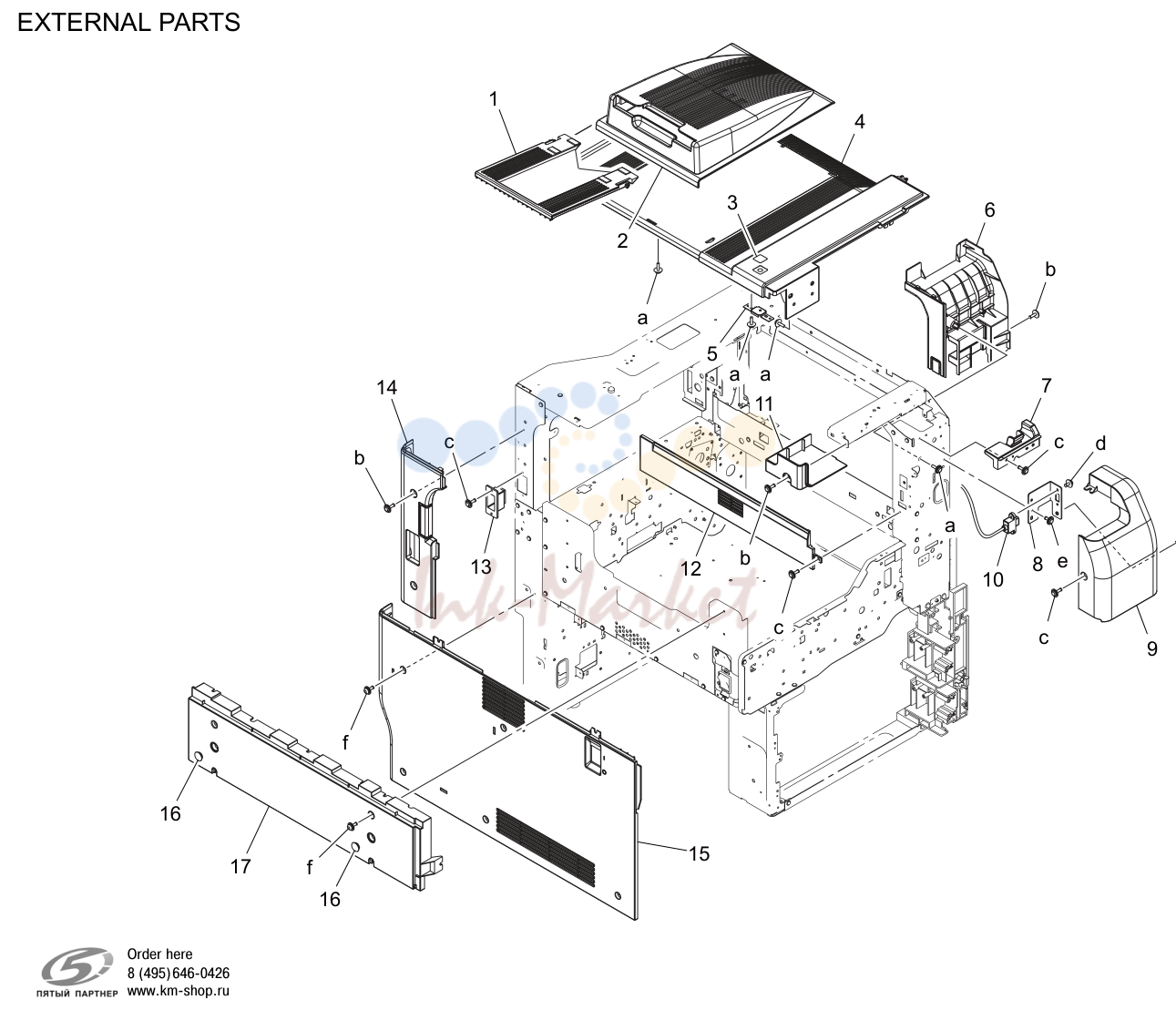

Внешние детали (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A083895301 запросить цену → | Tray | |
| 2 | A3EW162101 запросить цену → | Tray | |
| 3 | A02E941700 запросить цену → | Label jam/adu | |
| 4 | A3EW162001 запросить цену → | Крышка /upper | |
| 5 | A1UD161500 запросить цену → | Креплениеing пластина | |
| 6 | A3EW171200 запросить цену → | Read крышка /inside | |
| 7 | A3EW171101 запросить цену → | Read крышка /upper | |
| 8 | A3EW121300 запросить цену → | Fixing пластина | |
| 9 | A3EW171400 запросить цену → | Read крышка /front | |
| 10 | A3EWN14101 запросить цену → | Relay жгут | |
| 11 | A3EW171000 запросить цену → | Read крышка | |
| 12 | A1UD161800 запросить цену → | Крышка | |
| 13 | A3EWN13100 запросить цену → | Fns relay жгут | |
| 14 | A3EW160600 запросить цену → | Крышка /left | |
| 15 | A3EW160700 запросить цену → | Крышка /left | |
| 16 | A00J169100 запросить цену → | Крышка | |
| 17 | A3EW162201 запросить цену → | Tray /left |

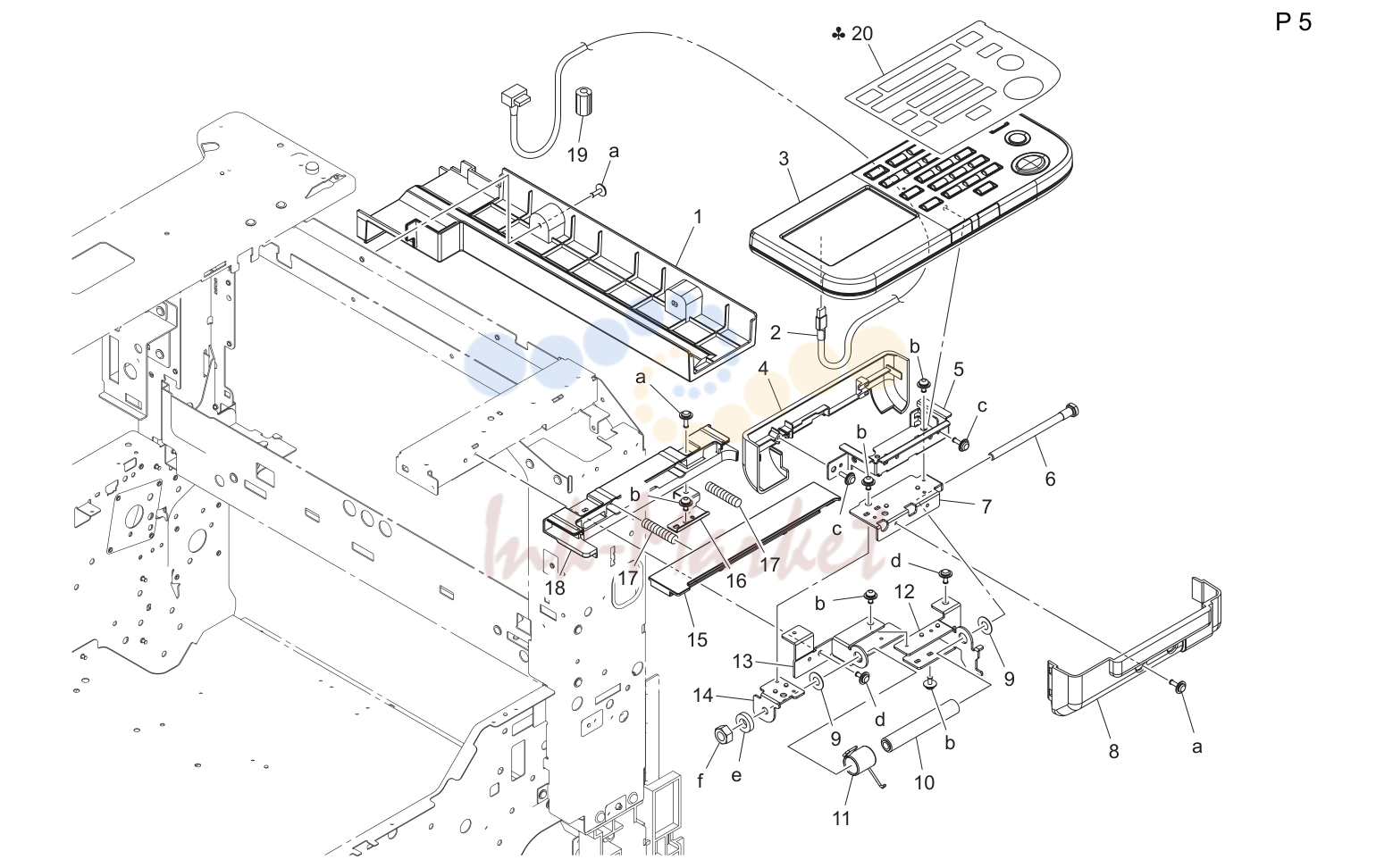

Operation панель секция (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A3EW171300 запросить цену → | Read крышка | |
| 2 | A3EWN14002 запросить цену → | Relay жгут | |
| 3 | A3EWM70002 запросить цену → | Панель в сборе | |
| 4 | A3EW191100 запросить цену → | Крышка | |
| 5 | A3EW190200 запросить цену → | Support пластина | |
| 6 | A3EW190601 запросить цену → | Support screw | |
| 7 | A3EW191501 запросить цену → | Креплениеing пластина | |
| 8 | A3EW191000 запросить цену → | Крышка | |
| 9 | A00J191900 запросить цену → | Washer | |
| 10 | A3EW191700 запросить цену → | Collar | |
| 11 | A3EW191900 запросить цену → | Torsion coil пружина | |
| 12 | A3EW190101 запросить цену → | Креплениеing пластина | |
| 13 | A3EW192001 запросить цену → | Креплениеing пластина | |
| 14 | A3EW191601 запросить цену → | Креплениеing пластина | |
| 15 | A3EW172000 запросить цену → | Read крышка /upper | |
| 16 | A3EW191800 запросить цену → | Креплениеing пластина | |
| 17 | A3EW172101 запросить цену → | Compressing coil пружина | |
| 18 | A3EW171500 запросить цену → | Read крышка /lower | |
| 19 | A3EWM90300 запросить цену → | Ferritecore | |
| 20 | A3EW950100 запросить цену → | Sheet | |
| 20 | A3EW950800 запросить цену → | Sheet | |
| 20 | A3EW950600 запросить цену → | Sheet | |
| 20 | A3EW950400 запросить цену → | Sheet |

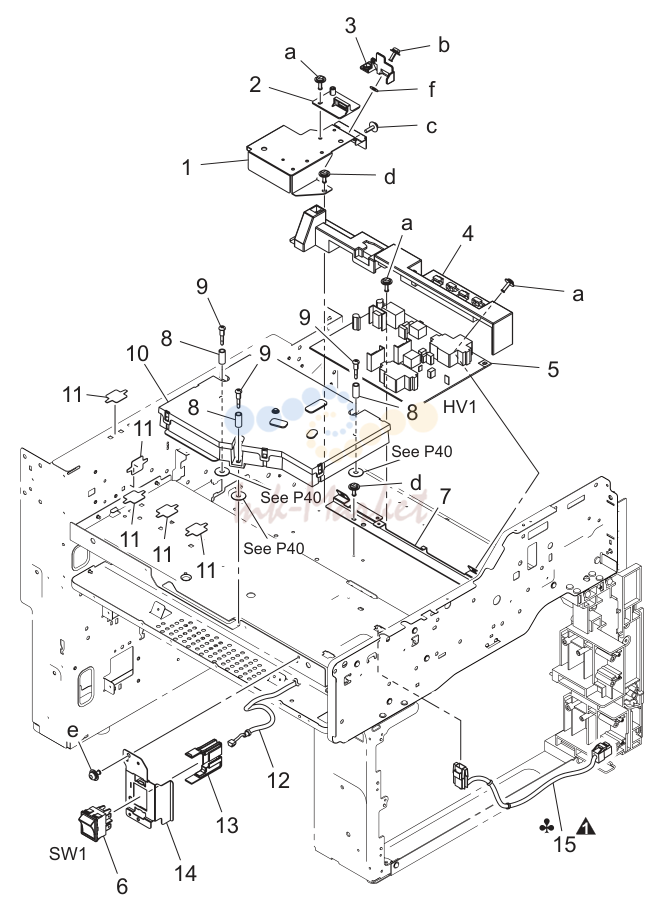

Print head секция (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD104001 запросить цену → | Креплениеing пластина | |
| 2 | A1UD104101 запросить цену → | Держатель | |
| 3 | A1UD104201 запросить цену → | Крышка | |
| 4 | A1UD131000 запросить цену → | Крышка | |
| 5 | A1UDM40301 запросить цену → | High voltage узел | |
| 6 | A2WUM60000 запросить цену → | Rocker выключатель | |
| 10 | A3EWR70000 запросить цену → | Print head в сборе | |
| 11 | A1UD104500 запросить цену → | Уплотнитель | |
| 12 | A3EWN12Y00 запросить цену → | Ac control жгут | |
| 13 | A2WU135300 запросить цену → | Крышка | |
| 14 | A3EW121400 запросить цену → | Креплениеing пластина | |
| 15 | A1UDN11600 запросить цену → | Heater relay жгут /1 |

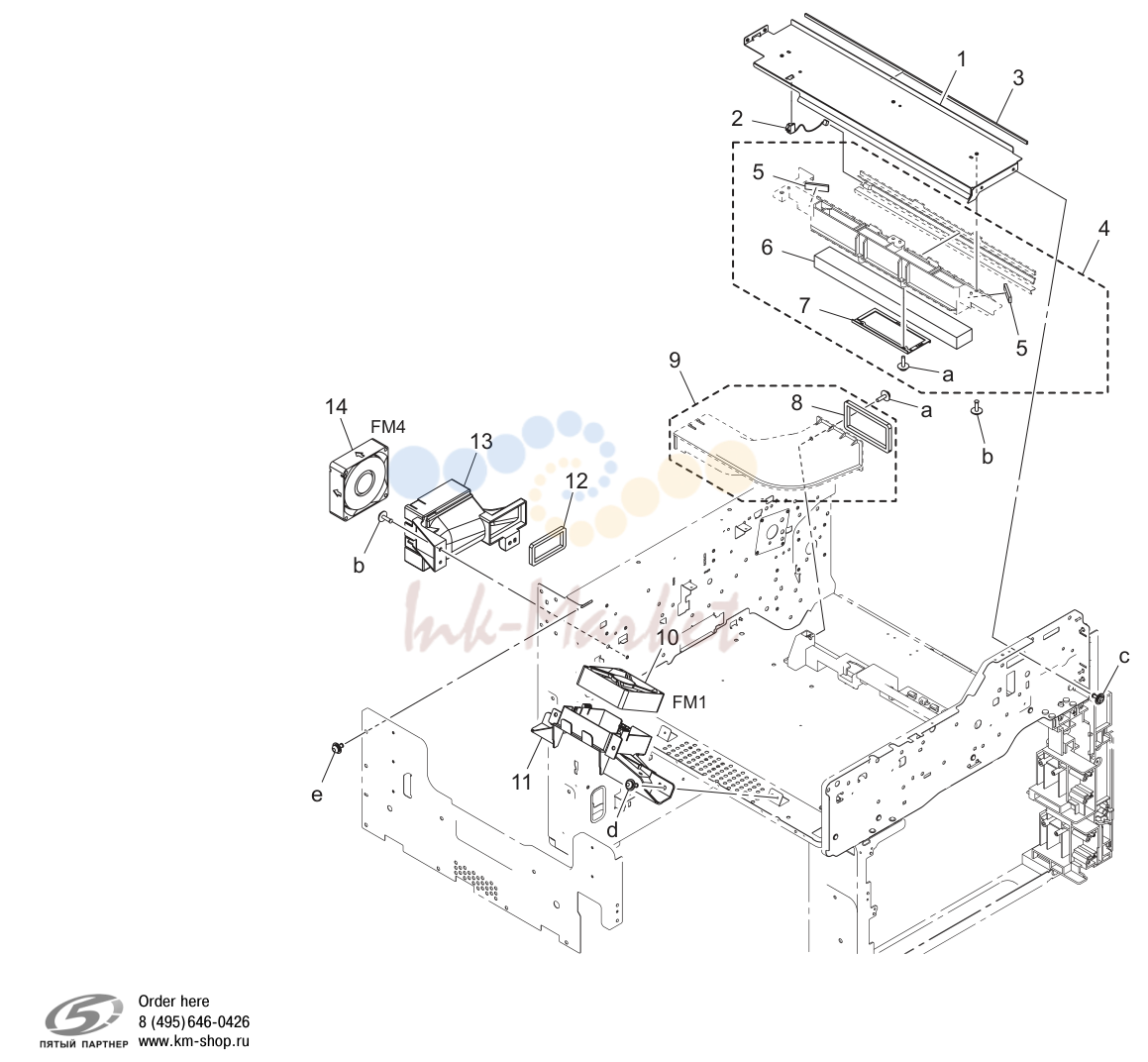

Ozone воздуховод/ вентилятор мотор секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD135701 запросить цену → | Top пластина | |
| 2 | A1UDN12A00 запросить цену → | Neutralizing wiring | |
| 3 | A1UD136100 запросить цену → | Уплотнитель | |
| 4 | A1UDR71811 запросить цену → | Ozone воздуховод в сборе | |
| 5 | A1UD136400 запросить цену → | Уплотнитель | |
| 6 | A1UD135100 ✓ в наличии | Filter | |
| 7 | A1UD135312 запросить цену → | Holding пластина | |
| 10 | A1UDM10500 запросить цену → | Вентилятор мотор | |
| 11 | A3EW130501 запросить цену → | Воздуховод | |
| 13 | A3EW130901 запросить цену → | Воздуховод | |
| 14 | J03M10000 запросить цену → | Вентилятор мотор |

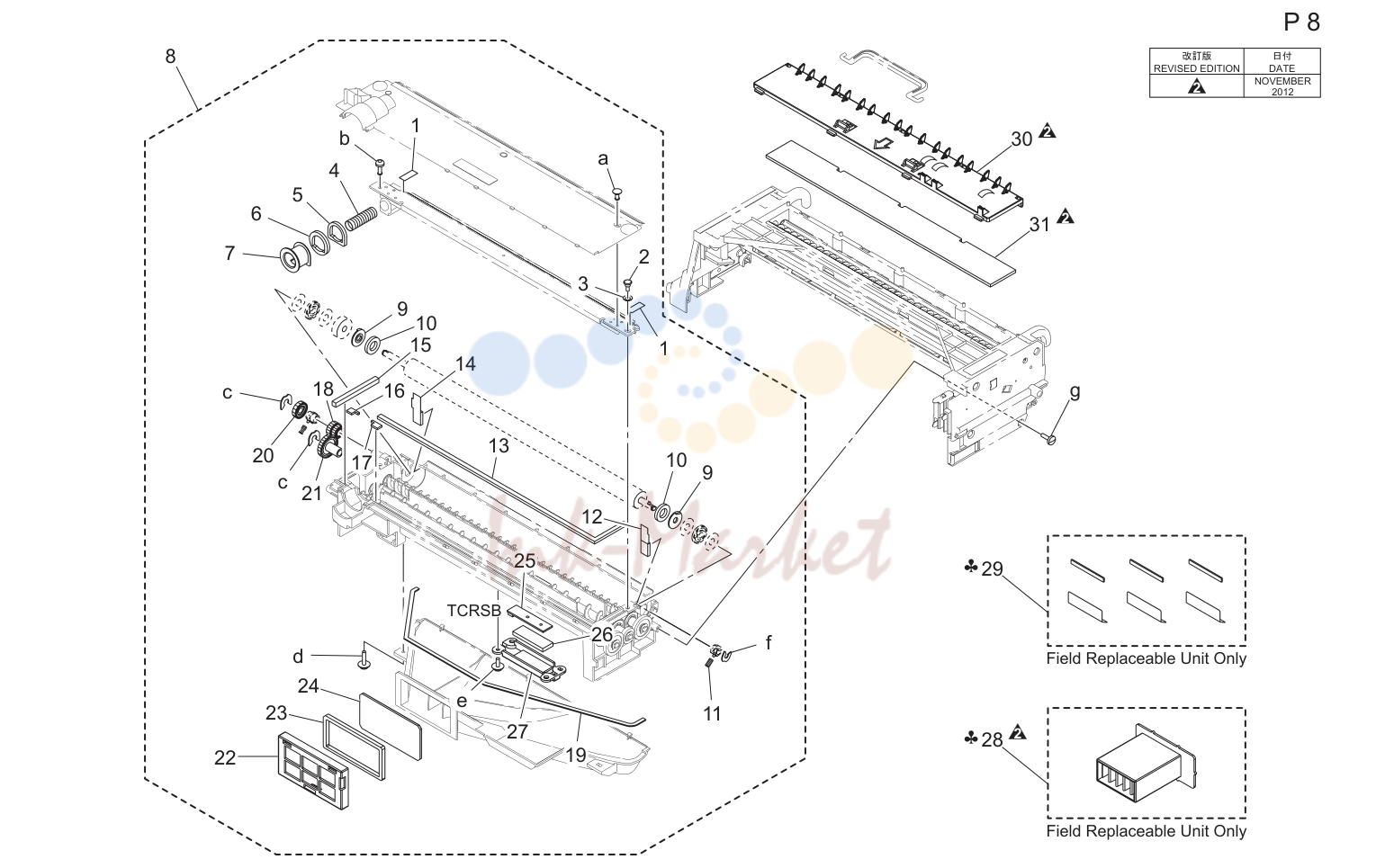

Iu секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8 | A1UDR71111 запросить цену → | Проявка узел | |
| 18 | A1UD371000 запросить цену → | Шестерня | |
| 20 | A1UD370900 запросить цену → | Шестерня | |
| 24 | A1UD370700 запросить цену → | Filter | |
| 25 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) | |
| 26 | A1UD370601 запросить цену → | Уплотнитель | |
| 27 | A1UD370500 запросить цену → | Держатель | |
| 28 | A1UDP01600 запросить цену → | Filter | |
| 29 | A1UDR90500 запросить цену → | Направляющая part комплект | |
| 30 | A1UD331200 запросить цену → | Cleaning крышка /10 |

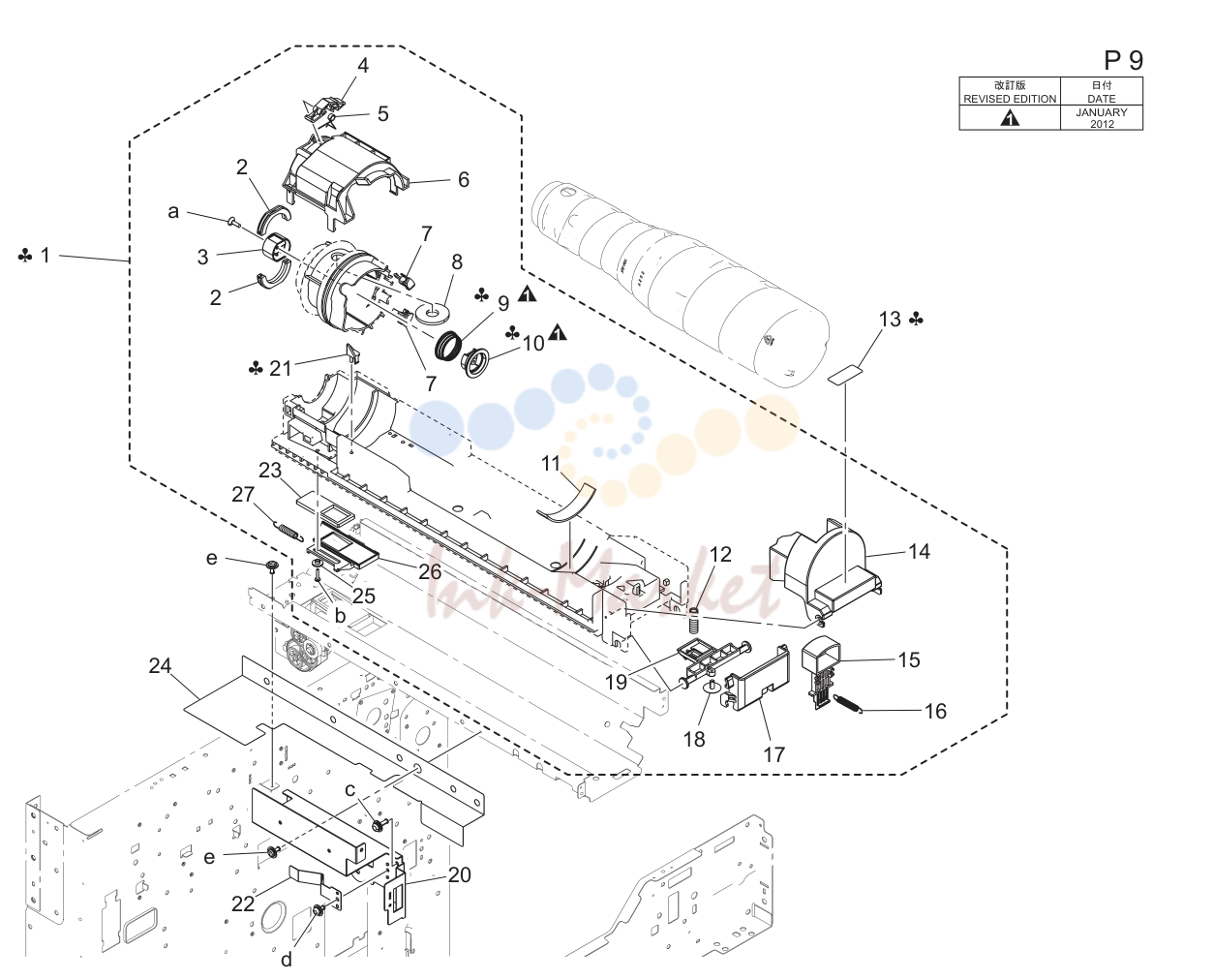

Бункер секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A3EWR70200 запросить цену → | Бункер в сборе | |
| 1 | A45XR70000 запросить цену → | Бункер в сборе | |
| 1 | A3EWR70100 запросить цену → | Бункер в сборе | |
| 1 | A1UFR70000 запросить цену → | Бункер в сборе | |
| 3 | A1UD410700 запросить цену → | Joint | |
| 9 | A1UD411000 запросить цену → | Compressing coil пружина | |
| 10 | A3EW410800 запросить цену → | Collar | |
| 10 | A1UD410800 запросить цену → | Collar | |
| 11 | A1UD410900 запросить цену → | Cushion | |
| 12 | A1UD410300 запросить цену → | Compressing coil пружина | |
| 13 | A3EW940600 запросить цену → | Label | |
| 13 | A45X940600 запросить цену → | Label | |
| 13 | A1UF940600 запросить цену → | Label | |
| 14 | A1UD410101 запросить цену → | Stopper | |
| 16 | A1UD410400 запросить цену → | Pulling coil пружина | |
| 17 | A1UD410601 запросить цену → | Handle | |
| 19 | A1UD410200 запросить цену → | Claw | |
| 20 | A1UD102802 запросить цену → | Stopper | |
| 24 | A1UD103401 запросить цену → | Light blocking sheet |

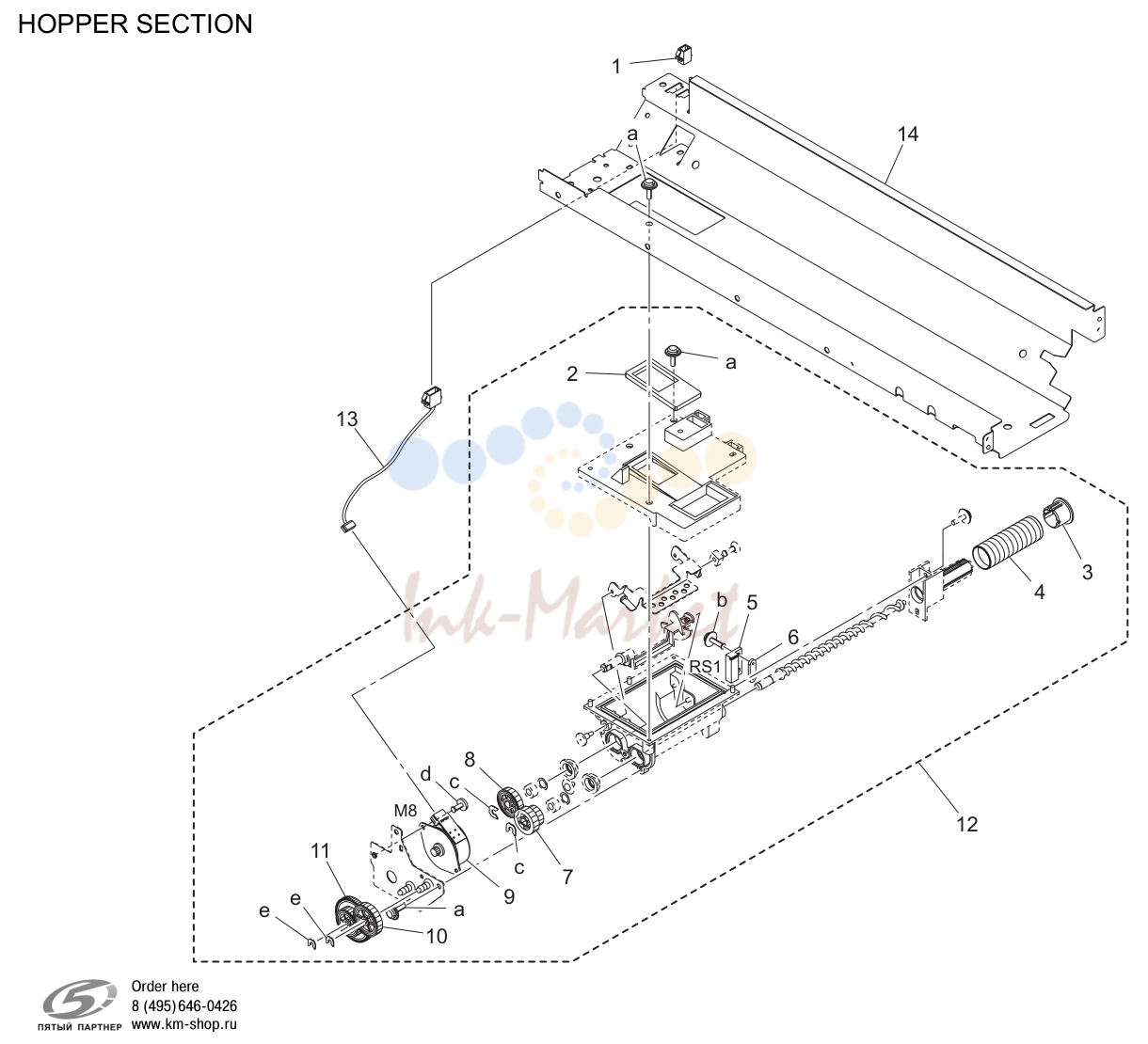

Бункер секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | V651010001 запросить цену → | Connector | |
| 5 | A1UDM50200 запросить цену → | Lead выключатель | |
| 8 | A1UD400801 запросить цену → | Тонер supply шестерня | |
| 9 | A02EM10400 ✓ в наличии | Stepping мотор | |
| 10 | A1UD400900 запросить цену → | Тонер supply шестерня | |
| 11 | A1UD400700 запросить цену → | Тонер supply шестерня | |
| 12 | A1UDR70422 запросить цену → | Sub бункер в сборе | |
| 13 | A1UDN12500 запросить цену → | Supply drive жгут | |
| 14 | A1UD102401 запросить цену → | Креплениеing пластина |

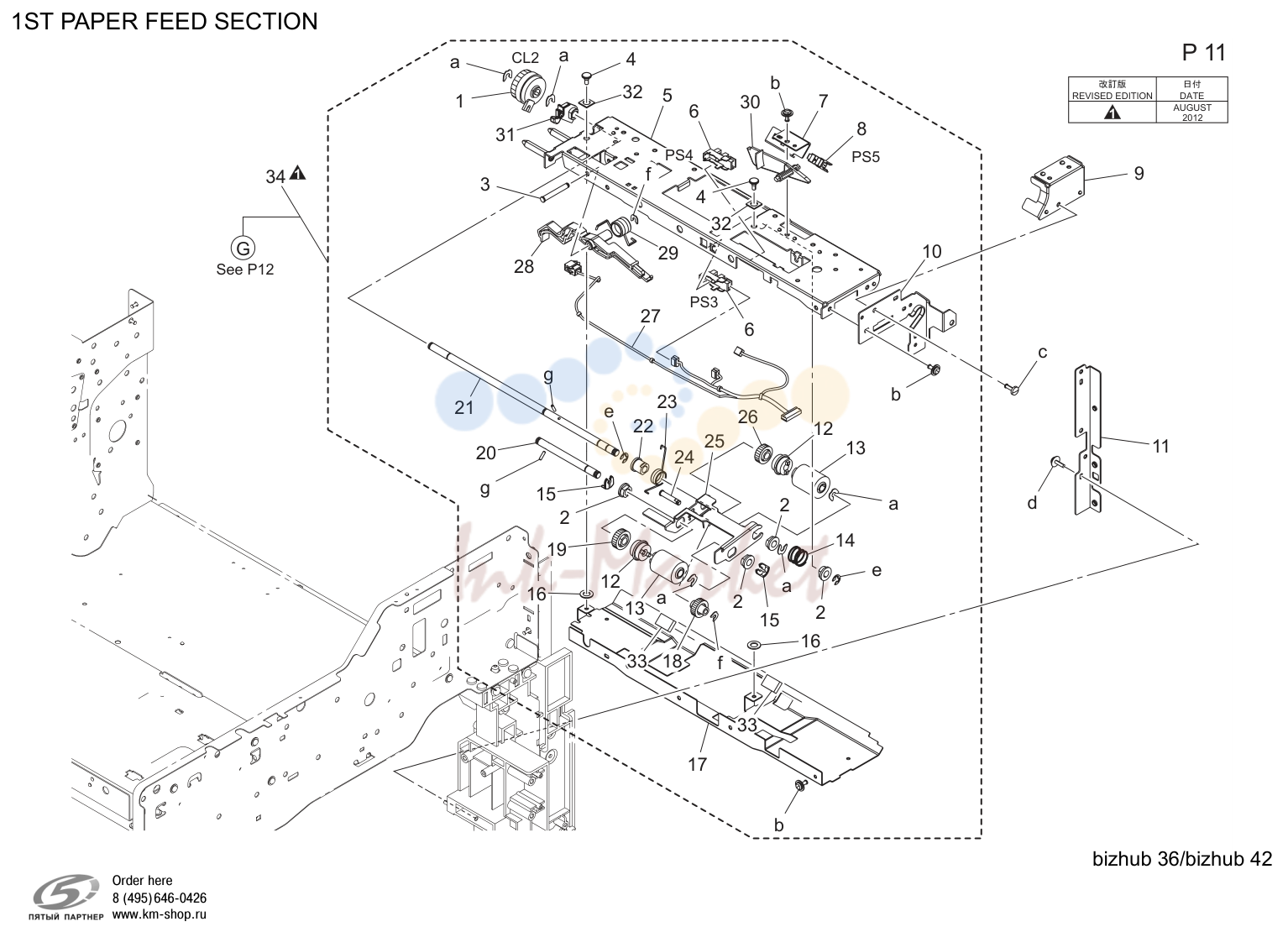

1st подача бумаги секция (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00FM20000 ✓ в наличии | Муфта | |
| 4 | A1UD560600 запросить цену → | Shoulder screw | |
| 5 | A1UD560102 запросить цену → | Рама | |
| 6 | A108M50100 ✓ в наличии | Photointerrupter | |
| 7 | A1UD564901 запросить цену → | Креплениеing пластина | |
| 8 | A0EDM50100 запросить цену → | Photoreflector | |
| 9 | A1UD104400 запросить цену → | Креплениеing пластина | |
| 10 | A1UD564101 запросить цену → | Рама | |
| 11 | A1UD101801 запросить цену → | Креплениеing пластина | |
| 12 | A02E561100 ✓ в наличии | Муфта | |
| 13 | A00J563600 ✓ в наличии | Ролик | |
| 14 | A1UD560701 запросить цену → | Compressing coil пружина | |
| 16 | A1UD560500 запросить цену → | Cushion | |
| 17 | A1UD560200 запросить цену → | Направляющая пластина | |
| 20 | A00J564000 запросить цену → | Вал /p | |
| 21 | A1UD560401 ✓ в наличии | Вал | |
| 23 | A00J560302 запросить цену → | Torsion пружина | |
| 25 | A00J560100 запросить цену → | Подача бумаги держатель | |
| 27 | A1UDN12700 запросить цену → | Paperfeed wiring /1 | |
| 27 | A1UEN12700 запросить цену → | Paperfeed wiring /1 | |
| 28 | A1UD561101 запросить цену → | Рычаг | |
| 29 | A00J566801 запросить цену → | Torsion пружина | |
| 31 | A1UD565500 запросить цену → | Подача бумаги втулка | |
| 32 | A1UD563300 запросить цену → | Vibrationproof spacer | |
| 33 | A1UD563400 запросить цену → | Vibrationproof cushion | |
| 34 | A1UDR72200 запросить цену → | Подача бумаги 1 | |
| 34 | A1UER72200 запросить цену → | Подача бумаги/upper |
1st подача бумаги секция (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | A0ED563900 ✓ в наличии | Torque limiter | |
| 6 | A00J563600 ✓ в наличии | Ролик | |
| 7 | A00J564700 запросить цену → | Держатель /s | |
| 9 | A1UD563100 запросить цену → | Cushion | |
| 10 | A00J564600 запросить цену → | Креплениеing пластина /s | |
| 11 | A1UD562612 запросить цену → | Направляющая | |
| 14 | A1UD564600 запросить цену → | Reinforce пластина | |
| 18 | A1UD563200 запросить цену → | Spacer | |
| 20 | A3EW562701 запросить цену → | Направляющая | |
| 21 | A0P0561600 запросить цену → | Torque limiter /s |
2nd подача бумаги секция (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UDM20100 запросить цену → | Муфта | |
| 3 | A1UD564401 запросить цену → | Рама | |
| 4 | A1UD562100 запросить цену → | Ролик | |
| 5 | A1UD561400 запросить цену → | Weight | |
| 7 | A1UD561200 запросить цену → | Направляющая пластина | |
| 8 | A1UD572400 запросить цену → | Направляющая | |
| 9 | A1UD570500 запросить цену → | Направляющая | |
| 11 | A1UD564300 запросить цену → | Рама | |
| 12 | A1UD561801 запросить цену → | Креплениеing пластина | |
| 15 | A1UD561600 запросить цену → | Conveyance actuator | |
| 16 | A108M50100 ✓ в наличии | Photointerrupter | |
| 17 | A1UEN12400 запросить цену → | Conveyance drive жгут /2 | |
| 19 | A0EDM50100 запросить цену → | Photoreflector | |
| 20 | A1UD561900 запросить цену → | Креплениеing пластина | |
| 21 | A1UDN12400 запросить цену → | Conveyance drive жгут /2 | |
| 24 | A1UD561500 запросить цену → | Cushion | |
| 25 | A1UD570300 запросить цену → | Креплениеing пластина | |
| 26 | A1UD570400 запросить цену → | Направляющая |
2nd подача бумаги секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A00FM20000 ✓ в наличии | Муфта | |
| 3 | A1UD560600 запросить цену → | Shoulder screw | |
| 4 | A1UD565101 запросить цену → | Рама | |
| 5 | A108M50100 ✓ в наличии | Photointerrupter | |
| 6 | A1UD564901 запросить цену → | Креплениеing пластина | |
| 7 | A0EDM50100 запросить цену → | Photoreflector | |
| 9 | A1UD564200 запросить цену → | Рама | |
| 10 | A1UD103300 запросить цену → | Креплениеing пластина | |
| 11 | A00J563600 ✓ в наличии | Ролик | |
| 14 | A1UD560500 запросить цену → | Cushion | |
| 15 | A1UD560200 запросить цену → | Направляющая пластина | |
| 16 | A02E561100 ✓ в наличии | Муфта | |
| 18 | A00J564000 запросить цену → | Вал /p | |
| 19 | A1UD560401 ✓ в наличии | Вал | |
| 21 | A00J560302 запросить цену → | Torsion пружина | |
| 23 | A00J560100 запросить цену → | Подача бумаги держатель | |
| 25 | A1UDN12800 запросить цену → | Paperfeed wiring /2 | |
| 25 | A1UEN12800 запросить цену → | Paperfeed wiring /2 | |
| 26 | A1UD561101 запросить цену → | Рычаг | |
| 27 | A00J566801 запросить цену → | Torsion пружина | |
| 29 | A1UD560701 запросить цену → | Compressing coil пружина | |
| 30 | A1UD565500 запросить цену → | Подача бумаги втулка | |
| 31 | A1UDR72300 запросить цену → | Подача бумаги 2 | |
| 31 | A1UER72300 запросить цену → | Подача бумаги/lower |
2nd подача бумаги секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | A00J564700 запросить цену → | Держатель /s | |
| 7 | A1UD563100 запросить цену → | Cushion | |
| 8 | A00J564600 запросить цену → | Креплениеing пластина /s | |
| 9 | A1UD562612 запросить цену → | Направляющая | |
| 14 | A3EW562701 запросить цену → | Направляющая | |
| 15 | A1UD563200 запросить цену → | Spacer | |
| 17 | A00J563600 ✓ в наличии | Ролик | |
| 18 | A0ED563900 ✓ в наличии | Torque limiter | |
| 19 | A0P0561600 запросить цену → | Torque limiter /s |
Iu/ cassette rail секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UDN12H00 запросить цену → | Chaging wiring | |
| 7 | A1UDN12J00 запросить цену → | Separating wiring | |
| 9 | A1UDN12G00 запросить цену → | Проявка wiring | |
| 16 | A1UDN12F00 запросить цену → | Перенос wiring | |
| 18 | A1UD105302 запросить цену → | Держатель | |
| 19 | A1UD131400 запросить цену → | Креплениеing пластина | |
| 20 | A3EWN11501 запросить цену → | Fixing relay жгут /2 | |
| 20 | A3EWN11401 запросить цену → | Fixing relay жгут /3 | |
| 21 | A3EW132100 запросить цену → | Креплениеing пластина | |
| 22 | A1UD100701 запросить цену → | Rail | |
| 23 | A1UD102501 ✓ в наличии | Направляющая | |
| 24 | A1UD105001 запросить цену → | Ground пластина | |
| 25 | A1UD101600 запросить цену → | Stopper | |
| 26 | A1UD106001 запросить цену → | Направляющая | |
| 27 | A1UD100802 запросить цену → | Rail | |
| 29 | A3EW107200 запросить цену → | Holding sheet | |
| 30 | A3EW107100 запросить цену → | Vibrationproof cushion |
Cassette секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A3EWN12K00 запросить цену → | Paperfeed detection жгут /1 | |
| 2 | J06M10300 запросить цену → | Мотор | |
| 5 | A0ED627500 запросить цену → | Держатель | |
| 6 | A108M50100 ✓ в наличии | Photointerrupter | |
| 7 | A3EW634600 запросить цену → | Креплениеing пластина | |
| 11 | A3EWN12M00 запросить цену → | Paperfeed detection жгут /2 | |
| 12 | A108R90000 запросить цену → | Photo interrupter |
Cassette секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A3EW940401 запросить цену → | Label | |
| 2 | A3EW940501 запросить цену → | Label | |
| 3 | A1UD625300 запросить цену → | Держатель | |
| 4 | A0ED625400 запросить цену → | Compressing coil пружина | |
| 5 | A0ED940100 запросить цену → | Label paper | |
| 6 | A3EW625100 запросить цену → | Крышка | |
| 7 | A0ED625201 запросить цену → | Handle | |
| 8 | A0ED625000 запросить цену → | Крышка | |
| 9 | A3EW635100 запросить цену → | Крышка | |
| 10 | A0ED625301 запросить цену → | Держатель |
Cassette секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A0ED620500 запросить цену → | Lifting пластина | |
| 3 | A0ED623400 запросить цену → | Roll | |
| 4 | A0ED633100 запросить цену → | Reinforce пластина /right rear | |
| 5 | A0ED620200 запросить цену → | Направляющая | |
| 7 | A0ED625500 запросить цену → | Lock рычаг | |
| 8 | A3EWF62200 запросить цену → | Caulking(креплениеing пластина cassette) | |
| 9 | A3EW625700 запросить цену → | Release рычаг | |
| 10 | A0ED635801 запросить цену → | Pulling coil пружина | |
| 11 | A3EW620102 запросить цену → | Подача бумаги cassette | |
| 12 | A3EW627100 запросить цену → | Креплениеing пластина | |
| 14 | A02E622300 запросить цену → | Направляющая пластина | |
| 15 | A0ED623200 запросить цену → | Reinforce пластина /left rear | |
| 16 | A0ED631600 запросить цену → | Lifting вал | |
| 17 | A0ED620701 запросить цену → | Actuator | |
| 19 | A0ED622100 запросить цену → | Ground пластина | |
| 21 | A1UDR90200 запросить цену → | Креплениеing part комплект |
Cassette секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A3EW620900 запросить цену → | Regulating пластина /rear | |
| 2 | A0ED621000 запросить цену → | Направляющая | |
| 4 | A02E622700 запросить цену → | Cushion | |
| 8 | A0ED621300 запросить цену → | Рычаг | |
| 9 | A0ED621400 запросить цену → | Pulling coil пружина | |
| 11 | A0EDF62100 запросить цену → | Caulking(regulating пластина/в сборе) | |
| 12 | A0ED621101 запросить цену → | Rack /front | |
| 13 | A0ED620601 запросить цену → | Shoulder screw | |
| 14 | A02E622400 запросить цену → | Шестерня 14t | |
| 15 | A0ED621902 запросить цену → | Креплениеing пластина | |
| 16 | A1UDR90400 запросить цену → | Pressing пластина комплект |
Manual подача бумаги секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD590700 запросить цену → | Крышка | |
| 2 | A3EW941000 запросить цену → | Scale | |
| 2 | A3EW940800 запросить цену → | Scale | |
| 2 | A3EW940900 запросить цену → | Scale | |
| 3 | A3EW941200 запросить цену → | Bypass label | |
| 4 | A1UD590600 запросить цену → | Крышка |
Manual подача бумаги секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0ED590900 запросить цену → | Крышка | |
| 2 | A02E598400 запросить цену → | Actuator | |
| 4 | A108M50100 ✓ в наличии | Photointerrupter | |
| 6 | A0ED598700 запросить цену → | Держатель | |
| 7 | A02E591801 запросить цену → | Крышка | |
| 8 | A0ED590800 запросить цену → | Tray | |
| 9 | J06323501 запросить цену → | Кронштейн | |
| 10 | A1UD598600 запросить цену → | Уплотнитель | |
| 11 | A108R90000 запросить цену → | Photo interrupter | |
| 12 | A02E598200 запросить цену → | Actuator | |
| 14 | A1UDN12B00 запросить цену → | Paperfeed detection жгут /3 | |
| 15 | A0ED591000 запросить цену → | Креплениеing пластина | |
| 16 | A02E591100 запросить цену → | Tray | |
| 17 | A1UDR70611 запросить цену → | Bypass tray в сборе |
Manual подача бумаги секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E595600 запросить цену → | Кронштейн | |
| 2 | A108M50100 ✓ в наличии | Photointerrupter | |
| 3 | A02E595201 запросить цену → | Кронштейн | |
| 4 | J06M20000 запросить цену → | Соленоид | |
| 5 | A1UDM20100 запросить цену → | Муфта | |
| 6 | A1UD595500 запросить цену → | Шестерня | |
| 8 | A02E595100 запросить цену → | Муфта в сборе | |
| 10 | A02E595400 запросить цену → | Шестерня 22t | |
| 11 | A02E596002 запросить цену → | Cam | |
| 12 | A02E595302 запросить цену → | Вал | |
| 13 | A1UD595700 запросить цену → | Вал | |
| 14 | A1UD594101 запросить цену → | Направляющая | |
| 15 | A02E591200 запросить цену → | Крышка | |
| 16 | A1UD591300 запросить цену → | Креплениеing пластина | |
| 17 | A00F623201 ✓ в наличии | Ролик | |
| 18 | A02E594500 запросить цену → | Torsion пружина | |
| 19 | A02E594600 запросить цену → | Рычаг | |
| 20 | A1UD595900 запросить цену → | Compressing coil пружина | |
| 21 | A1UD590100 запросить цену → | Направляющая | |
| 22 | A1UD591500 запросить цену → | Направляющая | |
| 23 | A1UD590200 запросить цену → | Направляющая | |
| 24 | A1UD594200 запросить цену → | Направляющая | |
| 26 | A02E596100 запросить цену → | Шестерня 30t |
Manual подача бумаги секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02E593400 запросить цену → | Brake | |
| 2 | A02E593300 запросить цену → | Brake | |
| 3 | A02E592400 запросить цену → | Regulating пластина | |
| 4 | A02E593200 запросить цену → | Brake | |
| 5 | A02E592300 запросить цену → | Regulating пластина | |
| 7 | A0ED592201 запросить цену → | Lifting пластина | |
| 8 | A1UDN12C02 запросить цену → | Paperfeed detection жгут /4 | |
| 9 | A1UD599200 запросить цену → | Уплотнитель | |
| 10 | A02E593700 запросить цену → | Уплотнитель | |
| 11 | A0ED599100 запросить цену → | Креплениеing пластина | |
| 12 | A0EDM50100 запросить цену → | Photoreflector | |
| 13 | A0ED599000 запросить цену → | Ground пластина | |
| 14 | A1UD598100 запросить цену → | Friction пластина | |
| 15 | A02EG62100 запросить цену → | Caulking шестерня креплениеing пластина | |
| 16 | A02E598300 запросить цену → | Шестерня 40t | |
| 17 | A02E592100 запросить цену → | Шестерня 20t | |
| 18 | A1UDM50100 запросить цену → | Vr | |
| 19 | A02E598100 запросить цену → | Кронштейн | |
| 20 | A02E593500 запросить цену → | Earth ground | |
| 21 | A1UD592800 запросить цену → | Reinforce пластина | |
| 22 | A0ED593600 запросить цену → | Ground пластина | |
| 23 | A0ED590500 запросить цену → | Держатель | |
| 24 | A0ED591900 запросить цену → | Cushion | |
| 25 | A02E592501 запросить цену → | Pressure пружина | |
| 26 | A02E592600 запросить цену → | Hold пластина | |
| 28 | A02E597200 запросить цену → | Кронштейн | |
| 29 | A0ED597100 запросить цену → | Держатель | |
| 30 | A02E597600 запросить цену → | Направляющая | |
| 32 | A0ED599300 запросить цену → | Направляющая | |
| 33 | A02E597301 запросить цену → | Reinforce пластина | |
| 37 | A0ED591700 запросить цену → | Cushion | |
| 38 | A0ED593100 запросить цену → | Brake part | |
| 39 | A0ED593900 запросить цену → | Hold пластина |
Paper transport секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD101500 запросить цену → | Вал | |
| 2 | A1UD103900 запросить цену → | Направляющая | |
| 3 | A1UD103800 запросить цену → | Stopper | |
| 4 | A1UD103700 запросить цену → | Wire | |
| 5 | A1UD101300 запросить цену → | Pulling coil пружина | |
| 6 | A1UD810400 запросить цену → | Крышка | |
| 8 | A1UD711200 запросить цену → | Stopper | |
| 10 | A1UDR7A000 запросить цену → | Supporting point caulking в сборе | |
| 11 | A1UD121000 запросить цену → | Вал | |
| 12 | A1UD105200 запросить цену → | Крышка | |
| 13 | A1UD132400 запросить цену → | Креплениеing пластина | |
| 14 | A1UD120700 запросить цену → | Reinforce пластина /right front | |
| 15 | A3EW940200 запросить цену → | Label |
Paper transport секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD811000 запросить цену → | Stopper | |
| 2 | A1UD814000 запросить цену → | Compressing coil пружина | |
| 4 | A1UD810300 запросить цену → | Handle | |
| 5 | A1UD810100 запросить цену → | Крышка | |
| 6 | A1UD810201 запросить цену → | Door | |
| 7 | A1UD712500 запросить цену → | Креплениеing пластина | |
| 9 | A11U815000 запросить цену → | Pin | |
| 10 | A1UD710101 запросить цену → | Креплениеing пластина | |
| 11 | A1UD711900 запросить цену → | Ground part | |
| 12 | A1UD812200 запросить цену → | Ground пластина | |
| 13 | A1UD712300 запросить цену → | Уплотнитель | |
| 14 | A1UD712700 запросить цену → | Уплотнитель | |
| 16 | A1UD712100 запросить цену → | Уплотнитель | |
| 17 | A1UD710302 запросить цену → | Lock claw /front | |
| 18 | A1UD711300 запросить цену → | Torsion пружина | |
| 20 | J03M10000 запросить цену → | Вентилятор мотор | |
| 21 | A1UD710500 запросить цену → | Креплениеing пластина | |
| 22 | A1UD710400 запросить цену → | Claw | |
| 23 | A1UD711000 запросить цену → | Креплениеing пластина | |
| 24 | A1UD712200 запросить цену → | Уплотнитель | |
| 26 | A1UD710800 запросить цену → | Reinforce пластина | |
| 27 | A1UD712800 запросить цену → | Reinforce пластина | |
| 28 | A1UD711101 запросить цену → | Шестерня | |
| 29 | A1UD710200 запросить цену → | Креплениеing пластина | |
| 30 | A1UD710900 запросить цену → | Ground пластина | |
| 31 | A1UD812900 запросить цену → | Actuator | |
| 32 | A02E813100 запросить цену → | Torsion пружина | |
| 33 | A1UDR70711 запросить цену → | Vertical conveyance в сборе | |
| 33 | A1UDR72400 запросить цену → | Vertical conveyance в сборе | |
| 34 | A1UDP00100 запросить цену → | Filter |
Paper transport секция (P27)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD812700 запросить цену → | Направляющая | |
| 3 | A1UD711800 запросить цену → | Torsion coil пружина | |
| 4 | A1UD814100 запросить цену → | Holding part | |
| 6 | A1UD810900 запросить цену → | Направляющая | |
| 7 | A1UDN13200 запросить цену → | Conveyance detection жгут | |
| 8 | A108R90000 запросить цену → | Photo interrupter | |
| 9 | A1UD700300 запросить цену → | Держатель | |
| 10 | A1UD710700 запросить цену → | Держатель | |
| 11 | A1UD712000 запросить цену → | Contact | |
| 19 | A1UD713000 запросить цену → | Contact | |
| 32 | A1UDM20000 ✓ в наличии | Муфта | |
| 33 | A1UD700200 ✓ в наличии | Ролик | |
| 37 | V800500300 запросить цену → | Fixed power resistors | |
| 39 | A1UDR70500 ✓ в наличии | Перенос ролик в сборе |
Paper transport секция (P28)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD810500 ✓ в наличии | Ролик | |
| 3 | A1UD812300 запросить цену → | Ground пластина | |
| 4 | A1UDN12P01 запросить цену → | Adu relay жгут | |
| 5 | A108R90000 запросить цену → | Photo interrupter | |
| 9 | A1UD813400 запросить цену → | Направляющая | |
| 10 | A1UD811100 запросить цену → | Направляющая | |
| 11 | A1UD814100 запросить цену → | Holding part | |
| 12 | A1UD812800 запросить цену → | Направляющая | |
| 13 | A02E815200 запросить цену → | Втулка | |
| 14 | A1UD811600 запросить цену → | Шестерня | |
| 15 | A1UD812600 запросить цену → | Ground пластина | |
| 16 | A108M50100 ✓ в наличии | Photointerrupter | |
| 17 | A02E810800 запросить цену → | Кронштейн | |
| 18 | A1UD813700 запросить цену → | Шестерня | |
| 19 | A1UD814201 запросить цену → | Ground part |
Paper transport секция (P29)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UDN12N01 запросить цену → | Conveyance drive жгут /1 | |
| 2 | A1UDR7A100 запросить цену → | Adu drive caulking в сборе | |
| 3 | A1UD814300 запросить цену → | Ground пружина | |
| 4 | A1UDM10100 запросить цену → | Stepping мотор | |
| 5 | A108M50100 ✓ в наличии | Photointerrupter | |
| 6 | A1UD811700 запросить цену → | Шестерня | |
| 7 | A1UD813900 запросить цену → | Flange | |
| 8 | A1UD813800 запросить цену → | Timing ремень | |
| 9 | A1UD811300 запросить цену → | Timing ремень | |
| 10 | A02E811900 запросить цену → | Flange | |
| 11 | A1UD813200 запросить цену → | Шестерня | |
| 12 | A1UD813600 запросить цену → | Шестерня | |
| 13 | A1UD711500 запросить цену → | Направляющая пластина | |
| 14 | A1UD712600 запросить цену → | Пластина пружина | |
| 15 | A1UD711700 запросить цену → | Ground пластина | |
| 17 | A1UD711600 запросить цену → | Compressing пружина | |
| 19 | A02E811300 запросить цену → | Timing ремень 264l |
Печь (закрепление) секция (P30)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UDR71011 запросить цену → | Печь (закрепление) узел 200v | |
| 1 | A1UDR70911 запросить цену → | Печь (закрепление) узел 120v | |
| 1 | A1UDR70811 запросить цену → | Печь (закрепление) узел 100v | |
| 1 | A1UDR72011 запросить цену → | Печь (закрепление) узел 110v | |
| 2 | A1UDR72100 запросить цену → | Separating направляющая в сборе |
Выход бумаги секция (P31)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD941400 запросить цену → | Label | |
| 2 | A1UD890100 запросить цену → | Крышка | |
| 5 | A1UD890700 запросить цену → | Ground пластина /upper | |
| 6 | A1UD890800 запросить цену → | Torsion coil пружина | |
| 7 | A1UD892100 запросить цену → | Креплениеing пластина /front | |
| 8 | A1UD890500 запросить цену → | Ground пластина /lower | |
| 9 | A1UD890402 запросить цену → | Направляющая | |
| 9 | A1UD890402 запросить цену → | Направляющая | |
| 10 | A1UDN12E00 запросить цену → | Adu wiring | |
| 12 | A1UD893100 запросить цену → | Filter | |
| 13 | A1UD893300 запросить цену → | Fixing пластина |
Выход бумаги секция (P32)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UDM10100 запросить цену → | Stepping мотор | |
| 2 | A1UD892800 запросить цену → | Креплениеing пластина /в сборе | |
| 3 | A1UD891800 запросить цену → | Torsion coil пружина /1 | |
| 4 | A1UD891600 запросить цену → | Torsion coil пружина /2 | |
| 5 | A1UD891100 запросить цену → | Рычаг /1 | |
| 6 | A1UD891500 запросить цену → | Рычаг /2 | |
| 7 | A1UD892900 запросить цену → | Roll | |
| 8 | A1UD891000 ✓ в наличии | Выход бумаги ролик | |
| 10 | A1UD890600 запросить цену → | Torsion coil пружина | |
| 11 | A02E815200 запросить цену → | Втулка | |
| 13 | A1UD892200 запросить цену → | Креплениеing пластина | |
| 14 | A1UD890201 запросить цену → | Направляющая | |
| 15 | A1UD892600 запросить цену → | Pulley | |
| 16 | A1UD892700 запросить цену → | Timing ремень |
Каталог очень большой (617 позиций). Показаны первые 32 узлов со схемами; полный список доступен по запросу.
