Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Inner крышка секция (P3)
- Operation панель секция (P4)
- Сканер секция (P5)
- Сканер секция (P6)
- Сканер секция (P7)
- Ph узел/high voltage секция (P8)
- Тонер supply секция (P9)
- Тонер supply секция (P10)

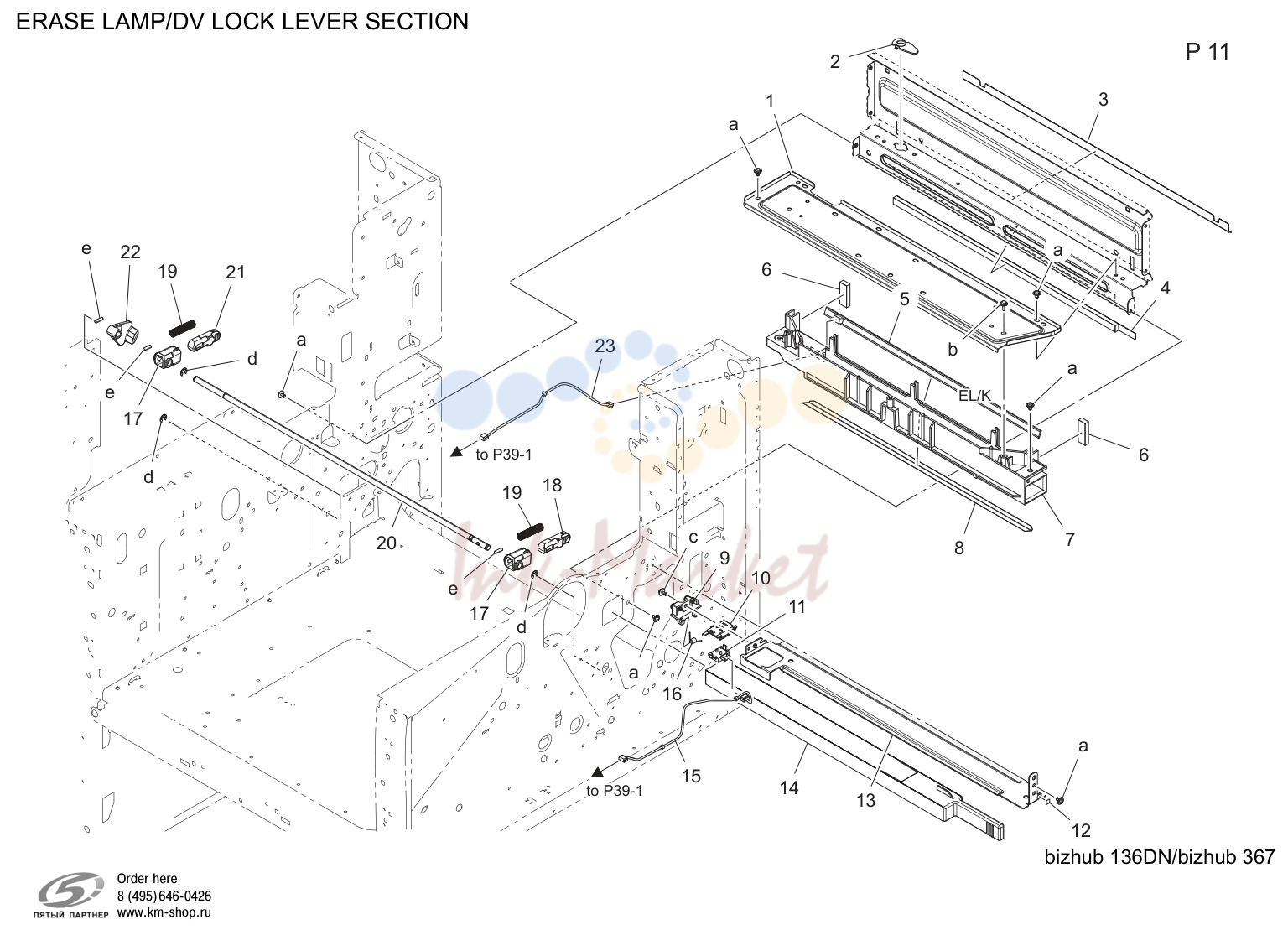

- Erase lamp/dv lock рычаг секция (P11)

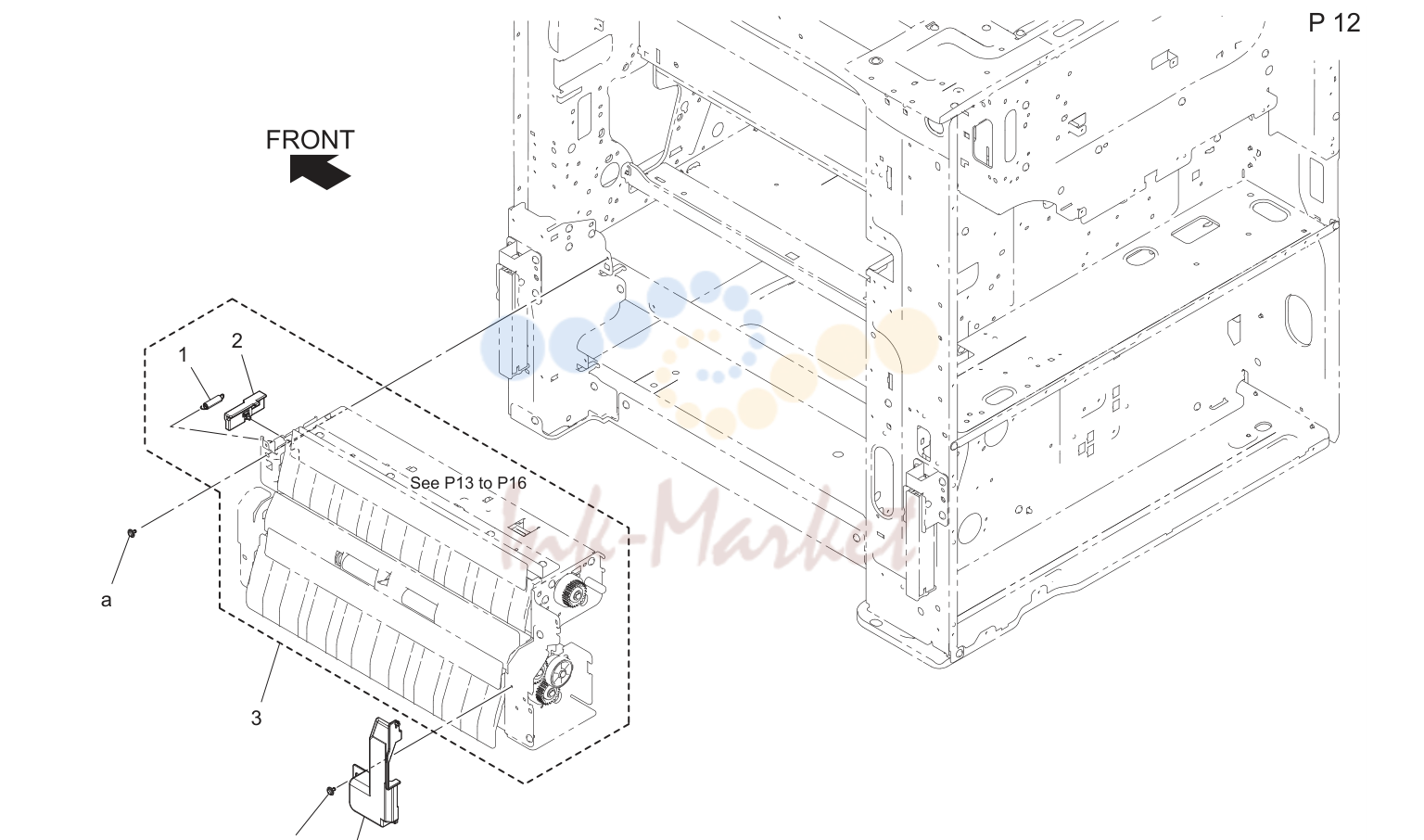

- Подача бумаги секция (P12)

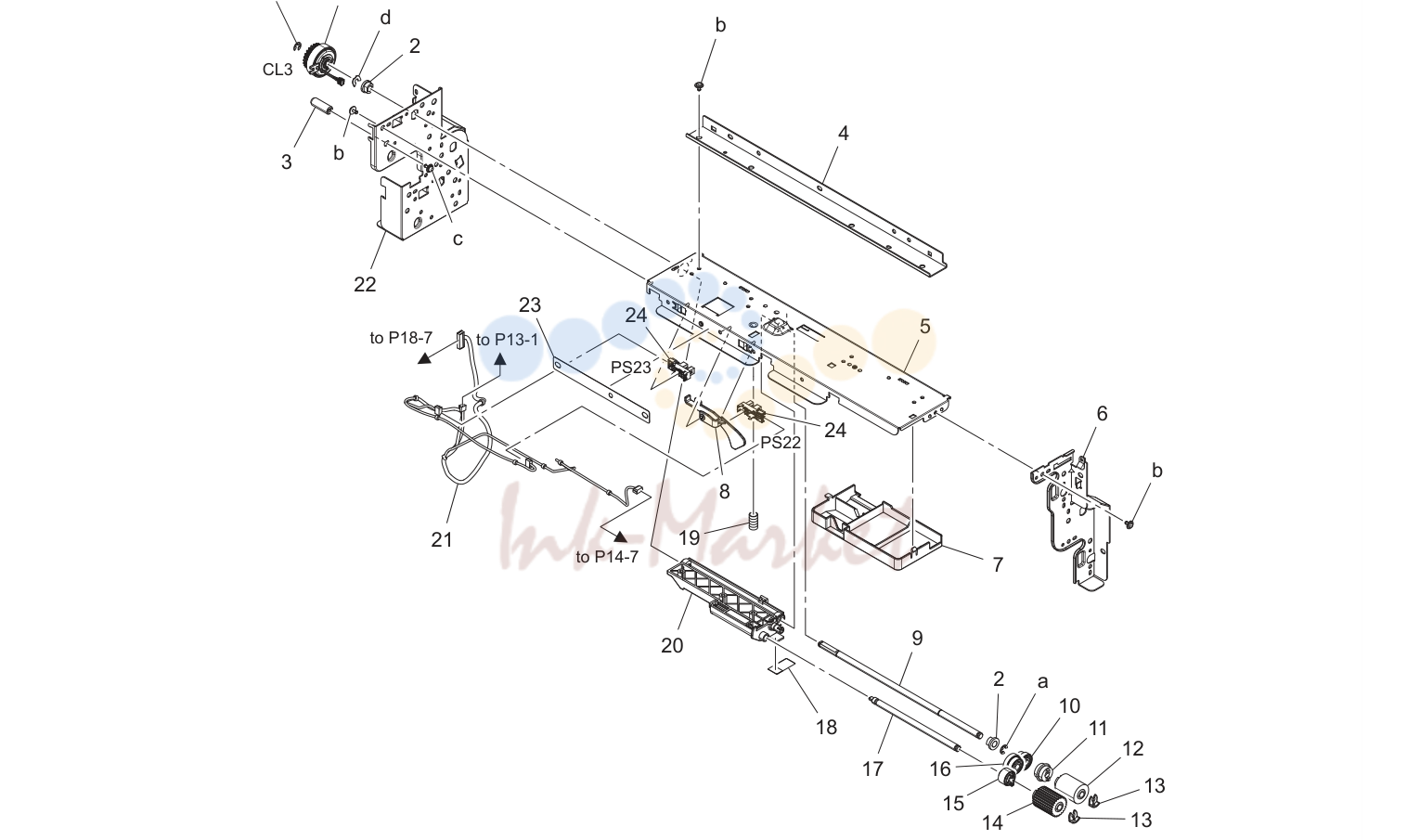

- 1st подача бумаги секция (P13)

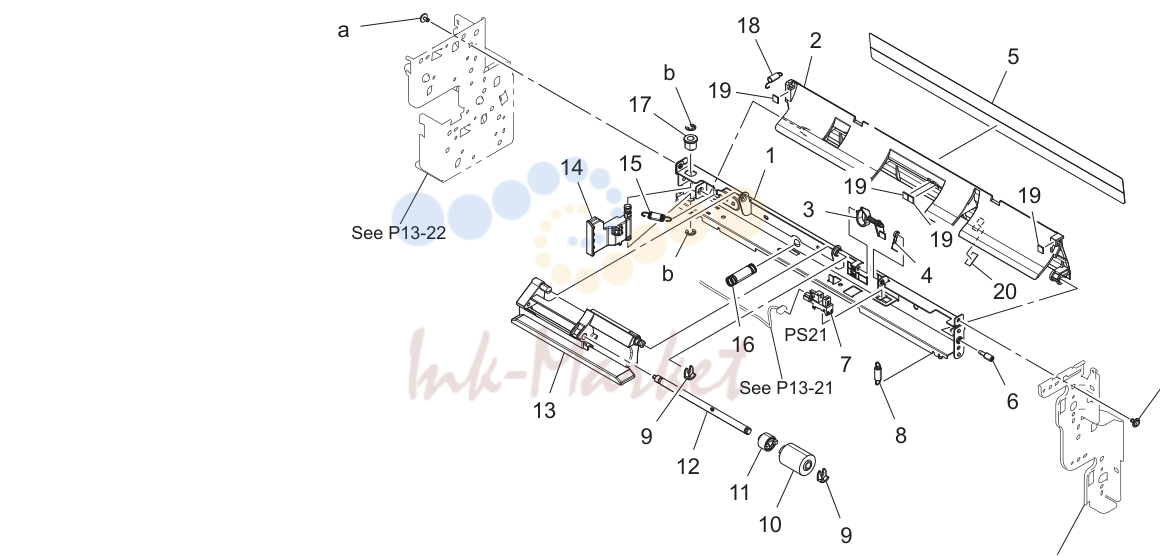

- 1st подача бумаги секция (P14)

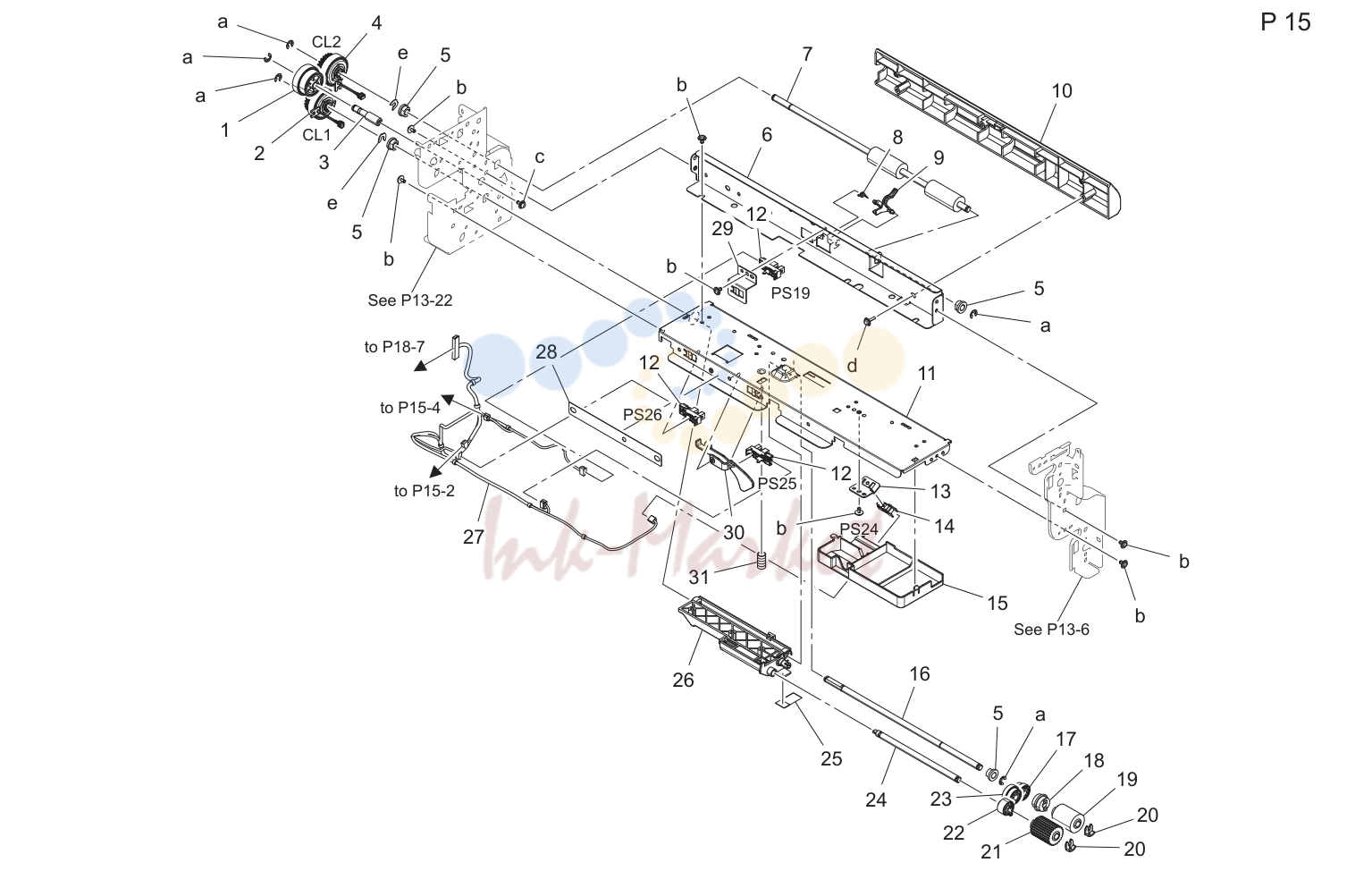

- 2nd подача бумаги секция (P15)

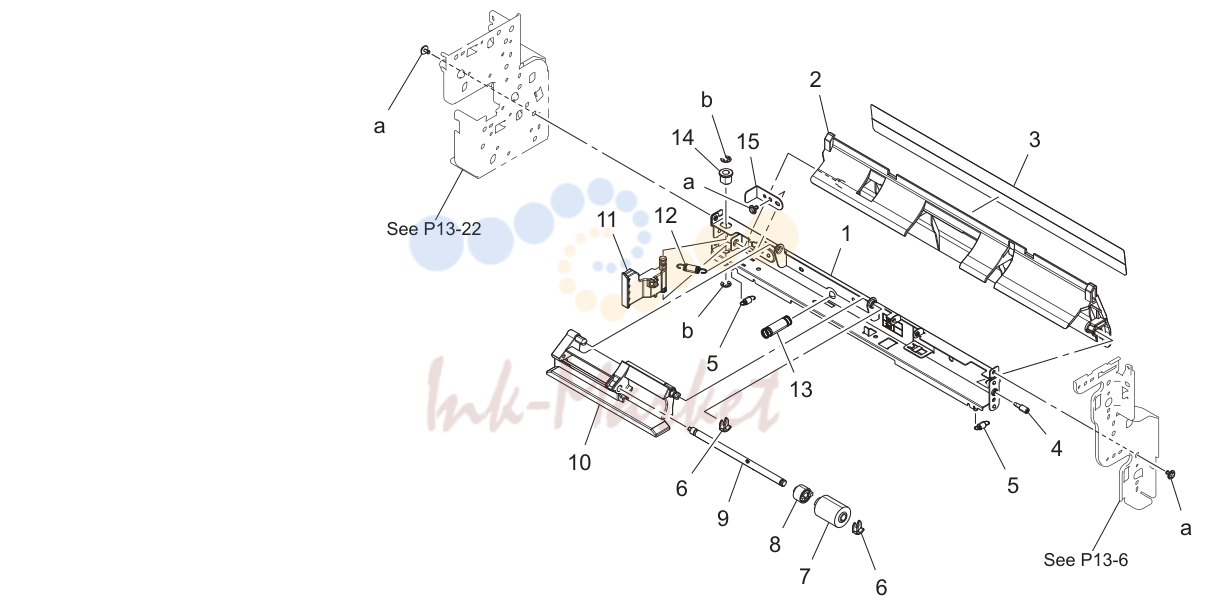

- 2nd подача бумаги секция (P16)

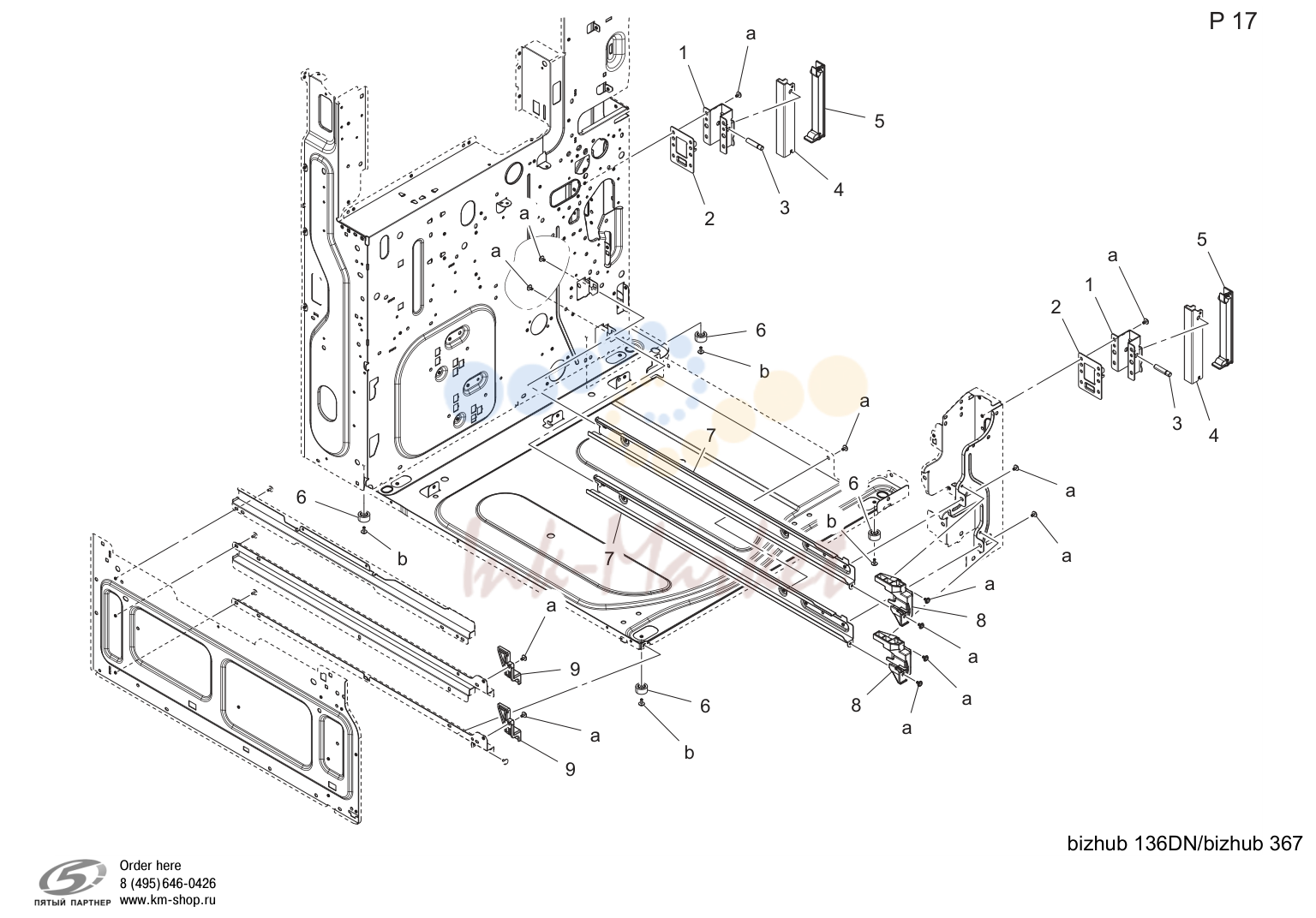

- Cassette rail секция (P17)

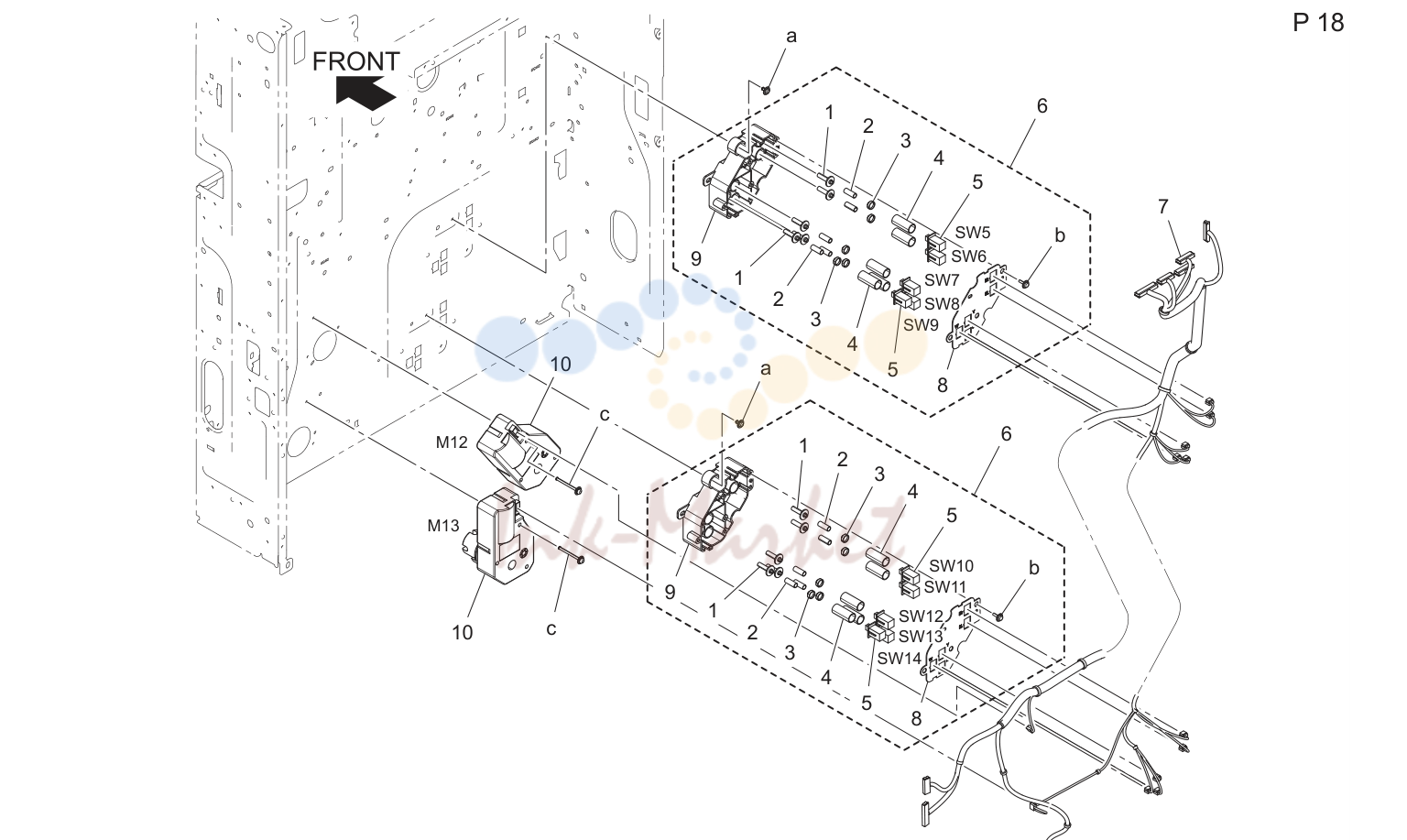

- Paper size detection секция (P18)

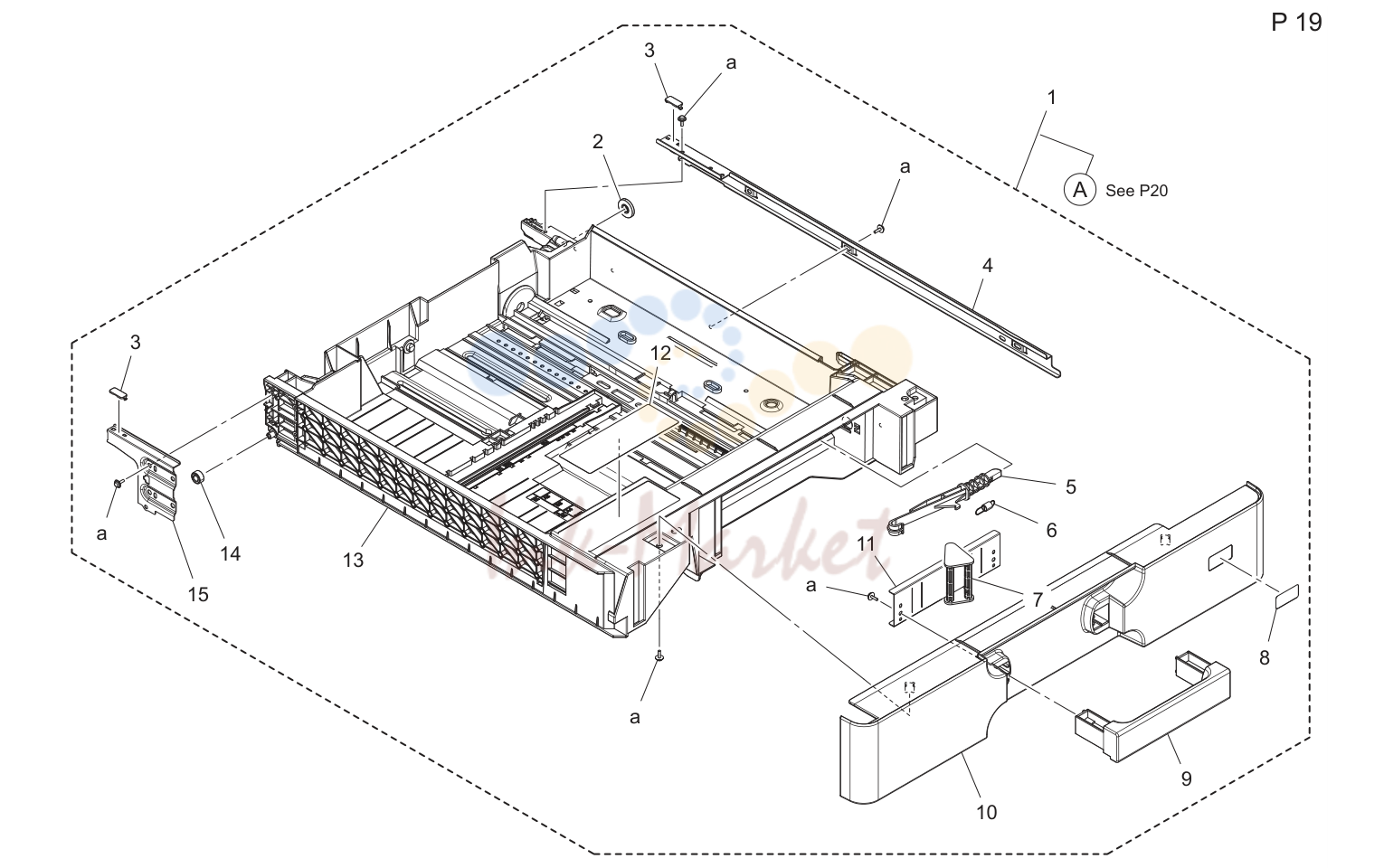

- 1st cassette секция (P19)

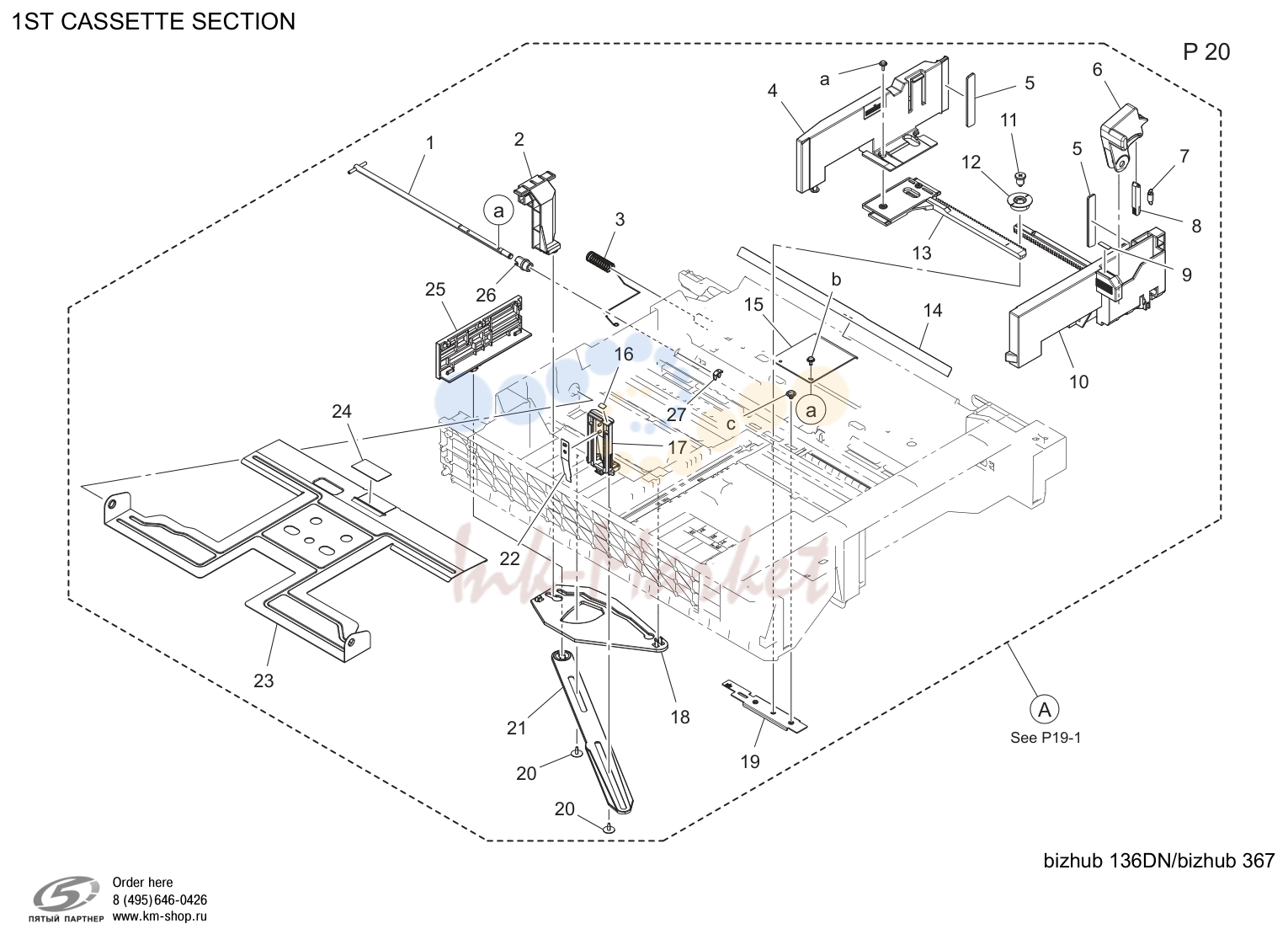

- 1st cassette секция (P20)

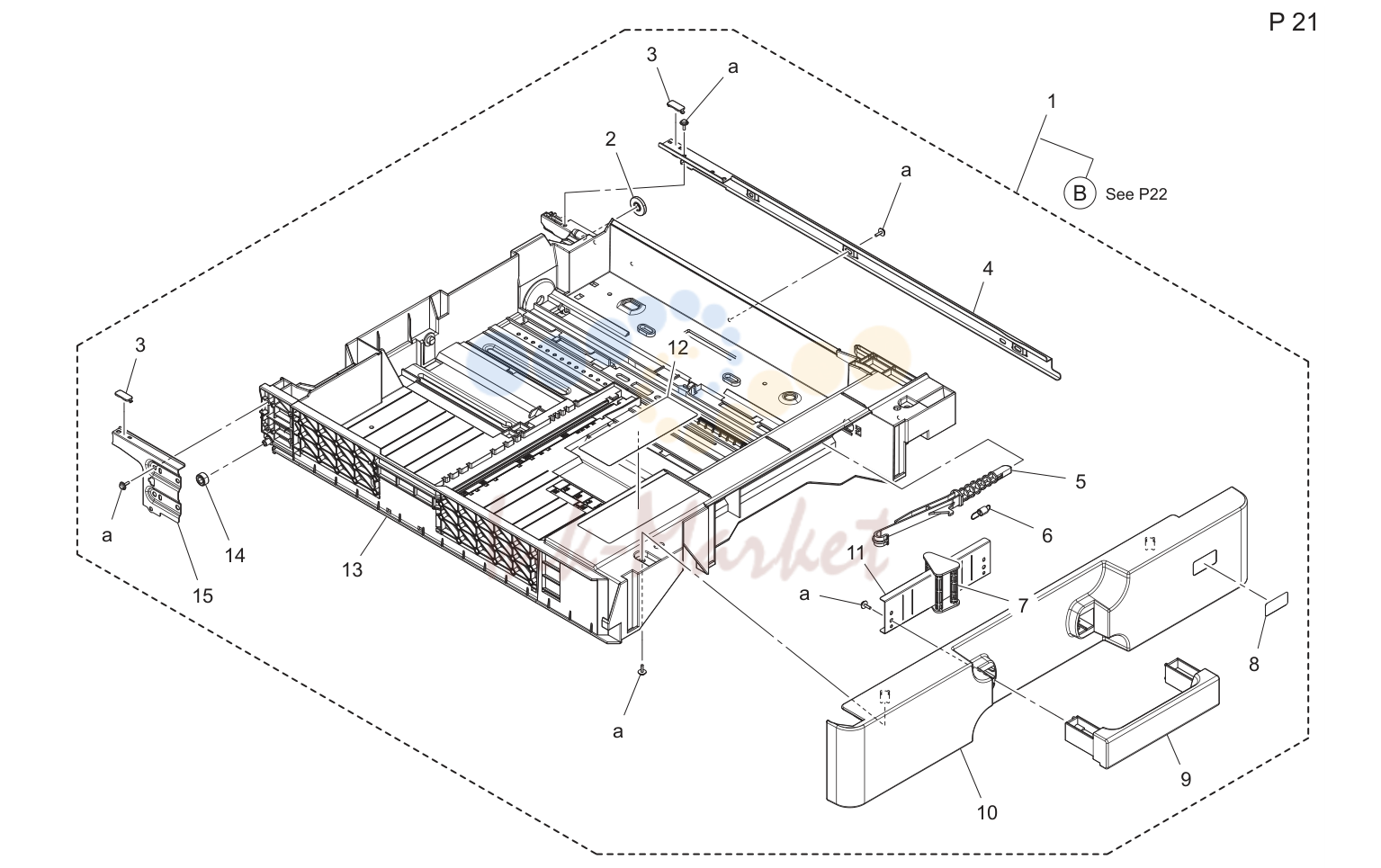

- 2nd cassette секция (P21)

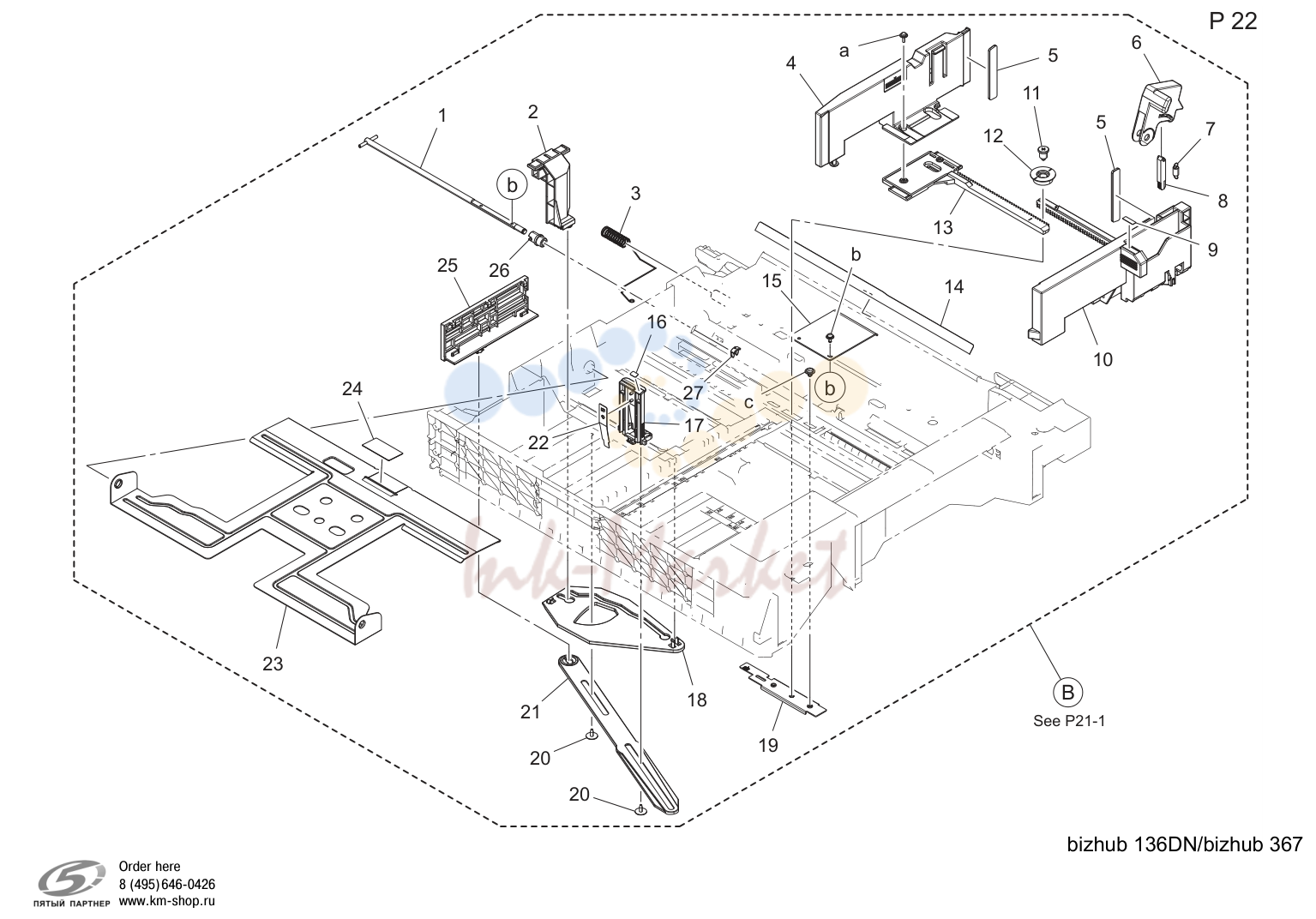

- 2nd cassette секция (P22)

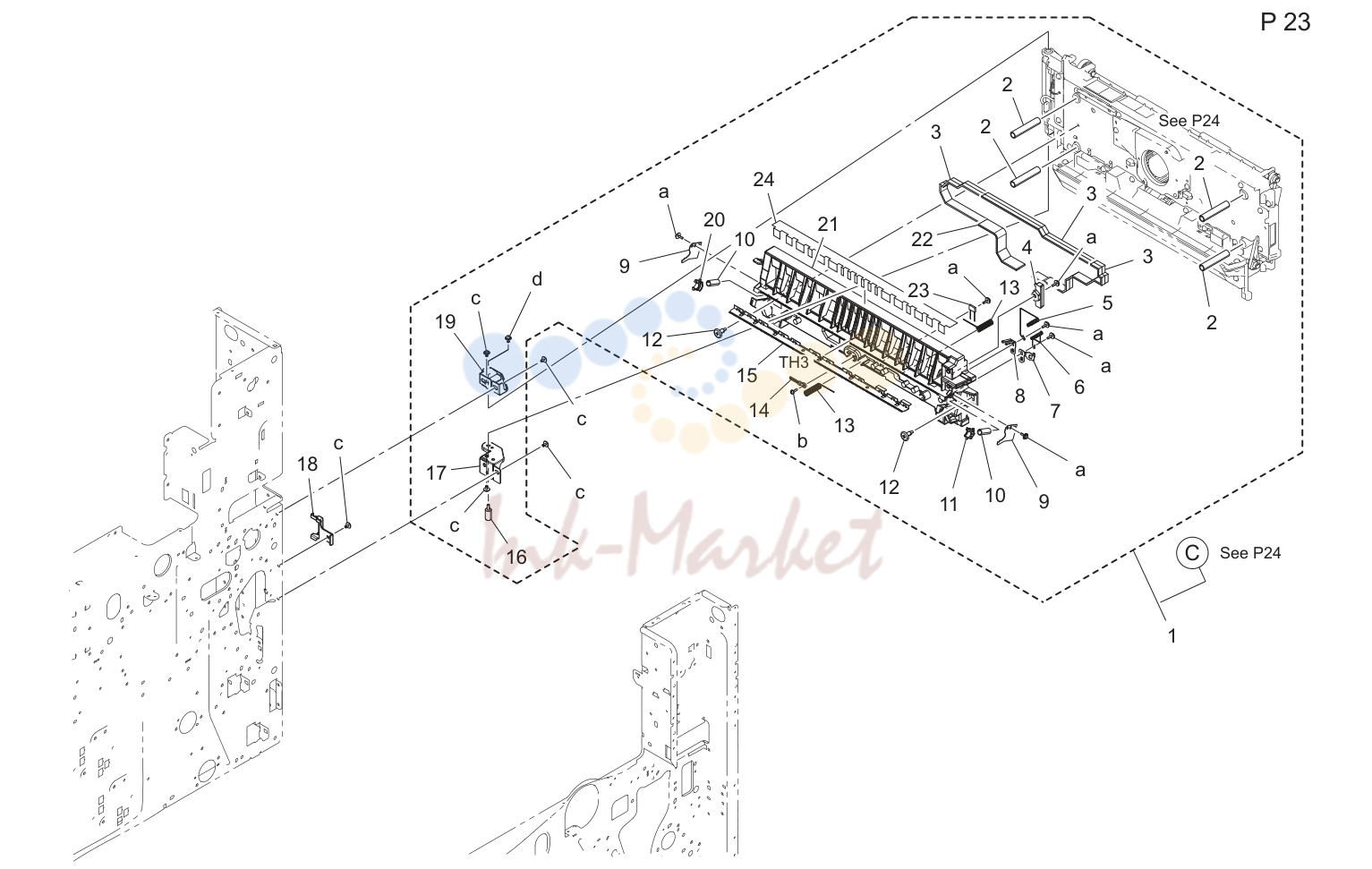

- Vertical transport секция (P23)

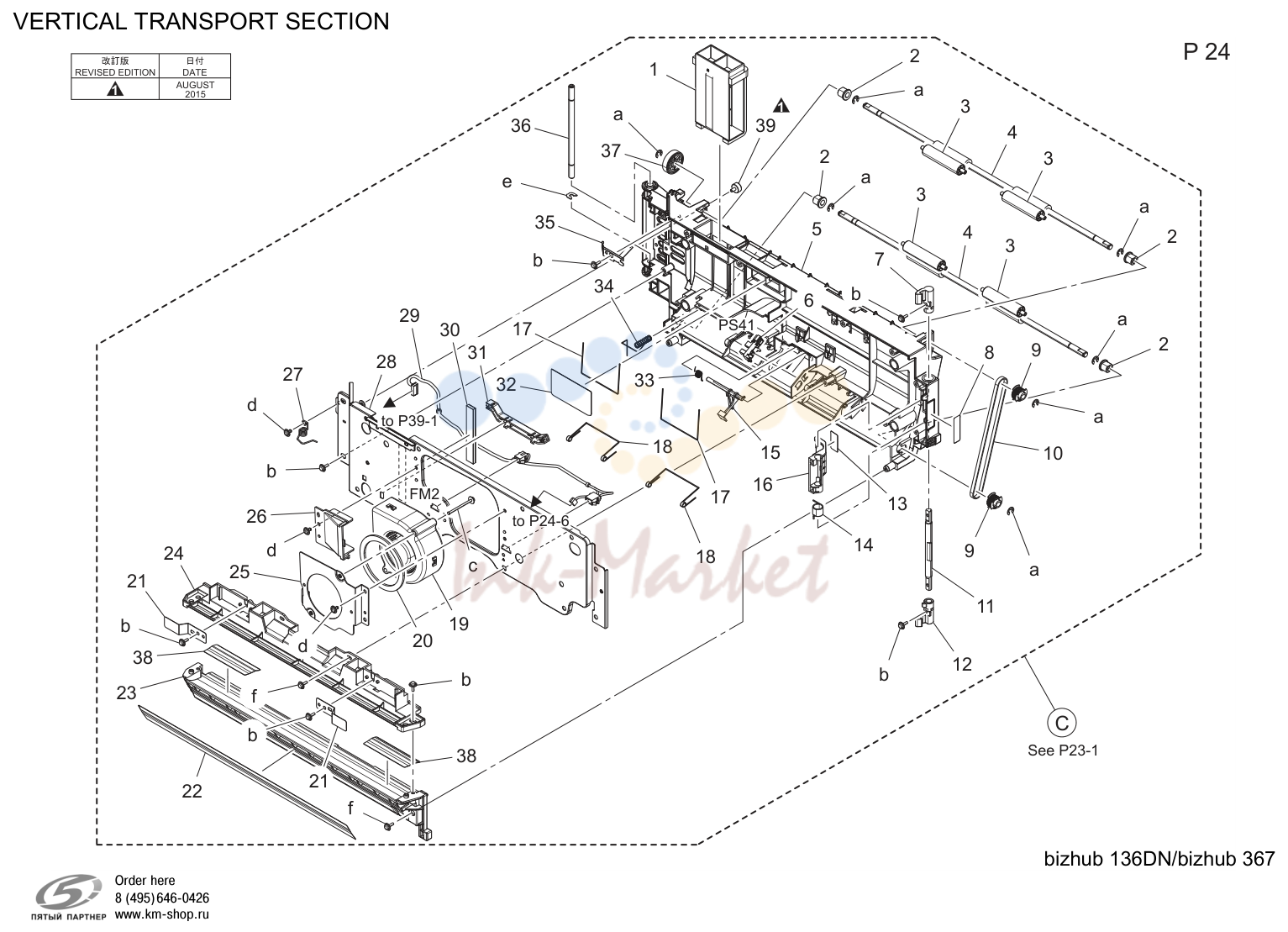

- Vertical transport секция (P24)

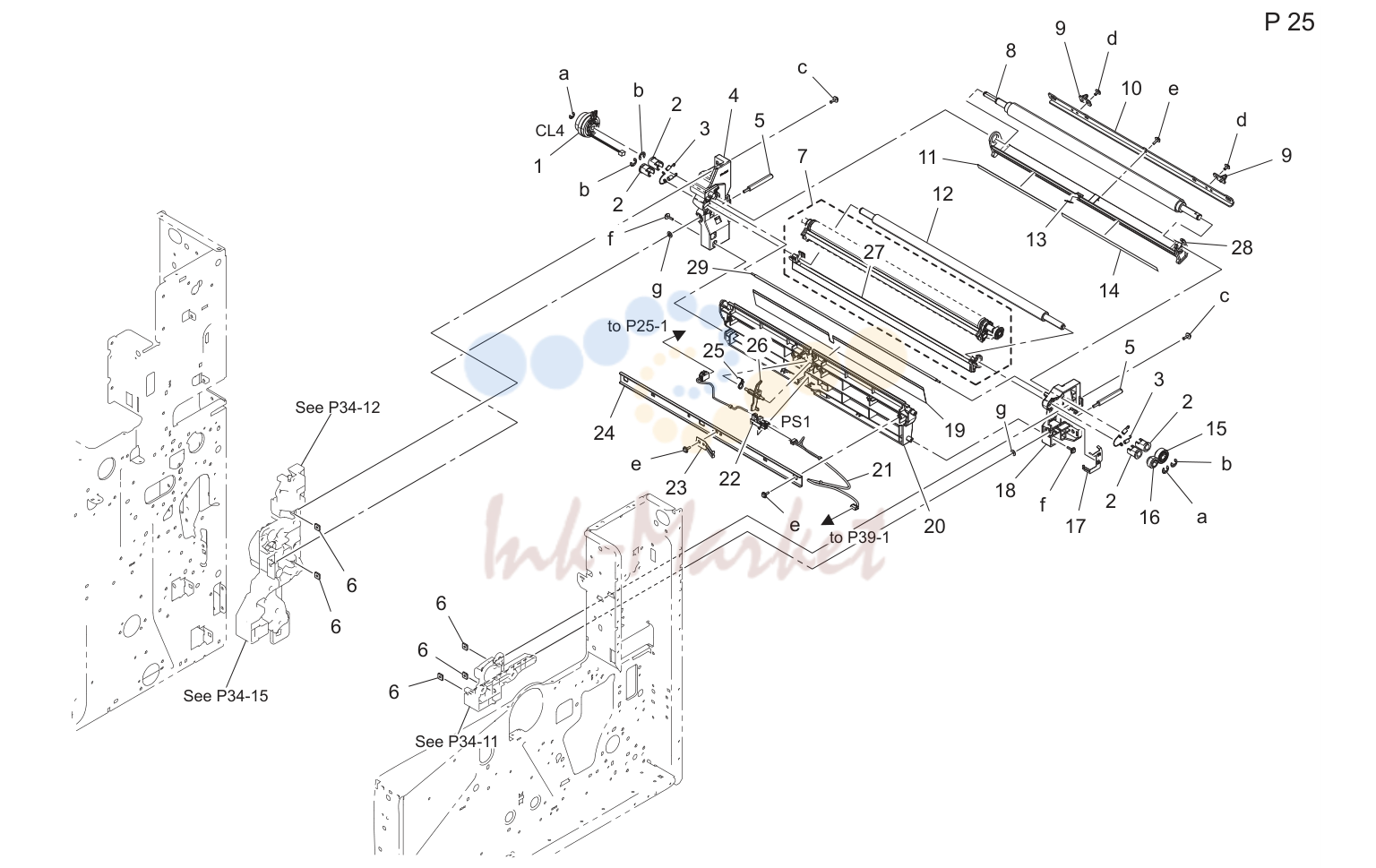

- Registration секция (P25)

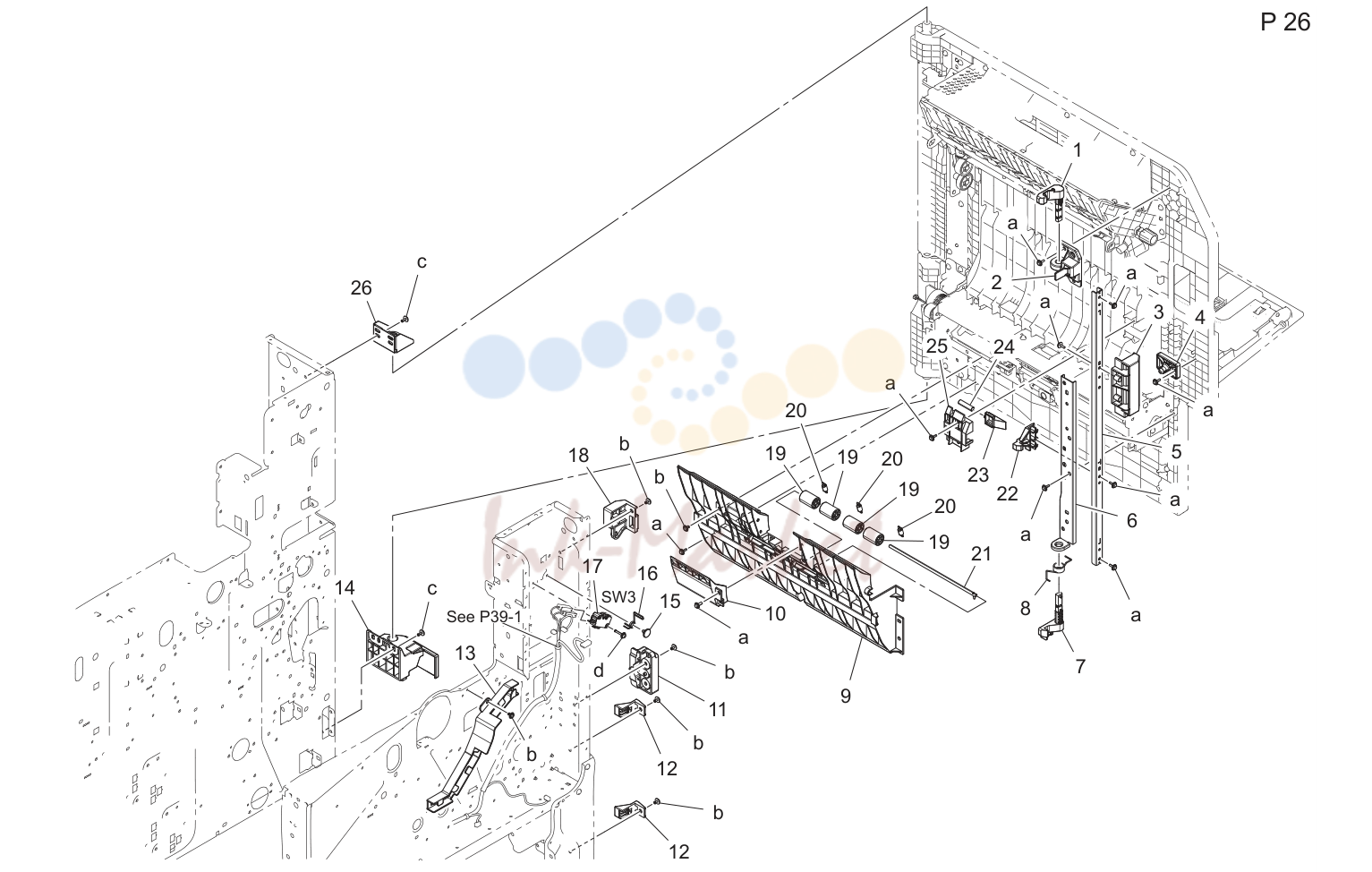

- Vertical conveyance door секция (P26)

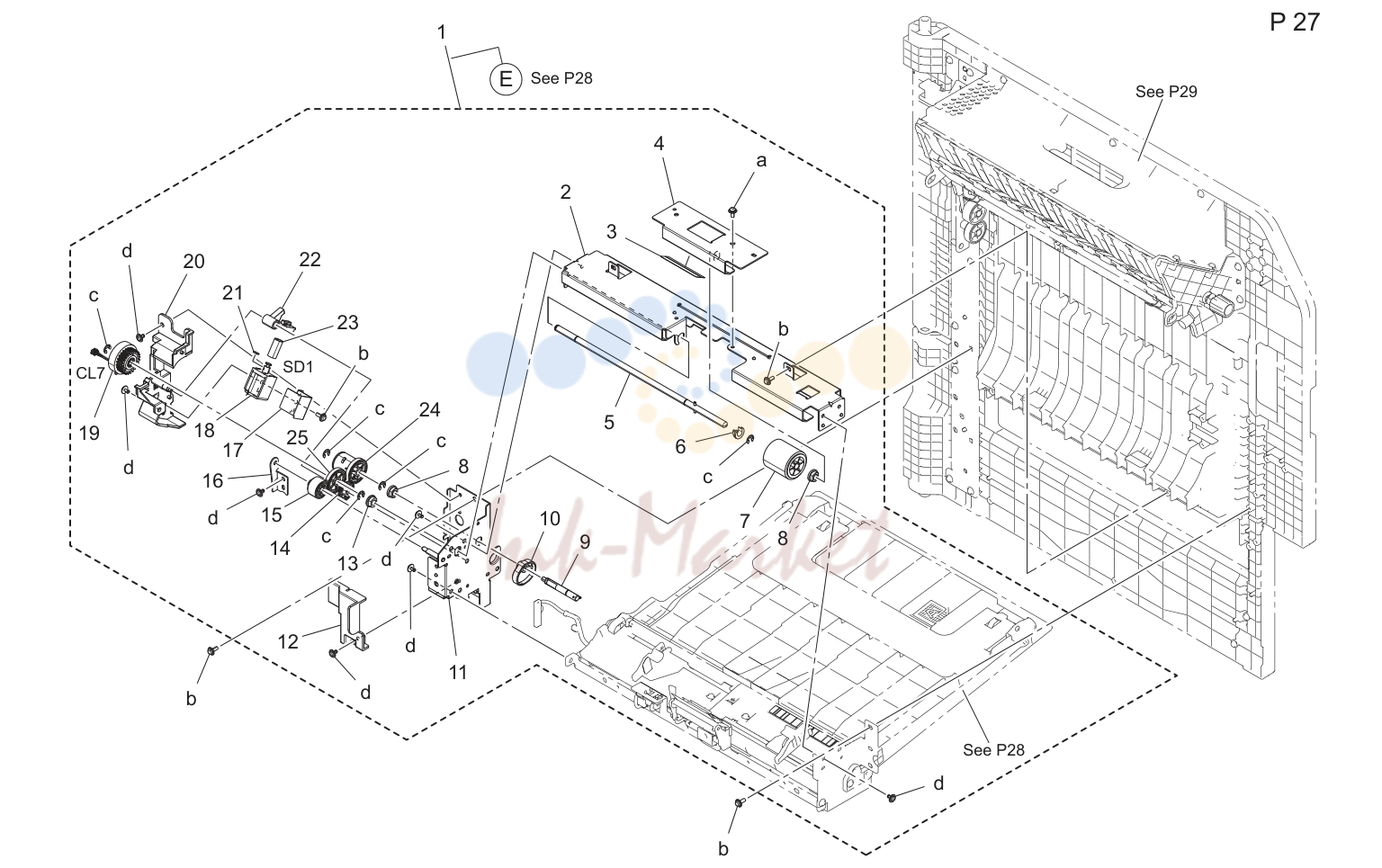

- Bypass tray секция (P27)
- Bypass tray секция (P28)
- Reversal секция (P29)
- Reversal секция (P30)
- Печь (закрепление) секция (P31)
- Выход бумаги секция (P32)
- Выход бумаги секция (P33)
- Drive секция (P34)
- Ozone воздуховод секция (P35)
- Main power supply секция (P36)
- Electrical components (P37)
- Electrical components (P38)
- Wiring (P39)
- Wiring accessories and jigs
- Accessory детали (P41)

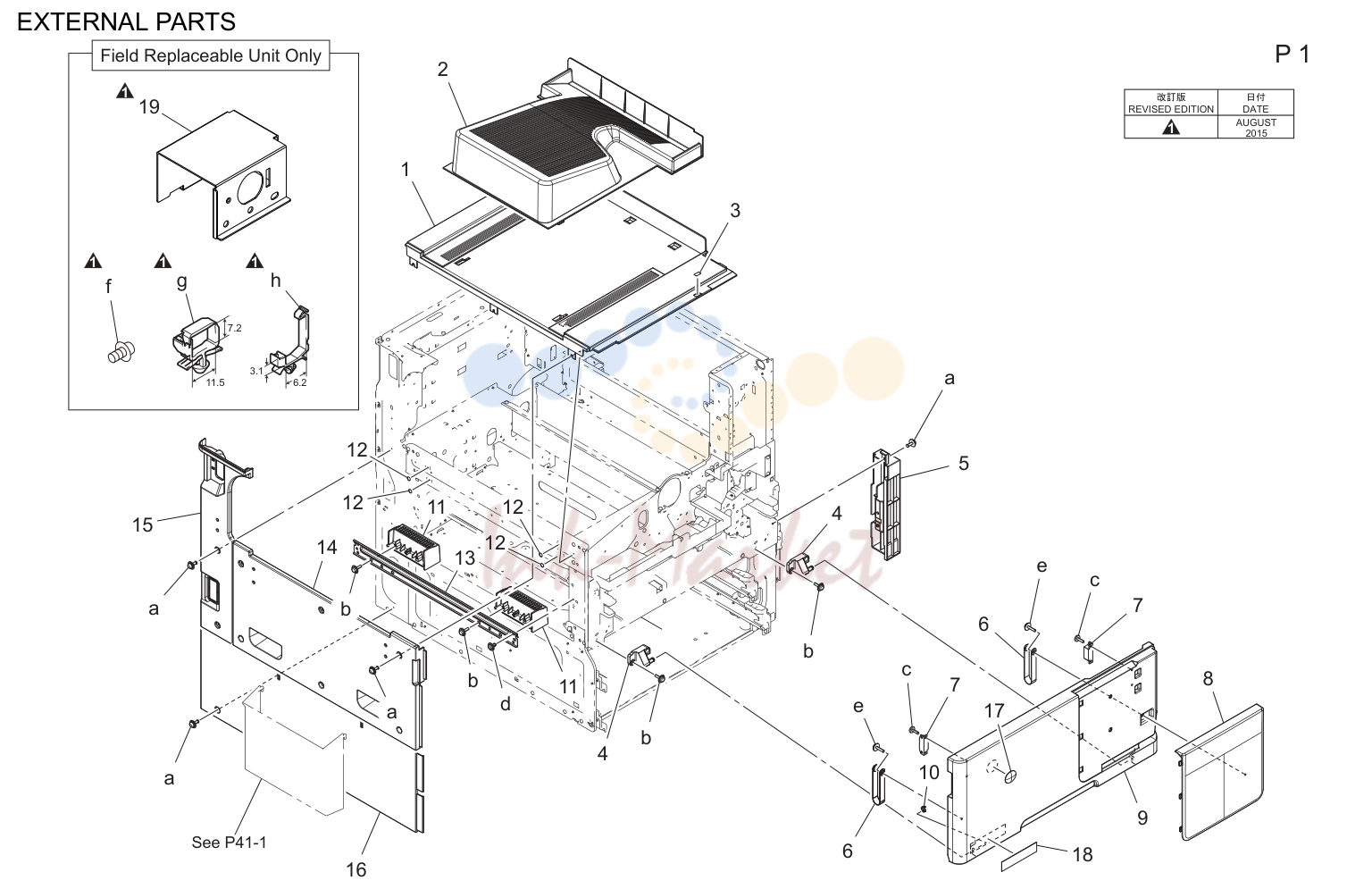

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH160102 запросить цену → | Крышка /upper | |
| 2 | A7AH161001 запросить цену → | Tray | |
| 3 | A0ED940700 запросить цену → | Label тонер 2 | |
| 4 | A161165602 запросить цену → | Support вал | |
| 5 | A7AH162500 запросить цену → | Крышка пластина /right front | |
| 6 | A0ED162401 запросить цену → | Band | |
| 8 | A7AH162300 запросить цену → | Open/close крышка /right | |
| 9 | A7AH160202 запросить цену → | Open/close крышка /front | |
| 11 | A7AH102200 запросить цену → | Handle /left | |
| 12 | A7AH134800 запросить цену → | Уплотнитель | |
| 13 | A7AH102100 запросить цену → | Креплениеing пластина | |
| 14 | A7AH160700 запросить цену → | Крышка /left | |
| 15 | A7AH160801 запросить цену → | Крышка /left | |
| 16 | A7AH160601 запросить цену → | Держатель | |
| 17 | A00J945500 запросить цену → | Logo mark | |
| 18 | A789940100 запросить цену → | Label bizhub 367 | |
| 18 | A789942500 запросить цену → | Label bizhub 136dn | |
| 19 | A7AHP02000 запросить цену → | Креплениеing пластина |

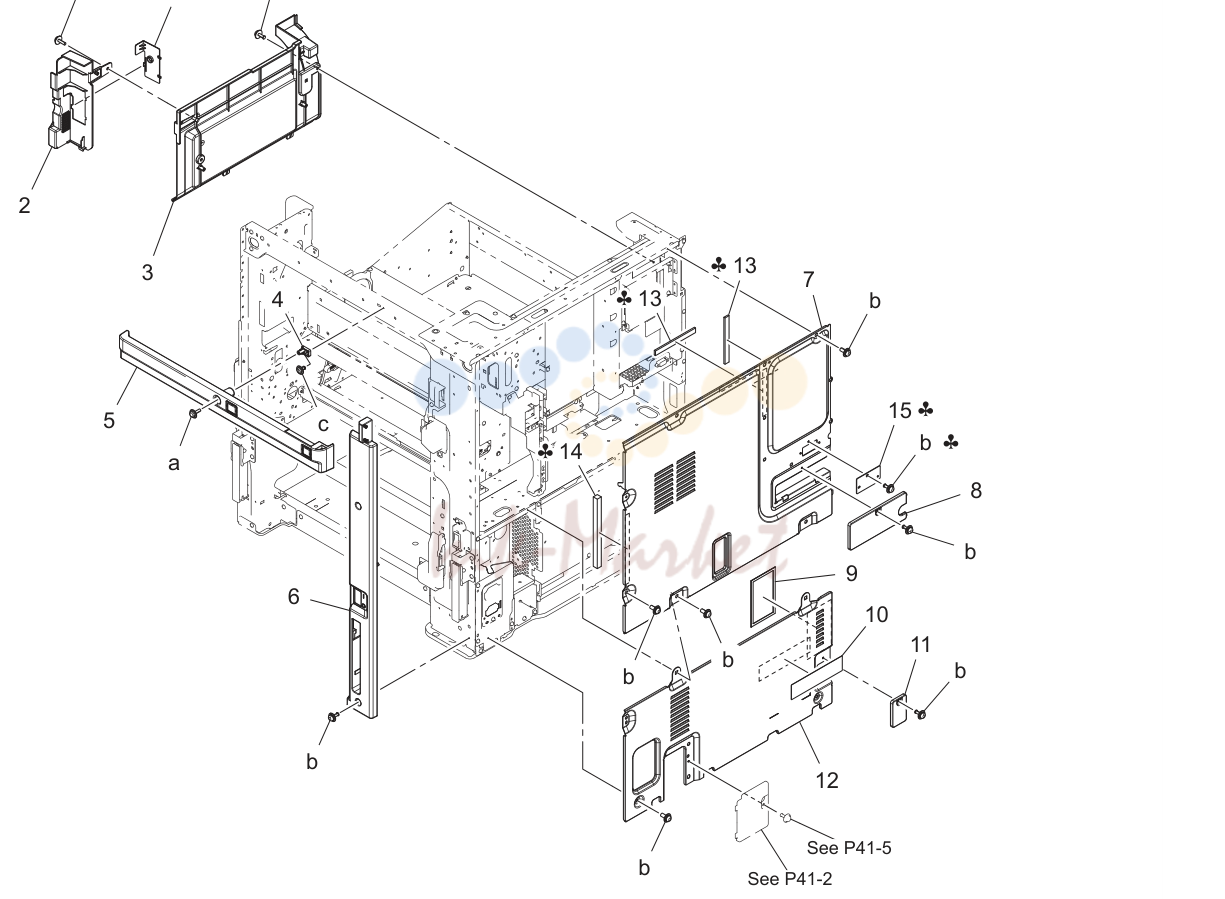

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH164600 запросить цену → | Крышка | |
| 2 | A7AH162802 запросить цену → | Крышка | |
| 3 | A7AH162902 запросить цену → | Крышка | |
| 4 | A7AH167001 запросить цену → | Креплениеing пластина | |
| 5 | A7AH162400 запросить цену → | Крышка | |
| 6 | A7AH163001 запросить цену → | Крышка пластина /right rear | |
| 7 | A7AH160503 запросить цену → | Крышка пластина /upper | |
| 8 | A7AH163300 запросить цену → | Крышка пластина /right rear | |
| 9 | A7AH141400 запросить цену → | Filter | |
| 10 | A2X0945701 запросить цену → | Label | |
| 11 | A7AH164701 запросить цену → | Крышка пластина /lower | |
| 12 | A7AH163402 запросить цену → | Крышка пластина /lower | |
| 13 | A7AHM92000 запросить цену → | Gasket | |
| 14 | A7AHM92100 запросить цену → | Gasket | |
| 15 | A7AH164800 запросить цену → | Крышка пластина /upper |

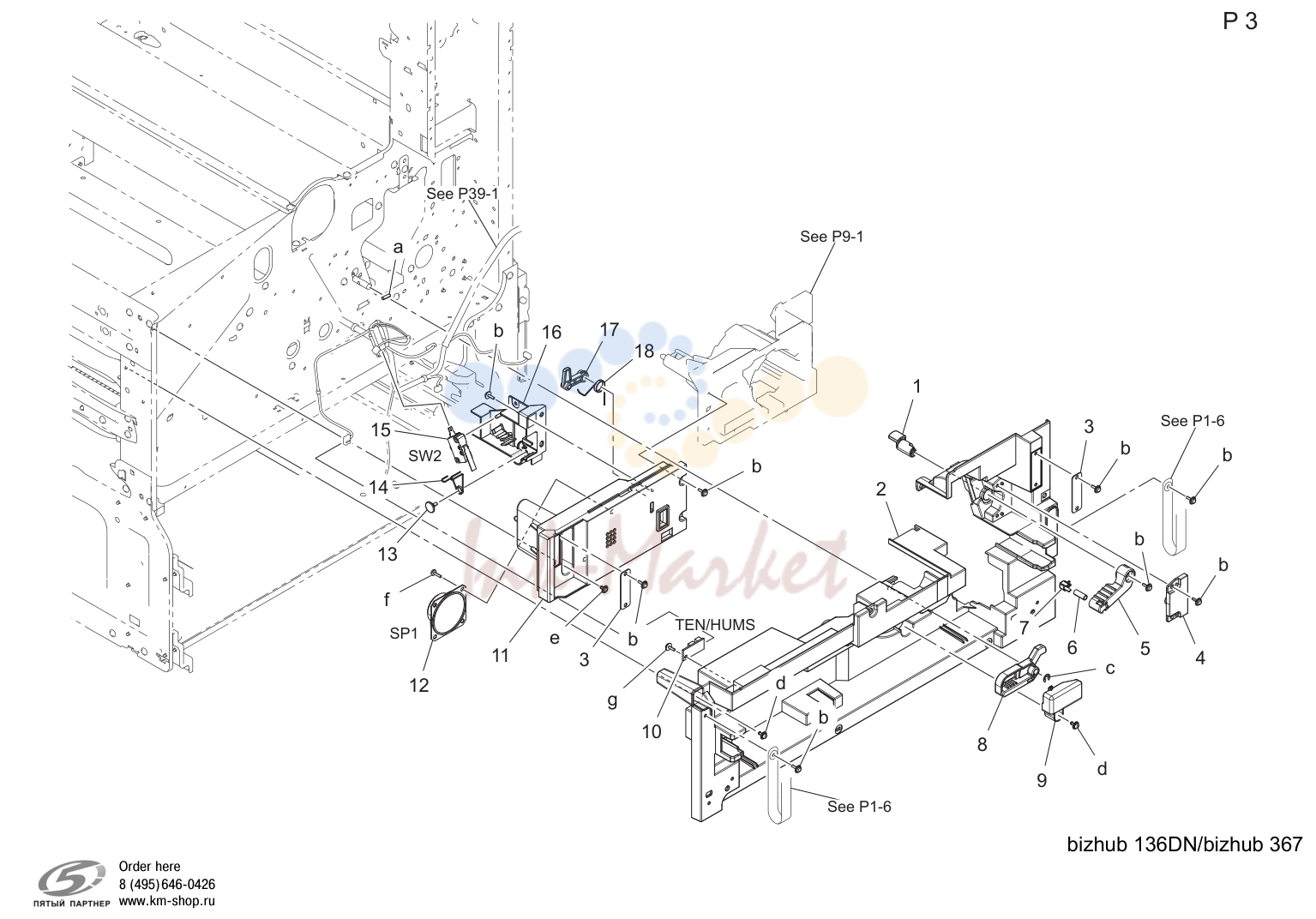

Inner крышка секция (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH112600 запросить цену → | Stopper | |
| 2 | A7AH165003 запросить цену → | Крышка /front | |
| 4 | A7AH112900 запросить цену → | Держатель | |
| 5 | A7AH112500 запросить цену → | Рычаг | |
| 6 | A7AH113000 запросить цену → | Compressing coil пружина | |
| 7 | A7AH112800 запросить цену → | Stopper | |
| 8 | A7AH116200 запросить цену → | Release рычаг | |
| 9 | A7AH164500 запросить цену → | Крышка /rear | |
| 10 | A7AHM50400 запросить цену → | Humidity датчик | |
| 11 | A7AH135301 запросить цену → | Крышка | |
| 12 | A0P0M73100 запросить цену → | Speaker | |
| 13 | A7AH138900 запросить цену → | Shoulder screw | |
| 14 | A161151300 запросить цену → | Torsion coil пружина | |
| 15 | J06M60100 запросить цену → | Micro выключатель | |
| 16 | A7AH138500 запросить цену → | Креплениеing пластина | |
| 17 | A7AH138700 запросить цену → | Рычаг | |
| 18 | A7AH138800 запросить цену → | Torsion пружина |

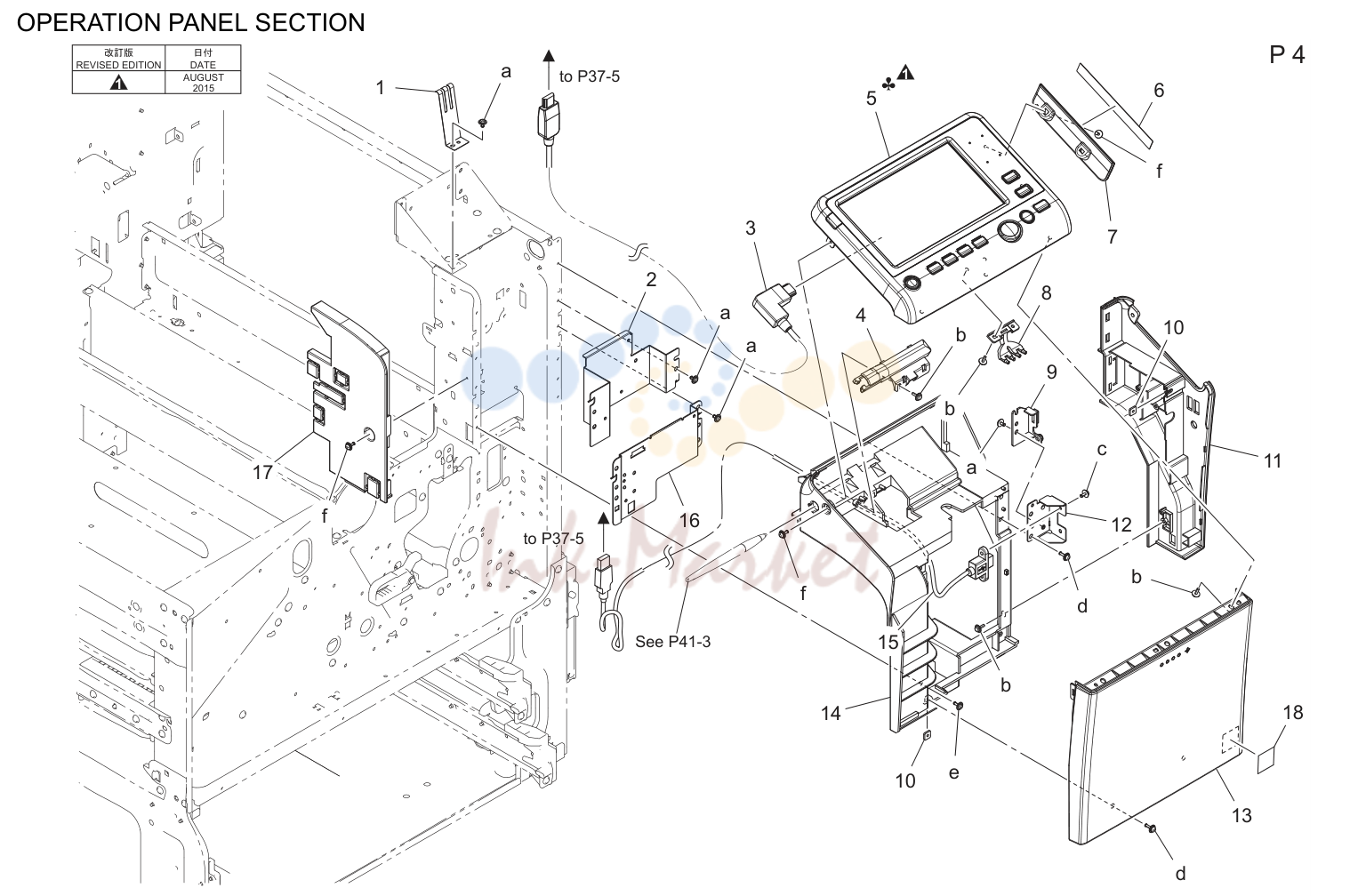

Operation панель секция (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH134600 запросить цену → | Ground пластина | |
| 2 | A7AH139000 запросить цену → | Креплениеing пластина | |
| 3 | A7AHN15600 запросить цену → | Interface кабель | |
| 4 | A7AH162100 запросить цену → | Держатель | |
| 5 | A7AHM70101 запросить цену → | Панель в сборе | |
| 5 | A7AHM70201 запросить цену → | Панель в сборе | |
| 5 | A7AHM70301 запросить цену → | Панель в сборе | |
| 5 | A7AHM70402 запросить цену → | Панель в сборе | |
| 6 | A7AH162001 запросить цену → | Уплотнитель | |
| 7 | A7AH161900 запросить цену → | Крышка | |
| 8 | A7AH161801 запросить цену → | Lens | |
| 9 | A7AH166601 запросить цену → | Крышка | |
| 11 | A7AH161501 запросить цену → | Крышка /right | |
| 12 | A7AH139401 запросить цену → | Креплениеing пластина | |
| 13 | A7AH161700 запросить цену → | Крышка /front | |
| 14 | A7AH161602 запросить цену → | Крышка /middle | |
| 15 | A7AHN15301 запросить цену → | Interface кабель | |
| 16 | A7AH139600 запросить цену → | Креплениеing пластина | |
| 17 | A7AH161400 запросить цену → | Крышка /left | |
| 18 | A011946200 запросить цену → | Label emperon |

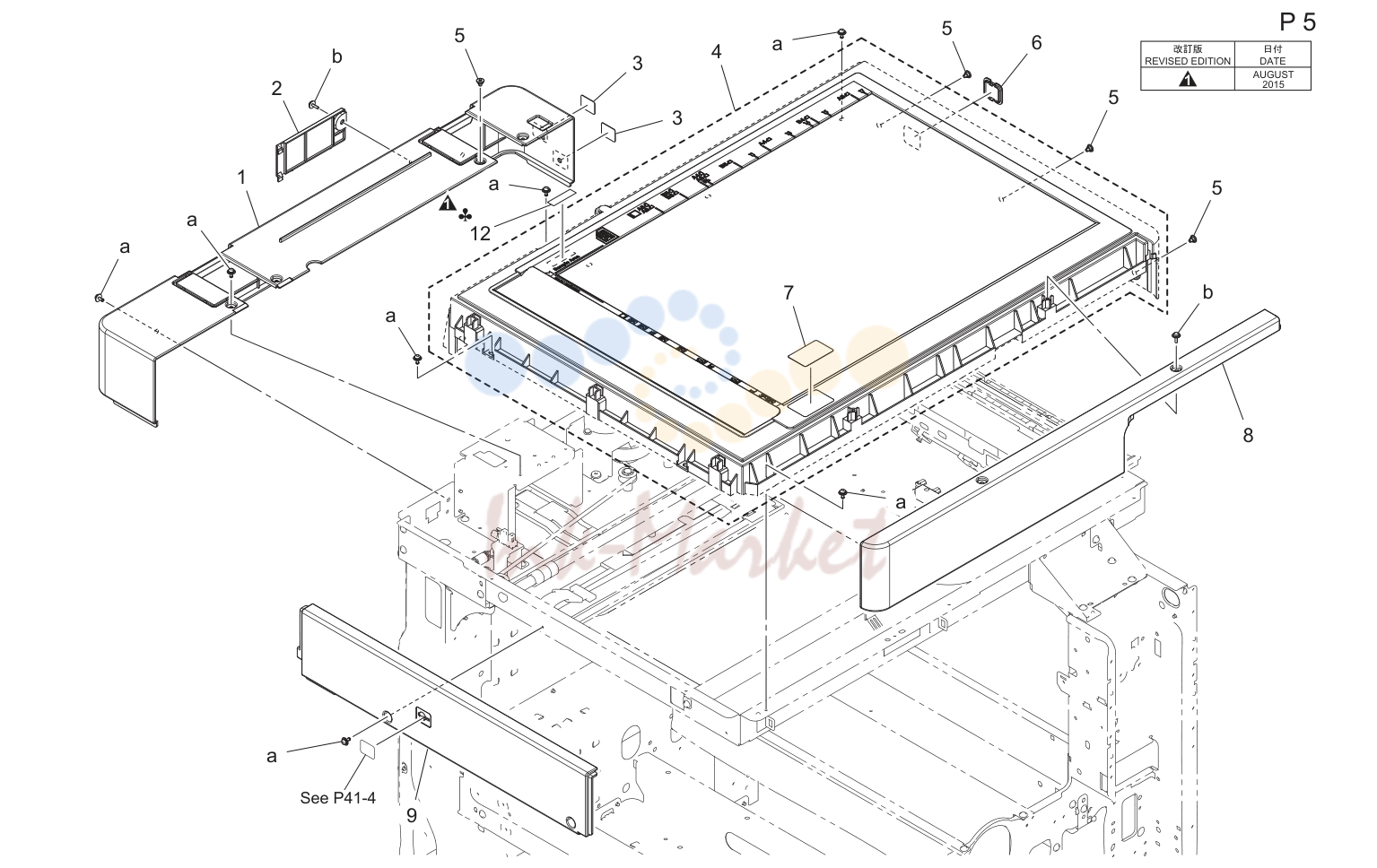

Сканер секция (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH266203 запросить цену → | Read крышка /rear | |
| 2 | A7AH267000 запросить цену → | Read крышка /rear | |
| 3 | A7AH266800 запросить цену → | Уплотнитель | |
| 4 | A7AHR70800 запросить цену → | Крышка сканера /upper в сборе | |
| 5 | A7AH267201 запросить цену → | Shoulder screw | |
| 6 | A7AH266300 запросить цену → | Крышка | |
| 7 | A0HF952400 запросить цену → | Label | |
| 8 | A7AH266503 запросить цену → | Read крышка /front | |
| 9 | A7AH266601 запросить цену → | Read крышка /left | |
| 12 | A7AH940300 запросить цену → | Label |
Сканер секция (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH285102 запросить цену → | Рычаг | |
| 2 | A7AH285400 запросить цену → | Compressing coil пружина | |
| 3 | A7AH285501 запросить цену → | Креплениеing пластина | |
| 4 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 5 | A7AHM50100 запросить цену → | Aps photoreflector | |
| 6 | A7AH281701 запросить цену → | Ground пластина пружина | |
| 7 | A7AHN12W00 запросить цену → | Жгут /сканер | |
| 8 | A7AH262602 запросить цену → | Креплениеing пластина /right front | |
| 9 | A7AH261401 запросить цену → | Креплениеing пластина /right front | |
| 11 | A7AHN12800 запросить цену → | Жгут /adf relay | |
| 12 | A7AH262501 запросить цену → | Ground пластина пружина | |
| 13 | A7AHM50100 запросить цену → | Aps photoreflector |

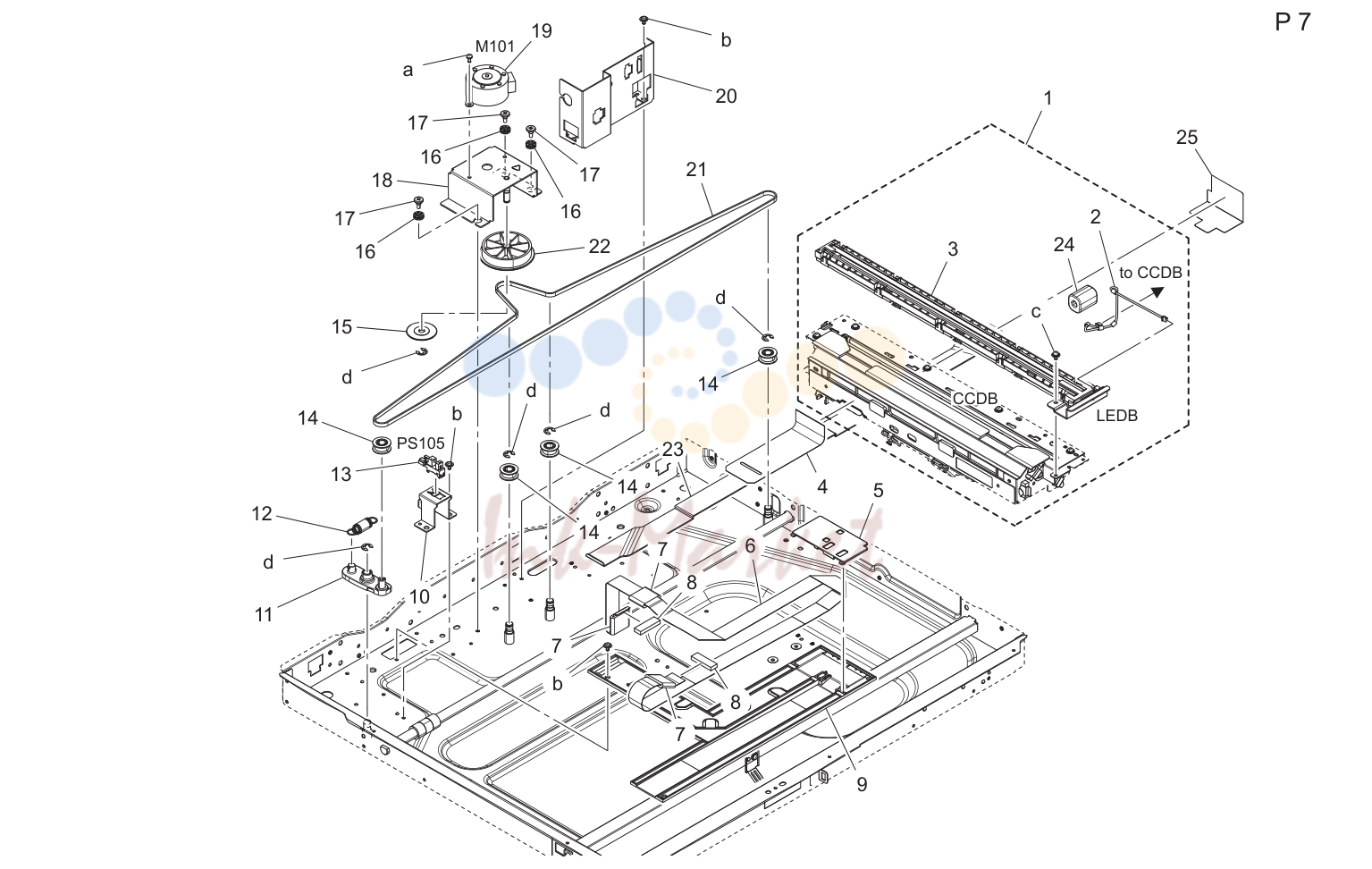

Сканер секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A890R70011 запросить цену → | Scan-ir узел | |
| 2 | A7AHN12Y02 запросить цену → | Жгут /сканер | |
| 3 | A890R70200 запросить цену → | Led exposure узел | |
| 4 | A7AH262900 запросить цену → | Направляющая sheet | |
| 5 | A7AH262100 запросить цену → | Креплениеing крышка | |
| 6 | A7AHN12V02 запросить цену → | Жгут /сканер | |
| 7 | A7AHM90100 запросить цену → | Ferritecore | |
| 8 | A7AHM90000 запросить цену → | Connector | |
| 9 | A7AH261802 запросить цену → | Креплениеing пластина | |
| 10 | A7AH261700 запросить цену → | Креплениеing пластина | |
| 11 | A7AH280700 запросить цену → | Adjusting пластина | |
| 12 | A7AH280500 запросить цену → | Pulling пружина | |
| 13 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 14 | A7AH281300 запросить цену → | Idling pulley | |
| 15 | A7AH281600 запросить цену → | Washer | |
| 16 | A4EU138000 запросить цену → | Support rubber | |
| 17 | A7AH281800 запросить цену → | Shoulder screw | |
| 18 | A7AH280800 запросить цену → | Креплениеing пластина | |
| 19 | A161M10300 ✓ в наличии | Stepping мотор | |
| 20 | A7AH261902 запросить цену → | Креплениеing пластина | |
| 21 | A7AH280400 запросить цену → | Ремень 1196l | |
| 22 | A7AH280900 запросить цену → | Шестерня 120t | |
| 23 | A7AH262700 запросить цену → | Protection mat | |
| 24 | A7AHM90200 запросить цену → | Ferritecore | |
| 25 | A7AH263000 запросить цену → | Insulating part |

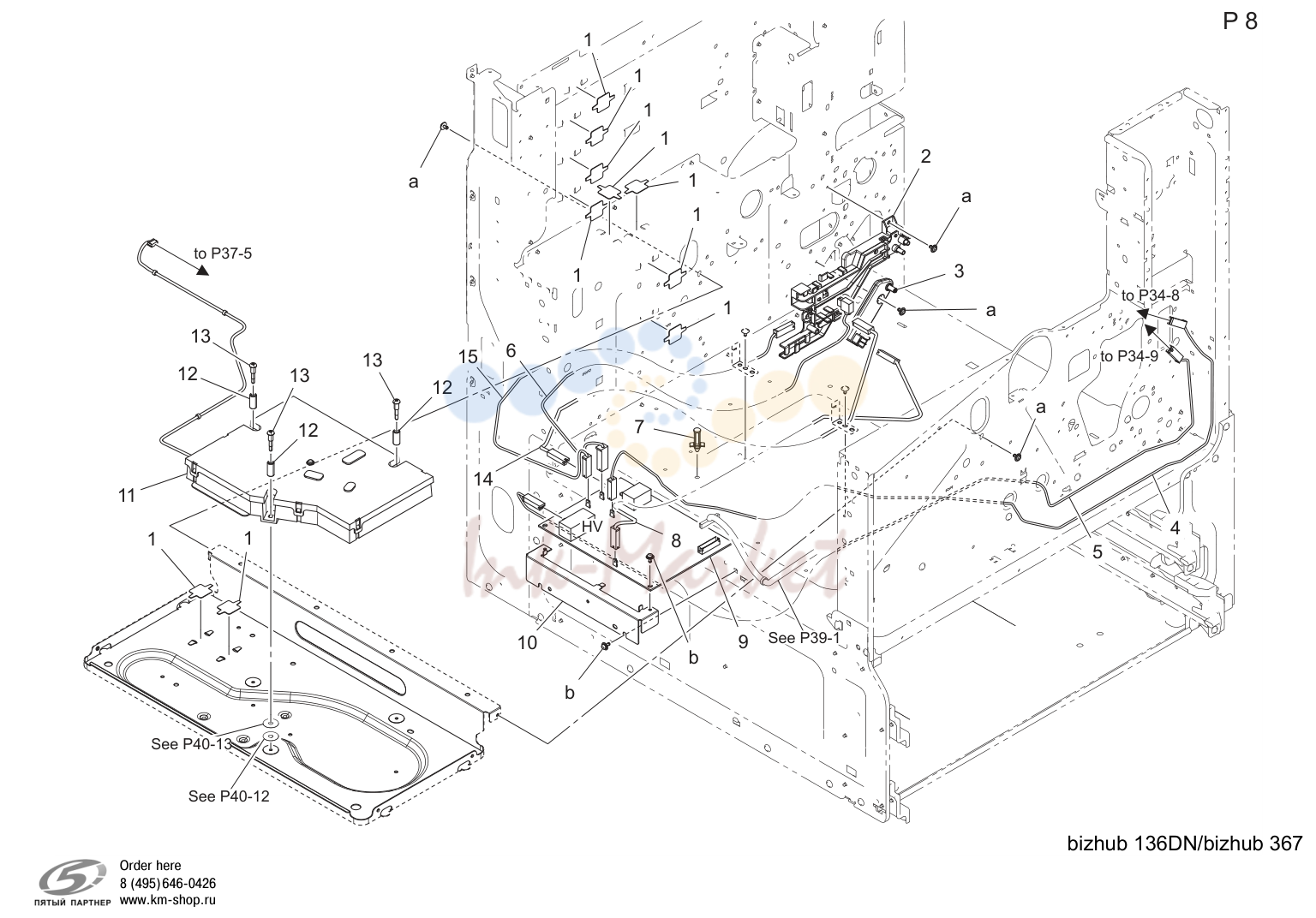

Ph узел/high voltage секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A1UD104500 запросить цену → | Уплотнитель | |
| 2 | A7AHR70100 запросить цену → | Contact в сборе | |
| 3 | A7AHR70000 запросить цену → | Dv contact в сборе | |
| 4 | A7AHN10800 запросить цену → | Жгут /separating | |
| 5 | A7AHN10500 запросить цену → | Жгут /перенос | |
| 6 | A7AHN13800 запросить цену → | Жгут /hv | |
| 7 | V502010043 запросить цену → | Pcb support | |
| 8 | A7AHN10600 запросить цену → | Жгут /проявка | |
| 9 | A7AHM40600 запросить цену → | High voltage узел | |
| 10 | A7AH134200 запросить цену → | Креплениеing пластина | |
| 11 | A891R70000 запросить цену → | Print head в сборе | |
| 14 | A7AHN10700 запросить цену → | Жгут /chaging | |
| 15 | A7AHN13900 запросить цену → | Жгут /hv |

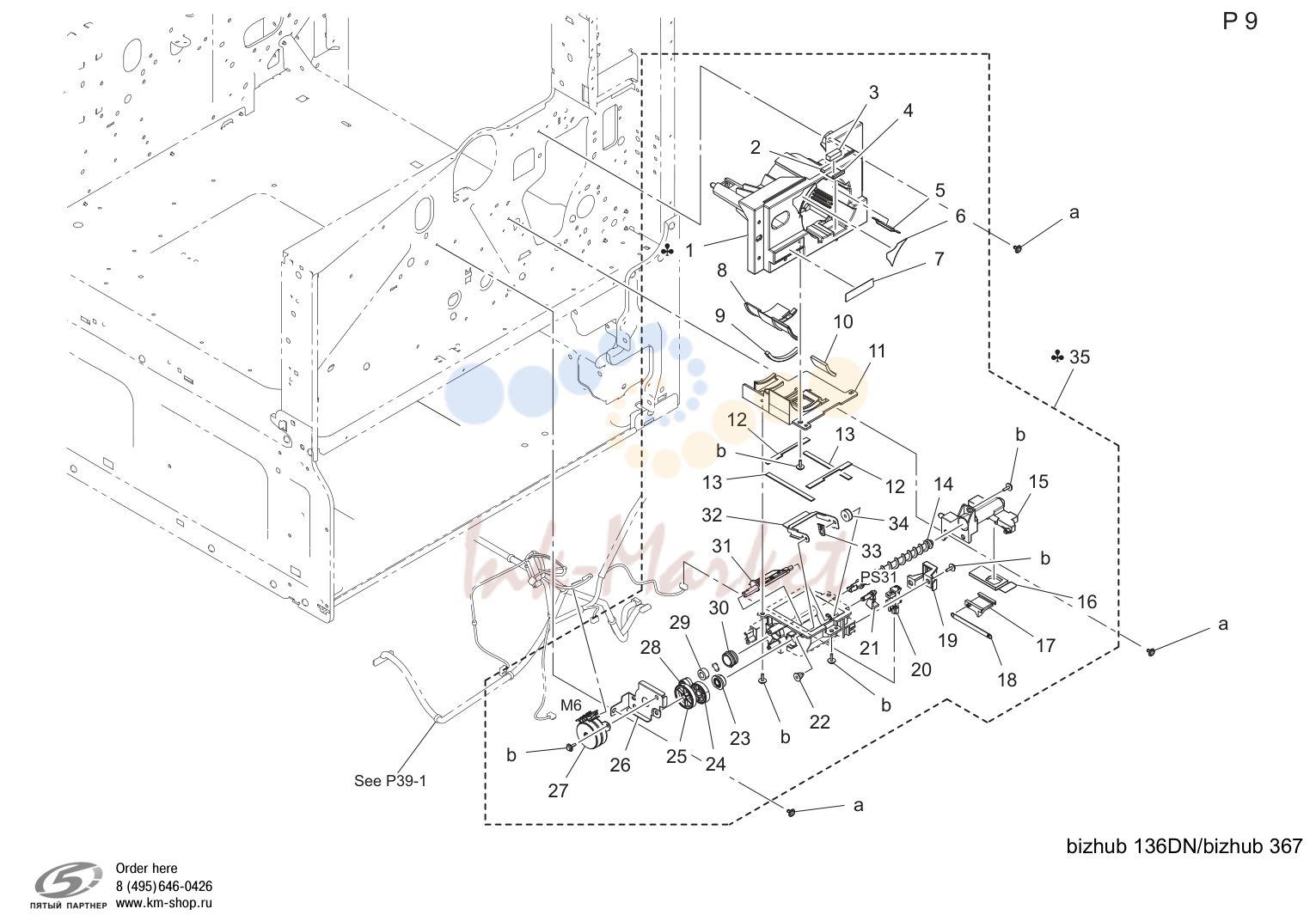

Тонер supply секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH405100 запросить цену → | Крышка | |
| 1 | A7AH405300 запросить цену → | Крышка | |
| 1 | A7AH405200 запросить цену → | Крышка | |
| 2 | A161404001 запросить цену → | Уплотнитель /1 | |
| 3 | A161403701 запросить цену → | Уплотнитель | |
| 4 | A161404100 запросить цену → | Уплотнитель /2 | |
| 5 | A161403901 запросить цену → | Spacer | |
| 6 | A0ED940600 запросить цену → | Label тонер 1 | |
| 7 | A7AH946200 запросить цену → | Label тонер type | |
| 8 | A161402403 запросить цену → | Shutter | |
| 9 | A161403800 запросить цену → | Уплотнитель | |
| 10 | A161402502 запросить цену → | Уплотнитель | |
| 11 | A7AH402100 запросить цену → | Крышка | |
| 12 | A7AH403300 запросить цену → | Уплотнитель | |
| 13 | A7AH403500 запросить цену → | Уплотнитель | |
| 14 | A7AH400100 запросить цену → | Screw | |
| 15 | A7AH406000 запросить цену → | Conveyance pipe | |
| 16 | A7AH403200 запросить цену → | Уплотнитель | |
| 17 | A0ED401000 запросить цену → | Shutter | |
| 18 | A7AH406300 запросить цену → | Pulling coil пружина | |
| 19 | A7AH400700 запросить цену → | Креплениеing пластина | |
| 20 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 21 | A7AH404300 запросить цену → | Detecting actuator | |
| 22 | A161400800 запросить цену → | Pin | |
| 24 | A161401100 запросить цену → | Шестерня 36t | |
| 25 | A7AH401300 запросить цену → | Шестерня 17/65t | |
| 26 | A7AH406201 запросить цену → | Fixing пластина | |
| 27 | A7AHM10400 запросить цену → | Stepping мотор | |
| 28 | A161401000 запросить цену → | Шестерня 18t | |
| 30 | A161403101 запросить цену → | Держатель | |
| 31 | A5C1F42000 запросить цену → | Agitating вал | |
| 32 | A161400401 запросить цену → | Detecting пластина | |
| 33 | A161404200 запросить цену → | Fixing пластина | |
| 34 | A161400601 запросить цену → | Detecting уплотнитель | |
| 35 | A7AHR71000 запросить цену → | Sub бункер в сборе | |
| 35 | A7AHR71200 запросить цену → | Sub бункер в сборе | |
| 35 | A7AHR71100 запросить цену → | Sub бункер в сборе |

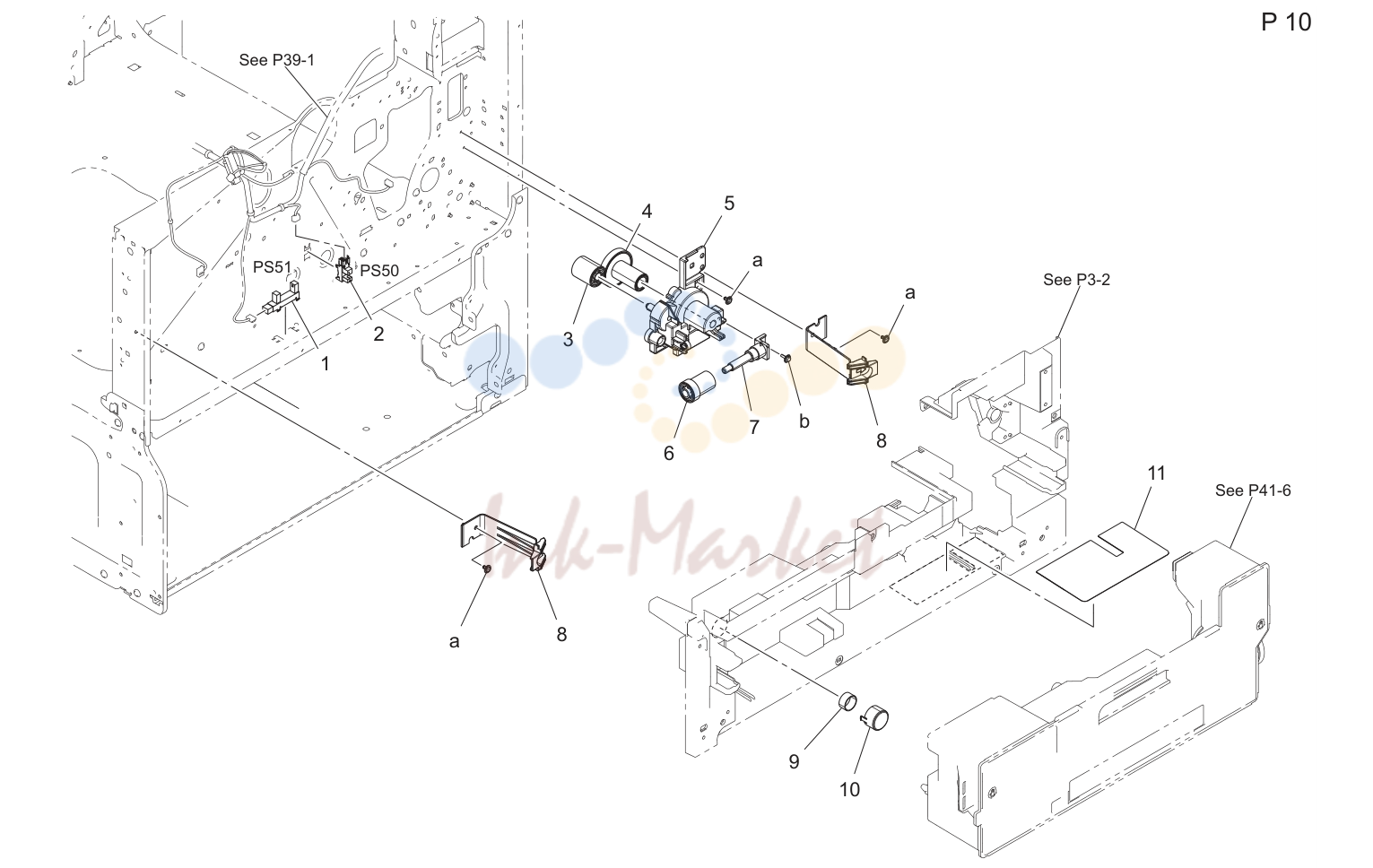

Тонер supply секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 3 | A7AH218100 запросить цену → | Шестерня 20t | |
| 4 | A7AH218300 запросить цену → | Шестерня 15/37t | |
| 5 | A7AH218702 запросить цену → | Drive держатель | |
| 6 | A7AH218400 запросить цену → | Шестерня 15/20t | |
| 7 | A7AH218500 запросить цену → | Вал | |
| 8 | A161165700 запросить цену → | Fixing claw | |
| 9 | A2XN374800 запросить цену → | Compressing coil пружина | |
| 10 | A7AH362700 запросить цену → | Держатель | |
| 11 | A7AH165200 запросить цену → | Sheet |
Erase lamp/dv lock рычаг секция (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH142300 запросить цену → | Креплениеing пластина | |
| 2 | A7AH138600 запросить цену → | Wiring крышка | |
| 3 | A7AH142900 запросить цену → | Уплотнитель | |
| 4 | A7AH142800 запросить цену → | Уплотнитель | |
| 5 | A1UDM30900 запросить цену → | Led узел | |
| 6 | A7AH142700 запросить цену → | Уплотнитель | |
| 7 | A7AH142100 запросить цену → | Держатель | |
| 8 | A7AH136301 запросить цену → | Light blocking пластина | |
| 9 | A7AH112300 запросить цену → | Датчик держатель | |
| 10 | A7AH139900 запросить цену → | Креплениеing пластина | |
| 11 | A0EDM60001 ✓ в наличии | Relay connector | |
| 12 | A02E940300 запросить цену → | Label | |
| 13 | A7AH112102 запросить цену → | Направляющая rail | |
| 14 | A7AHR70300 ✓ в наличии | Ozone filter | |
| 15 | A7AHN11401 запросить цену → | Жгут /photoconвоздуховодor | |
| 16 | A7AH139700 запросить цену → | Torsion coil пружина | |
| 17 | A161115700 запросить цену → | Держатель | |
| 18 | A7AH116100 запросить цену → | Slide рычаг | |
| 19 | A7AH116900 запросить цену → | Pressure пружина | |
| 20 | A7AH116300 запросить цену → | Release вал | |
| 21 | A161116100 запросить цену → | Slide рычаг | |
| 22 | A7AH116500 запросить цену → | Release рычаг | |
| 23 | A7AHN11301 запросить цену → | Жгут /neutralizing |
Подача бумаги секция (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH568900 запросить цену → | Pulling coil пружина | |
| 2 | A7AH568800 запросить цену → | Open/close рычаг | |
| 3 | A7AHR71300 запросить цену → | Подача бумаги в сборе | |
| 4 | A7AH133300 запросить цену → | Крышка |
1st подача бумаги секция (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AHM20500 запросить цену → | Муфта | |
| 2 | A00J663200 запросить цену → | Втулка | |
| 3 | A7AH565100 запросить цену → | Positioning вал | |
| 4 | A7AH566001 запросить цену → | Reinforce пластина | |
| 5 | A7AH565301 запросить цену → | Подача бумаги рама | |
| 6 | A7AH560101 запросить цену → | Рама /front | |
| 7 | A7AH565702 запросить цену → | Conveyance направляющая | |
| 8 | A7AH561601 запросить цену → | Detecting рычаг | |
| 9 | A7AH560500 запросить цену → | Вал /подача бумаги | |
| 10 | A7AH562400 запросить цену → | Подача бумаги шестерня | |
| 11 | A02E561100 ✓ в наличии | Муфта | |
| 12 | A00J563600 ✓ в наличии | Ролик | |
| 14 | A5C1562200 ✓ в наличии | Ролик | |
| 15 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t | |
| 16 | A7AH562300 ✓ в наличии | Idling шестерня | |
| 17 | A7AH563400 запросить цену → | Support вал | |
| 18 | A7AH562900 запросить цену → | Protection sheet | |
| 19 | A7AH562801 запросить цену → | Compressing coil пружина | |
| 20 | A7AH562100 запросить цену → | Conveyance направляющая /4 | |
| 21 | A7AHN12100 запросить цену → | Жгут /paperfeed | |
| 22 | A7AH560201 запросить цену → | Рама /rear | |
| 23 | A7AH569500 запросить цену → | Protection уплотнитель | |
| 24 | A5C1M50100 ✓ в наличии | Photointerrupter |
1st подача бумаги секция (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH563902 запросить цену → | Рама | |
| 2 | A7AH568402 запросить цену → | Подача бумаги направляющая | |
| 3 | A7AH560800 запросить цену → | Actuator | |
| 4 | A7AH560700 запросить цену → | Torsion coil пружина | |
| 5 | A7AH568500 запросить цену → | Направляющая | |
| 6 | A7AH569400 запросить цену → | Shoulder screw | |
| 7 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 8 | A7AH568600 запросить цену → | Pulling coil пружина | |
| 10 | A00J563600 ✓ в наличии | Ролик | |
| 11 | A0ED563900 ✓ в наличии | Torque limiter | |
| 12 | A7AH565000 запросить цену → | Support вал | |
| 13 | A7AH563101 запросить цену → | Держатель | |
| 14 | A7AH564101 запросить цену → | Release рычаг | |
| 15 | A7AH564401 запросить цену → | Pulling coil пружина | |
| 16 | A7AH561300 запросить цену → | Compressing coil пружина | |
| 17 | A02E815200 запросить цену → | Втулка | |
| 18 | A7AH570100 запросить цену → | Pulling coil пружина | |
| 19 | A161826000 запросить цену → | Cushion /b | |
| 20 | A7AH570200 запросить цену → | Slide part |
2nd подача бумаги секция (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH563700 запросить цену → | Шестерня 24/35t | |
| 2 | A7AHM20500 запросить цену → | Муфта | |
| 3 | A7AH563800 запросить цену → | Вал | |
| 4 | A7AHM20400 запросить цену → | Муфта | |
| 5 | A00J663200 запросить цену → | Втулка | |
| 6 | A7AH579101 запросить цену → | Креплениеing пластина | |
| 7 | A7AH578100 запросить цену → | Drive ролик | |
| 8 | A7AH578800 запросить цену → | Torsion coil пружина | |
| 9 | A7AH578600 запросить цену → | Actuator | |
| 10 | A7AH578200 запросить цену → | Conveyance направляющая | |
| 11 | A7AH565301 запросить цену → | Подача бумаги рама | |
| 12 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 13 | A7AH571100 запросить цену → | Креплениеing пластина | |
| 14 | A0EDM50100 запросить цену → | Photoreflector | |
| 15 | A7AH565702 запросить цену → | Conveyance направляющая | |
| 16 | A7AH560500 запросить цену → | Вал /подача бумаги | |
| 17 | A7AH562400 запросить цену → | Подача бумаги шестерня | |
| 18 | A02E561100 ✓ в наличии | Муфта | |
| 19 | A00J563600 ✓ в наличии | Ролик | |
| 21 | A5C1562200 ✓ в наличии | Ролик | |
| 22 | A7AH562600 ✓ в наличии | Conveyance шестерня 28t | |
| 23 | A7AH562300 ✓ в наличии | Idling шестерня | |
| 24 | A7AH563400 запросить цену → | Support вал | |
| 25 | A7AH562900 запросить цену → | Protection sheet | |
| 26 | A7AH562100 запросить цену → | Conveyance направляющая /4 | |
| 27 | A7AHN13100 запросить цену → | Жгут /paperfeed | |
| 28 | A7AH569500 запросить цену → | Protection уплотнитель | |
| 29 | A7AH579300 запросить цену → | Креплениеing пластина | |
| 30 | A7AH561601 запросить цену → | Detecting рычаг | |
| 31 | A7AH562801 запросить цену → | Compressing coil пружина |
2nd подача бумаги секция (P16)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH563902 запросить цену → | Рама | |
| 2 | A7AH578401 запросить цену → | Подача бумаги направляющая | |
| 3 | A7AH568500 запросить цену → | Направляющая | |
| 4 | A7AH569400 запросить цену → | Shoulder screw | |
| 5 | A7AH568700 запросить цену → | Pulling coil пружина | |
| 7 | A00J563600 ✓ в наличии | Ролик | |
| 8 | A0ED563900 ✓ в наличии | Torque limiter | |
| 9 | A7AH565000 запросить цену → | Support вал | |
| 10 | A7AH563101 запросить цену → | Держатель | |
| 11 | A7AH564101 запросить цену → | Release рычаг | |
| 12 | A7AH564401 запросить цену → | Pulling coil пружина | |
| 13 | A7AH561300 запросить цену → | Compressing coil пружина | |
| 14 | A02E815200 запросить цену → | Втулка | |
| 15 | A7AH566100 запросить цену → | Креплениеing пластина |
Cassette rail секция (P17)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH101600 запросить цену → | Креплениеing пластина | |
| 2 | A7AH102000 запросить цену → | Креплениеing пластина /right rear | |
| 3 | A7AH101900 запросить цену → | Вал | |
| 4 | A161101900 запросить цену → | Рычаг | |
| 5 | A7AH102300 запросить цену → | Крышка | |
| 7 | A7AH103000 запросить цену → | Rail | |
| 8 | A7AH120102 запросить цену → | Stopper | |
| 9 | A7AH121301 запросить цену → | Stopper |
Paper size detection секция (P18)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH627501 запросить цену → | Рычаг | |
| 2 | A7AH627701 запросить цену → | Пружина | |
| 3 | A7AH627900 запросить цену → | Stopper | |
| 4 | A7AH627800 запросить цену → | Пружина | |
| 5 | A7AHM60100 запросить цену → | Выключатель | |
| 6 | A7AHR72800 запросить цену → | Paper size detection в сборе | |
| 7 | A7AHN12200 запросить цену → | Жгут /подача бумаги wiring | |
| 8 | A7AH627600 запросить цену → | Крышка | |
| 9 | A7AH627400 запросить цену → | Case | |
| 10 | J06M10300 запросить цену → | Мотор |
1st cassette секция (P19)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AHR71400 запросить цену → | 1st cassette в сборе | |
| 2 | A7AH629901 запросить цену → | Roll | |
| 3 | A7AH622901 запросить цену → | Slide part | |
| 4 | A7AH623400 запросить цену → | Rail | |
| 5 | A7AH624100 запросить цену → | Рычаг | |
| 6 | A161626800 запросить цену → | Pulling coil пружина | |
| 7 | A161626602 запросить цену → | Рычаг | |
| 8 | A7AH941100 запросить цену → | Label 1 | |
| 9 | A7AH626901 запросить цену → | Handle | |
| 10 | A7AH625101 запросить цену → | Крышка /upper | |
| 11 | A7AH624300 запросить цену → | Держатель | |
| 12 | A7AH941000 запросить цену → | Label paper supply | |
| 13 | A7AH620103 запросить цену → | Подача бумаги cassette | |
| 14 | A161623400 запросить цену → | Roll | |
| 15 | A7AH623201 запросить цену → | Rail /left |
1st cassette секция (P20)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH621601 запросить цену → | Lifting вал | |
| 2 | A7AH623601 запросить цену → | Рычаг | |
| 3 | A7AH622100 запросить цену → | Ground пружина | |
| 4 | A7AH620902 запросить цену → | Regulating пластина /rear | |
| 5 | A161624100 запросить цену → | Cushion | |
| 6 | A7AH621300 запросить цену → | Operation рычаг | |
| 7 | A7AH621000 запросить цену → | Pulling coil пружина | |
| 8 | A7AH621200 запросить цену → | Lock рычаг | |
| 9 | A161943000 запросить цену → | Label | |
| 10 | A7AH620801 запросить цену → | Regulating пластина | |
| 11 | A7AH628200 запросить цену → | Shoulder screw | |
| 12 | A161620701 запросить цену → | Шестерня | |
| 13 | A7AH622401 запросить цену → | Regulating пластина /rear | |
| 14 | A7AH629600 запросить цену → | Направляющая | |
| 16 | A7AH941300 запросить цену → | Label position | |
| 17 | A7AH621701 запросить цену → | Regulating пластина | |
| 18 | A7AH623500 запросить цену → | Рычаг | |
| 19 | A7AH620600 запросить цену → | Adjusting пластина | |
| 21 | A7AH621401 запросить цену → | Рычаг | |
| 22 | A7AH621801 запросить цену → | Пластина пружина | |
| 23 | A7AH620400 запросить цену → | Lifting пластина | |
| 24 | A7AH627000 запросить цену → | Separating sheet | |
| 25 | A7AH622201 запросить цену → | Detecting пластина | |
| 26 | A7AH621501 запросить цену → | Втулка |
2nd cassette секция (P21)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AHR71500 запросить цену → | 2nd cassette в сборе | |
| 2 | A7AH629901 запросить цену → | Roll | |
| 3 | A7AH622901 запросить цену → | Slide part | |
| 4 | A7AH623400 запросить цену → | Rail | |
| 5 | A7AH624200 запросить цену → | Рычаг | |
| 6 | A161626800 запросить цену → | Pulling coil пружина | |
| 7 | A161626602 запросить цену → | Рычаг | |
| 8 | A7AH941200 запросить цену → | Label 2 | |
| 9 | A7AH626901 запросить цену → | Handle | |
| 10 | A7AH625200 запросить цену → | Крышка /lower | |
| 11 | A7AH624300 запросить цену → | Держатель | |
| 12 | A7AH941000 запросить цену → | Label paper supply | |
| 13 | A7AH630102 запросить цену → | Подача бумаги cassette | |
| 14 | A161623400 запросить цену → | Roll | |
| 15 | A7AH623201 запросить цену → | Rail /left |
2nd cassette секция (P22)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AH621601 запросить цену → | Lifting вал | |
| 2 | A7AH623601 запросить цену → | Рычаг | |
| 3 | A7AH622100 запросить цену → | Ground пружина | |
| 4 | A7AH620902 запросить цену → | Regulating пластина /rear | |
| 5 | A161624100 запросить цену → | Cushion | |
| 6 | A7AH621300 запросить цену → | Operation рычаг | |
| 7 | A7AH621000 запросить цену → | Pulling coil пружина | |
| 8 | A7AH621200 запросить цену → | Lock рычаг | |
| 9 | A161943000 запросить цену → | Label | |
| 10 | A7AH620801 запросить цену → | Regulating пластина | |
| 11 | A7AH628200 запросить цену → | Shoulder screw | |
| 12 | A161620701 запросить цену → | Шестерня | |
| 13 | A7AH622401 запросить цену → | Regulating пластина /rear | |
| 14 | A7AH629600 запросить цену → | Направляющая | |
| 16 | A7AH941300 запросить цену → | Label position | |
| 17 | A7AH621701 запросить цену → | Regulating пластина | |
| 18 | A7AH623500 запросить цену → | Рычаг | |
| 19 | A7AH620600 запросить цену → | Adjusting пластина | |
| 21 | A7AH621401 запросить цену → | Рычаг | |
| 22 | A7AH621801 запросить цену → | Пластина пружина | |
| 23 | A7AH620400 запросить цену → | Lifting пластина | |
| 24 | A7AH627000 запросить цену → | Separating sheet | |
| 25 | A7AH622201 запросить цену → | Detecting пластина | |
| 26 | A7AH621501 запросить цену → | Втулка |
Vertical transport секция (P23)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AHR71900 запросить цену → | Vertical transport в сборе | |
| 2 | A7AH707700 запросить цену → | Compressing пружина | |
| 3 | A7AH708200 запросить цену → | Уплотнитель | |
| 4 | A7AH704500 запросить цену → | Держатель | |
| 5 | A7AH704400 запросить цену → | Contact | |
| 6 | A7AH703600 запросить цену → | Contact | |
| 7 | A7AH700401 запросить цену → | Contact | |
| 8 | A7AH700500 запросить цену → | Contact | |
| 9 | A7AH707600 запросить цену → | Reinforce пластина | |
| 11 | A7AH703401 запросить цену → | Держатель | |
| 12 | A7AH708800 запросить цену → | Shoulder screw | |
| 13 | A7AH701901 запросить цену → | Compressing coil пружина | |
| 16 | A7AH817700 запросить цену → | Shoulder screw | |
| 17 | A7AH816701 запросить цену → | Креплениеing пластина | |
| 18 | A7AH817000 запросить цену → | Крышка | |
| 19 | A7AH816300 запросить цену → | Креплениеing пластина | |
| 20 | A7AH703500 запросить цену → | Держатель | |
| 21 | A7AH700101 запросить цену → | Conveyance держатель | |
| 22 | A7AH708500 запросить цену → | Уплотнитель | |
| 23 | V800500300 запросить цену → | Fixed power resistors | |
| 24 | A7AH709900 запросить цену → | Направляющая sheet |
Vertical transport секция (P24)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A7AHR72000 ✓ в наличии | Ozone filter | |
| 2 | A02E815200 запросить цену → | Втулка | |
| 3 | A161825700 запросить цену → | Idler ролик /a | |
| 4 | A7AH816500 запросить цену → | Ролик | |
| 5 | A7AH816002 запросить цену → | Направляющая | |
| 6 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 7 | A161711300 запросить цену → | Lock вал /a | |
| 8 | A7AH944100 запросить цену → | Label m2 | |
| 9 | A0ED811700 запросить цену → | Pulley 22t | |
| 10 | A7AH817300 запросить цену → | Ремень 296l | |
| 11 | A7AH701000 запросить цену → | Вал | |
| 12 | A161711500 запросить цену → | Lock вал /c | |
| 13 | A7AH944000 запросить цену → | Label m1 | |
| 14 | A7AH701100 запросить цену → | Пружина | |
| 15 | A7AH813500 запросить цену → | Actuator | |
| 16 | A7AH700901 запросить цену → | Handle | |
| 17 | A161714600 запросить цену → | Conveyance пружина /b | |
| 18 | A7AH812901 запросить цену → | Пружина | |
| 20 | A7AH819100 запросить цену → | Уплотнитель | |
| 21 | A0ED702400 запросить цену → | Пластина пружина | |
| 22 | A7AH818100 запросить цену → | Направляющая sheet | |
| 23 | A7AH818000 запросить цену → | Направляющая | |
| 24 | A7AH818200 запросить цену → | Направляющая | |
| 25 | A7AH819000 запросить цену → | Креплениеing пластина | |
| 26 | A7AH819200 запросить цену → | Воздуховод | |
| 27 | A7AH817101 запросить цену → | Ground пружина | |
| 28 | A7AH816603 запросить цену → | Reinforce пластина | |
| 29 | A7AHN13000 запросить цену → | Жгут /conveyance | |
| 30 | A7AH819300 запросить цену → | Уплотнитель | |
| 31 | A7AH819502 запросить цену → | Крышка | |
| 32 | A7AH816800 запросить цену → | Уплотнитель | |
| 33 | A7AH812800 запросить цену → | Torsion coil пружина | |
| 34 | A7AH816200 запросить цену → | Ground пружина | |
| 35 | A7AH816100 запросить цену → | Ground пластина | |
| 36 | A7AH816400 запросить цену → | Support вал | |
| 37 | A7AH817200 запросить цену → | Шестерня | |
| 38 | A7AH818300 запросить цену → | Направляющая | |
| 39 | A7AH721800 запросить цену → | Shoulder screw |
Registration секция (P25)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A02EM20200 ✓ в наличии | Муфта | |
| 2 | A7AH703201 запросить цену → | Втулка | |
| 3 | A7AH703301 запросить цену → | Registration пружина | |
| 4 | A7AH706902 запросить цену → | Держатель | |
| 5 | A7AH708900 запросить цену → | Креплениеing screw | |
| 7 | A7AHR72900 ✓ в наличии | Image перенос ролик комплект | |
| 8 | A7AH703001 запросить цену → | Registration ролик | |
| 9 | A7AH708600 запросить цену → | Рычаг | |
| 10 | A7AH708700 запросить цену → | Reinforce пластина | |
| 12 | A7AH703101 запросить цену → | Registration ролик | |
| 14 | A0ED700600 запросить цену → | Направляющая sheet | |
| 15 | A7AH707500 ✓ в наличии | Шестерня 18t | |
| 17 | A7AH702200 запросить цену → | Ground пластина | |
| 18 | A7AH707403 запросить цену → | Держатель | |
| 19 | A7AH704101 запросить цену → | Направляющая sheet /inside | |
| 20 | A7AH702002 запросить цену → | Registration направляющая /inside | |
| 21 | A7AHN12400 запросить цену → | Жгут /conveyance | |
| 22 | A5C1M50100 ✓ в наличии | Photointerrupter | |
| 23 | A7AH708100 запросить цену → | Ground contact | |
| 24 | A7AH707300 запросить цену → | Reinforce пластина | |
| 25 | A161701100 запросить цену → | Пружина /a | |
| 26 | A7AH701700 запросить цену → | Registration actuator | |
| 27 | A7AHR72100 запросить цену → | Paper powder removal в сборе | |
| 28 | A7AH702101 запросить цену → | Registration направляющая /outside | |
| 29 | A7AH709200 запросить цену → | Вал |
Vertical conveyance door секция (P26)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0ED712100 запросить цену → | Lock claw | |
| 2 | A7AH705201 запросить цену → | Датчик рычаг | |
| 3 | A7AH706700 запросить цену → | Open/close handle | |
| 4 | A7AH705301 запросить цену → | Pin | |
| 5 | A7AH706000 запросить цену → | Lock пластина | |
| 6 | A7AH705700 запросить цену → | Reinforce пластина | |
| 7 | A7AH706500 запросить цену → | Lock claw /lower | |
| 8 | A161815900 запросить цену → | Torsion coil пружина | |
| 9 | A7AH705401 запросить цену → | Подача бумаги направляющая | |
| 10 | A7AH600700 запросить цену → | Подача бумаги направляющая | |
| 11 | A7AH706300 запросить цену → | Positioning part | |
| 12 | A7AH706400 запросить цену → | Держатель | |
| 13 | A7AH138200 запросить цену → | Направляющая | |
| 14 | A7AH706201 запросить цену → | Держатель | |
| 15 | A161137100 запросить цену → | Shoulder screw | |
| 16 | A161151200 запросить цену → | Torsion coil пружина | |
| 17 | J06M60100 запросить цену → | Micro выключатель | |
| 18 | A7AH705501 запросить цену → | Держатель | |
| 19 | A161815400 запросить цену → | Roll | |
| 20 | A161815500 запросить цену → | Pulling пружина | |
| 21 | A161815300 запросить цену → | Вал | |
| 22 | A7AH706600 запросить цену → | Lock claw /middle | |
| 23 | A7AH705800 запросить цену → | Open/close claw | |
| 24 | A161815800 запросить цену → | Swing пружина | |
| 25 | A7AH705900 запросить цену → | Держатель | |
| 26 | A7AH706101 запросить цену → | Adjusting пластина |
Каталог очень большой (778 позиций). Показаны первые 26 узлов со схемами; полный список доступен по запросу.
