Konica Minolta bizhub 226 — каталог запчастей со схемами

Содержание

Внешние детали (P1)
Ir секция (P2)
Ir секция (P3)
Панель управления (P4)
Рама секция (P5)
Print head секция (P6)
Paper take-up секция (P7)
Бункер секция (P8)
Charge секция (P9)
Проявка секция (P10)
Paper transport секция (P11)
Выход бумаги секция (P12)
Печь (закрепление) узел (P13)
Drive секция (P14)
Electrical components (P15)

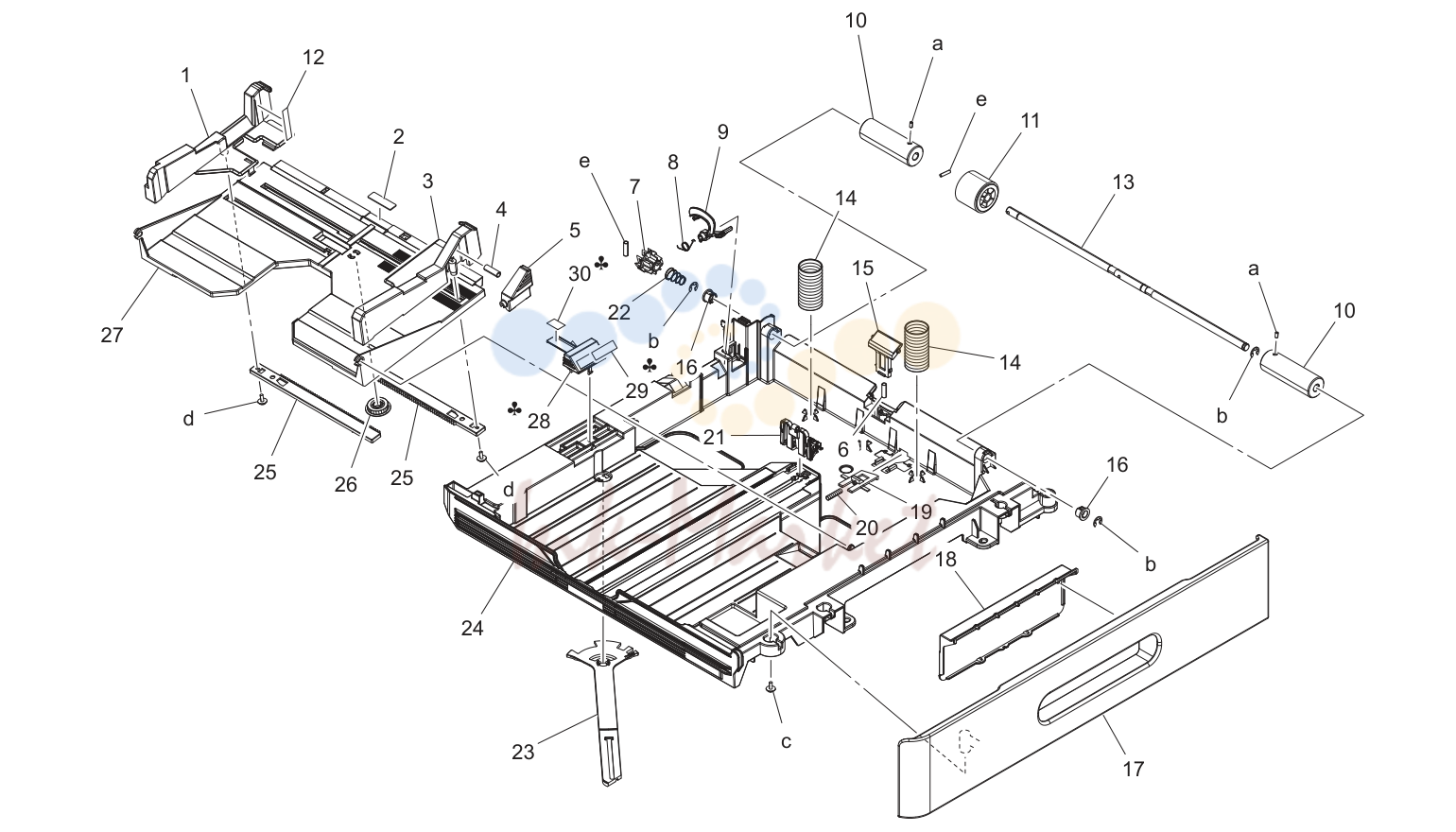

Cassette секция (P16)

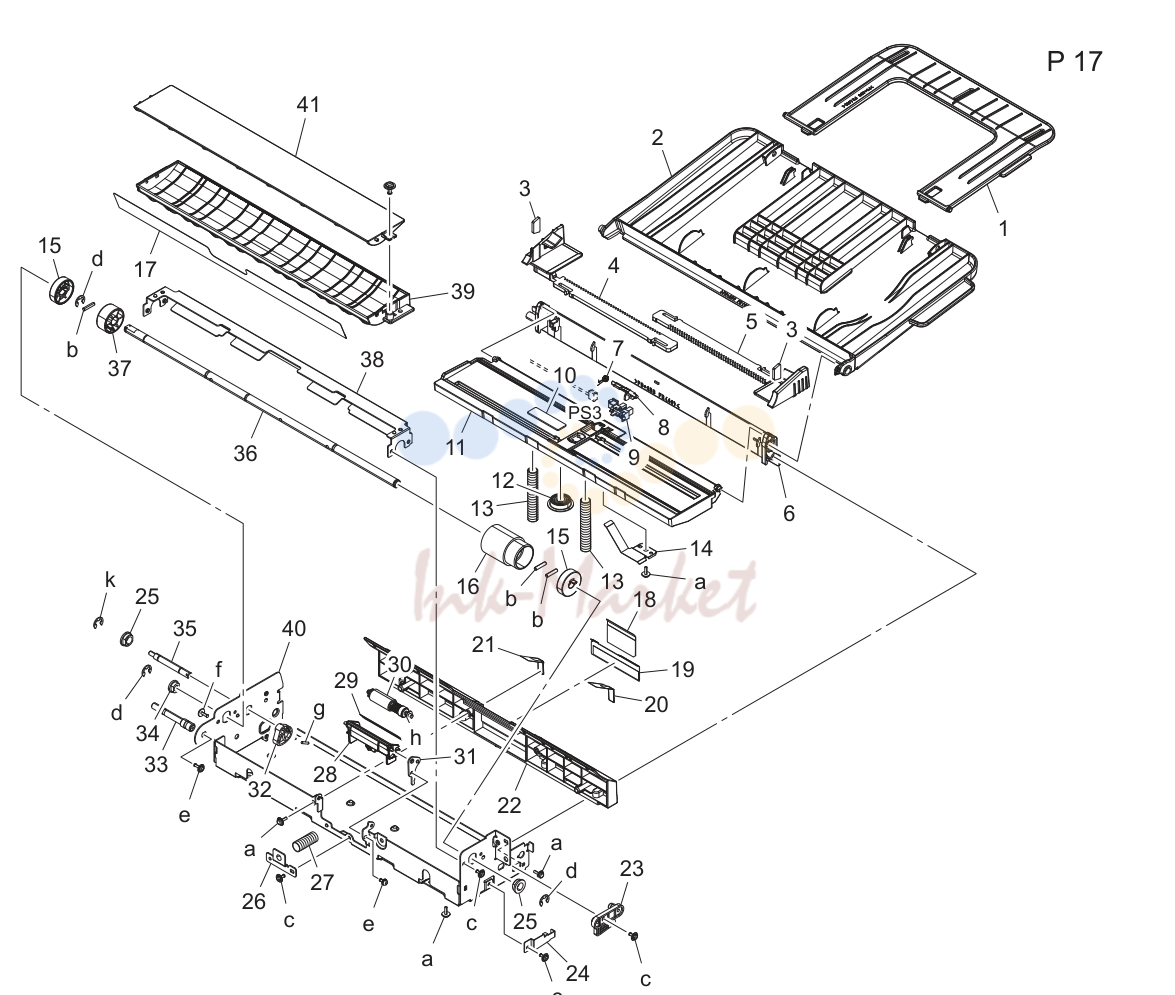

Manual feed tray (P17)

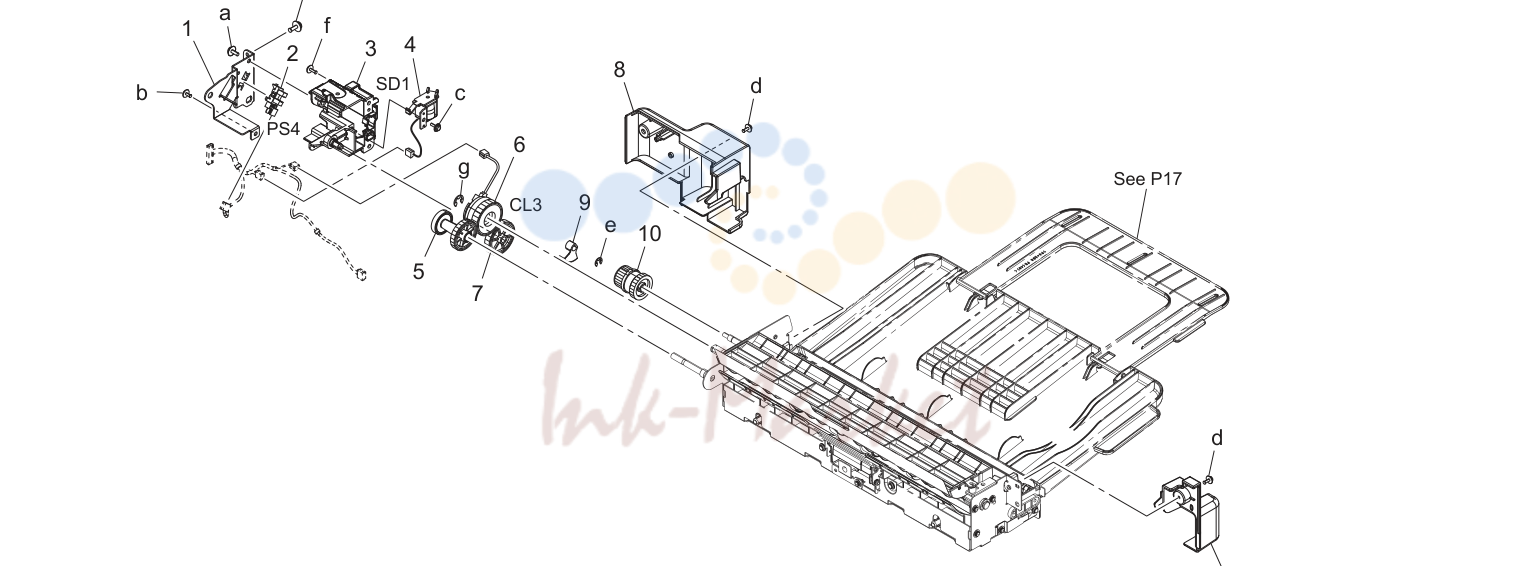

Manual feed tray (P18)

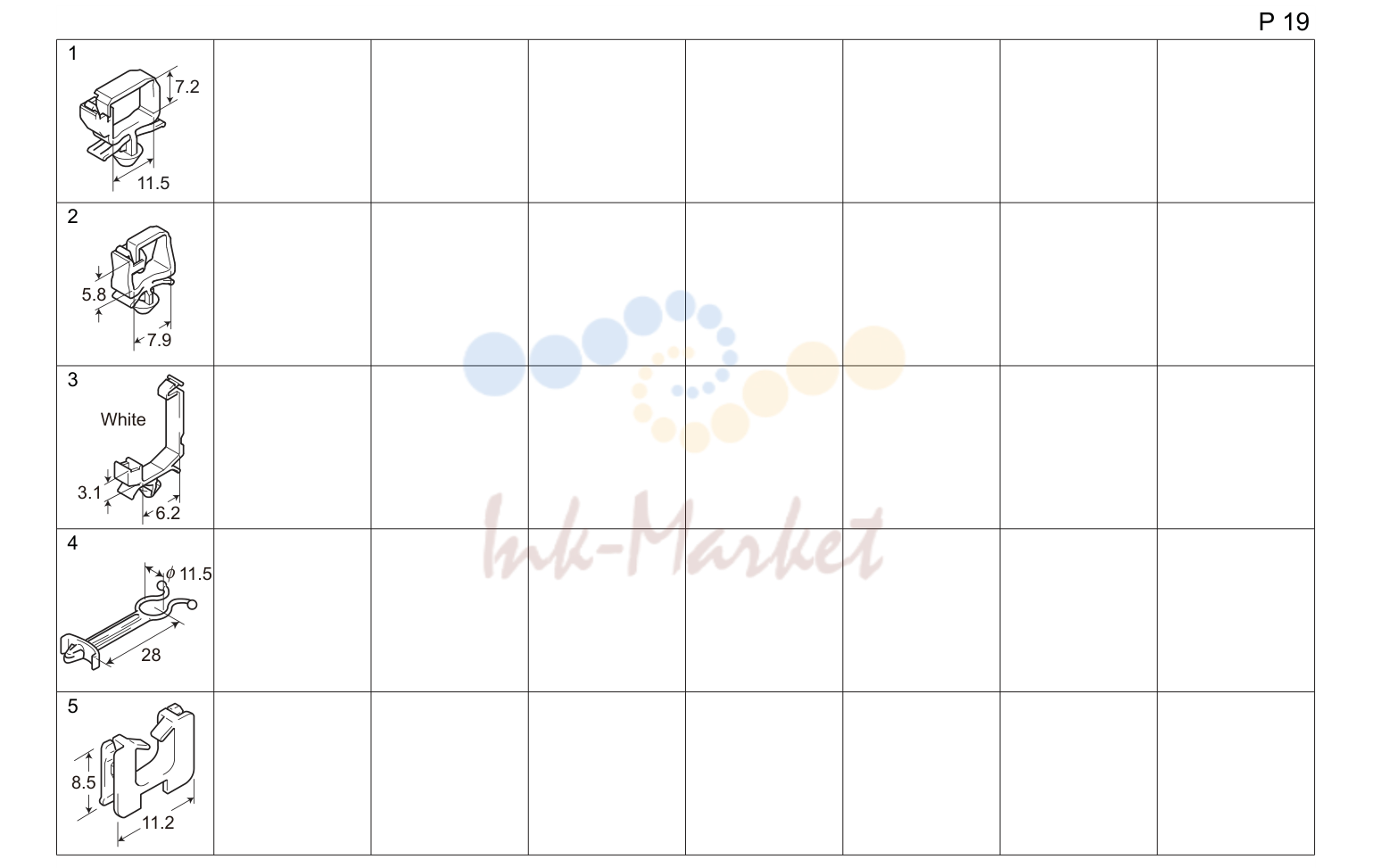

Wiring accessories and jigs (P19)

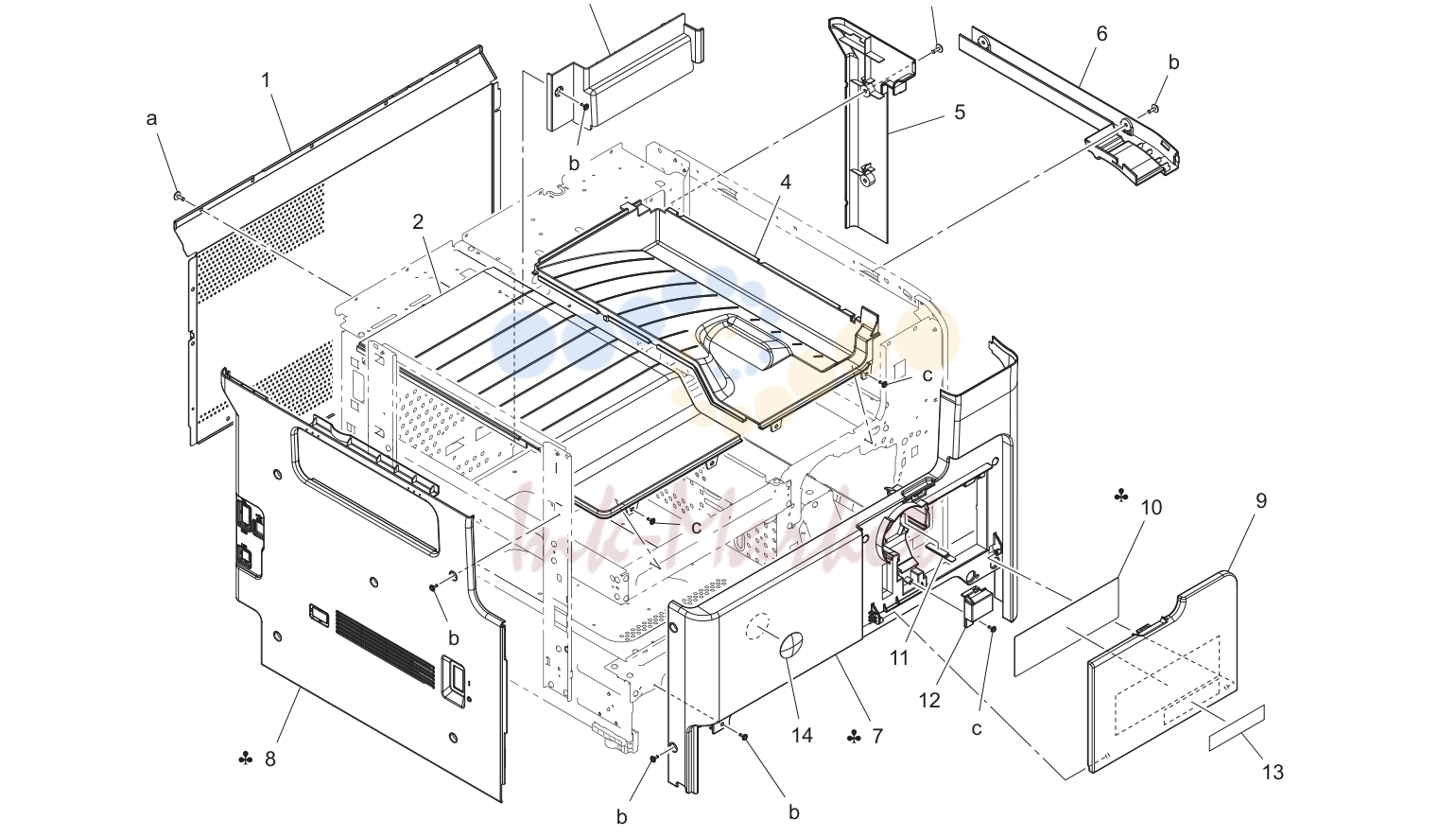

Внешние детали (P1)

№	Артикул	Описание
1	A3PEPP4T00 запросить цену →	Задняя крышка
2	A3PEPP4V00 запросить цену →	Left exit tray
3	A3PEPP4W00 запросить цену →	Крышка
4	A3PEPP4U00 запросить цену →	Right exit tray
5	A3PEPP5900 запросить цену →	Right задняя крышка
6	A3PEPP5C00 запросить цену →	Right верхняя крышка
7	A3PEPP5100 запросить цену →	Передняя крышка
7	A3PEPP5000 запросить цену →	Передняя крышка
7	A3PEPP5000 запросить цену →	Передняя крышка
7	A3PEPP5300 запросить цену →	Передняя крышка
8	A8A5PP0700 запросить цену →	Левая крышка
8	A3PEPP4X00 запросить цену →	Левая крышка
9	A3PEPP5500 запросить цену →	Передняя крышка
10	A0XXPP5C01 запросить цену →	Label
10	A0XXPQ0500 запросить цену →	Label
11	A0XXPP5J01 запросить цену →	Spacer
12	A0XXPP5201 запросить цену →	Крышка
13	A8A5PP1100 запросить цену →	Label bizhub 216
13	A8A5PP1000 запросить цену →	Label bizhub 226
13	A8A5PP0900 запросить цену →	Label bizhub 236
13	A8A5PP0800 запросить цену →	Label bizhub 246
14	A00J945500 запросить цену →	Logo mark

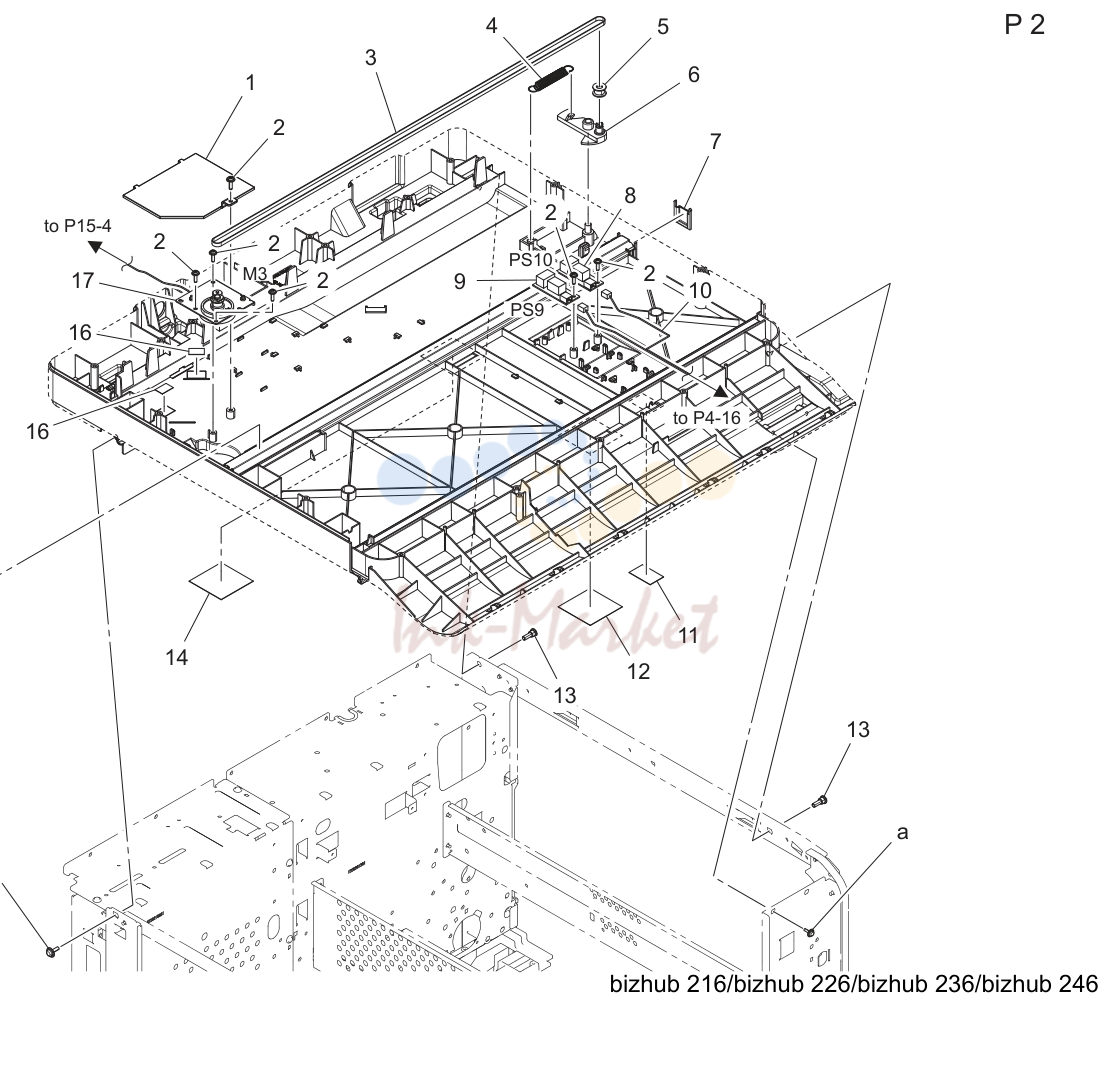

Ir секция (P2)

№	Артикул	Описание
1	A3PEPP0500 запросить цену →	Держатель
2	A3PEPP0800 запросить цену →	Scew
3	A3PEPP0300 запросить цену →	Timing ремень
4	A0XXPP1G00 запросить цену →	Tension пружина
5	A0XXPP2C01 запросить цену →	Pulley
6	A3PEPP0400 запросить цену →	Держатель
7	A3PEPP0C00 запросить цену →	Крышка
8	A3PEPP0600 запросить цену →	Photoreflector
9	A3PEPP0600 запросить цену →	Photoreflector
10	A3PEPP0B01 запросить цену →	Wire жгут в сборе
11	A3PEPP0A00 запросить цену →	Уплотнитель
12	A3PEPP0900 запросить цену →	Уплотнитель
13	A0XXPP5U00 запросить цену →	Shoulder screw
14	A3PEPP6K00 запросить цену →	Уплотнитель
15	A3PEPP0100 запросить цену →	Cis в сборе
16	A3PEPP0D00 запросить цену →	Уплотнитель
17	A3PEPP0200 запросить цену →	Мотор fix в сборе

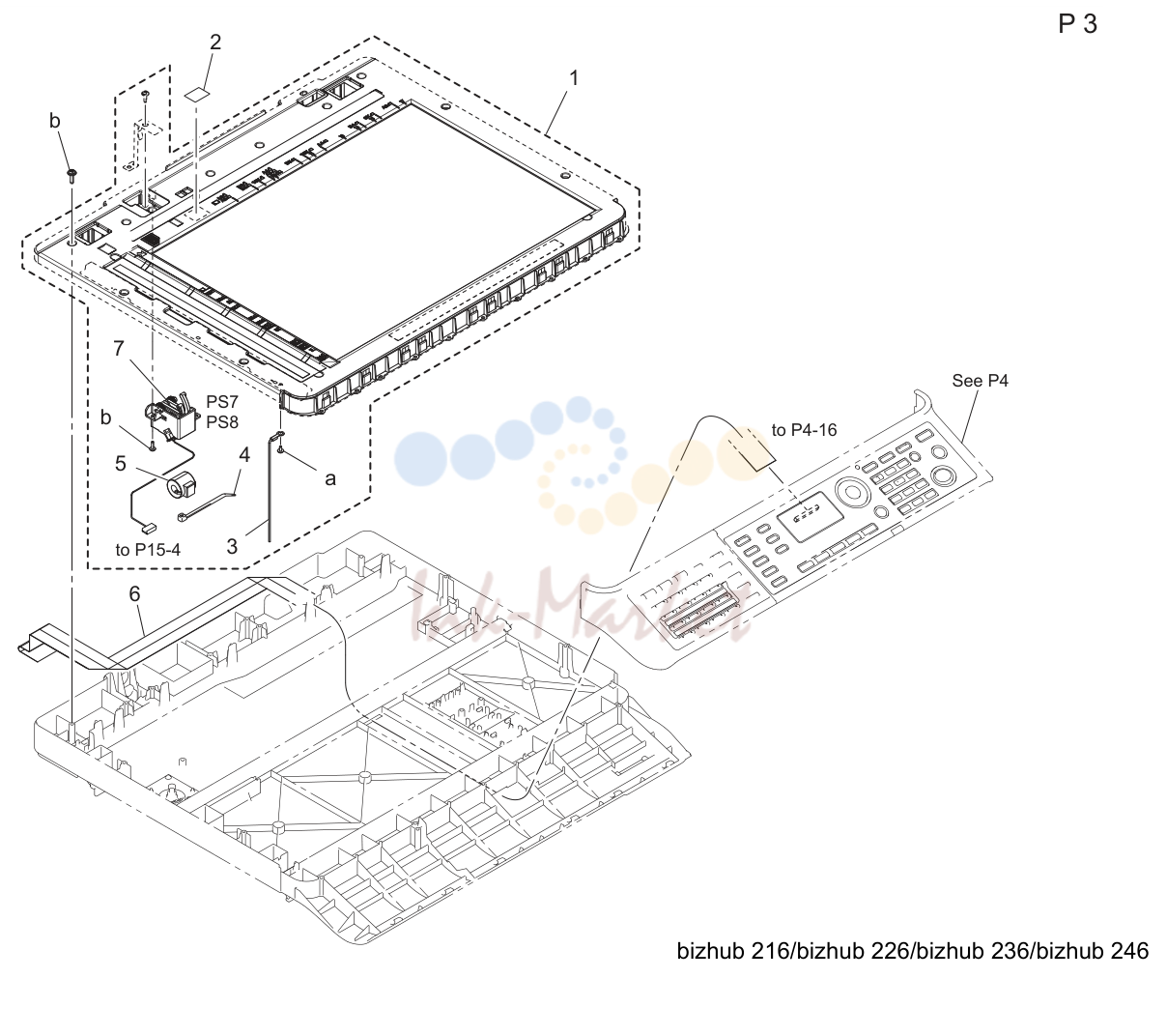

Ir секция (P3)

№	Артикул	Описание
1	A3PEPP0F00 запросить цену →	Крышка сканера в сборе
	V116030803 запросить цену →	B-a3pepp0800
2	A0HF952400 запросить цену →	Label
3	A3PEPP0H01 запросить цену →	Wire жгут в сборе
4	A0HFPP1900 запросить цену →	Кабель tie
5	A3PEPP7100 запросить цену →	Ferrite core
6	A3PEPP0000 запросить цену →	Ffc панель
7	A3PEPP0G00 запросить цену →	Датчик в сборе

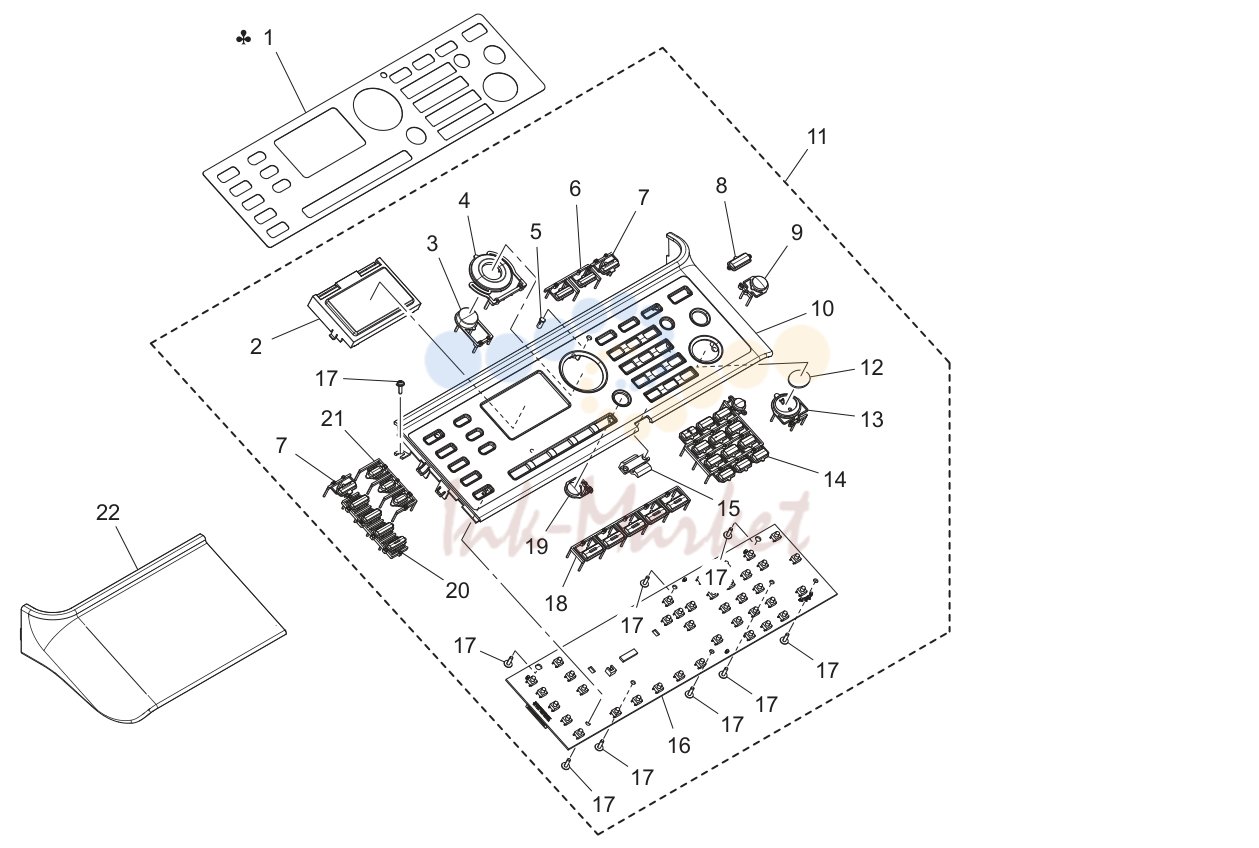

Панель управления (P4)

№	Артикул	Описание
1	A8A5195000 запросить цену →	Operation sheet/ english
1	A8A5195100 запросить цену →	Operation sheet/ simplified
2	A3PEPP1700 запросить цену →	Lcd в сборе
3	A3PEPP0R00 запросить цену →	Print select key
4	A3PEPP0Q00 запросить цену →	Print arrow key
5	A3PEPP1100 запросить цену →	Крышка
6	A3PEPP0P00 запросить цену →	Mode key
7	A3PEPP0N00 запросить цену →	Interrupt key
8	A3PEPP0M00 запросить цену →	Reset key
9	A3PEPP0U00 запросить цену →	Print stop key
10	A3PEPP0K00 запросить цену →	Панель управления
11	A3PEPP6E00 ✓ в наличии	Панель управления в сборе
12	A3PEPP0V00 запросить цену →	Print start key
13	A3PEPP0W00 запросить цену →	Lens start key
14	A3PEPP0X00 запросить цену →	Print number key
15	A3PEPP1200 запросить цену →	Держатель
16	A3PEPP1600 запросить цену →	Pw плата в сборе
17	A3PEPP0800 запросить цену →	Scew
18	A3PEPP1000 запросить цену →	Print copy function key 1
19	A3PEPP0Y00 запросить цену →	Back key
20	A3PEPP0T00 запросить цену →	Copy function key 4
21	A3PEPP0S00 запросить цену →	Copy function key 3
22	A3PEPP0J00 запросить цену →	Крышка

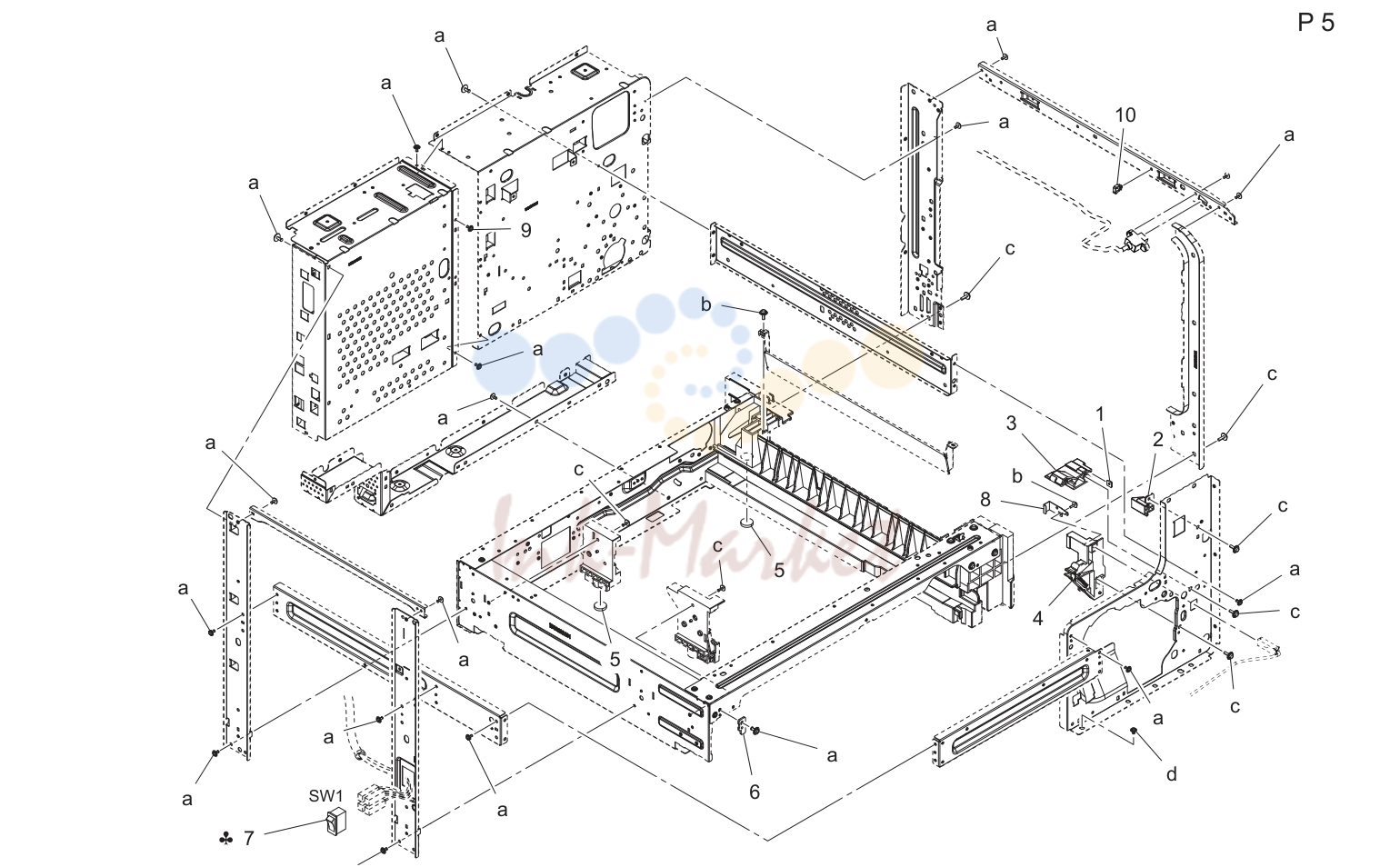

Рама секция (P5)

№	Артикул	Описание
2	A3PEPP5H00 запросить цену →	Держатель
3	A3PEPP5J00 запросить цену →	Держатель
4	A3PEPP5G00 запросить цену →	Держатель
7	A8A5PP0600 запросить цену →	Main выключатель
7	A3PEPP5F00 запросить цену →	Main выключатель
8	A3PEPP5V00 запросить цену →	Contact
9	A0FDPP8700 запросить цену →	Screw
10	A3PEPP6J00 запросить цену →	Wiring saddle

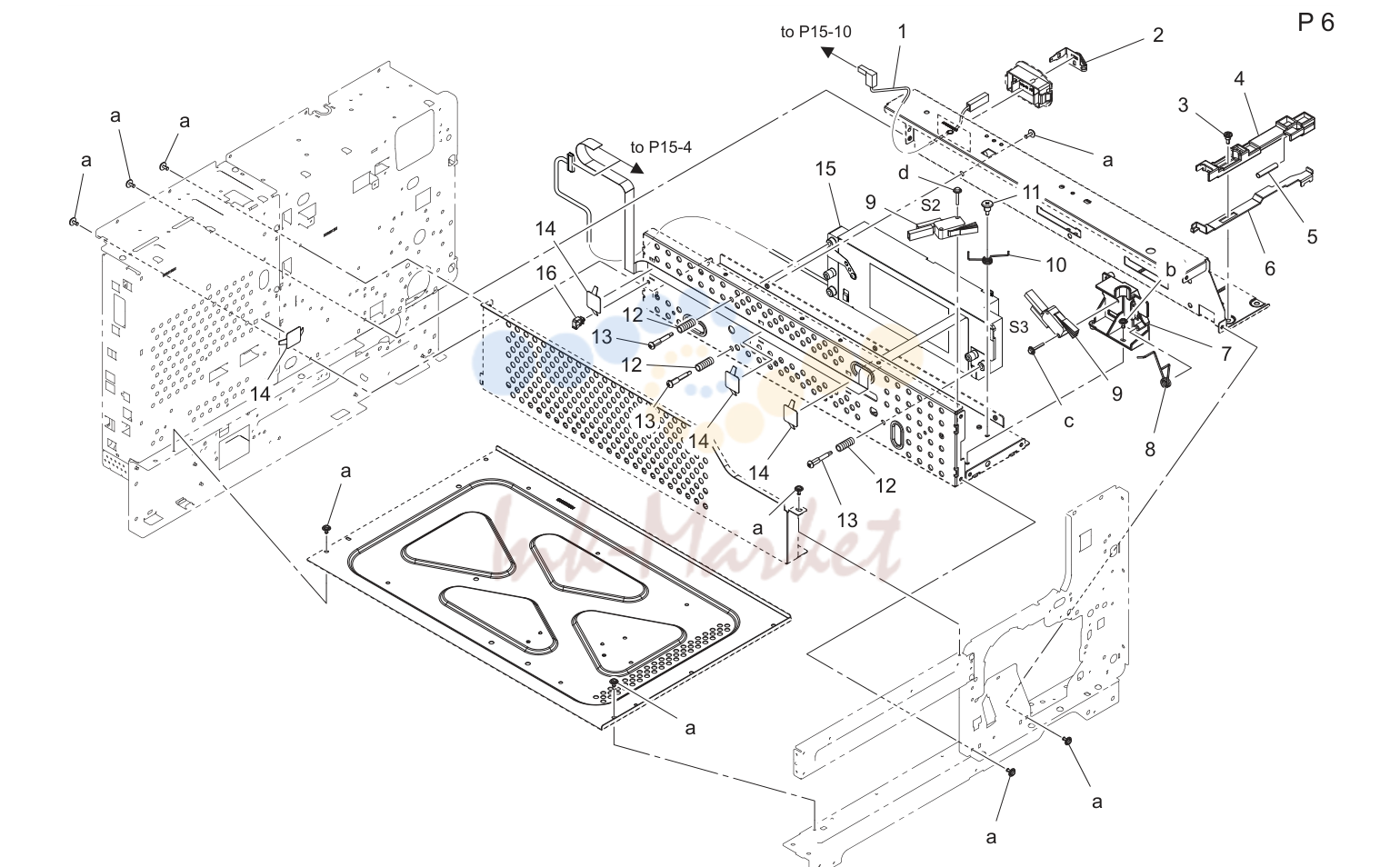

Print head секция (P6)

№	Артикул	Описание
1	A0XXPP0600 запросить цену →	Wire жгут в сборе
2	A0XXPP1700 запросить цену →	Contact
3	A3PEPP6200 запросить цену →	Screw
4	A3PEPP5X00 запросить цену →	Рычаг
6	A3PEPP5Y00 запросить цену →	Рычаг
7	A0XXPP4W01 запросить цену →	Кронштейн
8	A0XXPP1R00 запросить цену →	Torsion пружина
9	J06M60100 запросить цену →	Micro выключатель
10	A3PEPP5W00 запросить цену →	Torsion пружина
11	A3PEPP6100 запросить цену →	Screw
12	A00J307000 запросить цену →	Compressing пружина
13	A0XXPP5T00 запросить цену →	Shoulder screw
15	A1XTR70122 запросить цену →	Ph узел
16	A3PEPP6J00 запросить цену →	Wiring saddle

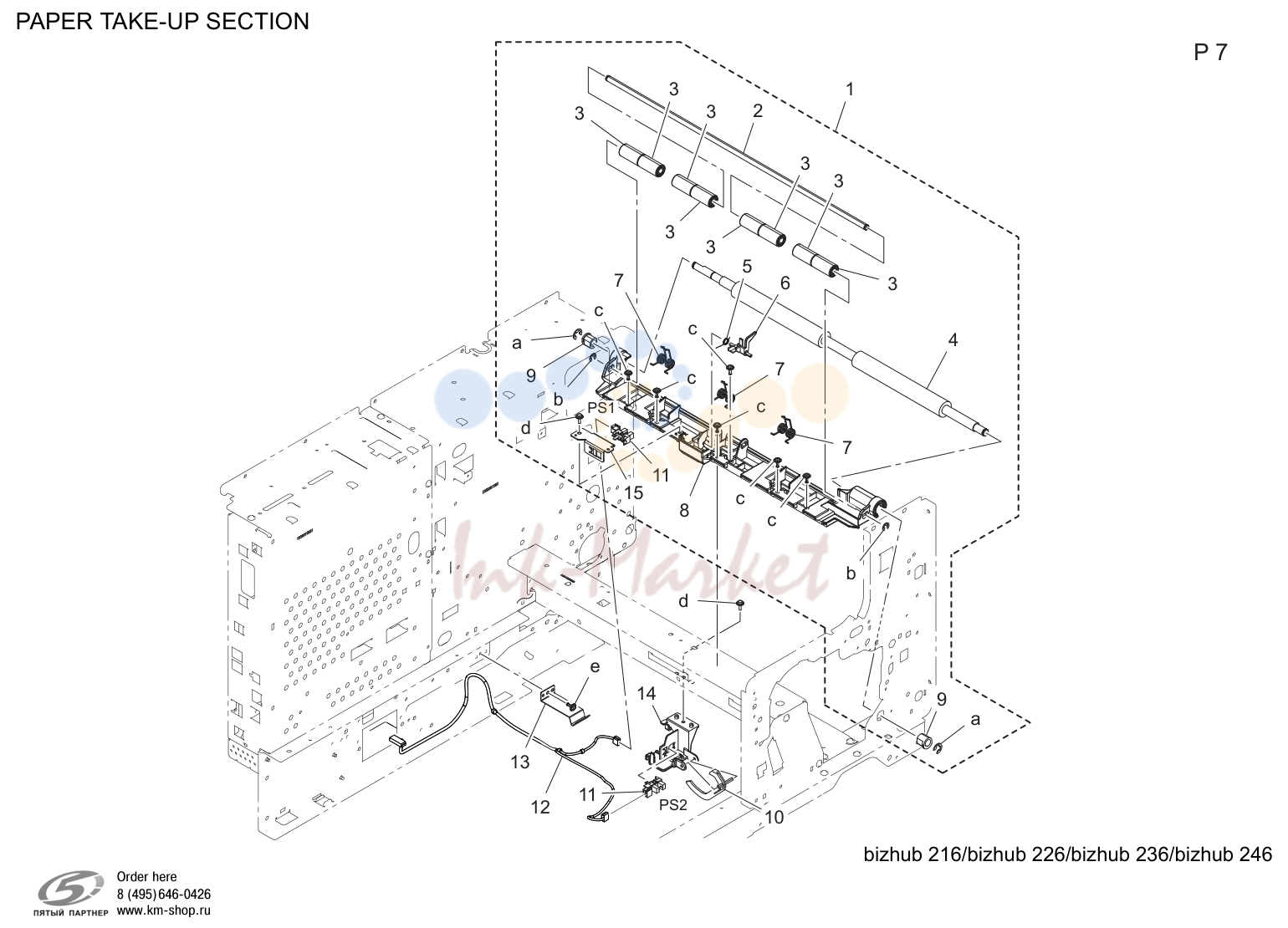

Paper take-up секция (P7)

№	Артикул	Описание
1	A3PEPP2Y00 запросить цену →	Timing ролик в сборе
2	A0XXPP2301 запросить цену →	Вал
3	A0XXPP3P00 запросить цену →	Ролик
4	A0XXPP5501 запросить цену →	Ролик
6	A0XXPP3N01 запросить цену →	Actuator
7	A0XXPP0X01 запросить цену →	Tension пружина
8	A3PEPP6G00 запросить цену →	Timing ролик держатель в сборе
11	A3PEPP1X00 запросить цену →	Photointtrupter
12	A3PEPP7200 запросить цену →	Wire жгут в сборе
14	A0XXPP3G01 запросить цену →	Держатель
15	A0XXPP0W01 запросить цену →	Кронштейн

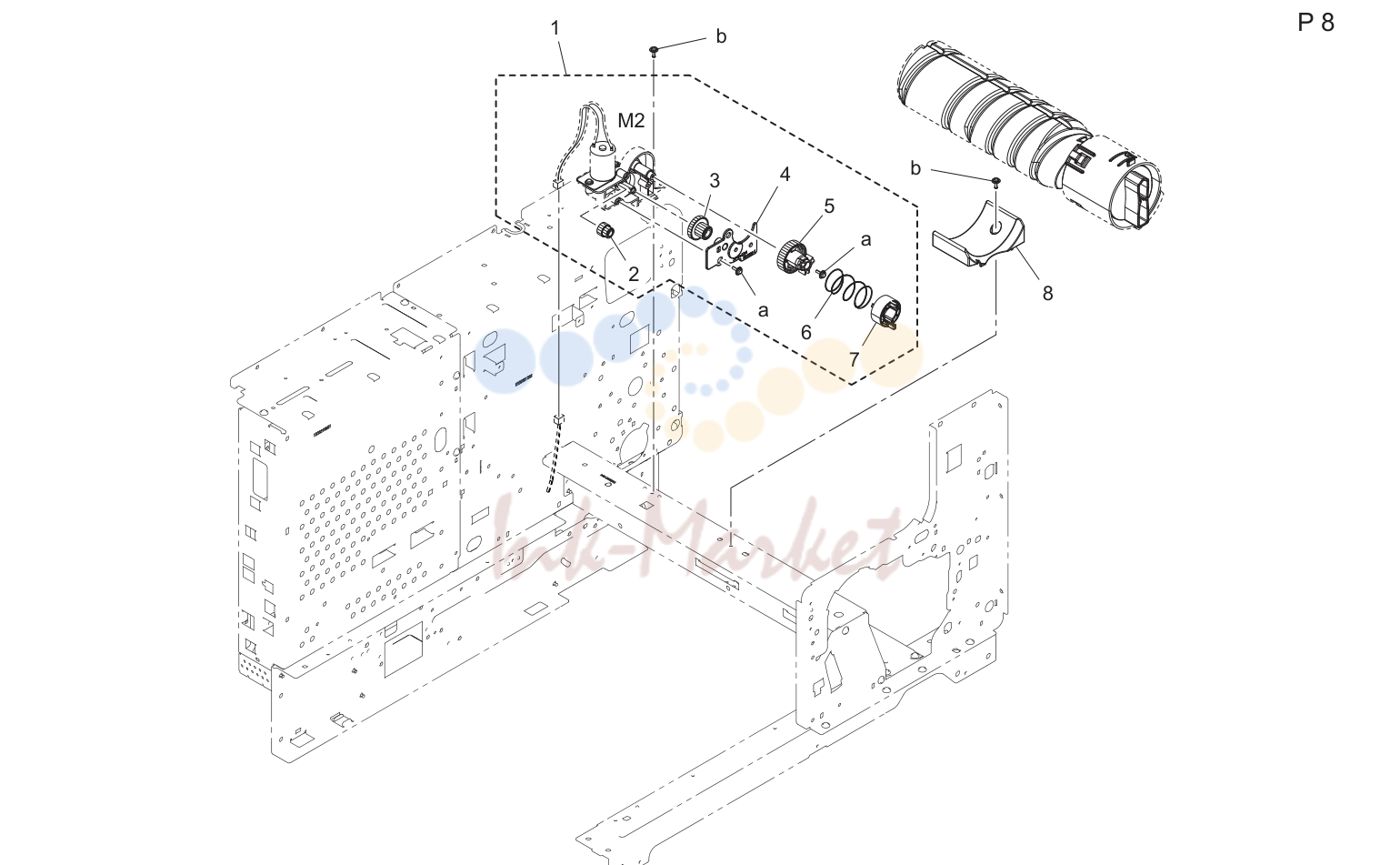

Бункер секция (P8)

№	Артикул	Описание
1	A3PEPP6F00 запросить цену →	Бункер drive в сборе
2	A0XXPP3U01 запросить цену →	Шестерня
3	A0XXPP3T01 запросить цену →	Шестерня
4	A0XXPP3Q01 запросить цену →	Крышка
5	A0XXPP3S01 запросить цену →	Шестерня
7	A0ED240700 запросить цену →	Joint
8	A0XXPP3V01 запросить цену →	Держатель

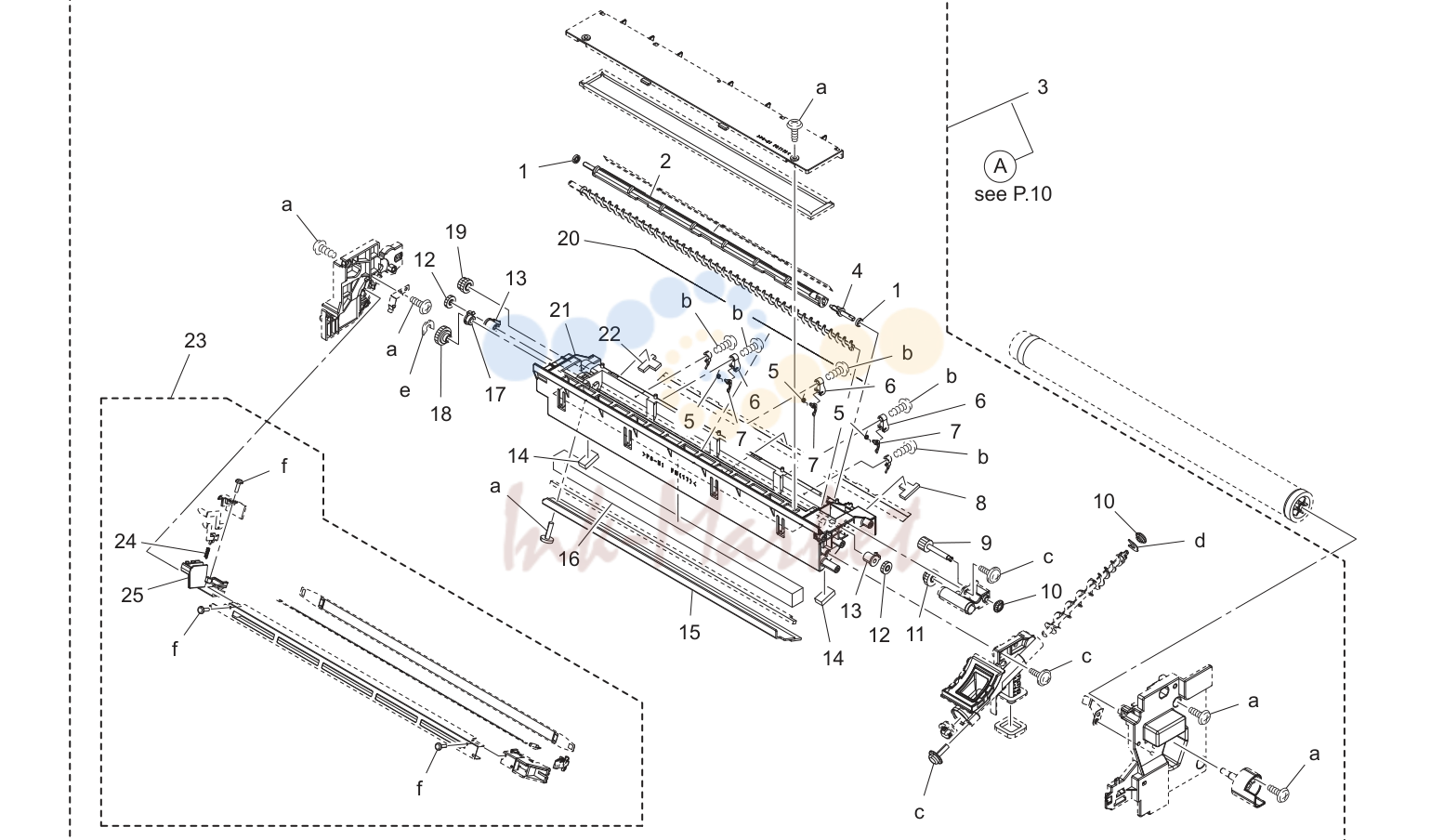

Charge секция (P9)

№	Артикул	Описание
3	A1XUR70000 запросить цену →	Iu (imaging узел)
7	A0XX361100 запросить цену →	Separating claw
15	A0XX361800 ✓ в наличии	Cleaning part
16	A0XX330100 запросить цену →	Filter
21	A0XX360200 запросить цену →	Cleaning housing
23	A1XUR70100 ✓ в наличии	Барабан charge узел
25	A0XX333202 запросить цену →	Держатель /rear

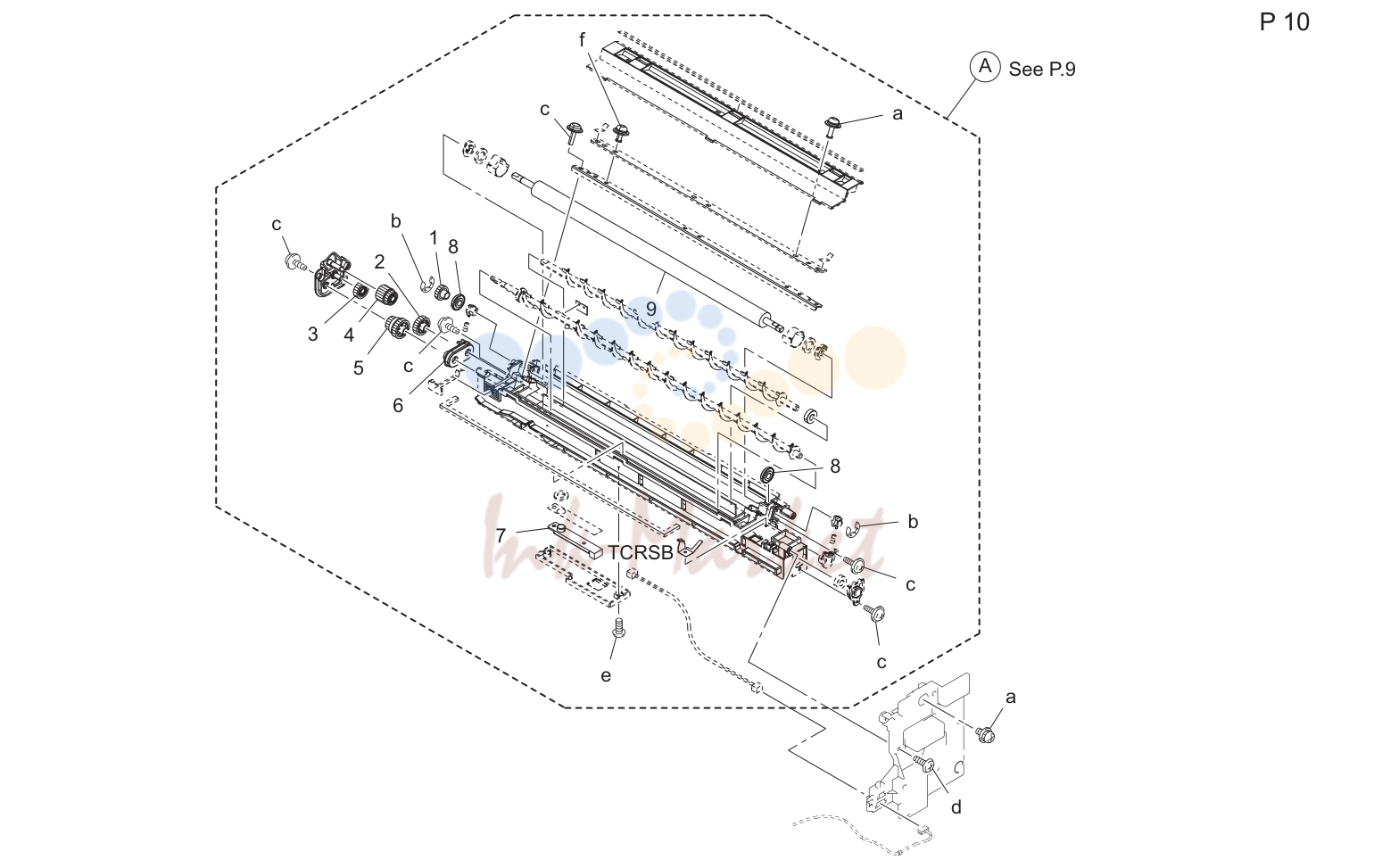

Проявка секция (P10)

№	Артикул	Описание
1	A0XX372200 запросить цену →	Шестерня 16t
2	A0XX372500 запросить цену →	Шестерня 21t
3	A0XX372300 запросить цену →	Шестерня 18t
4	A0XX372100 запросить цену →	Шестерня 15/18t
5	A0XX372400 запросить цену →	Шестерня 15/22t
6	A0XX373600 запросить цену →	Втулка
7	A1XUM50300 запросить цену →	Magnetic датчик
8	A0XX374500 ✓ в наличии	Roll
9	A0XX370900 ✓ в наличии	Проявка ролик

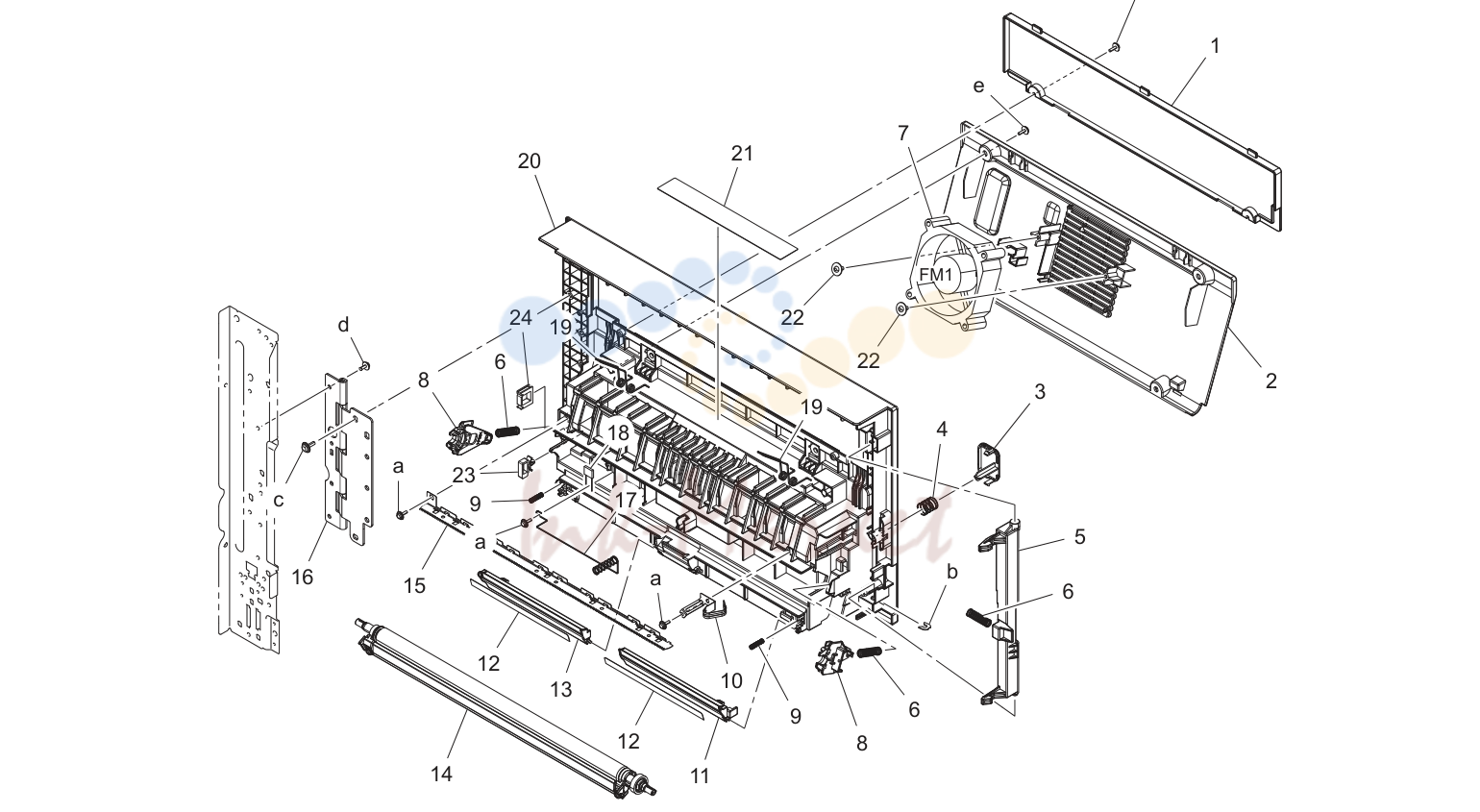

Paper transport секция (P11)

№	Артикул	Описание
1	A3PEPP3300 запросить цену →	Крышка
2	A3PEPP3100 запросить цену →	Крышка
3	A3PEPP3400 запросить цену →	Рычаг
4	A3PEPP3900 запросить цену →	Pressure пружина
5	A3PEPP3700 запросить цену →	Рычаг
6	A0XXPP1V01 запросить цену →	Pressure пружина
7	J03M10000 запросить цену →	Вентилятор мотор
8	A0XXPP3H01 запросить цену →	Втулка
9	A0XXPP1X01 запросить цену →	Pressure пружина
10	A3PEPP3600 запросить цену →	Contact
11	A0XXPP5002 запросить цену →	Направляющая
12	A0XXPP5M01 запросить цену →	Направляющая
13	A0XXPP5102 запросить цену →	Направляющая
14	A0XXPP6H01 ✓ в наличии	Перенос ролик в сборе
15	A0XXPP0S00 запросить цену →	Neutralizing needle
16	A3PEPP3500 запросить цену →	Hinge
17	A0XXPP0U00 запросить цену →	Contact
18	A3PEPP6H00 запросить цену →	Resistor
19	A3PEPP3800 запросить цену →	Torsion пружина
20	A3PEPP3200 запросить цену →	Рама
21	A3PEPP3D00 запросить цену →	Label jam remove
23	A3PEPP3B00 запросить цену →	Saddle
24	A3PEPP3C00 запросить цену →	Saddle

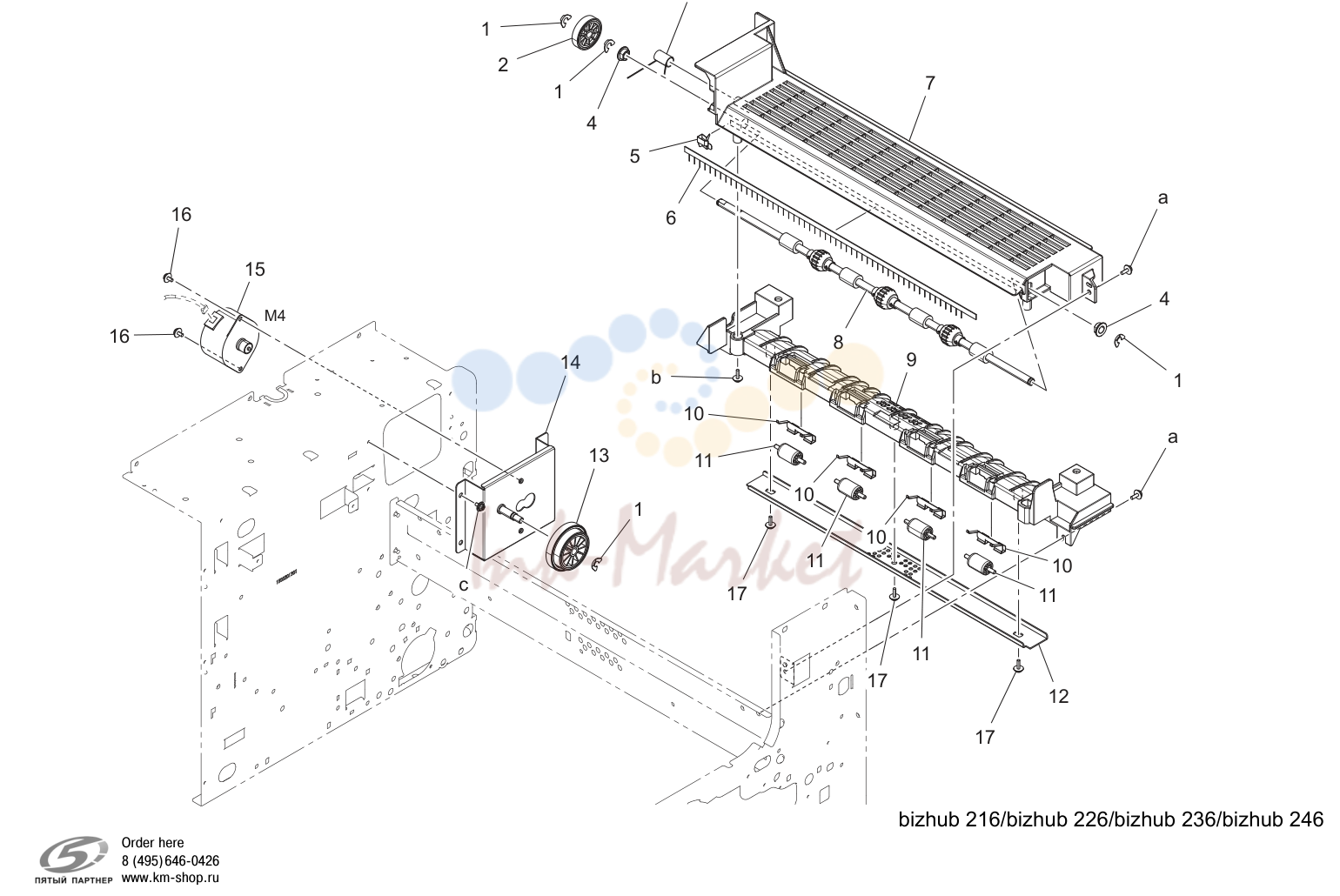

Выход бумаги секция (P12)

№	Артикул	Описание
1	A3PEPP3U00 запросить цену →	E ring
2	A3PEPP3P00 запросить цену →	Шестерня 26t
3	A3PEPP3R00 запросить цену →	Torsion пружина
4	A3PEPP3N00 запросить цену →	Bush
5	A3PEPP3T00 запросить цену →	Contact
6	A3PEPP3M00 запросить цену →	Neutralizing brush
7	A3PEPP3E01 запросить цену →	Крышка
8	A3PEPP3F00 запросить цену →	Ролик
9	A3PEPP3G00 запросить цену →	Рама
10	A3PEPP6R00 запросить цену →	Держатель
12	A3PEPP3S00 запросить цену →	Кронштейн
13	A3PEPP3K00 запросить цену →	Шестерня
14	A3PEPP3J00 запросить цену →	Кронштейн
15	A3PEPP3H00 запросить цену →	Мотор
16	A0FDPP8700 запросить цену →	Screw
17	A3PEPP0800 запросить цену →	Scew

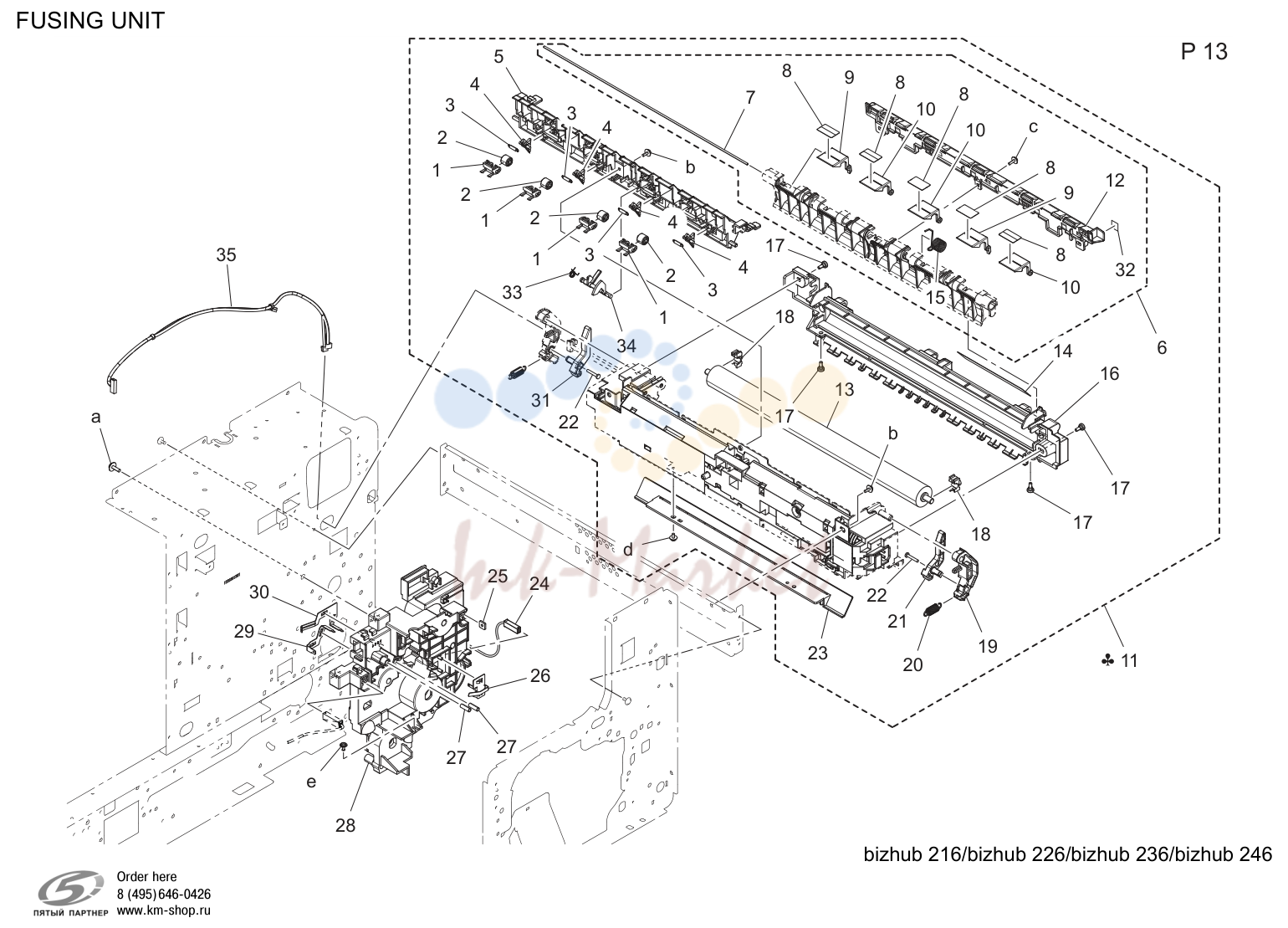

Печь (закрепление) узел (P13)

№	Артикул	Описание
1	A3PEPP4900 запросить цену →	Держатель
2	A3PEPP4800 запросить цену →	Roll
5	A3PEPP4400 запросить цену →	Направляющая
6	A3PEPP4D00 запросить цену →	Jam remove в сборе
11	A3PEPP3V01 ✓ в наличии	Печь (закрепление) узел (230v)
11	A3PEPP3W01 запросить цену →	Печь (закрепление) узел (120v)
12	A3PEPP4500 запросить цену →	Крышка
13	A3PEPP4300 запросить цену →	Печь (закрепление) ролик
14	A3PEPP4A02 запросить цену →	Label warning
16	A3PEPP3Y00 запросить цену →	Крышка
19	A3PEPP4200 запросить цену →	Рычаг
21	A3PEPP4000 запросить цену →	Рычаг
22	A3PEPP4C00 запросить цену →	Shoulder screw
23	A3PEPP4700 запросить цену →	Направляющая
24	A3PEPP4S01 запросить цену →	Wire жгут в сборе
26	A0XXPP1401 запросить цену →	Contact
28	A3PEPP4G00 запросить цену →	Держатель
29	A0XXPP1601 запросить цену →	Contact
30	A0XXPP1501 запросить цену →	Contact
31	A3PEPP4100 запросить цену →	Рычаг
32	A3PEPP4600 запросить цену →	Label
35	A8A5PP1700 запросить цену →	Жгут /печь узел

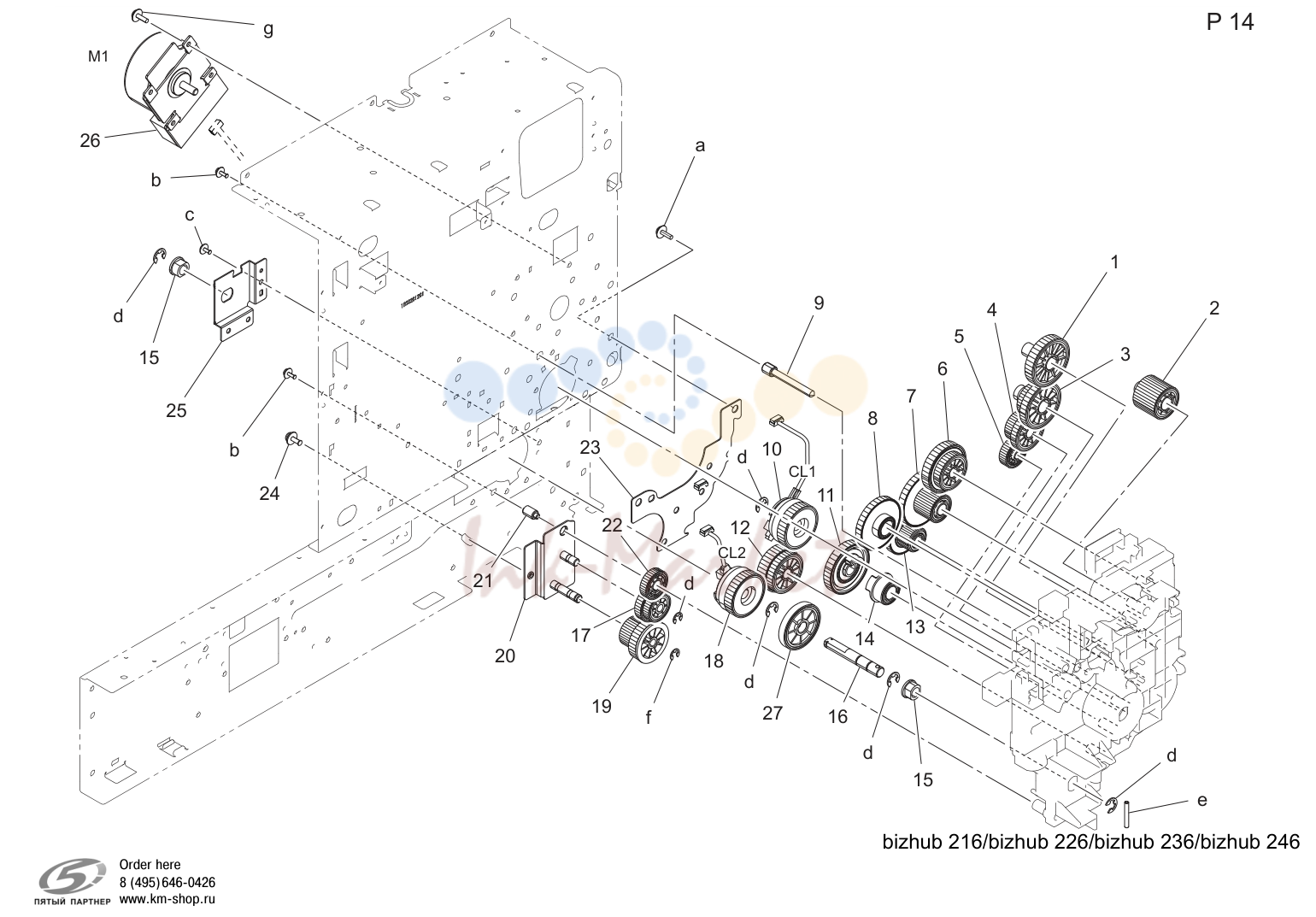

Drive секция (P14)

№	Артикул	Описание
1	A0XXPP3501 запросить цену →	Шестерня
2	A0XXPP3401 запросить цену →	Шестерня
3	A0XXPP3601 запросить цену →	Шестерня
4	A0XXPP3701 запросить цену →	Шестерня
5	A0XXPP3201 запросить цену →	Шестерня
6	A0XXPP3301 запросить цену →	Шестерня
7	A0XXPP3101 запросить цену →	Шестерня
8	A0XXPP2W01 запросить цену →	Шестерня
9	A3PEPP4H00 запросить цену →	Вал
10	A3PEPP4F00 запросить цену →	Cluch
11	A0XXPP2Y01 запросить цену →	Шестерня
12	A3PEPP6T00 запросить цену →	Шестерня
13	A0XXPP2X01 запросить цену →	Шестерня
14	A0XXPP3001 запросить цену →	Шестерня
16	A3PEPP6S00 запросить цену →	Вал
17	A3PEPP6W00 запросить цену →	Шестерня 21/26t
18	A3PEPP6Y00 запросить цену →	Cluch
19	A3PEPP6X00 запросить цену →	Шестерня 21/30t
20	A3PEPP4J00 запросить цену →	Кронштейн
21	A3PEPP4Q00 запросить цену →	Вал
22	A3PEPP6V00 запросить цену →	Шестерня 21t
23	A3PEPP4E00 запросить цену →	Кронштейн
24	A3PEPP4P00 запросить цену →	Screw
25	A3PEPP6U00 запросить цену →	Кронштейн
26	A3PEPP4R00 запросить цену →	Мотор
27	A3PEPP7000 запросить цену →	Шестерня 33t

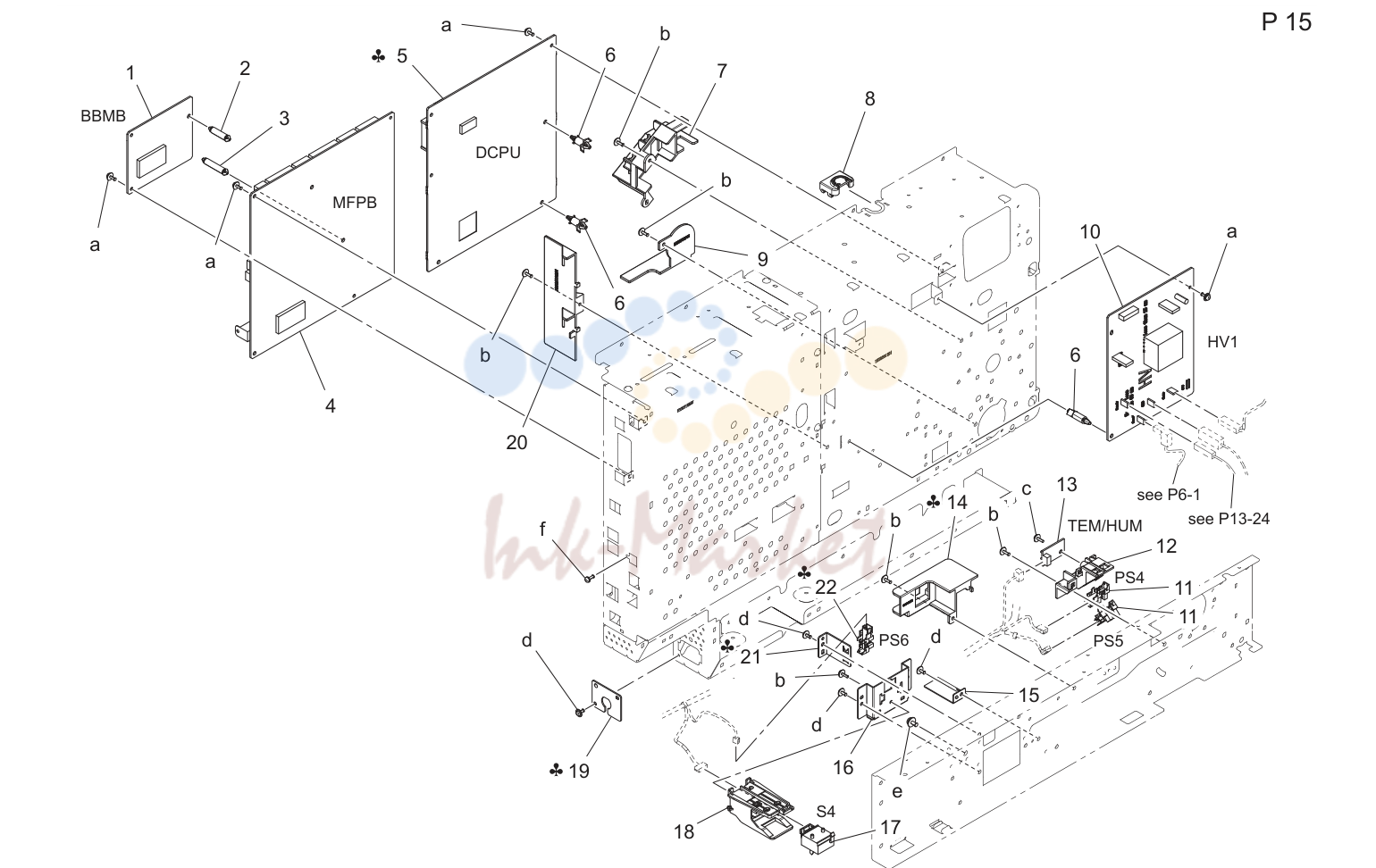

Electrical components (P15)

№	Артикул	Описание
1	A3PEPP6600 запросить цену →	Pw плата в сборе bb/m
2	A3PEPP6A00 запросить цену →	Плата support
3	A3PEPP6C00 запросить цену →	Плата support
4	A8A5PP1300 запросить цену →	Плата в сборе cc/mm
5	A3PEPP6700 запросить цену →	Pw плата в сборе lv (200v)
5	A3PEPP6801 запросить цену →	Pw плата в сборе lv (100v)
6	A3PEPP6900 запросить цену →	Плата support
7	A3PEPP5K00 запросить цену →	Держатель
8	A3PEPP6000 запросить цену →	Крышка
9	A3PEPP5N00 запросить цену →	Крышка
10	A3PEPP6300 запросить цену →	Hv transformer
11	A3PEPP1X00 запросить цену →	Photointtrupter
12	A3PEPP5P00 запросить цену →	Держатель
13	A3PEPP7400 запросить цену →	Temperature/humidity датчик
14	A3PEPP5Q00 запросить цену →	Держатель
15	A3PEPP5S00 запросить цену →	Кронштейн
16	A3PEPP5R00 запросить цену →	Кронштейн
17	A3PEPP2T00 ✓ в наличии	Выключатель
18	A3PEPP2S00 запросить цену →	Держатель
19	A3PEPP5T00 запросить цену →	Кронштейн
19	A0XXPP1S00 запросить цену →	Кронштейн
20	A3PEPP5M00 запросить цену →	Кронштейн
21	A3PEPP7500 запросить цену →	Кронштейн
22	A3PEPP1X00 запросить цену →	Photointtrupter

Cassette секция (P16)

№	Артикул	Описание
1	A02F621200 запросить цену →	Regulating пластина
2	A0XXPP7900 запросить цену →	Friction sheet
3	A02F621101 запросить цену →	Regulating пластина
6	A0XXPP0R01 запросить цену →	Pressure пружина
8	A3PEPP2V00 запросить цену →	Torsion пружина
9	A3PEPP2U00 запросить цену →	Рычаг
10	A3PEPP2P00 запросить цену →	Weight
11	A0XX560200 ✓ в наличии	Подача бумаги ролик
12	A02F944100 запросить цену →	Label level
13	A0XXPP2101 запросить цену →	Вал
14	A0XXPP7A00 запросить цену →	Pressure пружина
15	A0XXPP6E01 ✓ в наличии	Separator в сборе
16	A0XXPP3A01 запросить цену →	Втулка
17	A3PEPP2X00 запросить цену →	Передняя крышка
18	A0XXPP3E00 запросить цену →	Handle
21	A3PEPP2Q00 запросить цену →	Regulating пластина
22	A02F625400 запросить цену →	Pressure пружина
23	A3PEPP2R00 запросить цену →	Рычаг
24	A3PEPP2N00 запросить цену →	Cassette
25	A02F623200 запросить цену →	Rack
27	A0XXPP3B01 запросить цену →	Lifting пластина
28	A3PEPP2W00 запросить цену →	Рычаг
29	A3PEPP6N00 запросить цену →	Label metric/inch
30	A3PEPP6P00 запросить цену →	Mylar

Manual feed tray (P17)

№	Артикул	Описание
1	A0XXPP4A01 запросить цену →	Tray
2	A0XXPP4902 запросить цену →	Tray
4	A0XXPP4D00 запросить цену →	Regulating пластина
5	A0XXPP4C00 запросить цену →	Regulating пластина
6	A0XXPP1N00 запросить цену →	Держатель
7	A0XXPP1D01 запросить цену →	Torsion пружина
8	A0XXPP4M01 запросить цену →	Actuator
9	A3PEPP1X00 запросить цену →	Photointtrupter
11	A0XXPP4B01 запросить цену →	Направляющая
12	A0XXPP4E01 запросить цену →	Шестерня
13	A0XXPP1T00 запросить цену →	Pressure пружина
15	A0XXPP6S00 запросить цену →	Collar
16	A0XX594700 ✓ в наличии	Подача бумаги ролик
17	A3PHPP1500 запросить цену →	Уплотнитель
22	A3PHPP1200 запросить цену →	Направляющая
26	A0XXPP1W01 запросить цену →	Держатель
28	A0XXPP4V00 запросить цену →	Держатель
29	A0XXPP6T00 запросить цену →	Направляющая
31	A3PHPP1700 запросить цену →	Adjust пластина
33	A0XXPP2601 запросить цену →	Вал
35	A0XXPP2501 запросить цену →	Вал
36	A0XXPP2401 запросить цену →	Вал
37	A0XXPP5700 запросить цену →	Collar
38	A3PHPP1300 запросить цену →	Кронштейн
39	A3PHPP1400 запросить цену →	Направляющая
40	A3PHPP1100 запросить цену →	Рама
41	A3PEPP5B00 запросить цену →	Right нижняя крышка

Manual feed tray (P18)

№	Артикул	Описание
1	A3PHPP1601 запросить цену →	Рама
2	A3PEPP1X00 запросить цену →	Photointtrupter
3	A0XXPP4G01 запросить цену →	Держатель
4	J06M20000 запросить цену →	Соленоид
5	A0XXPP4K01 запросить цену →	Шестерня
6	A3PEPP4F00 запросить цену →	Cluch
7	A0XXPP4H01 запросить цену →	Шестерня
8	A3PHPP1900 запросить цену →	Задняя крышка
9	A0XXPP4J01 запросить цену →	Рычаг
11	A3PHPP1800 запросить цену →	Передняя крышка

Wiring accessories and jigs (P19)

№	Артикул	Описание
1	V500010082 запросить цену →	Locking wire saddle
2	V500020098 запросить цену →	Mini locking wire saddle
3	V500020099 запросить цену →	Mini locking wire saddle
4	V500020042 запросить цену →	Locker
5	V570010021 запросить цену →	Saddle
