Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Main рама секция (P3)
- Дуплекс tray секция (P4)
- Cassette секция (P5)
- Подача бумаги tray секция (P6)
- Подача бумаги tray секция (P7)
- Laser узел (P8)
- Печь (закрепление) узел (P9)
- Drive секция (P10)
- Ролик в сборе (P11)
- Electrical components (P12)
- Ac cord (P13)
- Wiring accessories and jigs

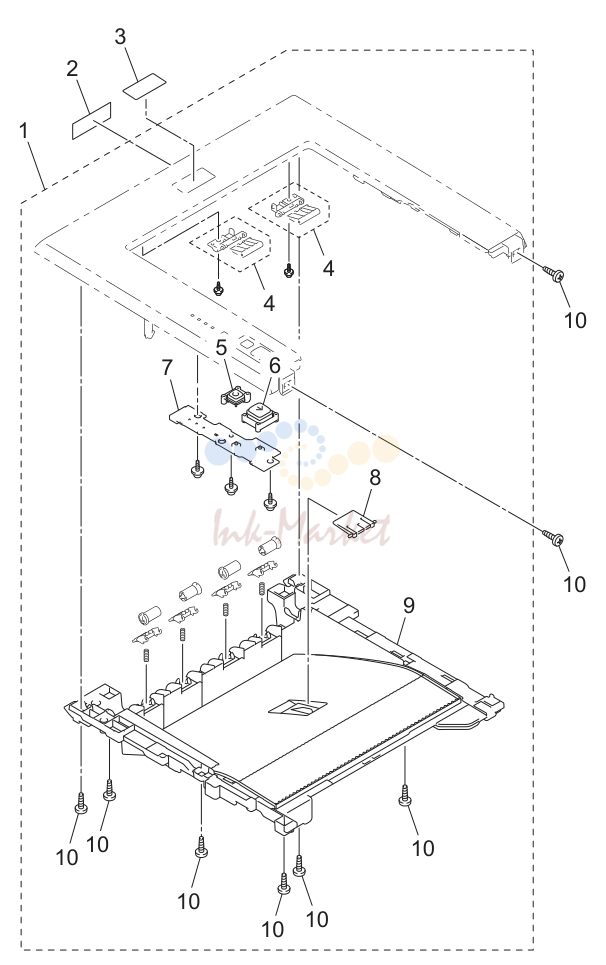

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP2B 01 запросить цену → | Top крышка в сборе | |
| 2 | A32P PP3R 00 запросить цену → | Печь caution label | |
| 3 | A32P PP3Q 00 запросить цену → | Blank пластина | |
| 4 | A32P PP2V 00 запросить цену → | Paper stack рычаг sp в сборе | |
| 5 | A32P PP13 01 запросить цену → | Sw key a | |
| 6 | A32P PP12 01 запросить цену → | Sw key a | |
| 7 | A32P PP3D 00 запросить цену → | Панель pcb в сборе | |
| 8 | A32P PP2G 01 запросить цену → | Support flap 2 | |
| 9 | A32P PP2C 01 запросить цену → | Inner chute | |
| 10 | A32P PP03 00 запросить цену → | Taptite bind b m4x12 |

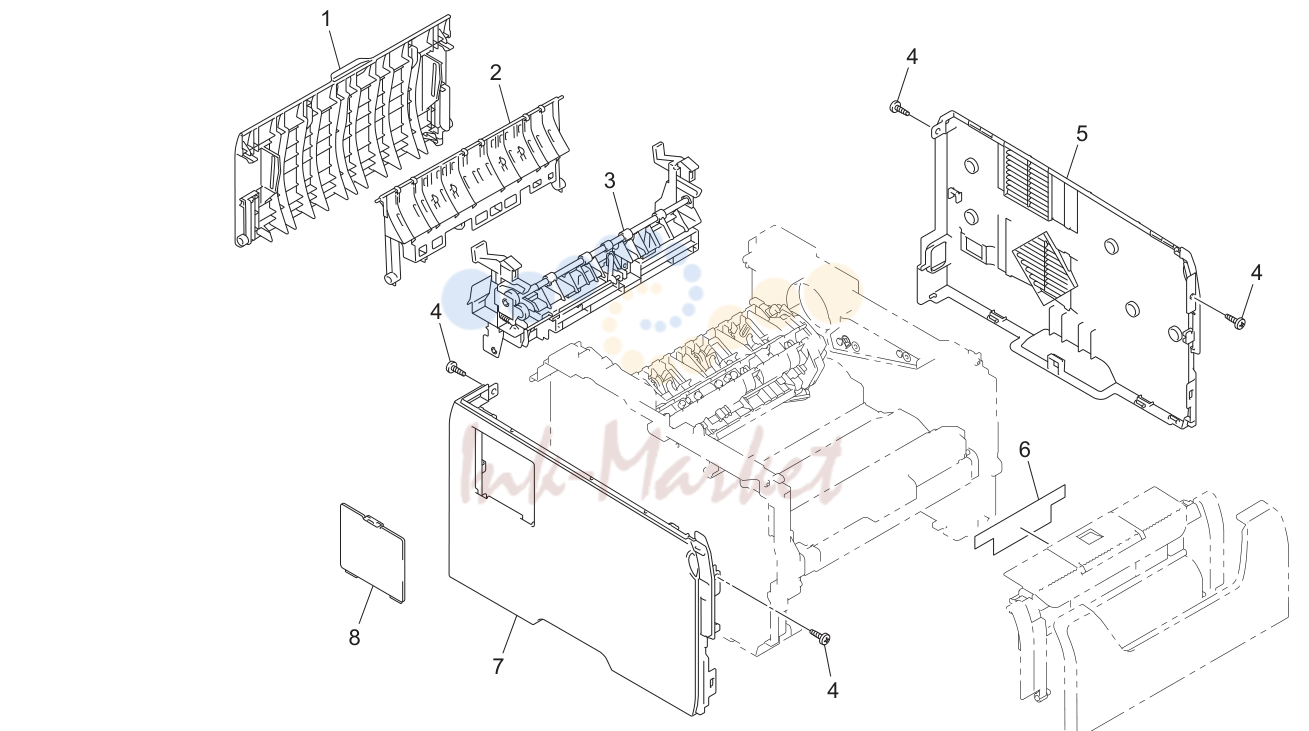

Внешние детали (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP2D 01 запросить цену → | Back крышка | |
| 2 | A32P PP2E 00 запросить цену → | Outer chute в сборе | |
| 3 | A32P PP2H 00 запросить цену → | Rear chute в сборе | |
| 4 | A32P PP03 00 запросить цену → | Taptite bind b m4x12 | |
| 5 | A32P PP1Y 01 запросить цену → | Side крышка r в сборе | |
| 6 | A32P PP3P 00 запросить цену → | Process узел op label | |
| 7 | A32P PP20 01 запросить цену → | Side крышка l в сборе | |
| 8 | A32P PP1Q 01 запросить цену → | Access крышка |

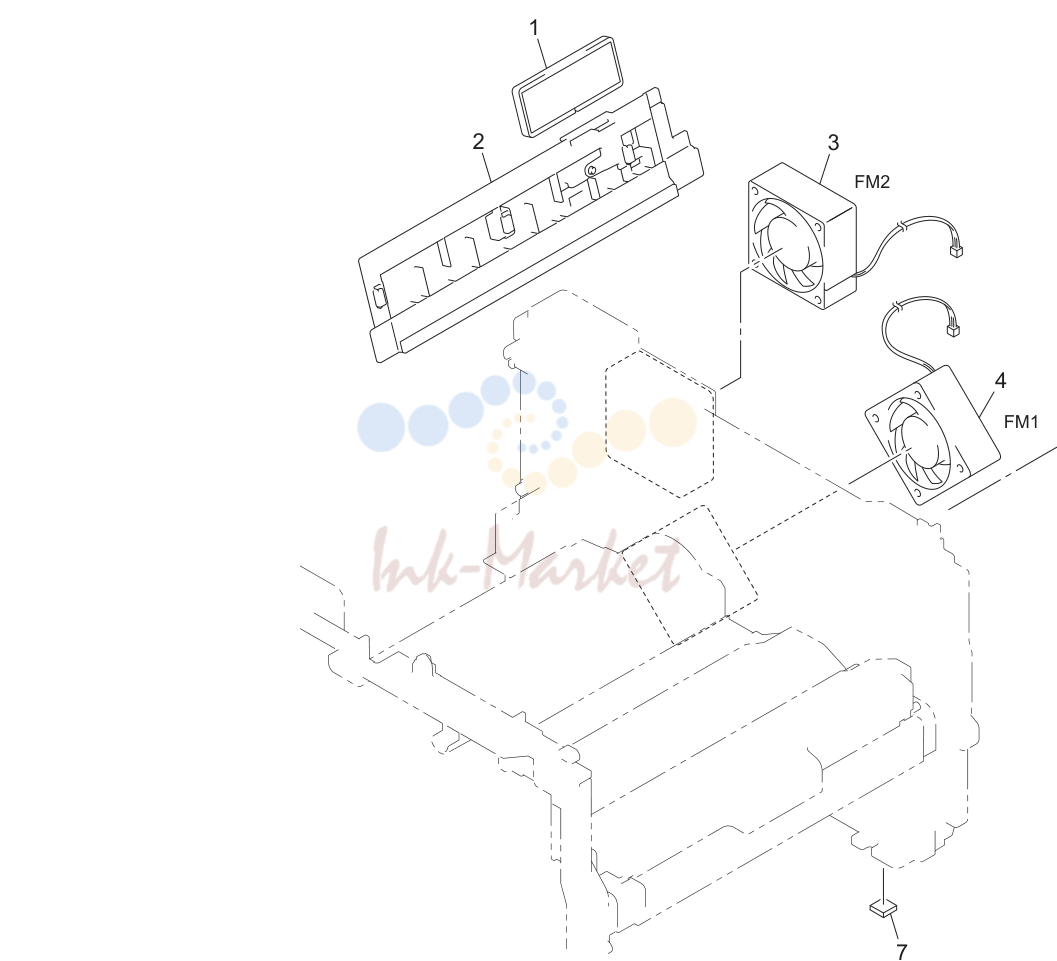

Main рама секция (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP2J 00 запросить цену → | Filter | |
| 2 | A32P PP23 00 запросить цену → | Air воздуховод jpn в сборе al | |
| 3 | A32P PP2A 00 запросить цену → | Вентилятор мотор 60 узел | |
| 4 | A32P PP18 00 запросить цену → | Вентилятор мотор 60 узел lv | |
| 5 | A32P PP0Q 00 запросить цену → | Led держатель | |
| 6 | A32P PP3C 00 запросить цену → | Тонер led pcb в сборе | |
| 7 | A32P PP0C 00 запросить цену → | Rubber foot |

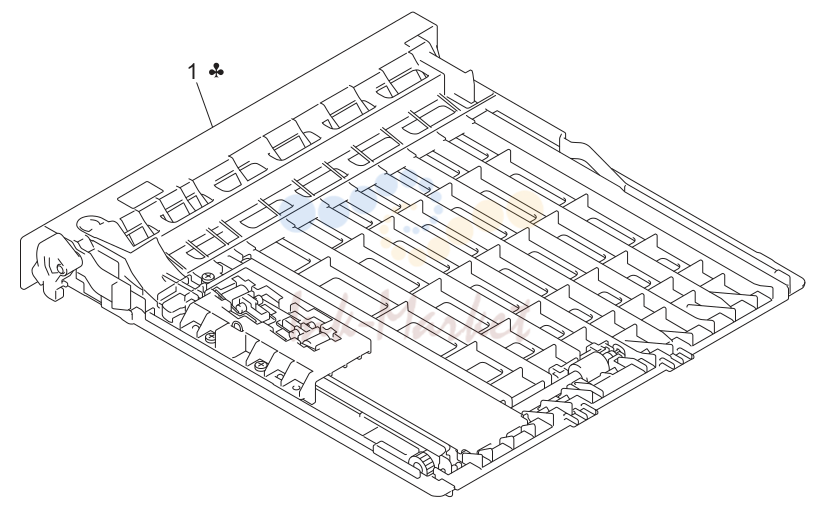

Дуплекс tray секция (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP3K 00 запросить цену → | Dx feed в сборе a4 for ger/rus | |
| 1 | A32R PP23 00 запросить цену → | Dx feed в сборе |

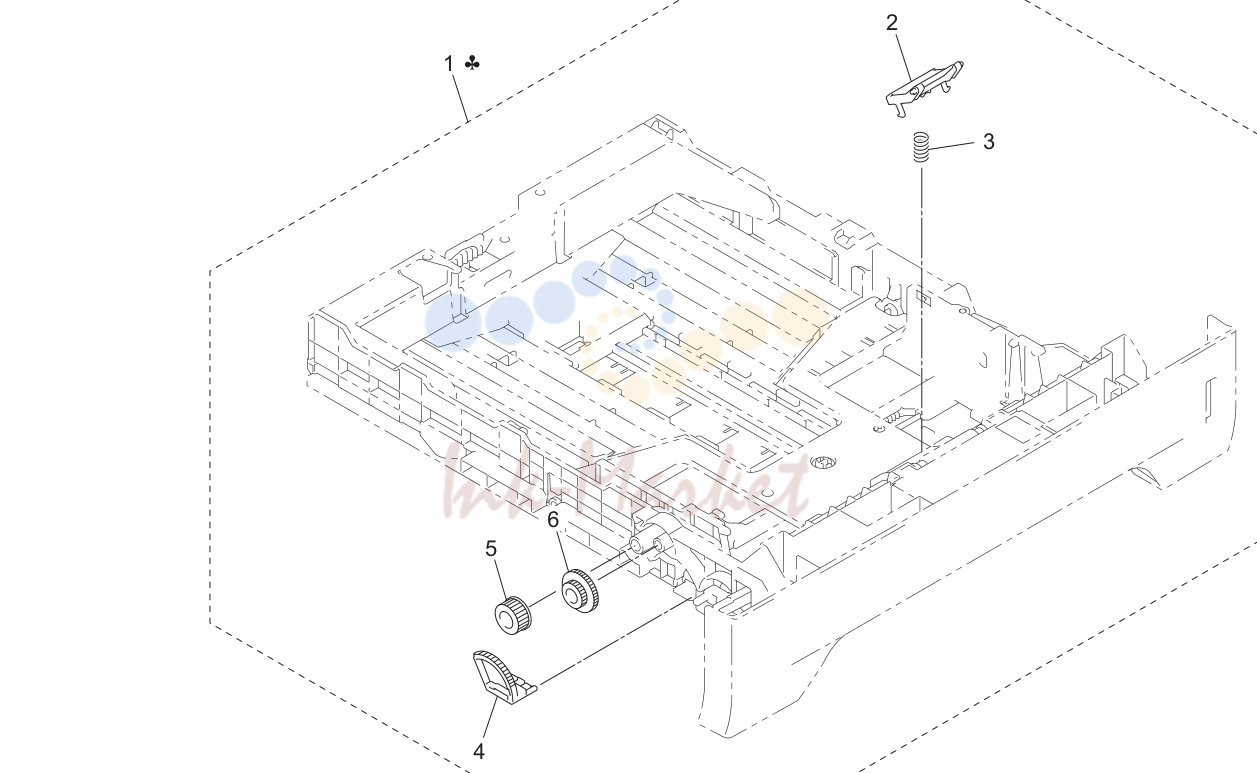

Cassette секция (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP36 01 запросить цену → | Paper tray узел | |
| 1 | A32P PP3L 01 запросить цену → | Paper tray узел a4 for ger/rus | |
| 2 | A32P PP1K 00 запросить цену → | Separation pad в сборе | |
| 3 | A32P PP1L 00 запросить цену → | Separation pad пружина | |
| 4 | A32P PP1P 00 запросить цену → | Lift шестерня 46 | |
| 5 | A32P PP1M 00 запросить цену → | Шестерня 15 | |
| 6 | A32P PP1N 00 запросить цену → | Шестерня 21-16 |

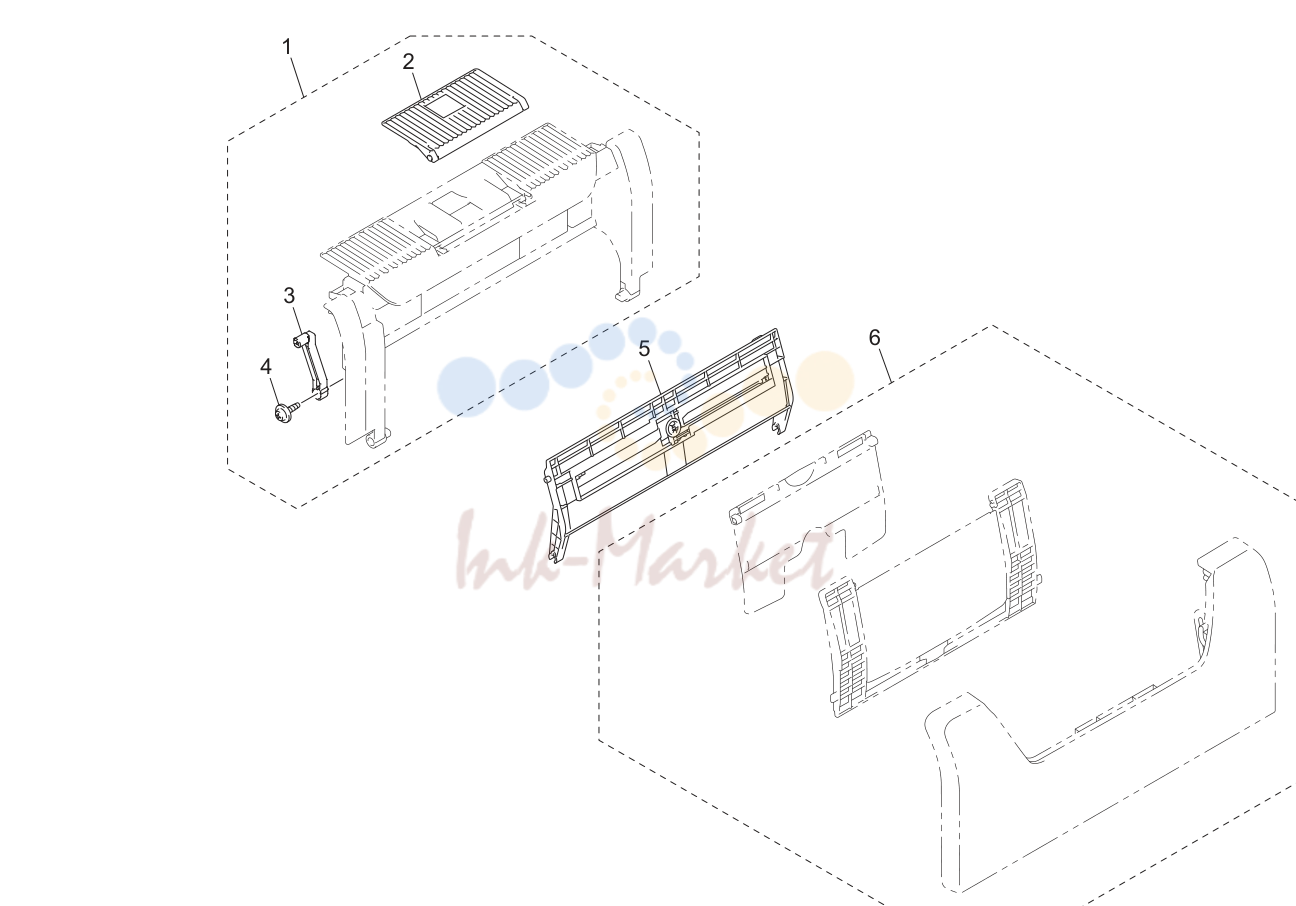

Подача бумаги tray секция (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP35 01 запросить цену → | Process крышка в сборе | |
| 2 | A32P PP31 00 запросить цену → | Support flap 1 | |
| 3 | A32P PP19 00 запросить цену → | Process крышка stopper | |
| 4 | A32P PP06 00 запросить цену → | Taptite cup b m4x10 | |
| 5 | A32P PP1H 01 запросить цену → | Tray mp в сборе | |
| 6 | A32P PP33 01 запросить цену → | Mp tray крышка в сборе |

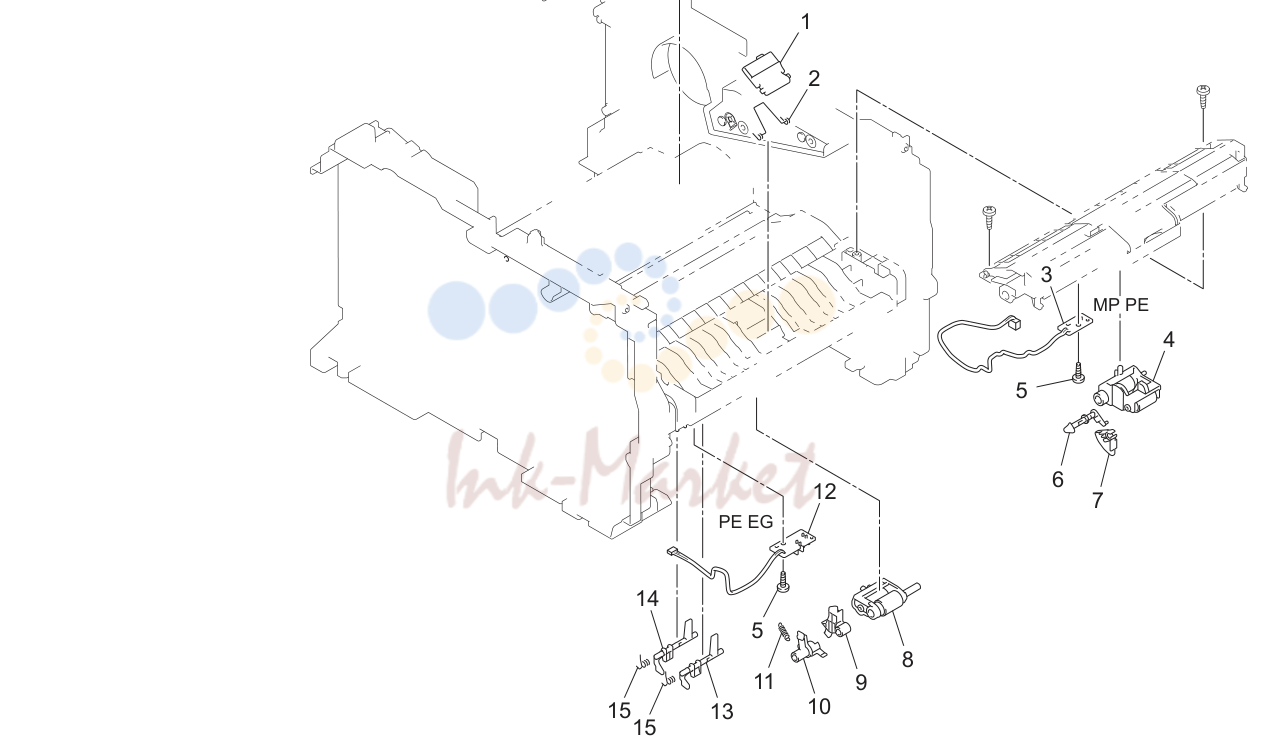

Подача бумаги tray секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP24 00 запросить цену → | Separation pad в сборе mp 2 | |
| 2 | A32P PP22 00 запросить цену → | Mp separation пружина a | |
| 3 | A32P PP0N 00 запросить цену → | Mp pe датчик в сборе | |
| 4 | A32P PP2N 00 запросить цену → | Mp ролик держатель в сборе | |
| 5 | A32P PP01 00 запросить цену → | Taptite bind b m3x8 | |
| 6 | A32P PP27 00 запросить цену → | Pe actuator mp b 2 | |
| 7 | A32P PP1G 00 запросить цену → | Pe actuator mp | |
| 8 | A32P PP2M 00 запросить цену → | Ролик держатель в сборе | |
| 9 | A32P PP39 00 запросить цену → | Pe actuator 2 | |
| 10 | A32P PP1A 00 запросить цену → | Edge actuator | |
| 11 | A32P PP1B 00 запросить цену → | Edge actuator пружина | |
| 12 | A32P PP25 00 запросить цену → | Pe eg датчик в сборе | |
| 13 | A32P PP1D 00 запросить цену → | Regist actuator front | |
| 14 | A32P PP1E 00 запросить цену → | Regist actuator rear | |
| 15 | A32P PP1F 00 запросить цену → | Regist actuator пружина |

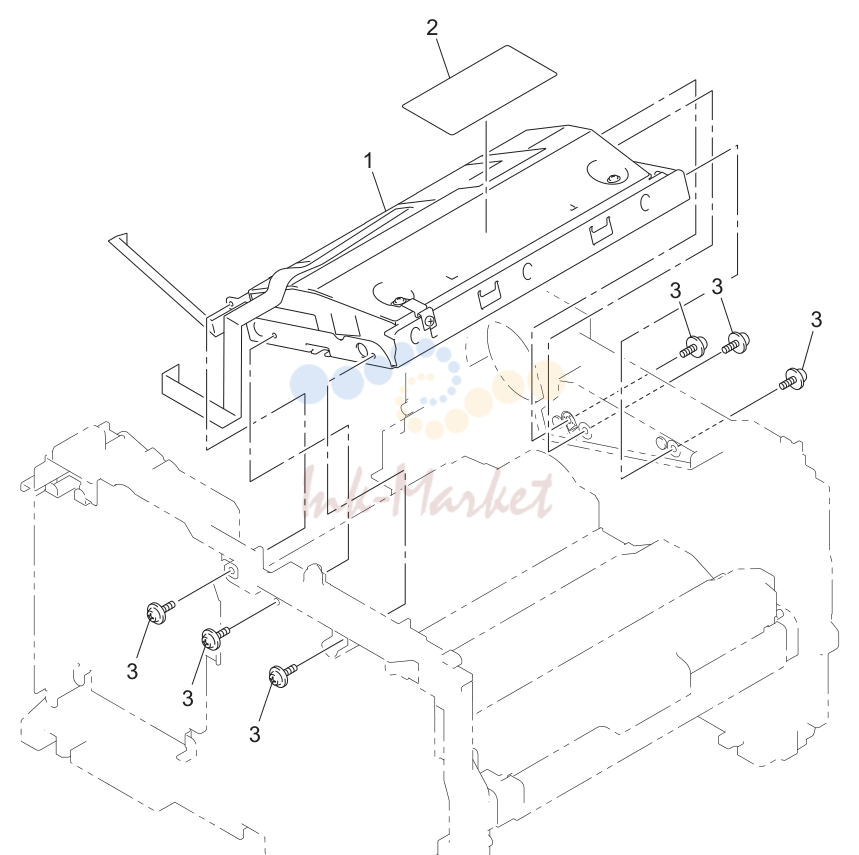

Laser узел (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP2L 00 запросить цену → | Laser узел (sp) | |
| 2 | A32P PP08 00 запросить цену → | Laser caution label b | |
| 3 | A32P PP05 00 запросить цену → | Taptite cup s m3x6 |

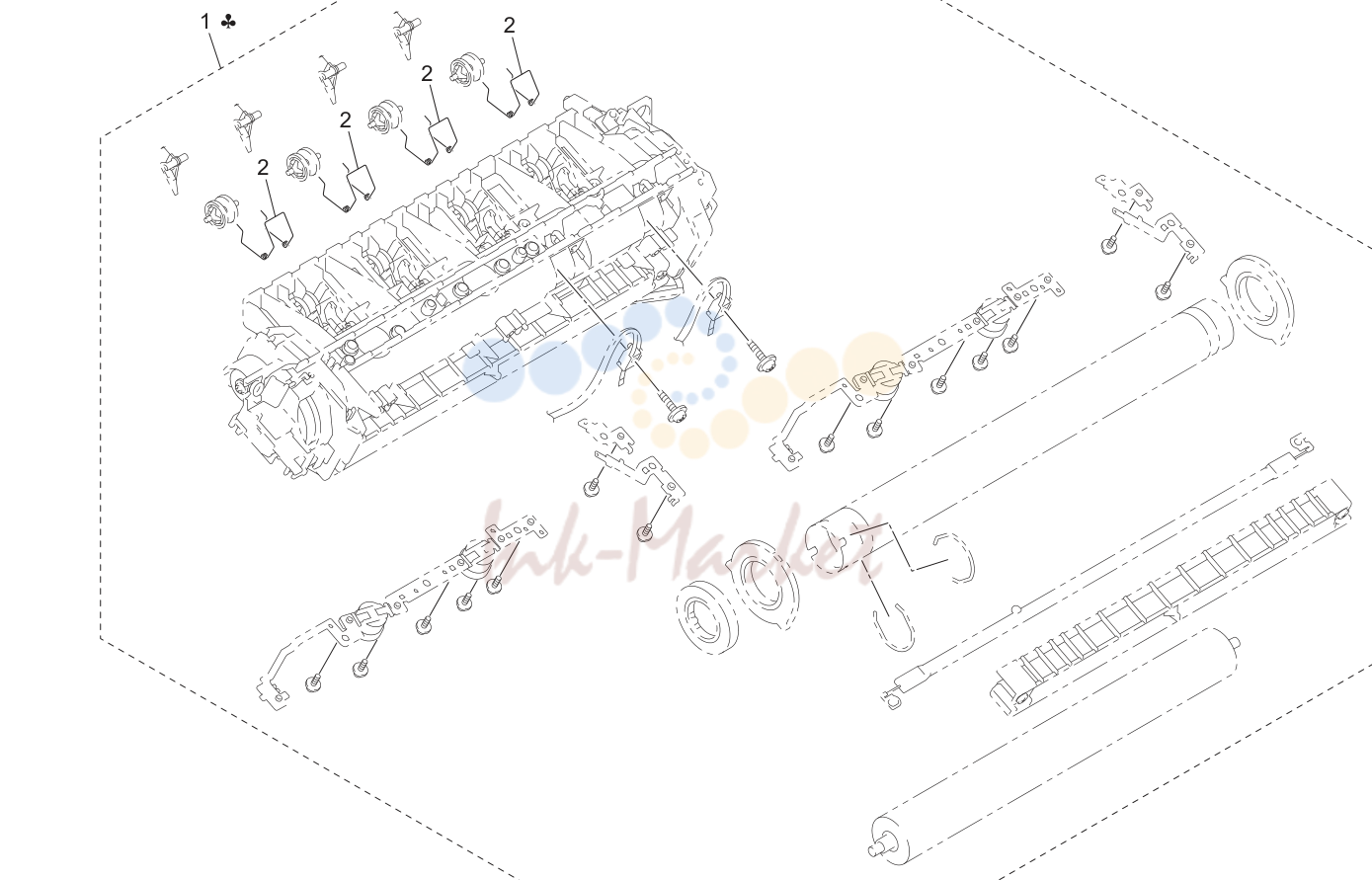

Печь (закрепление) узел (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP3A 00 запросить цену → | Печь узел 115v (sp) | |
| 1 | A32P PP3B 00 запросить цену → | Печь узел 230v (sp) | |
| 2 | A32P PP2F 00 запросить цену → | Pressure пружина |

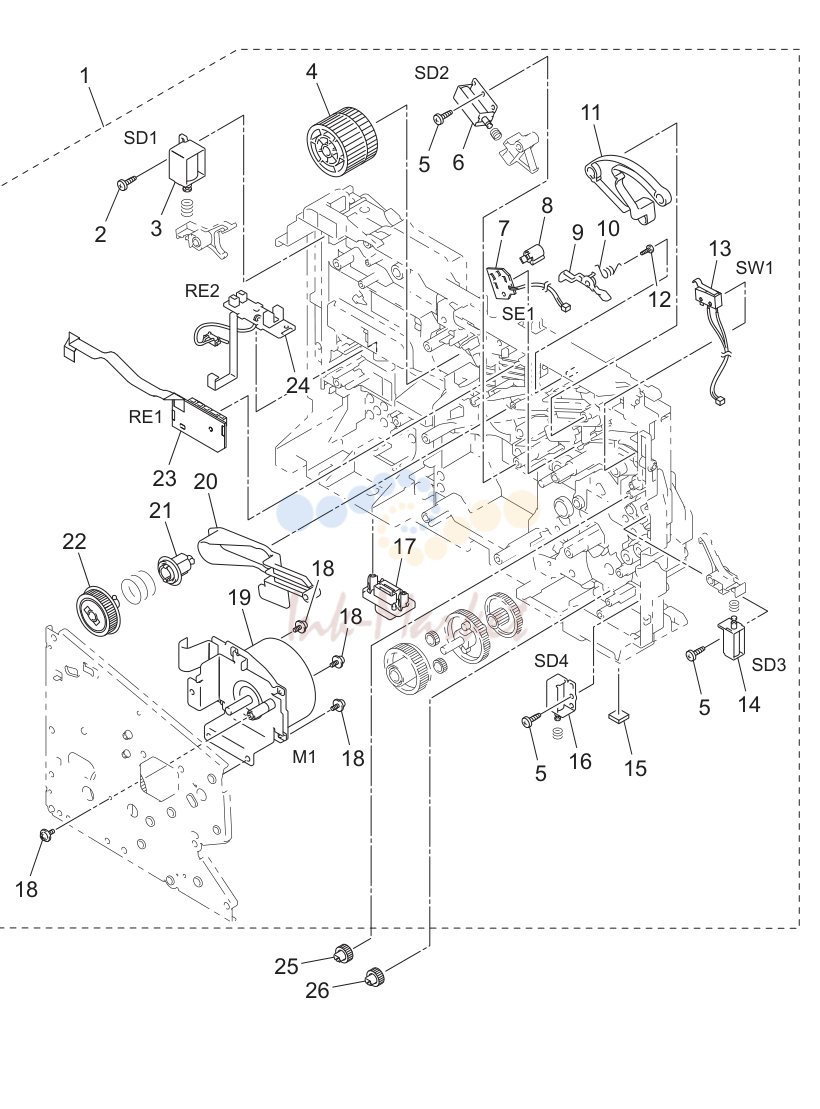

Drive секция (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP29 01 запросить цену → | Main рама l узел 80 | |
| 2 | A32P PP02 00 запросить цену → | Taptite bind b m3x10 | |
| 3 | A32P PP0R 00 запросить цену → | Ejector соленоид | |
| 4 | A32P PP0U 00 запросить цену → | Печь шестерня 39 h/r drive | |
| 5 | A32P PP02 00 запросить цену → | Taptite bind b m3x10 | |
| 6 | A32P PP0V 00 запросить цену → | Register соленоид в сборе | |
| 7 | A32P PP0E 00 запросить цену → | Тонер датчик pcb в сборе | |
| 8 | A32P PP3H 00 запросить цену → | Pt датчик держатель | |
| 9 | A32P PP14 00 запросить цену → | New тонер actuator | |
| 10 | A32P PP15 00 запросить цену → | New тонер actuator пружина | |
| 11 | A32P PP11 00 запросить цену → | Drive release link | |
| 12 | A32P PP04 00 запросить цену → | Taptite cup b m2x6 | |
| 13 | A32P PP0G 00 запросить цену → | Interlock sw в сборе | |
| 14 | A32P PP0X 00 запросить цену → | Mp соленоид в сборе | |
| 15 | A32P PP0C 00 запросить цену → | Rubber foot | |
| 16 | A32P PP0Y 00 запросить цену → | T1 соленоид в сборе | |
| 17 | A32P PP0J 00 запросить цену → | Connector 54702-1219 | |
| 18 | A32P PP05 00 запросить цену → | Taptite cup s m3x6 | |
| 19 | A32P PP0T 00 запросить цену → | Main мотор в сборе | |
| 20 | A32P PP10 00 запросить цену → | Drive release cam | |
| 21 | A32P PP2P 00 запросить цену → | Develop joint | |
| 22 | A32P PP0S 00 запросить цену → | Dev шестерня 37r joint drive | |
| 23 | A32P PP0F 00 запросить цену → | Relay front pcb в сборе | |
| 24 | A32P PP0H 00 запросить цену → | Relay rear pcb в сборе | |
| 25 | A32P PP17 00 запросить цену → | Шестерня 17 mp ролик drive | |
| 26 | A32P PP16 00 запросить цену → | Шестерня 20 t1 ролик drive |
Ролик в сборе (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP2X 00 запросить цену → | Ролик держатель ale sp в сборе | |
| 2 | A32P PP2Y 00 запросить цену → | Mp ролик держатель ale sp в сборе |

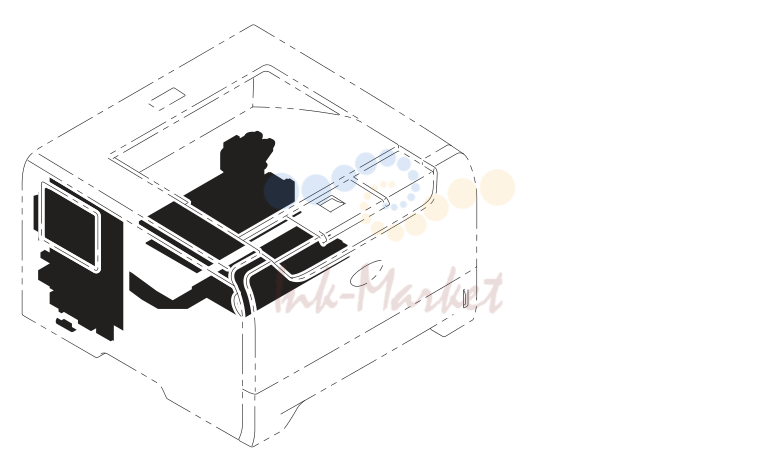

Electrical components (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP3G 01 запросить цену → | Main pcb в сборе | |
| 2 | A32P PP3E 00 запросить цену → | Ps pcb узел 115v | |
| 2 | A32P PP3F 00 запросить цену → | Ps pcb узел 230v | |
| 2 | A32P PP3M 00 запросить цену → | Ps pcb узел 230v for rus | |
| 2 | UNIT 230V FO запросить цену → | C,(russia) | |
| 3 | A32P PP0M 00 запросить цену → | High-voltage ps pcb в сборе |

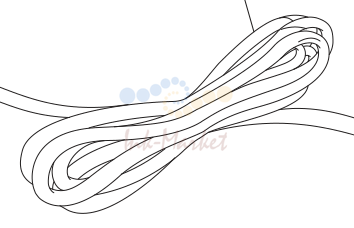

Ac cord (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP3J 00 запросить цену → | Ac cord в сборе lf | |
| 1 | A32P PP3N 00 запросить цену → | Ac cord в сборе lf vde for ger/rus |

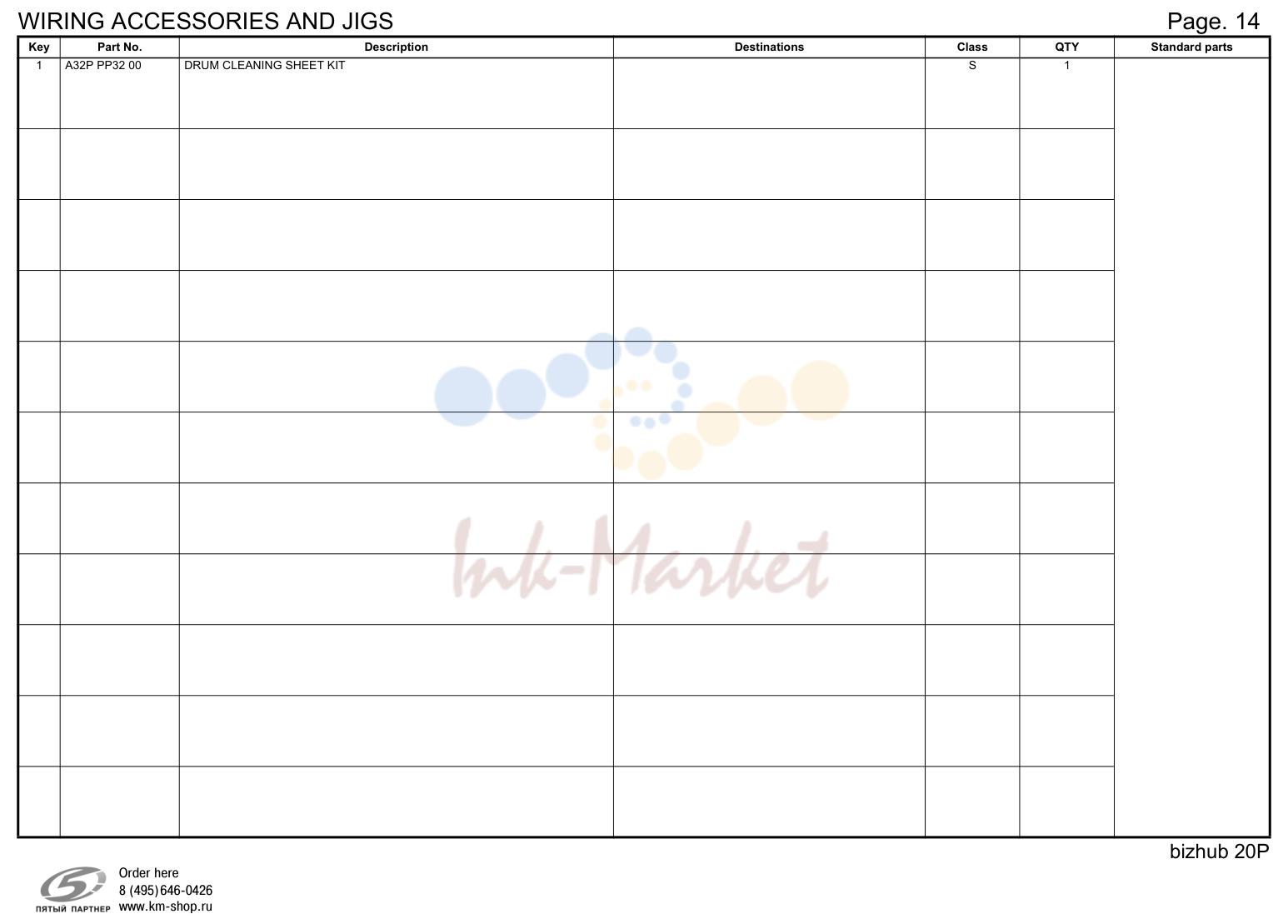

Wiring accessories and jigs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A32P PP32 00 запросить цену → | Барабан cleaning sheet комплект |
