Konica Minolta bizhub 185 — каталог запчастей со схемами

Содержание

Original крышка (P1)
Внешние детали (P2)
Ir секция (P3)
Ir секция (P4)
Рама секция (P5)
Print head секция (P6)
Paper take-up секция (P7)
Бункер секция (P8)
Charge секция (P9)
Проявка секция (P10)
Paper transport секция (P11)
Печь (закрепление) & выход бумаги секция (P12)
Drive секция (P13)
Electrical components (P14)
Cassette секция (P15)
Manual подача бумаги секция (P16)
Wiring accessories and jigs
Accessory детали (P18)

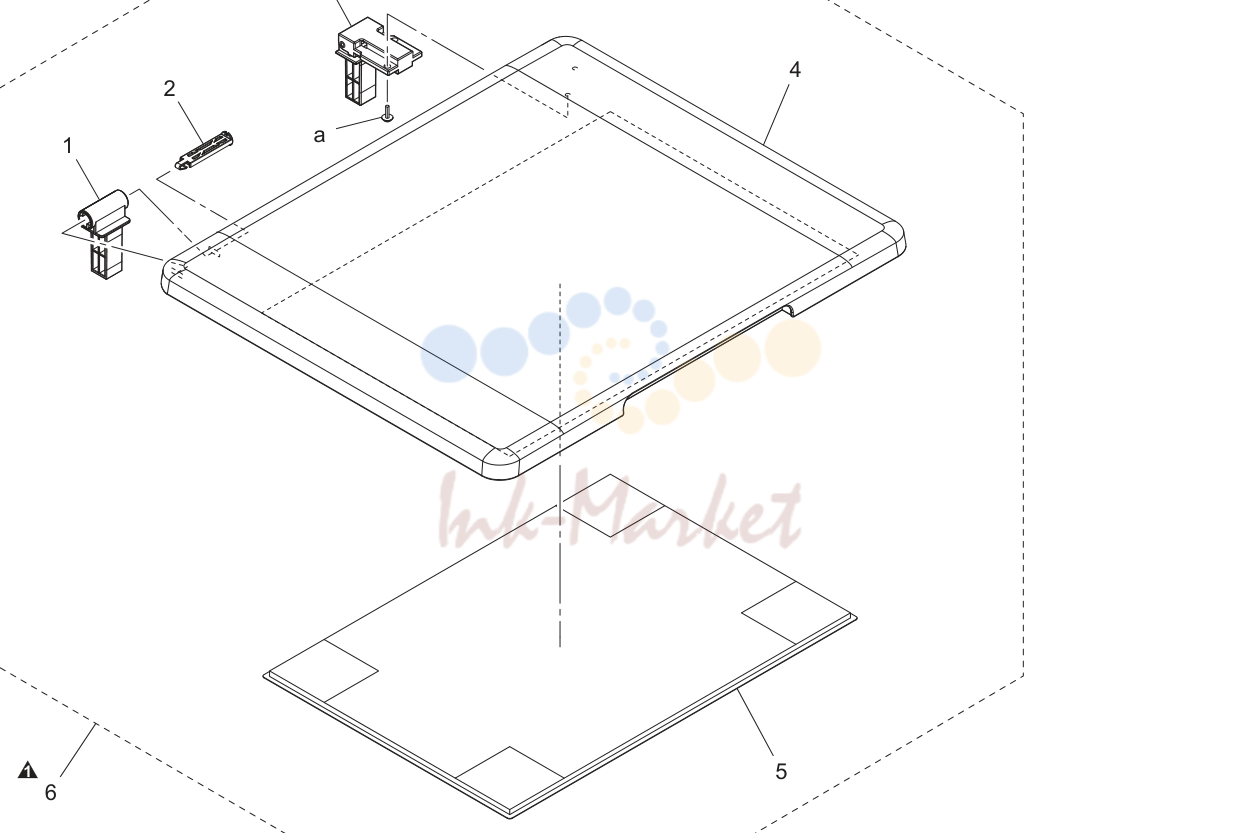

Original крышка (P1)

№	Артикул	Описание
1	A0XXPP4P00 запросить цену →	Hinge left
2	A0XXPP4Q00 запросить цену →	Вал
3	A0XXPP5Q00 запросить цену →	Hinge right
4	A0XXPP4N03 запросить цену →	Original крышка
5	A0XXPP5P02 запросить цену →	Pad
6	A0XXPQ1500 запросить цену →	Original крышка в сборе

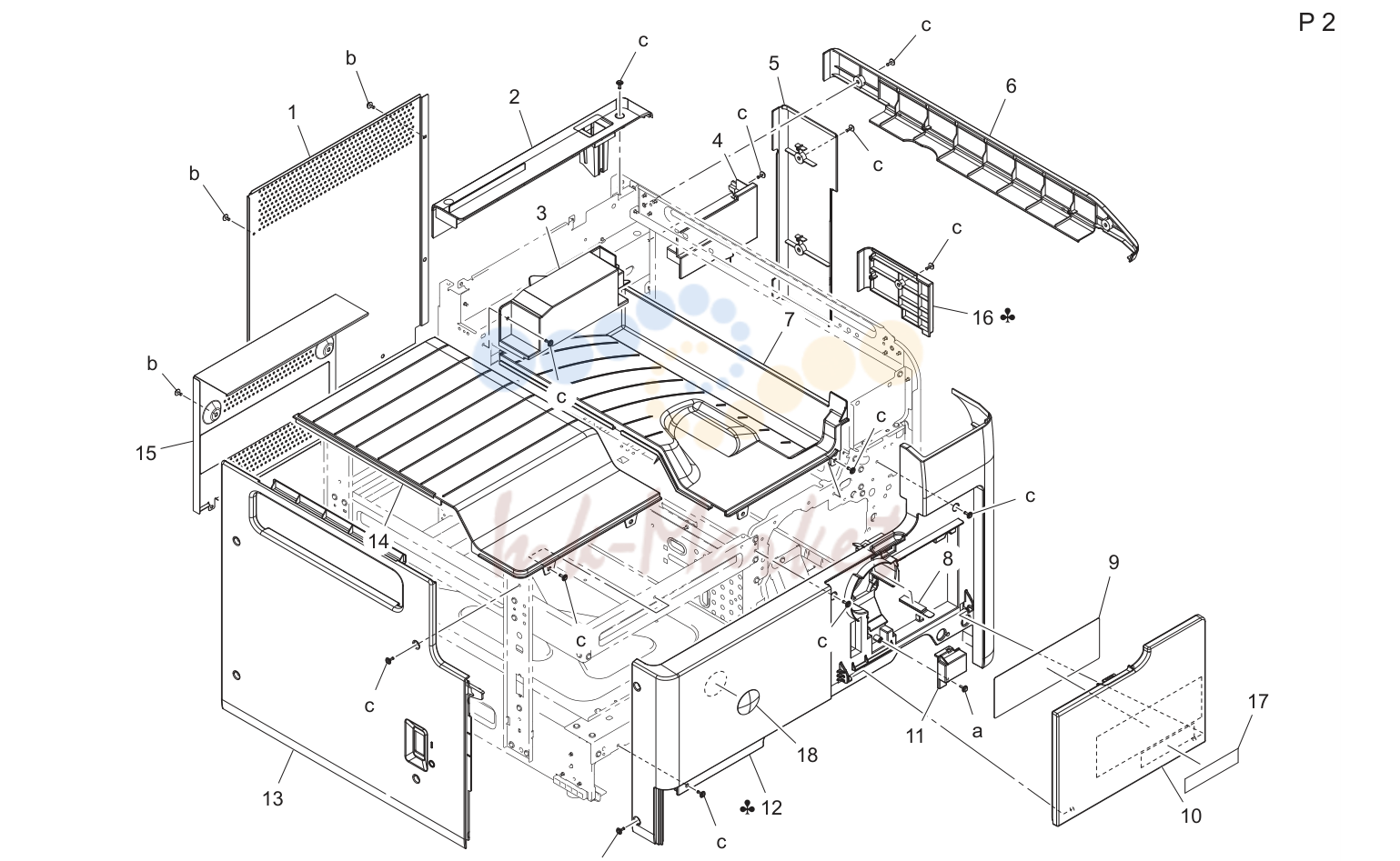

Внешние детали (P2)

№	Артикул	Описание
1	A0XXPP1K00 запросить цену →	Задняя крышка
2	A0XXPP2H00 запросить цену →	Rear верхняя крышка
3	A0XXPP4U00 запросить цену →	Крышка
4	A0XXPP2R00 запросить цену →	Крышка
5	A0XXPP2J00 запросить цену →	Right задняя крышка
6	A0XXPP2G00 запросить цену →	Right верхняя крышка
7	A0XXPP2P00 запросить цену →	Right exit tray
8	A0XXPP5J01 запросить цену →	Spacer
9	A0XXPP5C01 запросить цену →	Label
9	A0XXPQ0500 запросить цену →	Label
10	A0XXPP2F00 запросить цену →	Front door
11	A0XXPP5201 запросить цену →	Крышка
12	A0XXPP7C00 запросить цену →	Передняя крышка
12	A0XXPP2M03 запросить цену →	Передняя крышка
12	A0XXPP2M03 запросить цену →	Передняя крышка
12	A0XXPP2K00 запросить цену →	Передняя крышка
13	A0XXPP2N00 запросить цену →	Левая крышка
14	A0XXPP2Q00 запросить цену →	Left exit tray
15	A0XXPP1H00 запросить цену →	Rear левая крышка
16	A0XXPP2T00 запросить цену →	Крышка
16	A0XXPP2T00 запросить цену →	Крышка
17	A0XXPP9X00 запросить цену →	Label bizhub 165
17	A0XXPP9W00 запросить цену →	Label bizhub 185
17	A0XXPQ0100 запросить цену →	Label bizhub 7818
17	A0XXPQ0800 запросить цену →	Label bizhub 165e
17	A0XXPQ0900 запросить цену →	Label bizhub 185e
17	A0XXPQ1000 запросить цену →	Label bizhub 7818e
17	A0XXPQ1100 запросить цену →	Label pagepro 6180e
18	A00J945500 запросить цену →	Logo mark

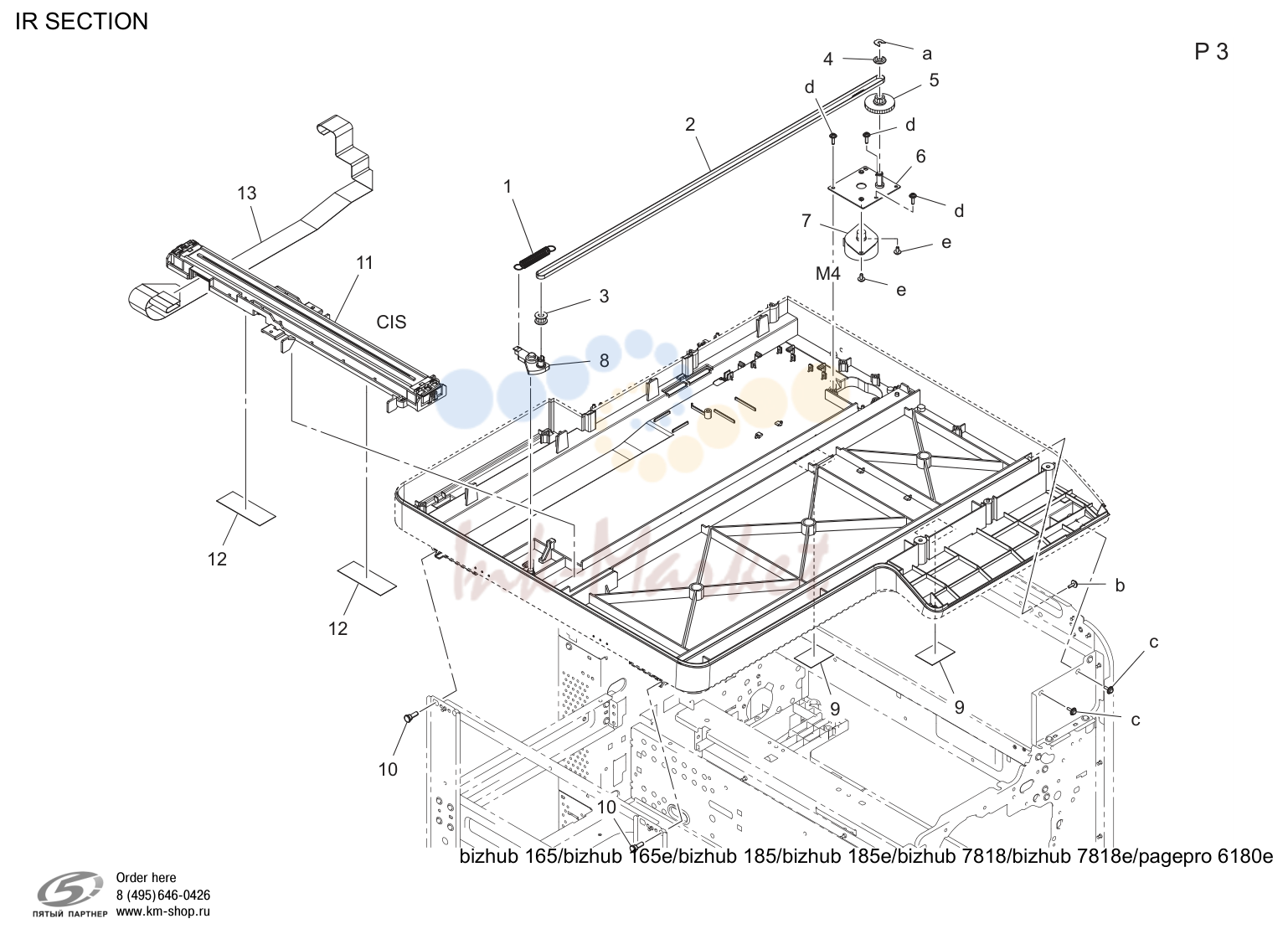

Ir секция (P3)

№	Артикул	Описание
1	A0XXPP1G00 запросить цену →	Tension пружина
2	A0XXPP5R00 запросить цену →	Timing ремень
3	A0XXPP2C01 запросить цену →	Pulley
4	A0XXPP0M00 запросить цену →	Collar
5	A0XXPP2900 запросить цену →	Шестерня
6	A0XXPP1E00 запросить цену →	Кронштейн в сборе
7	A0XXPP5X00 запросить цену →	Мотор
8	A0XXPP2B00 запросить цену →	Держатель
9	A0XXPP5N00 запросить цену →	Уплотнитель
10	A0XXPP5U00 запросить цену →	Shoulder screw
11	A0XXPP9000 запросить цену →	Cis в сборе
12	A0XXPP6U00 запросить цену →	Уплотнитель
13	A0XXPP0F00 запросить цену →	Ffc cis

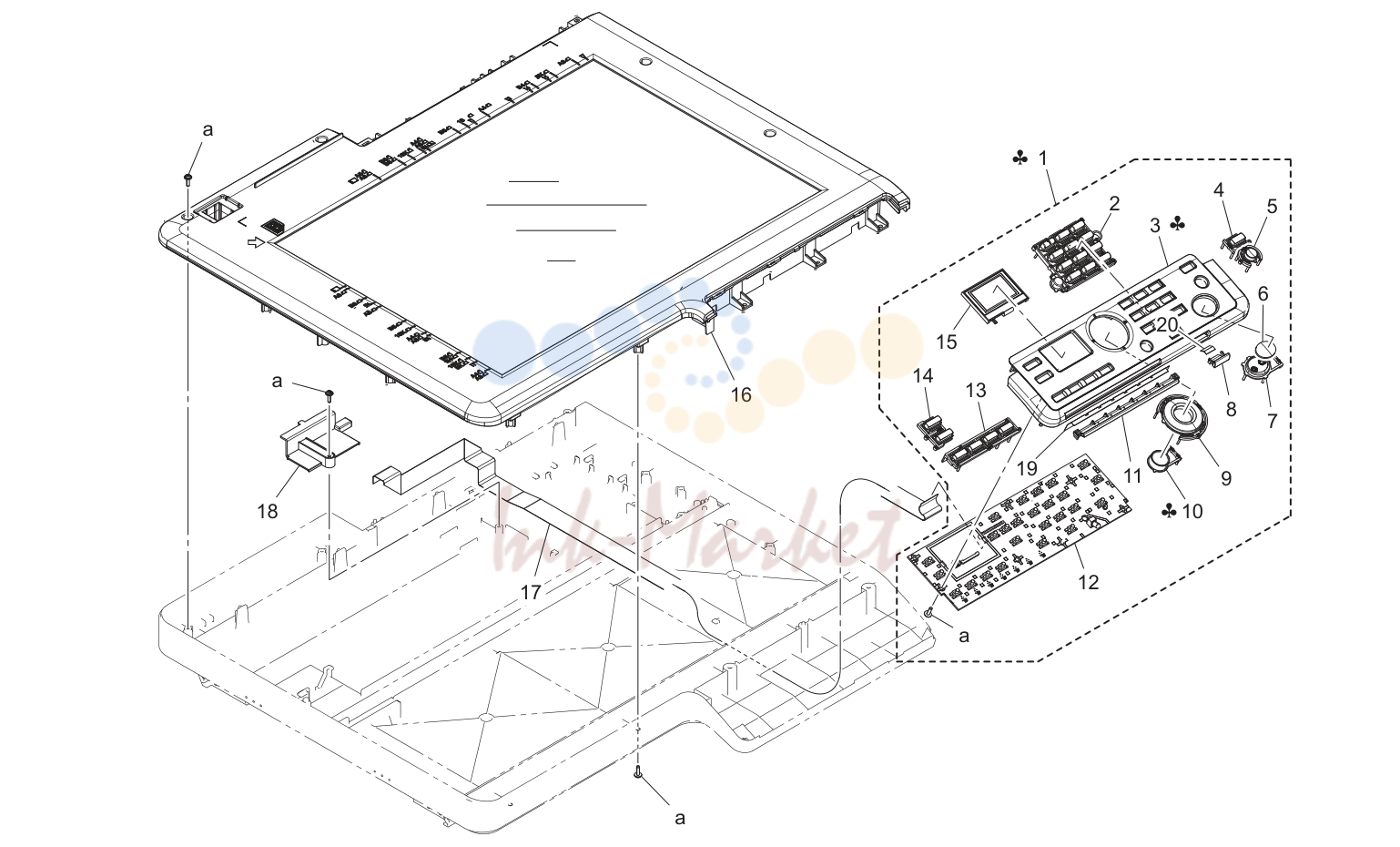

Ir секция (P4)

№	Артикул	Описание
1	A0XXPP9301 запросить цену →	Панель управления в сборе (english)
1	A0XXPP9301 запросить цену →	Панель управления в сборе (english)
1	A0XXPP9401 запросить цену →	Панель управления в сборе (traditional)
1	A0XXPP9502 запросить цену →	Панель управления в сборе (simplified)
2	A0XXPP9D00 запросить цену →	Print number key
3	A0XXPP9600 запросить цену →	Панель управления (english)
3	A0XXPP9600 запросить цену →	Панель управления (english)
3	A0XXPP9700 запросить цену →	Панель управления (traditional)
3	A0XXPP9802 запросить цену →	Панель управления (simplified)
4	A0XXPP9G00 запросить цену →	Print reset key
5	A0XXPP9H00 запросить цену →	Print stop key
6	A0XXPP9K00 запросить цену →	Крышка start key
7	A0XXPP9J00 запросить цену →	Start key
8	A0XXPP9M00 запросить цену →	Направляющая
9	A0XXPP9900 запросить цену →	Print arrow key
10	A0XXPP9A00 запросить цену →	Print select key (english)
10	A0XXPP9A00 запросить цену →	Print select key (english)
10	A0XXPP9B00 запросить цену →	Print select key (traditional)
10	A0XXPP9C00 запросить цену →	Print select key (simplified)
11	A0XXPP9N02 запросить цену →	Направляющая
12	A0XXPP9P00 запросить цену →	Pw плата в сборе
13	A0XXPP9E00 запросить цену →	Set key
14	A0XXPP9F00 запросить цену →	Function key
15	A0XXPP9Q00 запросить цену →	Lcd в сборе
16	A0XXPP9201 запросить цену →	Крышка сканера в сборе
17	A0XXPQ0200 запросить цену →	Fcc панель
18	A0XXPP9100 запросить цену →	Крышка
19	A0XXPQ0300 запросить цену →	Mylar
20	A0XXPQ0400 запросить цену →	Mylar

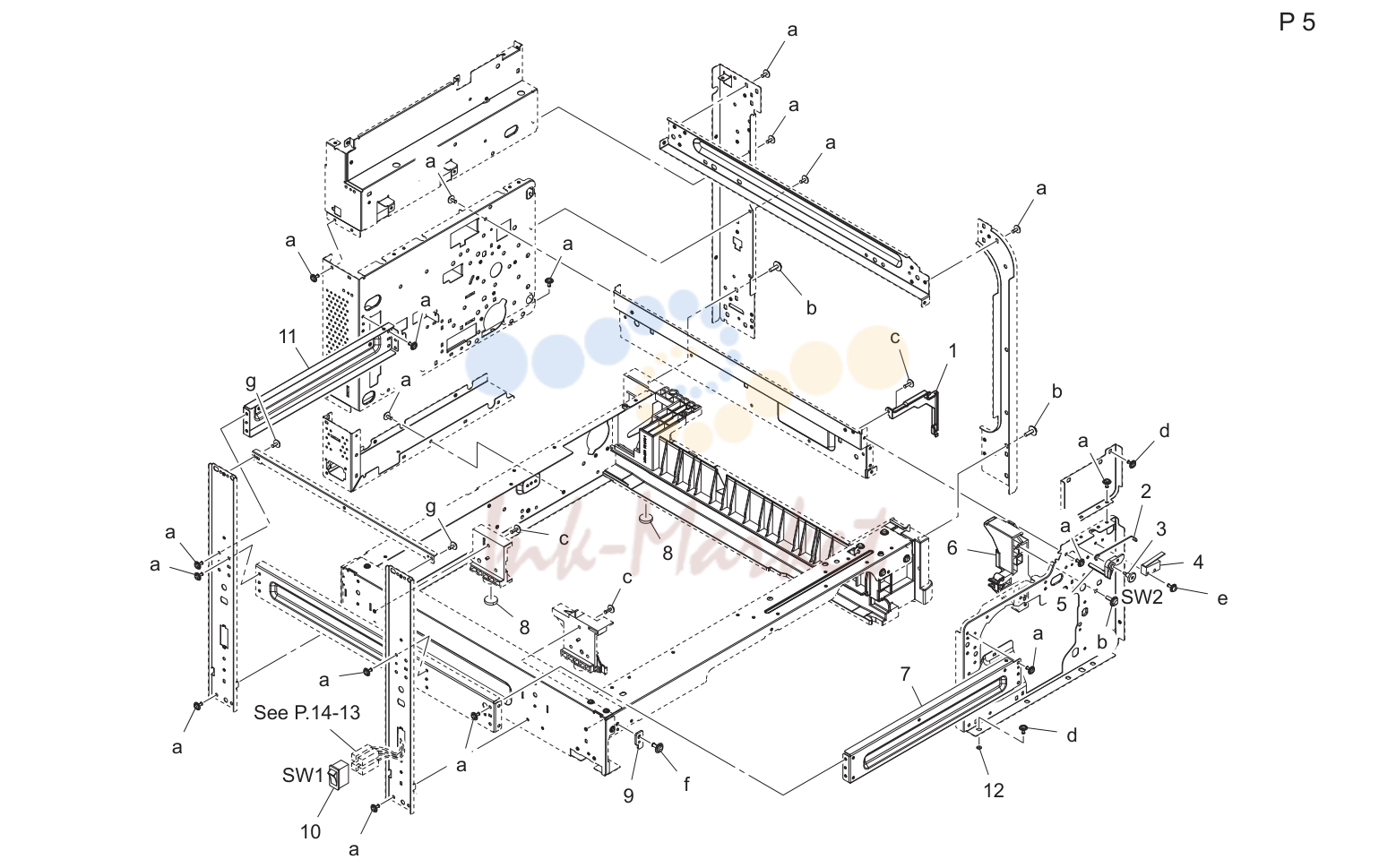

Рама секция (P5)

№	Артикул	Описание
1	A0XXPP4800 запросить цену →	Крышка
2	A0XXPP1M00 запросить цену →	Torsion пружина
3	A0XXPP8800 запросить цену →	Shoulder screw
4	J06M60100 запросить цену →	Micro выключатель
5	A0XXPP4700 запросить цену →	Рычаг
6	A0XXPP2U00 запросить цену →	Держатель
7	A0XXPP1P00 запросить цену →	Reinforce пластина
10	A0XXPP0000 запросить цену →	Выключатель
11	A0XXPP1Q00 запросить цену →	Reinforce пластина
12	A0XXPP7800 запросить цену →	Washer

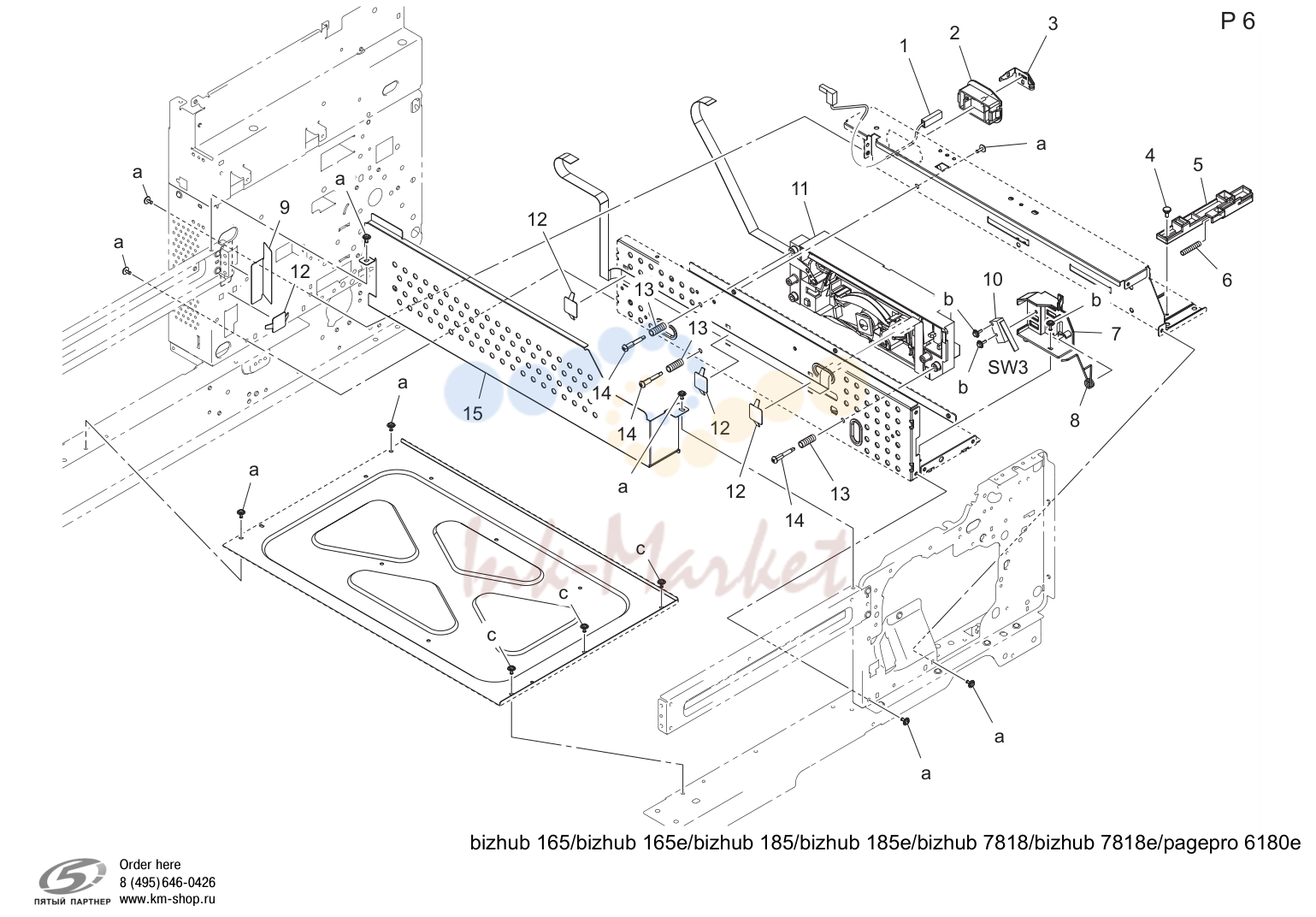

Print head секция (P6)

№	Артикул	Описание
1	A0XXPP0600 запросить цену →	Wire жгут в сборе
2	A0XXPP4400 запросить цену →	Держатель
3	A0XXPP1700 запросить цену →	Contact
4	A0XXPP5S00 запросить цену →	Shoulder screw
5	A0XXPP2V00 запросить цену →	Рычаг
7	A0XXPP4W01 запросить цену →	Кронштейн
8	A0XXPP1R00 запросить цену →	Torsion пружина
9	A0XXPP6V00 запросить цену →	Направляющая
10	J06M60100 запросить цену →	Micro выключатель
11	A1XTR70022 запросить цену →	Ph узел
13	A00J307000 запросить цену →	Compressing пружина
14	A0XXPP5T00 запросить цену →	Shoulder screw
15	A0XXPP1J00 запросить цену →	Ph крышка

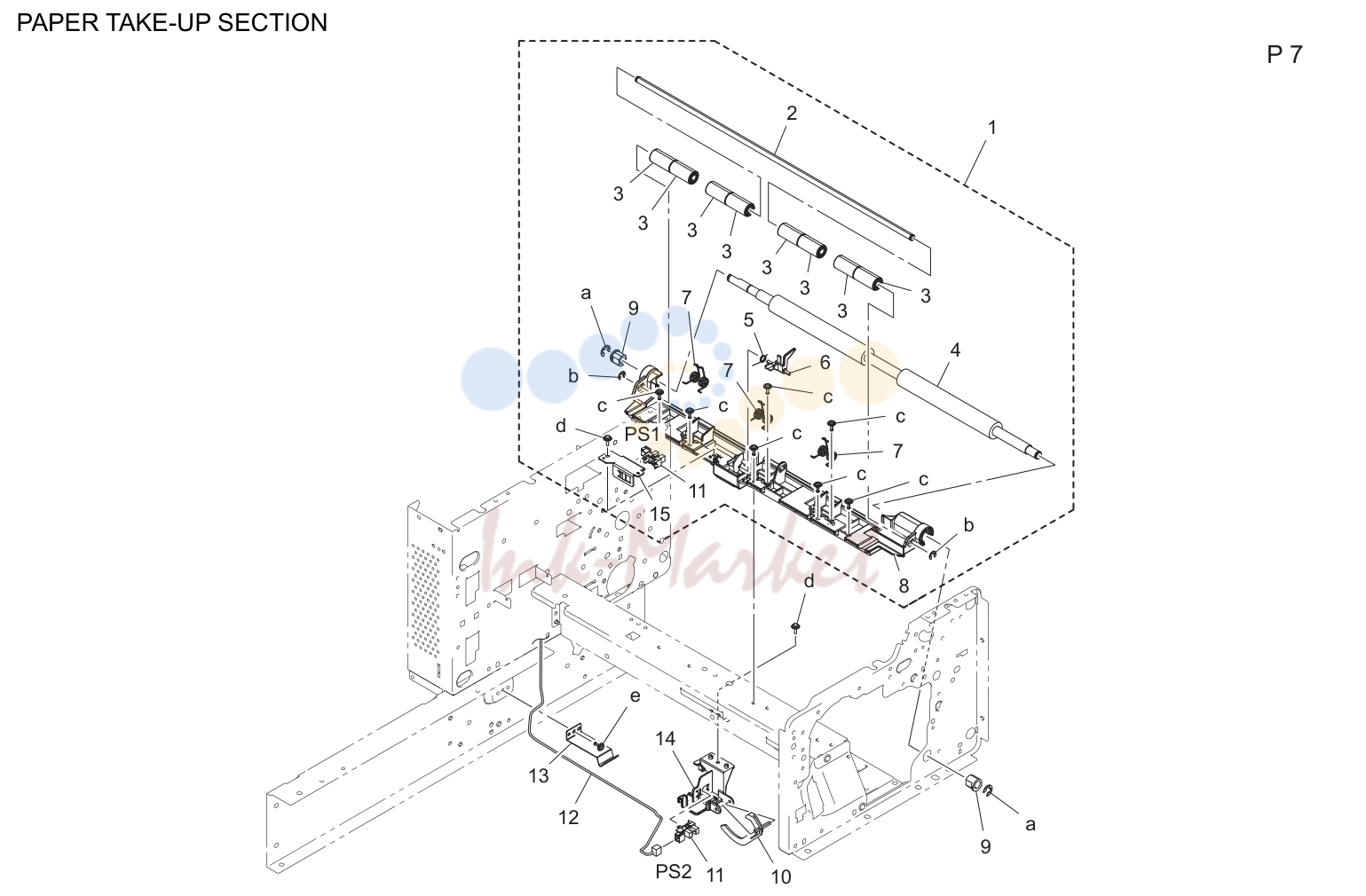

Paper take-up секция (P7)

№	Артикул	Описание
1	A0XXPP6A00 запросить цену →	Timing ролик в сборе
2	A0XXPP2301 запросить цену →	Вал
3	A0XXPP3P00 запросить цену →	Ролик
4	A0XXPP5501 запросить цену →	Ролик
6	A0XXPP3N01 запросить цену →	Actuator
7	A0XXPP0X01 запросить цену →	Tension пружина
8	A0XXPP5300 запросить цену →	Держатель
12	A0XXPP0A00 запросить цену →	Wire жгут в сборе
12	A0XXPP0900 запросить цену →	Wire жгут в сборе
14	A0XXPP3G01 запросить цену →	Держатель
15	A0XXPP0W01 запросить цену →	Кронштейн

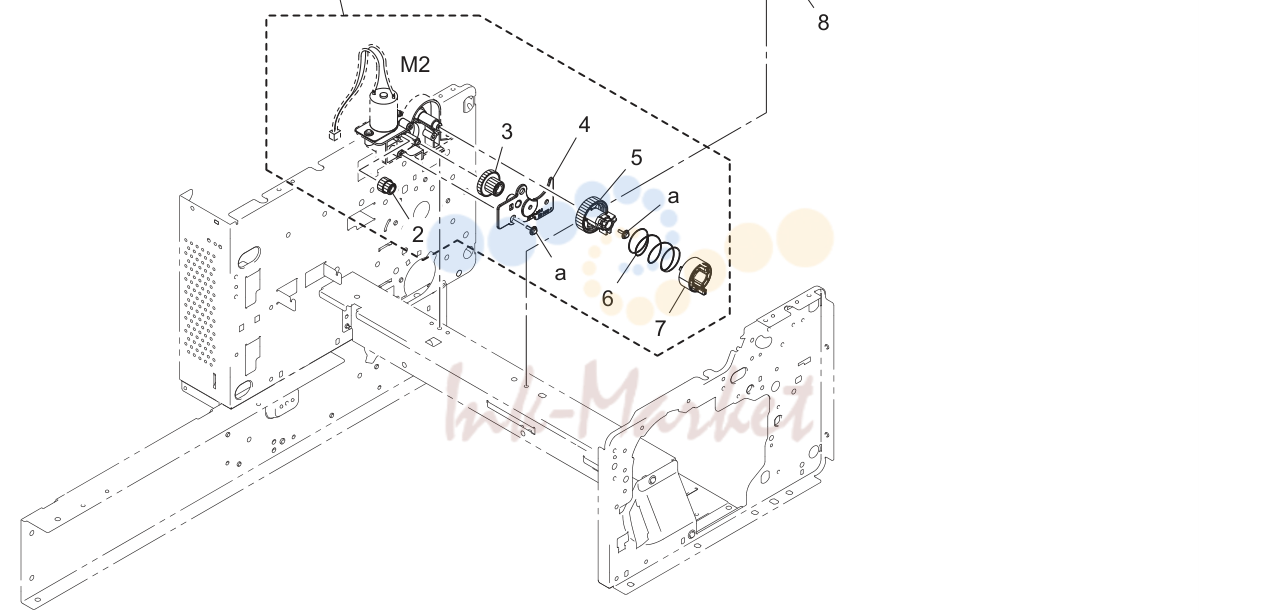

Бункер секция (P8)

№	Артикул	Описание
1	A0XXPP6K00 запросить цену →	Бункер drive в сборе
2	A0XXPP3U01 запросить цену →	Шестерня
3	A0XXPP3T01 запросить цену →	Шестерня
4	A0XXPP3Q01 запросить цену →	Крышка
5	A0XXPP3S01 запросить цену →	Шестерня
7	A0ED240700 запросить цену →	Joint
8	A0XXPP3V01 запросить цену →	Держатель

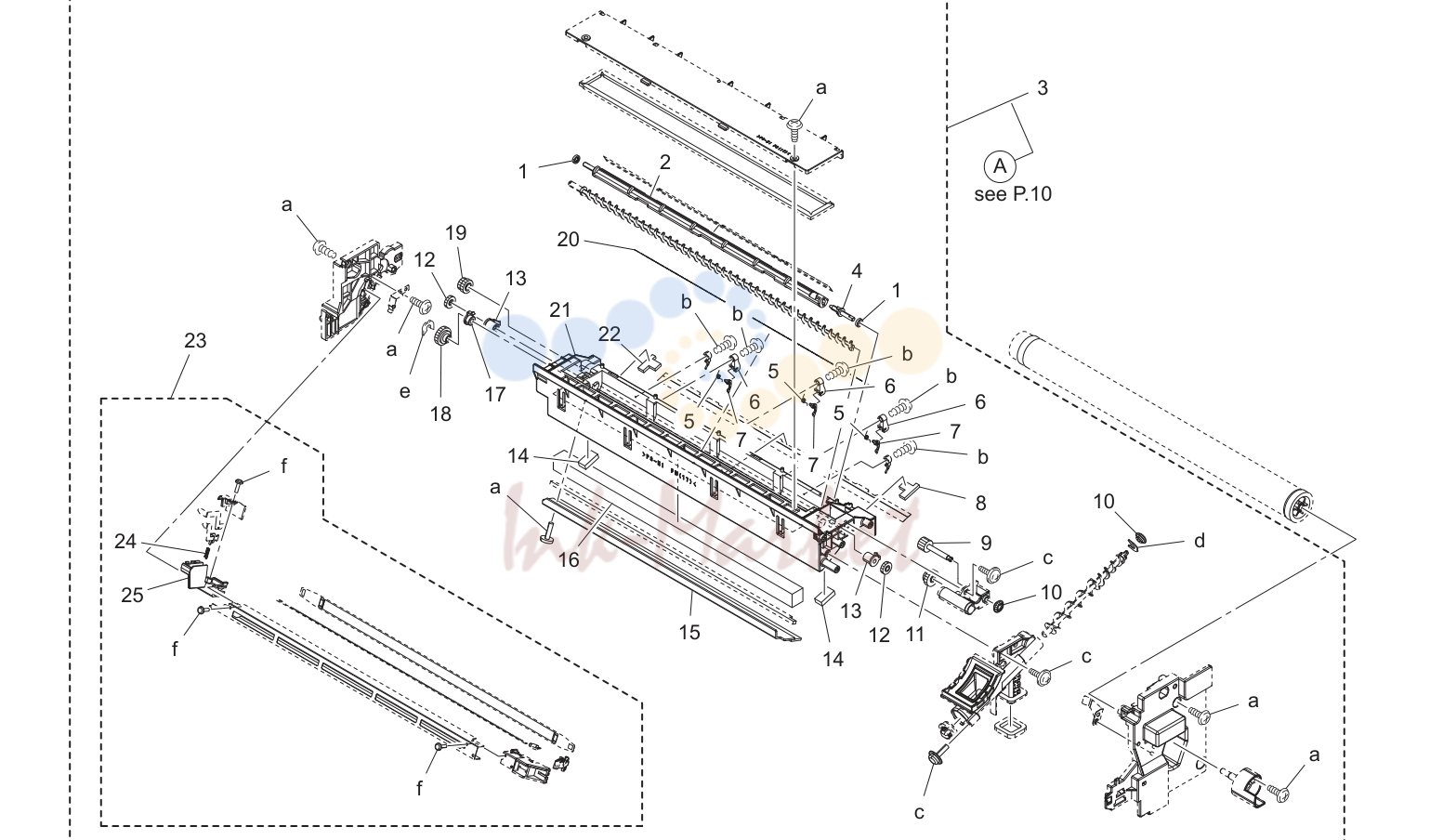

Charge секция (P9)

№	Артикул	Описание
3	A1XUR70033 запросить цену →	Iu after в сборе
3	A1XUR70033 запросить цену →	Iu after в сборе
7	A0XX361100 запросить цену →	Separating claw
15	A0XX361800 ✓ в наличии	Cleaning part
16	A0XX330100 запросить цену →	Filter
21	A0XX360200 запросить цену →	Cleaning housing
23	A1XUR70100 ✓ в наличии	Барабан charge узел
25	A0XX333202 запросить цену →	Держатель /rear

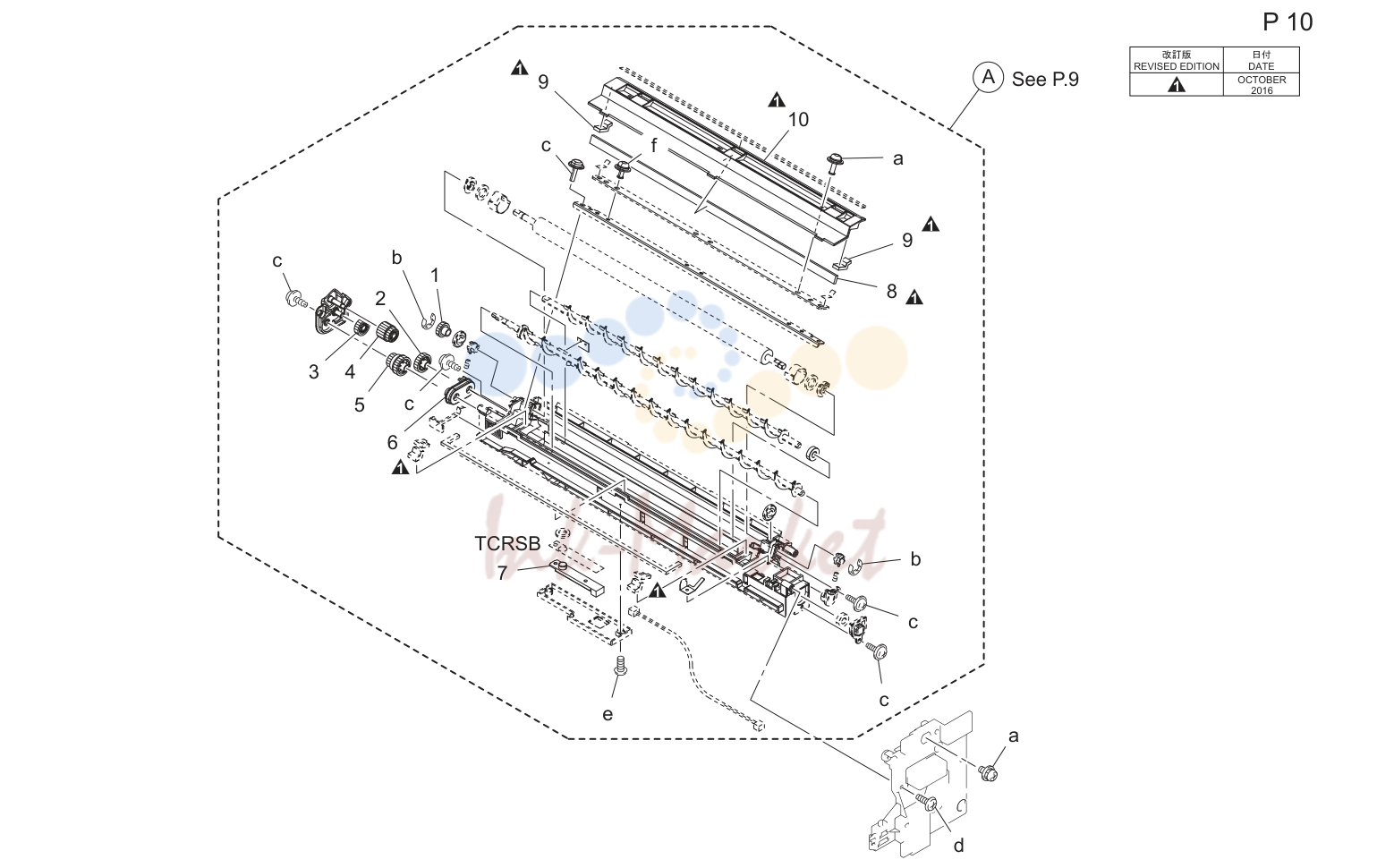

Проявка секция (P10)

№	Артикул	Описание
1	A0XX372200 запросить цену →	Шестерня 16t
2	A0XX372500 запросить цену →	Шестерня 21t
3	A0XX372300 запросить цену →	Шестерня 18t
4	A0XX372100 запросить цену →	Шестерня 15/18t
5	A0XX372400 запросить цену →	Шестерня 15/22t
6	A0XX373600 запросить цену →	Втулка
7	A1XUM50300 запросить цену →	Magnetic датчик
8	A8A1370600 запросить цену →	Уплотнитель /1
9	A8A1371100 запросить цену →	Уплотнитель
10	A8A1370901 запросить цену →	Крышка

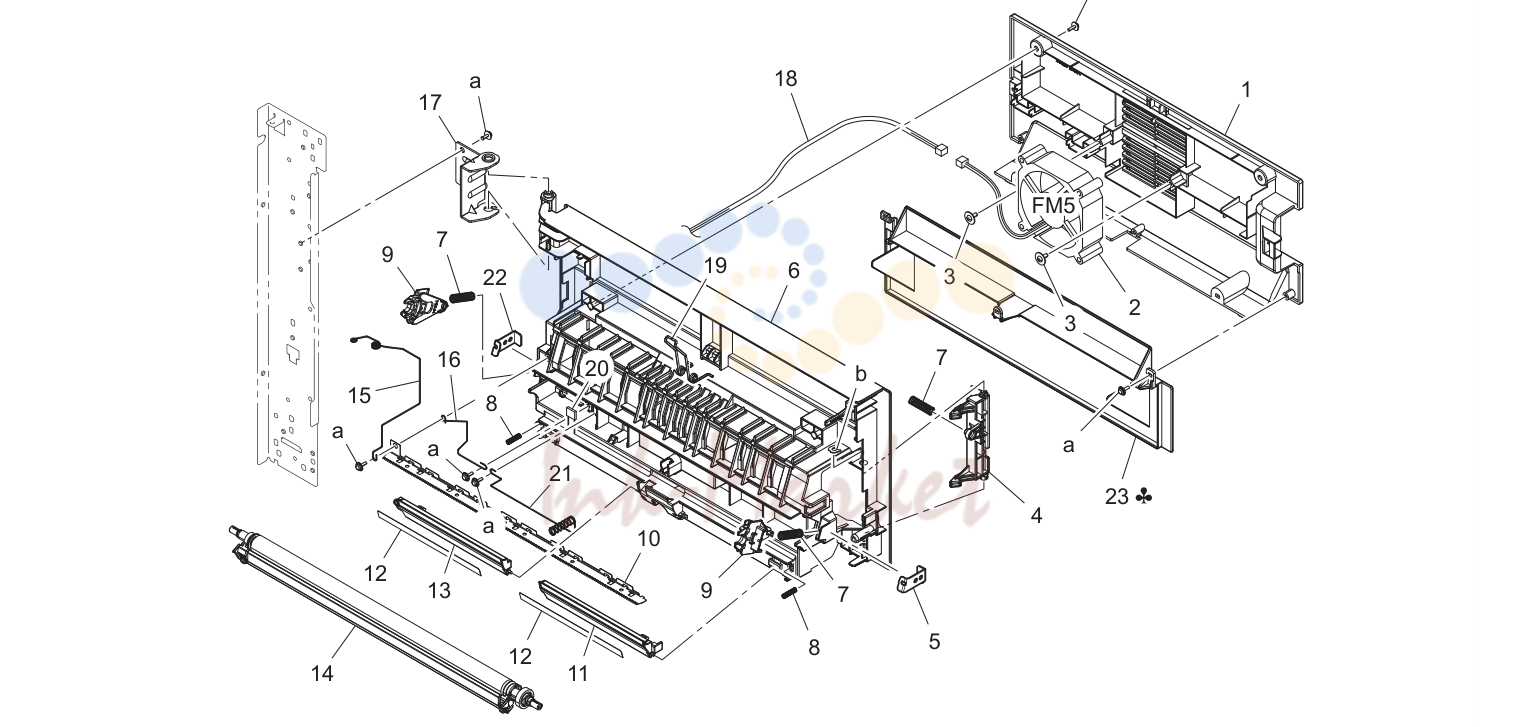

Paper transport секция (P11)

№	Артикул	Описание
1	A0XXPP3K00 запросить цену →	Правая крышка
2	J03M10000 запросить цену →	Вентилятор мотор
4	A0XXPP3J00 запросить цену →	Рычаг
5	A0XXPP9U00 запросить цену →	Держатель
6	A0XXPP3M00 запросить цену →	Держатель
7	A0XXPP1V01 запросить цену →	Pressure пружина
8	A0XXPP1X01 запросить цену →	Pressure пружина
9	A0XXPP3H01 запросить цену →	Втулка
10	A0XXPP0S00 запросить цену →	Neutralizing needle
11	A0XXPP5002 запросить цену →	Направляющая
12	A0XXPP5M01 запросить цену →	Направляющая
13	A0XXPP5102 запросить цену →	Направляющая
14	A0XXPP6H01 ✓ в наличии	Перенос ролик в сборе
15	A0XXPP0T00 запросить цену →	Contact
16	A0XXPP1U00 запросить цену →	Contact
17	A0XXPP0Y00 запросить цену →	Hinge
18	A0XXPP0B00 запросить цену →	Wire жгут в сборе
19	A0XXPP0V00 запросить цену →	Torsion пружина
20	A3PEPP6H00 запросить цену →	Resistor
21	A0XXPP0U00 запросить цену →	Contact
22	A0XXPP9V00 запросить цену →	Держатель
23	A0XXPP2S00 запросить цену →	Right нижняя крышка
23	A0XXPP2S00 запросить цену →	Right нижняя крышка

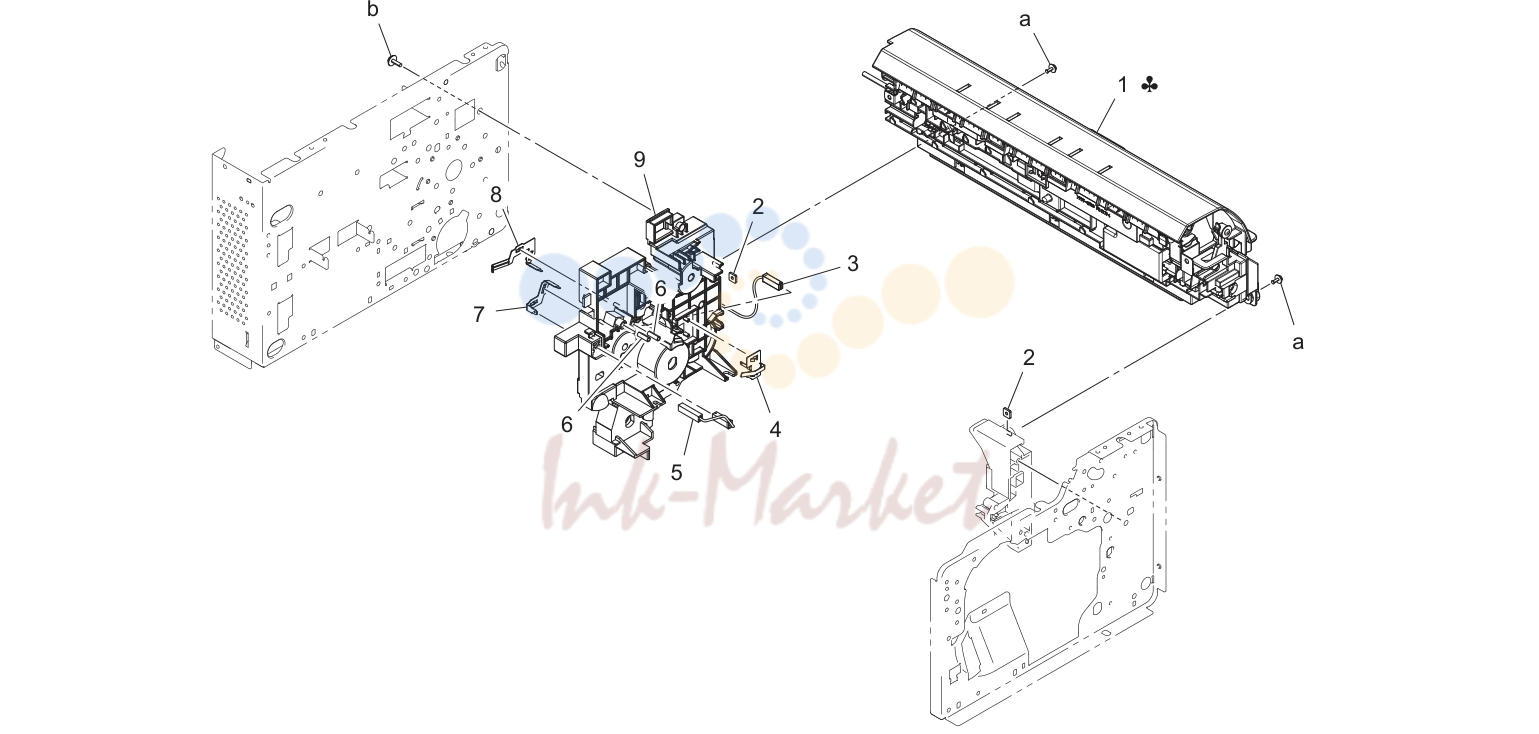

Печь (закрепление) & выход бумаги секция (P12)

№	Артикул	Описание
1	A0XXPP6X02 ✓ в наличии	Печь (закрепление)/выход бумаги в сборе 230v
1	A0XXPP7002 запросить цену →	Печь (закрепление)/выход бумаги в сборе 120v
1	A0XXPP6Y00 запросить цену →	Печь (закрепление)/выход бумаги в сборе 110v
3	A0XXPP0500 запросить цену →	Wire жгут в сборе
4	A0XXPP1401 запросить цену →	Contact
5	A0XXPP0700 запросить цену →	Wire жгут в сборе
7	A0XXPP1601 запросить цену →	Contact
8	A0XXPP1501 запросить цену →	Contact
9	A0XXPP3900 запросить цену →	Держатель

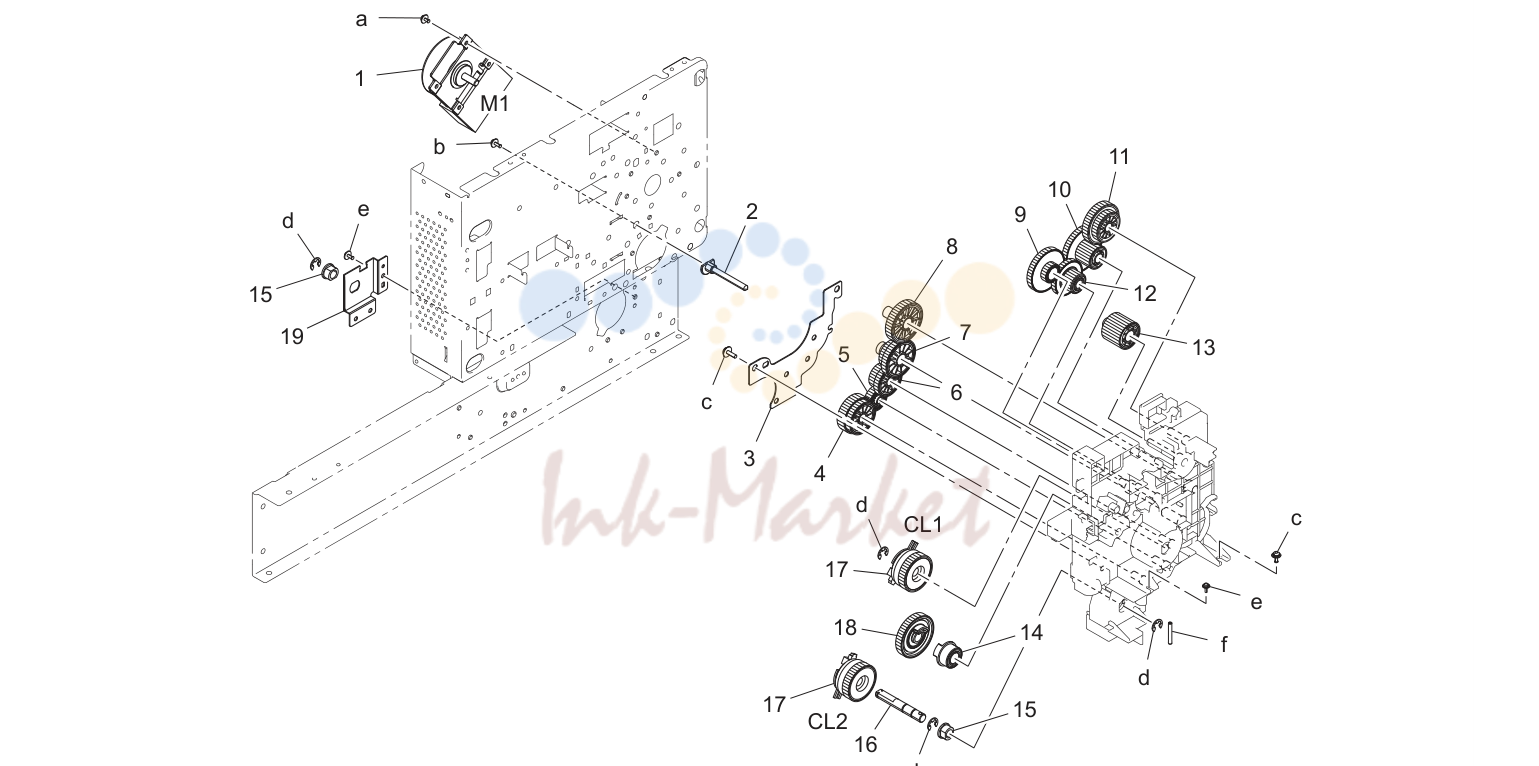

Drive секция (P13)

№	Артикул	Описание
1	A0XXPP5W00 запросить цену →	Мотор
2	A0XXPP1Y00 запросить цену →	Вал
3	A0XXPP0P00 запросить цену →	Кронштейн
4	A0XXPP3800 запросить цену →	Шестерня
5	A0XXPP3201 запросить цену →	Шестерня
6	A0XXPP3701 запросить цену →	Шестерня
7	A0XXPP3601 запросить цену →	Шестерня
8	A0XXPP3501 запросить цену →	Шестерня
9	A0XXPP2W01 запросить цену →	Шестерня
10	A0XXPP3101 запросить цену →	Шестерня
11	A0XXPP3301 запросить цену →	Шестерня
12	A0XXPP2X01 запросить цену →	Шестерня
13	A0XXPP3401 запросить цену →	Шестерня
14	A0XXPP3001 запросить цену →	Шестерня
16	A0XXPP2000 запросить цену →	Вал
17	A3PEPP4F00 запросить цену →	Cluch
18	A0XXPP2Y01 запросить цену →	Шестерня
19	A0XXPP0N00 запросить цену →	Кронштейн

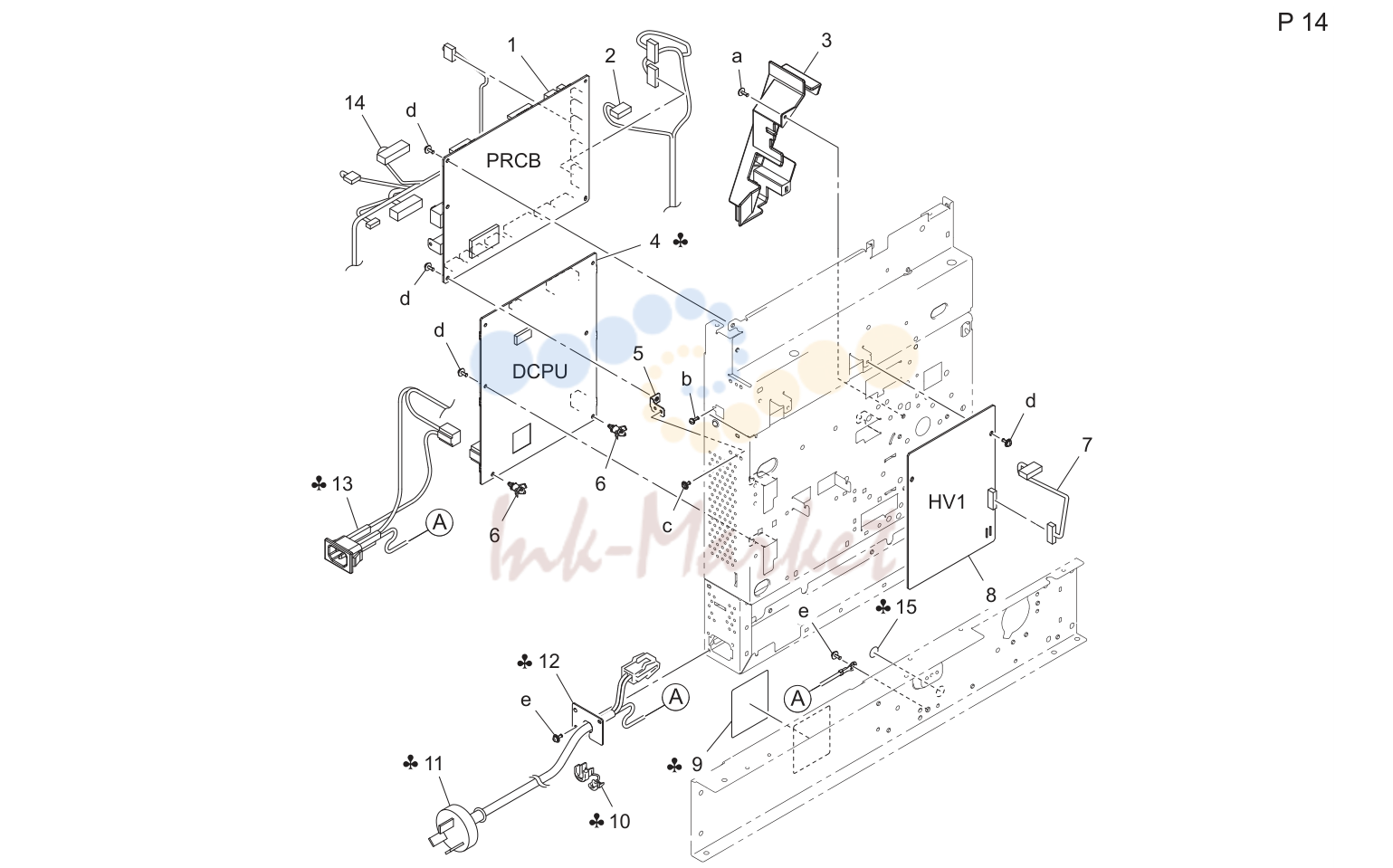

Electrical components (P14)

№	Артикул	Описание
1	A0XXPP9S00 запросить цену →	Pw плата в сборе cc/mc 16ppm
1	A0XXPP9T00 запросить цену →	Pw плата в сборе cc/mc 18ppm
1	A0XXPQ0600 запросить цену →	Pw плата cc/mm 16ppm
1	A0XXPQ0700 запросить цену →	Pw плата cc/mm 16ppm
2	A0XXPP0800 запросить цену →	Wire жгут в сборе
3	A0XXPP4X00 запросить цену →	Держатель
4	A0XXPP0J00 запросить цену →	Pw плата в сборе lv 200v
4	A0XXPP0J00 запросить цену →	Pw плата в сборе lv 200v
4	A0XXPP0K00 запросить цену →	Pw плата в сборе lv 100v
4	A0XXPP0K00 запросить цену →	Pw плата в сборе lv 100v
5	A0XXPP1800 запросить цену →	Кронштейн
6	V502010021 запросить цену →	Spacer
7	A0XXPP0400 запросить цену →	Wire жгут в сборе
8	A0XXPP0H00 запросить цену →	Hv transfomer
9	A0XXPP8500 запросить цену →	Label earth caution
9	A0XXPP8500 запросить цену →	Label earth caution
10	A0XXPP6200 запросить цену →	Cord bush
11	A0XXPP0100 запросить цену →	Power source cord /220-240v
12	A0XXPP1S00 запросить цену →	Кронштейн
13	A0XXPP0C00O запросить цену →	Wire жгут в сборе
13	A0XXPP0C02 запросить цену →	Wire жгут в сборе
13	A0XXPP0C00O запросить цену →	Wire жгут в сборе
13	A0XXPP0C02 запросить цену →	Wire жгут в сборе
13	A0XXPP0D00 запросить цену →	Power supply wiring
14	A0XXPP0300 запросить цену →	Wire жгут в сборе
15	J06730201 запросить цену →	Label
15	J06730201 запросить цену →	Label

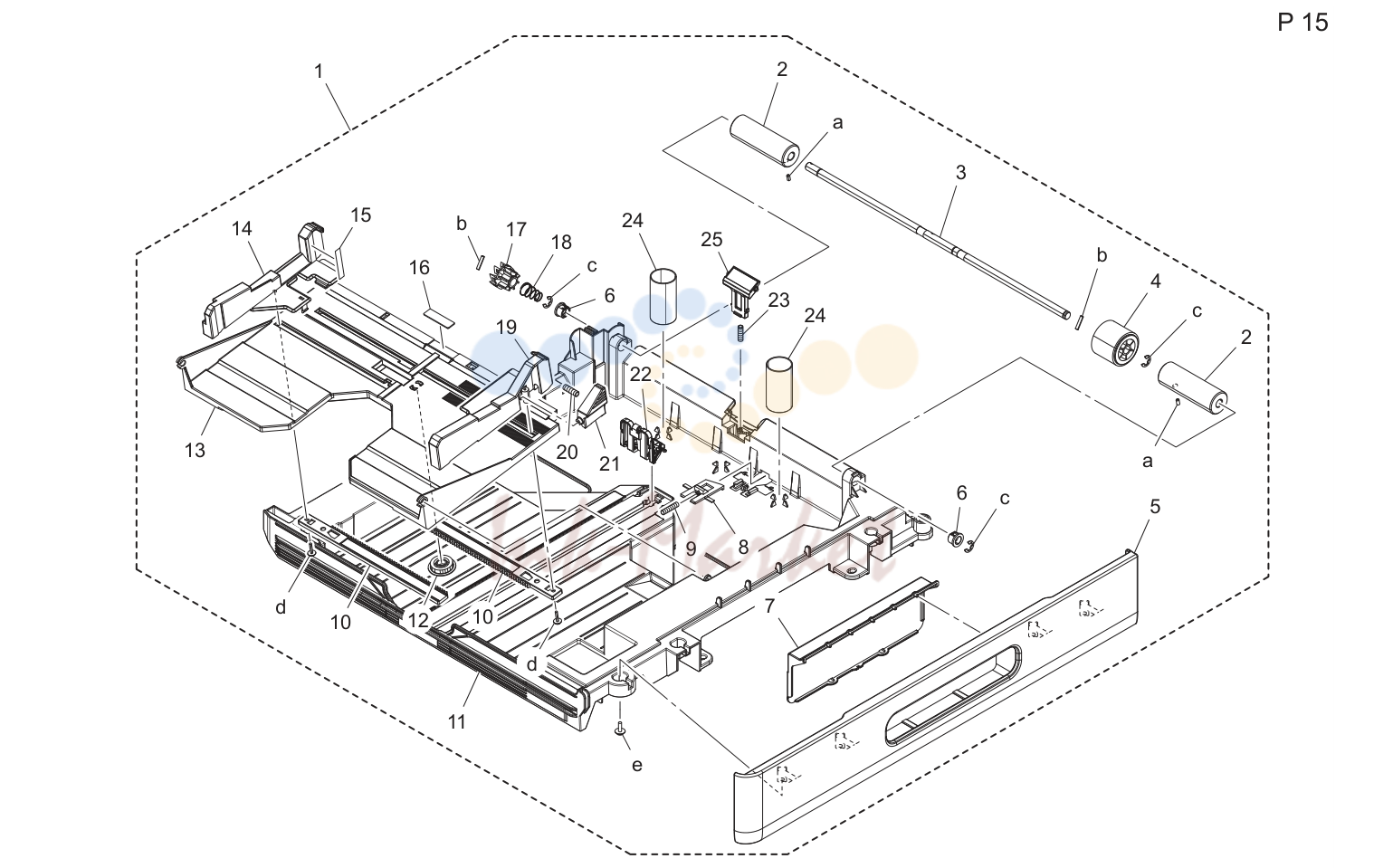

Cassette секция (P15)

№	Артикул	Описание
1	A0XXPP6J02 запросить цену →	Mpc в сборе
2	A0XXPP2200 запросить цену →	Weight
3	A0XXPP2101 запросить цену →	Вал
4	A0XX560200 ✓ в наличии	Подача бумаги ролик
5	A0XXPP3D00 запросить цену →	Передняя крышка
6	A0XXPP3A01 запросить цену →	Втулка
7	A0XXPP3E00 запросить цену →	Handle
10	A02F623200 запросить цену →	Rack
11	A0XXPP3C00 запросить цену →	Cassette
13	A0XXPP3B01 запросить цену →	Lifting пластина
14	A02F621200 запросить цену →	Regulating пластина
15	A02F944100 запросить цену →	Label level
16	A0XXPP7902 запросить цену →	Friction sheet
18	A02F625400 запросить цену →	Pressure пружина
19	A02F621101 запросить цену →	Regulating пластина
22	A0XXPP3F00 запросить цену →	Regulating пластина
23	A0XXPP0R01 запросить цену →	Pressure пружина
24	A0XXPP7A00 запросить цену →	Pressure пружина
25	A0XXPP6E01 ✓ в наличии	Separator в сборе

Manual подача бумаги секция (P16)

№	Артикул	Описание
1	A0XXPP4A01 запросить цену →	Tray
2	A0XXPP4902 запросить цену →	Tray
4	A0XXPP4D00 запросить цену →	Regulating пластина
5	A0XXPP4C00 запросить цену →	Regulating пластина
6	A0XXPP1D01 запросить цену →	Torsion пружина
8	A0XXPP4M01 запросить цену →	Actuator
9	A0XXPP1N00 запросить цену →	Держатель
11	A0XXPP1T00 запросить цену →	Pressure пружина
12	A0XXPP6S00 запросить цену →	Collar
13	A0XXPP4500 запросить цену →	Направляющая
17	A0XXPP5400 запросить цену →	Кронштейн
18	A0XXPP4V00 запросить цену →	Держатель

Wiring accessories and jigs

№	Артикул	Описание
1	V500010082 запросить цену →	Locking wire saddle
2	V500020098 запросить цену →	Mini locking wire saddle
3	V500010021 запросить цену →	Locking wire saddle
4	V500020099 запросить цену →	Mini locking wire saddle
5	V500020042 запросить цену →	Locker
6	V570010021 запросить цену →	Saddle
7	V570010050 запросить цену →	Locking edge saddle

Accessory детали (P18)

№	Артикул	Описание
1	A0XXPP7300 запросить цену →	Power source cord/220-240v
2	A0XXPP7200 запросить цену →	Power source cord/120-127v
2	A0XXPP7100 запросить цену →	Power source cord/110v
