Konica Minolta bizhub 164 — каталог запчастей со схемами

Содержание

Original крышка (P1)
Внешние детали (P2)
Ir секция (P3)
Ir секция (P4)
Рама секция (P5)
Print head секция (P6)
Paper take-up секция (P7)
Бункер секция (P8)
Charge секция (P9)
Проявка секция (P10)
Paper transport секция (P11)
Печь (закрепление) & выход бумаги секция (P12)
Drive секция (P13)
Electrical components (P14)

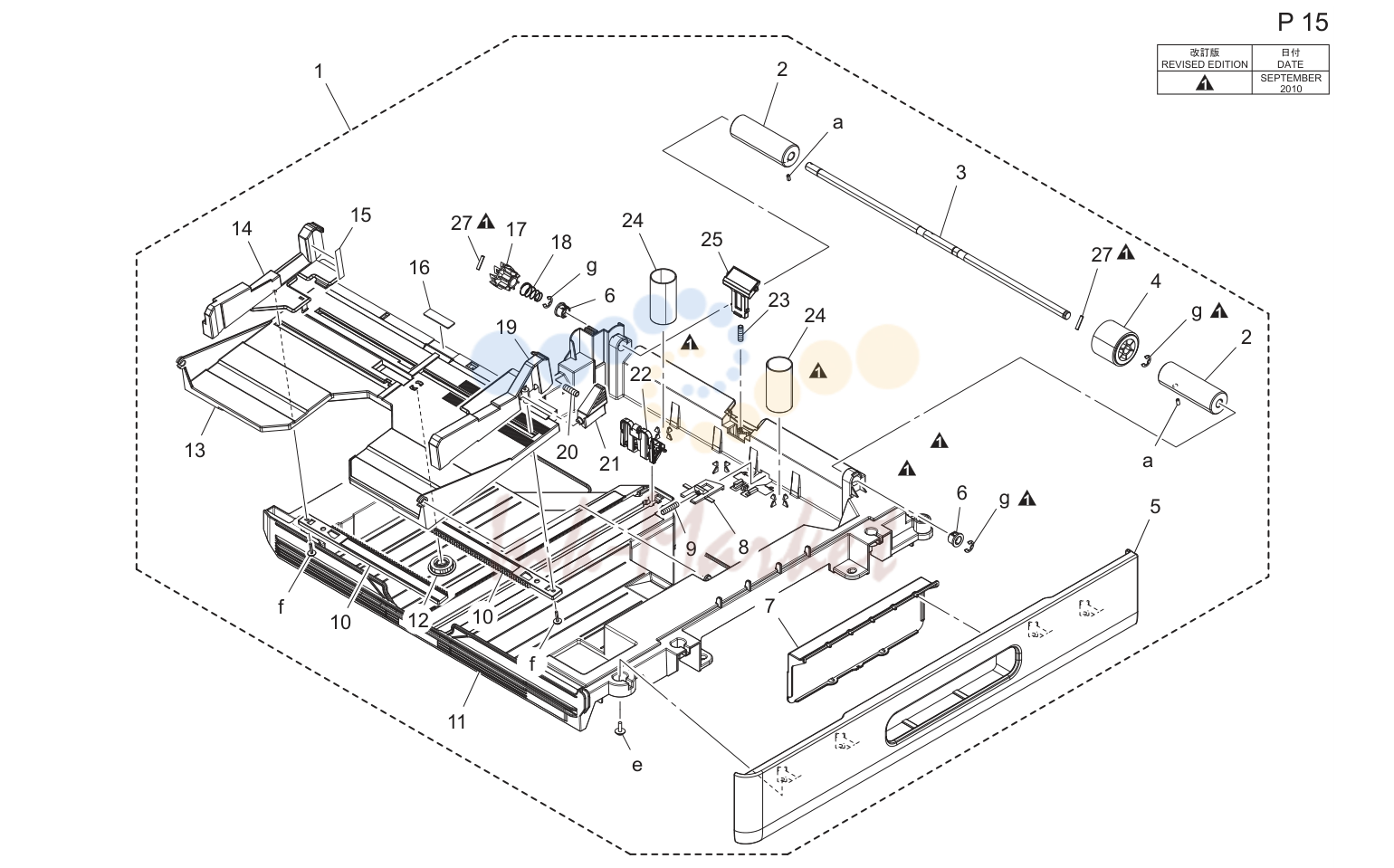

Cassette секция (P15)

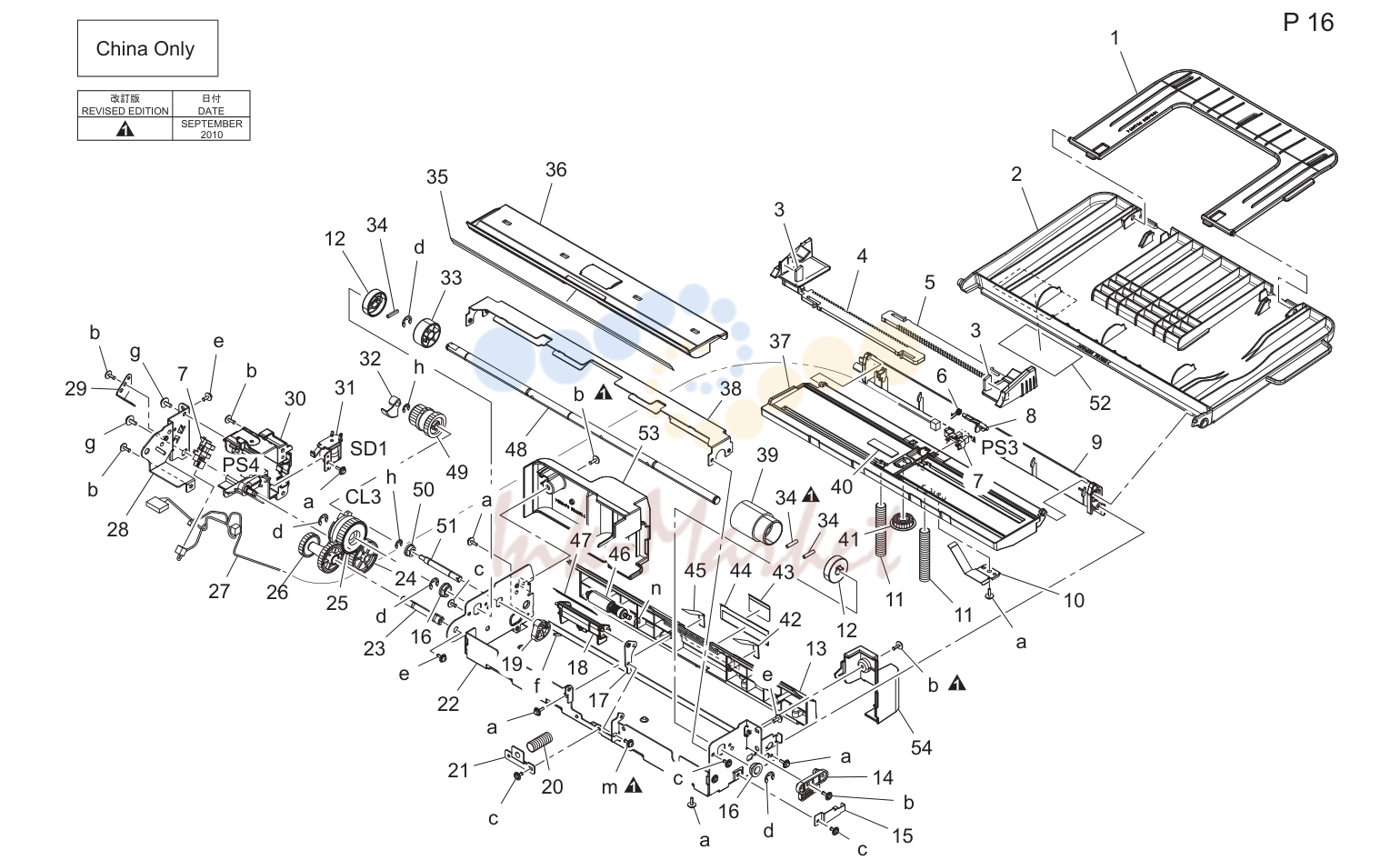

Manual подача бумаги секция (P16)

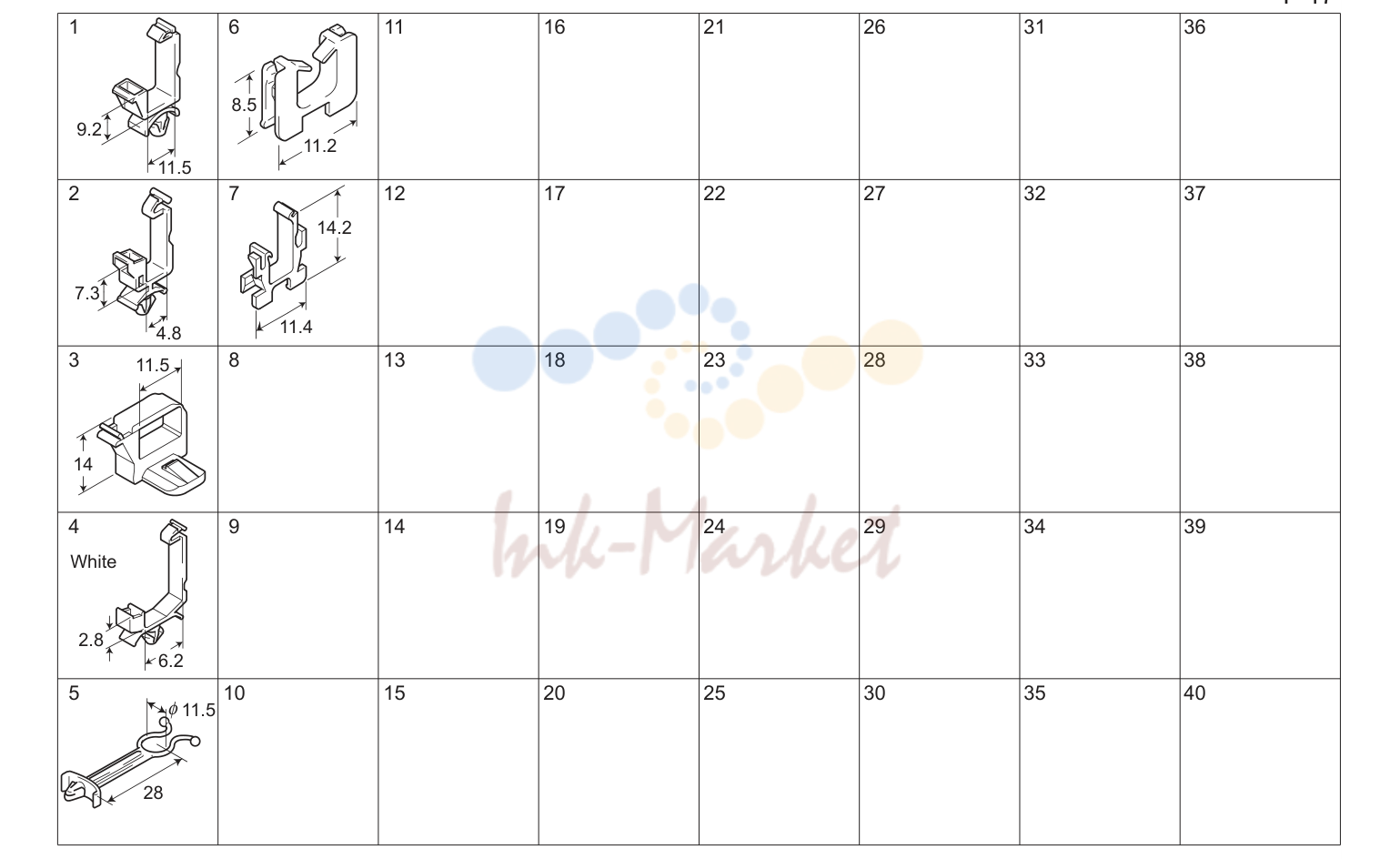

Wiring accessories and jigs
Accessory детали (P18)

Original крышка (P1)

№	Артикул	Описание
1	A0XXPP5Q00 запросить цену →	Hinge left
2	A0XXPP4Q00 запросить цену →	Вал
3	A0XXPP4P00 запросить цену →	Hinge right
4	A0XXPP4N03 запросить цену →	Original крышка
5	A0XXPP5P02 запросить цену →	Pad

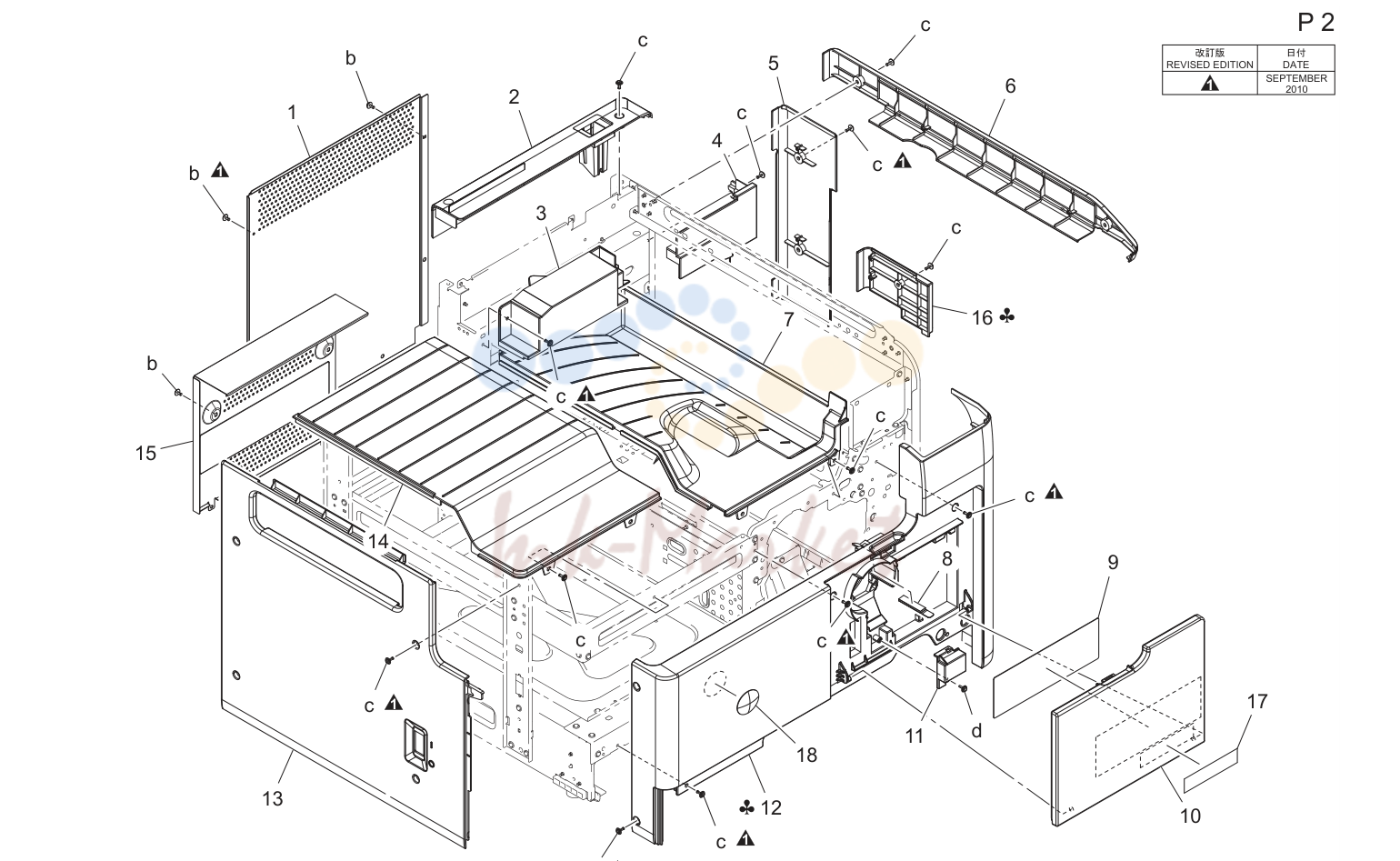

Внешние детали (P2)

№	Артикул	Описание
1	A0XXPP1K00 запросить цену →	Задняя крышка
2	A0XXPP2H00 запросить цену →	Rear верхняя крышка
3	A0XXPP4U00 запросить цену →	Крышка
4	A0XXPP2R00 запросить цену →	Крышка
5	A0XXPP2J00 запросить цену →	Right задняя крышка
6	A0XXPP2G00 запросить цену →	Right верхняя крышка
7	A0XXPP2P00 запросить цену →	Right exit tray
8	A0XXPP5J01 запросить цену →	Spacer
9	A0XXPP5C01 запросить цену →	Print крышка панель
10	A0XXPP2F00 запросить цену →	Front door
11	A0XXPP5201 запросить цену →	Крышка
12	A0XXPP2M00 запросить цену →	Передняя крышка
12	A0XXPP2M00 запросить цену →	Передняя крышка
12	A0XXPP2K00 запросить цену →	Передняя крышка
12	A0XXPP7C00 запросить цену →	Передняя крышка
13	A0XXPP2N00 запросить цену →	Левая крышка
14	A0XXPP2Q00 запросить цену →	Left exit tray
15	A0XXPP1H00 запросить цену →	Rear левая крышка
16	A0XXPP2T00 запросить цену →	Крышка
16	A0XXPP2T00 запросить цену →	Крышка
17	A0XXPP6P00 запросить цену →	Label bizhub164
17	A0XXPP6N00 запросить цену →	Label bizhub184
17	A0XXPP6Q00 запросить цену →	Label bizhub7718
18	A00J945500 запросить цену →	Logo mark

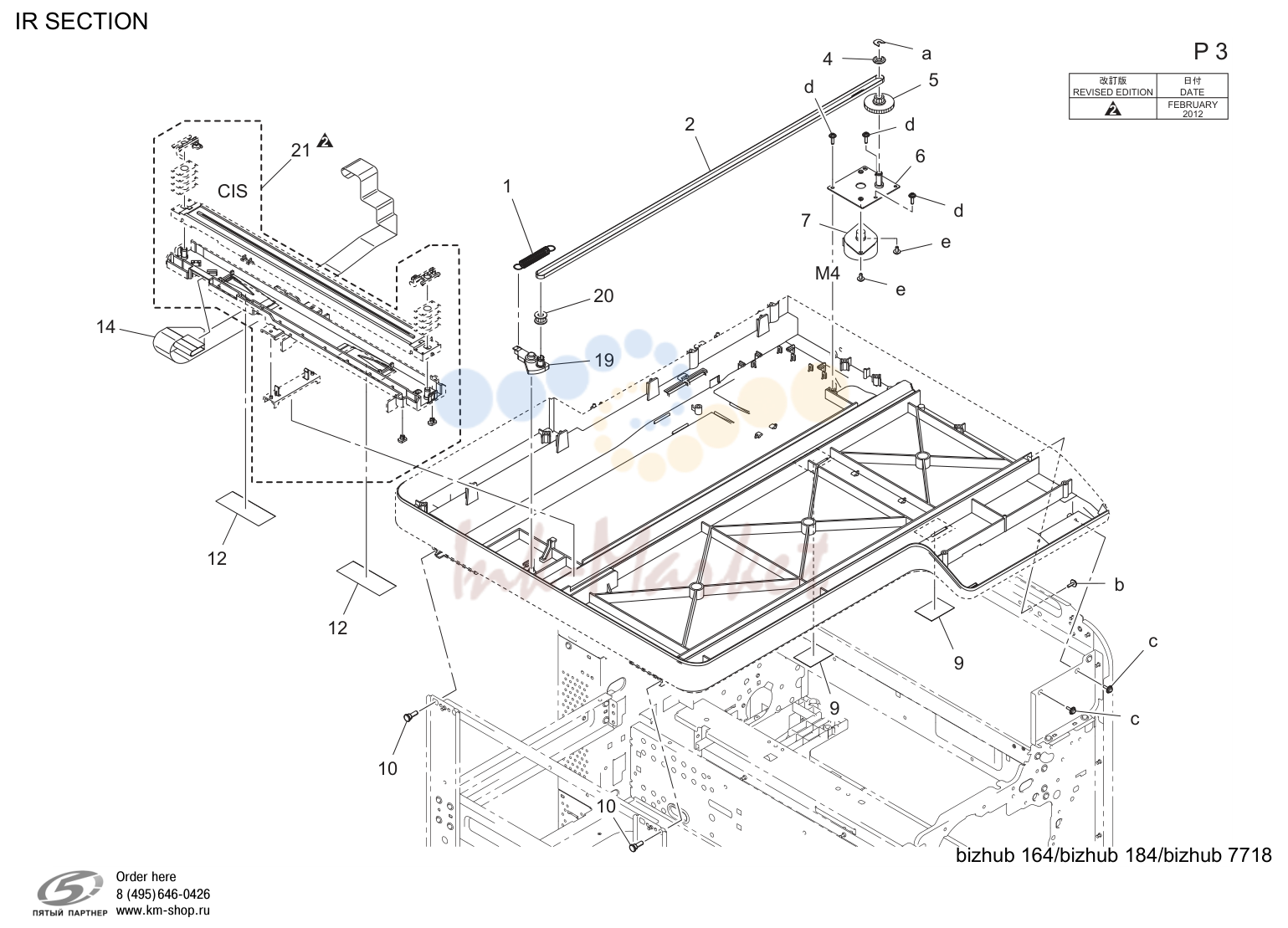

Ir секция (P3)

№	Артикул	Описание
1	A0XXPP1G00 запросить цену →	Tension пружина
2	A0XXPP5R00 запросить цену →	Timing ремень
4	A0XXPP0M00 запросить цену →	Collar
5	A0XXPP2900 запросить цену →	Шестерня
6	A0XXPP1E00 запросить цену →	Кронштейн в сборе
7	A0XXPP5X00 запросить цену →	Мотор
9	A0XXPP5N00 запросить цену →	Уплотнитель
10	A0XXPP5U00 запросить цену →	Shoulder screw
12	A0XXPP6U00 запросить цену →	Уплотнитель
14	A0XXPP0F00 запросить цену →	Ffc cis
19	A0XXPP2B00 запросить цену →	Держатель
20	A0XXPP2C01 запросить цену →	Pulley
21	A0XXPP9000 запросить цену →	Cis в сборе

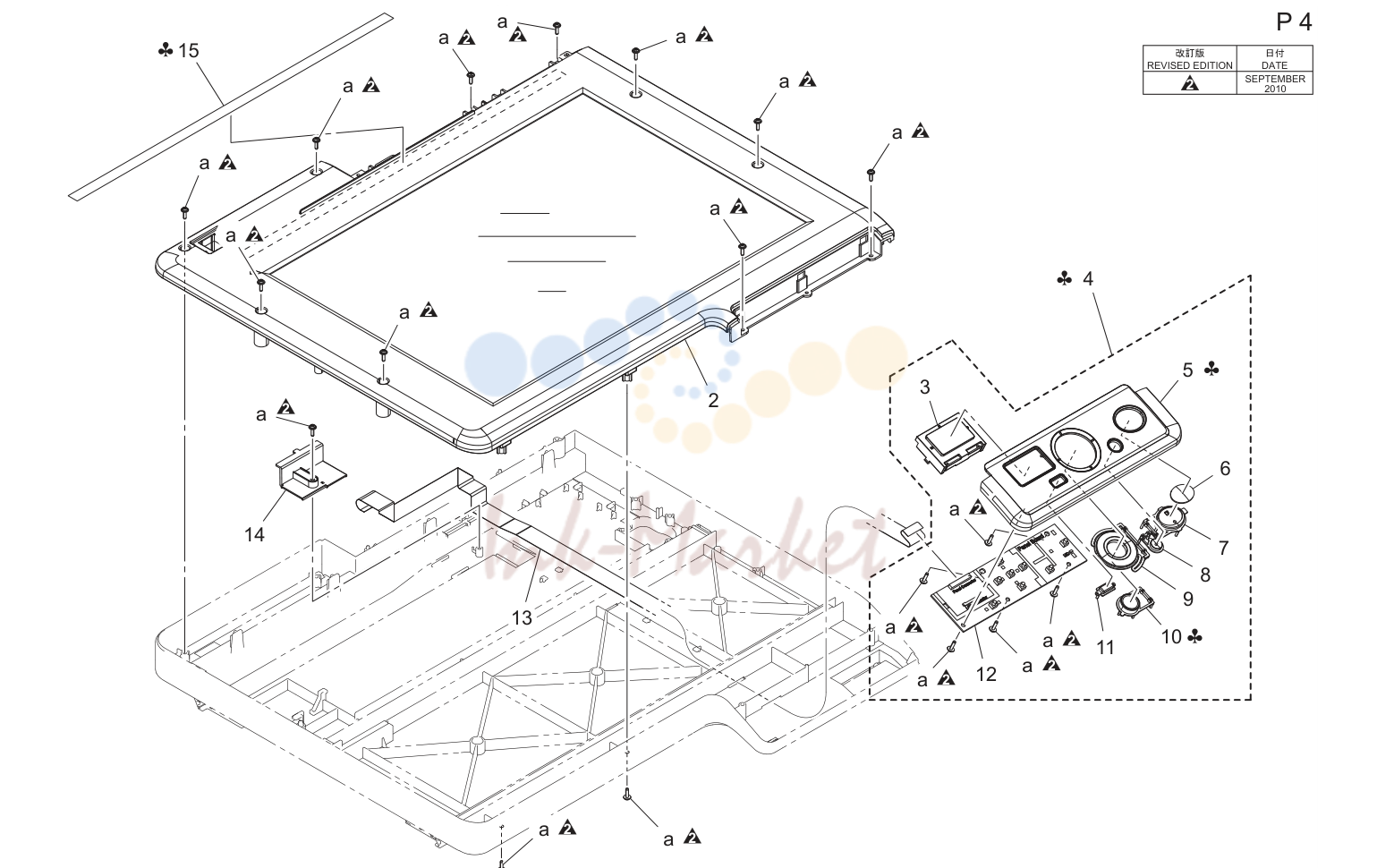

Ir секция (P4)

№	Артикул	Описание
2	A0XXPP6900 запросить цену →	Крышка сканера в сборе
3	A0XXPP6F00O запросить цену →	Lcd в сборе
3	A0XXPP6F01 запросить цену →	Lcd в сборе
4	A0XXPP6601 запросить цену →	Панель управления в сборе (english)
4	A0XXPP6601 запросить цену →	Панель управления в сборе (english)
4	A0XXPP6701 запросить цену →	Панель управления в сборе (traditional)
4	A0XXPP6801 запросить цену →	Панель управления в сборе (simplified)
5	A0XXPP5F02 запросить цену →	Панель управления (english)
5	A0XXPP5F02 запросить цену →	Панель управления (english)
5	A0XXPP5D02 запросить цену →	Панель управления (traditional)
5	A0XXPP5E02 запросить цену →	Панель управления (simplified)
6	A0XXPP5900 запросить цену →	Print start key
7	A0XXPP2E00 запросить цену →	Lens start key
8	A0XXPP5800 запросить цену →	Print stop key
9	A0XXPP5B00 запросить цену →	Print arrow key
10	A0XXPP5A00 запросить цену →	Print select key (english)
10	A0XXPP5A00 запросить цену →	Print select key (english)
10	A0XXPP5G00 запросить цену →	Print select key (traditional)
10	A0XXPP5H00 запросить цену →	Print select key (simplified)
11	A0XXPP2D00 запросить цену →	Interrupt key
12	A0XXPP6400O запросить цену →	Pw плата в сборе
12	A0XXPP6401 запросить цену →	Pw плата в сборе
13	A0XXPP0G00 запросить цену →	Ffc панель
14	A0XXPP1F00 запросить цену →	Крышка
15	A0XXPP7B00 запросить цену →	Label fd scale

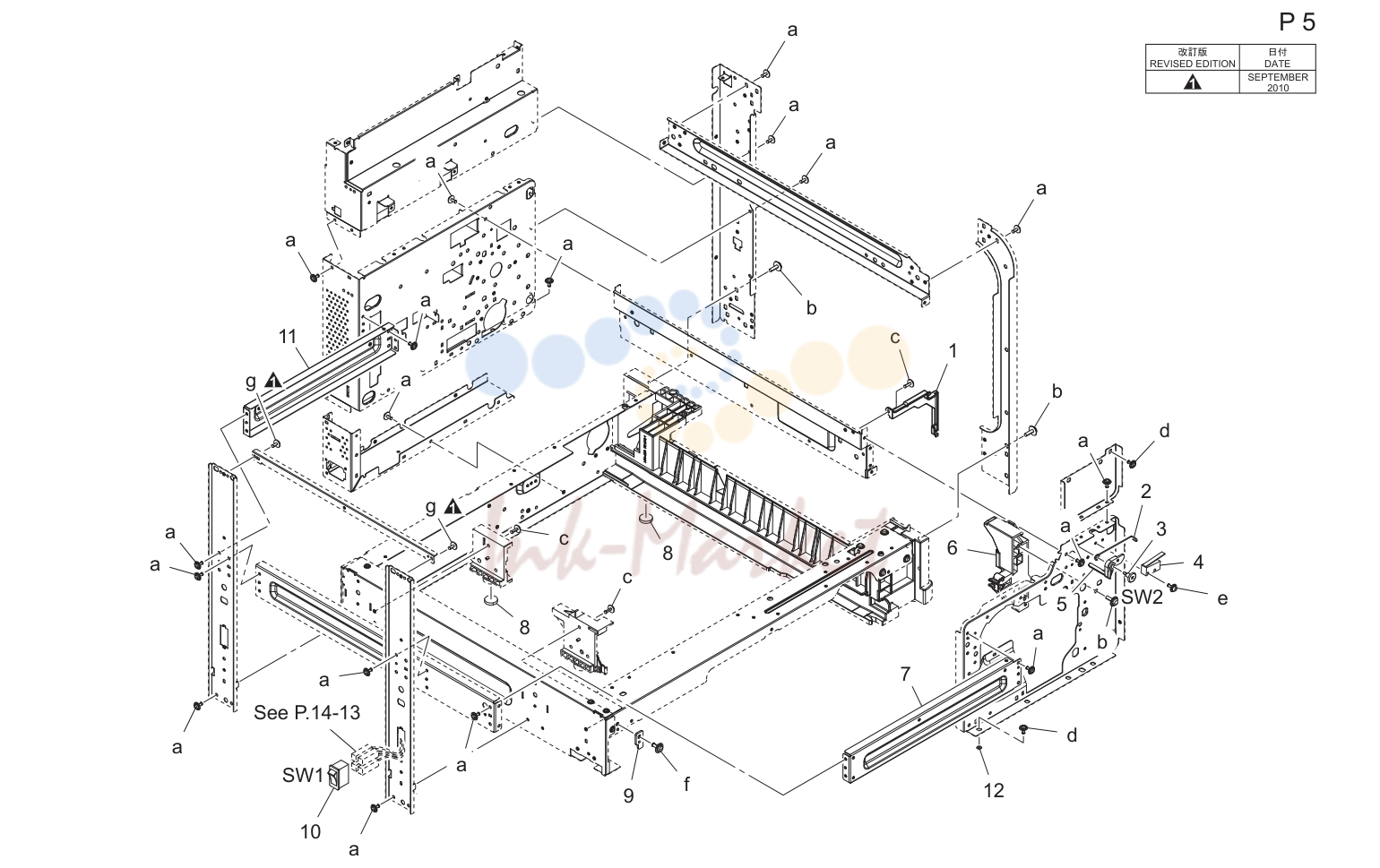

Рама секция (P5)

№	Артикул	Описание
1	A0XXPP4800 запросить цену →	Крышка
2	A0XXPP1M00 запросить цену →	Torsion пружина
3	A0XXPP8800 запросить цену →	Shoulder screw
4	J06M60100 запросить цену →	Micro выключатель
5	A0XXPP4700 запросить цену →	Рычаг
6	A0XXPP2U00 запросить цену →	Держатель
7	A0XXPP1P00 запросить цену →	Reinforce пластина
10	A0XXPP0000 запросить цену →	Выключатель
11	A0XXPP1Q00 запросить цену →	Reinforce пластина
12	A0XXPP7800 запросить цену →	Washer

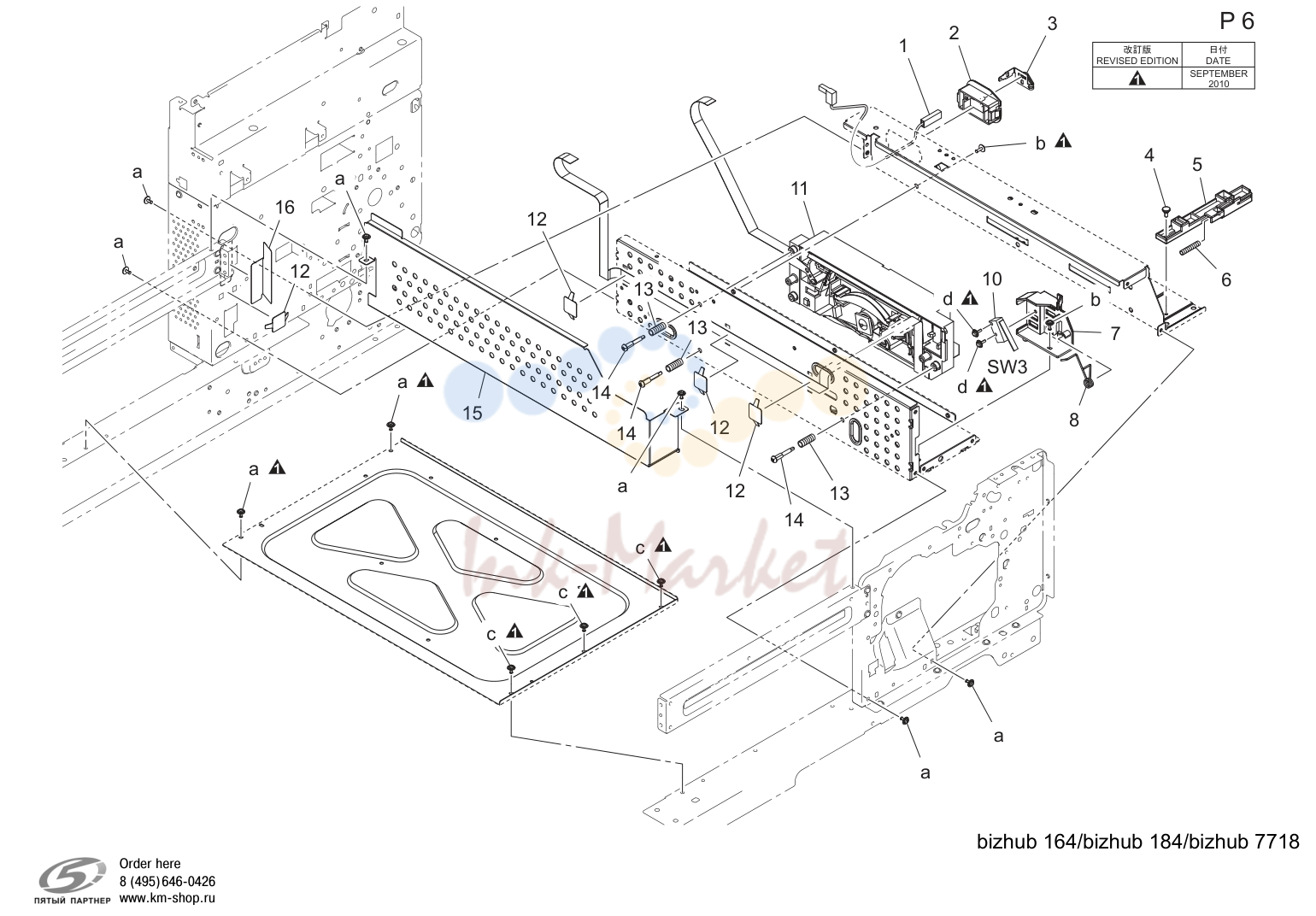

Print head секция (P6)

№	Артикул	Описание
1	A0XXPP0600 запросить цену →	Wire жгут в сборе
2	A0XXPP4400 запросить цену →	Держатель
3	A0XXPP1700 запросить цену →	Contact
4	A0XXPP5S00 запросить цену →	Shoulder screw
5	A0XXPP2V00 запросить цену →	Рычаг
7	A0XXPP4W01 запросить цену →	Кронштейн
8	A0XXPP1R00 запросить цену →	Torsion пружина
10	J06M60100 запросить цену →	Micro выключатель
11	A1XTR70011 запросить цену →	Ph узел
13	A00J307000 запросить цену →	Compressing пружина
14	A0XXPP5T00 запросить цену →	Shoulder screw
15	A0XXPP1J00 запросить цену →	Ph крышка
16	A0XXPP6V00 запросить цену →	Направляющая

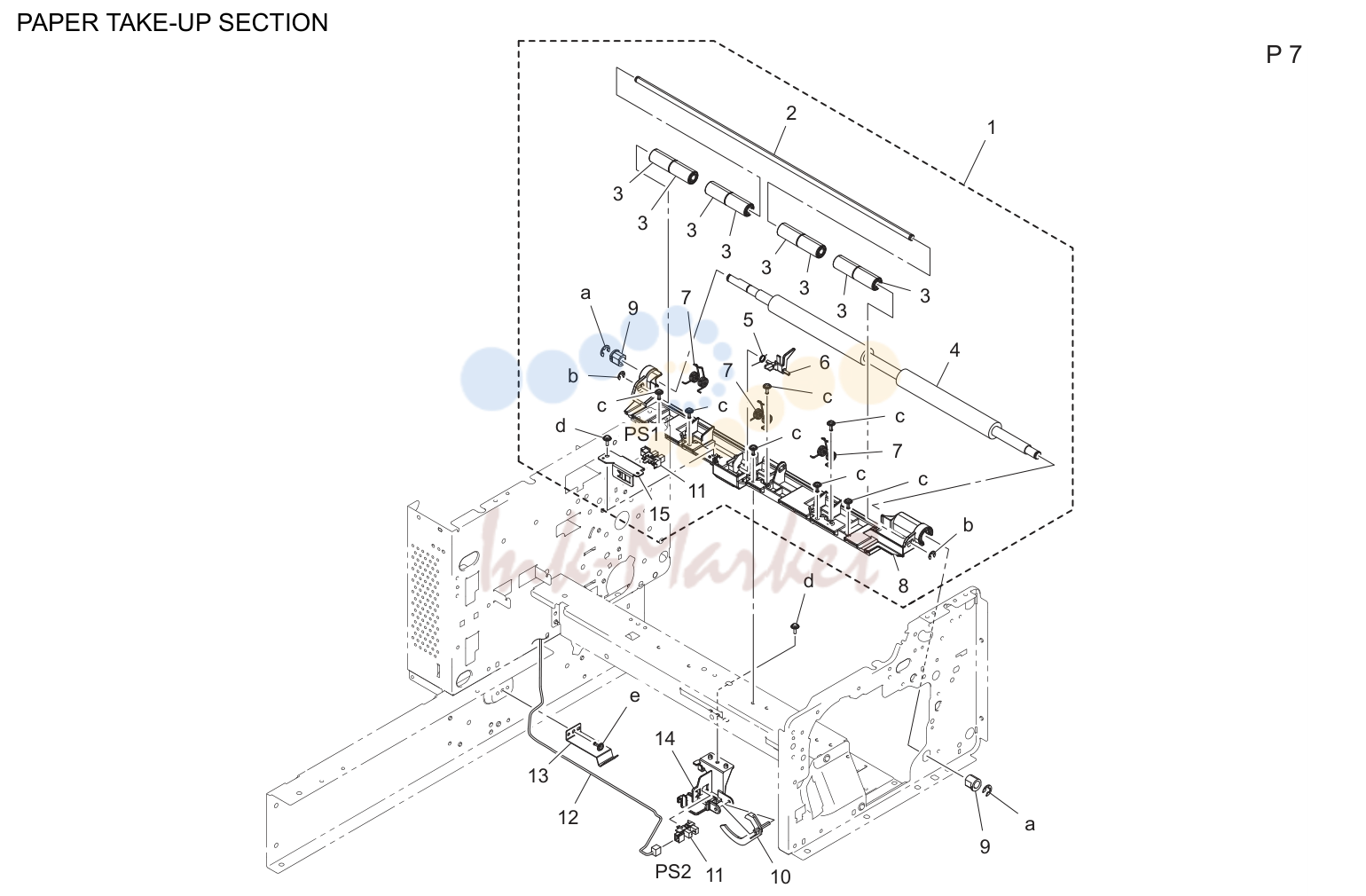

Paper take-up секция (P7)

№	Артикул	Описание
1	A0XXPP6A00 запросить цену →	Timing ролик в сборе
2	A0XXPP2301 запросить цену →	Вал
3	A0XXPP3P00 запросить цену →	Ролик
4	A0XXPP5501 запросить цену →	Ролик
6	A0XXPP3N01 запросить цену →	Actuator
7	A0XXPP0X01 запросить цену →	Tension пружина
8	A0XXPP5300 запросить цену →	Держатель
12	A0XXPP0A00 запросить цену →	Wire жгут в сборе
12	A0XXPP0900 запросить цену →	Wire жгут в сборе
14	A0XXPP3G01 запросить цену →	Держатель
15	A0XXPP0W01 запросить цену →	Кронштейн

Бункер секция (P8)

№	Артикул	Описание
1	A0XXPP6K00 запросить цену →	Бункер drive в сборе
2	A0XXPP3U01 запросить цену →	Шестерня
3	A0XXPP3T01 запросить цену →	Шестерня
4	A0XXPP3Q01 запросить цену →	Крышка
5	A0XXPP3S01 запросить цену →	Шестерня
7	A0ED240700 запросить цену →	Joint
8	A0XXPP3V01 запросить цену →	Держатель

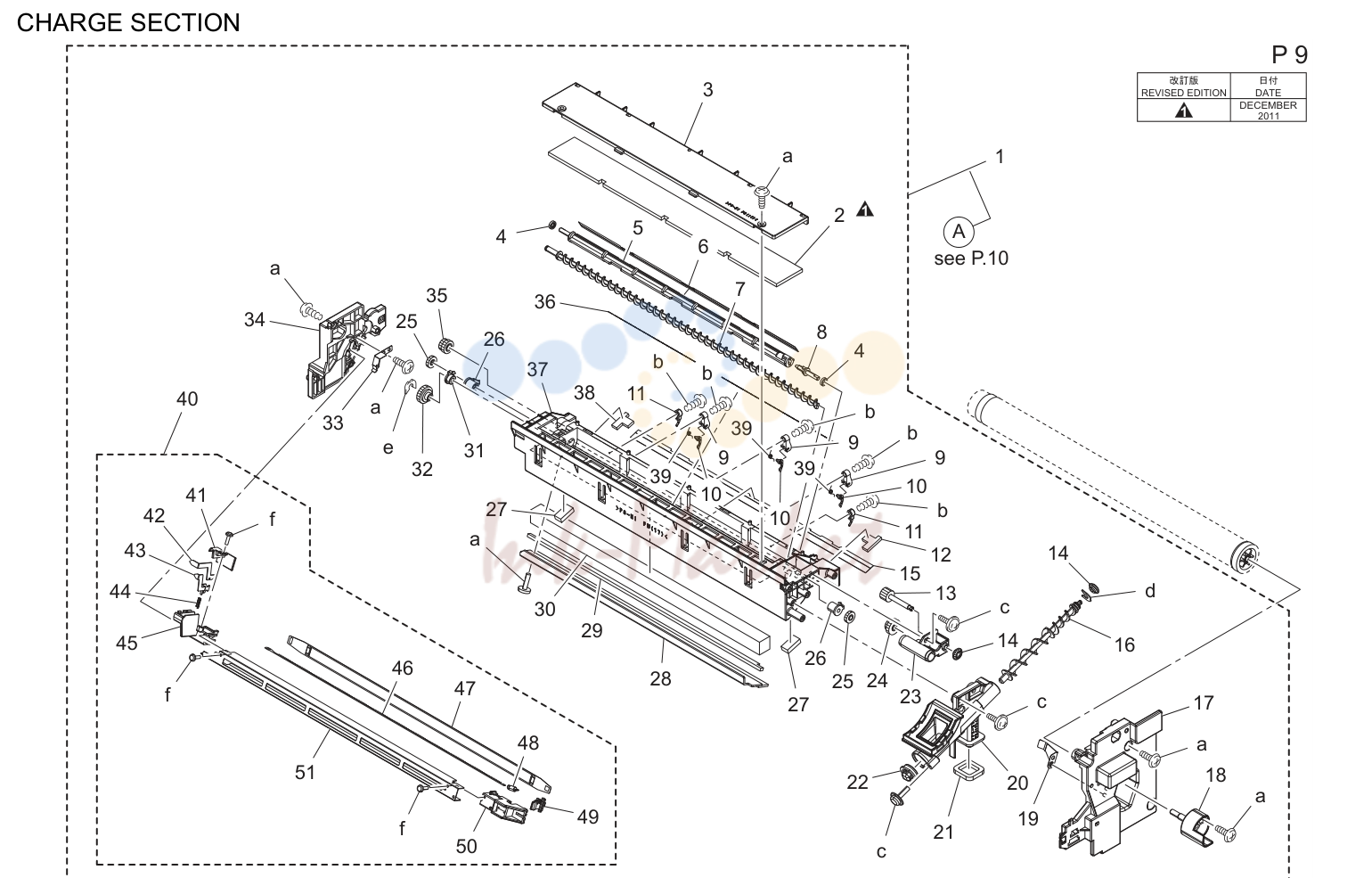

Charge секция (P9)

№	Артикул	Описание
1	A1XUR70000 запросить цену →	Iu (imaging узел)
2	A0XX361200O запросить цену →	Уплотнитель
3	A0XX361600O запросить цену →	Крышка
3	A0XX361611 запросить цену →	Крышка
6	A0XX361000 запросить цену →	Уплотнитель
10	A0XX361100 запросить цену →	Separating claw
15	A0XX361300 запросить цену →	Уплотнитель
16	A0XX360400 запросить цену →	Conveyance screw
17	A0XX330300 запросить цену →	Креплениеing пластина
18	A0XX330900 запросить цену →	Pin /front
19	A0XX330600 запросить цену →	Пластина пружина
20	A0XX360800 запросить цену →	Тонер supply pipe
21	A0XX360600 запросить цену →	Уплотнитель
22	A0XX360500 запросить цену →	Втулка
23	A0XX361701 запросить цену →	Drive держатель
28	A0XX361800 ✓ в наличии	Cleaning part
30	A0XX330100 запросить цену →	Filter
34	A0XX330401 запросить цену →	Креплениеing пластина
37	A0XX360200 запросить цену →	Cleaning housing
40	A1XUR70100 ✓ в наличии	Барабан charge узел
41	A0XX333300 запросить цену →	Крышка
42	A0XX333500 запросить цену →	Contact
43	A0XX333600 запросить цену →	Contact
45	A0XX333201 запросить цену →	Держатель /rear
46	A0XX333800 запросить цену →	Comb electrode
47	A0XX333900 запросить цену →	Grid
48	A0XX334100 запросить цену →	Pulling пружина
49	A0XX333700 запросить цену →	Рычаг
50	A0XX333101 запросить цену →	Держатель /front
51	A0XX333400 запросить цену →	Stable пластина

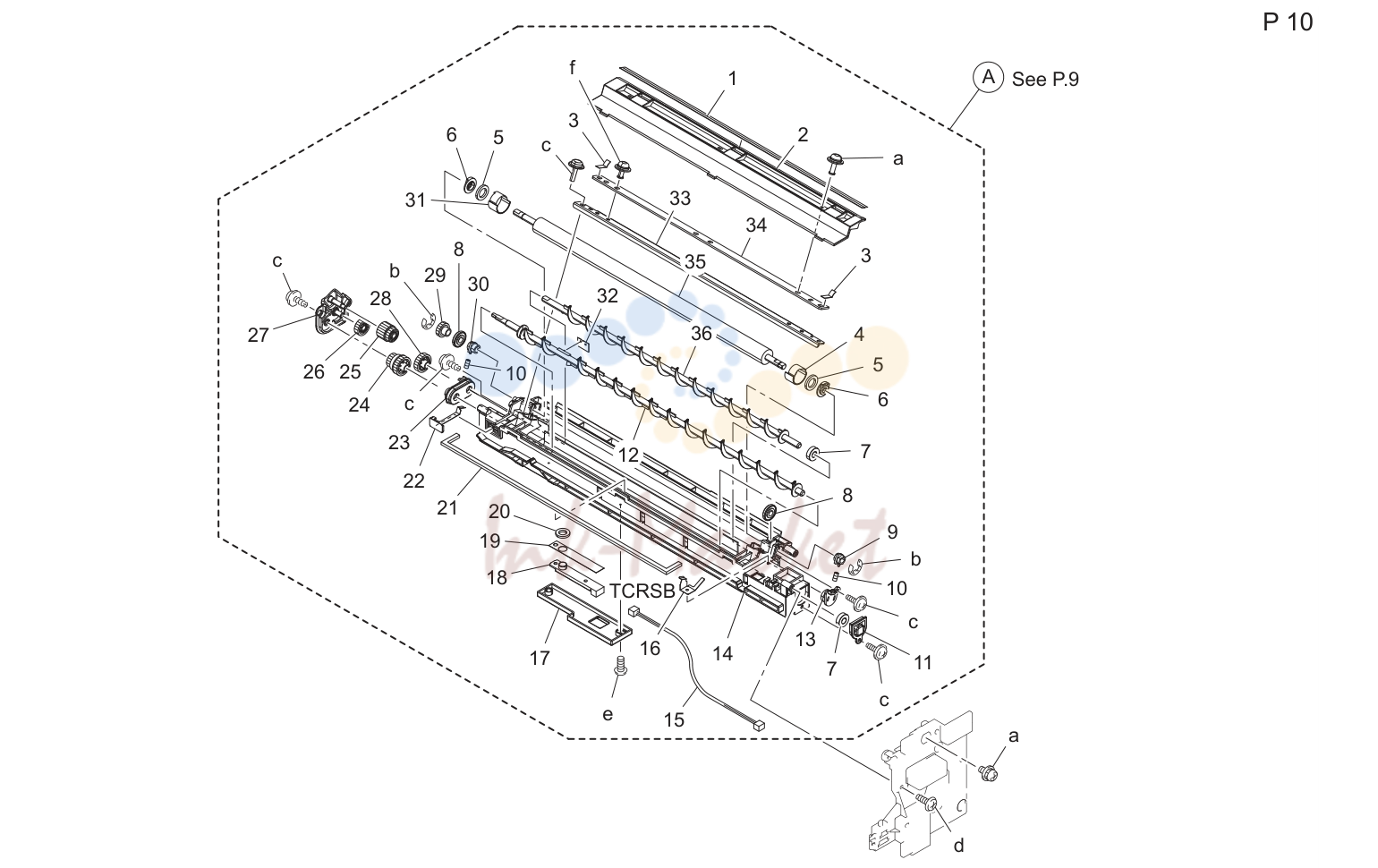

Проявка секция (P10)

№	Артикул	Описание
2	A0XX370200 запросить цену →	Крышка
3	A0XX373100 запросить цену →	Уплотнитель
4	A0XX374000 запросить цену →	Уплотнитель
5	A0XX373000 запросить цену →	Уплотнитель
6	A0XX374100 запросить цену →	Держатель
7	A0XX371300 запросить цену →	Уплотнитель
8	A0XX374500 ✓ в наличии	Roll
9	A0XX371800 запросить цену →	Втулка
11	A0XX373400 запросить цену →	Втулка
12	A0XX371101 запросить цену →	Conveyance screw
13	A0XX373500 запросить цену →	Втулка
14	A0XX370101 запросить цену →	Housing
15	A1XUN11600 запросить цену →	Датчик wiring
16	A0XX371500 запросить цену →	Contact
17	A0XX371200 запросить цену →	Крышка
18	A1XUM50300 запросить цену →	Magnetic датчик
19	A0XX371400 запросить цену →	Mating part
20	A0DE385100 запросить цену →	Уплотнитель
21	A0XX370300 запросить цену →	Уплотнитель
22	A0XX371600 запросить цену →	Contact
23	A0XX373600 запросить цену →	Втулка
24	A0XX372400 запросить цену →	Шестерня 15/22t
25	A0XX372100 запросить цену →	Шестерня 15/18t
26	A0XX372300 запросить цену →	Шестерня 18t
27	A0XX372000 запросить цену →	Держатель
28	A0XX372500 запросить цену →	Шестерня 21t
29	A0XX372200 запросить цену →	Шестерня 16t
30	A0XX371700 запросить цену →	Втулка
31	A0XX374200 запросить цену →	Уплотнитель
32	A0DE371300 запросить цену →	Film
33	A0XX370500 запросить цену →	Креплениеing пластина
34	A0XX370400 запросить цену →	Regulating пластина
35	A0XX370900 ✓ в наличии	Проявка ролик
36	A0XX371000 запросить цену →	Conveyance screw

Paper transport секция (P11)

№	Артикул	Описание
1	A0XXPP3K00 запросить цену →	Правая крышка
2	J03M10000 запросить цену →	Вентилятор мотор
4	A0XXPP3J00 запросить цену →	Рычаг
5	A0XXPP1V01 запросить цену →	Pressure пружина
6	A0XXPP3M00 запросить цену →	Держатель
7	A0XXPP1V01 запросить цену →	Pressure пружина
8	A0XXPP1X01 запросить цену →	Pressure пружина
9	A0XXPP3H01 запросить цену →	Втулка
10	A0XXPP0S00 запросить цену →	Neutralizing needle
11	A0XXPP5002 запросить цену →	Направляющая
12	A0XXPP5M01 запросить цену →	Направляющая
13	A0XXPP5102 запросить цену →	Направляющая
14	A0XXPP6H01 ✓ в наличии	Перенос ролик в сборе
15	A0XXPP0T00 запросить цену →	Contact
16	A0XXPP1U00 запросить цену →	Contact
17	A0XXPP0Y00 запросить цену →	Hinge
18	A0XXPP0B00 запросить цену →	Wire жгут в сборе
19	A0XXPP0V00 запросить цену →	Torsion пружина
21	A0XXPP0U00 запросить цену →	Contact
22	A0XXPP2S00 запросить цену →	Right нижняя крышка
22	A0XXPP2S00 запросить цену →	Right нижняя крышка

Печь (закрепление) & выход бумаги секция (P12)

№	Артикул	Описание
1	A0XXPP6X00 запросить цену →	Печь (закрепление)/выход бумаги в сборе 230v
1	A0XXPP6X00 запросить цену →	Печь (закрепление)/выход бумаги в сборе 230v
1	A0XXPP7000 запросить цену →	Печь (закрепление)/выход бумаги в сборе 120v
1	A0XXPP6Y00 запросить цену →	Печь (закрепление)/выход бумаги в сборе 110v
3	A0XXPP0500 запросить цену →	Wire жгут в сборе
4	A0XXPP1401 запросить цену →	Contact
5	A0XXPP0700 запросить цену →	Wire жгут в сборе
7	A0XXPP1601 запросить цену →	Contact
8	A0XXPP1501 запросить цену →	Contact
9	A0XXPP3900 запросить цену →	Держатель

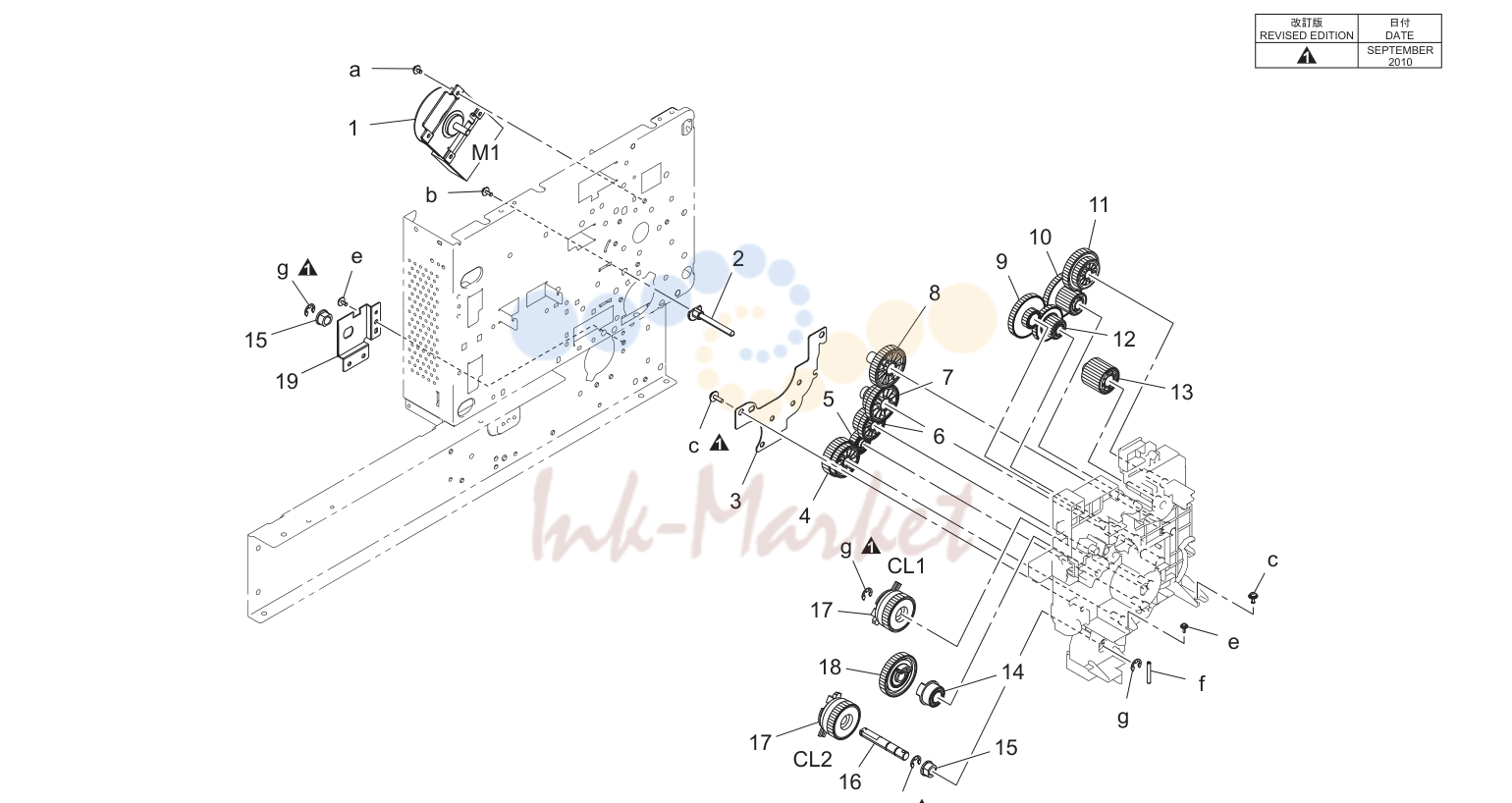

Drive секция (P13)

№	Артикул	Описание
1	A0XXPP5W00 запросить цену →	Мотор
2	A0XXPP1Y00 запросить цену →	Вал
3	A0XXPP0P00 запросить цену →	Кронштейн
4	A0XXPP3800 запросить цену →	Шестерня
5	A0XXPP3201 запросить цену →	Шестерня
6	A0XXPP3701 запросить цену →	Шестерня
7	A0XXPP3601 запросить цену →	Шестерня
8	A0XXPP3501 запросить цену →	Шестерня
9	A0XXPP2W01 запросить цену →	Шестерня
10	A0XXPP3101 запросить цену →	Шестерня
11	A0XXPP3301 запросить цену →	Шестерня
12	A0XXPP2X01 запросить цену →	Шестерня
13	A0XXPP3401 запросить цену →	Шестерня
14	A0XXPP3001 запросить цену →	Шестерня
16	A0XXPP2000 запросить цену →	Вал
17	A0XXPP5V00 запросить цену →	Муфта
18	A0XXPP2Y01 запросить цену →	Шестерня
19	A0XXPP0N00 запросить цену →	Кронштейн

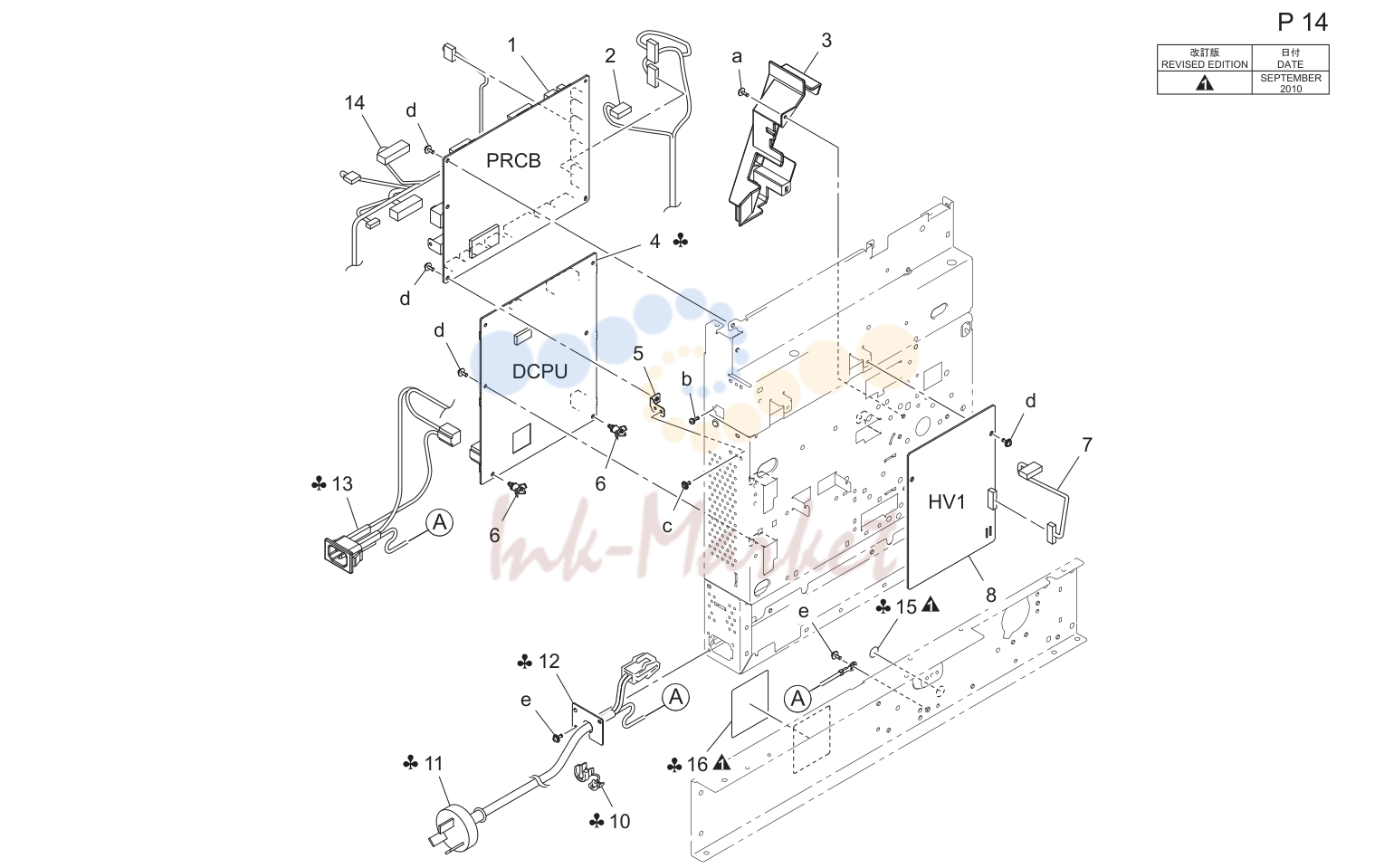

Electrical components (P14)

№	Артикул	Описание
1	A0XXPP6302 запросить цену →	Pw плата в сборе cc/mm 16ppm
1	A0XXPP6502 запросить цену →	Pw плата в сборе cc/mm 18ppm
2	A0XXPP0800 запросить цену →	Wire жгут в сборе
3	A0XXPP4X00 запросить цену →	Держатель
4	A0XXPP0J00 запросить цену →	Pw плата в сборе lv 200v
4	A0XXPP0J00 запросить цену →	Pw плата в сборе lv 200v
4	A0XXPP0K00 запросить цену →	Pw плата в сборе lv 100v
4	A0XXPP0K00 запросить цену →	Pw плата в сборе lv 100v
5	A0XXPP1800 запросить цену →	Кронштейн
6	V502010045 запросить цену →	Pcb support
7	A0XXPP0400 запросить цену →	Wire жгут в сборе
8	A0XXPP0H00 запросить цену →	Hv transfomer
10	A0XXPP6200 запросить цену →	Cord bush
11	A0XXPP0100 запросить цену →	Power source cord /220-240v
12	A0XXPP1S00 запросить цену →	Кронштейн
13	A0XXPP0C00 запросить цену →	Wire жгут в сборе
13	A0XXPP0C00 запросить цену →	Wire жгут в сборе
13	A0XXPP0D00 запросить цену →	Power supply wiring
14	A0XXPP0300 запросить цену →	Wire жгут в сборе
15	J06730201 запросить цену →	Label
16	A0XXPP8500 запросить цену →	Label earth caution

Cassette секция (P15)

№	Артикул	Описание
1	A0XXPP6J00 запросить цену →	Mpc в сборе
2	A0XXPP2200 запросить цену →	Weight
3	A0XXPP2101 запросить цену →	Вал
4	A0XX560200 ✓ в наличии	Подача бумаги ролик
5	A0XXPP3D00 запросить цену →	Передняя крышка
6	A0XXPP3A01 запросить цену →	Втулка
7	A0XXPP3E00 запросить цену →	Handle
10	A02F623200 запросить цену →	Rack
11	A0XXPP3C00 запросить цену →	Cassette
13	A0XXPP3B01 запросить цену →	Lifting пластина
14	A02F621200 запросить цену →	Regulating пластина
15	A02F944100 запросить цену →	Label level
16	A0XXPP7900 запросить цену →	Friction sheet
18	A02F625400 запросить цену →	Pressure пружина
19	A02F621101 запросить цену →	Regulating пластина
22	A0XXPP3F00 запросить цену →	Regulating пластина
23	A0XXPP0R01 запросить цену →	Pressure пружина
24	A0XXPP7A00 запросить цену →	Pressure пружина
25	A0XXPP6E01 ✓ в наличии	Separator в сборе

Manual подача бумаги секция (P16)

№	Артикул	Описание
1	A0XXPP4A01 запросить цену →	Tray
2	A0XXPP4902 запросить цену →	Tray
4	A0XXPP4D00 запросить цену →	Regulating пластина
5	A0XXPP4C00 запросить цену →	Regulating пластина
6	A0XXPP1D01 запросить цену →	Torsion пружина
8	A0XXPP4M01 запросить цену →	Actuator
9	A0XXPP1N00 запросить цену →	Держатель
11	A0XXPP1T00 запросить цену →	Pressure пружина
12	A0XXPP6S00 запросить цену →	Collar
13	A0XXPP4500 запросить цену →	Направляющая
17	A0XXPP5400 запросить цену →	Кронштейн
18	A0XXPP4V00 запросить цену →	Держатель
21	A0XXPP1W01 запросить цену →	Держатель
22	A0XXPP1900 запросить цену →	Рама
23	A0XXPP2601 запросить цену →	Вал
24	A0XXPP4H01 запросить цену →	Шестерня
25	A0XXPP5V00 запросить цену →	Муфта
26	A0XXPP4K01 запросить цену →	Шестерня
27	A0XXPP0200 запросить цену →	Wire жгут в сборе
28	A0XXPP1A00 запросить цену →	Кронштейн
29	A0XXPP1C00 запросить цену →	Держатель
30	A0XXPP4G01 запросить цену →	Держатель
31	J06M20000 запросить цену →	Соленоид
32	A0XXPP4J01 запросить цену →	Рычаг
33	A0XXPP5700 запросить цену →	Collar
35	A0XXPP5K00 запросить цену →	Направляющая
36	A0XXPP4F00 запросить цену →	Направляющая
37	A0XXPP4B01 запросить цену →	Направляющая
38	A0XXPP1B00 запросить цену →	Направляющая пластина
39	A0XX594700 ✓ в наличии	Подача бумаги ролик
41	A0XXPP4E01 запросить цену →	Шестерня
47	A0XXPP6T00 запросить цену →	Направляющая
48	A0XXPP2401 запросить цену →	Вал
51	A0XXPP2501 запросить цену →	Вал
52	A0XXPP7700 запросить цену →	Label warning
53	A0XXPP4600 запросить цену →	Крышка
54	A0XXPP4Y00 запросить цену →	Крышка

Wiring accessories and jigs

№	Артикул	Описание
1	V500010005 запросить цену →	Saddle
2	V500010020 запросить цену →	Saddle
3	V500010021 запросить цену →	Saddle
4	V500010046 запросить цену →	Saddle
5	V500020042 запросить цену →	Locker
6	V570010021 запросить цену →	Saddle
7	V570010050 запросить цену →	Locking edge saddle

Accessory детали (P18)

№	Артикул	Описание
1	A0XXPP7300 запросить цену →	Power source cord/220-240v
2	A0XXPP7200 запросить цену →	Power source cord/120-127v
2	A0XXPP7100 запросить цену →	Power source cord/110v
