Konica Minolta bizhub 130f — каталог запчастей со схемами

Содержание

1. Konica Minolta
2. Order here
3. Order here
4. This page is intentionally left blank
5. Order here AFF01
6. Order here
7. Order here 116(008-112)
8. Order here 102
9. Order here
10. SOFT
11. Order here 108
12. PARTS LIST DATE 2003/08/25 PAGE 15
13. Order here
14. Order here
15. This page is intentionally left blank
16. Order here
17. Order here
18. Order here
19. Order here 128

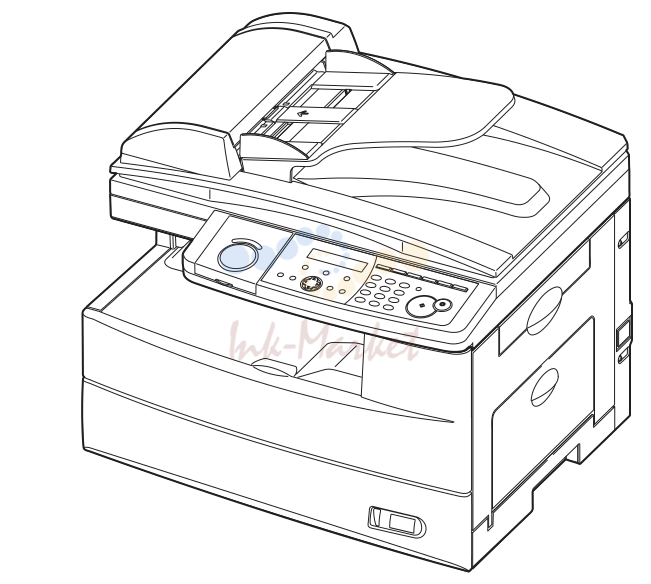

1. Konica Minolta

№	Артикул	Описание
001		- 101 0700200001 TRAY DOCUMENT
102	0700200101 запросить цену →	GUIDE DOCUMENT F
103	0700200102 запросить цену →	GUIDE DOCUMENT B
104	0700200103 запросить цену →	GEAR 40 0.6 A

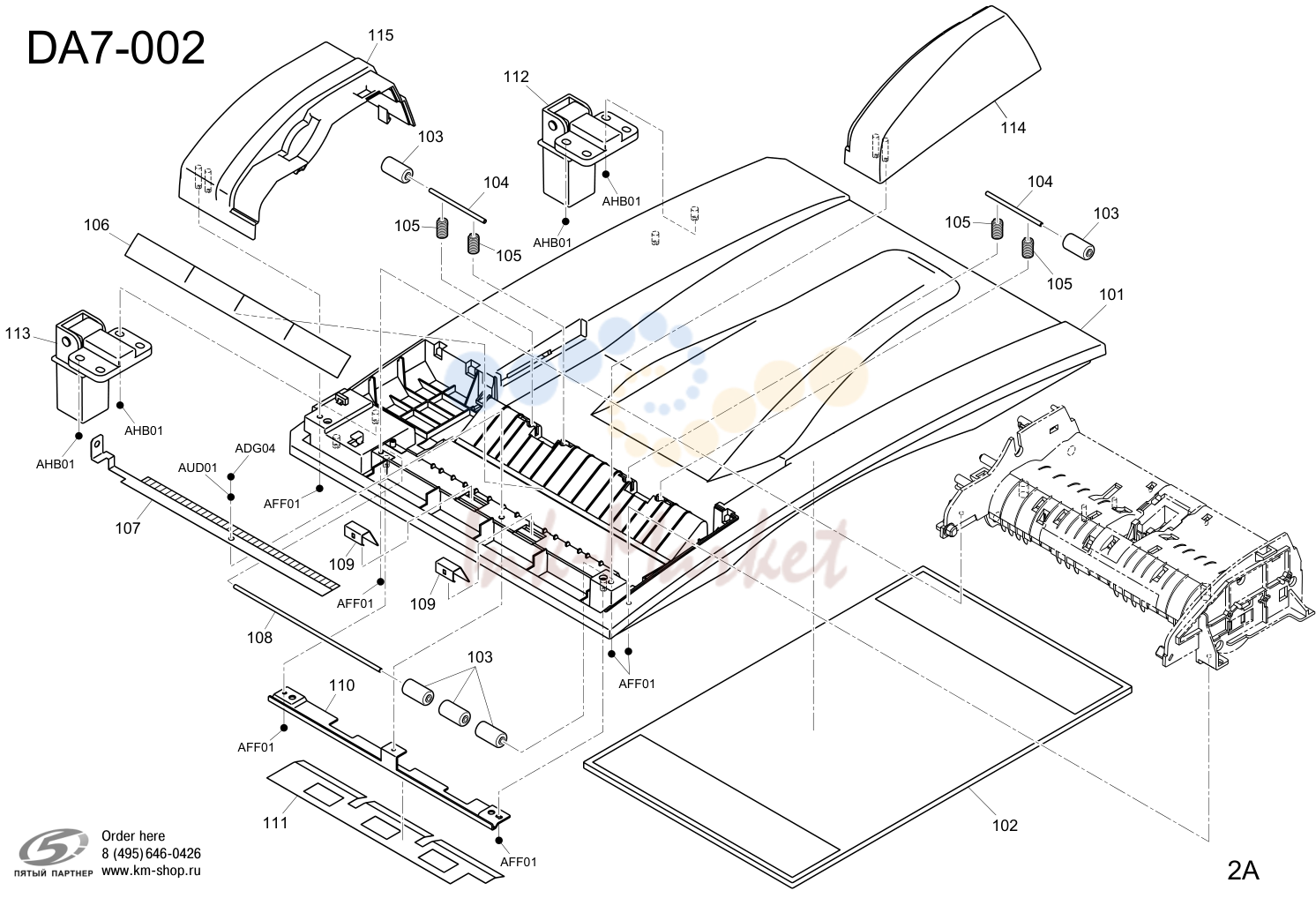

2. Order here

№	Артикул	Описание
002		- 101 0700200104 COVER PLATEN
102	0700200105 запросить цену →	SHEET DOCUMENT PRESS
103	0700200106 запросить цену →	TX PRESS ROLLER
104	0700200107 запросить цену →	SHAFT PRESS ROLLER B
105	0700200108 запросить цену →	SPRING C A
106	0700200109 запросить цену →	SHEET PLATEN B
107	0700200110 запросить цену →	BRUSH A
108	0700200111 запросить цену →	SHAFT PRESS ROLLER A
109	0700200112 запросить цену →	SPRING P A
110	0700200113 запросить цену →	STAY PLATEN
111	0700200114 запросить цену →	SHEET PLATEN A
112	0700200115 запросить цену →	HINGE R
113	0700200116 запросить цену →	HINGE L
114	0700200117 запросить цену →	COVER TX SIDE F
115	0700200118 запросить цену →	COVER TX SIDE B

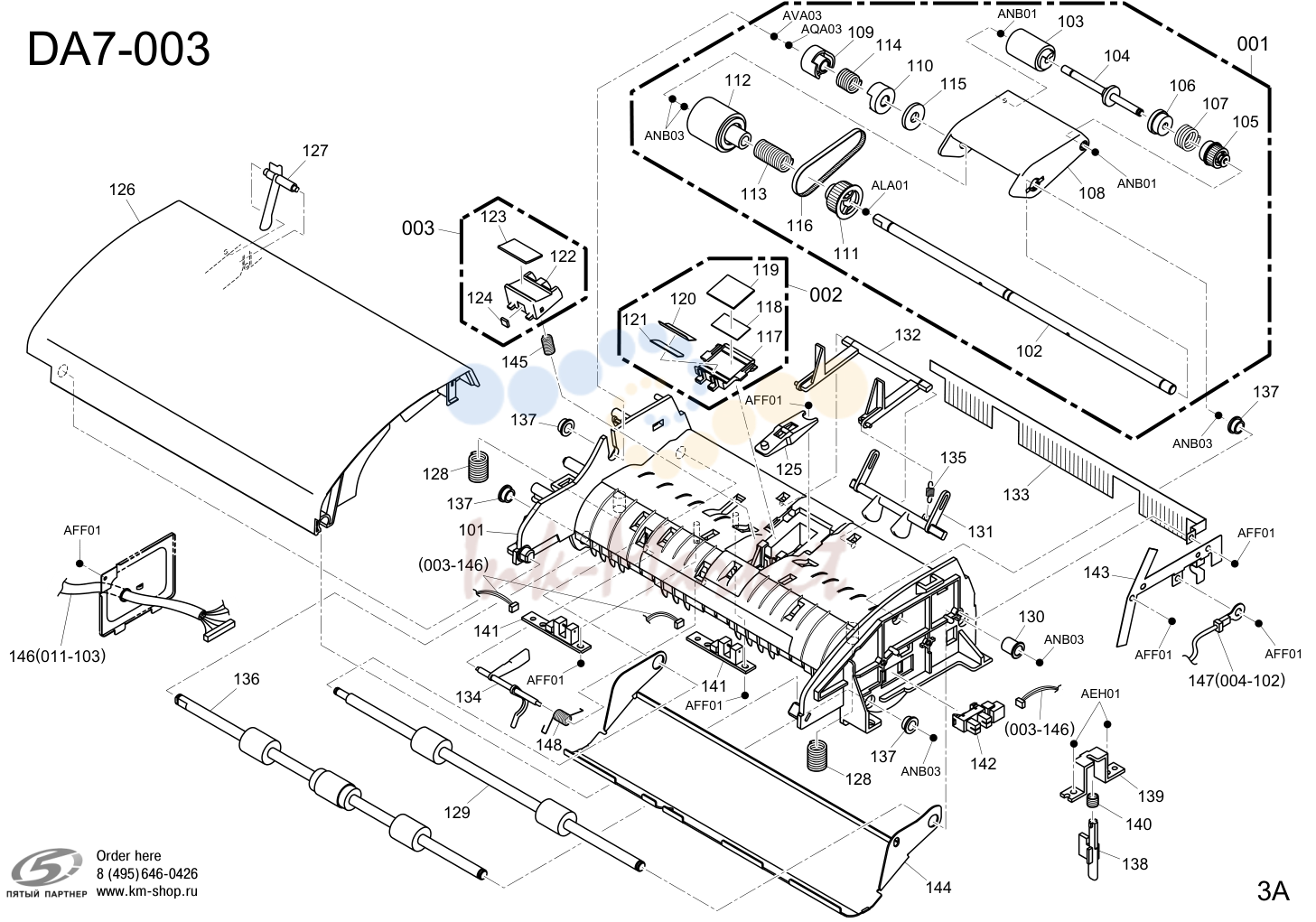

3. Order here

№	Артикул	Описание
003		- 001 0700200119 ASSY SHAFT SEPARATOR
002	0700200120 запросить цену →	ASSY COVER SEPARATOR
003	0700200121 запросить цену →	ASSY PIECE SEPARATOR
101	0700200122 запросить цену →	GUIDE INNER A
125	0700200146 запросить цену →	HOLDER SPRING SEPARATOR
126	0700200147 запросить цену →	GUIDE OUTER
003		- 127 0700200148 FEELER DS1
128	0700200149 запросить цену →	SPRING C DOCUMENT PRESS
129	0700200150 запросить цену →	ROLLER EXIT ADF
130	0700200151 запросить цену →	BEARING D6
131	0700200152 запросить цену →	STOPPER DOCUMENT B
132	0700200153 запросить цену →	STOPPER DOCUMENT A
133	0700200154 запросить цену →	BRUSH B
134	0700200155 запросить цену →	FEELER DS2
135	0700200156 запросить цену →	SPRING C STOPPER DOCUMENT
136	0700200157 запросить цену →	ROLLER FEED
137	0700200158 запросить цену →	BEARING D6
138	0700200159 запросить цену →	APS FEELER
139	0700200160 запросить цену →	APS BRACKET
140	0700200161 запросить цену →	APS SPRING
141	0700200162 запросить цену →	PCB SENSOR
142	0700200163 запросить цену →	PHOTO INTERRUPTER
143	0700200164 запросить цену →	SPRING P EARTH
144	0700200165 запросить цену →	GUIDE INNER B
145	0700200166 запросить цену →	SPRING C SEPARATOR
146	0700200167 запросить цену →	CBL-ASSY(SENSOR-CONNECT A )
147	0700200168 запросить цену →	FG CABLE(SPR P EARTH-BKT MOTOR ADF )
148	0700200594 запросить цену →	SPRING T SENSOR

4. This page is intentionally left blank

№	Артикул	Описание
004		- 101 0700200169 MOTOR (ADF)
102	0700200170 запросить цену →	BRACKET MOTOR ADF
103	0700200171 запросить цену →	GEAR 27 0.5
104	0700200172 запросить цену →	GEAR 40 0.6 B
105	0700200173 запросить цену →	GEAR 24/47
106	0700200174 запросить цену →	GEAR 59 0.5
107	0700200175 запросить цену →	GEAR 18/55
108	0700200176 запросить цену →	GEAR 27 0.5 ONEWAY
109	0700200177 запросить цену →	SPRING P IL
110	0700200178 запросить цену →	CBL-ASSY(MICRO SW-ASSY ADF)
111	0700200179 запросить цену →	FG CABLE

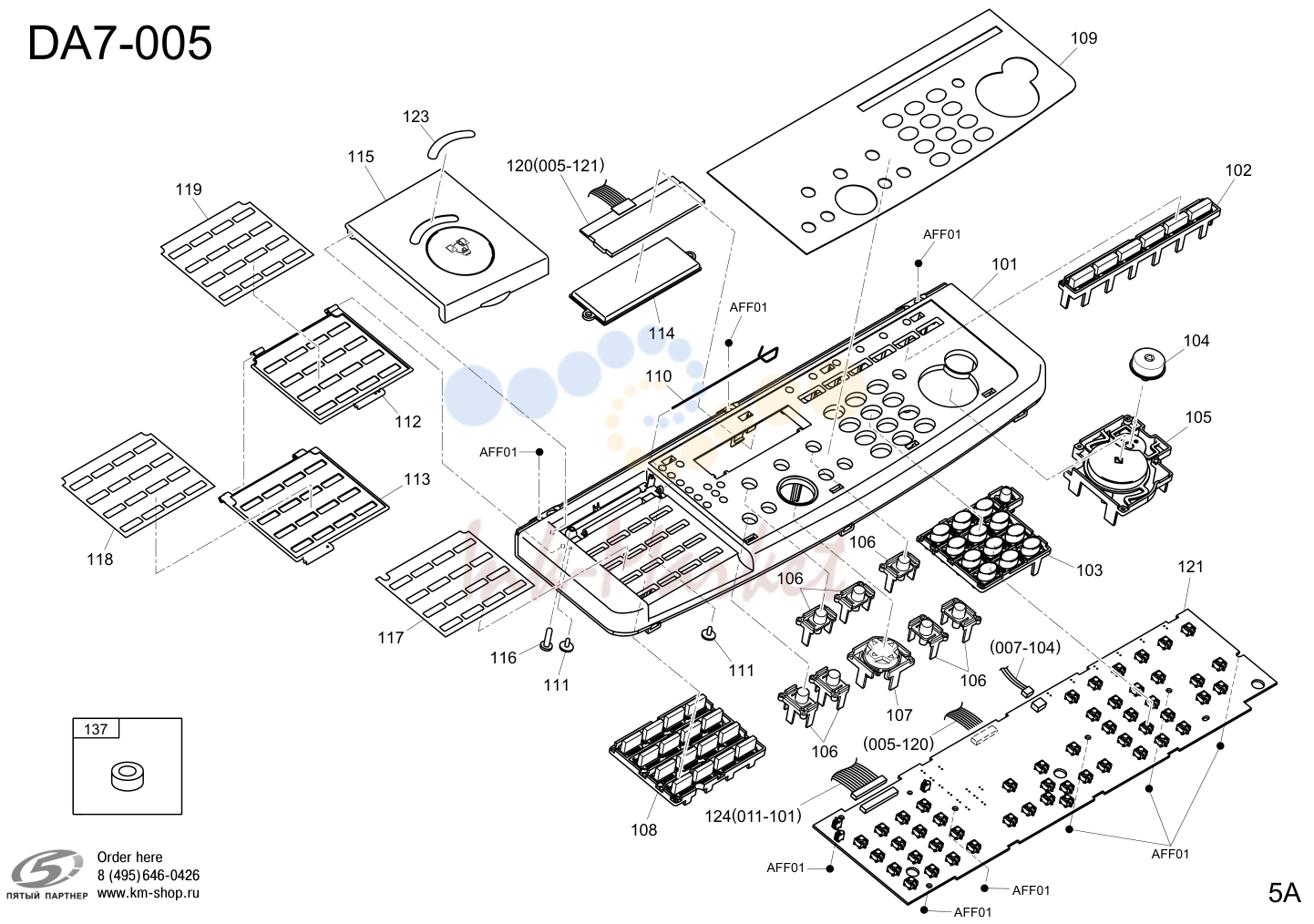

5. Order here AFF01

№	Артикул	Описание
005		- 101 0700200180 COVER PANEL
102	0700200181 запросить цену →	KEY FUNCTION
103	0700200182 запросить цену →	KEY TEN
104	0700200183 запросить цену →	KEY STOP
105	0700200184 запросить цену →	KEY START
106	0700200185 запросить цену →	KEY MENU
107	0700200186 запросить цену →	KEY CURSOL
108	0700200187 запросить цену →	KEY ONE-TOUCH
109	0700200188 запросить цену →	OVERLAY
110	0700200189 запросить цену →	PANEL HINGE PIN
111	0700200190 запросить цену →	SENSOR PIN
112	0700200191 запросить цену →	COVER ONE-TOUCH A
113	0700200192 запросить цену →	COVER ONE-TOUCH B
114	0700200193 запросить цену →	LCD SUPPORT
115	0700200194 запросить цену →	COVER ONE-TOUCH
116	0700200195 запросить цену →	PIN SENSOR
117	0700200196 запросить цену →	LABEL ONE-TOUCH A
118	0700200197 запросить цену →	LABEL ONE-TOUCH B
119	0700200198 запросить цену →	LABEL ONE-TOUCH B
120	0700200199 запросить цену →	DISPLAY
121	0700200200 запросить цену →	PCB PANEL
123	0700200201 запросить цену →	LABEL KEY MODE
124	0700200202 запросить цену →	CBL-ASSY(PANEL-MAIN)
137	0700200595 запросить цену →	CORE

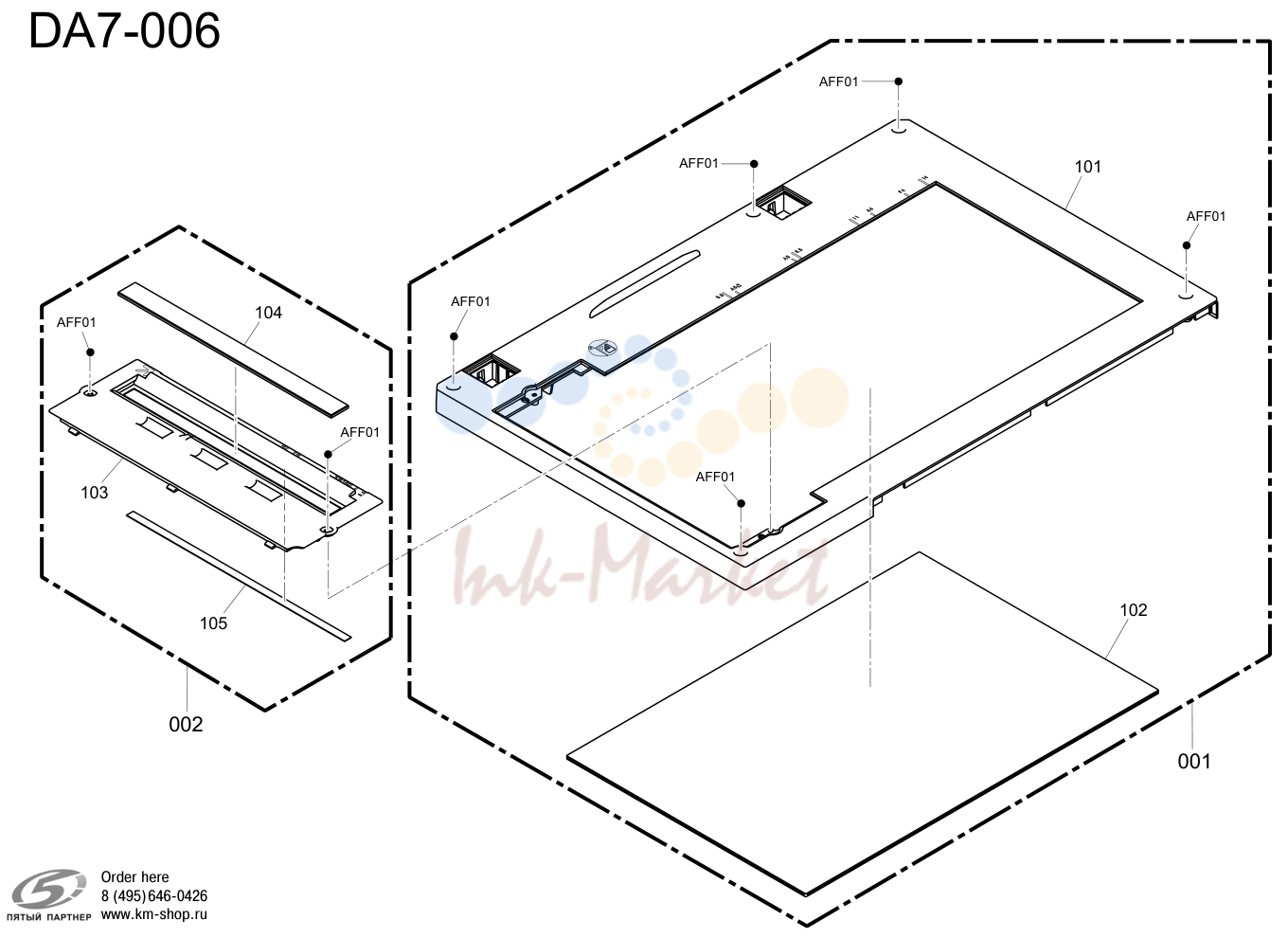

6. Order here

№	Артикул	Описание
007		- 101 0700200210 CHASSIS FBS
102	0700200211 запросить цену →	STAY FRONT
103	0700200212 запросить цену →	SHAFT GUIDE
104	0700200213 запросить цену →	SPEAKER
105	0700200214 запросить цену →	HOLDER SPEAKER
106	0700200215 запросить цену →	MOTOR (FBS)
107	0700200216 запросить цену →	BRACKET MOTOR FBS
108	0700200217 запросить цену →	BELT 475T
109	0700200218 запросить цену →	SPRING C TENSION
110	0700200219 запросить цену →	LOCK CARRIAGE
111	0700200220 запросить цену →	GEAR 33/55
112	0700200221 запросить цену →	GEAR 65/27P
113	0700200222 запросить цену →	PULLEY FRANGE B
114	0700200223 запросить цену →	FBS TENSION PULLEY
115	0700200224 запросить цену →	STUD D6 23.2
117	0700200225 запросить цену →	SPRING C FG
118	0700200226 запросить цену →	FG CABLE(BKT MOTOR FBS-PLATE MAIN A)
119	0700200227 запросить цену →	SHEET FBS FRONT
120	0700200228 запросить цену →	PLATE FG MAIN

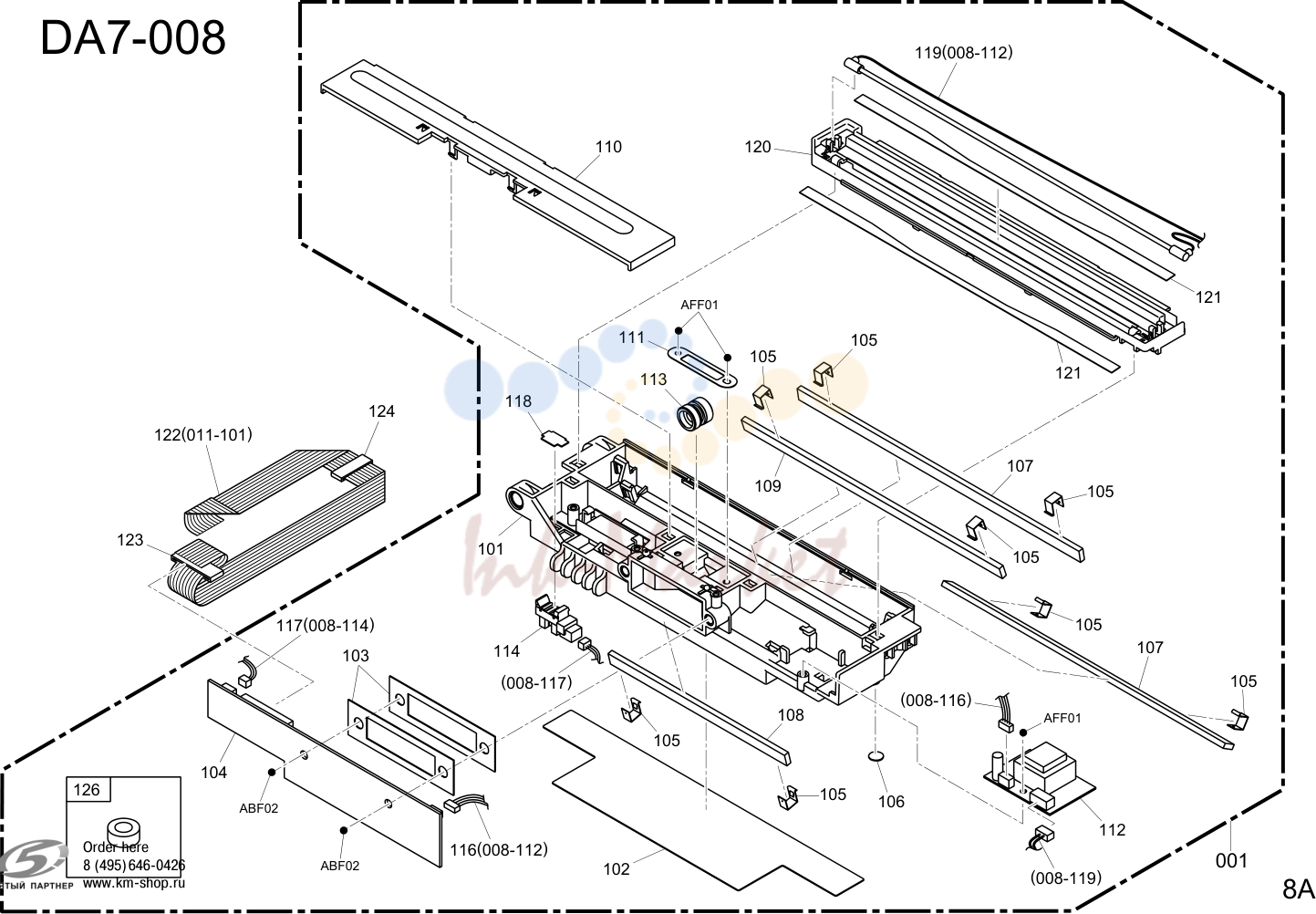

7. Order here 116(008-112)

№	Артикул	Описание
008		- 001 0700200229 ASSY SCANNER
112	0700200241 запросить цену →	PCB INVERTER
119	0700200247 запросить цену →	ASSY LAMP
122	0700200250 запросить цену →	CBL-ASSY(CCD-MAIN)
123	0700200251 запросить цену →	CORE
124	0700200252 запросить цену →	CORE
126	0700200596 запросить цену →	CORE

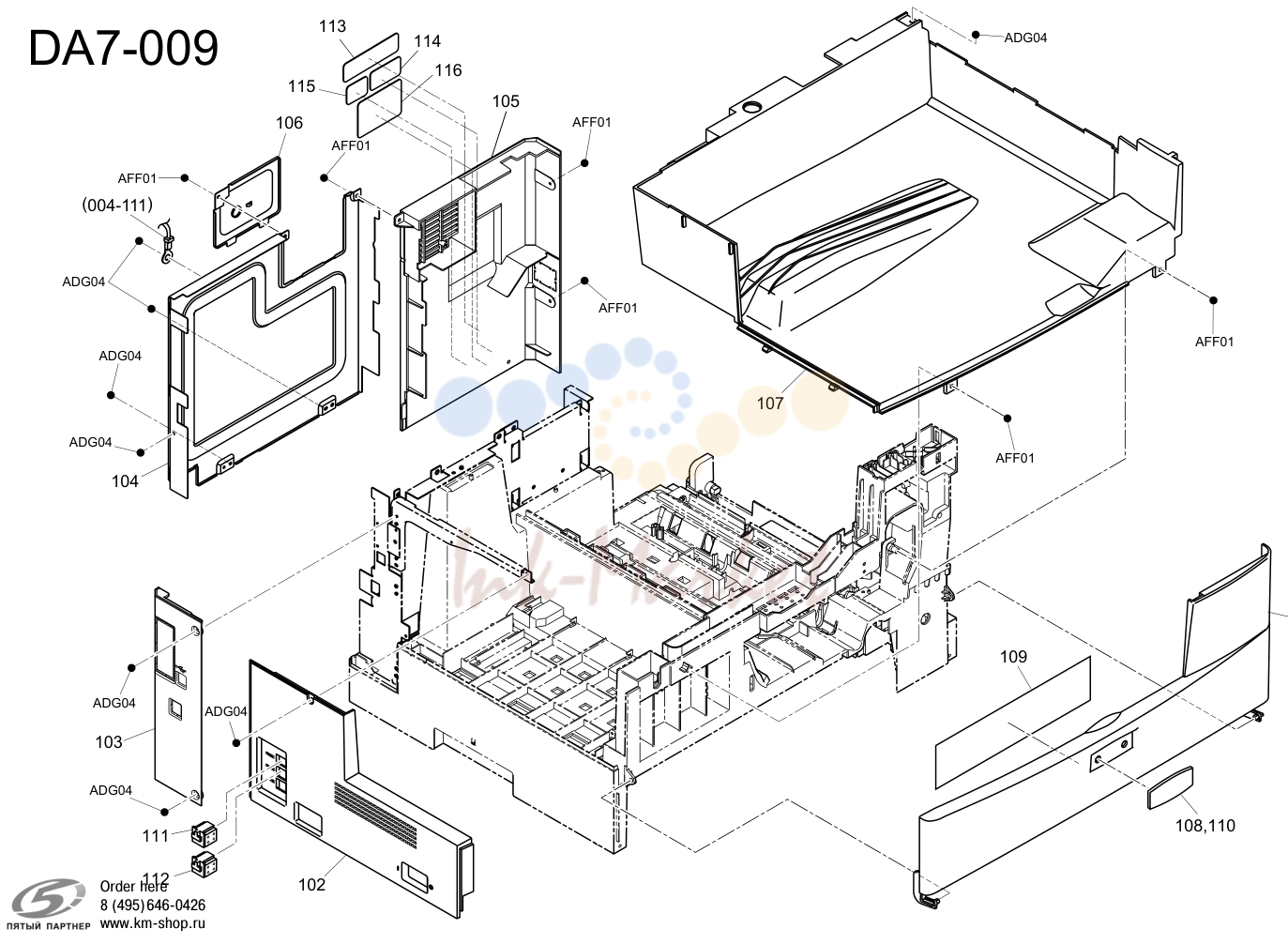

8. Order here 102

№	Артикул	Описание
009		- 101 0700200253 COVER FRONT
102	0700200254 запросить цену →	COVER LEFT
103	0700200255 запросить цену →	COVER OPTION
104	0700200256 запросить цену →	COVER SHIELD
105	0700200257 запросить цену →	COVER BACK
106	0700200258 запросить цену →	COVER CONNECT
107	0700200259 запросить цену →	TRAY PAPER EXIT
109	0700200260 запросить цену →	LABEL COVER FRONT
110	0700200261 запросить цену →	SHEET COVER FRONT
111	0700200262 запросить цену →	MODULAR JACK COVER(PHONE1)
112	0700200263 запросить цену →	MODULAR JACK COVER(PHONE2)
114	0700200597 запросить цену →	LABEL LED_PRODUCT
115	0700200598 запросить цену →	LABEL WARNING

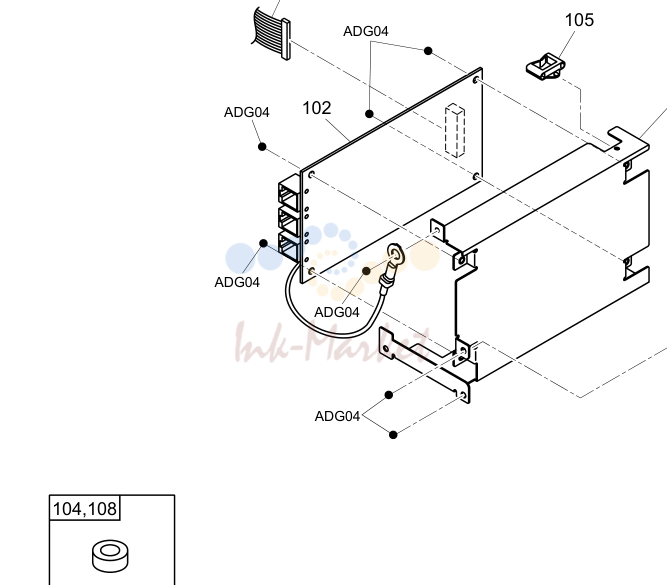

9. Order here

№	Артикул	Описание
010		- 101 0700200264 PCB PSU
102	0700200265 запросить цену →	PCB NCU
103	0700200266 запросить цену →	PLATE NCU
105	0700200267 запросить цену →	CLAMP (PLATE NCU)
107	0700200599 запросить цену →	CLAMP (PLATE PS)
108	0700200600 запросить цену →	CORE(MAIN-PSU)

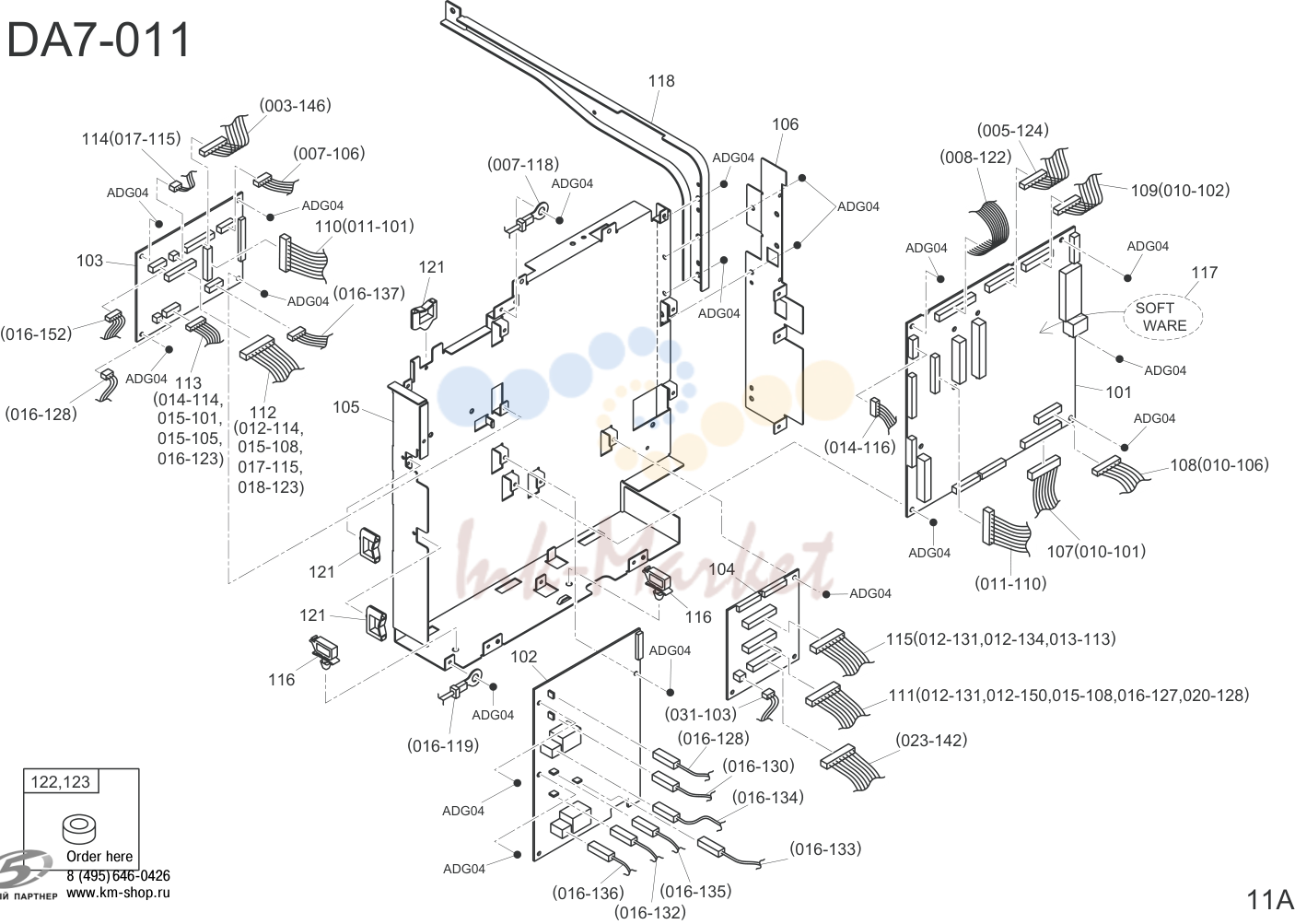

10. SOFT

№	Артикул	Описание
011		- 101 0700200268 PCB MAIN
102	0700200269 запросить цену →	POWER-SUPPLY
103	0700200270 запросить цену →	PCB CONNECT A
104	0700200271 запросить цену →	PCB CONNECT B
105	0700200272 запросить цену →	PLATE MAIN A
106	0700200273 запросить цену →	PLATE MAIN B
107	0700200274 запросить цену →	CBL-ASSY(MAIN-PSU)
108	0700200275 запросить цену →	CBL-ASSY(MAIN-PCB DCDC)
109	0700200276 запросить цену →	CBL-ASSY(MAIN-NCU)
110	0700200277 запросить цену →	CBL-ASSY(CONNECT A-MAIN)
111	0700200278 запросить цену →	CBL-ASSY(CONNECT B-PH_INT)
112	0700200279 запросить цену →	CBL-ASSY(CONNECT A-IL)
113	0700200280 запросить цену →	CBL-ASSY(FUSE)
115	0700200281 запросить цену →	CBL-ASSY(CONNECT B-P_CHASSIS)
116	0700200282 запросить цену →	CLAMP (PLATE MAIN A)
118	0700200284 запросить цену →	STAY LEFT
121	0700200286 запросить цену →	CLAMP 2(PLATE MAIN A)
122	0700200601 запросить цену →	CORE
123	0700200602 запросить цену →	CORE(PCB DC/DC)

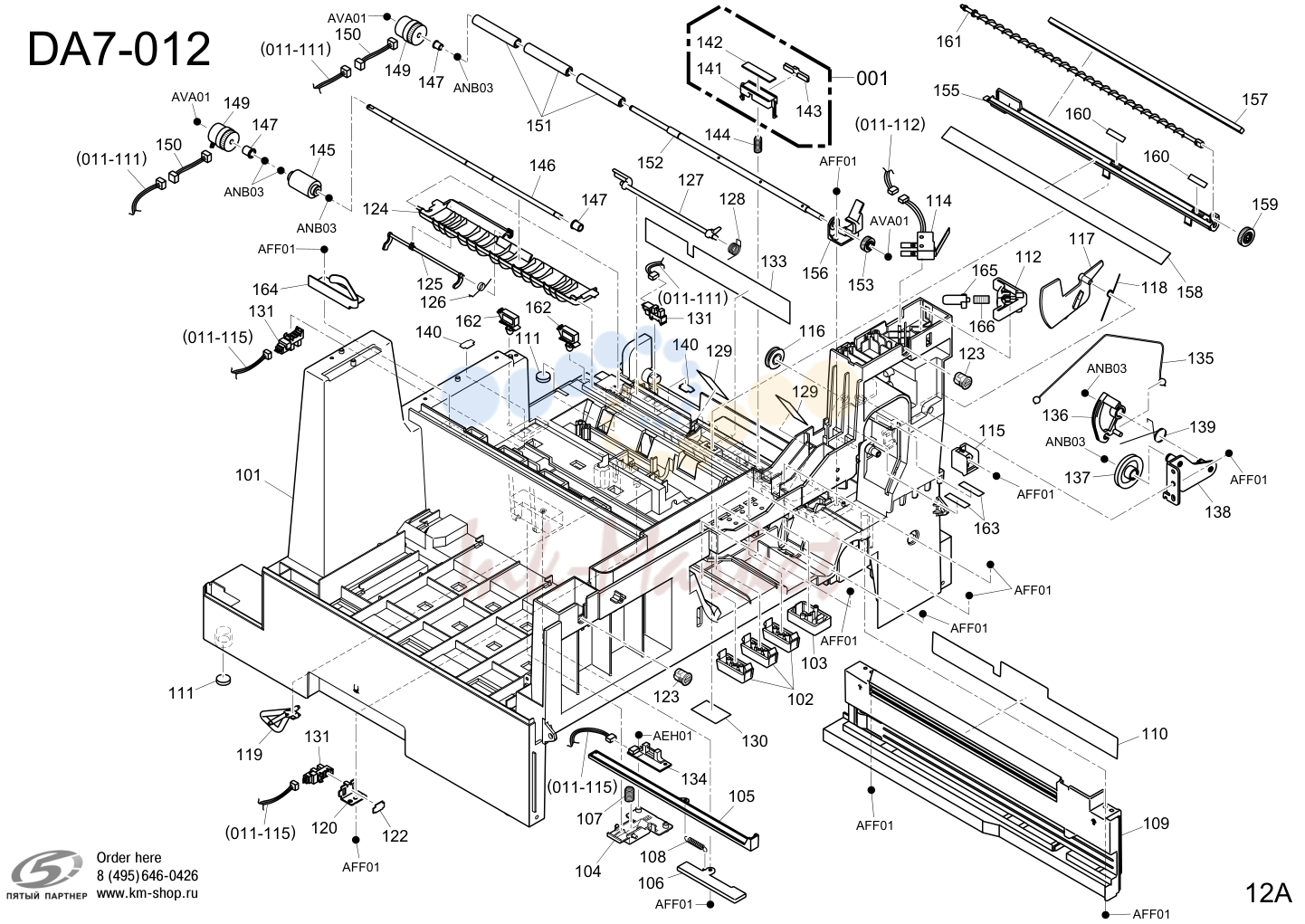

11. Order here 108

№	Артикул	Описание
012		- 001 0700200287 ASSY MP PRESSURE
101	0700200288 запросить цену →	CHASSIS CST
102	0700200289 запросить цену →	PIN
104	0700200290 запросить цену →	BRACKET TONER SENSOR B
105	0700200291 запросить цену →	KNOB TONER
106	0700200292 запросить цену →	COVER KNOB
107	0700200293 запросить цену →	SPRING C TONER SENSOR B
108	0700200294 запросить цену →	SPRING C KNOB
109	0700200295 запросить цену →	FRAME CST
110	0700200296 запросить цену →	SHEET GUIDE PAPER A
111	0700200297 запросить цену →	FOOT
112	0700200298 запросить цену →	ARM IL
114	0700200300 запросить цену →	CBL-ASSY(INTERLOCK)
115	0700200301 запросить цену →	STOPPER KNOB
116	0700200302 запросить цену →	PULLEY WIRE
117	0700200303 запросить цену →	STOPPER DRUM
118	0700200304 запросить цену →	SPRING T STOPPER
119	0700200305 запросить цену →	FEELER PAPER CST
120	0700200306 запросить цену →	BRACKET SENSOR
123	0700200307 запросить цену →	MAGNET
124	0700200308 запросить цену →	GUIDE PAPER MP DUP
125	0700200309 запросить цену →	FEELER MP
126	0700200310 запросить цену →	SPRING T FEELER MP
127	0700200311 запросить цену →	FEELER PSS
128	0700200312 запросить цену →	SPRING T PSS FEELER
129	0700200313 запросить цену →	SHEET GUIDE PAPER MP
130	0700200314 запросить цену →	SHEET E
131	0700200315 запросить цену →	PHOTO INTERRUPTER(DUP)
133	0700200316 запросить цену →	SHEET GUIDE PAPER D
012		- 134 0700200317 PCB TOS
135	0700200318 запросить цену →	WIRE RELEASE
136	0700200319 запросить цену →	SUPPORTER WIRE
137	0700200320 запросить цену →	GUIDE WIRE
138	0700200321 запросить цену →	BRACKET SUPPORT WIRE
139	0700200322 запросить цену →	SPRING T WIRE
140	0700200323 запросить цену →	SENSOR STOPPER
144	0700200327 запросить цену →	SPRING C PRESSURE MP
145	0700200328 запросить цену →	ROLLER PICKUP MP
146	0700200329 запросить цену →	SHAFT PICKUP MP
147	0700200330 запросить цену →	BEARING D6
149	0700200331 запросить цену →	CLUTCH
150	0700200332 запросить цену →	CBL-ASSY(CLUTCH_2)
151	0700200333 запросить цену →	PRESS ROLLER REGISTER
152	0700200334 запросить цену →	SHAFT REGISTER
153	0700200335 запросить цену →	GEAR 15H 0.8
155	0700200336 запросить цену →	HOLDER CLEANER REGISTER
156	0700200337 запросить цену →	GUIDE PRESS F
157	0700200338 запросить цену →	SPONGE CLEANER REGISTER
158	0700200339 запросить цену →	SHEET SCREW CLEANER
159	0700200340 запросить цену →	GEAR 18H 0.8 C
160	0700200341 запросить цену →	SHEET DUST COVER S
161	0700200342 запросить цену →	SCREW CLEANER
162	0700200343 запросить цену →	CLAMP(CHASSIS CST)
163	0700200344 запросить цену →	LABEL C
164	0700200345 запросить цену →	SPRING P BACKUP DEV

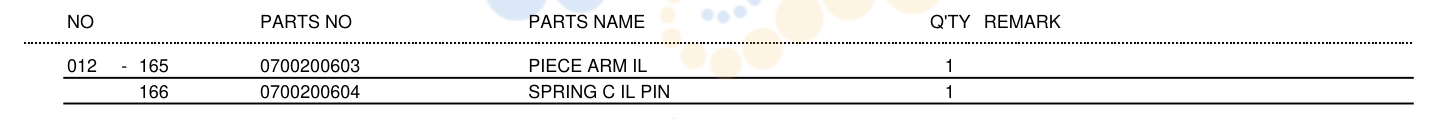

12. PARTS LIST DATE 2003/08/25 PAGE 15

№	Артикул	Описание
013		- 101 0700200346 FRAME PRESSURE
102	0700200347 запросить цену →	PLATE SLIDER
103	0700200348 запросить цену →	PIECE PRESSURE
104	0700200349 запросить цену →	SPRING C DEV PRESSURE
105	0700200350 запросить цену →	SPRING C PRESSPLATE
106	0700200351 запросить цену →	SPRING C KNOB
107	0700200352 запросить цену →	KNOB PRESSURE
108	0700200353 запросить цену →	PIECE CAM
109	0700200354 запросить цену →	SHAFT KNOB
110	0700200355 запросить цену →	BRACKET TONER SENSOR
111	0700200356 запросить цену →	PIECE PRESS SENSOR
112	0700200357 запросить цену →	SPRING C TONER SENSOR B
113	0700200358 запросить цену →	PCB TOS

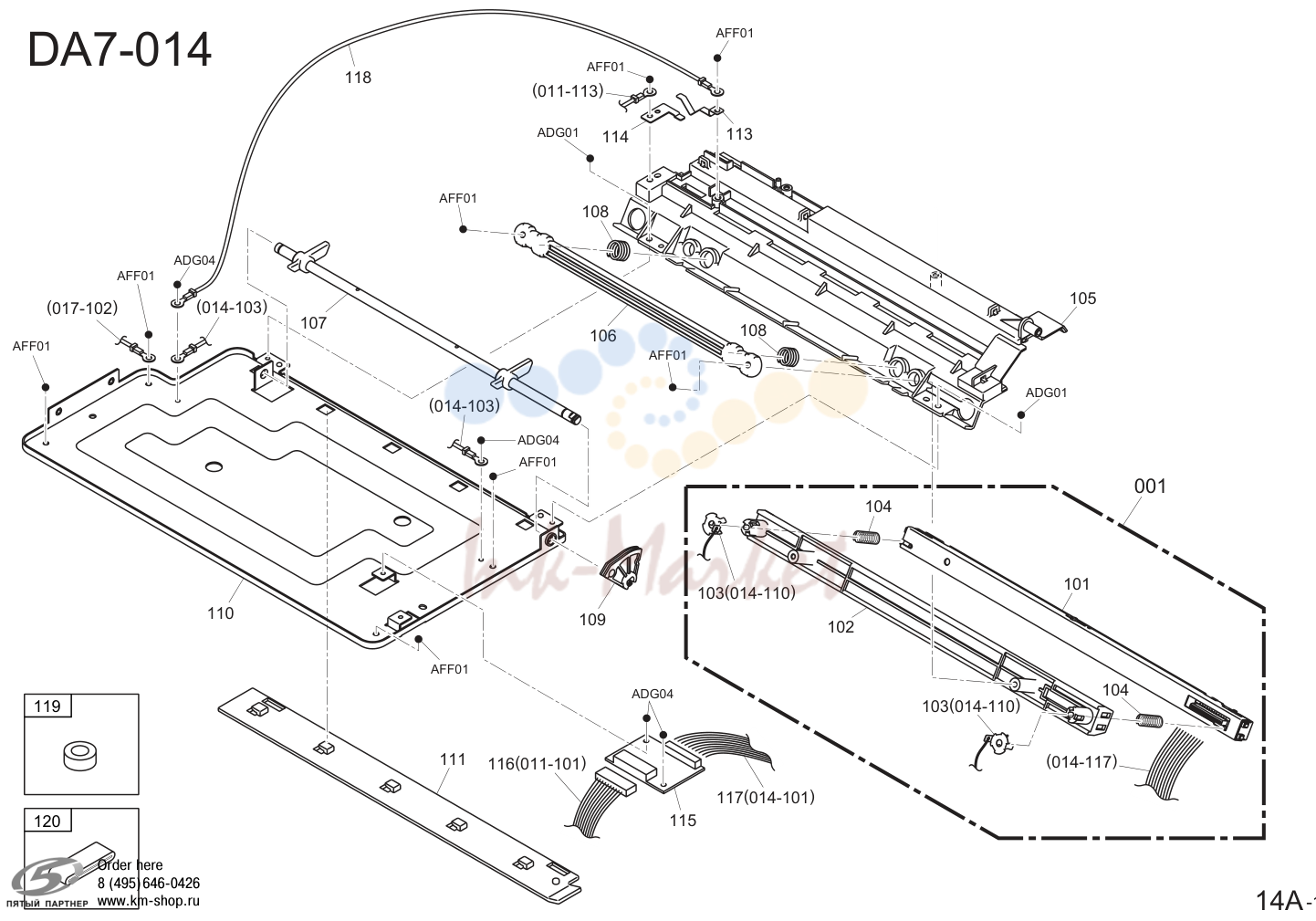

13. Order here

№	Артикул	Описание
014		- 001 0700200359 ASSY LED HEAD
105	0700200364 запросить цену →	GUIDE DRUM
106	0700200365 запросить цену →	STAY LED
107	0700200366 запросить цену →	SHAFT LED
108	0700200367 запросить цену →	SPRING C STAY LED
109	0700200368 запросить цену →	SUPPORTER WIRE LED
110	0700200369 запросить цену →	PLATE LED
111	0700200370 запросить цену →	GUIDE DEV
113	0700200372 запросить цену →	PLATE EARTH UPPER
114	0700200373 запросить цену →	PLATE FG DRUM
115	0700200374 запросить цену →	PCB CONNECT C
116	0700200375 запросить цену →	CBL-ASSY(CONNECT C-MAIN)
117	0700200376 запросить цену →	CBL-ASSY(CONNECT C-PRINTER_HEAD)
118	0700200605 запросить цену →	CBL-ASSY(PLATE_LED-GUIDE DRUM)
119	0700200606 запросить цену →	CORE
120	0700200607 запросить цену →	CORE

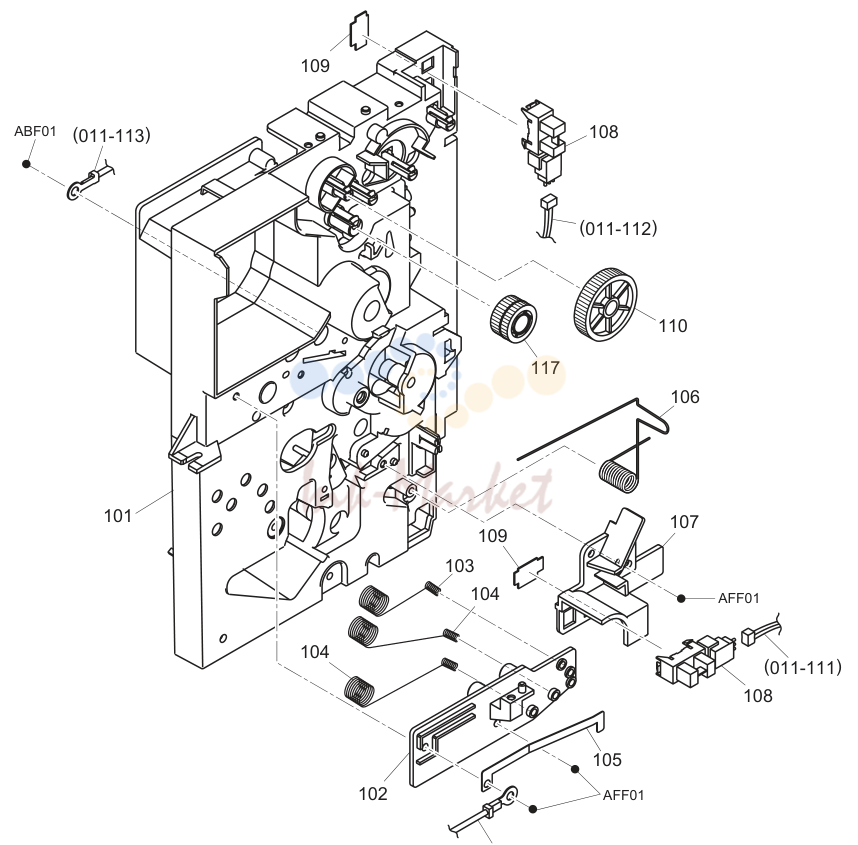

14. Order here

№	Артикул	Описание
015		- 101 0700200377 CHASSIS DRIVE
102	0700200378 запросить цену →	FRAME DRUM B
103	0700200379 запросить цену →	SPRING C FUSE
104	0700200380 запросить цену →	SPRING C HV
105	0700200381 запросить цену →	PLATE EARTH B
106	0700200382 запросить цену →	SPRING T FG A
107	0700200383 запросить цену →	GUIDE PRESS B
108	0700200384 запросить цену →	PHOTO INTERRUPTER
109	0700200385 запросить цену →	SENSOR STOPPER
110	0700200386 запросить цену →	GEAR
117	0700200387 запросить цену →	GEAR 17/22
124		132(011-102) AFF01
106		118 119 AFF01
8		(495) 646-0426 AFF01
016		- 001 0700200388 ASSY SHAFT JOINT
101	0700200389 запросить цену →	SPRING P BIAS TRANSFER
102	0700200390 запросить цену →	BRACKET SLND
103	0700200391 запросить цену →	GEAR 21 1.0
104	0700200392 запросить цену →	GEAR 59H/19
105	0700200393 запросить цену →	GEAR 35/19
106	0700200394 запросить цену →	GEAR 33H/37
107	0700200395 запросить цену →	GEAR 41/21
108	0700200396 запросить цену →	GEAR 20 1.0 A
115	0700200403 запросить цену →	GEAR
116	0700200404 запросить цену →	GEAR 22 0.8
117	0700200405 запросить цену →	GEAR 35 0.8
118	0700200406 запросить цену →	GEAR 34 0.8
119	0700200407 запросить цену →	STAY PICKUP
120	0700200408 запросить цену →	HOLDER BIAS
121	0700200409 запросить цену →	SPRING C BIAS
122	0700200410 запросить цену →	PIN BIAS
123	0700200411 запросить цену →	SPRING C BIAS B
124	0700200412 запросить цену →	PLATE HV A
125	0700200413 запросить цену →	SPRING C REGISTER GRAND
126	0700200414 запросить цену →	SPRING C EARTH SHAFT
127	0700200415 запросить цену →	SOLENOID
128	0700200416 запросить цену →	FAN
016		- 129 0700200417 BEARING D6
130	0700200418 запросить цену →	CBL-ASSY(CLEANING1-HV)
131	0700200419 запросить цену →	CBL-ASSY(CLEANING2-HV)
132	0700200420 запросить цену →	CBL-ASSY(DEVELOPER1-HV)
133	0700200421 запросить цену →	CBL-ASSY(DEVELOPER2-HV)
134	0700200422 запросить цену →	CBL-ASSY(CHARGER-HV)
135	0700200423 запросить цену →	CBL-ASSY(GRID-HV)
136	0700200424 запросить цену →	CBL-ASSY(TRANSFER-HV)
137	0700200425 запросить цену →	CBL-ASSY(RX MOTOR-CONNECT A)
138	0700200426 запросить цену →	FRAME DRIVE
139	0700200427 запросить цену →	GEAR 73H/23H
140	0700200428 запросить цену →	GEAR 61H 0.6
141	0700200429 запросить цену →	GEAR 54H/28H
142	0700200430 запросить цену →	SPRING C COUPLING
143	0700200431 запросить цену →	SPRING C PRESS GEAR
144	0700200432 запросить цену →	COUPLING
145	0700200433 запросить цену →	MOTOR(DRIVE)
146	0700200434 запросить цену →	CLAMP(FRAME DRIVE)
147	0700200435 запросить цену →	PLATE HV B
148	0700200436 запросить цену →	FG CABLE(FRAME DRIVE-PLATE EARTH C)
150	0700200437 запросить цену →	GEAR 57H/27H
151	0700200438 запросить цену →	STOPPER JAC
153	0700200439 запросить цену →	FG CABLE(FRAME DRIVE-STAY PICK UP)

15. This page is intentionally left blank

№	Артикул	Описание
017		- 101 0700200440 FRAME UPPER
102	0700200441 запросить цену →	FG CABLE(FRAME UPPER-PLATE LED)
103	0700200442 запросить цену →	DISCHARGE BRUSH F
104	0700200443 запросить цену →	GUIDE UPPER
105	0700200444 запросить цену →	PRESS ROLLER EXIT
106	0700200445 запросить цену →	FEELER PDS
107	0700200446 запросить цену →	SPRING C FEELER
108	0700200447 запросить цену →	PRESS ROLLER EXIT SIDE
109	0700200448 запросить цену →	SPRING C GUIDE FUSER
110	0700200449 запросить цену →	GUIDE FUSER
111	0700200450 запросить цену →	SENSOR STOPPER
112	0700200451 запросить цену →	ROLLER EXIT
113	0700200452 запросить цену →	BEARING D6
114	0700200453 запросить цену →	TX GEAR
115	0700200454 запросить цену →	PHOTO INTERRUPTER(GUIDE FUSER)

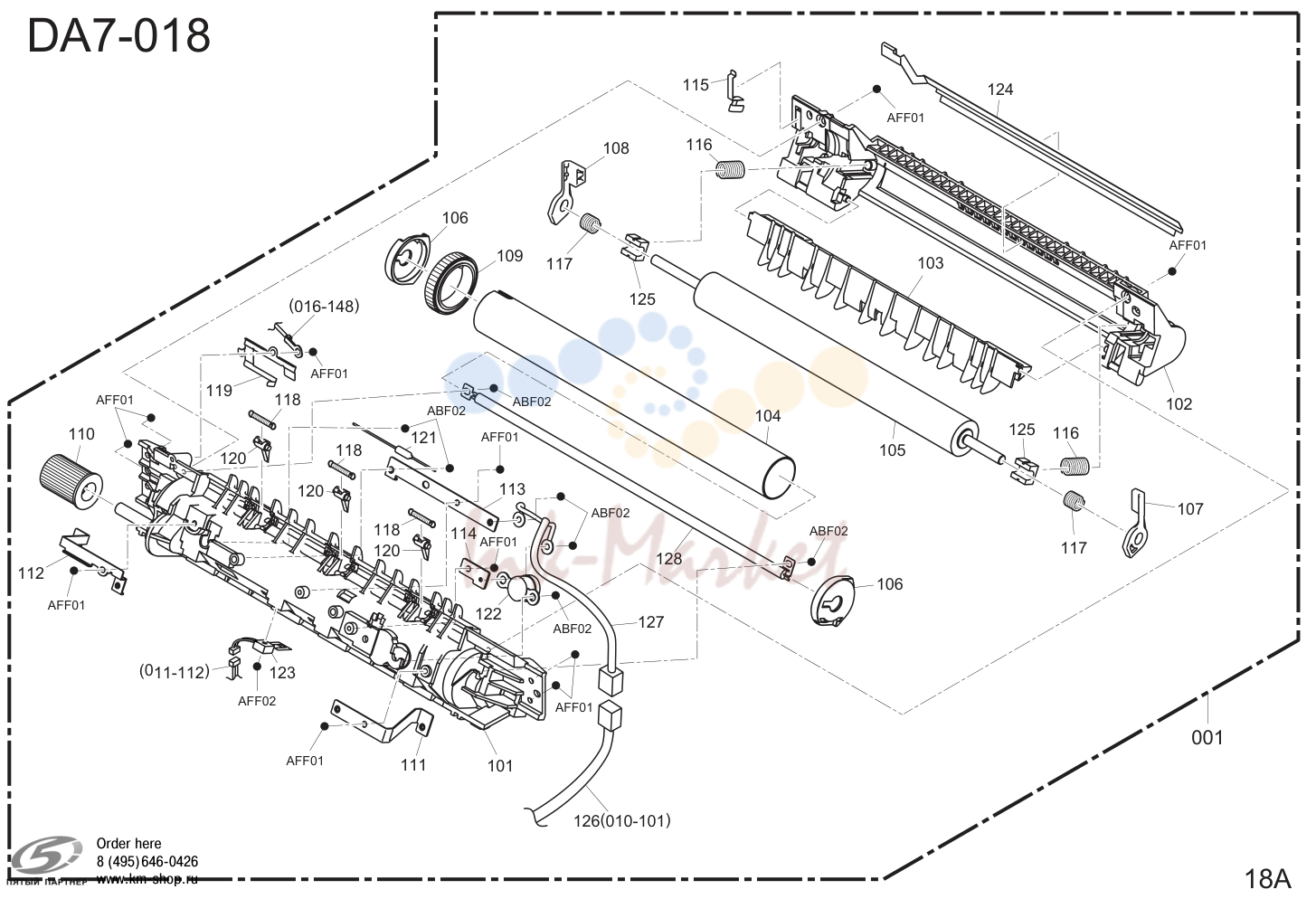

16. Order here

№	Артикул	Описание
019		- 101 0700200485 COVER JAM ACCESS
102	0700200486 запросить цену →	GUIDE UPPER JAC
103	0700200487 запросить цену →	GUIDE UPPER EXIT
104	0700200488 запросить цену →	SPRING T UPPER D
105	0700200489 запросить цену →	KNOB LOCK JAC
106	0700200490 запросить цену →	SPRING C LOCK JAC
107	0700200491 запросить цену →	BRACKET STOPPER
108	0700200492 запросить цену →	LABEL COVER JAM ACCESS
109	0700200493 запросить цену →	LABEL KNOB LOCK JAC
123	0700200494 запросить цену →	SHEET BLIND

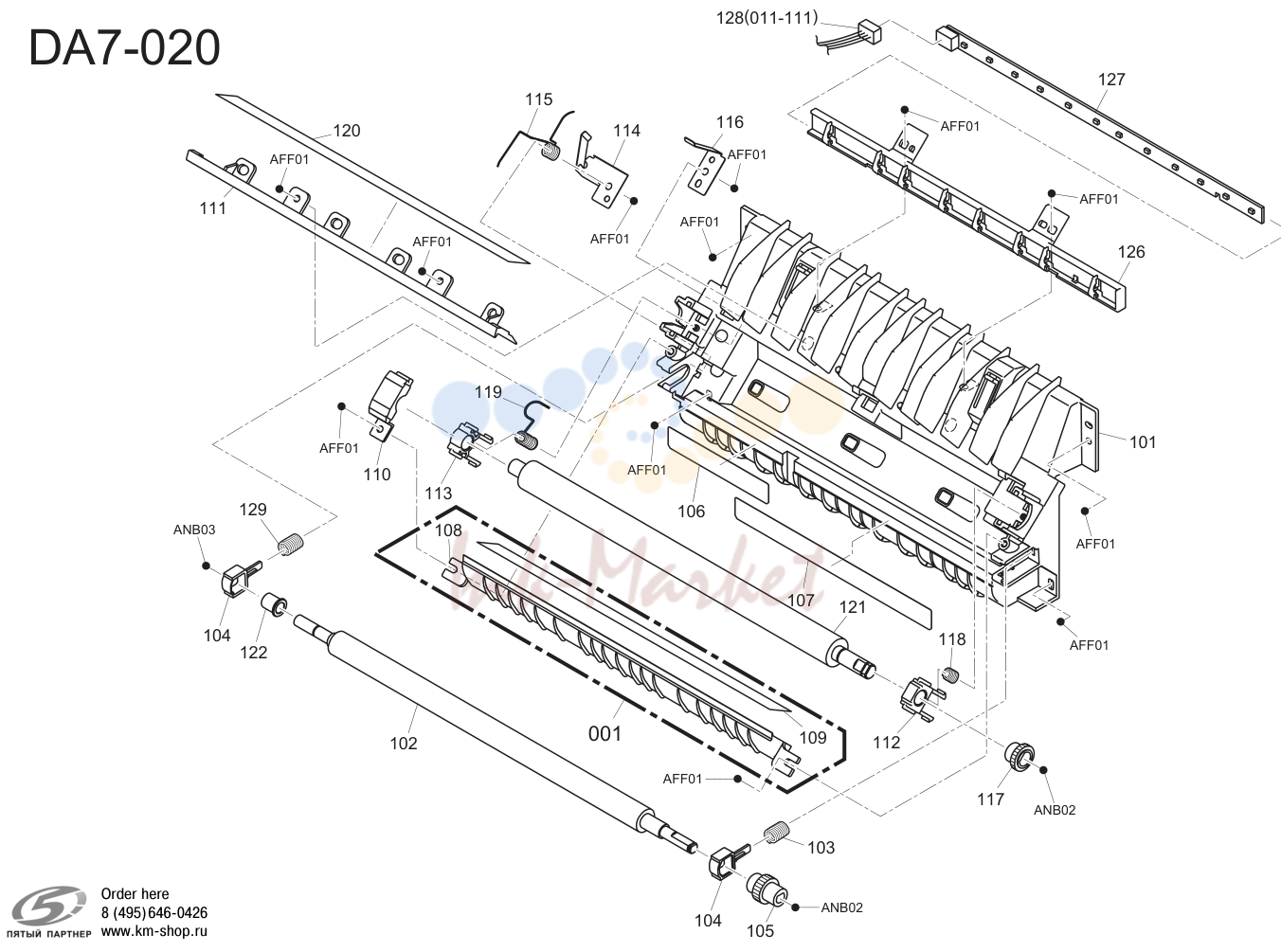

17. Order here

№	Артикул	Описание
020		- 001 0700200495 ASSY GUIDE PAPER TRANSFER A
101	0700200496 запросить цену →	GUIDE INNER
102	0700200497 запросить цену →	ROLLER REGISTER
103	0700200498 запросить цену →	SPRING C PRESS
104	0700200499 запросить цену →	BEARING PRESS
105	0700200500 запросить цену →	GEAR 16H 0.8
106	0700200501 запросить цену →	SHEET GUIDE PAPER B
107	0700200502 запросить цену →	SHEET GUIDE PAPER C
110	0700200505 запросить цену →	COVER BRACKET TRANSFER
111	0700200506 запросить цену →	GUIDE PAPER TRANSFER B
112	0700200507 запросить цену →	BRACKET TRANSFER F
113	0700200508 запросить цену →	BRACKET TRANSFER B
114	0700200509 запросить цену →	SPRING P FG JAC
115	0700200510 запросить цену →	SPRING C FG SHAFT B
116	0700200511 запросить цену →	PLATE FG
117	0700200512 запросить цену →	GEAR 25H 0.6
118	0700200513 запросить цену →	SPRING C TRANSFER
119	0700200514 запросить цену →	SPRING C BIAS TRANSFER
120	0700200515 запросить цену →	PLATE DISCHARGE
121	0700200516 запросить цену →	ROLLER TRANSFER
122	0700200517 запросить цену →	BEARING D6
126	0700200518 запросить цену →	BRACKET PCB LED
127	0700200519 запросить цену →	PCB ERS LAMP
128	0700200520 запросить цену →	CBL-ASSY(ERS LAMP)
129	0700200608 запросить цену →	SPRING C PRESS B

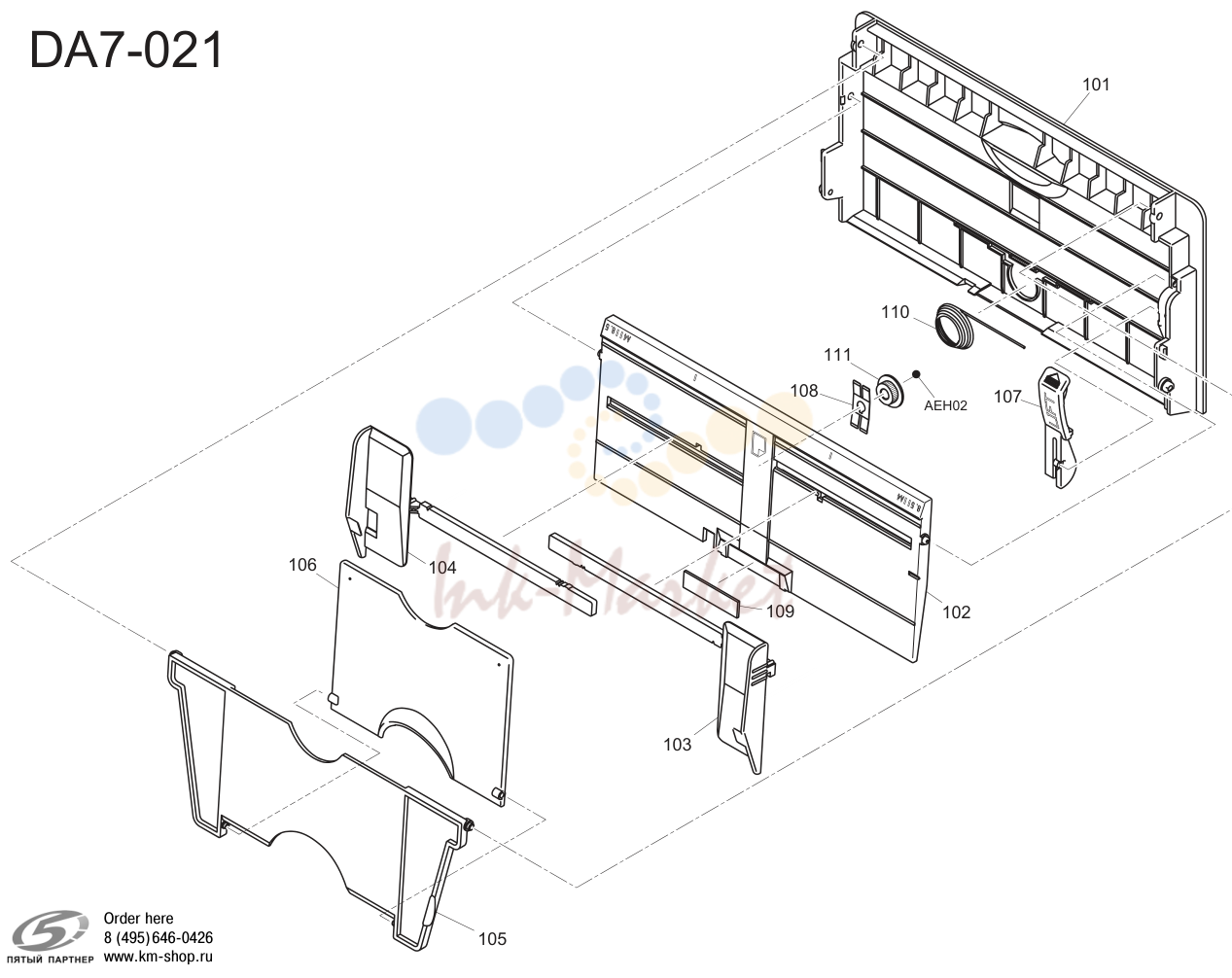

18. Order here

№	Артикул	Описание
021		- 101 0700200521 TRAY A MP
102	0700200522 запросить цену →	FLAPPER MP
103	0700200523 запросить цену →	GUIDE SIDE F MP
104	0700200524 запросить цену →	GUIDE SIDE B MP
105	0700200525 запросить цену →	TRAY B MP
106	0700200526 запросить цену →	TRAY C MP
107	0700200527 запросить цену →	KNOB FLAPPER MP
108	0700200528 запросить цену →	SPRING P PINION
109	0700200529 запросить цену →	MP FLAPPER PAD
110	0700200530 запросить цену →	SPRING C FLAPPER MP
111	0700200531 запросить цену →	GEAR

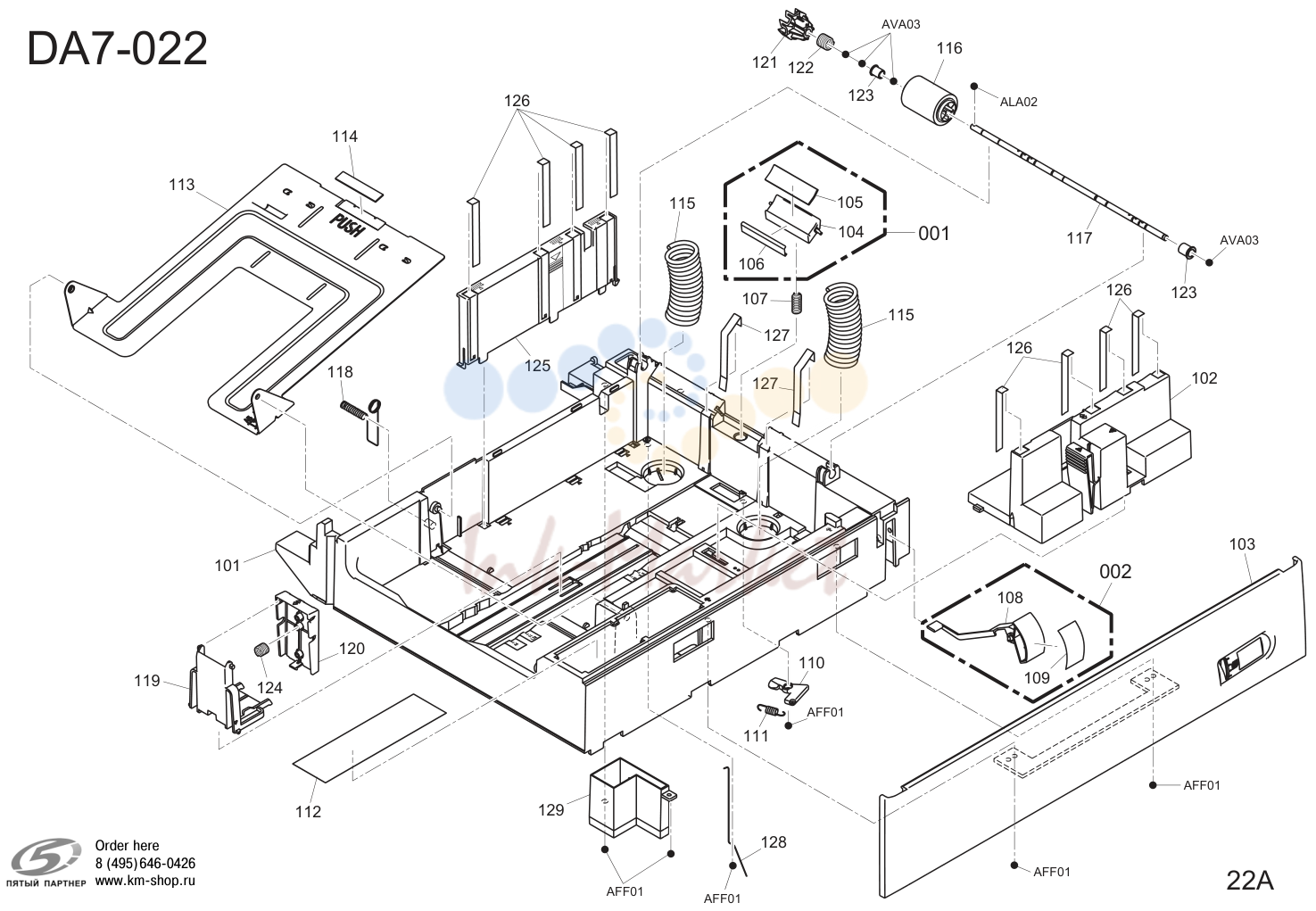

19. Order here 128

№	Артикул	Описание
022		- 001 0700200533 ASSY PIECE PRESSURE
002	0700200534 запросить цену →	ASSY INDICATOR
101	0700200535 запросить цену →	CASSETTE
102	0700200536 запросить цену →	GUIDE SIDE
103	0700200537 запросить цену →	COVER CST
107	0700200541 запросить цену →	SPRING C PRESSURE
110	0700200544 запросить цену →	FLAP STOPPER
111	0700200545 запросить цену →	SPRING C FLAP STOPPER
112	0700200546 запросить цену →	LABEL CST
113	0700200547 запросить цену →	FLAPPER
114	0700200548 запросить цену →	PAD FLAPPER
115	0700200549 запросить цену →	SPRING C FLAPPER
116	0700200550 запросить цену →	ROLLER PICKUP CST
117	0700200551 запросить цену →	SHAFT PICKUP CST
118	0700200552 запросить цену →	SPRING C FG CST A
119	0700200553 запросить цену →	GUIDE END A
120	0700200554 запросить цену →	GUIDE END B
121	0700200555 запросить цену →	COUPLING APF
122	0700200556 запросить цену →	SPRING C APF
123	0700200557 запросить цену →	BEARING D6
124	0700200558 запросить цену →	SPRING C END GUIDE
125	0700200559 запросить цену →	GUIDE SIDE B
126	0700200560 запросить цену →	SHEET CST C
127	0700200561 запросить цену →	SHEET CST B
