Содержание
- Внешние детали (P1)
- 150 paper cassette (P2)
- 550 paper cassette (P3)
- Подача бумаги секция (P4)
- Подача бумаги секция (P5)
- P/h печь (закрепление) секция (P6)
- Выход бумаги секция (P7)
- Выход бумаги секция (P8)
- Drive секция (P9)
- Electrical components (P10)
- Pf-505 (P11)
- Pf-505 (P12)
- Pf-505 (P13)
- Ad-508 (P14)
- Sf-603 (P15)

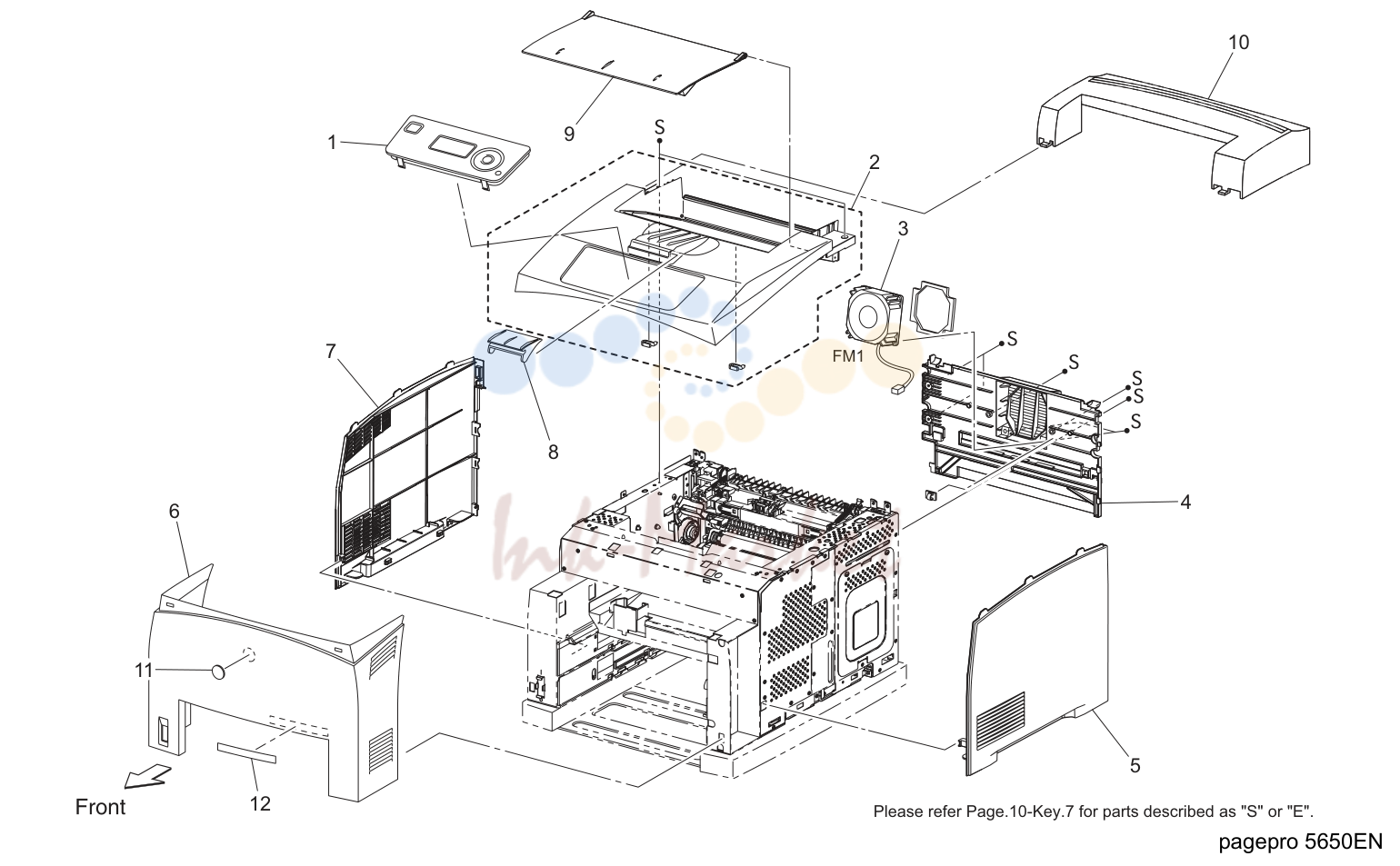

Внешние детали (P1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX M71A 01 запросить цену → | Operation панель 34ppm | |
| 2 | A0DX PP2X 01 запросить цену → | Комплект top крышка | |
| 3 | A0DX PP16 00 запросить цену → | Вентилятор main 80 | |
| 4 | A0DX PP1U 00 запросить цену → | Крышка rear | |
| 5 | A0DX PP24 00 запросить цену → | Крышка right | |
| 6 | A0DX PP2P 00 запросить цену → | Крышка front | |
| 7 | A0DX PP23 00 запросить цену → | Крышка left | |
| 8 | A0DX PP2R 00 запросить цену → | Крышка stopper | |
| 9 | A0DX PP21 00 запросить цену → | Крышка open | |
| 10 | A0DX PP30 00 запросить цену → | Крышка exit j2 500 | |
| 11 | A00F 9420 00 запросить цену → | Label | |
| 12 | A0DX 9411 00 запросить цену → | Label pagepro5650 |

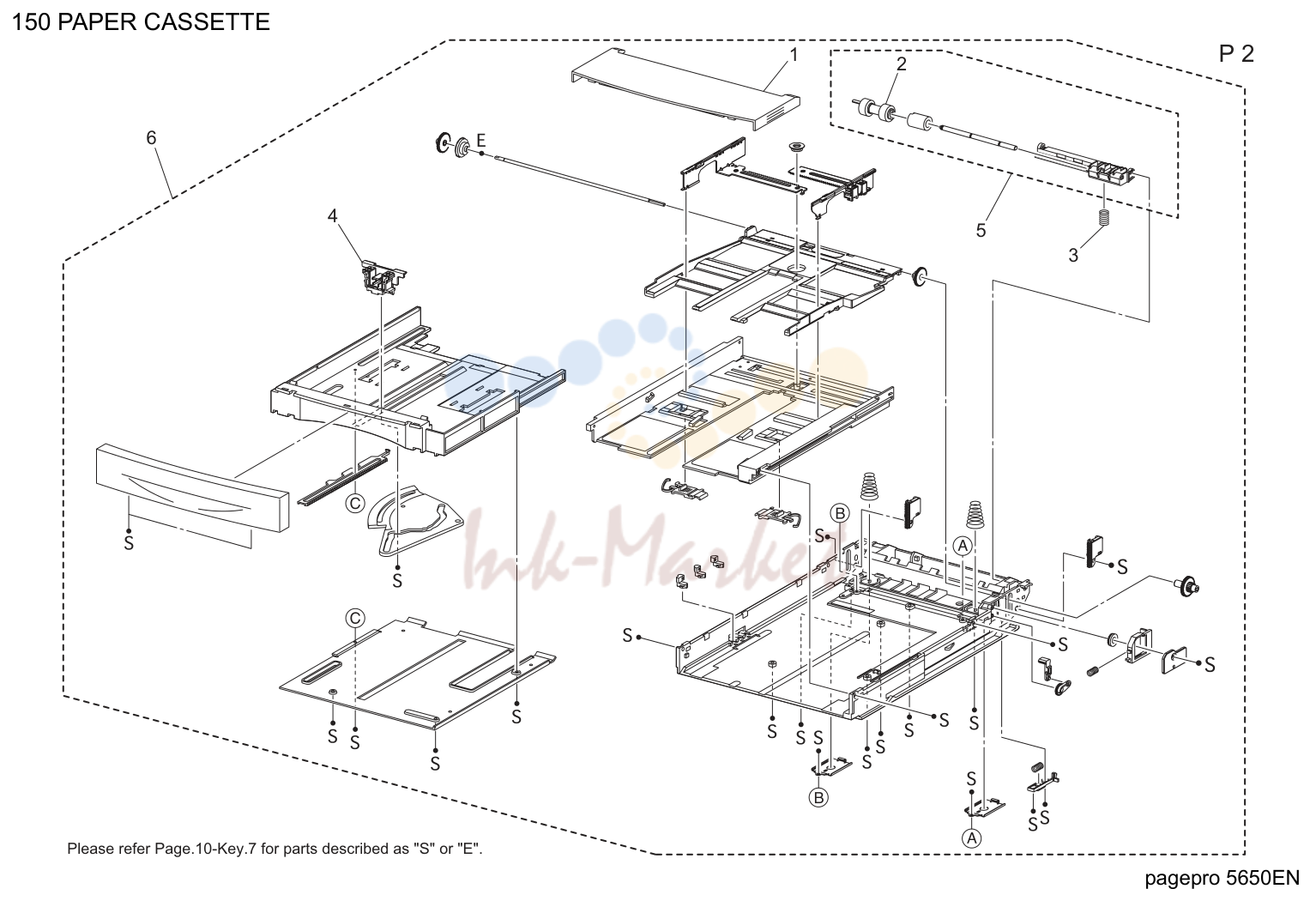

150 paper cassette (P2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP20 00 запросить цену → | Крышка cst | |
| 2 | A0DX PP1R 00 запросить цену → | Roll в сборе retard | |
| 3 | A0DX PP2D 00 запросить цену → | Пружина retard | |
| 4 | A0DX PP0A 00 запросить цену → | Направляющая end 150 | |
| 5 | A0DX PP01 00 запросить цену → | Держатель в сборе retard | |
| 6 | A0DX PP0C 00 запросить цену → | 150 paper cassette |

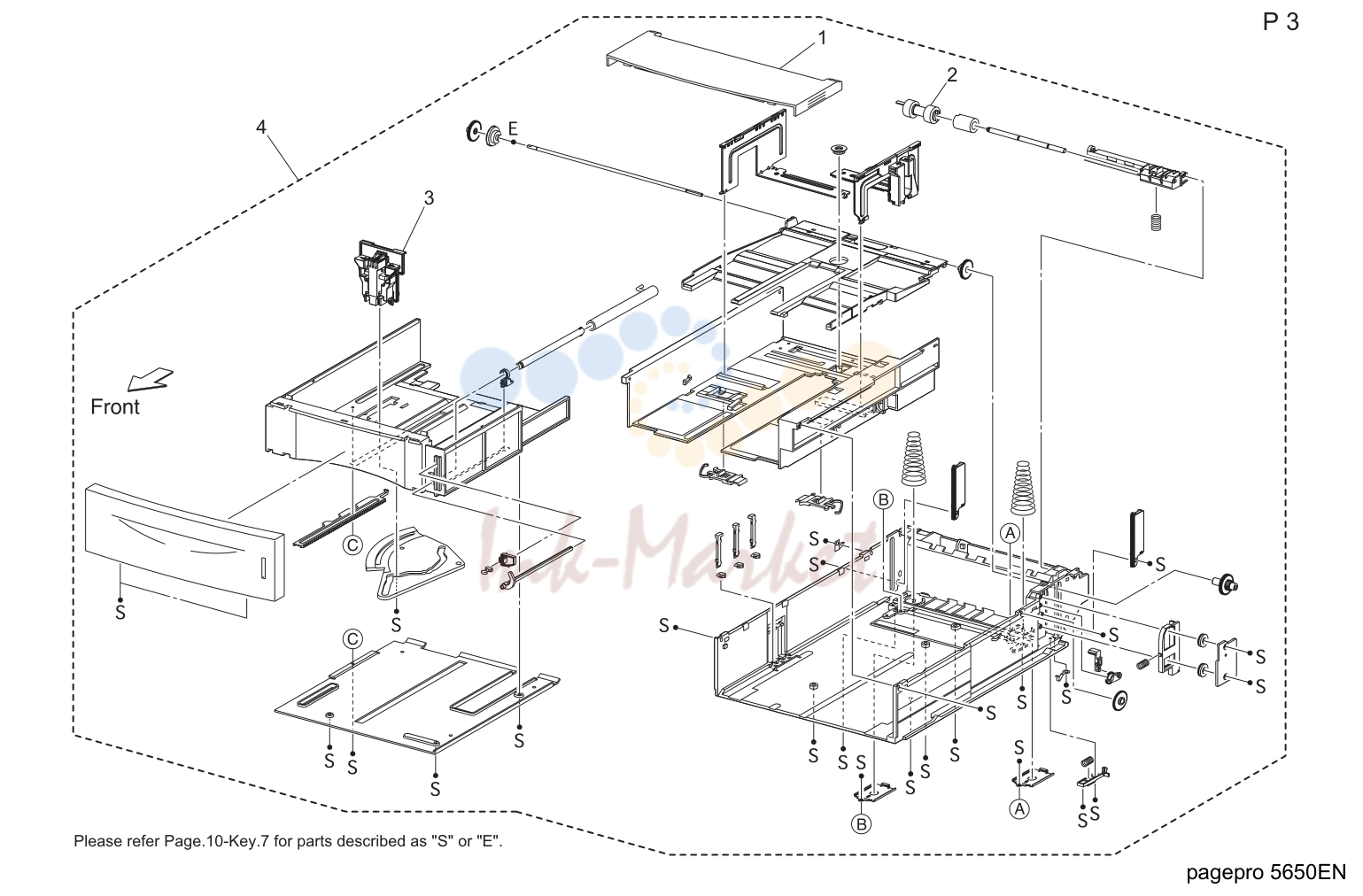

550 paper cassette (P3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP20 00 запросить цену → | Крышка cst | |
| 2 | A0DX PP1R 00 запросить цену → | Roll в сборе retard | |
| 3 | A0DX PP09 00 запросить цену → | Направляющая end 550 | |
| 4 | A0DX PP0D 00 запросить цену → | 550 paper cassette |

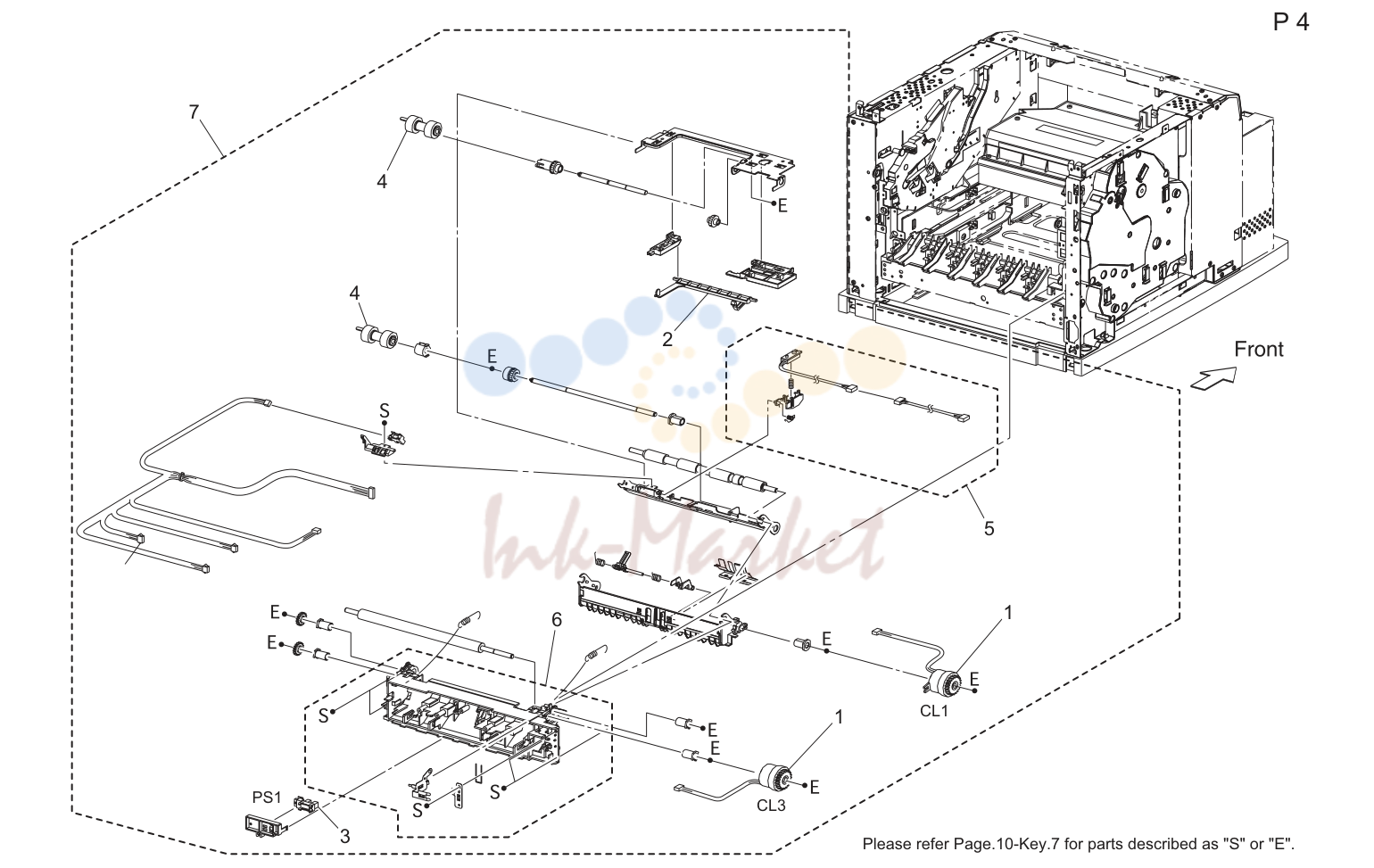

Подача бумаги секция (P4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP11 00 запросить цену → | Муфта в сборе ph | |
| 2 | A0DX PP10 00 запросить цену → | Actuator no paper | |
| 3 | A0DX PP2H 00 запросить цену → | Датчик oct | |
| 4 | A0DX PP1R 00 запросить цену → | Roll в сборе retard | |
| 5 | A0DX PP1G 00 запросить цену → | Датчик тонер в сборе | |
| 6 | A0DX PP2V 00 запросить цену → | Комплект chute regi | |
| 7 | A0DX PP1V 00 запросить цену → | 150-45 feeder в сборе |

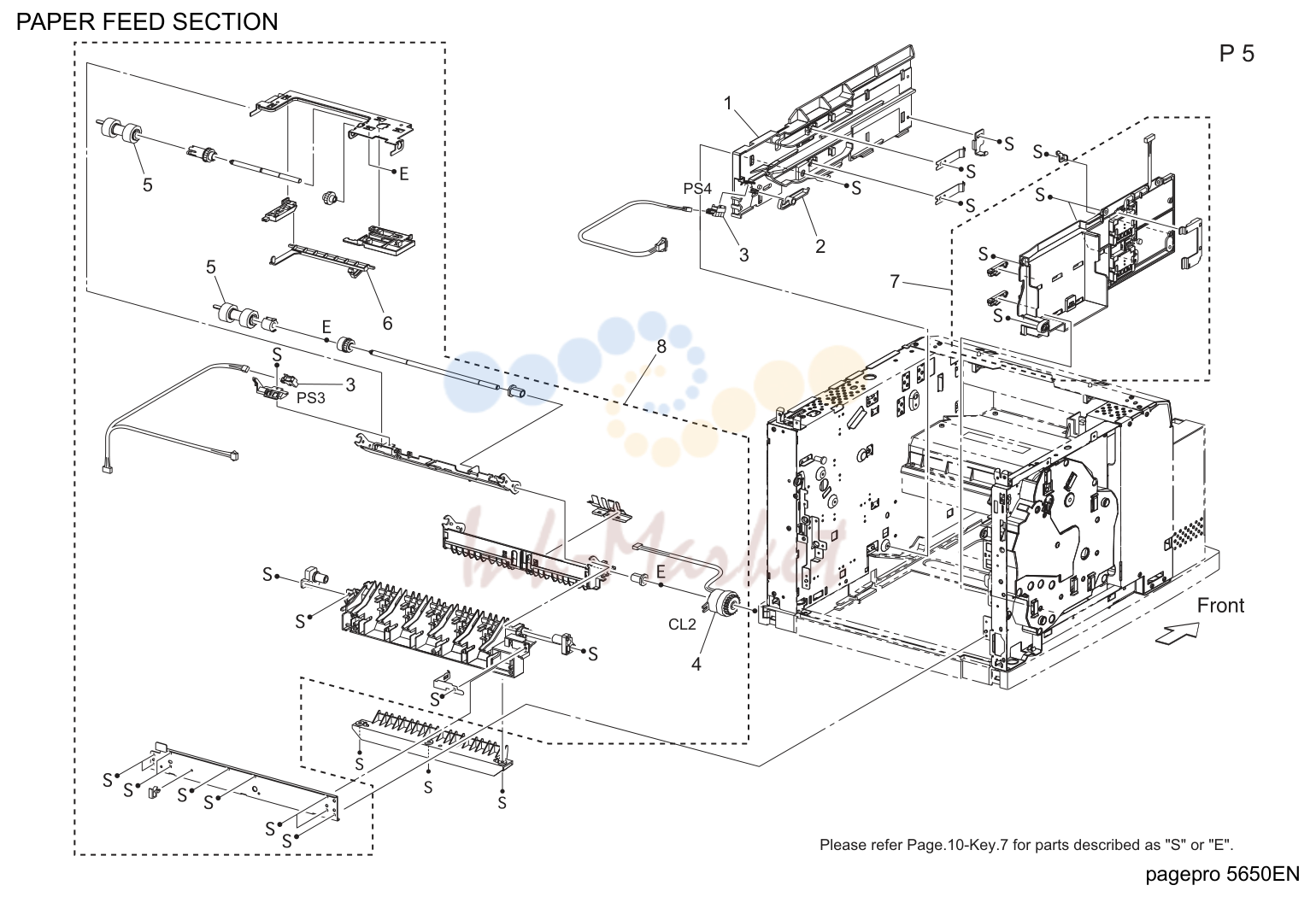

Подача бумаги секция (P5)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP06 00 запросить цену → | Направляющая tray right | |
| 2 | A0DX PP0Y 00 запросить цену → | Actuator | |
| 3 | A0DX PP2H 00 запросить цену → | Датчик oct | |
| 4 | A0DX PP11 00 запросить цену → | Муфта в сборе ph | |
| 5 | A0DX PP1R 00 запросить цену → | Roll в сборе retard | |
| 6 | A0DX PP10 00 запросить цену → | Actuator no paper | |
| 7 | A0DX PP07 00 запросить цену → | Направляющая tray left | |
| 8 | A0DX PP04 00 запросить цену → | Feeder2 в сборе 250 |

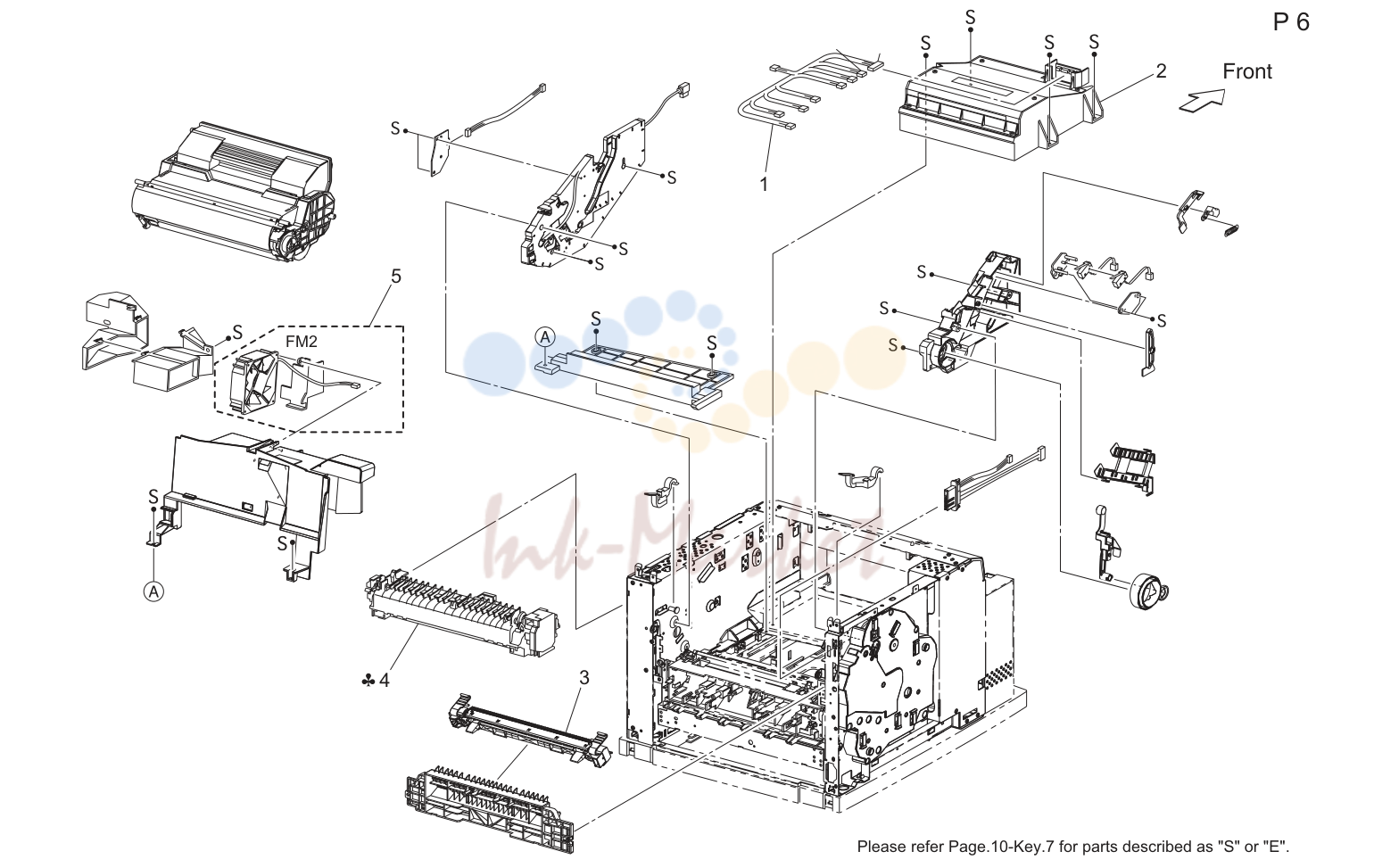

P/h печь (закрепление) секция (P6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP2N 00 запросить цену → | Жгут в сборе ros 34ppm | |
| 2 | A0DX PP0G 00 запросить цену → | Ros в сборе 45ppm | |
| 3 | A0DX PP2B 00 запросить цену → | Housing в сборе btr | |
| 4 | A0DX PP1W 00 запросить цену → | Печь в сборе 45ppm 110v | |
| 4 | A0DX PP1X 00 запросить цену → | Печь в сборе 45ppm 220v | |
| 5 | A0DX PP1C 00 запросить цену → | Вентилятор sub |

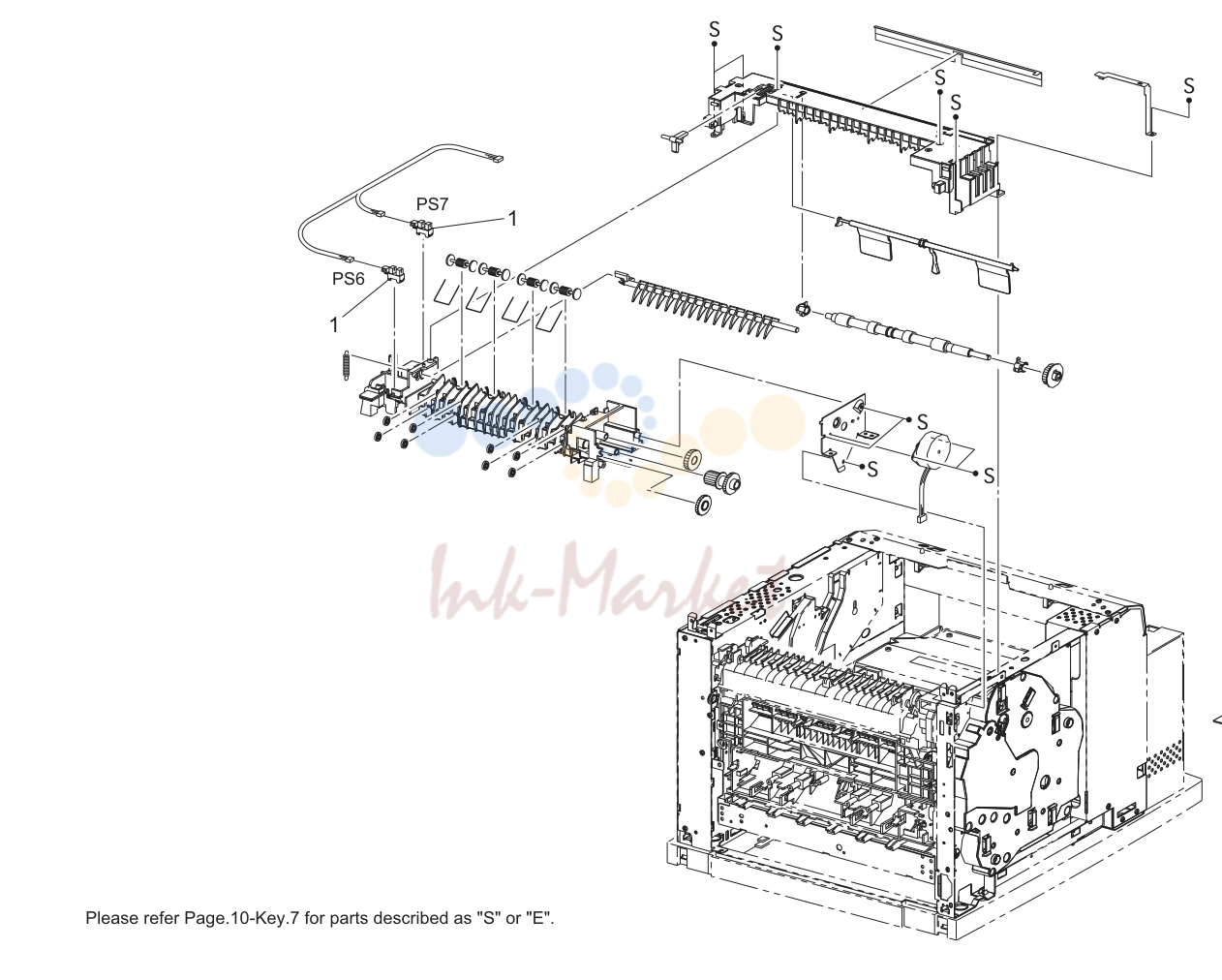

Выход бумаги секция (P7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP2H 00 запросить цену → | Датчик oct |

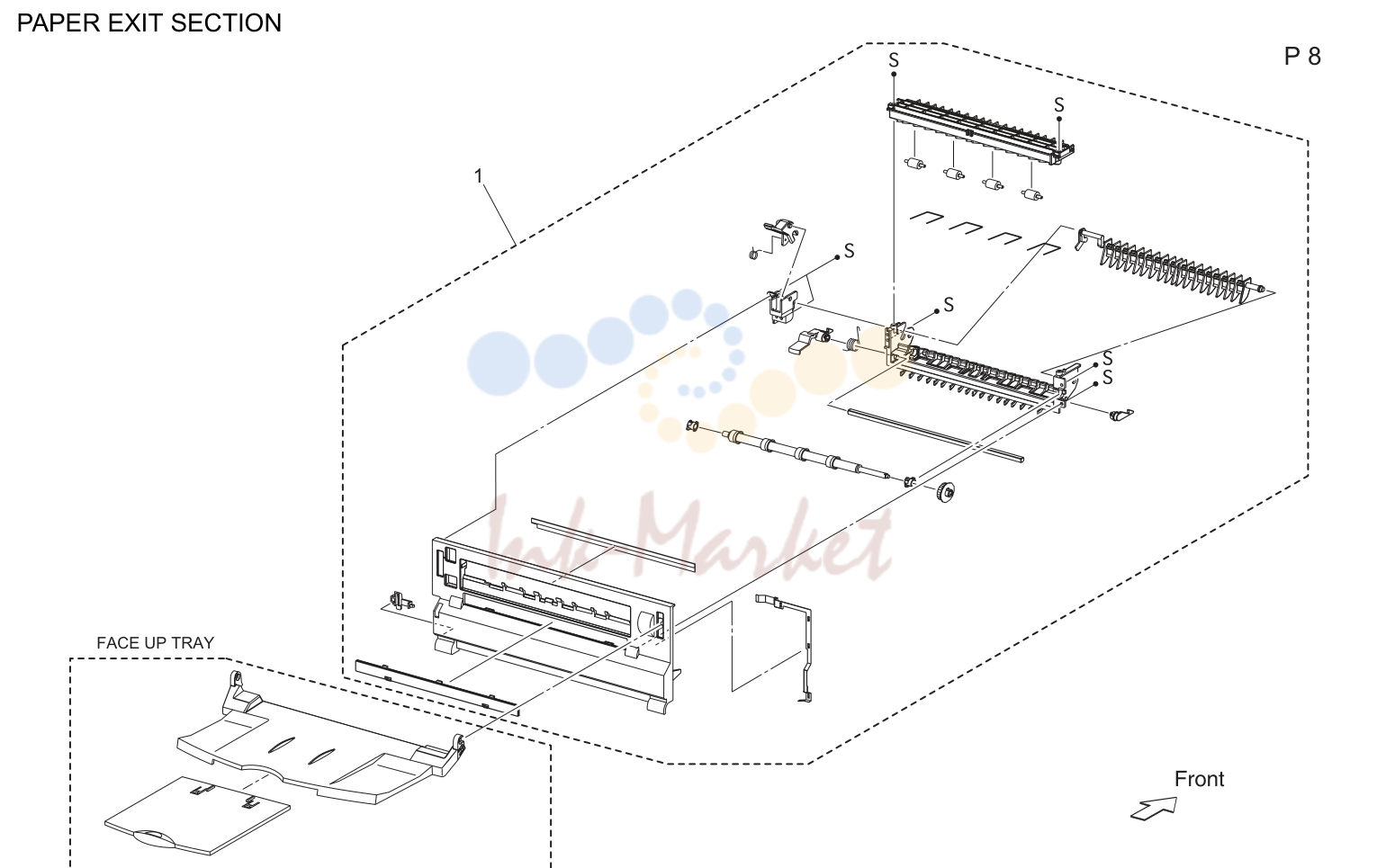

Выход бумаги секция (P8)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP0J 00 запросить цену → | Крышка rear 500 34ppm |

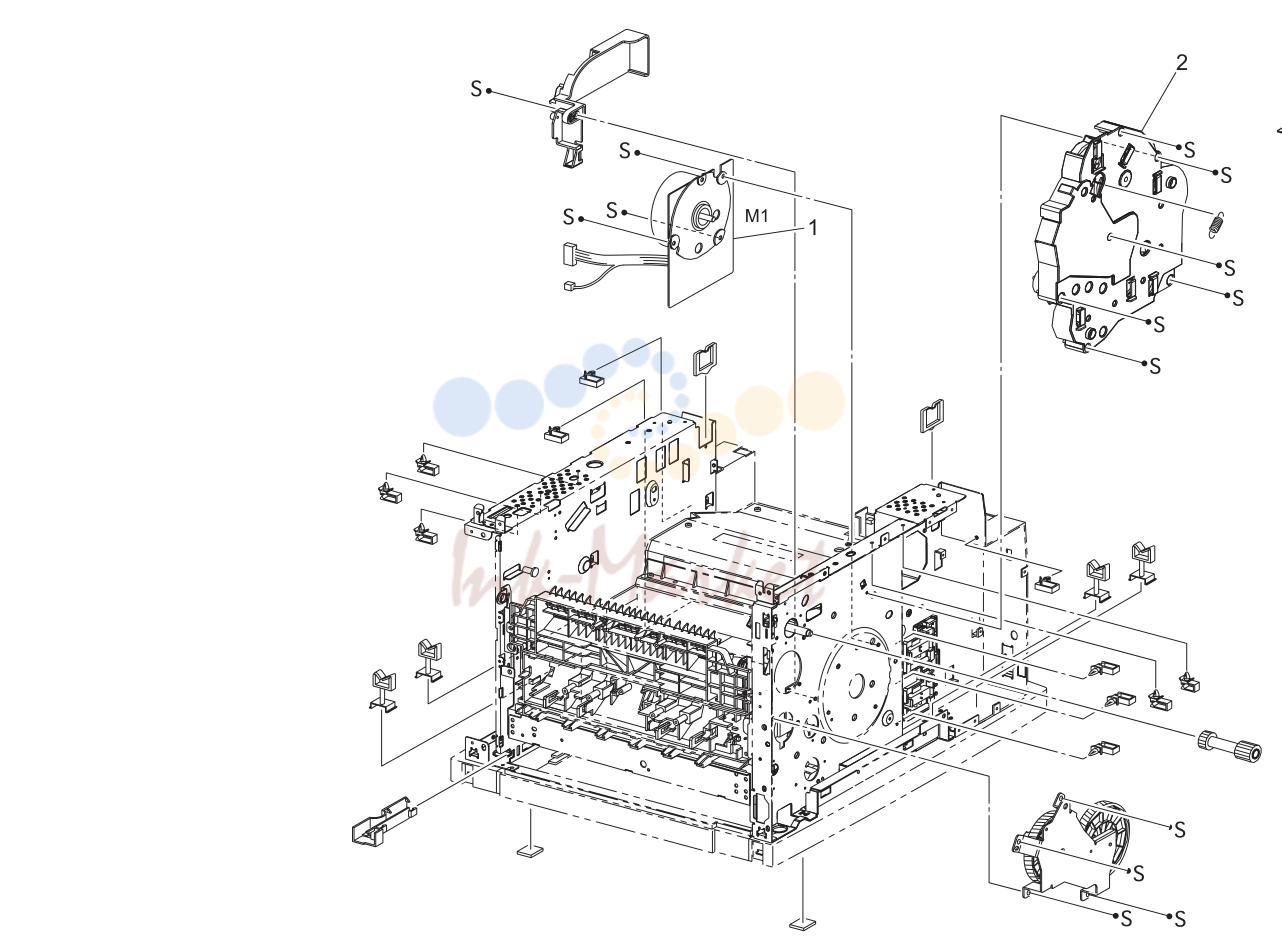

Drive секция (P9)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP1D 00 запросить цену → | Main мотор | |
| 2 | A0DX PP1Y 00 запросить цену → | Шестерня в сборе housing |

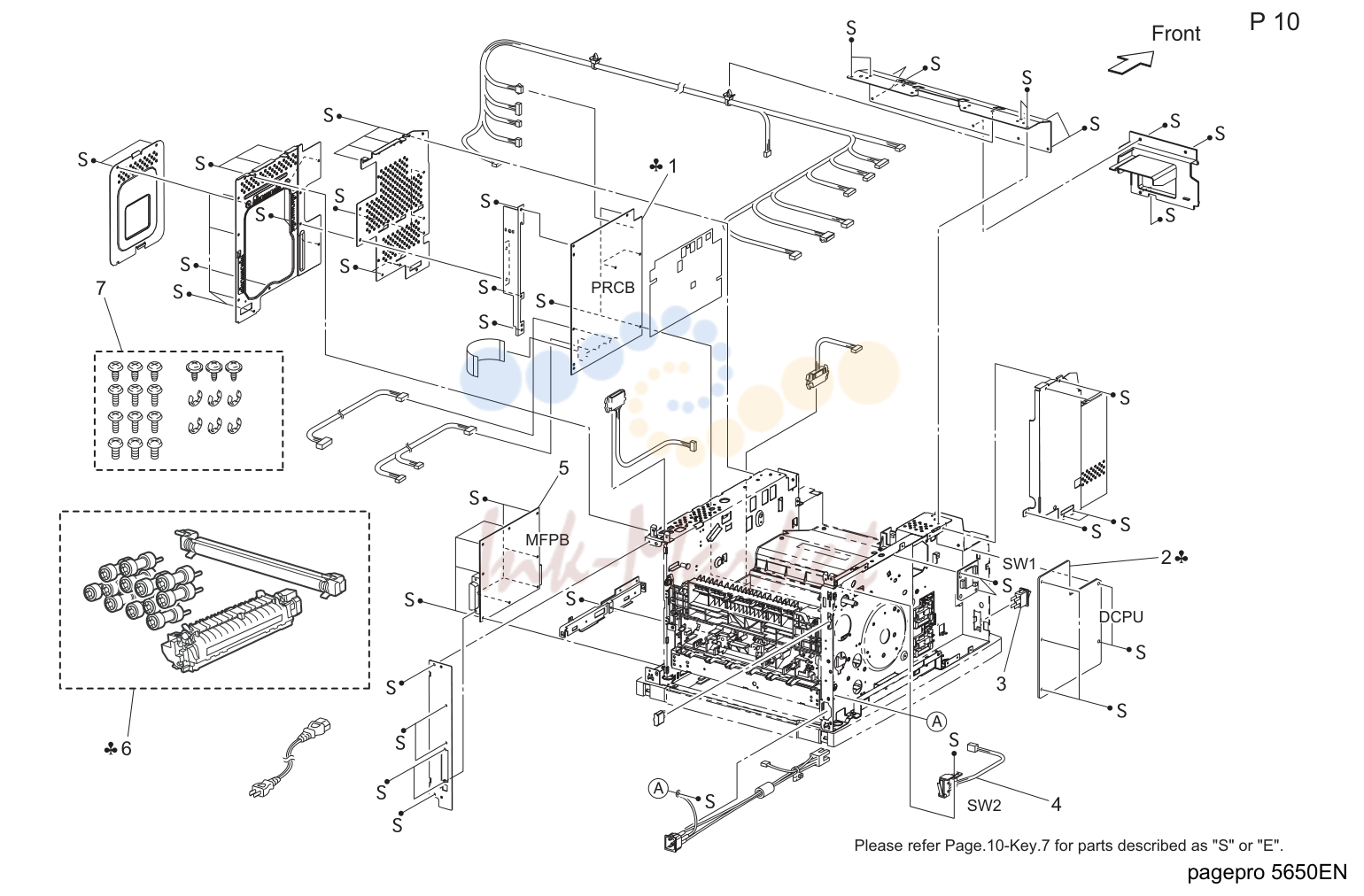

Electrical components (P10)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP2T 01 запросить цену → | Hvps/mcu 45ppm 1200dpi 110v | |
| 1 | A0DX PP39 01 запросить цену → | Плата ess 45ppm | |
| 2 | A0DX PP0Q 00 запросить цену → | Lvps 110v | |
| 2 | A0DX PP0R 00 запросить цену → | Lvps 220v | |
| 3 | A0DX PP0T 00 запросить цену → | Power выключатель | |
| 4 | A0DX PP0X 00 запросить цену → | Interlock s/w rear | |
| 5 | A0DX M711 05 запросить цену → | Contролик плата в сборе | |
| 7 | A0DX PP33 00 запросить цену → | Комплект screw |

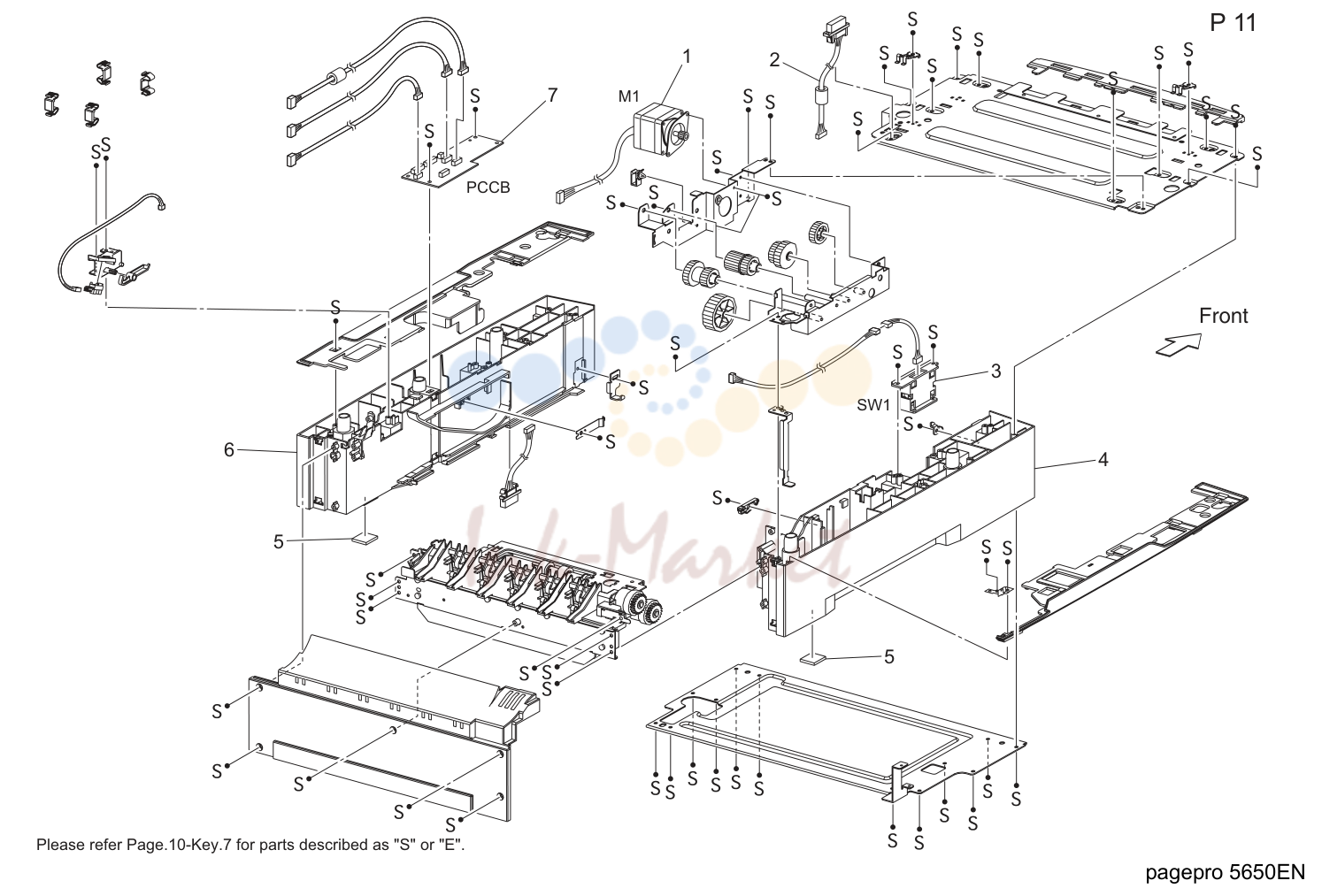

Pf-505 (P11)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP1E 00 запросить цену → | Мотор в сборе opt fdr | |
| 2 | A0DX PP2M 00 запросить цену → | Жгут в сборе fdr2 | |
| 3 | A0DX PP0V 00 запросить цену → | Opt в сборе size | |
| 4 | A0DX PP2G 00 запросить цену → | Рама cvr l550 | |
| 5 | A0DX PP00 00 запросить цену → | Foot | |
| 6 | A0DX PP25 00 запросить цену → | Рама cvr r550 | |
| 7 | A0DX PP2J 00 запросить цену → | Платаa feeder 550 |

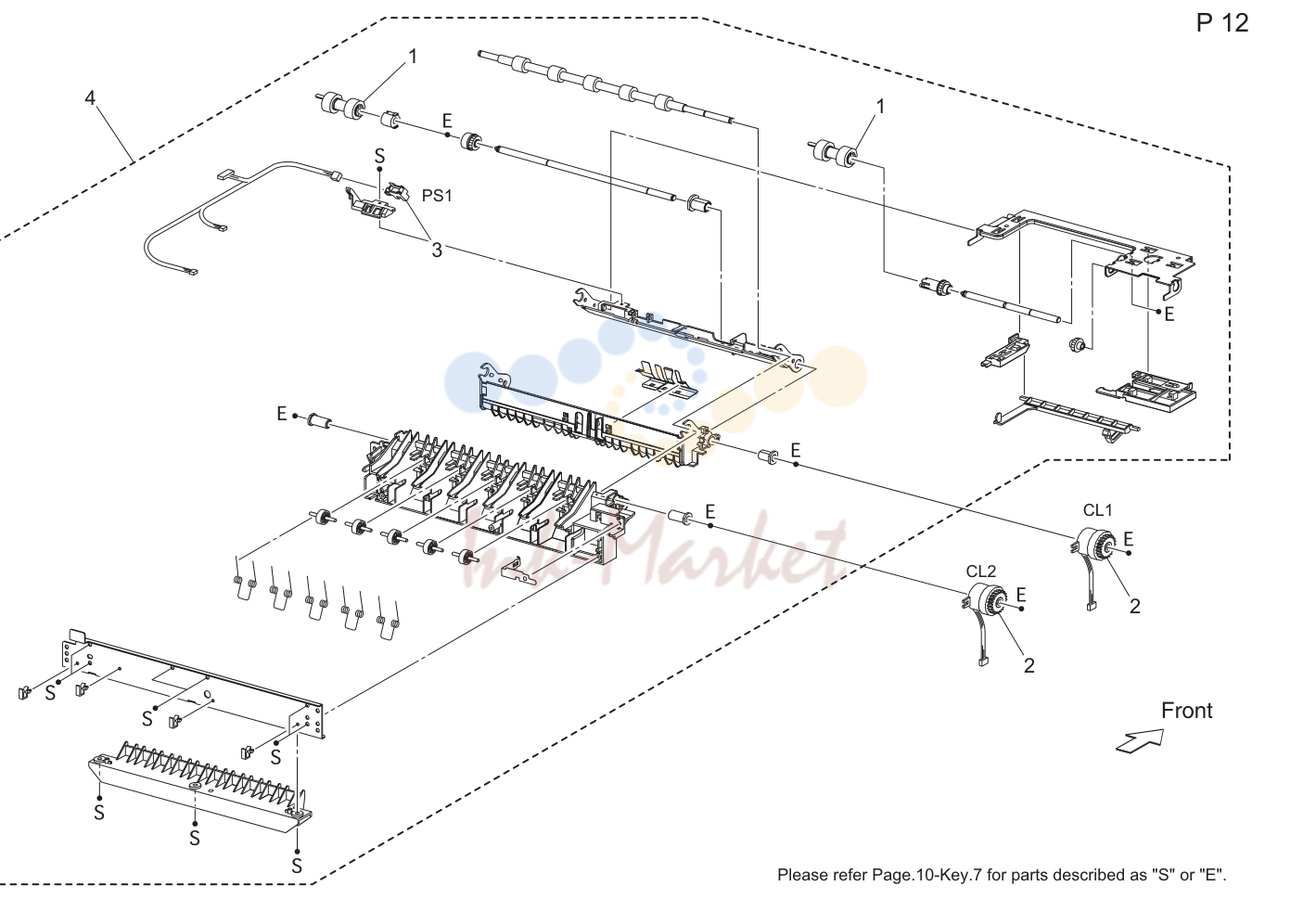

Pf-505 (P12)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP1R 00 запросить цену → | Roll в сборе retard | |
| 2 | A0DX PP11 00 запросить цену → | Муфта в сборе ph | |
| 3 | A0DX PP2H 00 запросить цену → | Датчик oct | |
| 4 | A0DX PP05 00 запросить цену → | 550 feeder option |

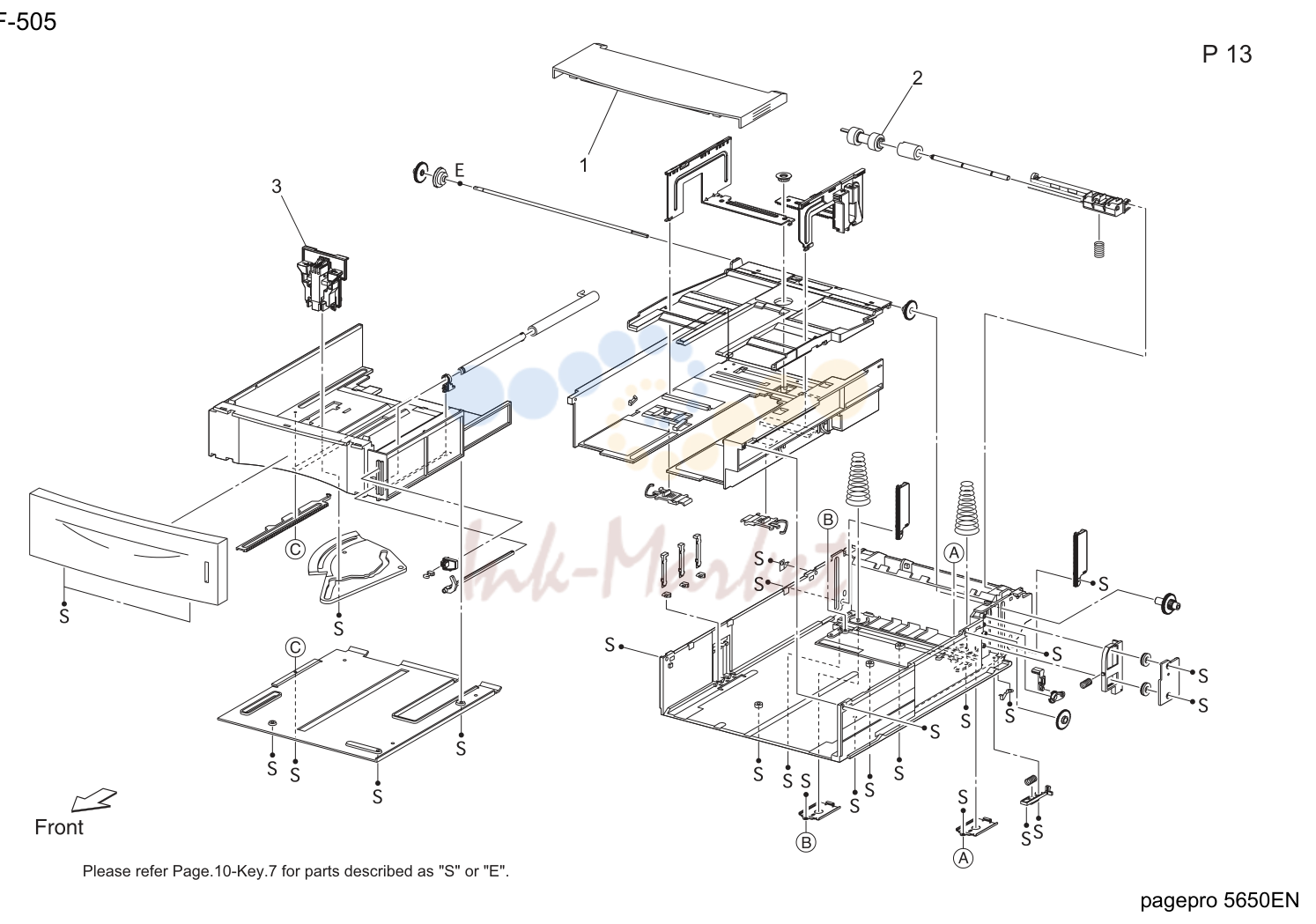

Pf-505 (P13)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP20 00 запросить цену → | Крышка cst | |
| 2 | A0DX PP1R 00 запросить цену → | Roll в сборе retard | |
| 3 | A0DX PP09 00 запросить цену → | Направляющая end 550 |

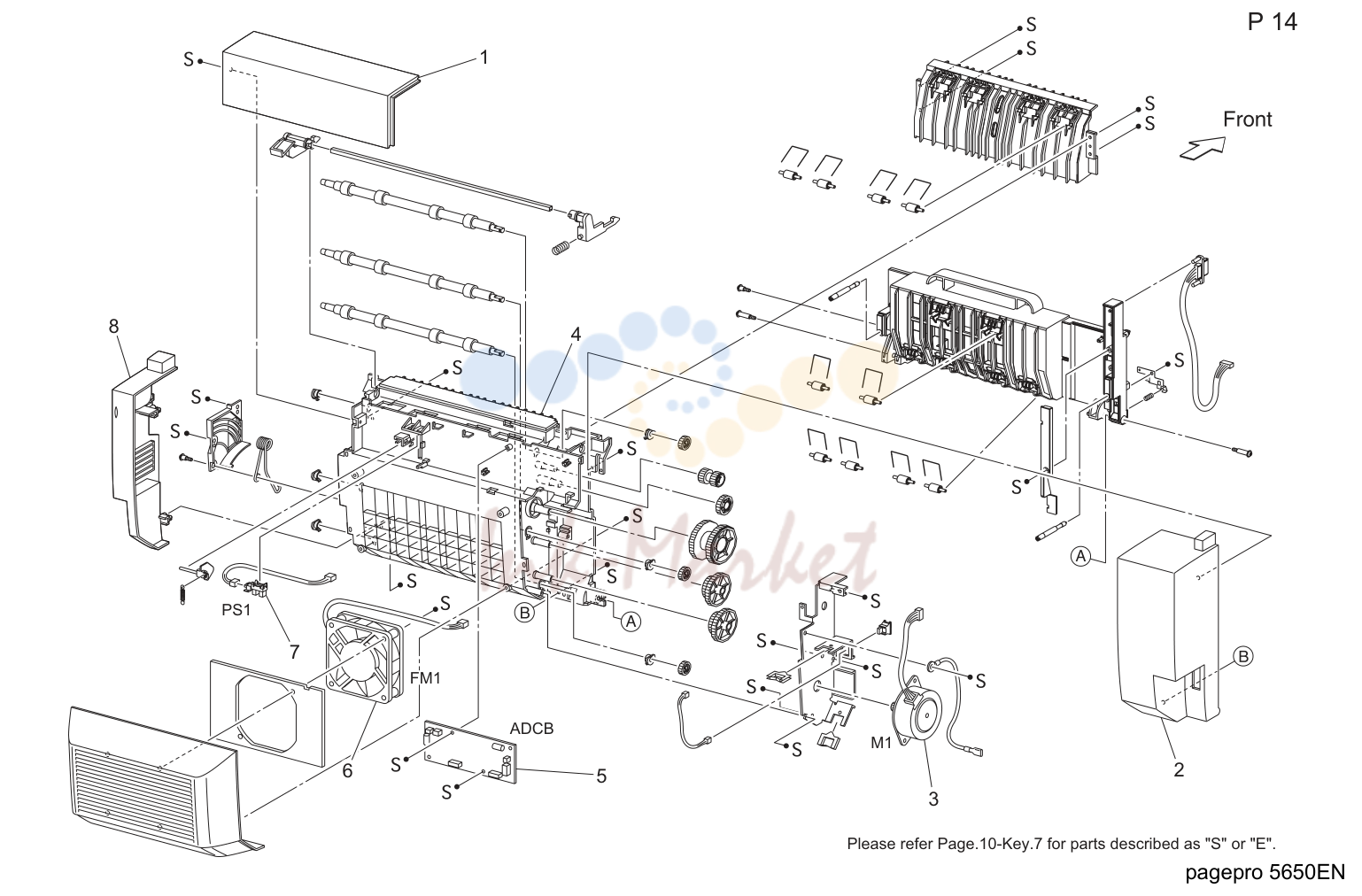

Ad-508 (P14)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP2F 01 запросить цену → | Крышка top | |
| 2 | A0DX PP28 01 запросить цену → | Крышка left | |
| 3 | A0DX PP13 00 запросить цену → | Мотор дуплекс | |
| 4 | A0DX PP2E 01 запросить цену → | Крышка hsg dup | |
| 5 | A0DX PP2K 00 запросить цену → | Платаa дуплекс | |
| 6 | A0DX PP17 00 запросить цену → | Вентилятор dup | |
| 7 | A0DX PP1F 00 запросить цену → | Датчик dup | |
| 8 | A0DX PP29 01 запросить цену → | Крышка right |

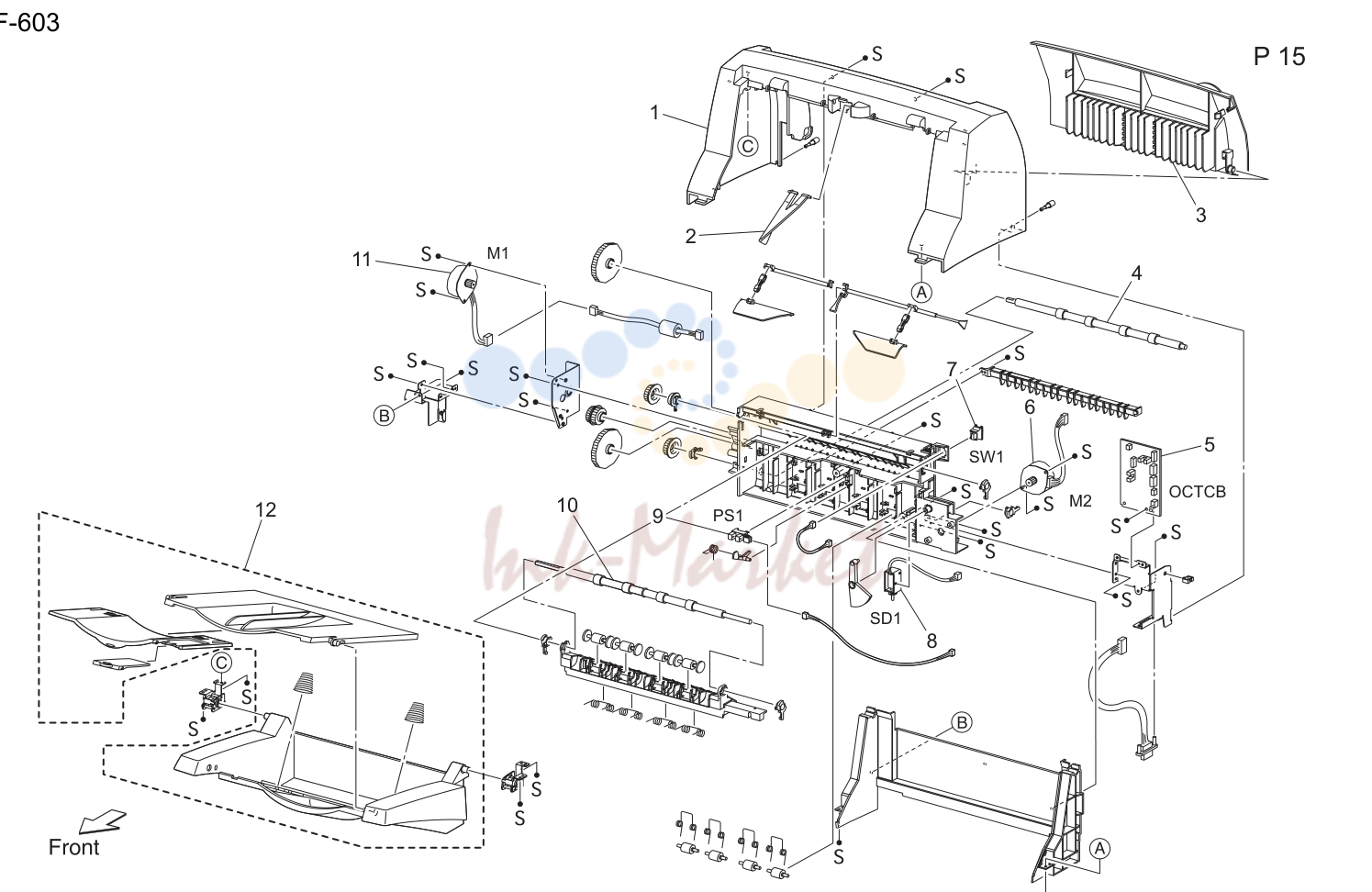

Sf-603 (P15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0DX PP1M 01 запросить цену → | Крышка oct | |
| 2 | A0DX PP08 00 запросить цену → | Weight | |
| 3 | A0DX PP22 01 запросить цену → | Крышка rear | |
| 4 | A0DX PP0F 00 запросить цену → | Roll oct lower | |
| 5 | A0DX PP1J 00 запросить цену → | Платаa oct | |
| 6 | A0DX PP1A 00 запросить цену → | Мотор в сборе offset | |
| 7 | A0DX PP0S 00 запросить цену → | S/w задняя крышка | |
| 8 | A0DX PP12 00 запросить цену → | Соленоид в сборе gate | |
| 9 | A0DX PP2H 00 запросить цену → | Датчик oct | |
| 10 | A0DX PP0E 00 запросить цену → | Roll oct upper | |
| 11 | A0DX PP1B 00 запросить цену → | Мотор в сборе oct | |
| 12 | A0DX PP0B 01 запросить цену → | Tray asst oct |
