Konica Minolta 160 161fPartsManual — каталог запчастей со схемами

Содержание

Внешние детали (P3)
Operation панель (P2)
Оптический блок (сканер) (P3)
Paper take-up секция (P4)
Paper transport секция (P5)
Печь (закрепление) узел (P6)
Drive секция (P7)
Electrical comp0nents (P8)

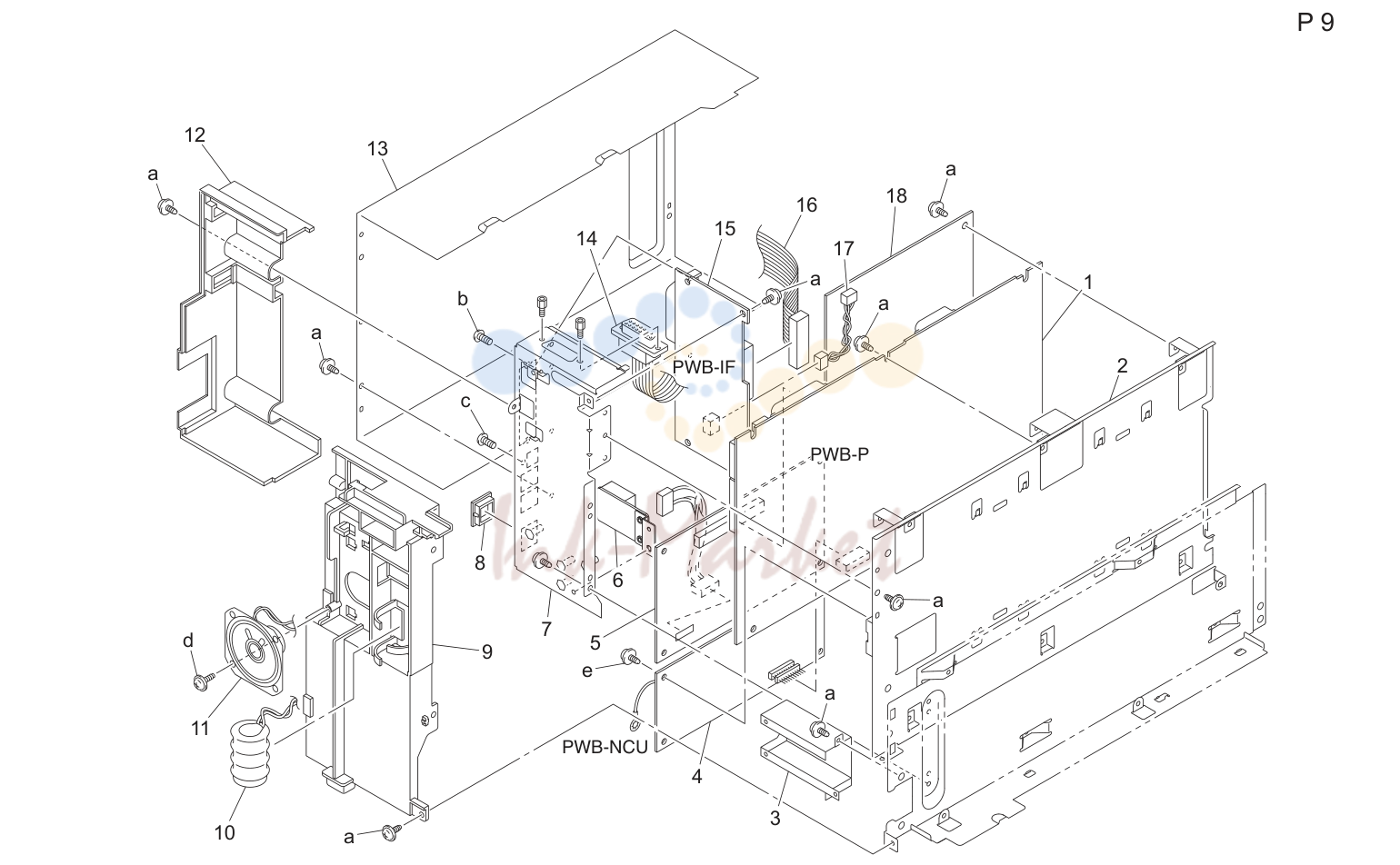

Electrical comp0nents (P9)

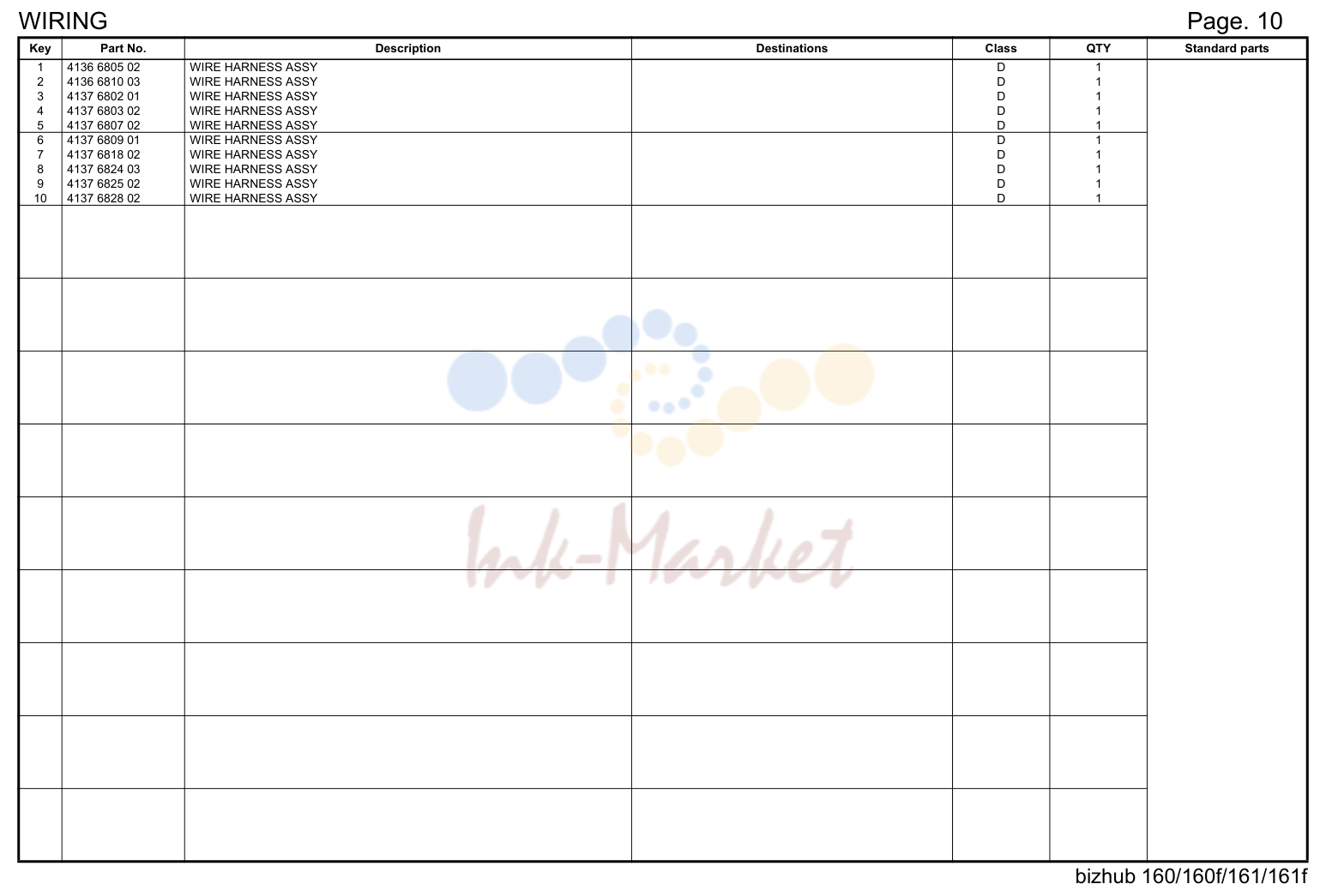

Wiring

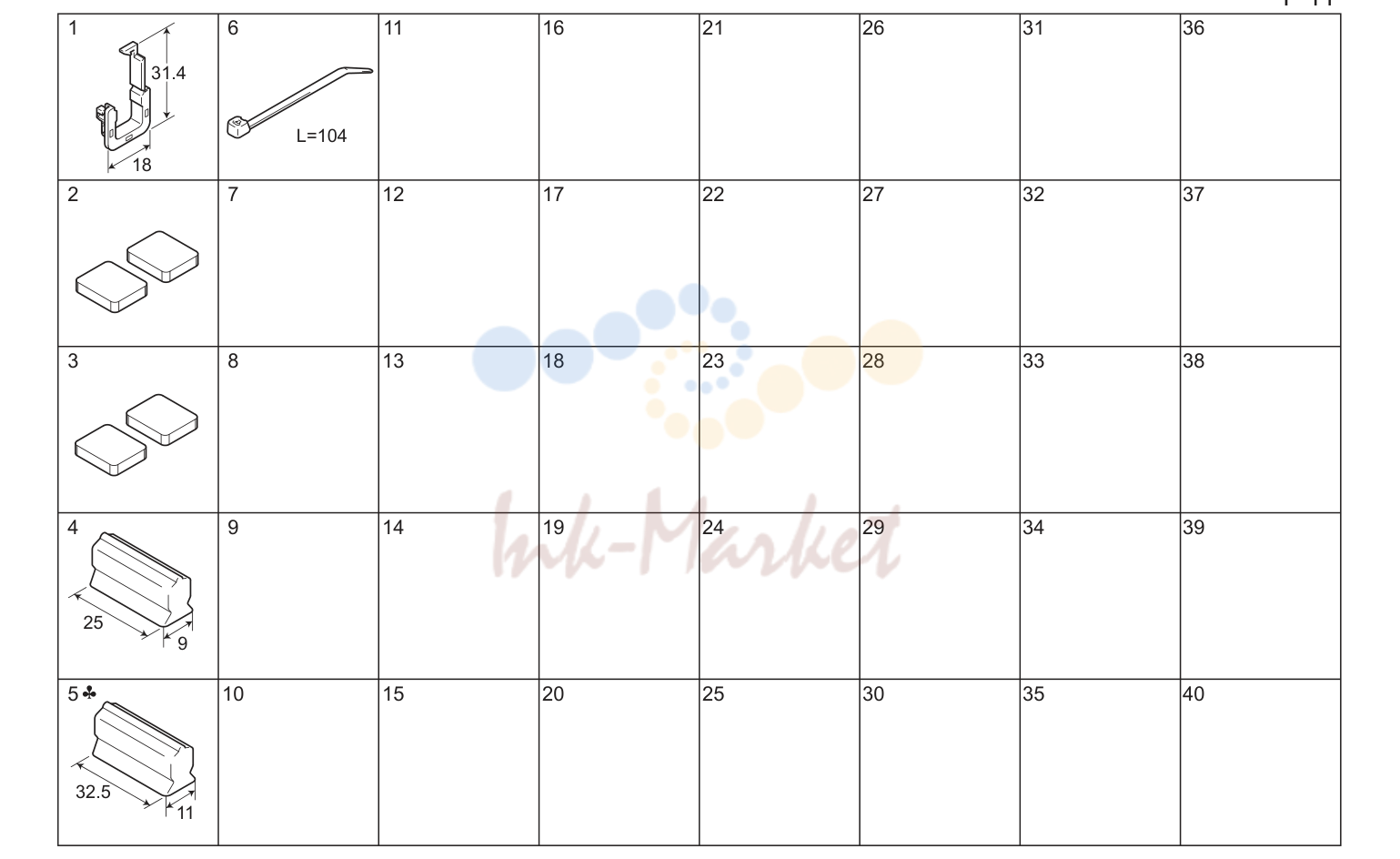

Wiring accessories and jigs

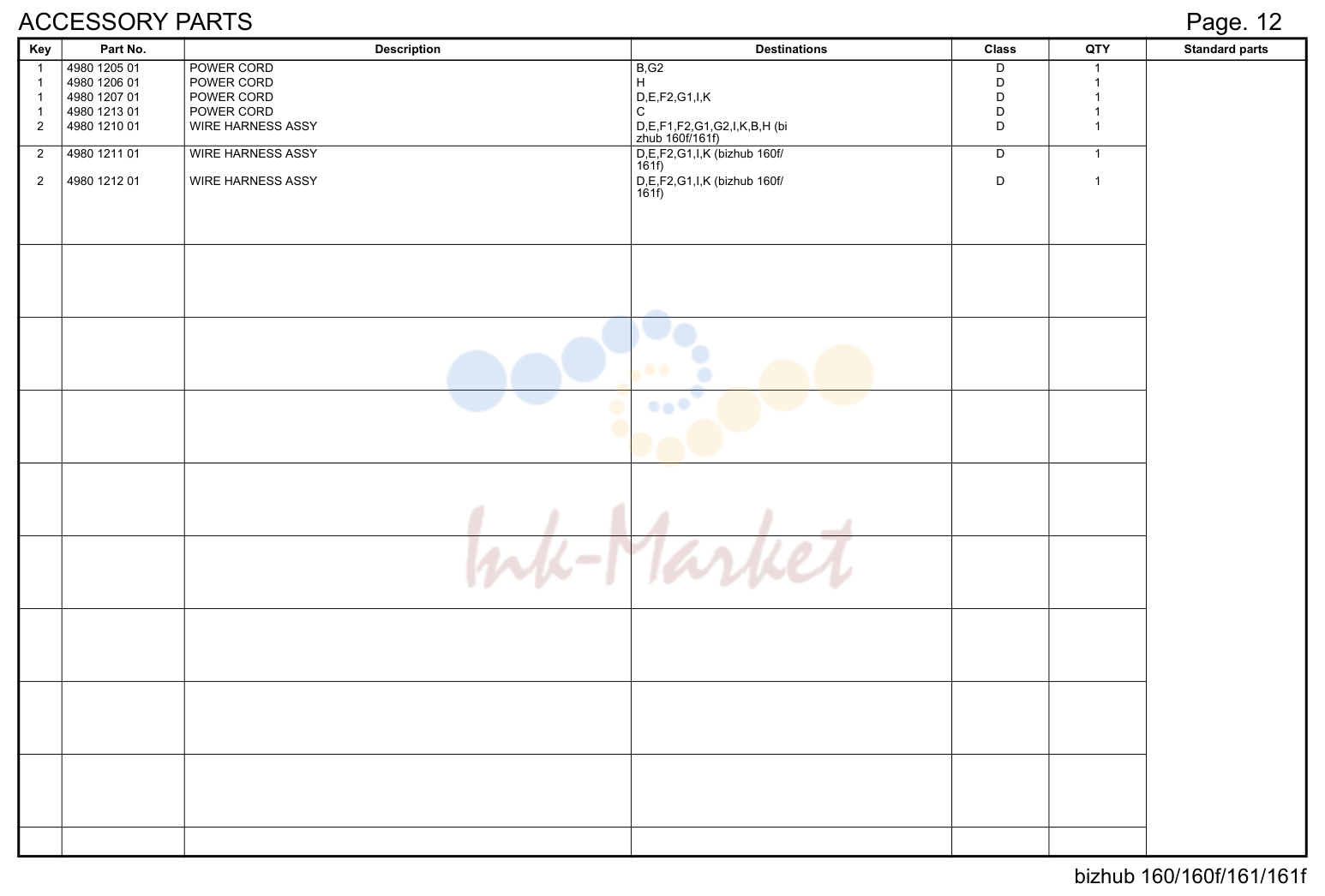

Accessory детали

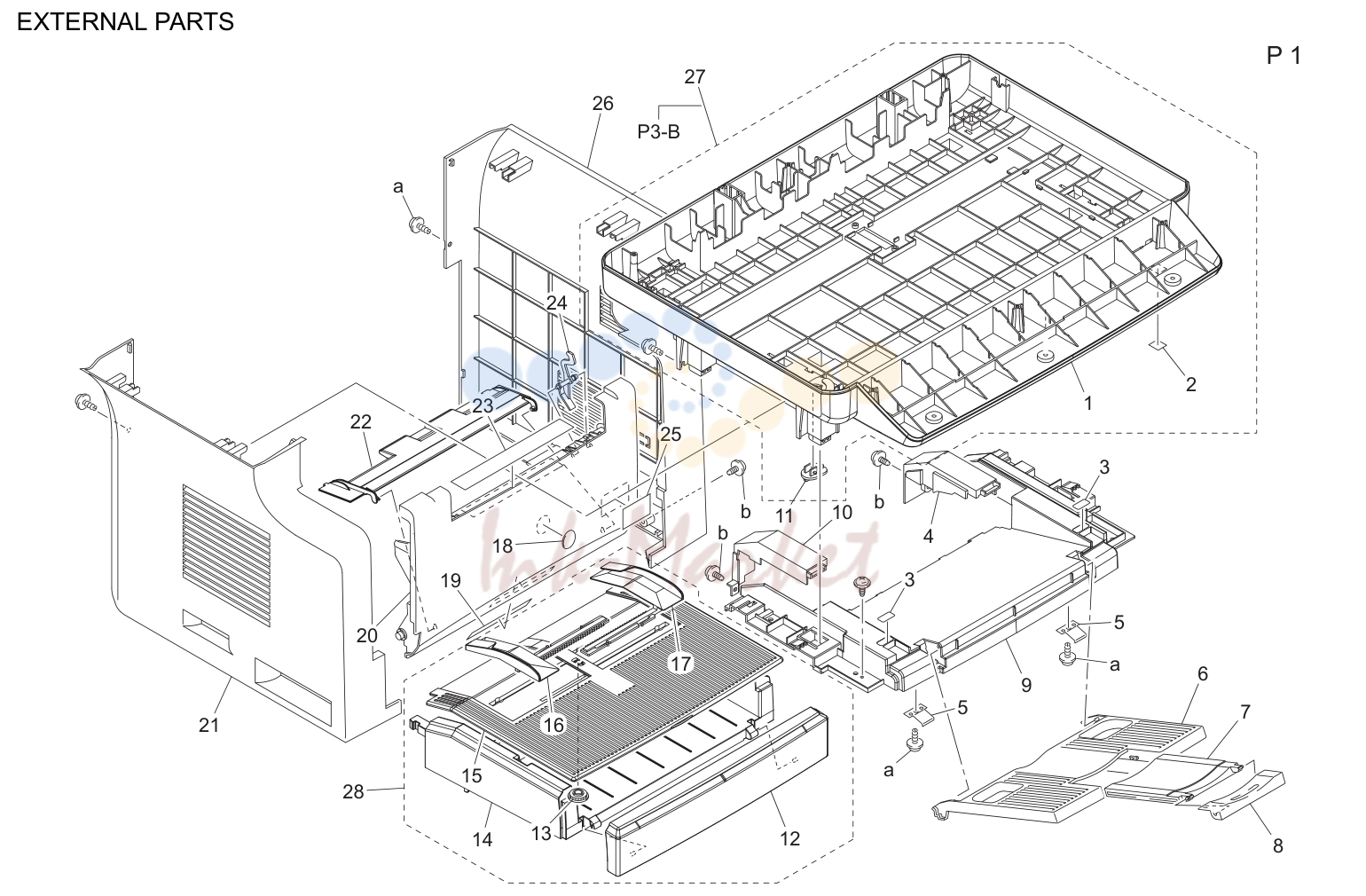

Внешние детали (P3)

№	Артикул	Описание
1	4980 1100 01 запросить цену →	Рама
2	4980 1113 01 запросить цену →	Уплотнитель
3	4137 7301 01 запросить цену →	Label caution
4	4137 1011 01 запросить цену →	Верхняя крышка right
5	4137 1051 01 запросить цену →	Пластина пружина
6	4137 1007 03 запросить цену →	Tray
7	4137 1017 03 запросить цену →	Tray
8	4137 1018 01 запросить цену →	Tray
9	4137 1001 14 запросить цену →	Top крышка
10	4137 1012 02 запросить цену →	Верхняя крышка left
11	4980 1112 01 запросить цену →	Stopper
12	4137 1006 01 запросить цену →	Передняя крышка
13	4127 3104 01 запросить цену →	Шестерня 14t
14	4137 1008 02 запросить цену →	Tray
15	4137 1009 01 запросить цену →	Крышка
16	4137 3203 01 запросить цену →	Regulating пластина
17	4137 3202 01 запросить цену →	Regulating пластина
18	4136 7500 01 запросить цену →	Label km
19	4137 7305 01 запросить цену →	Label
20	4137 1033 01 запросить цену →	Передняя крышка
21	4980 1141 01 запросить цену →	Левая крышка
22	4136 1020 03 запросить цену →	Крышка lower
23	4137 7302 12 запросить цену →	Label jam
24	4136 1021 02 запросить цену →	Рычаг
25	4980 1503 01 запросить цену →	Label bizhub 160
25	4980 1504 01 запросить цену →	Label bizhub 161
25	4980 1505 01 запросить цену →	Label bizhub 160f
25	4980 1506 01 запросить цену →	Label bizhub 161f
26	4980 1142 01 запросить цену →	Правая крышка
27	4980 1156 01 запросить цену →	Ir узел в сборе
28	4137 0754 00 запросить цену →	Tray в сборе

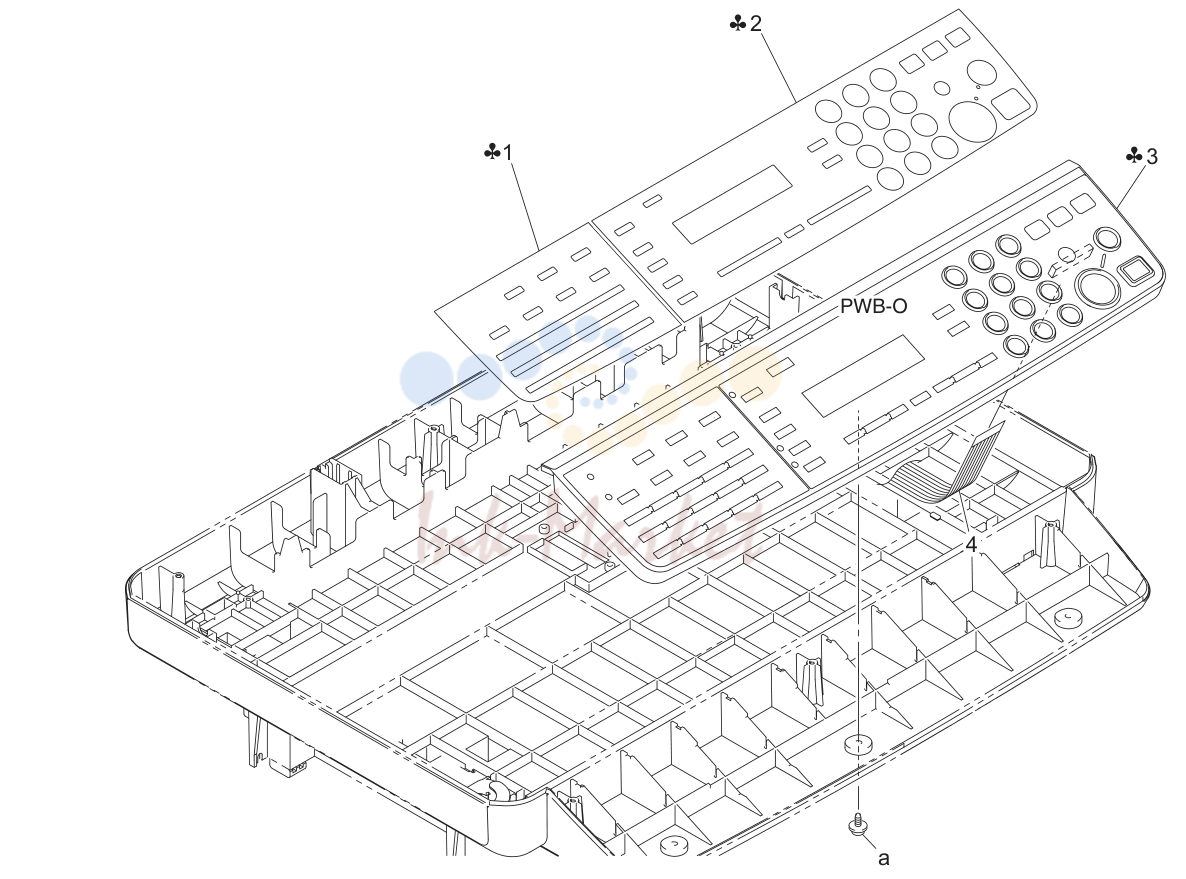

Operation панель (P2)

№	Артикул	Описание
1	4980 1115 01 запросить цену →	Панель sheet left
1	4980 1177 01 запросить цену →	Панель sheet left itarian
1	HEET LEFT IT запросить цену →	C (itarian option) (bizhub
1	4980 1179 01 запросить цену →	Панель sheet left english
1	HEET LEFT EN запросить цену →	C (english) (bizhub 160f)
1	4980 1183 01 запросить цену →	Панель sheet left german
1	HEET LEFT GE запросить цену →	C (german option) (bizhub 1
1	4980 1185 01 запросить цену →	Панель sheet left french
1	HEET LEFT FR запросить цену →	C (french) (bizhub 160f)
1	4980 1189 01 запросить цену →	Панель sheet left taiwan
1	HEET LEFT TA запросить цену →	H (taiwan) (bizhub 160f/161
1	4980 1191 01 запросить цену →	Панель sheet left hangul
1	HEET LEFT HA запросить цену →	D,e,f2,g1,i,k (hangul optio
2	4980 1116 01 запросить цену →	Панель sheet right
2	4980 1117 01 запросить цену →	Панель sheet right
2	4980 1128 01 запросить цену →	Панель sheet right
2	4980 1129 01 запросить цену →	Панель sheet right
2	4980 1168 01 запросить цену →	Панель sheet right taiwan
2	4980 1169 01 запросить цену →	Панель sheet right taiwan
2	4980 1170 01 запросить цену →	Панель sheet right itarian
2	4980 1171 01 запросить цену →	Панель sheet right english
2	4980 1173 01 запросить цену →	Панель sheet right german
2	4980 1174 01 запросить цену →	Панель sheet right french
2	4980 1175 01 запросить цену →	Панель sheet right taiwan
2	4980 1176 01 запросить цену →	Панель sheet right hangul
2	4980 1178 01 запросить цену →	Панель sheet right itarian
2	4980 1180 01 запросить цену →	Панель sheet right english
2	4980 1184 01 запросить цену →	Панель sheet right german
2	4980 1186 01 запросить цену →	Панель sheet right french
2	4980 1190 01 запросить цену →	Панель sheet right taiwan
2	4980 1192 01 запросить цену →	Панель sheet right hangul
3	4980 1500 01 запросить цену →	Operation панель
3	4980 1501 01 запросить цену →	Operation панель
3	4980 1502 01 запросить цену →	Operation панель
4	4980 1027 01 запросить цену →	Панель ffc

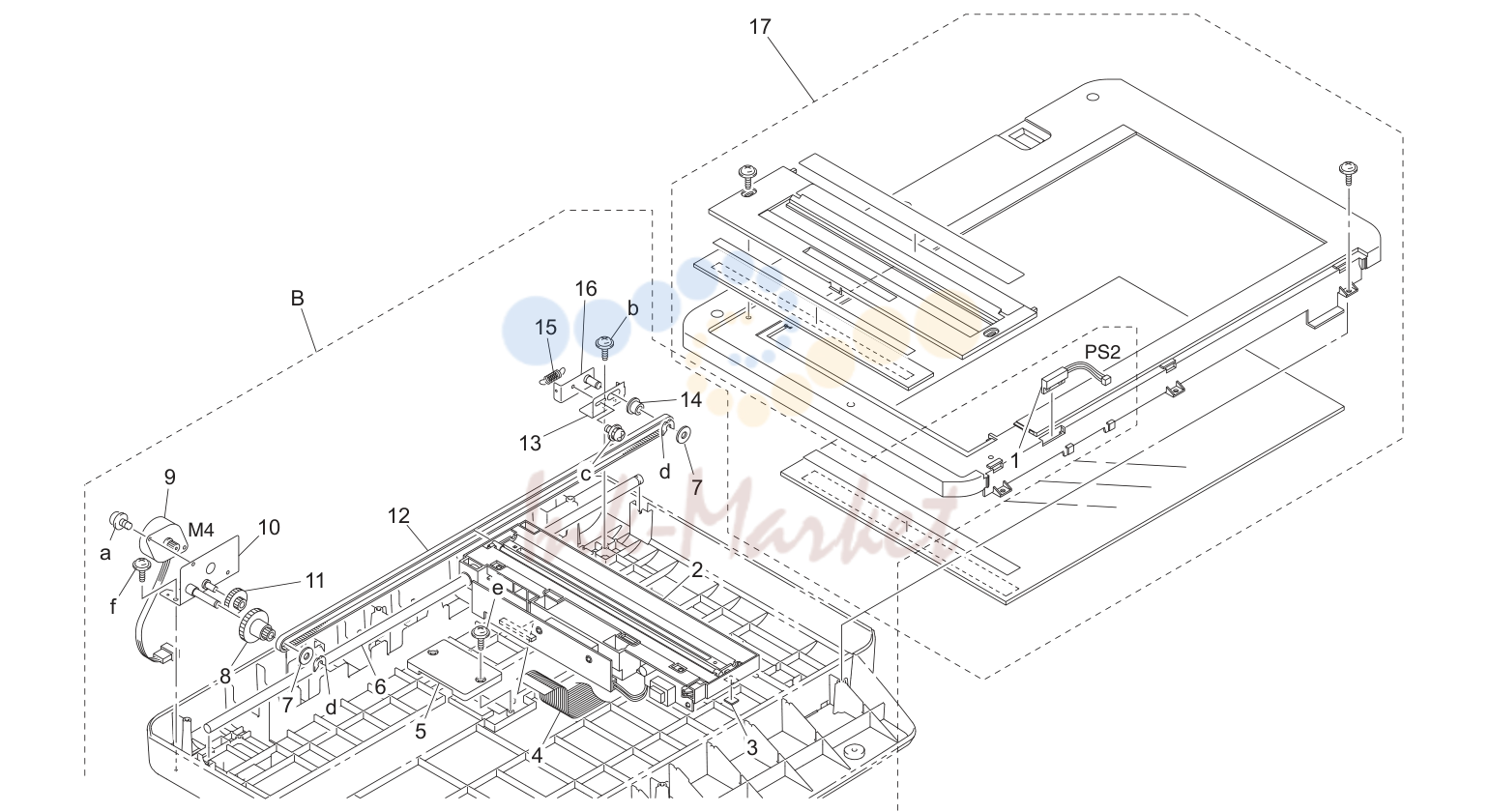

Оптический блок (сканер) (P3)

№	Артикул	Описание
1	4647 1039 01 запросить цену →	Magnetic sw
2	4980 1001 01 запросить цену →	Ccd module
3	4980 1114 01 запросить цену →	Slider
4	4980 1026 01 запросить цену →	Ccd ffc
5	4980 1107 01 запросить цену →	Крышка
6	4980 1101 01 запросить цену →	Вал
7	4980 1105 01 запросить цену →	Collar
8	4980 1104 01 запросить цену →	Шестерня 16/57t
9	4980 1025 01 запросить цену →	Pm мотор
10	4980 1103 01 запросить цену →	Кронштейн
11	4980 1106 01 запросить цену →	Шестерня 19/40t
12	4980 1102 01 запросить цену →	Ремень
13	4980 1110 01 запросить цену →	Держатель
14	4980 1111 01 запросить цену →	Pulley
15	4980 1108 01 запросить цену →	Tension пружина
16	4980 1109 01 запросить цену →	Вал в сборе
17	4980 1099 01 запросить цену →	Top крышка в сборе

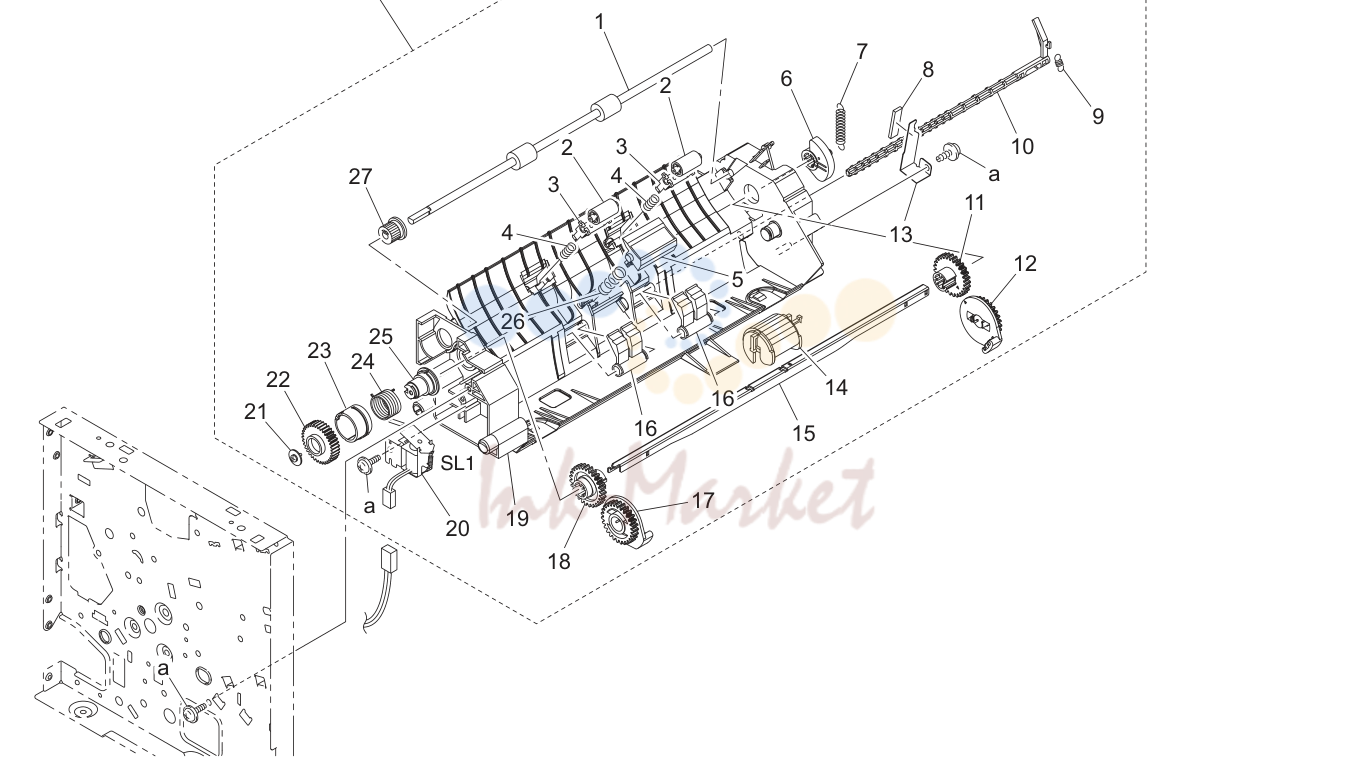

Paper take-up секция (P4)

№	Артикул	Описание
1	4136 3002 01 запросить цену →	Ролик
2	4136 3006 01 запросить цену →	Roll
3	4136 3009 02 запросить цену →	Держатель
4	4136 3018 01 запросить цену →	Pressure пружина
5	4136 0151 02 запросить цену →	Friction sheet в сборе
6	4136 3026 01 запросить цену →	Cam
7	4136 3045 01 запросить цену →	Tension пружина
8	4136 3049 01 запросить цену →	Friction sheet
9	4136 3027 01 запросить цену →	Tension пружина
10	4136 3025 01 запросить цену →	Рычаг
11	4136 3047 01 запросить цену →	Шестерня 27t
12	4136 3043 01 запросить цену →	Cam
13	4136 3046 01 запросить цену →	Пластина пружина
14	4136 3001 01 запросить цену →	Ролик
15	4136 3039 12 запросить цену →	Вал
16	4136 3022 01 запросить цену →	Stopper
17	4136 3044 01 запросить цену →	Cam
18	4136 3048 01 запросить цену →	Шестерня 27t
19	4136 3501 04 запросить цену →	Направляющая
20	9321 2300 11 запросить цену →	Соленоид
21	4109 2003 01 запросить цену →	Shoulder screw
22	4136 3035 01 запросить цену →	Шестерня 35t
23	4136 3038 01 запросить цену →	Ratchet
24	4136 3037 01 запросить цену →	Torsion пружина
25	4139 3018 03 запросить цену →	Барабан
26	4127 3041 02 запросить цену →	Pressure пружина
27	4136 3014 02 запросить цену →	Шестерня 14t
28	4136 0798 00 запросить цену →	Paper take up в сборе

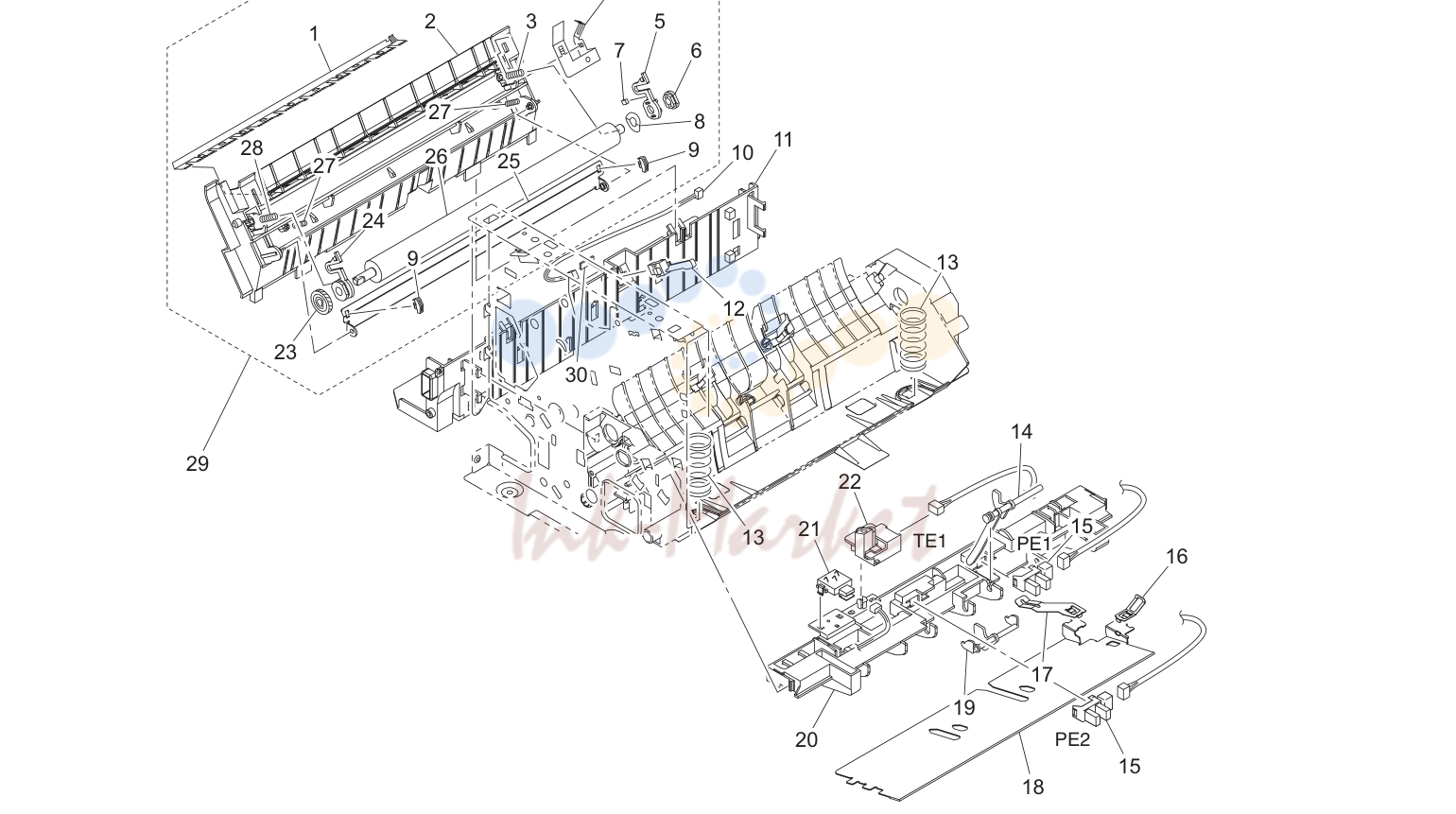

Paper transport секция (P5)

№	Артикул	Описание
1	4136 4113 02 запросить цену →	Neutralizing needle
2	4136 4102 04 запросить цену →	Держатель
3	4127 4108 01 запросить цену →	Pressure пружина
4	4136 4114 02 запросить цену →	Contact
5	4136 4105 01 запросить цену →	Втулка
6	4127 4106 01 запросить цену →	Conвоздуховодive member
7	4127 4109 01 запросить цену →	Cushion
8	4136 4106 01 запросить цену →	Spacer
9	4136 4133 01 запросить цену →	Spacer
10	4137 6808 01 запросить цену →	Wire жгут в сборе
11	4136 4109 06 запросить цену →	Направляющая
12	4136 6301 02 запросить цену →	Micro-выключатель
13	4136 3016 02 запросить цену →	Pressure пружина
14	4136 3021 01 запросить цену →	Actuator
15	9335 1300 61 запросить цену →	Photo interrupter
16	4137 3204 01 запросить цену →	Earth ground
17	4137 3205 01 запросить цену →	Earth ground
18	4137 3201 01 запросить цену →	Tray
19	4137 3221 01 запросить цену →	Actuator
20	4137 3020 02 запросить цену →	Держатель
21	4136 6751 01 запросить цену →	Connector pin
22	4137 0105 01 запросить цену →	Плата в сборе
23	4127 4111 01 запросить цену →	Шестерня 21t
24	4136 4104 01 запросить цену →	Втулка
25	4136 4132 01 запросить цену →	Направляющая пластина
26	4136 4103 01 запросить цену →	Перенос ролик
27	4127 4135 01 запросить цену →	Pressure пружина
28	4127 4107 01 запросить цену →	Pressure пружина
29	4136 0760 00 запросить цену →	Перенос узел
30	4136 4111 01 запросить цену →	Spacer

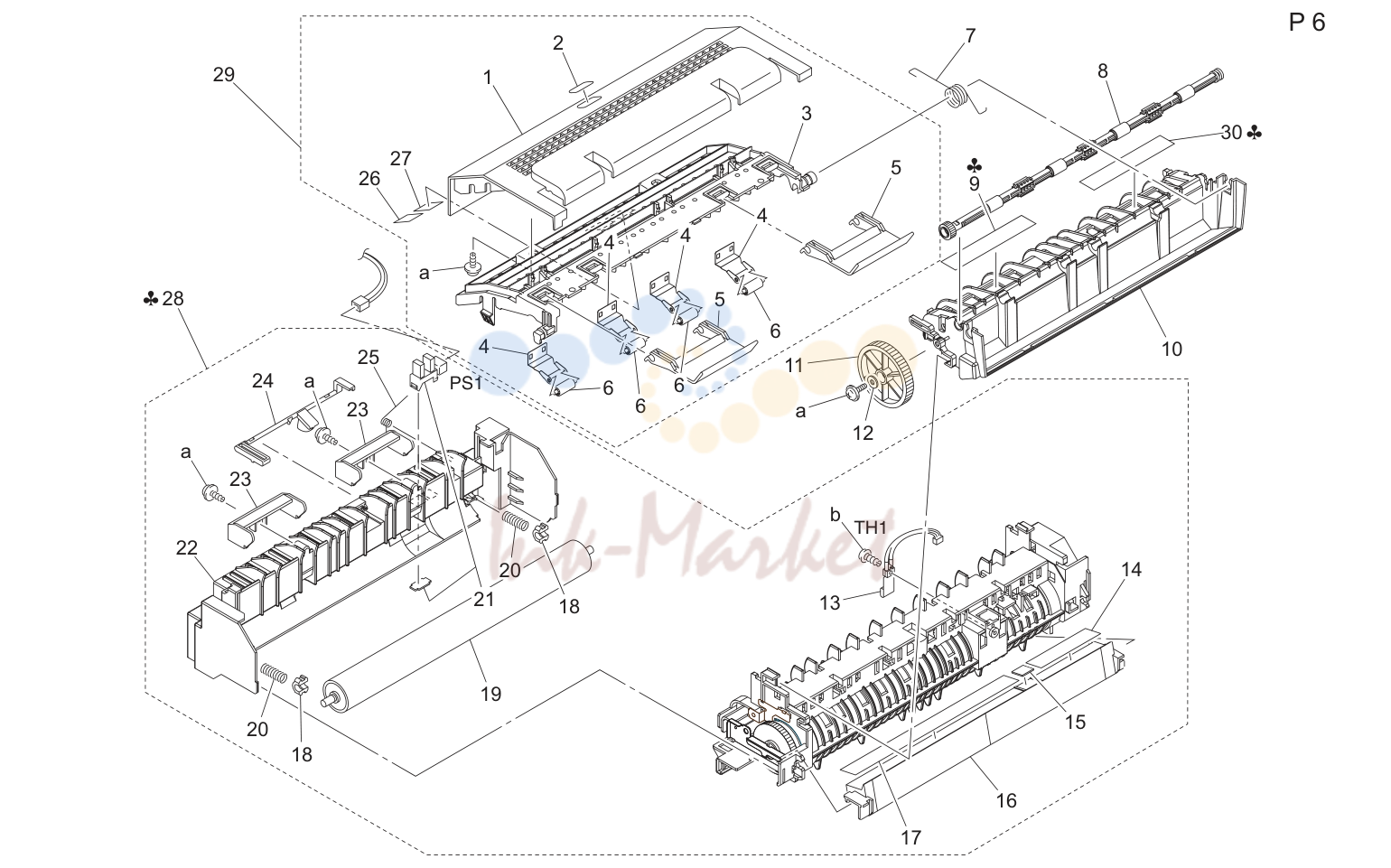

Печь (закрепление) узел (P6)

№	Артикул	Описание
1	4137 1036 03 запросить цену →	Top крышка
2	4137 7301 01 запросить цену →	Label caution
3	4137 1004 06 запросить цену →	Направляющая
4	4136 3709 02 запросить цену →	Пружина
5	4137 3763 01 запросить цену →	Рычаг
6	4127 3707 01 запросить цену →	Roll
7	4137 1024 02 запросить цену →	Torsion пружина
8	4136 3730 03 запросить цену →	Ролик
9	4136 7321 01 запросить цену →	Label caution
9	4137 7303 01 запросить цену →	Label caution
10	4137 1005 02 запросить цену →	Направляющая
11	4136 3714 01 запросить цену →	Шестерня 61t
12	4111 2531 01 запросить цену →	Washer
13	4136 6702 01 запросить цену →	Thermistor
14	4136 5599 01 запросить цену →	Уплотнитель
15	4136 5531 01 запросить цену →	Brush
16	4136 5503 03 запросить цену →	Направляющая
17	4136 5598 01 запросить цену →	Уплотнитель
18	4127 5571 01 запросить цену →	Втулка
19	4136 5502 01 запросить цену →	Ролик
20	4136 5517 02 запросить цену →	Pressure пружина
21	4136 0901 02 запросить цену →	Photo interrupter
22	4136 5505 05 запросить цену →	Housing
23	4137 5545 02 запросить цену →	Направляющая
24	4136 5518 02 запросить цену →	Actuator
25	4136 3716 01 запросить цену →	Torsion пружина
26	4136 7325 02 запросить цену →	Label hot
27	4136 7326 02 запросить цену →	Label caution
28	4137 0751 00 запросить цену →	Печь (закрепление) узел 120v
28	4137 0752 00 запросить цену →	Печь (закрепление) узел 220v
29	4137 0755 00 запросить цену →	Направляющая в сборе
30	4980 1219 01 запросить цену →	Label caution
30	4980 1220 01 запросить цену →	Label caution
30	4980 1221 01 запросить цену →	Label caution
30	4980 1222 01 запросить цену →	Label caution

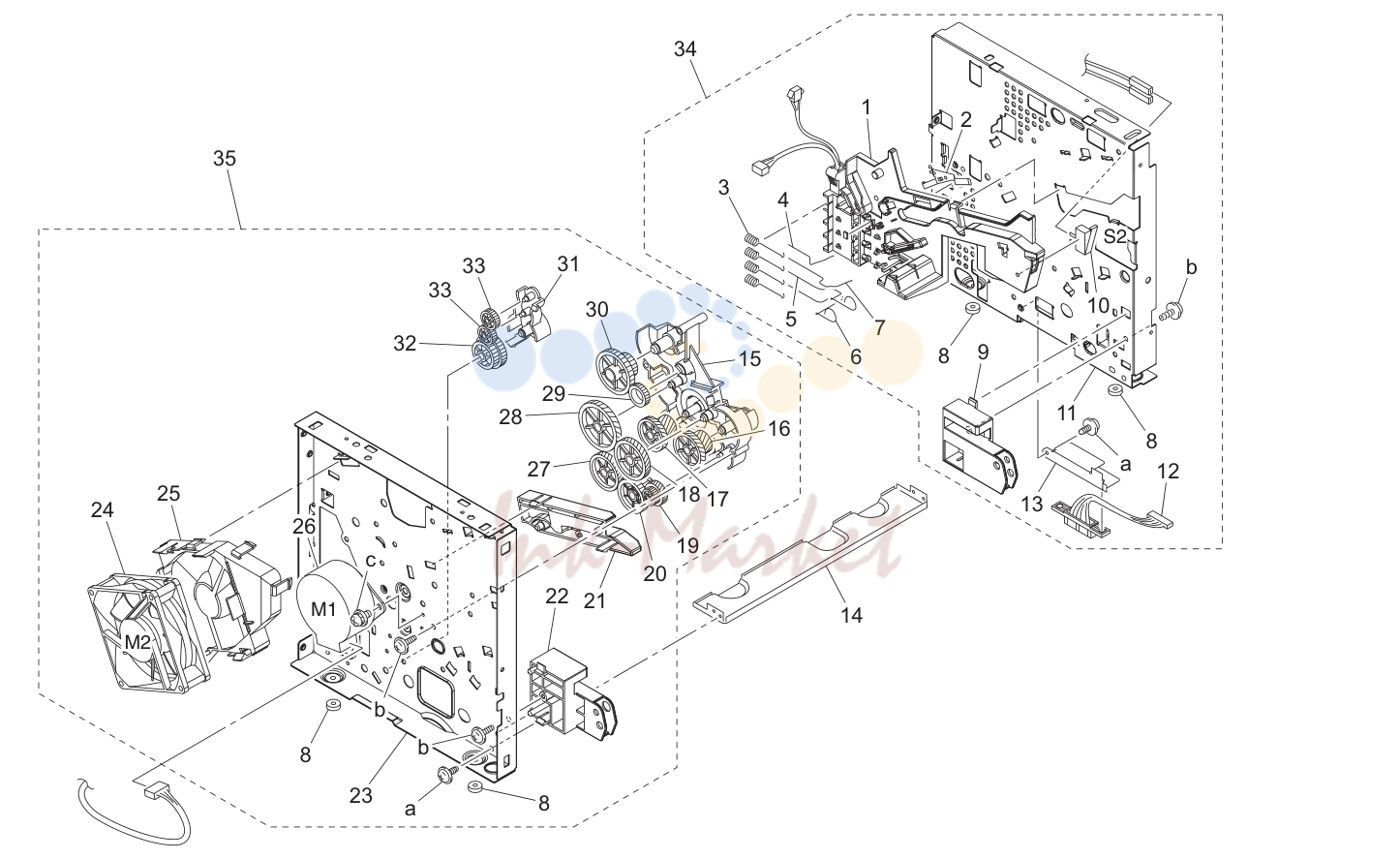

Drive секция (P7)

№	Артикул	Описание
1	4137 2011 02 запросить цену →	Направляющая
2	4136 2012 02 запросить цену →	Earth ground
3	4136 2008 03 запросить цену →	Contact
4	4136 2006 02 запросить цену →	Contact
5	4136 2010 02 запросить цену →	Contact
6	4136 2009 02 запросить цену →	Contact
7	4136 2007 01 запросить цену →	Contact
8	4136 2015 01 запросить цену →	Rubber foot
9	4136 2018 02 запросить цену →	Держатель
10	9331 2200 31 запросить цену →	Micro-выключатель
11	4136 2004 16 запросить цену →	Рама
12	4137 6806 02 запросить цену →	Wire жгут в сборе
13	4136 2102 01 запросить цену →	Кронштейн
14	4136 2013 01 запросить цену →	Reinforce пластина
15	4136 2526 03 запросить цену →	Держатель
16	4136 2504 01 запросить цену →	Шестерня 21/51t
17	4136 2502 01 запросить цену →	Шестерня 19/48t
18	4136 2503 01 запросить цену →	Шестерня 24/59t
19	4136 2505 01 запросить цену →	Шестерня 32/18t
20	4136 2506 01 запросить цену →	Шестерня 21/25/35t
21	4137 2524 13 запросить цену →	Направляющая
22	4136 2019 03 запросить цену →	Держатель
23	4136 2005 18 запросить цену →	Рама
24	9313 1300 12 запросить цену →	Вентилятор мотор
25	4136 2310 02 запросить цену →	Воздуховод
26	9314 1201 31 запросить цену →	Мотор
27	4136 2501 01 запросить цену →	Шестерня 21/53t
28	4136 2507 01 запросить цену →	Шестерня 28/70t
29	4136 2508 01 запросить цену →	Шестерня 24t
30	4136 2509 01 запросить цену →	Шестерня 23/48t
31	4136 2527 01 запросить цену →	Держатель
32	4136 2511 01 запросить цену →	Шестерня 25/27t
33	4136 2510 01 запросить цену →	Шестерня 20t
34	4137 0756 00 запросить цену →	Right рама в сборе
35	4137 0759 00 запросить цену →	Left рама в сборе

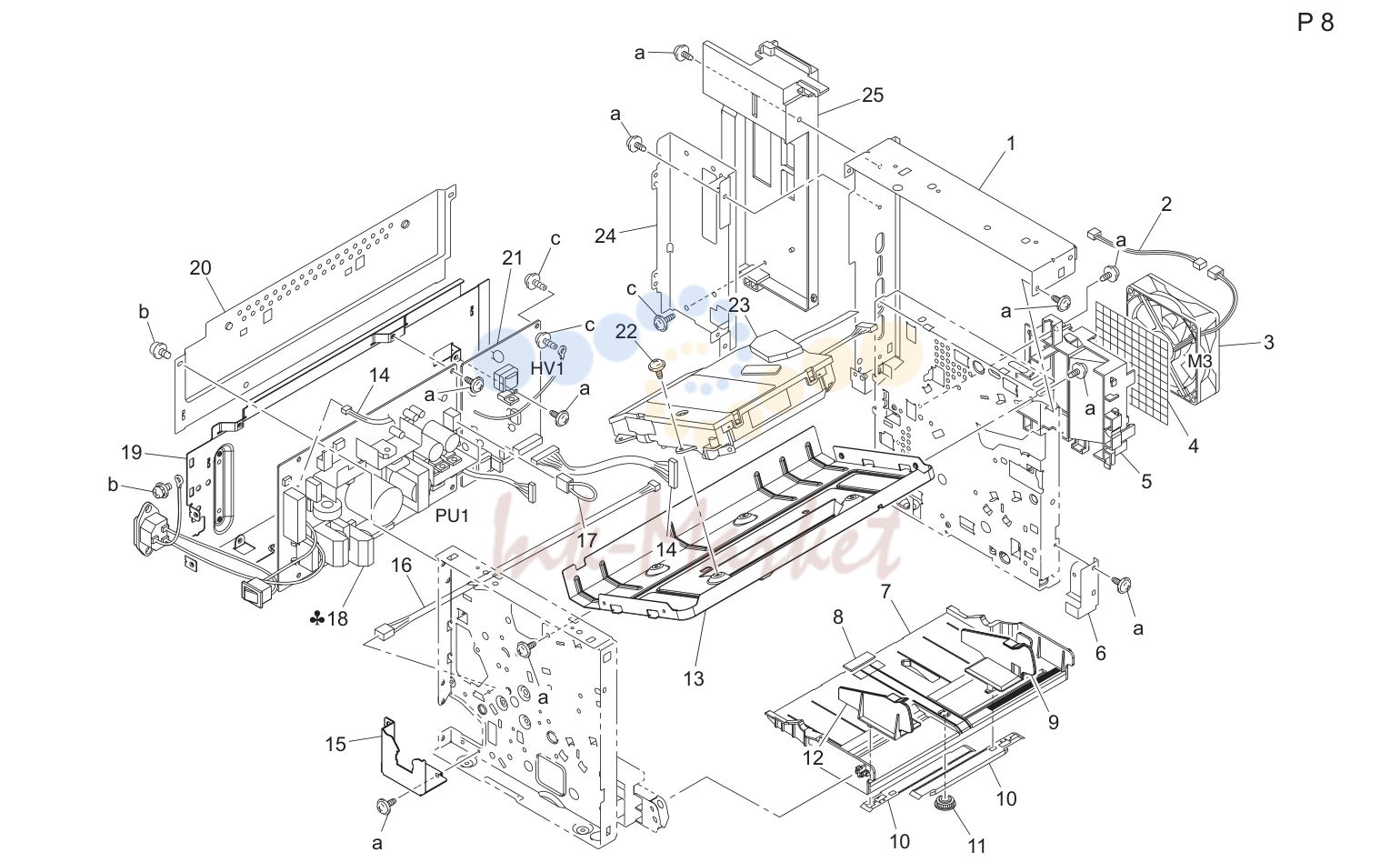

Electrical comp0nents (P8)

№	Артикул	Описание
1	4137 2006 02 запросить цену →	Reinforce пластина
2	4137 6827 02 запросить цену →	Wire жгут в сборе
3	9313 1300 12 запросить цену →	Вентилятор мотор
4	4137 2312 01 запросить цену →	Filter
5	4137 2311 02 запросить цену →	Воздуховод
6	4137 2007 01 запросить цену →	Reinforce пластина
7	4136 3005 04 запросить цену →	Lifting пластина
8	4136 3013 01 запросить цену →	Friction sheet
9	4137 3102 02 запросить цену →	Regulating пластина
10	4136 3101 01 запросить цену →	Rack
11	4127 3104 01 запросить цену →	Шестерня 14t
12	4137 3103 01 запросить цену →	Regulating пластина
13	4136 2001 02 запросить цену →	Base рама
14	4136 6804 01 запросить цену →	Wire жгут в сборе
15	4136 2032 04 запросить цену →	Кронштейн
16	4137 6812 01 запросить цену →	Wire жгут в сборе
17	4137 6829 01 запросить цену →	Wire жгут в сборе
18	4137 6201 02 запросить цену →	Power supply
18	4137 6202 02 запросить цену →	Power supply
19	4137 2302 02 запросить цену →	Рама
20	4136 2055 04 запросить цену →	Рама
21	4136 6205 03 запросить цену →	Hv1
22	4154 3804 01 запросить цену →	Screw
23	4137 0764 00 запросить цену →	Print head в сборе
24	4980 1143 01 запросить цену →	Shield
25	4980 1144 01 запросить цену →	Крышка

Electrical comp0nents (P9)

№	Артикул	Описание
1	4980 1016 01 запросить цену →	Плата-p
1	4980 1017 01 запросить цену →	Плата-p
1	4980 1018 01 запросить цену →	Плата-p
1	4980 1019 01 запросить цену →	Плата-p
2	4980 1146 01 запросить цену →	Кронштейн
3	4980 1145 01 запросить цену →	Кронштейн
4	4980 1020 01 запросить цену →	Ncu плата
5	4980 1150 01 запросить цену →	Плата в сборе
6	4980 1139 01 запросить цену →	Плата в сборе
7	4980 1147 01 запросить цену →	Кронштейн
7	4980 1148 01 запросить цену →	Кронштейн
8	4980 1164 01 запросить цену →	Крышка
9	4980 1152 01 запросить цену →	Крышка
10	4980 1022 01 запросить цену →	Battery
11	4980 1023 01 запросить цену →	Speaker в сборе
12	4980 1149 01 запросить цену →	Крышка
13	4980 1153 01 запросить цену →	Shield box
14	4980 1163 01 запросить цену →	Wire жгут в сборе
15	4980 1014 01 запросить цену →	Плата-if copy
15	4980 1015 01 запросить цену →	Плата-if fax
16	4980 1161 01 запросить цену →	Wire жгут в сборе
16	4980 1162 01 запросить цену →	Wire жгут в сборе
17	4980 1151 01 запросить цену →	Wire жгут в сборе
18	4980 1021 01 запросить цену →	Pcl плата

Wiring

№	Артикул	Описание
1	4136 6805 02 запросить цену →	Wire жгут в сборе
2	4136 6810 03 запросить цену →	Wire жгут в сборе
3	4137 6802 01 запросить цену →	Wire жгут в сборе
4	4137 6803 02 запросить цену →	Wire жгут в сборе
5	4137 6807 02 запросить цену →	Wire жгут в сборе
6	4137 6809 01 запросить цену →	Wire жгут в сборе
7	4137 6818 02 запросить цену →	Wire жгут в сборе
8	4137 6824 03 запросить цену →	Wire жгут в сборе
9	4137 6825 02 запросить цену →	Wire жгут в сборе
10	4137 6828 02 запросить цену →	Wire жгут в сборе

Wiring accessories and jigs

№	Артикул	Описание
1	9384 2910 31 запросить цену →	Edge крышка
2	4980 1157 01 запросить цену →	Bios rom
3	4980 1218 01 запросить цену →	Bios rom
4	9384 2300 11 запросить цену →	Edge крышка
5	9384 2300 21 запросить цену →	Edge крышка
6	9384 1311 11 запросить цену →	Кабель tie 104l

Accessory детали

№	Артикул	Описание
1	4980 1205 01 запросить цену →	Power cord
1	4980 1206 01 запросить цену →	Power cord
1	4980 1207 01 запросить цену →	Power cord
1	4980 1213 01 запросить цену →	Power cord
2	4980 1210 01 запросить цену →	Wire жгут в сборе
2	4980 1211 01 запросить цену →	Wire жгут в сборе
2	4980 1212 01 запросить цену →	Wire жгут в сборе
