HP M701 M706 — каталог запчастей со схемами

Содержание

HP M701 M706 Covers, Panels and doors diagram printer parts diagram
HP M701 M706 Internal assemblies 1 of 3 printer parts diagram
HP M701 M706 Internal assemblies 2 of 3 printer parts diagram
HP M701 M706 Internal assemblies 3 of 3 printer parts diagram
HP M701 M706 Printed circuit boards PCA printer parts diagram
HP M701 M706 500 Sheet feeder cassette, internal components printer parts diagram
HP M701 M706 Duplexer external covers printer parts diagram
HP M701 M706 Duplexer main body printer parts diagram
HP M701 M706 Duplexer main body printer parts diagram

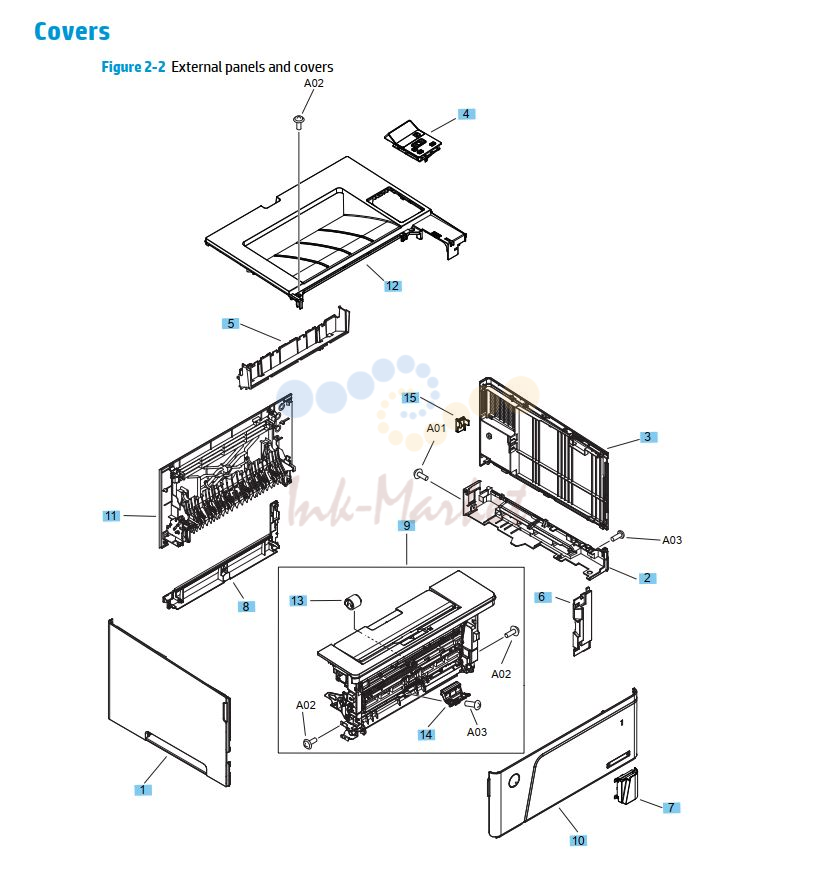

HP M701 M706 Covers, Panels and doors diagram printer parts diagram

HP M701 M706 Covers, Panels and doors diagram printer parts diagram

№	Артикул	Альт. артикул	Описание
1	RL2-0557-000 запросить цену →		Cover, left
2	RC3-5758-000 запросить цену →		Cover, right handle
3	RM2-5843-000 запросить цену →		Assembly, right cover
4	RM2-7526-000 запросить цену →		Assembly, control panel, M701n and M706n
4	RM2-7527-000 запросить цену →		Assembly, control panel, M701a
5	RL2-0546-000 запросить цену →		Cover, face down
6	RC3-5762-000 запросить цену →		Cover, right front
7	RC3-5781-000 запросить цену →		Cover, right cassette
8	RL2-0550-000 запросить цену →		Cover, rear lower
9	RM2-0667-000 запросить цену →		Assembly, cartridge door
10	RM2-0625-000 запросить цену →		Cover, mullti-purpose tray
11	RM2-0636-000 запросить цену →		Assembly, rear cover
12	RC3-5766-000 запросить цену →		Cover, top
13	RL2-0544-000 запросить цену →		Roller, multi-purpose tray, pickup
14	RM1-2462-000 запросить цену →		Pad, multi-purpose tray, separation
15	RC3-5767-000 запросить цену →		Cover, connector

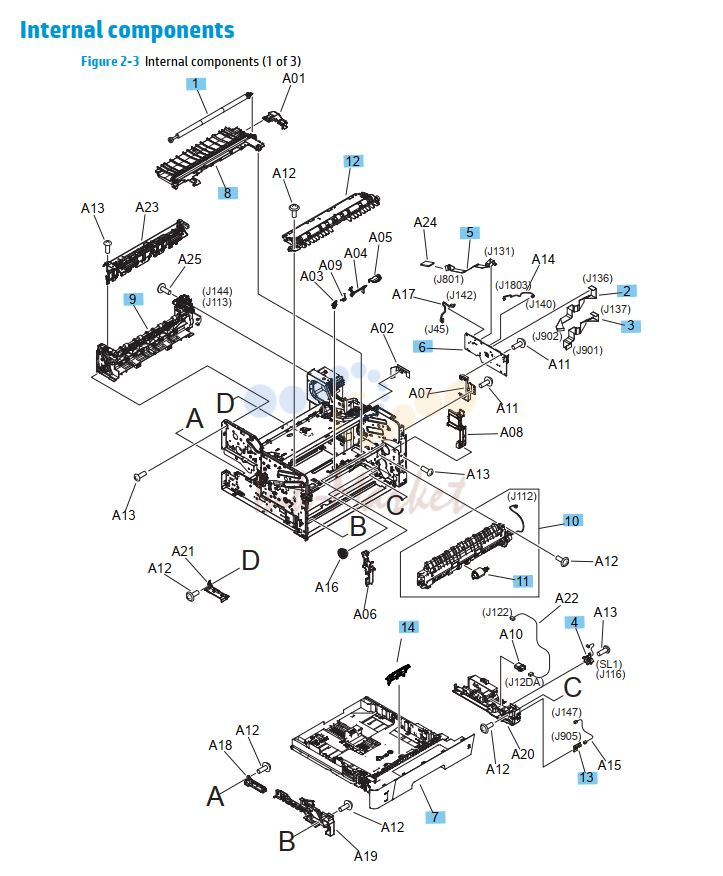

HP M701 M706 Internal assemblies 1 of 3 printer parts diagram

HP M701 M706 Internal assemblies 1 of 3 printer parts diagram

№	Артикул	Альт. артикул	Описание
1	RM2-5841-000 запросить цену →		Roller, transfer
2	RK2-1054-000 запросить цену →		FFC, 21P
3	RK2-1056-000 запросить цену →		FFC, 23P
4	RK2-1096-000 запросить цену →		Solenoid, Tray 2
5	RK2-4915-000 запросить цену →		FFC, 15P
6	RM2-0231-000 запросить цену →		PCA, DC controller
7	RM2-0629-000 запросить цену →		Cassette, Tray 2
8	RM2-0630-000 запросить цену →		Assembly, paper feed
9	RM2-0633-000 запросить цену →		Assembly, face-down paper delivery
10	RM2-0643-020 запросить цену →		Assembly, paper pickup
11	RM2-0644-000 запросить цену →		Roller, Tray 2 pickup
12	RM2-0645-000 запросить цену →		Assembly, registration
13	RM2-0236-000 запросить цену →		Assembly, cassette detect switch
14	RM1-2546-000 запросить цену →		Pad, Tray 2 separation

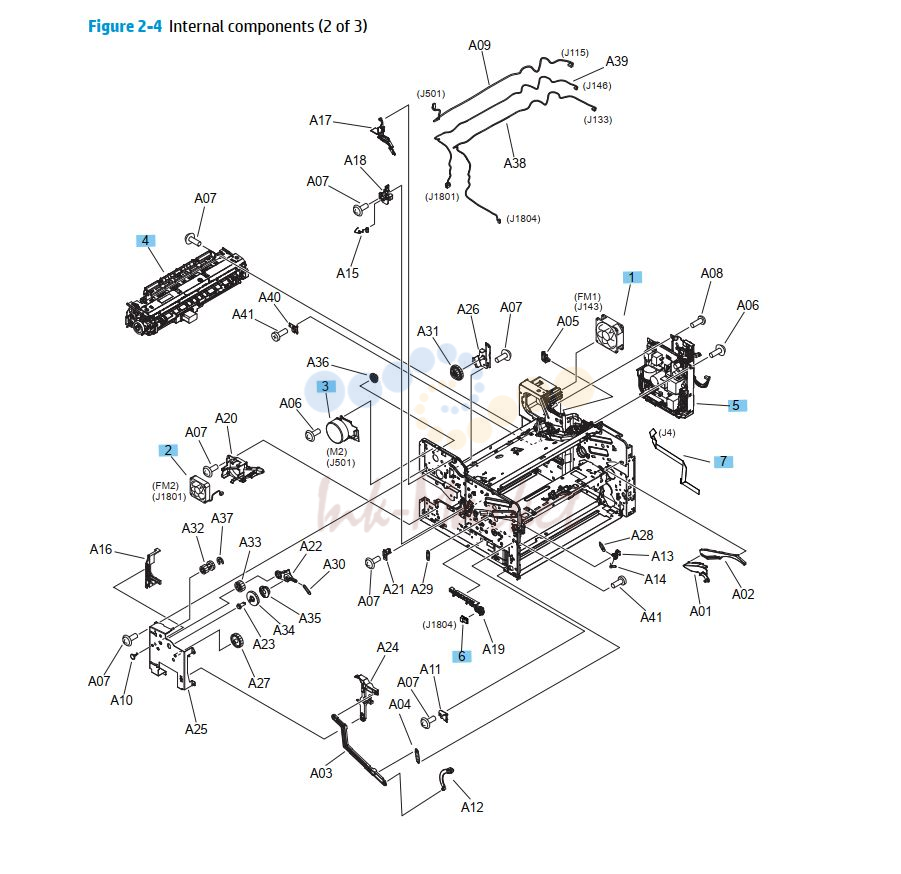

HP M701 M706 Internal assemblies 2 of 3 printer parts diagram

HP M701 M706 Internal assemblies 2 of 3 printer parts diagram

№	Артикул	Альт. артикул	Описание
1	RK2-1090-000 запросить цену →		Fan, right
2	RK2-2728-000 запросить цену →		Fan, left
3	RM2-0622-000 запросить цену →		Motor, fuser
4	RM2-0639-000 запросить цену →		Assembly, fuser (220 V)
5	RM2-0647-000 запросить цену →		Power supply, low-voltage
6	WP2-5368-000 запросить цену →		Sensor, humidity
7	RK2-7118-000 запросить цену →		Cable, flexible flat, 10P

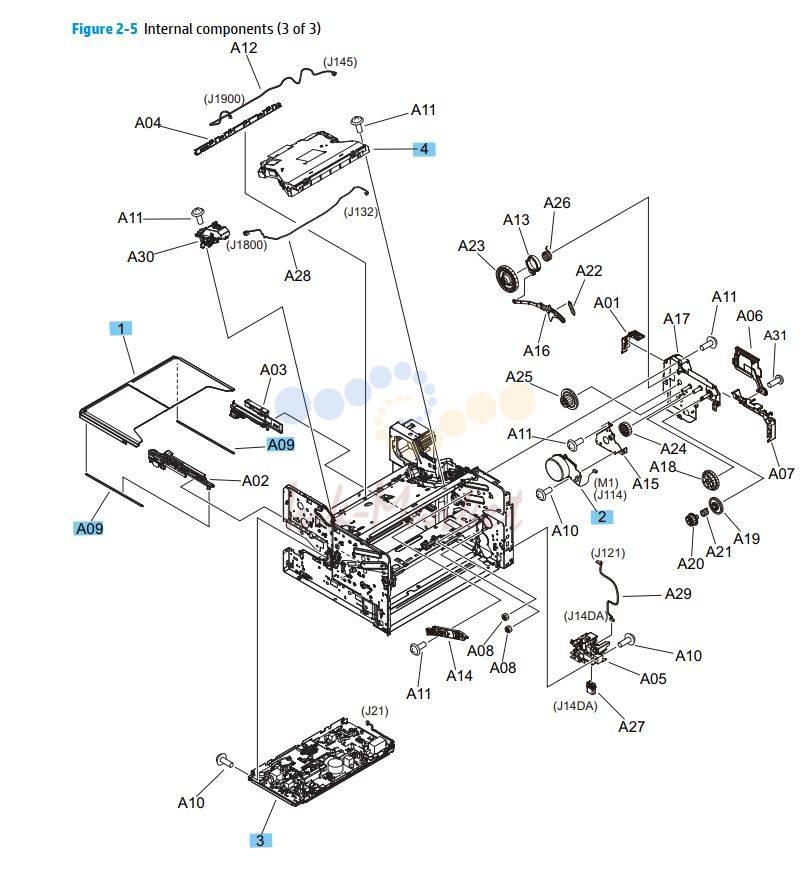

HP M701 M706 Internal assemblies 3 of 3 printer parts diagram

HP M701 M706 Internal assemblies 3 of 3 printer parts diagram

№	Артикул	Альт. артикул	Описание
1	RC3-5754-000 запросить цену →		Cover, dust
2	RM2-0623-000 запросить цену →		Motor, main
3	RM2-0631-000 запросить цену →		Power supply, high-voltage
4	RM2-0648-000 запросить цену →		Assembly, laser scanner unit

HP M701 M706 Printed circuit boards PCA printer parts diagram

HP M701 M706 Printed circuit boards PCA printer parts diagram

№	Артикул	Альт. артикул	Описание
1	RC3-6131-000 запросить цену →		Cover, front, 500-sheet cassette
2	RC3-6132-000 запросить цену →		Cover, left, 500-sheet cassette
3	RC3-6134-000 запросить цену →		Cover, cassette
4	RM2-0656-000 запросить цену →		Cover, right, 500-sheet cassette

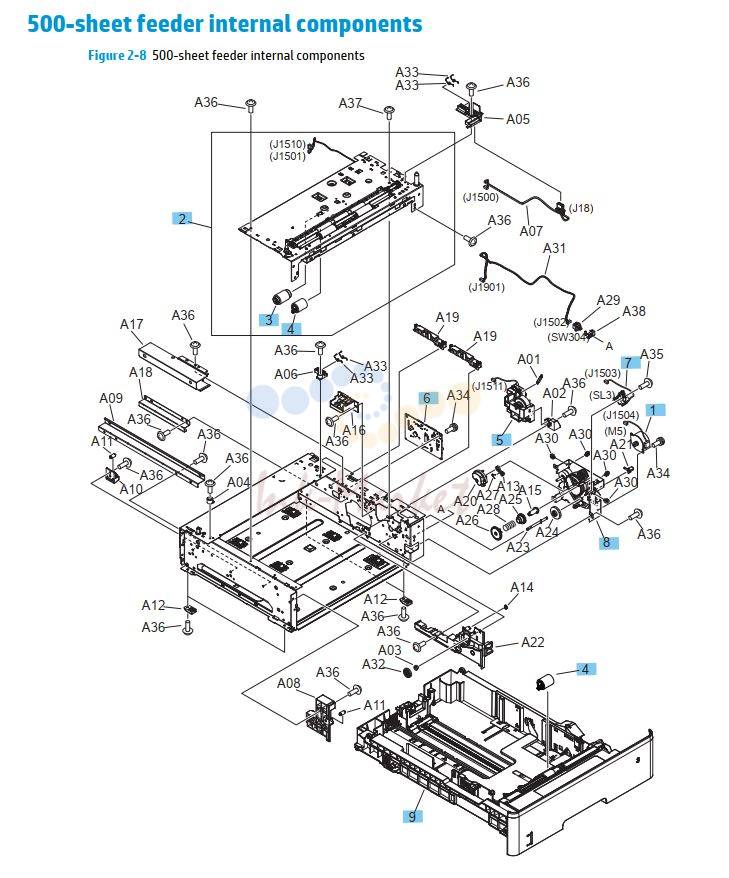

HP M701 M706 500 Sheet feeder cassette, internal components printer parts diagram

HP M701 M706 500 Sheet feeder cassette, internal components printer parts diagram

№	Артикул	Альт. артикул	Описание
1	RK2-1062-000 запросить цену →		Motor, DC stepping
2	RM1-2896-000 запросить цену →		Assembly, paper pickup
3	RM1-0036-020 запросить цену →		Roller, paper pickup
4	RM1-0037-020 запросить цену →		Roller, paper feed
5	RM1-2912-030 запросить цену →		Assembly, lifter drive
6	RM2-0241-000 запросить цену →		PCA, paper feed
7	RK2-0270-000 запросить цену →		Solenoid, Tray 3
8	RM1-2909-000 запросить цену →		Assembly, drive
9	RM2-0657-000 запросить цену →		Cassette, Tray 3

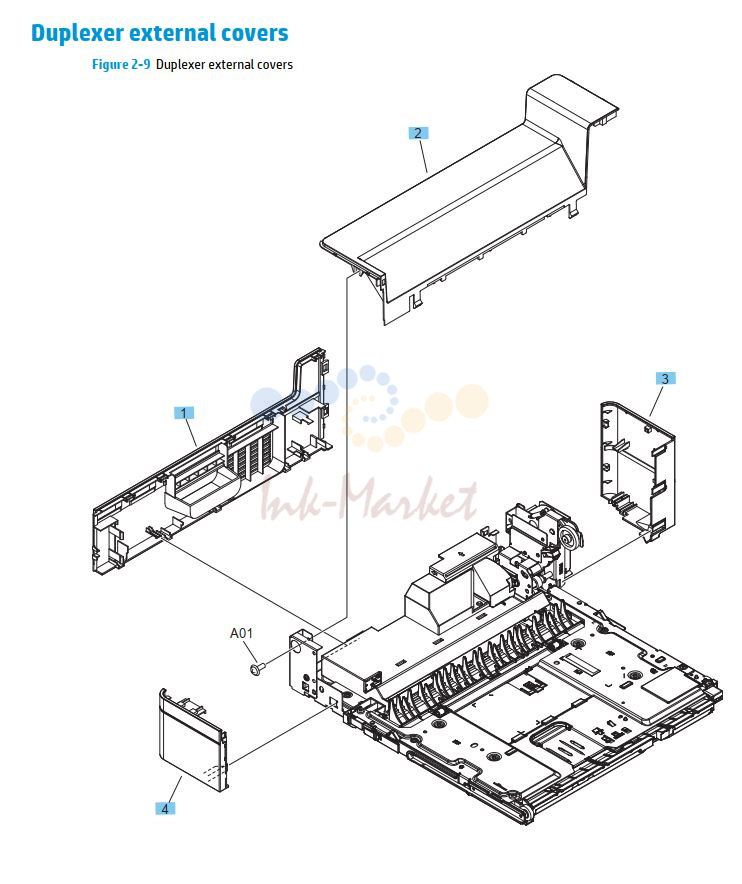

HP M701 M706 Duplexer external covers printer parts diagram

HP M701 M706 Duplexer external covers printer parts diagram

№	Артикул	Альт. артикул	Описание
1	RC3-6137-000 запросить цену →		Cover, rear
2	RC3-6138-000 запросить цену →		Cover, upper
3	RC3-6139-000 запросить цену →		Cover, right
4	RC3-6140-000 запросить цену →		Cover, left

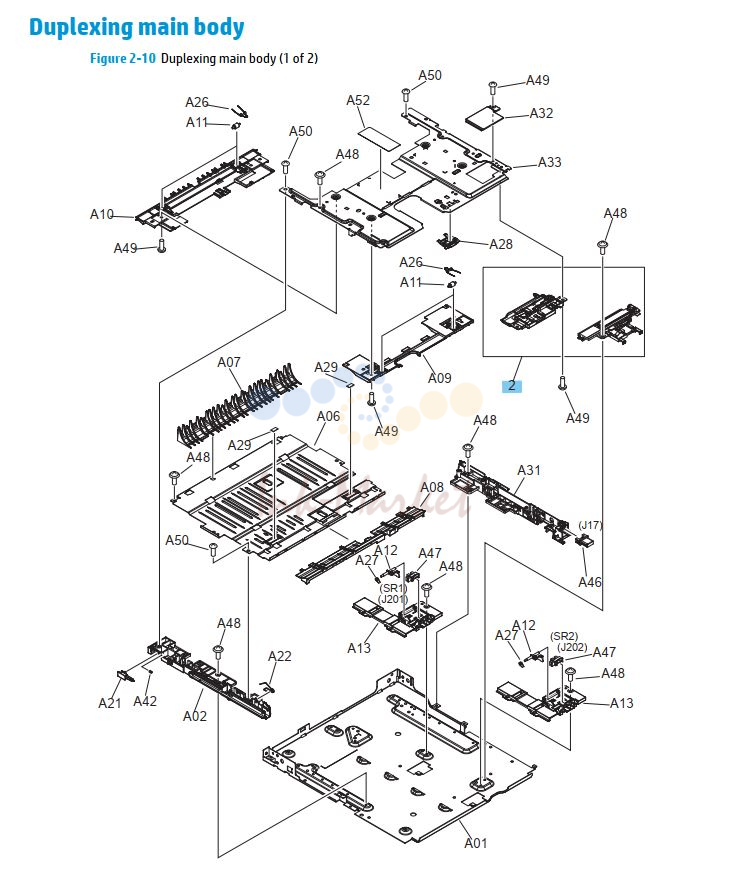

HP M701 M706 Duplexer main body printer parts diagram

HP M701 M706 Duplexer main body printer parts diagram

№	Артикул	Альт. артикул	Описание
2	RM1-9838-010 запросить цену →		Kit, registration sensor

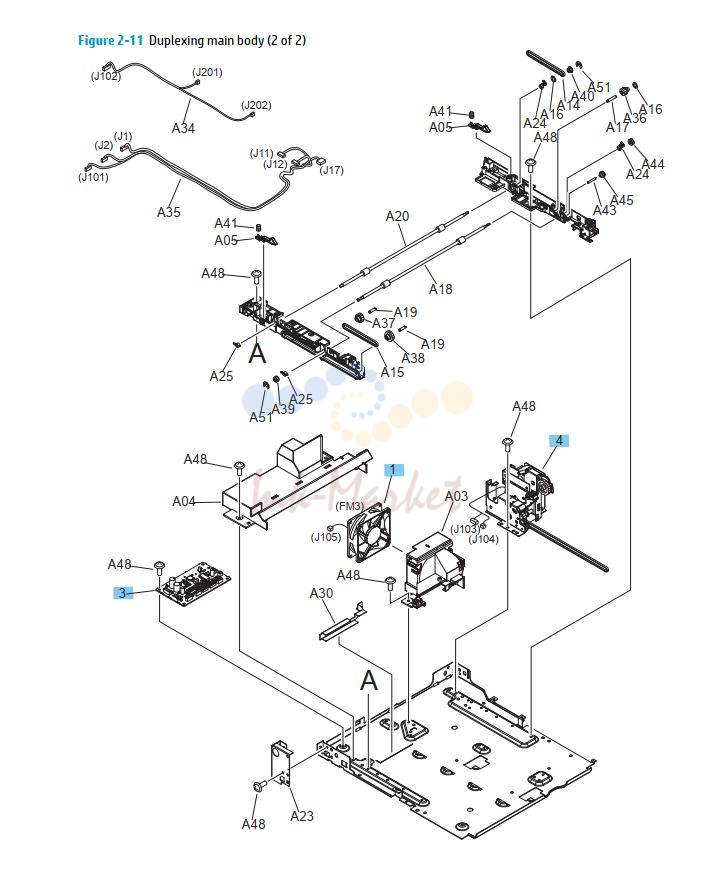

HP M701 M706 Duplexer main body printer parts diagram

HP M701 M706 Duplexer main body printer parts diagram

№	Артикул	Альт. артикул	Описание
1	RK2-1067-000 запросить цену →		Fan, duplexer
3	RM2-0255-000 запросить цену →		PCA, duplexer
4	RM2-0663-000 запросить цену →		Drive assembly, duplexer

Источник: Инк-Маркет.ру.
