Содержание
- 1. Covers and external components
- 2. Internal assemblies
- 3. Internal assemblies (2 of 3)
- 4. Internal assemblies (3 of 3)
- 5. Scanner and document feeder components
- 6. Scanner assembly, base models
- 7. Scan drive system, all models
- 8. Scanner assembly, fax models

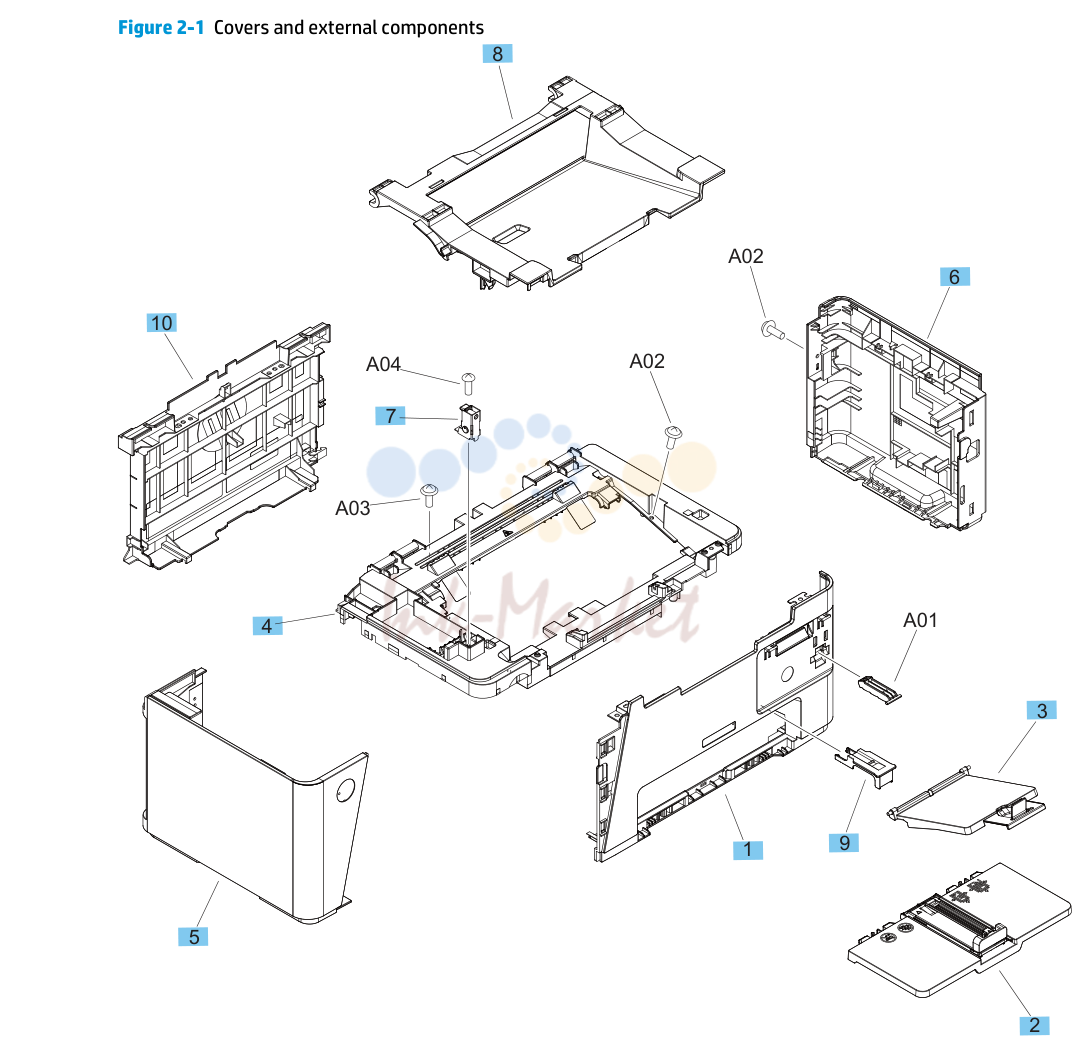

1. Covers and external components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-5127-000CN запросить цену → | Front cover assembly | |
| 2 | RM1-9958-000CN запросить цену → | Paper pickup tray assembly | |
| 3 | RM1-9905-000CN запросить цену → | Paper delivery tray assembly (output bin) | |
| 4 | RL1-3872-000CN запросить цену → | Cover, top | |
| 5 | RL2-0395-000CN запросить цену → | Cover, left | |
| 6 | RC3-5011-000CN запросить цену → | Cover, right | |
| 7 | RM1-9953-000CN запросить цену → | Image scanner lock assembly | |
| 8 | RC3-5015-000CN запросить цену → | Door, cartridge | |
| 9 | RC3-4904-000CN запросить цену → | Stopper, paper (short media extension) | |
| 10 | RL1-3874-000CN запросить цену → | Cover, rear |

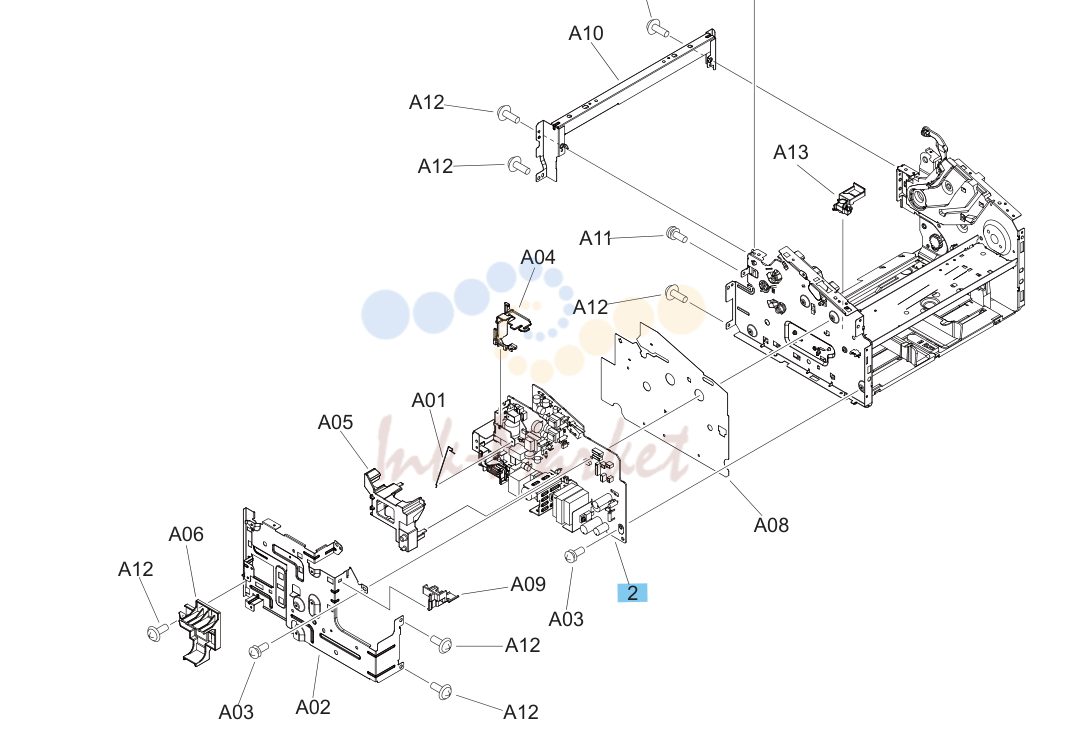

2. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-5133-000CN запросить цену → | Fuser paper delivery assembly (110 V) | |
| 1 | RM2-5134-000CN запросить цену → | Fuser paper delivery assembly (220 V) | |
| 2 | RM2-7381-000CN запросить цену → | Engine control PCA (110 V) | |
| 2 | RM2-7382-000CN запросить цену → | Engine control PCA (220 V) | |
| 2 | RM2-7378-000CN запросить цену → | Engine control PCA (220 V) for China/India | |
| 3 | RM1-9914-000CN запросить цену → | Fuser film assembly (110 V) | |
| 3 | RM1-9915-000CN запросить цену → | Fuser film assembly (220 V) | |
| 4 | RM2-7629-000CN запросить цену → | Delivery sensor PCA assembly |

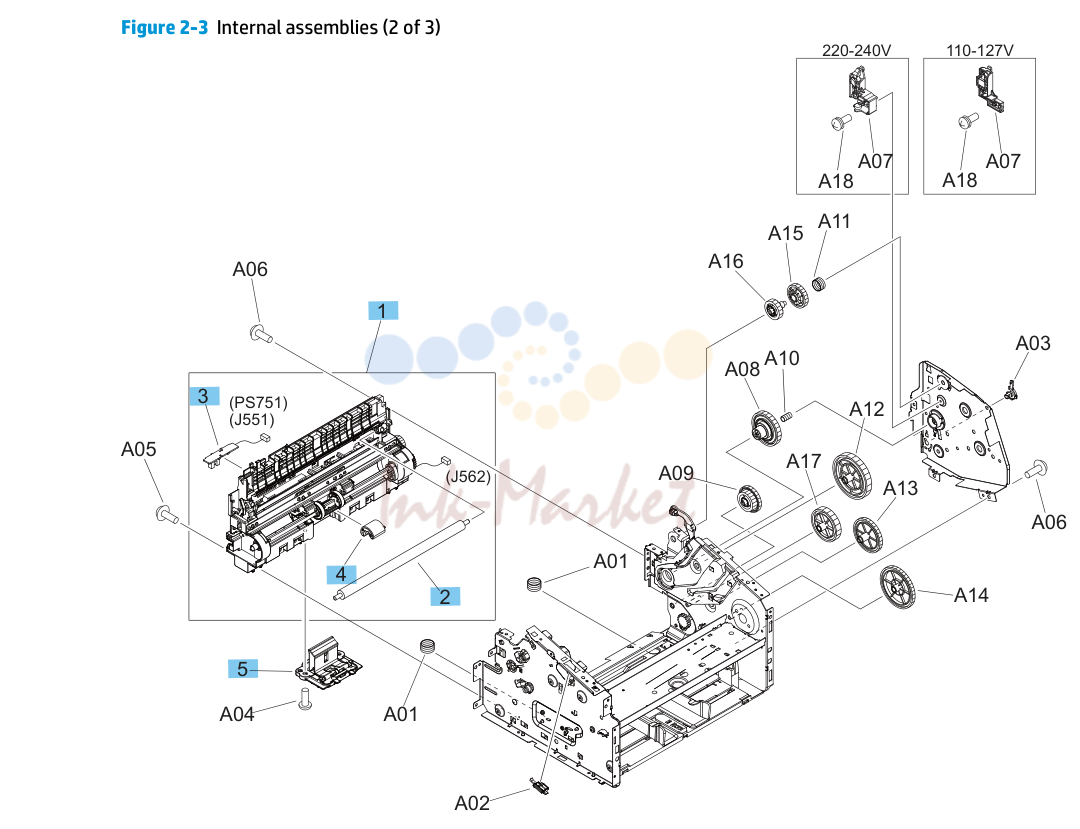

3. Internal assemblies (2 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-5135-000CN запросить цену → | Pickup transfer frame assembly | |
| 2 | RM1-4023-000CN запросить цену → | Roller, transfer | |
| 3 | RM2-7384-000CN запросить цену → | Paper pickup sensor PCA assembly | |
| 4 | RL1-2593-000CN запросить цену → | Roller, paper pickup | |
| 5 | RM2-5131-000CN запросить цену → | Separation pad assembly |

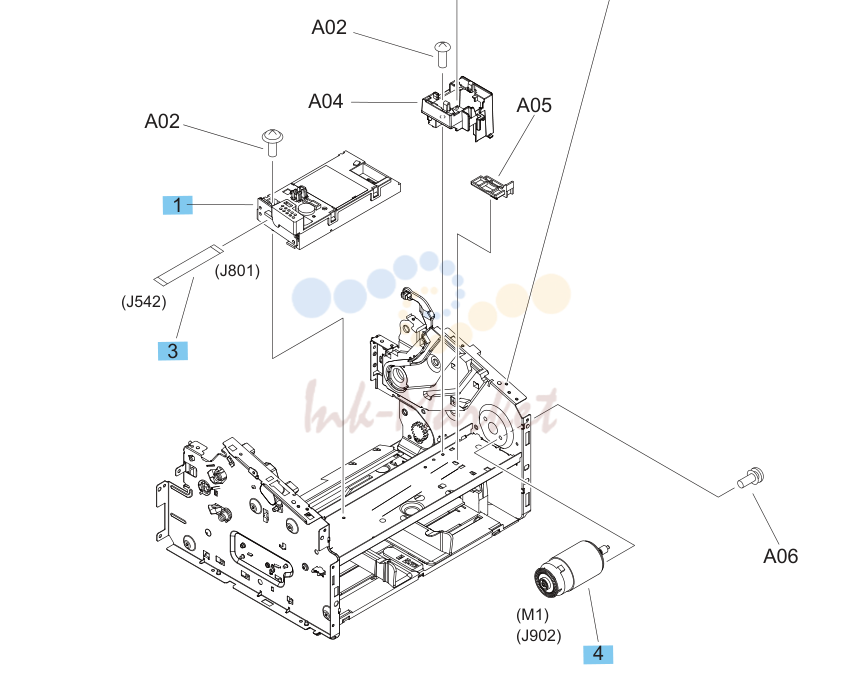

4. Internal assemblies (3 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-5126-000CN запросить цену → | Laser scanner assembly | |
| 2 | RM2-7385-000CN запросить цену → | Motor PCA assembly | |
| 3 | RM2-7377-000CN запросить цену → | Cable, flat (laser scanner) | |
| 4 | RL2-0396-000CN запросить цену → | Motor, DC 24 V |

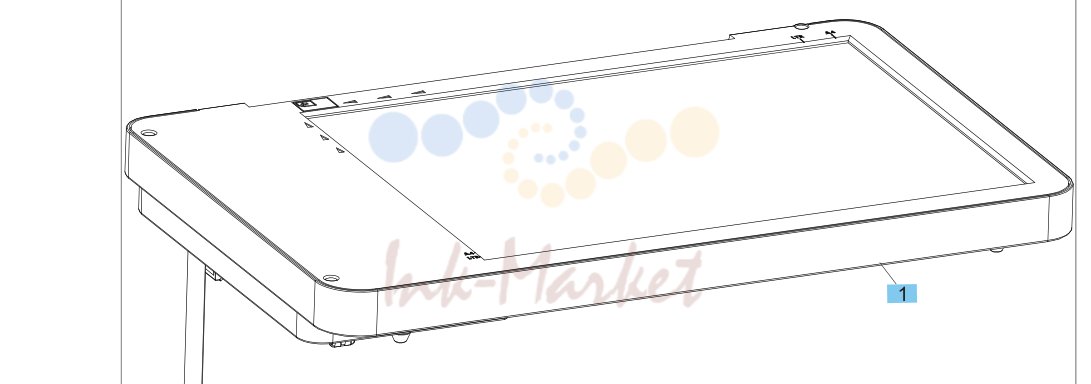

5. Scanner and document feeder components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CZ172-60107 | Scanner assembly (base models) | |
| 2 | CZ172-60102 | Scanner lid (base models) | |
| 3 | CZ172-60101 запросить цену → | Scanner lid assembly (base models) |

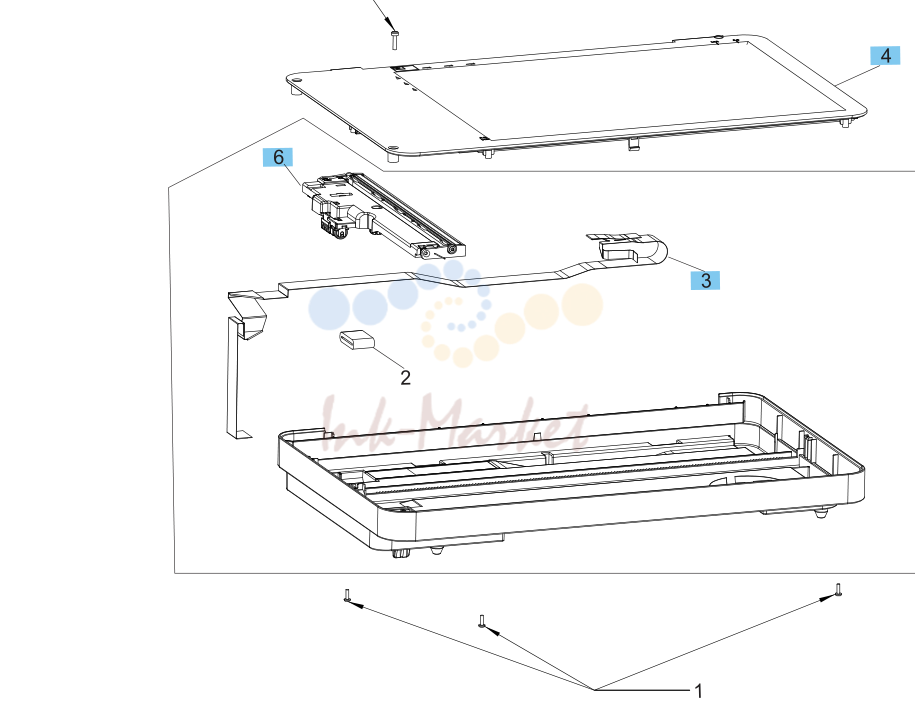

6. Scanner assembly, base models
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | CZ186-60104 запросить цену → | SSA FFC Cable, 20 pin | |
| 4 | CZ172-60103 запросить цену → | Scan bezel assembly (base models) | |
| 6 | CZ181-60104 ✓ в наличии | Scan drive system assembly | |
| 7 | CZ172-60104 запросить цену → | Scanner base assembly (base models) |
7. Scan drive system, all models
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CZ181-60112 | Scanner assembly (fax models) | |
| 2 | CZ181-60110 ✓ в наличии | Document feeder assembly | |
| 3 | CZ181-60101 запросить цену → | Scanner and document feeder assembly |

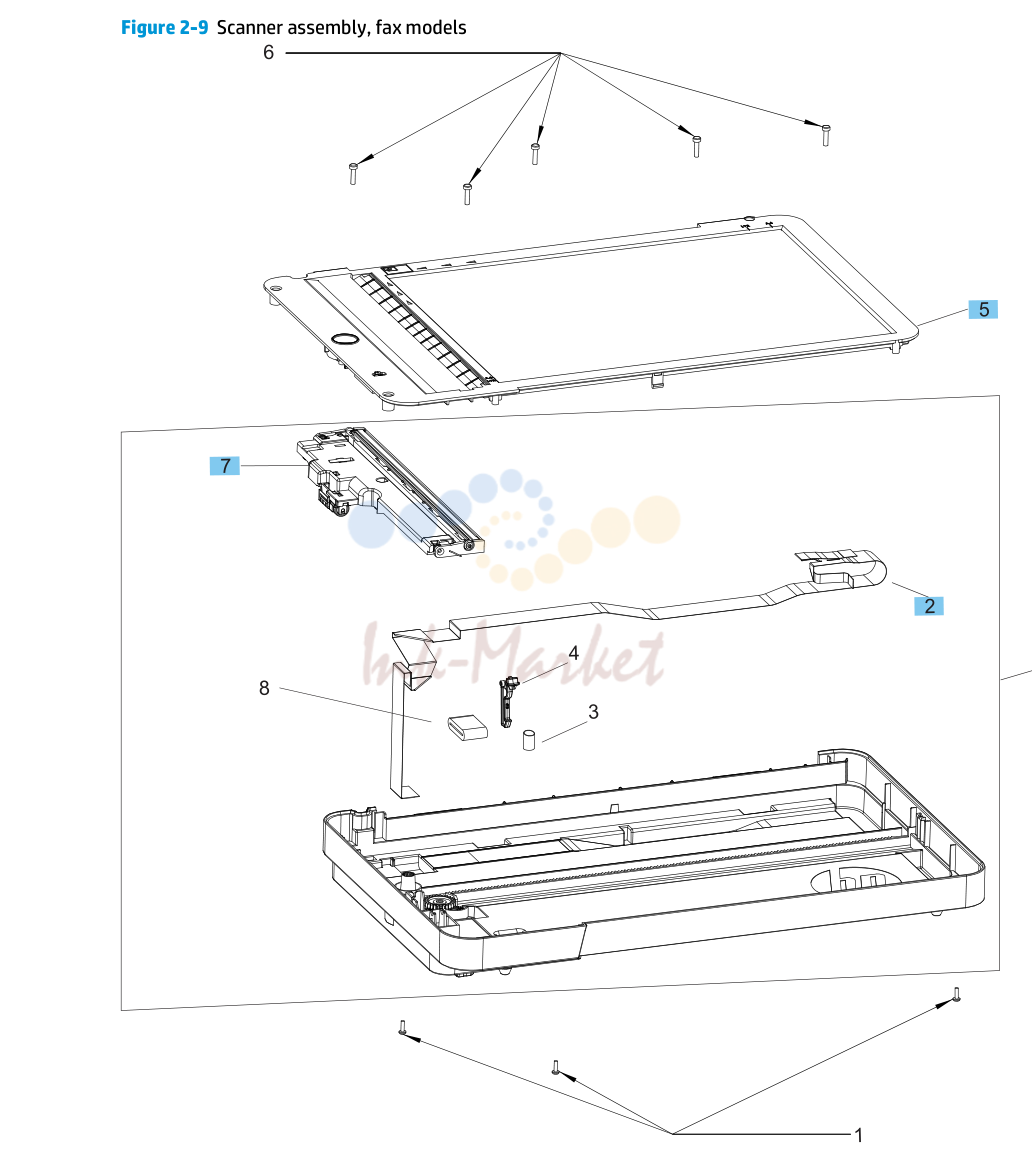

8. Scanner assembly, fax models
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | CZ186-60104 запросить цену → | SSA FFC Cable, 20-pin | |
| 5 | CZ181-60102 запросить цену → | Scan bezel (fax models) | |
| 7 | CZ181-60104 ✓ в наличии | Scan drive system assembly | |
| 9 | CZ181-60103 запросить цену → | Scanner base assembly (fax models) |
