HP LaserJet Pro M101 / M106 / MFP M129 / M134 — каталог запчастей со схемами

Содержание

1. Integrated scanner assembly (ISA) and image scanner (IS)
2. Covers
3. Covers (MFP models)
4. Internal components, printer base
5. Internal components, printer base (2 of 2; SFP)
6. Internal components, printer base (1 of 2; MFP)
7. Internal components, printer base (2 of 2; MFP)

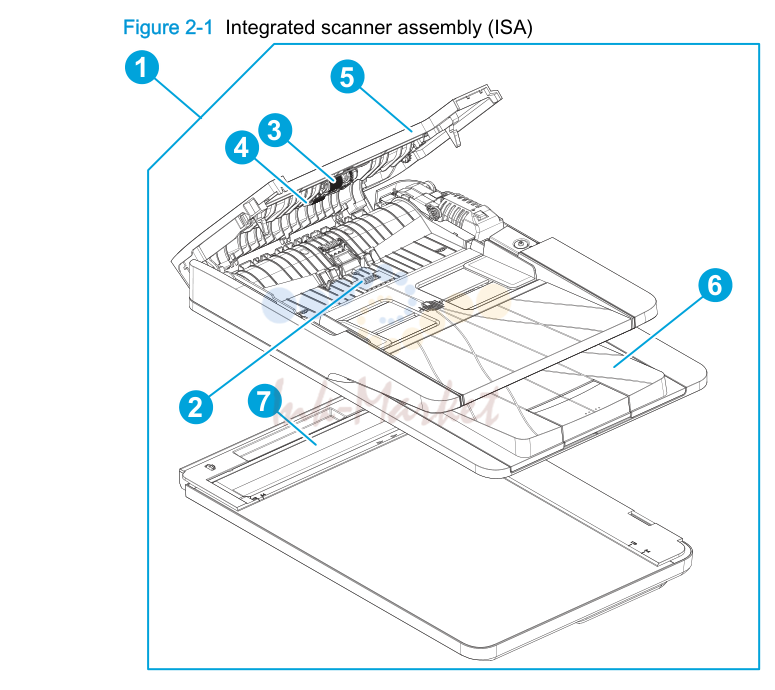

1. Integrated scanner assembly (ISA) and image scanner (IS)

№	Артикул	Описание
1		Integrated scanner assembly (document feeder with image G3Q59-60101
2		Separation pad, assembly (MFP) G3Q59-60129
3	CB780-60032 ✓ в наличии	Pre-pick arm assembly (MFP)
5		Cover, document feeder top (MFP) G3Q59-60114
6		Input tray, document feeder (M132; MFP) G3Q59-60115
6		Input tray, document feeder (M134; MFP) P6N90-60102
7		Mylar ramp kit (MFP) G3Q59-60120

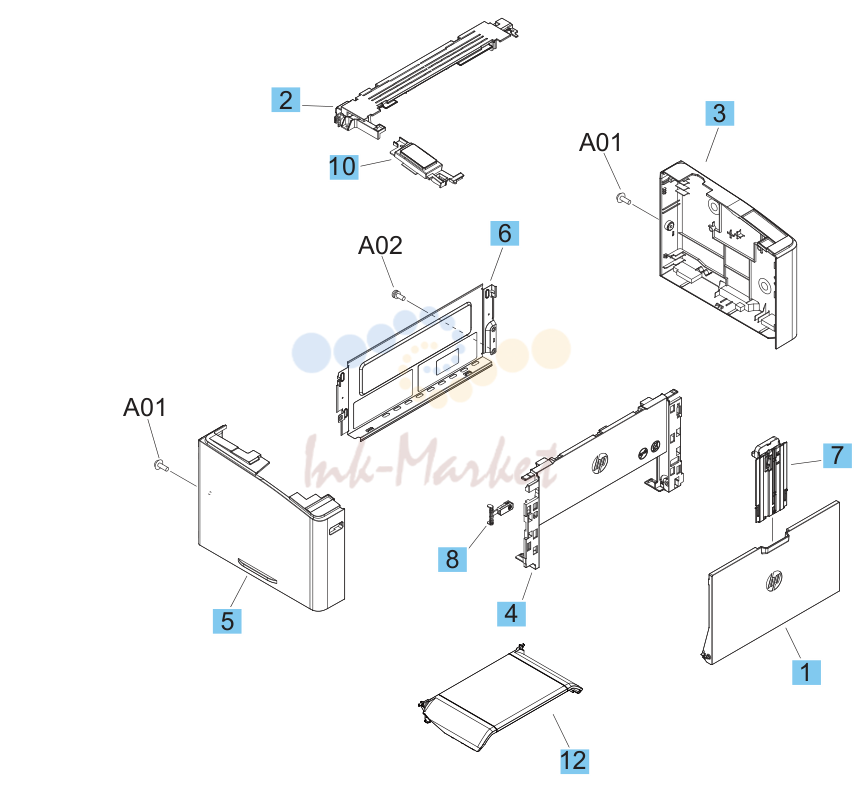

2. Covers

№	Артикул	Описание
1	RC4-7944-000CN запросить цену →	Tray, multipurpose (SFP)
2	RC4-7947-000CN запросить цену →	Cover, assembly top (SFP)
3	RL2-2827-000CN запросить цену →	Cover, right (SFP)
3	RL2-2828-000CN запросить цену →	Cover, right (SFP; HP LaserJet Ultra M106w only)
4	RC4-7949-000CN запросить цену →	Cover, assembly front (SFP)
5	RL2-2826-000CN запросить цену →	Cover, left (SFP)
5	RL2-2424-000CN запросить цену →	Cover, left (SFP; HP LaserJet Ultra M106W only)
6	RC4-7952-000CN запросить цену →	Panel, rear (SFP)
7	RL2-1659-000CN запросить цену →	Stopper, back end (MP tray) (SFP)
8	RL2-1664-000CN запросить цену →	Button, switch (power) (SFP)
9	RM2-2076-000CN запросить цену →	Door, cartridge assembly (bundle model) (SFP)
9	RM2-6978-000CN запросить цену →	Door, cartridge assembly (except bundle model) (SFP)
10	RM2-2077-000CN запросить цену →	Control panel assembly (M106w, bundle model) (SFP)
10	RM2-6976-000CN запросить цену →	Control panel assembly (M102a, M104a, base model) (SFP)
10	RM2-6977-000CN запросить цену →	Control panel assembly (M102w, M014w) (SFP)
11	RC5-3313-000CN запросить цену →	Label, name (M102a, base model) (SFP)
11	RC5-3314-000CN запросить цену →	Label, name (M102w, wireless model) (SFP)
11	RC5-3315-000CN запросить цену →	Label, name (M104a, base/EM model) (SFP)
11	RC5-3316-000CN запросить цену →	Label, name (M104w, wireless/EM model) (SFP)
11	RC5-3317-000CN запросить цену →	Label, name (M106w, wireless/bundle model) (SFP)
12	RL2-2426-000CN запросить цену →	Cover, dust (SFP)

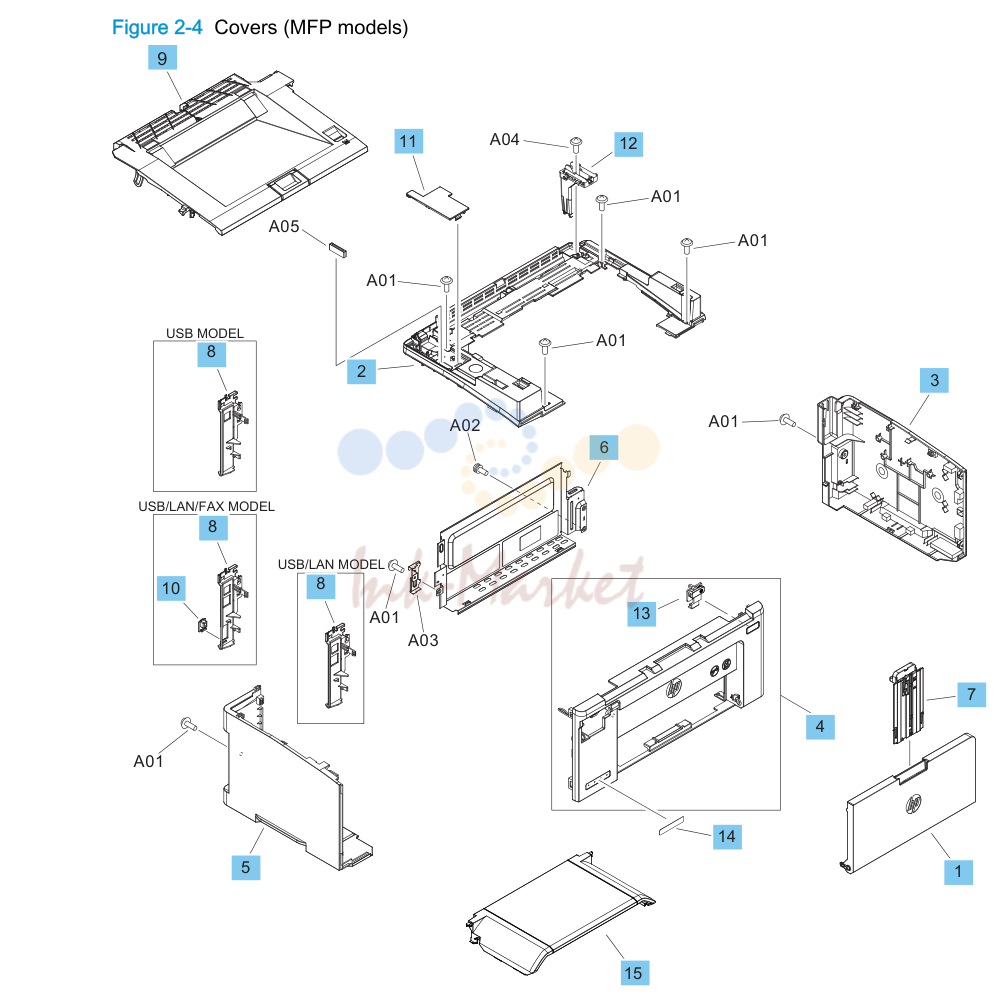

3. Covers (MFP models)

№	Артикул	Описание
1	RC4-7962-000CN запросить цену →	Tray, multipurpose (MFP)
2	RC4-7958-000CN запросить цену →	Cover, assembly top (MFP)
3	RC4-7957-000CN запросить цену →	Cover,right (MFP)
4	RM2-6995-000CN запросить цену →	Cover, assembly front (except bundle model) (MFP)
4	RM2-2193-000CN запросить цену →	Cover, assembly front (bundle model) (MFP)
5	RL2-2425-000CN запросить цену →	Cover, left (MFP)
6	RC4-7964-000CN запросить цену →	Panel, rear (MFP)
7	RL2-1659-000CN запросить цену →	Stopper, back end (MP tray) (MFP)
8	RC5-0072-000CN запросить цену →	Cover, USB (USB model) (MFP)
8	RC5-0073-000CN запросить цену →	Cover, USB (USB/LAN model) (MFP)
8	RC4-7965-000CN запросить цену →	Cover, USB (USB/LAN/FAX model) (MFP)
9	RM2-6979-000CN запросить цену →	Door, cartridge assembly (except bundle model; MFP)
9	RM2-2078-000CN запросить цену →	Door, cartridge assembly (bundle model; MFP)
10	RC5-0437-000CN запросить цену →	Cap, FAX (USB/LAN/FAX model) (MFP)
11	RC5-0436-000CN запросить цену →	Cover, cable (MFP)
12	RM2-1182-000CN запросить цену →	Hinge, assembly (MFP)
13	RL2-1661-000CN запросить цену →	Button, switch (MFP)
14	RC5-3318-000CN запросить цену →	Label, name (M130a, 3in1/base model) (MFP)
14	RC5-3319-000CN запросить цену →	Label, name (M130nw, 3in1/network/wireless model) (MFP)
14	RC5-3320-000CN запросить цену →	Label, name (M132snw, 3in1/network/ADF/EM model) (MFP)
14	RC5-3321-000CN запросить цену →	Label, name (M130fn, 4in1/network model) (MFP)
14	RC5-3322-000CN запросить цену →	Label, name (M130fw, 4in1/wireless model) (MFP)
14	RC5-3323-000CN запросить цену →	Label, name (M132a, 4in1/base/EM model) (MFP)
14	RC5-3324-000CN запросить цену →	Label, name (M132nw, 3in1/network/FB/EM model) (MFP)
14	RC5-3325-000CN запросить цену →	Label, name (M132fn, 4in1/network/EM model) (MFP)
14	RC5-3326-000CN запросить цену →	Label, name (M132fp, 4in1/fax/phone/EM model) (MFP)
14	RC5-3327-000CN запросить цену →	Label, name (M132fw, 4in1/wireless/EM model) (MFP)
14	RC5-3328-000CN запросить цену →	Label, name (M134a, 3in1/ bundle model) (MFP)
14	RC5-3329-000CN запросить цену →	Label, name (M134fn, 4in1/ bundle model) (MFP)
15	RL2-2427-000CN запросить цену →	Cover, dust (MFP)

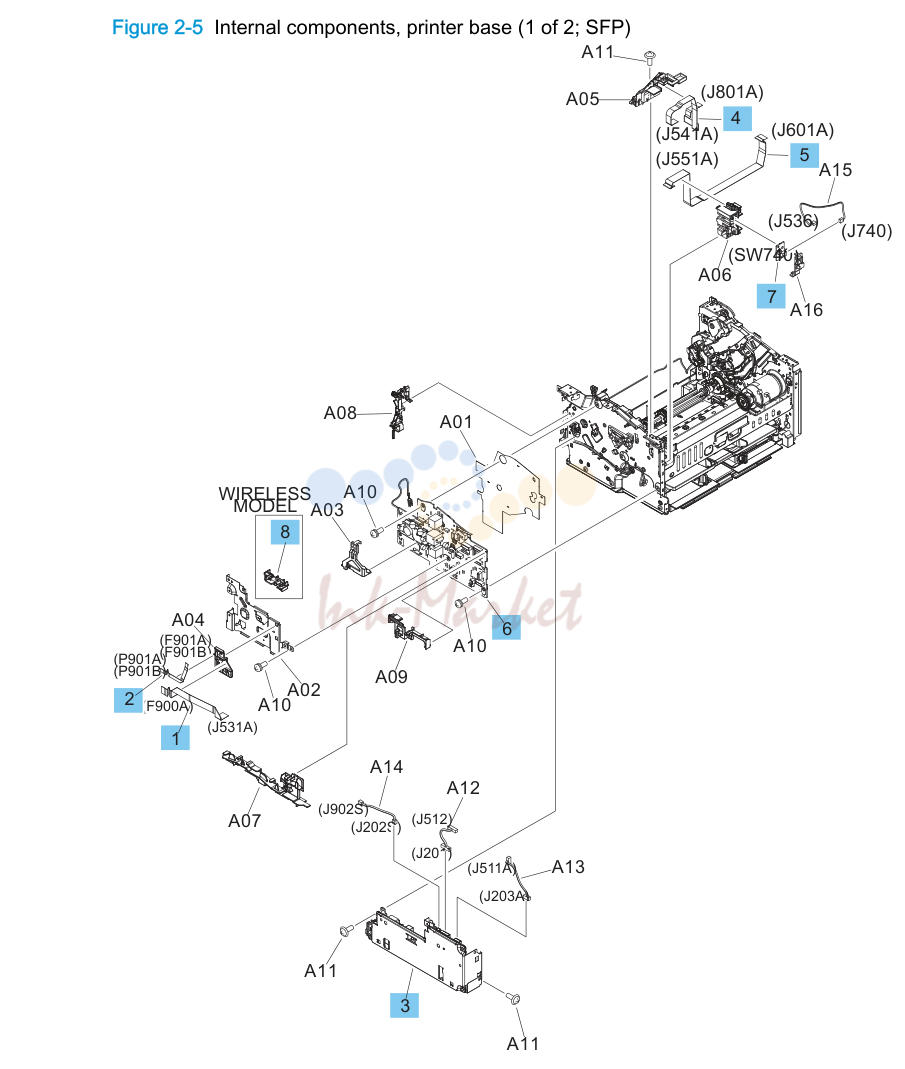

4. Internal components, printer base

№	Артикул	Описание
1	RK2-8416-000CN запросить цену →	Cable, flat flexible (SFP)
2	RK2-8425-000CN запросить цену →	Cable, flat flexible (base model) (SFP)
2	RK2-8422-000CN запросить цену →	Cable, flat flexible (except base model) (SFP)
3	RM2-1653-000CN запросить цену →	Low-voltage power supply (LVPS) (110-127V) (SFP)
3	RM2-1655-000CN запросить цену →	Low-voltage power supply (LVPS) (220-240V; China) (SFP)
3	RM2-1654-000CN запросить цену →	Low-voltage power supply (LVPS) (220-240V; except China)
4	RK2-8410-000CN запросить цену →	Cable, flat flexible (SFP)
5	RK2-8413-000CN запросить цену →	Cable, flat flexible (SFP)
6	RM2-8237-000CN запросить цену →	Engine control unit (ECU) PCA (bundle model) (SFP)
6	RM2-8234-000CN запросить цену →	Engine control unit (ECU) PCA (except bundle model) (SFP)
7	RM2-8273-000CN запросить цену →	Switch, power PCA (SFP)
8	RC4-7851-000CN запросить цену →	Holder, Wi-Fi (wireless models; SFP)
1		Some assemblies are common between the SFP printers and the MFP printers. Make sure that the correct part number is

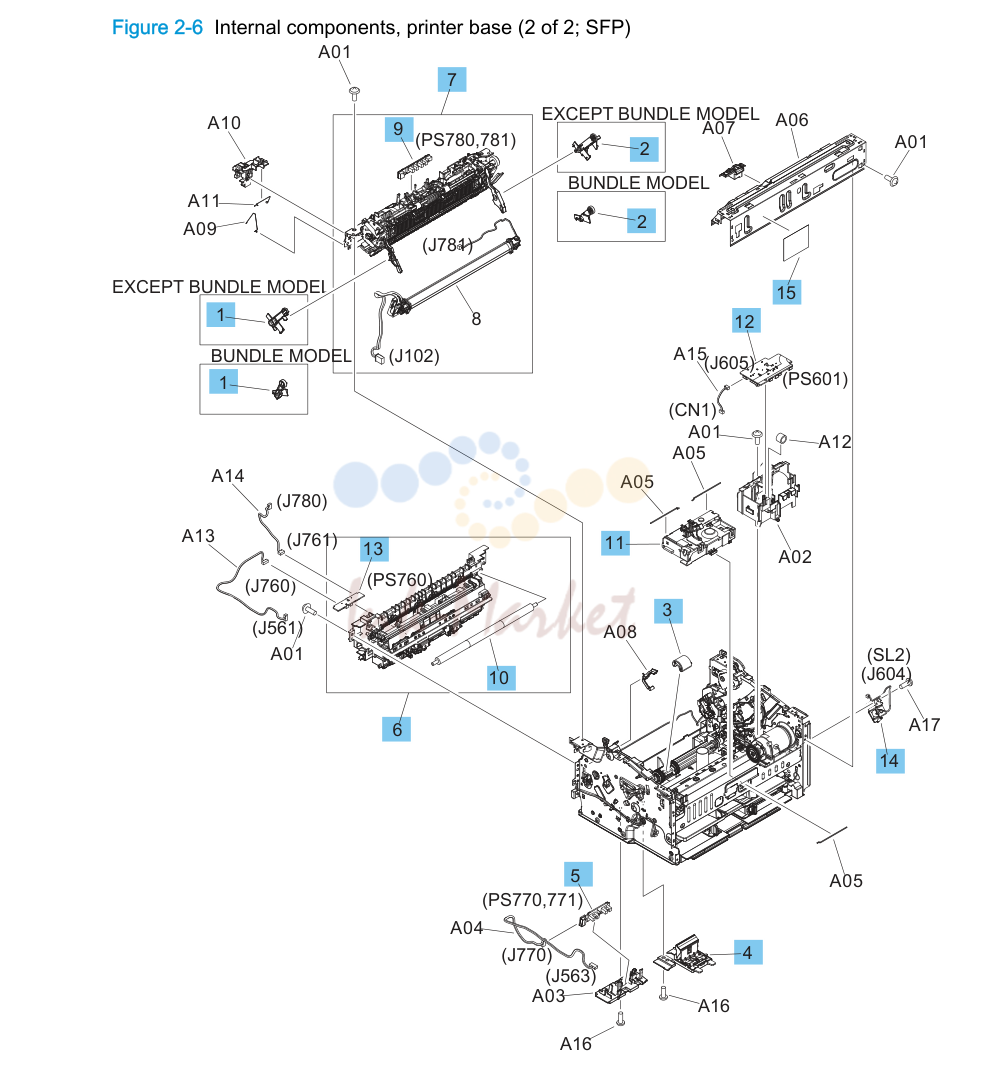

5. Internal components, printer base (2 of 2; SFP)

№	Артикул	Описание
1	RC4-7774-000CN запросить цену →	Link, pressure relief left (bundle model) (SFP)
1	RC4-7736-000CN запросить цену →	Link, pressure relief left (except bundle model) (SFP)
2	RC4-7775-000CN запросить цену →	Link, pressure relief right (bundle model) (SFP)
2	RC4-7737-000CN запросить цену →	Link, pressure relief right (except bundle model) (SFP)
3	RL1-2593-000CN запросить цену →	Roller, paper pickup (SFP)
4	RM2-6957-000CN запросить цену →	Pad, separation assembly (SFP)
5	RM2-8276-000CN запросить цену →	Sensor, environmental PCA (SFP)
6	RM2-1661-000CN запросить цену →	Transfer assembly (SFP)
7	RM2-6947-000CN запросить цену →	Fixing (fuser) assembly (110-120V) (SFP)
7	RM2-6948-000CN запросить цену →	Fixing (fuser) assembly (220-240V) (SFP)
8	RM2-6962-000CN запросить цену →	Fixing (fuser) film assembly (110-120V) (SFP)
8	RM2-6963-000CN запросить цену →	Fixing (fuser) film assembly (220-240V) (SFP)
9	RM2-8278-000CN запросить цену →	Sensor, delivery PCA (SFP)
10	RM2-1660-000CN запросить цену →	Roller, transfer (SFP)
11	RM2-1662-000CN запросить цену →	Laser scanner assembly (SFP)
12	RM2-8251-000CN запросить цену →	Motor PCA (SFP)
13	RM2-8277-000CN запросить цену →	Paper pickup sensor PCA assembly (SFP)
14	RK2-7601-000CN запросить цену →	Solenoid (SFP)
15	RU5-8841-000CN запросить цену →	Label, attention (SFP)
1		Some assemblies are common between the SFP printers and the MFP printers. Make sure that the correct part number is

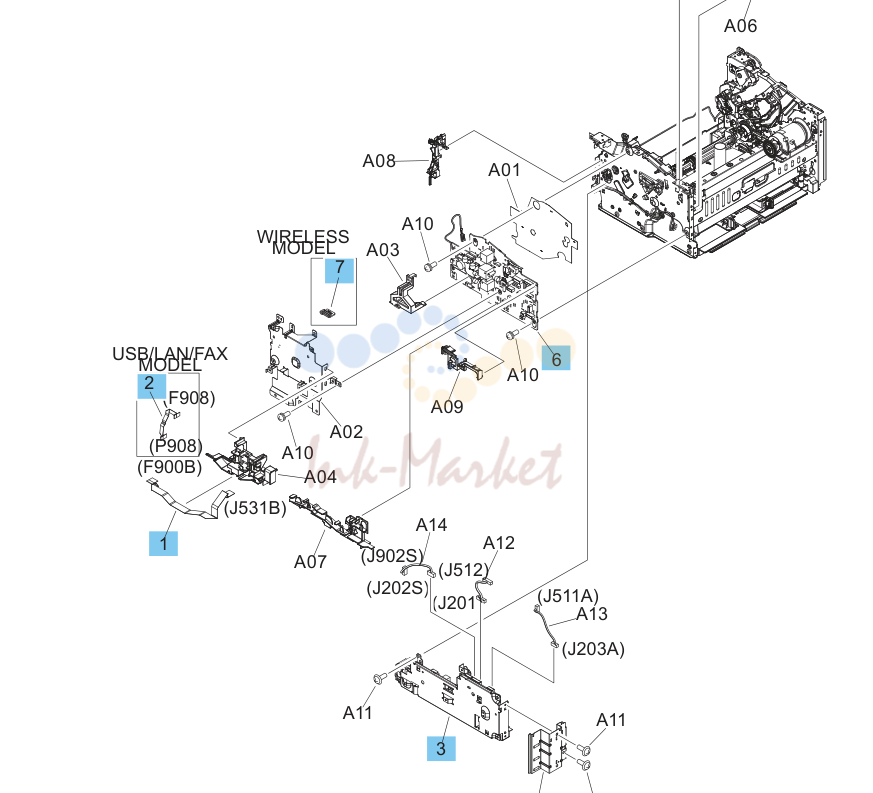

6. Internal components, printer base (1 of 2; MFP)

№	Артикул	Описание
1	RK2-8419-000CN запросить цену →	Cable, flat flexible (MFP)
2	RK2-8440-000CN запросить цену →	Cable, flat flexible (USB/LAN/FAX model) (MFP)
3	RM2-1656-000CN запросить цену →	Low-voltage power supply (LVPS) (110-127V) (MFP)
3	RM2-1658-000CN запросить цену →	Low-voltage power supply (LVPS) (220-240V; China) (MFP)
3	RM2-1657-000CN запросить цену →	Low-voltage power supply (LVPS) (220-240V; except China)
4	RK2-8410-000CN запросить цену →	Cable, flat flexible (MFP)
5	RK2-8413-000CN запросить цену →	Cable, flat flexible (MFP)
6	RM2-8237-000CN запросить цену →	Engine control unit (ECU) PCA (bundle model) (MFP)
6	RM2-8234-000CN запросить цену →	Engine control unit (ECU) PCA (except bundle model) (MFP)
7	RC5-0500-000CN запросить цену →	Holder, Wi-Fi (wireless models only; MFP)
1		Some assemblies are common between the SFP printers and the MFP printers. Make sure that the correct part number is

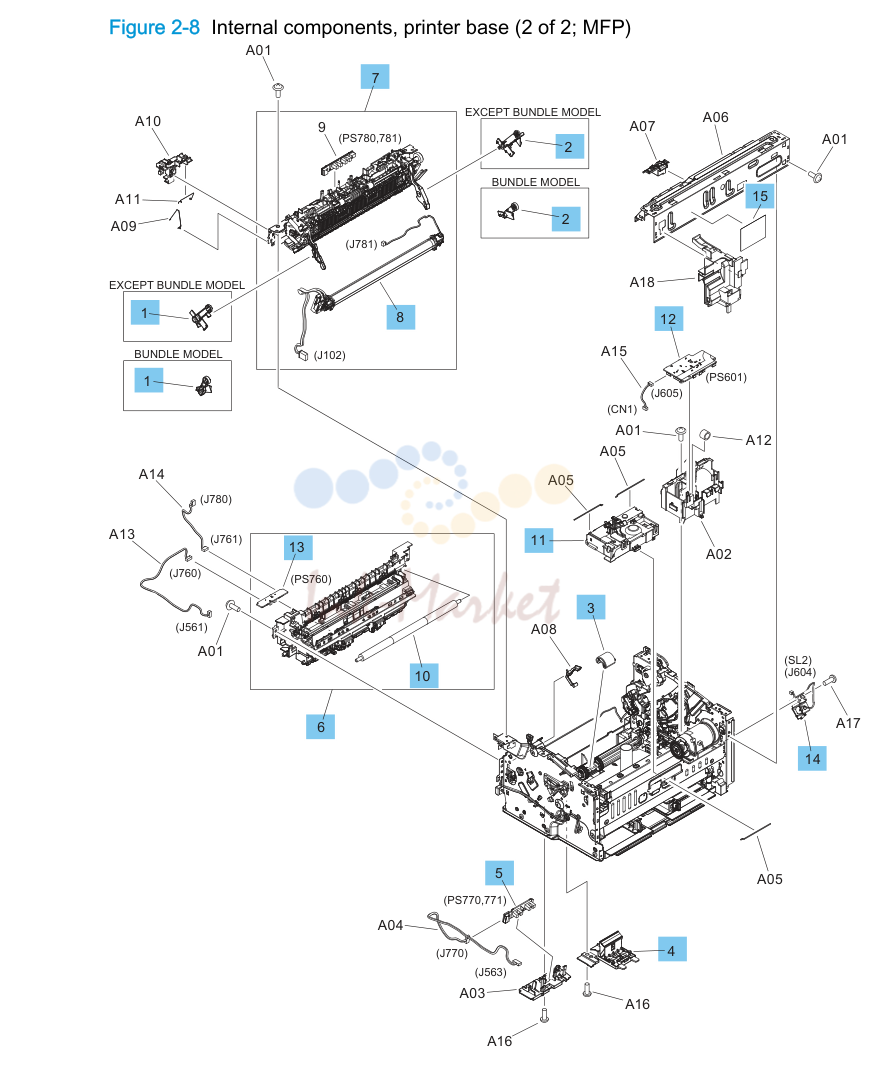

7. Internal components, printer base (2 of 2; MFP)

№	Артикул	Описание
1	RC4-7774-000CN запросить цену →	Link, pressure relief left (bundle model) (MFP)
1	RC4-7736-000CN запросить цену →	Link, pressure relief left (except bundle model) (MFP)
2	RC4-7775-000CN запросить цену →	Link, pressure relief right (bundle model) (MFP)
2	RC4-7737-000CN запросить цену →	Link, pressure relief right (except bundle model) (MFP)
3	RL1-2593-000CN запросить цену →	Roller, paper pickup (MFP)
4	RM2-6957-000CN запросить цену →	Pad, separation assembly (MFP)
5	RM2-8276-000CN запросить цену →	Sensor, environmental PCA (MFP)
6	RM2-1661-000CN запросить цену →	Transfer assembly (MFP)
7	RM2-6947-000CN запросить цену →	Fixing (fuser) assembly (110-120V) (MFP)
7	RM2-6948-000CN запросить цену →	Fixing (fuser) assembly (220-240V) (MFP)
8	RM2-6962-000CN запросить цену →	Fixing (fuser) film assembly (110-120V) (MFP)
8	RM2-6963-000CN запросить цену →	Fixing (fuser) film assembly (220-240V) (MFP)
9	RM2-8278-000CN запросить цену →	Sensor, delivery PCA (MFP)
10	RM2-1660-000CN запросить цену →	Roller, transfer (MFP)
11	RM2-1662-000CN запросить цену →	Laser scanner assembly (MFP)
12	RM2-8251-000CN запросить цену →	Motor PCA (MFP)
13	RM2-8277-000CN запросить цену →	Paper pickup sensor PCA assembly (MFP)
14	RK2-7601-000CN запросить цену →	Solenoid (MFP)
15	RU5-8841-000CN запросить цену →	Label, attention (MFP)
1		Some assemblies are common between the SFP printers and the MFP printers. Make sure that the correct part number is
