Содержание
- 1. HP M3027 M3035 ADF Document feeder and scanner printer parts diagram
- 2. P M3027 M3035 Covers, Panels and doors printer parts diagram
- 3. HP M3027 M3035 Internal assemblies 1 of 5 printer parts diagram
- 4. HP M3027 M3035 Internal assemblies 2 of 5 printer parts diagram
- 5. HP M3027 M3035 Internal assemblies 3 of 5 printer parts diagram
- 6. HP M3027 M3035 Internal assemblies 3 of 5 printer parts diagram
- 7. HP M3027 M3035 Internal assemblies 4 of 5 printer parts diagram
- 8. HP M3027 M3035 Internal assemblies 5 of 5 printer parts diagram

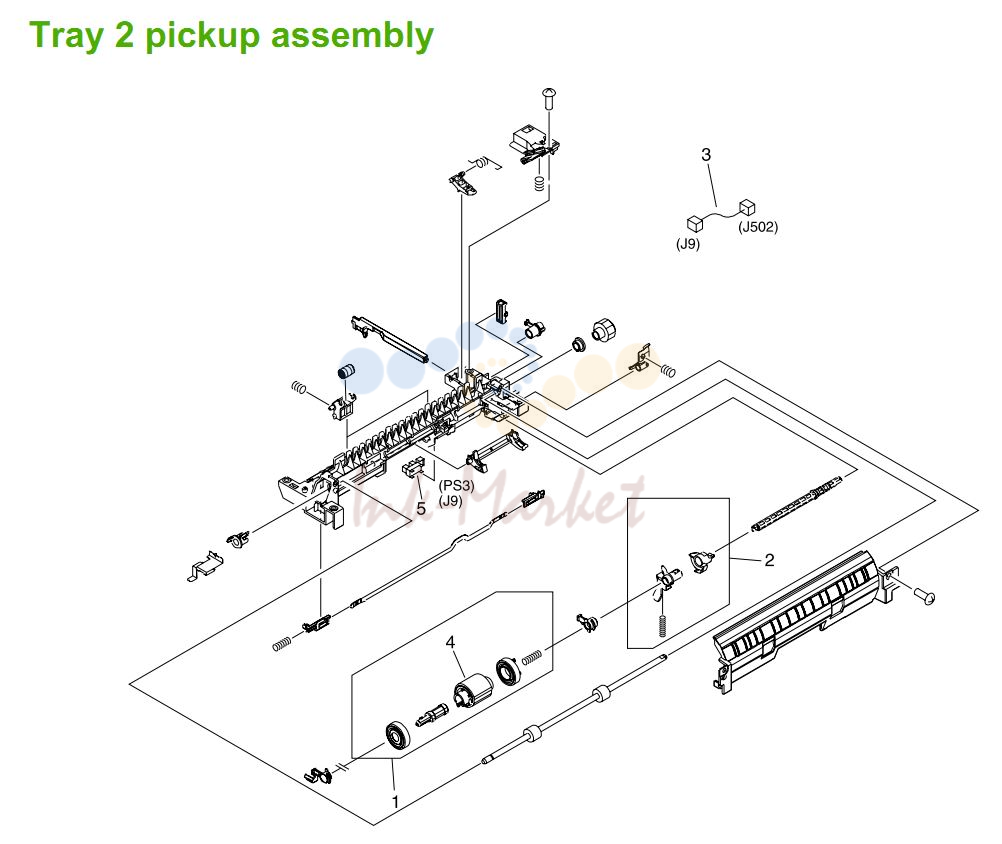

- 9. HP M3027 M3035 Tray 2 pickup assembly printer parts diagram

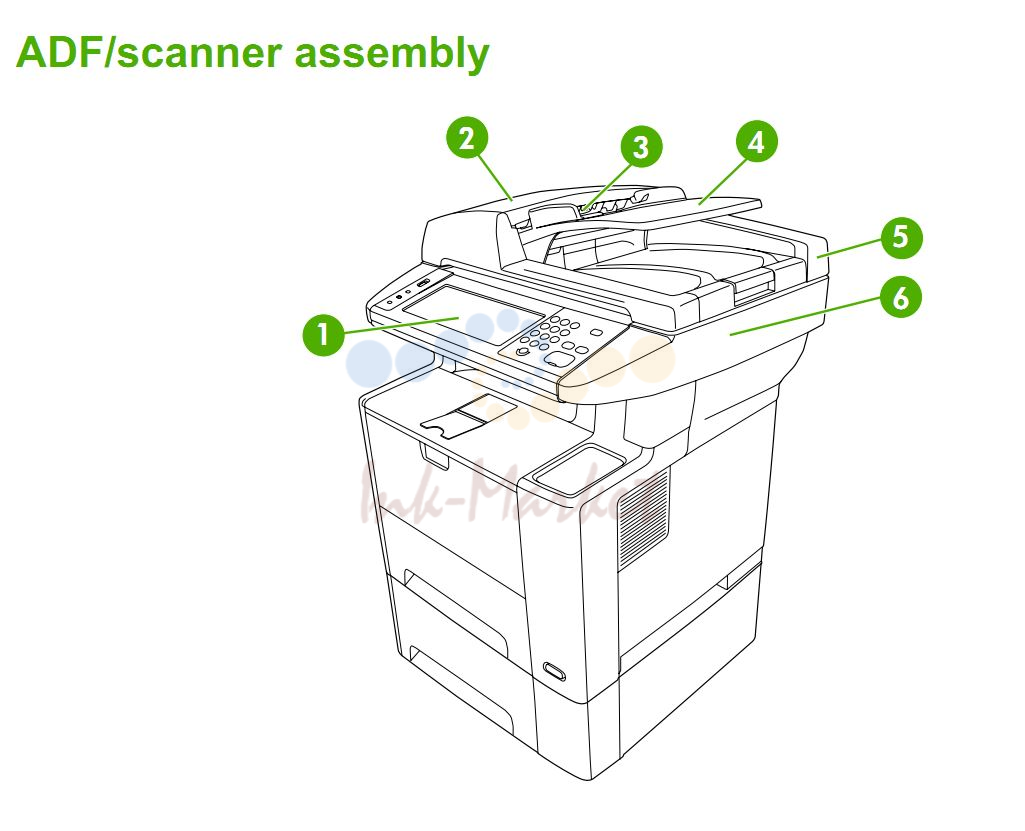

1. HP M3027 M3035 ADF Document feeder and scanner printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CB414-60101 запросить цену → | Control panel | |
| 2 | CB414-67902 запросить цену → | Cover, ADF | |
| 4 | CB414-67903 | Input tray, ADF | |
| 5 | CB414-67916 запросить цену → | ADF assembly | |
| 6 | CB414-67905 | Scanner assembly |

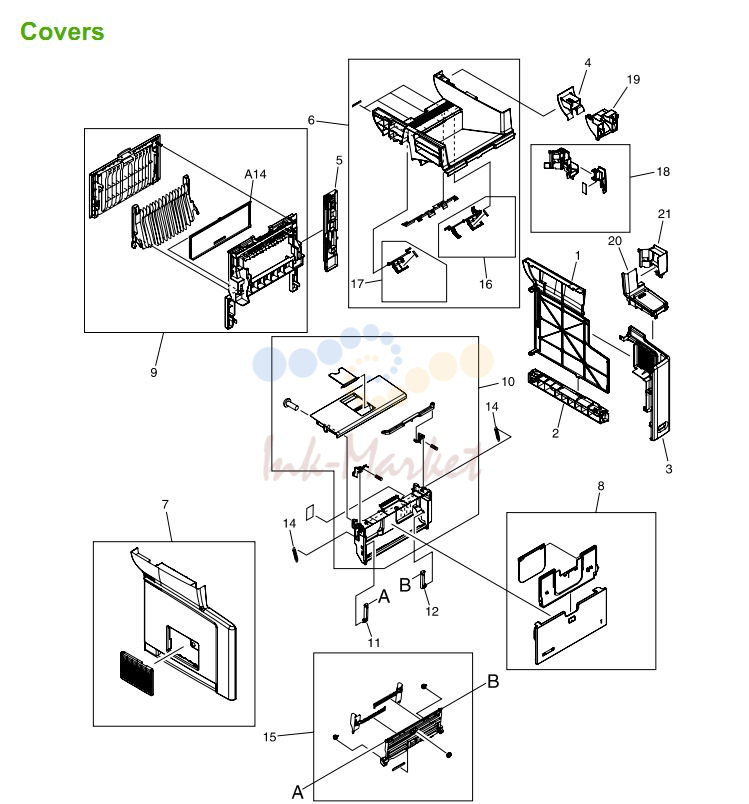

2. P M3027 M3035 Covers, Panels and doors printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-0722-000CN запросить цену → | Cover, right-side (DIMM cover) | |
| 2 | RC2-0603-000CN запросить цену → | Cover, right lower | |
| 3 | RL1-1723-000CN запросить цену → | Cover, right front | |
| 4 | RC2-0726-000CN запросить цену → | Cover, fax | |
| 5 | RC2-0612-000CN запросить цену → | Cover, I/O | |
| 6 | RM1-3772-000CN запросить цену → | Top cover assembly | |
| 7 | RM1-3773-000CN запросить цену → | Cover, left | |
| 8 | RM1-3723-000CN запросить цену → | Tray 1 cover assembly | |
| 9 | RM1-3724-000CN запросить цену → | Rear cover assembly | |
| 10 | RM1-3722-000CN запросить цену → | Cartridge door assembly | |
| 11 | RC1-4057-000CN запросить цену → | Hinge, left | |
| 12 | RC1-4058-000CN запросить цену → | Hinge, right | |
| 14 | RU5-2388-000CN запросить цену → | Spring, tension | |
| 15 | RM1-1490-000CN запросить цену → | Tray 1 assembly | |
| 16 | RM1-3742-000CN запросить цену → | Flag assembly, full detect | |
| 17 | RM1-3743-000CN запросить цену → | Flag assembly, face-down | |
| 18 | RM1-3790-000CN запросить цену → | Cover, stapler | |
| 19 | RC2-0729-000CN запросить цену → | Cover, fax internal (fax rail) | |
| 20 | RC2-0724-000CN запросить цену → | Paper clip tray | |
| 21 | CB414-40064 запросить цену → | Stapler door (for devices with staplers) | |
| 21 | RC2-0727-000CN запросить цену → | Cover |

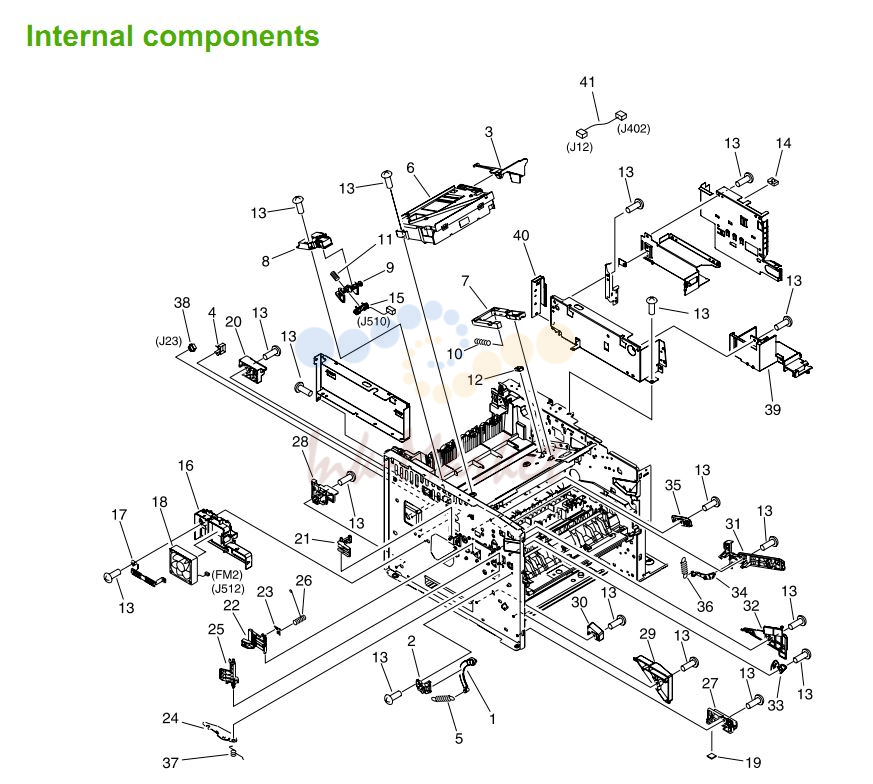

3. HP M3027 M3035 Internal assemblies 1 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-4055-000CN запросить цену → | Arm, door | |
| 2 | RC1-4056-000CN запросить цену → | Guide, door arm | |
| 3 | RC1-4128-020CN запросить цену → | Duct, scanner | |
| 4 | WT2-5694-000CN запросить цену → | Clip clamp, wire | |
| 5 | RU5-2407-000CN запросить цену → | Spring, tension | |
| 6 | RM1-1521-030CN запросить цену → | Laser/scanner assembly | |
| 7 | RC1-4125-000CN запросить цену → | Link, laser shutter | |
| 8 | RC1-4126-000CN запросить цену → | Stay, tag holder | |
| 9 | RC1-4127-000CN запросить цену → | Holder, tag | |
| 10 | RU5-2404-000CN запросить цену → | Spring, compression | |
| 11 | RU5-2405-000CN запросить цену → | Spring, compression | |
| 12 | WT2-5812-000CN запросить цену → | Clip, cable | |
| 13 | XA9-1671-000CN запросить цену → | Screw, D, M3x8 | |
| 14 | WT2-5056-000CN запросить цену → | Clip, cable | |
| 15 | RM1-4054-000CN запросить цену → | Cable, memory tag | |
| 16 | RC2-0622-000CN запросить цену → | Holder, sub fan | |
| 17 | RC2-0623-000CN запросить цену → | Plate, fan shield, left | |
| 18 | RK2-1499-000CN запросить цену → | Fan, left-side | |
| 19 | RA0-1003-000CN запросить цену → | Foot, rubber | |
| 20 | RC1-4009-000CN запросить цену → | Holder | |
| 21 | RC1-4065-000CN запросить цену → | Lever, grounding contact | |
| 22 | RC1-4066-020CN запросить цену → | Lever, grounding contact | |
| 23 | RC1-4067-000CN запросить цену → | Spring, leaf | |
| 24 | RC1-4136-000CN запросить цену → | Plate, protective | |
| 25 | RC1-4137-020CN запросить цену → | Cam, contact | |
| 26 | RC1-4140-000CN запросить цену → | Spring, compression | |
| 27 | RC2-0565-000CN запросить цену → | Guide, cassette, left front | |
| 28 | RC2-0566-000CN запросить цену → | Guide, cassette, left rear | |
| 29 | RC2-0567-000CN запросить цену → | Guide, center plate, left | |
| 30 | RC2-0585-000CN запросить цену → | Stopper, feed guide, left | |
| 31 | RC2-0703-000CN запросить цену → | Guide, cartridge, left upper | |
| 32 | RC2-0704-000CN запросить цену → | Guide, cartridge, left lower | |
| 33 | RC2-0705-000CN запросить цену → | Lever, drive release | |
| 34 | RC2-0706-000CN запросить цену → | Lever, cartridge clamp | |
| 35 | RC2-0707-000CN | Stopper, cartridge, left | |
| 36 | RU5-2403-000CN запросить цену → | Spring, tension | |
| 37 | RU5-2410-020CN запросить цену → | Spring, torsion | |
| 38 | VS1-7177-003CN запросить цену → | Connector, snap-tight, black | |
| 39 | RC2-0725-000CN запросить цену → | Tray, staple | |
| 40 | RC2-0736-000CN запросить цену → | Plate, I/O | |
| 41 | RM1-4053-000CN запросить цену → | Cable assembly |

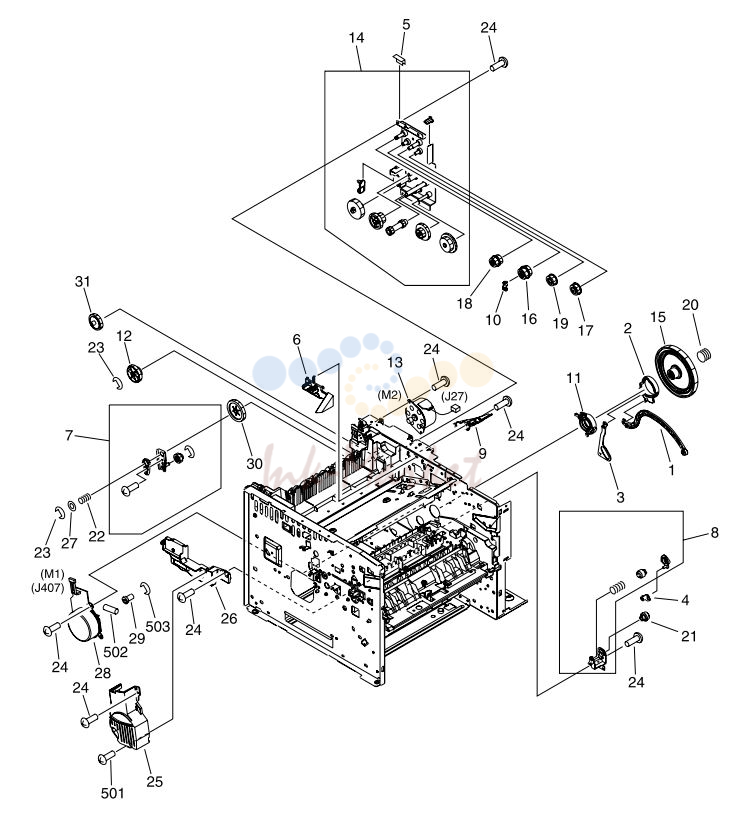

4. HP M3027 M3035 Internal assemblies 2 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-4115-000CN запросить цену → | Lever, coupling | |
| 2 | RC1-4114-000CN запросить цену → | Cam | |
| 3 | RC1-4116-000CN запросить цену → | Lever, drive release | |
| 4 | RC1-4117-000CN запросить цену → | Link, drive release | |
| 5 | RC2-0649-000CN запросить цену → | Film, fuser drive side plate | |
| 6 | RC2-0590-000CN запросить цену → | Duct, cartridge | |
| 7 | RM1-3748-000CN запросить цену → | Pendulum assembly | |
| 8 | RM1-1522-000CN запросить цену → | Drive release assembly | |
| 9 | RC2-0648-000CN запросить цену → | Guide, air | |
| 10 | RC2-0657-000CN запросить цену → | Stopper, fuser | |
| 11 | RC2-0701-000CN запросить цену → | Bushing, inner | |
| 12 | RU5-0962-000CN запросить цену → | Gear, 65T | |
| 13 | RK2-1489-000CN | Motor, stepping | |
| 14 | RM1-3746-000CN запросить цену → | Fixing drive side plate assembly | |
| 15 | RU5-0950-000CN запросить цену → | Gear, 201t | |
| 16 | RU5-0956-000CN запросить цену → | Gear, 20T/20T | |
| 17 | RU5-0957-000CN запросить цену → | Gear, 20T | |
| 18 | RU5-0958-000CN запросить цену → | Gear, 17T/17T | |
| 19 | RU5-0959-000CN запросить цену → | Gear, 19T | |
| 20 | RU5-2401-000CN запросить цену → | Spring, compression | |
| 21 | RU5-0394-000CN запросить цену → | Gear, 12T | |
| 22 | RU5-2920-000CN запросить цену → | Spring, compression | |
| 23 | XD2-1100-402CN запросить цену → | E-ring | |
| 24 | XA9-1500-000CN запросить цену → | Screw, RS, M3x8 | |
| 25 | RC1-4108-000CN запросить цену → | Cover, main motor | |
| 26 | RC2-0579-000CN запросить цену → | Cover, gear | |
| 27 | RC2-0652-000CN запросить цену → | Washer | |
| 28 | RK2-1488-000CN | Motor, dc, 26.2 W | |
| 29 | RU5-0951-000CN запросить цену → | Gear, 16T | |
| 30 | RU5-0955-000CN запросить цену → | Gear, 43T | |
| 31 | RU5-0960-000CN запросить цену → | Gear, 31T |

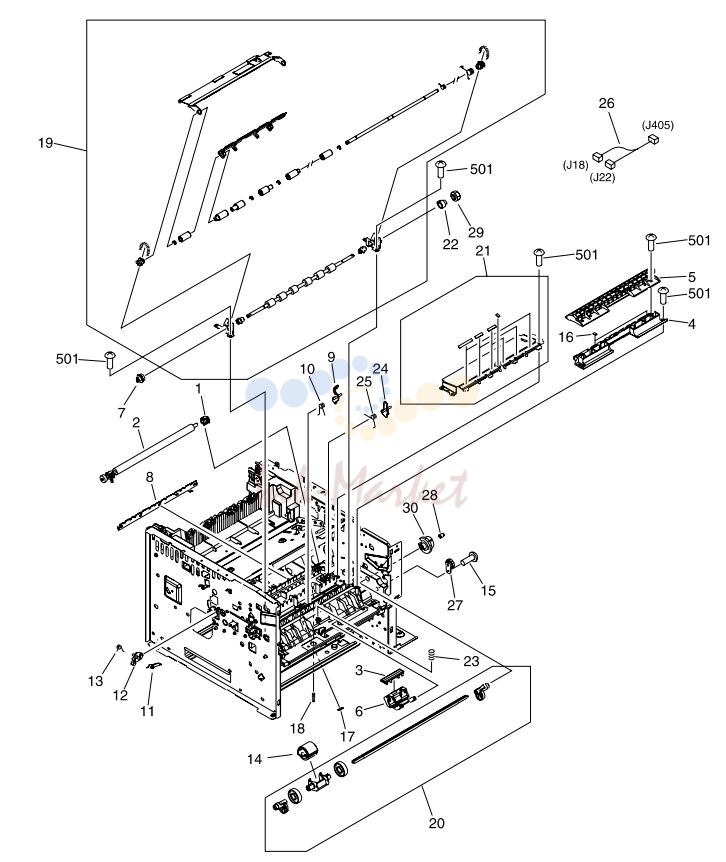

5. HP M3027 M3035 Internal assemblies 3 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-0922-000CN запросить цену → | Bushing, transfer, right | |
| 2 | RM1-1508-000CN запросить цену → | Transfer roller assembly | |
| 3 | RC1-0939-000CN запросить цену → | Pad, separation | |
| 4 | RC1-3935-000CN запросить цену → | Guide, feed | |
| 5 | RC1-3936-020CN запросить цену → | Cover, registration | |
| 6 | RC1-3937-000CN запросить цену → | Arm, pad | |
| 7 | RU5-0400-000CN запросить цену → | Gear, 12T | |
| 8 | RC1-4025-000CN запросить цену → | Eliminator, static charge | |
| 9 | RC1-4027-000CN запросить цену → | Lever, sensor | |
| 10 | RC1-4028-000CN запросить цену → | Spring, torsion | |
| 11 | RC1-4059-000CN запросить цену → | Spring, torsion | |
| 12 | RC1-4060-000CN запросить цену → | Lever | |
| 13 | RC1-4061-000CN запросить цену → | Spring, torsion | |
| 14 | RL1-0568-000CN запросить цену → | Roller, tray 1 pick-up | |
| 16 | RC1-4069-000CN запросить цену → | Sheet, static charge | |
| 17 | RC1-4070-000CN запросить цену → | Sheet, static charge | |
| 18 | RU5-2408-000CN запросить цену → | Spring, compression | |
| 19 | RM1-3715-000CN запросить цену → | Registration assembly | |
| 20 | RM1-3716-000CN запросить цену → | Tray 1 pickup roller assembly | |
| 21 | RM1-3757-000CN запросить цену → | Transfer guide assembly, lower | |
| 22 | RC1-4189-000CN запросить цену → | Stopper, gear | |
| 23 | RU5-2385-000CN запросить цену → | Spring, compression | |
| 24 | RC2-0575-000CN запросить цену → | Arm, width-sensor | |
| 25 | RC2-0576-000CN запросить цену → | Spring, torsion | |
| 26 | RM1-4057-000CN запросить цену → | Cable, delivery sensor | |
| 27 | RA0-1172-000CN запросить цену → | Gear, 17T | |
| 28 | RC2-0483-000CN запросить цену → | Spring compression | |
| 29 | RU5-0409-000CN запросить цену → | Gear, 14T | |
| 30 | RU5-0366-000CN запросить цену → | Gear, 30T | |
| 501 | XB4-7401-005CN запросить цену → | Screw, tapping, truss head, M4x10 |

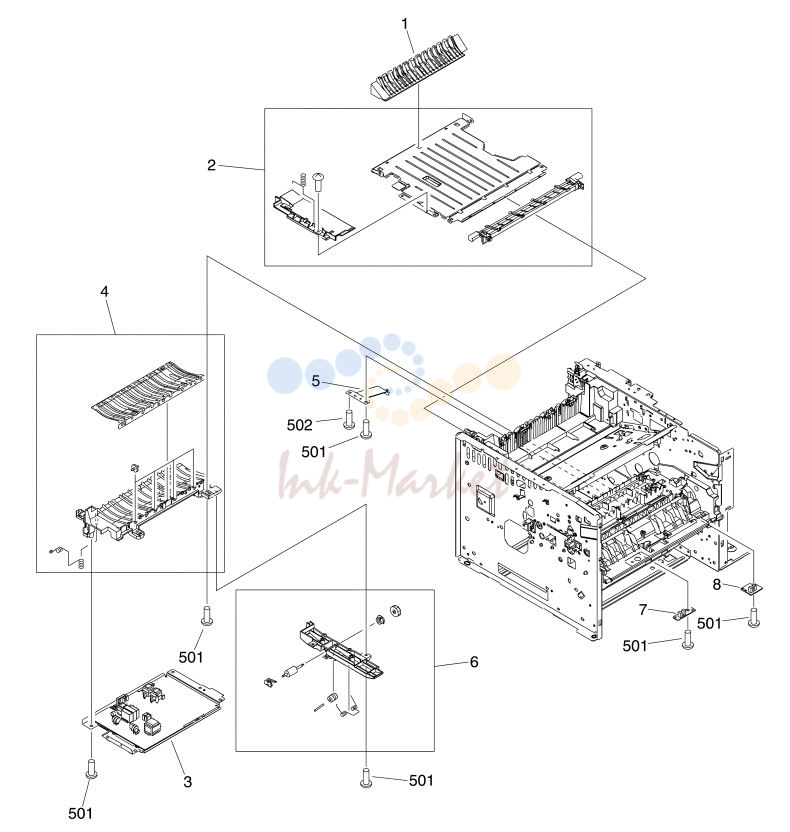

6. HP M3027 M3035 Internal assemblies 3 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC1-4096-000CN запросить цену → | Guide, duplex inlet | |
| 2 | RM1-3759-000CN запросить цену → | Feed assembly, lower | |
| 3 | RM1-3758-000CN запросить цену → | Power supply | |
| 4 | RM1-3760-000CN запросить цену → | Feed guide assembly | |
| 5 | RC1-4085-000CN запросить цену → | Plate, grounding | |
| 6 | RM1-1506-000CN запросить цену → | Position guide assembly | |
| 7 | RM1-4040-000CN запросить цену → | Sensor PCA, top-of-page | |
| 8 | RM1-4042-000CN запросить цену → | Sensor PCA, width | |
| 502 | XB2-7300-605CN запросить цену → | Screw w/washer, M3x6 |

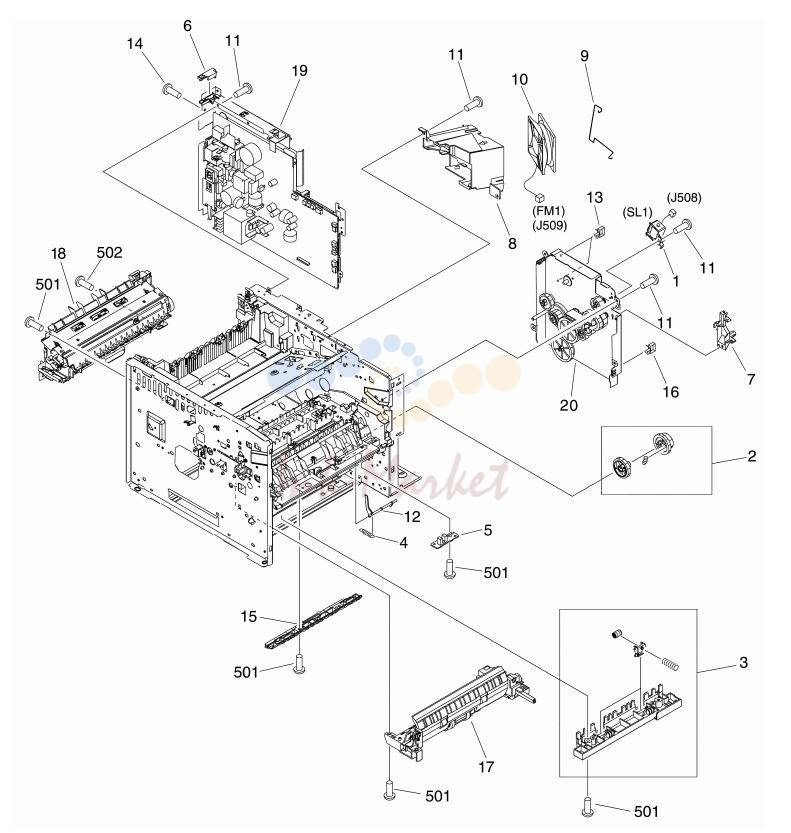

7. HP M3027 M3035 Internal assemblies 4 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-1490-000CN запросить цену → | Solenoid, tray 1 | |
| 2 | RM1-3714-000CN запросить цену → | Pick-up roller gear assembly | |
| 3 | RM1-1485-000CN запросить цену → | Roller stay assembly | |
| 4 | RU5-2386-000CN запросить цену → | Spring, torsion | |
| 5 | RM1-4041-000CN запросить цену → | Sensor PCA, multipurpose | |
| 6 | RC2-0739-000CN запросить цену → | Cover, face-up-sensor cable | |
| 7 | RC2-0588-000CN запросить цену → | Holder, cable | |
| 8 | RC2-0592-000CN запросить цену → | Holder, main fan | |
| 9 | RC2-0593-000CN запросить цену → | Static wire, right-side fan | |
| 10 | RK2-1497-000CN запросить цену → | Fan, right-side | |
| 12 | RC1-3939-000CN запросить цену → | Lever, sensor | |
| 14 | XA9-1503-000CN запросить цену → | Screw, tapping, M3x6 | |
| 15 | RC1-4083-000CN запросить цену → | Guide | |
| 16 | WT2-5678-000CN запросить цену → | Cable guide | |
| 17 | RM1-3762-000CN запросить цену → | Tray 2 pickup assembly | |
| 18 | 110-127 запросить цену → | Fuser, | |
| 18 | 220-240 запросить цену → | Fuser, | |
| 20 | RM1-3712-000CN запросить цену → | Gear assembly |

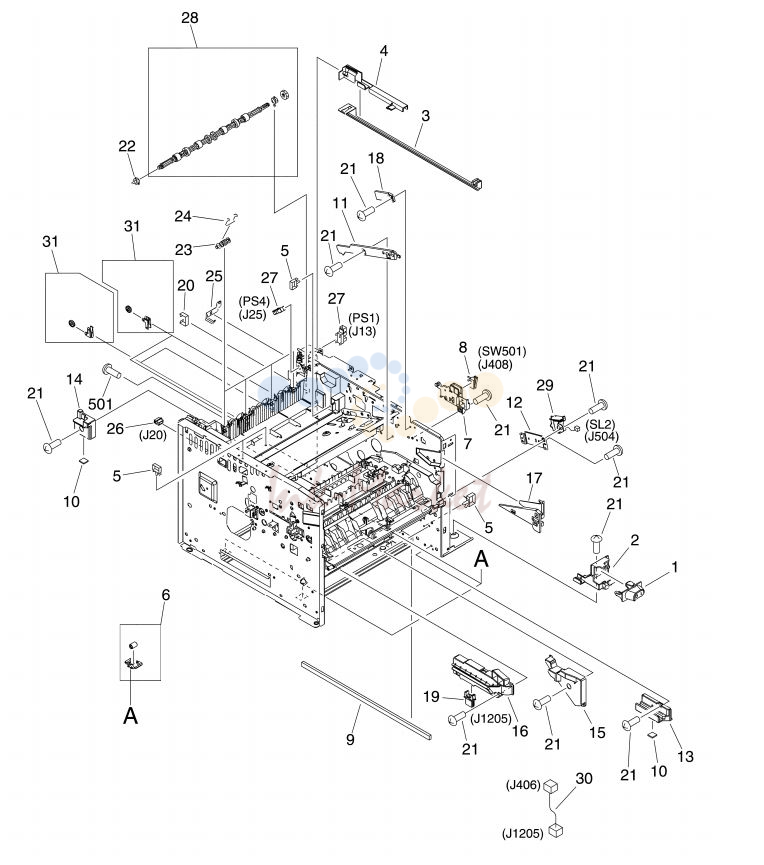

8. HP M3027 M3035 Internal assemblies 5 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-0631-000CN запросить цену → | Power switch | |
| 2 | RC2-0632-000CN запросить цену → | Holder, switch | |
| 3 | RC2-0633-000CN запросить цену → | Link, switch | |
| 4 | RC2-0634-000CN запросить цену → | Holder, switch link | |
| 6 | RM1-3727-000CN запросить цену → | Roller assembly, bottom plate | |
| 7 | RC2-0595-000CN запросить цену → | Holder, interlock | |
| 8 | RK2-0534-000CN запросить цену → | Microswitch | |
| 9 | RC2-0468-000CN запросить цену → | Cushion, right lower | |
| 11 | RC2-0492-000CN запросить цену → | Guide, cartridge, upper-right | |
| 12 | RC2-0498-000CN запросить цену → | Mount, solenoid | |
| 13 | RC2-0559-000CN запросить цену → | Guide, cassette, front-right | |
| 14 | RC2-0560-000CN запросить цену → | Guide, cassette, back-right | |
| 15 | RC2-0561-000CN запросить цену → | Guide, center plate, right | |
| 16 | RC1-0562-000CN запросить цену → | Holder, option connector | |
| 17 | RC2-0700-000CN запросить цену → | Guide, cartridge, lower-right | |
| 18 | RC2-0702-000CN запросить цену → | Stopper, cartridge, right | |
| 19 | VS1-7257-007CN запросить цену → | Connector, drawer | |
| 22 | RC1-3665-000CN запросить цену → | Bushing | |
| 23 | RC1-3994-000CN запросить цену → | Roller, face-down | |
| 24 | RC2-0665-000CN запросить цену → | Spring, torsion | |
| 25 | RC2-0697-000CN запросить цену → | Plate, face-up shield | |
| 26 | VS1-7177-004CN запросить цену → | Connector, snap-tight, black | |
| 27 | WG8-5624-000CN запросить цену → | Photo-interrupter | |
| 28 | RM1-3749-000CN запросить цену → | Roller assembly, face-down | |
| 29 | RK2-1492-000CN запросить цену → | Solenoid | |
| 30 | RM1-4062-000CN запросить цену → | Cable, option interface | |
| 31 | RM1-1497-000CN запросить цену → | Roller assembly, delivery |
9. HP M3027 M3035 Tray 2 pickup assembly printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-3763-000CN запросить цену → | Pickup roller assembly, tray 2 | |
| 2 | RM1-3769-000CN запросить цену → | Sensor flag assembly, tray 2 | |
| 3 | RM1-4060-000CN запросить цену → | Cable, sensor, tray 2 | |
| 4 | RL1-1370-000CN запросить цену → | Pickup roller, tray 2 |
