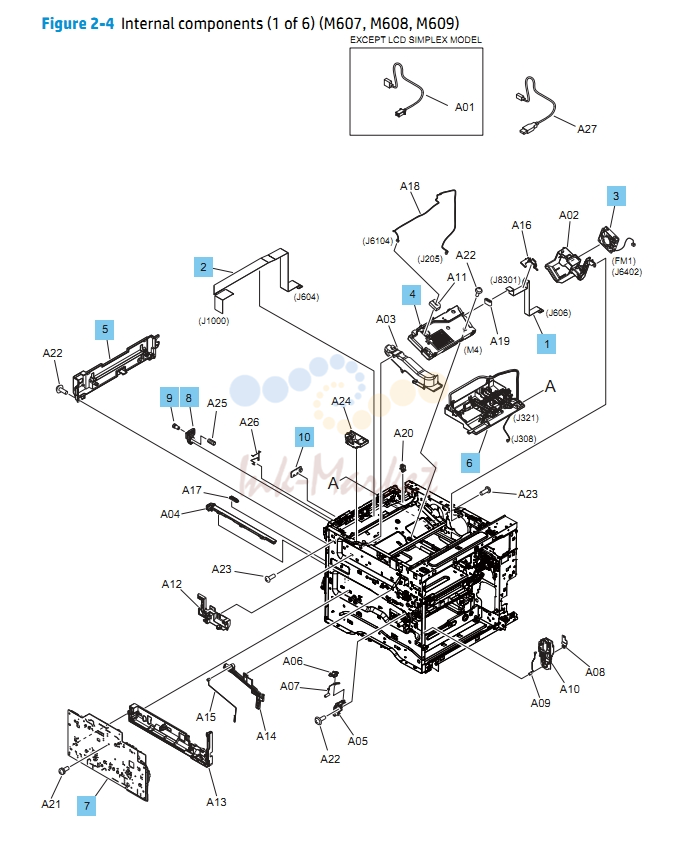

1. Internal Components 1 of 6 M607 M608 M609 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-8392-000CN запросить цену → | Cable, FFC Laser | |
| 2 | RK2-8394-000CN запросить цену → | Cable, FFC, HVT | |
| 3 | RK2-8946-000CN запросить цену → | Fan (FM1) | |
| 4 | RM2-0906-000CN ✓ в наличии | Laser Scanner Assy | |
| 5 | RC4-7341-000CN запросить цену → | Inner Cover | |
| 6 | RM2-6755-000CN запросить цену → | Laser Shutter Holder Assy | |
| 7 | RM2-9335-000CN запросить цену → | HVPS (except LCD Simplex models) | |
| 7 | RM2-9336-000CN запросить цену → | HVPS (LCD Simplex models) | |
| 8 | RC4-8168-000CN запросить цену → | Lever, Power Supply Switch | |
| 9 | RC4-8170-000CN запросить цену → | Guide, Switch Right | |
| 10 | RM2-8956-000CN запросить цену → | Power Supply Switch Assy |

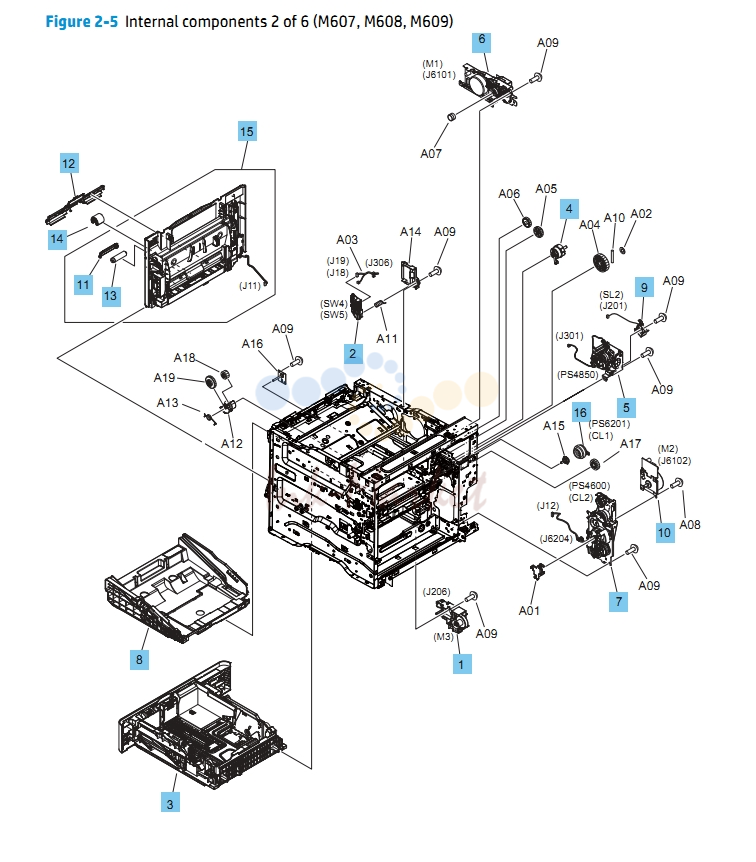

2. Internal Components 2 of 6 M607 M608 M609 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-6744-000CN запросить цену → | Lifter Drive Assy (M3) | |
| 2 | RM2-1255-000CN запросить цену → | Size Detect Assy (SW5/SW5) | |
| 3 | RM2-6766-000CN запросить цену → | Cassette Assy (Tray 2) | |
| 4 | RM2-1258-000CN запросить цену → | Developing Gear Assy | |
| 5 | RM2-6756-000CN запросить цену → | Developing Drive Assy (PS4850) | |
| 6 | RM2-6763-000CN запросить цену → | Fuser Drive Assy (M1) | |
| 7 | RM2-6777 ✓ в наличии | Main Drive Assy (except LCD Simplex Model)(PS4600/CL2) | |
| 7 | RM2-1250-000CN запросить цену → | Main Drive Assy (LCD Simplex models)(PS4600/CL2) | |
| 8 | RM2-6792-000CN запросить цену → | Cartridge Tray Assy | |
| 9 | RM2-9051-000CN запросить цену → | Developing Solenoid Assy (SL2) | |
| 10 | RM2-9316-000CN запросить цену → | Drum Motor Assy (M2) | |
| 11 | RC4-0548-000CN запросить цену → | Guide, NIP | |
| 12 | RM2-1274-000CN запросить цену → | Cover, Multipurpose Roller | |
| 13 | J8J70-67903 ✓ в наличии | Roller, Multipurpose (MP) Separation | |
| 15 | RM2-6745-000CN запросить цену → | Front Door Assy | |
| 16 | RM2-9456-000CN запросить цену → | MP Paper Feed Clutch (PS6201, CL1) |

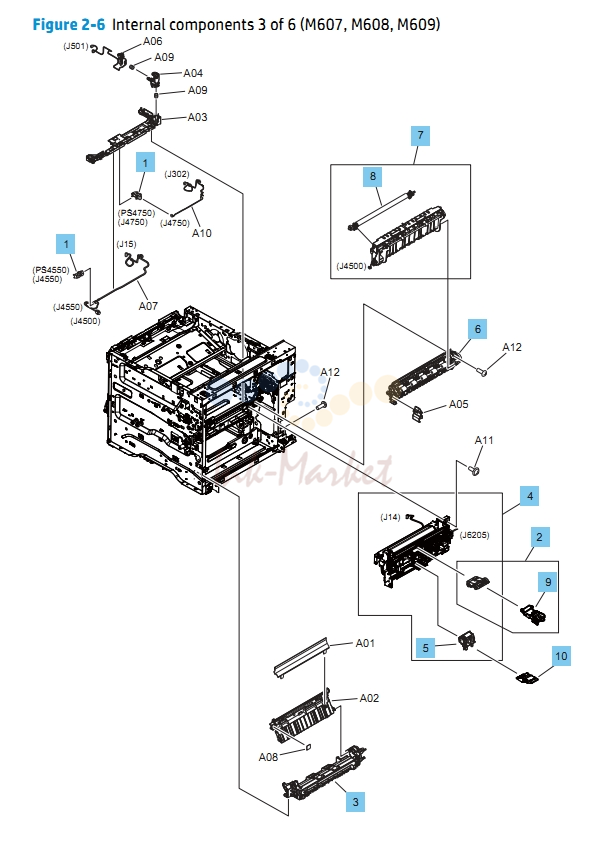

3. Internal Components 3 of 6 M607 M608 M609 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | WG8-5935-000CN запросить цену → | Photo Interrupter (PS4550, PS4750) | |
| 2 | J8J70-67904 ✓ в наличии | Tray 2-x Roller Kit | |
| 3 | RM2-6749-000CN запросить цену → | Paper Feed Frame Assy | |
| 4 | RM2-6771-000CN запросить цену → | Paper Pickup Assy | |
| 6 | RM2-6774-000CN запросить цену → | Registration Assy | |
| 7 | RM2-6776-000CN запросить цену → | Transfer Assy (except LCD Simplex Models) | |
| 7 | RM2-1248-000CN запросить цену → | Transfer Assy (LCD Simplex Models) | |
| 8 | RM2-6800-000CN запросить цену → | Transfer Roller Assy | |
| 9 | RC5-3827-000CN запросить цену → | Tool, Exchange Pickup Roller | |
| 10 | RC5-3828-000CN ✓ в наличии | Tool, Exchange Roller |

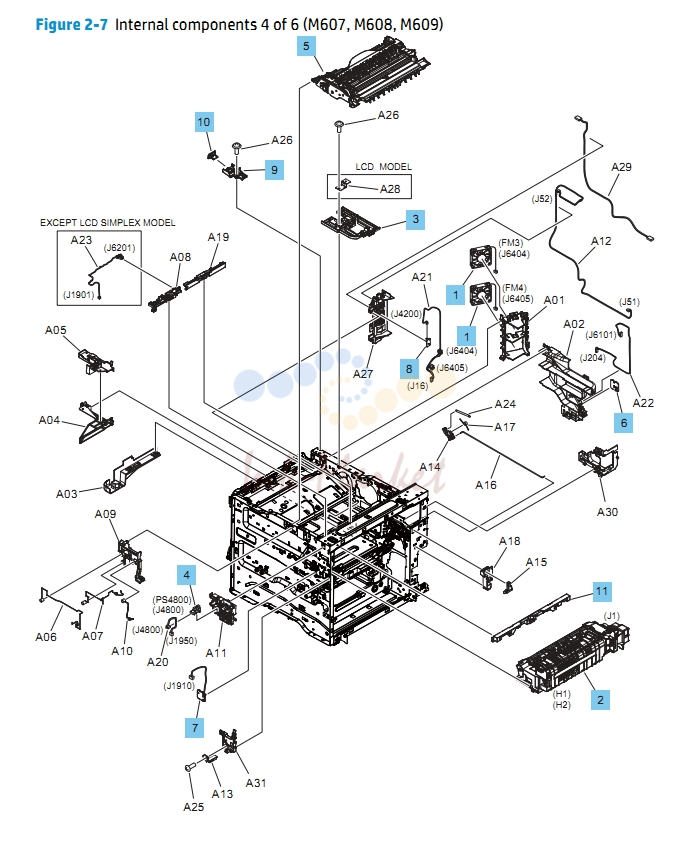

4. Internal Components 4 of 6 M607 M608 M609 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RM2-1256-000CN запросить цену → | Fuser Assy (110V) | |
| 2 | RM2-1257-000CN запросить цену → | Fuser Assy (220V) | |
| 3 | RC4-6944-000CN запросить цену → | Holder, HIP | |
| 5 | RM2-6787-000CN | Paper Delivery Assy (except LCD Simplex Models) | |
| 5 | RM2-6790-000CN запросить цену → | Paper Delivery Assy (LCD Simplex Models) | |
| 6 | RM2-7645-000CN запросить цену → | Memory PCA Assy | |
| 7 | RM2-8946-000CN запросить цену → | Pre-exposure PCA Assy | |
| 8 | RM2-9037-000CN запросить цену → | Temperature Sensor Assy | |
| 9 | RC4-8310-000CN запросить цену → | Holder, USB Front | |
| 10 | RC4-8311-000CN запросить цену → | Cover, USB | |
| 10 | RC5-2904-000CN запросить цену → | Cover, Inner Rear Upper |

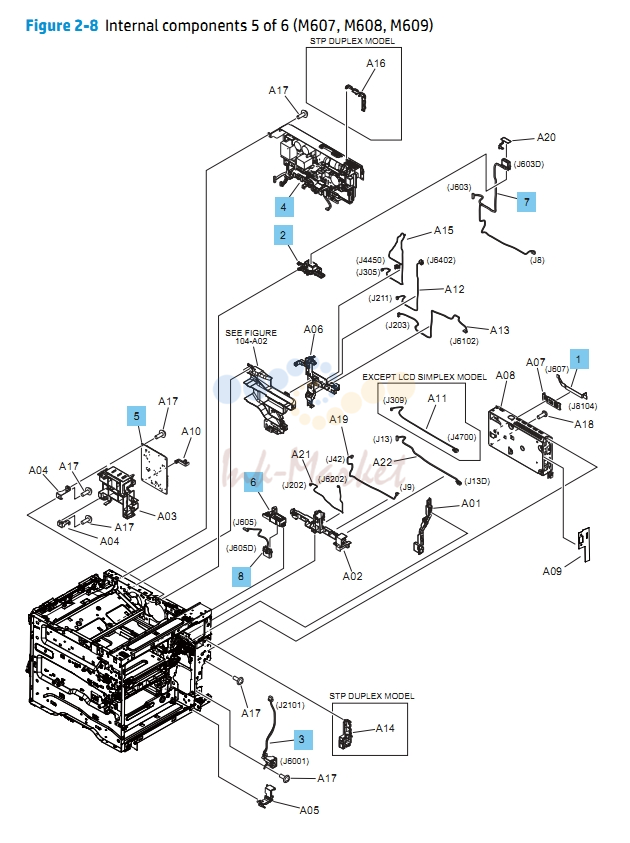

5. Internal Components 5 of 6 M607 M608 M609 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-8396-000CN запросить цену → | Cable, FFC | |
| 2 | RC4-7242-000CN запросить цену → | Holder, Delivery OP Drawer | |
| 3 | RM2-6754-000CN запросить цену → | Inlet Cable Assy (110V) | |
| 3 | RM2-6784-000CN запросить цену → | Inlet Cable Assy (220V) | |
| 4 | RM2-6797-000CN запросить цену → | LVPS (110V) | |
| 4 | RM2-6798-000CN запросить цену → | LVPS (220V) | |
| 5 | RM2-9491-000CN запросить цену → | DC Controller (except LCD Duplex EPEAT Models) | |
| 5 | RM2-9494-000CN | DC Controller (except LCD Duplex Models) | |
| 6 | RC4-8393-000CN запросить цену → | Holder, Drawer | |
| 7 | RM2-8576-000CN запросить цену → | Output Option Cable Assy | |
| 8 | RM2-8577-000CN запросить цену → | Pickup Option Cable Assy |

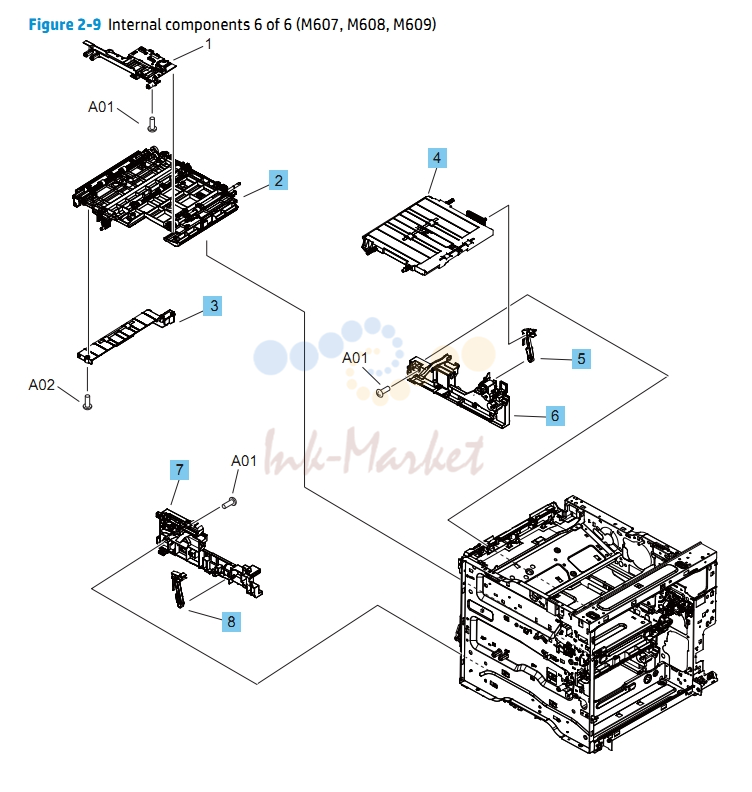

6. Internal Components 6 of 6 M607 M608 M609 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RM2-6740-000CN запросить цену → | Paper Feed Guide Assy, Upper | |
| 3 | RM2-6739-000CN запросить цену → | Paper Feed Guide Assy., Lower | |
| 4 | RM2-6748-000CN запросить цену → | Paper Feed Guide Lower Assy | |
| 5 | RC4-7364-000CN запросить цену → | Link, Guide, Left | |
| 6 | RM2-6736-000CN запросить цену → | Cassette Guide Assy Left | |
| 7 | RM2-1269-000CN запросить цену → | Cassette Guide Assy, Right | |
| 8 | RC4-7365-000CN запросить цену → | Link, Guide, Right |

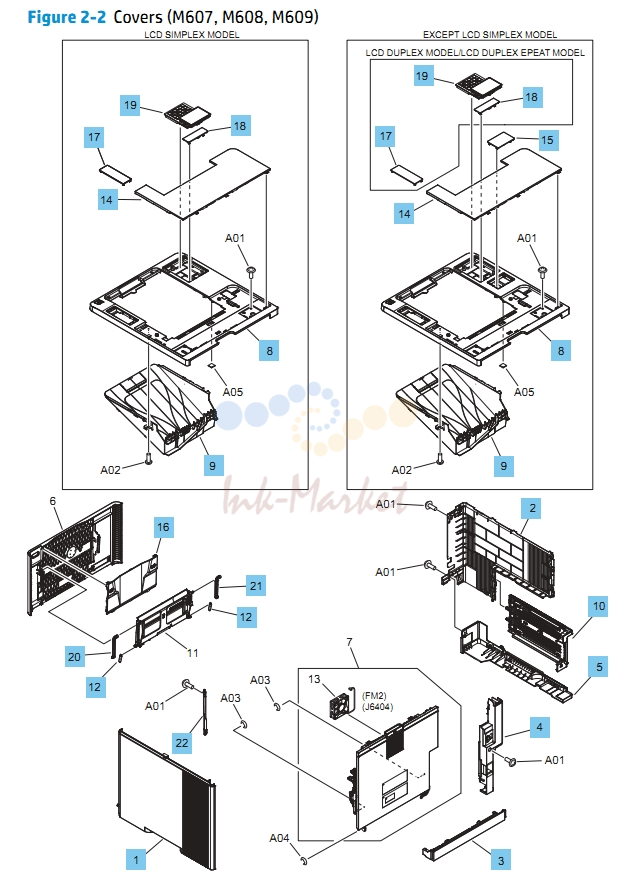

7. Covers M607 M608 M609 HP Laser Printer Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC4-8586-000CN запросить цену → | Cover, left (550-sheet feeder) | |
| 2 | RC4-8587-000CN запросить цену → | Cover, Right (550-sheet feeder) | |
| 3 | RC4-8589-000CN запросить цену → | Cover, Rear Under (550-sheet feeder) | |
| 4 | RC4-8591-000CN запросить цену → | Cover, Inner Front (550-sheet feeder) | |
| 5 | RC4-8592-000CN запросить цену → | Cover, Lock (550-sheet feeder) | |
| 6 | RM2-0872-000CN запросить цену → | Rear Door Assy |

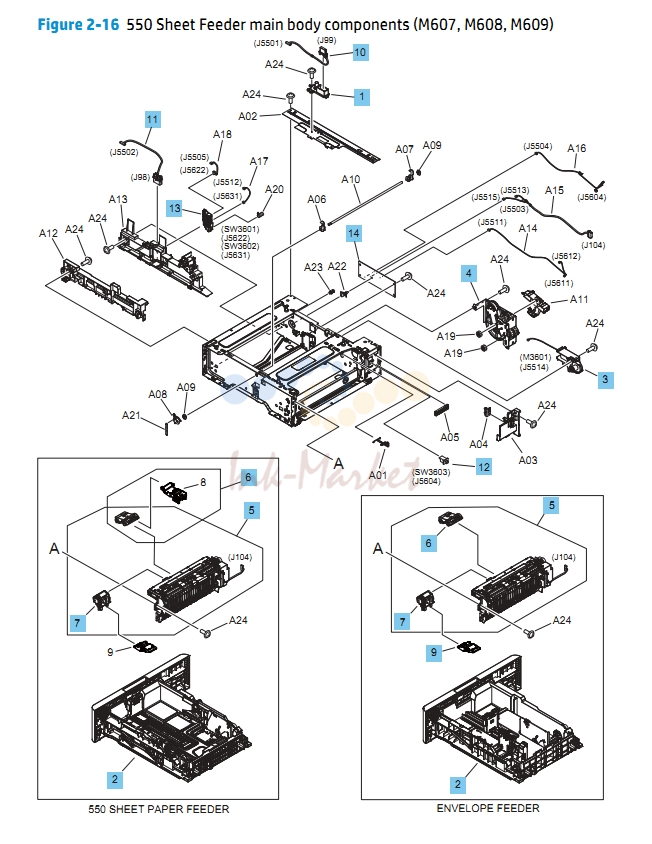

8. Sheet Feeder main body components M607 M608 M609 HP Printer Diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC4-8914-000CN запросить цену → | Holder, Drawer connector | |
| 2 | RM2-0866-000CN запросить цену → | Cassette Assy | |
| 3 | RM2-0874-000CN запросить цену → | Lifter Drive Assy (M3601) | |
| 4 | RM2-0875-000CN запросить цену → | Feeder Drive Assy | |
| 5 | RM2-0878-000CN запросить цену → | Paper Pickup Assy | |
| 10 | RM2-8868-000CN запросить цену → | Option Cable Assy | |
| 11 | RM2-8869-000CN запросить цену → | Option Cable Assy | |
| 12 | WC2-5803-000CN запросить цену → | Switch, Push (SW3603) | |
| 14 | RM2-8867-000CN запросить цену → | Feeder Controller PCA Assy |

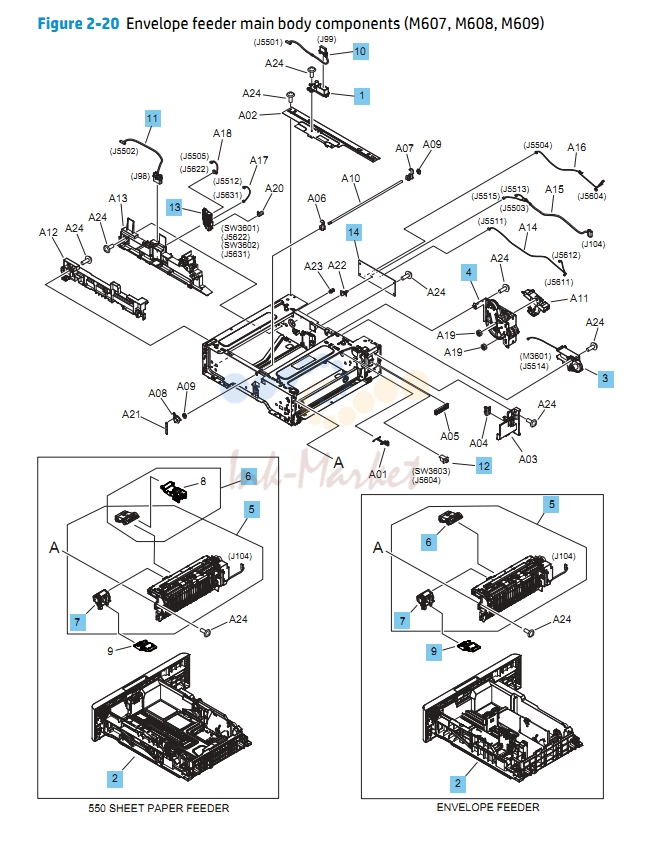

9. Envelope Feeder main body components M607 M608 M609 HP Printer Diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RM2-1128-000CN запросить цену → | Cassette Assy | |
| 5 | RM2-1132-000CN запросить цену → | Paper Pickup Assy | |
| 6 | J8J90-67902 | Envelope Feeder Roller Kit | |
| 14 | RM2-8885-000CN запросить цену → | Feeder Controller PCA Assy |

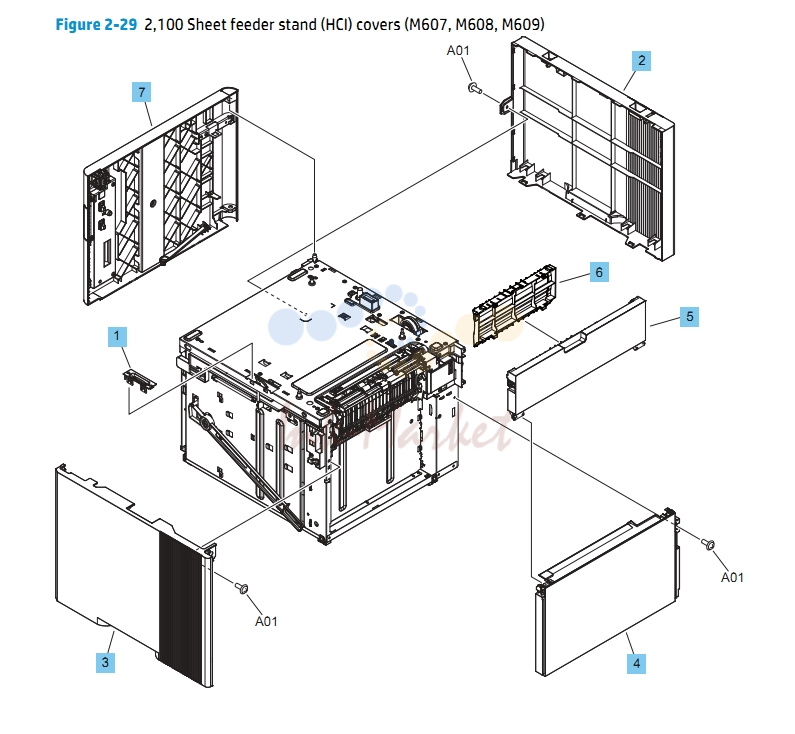

10. Sheet Feeder Stand HCI Covers M607 M608 M609 HP Printer Diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RC4-9830-000CN запросить цену → | Cover, Left | |
| 3 | RC4-9831-000CN запросить цену → | Cover, Right | |
| 4 | RC4-9833-000CN запросить цену → | Cover, Rear | |
| 5 | RC4-8595-000CN запросить цену → | Door, Rear | |
| 6 | RC4-8596-000CN запросить цену → | Guide, Paper | |
| 7 | RM2-1150-000CN запросить цену → | Front Door Assy |

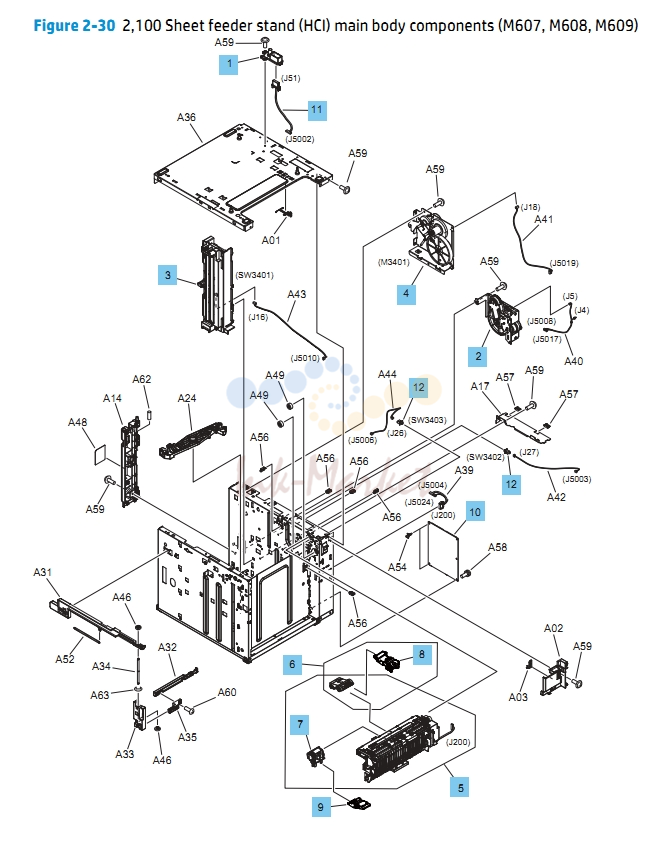

11. Sheet Feeder Stand HCI main body components M607 M608 M609 HP Printer Diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RM2-1162-000CN запросить цену → | Size Lever Assy (SW3401)) | |
| 5 | RM2-1169-000CN запросить цену → | Paper Pickup Assy | |
| 10 | RM2-8917-000CN запросить цену → | HCI Controller PCA Assy | |
| 11 | RM2-9287-000CN запросить цену → | Option Cable Assy |

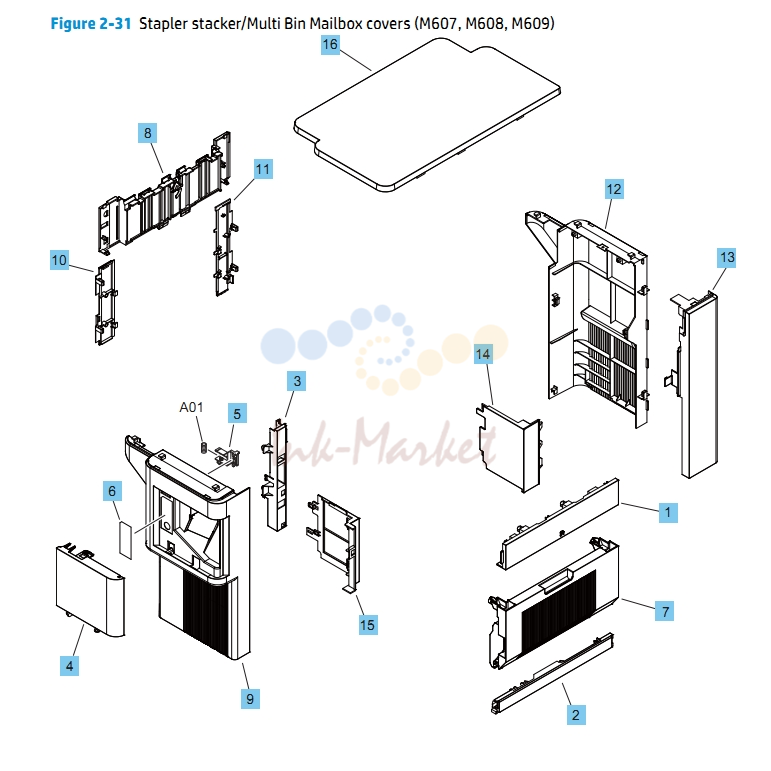

12. Stapler Stacker Multi Bin Mailbox Covers M607 M608 M609 HP Printer Diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC4-9438-000CN запросить цену → | Cover, RIght Upper | |
| 2 | RC4-9439-000CN запросить цену → | Cover, Right Lower | |
| 3 | RC4-9446-000CN запросить цену → | Cover, Stapler Rear | |
| 4 | RC4-9575-000CN запросить цену → | Door, Staple | |
| 5 | RC4-9576-000CN запросить цену → | Arm, Staple Door Lock | |
| 6 | RU7-8831-000CN запросить цену → | Label, Staple Exchange OPE | |
| 7 | RM2-1038-000CN запросить цену → | Right Door Assy | |
| 8 | RM2-1057-000CN запросить цену → | Stacking Wall Assy | |
| 9 | RC4-9574-000CN запросить цену → | Cover, Staple | |
| 10 | RC4-9674-000CN запросить цену → | Cover, Right Front | |
| 11 | RC4-9675-000CN запросить цену → | Cover, Left Front | |
| 12 | RC4-9440-000CN запросить цену → | Cover, Left | |
| 13 | RC4-9442-000CN запросить цену → | Cover, Corner Left | |
| 14 | RC4-9443-000CN запросить цену → | Cover, Inner Left | |
| 15 | RC4-9444-000CN запросить цену → | Cover, Inner Right | |
| 16 | RL2-1827-000CN запросить цену → | Cover, Upper | |
| 1 | RC5-0353-000CN запросить цену → | Pin, Tray Fixed | |
| 2 | RK2-8149-000CN запросить цену → | Motor, Stepping DC (M12) | |
| 3 | RK2-8153-000CN запросить цену → | Fan (Fan3) | |
| 4 | RM2-1042-000CN запросить цену → | Jog Assy | |
| 5 | RM2-1043-000CN запросить цену → | Lower Paper Feed Assy | |
| 6 | RM2-1051-000CN запросить цену → | Upper Paper Feed Assy | |
| 7 | RK2-8148-000CN запросить цену → | Stapler | |
| 8 | RM2-1196-000CN запросить цену → | Tray Assy | |
| 9 | WC4-5171-000CN запросить цену → | Microswitch (SW11) | |
| 10 | RM2-8717-000CN запросить цену → | Multi-bin Mailbox PCA Assy | |
| 11 | RM2-8732-000CN запросить цену → | Cable, Staple |

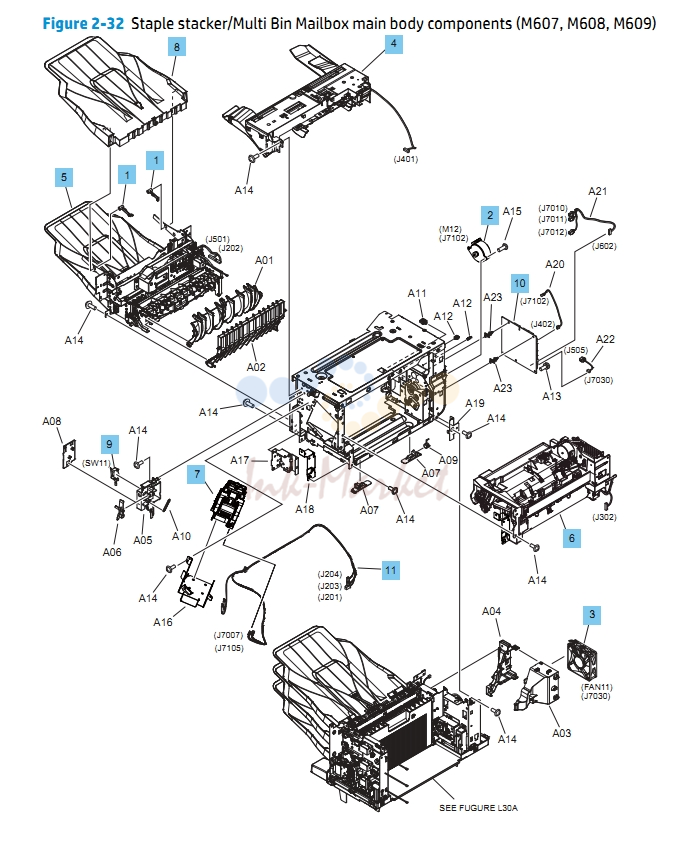

13. Stapler Stacker Multi Bin Mailbox Main body components M607 M608 M609 HP Printer Diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC4-9662-000CN запросить цену → | Door, Rear | |
| 3 | RL2-1792-000CN запросить цену → | Bin, Solenoid Assy (SL14/SL15/SL16) | |
| 4 | RM2-1030-000CN запросить цену → | Tray Lower Assy | |
| 5 | RM2-1031-000CN запросить цену → | Left Side Plate Assy (M13) | |
| 6 | RM2-1032-000CN запросить цену → | Right Side Plate Assy | |
| 7 | RM2-1033-000CN запросить цену → | Top Bin Flapper Assy | |
| 8 | RM2-1034-000CN запросить цену → | Bin, Flapper Assy | |
| 9 | RM2-1035-000CN запросить цену → | Intermediate Bin Flapper Assy | |
| 10 | RM2-1036-000CN запросить цену → | Inner Cover Bottom Assy | |
| 11 | RM2-1040-000CN запросить цену → | Solenoid Assy (SL11) | |
| 12 | RM2-8743-000CN запросить цену → | Cable, Door Switch (SW116/SW117/SW118) | |
| 13 | RM2-8744-000CN запросить цену → | Cable, Mini Interface |
