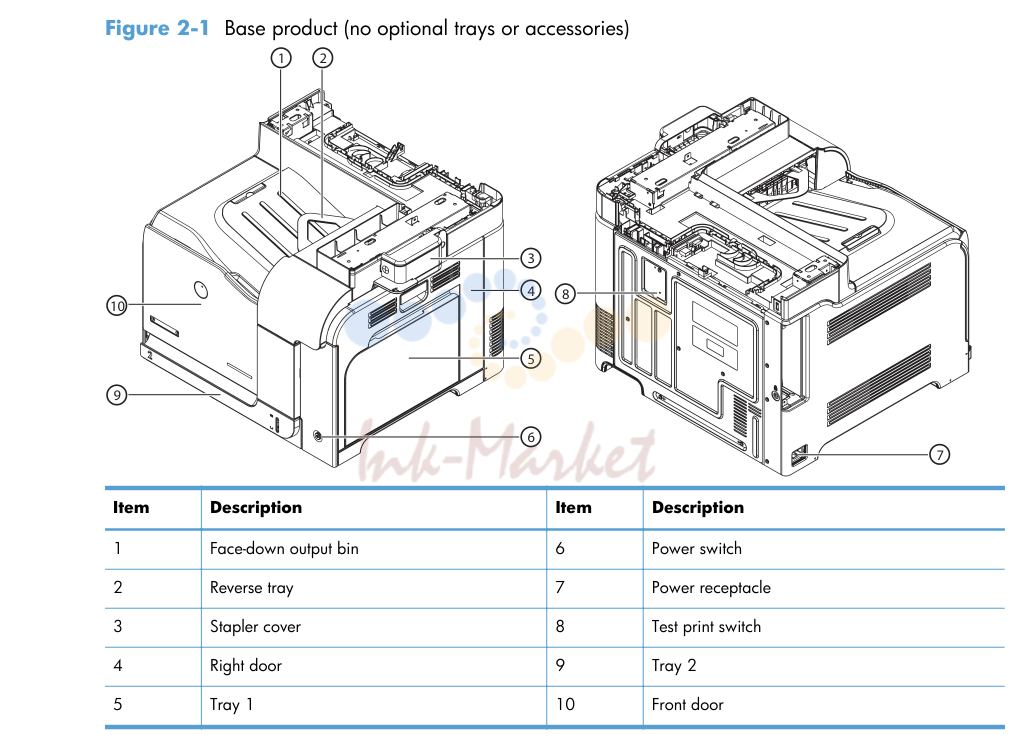

1. Assembly locations

№	Артикул	Альт. артикул	Описание
1			Face-down output bin 6 Power switch
2			Reverse tray 7 Power receptacle
3			Stapler cover 8 Test print switch
4			Right door 9 Tray
5			Tray 1 10 Front door
222			Chapter 2 Parts and diagrams ENWW
1			Connector
2			Tray
3			Positioning pins

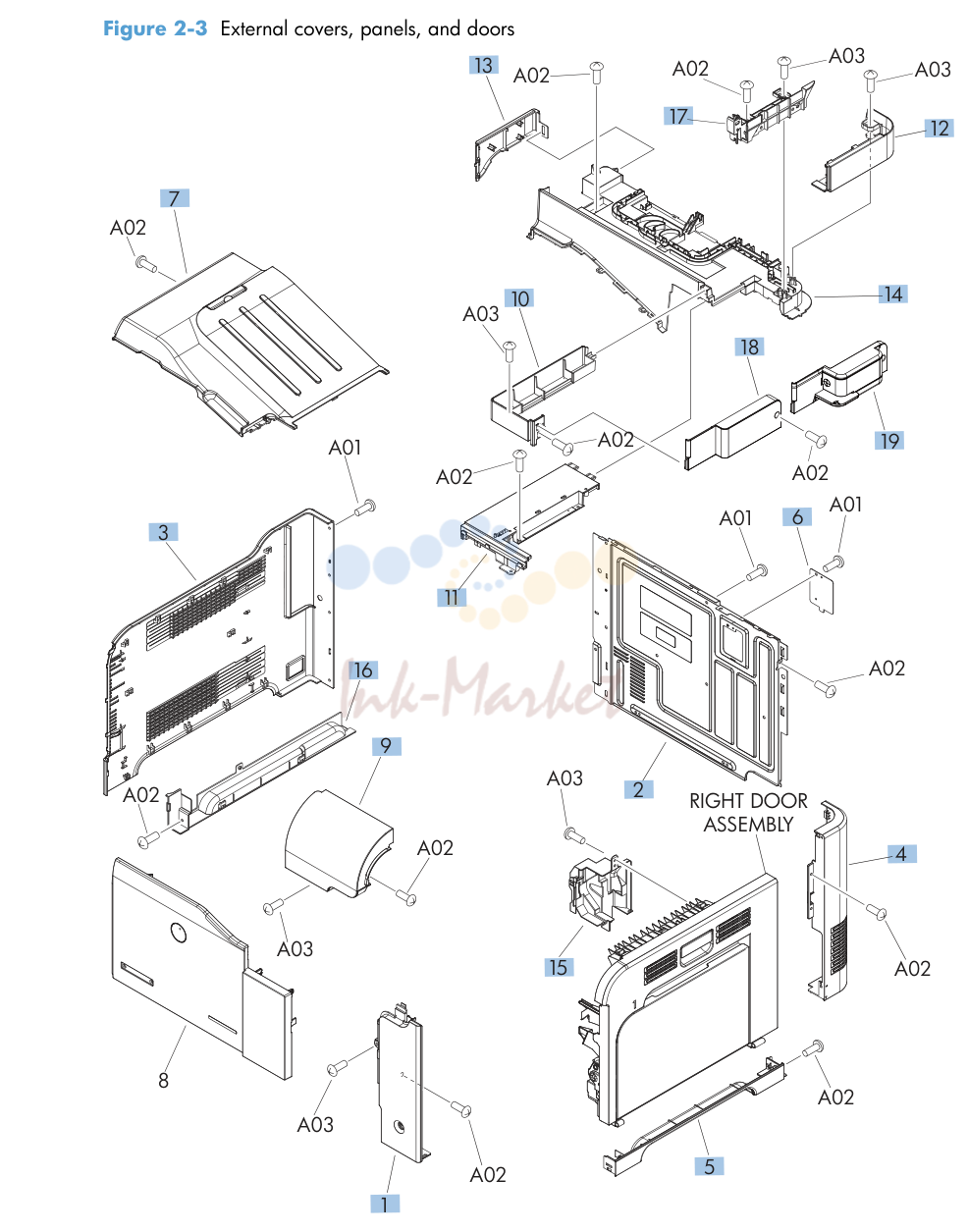

2. Covers

№	Артикул	Альт. артикул	Описание
1	RC2-5056-000CN запросить цену →		Cover, right front
2	RC2-5048-000CN запросить цену →		Cover, rear
3	RC2-5052-000CN запросить цену →		Cover, left
4	RC2-5057-000CN запросить цену →		Cover, rear right
5	RC2-5059-000CN запросить цену →		Cover, right lower
6	RC2-5938-000CN запросить цену →		Plate, blanking
7	RL1-1941-030CN запросить цену →		Tray, paper delivery
9	RM1-9198-000CN запросить цену →		Control panel cover assembly
10	RC3-2095-000CN запросить цену →		Cover, right
11	RC3-2093-000CN запросить цену →		Cover, upper right
12	RC3-2096-000CN запросить цену →		Cover, right rear
13	RC3-2094-000CN запросить цену →		Cover, left rear
14	RC3-2092-000CN запросить цену →		Cover, upper rear
15	RC2-4924-000CN запросить цену →		Cover, right door gear rear
16	RC2-5069-000CN запросить цену →		Cover, left lower
17	RC3-2103-000CN запросить цену →		Guide, cable
18			Cover, image scanner unit RRC3-2097-000CN
19	RM1-9199-000CN запросить цену →		Cover, stapler unit

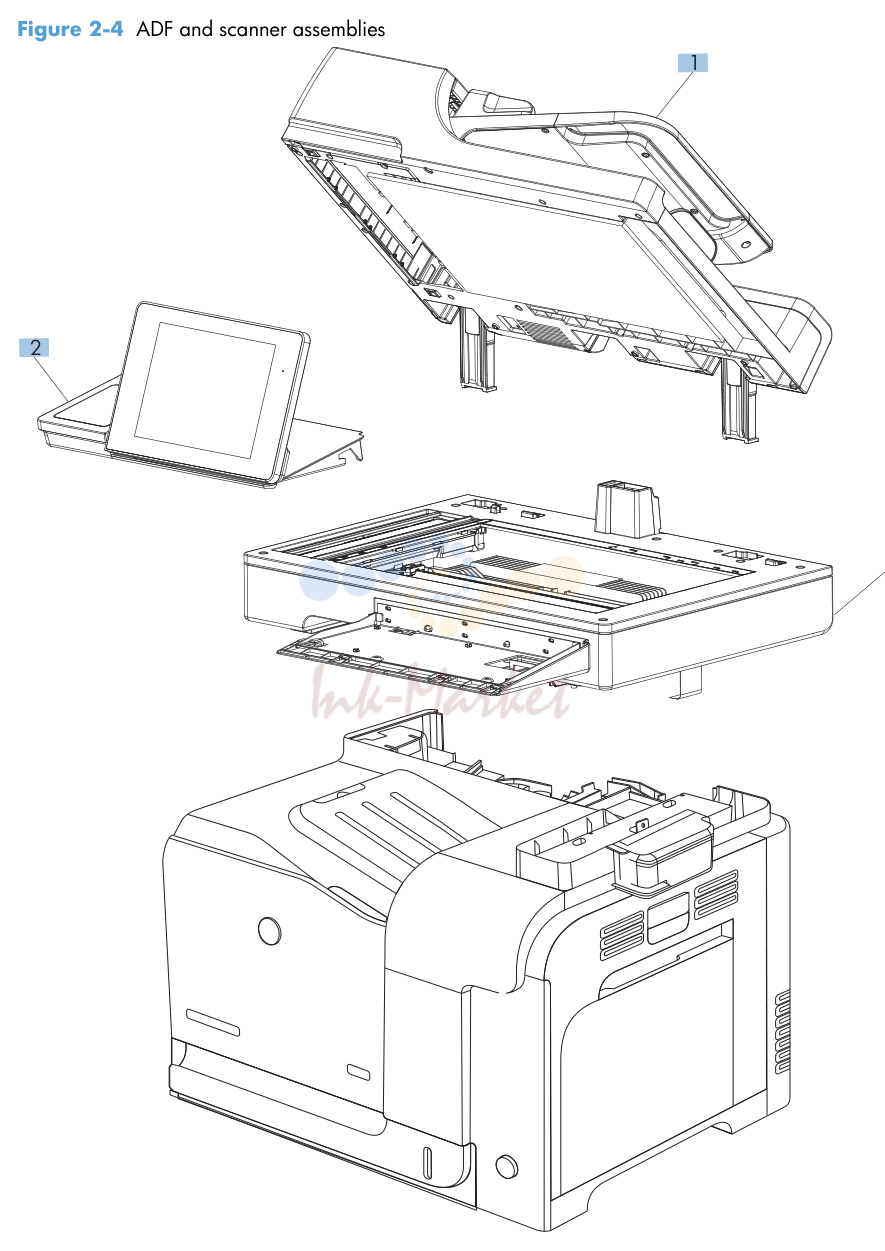

3. ADF and scanner assemblies

№	Артикул	Альт. артикул	Описание
1	CD644-67918		ADF whole unit
2	CD644-67916 запросить цену →		Control panel
3	CD644-67922		Scanner whole unit

4. Control panel assembly

№	Артикул	Альт. артикул	Описание
1	5851-4879 ✓ в наличии		ADF separation pad spring
2	CC355-40013		ADF roller cover
3			ADF hinge assembly Q7404-60024
4			Cover, ADF rear Q7404-40007
5			Cover, ADF front Q7404-40030
6			Cover, hatch Q7404-40006
7			ADF tray extender Q7404-40020

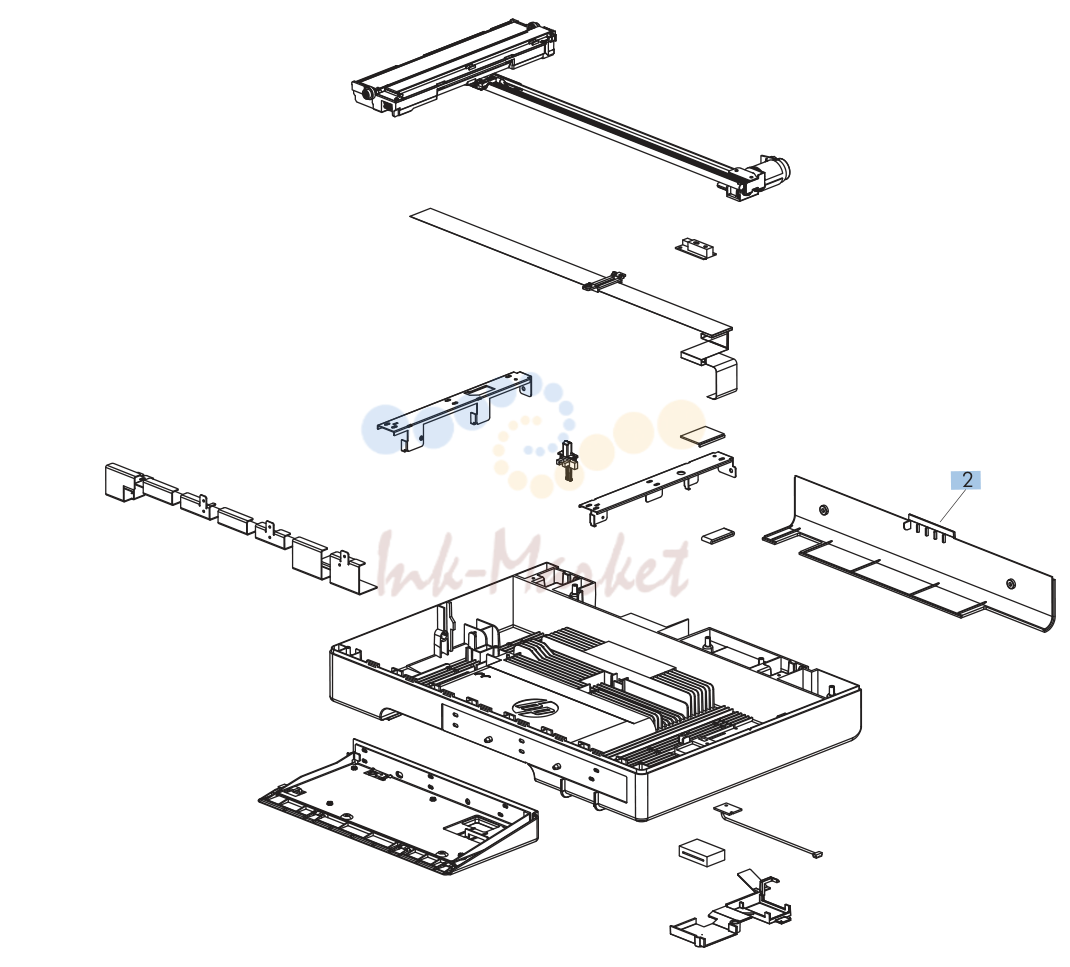

5. Scanner assemblies

№	Артикул	Альт. артикул	Описание
1	RM1-5742-000CN запросить цену →		Left cable assembly
3	RL1-1914-020CN запросить цену →		Cover, front inner lower unit
5	RC3-1070-000CN запросить цену →		Cover, front inner upper
6	RL1-1915-000CN запросить цену →		Cover, front inner lower
11	RU6-2567-000CN запросить цену →		Spring, compression
12	RM1-5696-000CN запросить цену →		Waste toner detect assembly
13	RM1-8138-000CN запросить цену →		Waste toner duct assembly
14	RM1-4989-000CN запросить цену →		Toner collection unit (TCU)
17	RU7-2192-000CN запросить цену →		Spring, tension
18	RU6-2237-000CN запросить цену →		Spring, ground
19	RC2-3983-030CN запросить цену →		Lever, cartridge pressure front
20	RC2-4426-000CN запросить цену →		Guide, light
21	RC2-4780-000CN запросить цену →		Waste toner box seal
23	RC3-2116-000CN запросить цену →		Cover, stapler switch
24	RC2-5937-000CN запросить цену →		Lock, door
26	RC2-5951-000CN запросить цену →		Lever, box presence detect
27	RU6-2568-000CN запросить цену →		Spring, compression
32	RC2-4914-000CN запросить цену →		Guide, door latch right

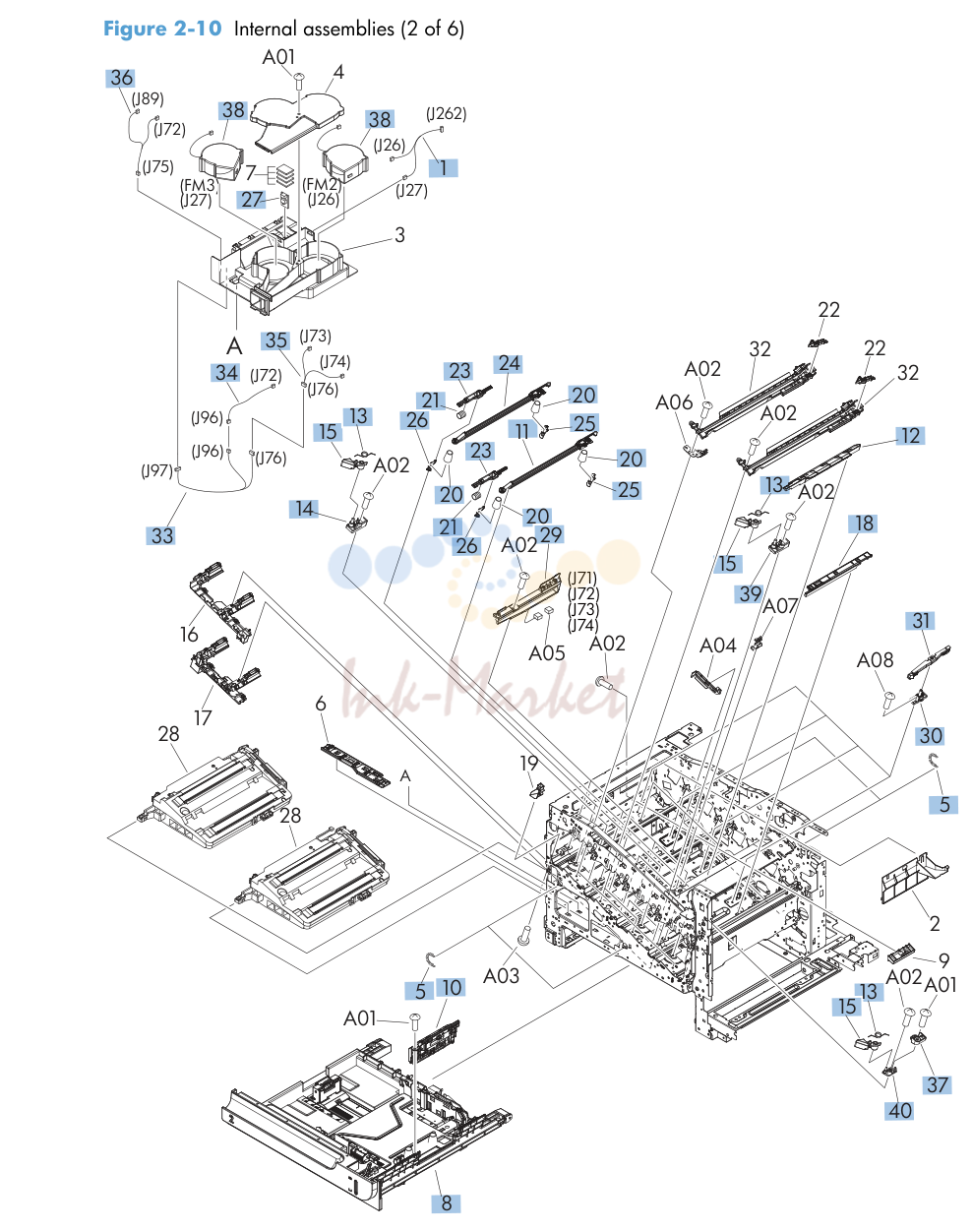

6. Internal assemblies (2 of 6)

№	Артикул	Альт. артикул	Описание
1	RM1-5746-000CN запросить цену →		Fan cable assembly
5	RU6-2436-000CN запросить цену →		Spring, tension
8	RM1-4962-060CN запросить цену →		Tray
10	RM1-4966-020CN запросить цену →		Separation roller assy (part of roller kit)
11	RM1-4999-000CN запросить цену →		Shutter assembly
12	RC2-5912-000CN запросить цену →		Cover
13	RC2-5958-000CN запросить цену →		Spring, torsion
14	RC2-5955-000CN запросить цену →		Holder, cartridge lock lever
15	RC2-5954-000CN запросить цену →		Lever, cartridge lock lever
18	RC2-5962-000CN запросить цену →		Cover
20	RU6-2318-000CN запросить цену →		Spring, compression
21	RU6-2316-000CN запросить цену →		Spring, compression
23	RC2-4415-000CN запросить цену →		Lever, shutter
24	RM1-5488-000CN запросить цену →		Shutter assembly
25	RC2-4407-030CN запросить цену →		Arm, shutter rear
26	RC2-4406-000CN запросить цену →		Arm, shutter front
27	RK2-3267-000CN запросить цену →		Temperature sensor unit
29	RM1-5700-000CN запросить цену →		Toner sensor holder assembly
30	RM1-5588-000CN запросить цену →		Stand assembly
31	RM1-8149-000CN запросить цену →		Base assembly
33	RM1-5749-000CN запросить цену →		Connecting cable assembly
34	RM1-5740-000CN запросить цену →		Sensor cable assembly
35	RM1-5741-000CN запросить цену →		Sensor cable assembly
36	RM1-5752-000CN запросить цену →		Motor/sensor cable assembly
37	RC2-5957-000CN запросить цену →		Cartridge lock lever holder
38	RK2-2418-000CN запросить цену →		Fan (FM2, FM3)
39	RC3-1075-000CN запросить цену →		Cartridge lock lever holder
40	RC2-5956-000CN запросить цену →		Cartridge lock lever holder

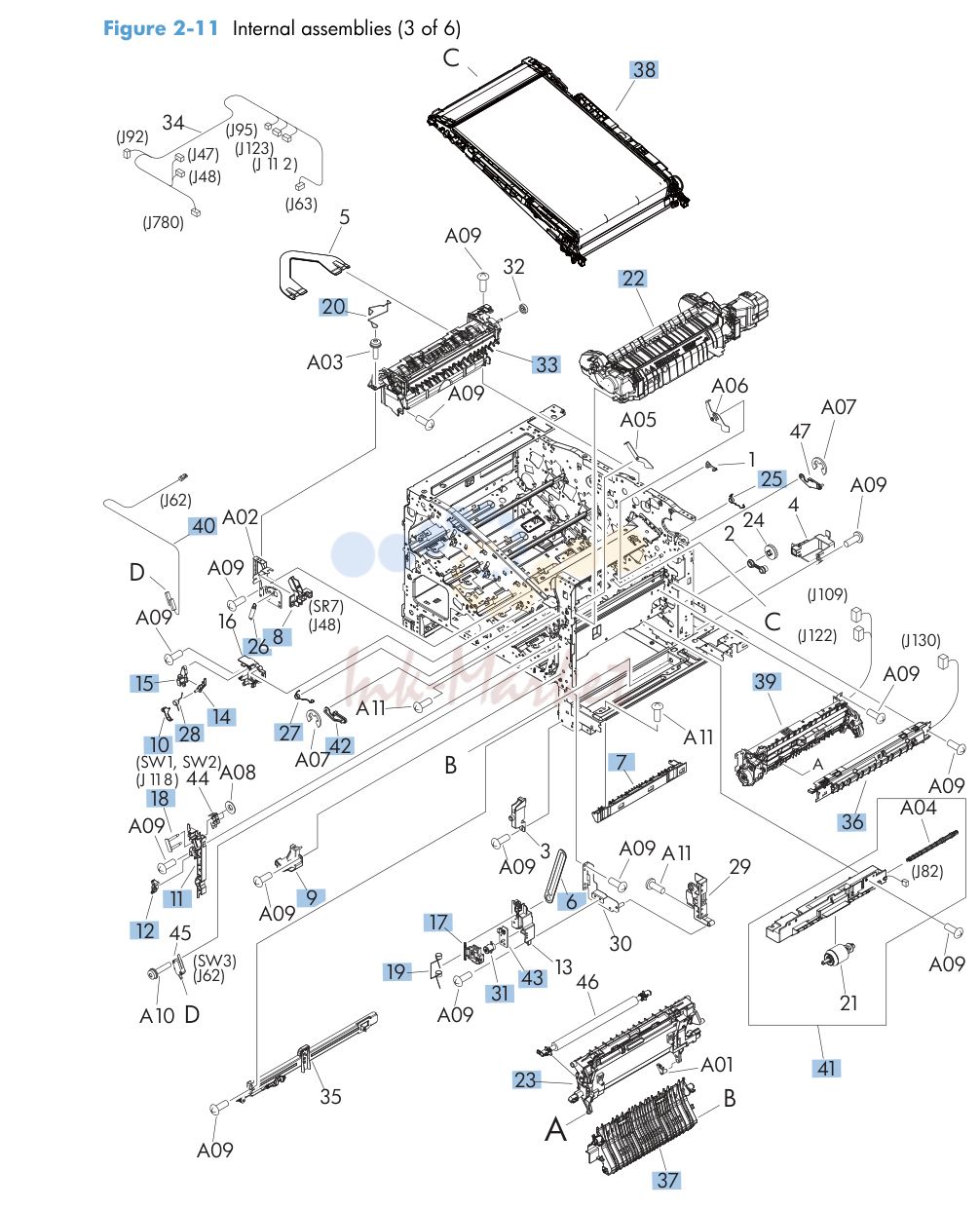

7. Internal assemblies (3 of 6)

№	Артикул	Альт. артикул	Описание
6	RC2-4916-000CN запросить цену →		Link, door stopper
7	RC2-4915-000CN запросить цену →		Guide, option enterance
8	RM1-8178-000CN запросить цену →		Sensor cable guide assembly (SR7)
9	RC2-5019-000CN запросить цену →		Cover, inner right lower
10	RC2-5120-000CN запросить цену →		Link, interlock (SW1)
11	RC2-5123-000CN запросить цену →		Mount, interlock switch
12	RC2-5121-000CN запросить цену →		Arm, interlock link switch
14	RC2-5119-000CN запросить цену →		Link, interlock
15	RC2-5118-000CN запросить цену →		Link, interlock
17	RC3-1208-000CN запросить цену →		Lever, switch
18	RC2-5913-000CN запросить цену →		Shaft
19	RC3-1212-000CN запросить цену →		Spring
20	RC2-4828-000CN запросить цену →		Wire (mech) sensor project
22	CD644-67906 запросить цену →		Fuser 110v
22	CD644-67907 запросить цену →		Fuser 220v
23	RM1-4952-030CN запросить цену →		Secondary transfer assembly
25	RC2-4378-000CN запросить цену →		Spring, torsion
26	RU6-2268-000CN запросить цену →		Spring, torsion
27	RC2-4377-000CN запросить цену →		Spring, torsion
28	RC2-5122-000CN запросить цену →		Spring, torsion
31	RL1-1947-000CN запросить цену →		Button, power supply
33	RM1-4970-060CN запросить цену →		Paper delivery assembly
36	RM1-8163-000CN запросить цену →		Density detect assembly
37	RM1-9192-000CN запросить цену →		Pick up lower guide assembly
38	CD644-67908 ✓ в наличии		ITB kit
39	RM1-4969-000CN запросить цену →		Registration assembly
40	RM1-8065-000CN запросить цену →		Switch cable assembly
41	RM1-4967-000CN запросить цену →		Paper pick up assembly
42	RM1-5532-000CN запросить цену →		Front lock arm assembly
43	RM1-8097-000CN запросить цену →		Switch PCA assembly

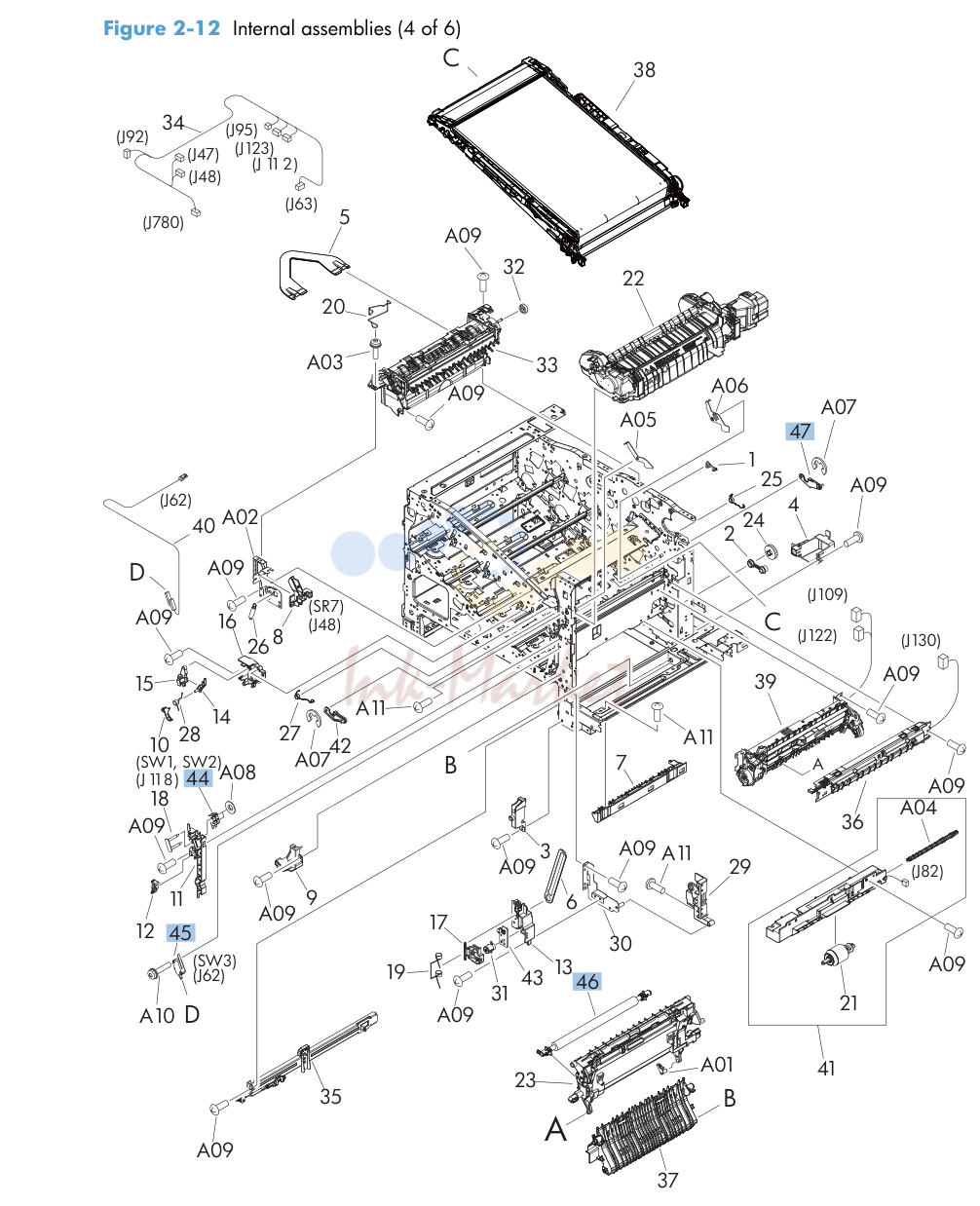

8. Internal assemblies (4 of 6)

№	Артикул	Альт. артикул	Описание
44	RM1-5732-000CN запросить цену →		Door switch assembly (SW2)
45	WC4-5171-000CN запросить цену →		Microswitch (SW3)
46	CD644-67914 запросить цену →		Secondary transfer roller
47	RM1-5533-000CN запросить цену →		Rear lock arm assembly

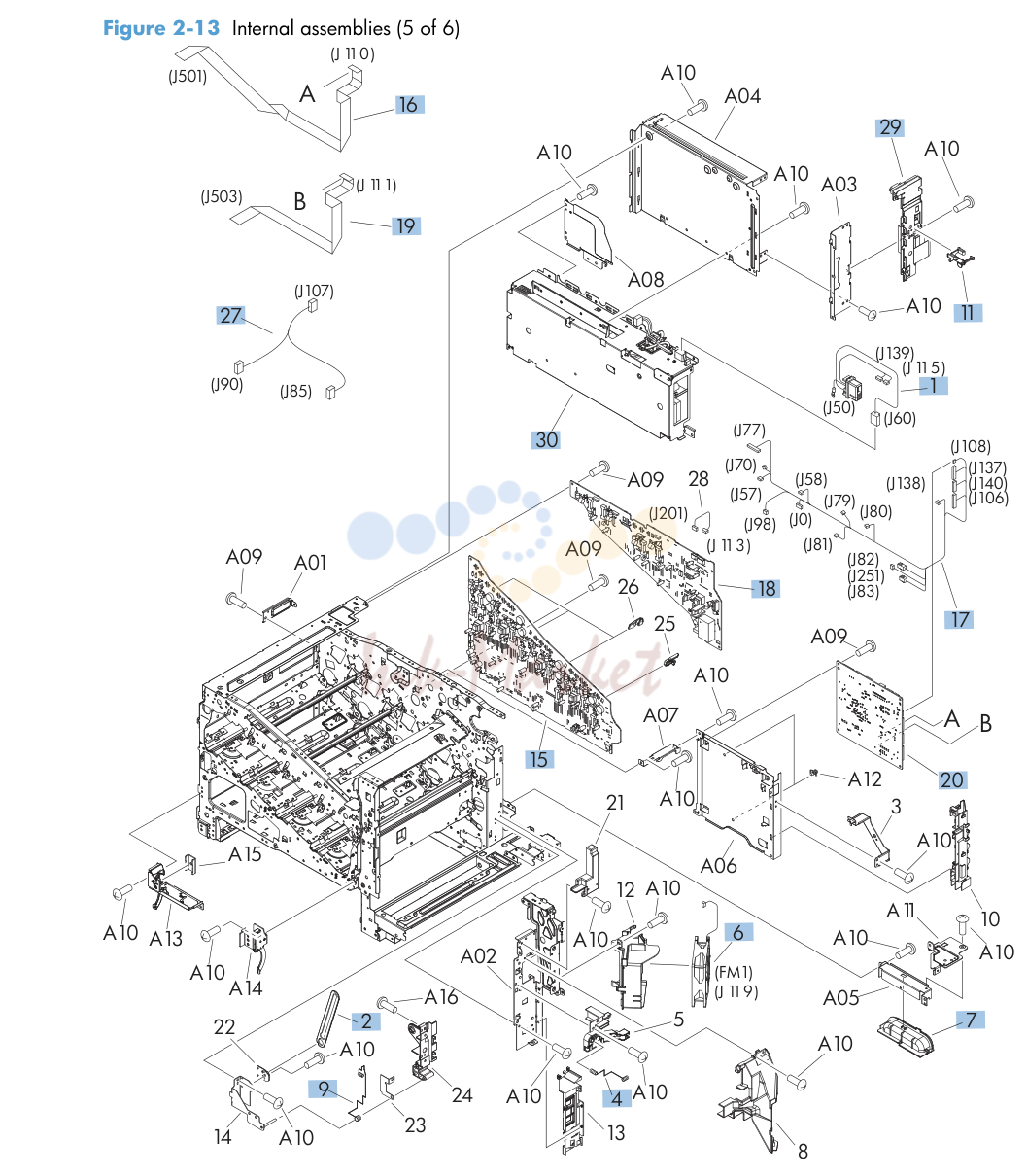

9. Internal assemblies (5 of 6)

№	Артикул	Альт. артикул	Описание
1	RM1-5714-000CN запросить цену →		Fusing connecting cable assembly
2	RC2-4916-000CN запросить цену →		Link, door stopper
4	RC2-5021-000CN запросить цену →		Spring, compression
6	RK2-2416-000CN запросить цену →		Fan (FM1)
7	RC2-5042-000CN запросить цену →		Rear handle
9	RC2-5148-000CN запросить цену →		Spring, grounding
11	RC2-5943-000CN запросить цену →		Switch arm
15	RM1-8087-000CN запросить цену →		Lower HVPS (D)
16	RK2-3941-000CN запросить цену →		Cable, laser FCC
17	RM1-8084-000CN запросить цену →		Cable, rear assembly
18	RM1-8088-000CN запросить цену →		Upper HVPS (T)
19	RK2-3943-000CN запросить цену →		Cable, laser FCC
20	RM1-8119-000CN запросить цену →		DC Controller
27	RM1-5737-000CN запросить цену →		Cable, MP sensor assembly
29	RM1-8086-000CN запросить цену →		Interconnect PCA (ICB)
30	RM1-8102-000CN запросить цену →		LVPS (110V)
30	RM1-8103-000CN запросить цену →		LVPS (220V)

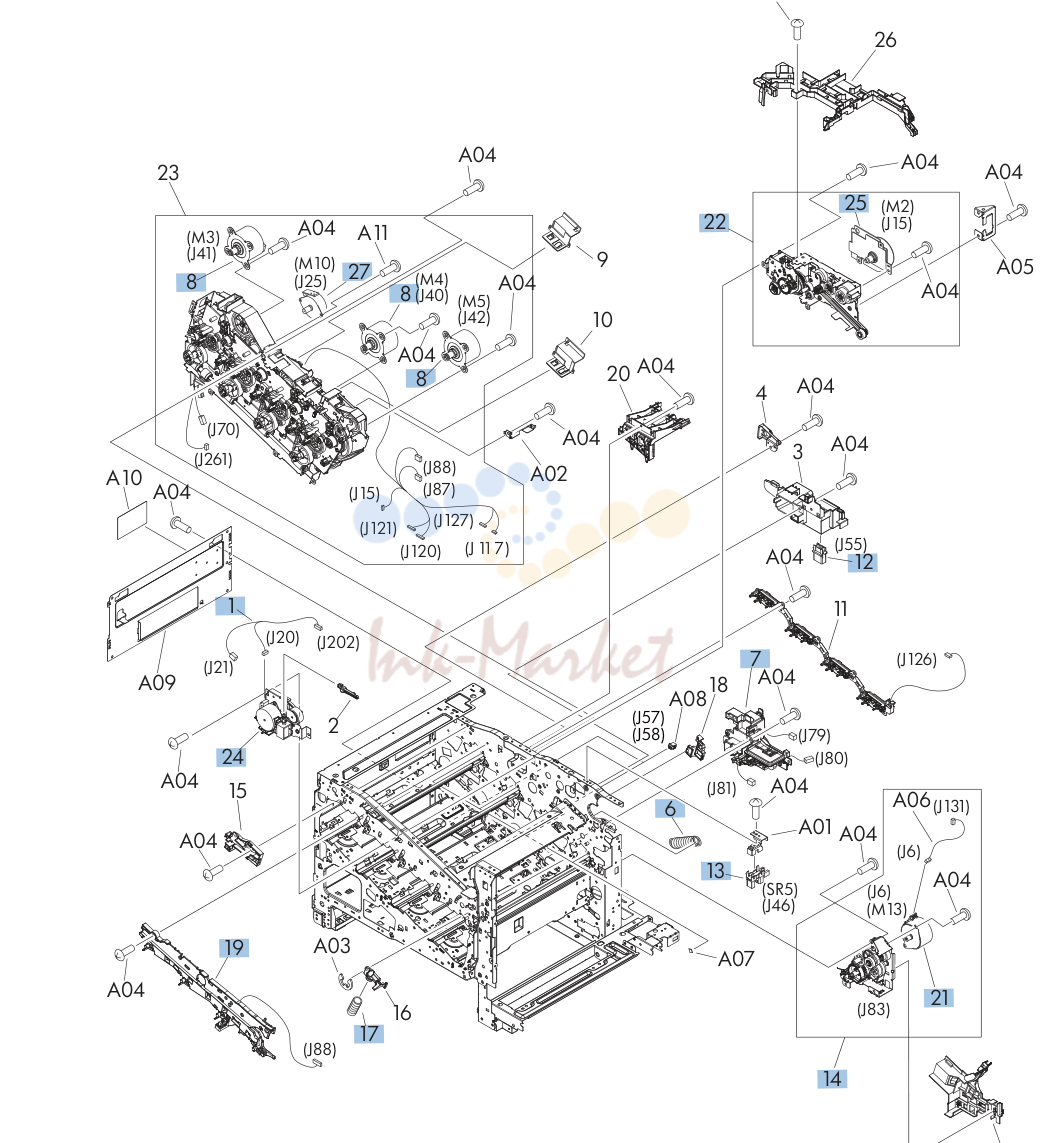

10. Internal assemblies (6 of 6)

№	Артикул	Альт. артикул	Описание
1	RM1-5730-000CN запросить цену →		Duplexing unit cable assembly
6	RU6-2405-000CN запросить цену →		Spring, tension
7	RM1-4976-000CN запросить цену →		Lifter drive assembly
8	RM1-8105-000CN запросить цену →		Main motor unit (M3, M4, M5)
12	VS1-7258-007CN запросить цену →		Connector, drawer
13	WG8-5935-000CN запросить цену →		Photo interrupter (SR5)
14	RM1-8135-000CN запросить цену →		Paper pick up drive assembly
17	RU7-2193-000CN запросить цену →		Spring, compression
19	RM1-8174-000CN запросить цену →		Rear Pre-exposure PCA assembly
21	RM1-5773-000CN запросить цену →		Pickup motor assembly (M13)
22	RM1-8134-000CN запросить цену →		Fusing drive assembly
24	RM1-4973-000CN запросить цену →		Duplex drive assembly
25	RM1-4983-000CN запросить цену →		Fusing motor assembly (M2)
27	RK2-2415-000CN запросить цену →		Stepping motor, DC (M10)

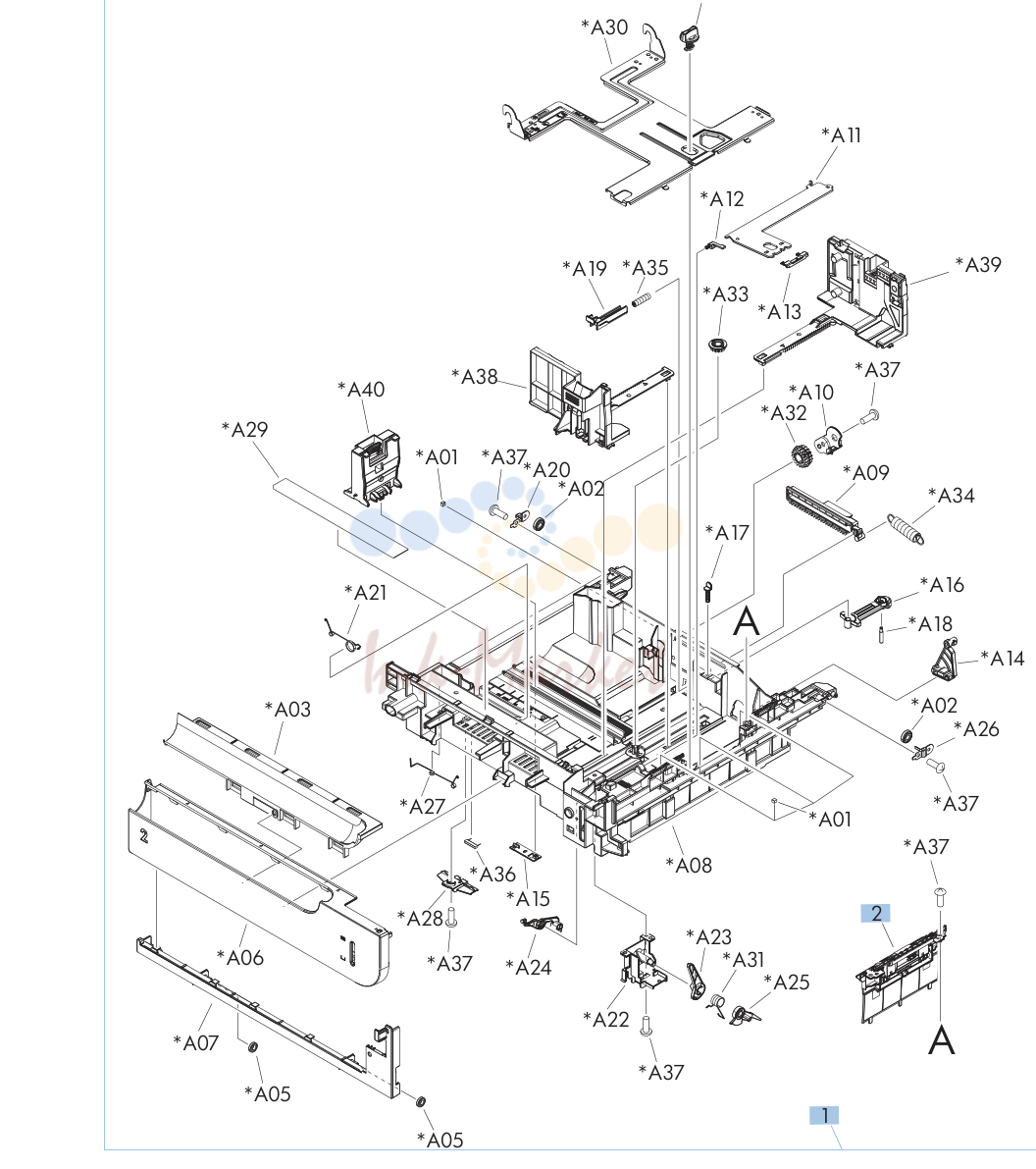

11. Tray 2

№	Артикул	Альт. артикул	Описание
1	RM1-4967-000CN запросить цену →		Paper pickup assembly
2	RM1-4968-040CN запросить цену →		Pickup roller
3	WG8-5935-000CN запросить цену →		Photointerrupter

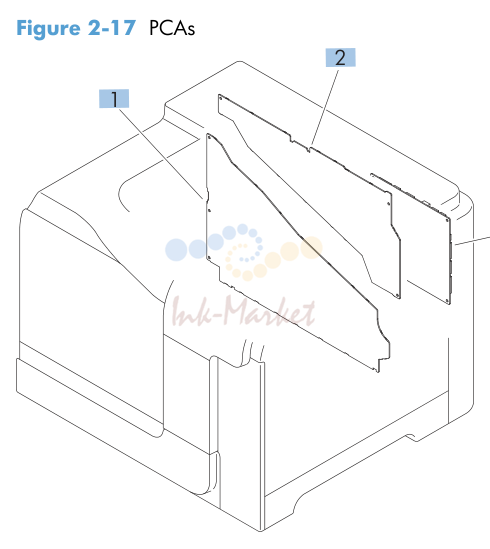

12. PCAs

№	Артикул	Альт. артикул	Описание
1	RM1-8087-000CN запросить цену →		Lower HVPS-D PCA
2	RM1-8088-000CN запросить цену →		Upper HVPS-T PCA
3	RM1-8104-000CN запросить цену →		DC controller PCA
4	RM1-8102-000CN запросить цену →		Low-voltage power supply 110V
4	RM1-8103-000CN запросить цену →		Low-voltage power supply 220V
5	RM1-8143-000CN запросить цену →		Inner connecting PCA (ICB)

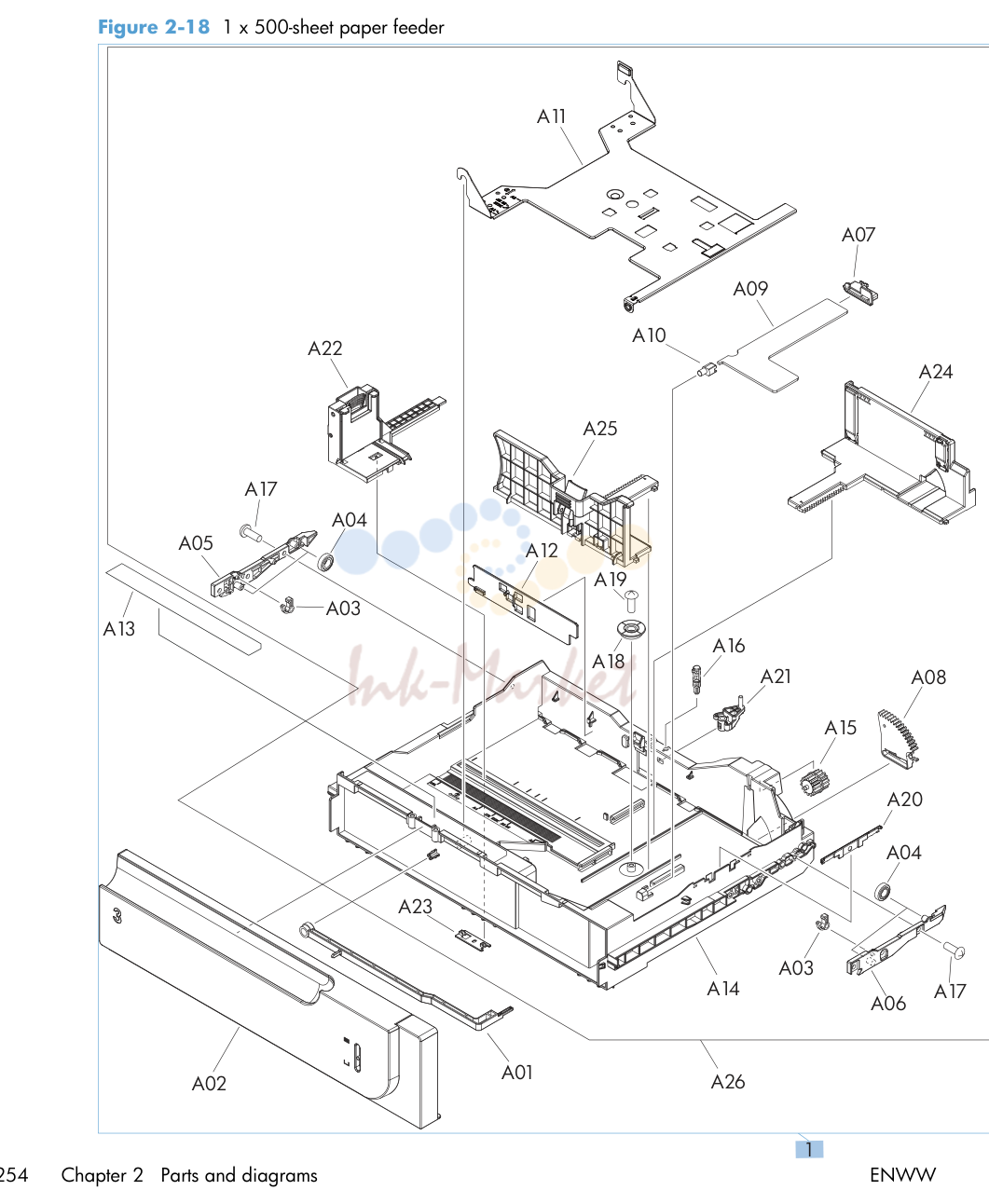

13. Assessories

№	Артикул	Альт. артикул	Описание
1	RC2-5428-000CN запросить цену →		Cover, left
2	RC2-5429-000CN запросить цену →		Cover, rear
3	RC2-5427-000CN запросить цену →		Cover, right
4	RC2-5425-000CN запросить цену →		Cover, front upper
5	RC2-5426-000CN запросить цену →		Cover, front right
6	CC468-67913 запросить цену →		Stopper, door
7	RC2-5430-000CN запросить цену →		Cover, left front
8	CC468-67913 запросить цену →		Link, door right
9	CC468-67913 запросить цену →		Right door assembly

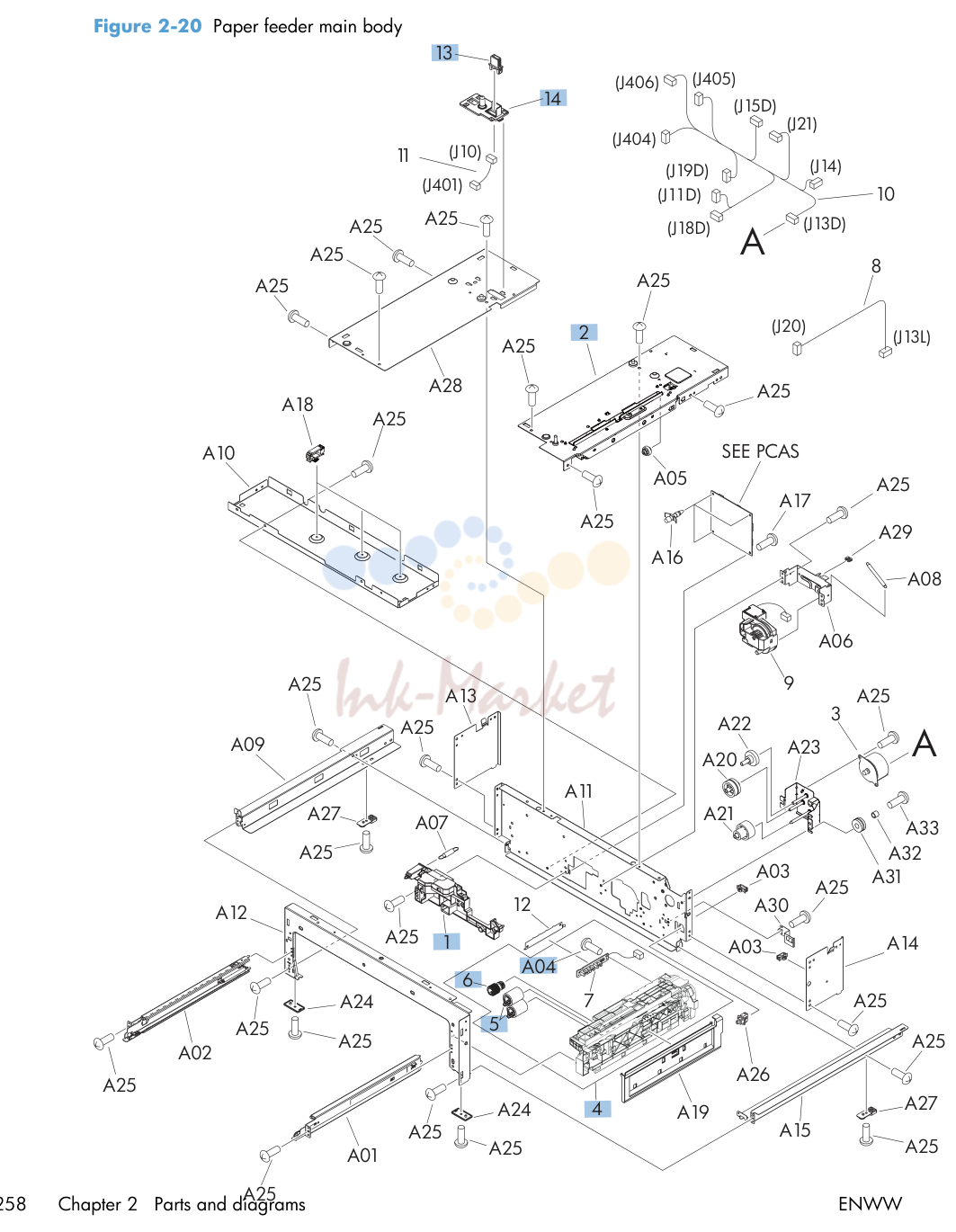

14. Paper feeder main body

№	Артикул	Альт. артикул	Описание
1	RM1-5913-000CN запросить цену →		Lifter base assembly
2	RM1-6194-030CN запросить цену →		Paper feed assembly
4	RM1-5919-000CN		Paper pickup assembly
5	CD644-67904		Paper feed roller assembly
6	CD644-67904		Roller, paper pickup
13	VS1-7257-007CN запросить цену →		Drawer connector
14	RC2-5416-000CN запросить цену →		Holder, drawer connector
