HP LaserJet 4345 / 4345x / 4345xs / 4345xm — каталог запчастей со схемами

Содержание

• 1. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Accessories
• 2. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Customer replaceable components
• 3. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Cables and Interfaces
• 4. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Memory
• 5. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Print cartridge and maintenance kits
• 6. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A External Covers, Panels and doors
• 7. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Upper plate assembly
• 8. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 1 or 5
• 9. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 2 or 5
• 10. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 3 or 5
• 11. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 4 or 5
• 12. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 5 or 5
• 13. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Electrical forward assembly
• 14. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Paper cassette tray 2-3-4
• 15. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Paper feed roller assembly

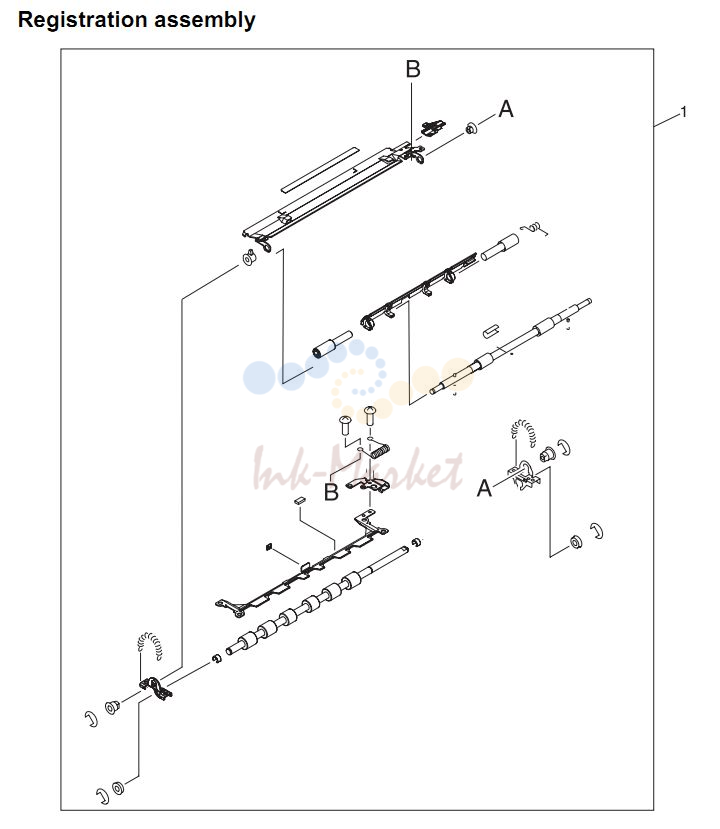

• 16. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Registration assembly
• 17. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Reverse assembly
• 18. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Fuser assembly
• 19. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A External locations

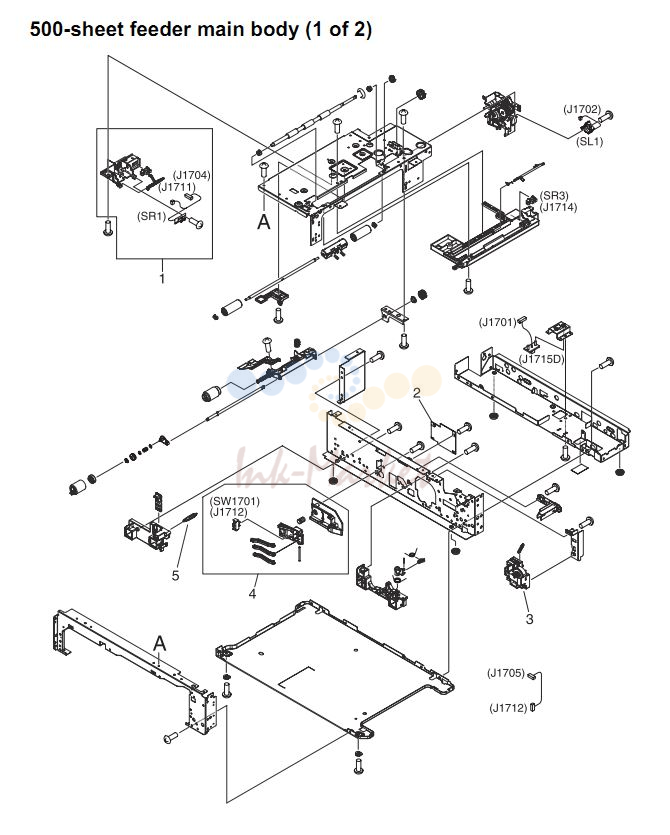

• 20. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A 500 sheet feeder main body 1 of 2
• 21. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A 500 sheet feeder cassette
• 22. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Duplex printing accessory

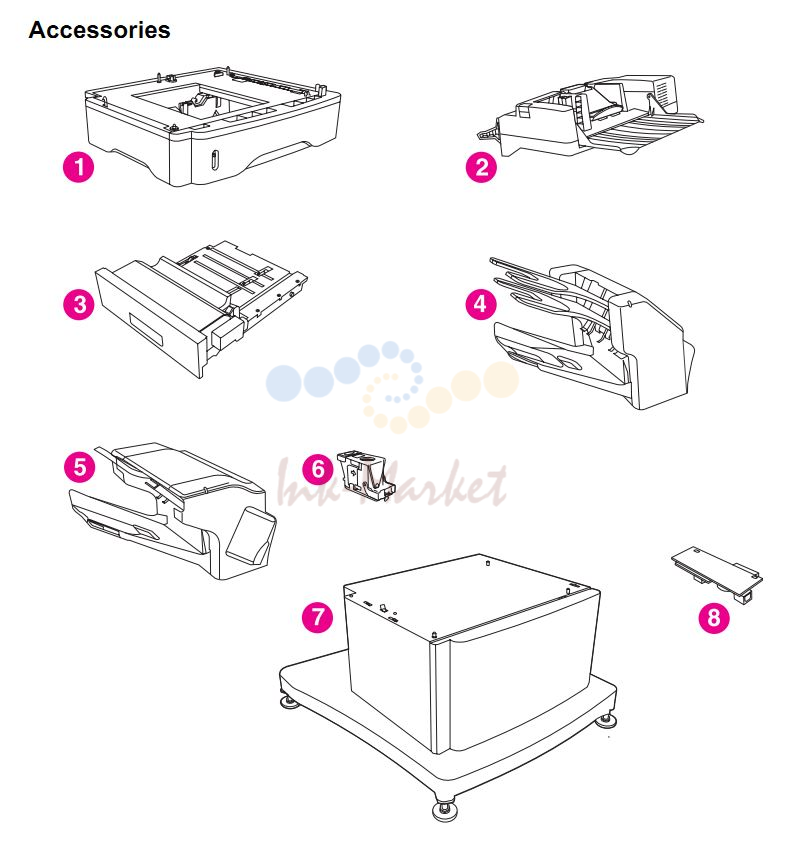

1. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Accessories

№	Артикул	Альт. артикул	Описание
1	Q5968-67901 запросить цену →		Optional 500-sheet tray and feeder unit
2	Q2438-67902 запросить цену →		Envelope feeder
3	Q5969-69001 запросить цену →		Duplexer (duplex printing accessory)
4	RM1-0981-000CN запросить цену →		3-bin mailbox
5	RC1-2597-000CN запросить цену →		500-sheet stapler/stacker
6	C8085-60541 запросить цену →		5,000-staple cartridge
8	Q3701-60002 запросить цену →		HP LaserJet analog fax accessory 300

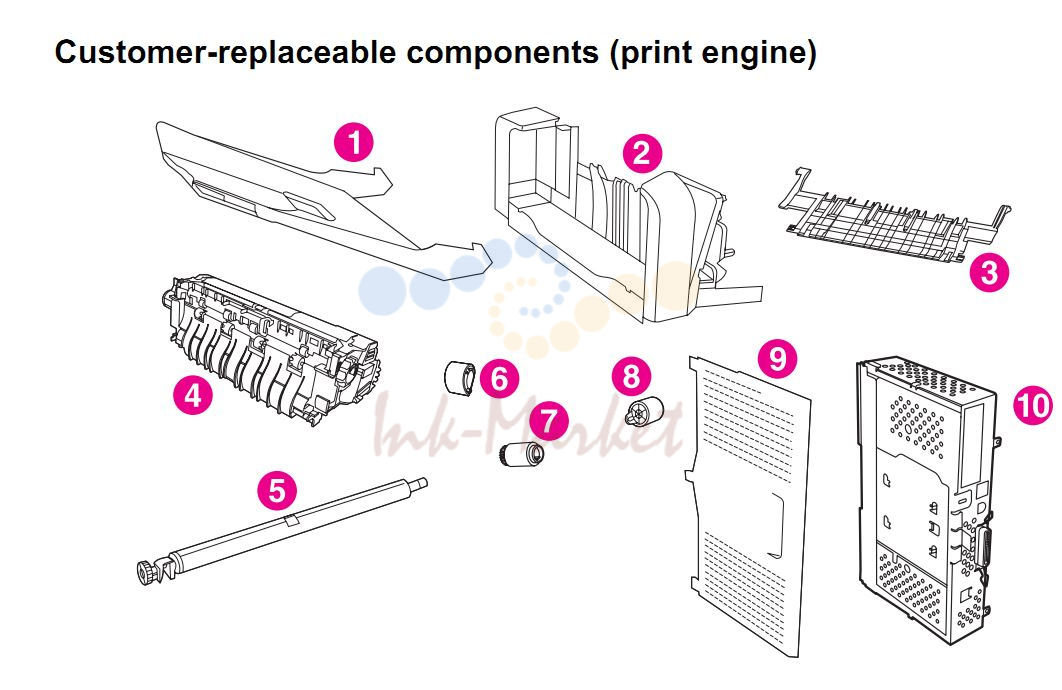

2. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Customer replaceable components

№	Артикул	Альт. артикул	Описание
1	RM1-0940-000CN запросить цену →		Output bin
2	RM1-1047-000CN запросить цену →		Delivery tray assembly
3	RM1-1046-000CN запросить цену →		Fuser entrance guide
4	RM1-1043-000CN запросить цену →		Fuser, 110-volt, new
4	RM1-1044-000CN запросить цену →		Fuser, 2210-volt, new
5	RM1-1110-000CN запросить цену →		Roller assembly, transfer
6	RL1-0019-000CN запросить цену →		Roller, pickup, multipurpose assembly
7	RM1-0037-000CN запросить цену →		Roller, paper-feed (cassette)
8	RM1-0036-000CN запросить цену →		Roller, paper-pickup (cassette)
9	RC1-3035-000CN запросить цену →		Cover, formatter
10	Q3942-67901 запросить цену →		Formatter assembly, new
10	Q3942-69001 запросить цену →		Formatter assembly, exchange

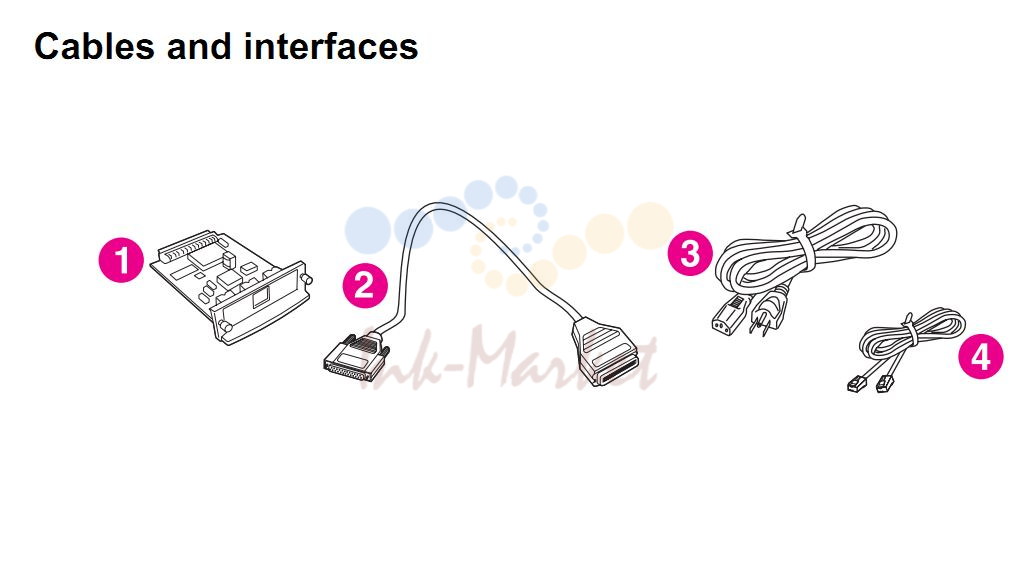

3. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Cables and Interfaces

№	Артикул	Альт. артикул	Описание
3	OPT-918 запросить цену →		Power cord,
3	OPT-903 запросить цену →		Power cord,
3	OPT-917 запросить цену →		Power cord,
3	OPT-912 запросить цену →		Power cord,
3	OPT-906 запросить цену →		Power cord,
3	OPT-920 запросить цену →		Power cord,
3	OPT-921 запросить цену →		Power cord,
3	OPT-900 запросить цену →		Power cord,
3	OPT-922 запросить цену →		Power cord,
3	OPT-901 запросить цену →		Power cord,
4	MOD-PHONE-ASSY запросить цену →		Phone cord,

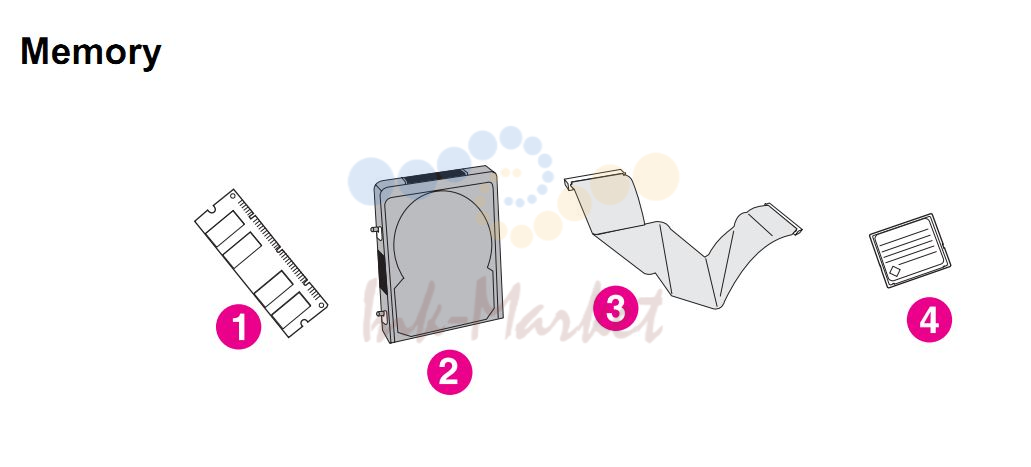

4. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Memory

№	Артикул	Альт. артикул	Описание
1	Q2627-67951 запросить цену →		100-pin DDR memory DIMM, 256 MB
2	J7948-61003 запросить цену →		Hard disk, 20 GB
3	5851-1827 запросить цену →		Cable for hard disk, flat-flexible
4	Q2635-67907 запросить цену →		Flash memory card, 32 MB

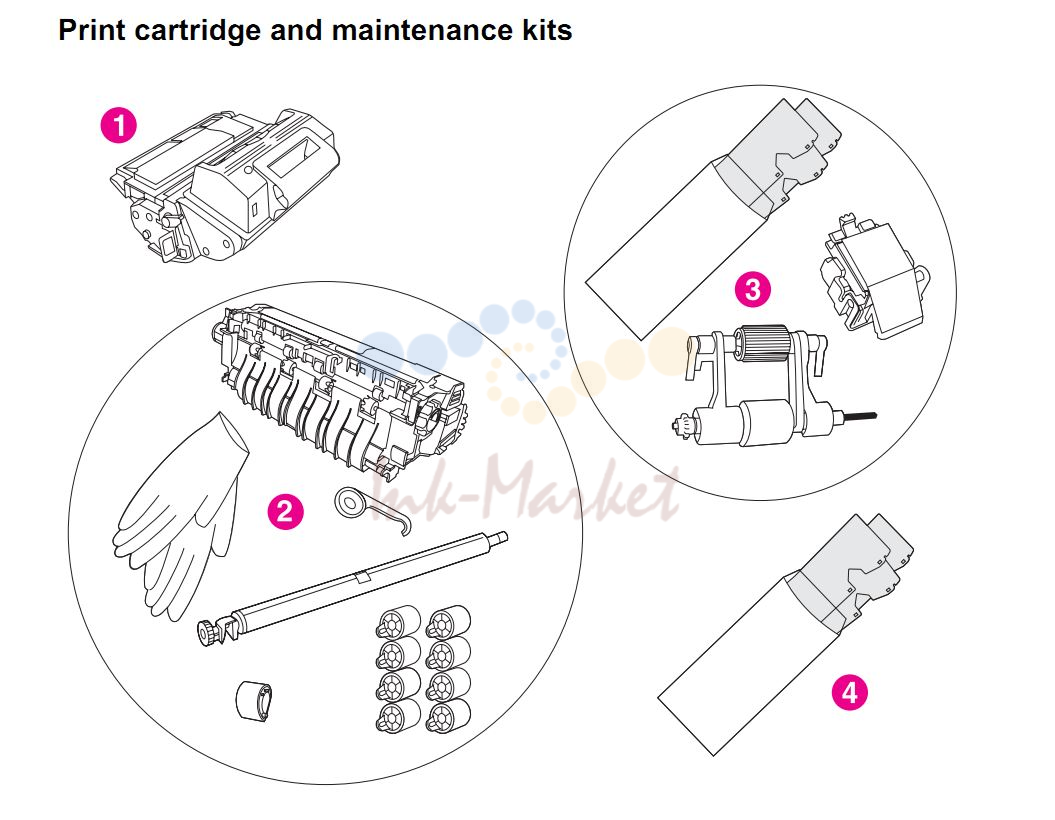

5. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Print cartridge and maintenance kits

№	Артикул	Альт. артикул	Описание
1	Q5945-67901 запросить цену →		HP LaserJet print cartridge
2	Q5998-67901 запросить цену →		Printer maintenance kit, 110-volt
2	Q5999-67901 запросить цену →		Printer maintenance kit, 220-volt
3	Q5997-67901 запросить цену →		ADF maintenance kit

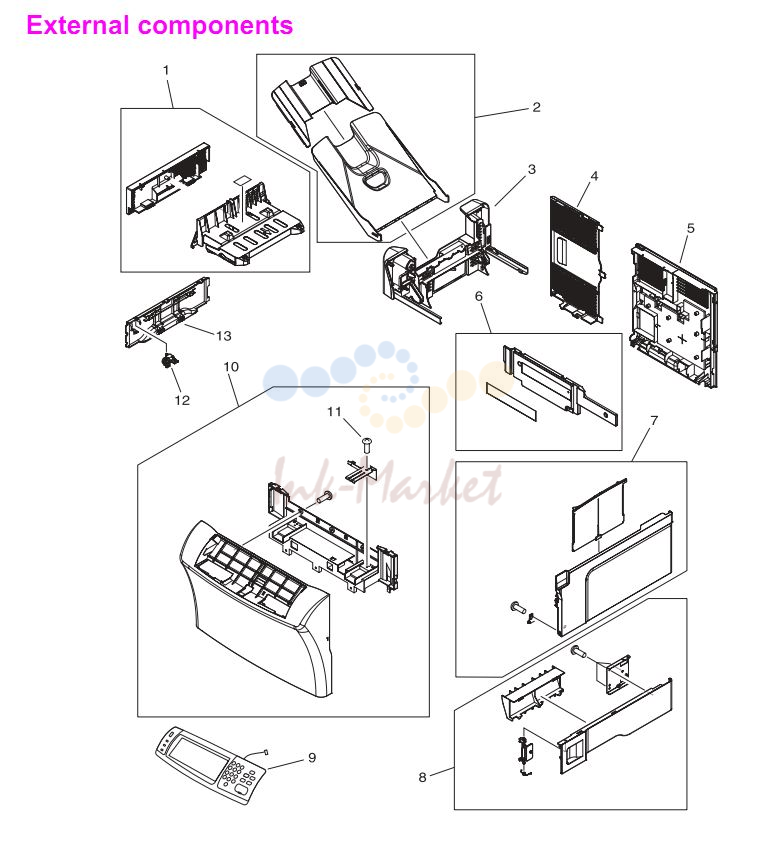

6. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A External Covers, Panels and doors

№	Артикул	Альт. артикул	Описание
1	RM1-1018-000CN запросить цену →		Cover, duplexing-unit assembly
5	RM1-1017-000CN запросить цену →		Cover, rear
6	RL1-0457-000CN запросить цену →		Cover, front corner
7	RM1-1016-000CN запросить цену →		Cover, right assembly
8	RM1-1033-000CN запросить цену →		Cover, right lower assembly
9	Q3942-60102 запросить цену →		Control-panel assembly
10	RM1-1015-000CN запросить цену →		Cover, front assembly
11	XB4-7401-0007CN запросить цену →		Screw, tapping, pan-head, M4x10
12	RC1-3044-000CN запросить цену →		Switch, power
13	RC1-3043-000CN запросить цену →		Cover, cassette, left side

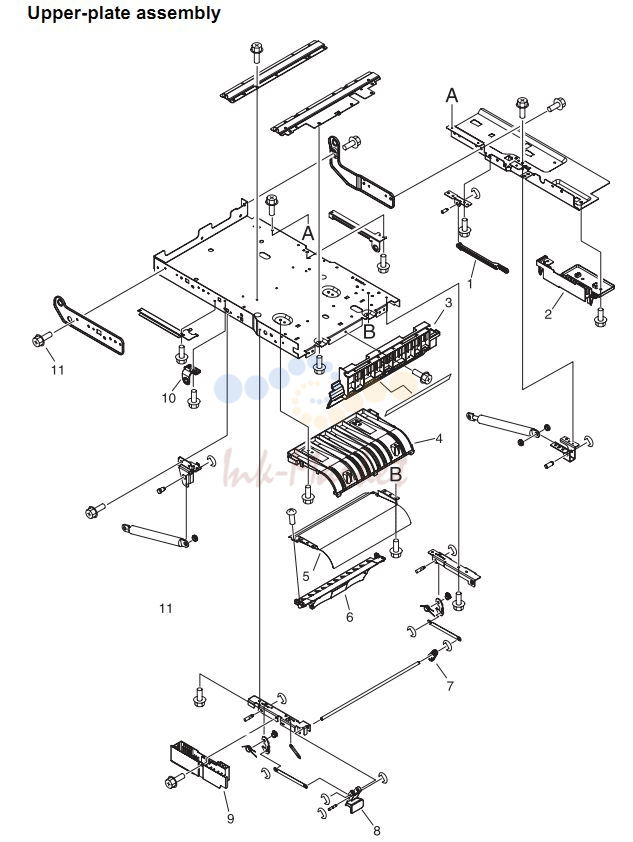

7. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Upper plate assembly

№	Артикул	Альт. артикул	Описание
1	RC1-2830-000CN		Rod, link (upper plate)
2	RC1-2821-000CN запросить цену →		Cover, rear lock (upper plate)
3	RC1-2855-000CN запросить цену →		Holder, right shutter (upper plate)
4	RC1-2854-000CN запросить цену →		Guide, legal-size (upper plate)
5	RC1-2853-000CN запросить цену →		Guide, cartridge (upper plate)
6	RC1-2856-000CN запросить цену →		Support, cartridge (upper plate)
7	RC1-2822-000CN запросить цену →		Link, handle (upper plate)
8	RC1-2818-000CN запросить цену →		Handle, lock (upper plate)
9	RC1-2820-000CN запросить цену →		Cover, lock, front (upper plate)
10	RC1-3102-000CN запросить цену →		Block, guide support (upper plate)
11	XA9-1495-000CN запросить цену →		Screw, RS, M3x6

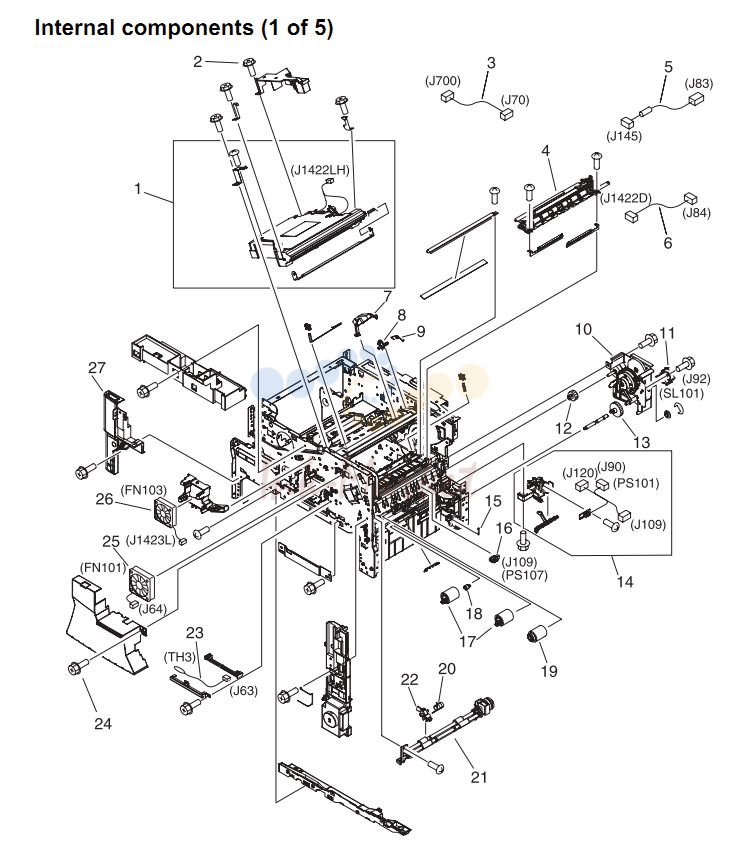

8. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 1 or 5

№	Артикул	Альт. артикул	Описание
1	RM1-1573-000CN запросить цену →		Laser/scanner assembly
2	XA9-1447-000CN запросить цену →		Screw, RS, M3x12
3	RM1-1398-000CN запросить цену →		Cable, image scanner (print engine)
4	RM1-0011-060CN запросить цену →		Registration assembly
5	RM1-1367-000CN запросить цену →		Cable, laser (print engine)
6	RM1-1372-000CN запросить цену →		Cable, beam-detect to scanner (print engine)
7	RC1-3106-000CN запросить цену →		Lever, shutter
8	RC1-0378-000CN запросить цену →		Flag, shutter
9	RC1-0379-000CN запросить цену →		Spring, torsion
10	RM1-0034-070CN запросить цену →		Paper-pickup-drive assembly
11	RK2-0269-000CN запросить цену →		Solenoid (SL101)
12	RU5-0045-020CN запросить цену →		Gear, 18T
13	RU5-0256-000CN запросить цену →		Gear, 23T
14	RM1-1010-000CN запросить цену →		Guide, paper sensing (PS101)
15	RC1-0167-000CN запросить цену →		Spring, tension
16	WG8-5624-000CN запросить цену →		Photointerrupter (PS107)
17	RM1-0037-020CN запросить цену →		Roller, paper-feed (cassette)
18	RC1-2758-000CN запросить цену →		Limiter, torque
20	RC1-0061-000CN запросить цену →		Spring, torsion
21	RM1-0012-020CN запросить цену →		Roller, paper-feed assembly
22	RC1-0060-000CN запросить цену →		Flag, paper-feed sensor
23	RK2-0359-000CN запросить цену →		Thermistor (TH3)
24	XA9-1500-000CN запросить цену →		Screw, S, M3x8
25	RK2-0278-000CN запросить цену →		Fan, main cooling (FN101)
26	RK2-0280-000CN запросить цену →		Fan, reversing unit (FN103)
27	RC1-3052-000CN запросить цену →		Cover, left-side, front

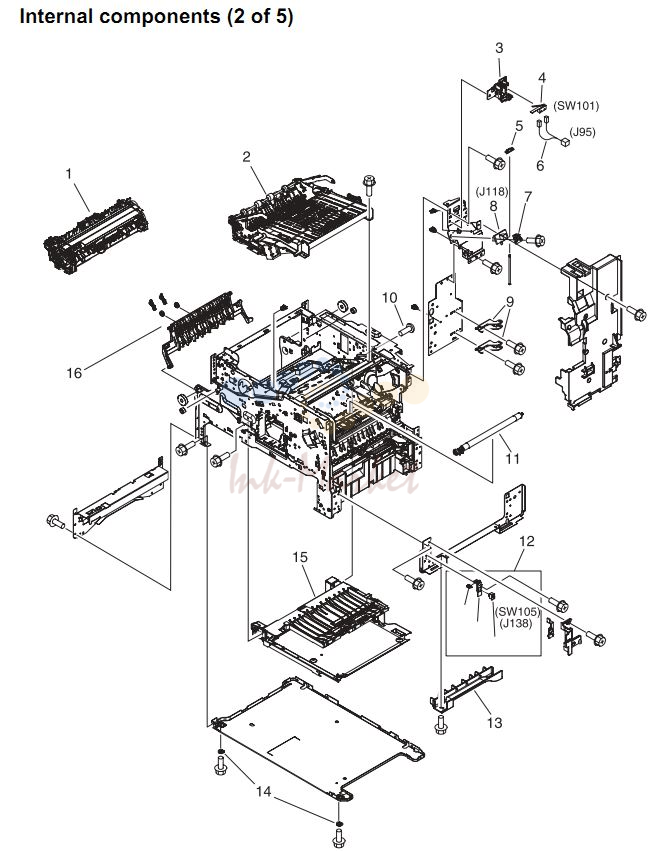

9. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 2 or 5

№	Артикул	Альт. артикул	Описание
2	RM1-1022-000CN запросить цену →		Reverse assembly
3	RC1-3063-000CN запросить цену →		Holder, door switch
4	WC4-5139-000CN запросить цену →		Microswitch (SW101)
5	RC1-3124-000CN запросить цену →		Stopper, hinge shaft
6	RM1-1397-000CN запросить цену →		Cable, door switch
7	RC1-0245-000CN запросить цену →		Case, envelope-feeder connector
8	RM1-1193-000CN запросить цену →		Cable, envelope-feeder connector
9	RC1-2901-000CN запросить цену →		Hinge, door, right-side
10	XB2-7300-607CN запросить цену →		Screw, with washer, M3x6
12	RM1-1045-000CN запросить цену →		Sensor assembly, right door
13	RC1-2881-000CN запросить цену →		Cover, handle, lower right
14	RC1-0392-000CN запросить цену →		Spacer, screw

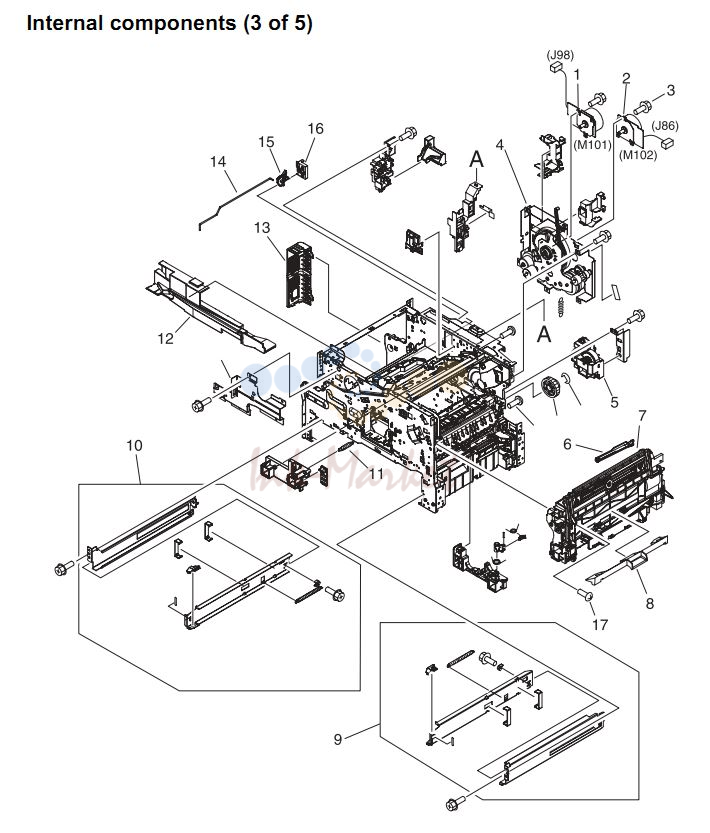

10. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 3 or 5

№	Артикул	Альт. артикул	Описание
1	RK2-0272-000CN запросить цену →		Motor, dc 24-volt, (M101)
2	RK2-0274-000CN запросить цену →		Motor, dc 24-volt, (M102)
3	XA9-1503-000CN запросить цену →		Screw, tapping, M3x6
4	RM1-1049-000CN запросить цену →		Main drive assembly
5	RM1-1029-000CN запросить цену →		Lifter drive assembly
6	RC1-2902-000CN запросить цену →		Rod, link
7	RM1-1572-000CN запросить цену →		Multipurpose tray assembly
8	RL1-0455-000CN запросить цену →		Cover, envelope-feeder slot
9	RM1-1012-000CN запросить цену →		Cassette rail assembly, right
10	RM1-1011-000CN запросить цену →		Cassette rail assembly, left
11	RU5-2251-000CN запросить цену →		Spring, grounding
12	RC1-2884-000CN запросить цену →		Guide, rear
13	RC1-3042-000CN запросить цену →		Cover, side, rear
14	RC1-2980-000CN запросить цену →		Rod, switch, front
15	RC1-3003-000CN запросить цену →		Link, switch
16	RC1-3002-000CN запросить цену →		Holder, link
17	XB4-7401-605CN запросить цену →		Screw, tapping, truss-head, M4x16

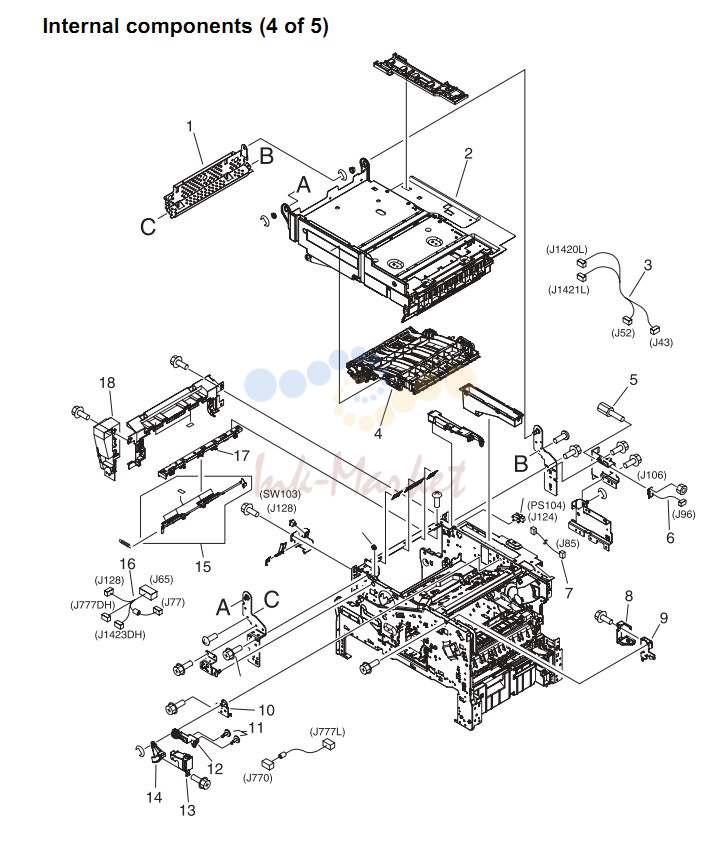

11. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 4 or 5

№	Артикул	Альт. артикул	Описание
1	RC1-2911-000CN запросить цену →		Cross-member, support
3	RM1-1380-000CN запросить цену →		Cable, reverse unit
4	RM1-1019-000CN запросить цену →		Reverse-separation guide assembly
5	WS9-0255-000CN запросить цену →		Bolt, hex-head
6	RM1-1371-000CN запросить цену →		Cable, output device connection
7	RM1-1368-000CN запросить цену →		Cable, output-bin full sensor
8	RC1-2823-000CN запросить цену →		Cover, front stopper
9	RL1-0434-000CN запросить цену →		Stopper, front lock
10	RL1-0436-000CN запросить цену →		Support, gas damper
11	RC1-3090-000CN запросить цену →		Stopper, bushing arm
12	RC1-2827-000CN запросить цену →		Arm, door, 1 (top cover)
13	RC1-2833-000CN запросить цену →		Cover, door arm (top cover)
14	RC1-2828-000CN запросить цену →		Arm, door, 2 (top cover)
15	RC1-2863-000CN запросить цену →		Flag, full-detect (output bin)
16	RM1-1381-000CN запросить цену →		Cable, control panel
17	RC1-2864-000CN запросить цену →		Holder, output-device-full sensor flag
18	RC1-3041-000CN запросить цену →		Cover, inner front

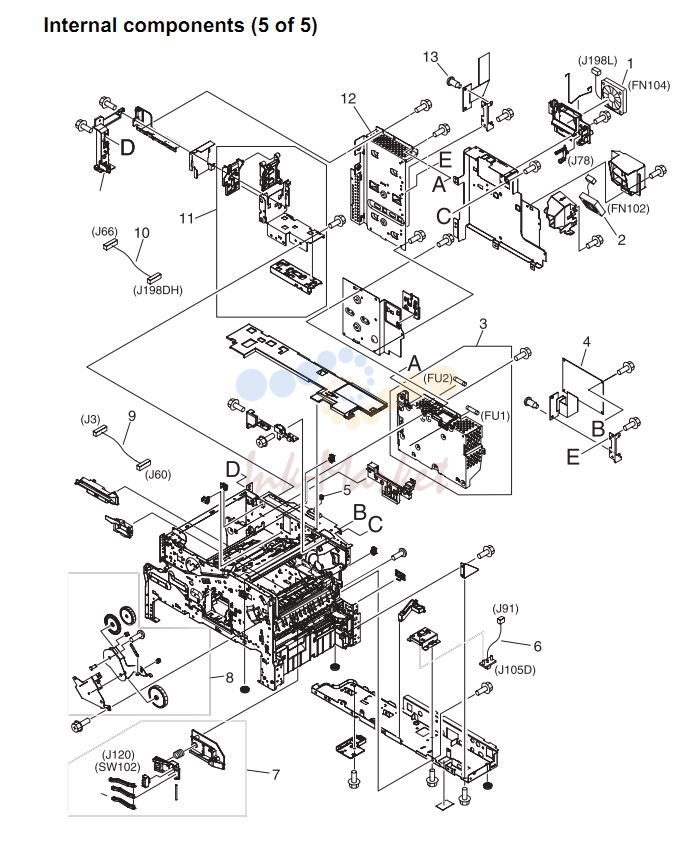

12. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Internal components 5 or 5

№	Артикул	Альт. артикул	Описание
1	RK2-0472-000CN запросить цену →		Fan, dc controller (FN104)
3	RM1-1013-000CN запросить цену →		Power supply, PFC (100–127 volt)
3	RM1-1014-000CN запросить цену →		Power supply, PFC (220–240 volt)
4	RM1-1354-000CN запросить цену →		DC controller PCA
5	RU5-2265-000CN запросить цену →		Spring, compression
6	RM1-1370-000CN запросить цену →		Cable, optional 500-sheet feeder connection
7	RM1-0041-020CN запросить цену →		Sensor assembly, paper size (SW102)
8	RM1-0043-020CN запросить цену →		Swing-plate assembly
9	RM1-1375-000CN запросить цену →		Cable, power
10	RM1-1376-000CN запросить цену →		Cable, fan docking (for dc-controller fan)
11	RM1-1027-000CN запросить цену →		Guide assembly, flat-flexible cable
13	RC1-0266-020CN запросить цену →		Screw, stepped, M3

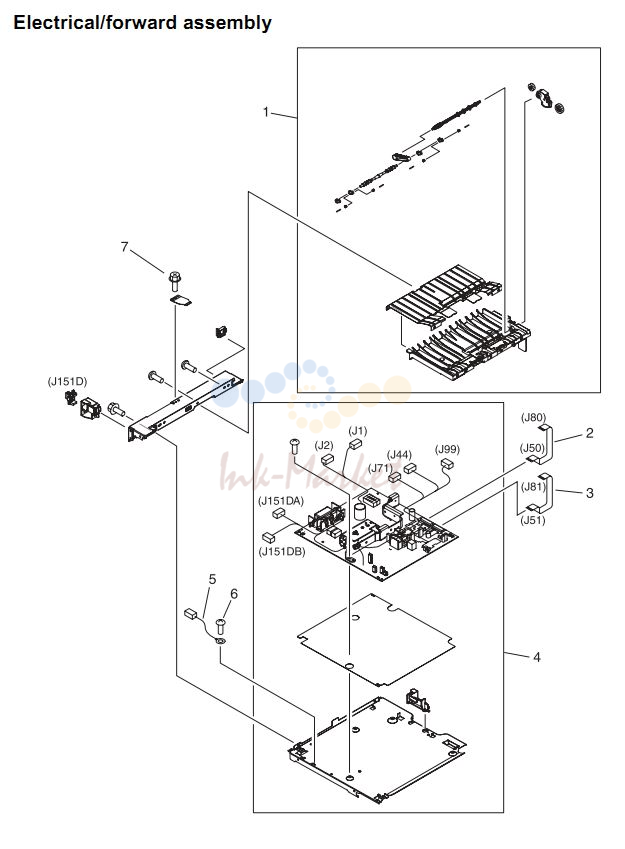

13. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Electrical forward assembly

№	Артикул	Альт. артикул	Описание
1	RM1-0025-040CN запросить цену →		Paper-feed assembly
2	RK2-0470-000CN запросить цену →		Cable, flat-flexible (engine power supply)
3	RK2-0469-000CN запросить цену →		Cable, flat-flexible (engine power supply)
4	RM1-1041-000CN запросить цену →		Engine power supply assembly (100–127 volt)
4	RM1-1042-000CN запросить цену →		Engine power supply assembly (220–240 volt)
5	RM1-1400-000CN запросить цену →		Cable, duplexing-unit grounding
6	XA9-1420-000CN запросить цену →		Screw, with washer, M3x6
7	XA9-1464-000CN запросить цену →		Screw, flathead, RS, M3x6

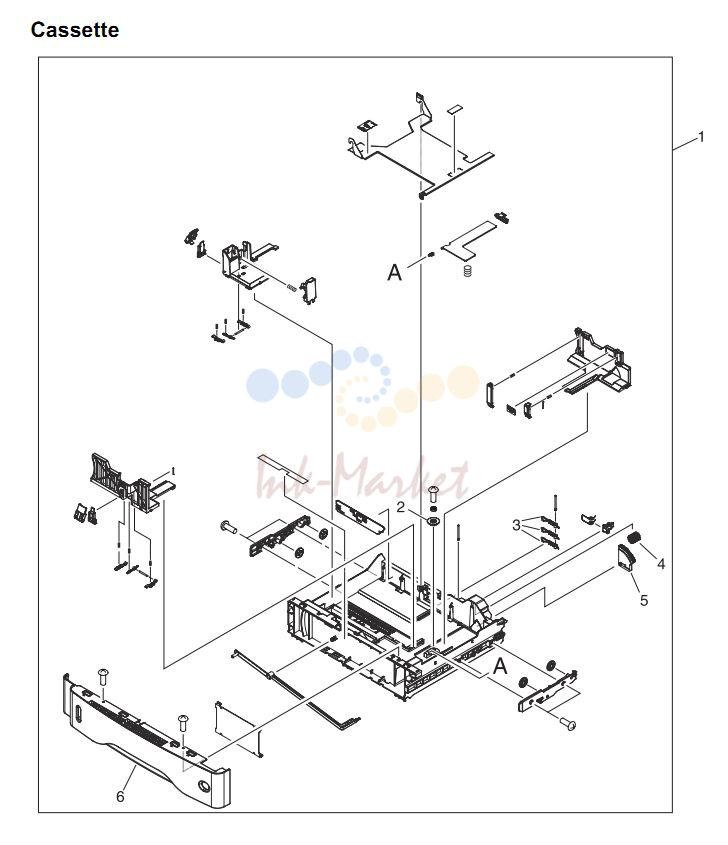

14. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Paper cassette tray 2-3-4

№	Артикул	Альт. артикул	Описание
1	RM1-1001 запросить цену →		Cassette (tray 2, 3, 4 or 5)
2	RC1-0331-000CN запросить цену →		Gear, 20T (cassette)
3	RC1-2782-000CN запросить цену →		Lever, paper-size-sensing (cassette)
4	RU5-0254-000CN запросить цену →		Gear, 14T (cassette)
5	RU5-0253-000CN запросить цену →		Gear, 80T (cassette)
6	RC1-3020-000CN запросить цену →		Guide, cassette, front

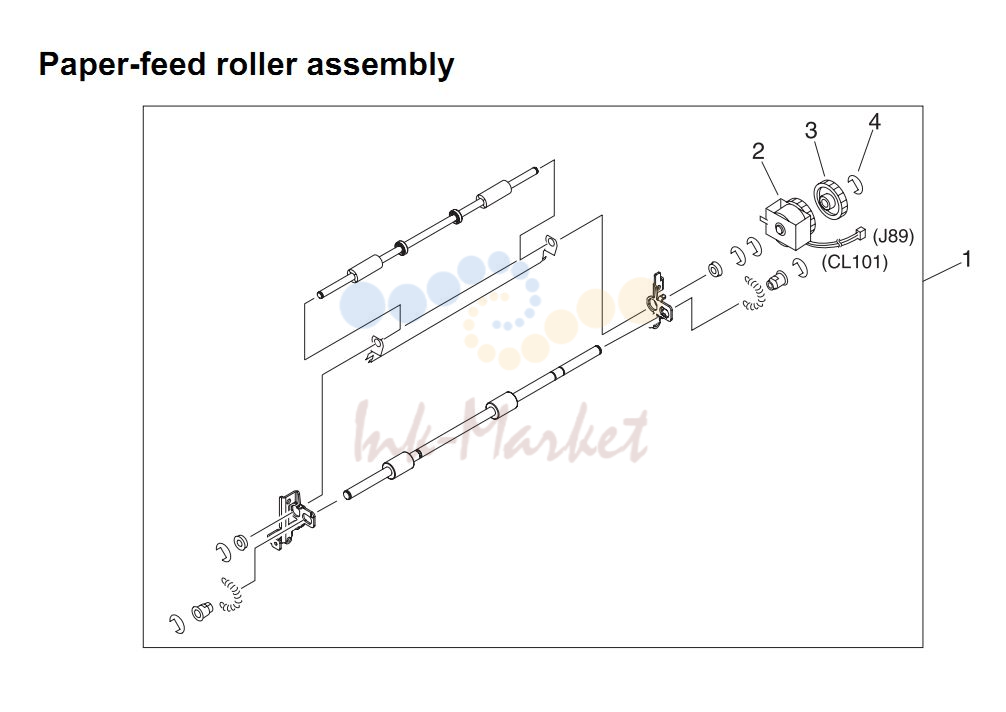

15. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Paper feed roller assembly

№	Артикул	Альт. артикул	Описание
2	RK2-0349-000CN запросить цену →		Clutch, paper feed, electromagnetic (CL101)
3	RU5-0050-000CN запросить цену →		Gear, 30T (paper-feed roller assembly)
4	XD9-0132-020CN запросить цену →		E-ring (paper-feed roller assembly)

16. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Registration assembly

№	Артикул	Альт. артикул	Описание
2	RK2-0276-000CN запросить цену →		Solenoid, multipurpose assembly (SL102)
3	RL1-0007-000CN запросить цену →		Plate, main pad support (multipurpose assembly)
5	RM1-0005-020CN запросить цену →		Multipurpose tray assembly
6	XB4-7300-809CN запросить цену →		Screw, tapping, truss-head, M3x8

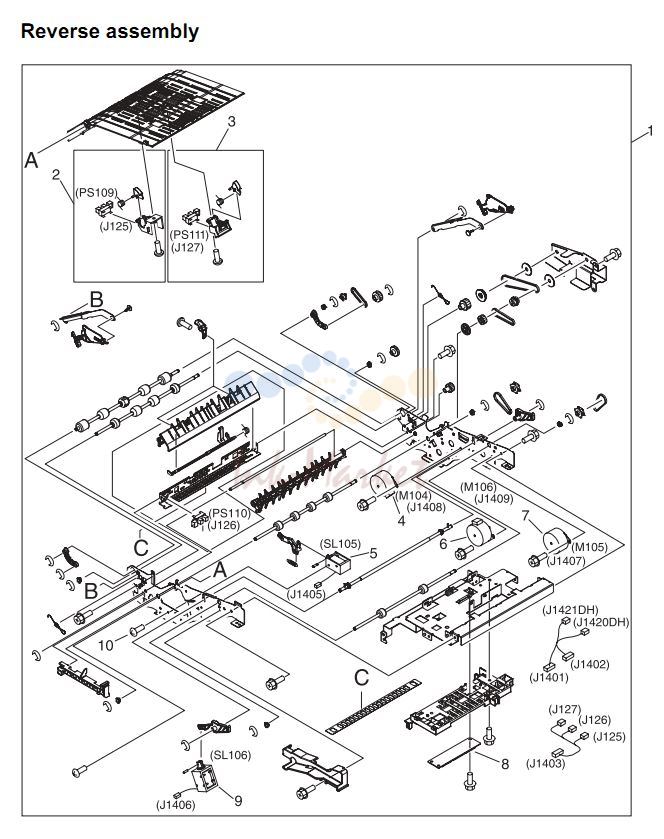

17. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Reverse assembly

№	Артикул	Альт. артикул	Описание
2	RM1-1570-000CN запросить цену →		Sensor, reverse-unit (PS109)
3	RM1-1571-000CN запросить цену →		Sensor, reverse-unit jam (PS111)
4	RK2-0473-000CN запросить цену →		Motor, crossing, (stepping) (M104)
5	RK2-0485-000CN запросить цену →		Solenoid, reverse-unit (SL105)
6	RK2-0475-000CN запросить цену →		Motor, delivery (stepping) (M106)
7	RK2-0474-000CN запросить цену →		Motor, reverse-unit (stepping) (M105)
8	RM1-1379-000CN запросить цену →		Reverse-unit PCA
9	RK2-0486-000CN запросить цену →		Solenoid, reversing-roller separation (SL106)
10	XB6-7300-406CN запросить цену →		Screw, TP, M3x4

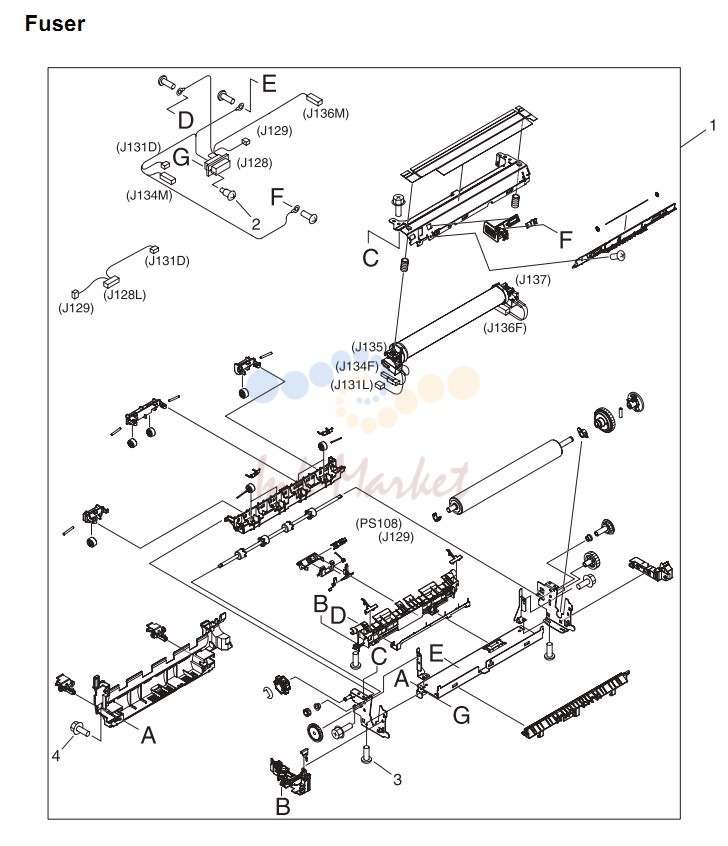

18. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Fuser assembly

№	Артикул	Альт. артикул	Описание
2	RS1-9004-020CN запросить цену →		Screw, stepped
3	XA9-0650-000CN запросить цену →		Screw, M3x8
4	XA9-1449-000CN запросить цену →		Screw, RS, M3x8

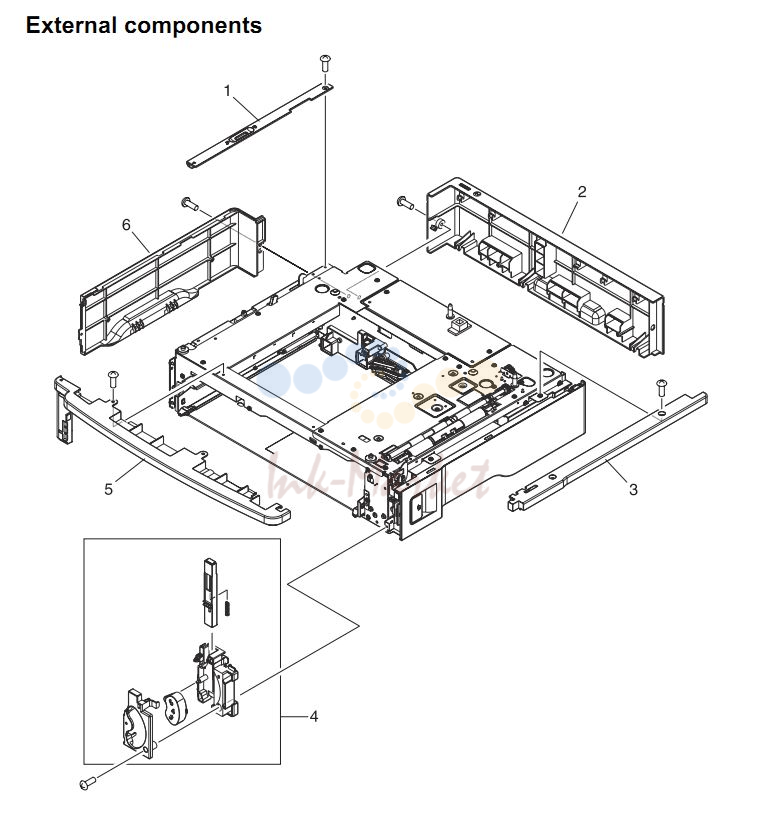

19. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A External locations

№	Артикул	Альт. артикул	Описание
1	RC1-3200-000CN запросить цену →		Cover, left-upper, 500-sheet feeder
2	RC1-3197-000CN запросить цену →		Cover, rear, 500-sheet feeder
3	RC1-3198-000CN запросить цену →		Cover, right, 500-sheet feeder
4	RM1-1456-000CN запросить цену →		Number-plate assembly
5	RC1-3196-000CN запросить цену →		Cover, front, 500-sheet feeder
6	RC1-3199-000CN запросить цену →		Cover, left, 500-sheet feeder

20. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A 500 sheet feeder main body 1 of 2

№	Артикул	Альт. артикул	Описание
1	RM1-1455-000CN запросить цену →		Paper-present sensing assembly (500-sheet feeder)
2	RM1-1122-000CN запросить цену →		500-sheet feeder driver PCA
3	RM1-1094-000CN запросить цену →		Lifter-drive assembly (500-sheet feeder)
4	RM1-0041-000CN запросить цену →		Sensor, paper-size assembly (500-sheet feeder)

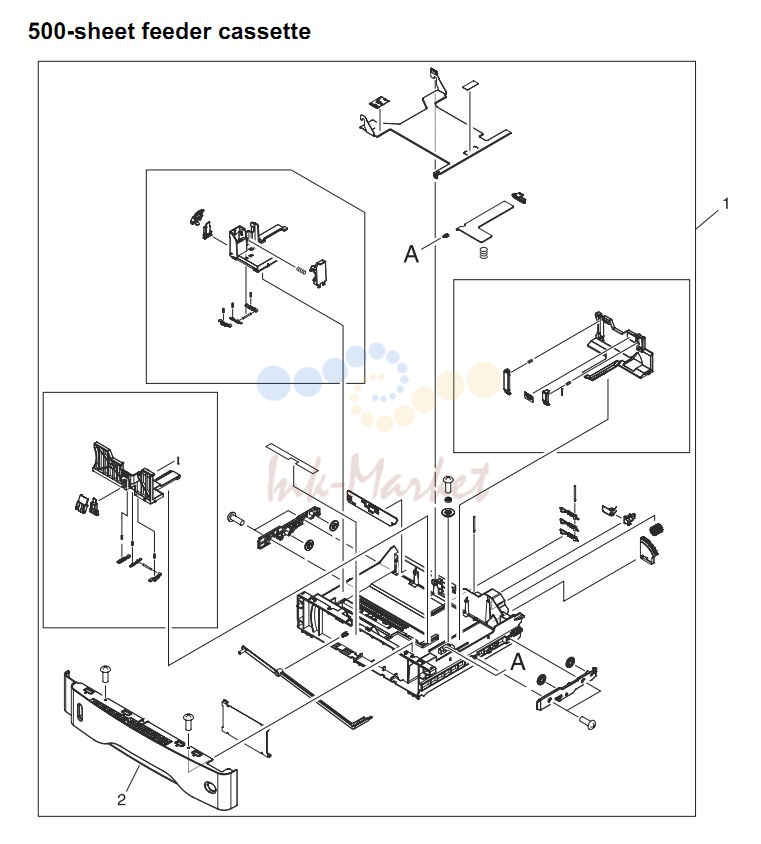

21. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A 500 sheet feeder cassette

№	Артикул	Альт. артикул	Описание
1	RM1-1001-000CN запросить цену →		Cassette (tray 2, 3, 4, or 5)

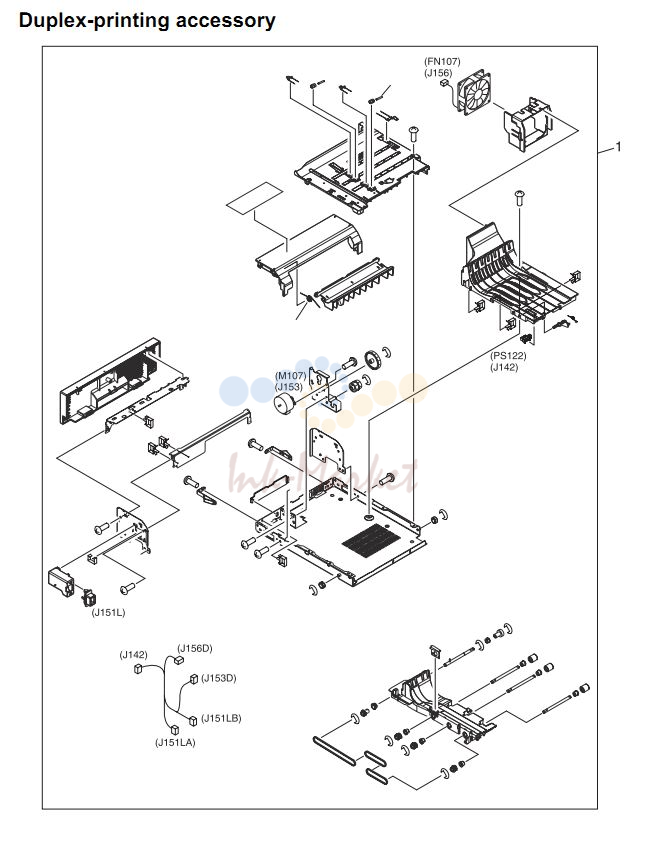

22. HP 4345 Q3942A 4345x Q3943A 4345xs Q3944A 4345xm Q3945A Duplex printing accessory

№	Артикул	Альт. артикул	Описание
1	Q5969-67901 запросить цену →		Duplex-printing assembly
