HP DesignJet T1100 / T1100ps / T610 / T1120 / T1120ps / T620 — каталог запчастей со схемами

Содержание

• 1. Parts and Diagrams
• 2. Parts and Diagrams - Printer Support
• 3. Parts and Diagrams - Center Covers (Front)
• 4. Parts and Diagrams - Center Covers (Rear)
• 5. Parts and Diagrams - Right Cover
• 6. Parts and Diagrams - Left Cover
• 7. Parts and Diagrams - Right Hand Assemblies
• 8. Parts and Diagrams
• 9. Parts and Diagrams
• 10. Parts and Diagrams
• 11. Parts and Diagrams
• 12. Parts and Diagrams - Paper Path Assemblies (Front)
• 13. Parts and Diagrams

1. Parts and Diagrams

№	Артикул	Альт. артикул	Описание
1	Q5669-60718 запросить цену →		Leg Cover
2	Q5669-60716 запросить цену →		Legs Assembly
1			support tube)
5	Q5669-67063		All
6			X-Brace Assembly
5-2			HP Designjet T Series - Service Manual

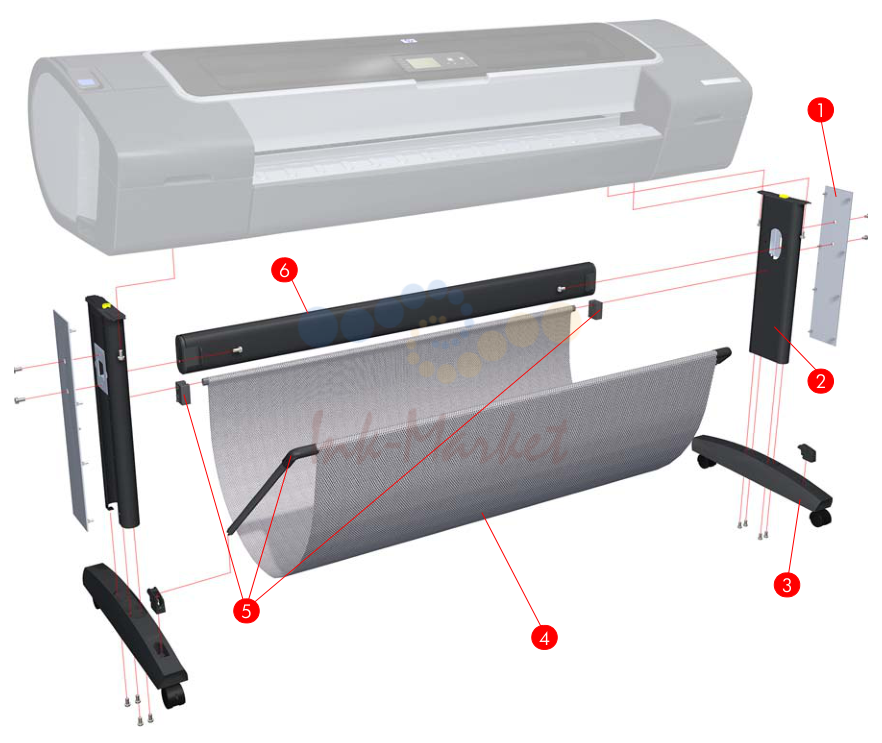

2. Parts and Diagrams - Printer Support

№	Артикул	Альт. артикул	Описание
1			Window 6-12
2	Q6687-60062 запросить цену →		Top Cover T620 44 inch 6-50
3			Window Position Sensor All 6-53
4			Media Output Assembly 6-17
5			Front Cover 6-16
6			Front Panel All 6-47
5-4			HP Designjet T Series - Service Manual

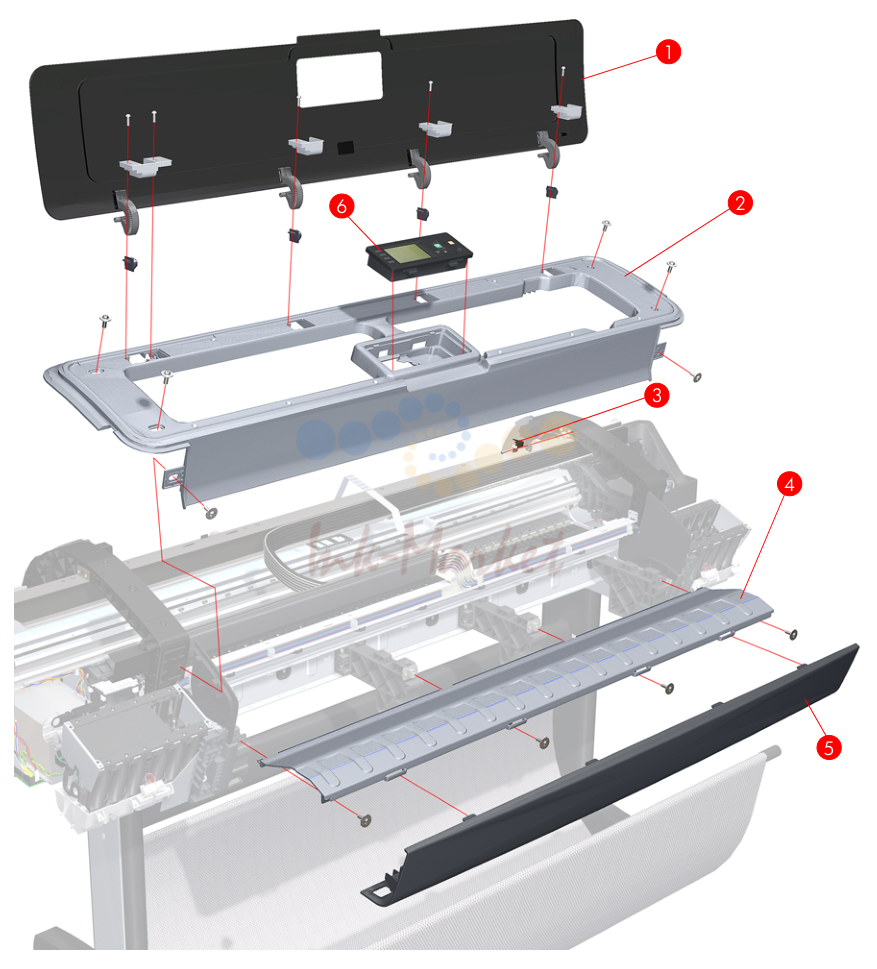

3. Parts and Diagrams - Center Covers (Front)

№	Артикул	Альт. артикул	Описание
1	Q6683-60207 запросить цену →		Rear Tray Supports All 6-43
2			Clean Out Assembly All 6-90
3	Q5669-67801 запросить цену →		Out Of Paper Sensor All 6-91
4			Rear Tray 6-35
5			Rear Cover All 6-36
5-6			HP Designjet T Series - Service Manual

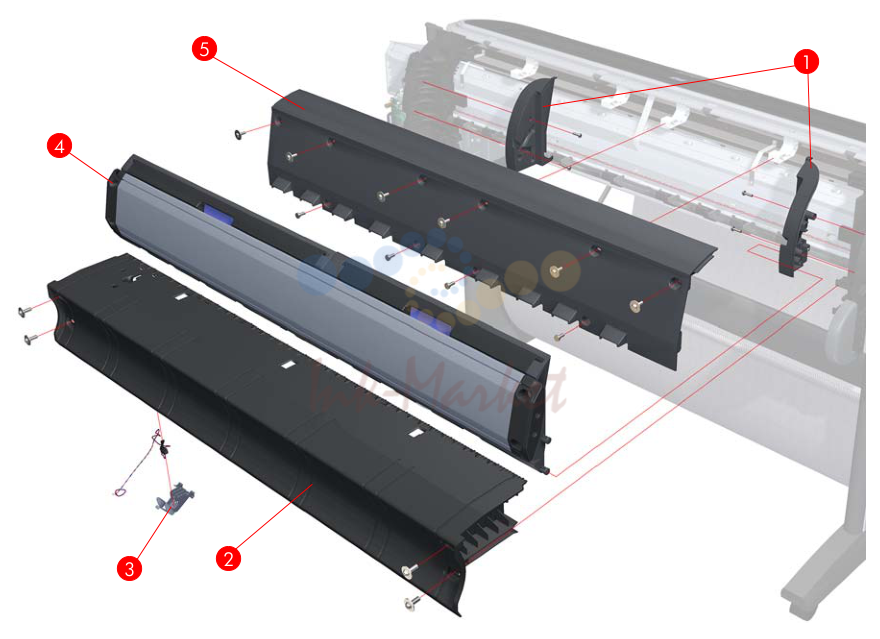

4. Parts and Diagrams - Center Covers (Rear)

№	Артикул	Альт. артикул	Описание
2	Q6675-60109 запросить цену →		All 6-19
3	Q6683-60233 запросить цену →		Right Ink Cartridge Door T1100ps/ 6-23
5-8			HP Designjet T Series - Service Manual

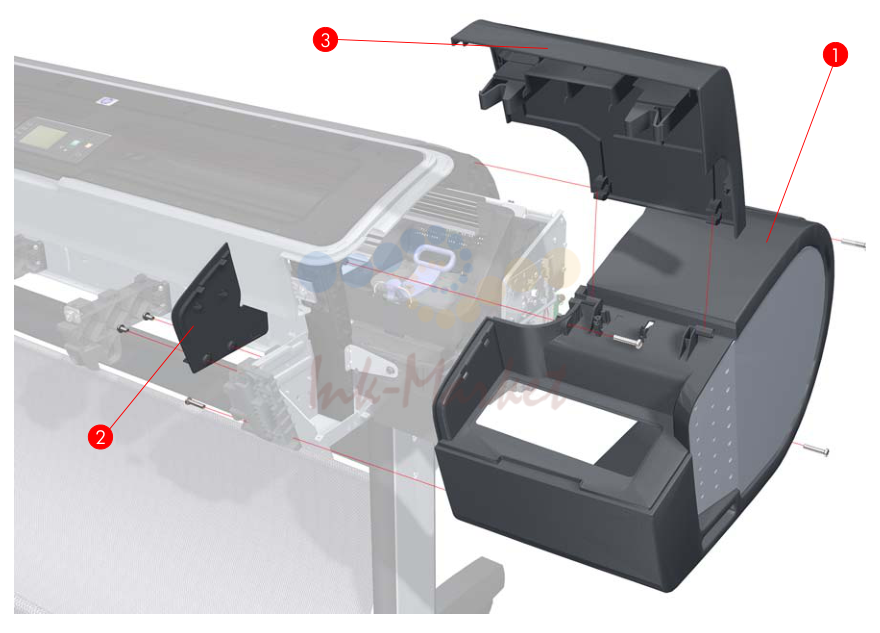

5. Parts and Diagrams - Right Cover

№	Артикул	Альт. артикул	Описание
1	Q6683-60232 запросить цену →		Left Ink Cartridge Door 6-25
3			Left Side Panel T1120ps 6-30
4	Q6683-60202 запросить цену →		All All 6-30
5-10			HP Designjet T Series - Service Manual

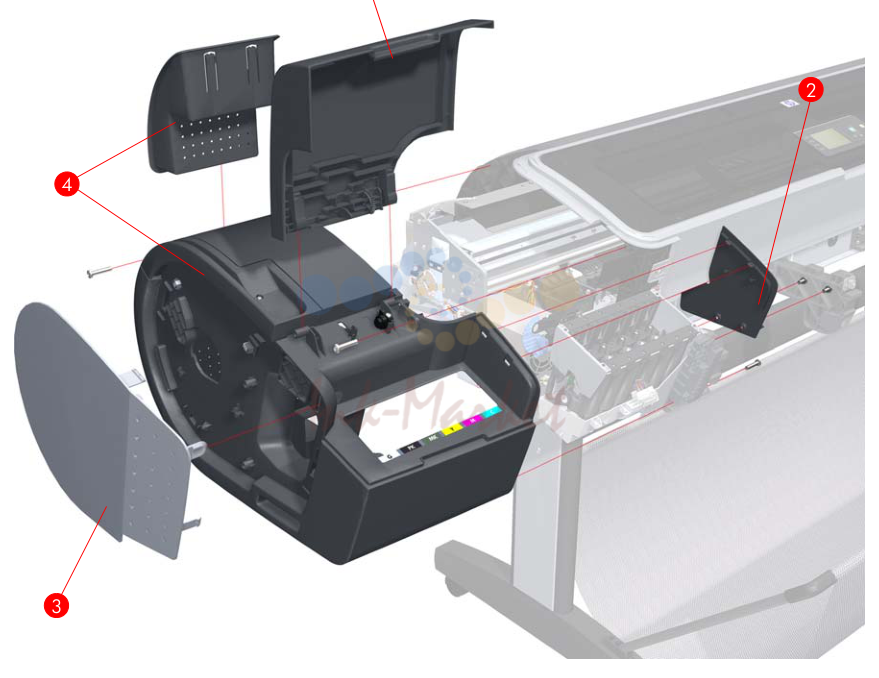

6. Parts and Diagrams - Left Cover

№	Артикул	Альт. артикул	Описание
1	Q6675-60043		Carriage Rail Oiler 6-154
2	Q5669-67807 запросить цену →		Pen to Paper Space (PPS) Solenoid 6-77
3			Scan-Axis Motor
4	Q6683-60190 запросить цену →		Printmech PCA 6-73
5	Q5669-60667 запросить цену →		Service Station Spittoon 6-65
8			Station Spittoon)
9	Q5669-60666		Drop Detector All 6-69
5-12			HP Designjet T Series - Service Manual

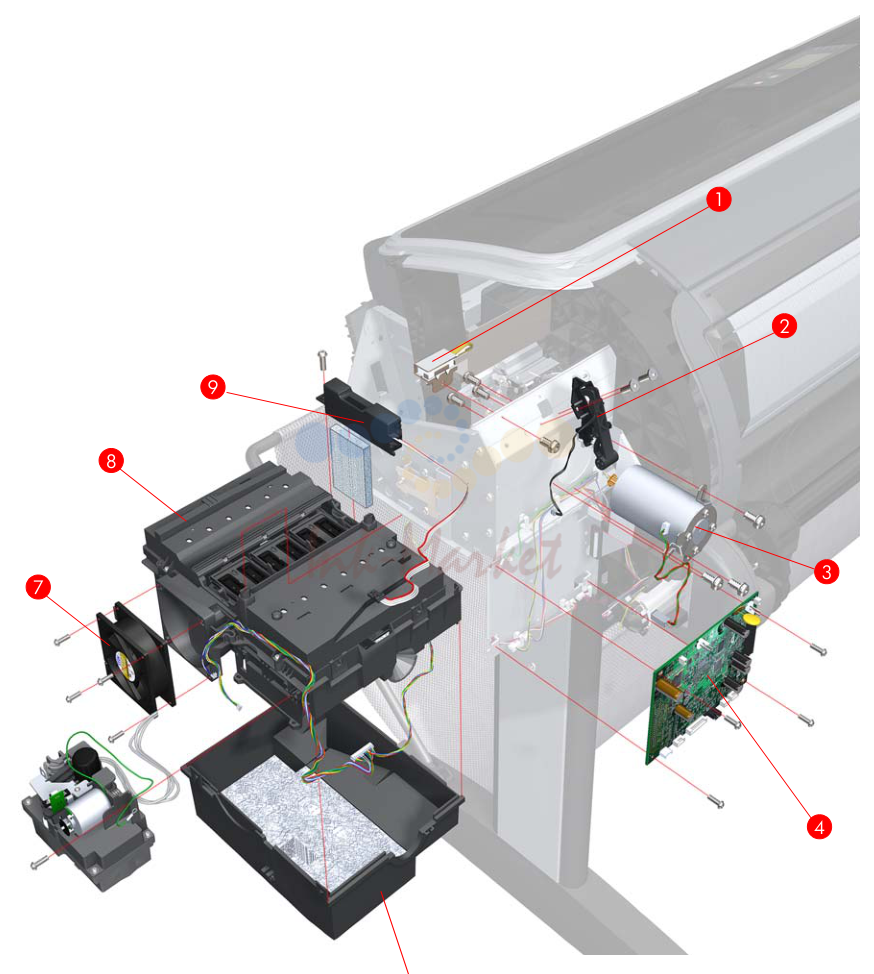

7. Parts and Diagrams - Right Hand Assemblies

№	Артикул	Альт. артикул	Описание
1	Q6683-60188		Left Ink Supply Station All 6-187
2	Q6718-67017		Starwheel Motor All 6-251
3			Encoder Sensor 6-222
4	Q5669-60702 запросить цену →		Encoder Disk All 6-222
5			Media Advance Transmission 6-224
6	Q5669-67049 ✓ в наличии		Left Spittoon All 6-220
7			Power Supply Unit (PSU) Assembly
10			SATA Hard Disk Drive SV T1120ps 6-204
11	Q5669-60705 запросить цену →		Media Lever All 6-37
12	Q5669-60706 запросить цену →		Media Lever Position Sensor All 6-40
5-14			HP Designjet T Series - Service Manual

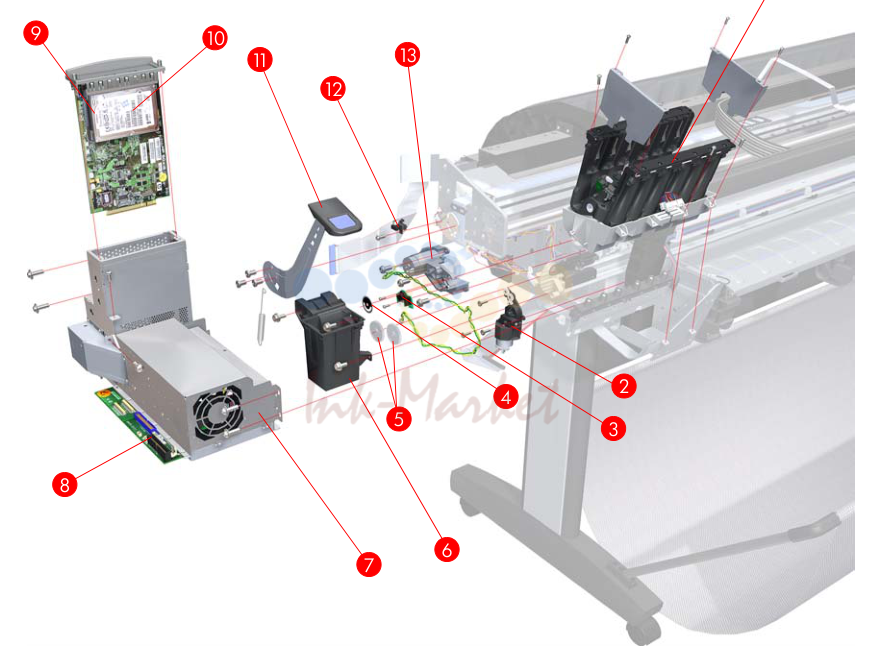

8. Parts and Diagrams

№	Артикул	Альт. артикул	Описание
1	Q5669-60689 запросить цену →		Carriage PCA Covers 6-127
2	Q5669-60685 запросить цену →		Carriage Latch 6-167
4	Q6683-60191 запросить цену →		Carriage PCA 6-182
5	Q6683-67004 запросить цену →		Line Sensor T1100/ 6-161
6	Q5669-60687 ✓ в наличии		Carriage Rear Bushing 6-137
7			Trailing Cable 6-102

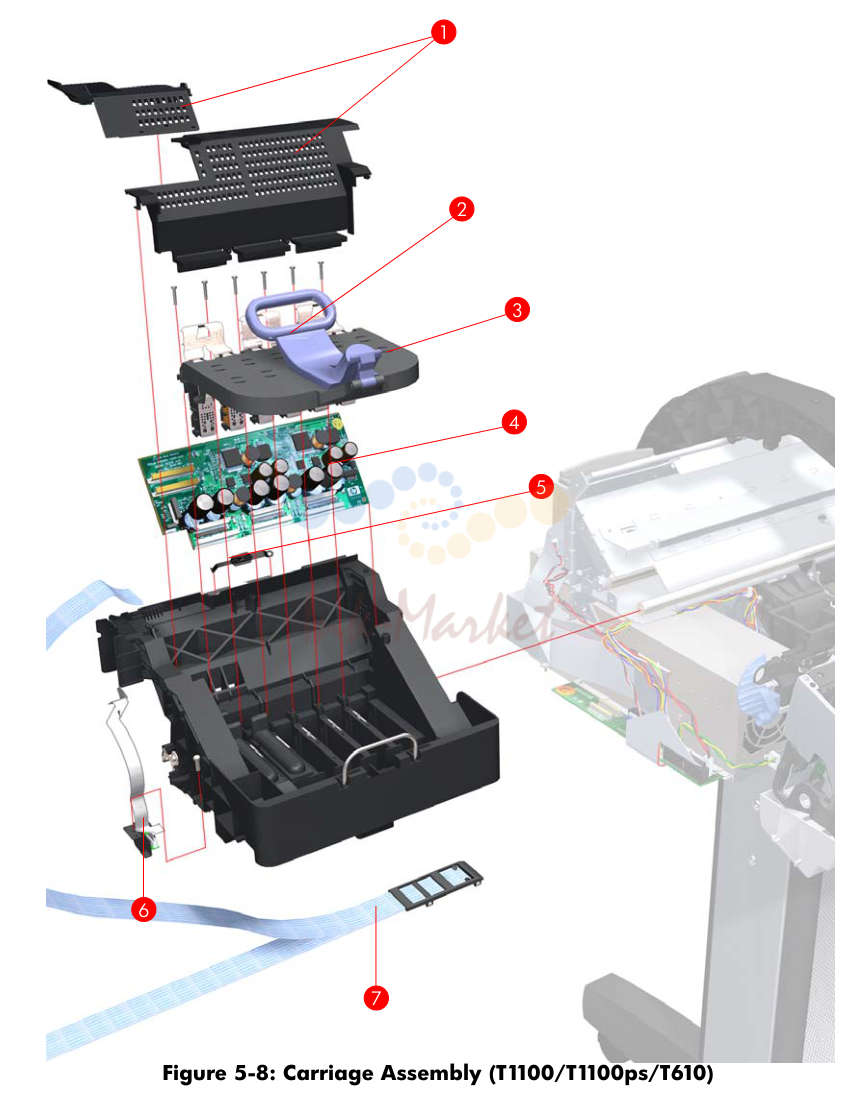

9. Parts and Diagrams

№	Артикул	Альт. артикул	Описание
1	CK837-67028 запросить цену →		Carriage PCA Covers 6-127
2	CK837-67001 запросить цену →		Carriage Latch 6-167
4	CK837-67005		Carriage PCA 6-182
5	Q6683-67004 запросить цену →		Line Sensor 6-161
6	Q5669-60687 ✓ в наличии		Carriage Rear Bushing 6-137
1			- 6 CK837-67027 Carriage Assembly 6-127

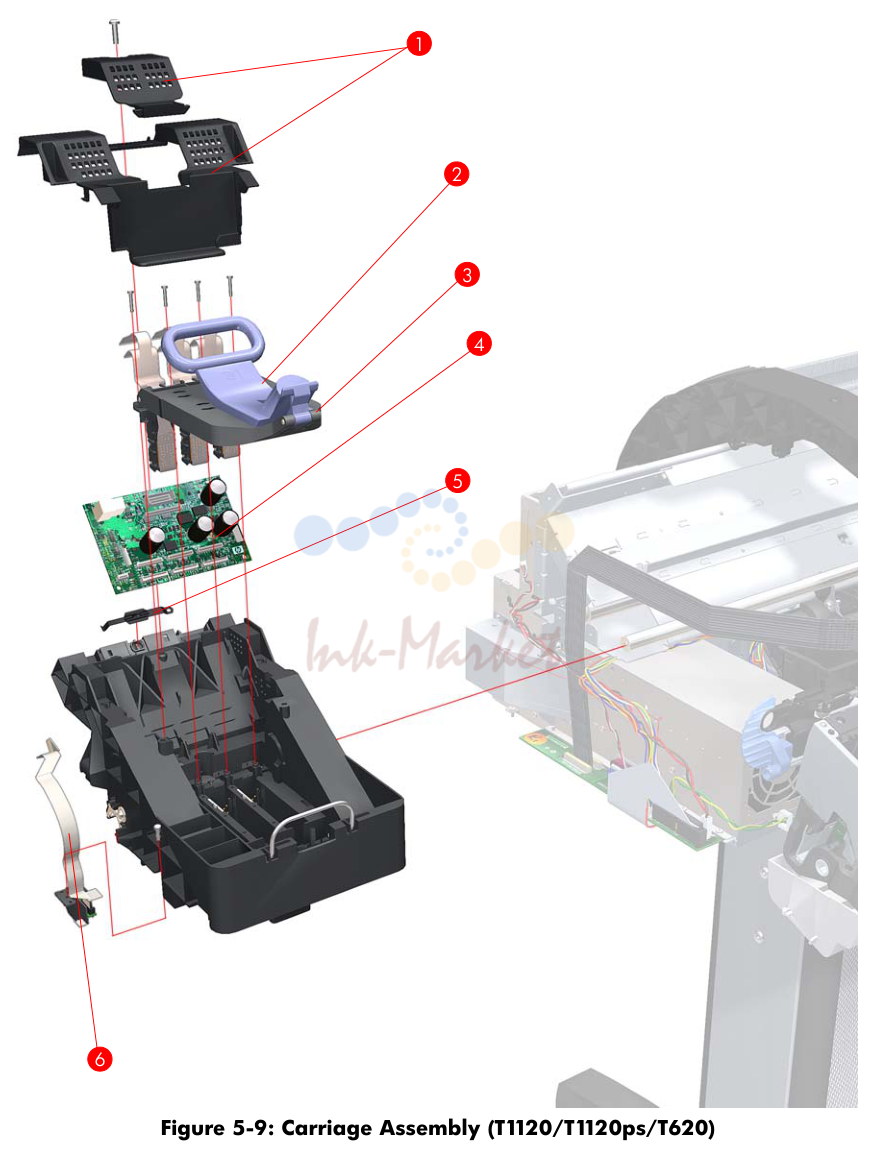

10. Parts and Diagrams

№	Артикул	Альт. артикул	Описание
1			Ink Supply Tubes 6-197
2			Strip Spring and Nut) 6-99
3			Belt Assembly 6-141

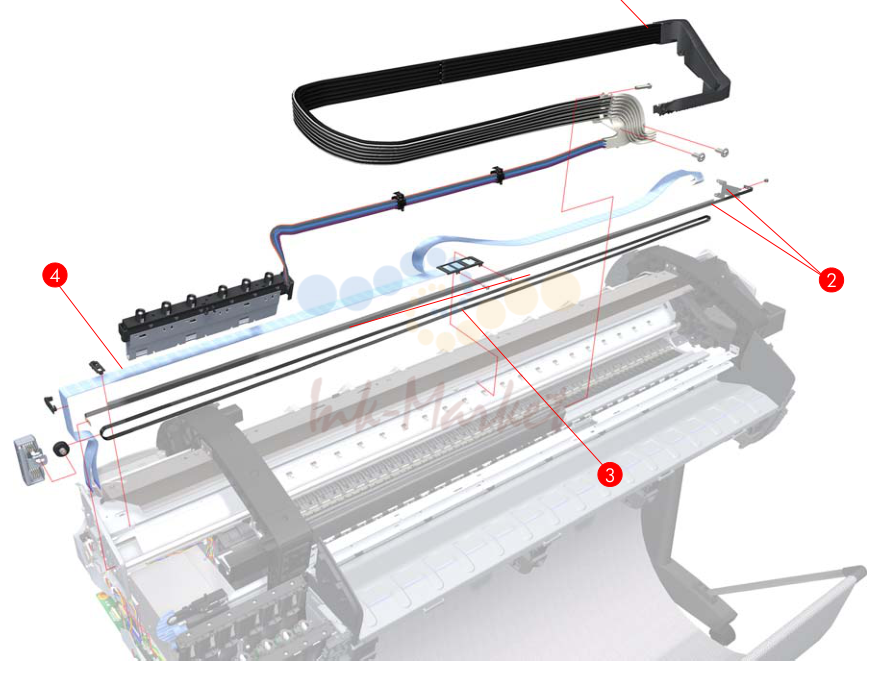

11. Parts and Diagrams

№	Артикул	Альт. артикул	Описание
1			Starwheel Assembly 6-214
2			Print Zone Overdrive 6-216
3	Q5669-67054 ✓ в наличии		Starwheel Lifter 6-243
4	Q5669-60713		Cutter Assembly 6-42
5			Full Bleed Foam Kit 6-253

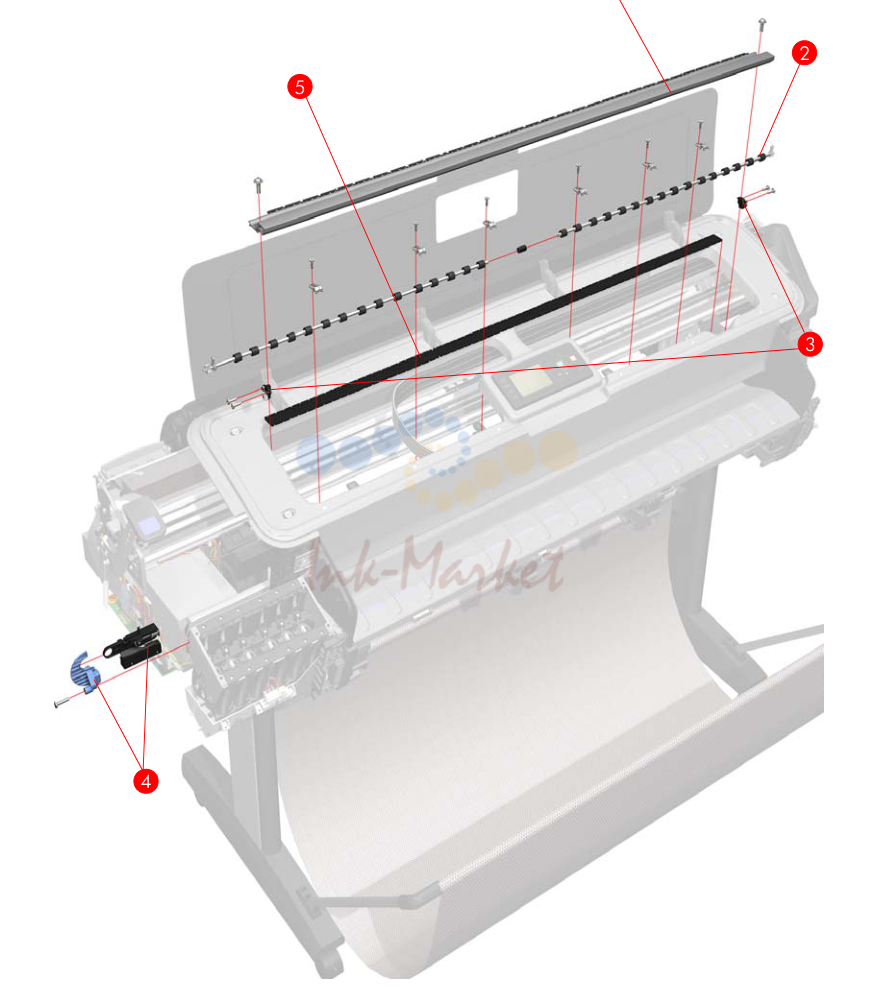

12. Parts and Diagrams - Paper Path Assemblies (Front)

№	Артикул	Альт. артикул	Описание
1	Q6687-60085 запросить цену →		Pinchwheel Assembly All 6-235
2	Q6677-60019 запросить цену →		Left Roll Guide 44 inch 6-94
3	Q6687-60082 запросить цену →		Left Spindle Holder All 6-80
4			Spindle 6-79
5			included)
6	Q6675-60044 запросить цену →		Right Roll Guide All 6-95
7	Q6683-67005 запросить цену →		Media Advance Roller 24 inch 6-229

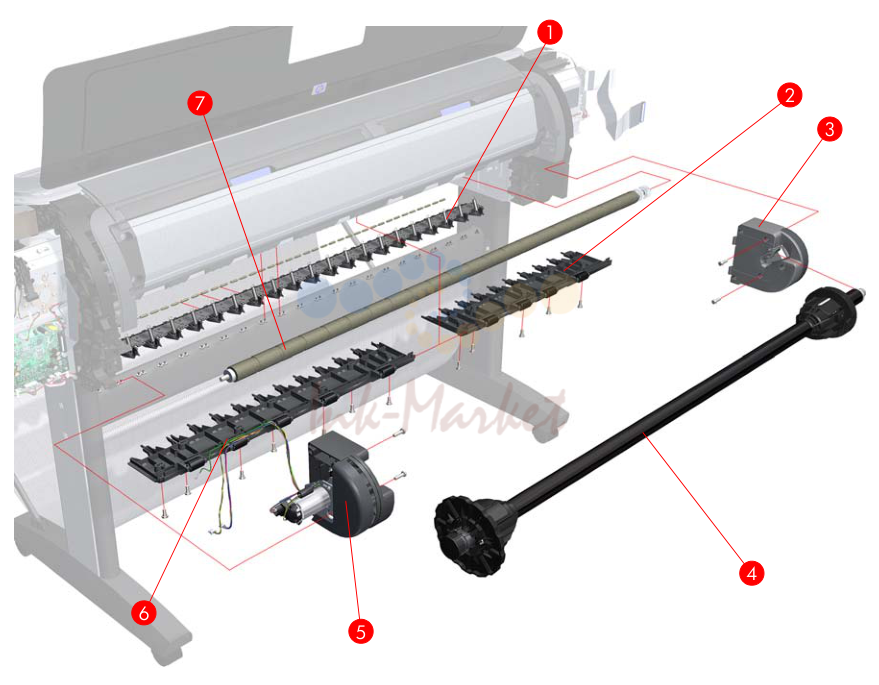

13. Parts and Diagrams

№	Артикул	Альт. артикул	Описание
1	Q6675-67018 запросить цену →		Media Driver Tool Support and the Media
2	Q5669-60690 запросить цену →		Flex Contacts Cleaning Tool
3-4	Q6687-60084 запросить цену →		Pinchwheel Insertion Tool
5	Q6675-67017 запросить цену →		Spanner Tool
7	Q5669-60692 запросить цену →		Lubrification Kit
