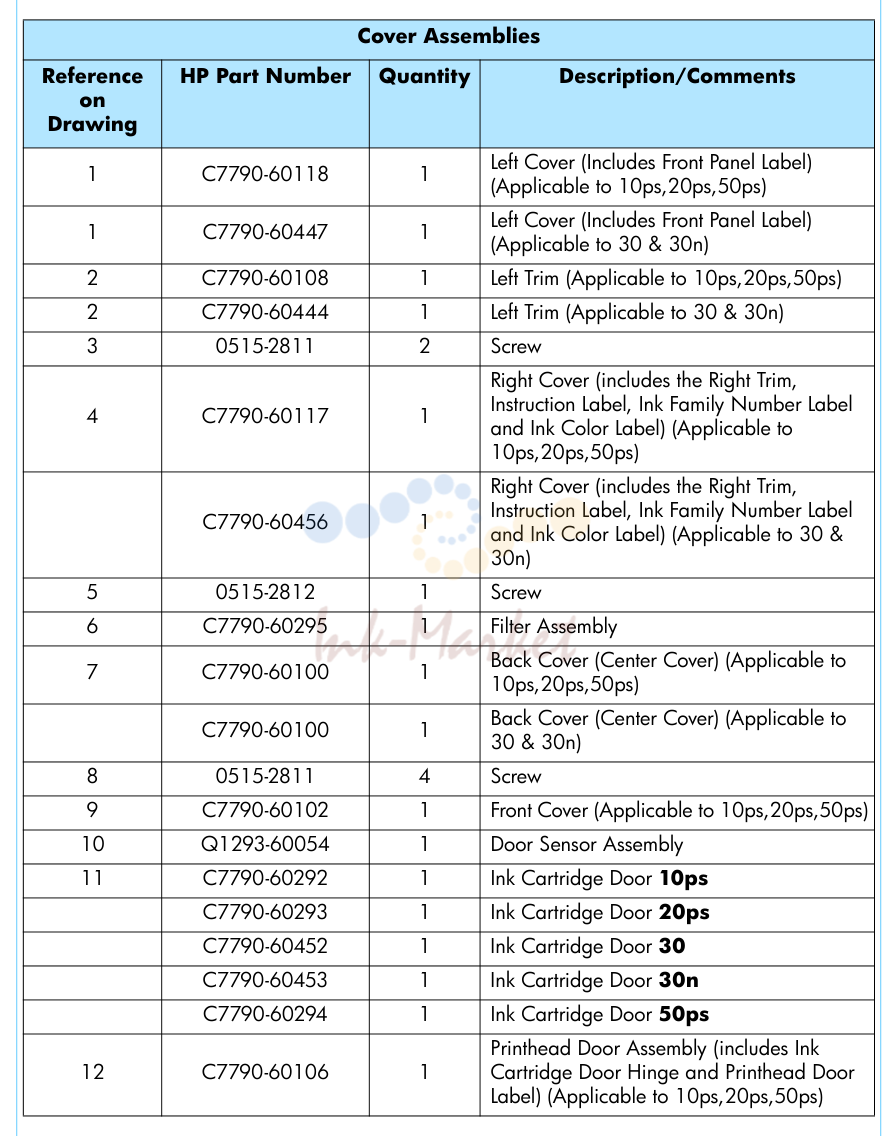

1. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | C7790-60108 запросить цену → | 1 Left Trim (Applicable to 10ps,20ps,50ps) | |
| 2 | C7790-60444 запросить цену → | 1 Left Trim (Applicable to 30 & 30n) | |
| 3 | 0515-2811 запросить цену → | 2 Screw | |
| 5 | 0515-2812 запросить цену → | 1 Screw | |
| 6 | C7790-60295 запросить цену → | 1 Filter Assembly | |
| 8 | 0515-2811 запросить цену → | 4 Screw | |
| 9 | C7790-60102 запросить цену → | 1 Front Cover (Applicable to 10ps,20ps,50ps) | |
| 10 | Q1293-60054 запросить цену → | 1 Door Sensor Assembly | |
| 11 | C7790-60292 запросить цену → | 1 Ink Cartridge Door 10ps | |
| 12 | C7790-60106 запросить цену → | 1 Cartridge Door Hinge and Printhead Door | |
| 6-2 | HP Designjet Ultra Low End Printer Service Manual |
2. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 0515-2811 запросить цену → | 2 Screw | |
| 4 | 0515-2812 запросить цену → | 1 Screw | |
| 5 | C7790-60295 запросить цену → | 1 Filter Assembly | |
| 7 | 0515-2811 запросить цену → | 4 Screw | |
| 8 | Q1293-60054 запросить цену → | 1 Door Sensor Assembly | |
| 9 | Q6655-60093 запросить цену → | Ink Cartridge Door (Applicable to 70) |
3. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | Ink Cartridge Color Label (Applicable to 70, | ||
| 4 | C7790-60139 запросить цену → | 1 Serial Number Label 10ps | |
| 6-8 | HP Designjet Ultra Low End Printer Service Manual |

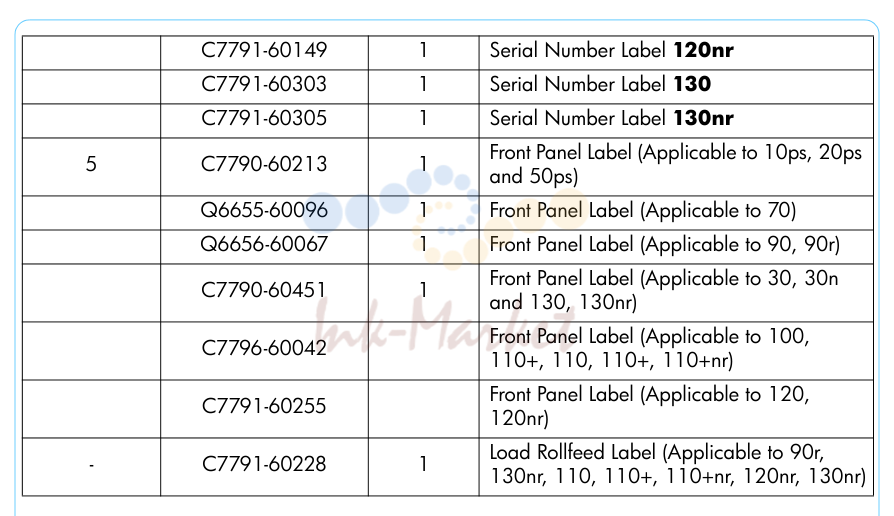

4. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 120 | and 120nr) | ||
| 2 | 0515-2812 запросить цену → | 2 Screw | |
| 3 | C7790-60145 запросить цену → | 1 and 50p, 30, 30n, 90, 90r, 120, 120nr, | |
| 30 | and 30n) | ||
| 130 | and 130nr) | ||
| 6 | 0515-2599 запросить цену → | 2 Screw | |
| 7 | Q1293-60053 запросить цену → | 1 Power Supply Unit | |
| 8 | 0515-2599 запросить цену → | 2 Screw | |
| 9 | 0515-2812 запросить цену → | 1 Screw | |
| 12 | 0515-2812 запросить цену → | 1 Screw | |
| 6-12 | HP Designjet Ultra Low End Printer Service Manual |

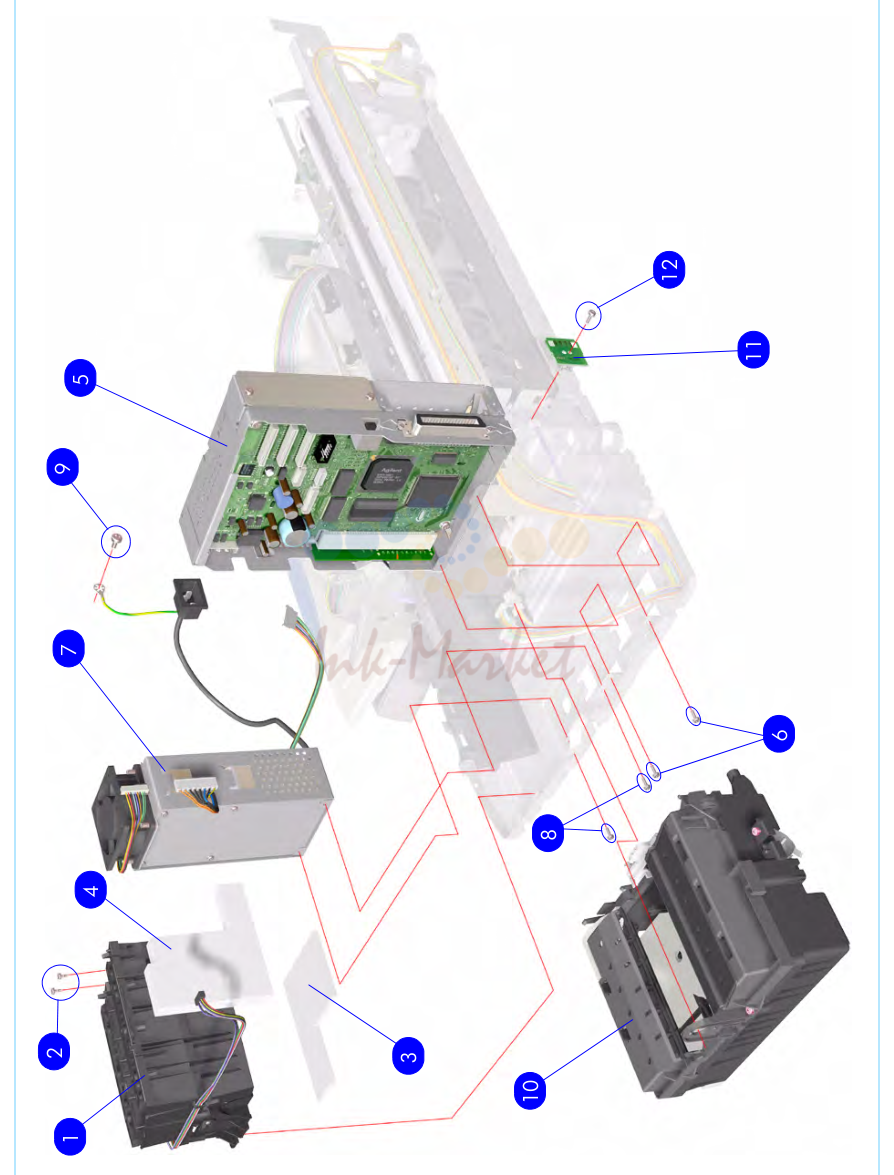

5. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | Q1292-60218 запросить цену → | 1 LF Motor Assembly (Paper-Axis Motor) | |
| 3 | 0515-2812 запросить цену → | 1 Screw | |
| 4 | Q1292-60219 запросить цену → | 1 Ramp Drive Assembly | |
| 5 | 0515-2812 запросить цену → | 1 Screw | |
| 6 | Q1293-60068 запросить цену → | 1 Output Mechanism Support Assembly | |
| 7 | 0515-2812 запросить цену → | 2 Screw | |
| 8 | C8108-67051 запросить цену → | 1 Encoder Disc | |
| 10 | 0515-2812 запросить цену → | 1 Screw | |
| 11 | Q1292-60207 запросить цену → | 1 Carriage Motor Assembly | |
| 12 | 0515-2812 запросить цену → | 2 Screw | |
| 13 | C8108-67048 запросить цену → | 1 Output Belt | |
| 6-14 | HP Designjet Ultra Low End Printer Service Manual |

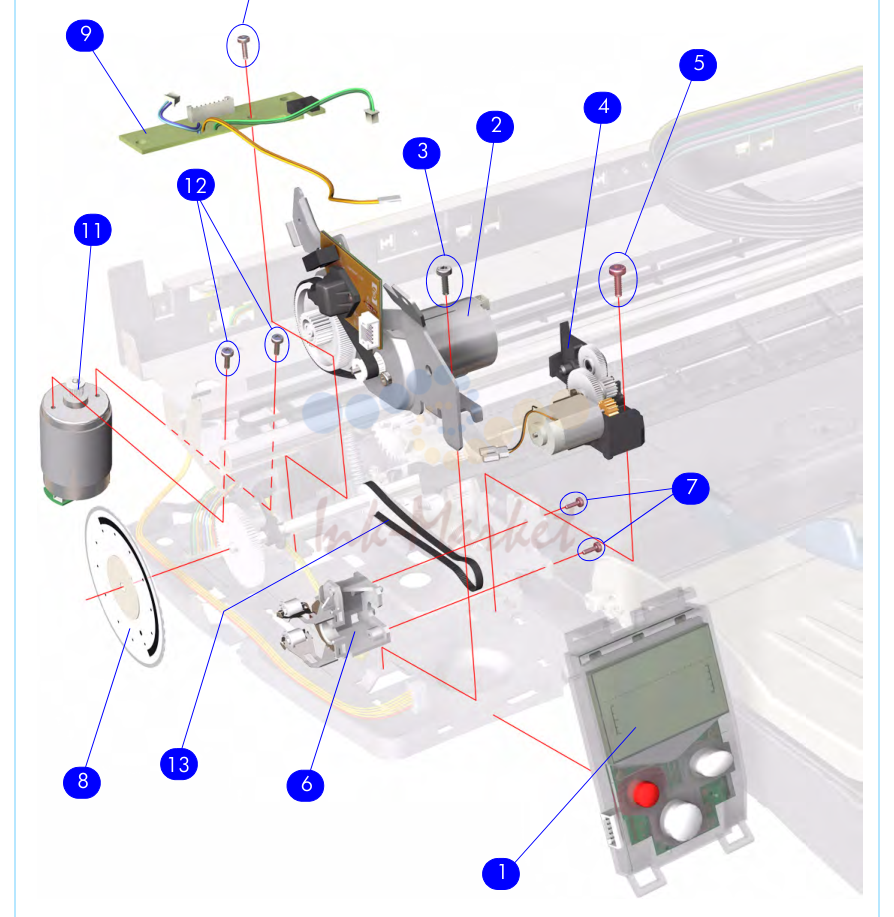

6. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | C7790-60104 запросить цену → | 1 Encoder Strip Holder | |
| 7 | 0515-2812 запросить цену → | 1 Screw | |
| 8 | C7790-60124 запросить цену → | 1 Tube Holder | |
| 9 | C7790-60125 запросить цену → | 1 Belt Tension Spring | |
| 11 | 0515-2598 запросить цену → | 2 Screw | |
| 12 | - 1 Left Encoder Strip Holder |

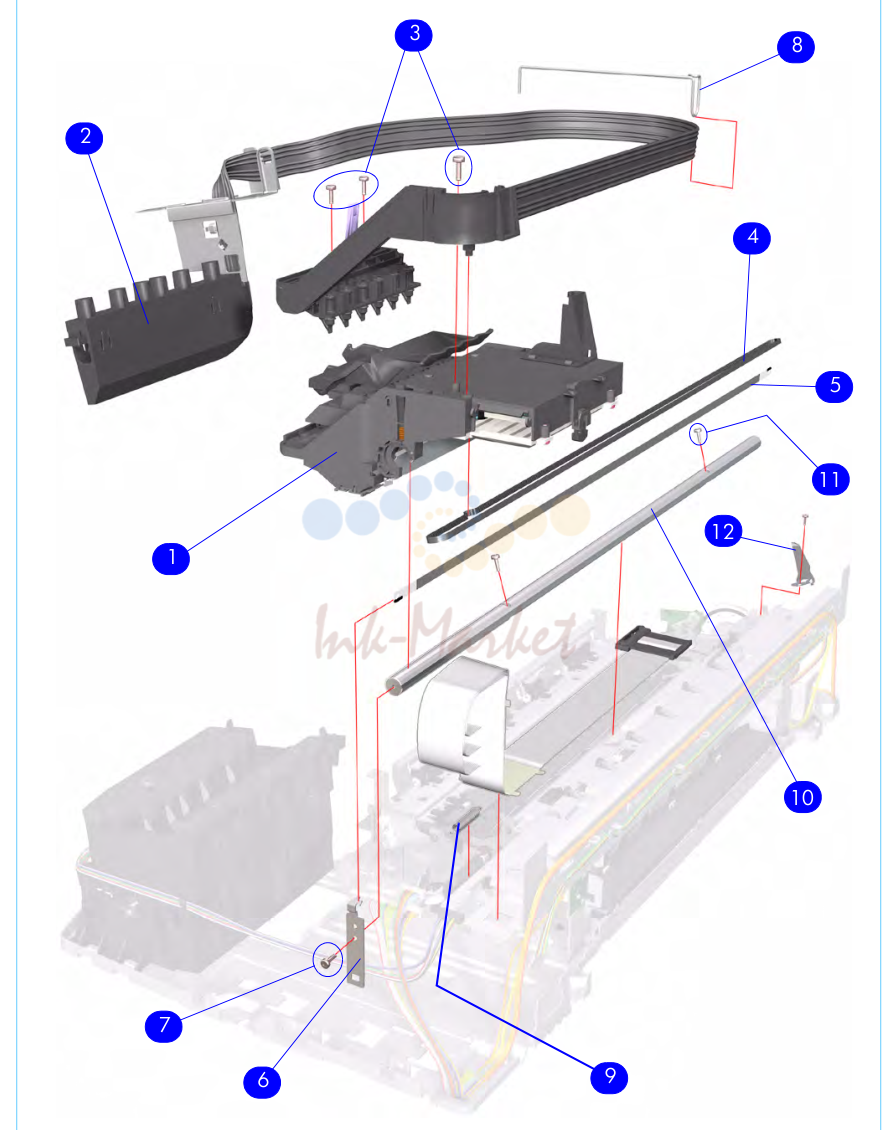

7. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | C8108-67049 запросить цену → | 1 Inner Paper Guide | |
| 2 | C8108-67043 запросить цену → | 1 Lower Paper Guide | |
| 3 | C7790-60129 запросить цену → | 1 Feed Roller Assembly (Includes Encoder Disc) | |
| 4 | C8108-67035 запросить цену → | 1 Pin Linkage Assembly | |
| 5 | C8108-67033 запросить цену → | 1 Starwheel Assembly | |
| 6 | 0515-2812 запросить цену → | 2 Screw | |
| 7 | C8108-67041 запросить цену → | 1 Print Platen (Includes Output Separator) | |
| 8 | C8108-67039 запросить цену → | 1 Pick Roller Assembly | |
| 9 | C8108-67029 запросить цену → | 1 Kicker Assembly |

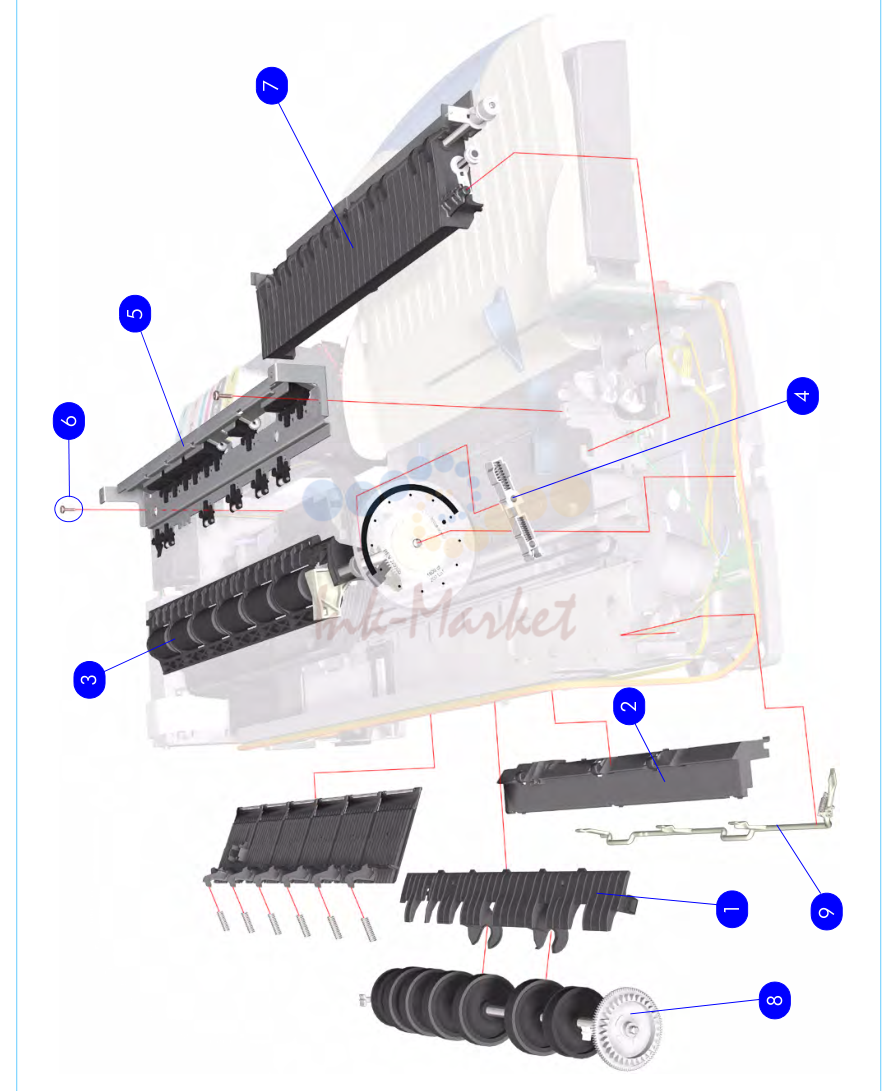

8. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Q1292-60209 запросить цену → | 1 OPPS Sensor Kit | |
| 2 | Q6655-60122 запросить цену → | 1 and Paper Axis Motor Assembly) (Applicable | |
| 130 | and 130nr) | ||
| 4 | 0515-2812 запросить цену → | 2 Screw | |
| 5 | Q6655-60139 запросить цену → | 1 Print Platen (Applicable to 70, 90, 90r) | |
| 6 | C7791-60287 запросить цену → | 1 110, 110+, 110+nr, 120, 120nr, 130 and | |
| 7 | C7796-60217 запросить цену → | 1 110, 110+, 110+nr, 120, 120nr, 130 and | |
| 8 | 0515-2555 запросить цену → | 2 Screw | |
| 130 | and 130nr) |

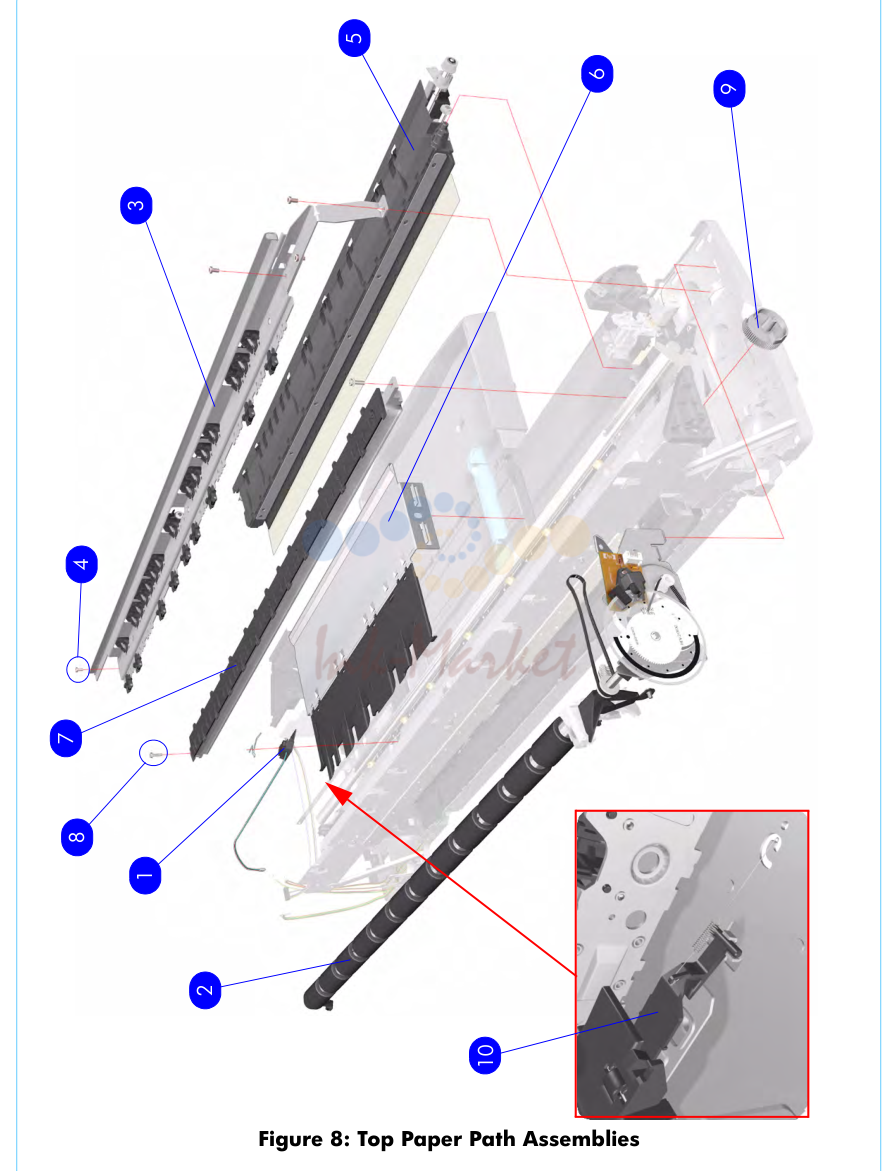

9. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 130 | and 130nr) | ||
| 2 | Q1292-60210 ✓ в наличии | 1 Pick Roller Assembly | |
| 3 | C7791-60230 запросить цену → | 1 Upper Roller Kit | |
| 4 | C7791-60235 запросить цену → | 1 Lower Paper Guide Bits |

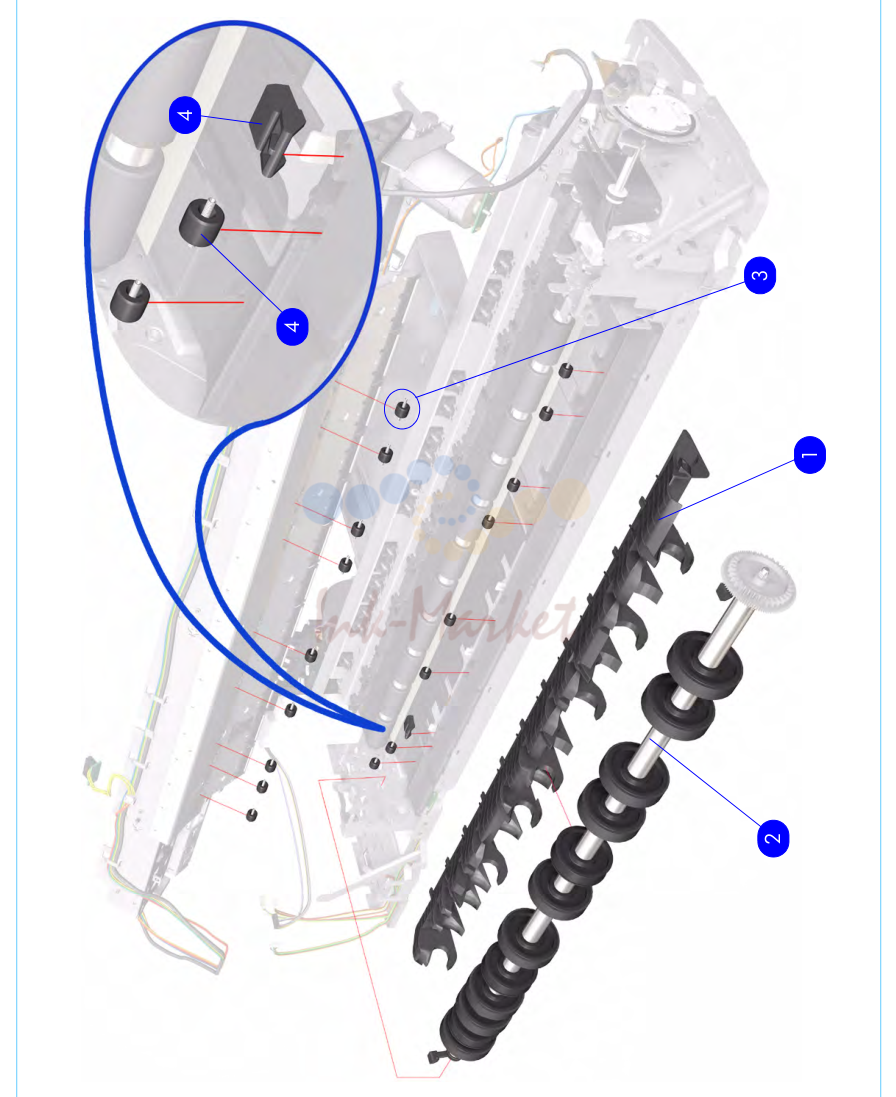

10. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | C8109-67016 запросить цену → | 1 Secondary Tray | |
| 2 | C8108-67053 запросить цену → | 1 Duplexer | |
| 3 | J4169-61001 запросить цену → | 1 Network Card (Replacement) | |
| 4 | C5019-80008 запросить цену → | 1 Black Printhead | |
| 5 | C5016-80014 запросить цену → | 1 Black Ink Cartridge |

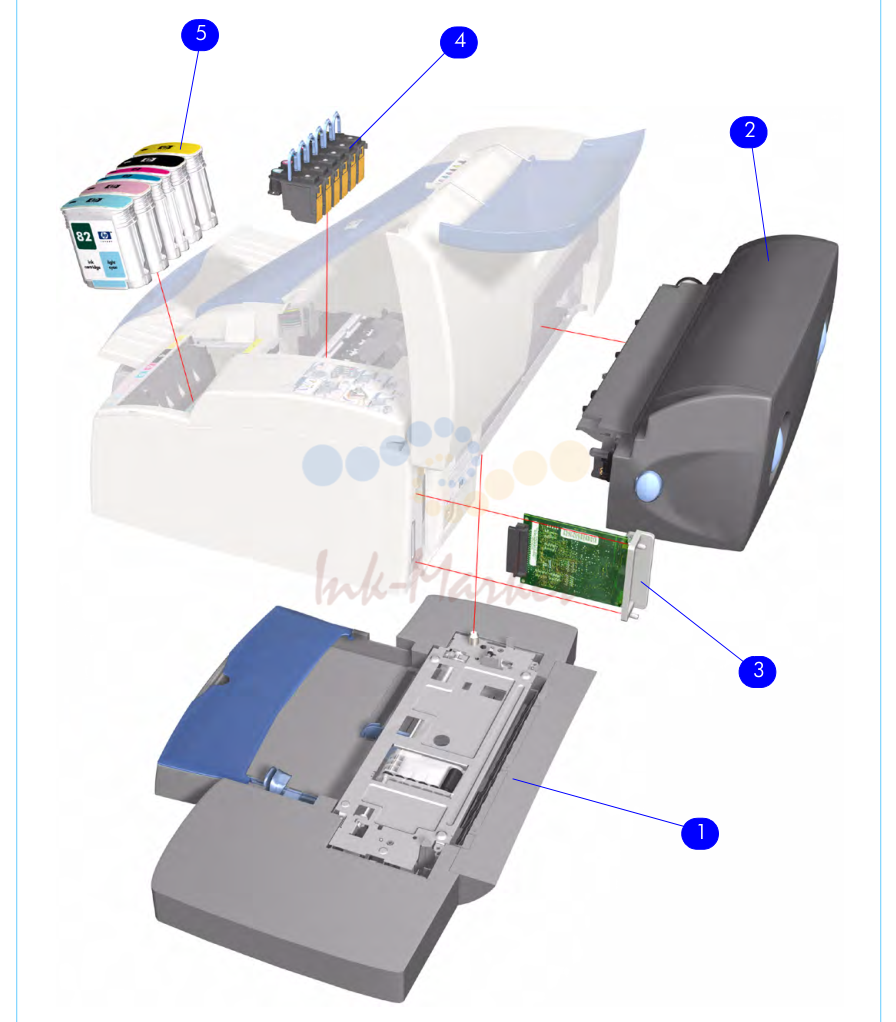

11. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | J6057-61001 запросить цену → | 1 Network Card (New) | |
| 2 | C4810-60066 запросить цену → | 1 Black Printhead | |
| 3 | C4844-60053 запросить цену → | 1 Black Ink Cartridge | |
| 4 | C7790-60217 запросить цену → | 1 Electronics End Cap |

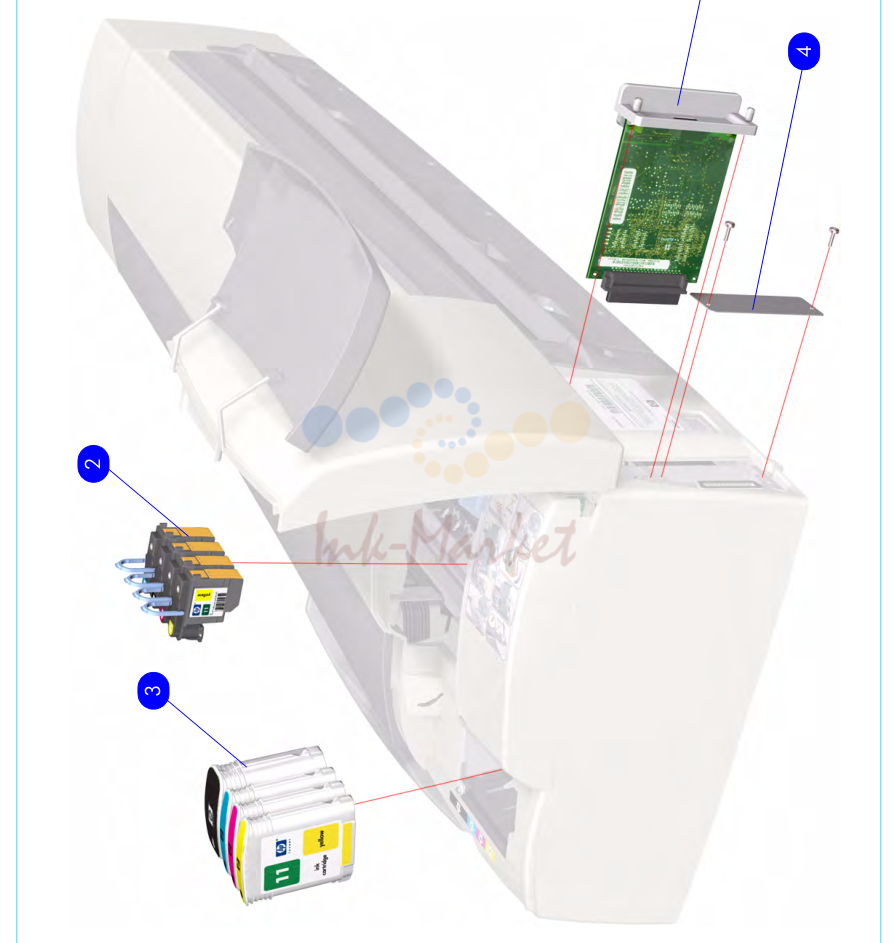

12. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | J6057-61001 запросить цену → | 1 Network Card (New) | |
| 2 | C5019-80008 запросить цену → | 1 Black Printhead | |
| 3 | C5016-80014 запросить цену → | 1 Black Ink Cartridge | |
| 4 | C7790-60217 запросить цену → | 1 Electronics End Cap |

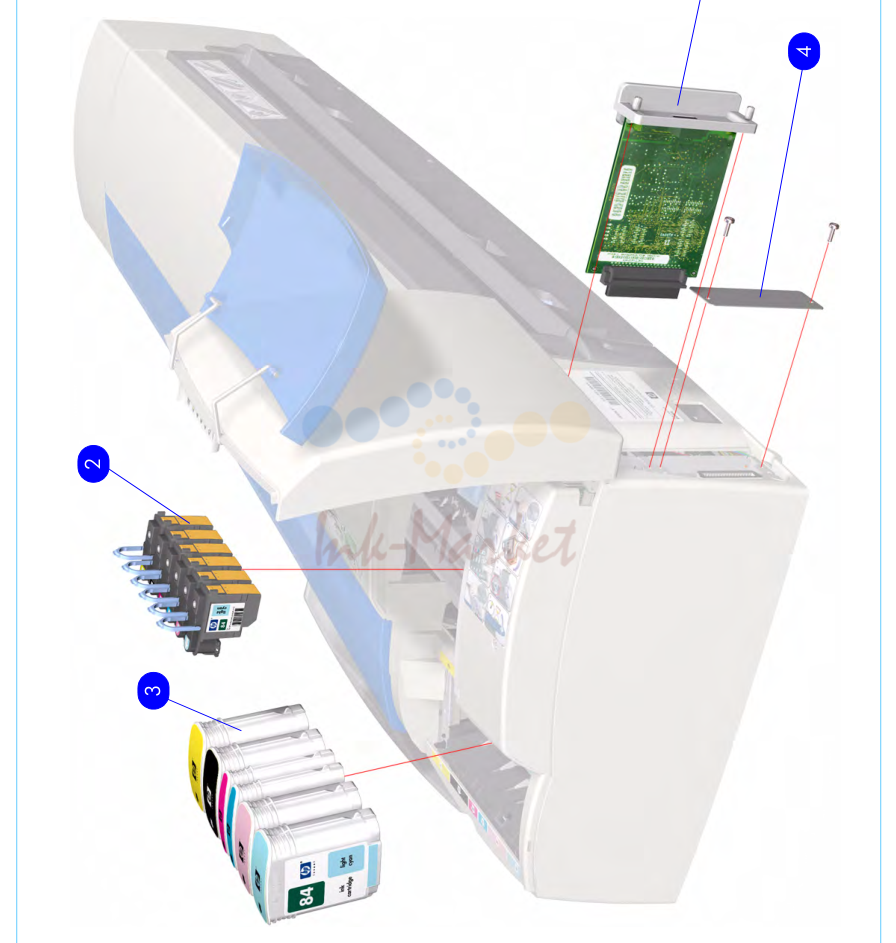

13. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | J4169-61001 запросить цену → | 1 Network Card (Replacement) | |
| 2 | C5019-80008 запросить цену → | 1 Black Printhead | |
| 3 | C5016-80014 запросить цену → | 1 Black Ink Cartridge |
14. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Q1292-60238 запросить цену → | 1 Rollfeed Bracket Kit (ROHS) | |
| 2 | C7797-60064 запросить цену → | 1 Cutter | |
| 3 | C7797-60008 запросить цену → | 1 Spindle |
15. Parts and Diagrams
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Q1246-60007 запросить цену → | 2 Legs Assembly | |
| 2 | Q1246-60008 запросить цену → | 1 X-Brace Assembly | |
| 3 | Q1246-60009 запросить цену → | 2 Foot Assembly | |
| 4 | Q1246-60010 запросить цену → | 1 Basket Kit | |
| 5 | Q1246-60011 запросить цену → | 1 Base Adaptor (Left and Right) | |
| 6 | Q1246-60012 запросить цену → | 1 Input Tray Support |
