1. For additional service and support
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Standard output bin | ||
| 2 | Front door (access to toner cartridges) | ||
| 3 | Right cover | ||
| 4 | Control panel | ||
| 1 | Rear cover | ||
| 2 | Rear door assembly | ||
| 3 | Rear lower cover | ||
| 4 | Left cover | ||
| 678 | Chapter 2 Parts and diagrams ENWW | ||
| 1 | Icon LCD control panel (M180) | ||
| 2 | Standard output bin | ||
| 3 | Front door (access to toner cartridges) | ||
| 4 | Right cover | ||
| 5 | LCD control panel with keypad (M181) | ||
| 1 | Rear cover | ||
| 2 | Rear door assembly | ||
| 3 | Rear lower cover | ||
| 4 | Left cover | ||
| 1 | Standard output bin | ||
| 2 | Front door (access to the toner cartridges) | ||
| 3 | Priority feed tray | ||
| 4 | Right cover | ||
| 5 | LCD control panel with keypad | ||
| 6 | Touchscreen control panel | ||
| 1 | Rear upper cover | ||
| 2 | Rear door assembly | ||
| 3 | Rear lower cover (simplex models only) | ||
| 4 | Left cover | ||
| 5 | Duplex rear door assembly | ||
| 6 | Rear lower cover (duplex models only) | ||
| 680 | Chapter 2 Parts and diagrams ENWW | ||
| 1 | Touchscreen control panel | ||
| 2 | Standard output bin | ||
| 3 | Front door (access to toner cartridges) | ||
| 4 | Priority feed tray | ||
| 5 | Right cover | ||
| 1 | Rear upper cover (simplex models) | ||
| 2 | Rear door assembly | ||
| 3 | Rear lower cover (simplex models) | ||
| 4 | Left cover | ||
| 5 | Duplex door assembly (duplex models) | ||
| 6 | Rear lower cover (duplex models)l |

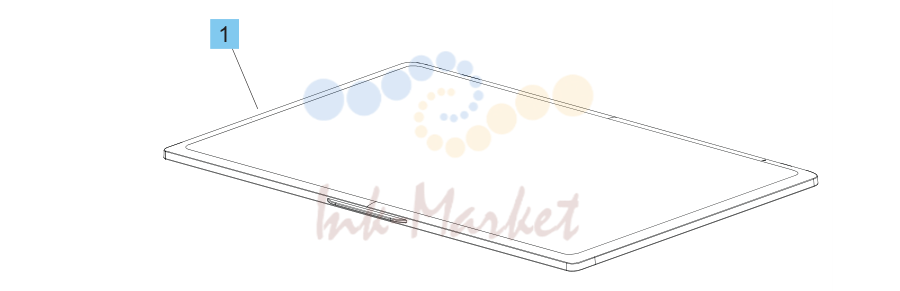

2. Parts and diagrams: Image scanners and document feeders
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-2419-000CN запросить цену → | ADF assembly | |
| 2 | RM2-1180-000CN запросить цену → | Top cover | |
| 3 | RM2-1187-000CN запросить цену → | Pre-pick arm assembly | |
| 4 | RM2-2420-000CN запросить цену → | Input tray assembly | |
| 5 | RM2-2425-000CN запросить цену → | ADF core assembly | |
| 6 | RM2-1183-000CN запросить цену → | ADF base assembly | |
| 7 | RM2-2416-000CN запросить цену → | Image scanner assembly |

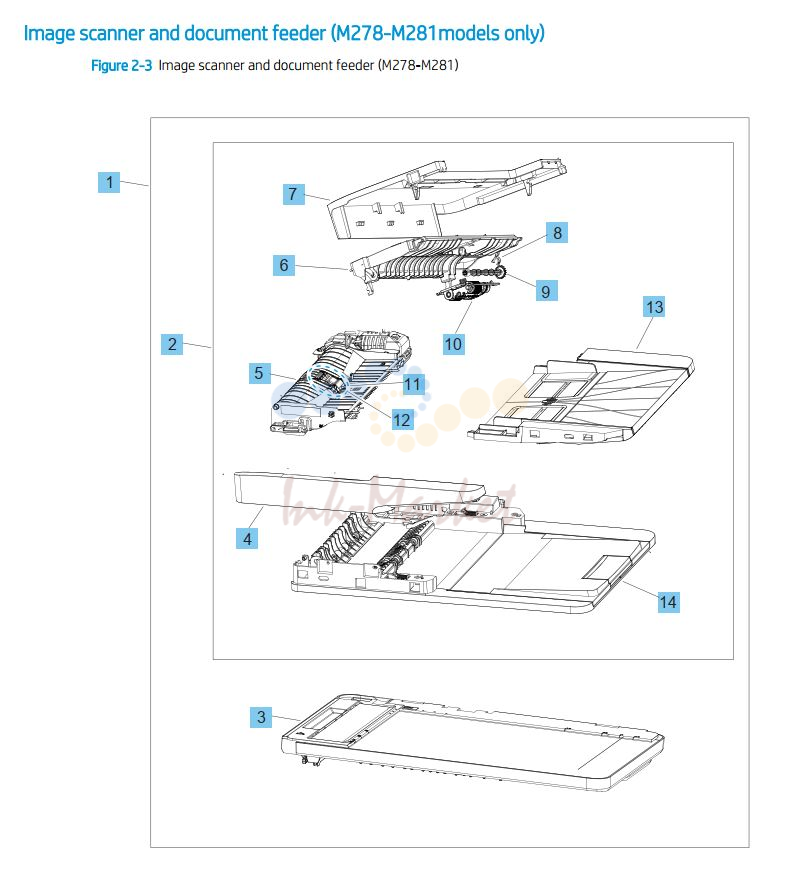

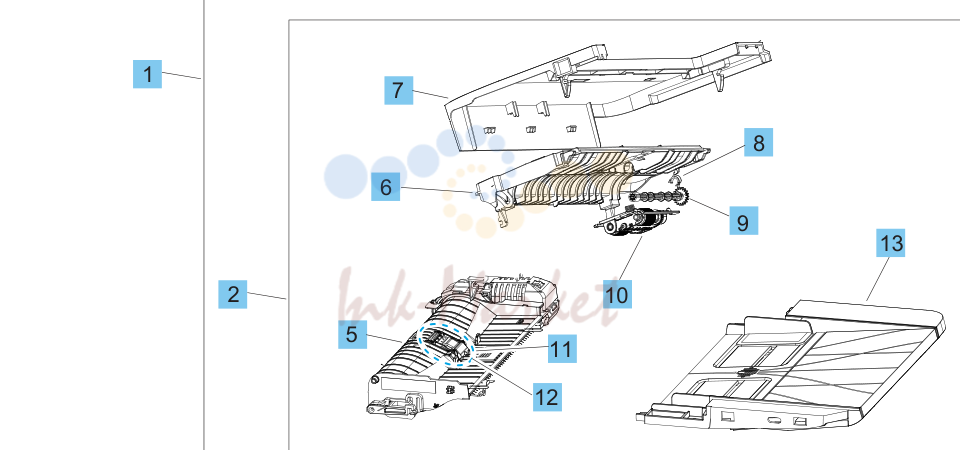

3. Image scanner and document feeder (M278-M281models only)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Integrated scanner assembly (document feeder and scanner) B3Q10-60174 | ||
| 2 | ADF simplex assembly B3Q10-60111 | ||
| 3 | Scanner assembly B3Q10-60102 | ||
| 4 | ADF front cap B3Q10-40042 | ||
| 5 | ADF core assembly B3Q10-60112 | ||
| 6 | ADF inner cover B3Q10-40012 | ||
| 7 | ADF outer cover B3Q10-40013 | ||
| 8 | Bearing extension B3Q10-40074 | ||
| 9 | ADF pick extension shaft B3Q10-40081 | ||
| 10 | ADF pick assembly B3Q10-60105 | ||
| 11 | Separation pad B3Q10-40080 | ||
| 12 | Separation pad support B3Q10-40079 | ||
| 13 | ADF input tray assembly B3Q10-60164 | ||
| 14 | ADF base assembly B3Q10-60116 |

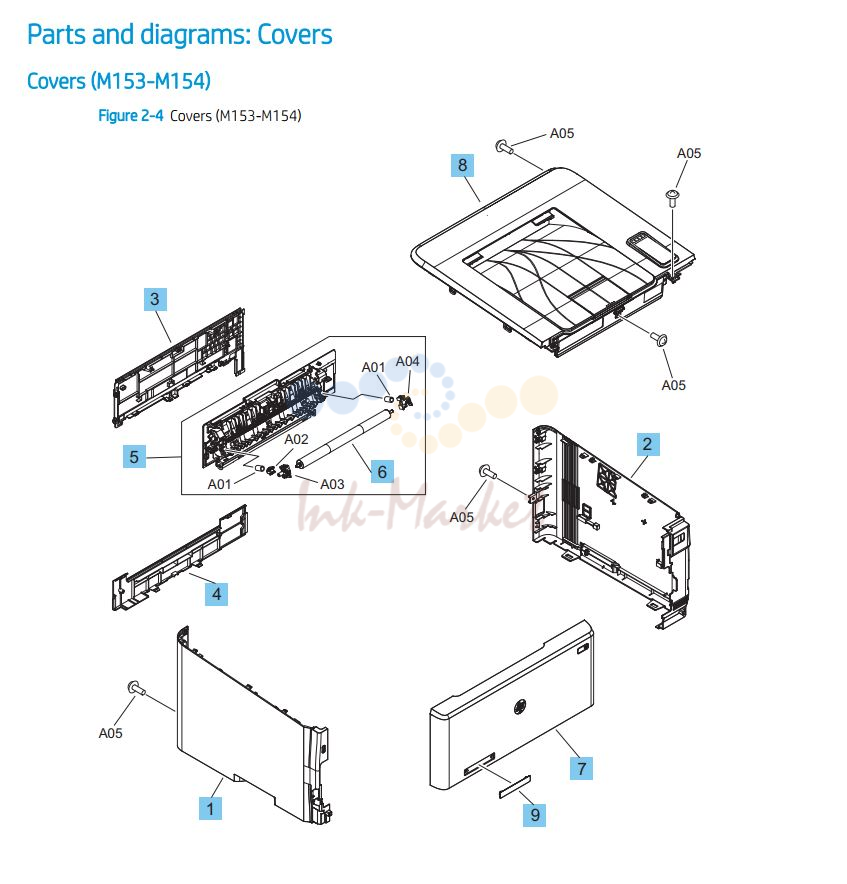

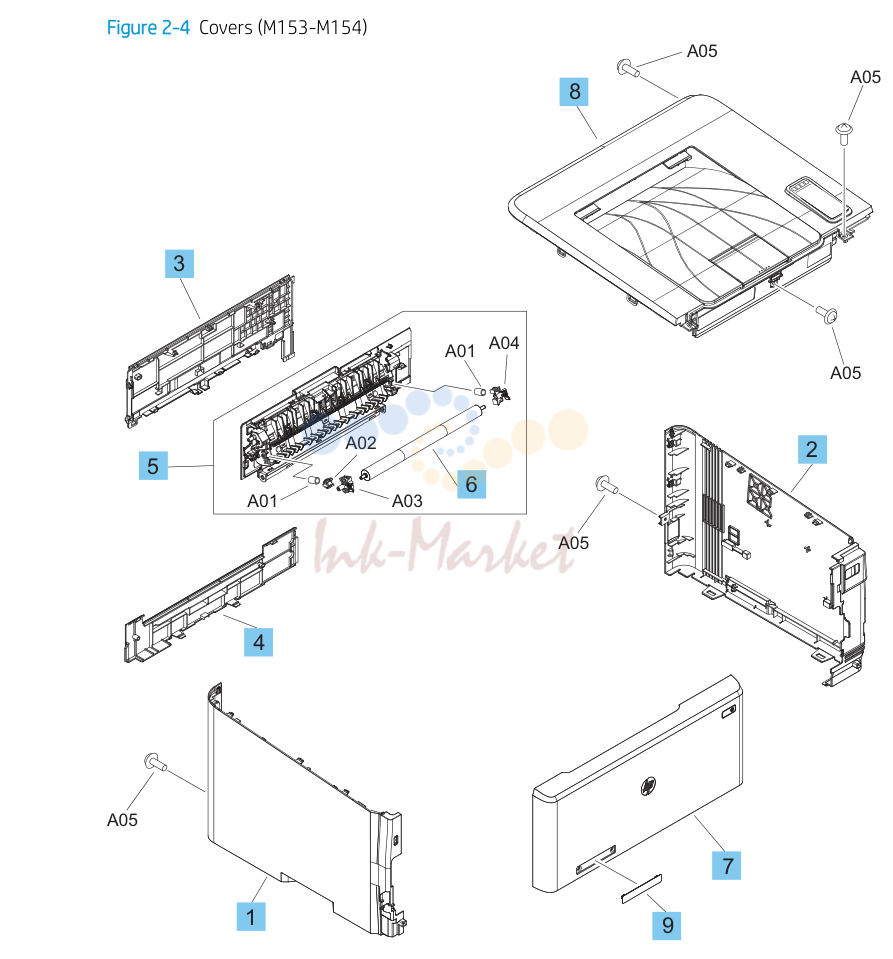

4. Parts and diagrams: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC5-2028-000CN запросить цену → | Cover, left (wireless model) | |
| 1 | RL2-3224-000CN запросить цену → | Cover, left (non-wireless model) | |
| 2 | RC5-2029-000CN запросить цену → | Cover, right | |
| 3 | RC4-3817-000CN запросить цену → | Cover, rear | |
| 4 | RC5-3022-000CN запросить цену → | Cover, lower rear | |
| 5 | RM2-2489-000CN запросить цену → | Rear door assembly | |
| 6 | RM2-5906-000CN запросить цену → | Secondary transfer roller | |
| 7 | RM2-2400-000CN запросить цену → | Front door assembly | |
| 8 | RM2-2424-000CN запросить цену → | Top cover assembly (wireless models) | |
| 8 | RM2-2405-000CN запросить цену → | Top cover assembly (non-wireless models) | |
| 9 | RC5-4047-000CN запросить цену → | Name plate (non-wireless models) | |
| 9 | RC5-4048-000CN запросить цену → | Name plate (wireless models) |

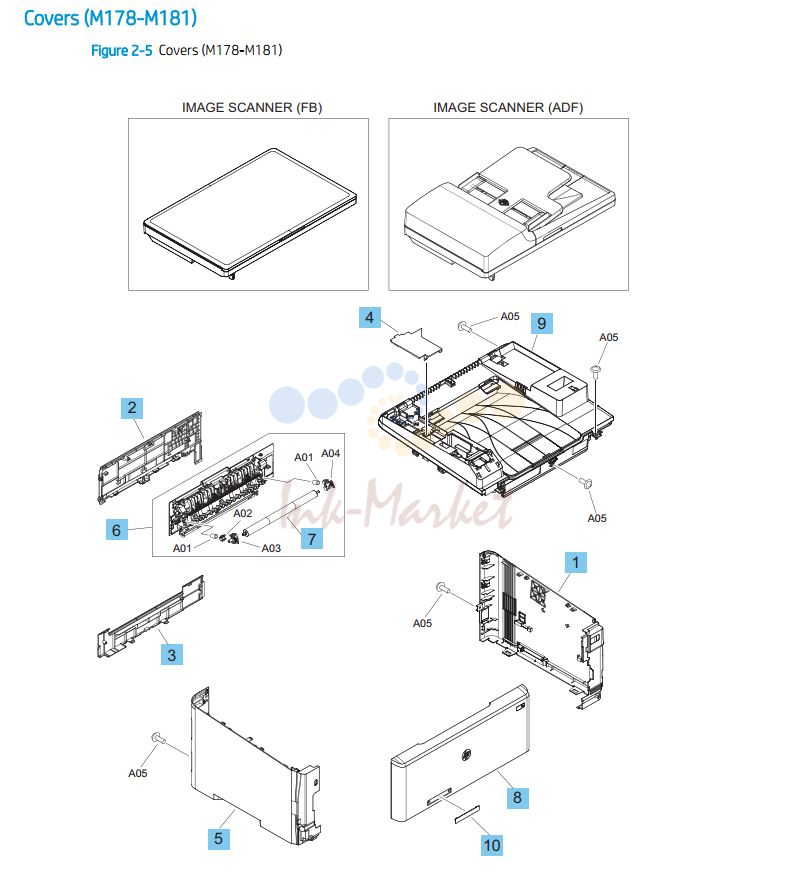

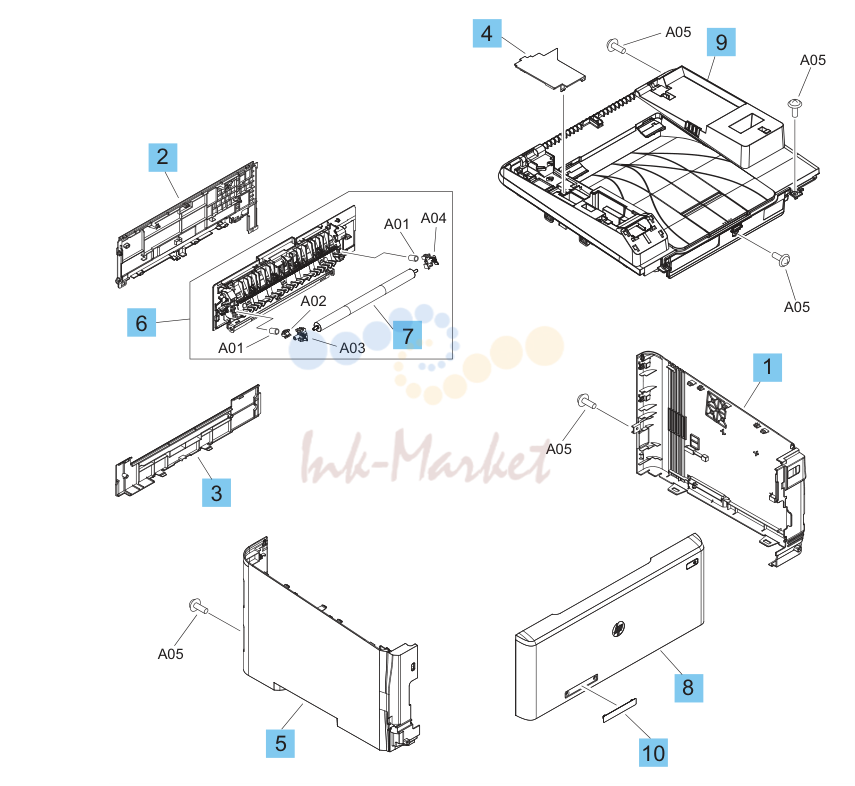

5. Covers (M178-M181)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC5-2029-000CN запросить цену → | Cover, right | |
| 2 | RC4-3817-000CN запросить цену → | Cover, rear | |
| 3 | RC5-3022-000CN запросить цену → | Cover, lower rear | |
| 4 | RC5-3043-000CN запросить цену → | Cover, flat cable | |
| 5 | RC5-2034-000CN запросить цену → | Cover, left (4-in-1 models) | |
| 5 | RL2-3189-000CN запросить цену → | Cover, left (3-in-1 and 3-in-1 network wireless models) | |
| 6 | RM2-2489-000CN запросить цену → | Rear door assembly | |
| 7 | RM2-5906-000CN запросить цену → | Secondary transfer roller | |
| 8 | RM2-2401-000CN запросить цену → | Front door assembly | |
| 9 | RM2-2482-000CN запросить цену → | Top cover assembly | |
| 10 | RC5-4049-000CN запросить цену → | Name plate (3-in-1 models) | |
| 10 | RC5-4050-000CN запросить цену → | Name plate (4-in-1 models) | |
| 10 | RC5-4051-000CN запросить цену → | Name plate (3-in-1 network wireless models) | |
| 11 | RM2-2495-000CN запросить цену → | Power button assembly |

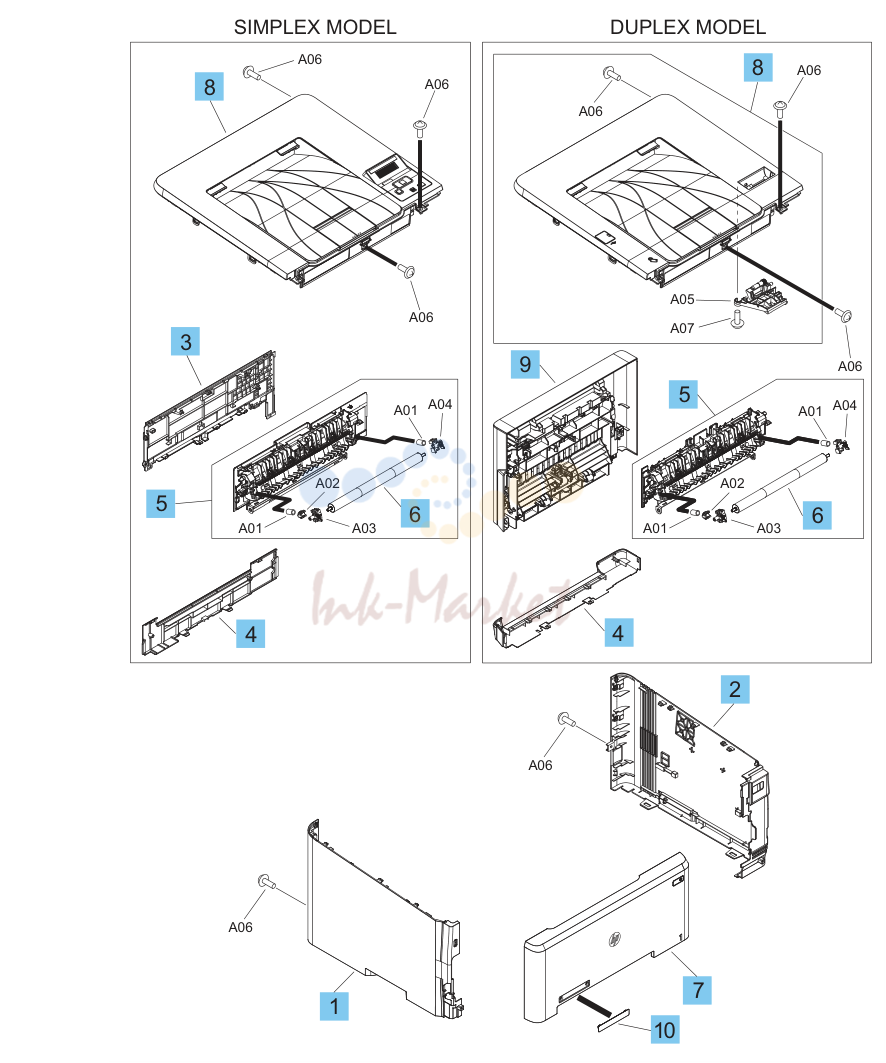

6. Covers (M253-M254)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC5-2028-000CN запросить цену → | Cover, left | |
| 2 | RC5-2029-000CN запросить цену → | Cover, right | |
| 3 | RC4-3817-000CN запросить цену → | Cover, rear (simplex models) | |
| 4 | RL2-3225-000CN запросить цену → | Cover, lower rear (duplex models) | |
| 4 | RC5-3022-000CN запросить цену → | Cover, lower rear (simplex models) | |
| 5 | RM2-5580-000CN запросить цену → | Rear door assembly (duplex models) | |
| 5 | RM2-2489-000CN запросить цену → | Rear door assembly (simplex models) | |
| 6 | RM2-5906-000CN запросить цену → | Secondary transfer roller | |
| 7 | RM2-5590-000CN запросить цену → | Front door assembly | |
| 8 | RM2-2421-000CN запросить цену → | Top cover assembly (simplex models) | |
| 8 | RM2-2491-000CN запросить цену → | Top cover assembly (duplex network models) | |
| 8 | RM2-2496-000CN запросить цену → | Top cover assembly (duplex wireless models) | |
| 9 | RM2-5867-000CN запросить цену → | Duplex door assembly (duplex models) | |
| 10 | RC5-4044-000CN запросить цену → | Nameplate (M254nw) | |
| 10 | RC5-4045-000CN запросить цену → | Nameplate (M254dw) | |
| 10 | RC5-4046-000CN запросить цену → | Nameplate (M254dn) | |
| 11 | RM2-2495-000CN запросить цену → | Power button assembly |

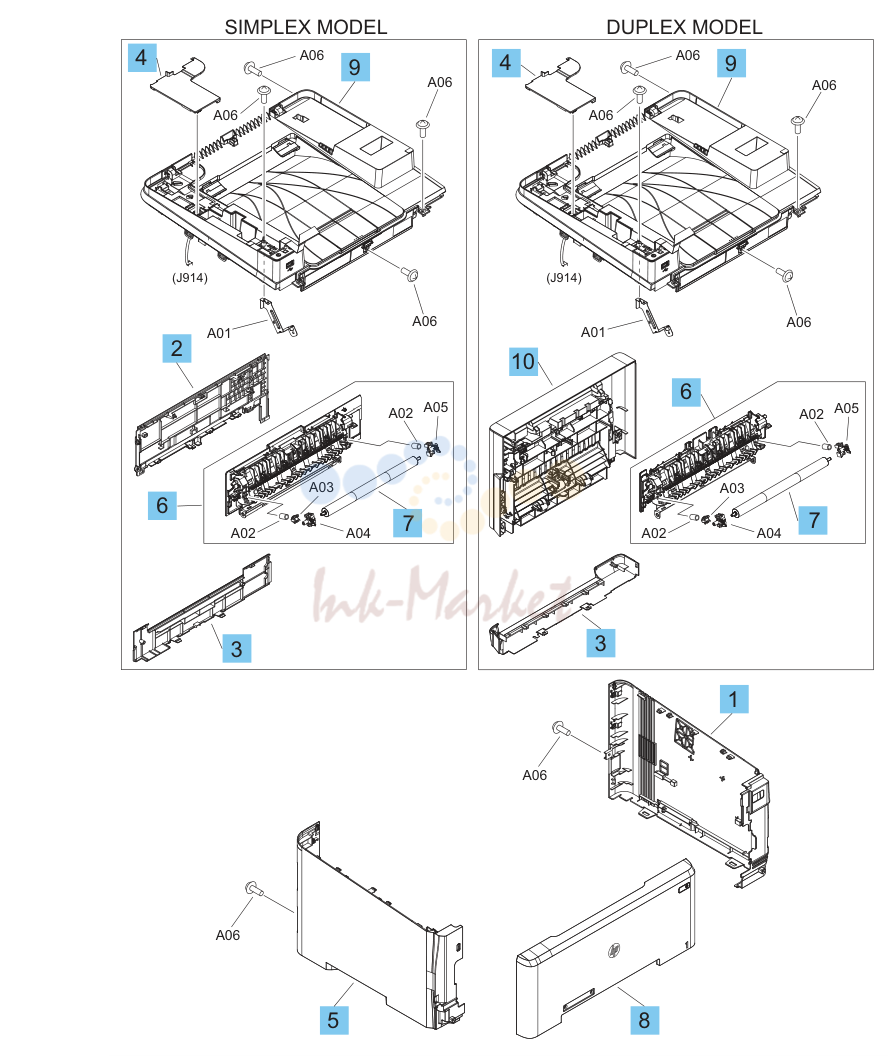

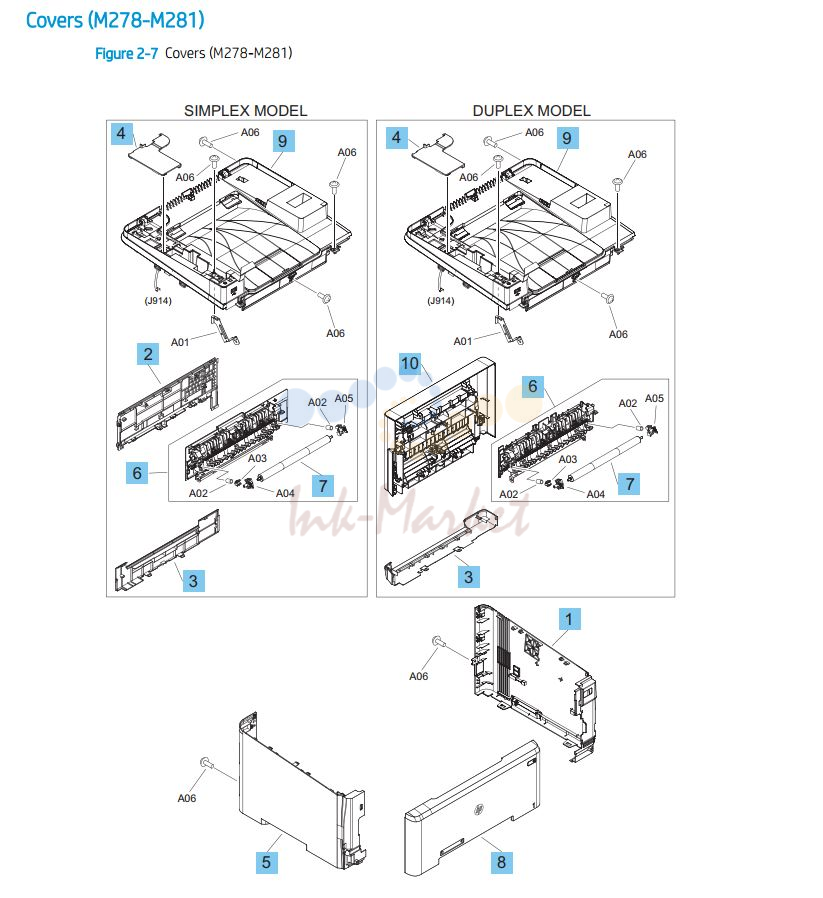

7. Covers (M278-M281)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC5-2029-000CN запросить цену → | Cover, right | |
| 2 | RC4-3817-000CN запросить цену → | Cover, rear (simplex models) | |
| 3 | RL2-3225-000CN запросить цену → | Cover, lower rear (duplex models) | |
| 3 | RC5-3022-000CN запросить цену → | Cover, lower rear (simplex models) | |
| 4 | RC4-3997-000CN запросить цену → | Cover, flat cable | |
| 5 | RC5-2034-000CN запросить цену → | Cover, left | |
| 6 | RM2-5580-000CN запросить цену → | Rear door assembly (duplex models) | |
| 6 | RM2-2489-000CN запросить цену → | Rear door assembly (simplex models) | |
| 7 | RM2-5906-000CN запросить цену → | Secondary transfer roller | |
| 8 | RM2-5591-000CN запросить цену → | Front door assembly | |
| 9 | RM2-2403-000CN запросить цену → | Top cover assembly | |
| 10 | RM2-5867-000CN запросить цену → | Duplex door assembly (duplex models) | |
| 11 | RM2-2495-000CN запросить цену → | Power button assembly |

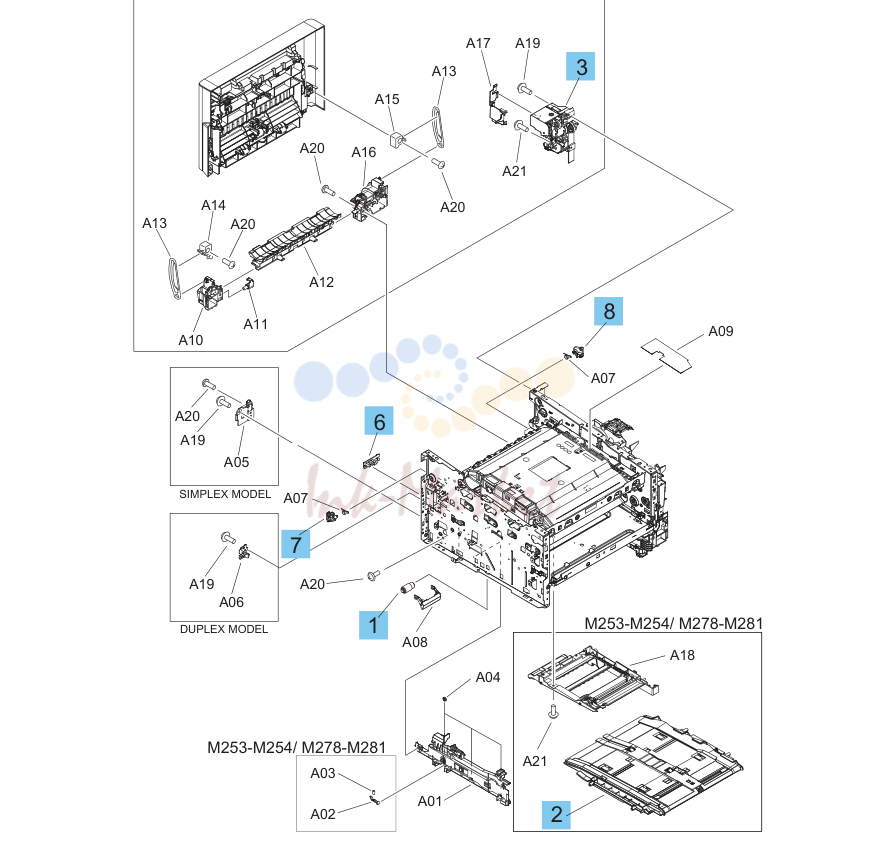

8. Parts and diagrams: Internal components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-5881-000CN запросить цену → | Separation roller assembly | |
| 2 | RM2-1693-000CN запросить цену → | Priority feed slot tray (M253-M254, M278-281 models) | |
| 3 | RM2-5872-000CN запросить цену → | Duplex drive assembly (duplex M253-M254, M278-M281 models) | |
| 4 | RM2-1679-000CN запросить цену → | Cassette tray (M253-M254 models) | |
| 4 | RM2-1683-000CN запросить цену → | Cassette tray (M278-M281 models) | |
| 5 | RM2-1684-000CN запросить цену → | Cassette tray (M153-M154 models) | |
| 5 | RM2-1688-000CN запросить цену → | Cassette tray (M178-M181 models) | |
| 6 | RM2-9510-000CN запросить цену → | Environment sensor PCA assembly | |
| 7 | RC4-3848-000CN запросить цену → | Arm lock, left | |
| 8 | RC4-3847-000CN запросить цену → | XXX |

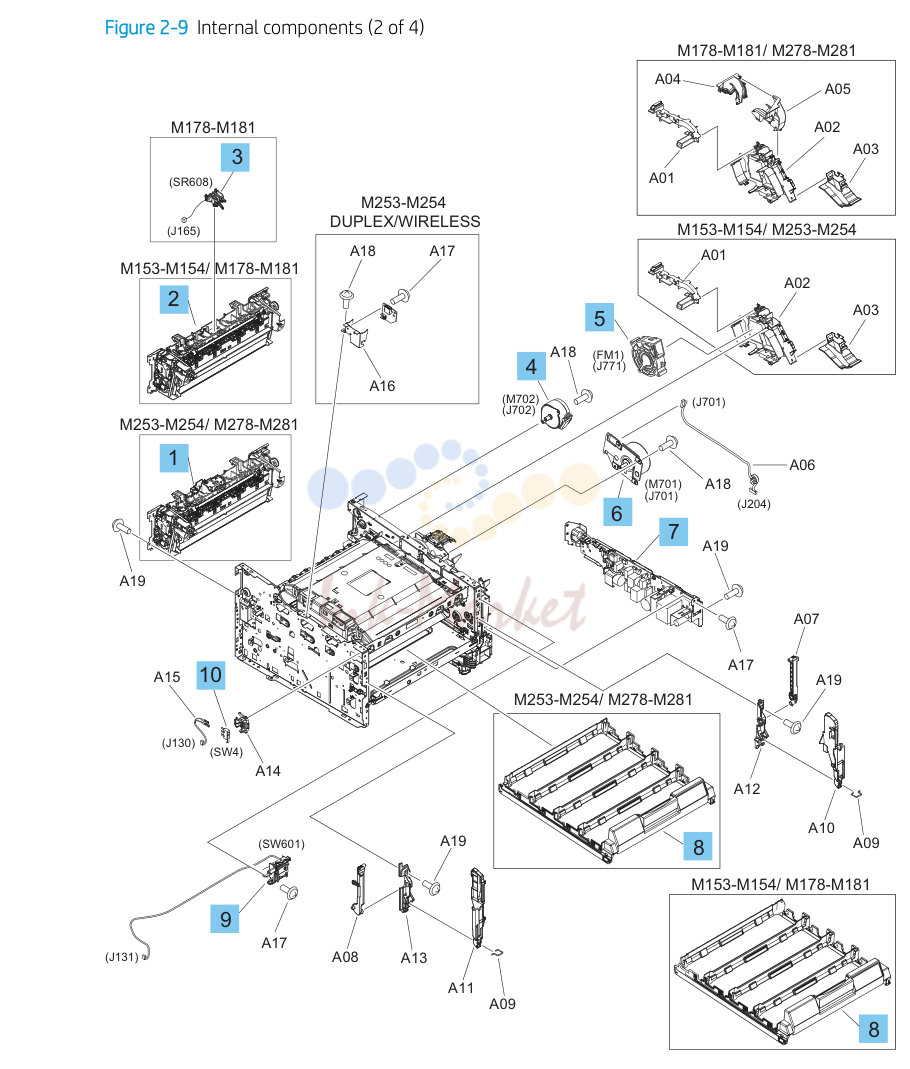

9. Internal components (2 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-2487-000CN запросить цену → | Fuser Assembly 110V (duplex M253-M254, M278-M281 models) | |
| 1 | RM2-1673-000CN запросить цену → | Fuser assembly 220V (duplex M253-M254, M278-M281 models) | |
| 1 | RM2-2488-000CN запросить цену → | Fuser assembly 220V (simplex M253-M254, M278-M281 models) | |
| 2 | RM2-5581-000CN запросить цену → | Fuser assembly 110V (M153-M154, M178-M181 models) | |
| 2 | RM2-5582-000CN ✓ в наличии | Fuser assembly 220V (M153-M154, M178-M181 models) | |
| 3 | RM2-5895-000CN запросить цену → | Paper delivery sensor assembly (M178-M181 models) | |
| 4 | RK2-9471-000CN запросить цену → | Stepping motor (M702) (M253-M254, M278-M281 models) | |
| 4 | RM2-7409-000CN запросить цену → | Fuser motor assembly (M153-M154, M178-M181 models) | |
| 5 | RK2-6425-000CN запросить цену → | Fan (FM1) | |
| 6 | RM2-8054-000CN запросить цену → | Main motor assembly (M701) | |
| 7 | RM2-2428-000CN запросить цену → | LVPS PCA 110V | |
| 7 | RM2-2429-000CN запросить цену → | LVPS PCA 220V | |
| 8 | RM2-2396-000CN запросить цену → | Cartridge tray assembly (M253-M254, M278-M281 models) | |
| 8 | RM2-2397-000CN запросить цену → | Cartridge tray assembly (M153-M154, M178-M181 models) | |
| 9 | RM2-5896-000CN запросить цену → | Power supply switch assembly (SW601) | |
| 10 | RK2-0534-000CN запросить цену → | Microswitch (SW4) |

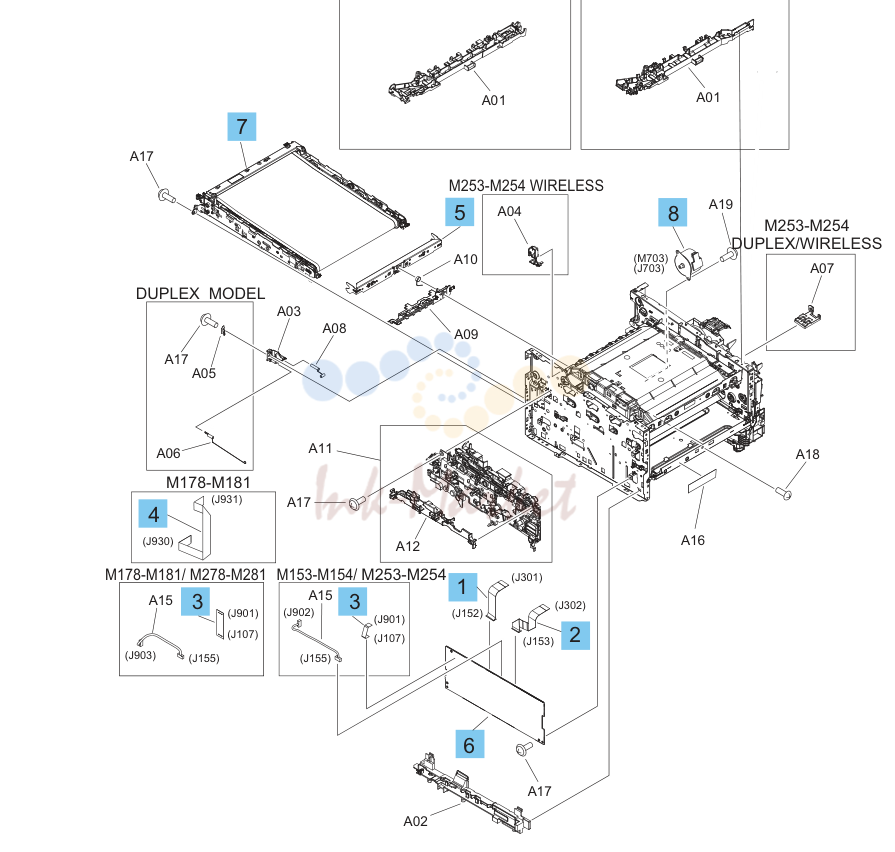

10. Internal components (3 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-6383-000CN запросить цену → | Cable, flat flexible | |
| 2 | RK2-8980-000CN запросить цену → | Cable, flat flexible | |
| 3 | RK2-6398-000CN запросить цену → | Cable, flat flexible (M253-M254, M153-M154 models) | |
| 3 | RM3-7106-000CN запросить цену → | Cable, flat flexible (M278-M281, M178-M181 models) | |
| 4 | RK2-9779-000CN запросить цену → | Cable, flat flexible (M178-M181 models) | |
| 5 | RM2-5874-000CN запросить цену → | Density detect sensor assembly | |
| 6 | RM2-9574-000CN запросить цену → | Engine Controller assembly (duplex M253-M254, M278-M281 models) | |
| 6 | RM2-9575-000CN запросить цену → | Engine controller assembly (simplex M253-M254, M278-M | |
| 6 | RM2-9576-000CN запросить цену → | Engine controller assembly (M153-M154, M178-M181 models) | |
| 7 | RM2-5907-000CN ✓ в наличии | ITB assembly | |
| 8 | RK2-9730-000CN запросить цену → | Stepping motor (M703) (M253-M254, M278-M281 models) | |
| 8 | RK2-9761-000CN запросить цену → | Stepping motor (M703) (M153-M154, M178-M181 models) |

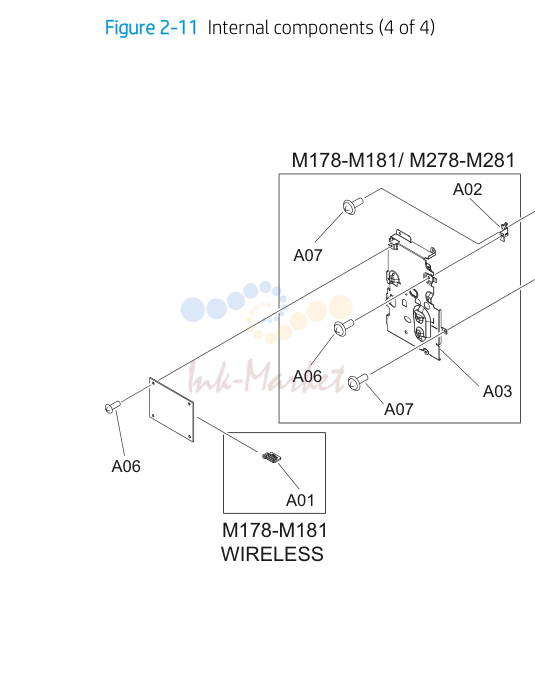

11. Internal components (4 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-5576-000CN ✓ в наличии | Paper pick up roller assembly | |
| 2 | RM2-5577-000CN | Paper feed roller assembly | |
| 3 | RC5-1975-000CN запросить цену → | Roller case |

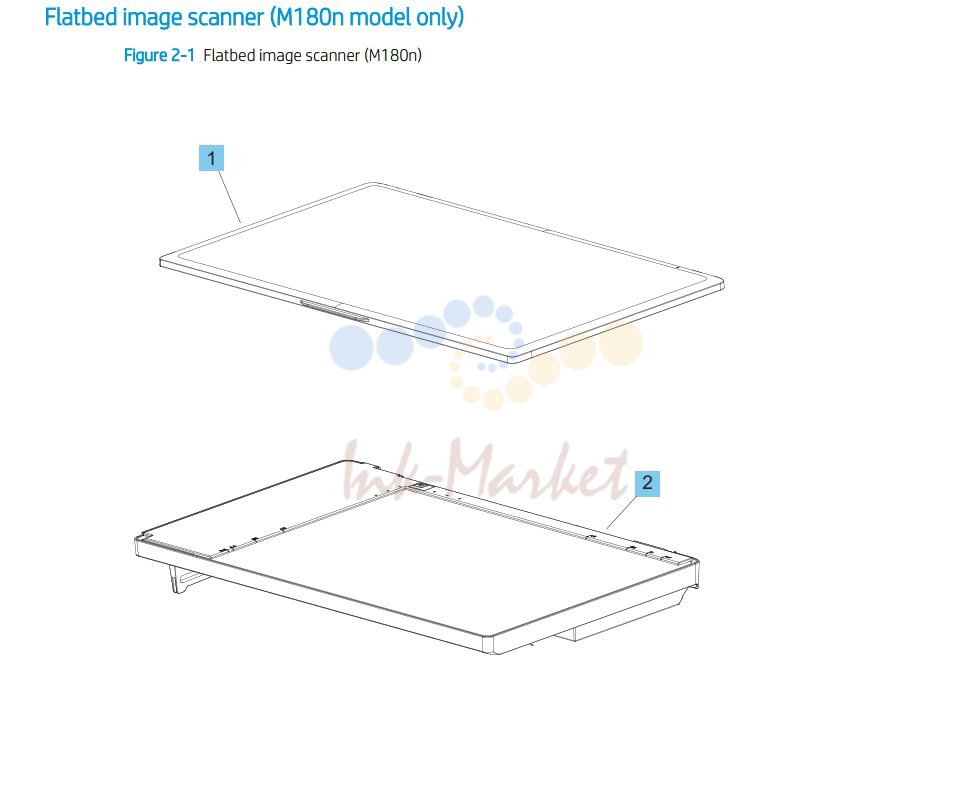

12. HP M180n Flatbed Image scanner assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-2411-000CN запросить цену → | Document lid assembly | |
| 2 | RM2-2412-000CN запросить цену → | Image scanner assembly |

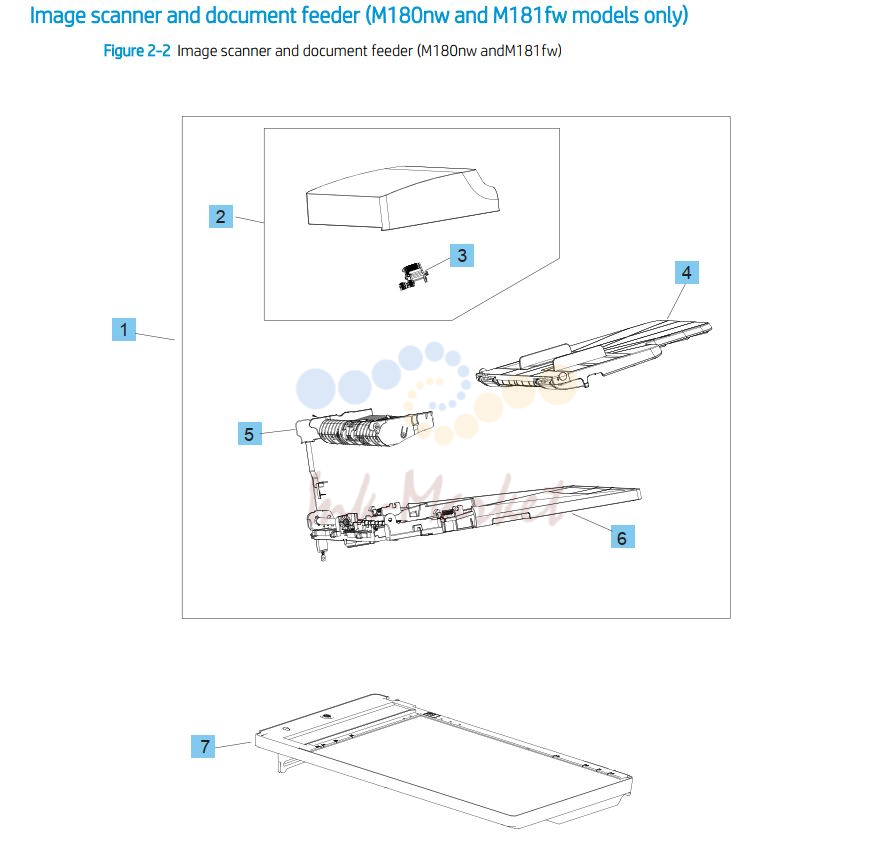

13. HP M180nw M181fw Image scanner document feeder assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-2419-000CN запросить цену → | ADF assembly | |
| 2 | RM2-1180-000CN запросить цену → | Top cover | |
| 3 | RM2-1187-000CN запросить цену → | Pre-pick arm assembly | |
| 4 | RM2-2420-000CN запросить цену → | Input tray assembly | |
| 5 | RM2-2425-000CN запросить цену → | ADF core assembly | |
| 6 | RM2-1183-000CN запросить цену → | ADF base assembly | |
| 7 | RM2-2416-000CN запросить цену → | Image scanner assembly |
14. HP M278 M281 Image scanner document feeder assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | B3Q10-60174 ✓ в наличии | Integrated scanner (doc. feeder + scanner) | |
| 2 | B3Q10-60111 | ADF simplex assembly | |
| 3 | B3Q10-60102 ✓ в наличии | Scanner assembly | |
| 4 | B3Q10-40042 запросить цену → | ADF front cap | |
| 5 | B3Q10-60112 запросить цену → | ADF core assembly | |
| 6 | B3Q10-40012 запросить цену → | ADF inner cover | |
| 7 | B3Q10-40013 запросить цену → | ADF outer cover | |
| 8 | B3Q10-40074 запросить цену → | Bearing extension | |
| 9 | B3Q10-40081 ✓ в наличии | ADF pick extension shaft | |
| 10 | B3Q10-60105 ✓ в наличии | ADF pick assembly | |
| 11 | B3Q10-40080 ✓ в наличии | Separation pad | |
| 12 | B3Q10-40079 | Separation pad support | |
| 13 | B3Q10-60164 запросить цену → | ADF input tray assembly | |
| 14 | B3Q10-60116 ✓ в наличии | ADF base assembly |
15. HP M153-M154 Cover panels, doors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC5-2028-000CN запросить цену → | Cover, left (wireless model) | |
| 1 | RL2-3224-000CN запросить цену → | Cover, left (non-wireless model) | |
| 2 | RC5-2029-000CN запросить цену → | Cover, right | |
| 3 | RC4-3817-000CN запросить цену → | Cover, rear | |
| 4 | RC5-3022-000CN запросить цену → | Cover, lower rear | |
| 5 | RM2-2489-000CN запросить цену → | Rear door assembly | |
| 6 | RM2-5906-000CN запросить цену → | Secondary transfer roller | |
| 7 | RM2-2400-000CN запросить цену → | Front door assembly | |
| 8 | RM2-2424-000CN запросить цену → | Top cover assembly (wireless models) | |
| 8 | RM2-2405-000CN запросить цену → | Top cover assembly (non-wireless models) | |
| 9 | RC5-4047-000CN запросить цену → | Name plate (non-wireless models) | |
| 9 | RC5-4048-000CN запросить цену → | Name plate (wireless models) |
16. HP M178-M181 Cover panels, doors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | RC5-3043-000CN запросить цену → | Cover, flat cable | |
| 5 | RC5-2034-000CN запросить цену → | Cover, left (4-in-1 models) | |
| 5 | RL2-3189-000CN запросить цену → | Cover, left (3-in-1 and 3-in-1 network wireless models) | |
| 8 | RM2-2401-000CN запросить цену → | Front door assembly | |
| 9 | RM2-2482-000CN запросить цену → | Top cover assembly | |
| 10 | RC5-4049-000CN запросить цену → | Name plate (3-in-1 models) | |
| 10 | RC5-4050-000CN запросить цену → | Name plate (4-in-1 models) | |
| 10 | RC5-4051-000CN запросить цену → | Name plate (3-in-1 network wireless models) | |
| 11 | RM2-2495-000CN запросить цену → | Power button assembly | |
| 1 | 2028-000CN запросить цену → | Cover, left RC5– | |
| 4 | RL2-3225-000CN запросить цену → | Cover, lower rear (duplex models) | |
| 5 | RM2-5580-000CN запросить цену → | Rear door assembly (duplex models) | |
| 7 | RM2-5590-000CN запросить цену → | Front door assembly | |
| 8 | RM2-2421-000CN запросить цену → | Top cover assembly (simplex models) | |
| 8 | RM2-2491-000CN запросить цену → | Top cover assembly (duplex network models) | |
| 8 | RM2-2496-000CN запросить цену → | Top cover assembly (duplex wireless models) | |
| 9 | RM2-5867-000CN запросить цену → | Duplex door assembly (duplex models) | |
| 10 | RC5-4044-000CN запросить цену → | Nameplate (M254nw) | |
| 10 | RC5-4045-000CN запросить цену → | Nameplate (M254dw) | |
| 10 | RC5-4046-000CN запросить цену → | Nameplate (M254dn) |
17. HP M278-M281 Cover panels, doors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | RC4-3997-000CN запросить цену → | Cover, flat cable | |
| 8 | RM2-5591-000CN запросить цену → | Front door assembly | |
| 9 | RM2-2403-000CN запросить цену → | Top cover assembly | |
| 1 | RM2-5881-000CN запросить цену → | Separation roller assembly | |
| 2 | M253-M254 запросить цену → | Priority feed slot tray ( | |
| 4 | M278-M281 запросить цену → | Cassette tray ( | |
| 5 | M153-M154 запросить цену → | Cassette tray ( | |
| 5 | M178-M181 запросить цену → | Cassette tray ( | |
| 6 | RM2-9510-000CN запросить цену → | Environment sensor PCA assembly | |
| 7 | RC4-3848-000CN запросить цену → | Arm lock, left | |
| 8 | RC4-3847-000CN запросить цену → | Arm lock, right | |
| 5 | RK2-6425-000CN запросить цену → | Fan (FM1) | |
| 6 | RM2-8054-000CN запросить цену → | Main motor assembly (M701) | |
| 7 | RM2-2428-000CN запросить цену → | LVPS PCA 110V | |
| 7 | RM2-2429-000CN запросить цену → | LVPS PCA 220V | |
| 9 | RM2-5896-000CN запросить цену → | Power supply switch assembly (SW601) | |
| 10 | RK2-0534-000CN запросить цену → | Microswitch (SW4) | |
| 1 | RK2-6383-000CN запросить цену → | Cable, flat flexible | |
| 2 | RK2-8980-000CN запросить цену → | Cable, flat flexible | |
| 5 | RM2-5874-000CN запросить цену → | Density detect sensor assembly | |
| 7 | RM2-5907-000CN ✓ в наличии | ITB assembly | |
| 1 | RM2-5576-000CN ✓ в наличии | Paper pick up roller assembly | |
| 2 | RM2-5577-000CN | Paper feed roller assembly | |
| 3 | RC5-1975-000CN запросить цену → | Roller case |
