HP Color LaserJet Enterprise M751 / M856 / MFP M776, Managed E75245 / E85055 — каталог запчастей со схемами

Содержание

• 1. Assembly locations
• 2. Parts and diagrams: Document feeder and image scanner (M776)
• 3. Figure 2-2 Printer covers (M751/E75245)
• 4. Parts and diagrams: Printer internal assemblies (M751/E75245; 1 of 7)
• 5. Parts and diagrams: Printer internal assemblies (M751/E75245; 2 of 7)
• 6. Parts and diagrams: Printer internal assemblies (M751/E75245; 4 of 7)
• 7. Parts and diagrams: Printer internal assemblies (M751/E75245; 5 of 7)
• 8. Parts and diagrams: Printer internal assemblies (M751/E75245; 6 of 7)
• 9. Parts and diagrams: Printer internal assemblies (M751/E75245; 7 of 7)
• 10. Figure 2-10 Printer covers (M856/E85055)
• 11. Parts and diagrams: Printer covers (M776dn/M776z)
• 12. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 1 of 8)

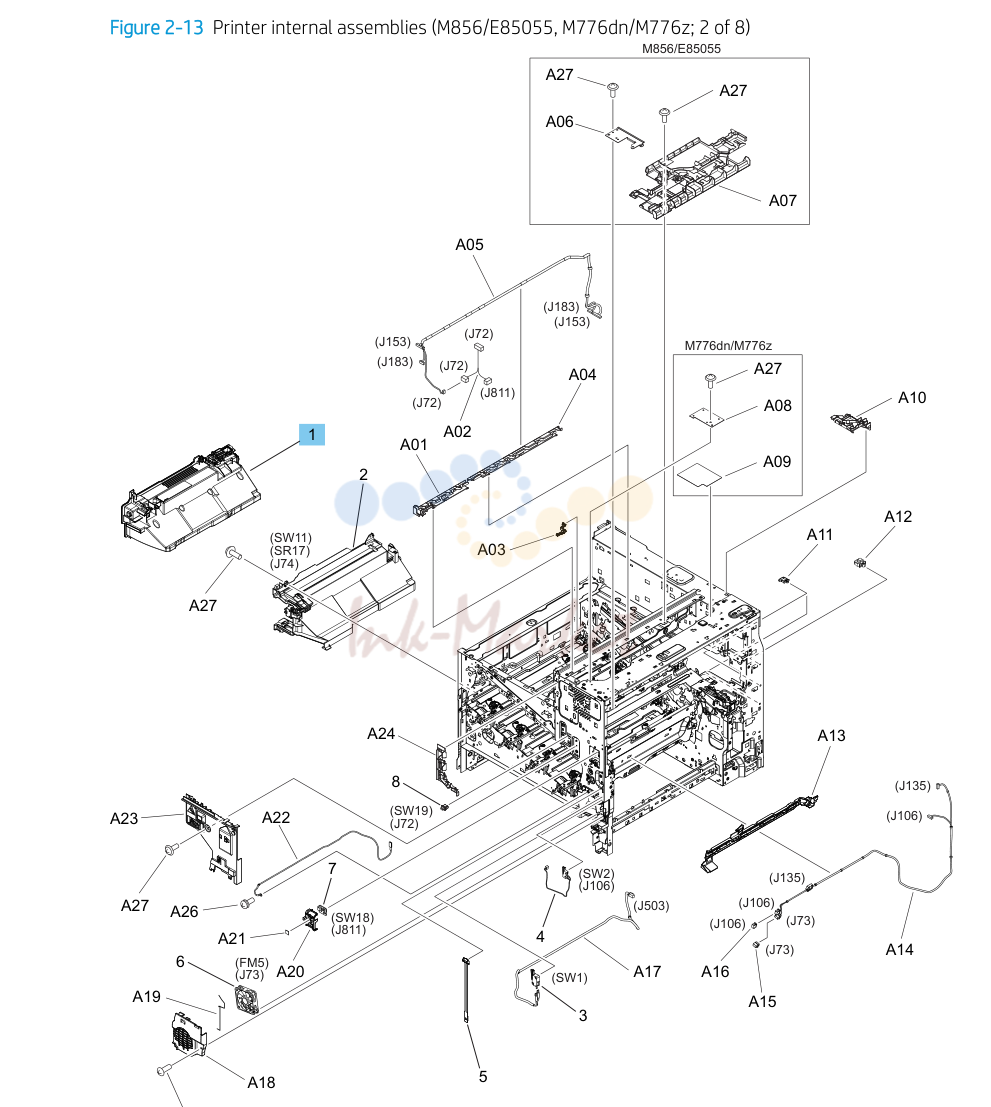

• 13. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 2 of 8)

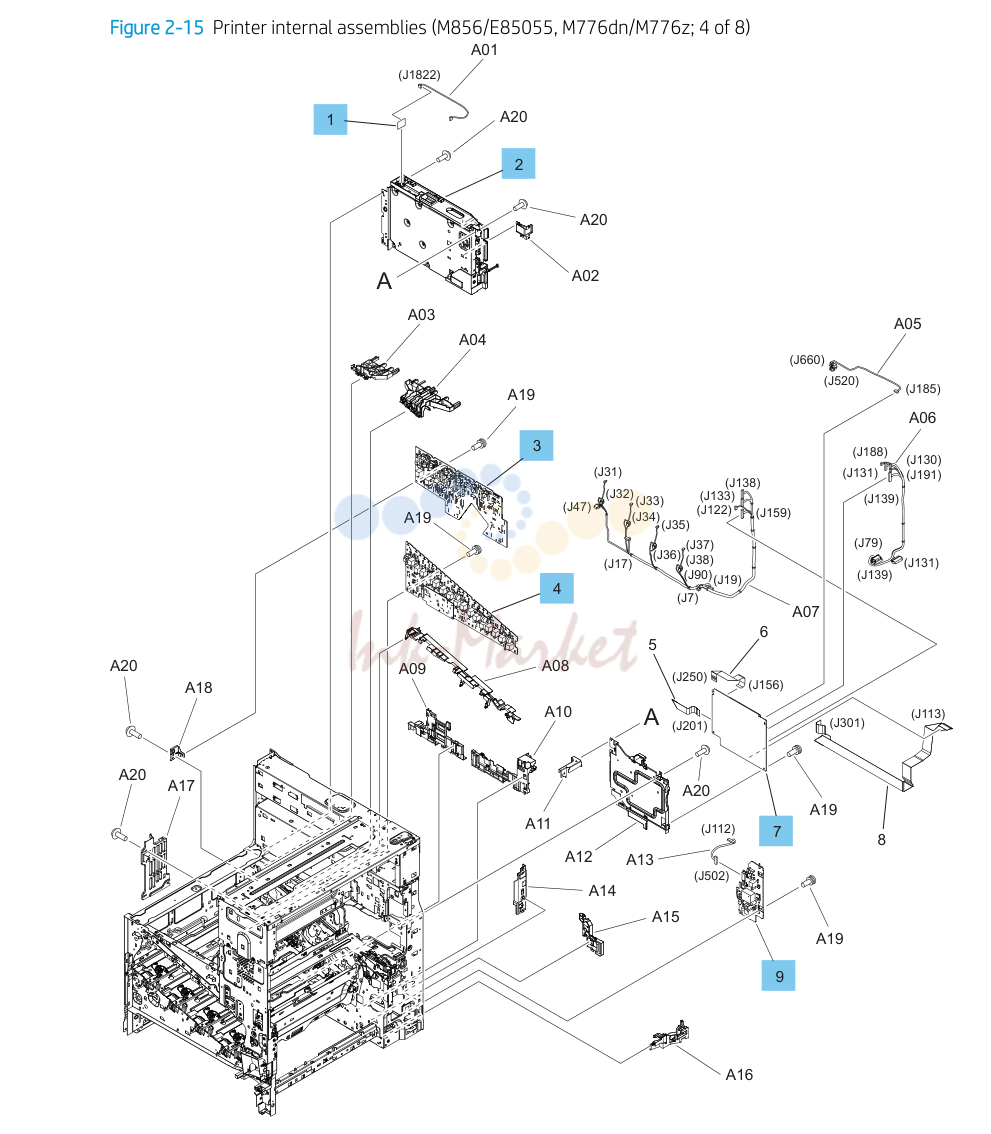

• 14. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 4 of 8)
• 15. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 5 of 8)

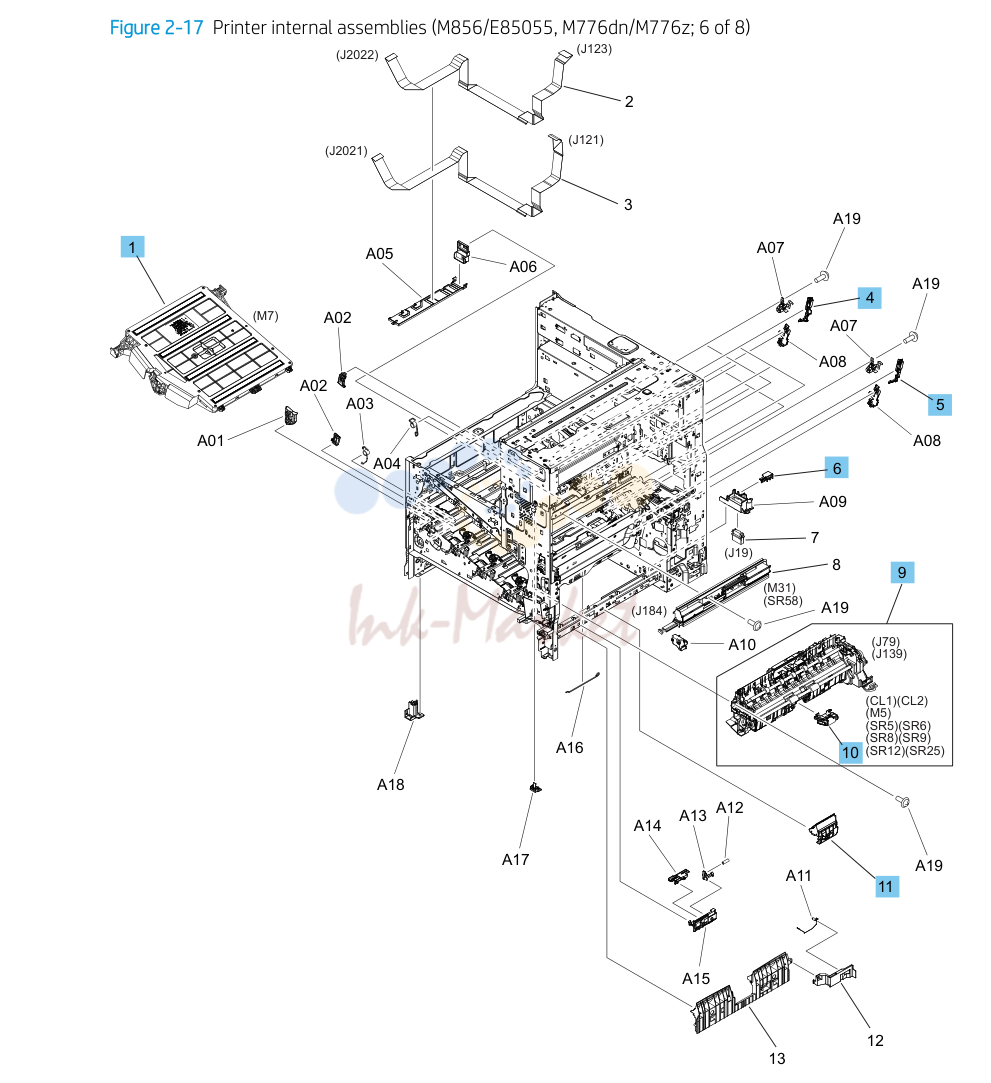

• 16. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 6 of 8)

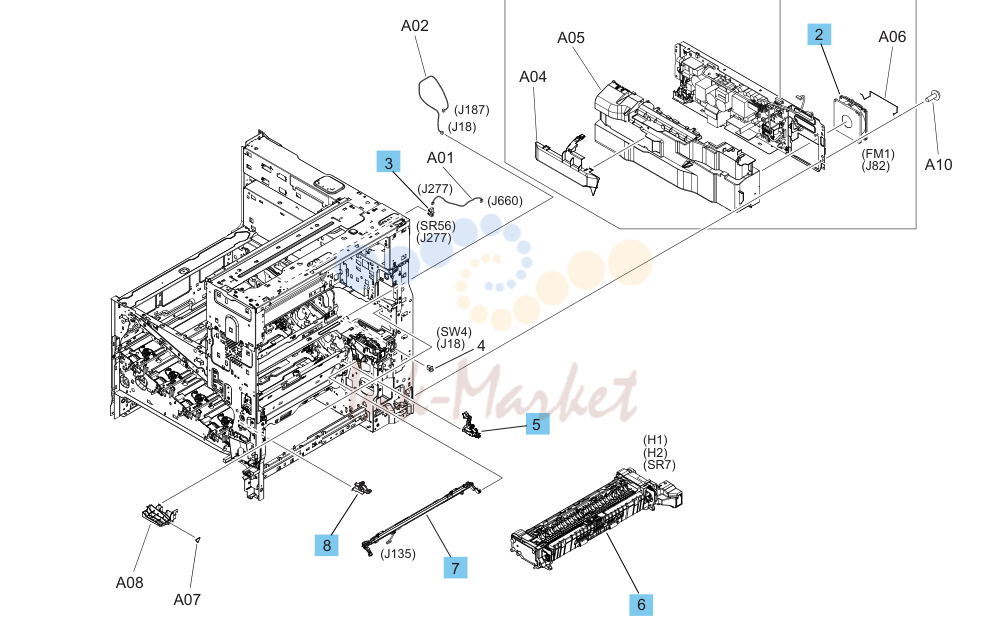

• 17. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 7 of 8)

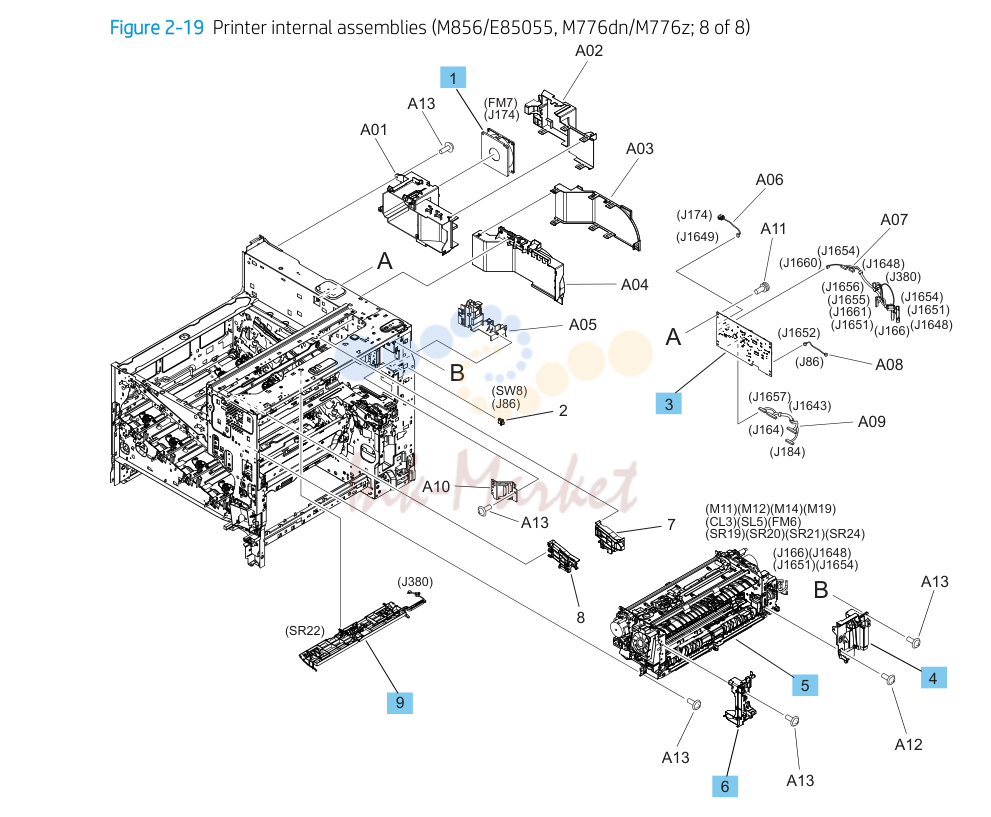

• 18. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 8 of 8)

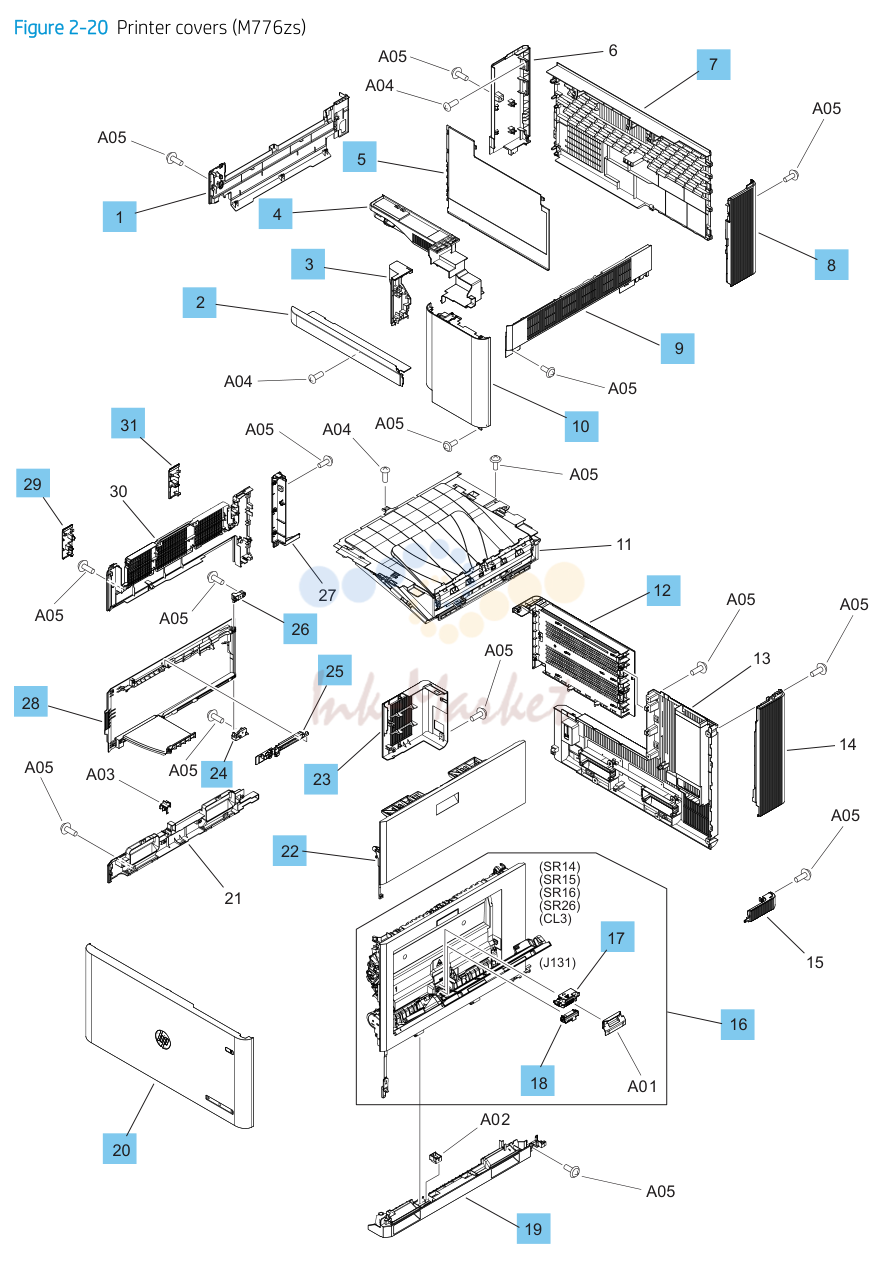

• 19. Figure 2-20 Printer covers (M776zs)

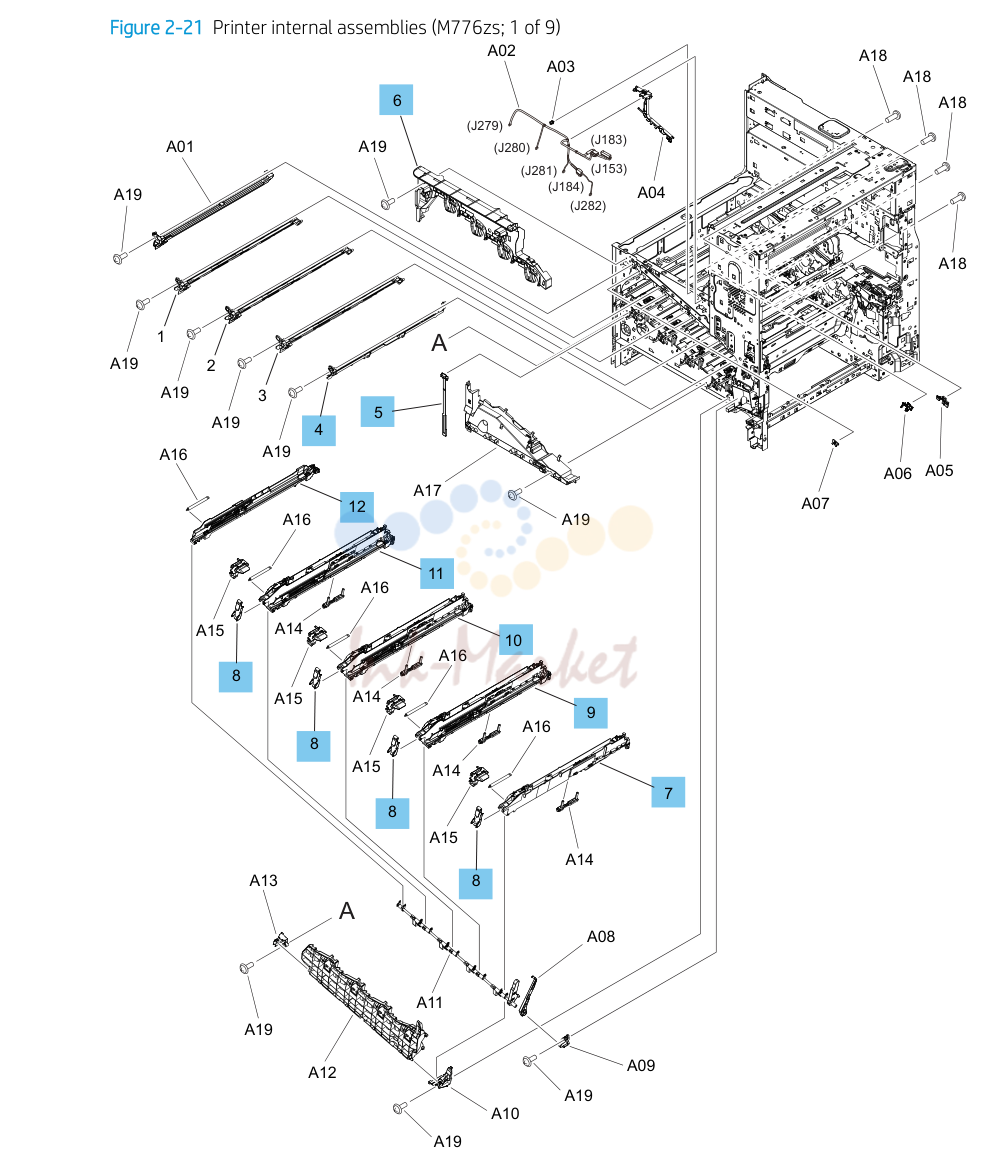

• 20. Parts and diagrams: Printer internal assemblies (M776zs; 1 of 9)

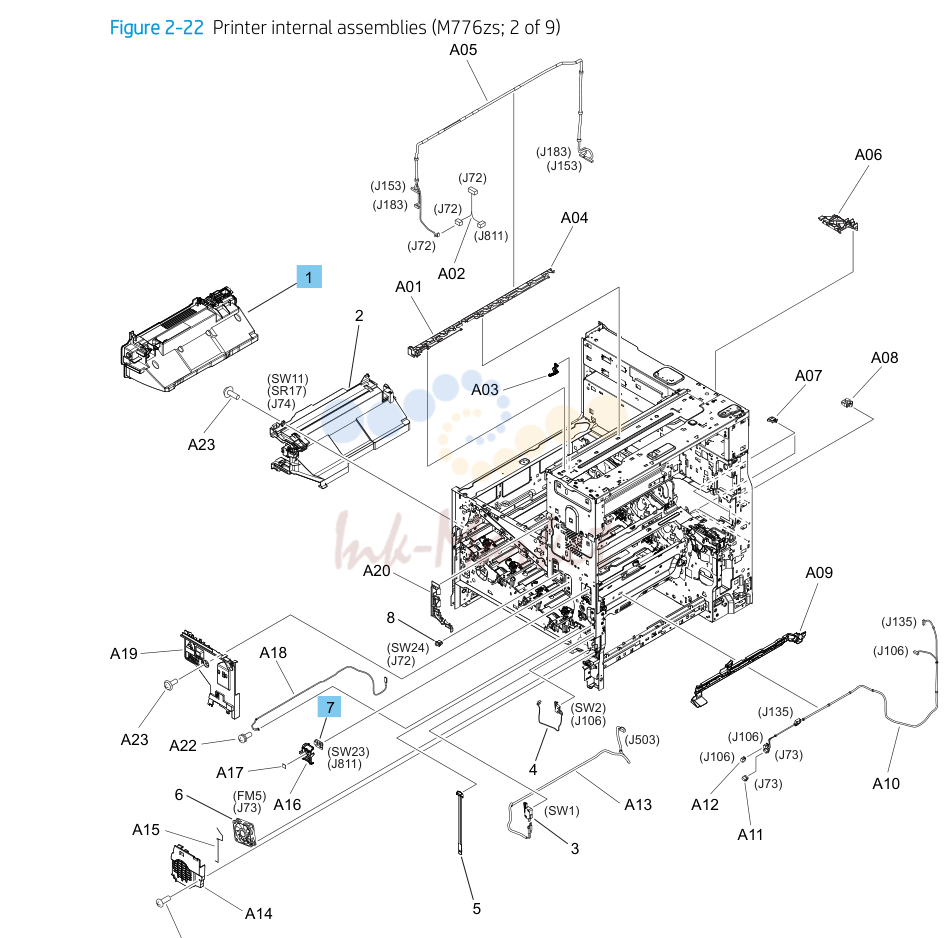

• 21. Parts and diagrams: Printer internal assemblies (M776zs; 2 of 9)

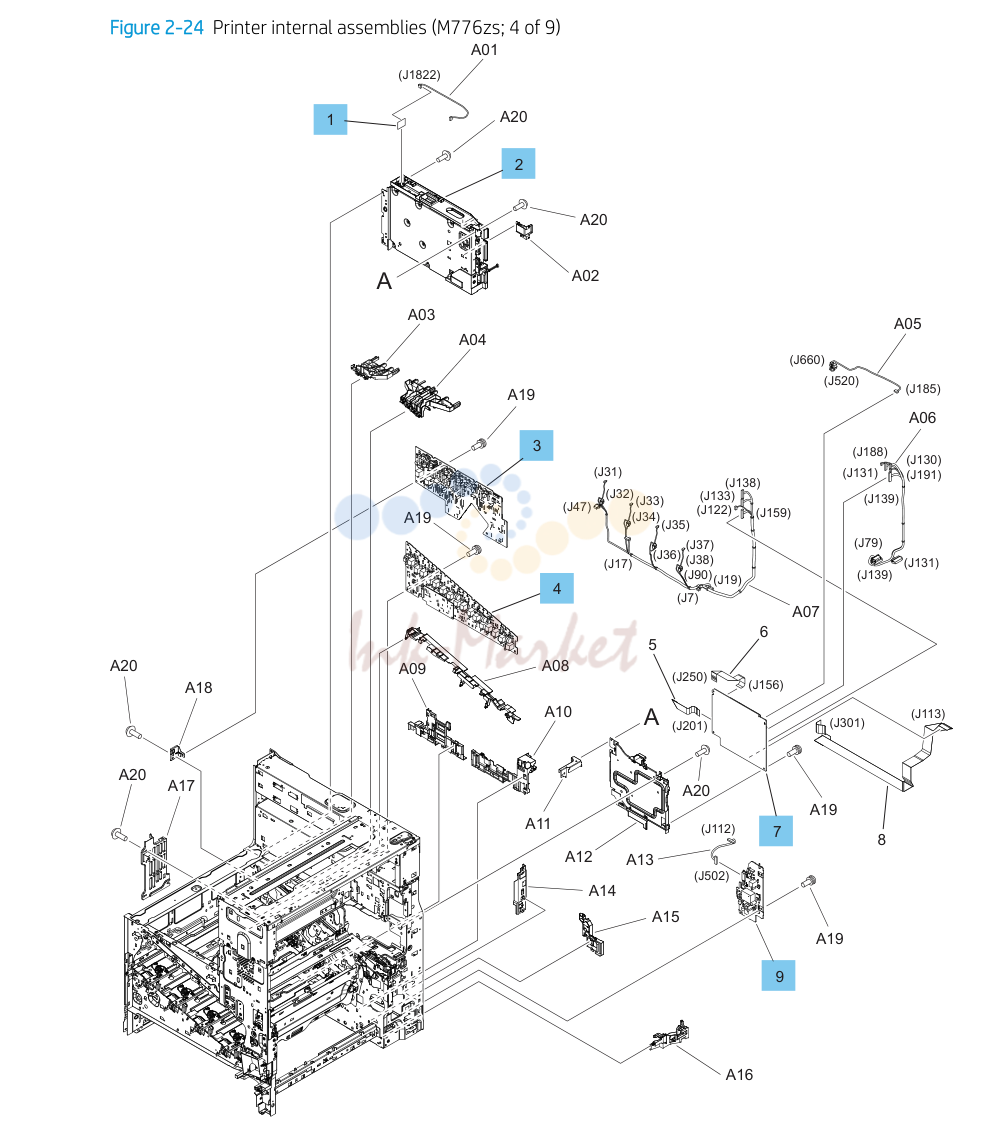

• 22. Parts and diagrams: Printer internal assemblies (M776zs; 4 of 9)

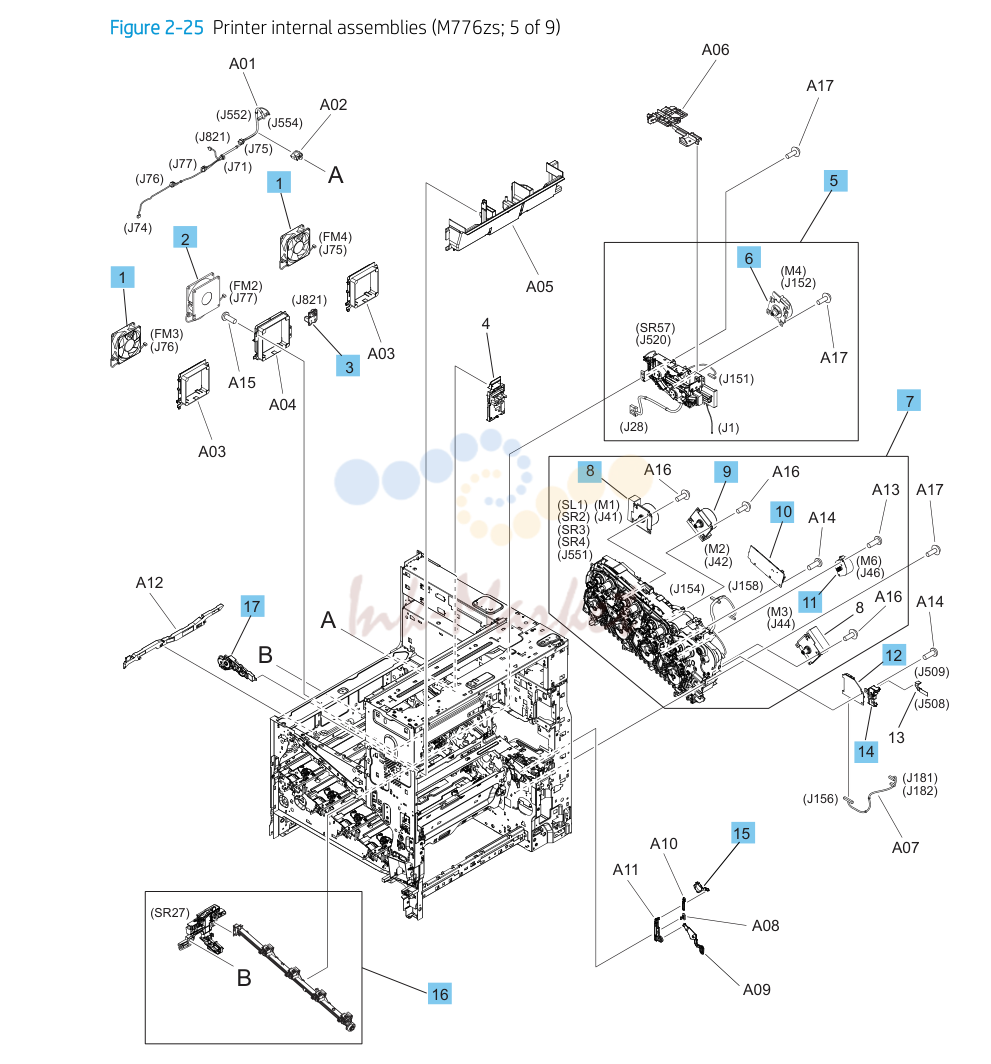

• 23. Parts and diagrams: Printer internal assemblies (M776zs; 5 of 9)

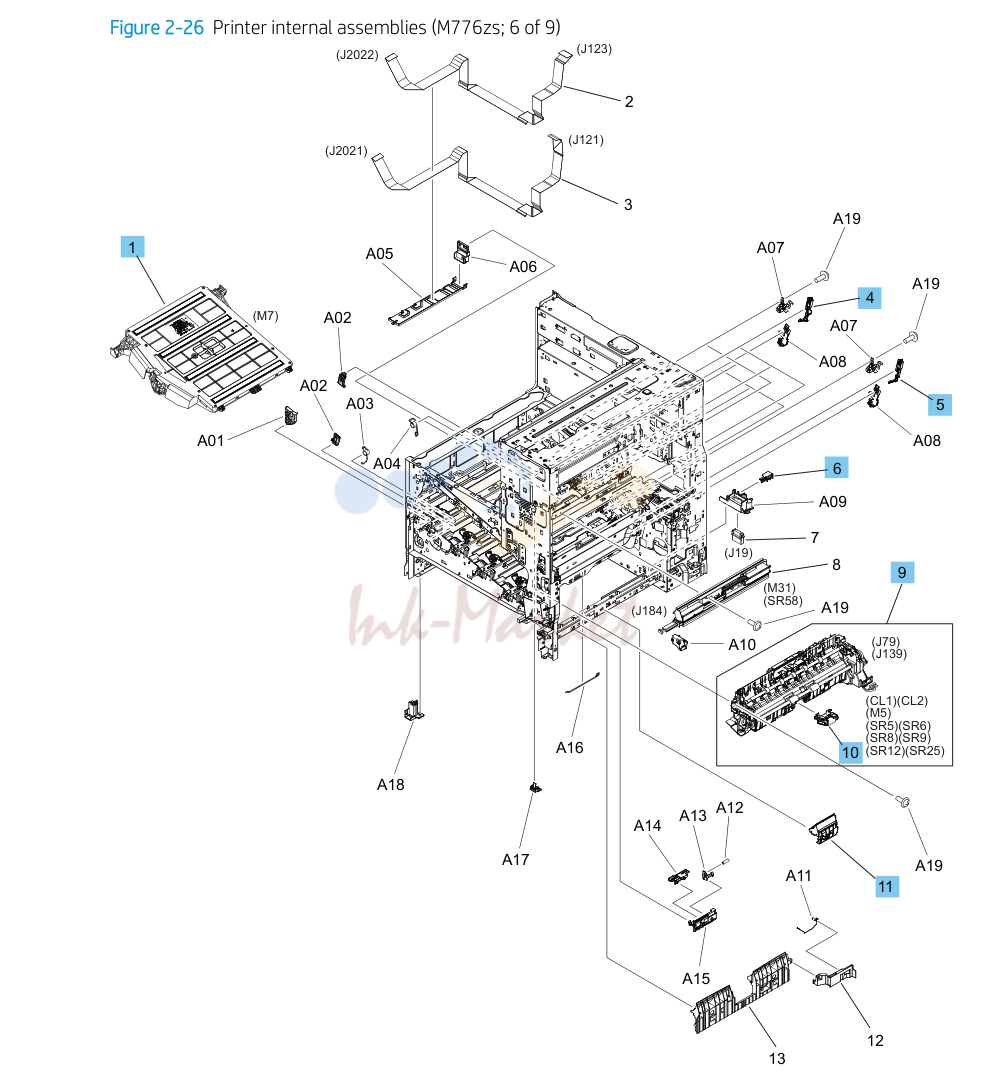

• 24. Parts and diagrams: Printer internal assemblies (M776zs; 6 of 9)
• 25. Parts and diagrams: Printer internal assemblies (M776zs; 7 of 9)

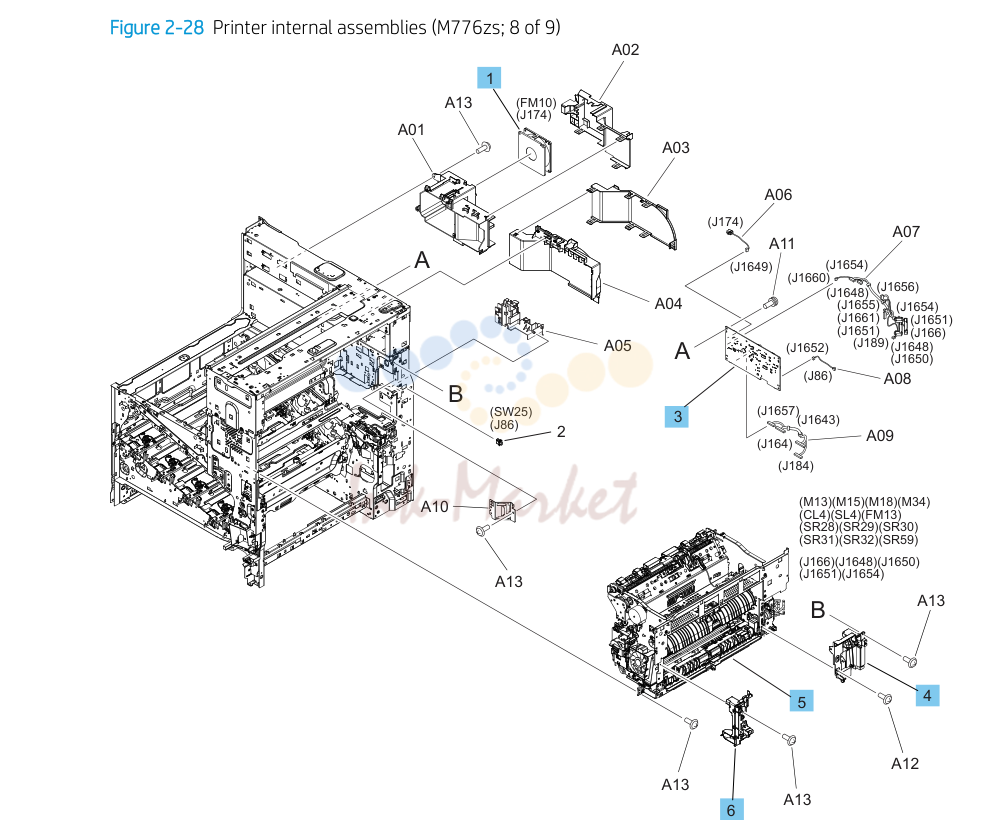

• 26. Parts and diagrams: Printer internal assemblies (M776zs; 8 of 9)

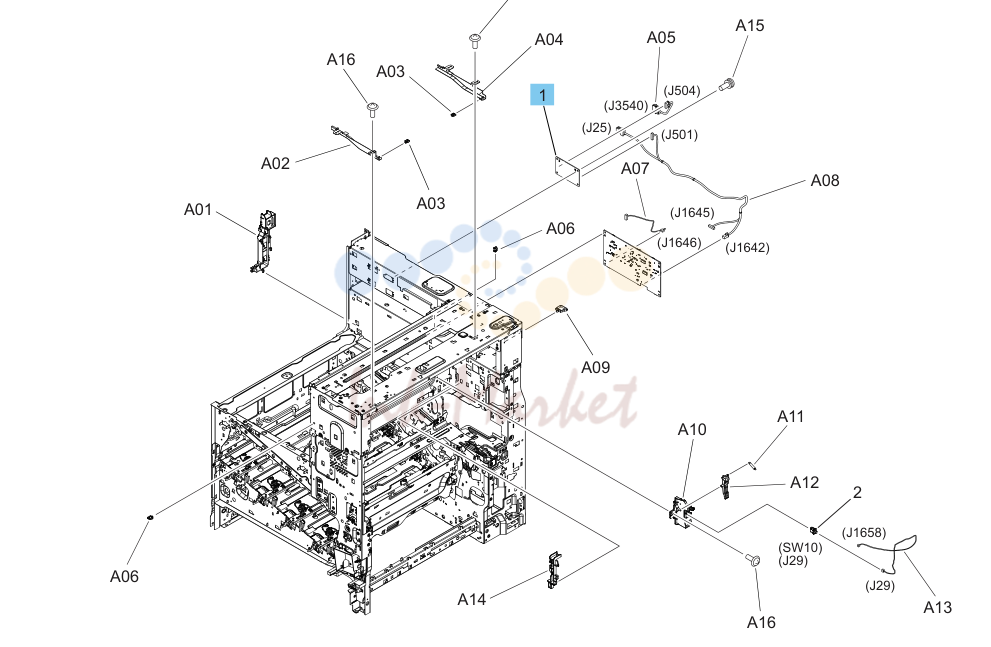

• 27. Parts and diagrams: Printer internal assemblies (M776zs; 9 of 9)

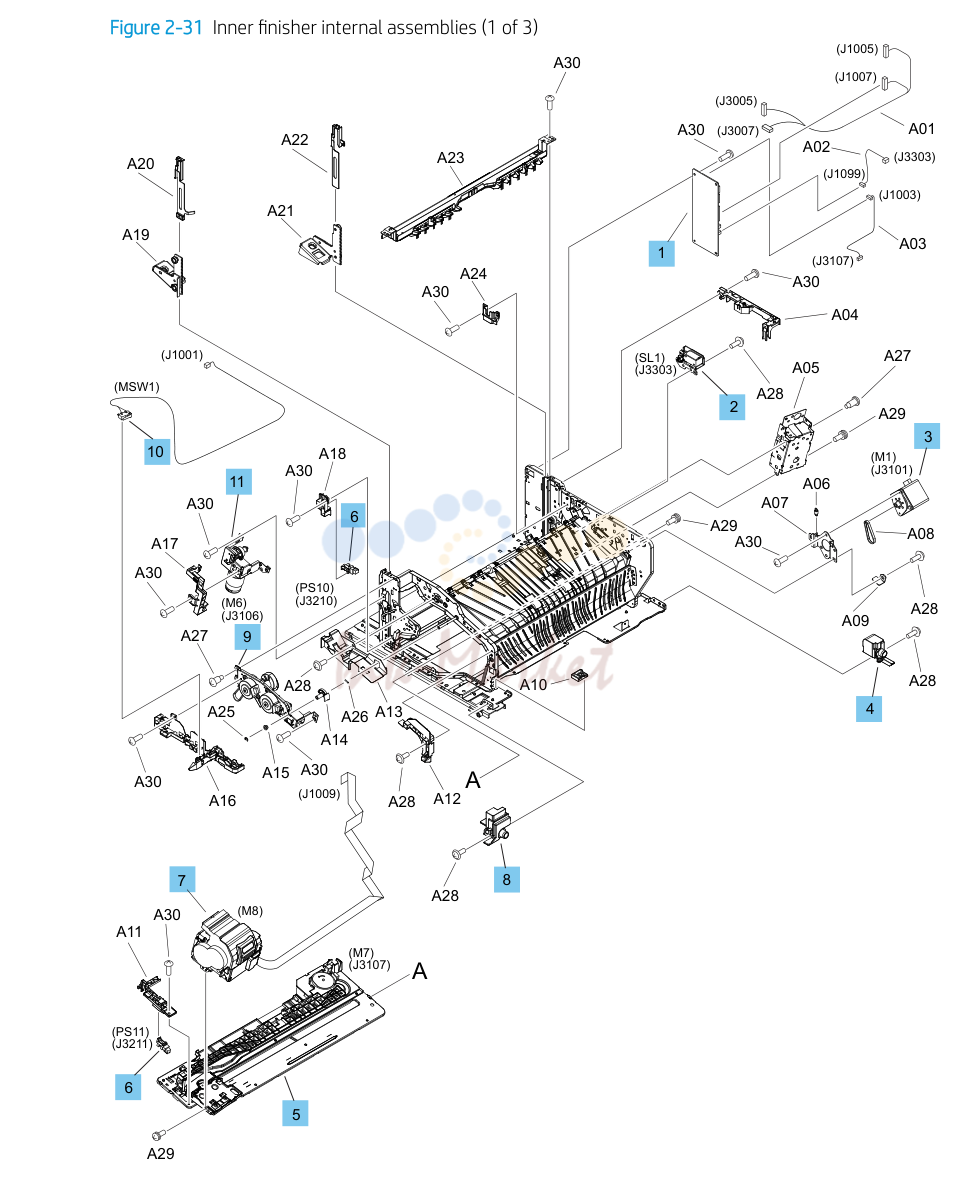

• 28. Parts and diagrams: Printer internal assemblies (inner finisher; 1 of 3)

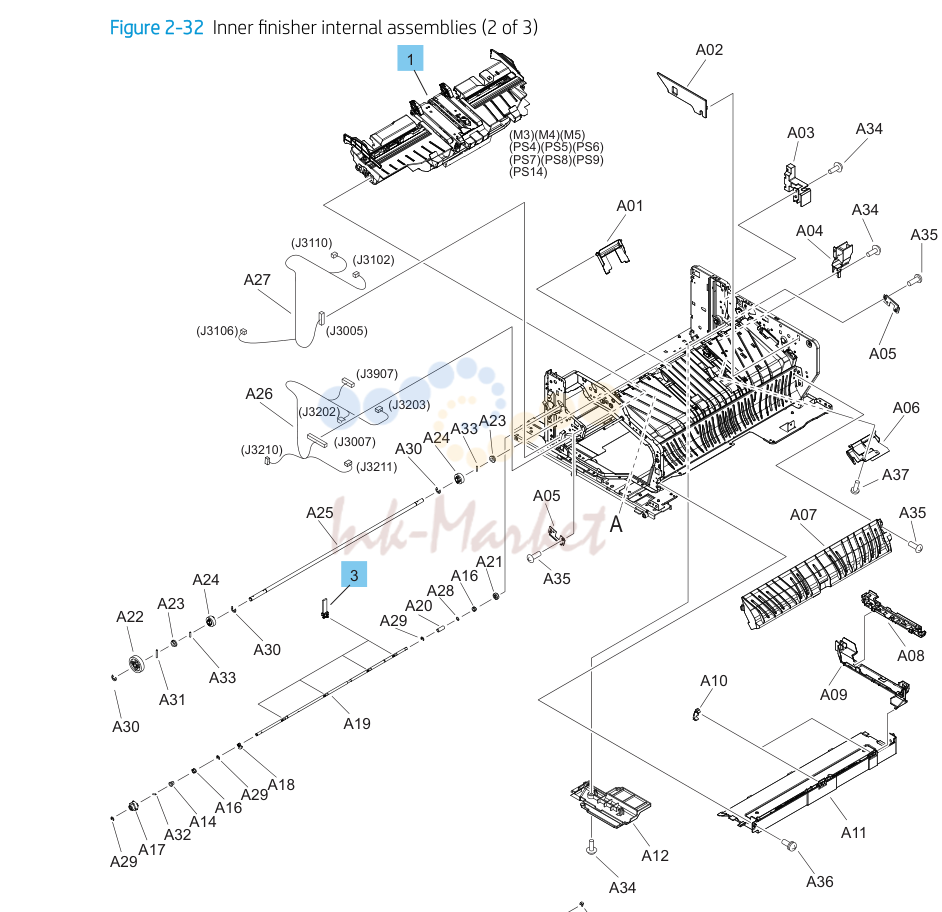

• 29. Parts and diagrams: Printer internal assemblies (inner finisher; 2 of 3)

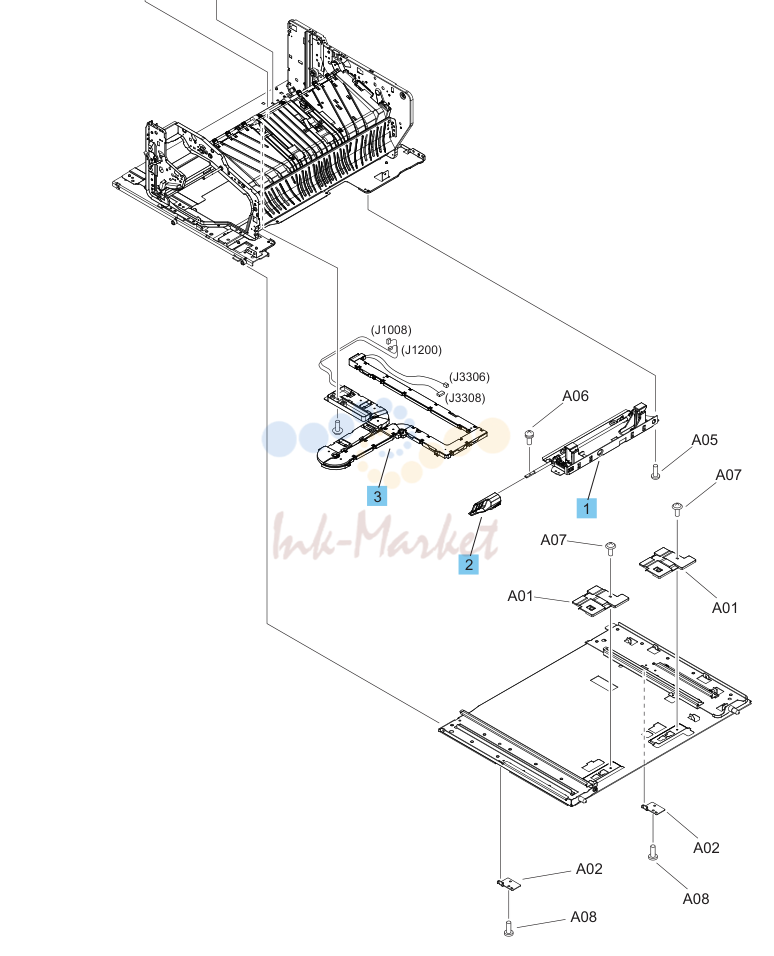

• 30. Parts and diagrams: Printer internal assemblies (inner finisher; 3 of 3)

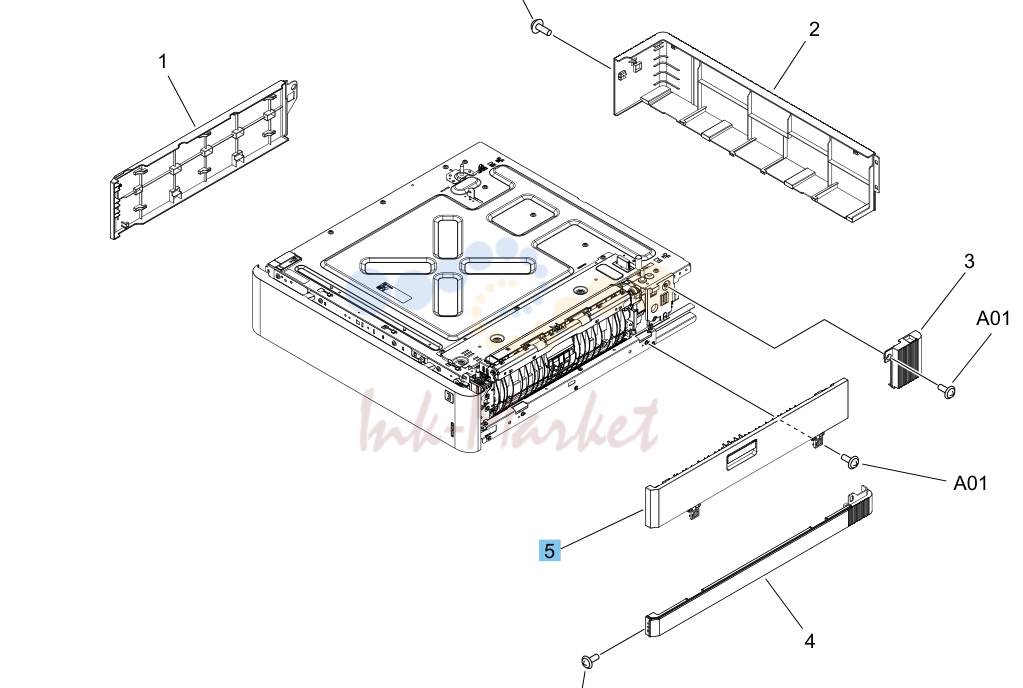

• 31. Parts and diagrams: 550-sheet tray components

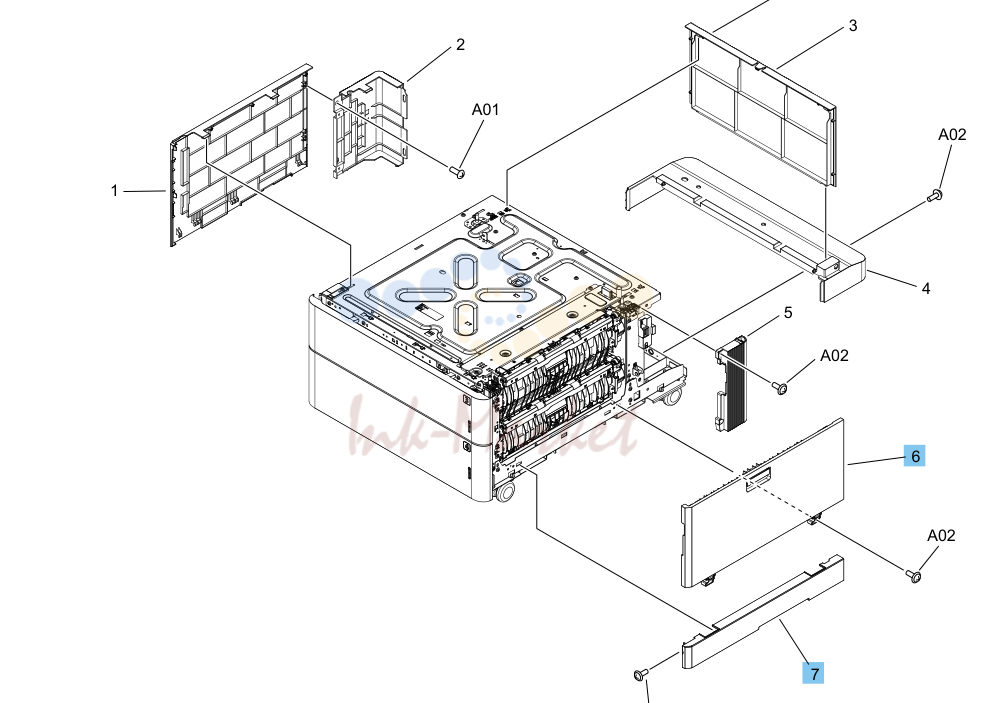

• 32. Parts and diagrams: 2x550-sheet tray components
• 33. Parts and diagrams: 2x550-sheet paper tray internal assemblies (2 of 2)

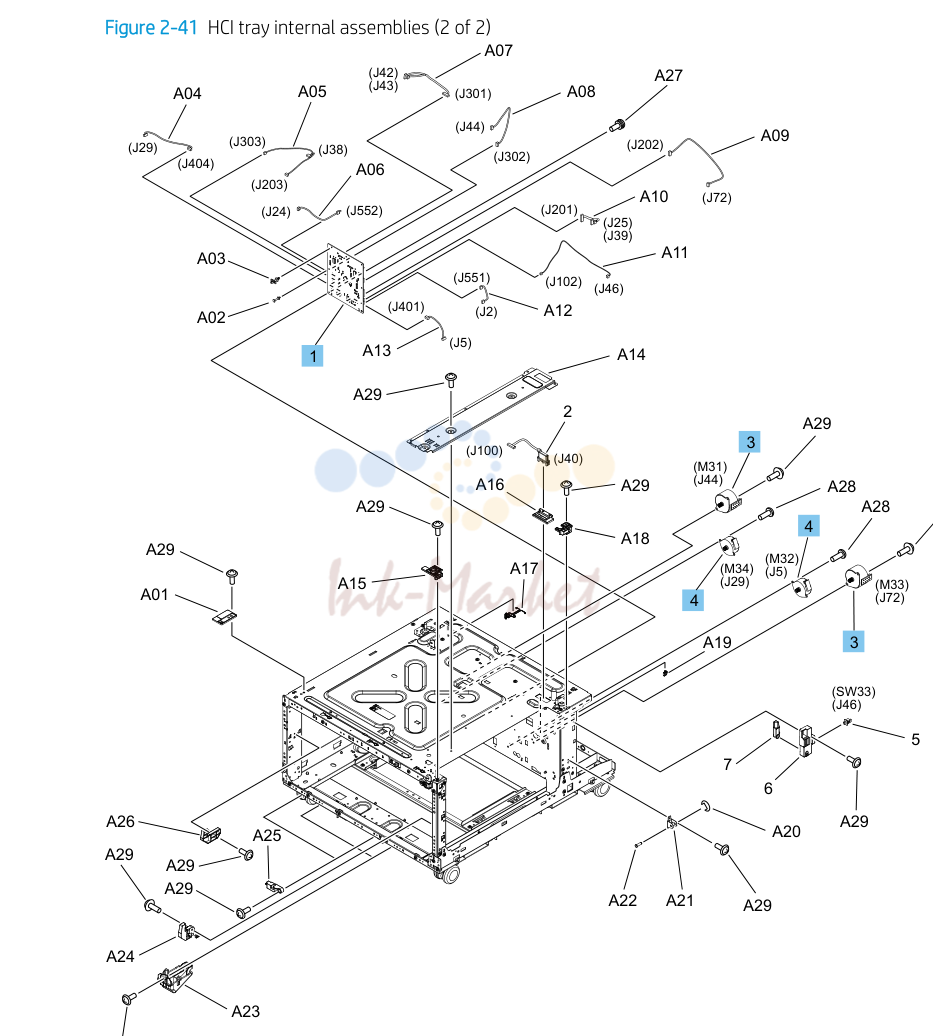

• 34. Parts and diagrams: High-capacity input (HCI) tray internal assemblies (2 of 2)

1. Assembly locations

№	Артикул	Альт. артикул	Описание
1			Output bin
2			Control panel with color graphical display and keypad
3			Hardware integration pocket for connecting accessory and third-party devices
4			Easy-access USB port
5			Right door (access to the fuser and to clear jams)
6			Tray
7			On/off button
8			Model name
9			Tray
10			Front door (access to the toner cartridges and imaging drums)
1			Formatter cover
2			Slot for a cable-type security lock
3			Formatter (contains the interface ports)
4			Left door (access to the toner-collection unit)
5			Power connection
6			Serial number and product number label
1			Output bin
2			Control panel
3			Hardware integration pocket for connecting accessory and third-party devices
4			Easy-access USB port
5			Upper-right door (access to clear jams)
6			Right door (access to the fuser and to clear jams)
7			Tray
8			On/off button
9			Model name
10			Tray
11			Front door (access to the toner cartridges, imaging drums, and waste toner collection unit)
1			Formatter cover
2			Slot for a cable-type security lock
3			Formatter (contains the interface ports)
4			Left door (access to the toner-collection unit)
5			Power connection
6			Serial number and product number label
1			Retractable keyboard (Flow models)
2			Control panel
3			Document feeder cover
4			Document feeder output bin
5			Upper-right door (access to clear jams)
6			Right door (access to the fuser and to clear jams)
7			Tray
8			On/off button
9			Model name
10			Tray
11			Front door (access to the toner cartridges, imaging drums, and waste toner collection unit)
12			Output bin
13			Easy-access USB port
14			Hardware integration pocket for connecting accessory and third-party devices
15			Inline finisher (zs model only)
16			1 x 550 paper tray (included with the zs model; optional accessory for other models)
17			2 x 550 paper tray (included with the zs model; optional accessory for other models)
1			Formatter cover
2			Slot for a cable-type security lock
3			Formatter (contains the interface ports)
4			Left door (access to the toner-collection unit)
5			Power connection
6			Serial number and product number label

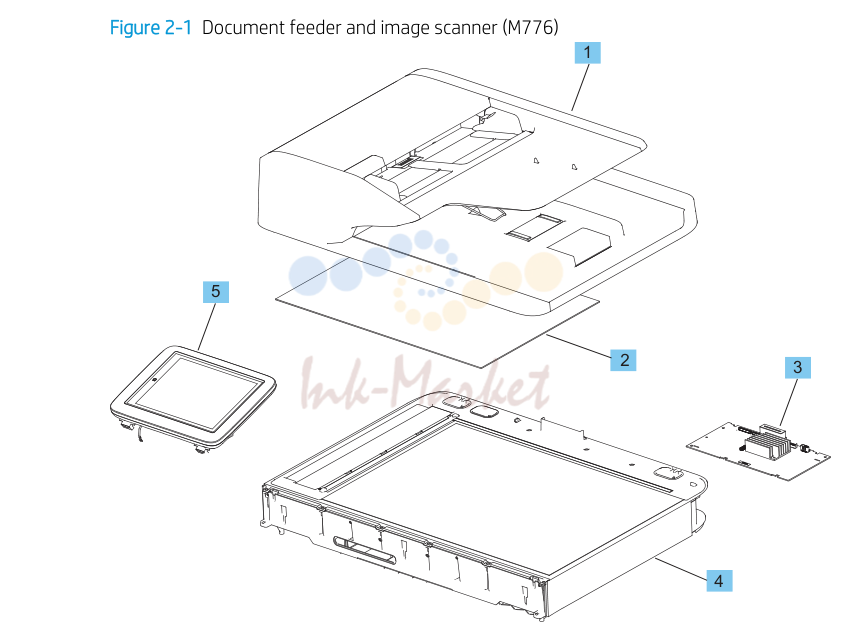

2. Parts and diagrams: Document feeder and image scanner (M776)

№	Артикул	Альт. артикул	Описание
1	5851-7930 запросить цену →		ADF whole unit enterprise
1	5851-7931 запросить цену →		ADF whole unit work flow
2	J7Z09-67926 запросить цену →		White backing A3 kit
3	5851-7916 запросить цену →		SCB enterprise
3	5851-7917		SCB work flow
4	5851-7915 запросить цену →		Image scanner whole unit
5	J7Z09-67928 запросить цену →		Control panel (M776)

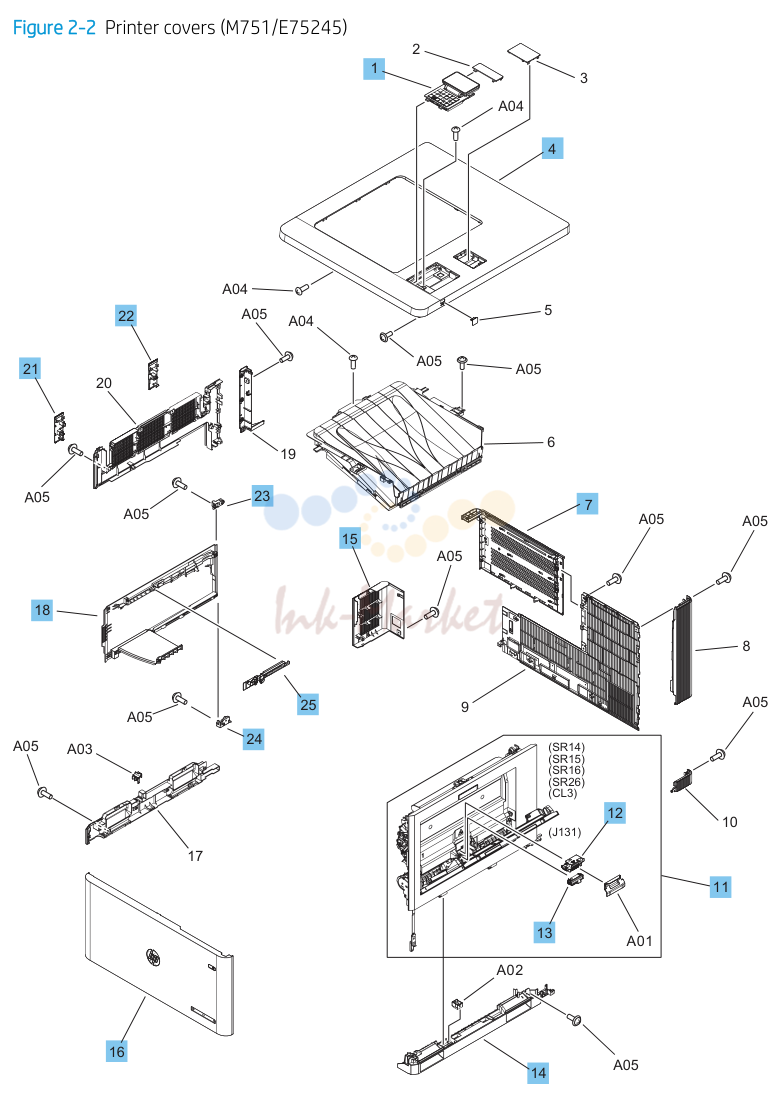

3. Figure 2-2 Printer covers (M751/E75245)

№	Артикул	Альт. артикул	Описание
1	5851-7253 запросить цену →		Control panel (M751/E75245)
4	RC5-0658-000CN запросить цену →		Cover, upper
7	RM2-1346-000CN запросить цену →		Formatter cover assembly
11	RM2-1494-000CN запросить цену →		Right door assembly
12	RM2-1525-000CN запросить цену →		Tray 1 pickup roller
13	RM2-1525-000CN запросить цену →		Tray 1 separation roller
14	RM2-1376-000CN запросить цену →		Right handle assembly
15	RC5-1804-000CN запросить цену →		Cover, left rear
16	RM2-1368-000CN запросить цену →		Front door assembly
18	RM2-1351-000CN запросить цену →		Left door assembly
21	RC5-1805-000CN запросить цену →		Cover, left upper, F
22	RC5-1806-000CN запросить цену →		Cover, left upper, R
23	RC5-0770-000CN запросить цену →		Hinge, left door, upper
24	RC5-0801-000CN запросить цену →		Hinge, cover, left
25	RM2-1350-000CN запросить цену →		Left cover lock assembly

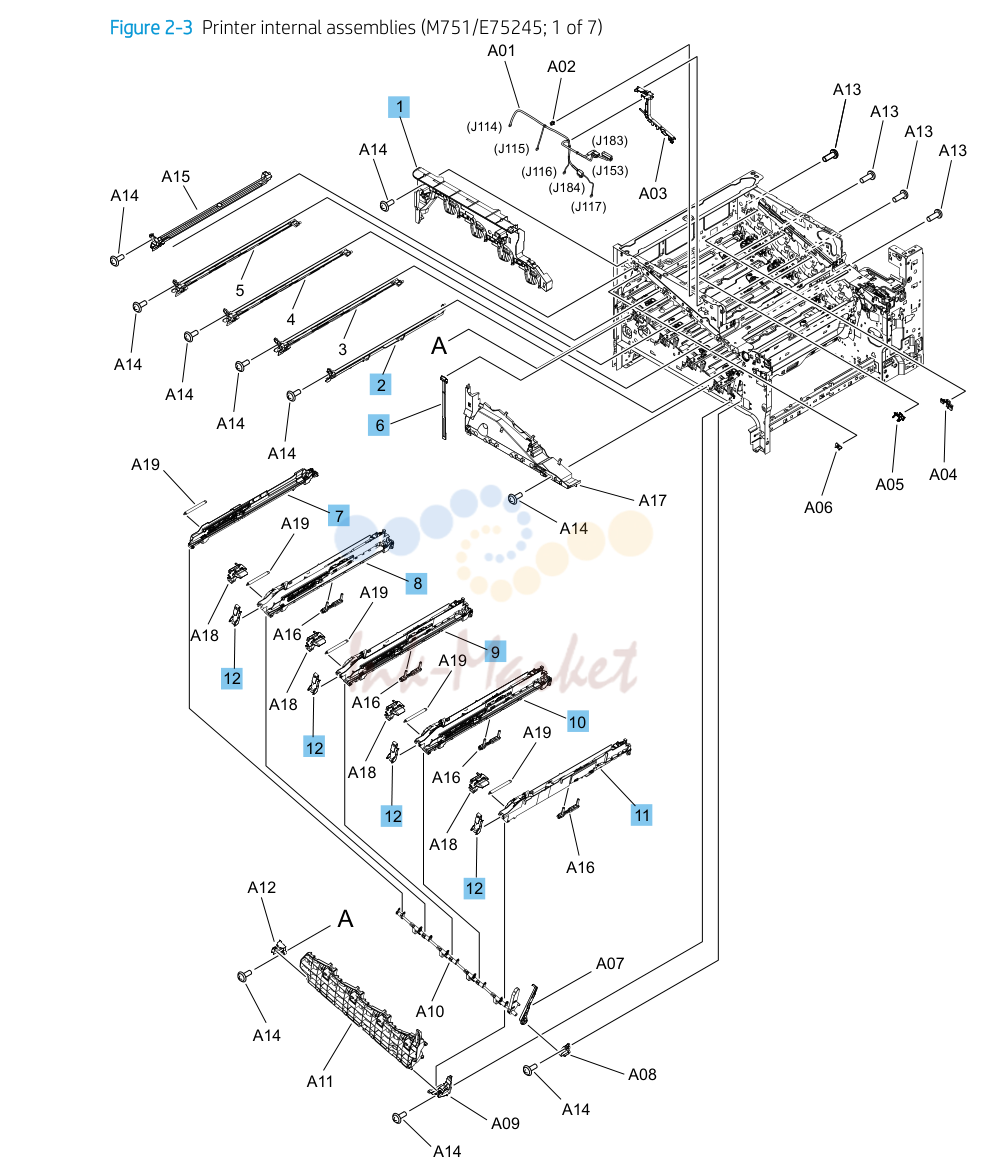

4. Parts and diagrams: Printer internal assemblies (M751/E75245; 1 of 7)

№	Артикул	Альт. артикул	Описание
1	RM2-1343-000CN запросить цену →		Cartridge upper guide assembly
2	RM2-1340-000CN запросить цену →		Black pre-exposure assembly
6	RC5-0722-000CN запросить цену →		Arm, front door, left
7	RM2-1357-000CN запросить цену →		DT cartridge rail assembly
8	RM2-1354-000CN запросить цену →		First cartridge rail assembly
9	RM2-1353-000CN запросить цену →		Second cartridge rail assembly
10	RM2-1355-000CN запросить цену →		Third cartridge rail assembly
11	RM2-1356-000CN запросить цену →		Black cartridge rail assembly
12	RL2-2091-000CN запросить цену →		Cartridge guide

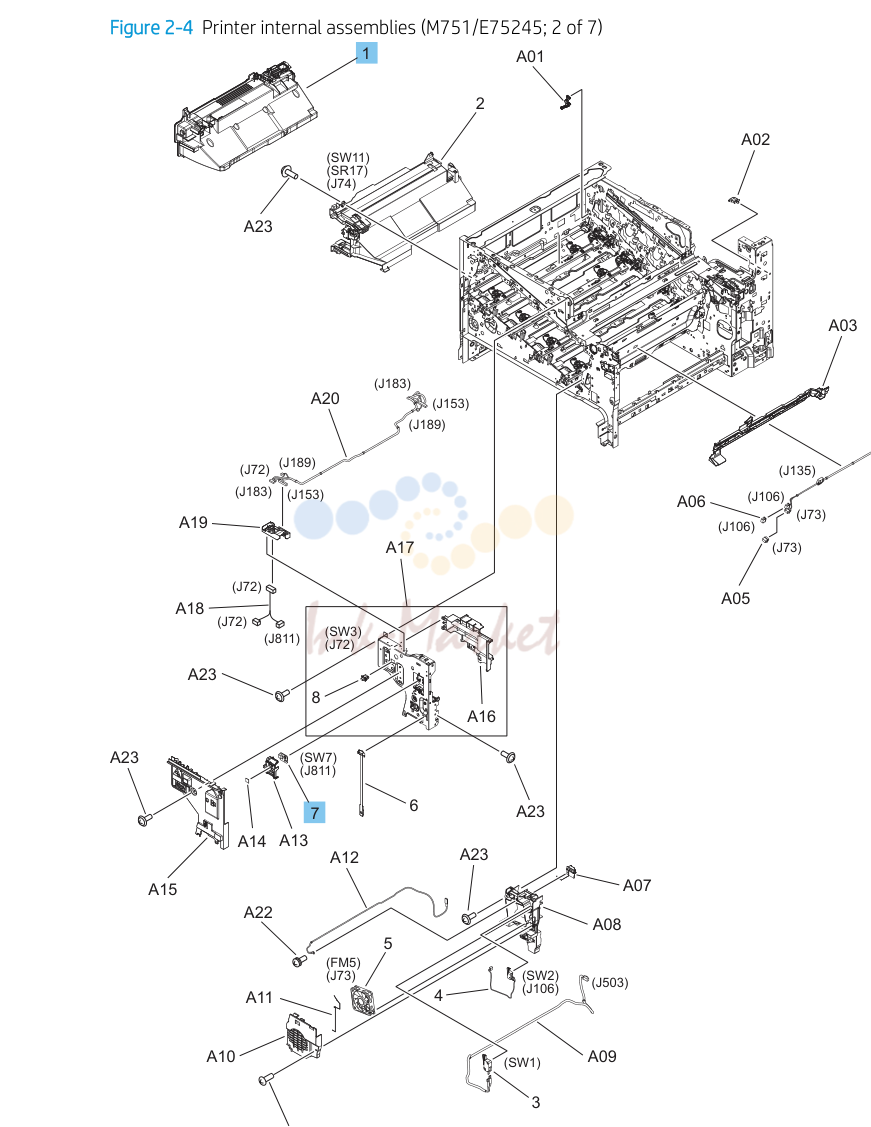

5. Parts and diagrams: Printer internal assemblies (M751/E75245; 2 of 7)

№	Артикул	Альт. артикул	Описание
1	RM2-1498-000CN запросить цену →		Paper delivery assembly
3	RM2-1399-010CN запросить цену →		Secondary transfer roller
4	RM2-1394-000CN запросить цену →		Cassette assembly
5	RM2-1604-000CN запросить цену →		Lifter drive assembly
6	RM2-1436-000CN запросить цену →		Size detect switch assembly
7	RM2-1605-000CN запросить цену →		Auto close assembly

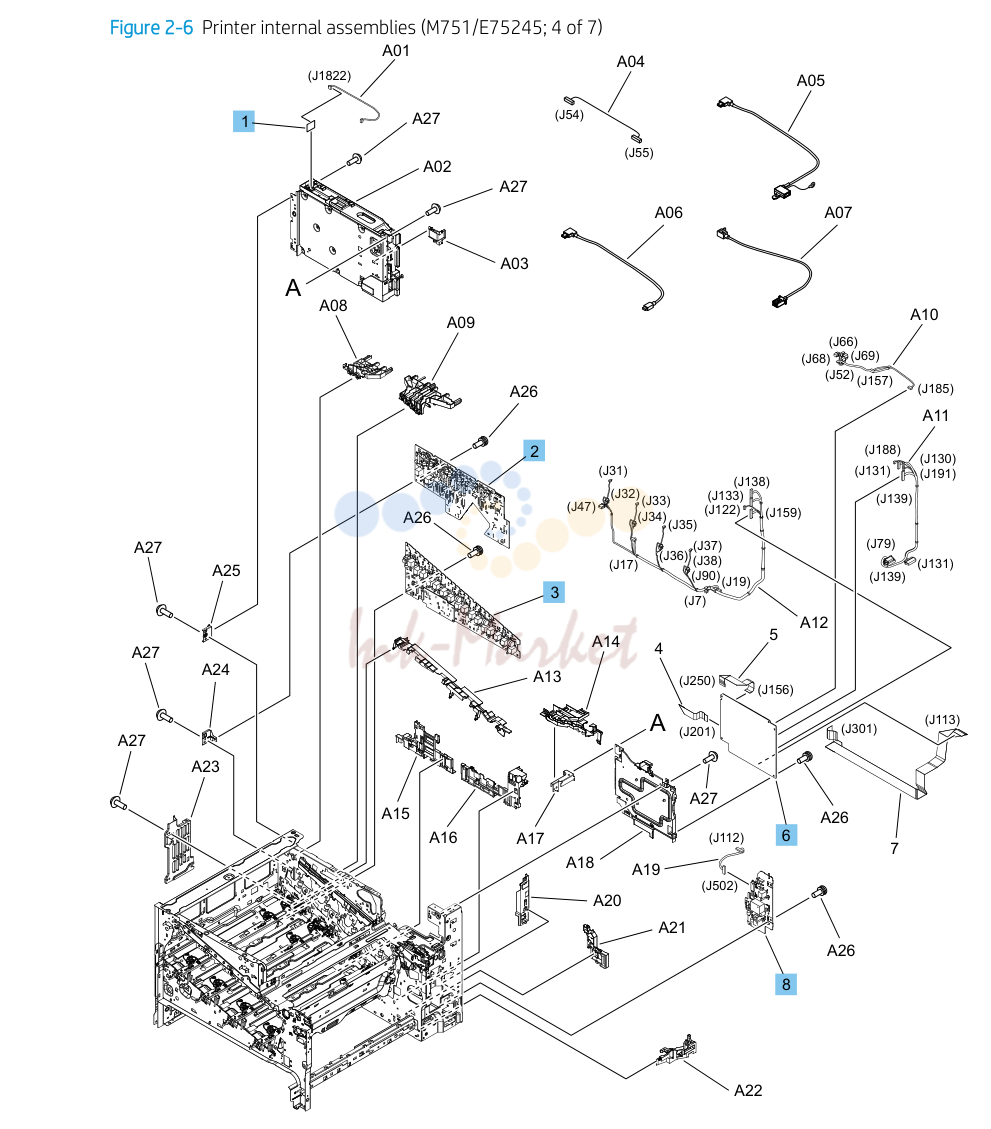

6. Parts and diagrams: Printer internal assemblies (M751/E75245; 4 of 7)

№	Артикул	Альт. артикул	Описание
1	RM3-7351-000CN запросить цену →		Memory PCB assembly
2	RM2-9601-000CN запросить цену →		Upper high-voltage power supply PCB assembly
3	RM2-9624-000CN запросить цену →		Lower high-voltage power supply PCB assembly
6	RM2-9630-000CN запросить цену →		DC controller PCB assembly
8	RM2-9623-000CN запросить цену →		Second transfer high-voltage PCB assembly

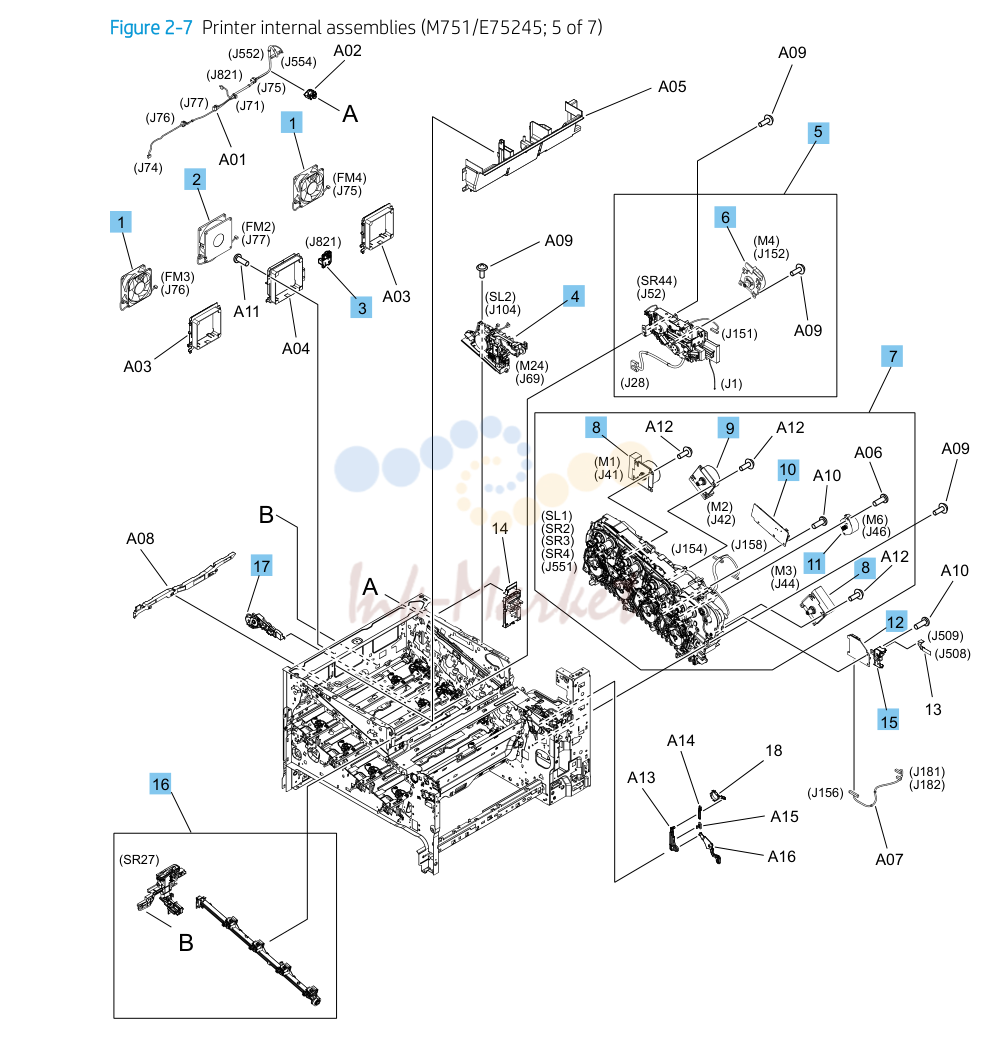

7. Parts and diagrams: Printer internal assemblies (M751/E75245; 5 of 7)

№	Артикул	Альт. артикул	Описание
1	RK2-2276-000CN запросить цену →		Fan
2	RK2-9148-000CN запросить цену →		Fan
3	RM2-9620-000CN запросить цену →		Environment sensor PCB assembly
4	RM2-1392-000CN запросить цену →		Duplexing drive assembly
5	RM2-1391-000CN запросить цену →		Fuser drive assembly
6	RM2-1456-000CN запросить цену →		Fuser motor assembly
7	RM2-1614-000CN запросить цену →		Main drive assembly
8	RM2-1612-000CN запросить цену →		Main motor assembly
9	RM2-1613-000CN запросить цену →		Main motor assembly
10	RM2-9618-000CN запросить цену →		Main connecting PCB assembly
11	RK2-6027-000CN ✓ в наличии		Motor, stepping
12	RM2-9622-000CN запросить цену →		Connecting PCB assembly
15	RC5-1656-000CN запросить цену →		Guide, PCB cable
16	RM2-1520-000CN запросить цену →		Waste toner feed assembly
17	RM2-1364-000CN запросить цену →		Waste toner gear base assembly

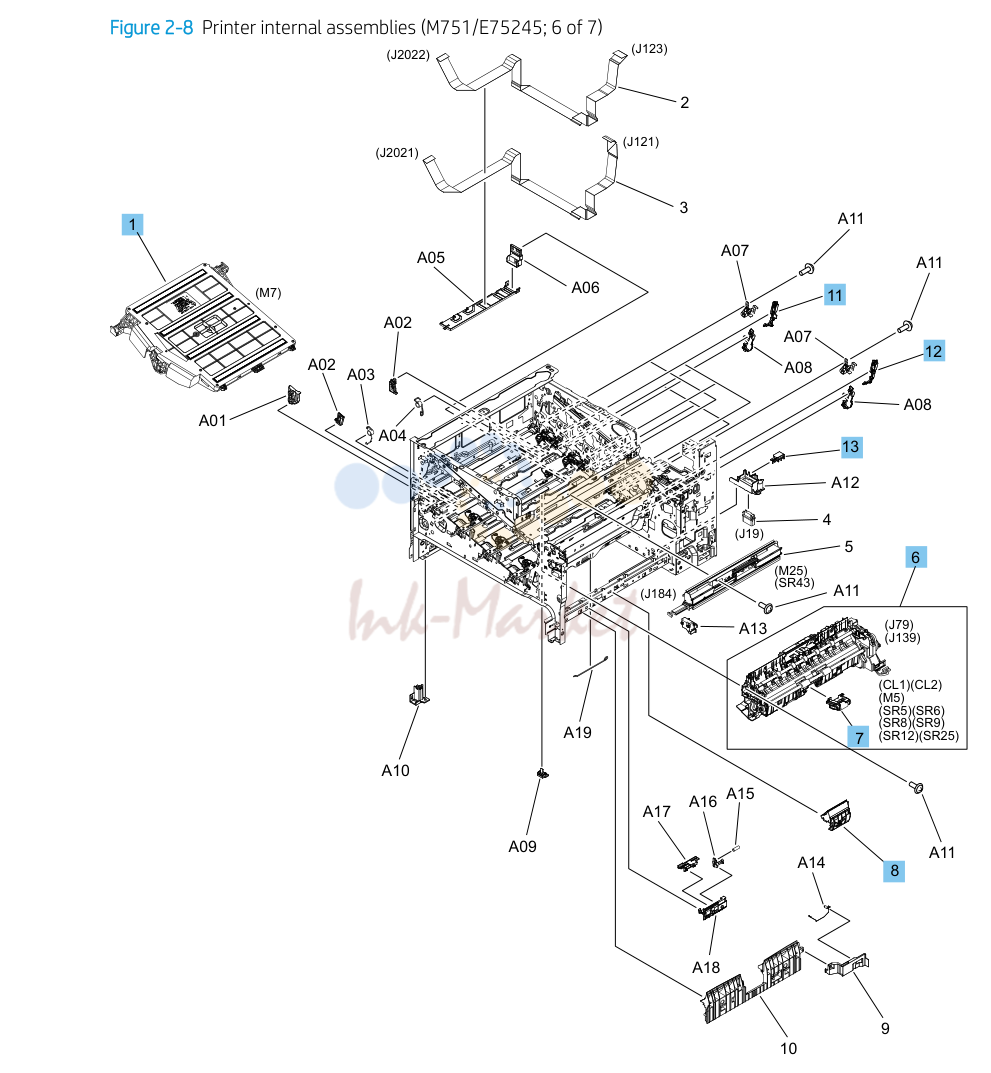

8. Parts and diagrams: Printer internal assemblies (M751/E75245; 6 of 7)

№	Артикул	Альт. артикул	Описание
1	RM2-1328-020CN запросить цену →		Laser scanner assembly
6	RM2-1393-010CN запросить цену →		Paper pickup assembly
7	RM2-1526-000CN запросить цену →		Paper pickup roller assembly
8	RM2-1526-000CN запросить цену →		Separation roller holder assembly
11	RM2-1366-000CN запросить цену →		Waste toner feed link assembly
12	RM2-1367-000CN запросить цену →		Waste toner feed link assembly
13	RC5-1681-000CN запросить цену →		Spacer, drawer holder

9. Parts and diagrams: Printer internal assemblies (M751/E75245; 7 of 7)

№	Артикул	Альт. артикул	Описание
1	RM2-1445-000CN запросить цену →		Low-voltage power supply (110V-127V)
1	RM2-1453-000CN запросить цену →		Low-voltage power supply (220V-240V)
2	RK2-9148-000CN запросить цену →		Fan
4	WG8-5935-000CN запросить цену →		IC, photointerrupter
5	RM2-1389-000CN запросить цену →		RD pressure link assembly, front
6	3WT87-67901 запросить цену →		Fuser Kit (110V)
6	3WT88-67901 запросить цену →		Fuser Kit (220V)
7	RM2-1501-000CN запросить цену →		Registration density sensor assembly
8	RM2-1390-000CN запросить цену →		RD pressure link assembly, rear
9	RM2-1504-000CN запросить цену →		Intermediate transfer belt
10	RM2-1490-000CN запросить цену →		Transfer cleaner assembly

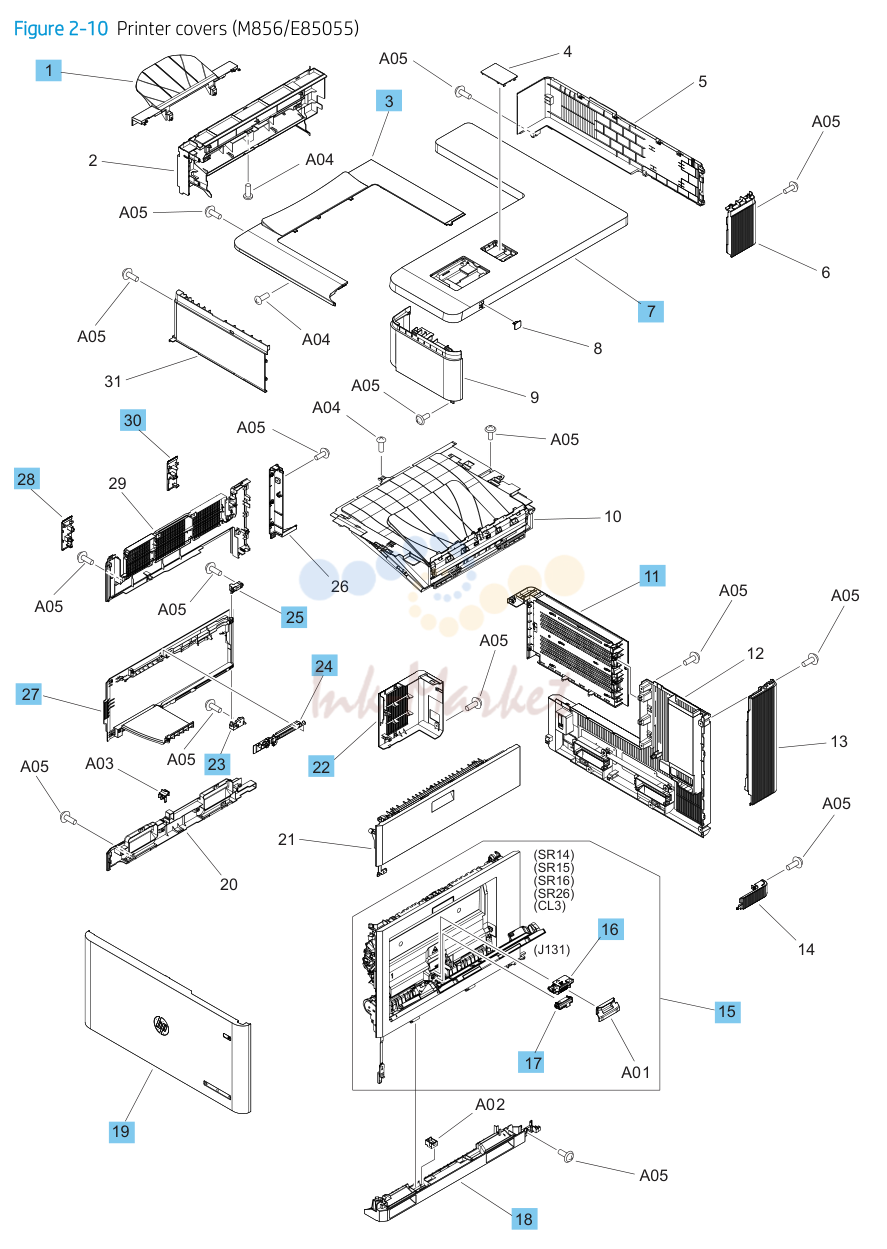

10. Figure 2-10 Printer covers (M856/E85055)

№	Артикул	Альт. артикул	Описание
1	RL2-2563-000CN запросить цену →		Tray, reverse
3	RC5-2621-000CN запросить цену →		Cover, option, upper
7	RC5-2623-000CN запросить цену →		Cover, upper
11	RM2-2683-000CN запросить цену →		Formatter cover assembly
15	RM2-3434-000CN запросить цену →		Right door assembly
16	RM2-1525-000CN запросить цену →		Tray 1 pickup roller
17	RM2-1525-000CN запросить цену →		Tray 1 separation roller
18	RM2-1376-000CN запросить цену →		Right handle assembly
19	RM2-1368-000CN запросить цену →		Front door assembly
22	RC5-2632-000CN запросить цену →		Cover, left rear
23	RC5-0801-000CN запросить цену →		Hinge, cover, left
24	RM2-1350-000CN запросить цену →		Left cover lock assembly
25	RC5-0770-000CN запросить цену →		Hinge, left door, upper
27	RM2-1351-000CN запросить цену →		Left door assembly
28	RC5-1805-000CN запросить цену →		Cover, left upper, F
30	RC5-1806-000CN запросить цену →		Cover, left upper, R

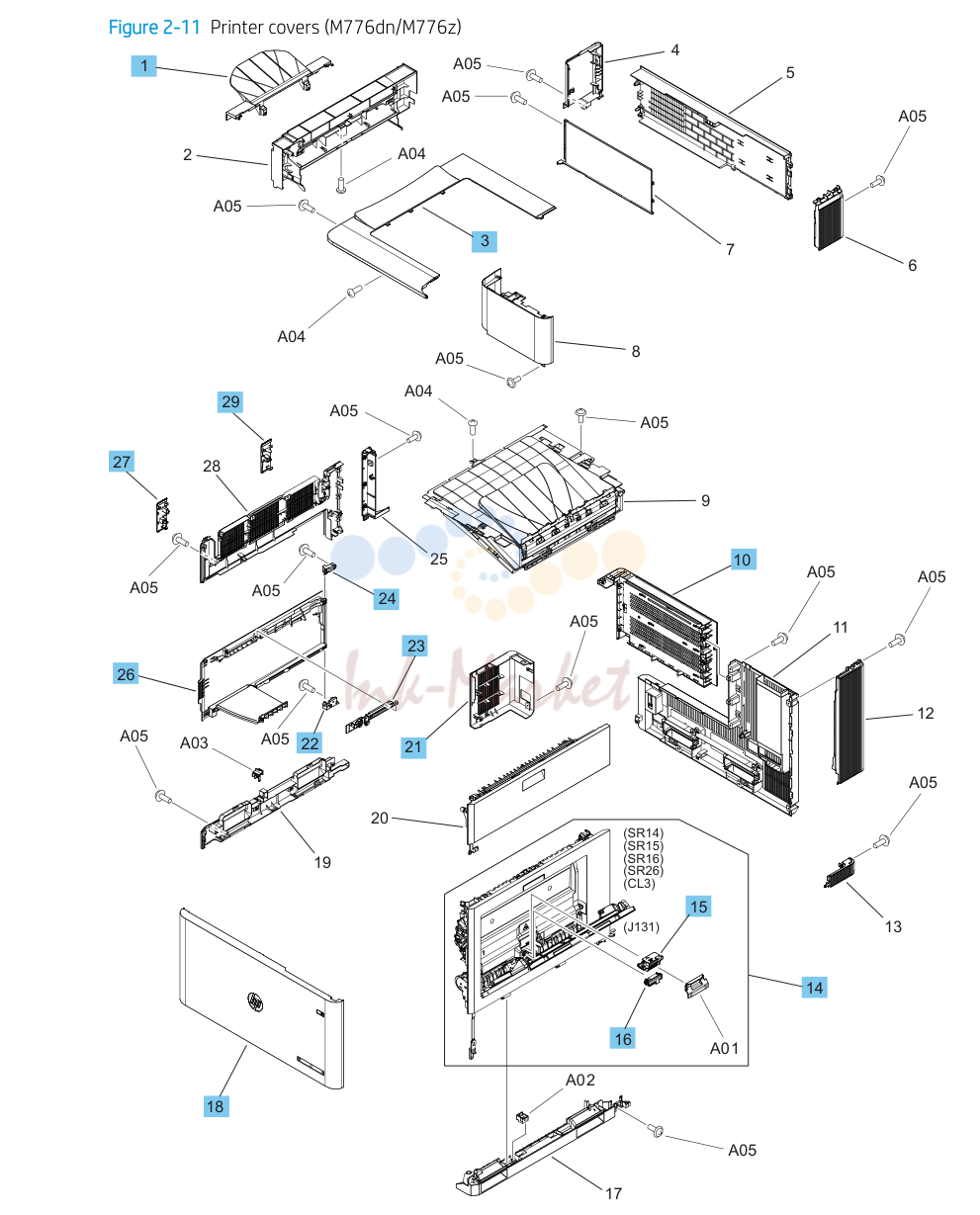

11. Parts and diagrams: Printer covers (M776dn/M776z)

№	Артикул	Альт. артикул	Описание
1	RL2-2563-000CN запросить цену →		Tray, reverse
3	RC5-2621-000CN запросить цену →		Cover, option, upper
10	RM2-2683-000CN запросить цену →		Formatter cover assembly
14	RM2-3434-000CN запросить цену →		Right door assembly
15	RM2-1525-000CN запросить цену →		Tray 1 pickup roller
16	RM2-1525-000CN запросить цену →		Tray 1 separation roller
18	RM2-1368-000CN запросить цену →		Front door assembly
21	RC5-2632-000CN запросить цену →		Cover, left rear
22	RC5-0801-000CN запросить цену →		Hinge, cover, left
23	RM2-1350-000CN запросить цену →		Left cover lock assembly
24	RC5-0770-000CN запросить цену →		Hinge, left door, upper
26	RM2-1351-000CN запросить цену →		Left door assembly
27	RC5-1805-000CN запросить цену →		Cover, left upper, F
29	RC5-1806-000CN запросить цену →		Cover, left upper, R

12. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 1 of 8)

№	Артикул	Альт. артикул	Описание
4	RM2-1340-000CN запросить цену →		Black pre-exposure assembly
5	RC5-0722-000CN запросить цену →		Arm, front door, left
6	RM2-1343-000CN запросить цену →		Cartridge upper guide assembly
7	RM2-1356-000CN запросить цену →		Black cartridge rail assembly
8	RL2-2091-000CN запросить цену →		Guide cartridge
9	RM2-2482-000CN запросить цену →		Third cartridge rail assembly
10	RM2-2480-000CN запросить цену →		Second cartridge rail assembly
11	RM2-2481-000CN запросить цену →		First cartridge rail assembly
12	RM2-2479-000CN запросить цену →		DT cartridge rail assembly

13. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 2 of 8)

№	Артикул	Альт. артикул	Описание
1	RM2-1399-010CN запросить цену →		Secondary transfer roller
2	RM2-1394-000CN запросить цену →		Cassette assembly
3	RM2-1604-000CN запросить цену →		Lifter drive assembly
4	RM2-1436-000CN запросить цену →		Size detect switch assembly
5	RM2-1605-000CN запросить цену →		Auto close assembly

14. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 4 of 8)

№	Артикул	Альт. артикул	Описание
1	RM3-7351-000CN запросить цену →		Memory PCB assembly
2	RM2-2476-000CN запросить цену →		Formatter case assembly
3	RM2-9601-000CN запросить цену →		Upper high-voltage power supply PCB assembly
4	RM2-9624-000CN запросить цену →		Lower high-voltage power supply PCB assembly
7	RM2-9930-000CN запросить цену →		DC controller PCB assembly
9	RM2-9623-000CN запросить цену →		Second transfer H.V.T. PCB assembly

15. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 5 of 8)

№	Артикул	Альт. артикул	Описание
1	RK2-2276-000CN запросить цену →		Fan
2	RK2-9148-000CN запросить цену →		Fan
3	RM2-9620-000CN запросить цену →		Environment sensor PCB assembly
5	RM2-1391-000CN запросить цену →		Fuser drive assembly
6	RM2-1456-000CN запросить цену →		Fuser motor assembly
7	RM2-1614-000CN запросить цену →		Main drive assembly
8	RM2-1612-000CN запросить цену →		Main motor assembly
9	RM2-1613-000CN запросить цену →		Main motor assembly
10	RM2-9618-000CN запросить цену →		Connecting PCB assembly
11	RK2-6027-000CN ✓ в наличии		Motor, stepping
12	RM2-9622-000CN запросить цену →		Connecting PCB assembly
14	RC5-1656-000CN запросить цену →		Guide, PCB cable
15	RC5-1055-000CN запросить цену →		Cam, coupling estrangement
16	RM2-1520-000CN запросить цену →		Waste toner auger service kit
17	RM2-1364-000CN запросить цену →		Waste toner gear base assembly

16. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 6 of 8)

№	Артикул	Альт. артикул	Описание
1	RM2-1328-020CN запросить цену →		Laser scanner assembly
4	RM2-1366-000CN запросить цену →		Waste toner feed link assembly
5	RM2-1367-000CN запросить цену →		Waste toner feed link assembly
6	RC5-1681-000CN запросить цену →		Spacer, drawer holder
9	RM2-3908-000CN запросить цену →		Paper pickup assembly
10	RM2-1526-000CN запросить цену →		Paper pickup roller assembly
11	RM2-1526-000CN запросить цену →		Separation roller holder assembly

17. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 7 of 8)

№	Артикул	Альт. артикул	Описание
1	RM2-2473-000CN запросить цену →		Low-voltage power supply (110V-127V)
1	RM2-2474-000CN запросить цену →		Low-voltage power supply (220V-240V)
2	RK2-9148-000CN запросить цену →		Fan
3	WG8-5935-000CN запросить цену →		IC, photointerrupter
5	RM2-1390-000CN запросить цену →		RD pressure link assembly, rear
6	4YL16-67901 запросить цену →		Fuser kit (110V)
6	4YL17-67901 запросить цену →		Fuser kit (220V)
7	RM2-1501-000CN запросить цену →		Registration density sensor assembly, front
8	RM2-1389-000CN запросить цену →		RD pressure link assembly, front
9	RM2-1504-000CN запросить цену →		Intermediate transfer belt assembly
10	RM2-1490-000CN запросить цену →		Transfer cleaner assembly

18. Parts and diagrams: Printer internal assemblies (M856/E85055, M776dn/M776z; 8 of 8)

№	Артикул	Альт. артикул	Описание
1	RK2-9148-000CN запросить цену →		Fan
3	RM2-9921-000CN запросить цену →		Duplexing controller PCB assembly
4	RM2-1763-000CN запросить цену →		Toggle rear assembly
5	RM2-1777-000CN запросить цену →		Paper delivery assembly
6	RM2-1764-000CN запросить цену →		Toggle front assembly
9	RM2-2690-000CN запросить цену →		Duplexing reverse guide assembly

19. Figure 2-20 Printer covers (M776zs)

№	Артикул	Альт. артикул	Описание
1	RC5-2734-000CN запросить цену →		Cover, paper delivery
2	RC5-2732-000CN запросить цену →		Cover, front
3	RC5-2728-000CN запросить цену →		Cover, paper delivery, front
4	RM2-1782-000CN запросить цену →		Rear delivery cover assembly
5	RC5-2731-000CN запросить цену →		Cover, main
7	RC5-2730-000CN запросить цену →		Cover, rear upper
8	RC5-2735-000CN запросить цену →		Cover, rear right, upper
9	RC5-2733-000CN запросить цену →		Cover, right upper
10	RM2-2661-000CN запросить цену →		Right front cover assembly
12	RM2-2683-000CN запросить цену →		Formatter cover assembly
16	RM2-3434-000CN запросить цену →		Right door assembly
17	RM2-1525-000CN запросить цену →		Tray 1 pickup roller
18	RM2-1525-000CN запросить цену →		Tray 1 separation roller
19	RM2-2660-000CN запросить цену →		Right handle assembly
20	RM2-1368-000CN запросить цену →		Front door assembly
22	RM2-1785-000CN запросить цену →		Right upper door assembly
23	RC5-2632-000CN запросить цену →		Cover, left rear
24	RC5-0801-000CN запросить цену →		Hinge, cover, left
25	RM2-1350-000CN запросить цену →		Left cover lock assembly
26	RC5-0770-000CN запросить цену →		Hinge, left door, upper
28	RM2-1351-000CN запросить цену →		Left door assembly
29	RC5-1805-000CN запросить цену →		Cover, left upper, F
31	RC5-1806-000CN запросить цену →		Cover, left upper, R

20. Parts and diagrams: Printer internal assemblies (M776zs; 1 of 9)

№	Артикул	Альт. артикул	Описание
4	RM2-1340-000CN запросить цену →		Black pre-exposure assembly
5	RC5-0722-000CN запросить цену →		Arm, front door, left
6	RM2-1343-000CN запросить цену →		Cartridge upper guide assembly
7	RM2-1356-000CN запросить цену →		Black cartridge rail assembly
8	RL2-2091-000CN запросить цену →		Guide, cartridge
9	RM2-2682-000CN запросить цену →		Third cartridge rail assembly
10	RM2-2480-000CN запросить цену →		Second cartridge rail assembly
11	RM2-2681-000CN запросить цену →		First cartridge rail assembly
12	RM2-2479-000CN запросить цену →		DT Cartridge rail assembly

21. Parts and diagrams: Printer internal assemblies (M776zs; 2 of 9)

№	Артикул	Альт. артикул	Описание
1	RM2-1399-010CN запросить цену →		Second transfer, roller assembly
2	RM2-1394-000CN запросить цену →		Cassette Assembly
3	RM2-1604-000CN запросить цену →		Lifter drive assembly
4	RM2-1436-000CN запросить цену →		Size detect switch assembly
5	RM2-1605-000CN запросить цену →		Auto close assembly

22. Parts and diagrams: Printer internal assemblies (M776zs; 4 of 9)

№	Артикул	Альт. артикул	Описание
1	RM3-7351-000CN запросить цену →		Memory PCB assembly
2	RM2-2476-000CN запросить цену →		Formatter case assembly
3	RM2-9601-000CN запросить цену →		Upper high voltage power supply PCB assembly
4	RM2-9624-000CN запросить цену →		Lower high voltage power supply PCB assembly
7	RM2-9931-000CN запросить цену →		DC controller PCB assembly
9	RM2-9623-000CN запросить цену →		Second transfer H.V.T. PCB assembly

23. Parts and diagrams: Printer internal assemblies (M776zs; 5 of 9)

№	Артикул	Альт. артикул	Описание
1	RK2-2276-000CN запросить цену →		Fan
2	RK2-9148-000CN запросить цену →		Fan
3	RM2-9620-000CN запросить цену →		Environment sensor PCB assembly
5	RM2-1391-000CN запросить цену →		Fuser drive assembly
6	RM2-1456-000CN запросить цену →		Fuser motor assembly
7	RM2-1614-000CN запросить цену →		Main drive assembly
8	RM2-1612-000CN запросить цену →		Main motor assembly
9	RM2-1613-000CN запросить цену →		Main motor assembly
10	RM2-9618-000CN запросить цену →		Main connecting PCB assembly
11	RK2-6027-000CN ✓ в наличии		Motor, stepping
12	RM2-9622-000CN запросить цену →		Connecting PCB assembly
14	RC5-1656-000CN запросить цену →		Guide, PCB cable
15	RC5-1055-000CN запросить цену →		Cam, coupling estrangement
16	RM2-1520-000CN запросить цену →		Waste toner auger service kit
17	RM2-1364-000CN запросить цену →		Waste toner gear base assembly

24. Parts and diagrams: Printer internal assemblies (M776zs; 6 of 9)

№	Артикул	Альт. артикул	Описание
1	RM2-1328-020CN запросить цену →		Laser scanner assembly
4	RM2-1366-000CN запросить цену →		Waste toner feed link assembly
5	RM2-1367-000CN запросить цену →		Waste toner feed link assembly
6	RC5-1681-000CN запросить цену →		Spacer, drawer holder
9	RM2-3908-000CN запросить цену →		Paper pickup assembly
10	RM2-1526-000CN запросить цену →		Paper pickup roller assembly
11	RM2-1526-000CN запросить цену →		Separation roller holder assembly

25. Parts and diagrams: Printer internal assemblies (M776zs; 7 of 9)

№	Артикул	Альт. артикул	Описание
1	RM2-2473-000CN запросить цену →		Low voltage power supply assembly
1	RM2-2474-000CN запросить цену →		Low voltage power supply assembly
2	RK2-9148-000CN запросить цену →		Fan
3	WG8-5935-000CN запросить цену →		IC, photointerrupter
5	RM2-1390-000CN запросить цену →		RD pressure link assembly, rear
6	4YL16-67901 запросить цену →		Fuser kit (110V)
6	4YL17-67901 запросить цену →		Fuser kit (220V)
7	RM2-1501-000CN запросить цену →		Registration density sensor assembly
8	RM2-1389-000CN запросить цену →		RD pressure link assembly, front
9	RM2-1504-000CN запросить цену →		Intermediate transfer belt assembly
10	RM2-1490-000CN запросить цену →		Transfer cleaner assembly

26. Parts and diagrams: Printer internal assemblies (M776zs; 8 of 9)

№	Артикул	Альт. артикул	Описание
1	RK2-9148-000CN запросить цену →		Fan
3	RM3-7380-000CN запросить цену →		Duplexing controller PCB assembly
4	RM2-1763-000CN запросить цену →		Toggle rear assembly
5	RM2-1786-000CN запросить цену →		Paper delivery assembly
6	RM2-1764-000CN запросить цену →		Toggle front assembly

27. Parts and diagrams: Printer internal assemblies (M776zs; 9 of 9)

№	Артикул	Альт. артикул	Описание
1	RC5-4834-000CN запросить цену →		Cover, rear, small
2	RC5-4840-000CN запросить цену →		Cover, latch
3	RC5-4842-000CN запросить цену →		Cap, cover, rear
4	RC5-4887-000CN запросить цену →		Cover, rail
5	RC5-4905-000CN запросить цену →		Tray, wire sub
6	RM2-2432-000CN запросить цену →		Paper feed guide assembly, upper
7	RM2-2434-000CN запросить цену →		Entrance guide assembly, upper
8	RM2-2438-000CN запросить цену →		Front cover assembly
9	RM2-2450-000CN запросить цену →		Stack tray assembly
10	RM2-2452-000CN запросить цену →		Height wall assembly

28. Parts and diagrams: Printer internal assemblies (inner finisher; 1 of 3)

№	Артикул	Альт. артикул	Описание
1	RM3-7323-000CN запросить цену →		Staple stacker PCB assembly
2	FM1-F201-000CN запросить цену →		Estrangement solenoid assembly
3	FK4-2060-000CN запросить цену →		Motor stepping
4	RM2-2526-000CN запросить цену →		Push assembly, rear
5	FM1-D645-000CN запросить цену →		Staple mount assembly
6	WG8-5783-000CN запросить цену →		IC, photo-interrupter, LG248NL1A
7	RM2-2453-000CN запросить цену →		Staple assembly
8	RM2-2460-000CN запросить цену →		Push assembly, front
9	FM1-C426-000CN запросить цену →		Paddle drive assembly
10	FM1-E959-000CN запросить цену →		Cable, interlock
11	FM1-C439-000CN запросить цену →		Height tray motor assembly

29. Parts and diagrams: Printer internal assemblies (inner finisher; 2 of 3)

№	Артикул	Альт. артикул	Описание
1	RM2-2458-000CN запросить цену →		Processing tray assembly
2	FM1-H670-000CN запросить цену →		Return belt unit
3	FM1-C422-000CN запросить цену →		Paddle unit

30. Parts and diagrams: Printer internal assemblies (inner finisher; 3 of 3)

№	Артикул	Альт. артикул	Описание
1	RM2-2442-000CN запросить цену →		Latch assembly
2	RC5-4839-000CN запросить цену →		Handle, release
3	RM2-2444-000CN запросить цену →		Cable duct assembly

31. Parts and diagrams: 550-sheet tray components

№	Артикул	Альт. артикул	Описание
3	RK2-9410-000CN запросить цену →		Motor, stepping, DC
7	RM2-1717-000CN запросить цену →		Paper pickup assembly
8	RM2-1526-000CN запросить цену →		Paper pickup roller assembly
9	RM2-1526-000CN запросить цену →		Separation roller holder assembly
12	RM2-1706-000CN запросить цену →		Cassette assembly
15	RM2-1703-000CN запросить цену →		Lifter drive assembly
16	RM2-1711-000CN запросить цену →		Size detect switch assembly
17	RM2-1760-000CN запросить цену →		Auto-close assembly

32. Parts and diagrams: 2x550-sheet tray components

№	Артикул	Альт. артикул	Описание
1	RM2-1717-000CN запросить цену →		Paper pickup assembly
2	RM2-1526-000CN запросить цену →		Paper pickup roller assembly
3	RM2-1526-000CN запросить цену →		Separation roller holder assembly
5	RM2-1720-000CN запросить цену →		Cassette assembly
6	RM2-1706-000CN запросить цену →		Cassette assembly
12	RM2-1704-000CN запросить цену →		Lifter drive assembly
13	RM2-1711-000CN запросить цену →		Size detect switch assembly
14	RM2-1760-000CN запросить цену →		Auto-close assembly

33. Parts and diagrams: 2x550-sheet paper tray internal assemblies (2 of 2)

№	Артикул	Альт. артикул	Описание
1	RM2-1730-000CN запросить цену →		Paper feed assembly
2	RM2-1741-000CN запросить цену →		Paper pickup assembly
3	RM2-1526-000CN запросить цену →		Paper pickup roller assembly
4	RM2-1526-000CN запросить цену →		Separation roller holder assembly
5	RM2-1717-000CN запросить цену →		Paper pickup assembly
6	RM2-1748-000CN запросить цену →		Right tray assembly
7	RM2-1743-000CN запросить цену →		Left tray assembly
12	RM2-1734-000CN запросить цену →		Auto-close assembly
13	RM2-1736-000CN запросить цену →		Lifter drive assembly

34. Parts and diagrams: High-capacity input (HCI) tray internal assemblies (2 of 2)

№	Артикул	Альт. артикул	Описание
1	RM2-9887-000CN запросить цену →		Paper deck controller PCB assembly
3	RK2-9410-000CN запросить цену →		Motor, stepping, DC
4	RK2-7818-000CN запросить цену →		Motor, stepping, DC
