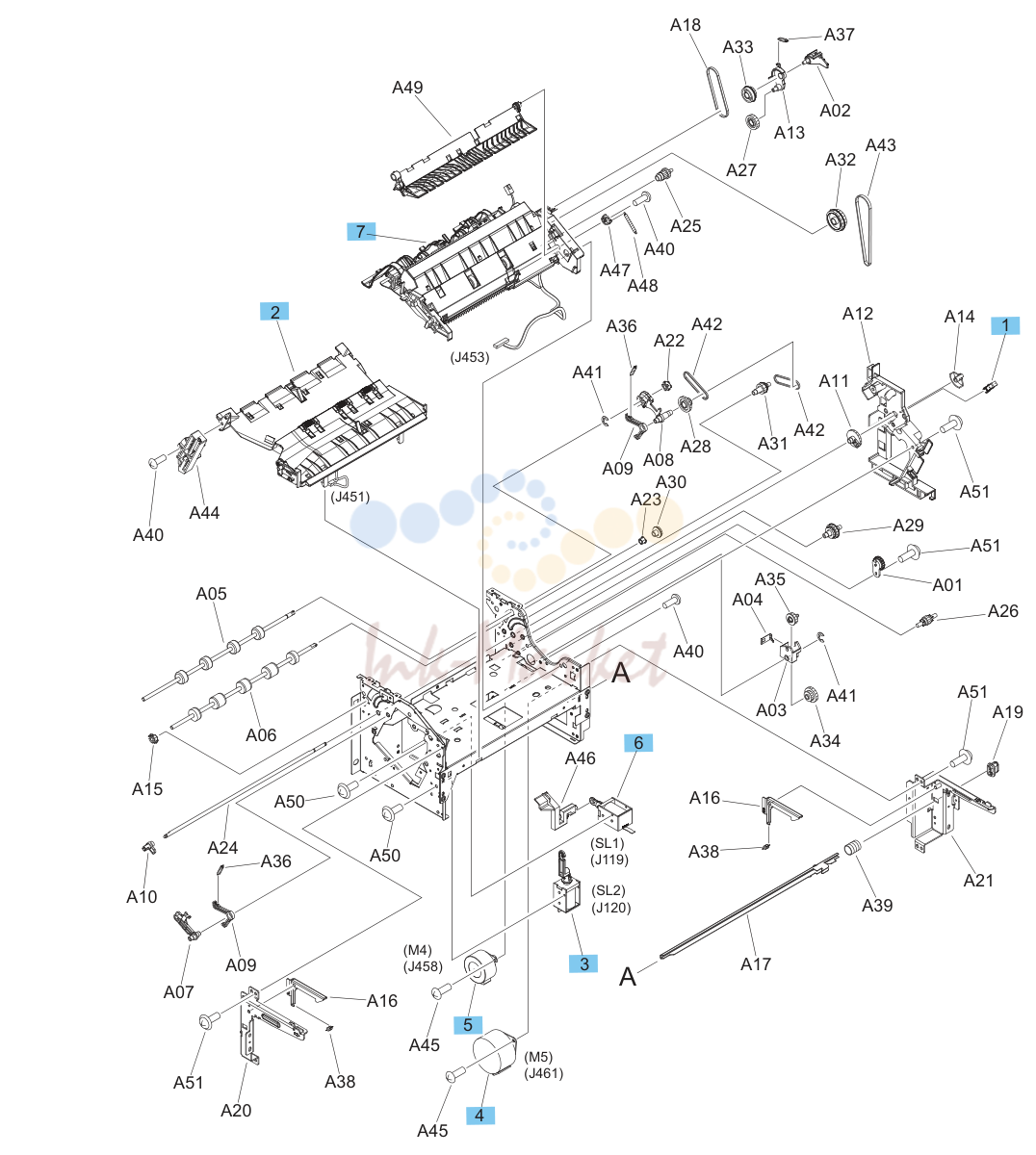

• 22. Stapling mailbox assemblies (1 of 2)

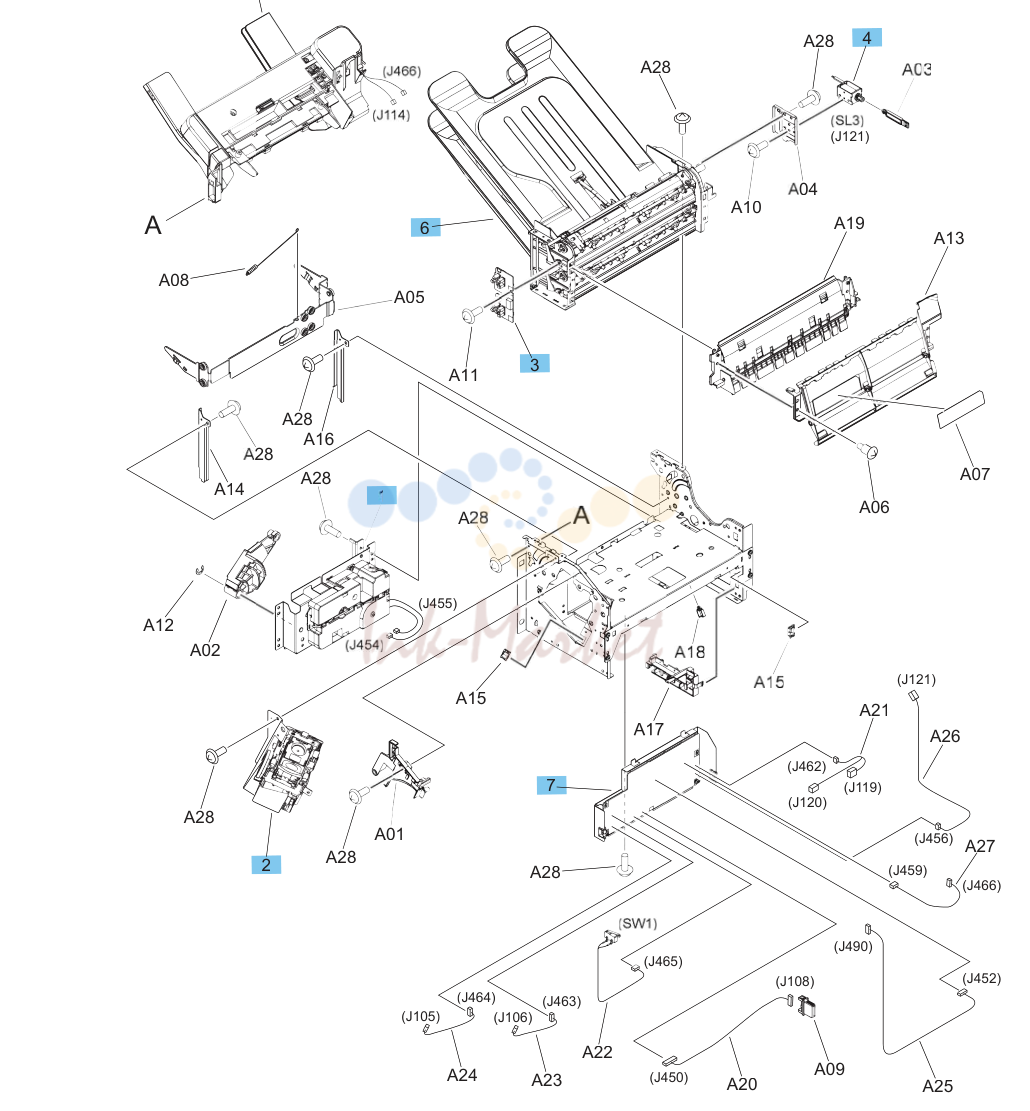

• 23. Stapling mailbox assemblies (2 of 2)

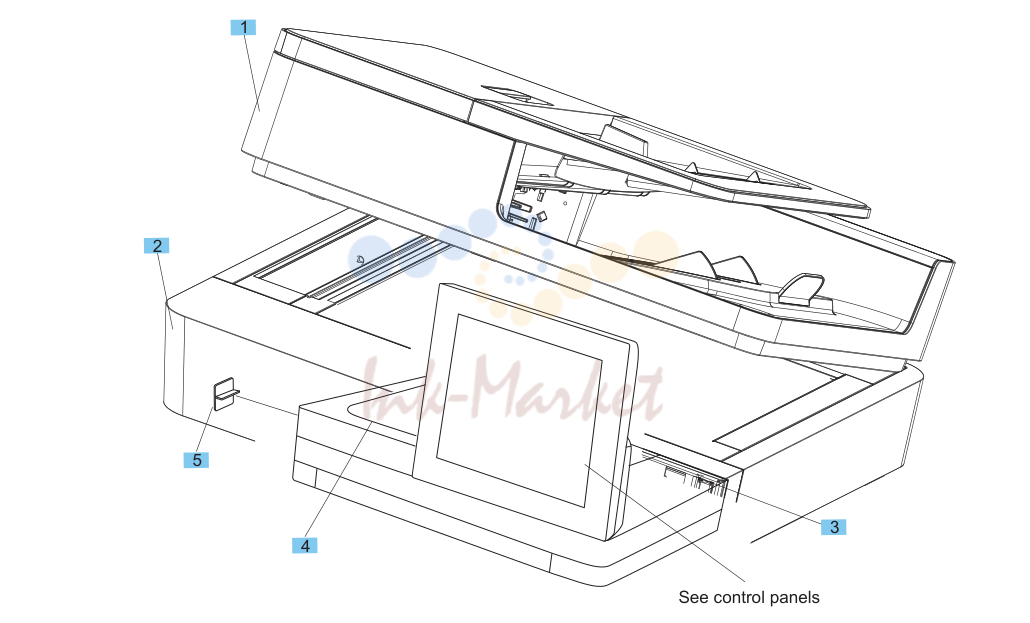

1. Document feeder and scanner assemblies

№	Артикул	Альт. артикул	Описание
1	CZ248-67916		Kit, document feeder, complete with white backing (M680)
2	CZ248-67915 ✓ в наличии		Kit, image scanner assembly, complete with white backing (M680)
3	5042-9118 запросить цену →		Cover, control panel access (M680)
4	5851-5361 запросить цену →		Cover, HIP (M680)
5	5851-5360 запросить цену →		Cover, USB (M680)
1			When the document feeder assembly is replaced, use the Service menu to set the Document feeder Kit Interval, ADF Count, and Clean
2			When the image scanner assembly is replaced, use the Service menu to set the Flatbed Count value to zero.

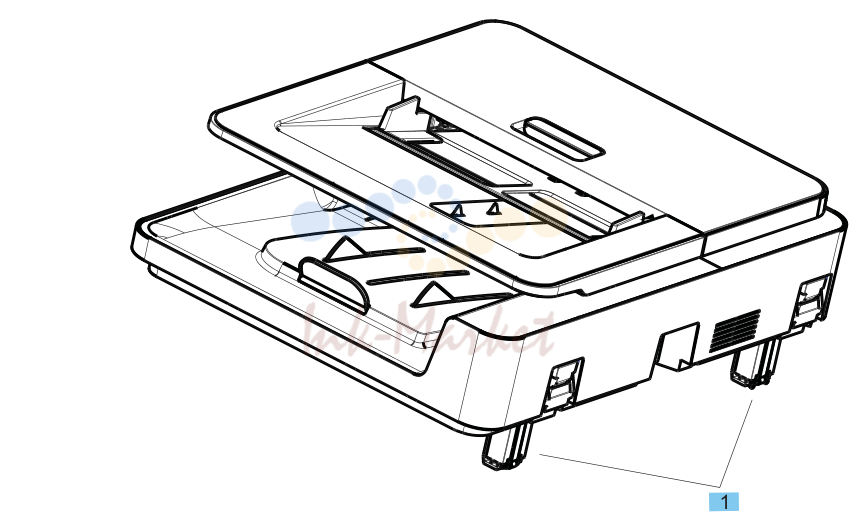

2. Document feeder assemblies

№	Артикул	Альт. артикул	Описание
1	CC355-40013		Cover, document-feeder roller (M680)
2			Kit, ADF roller maintenance (M680) L2725-60002
3	5851-4879 ✓ в наличии		Kit, ADF separation pad spring (M680)
4	5851-5022 запросить цену →		Kit, background selector for backside scan (M680)
5	5851-4998 ✓ в наличии		Kit, document feeder mylar strips (M680)

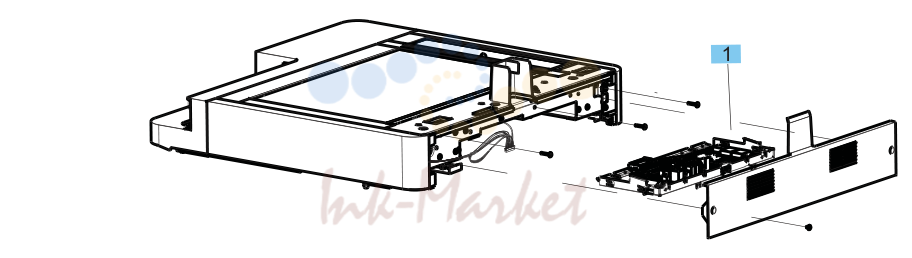

3. Scan control board (SCB)

№	Артикул	Альт. артикул	Описание
1	RC3-3948-000CN запросить цену →		Cover, HIP (M651)
2	RC3-5550-000CN запросить цену →		Cover, right front, upper (M651)
3	RC3-5551-000CN запросить цену →		Cover, right front
4	RC3-5553-000CN запросить цену →		Cover, upper
5	RC3-5555-000CN запросить цену →		Cover, face-down, left
6	RC3-5556-000CN запросить цену →		Cover, face-down, rear
7	RM2-0392-000CN запросить цену →		Cover, front face-down
8	RC3-5625-000CN запросить цену →		Grip, left front
9	RC3-5626-000CN запросить цену →		Grip, left rear
10	RC3-5627-000 запросить цену →		Cover, upper left
11	RC3-5628-000CN запросить цену →		Cover, right rear
12	RC3-5629-000CN запросить цену →		Cover, left
13	RC3-5631-000CN запросить цену →		Tray, face-down
14	RC3-5632-000CN запросить цену →		Cover, left rear
15	RM2-0200-000CN запросить цену →		Assembly, front door
16	RM2-0202-000CN запросить цену →		Cover, rear (M651)
17	RM2-0210-000CN запросить цену →		Assembly, right handle cover
18	RM2-0402-000CN запросить цену →		Assembly, switch button
19	5851-5136 запросить цену →		Cover, USB

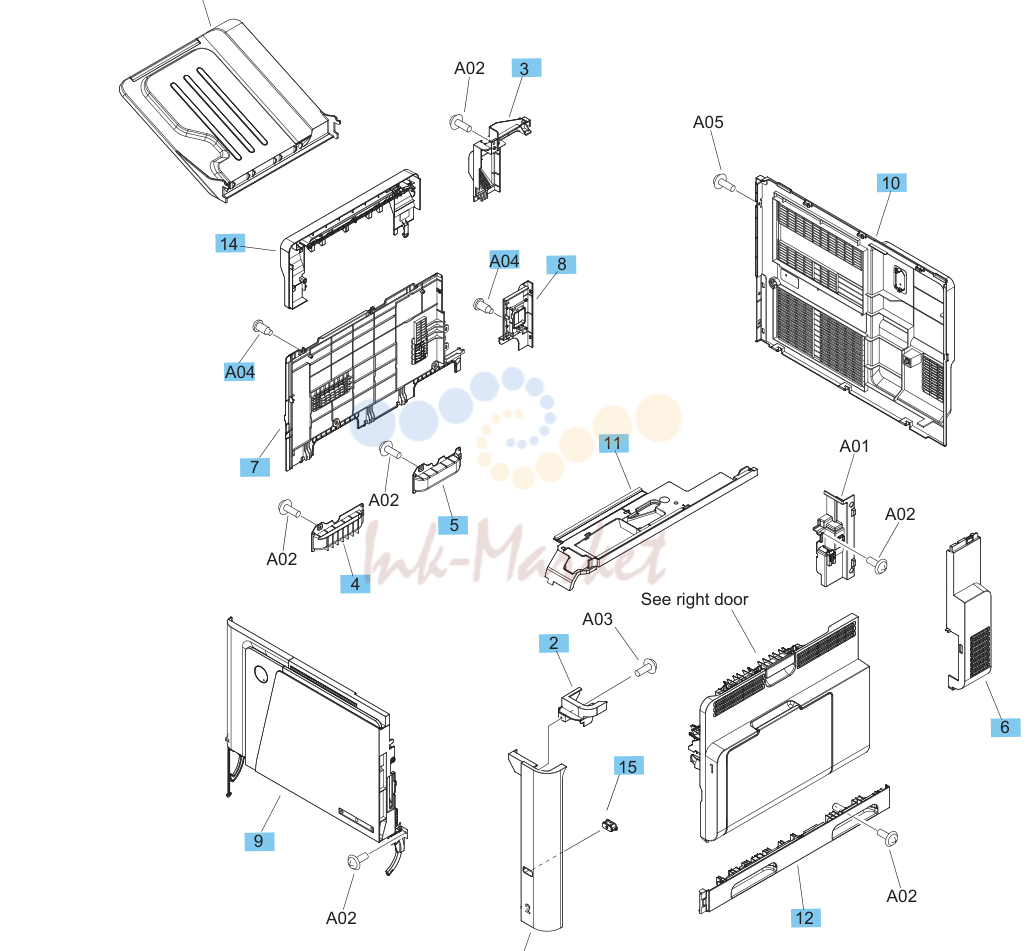

4. Covers (M680)

№	Артикул	Альт. артикул	Описание
1	RC3-5551-000CN запросить цену →		Cover, right front
2	RC3-5582-000CN запросить цену →		Cover, right front, upper (M680)
3	RC3-5593-000CN запросить цену →		Cover, fan (M680)
4	RC3-5625-000CN запросить цену →		Grip, left front
5	RC3-5626-000CN запросить цену →		Grip, left rear
6	RC3-5628-000CN запросить цену →		Cover, right rear
7	RC3-5629-000CN запросить цену →		Cover, left
8	RC3-5632-000CN запросить цену →		Cover, left rear
9	RM2-0200-000CN запросить цену →		Assembly, front door
10	RM2-0205-000CN запросить цену →		Cover, rear (M680)
11	RM2-0206-000CN запросить цену →		Assembly, intermediate cover
12	RM2-0210-000CN запросить цену →		Assembly, right handle cover
13	RM2-0214-000CN запросить цену →		Bin, standard output
14	CZ248-67912 запросить цену →		Bezel, output bin (M680)
15	RM2-0402-000CN запросить цену →		Assembly, switch button

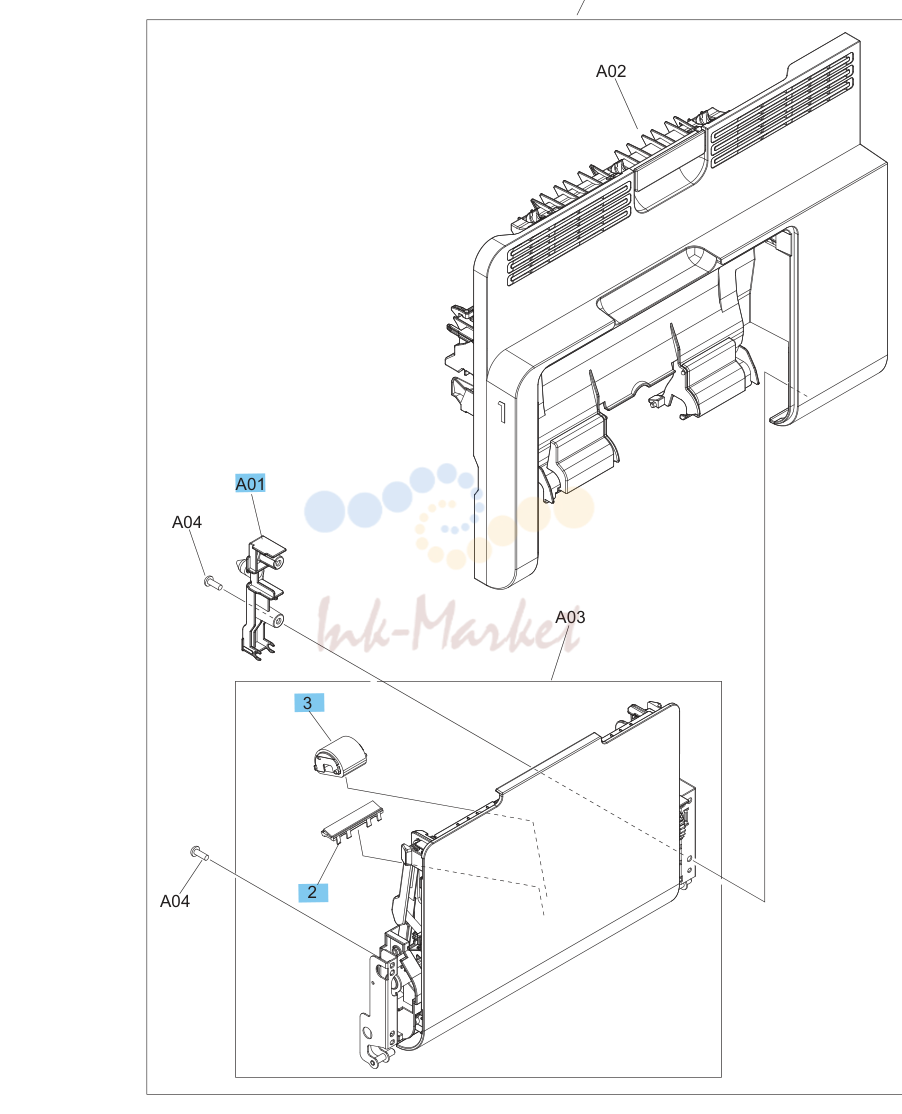

5. Right door

№	Артикул	Альт. артикул	Описание
1	RM2-0208-000CN запросить цену →		Assembly, right door
2	RL1-1937-000CN запросить цену →		Pad, Tray 1 separation
3	CC493-67906 запросить цену →		Kit, Tray 1 roller

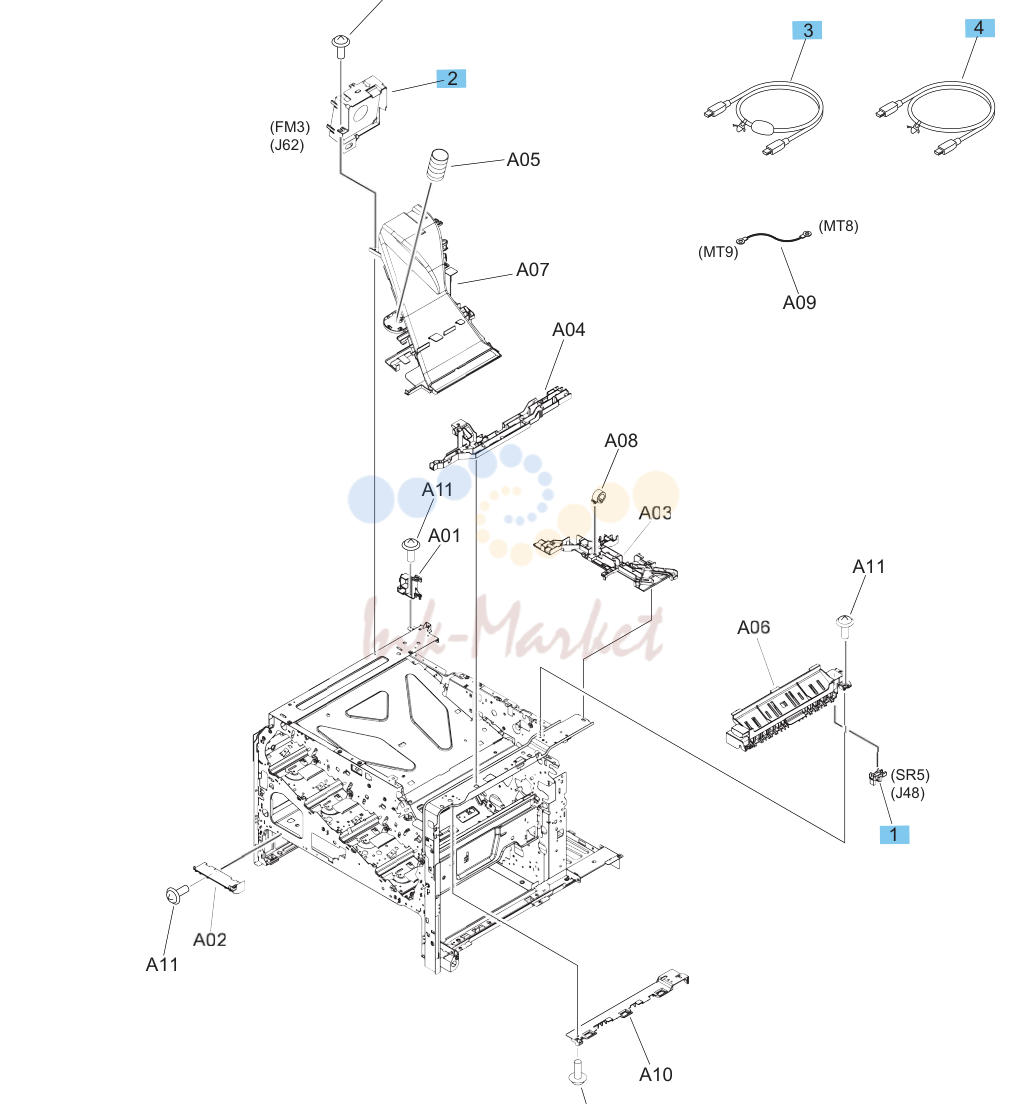

6. Internal assemblies

№	Артикул	Альт. артикул	Описание
1	WG8-5935-000CN запросить цену →		Photointerrupter
2	RM1-5501-000CN запросить цену →		Assembly, paper-delivery fan (M651)
3	RK2-5077-000CN запросить цену →		Cable, USB, IS
4	RK2-5078-000CN запросить цену →		Cable, USB, SH

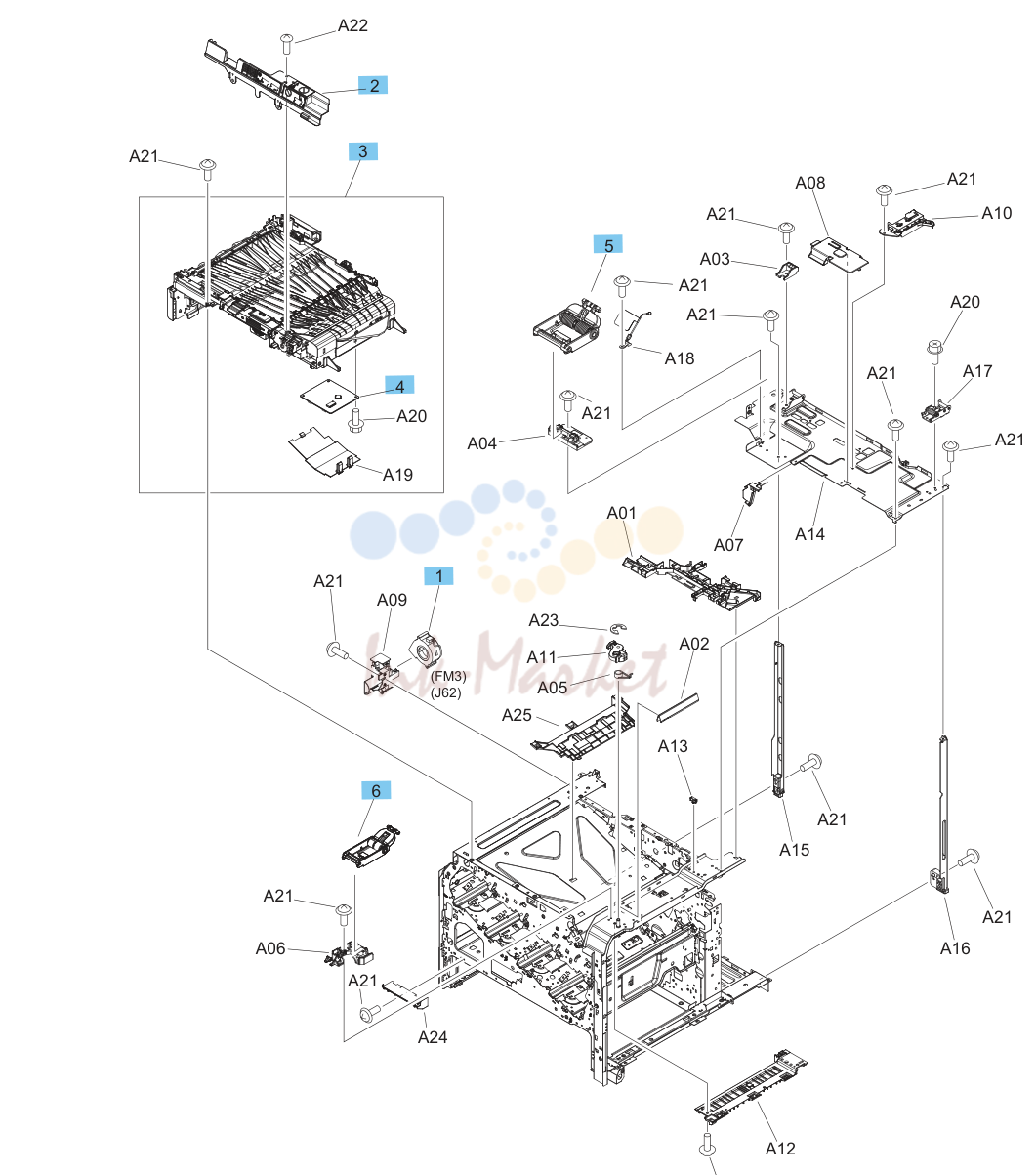

7. Internal assemblies (M680)

№	Артикул	Альт. артикул	Описание
1	RK2-2575-000CN запросить цену →		Assembly, paper-delivery fan (M680)
2	RL1-3976-000CN запросить цену →		Assembly, IPTU inner cover
3	RM2-0216-000CN запросить цену →		Assembly, intermediate paper feed
4	RM2-0474-000CN запросить цену →		Assembly, IPTU driver PCA
5	RM1-5616-000 запросить цену →		Assembly, scissors hinge, left
6	RM2-5771-000CN запросить цену →		Assembly, scissors hinge, right

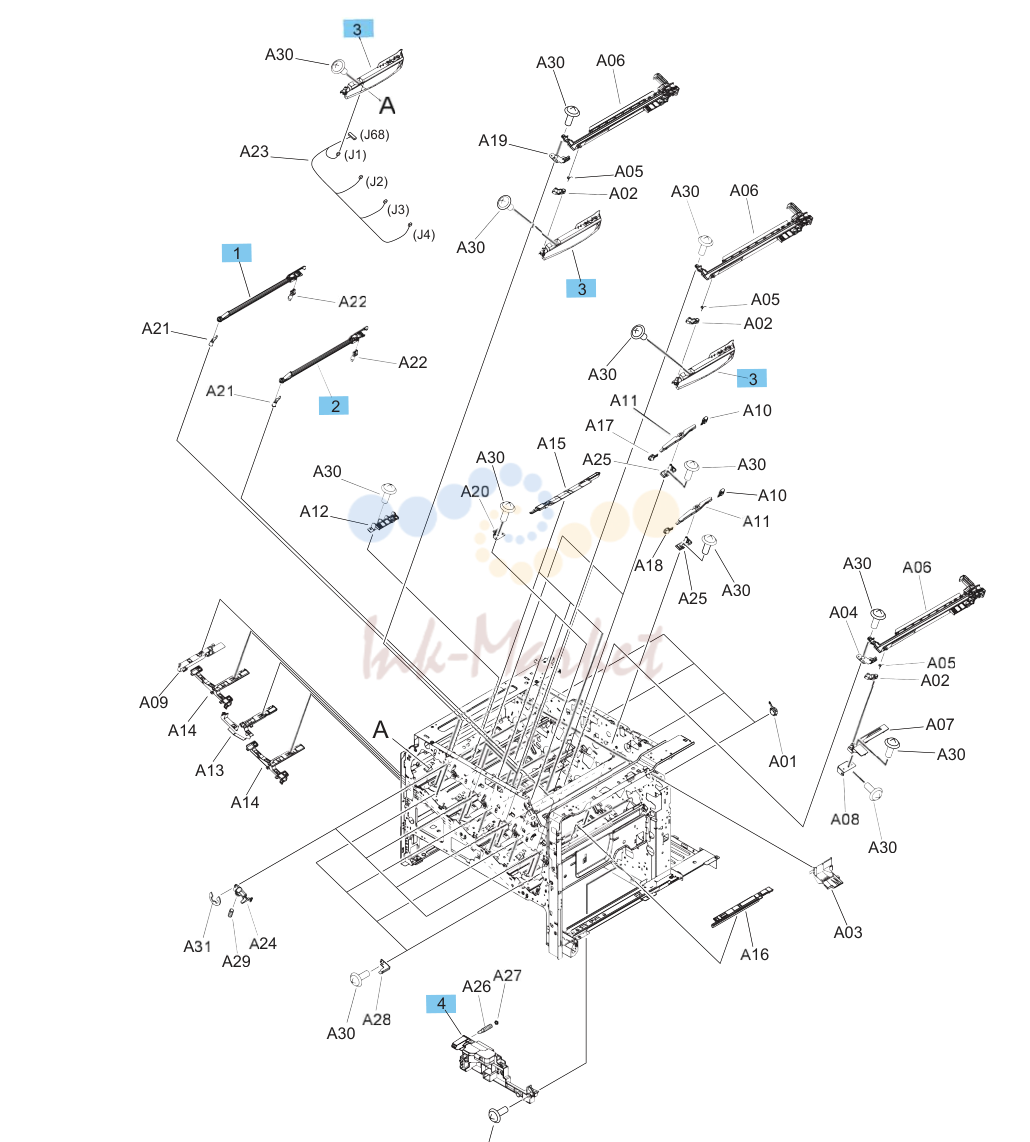

8. Internal assemblies (1 of 6)

№	Артикул	Альт. артикул	Описание
1	RM1-5488-000CN запросить цену →		Assembly, shutter
2	RM1-5489-000CN запросить цену →		Assembly, shutter
3	RM1-5771-000CN запросить цену →		Assembly, toner remain PCA
4	RM1-5913-000CN запросить цену →		Assembly, lifter base

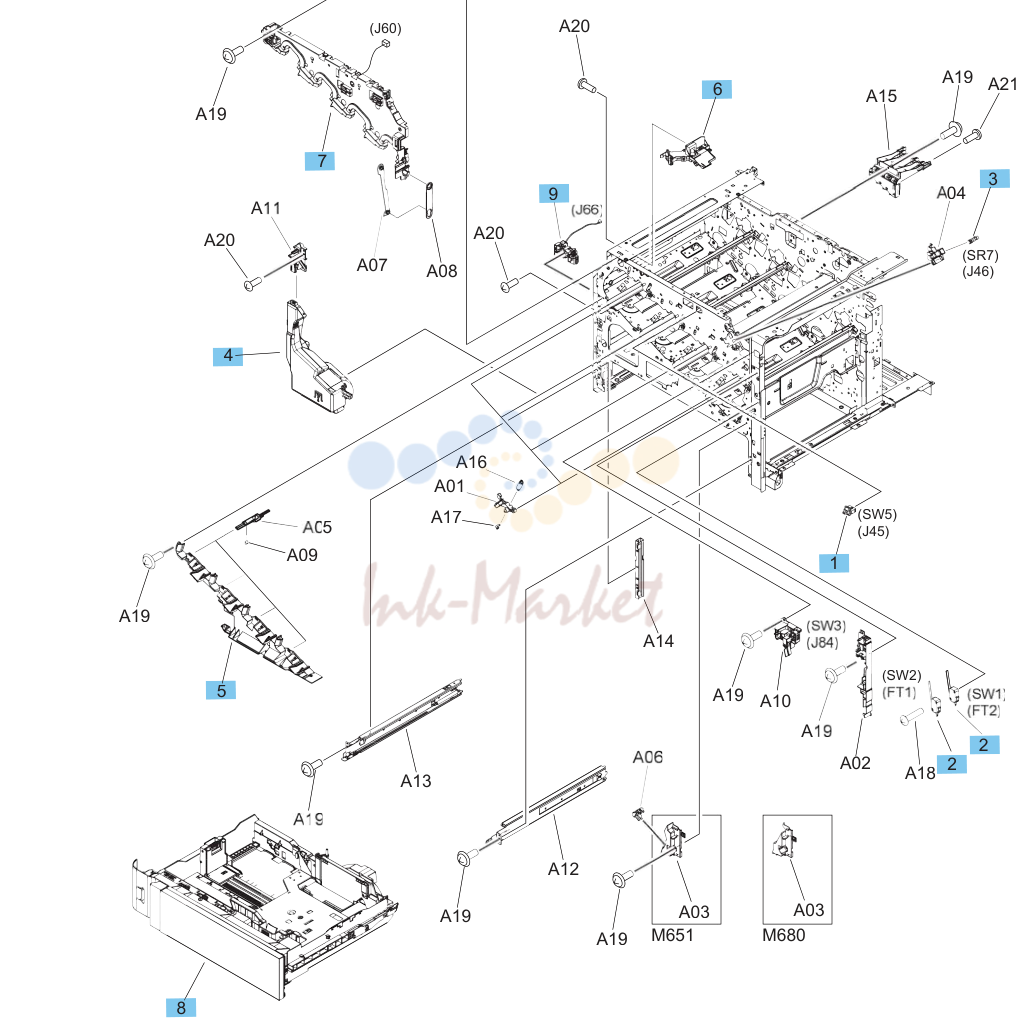

9. Internal assemblies (2 of 6)

№	Артикул	Альт. артикул	Описание
1	WC2-5637-000CN запросить цену →		Switch, push
2	WC4-5303-000CN запросить цену →		Switch
3	WG8-5935-000CN запросить цену →		Photointerrupter
4	CC493-67913 запросить цену →		Kit, toner collection unit
5	RM1-5598-000CN запросить цену →		Assembly, front inner cover lower
6	RM2-0399-000CN запросить цену →		Assembly, residual-toner transfer
7	RM2-0219-000CN запросить цену →		Assembly, front inner cover upper
8	RM2-0340-000CN запросить цену →		Tray
9	RM2-0397-000CN запросить цену →		Sensor, residual toner full

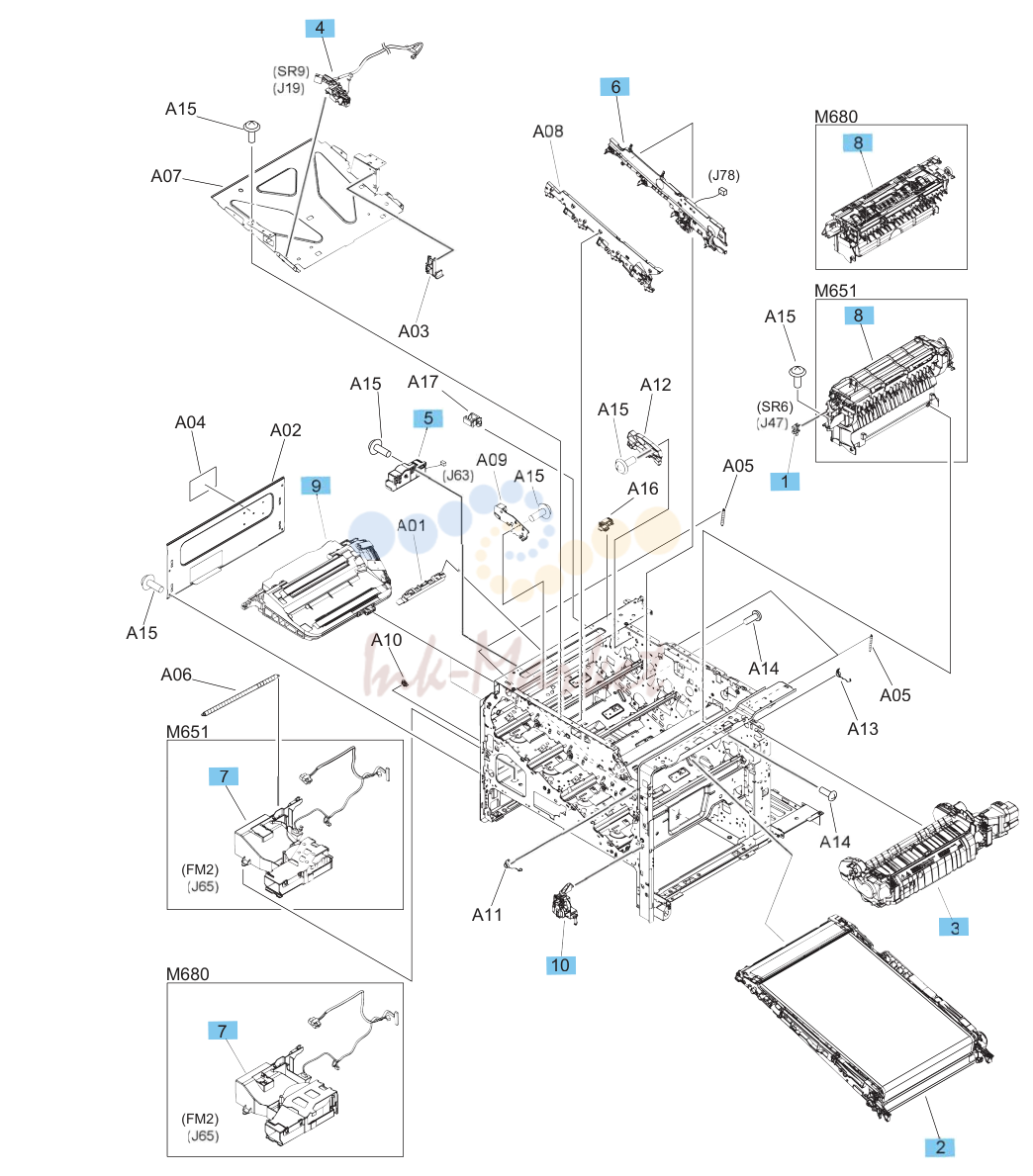

10. Internal assemblies (3 of 6)

№	Артикул	Альт. артикул	Описание
1	WG8-5935-000CN запросить цену →		Photointerrupter
2	CC493-67909 ✓ в наличии		Kit, intermediate transfer belt (includes secondary transfer roller)
3	CC493-67911 запросить цену →		Kit, fuser replacement, 110V
3	CC493-67912 запросить цену →		Kit, fuser replacement, 220V
4	RM1-5604-000CN запросить цену →		Assembly, position detect
5	RM1-5605-010CN запросить цену →		Assembly, residual-toner-feed motor
6	RM2-0500-000CN запросить цену →		Assembly, rear pre-exposure
7	RM2-0212-000CN запросить цену →		Assembly, cartridge fan (M651)
7	RM2-0213-000CN запросить цену →		Assembly, cartridge fan (M680)
8	RM2-0223-000CN запросить цену →		Assembly, paper-delivery (M651)
8	RM1-5615-000CN запросить цену →		Assembly, paper-delivery (M680)
9	CZ248-67913 запросить цену →		Kit, laser scanner assembly
10	RM2-0386-000CN запросить цену →		Assembly, main switch

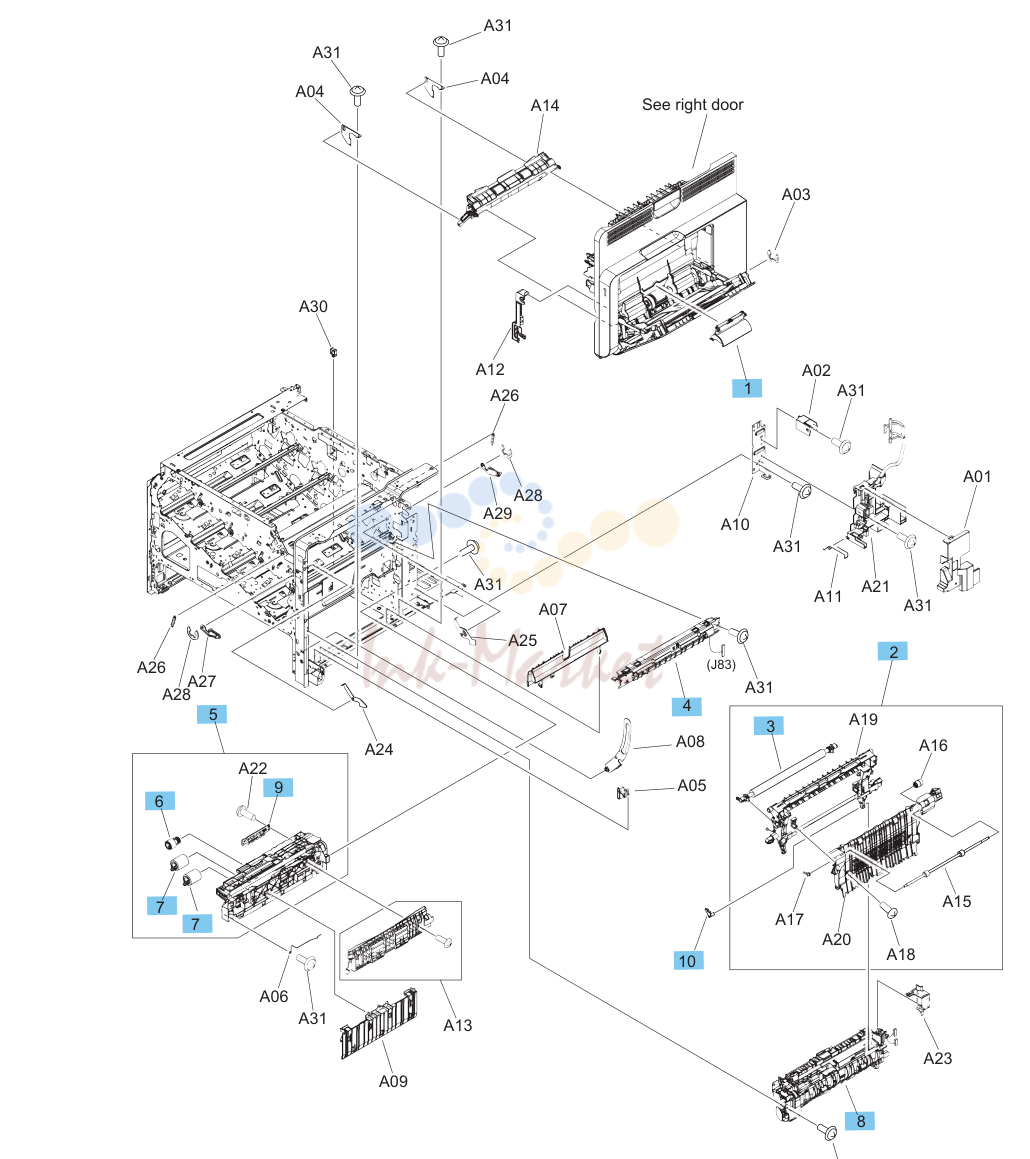

11. Internal assemblies (4 of 6)

№	Артикул	Альт. артикул	Описание
1	RC3-5630-000CN запросить цену →		Cover, roller
2	RM1-5564-040CN запросить цену →		Assembly, secondary transfer
3	CC493-67908		Kit, secondary transfer (T2) roller
4	RM1-5641-000CN запросить цену →		Assembly, registration density (RD) sensor
5	RM1-5919-000CN		Assembly, paper-pickup
6	RL1-2099-000CN запросить цену →		Roller, paper pickup
7	CC493-67907		Roller, paper feed/separation
8	CZ255-67904 запросить цену →		Kit, registration assembly
9	RM1-5853-000CN запросить цену →		Assembly, paper sensor PCA
10	RC2-4162-000CN запросить цену →		Shaft, support

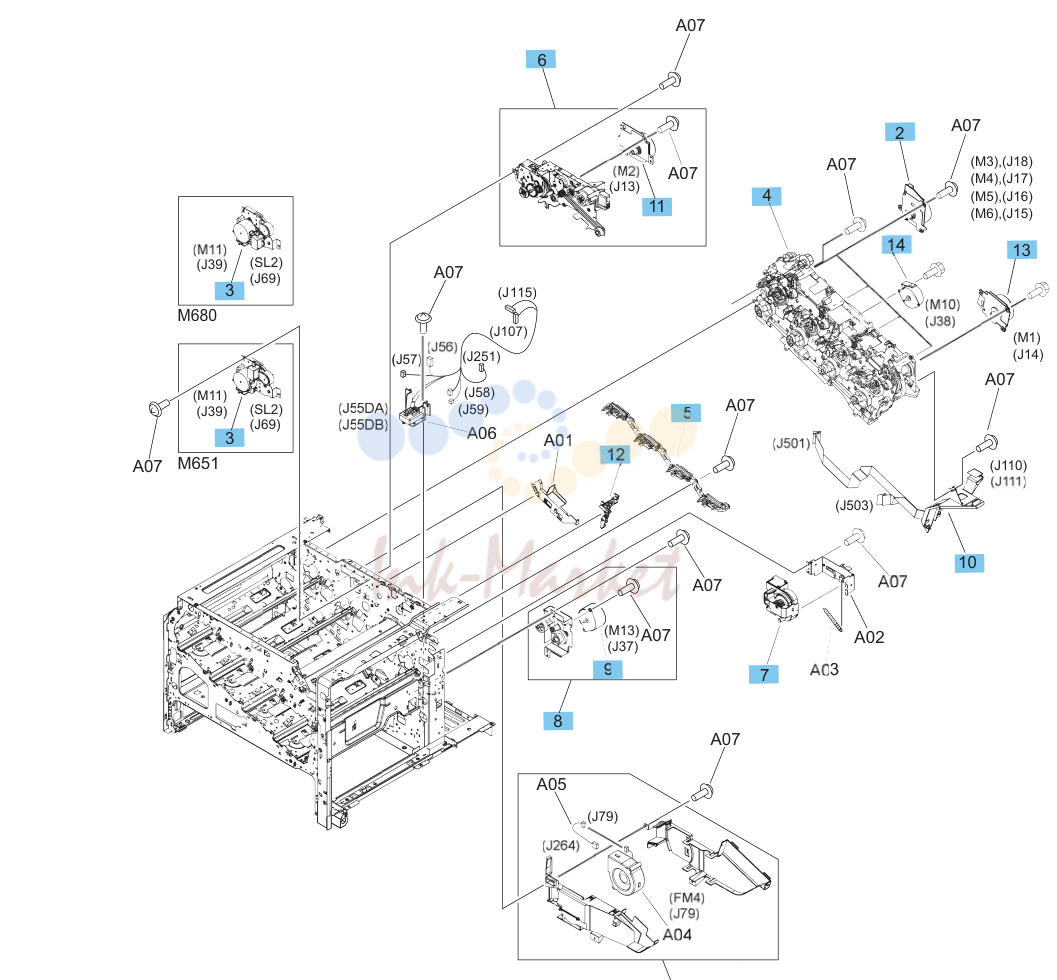

12. Internal assemblies (5 of 6)

№	Артикул	Альт. артикул	Описание
1	RM1-5497-010CN запросить цену →		Assembly, cartridge duct
2	RM1-5521-010CN запросить цену →		Motor, main DC
3	RM1-5546-000CN запросить цену →		Assembly, duplexing-drive (M651)
3	RM1-4973-000CN запросить цену →		Assembly, duplexing drive (M680)
4	CC493-67915 запросить цену →		Kit, main drive assembly
5	RM1-5638-000CN запросить цену →		Assembly, tag holder
6	RM1-5656-000CN запросить цену →		Assembly, fuser drive
7	RM1-5914-000CN		Assembly, lifter
8	RM2-0385-000CN запросить цену →		Assembly, paper-pickup drive
9	RK2-5053-000CN запросить цену →		Motor, pickup
10	RM2-0393-000CN запросить цену →		Assembly, flexible flat cable
11	RM1-4983-000CN запросить цену →		Motor, fuser
12	RC2-4468-000CN запросить цену →		Guide, cable
13	RM1-5777-000CN запросить цену →		Motor, ITB
14	RK2-2415-000CN запросить цену →		Motor, developing disengagement

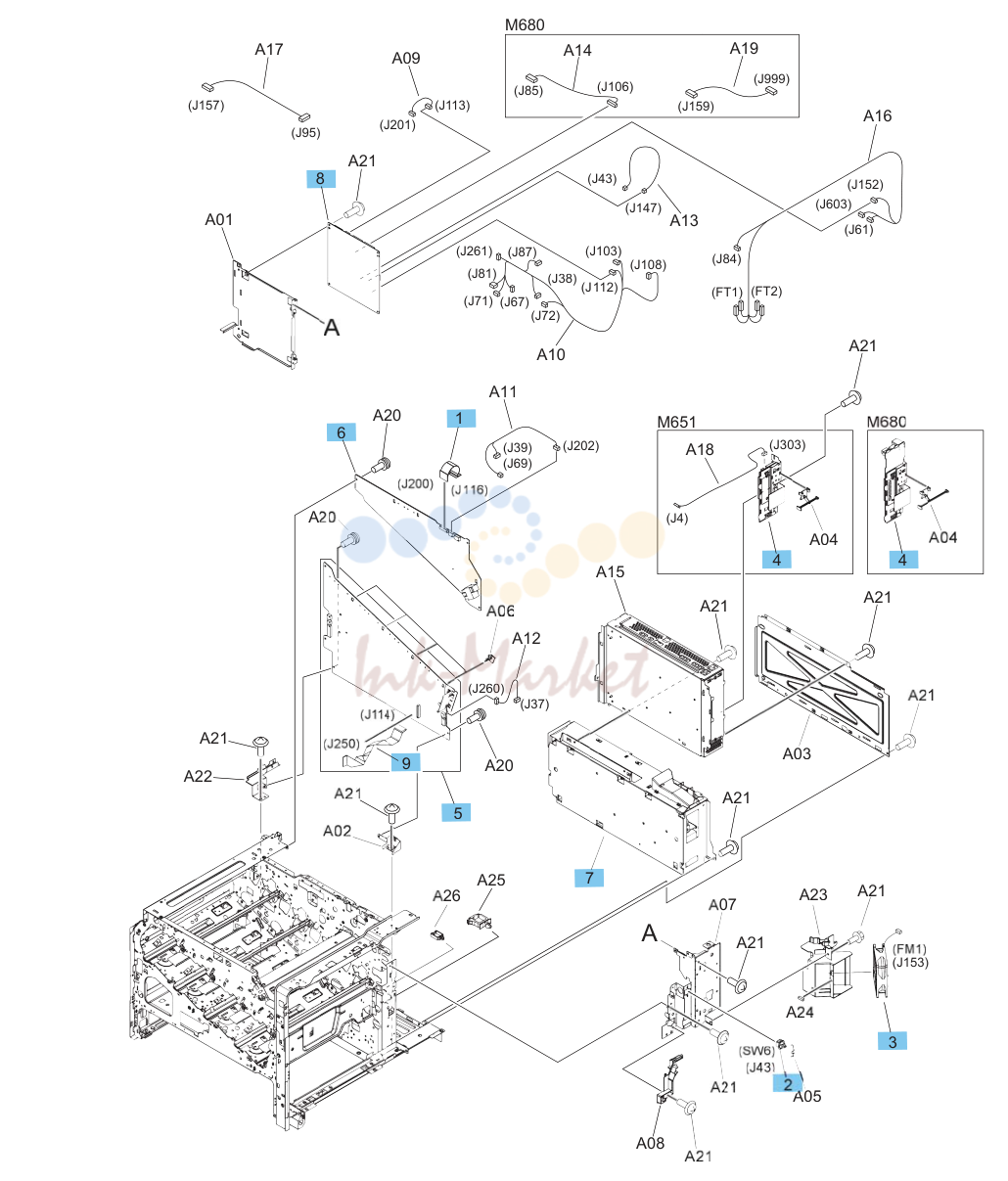

13. Internal assemblies (6 of 6)

№	Артикул	Альт. артикул	Описание
1	RK2-5072-000CN запросить цену →		Cable, flexible flat, H.V.T.
2	WC2-5637-000CN запросить цену →		Switch, push
3	RK2-2577-000CN запросить цену →		Fan, power-supply
4	RM2-0221-000CN запросить цену →		Assembly, inner connecting PCA (M651)
4	RM2-0220-000CN запросить цену →		Assembly, inner connecting PCA (M680)
5	RM2-0460-000CN запросить цену →		Assembly, high-voltage power supply PCA, lower
6	RM2-0462-000CN запросить цену →		Assembly, `high-voltage power supply PCA, upper
7	RM2-0464-000CN запросить цену →		Assembly, low-voltage power supply PCA 110-127V
7	RM2-0466-000CN запросить цену →		Assembly, low-voltage power supply PCA 220-240V
8	RM2-0498-000CN запросить цену →		Assembly, DC controller PCA
9	RK2-5070-000CN запросить цену →		Cable, flexible flat

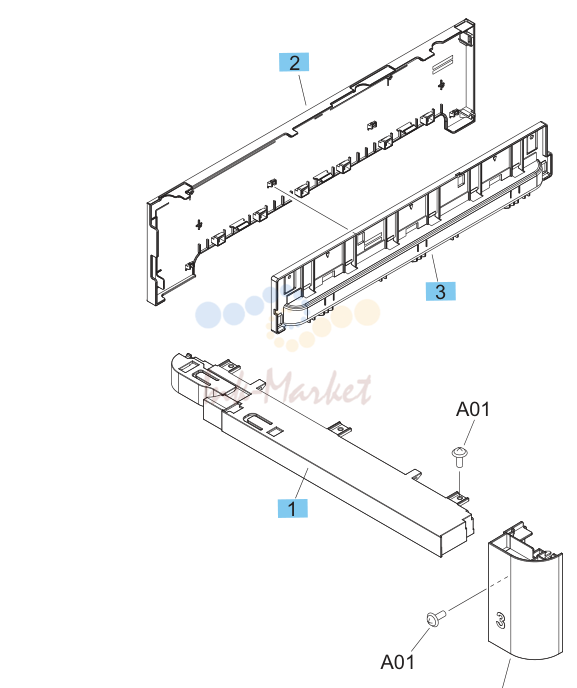

14. 1x500-sheet paper feeder

№	Артикул	Альт. артикул	Описание
1	RM2-0364-000CN запросить цену →		Assembly, front upper cover
2	RC3-5530-000CN запросить цену →		Cover, left (1x500-sheet paper feeder)
3	RC3-5531-000CN запросить цену →		Cover, handle, left
4	RC3-5532-000CN запросить цену →		Cover, right
5	RC3-5533-000CN запросить цену →		Cover, handle, right
6	RC3-5522-000CN запросить цену →		Cover, right front (1x500-sheet paper feeder)
7	RC3-5534-000CN запросить цену →		Cover, rear (1x500-sheet paper feeder)

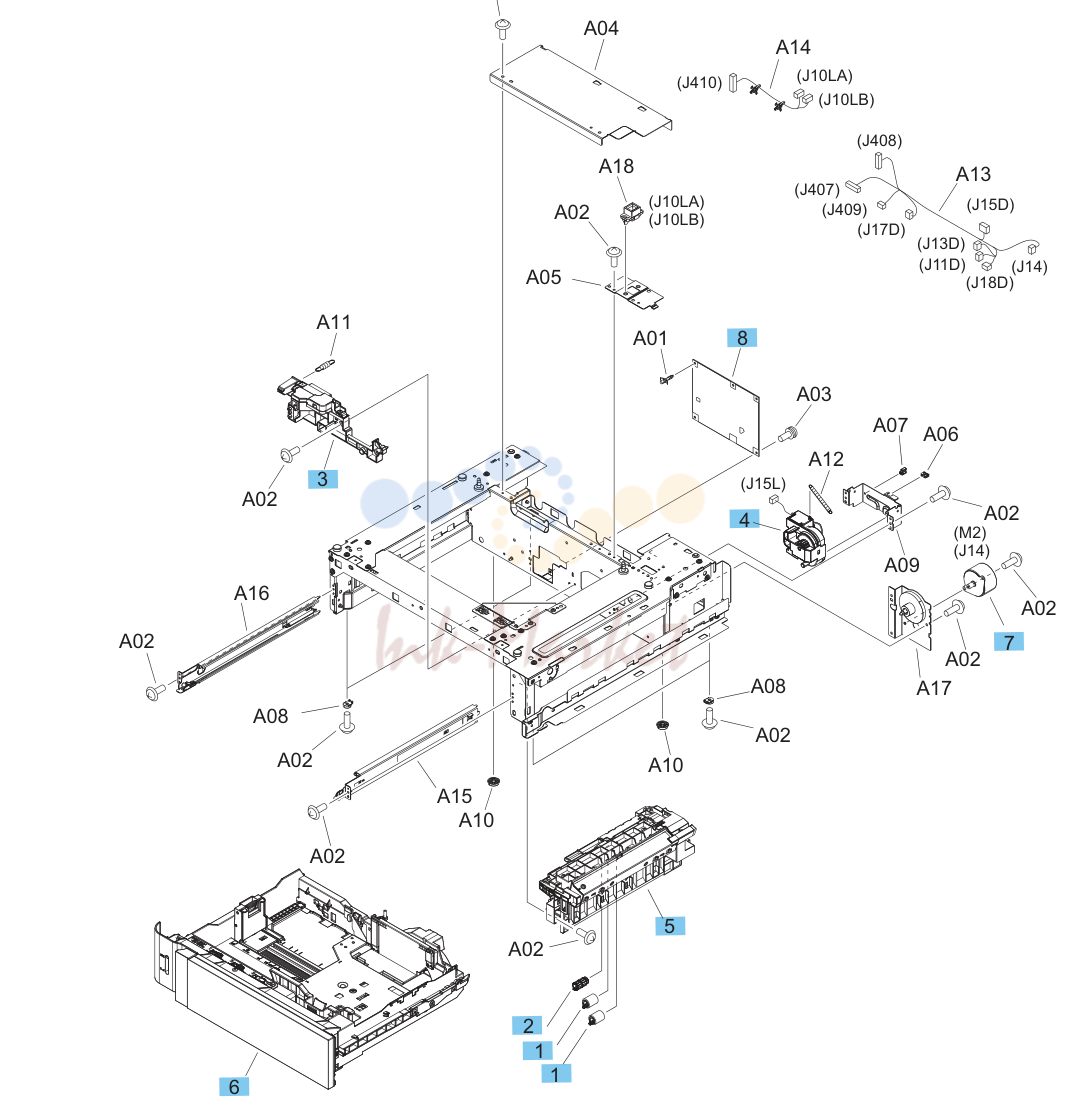

15. 1x500-sheet paper feeder components

№	Артикул	Альт. артикул	Описание
1	CC493-67907		Roller, paper feed/separation
2	RL1-2099-000CN запросить цену →		Roller, paper pickup
3	RM1-5913-000CN запросить цену →		Assembly, lifter base
4	RM1-5914-000CN		Assembly, lifter
5	RM2-0341-000CN запросить цену →		Assembly, paper-pickup (1x500-sheet paper feeder)
6	RM2-0340-000CN запросить цену →		Tray
7	RK2-5085-000CN запросить цену →		Motor, DC
8	RM2-0501-000CN запросить цену →		Assembly, feeder PCA

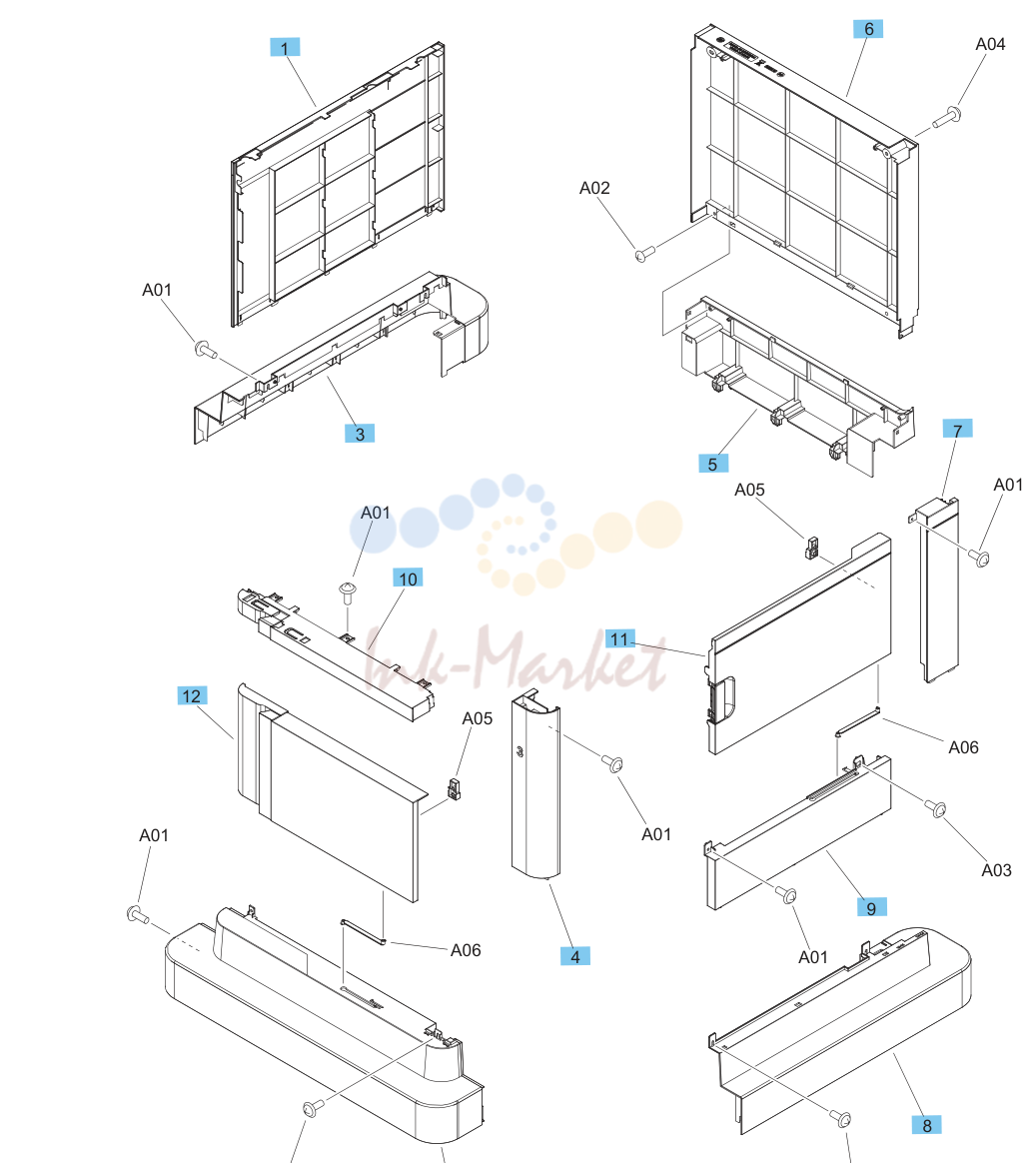

16. 1x500-sheet paper feeder with cabinet

№	Артикул	Альт. артикул	Описание
1	RC3-5499-000CN запросить цену →		Cover, left (1x500-sheet paper feeder with cabinet)
2	RC3-5514-000CN запросить цену →		Cover, front lower
3	RC3-5515-000CN запросить цену →		Cover, left lower
4	RC3-5520-000CN запросить цену →		Cover, right front (1x500-sheet paper feeder with cabinet)
5	RC3-5523-000CN запросить цену →		Cover, rear lower
6	RC3-5524-000CN запросить цену →		Cover, rear (1x500-sheet paper feeder with cabinet)
7	RC3-5525-000CN запросить цену →		Cover, right rear (1x500-sheet paper feeder with cabinet)
8	RC3-5526-000CN запросить цену →		Cover, right lower
9	RC3-5527-000CN запросить цену →		Cover, right center
10	RM2-0364-000CN запросить цену →		Assembly, front upper cover
11	RM2-0368-000CN запросить цену →		Assembly, right door (1x500-sheet paper feeder with cabinet)
12	RM2-0369-000CN запросить цену →		Assembly, stock box door

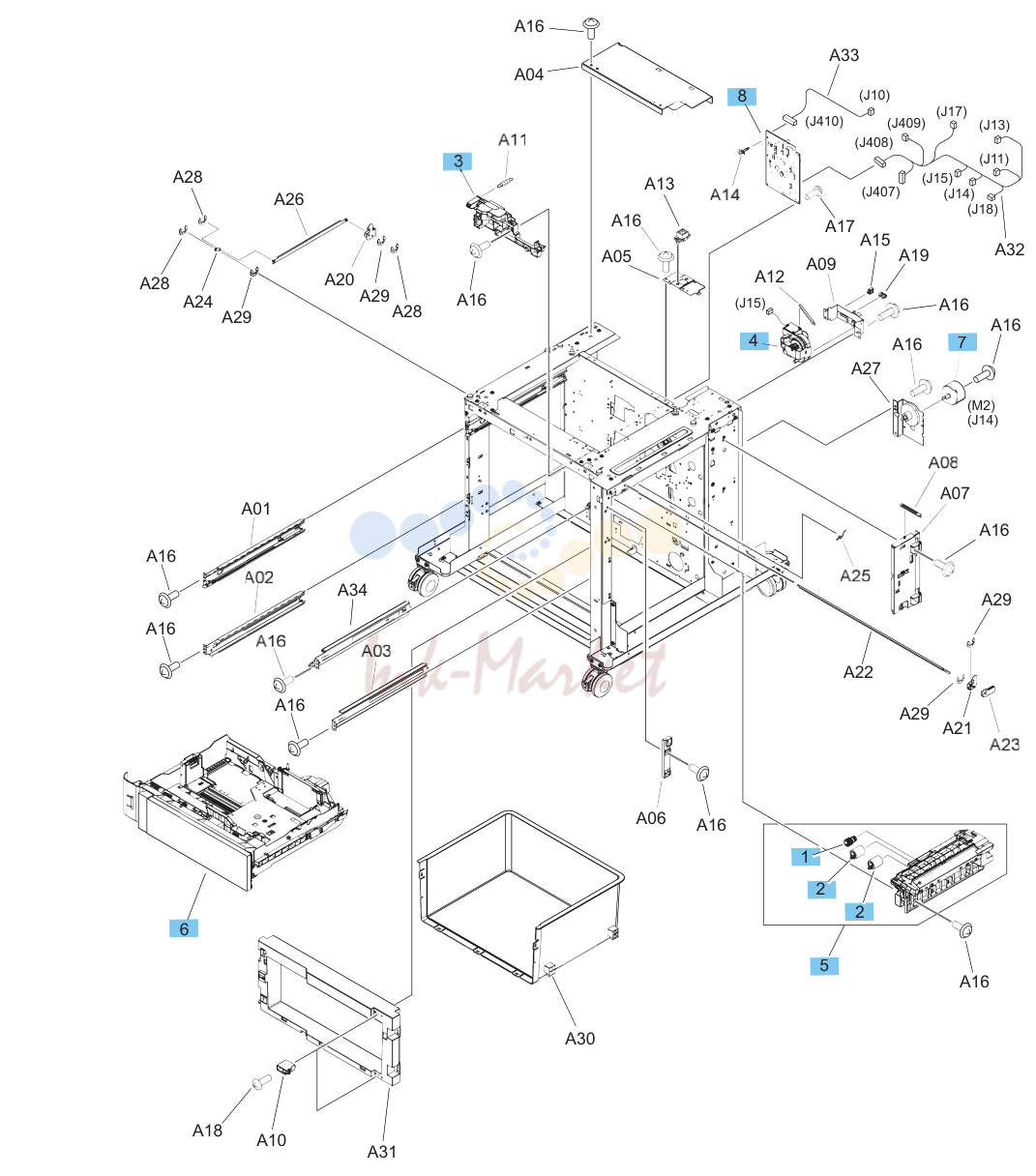

17. 1x500-sheet paper feeder with cabinet components

№	Артикул	Альт. артикул	Описание
1	RL1-2099-000CN запросить цену →		Roller, paper pickup
2	CC493-67907		Roller, paper feed/separation
3	RM1-5913-000CN запросить цену →		Assembly, lifter base
4	RM1-5914-000CN		Assembly, lifter
5	RM2-0341-000CN запросить цену →		Assembly, paper-pickup (1x500-sheet paper feeder with cabinet)
6	RM2-0340-000CN запросить цену →		Tray
7	RK2-5085-000CN запросить цену →		Motor, DC
8	RM2-0501-000CN запросить цену →		Assembly, feeder PCA

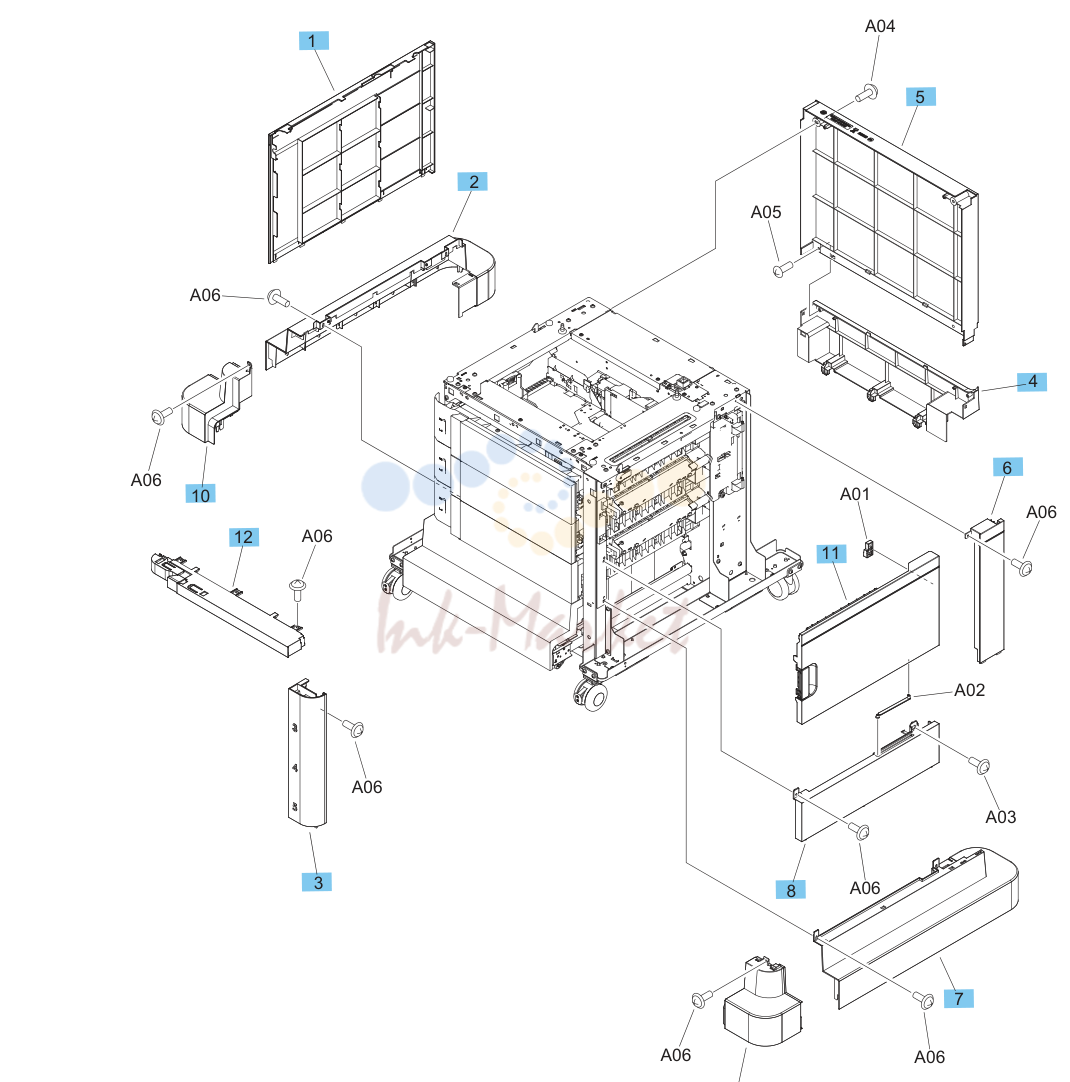

18. 2,500-sheet paper feeder HCI

№	Артикул	Альт. артикул	Описание
1	RC3-5499-000CN запросить цену →		Cover, left (2,500-sheet paper feeder HCI)
2	RC3-5515-000CN запросить цену →		Cover, left lower
3	RC3-5521-000CN запросить цену →		Cover, right front (2,500-sheet paper feeder HCI)
4	RC3-5523-000CN запросить цену →		Cover, rear lower
5	RC3-5524-000CN запросить цену →		Cover, rear (2,500-sheet paper feeder HCI)
6	RC3-5525-000CN запросить цену →		Cover, right rear (2,500-sheet paper feeder HCI)
7	RC3-5526-000CN запросить цену →		Cover, right lower
8	RC3-5527-000CN запросить цену →		Cover, right center
9	RC3-5535-000CN запросить цену →		Cover, front lower right
10	RC3-5536-000CN запросить цену →		Cover, front lower left
11	RM2-0362-000CN запросить цену →		Assembly, right door (2,500-sheet paper feeder HCI)
12	RM2-0364-000CN запросить цену →		Assembly, front upper cover

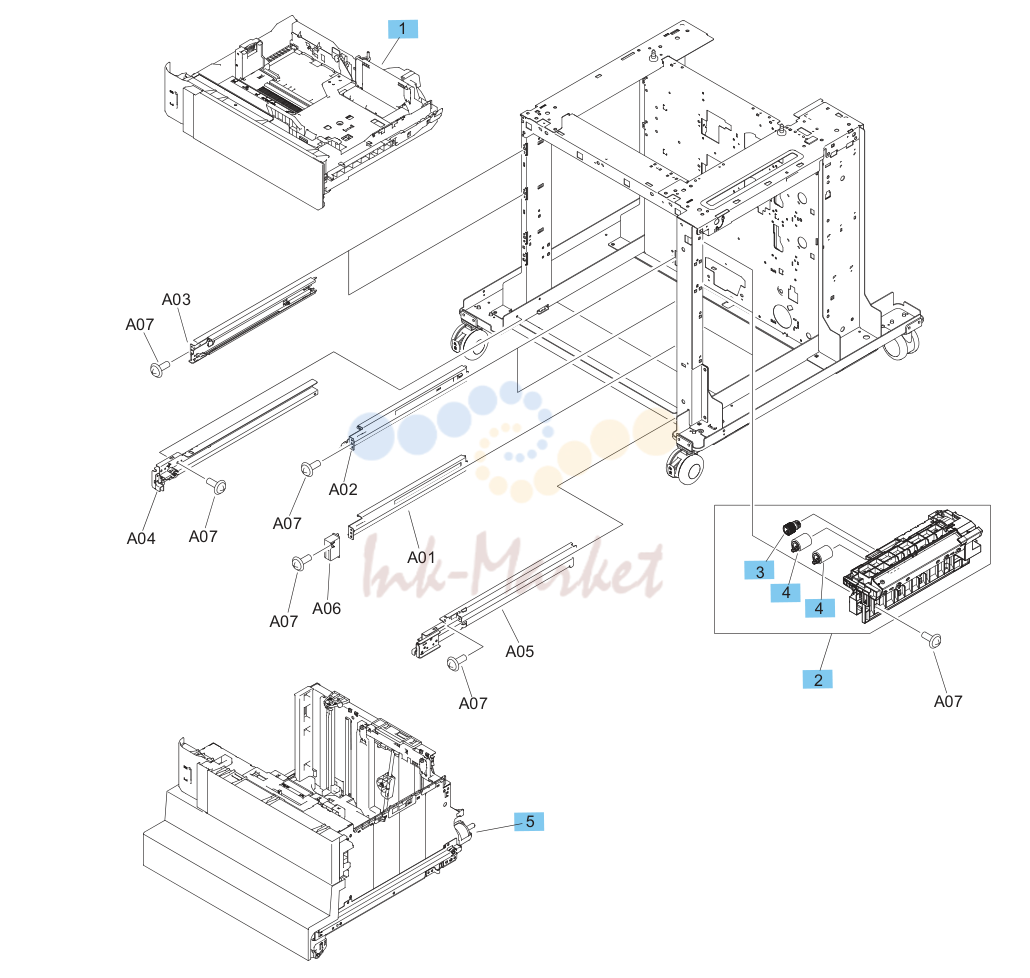

19. 2,500-sheet paper feeder HCI components (1 of 2)

№	Артикул	Альт. артикул	Описание
1	RM2-0340-000CN запросить цену →		Tray
2	RM2-0341-000CN запросить цену →		Assembly, paper-pickup (2,500-sheet paper feeder HCI)
3	RL1-2099-000CN запросить цену →		Roller, paper pickup
4	CC493-67907		Roller, paper feed/separation
5	RM2-0351-000CN запросить цену →		Assembly, tray

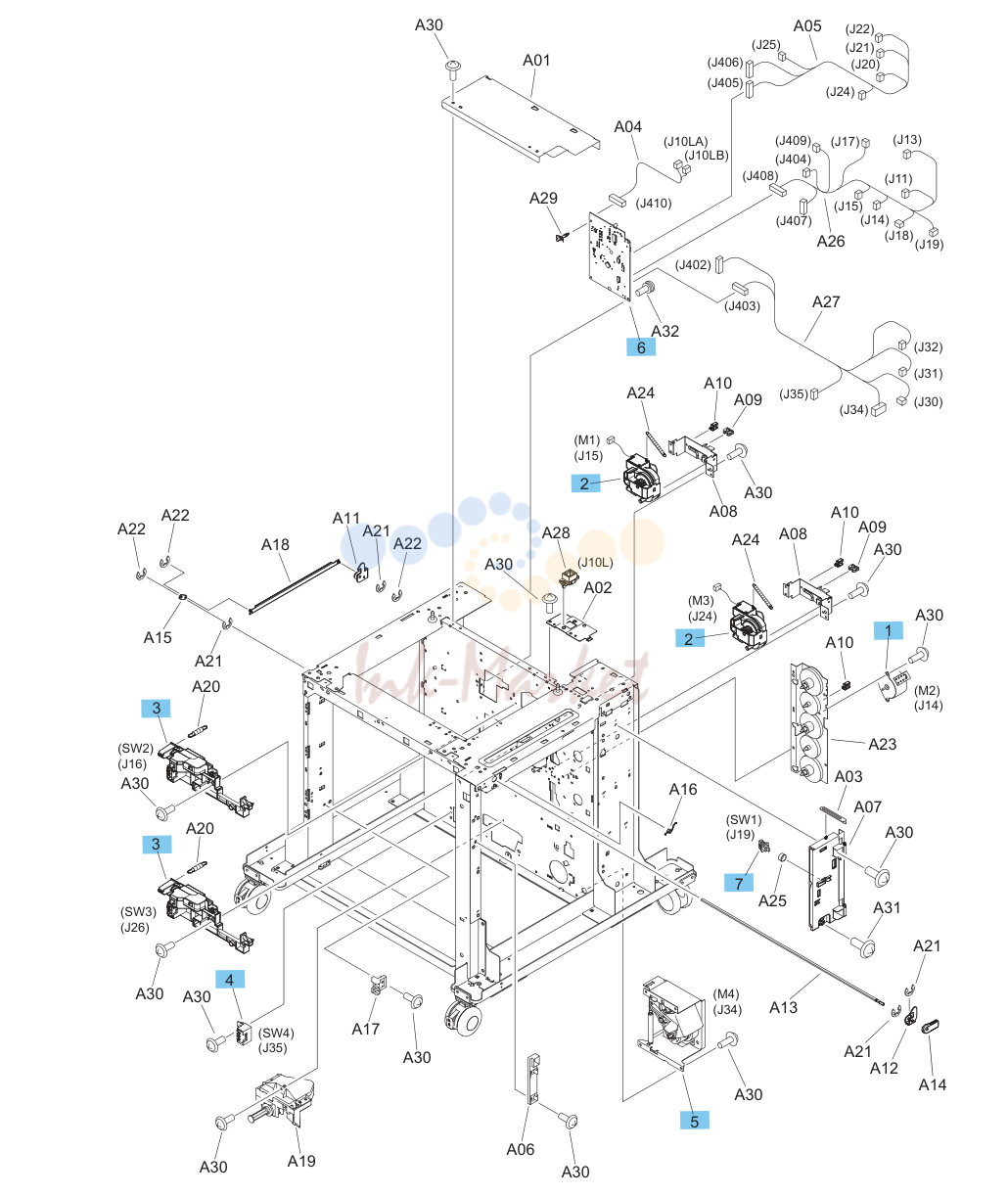

20. 2,500-sheet paper feeder HCI components (2 of 2)

№	Артикул	Альт. артикул	Описание
1	RK2-5085-000CN запросить цену →		Motor, DC
2	RM1-5914-000CN		Assembly, lifter
3	RM1-5913-000CN запросить цену →		Assembly, lifter base
4	RM2-0350-000CN запросить цену →		Assembly, tray size sensor
5	RM2-0346-000CN запросить цену →		Assembly, lifter drive
6	RM2-0371-000CN запросить цену →		Assembly, HCI PCA
7	WC2-5637-000CN запросить цену →		Switch, push

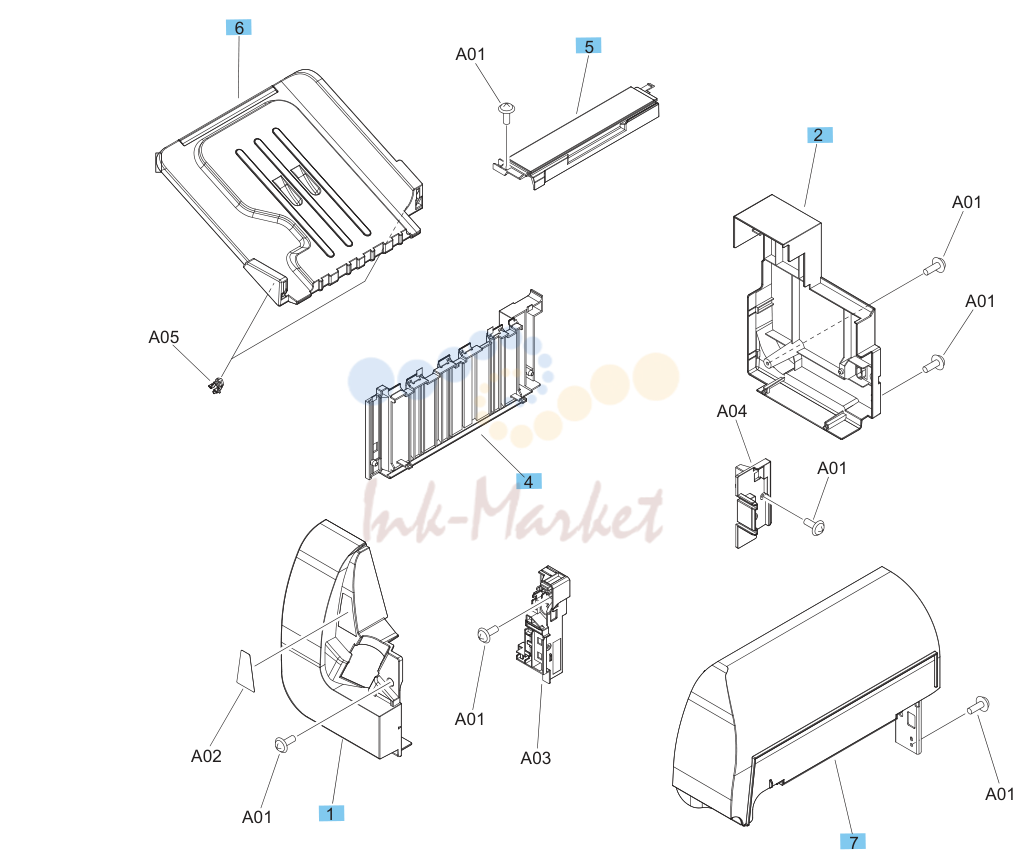

21. Stapling mailbox

№	Артикул	Альт. артикул	Описание
1	RC4-1938-000CN запросить цену →		Cover, front
2	RC4-1939-000CN запросить цену →		Cover, rear (stapling mailbox)
3	RL1-2438-000CN запросить цену →		Cover, bottom
4	RL2-0501-000CN запросить цену →		Panel, stacking
5	RL2-0502-000CN запросить цену →		Cover, top
6	RM2-5240-000CN запросить цену →		Assembly, output bin
7	RM2-5237-000CN запросить цену →		Assembly, top door

22. Stapling mailbox assemblies (1 of 2)

№	Артикул	Альт. артикул	Описание
1	WG8-5935-000CN запросить цену →		Photointerrupter
2	RM1-5159-000CN запросить цену →		Assembly, stage
3	RM1-6663-000CN запросить цену →		Assembly, entrance solenoid
4	RK2-2635-000CN запросить цену →		Motor, feed
5	RK2-2637-000CN запросить цену →		Motor, paddle
6	RM1-6664-000CN запросить цену →		Assembly, stamp solenoid
7	RM1-7437-010CN запросить цену →		Subassembly, stage top

23. Stapling mailbox assemblies (2 of 2)

№	Артикул	Альт. артикул	Описание
1	RM1-5156-000CN запросить цену →		Assembly, output bin 3 bin drive
2	RM1-5166-000CN запросить цену →		Assembly, stapler
3	RM1-5894-000CN запросить цену →		Assembly, output bin sensor PCA
4	RM1-5896-000CN запросить цену →		Assembly, bin solenoid
5	RM2-5235-000CN запросить цену →		Assembly, jogger
6	RM2-5241-000CN запросить цену →		Assembly, output bin
7	RM2-5245-000CN запросить цену →		Assembly, output bin 3 driver PCA
