Содержание
- 1. Order parts, accessories, and supplies
- 2. Right door assembly
- 3. Internal components (2 of 7)
- 4. Internal components (3 of 7)
- 5. Internal components (4 of 7)
- 6. Internal components (6 of 7)
- 7. Internal components (7 of 7)
- 8. Cassettes 2-5
- 9. Tray 1 paper pickup assembly
- 10. Delivery assembly
- 11. Assessories
- 12. 1 X 500 paper feeder main body
- 13. 3 X 500 paper feeder main body

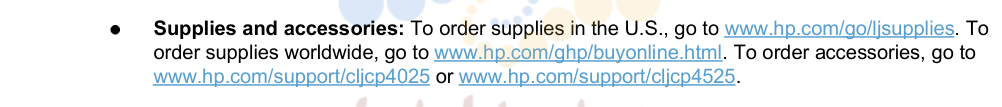

1. Order parts, accessories, and supplies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-4268-000CN запросить цену → | Grip, left front | |
| 2 | RC2-4269-000CN запросить цену → | Grip, left rear | |
| 3 | RC2-4270-000CN запросить цену → | Cover, left upper | |
| 4 | RC2-4272-000CN запросить цену → | Cover, right front | |
| 5 | RC2-4273-000CN запросить цену → | Cover, right rear | |
| 6 | RC2-4276-000CN запросить цену → | Cover, upper | |
| 7 | RC2-4300-000CN запросить цену → | Cover, left lower | |
| 8 | RM1-5520-000CN запросить цену → | Cover, inner | |
| 9 | RC2-4547-000CN запросить цену → | Tray, face-down swing | |
| 10 | RC2-8213-000CN запросить цену → | Cover, left rear | |
| 11 | RM1-5786-000CN запросить цену → | Control-panel assembly | |
| 12 | RM1-5494-000CN запросить цену → | Face-down tray assembly | |
| 13 | RM1-5507-000CN запросить цену → | Right handle cover assembly | |
| 14 | RM1-5508-000CN запросить цену → | Rear cover assembly |

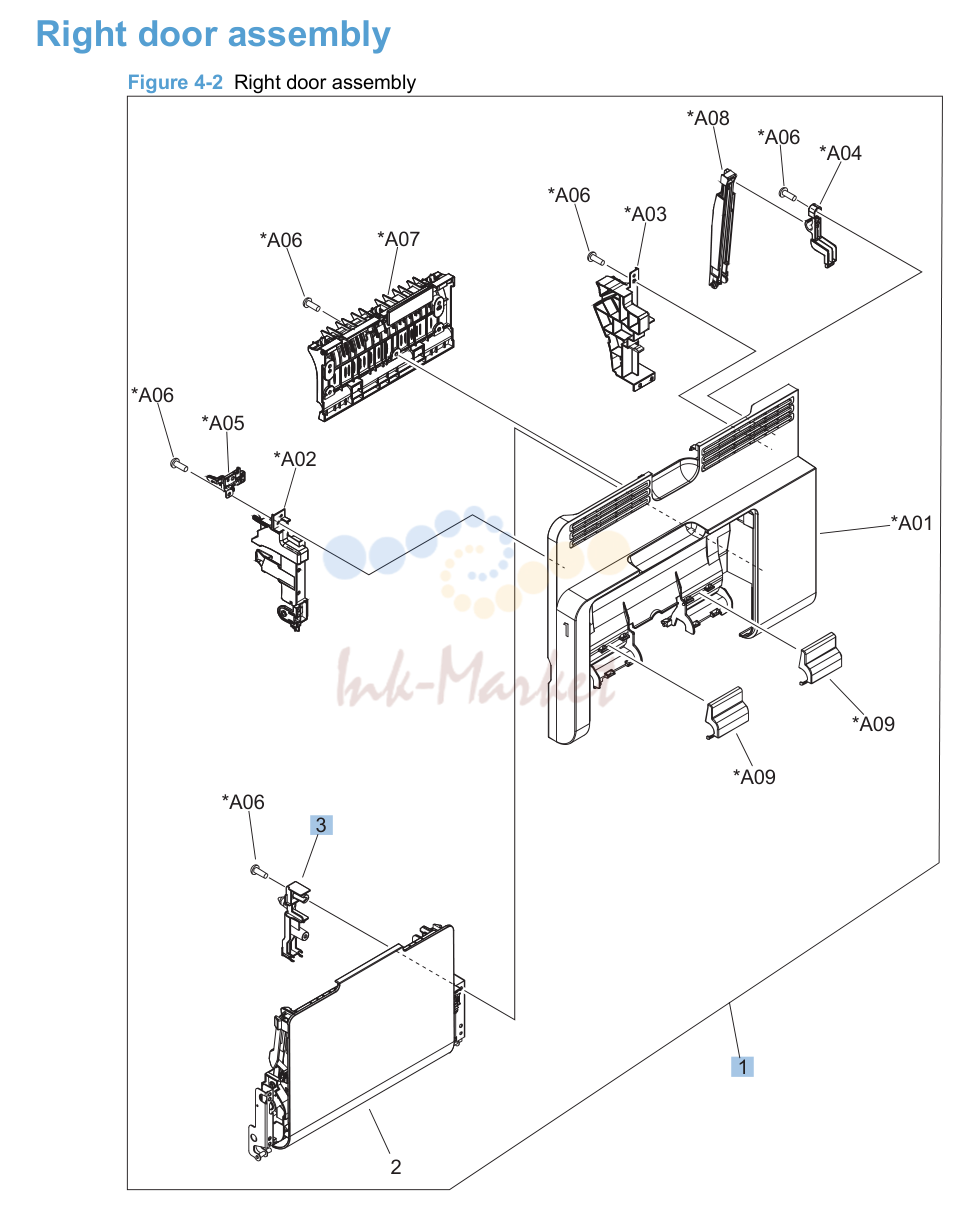

2. Right door assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5501-000CN запросить цену → | Paper delivery fan assembly | |
| 2 | RC2-4566-000CN запросить цену → | Guide, paper feed, simplex | |
| 2 | RM1-5531-000CN запросить цену → | Duplexing guide assembly, duplex | |
| 3 | RM1-5583-000CN запросить цену → | Paper delivery fan duct assembly | |
| 4 | RC2-3997-000CN запросить цену → | Holder, cable | |
| 5 | RC2-4070-000CN запросить цену → | Rod, paper delivery fan | |
| 6 | RU6-2310-000CN запросить цену → | Spring, compression | |
| 7 | RC2-4573-000CN запросить цену → | Holder, right door handle | |
| 8 | WG8-5696-000CN запросить цену → | Photo interrupter, TLP1 |

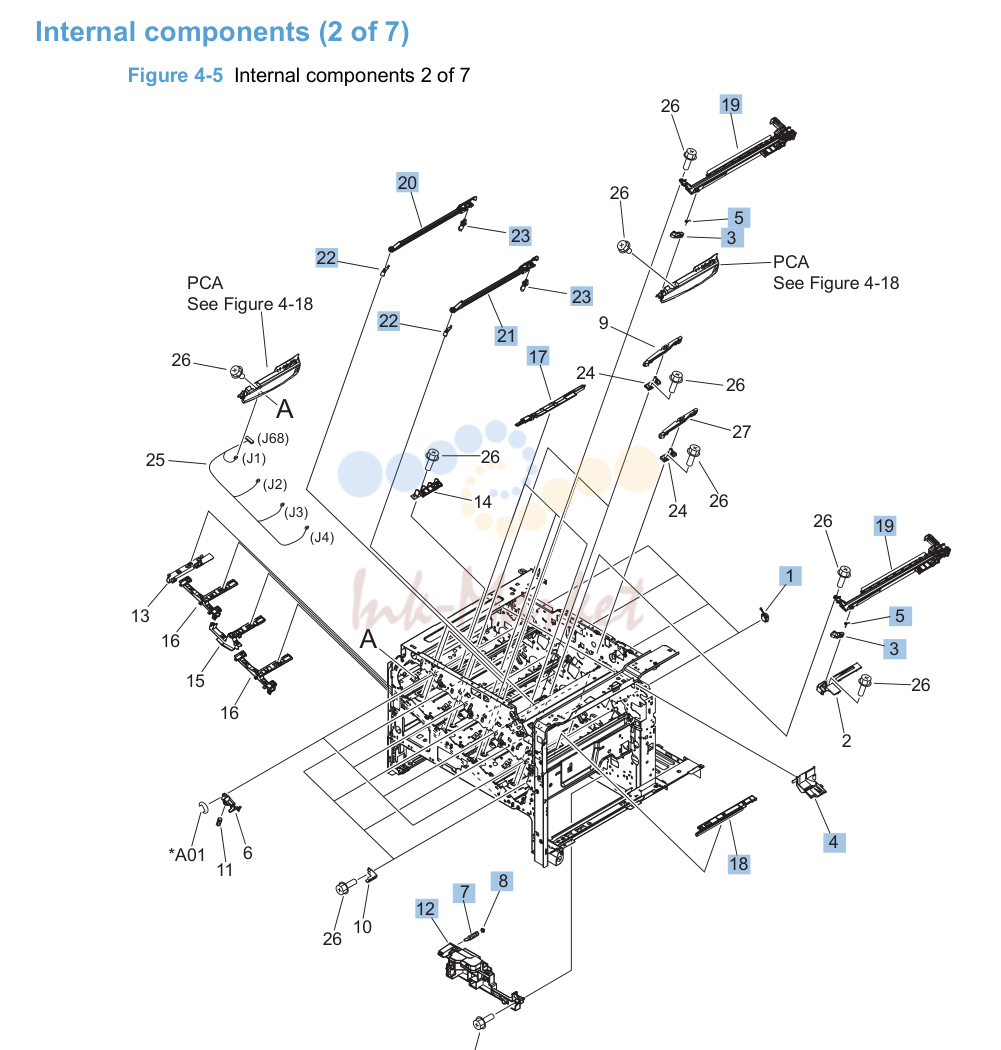

3. Internal components (2 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-9719-000CN запросить цену → | Bushing | |
| 3 | RC2-3986-000CN запросить цену → | Lever, CRG. lock | |
| 4 | RC2-4218-000CN запросить цену → | Tray, waste toner catch | |
| 5 | RU6-2247-000CN запросить цену → | Spring, torsion | |
| 7 | RC2-4469-000CN запросить цену → | Spring, grounding | |
| 8 | RC2-4470-000CN запросить цену → | Bushing | |
| 12 | RM1-5913-000CN запросить цену → | Lifter base assembly | |
| 17 | RC2-4403-000CN запросить цену → | Cover | |
| 18 | RC2-5962-000CN запросить цену → | Cover | |
| 19 | RM1-5486-000CN запросить цену → | Crg. Guide lower assembly | |
| 20 | RM1-5488-000CN запросить цену → | Shutter assembly | |
| 21 | RM1-5489-000CN запросить цену → | Shutter assembly | |
| 22 | RM1-5585-000CN запросить цену → | Shutter arm assembly | |
| 23 | RM1-5586-000CN запросить цену → | Shutter arm assembly |

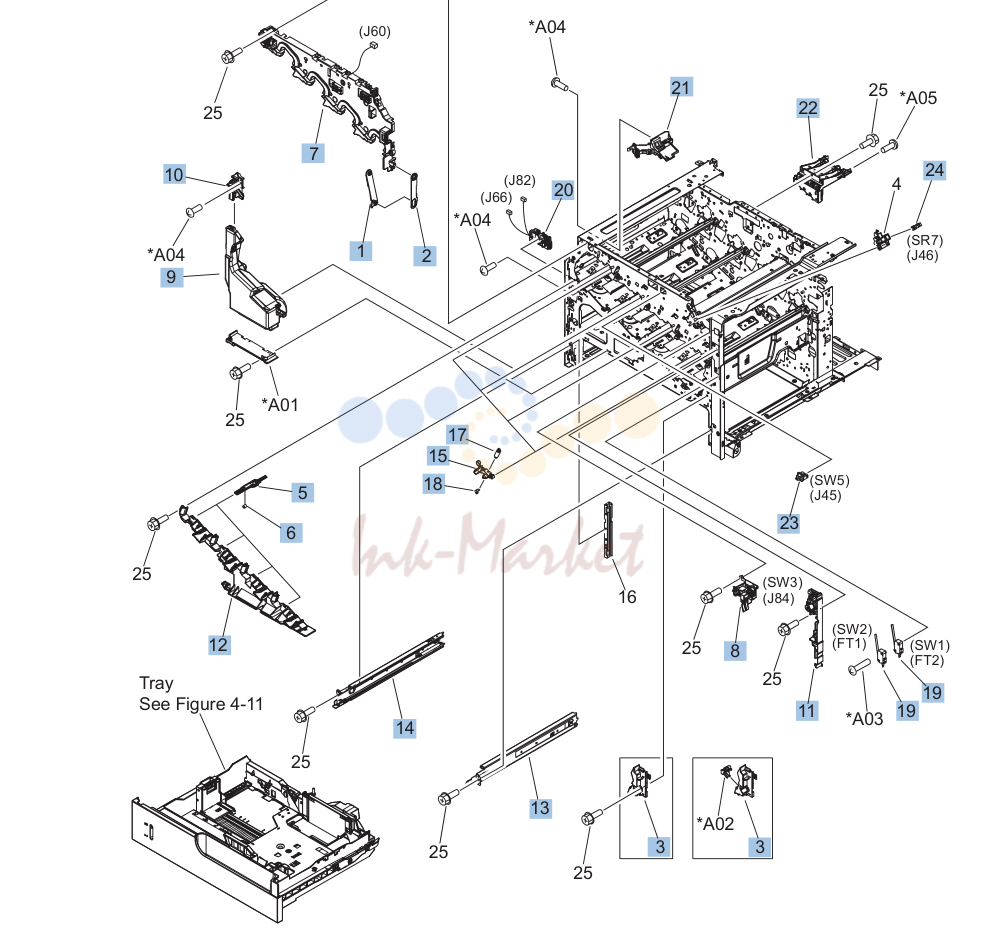

4. Internal components (3 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-4291-000CN запросить цену → | Hinge, front door | |
| 2 | RC2-4292-000CN запросить цену → | Hinge, front door | |
| 3 | RC2-4308-000CN запросить цену → | Cover | |
| 5 | RC2-4415-000CN запросить цену → | Lever, shutter | |
| 6 | RU6-2316-000CN запросить цену → | Spring, compression | |
| 7 | RM1-5495-000CN запросить цену → | Front inner cover upper assembly | |
| 8 | RM1-5496-000CN запросить цену → | Interlock assembly | |
| 9 | CC493-67913 запросить цену → | Waste toner collection kit (includes instructions and wipe) | |
| 10 | RM1-5519-000CN запросить цену → | Waste toner duct assembly | |
| 11 | RM1-5582-000CN запросить цену → | Power switch assembly | |
| 12 | RM1-5598-000CN запросить цену → | Front inner cover lower assembly | |
| 13 | RM1-6195-000CN запросить цену → | Cassette rail right assembly | |
| 14 | RM1-6196-000CN запросить цену → | Cassette rail left assembly | |
| 15 | RC2-3983-020CN запросить цену → | Lever, crg. pressure, front | |
| 17 | RU6-2236-000CN запросить цену → | Spring, tension | |
| 18 | RU6-2237-000CN запросить цену → | Spring, grounding | |
| 19 | WC4-5303-000CN запросить цену → | Switch | |
| 20 | RM1-5545-000CN запросить цену → | Waste toner detect assembly | |
| 21 | RM1-5584-000CN запросить цену → | Waste toner paper feed assembly | |
| 22 | RM1-6694-000CN запросить цену → | High voltage holder assembly | |
| 23 | WC2-5637-000CN запросить цену → | Switch, push | |
| 24 | WG8-5696-000CN запросить цену → | Photo interrupter |

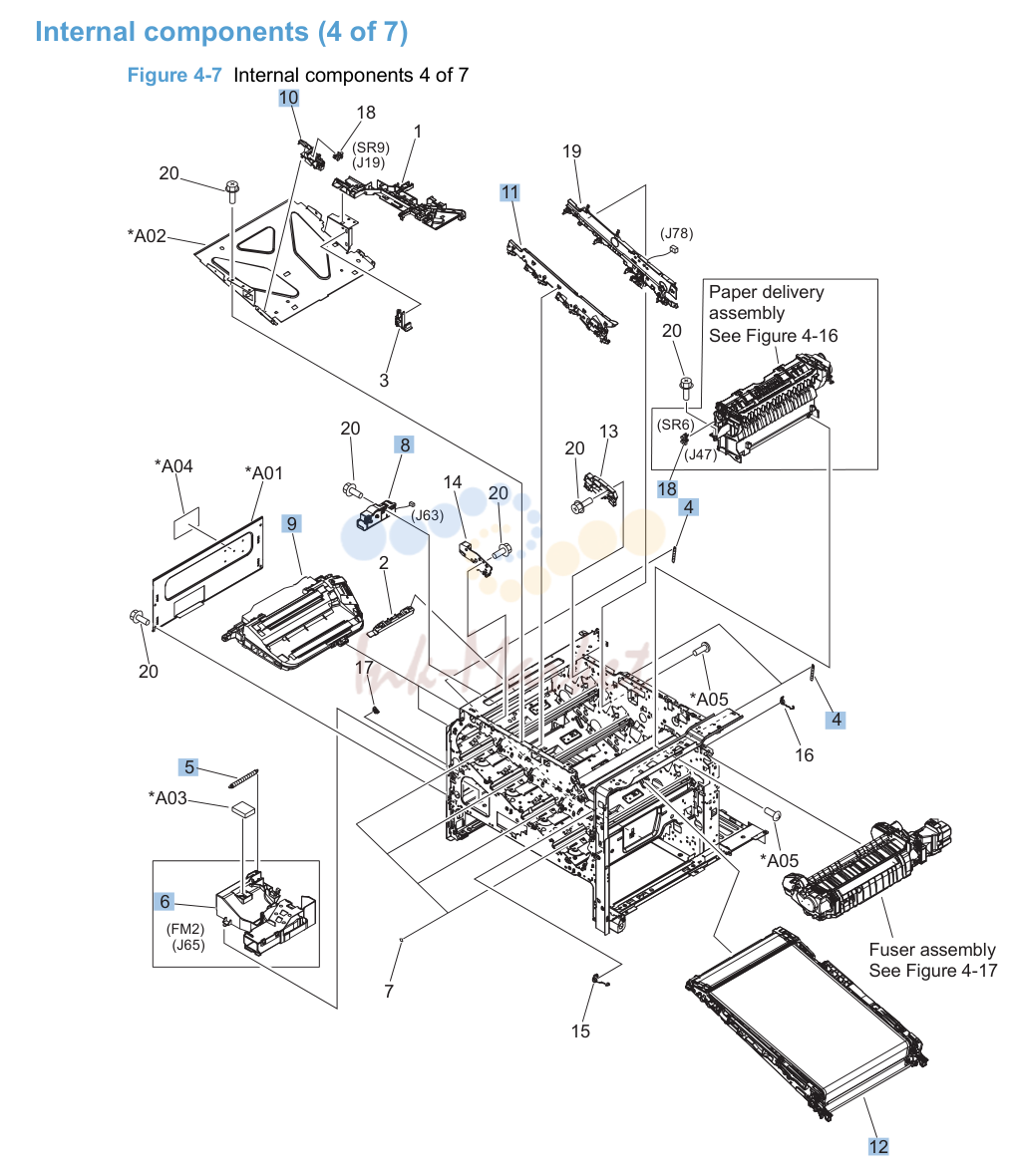

5. Internal components (4 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | RU6-2235-000CN запросить цену → | Spring, tension | |
| 5 | RU6-2376-000CN запросить цену → | Spring, tension | |
| 6 | RM1-5499-000CN запросить цену → | Cartridge fan assembly | |
| 8 | RM1-5605-000CN запросить цену → | Waste toner motor assembly | |
| 9 | CC493-67914 | Laser scanner kit (includes instructions and one scanner assy.) | |
| 10 | RM1-5500-000CN запросить цену → | Position detect assembly | |
| 11 | RM1-5492-000CN запросить цену → | Front light guide assembly | |
| 12 | CC493-67909 ✓ в наличии | Intermediate transfer belt kit (includes instructions, ITB, and T | |
| 18 | WG8-5696-000CN запросить цену → | Photo interrupter | |
| 21 | Secondary | ||
| 22 | 7 transfer assembly | ||
| 18 | See Figure 4-15 | ||
| 8 | assembly | ||
| 446 | Chapter 4 Parts and diagrams ENWW | ||
| 2 | RC2-3981-000CN запросить цену → | Cover, inner | |
| 3 | RC2-4162-000CN запросить цену → | Shaft support (included in secondary transfer kit; see Figure 4 | |
| 4 | RC2-4514-000CN запросить цену → | Spacer | |
| 6 | RC2-4527-000CN запросить цену → | Guide | |
| 7 | RC2-4726-000CN запросить цену → | Link, right door | |
| 8 | RC2-4741-000CN запросить цену → | Guide, cassette option | |
| 9 | RC2-8239-000CN запросить цену → | Holder, duct cable | |
| 11 | RM1-5504-000CN запросить цену → | Cassette guide assembly | |
| 12 | RM1-5525-000CN запросить цену → | Paper feed roller assembly | |
| 13 | RM1-5641-000CN запросить цену → | Density detect assembly | |
| 14 | RM1-6695-000CN запросить цену → | Cable cover assembly | |
| 15 | RC2-4483-000CN запросить цену → | Cover, roller | |
| 17 | RC2-9189-000CN запросить цену → | Cover, M.P. cross member | |
| 19 | RC2-4055-000CN запросить цену → | Arm, door link supporting, right |

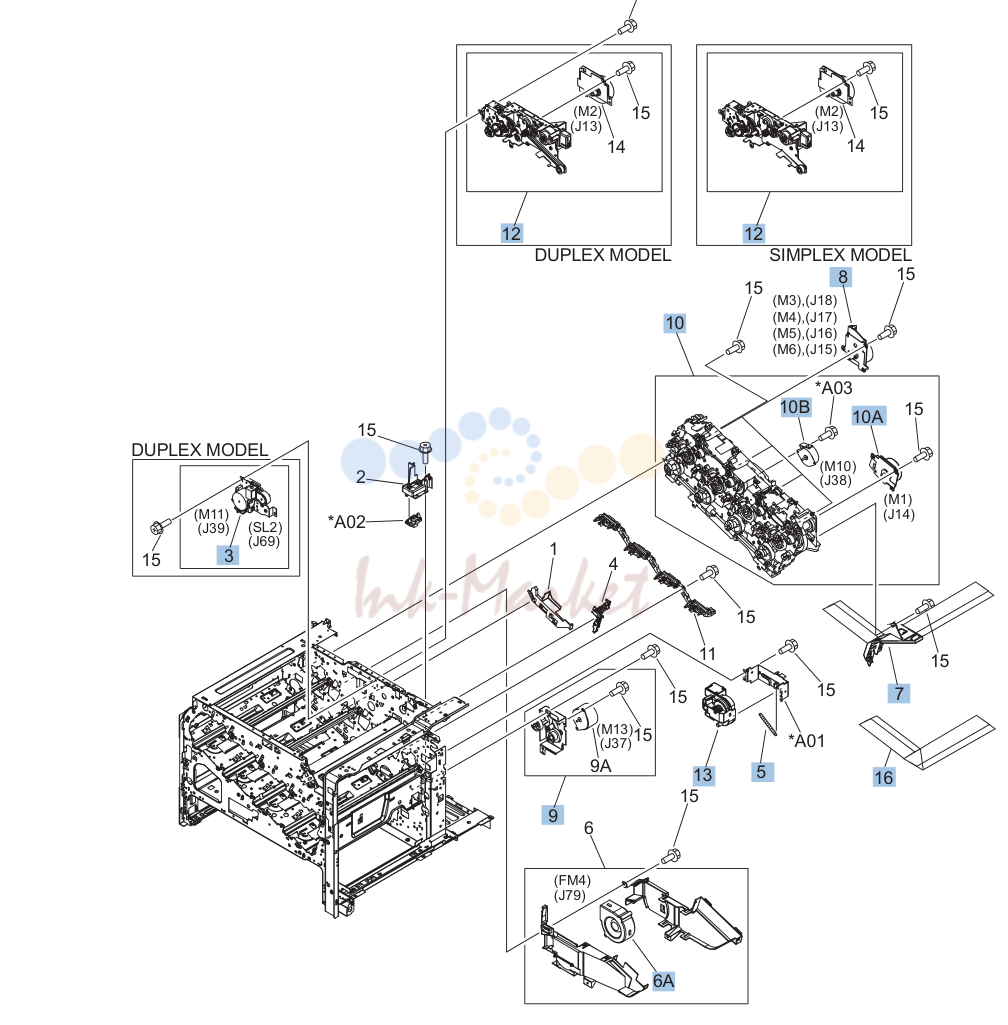

6. Internal components (6 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RM1-5546-000CN запросить цену → | Duplexing drive assembly | |
| 5 | RU6-2468-000CN запросить цену → | Spring, tension | |
| 7 | RM1-5498-000CN запросить цену → | Flexible flat cable assembly (includes two FFC; DCC to laser/ | |
| 8 | RM1-5521-000CN запросить цену → | Main DC motor assembly | |
| 9 | RM1-5549-000CN запросить цену → | Paper pickup drive assembly | |
| 10 | CC493-67915 запросить цену → | Main drive assembly kit (includes instructions) | |
| 12 | RM1-6702-000CN запросить цену → | Fuser drive assembly, simplex | |
| 12 | RM1-5656-000CN запросить цену → | Fuser drive assembly, duplex | |
| 13 | RM1-5914-000CN | Lifter assembly | |
| 16 | RK2-2604-000CN запросить цену → | Flat flexible cable (DCC to HVPS lower) |

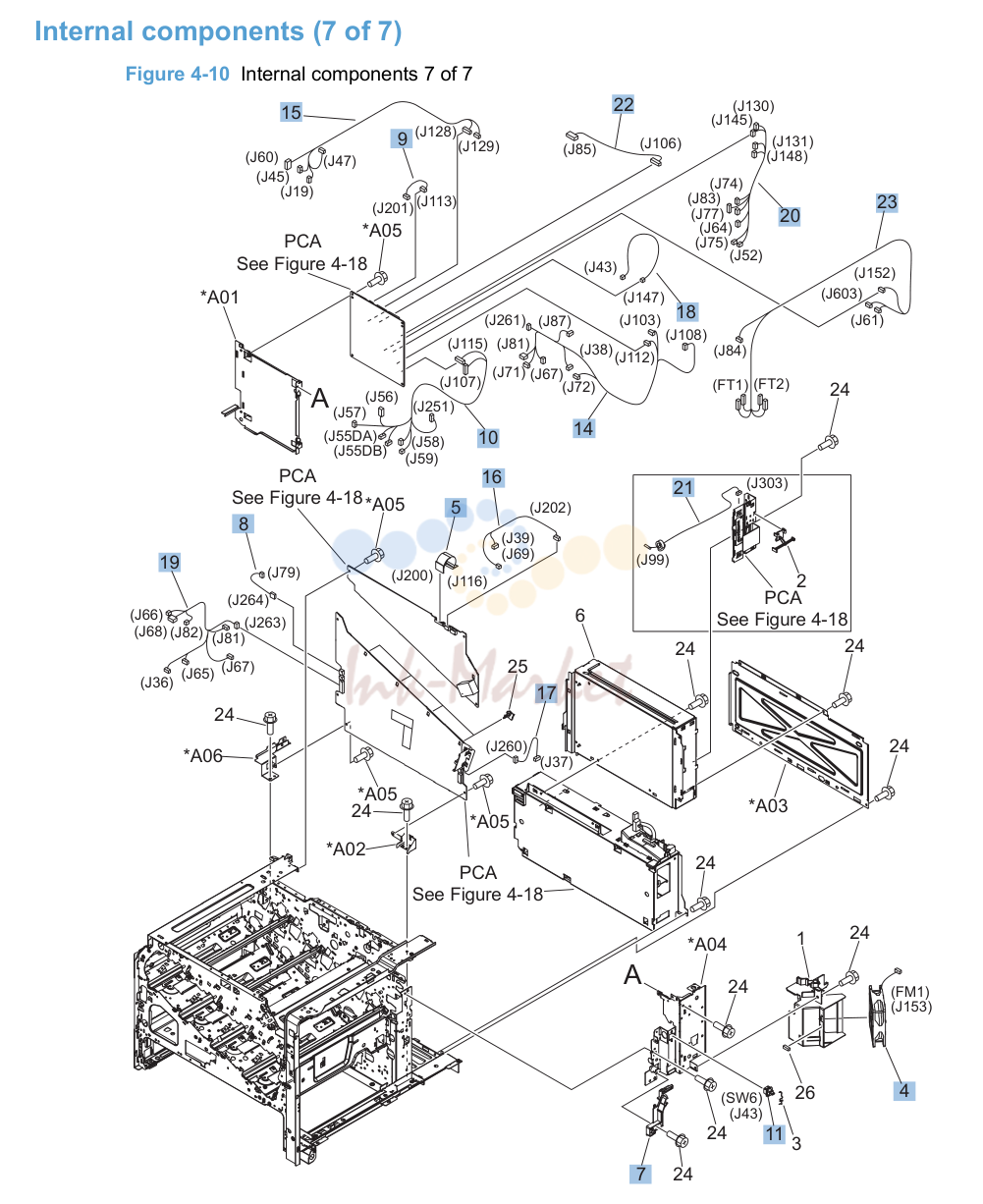

7. Internal components (7 of 7)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | RK2-2577-000CN запросить цену → | Fan | |
| 5 | RK2-2603-000CN запросить цену → | Cable, flexible flat, H.V.T. | |
| 7 | RM1-5502-000CN запросить цену → | Contact assembly | |
| 8 | RM1-5821-000CN запросить цену → | Fan cable assembly | |
| 9 | RM1-5724-000CN запросить цену → | H.V. power supply cable assembly | |
| 10 | RM1-5801-000CN запросить цену → | Lower main cable assembly | |
| 11 | WC2-5637-000CN запросить цену → | Switch, push | |
| 14 | RM1-5799-000CN запросить цену → | Connecting cable assembly | |
| 15 | RM1-5800-000CN запросить цену → | Upper main cable assembly | |
| 16 | RM1-5803-000CN запросить цену → | Duplexing cable assembly, duplex | |
| 17 | RM1-5804-000CN запросить цену → | Feed cable assembly | |
| 18 | RM1-5807-000CN запросить цену → | Switch cable assembly | |
| 19 | RM1-5811-000CN запросить цену → | Connecting cable assembly | |
| 20 | RM1-5812-000CN запросить цену → | Connecting cable assembly | |
| 21 | RM1-5814-000CN запросить цену → | Control panel cable assembly | |
| 22 | RM1-5815-000CN запросить цену → | Sensor cable assembly | |
| 23 | RM1-5816-000CN запросить цену → | Interlock switch cable assembly |

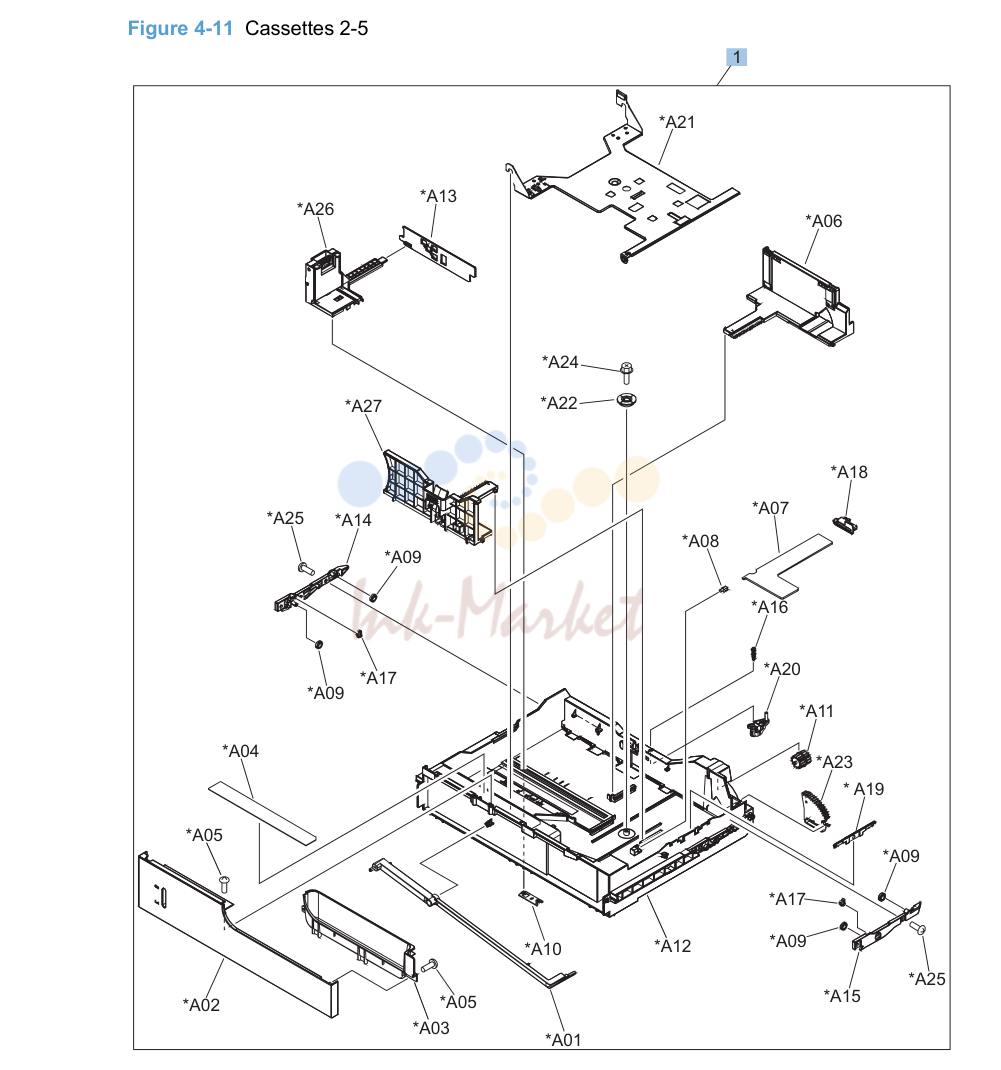

8. Cassettes 2-5
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RL1-2099-000CN запросить цену → | Roller, paper pickup | |
| 2 | RM1-0037-020CN запросить цену → | Paper feed roller | |
| 3 | RM1-5919-000CN | Paper pickup assembly |

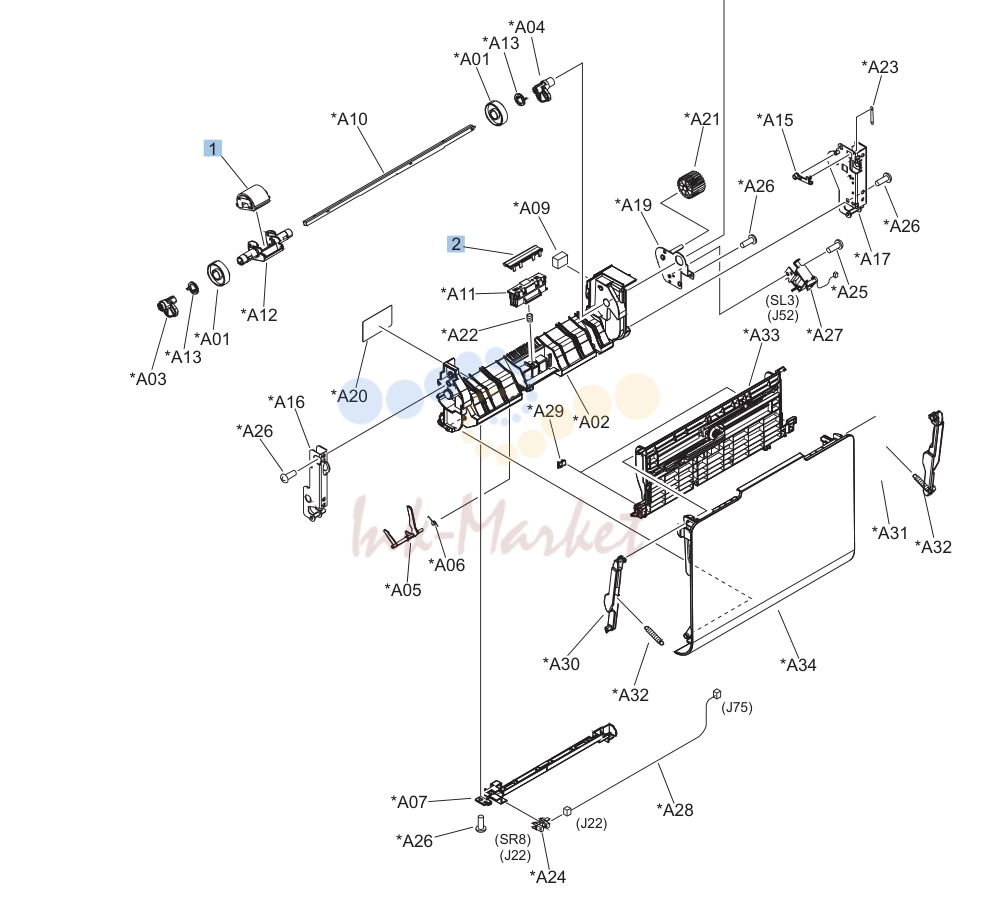

9. Tray 1 paper pickup assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CC493-67908 | Secondary transfer roller assembly kit (includes instructions) | |
| 2 | CC493-67901 запросить цену → | Secondary transfer assembly, duplex kit (includes shaft-support | |
| 2 | CC493-67902 запросить цену → | Secondary transfer assembly, simplex kit (includes shaft-support |

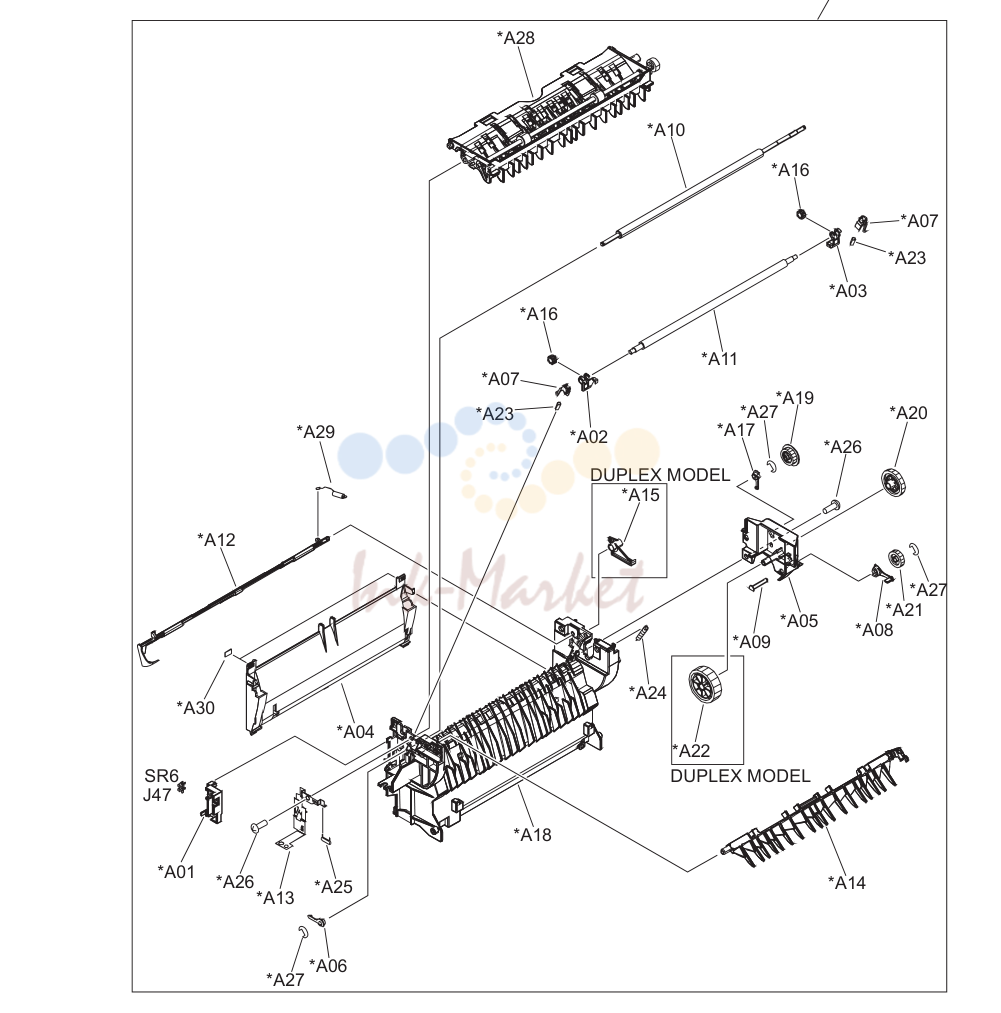

10. Delivery assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5758-000CN запросить цену → | DC controller PCA assembly | |
| 2 | RM1-5763-000CN запросить цену → | Low voltage power supply PCA assembly, 110V | |
| 2 | RM1-5764-000CN запросить цену → | Low voltage power supply PCA assembly, 220V | |
| 3 | RM1-5779-000CN запросить цену → | High voltage power supply PCA, lower (includes FFC; DCC to | |
| 4 | RM1-5781-000CN запросить цену → | High voltage power supply, upper | |
| 6 | RM1-5636-020CN запросить цену → | Inner connecting PCA assembly | |
| 7 | RM1-5771-020CN запросить цену → | Toner remain PCA assembly | |
| 8 | CC493-69001 запросить цену → | Formatter kit (exchange; includes instructions) |

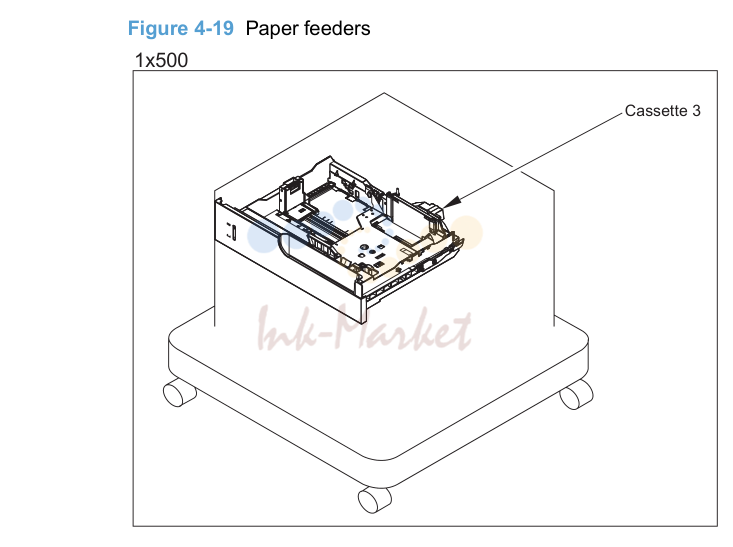

11. Assessories
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | RC2-5378-000CN запросить цену → | Cover, rear lower | |
| 5 | RC2-5379-000CN запросить цену → | Cover, rear | |
| 7 | RC2-5393-000CN запросить цену → | Cover, left | |
| 8 | RC2-5356-000CN запросить цену → | Cover, right front, 1x | |
| 8 | RC2-5357-000CN запросить цену → | Cover, right front, 3x | |
| 9 | RC2-5380-000CN запросить цену → | Cover, right rear | |
| 11 | RC2-5394-000CN запросить цену → | Cover, right center | |
| 14 | RM1-5937-000CN запросить цену → | Right door assembly 3x | |
| 14 | RM1-5936-000CN запросить цену → | Right door assembly 1x | |
| 16 | RC2-5377-000CN запросить цену → | Door, stock, 1x |

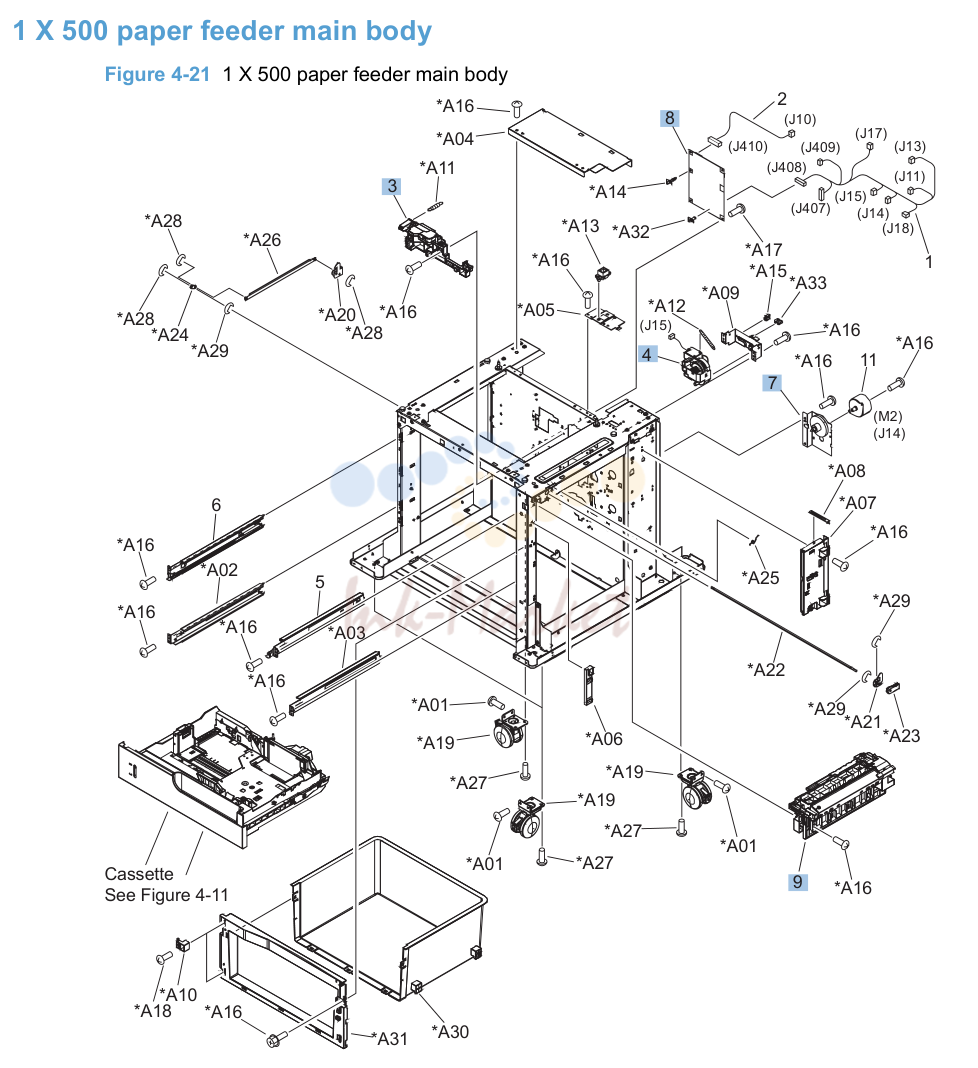

12. 1 X 500 paper feeder main body
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | RM1-5913-000CN запросить цену → | Lifter base assembly | |
| 4 | RM1-5914-000CN | Lifter assembly | |
| 7 | RM1-5934-000CN запросить цену → | Paper pickup drive assembly, 1x | |
| 8 | RM1-5854-000CN запросить цену → | Feeder PCA assembly, 1x | |
| 9 | RM1-5929-000CN запросить цену → | Paper pickup assembly |

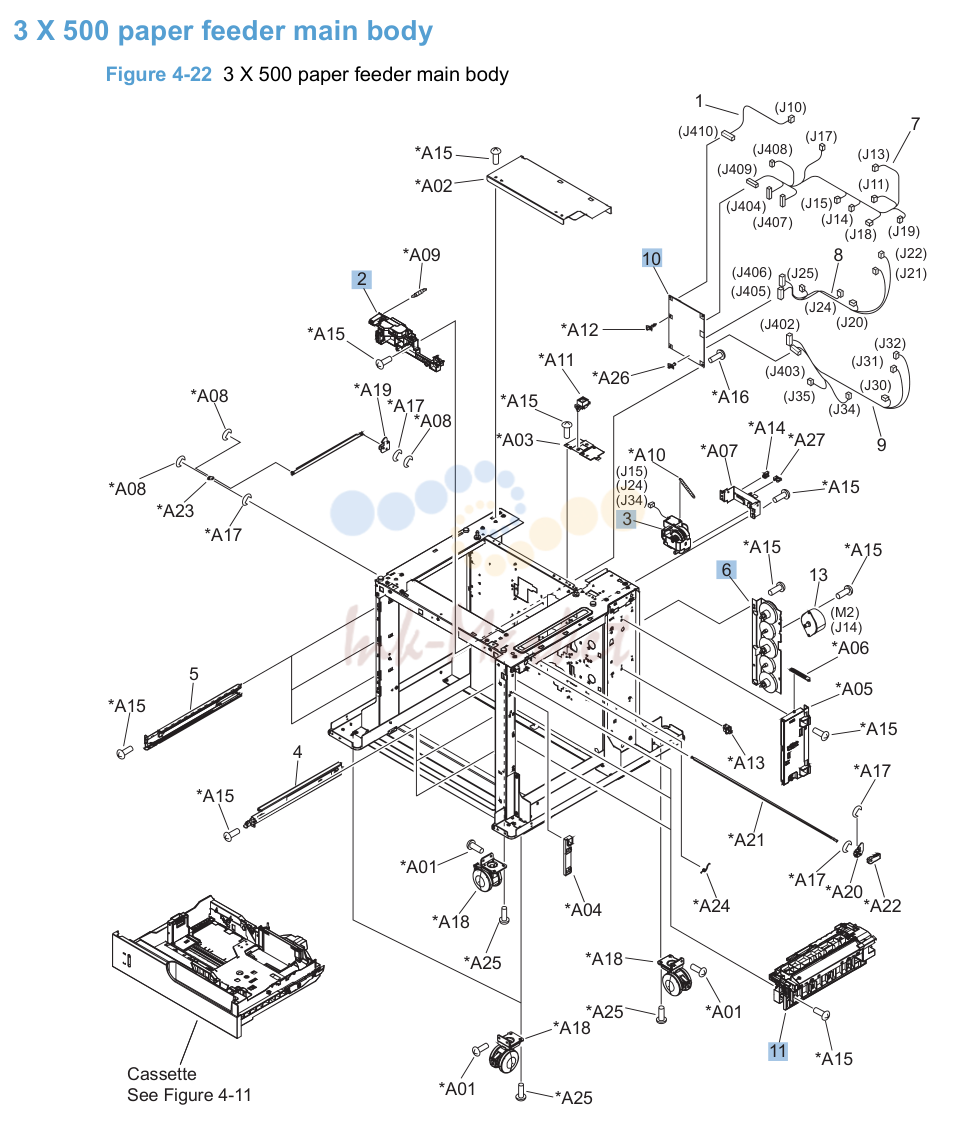

13. 3 X 500 paper feeder main body
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RM1-5913-000CN запросить цену → | Lifter base assembly | |
| 3 | RM1-5914-000CN | Lifter assembly | |
| 6 | RM1-5935-000CN запросить цену → | Paper pickup drive assembly 3x | |
| 10 | RM1-5958-000CN запросить цену → | Feeder PCA assembly 3x | |
| 11 | RM1-5929-000CN запросить цену → | Paper pickup assembly |
