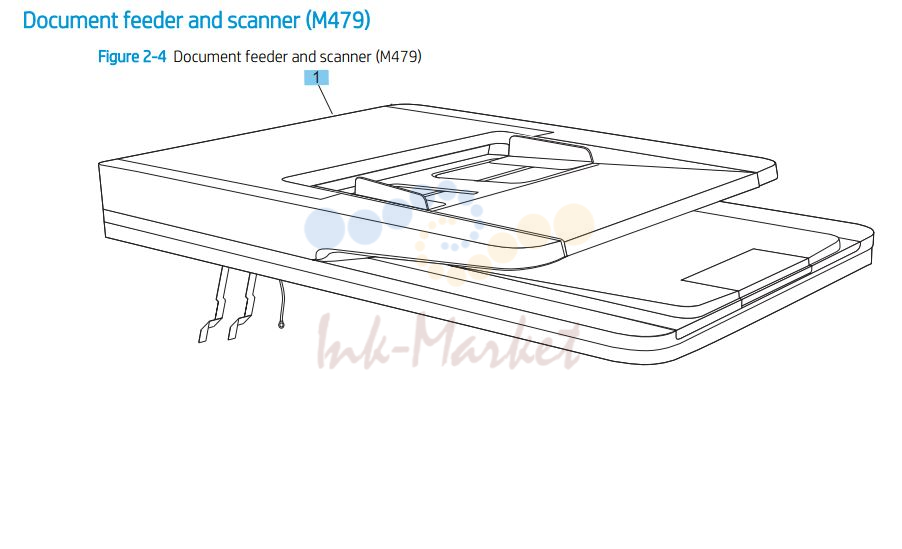

HP M479 Document feeder printer parts diagram

HP M479 Document feeder printer parts diagram

№АртикулАльт. артикулОписание
1W1A73-60111 ✓ в наличииIntegrated scanner assembly (M479) (simplex)
1W1A73-60110 ✓ в наличииIntegrated scanner assembly (M479) (duplex)

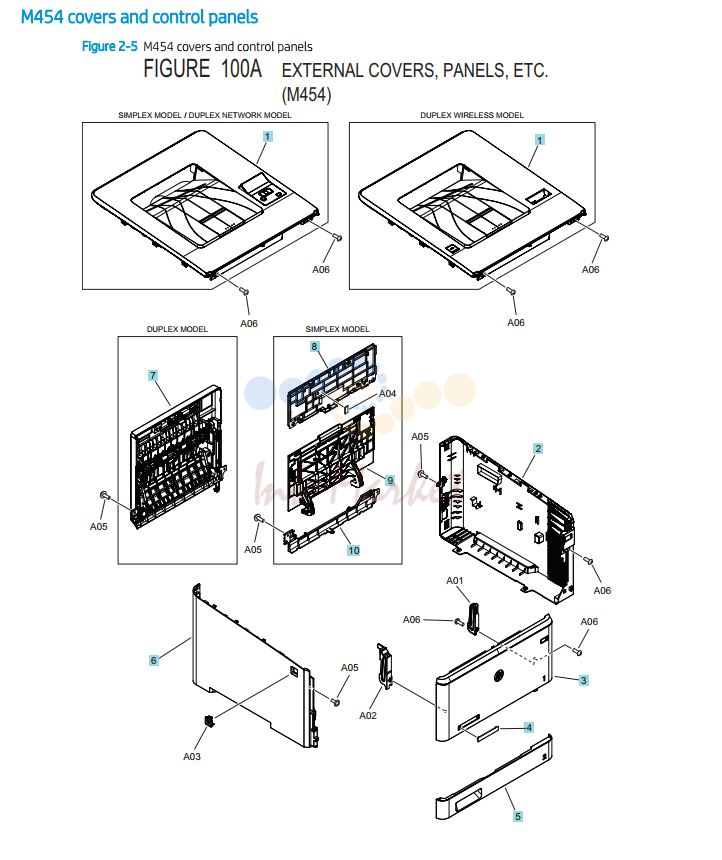

HP M454dn Covers, Panels and doors printer parts diagram

HP M454dn Covers, Panels and doors printer parts diagram

№АртикулАльт. артикулОписание
1RM2-6442-000CN запросить цену →Cover, top assy (duplex/network)
1RM2-1819-000CN запросить цену →Cover, top assy (duplex/wireless)
1RM2-6433 запросить цену →Cover, top assembly W/ control panel (simplex) (M454nw)
2RM4-4853-000CN запросить цену →Cover, right
3RM2-1823-000CN запросить цену →Front door assy
4RC5-3253-000CN запросить цену →Plate, name (simplex)
4RC5-3254-000CN запросить цену →Plate, name (duplex/network)
4RC5-3255-000CN запросить цену →Plate, name (duplex/wireless)
5RC4-5334-000CN запросить цену →Cover, cassette
6RC4-4854-000CN запросить цену →Cover, left (M454)
7RM2-6383-000CN запросить цену →Duplex door assembly
8RC4-4855-000CN запросить цену →Cover, rear (simplex models)
9RM2-1825-000CN запросить цену →Door, rear (simplex models)
10RC4-5131-000CN запросить цену →Cover, rear lower (simplex models)

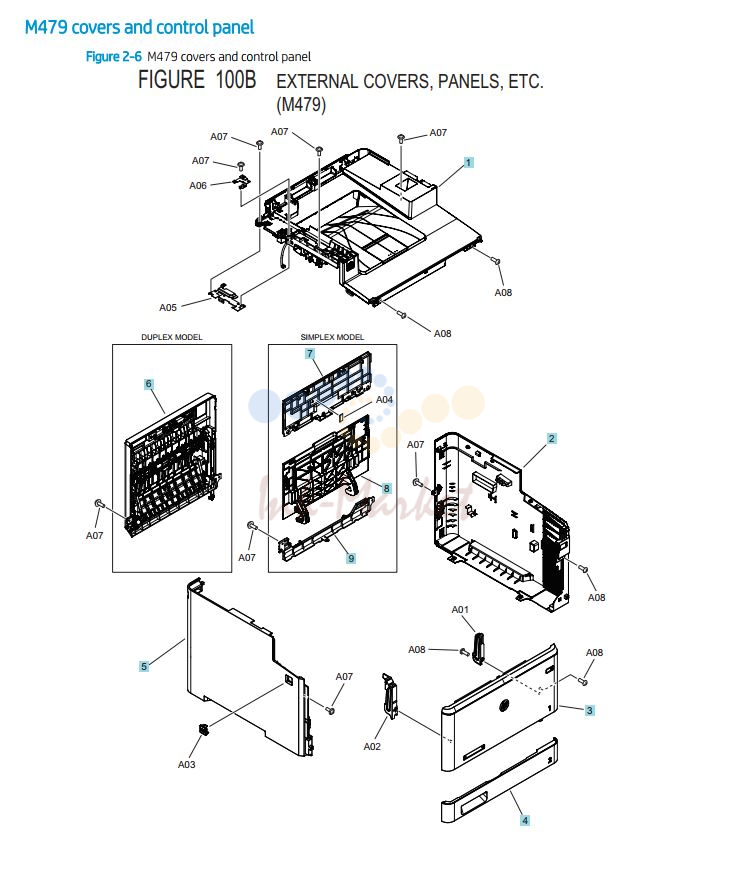

HP M479 Covers, Panels and doors printer parts diagram

HP M479 Covers, Panels and doors printer parts diagram

№АртикулАльт. артикулОписание
1RM2-1814-000CN запросить цену →Cover, top assy (duplex network models)
1RM2-1815-000CN запросить цену →Cover, top assy (duplex wireless models)
2RC4-6044-000CN запросить цену →Cover, right (M479)
3RM2-1824-000CN ✓ в наличииFront door assy
5RC4-6045-000CN запросить цену →Cover, left (M479)

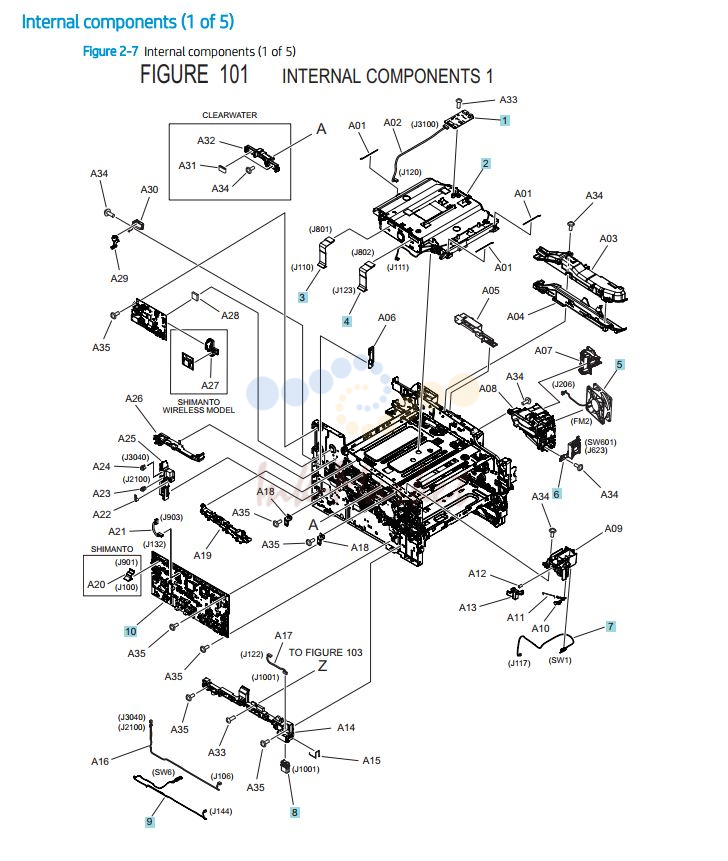

HP M454 M479 Internal Assemblies 1 of 5 printer parts diagram

HP M454 M479 Internal Assemblies 1 of 5 printer parts diagram

№АртикулАльт. артикулОписание
1RM3-7245-000CN ✓ в наличииMemory PCA assy
2RM2-5612-000CN запросить цену →Laser scanner assy
3RM2-8662-000CN запросить цену →Cable, scanner FFC
4RM2-8663-000CN запросить цену →Cable, scanner FFC
5RK2-6270-000CN запросить цену →Fan (FM2)
6RM2-6373-000CN ✓ в наличииPower switch assembly
7RM3-7227-000CN запросить цену →Switch, cable front door assembly
8VS1-7258-007CN запросить цену →Connector drawer
9RM2-7896-000CN запросить цену →Switch, cassette cable assembly
10RM3-7238-000CN ✓ в наличииEngine controller PCA (duplex models)
10W1A80-67902 запросить цену →Formatter PCA (M479fdw-China only)

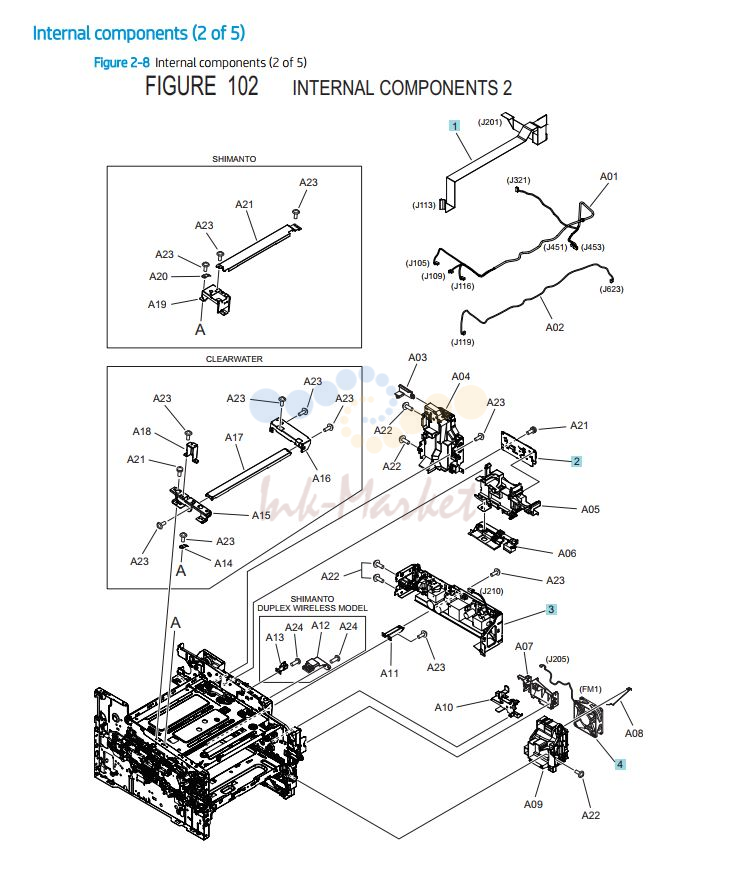

HP M454 M479 Internal Assemblies 2 of 5 printer parts diagram

HP M454 M479 Internal Assemblies 2 of 5 printer parts diagram

№АртикулАльт. артикулОписание
1RM2-8661-000CN запросить цену →Cable, flexible flat
2RM2-7369-000CN запросить цену →Driver PCA
3110-127V запросить цену →Low-voltage power supply (
3220-240V запросить цену →Low-voltage power supply (

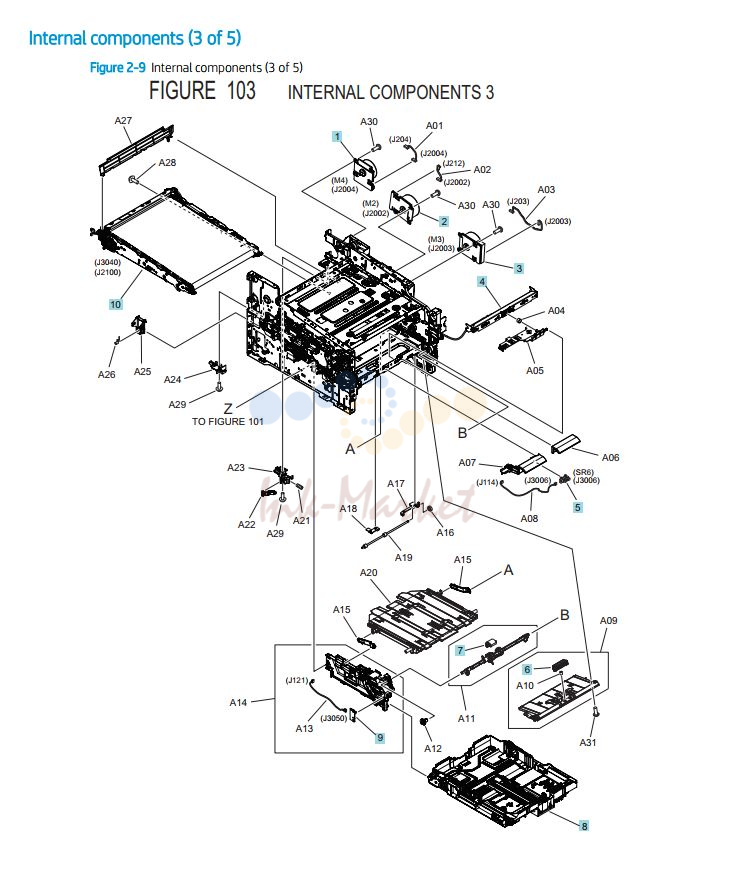

HP M454 M479 Internal Assemblies 3 of 5 printer parts diagram

HP M454 M479 Internal Assemblies 3 of 5 printer parts diagram

№АртикулАльт. артикулОписание
1RM2-7349-000CN запросить цену →Motor, fuser (M4)
2RM2-7342-000CN запросить цену →Motor, drum (M2)
3RM2-7344-000CN запросить цену →Motor, developing (M3)
4RM2-7399-000CN запросить цену →Sensor, density detect
5WG8-5935-000CN запросить цену →Photointerrupter
6RM2-6406-000CN запросить цену →Pad, separation assembly
7RL1-2593-000CN запросить цену →Roller, paper pickup
8RM2-6377-000CN запросить цену →Cassette (Tray 2) assembly
9RM2-7236-000CN запросить цену →Sensor, environment PCA
10RM2-6454-000CN запросить цену →Intermediate transfer belt (ITB)

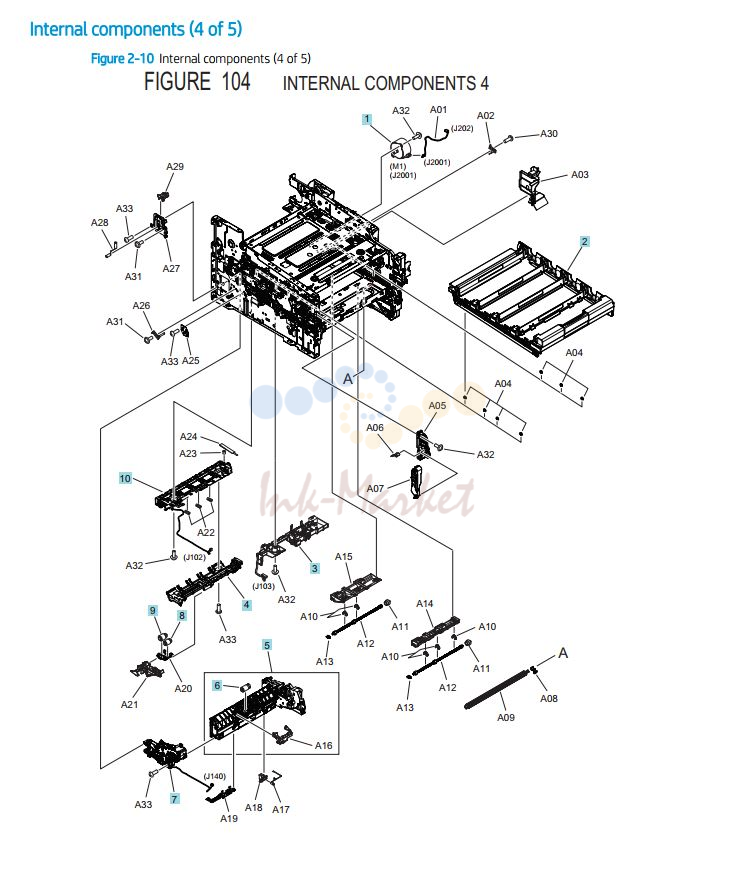

HP M454 M479 Internal Assemblies 4 of 5 printer parts diagram

HP M454 M479 Internal Assemblies 4 of 5 printer parts diagram

№АртикулАльт. артикулОписание
1RM2-7350-000CN запросить цену →Motor, pickup (M1)
2RM2-1807-000CN запросить цену →Cartridge tray assembly
3RM2-6368-000CN запросить цену →Feed guide assembly, front
4RM2-6366-000CN запросить цену →Feed guide assembly, rear
5RM2-6372-000CN запросить цену →Paper pickup assembly
6RM2-5881-000CN запросить цену →Roller, separation
7RM2-6370-000CN запросить цену →Lifter drive assembly
8RM2-5576-000CN ✓ в наличииRoller, paper pickup assembly
9RM2-5577-000CN ✓ в наличииRoller, feed assembly
10RM2-6374-000CN запросить цену →Registration assembly

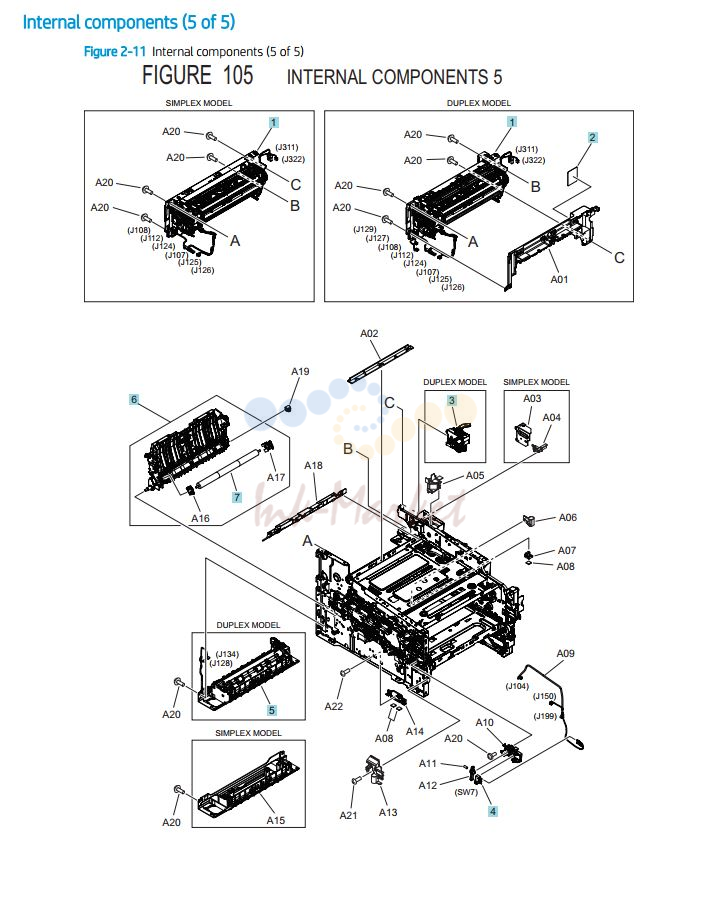

HP M454 M479 Internal Assemblies 5 of 5 printer parts diagram

HP M454 M479 Internal Assemblies 5 of 5 printer parts diagram

№АртикулАльт. артикулОписание
2RU7-8613-000CN запросить цену →Label, high temp; Caution (duplex models)
3RM2-6389-000CN запросить цену →Reverse drive assembly (duplex models)
4RK2-0534-000CN запросить цену →Front door switch (microswitch)
5RM2-6387-000CN запросить цену →Paper pickup assembly (duplex models)
6RM2-6397-000CN запросить цену →Secondary transfer assembly (duplex models)
6RM2-6430-000CN запросить цену →Secondary transfer assembly (simplex models)
7RM2-6455-000CN запросить цену →Secondary transfer roller

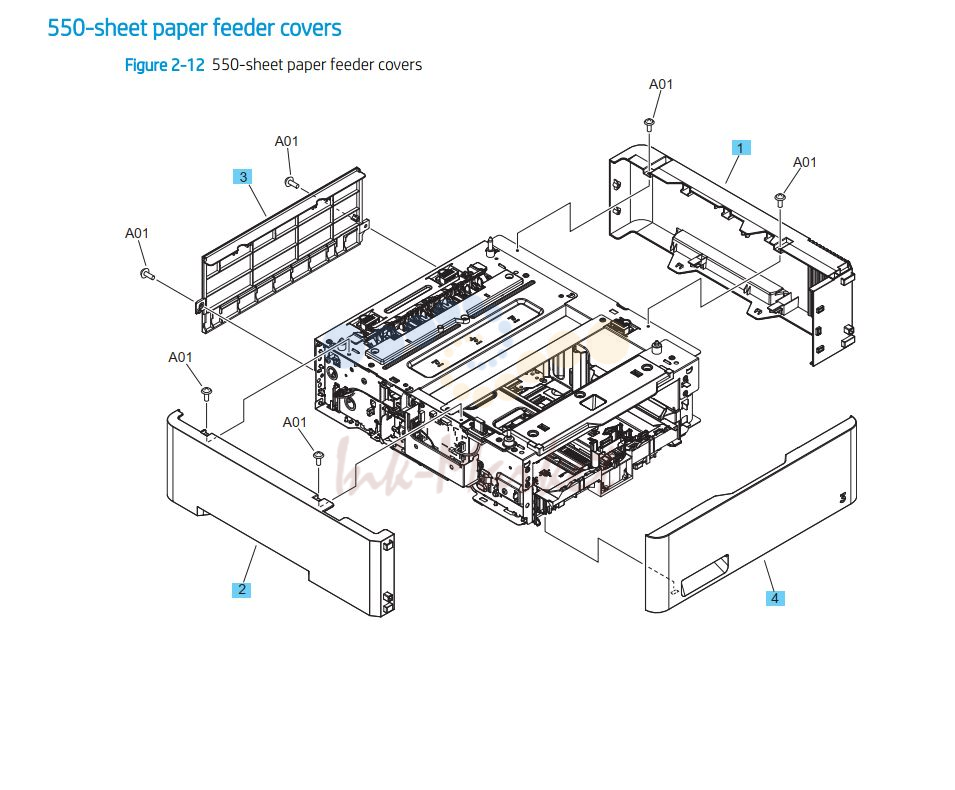

HP M454 M479 550 sheet paper feeder covers printer parts diagram

HP M454 M479 550 sheet paper feeder covers printer parts diagram

№АртикулАльт. артикулОписание
1RC4-2201-000CN запросить цену →Cover, left (550-sheet feeder)
2RC4-2202-000CN запросить цену →Cover, right (550-sheet feeder)
3RC4-2203-000CN запросить цену →Cover, rear (550-sheet feeder)
4RC4-2224-000CN запросить цену →Cover, cassette (550-sheet feeder)

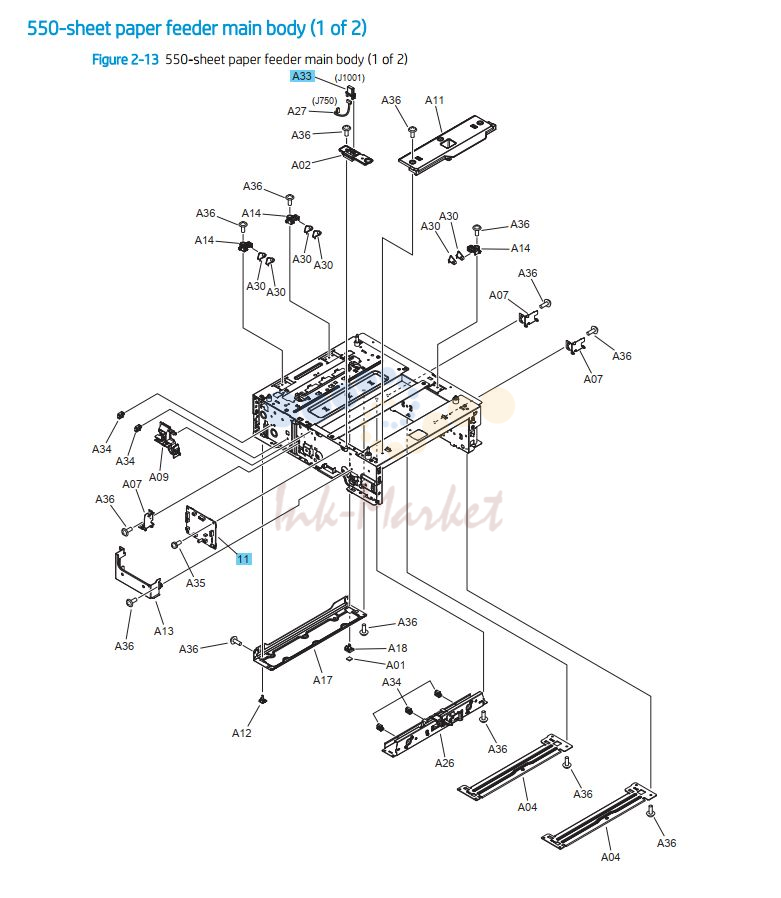

HP M454 M479 550 sheet paper feeder main body 1 of 2 printer parts diagram

HP M454 M479 550 sheet paper feeder main body 1 of 2 printer parts diagram

№АртикулАльт. артикулОписание
11RM2-7366-000CN запросить цену →Paper feeder driver PCA (550-sheet feeder)

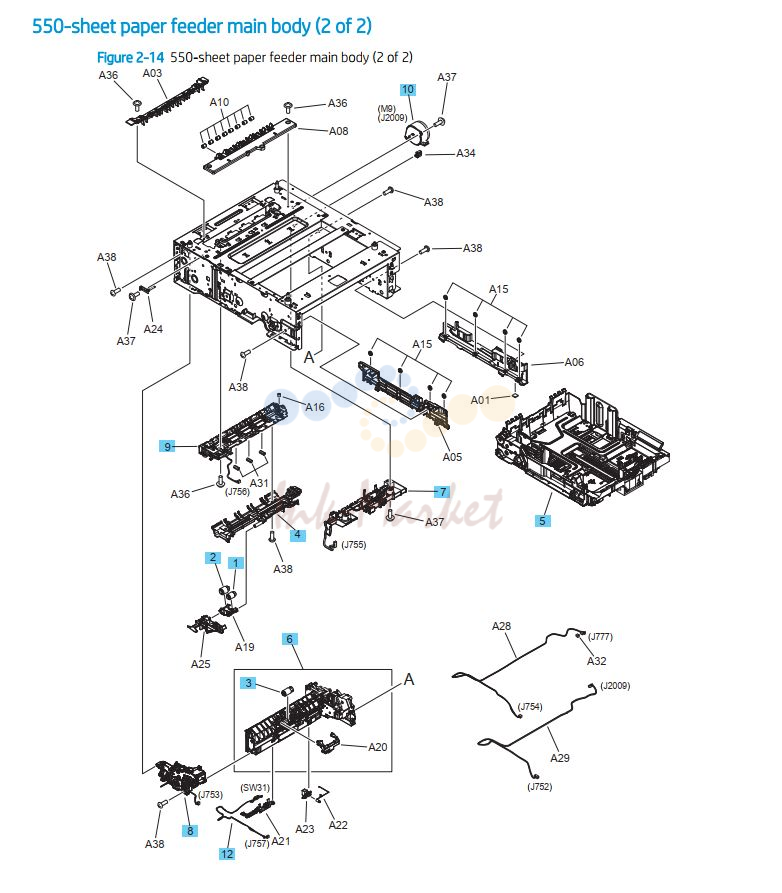

HP M454 M479 550 sheet paper feeder main body 2 of 2 printer parts diagram

HP M454 M479 550 sheet paper feeder main body 2 of 2 printer parts diagram

№АртикулАльт. артикулОписание
5RM2-6486-000CN запросить цену →Cassette assembly (550-sheet feeder)
6RM2-6490-000CN запросить цену →Paper pickup assembly (550-sheet feeder)
7RM2-6492-000CN запросить цену →Feed guide assembly, front (550-sheet feeder)
8RM2-6493-000CN запросить цену →Lifter drive assembly (550-sheet feeder)
9RM2-6494-000CN запросить цену →Paper feed assembly (550-sheet feeder)
12RM2-7897-000CN запросить цену →Switch cable assembly (550-sheet feeder)
