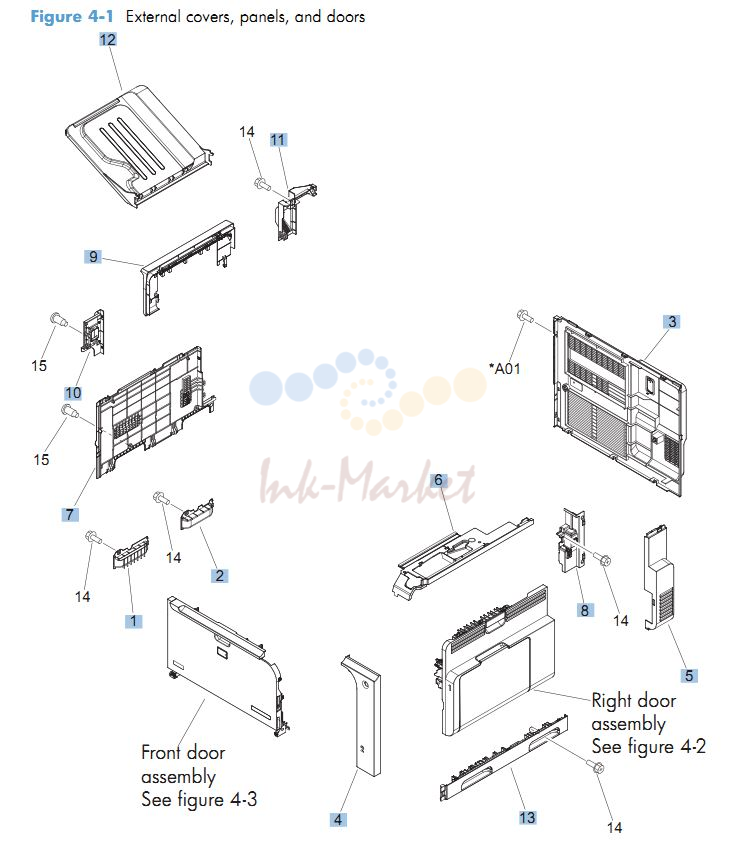

HP CM4540 Covers, Panels and doors printer parts diagram

HP CM4540 Covers, Panels and doors printer parts diagram

№АртикулАльт. артикулОписание
1RC2-4268-000CN запросить цену →Grip, left front
2RC2-4269-000CN запросить цену →Grip, left rear
3RM1-5613-000CN запросить цену →Rear cover assembly
4RC2-4287-000CN запросить цену →Cover, right front
5RC2-4273-000CN запросить цену →Cover, right rear
6RM1-5645-000CN запросить цену →Cover, intermediate assembly
7RC2-4300-000CN запросить цену →Cover, left lower
8RM1-5520-000CN запросить цену →Cover, inner
9CC419-67904 запросить цену →Output bezel kit
10RC2-8213-000CN запросить цену →Cover, left rear
11RC2-4288-000CN запросить цену →Cover, fan
12RM1-5632-000CN запросить цену →Output bin, left paper delivery assembly
13RM1-5507-000CN запросить цену →Right handle cover assembly

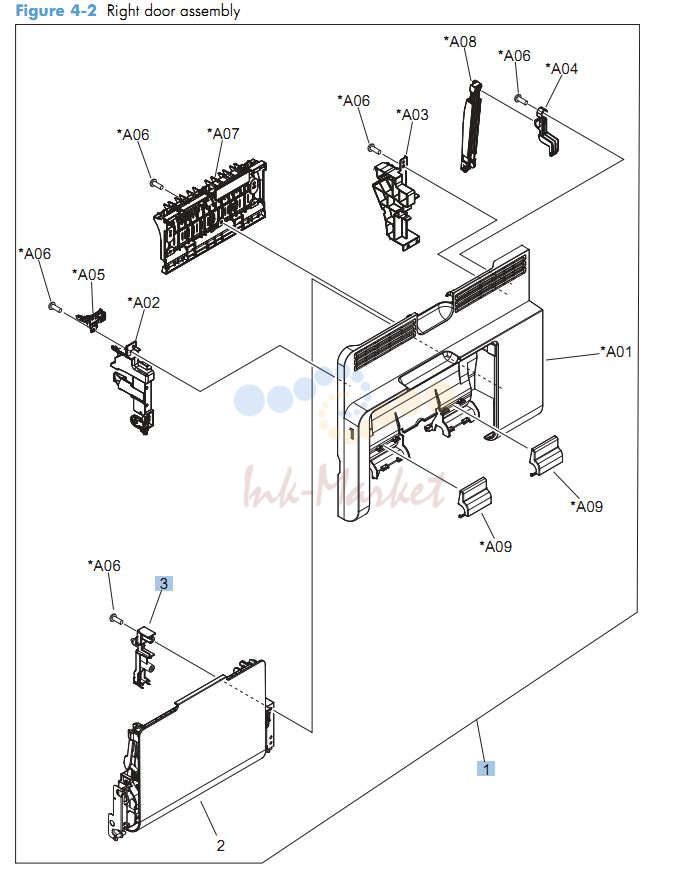

HP CM4540 Right door assembly printer parts diagram

HP CM4540 Right door assembly printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5509-000CN запросить цену →Right door assembly
3RC2-4747-000CN запросить цену →Cover, M.P. crossmember R

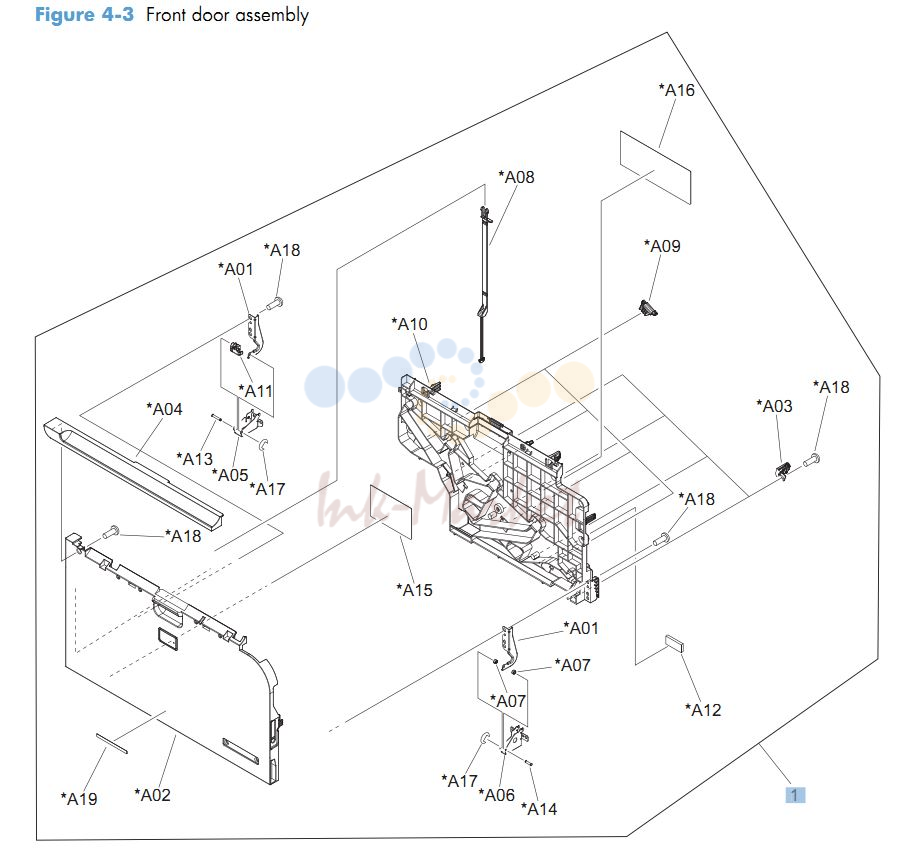

HP CM4540 Front door assembly printer parts diagram

HP CM4540 Front door assembly printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5612-000CN запросить цену →Front door assembly

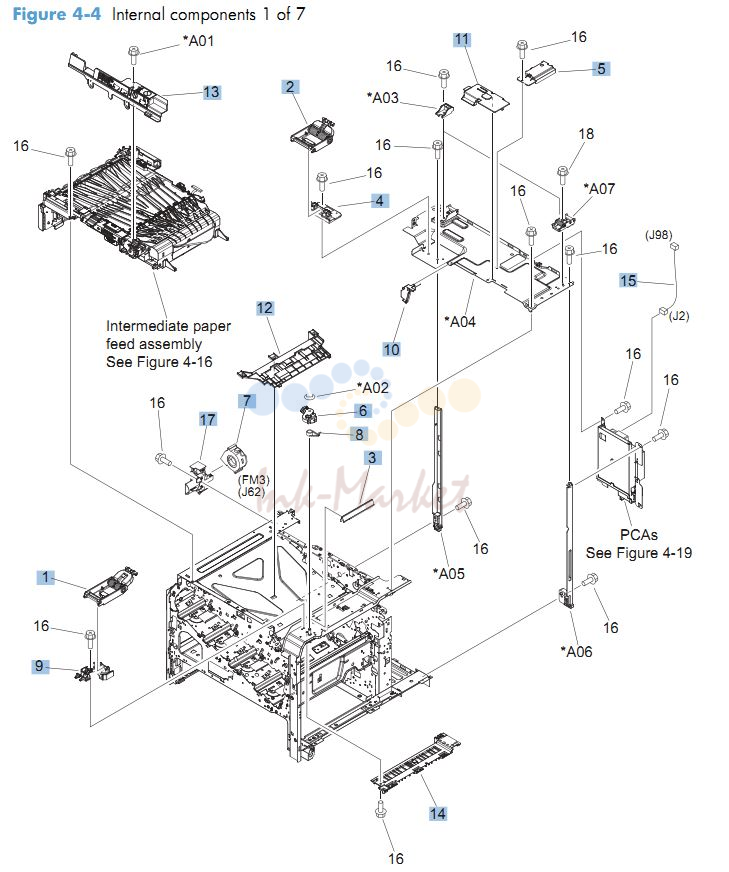

HP CM4540 Internal Components 1 of 7 printer parts diagram

HP CM4540 Internal Components 1 of 7 printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5614-000CN запросить цену →Scissors hinge assembly, right
2RM1-5616-000CN запросить цену →Scissors hinge assembly, left
3RC2-4632-000CN запросить цену →Guide, interlock cable
4RC2-4642-000CN запросить цену →Stand, scissors hinge, left
5RM1-5646-000CN запросить цену →Image scanner CN cover assembly
6RC2-4644-000CN запросить цену →Lever, release
7RK2-2575-000CN запросить цену →Fan
8RC2-4645-000CN запросить цену →Spring, torsion
9RC2-4646-000CN запросить цену →Stand, scissors hinge, right
10RC2-4662-000CN запросить цену →Cover, high voltage
11RC2-4664-000CN запросить цену →Cover, duplexing gear
12RC2-8206-000CN запросить цену →Guide, crossmember cable, upper
13RL1-2181-000CN запросить цену →IPTU inner cover assembly
14RC2-4661-000CN запросить цену →Holder, door handle, right
15RM1-5827-000CN запросить цену →DC cable assembly
17RC2-4665-000CN запросить цену →Holder, exhaust fan

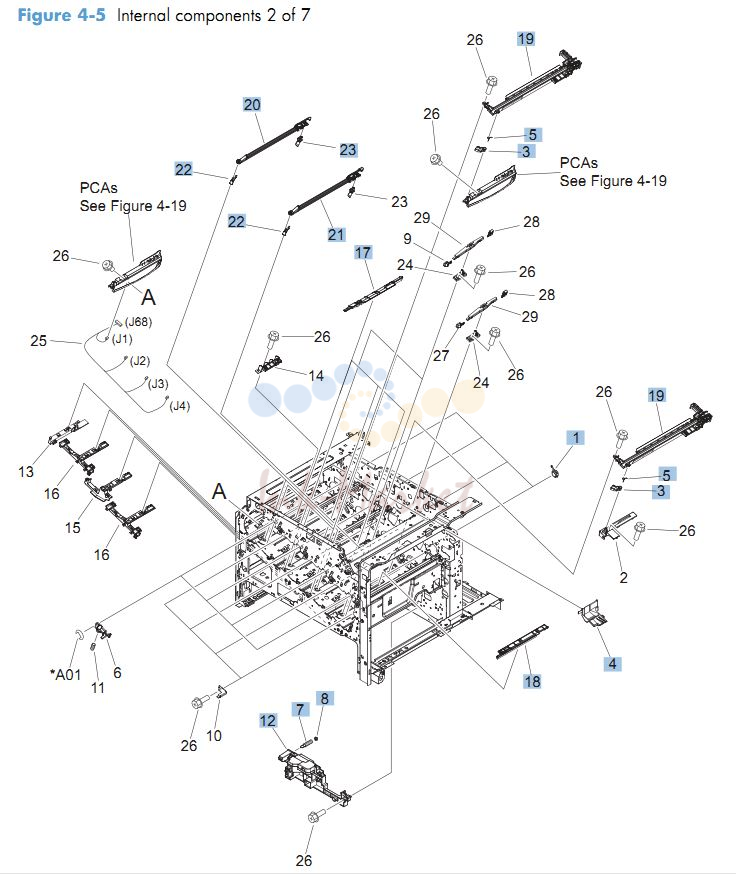

HP CM4540 Internal Components 2 of 7 printer parts diagram

HP CM4540 Internal Components 2 of 7 printer parts diagram

№АртикулАльт. артикулОписание
1RC2-9719-000CN запросить цену →Bushing
3RC2-3986-000CN запросить цену →Lever, CRG. lock
4RC2-4218-000CN запросить цену →Tray, waste toner catch
5RU6-2247-000CN запросить цену →Spring, torsion
7RC2-4469-000CN запросить цену →Spring, grounding
8RC2-4470-000CN запросить цену →Bushing
12RM1-5913-000CN запросить цену →Lifter base assembly
17RC2-4403-000CN запросить цену →Cover
18RC2-5962-000CN запросить цену →Cover
19RM1-5486-000CN запросить цену →Crg. Guide lower assembly
20RM1-5488-000CN запросить цену →Shutter assembly
21RM1-5489-000CN запросить цену →Shutter assembly
22RM1-5585-000CN запросить цену →Shutter arm assembly
23RM1-5586-000CN запросить цену →Shutter arm assembly

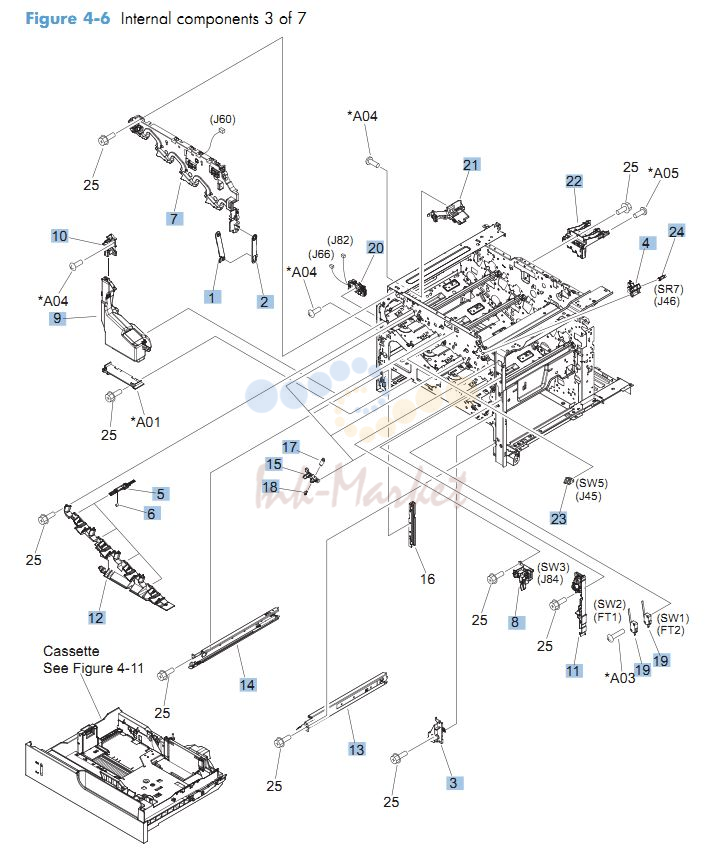

HP CM4540 Internal Components 3 of 7 printer parts diagram

HP CM4540 Internal Components 3 of 7 printer parts diagram

№АртикулАльт. артикулОписание
1RC2-4291-000CN запросить цену →Hinge, front door
2RC2-4292-000CN запросить цену →Hinge, front door
3RC2-4467-000CN запросить цену →Cover
4RC2-4369-000CN запросить цену →Holder, sensor
5RC2-4415-000CN запросить цену →Lever, shutter
6RU6-2316-000CN запросить цену →Spring, compression
7RM1-5495-000CN запросить цену →Front inner cover upper assembly
8RM1-5496-000CN запросить цену →Interlock assembly
9CC493-67913 запросить цену →Toner collection unit (TCU) kit
10RM1-5519-000CN запросить цену →Waste toner duct assembly
11RM1-5582-000CN запросить цену →Power switch assembly
12RM1-5598-000CN запросить цену →Front inner cover lower assembly
13RM1-6195-000CN запросить цену →Cassette rail right assembly
14RM1-6196-000CN запросить цену →Cassette rail left assembly
15RC2-3983-020CN запросить цену →Lever, crg. pressure, front
17RU6-2236-000CN запросить цену →Spring, tension
18RU6-2237-000CN запросить цену →Spring, grounding
19WC4-5303-000CN запросить цену →Switch
20RM1-5545-000CN запросить цену →Waste toner detect assembly
21RM1-5584-000CN запросить цену →Waste toner paper feed assembly
22RM1-6694-000CN запросить цену →High voltage holder assembly
23WC2-5637-000CN запросить цену →Switch, push
24WG8-5696-000CN запросить цену →Photo interrupter

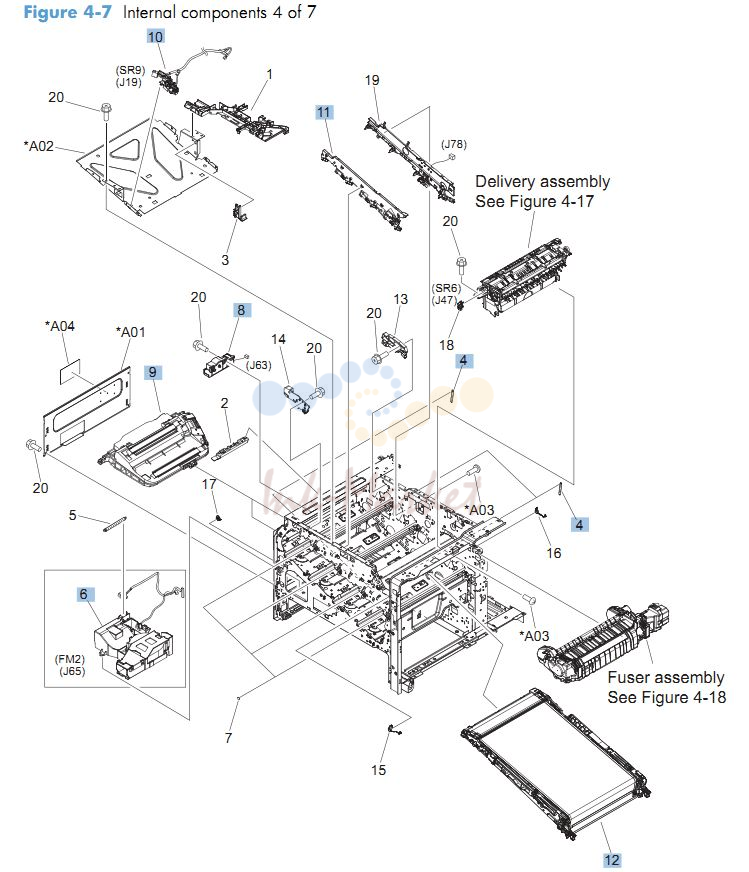

HP CM4540 Internal Components 4 of 7 printer parts diagram

HP CM4540 Internal Components 4 of 7 printer parts diagram

№АртикулАльт. артикулОписание
4RU6-2235-000CN запросить цену →Spring, tension
6RM1-5589-000CN запросить цену →Cartridge fan assembly
8RM1-5605-000CN запросить цену →Waste toner motor assembly
9CC493-67914 ✓ в наличииLaser scanner kit
10RM1-5604-000CN запросить цену →Position detect assembly
11RM1-5492-000CN запросить цену →Front light guide assembly
12CC493-679091 запросить цену →Repair transfer kit (ITB, and secondary transfer roller)

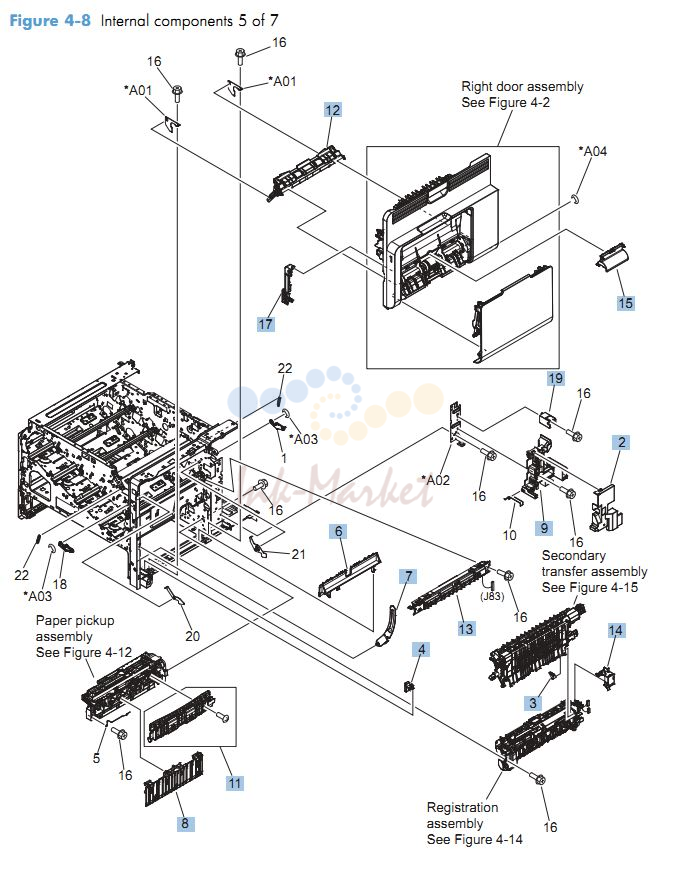

HP CM4540 Internal Components 5 of 7 printer parts diagram

HP CM4540 Internal Components 5 of 7 printer parts diagram

№АртикулАльт. артикулОписание
2RC2-3981-000CN запросить цену →Cover, inner
3RC2-4162-000CN запросить цену →Shaft support
4RC2-4514-000CN запросить цену →Spacer
6RC2-4527-000CN запросить цену →Guide
7RC2-4726-000CN запросить цену →Link, right door
8RC2-4741-000CN запросить цену →Guide, cassette option
9RM1-5601-000CN запросить цену →Holder, duct cable
11RM1-5504-000CN запросить цену →Cassette guide assembly (jam access)
12RM1-5525-000CN запросить цену →Paper feed roller assembly
13RM1-5641-000CN запросить цену →Density detect assembly
14RM1-6695-000CN запросить цену →Cable cover assembly
15RC2-4483-000CN запросить цену →Cover, roller
17RC2-9189-000CN запросить цену →Cover, M.P. crossmember F
19RC2-4055-000CN запросить цену →Arm, door link supporting, right

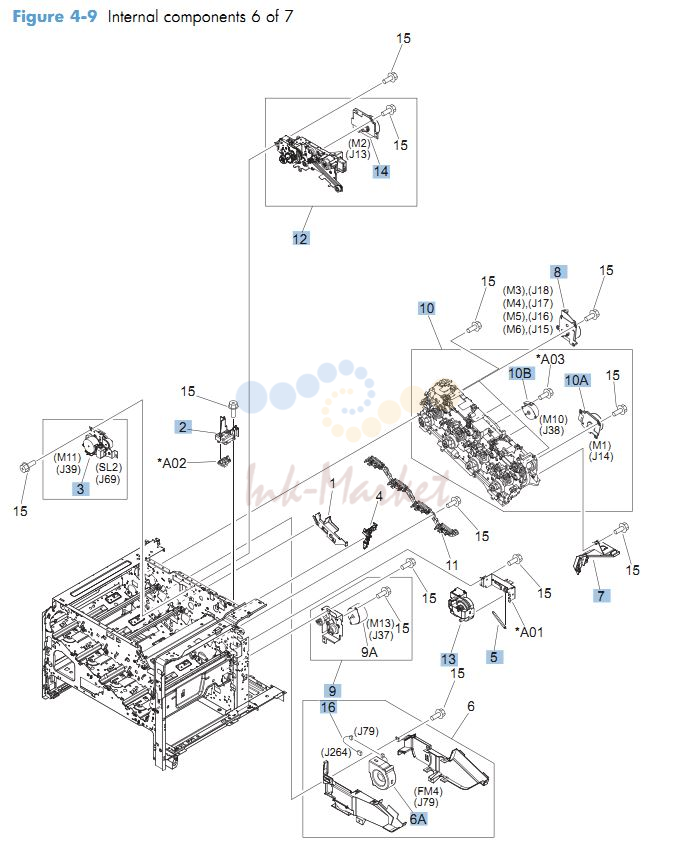

HP CM4540 Internal Components 6 of 7 printer parts diagram

HP CM4540 Internal Components 6 of 7 printer parts diagram

№АртикулАльт. артикулОписание
2RC2-4044-000CN запросить цену →Holder, paper pickup connector
3RM1-4973-000CN запросить цену →Duplexing drive assembly
5RU6-2468-000CN запросить цену →Spring, tension
7RM1-5498-000CN запросить цену →Flexible flat cable assembly
8RM1-5521-000CN запросить цену →Main DC motor assembly
9RM1-5549-000CN запросить цену →Paper pickup drive assembly
10CC493-67915 запросить цену →Main drive kit (includes instructions)
12RM1-5656-000CN запросить цену →Fuser drive assembly, duplex
13RM1-5914-000CN ✓ в наличииLifter assembly
14RM1-4983-000CN запросить цену →Fuser motor assembly
16RM1-5821-000CN запросить цену →Cable, fan

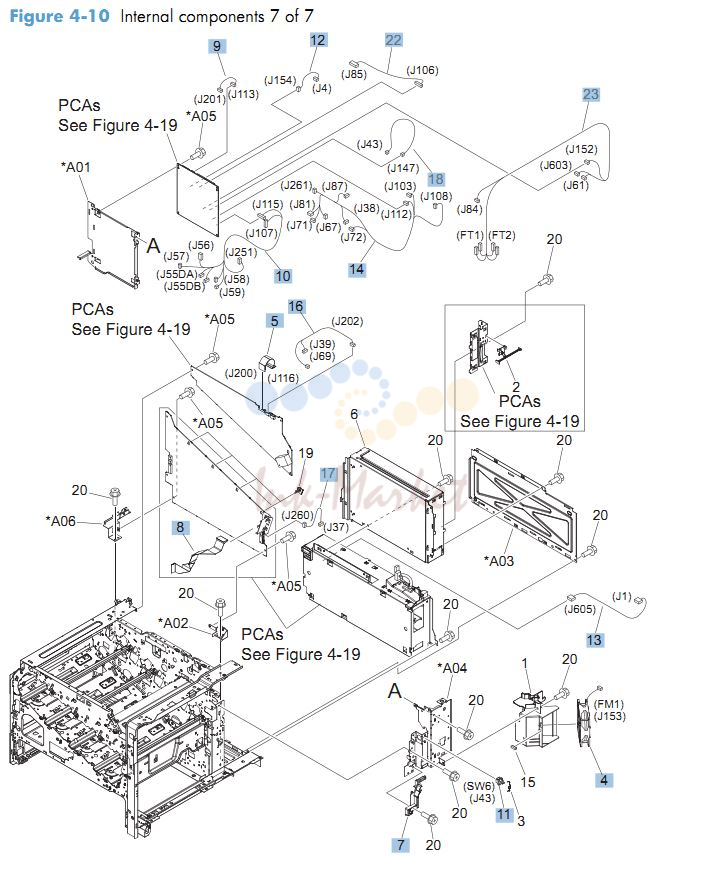

HP CM4540 Internal Components 7 of 7 printer parts diagram

HP CM4540 Internal Components 7 of 7 printer parts diagram

№АртикулАльт. артикулОписание
4RK2-2577-000CN запросить цену →Fan
5RK2-2603-000CN запросить цену →Cable, flexible flat, H.V.T.
7RM1-5502-000CN запросить цену →Contact assembly
8RK2-2604-000CN запросить цену →Cable, flat flexable (FFC)
9RM1-5724-000CN запросить цену →H.V. power supply cable assembly
10RM1-5801-000CN запросить цену →Lower main cable assembly
12RM1-5826-000CN запросить цену →Sub controller cable assembly
13RM1-5825-000CN запросить цену →Sub PS AD cable assembly
14RM1-5799-000CN запросить цену →Connecting cable assembly
16RM1-5803-000CN запросить цену →Duplexing cable assembly, duplex
17RM1-5804-000CN запросить цену →Feed cable assembly
18RM1-5807-000CN запросить цену →Switch cable assembly
22RM1-5815-000CN запросить цену →Sensor cable assembly
23RM1-5832-000CN запросить цену →Interlock switch cable assembly

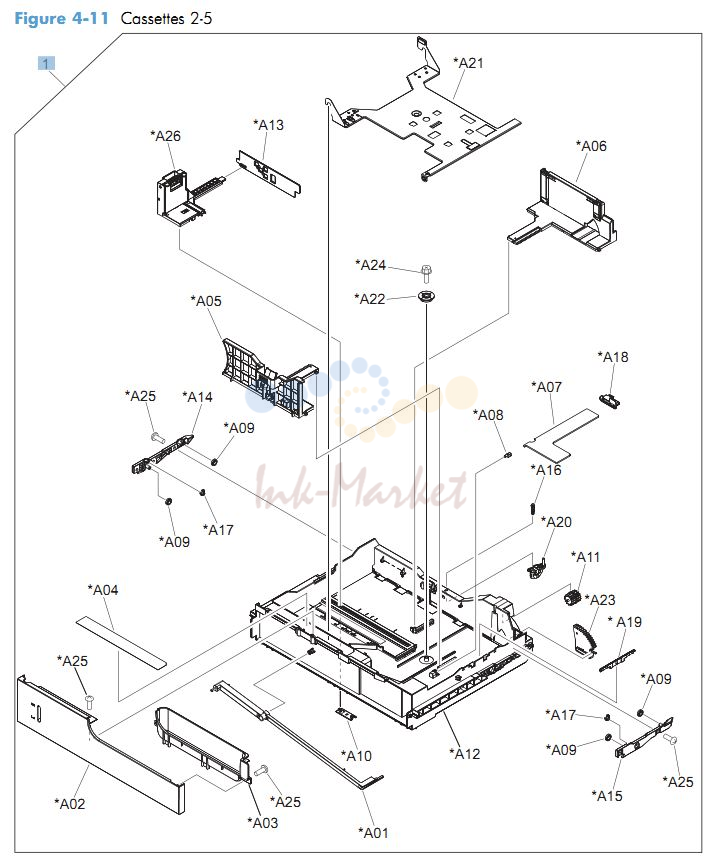

HP CM4540 Cassette 2-5 printer parts diagram

HP CM4540 Cassette 2-5 printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5928-000CN запросить цену →Cassette

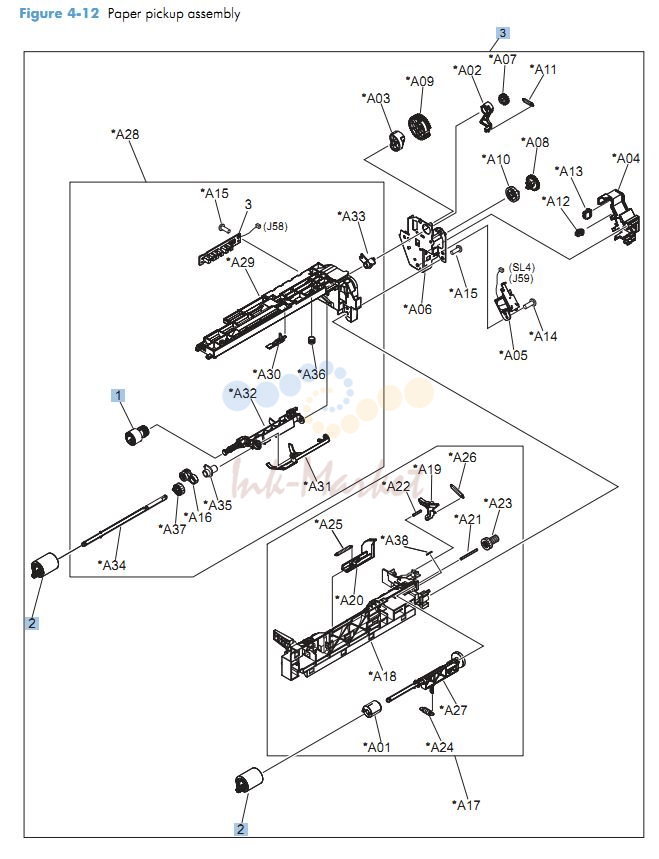

HP CM4540 Paper pickup assy printer parts diagram

HP CM4540 Paper pickup assy printer parts diagram

№АртикулАльт. артикулОписание
1RL1-2099-000CN запросить цену →Roller, paper pickup
2RM1-0037-020CN запросить цену →Paper feed roller
3RM1-5919-000CN ✓ в наличииPaper pickup assembly

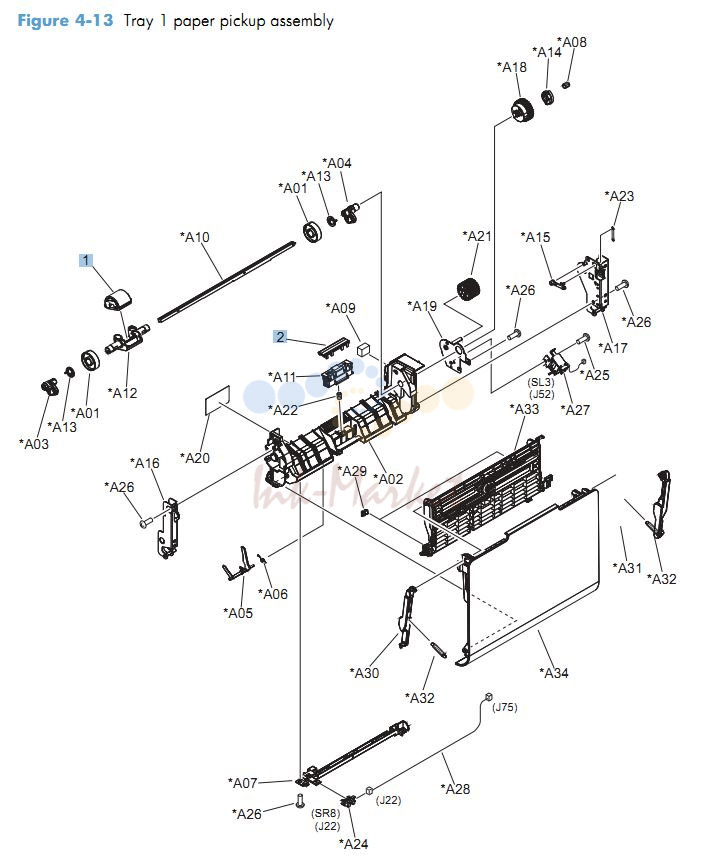

HP CM4540 Tray 1 paper pickup assembly printer parts diagram

HP CM4540 Tray 1 paper pickup assembly printer parts diagram

№АртикулАльт. артикулОписание
1CC493-67906 запросить цену →Pickup roller (Tray 1) kit (includes instructions
2RL1-1937-000CN запросить цену →Separation pad (Tray 1)

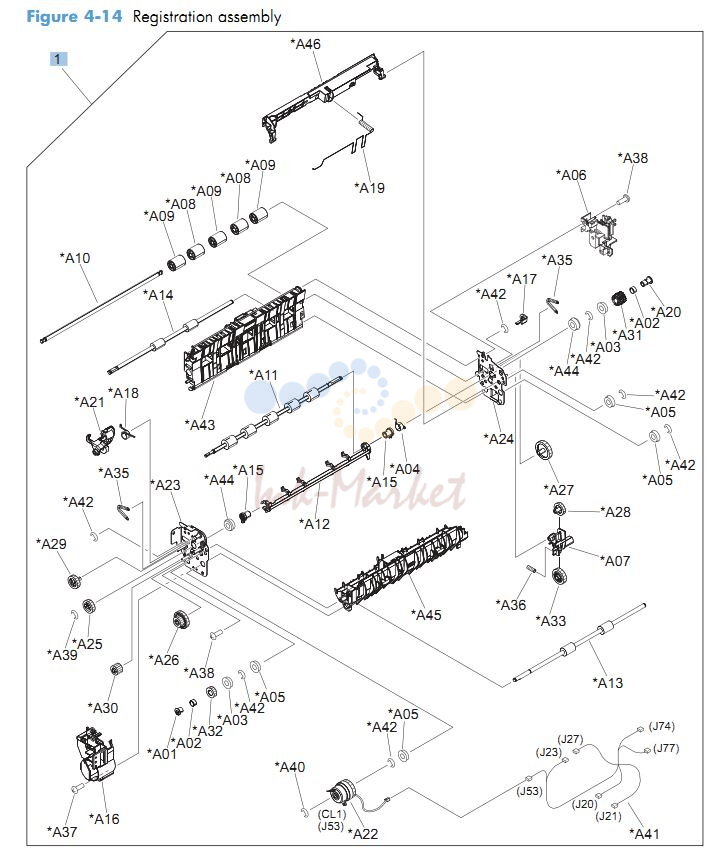

HP CM4540 Registration assembly printer parts diagram

HP CM4540 Registration assembly printer parts diagram

№АртикулАльт. артикулОписание
1CC493-67917 запросить цену →Duplex registration assembly kit

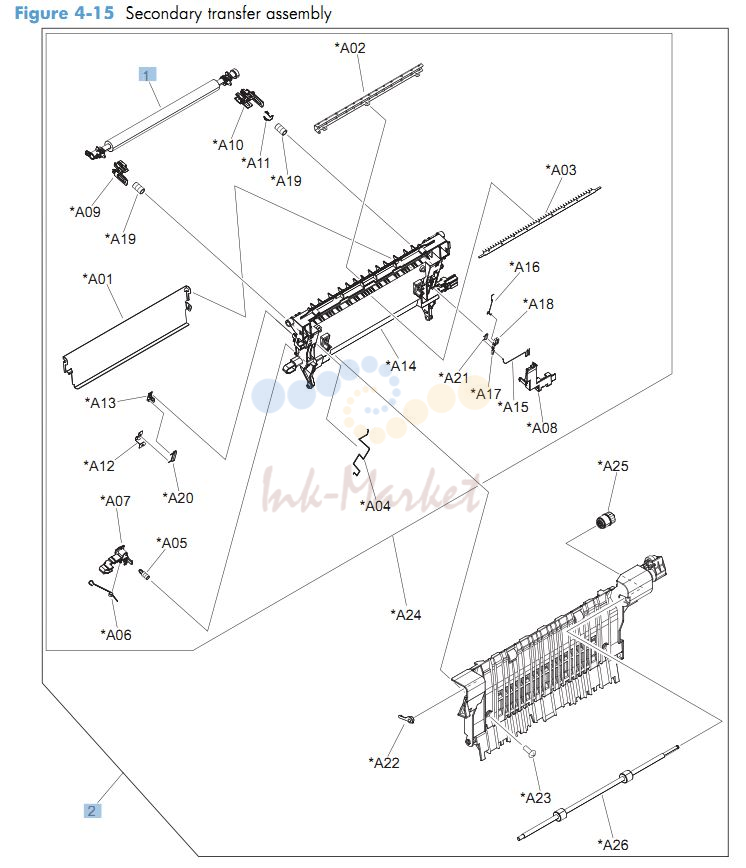

HP CM4540 Secondary transfer roller printer parts diagram

HP CM4540 Secondary transfer roller printer parts diagram

№АртикулАльт. артикулОписание
1CC493-67908 ✓ в наличииSecondary transfer roller assembly kit
2CC492-67901 запросить цену →Secondary transfer assembly, duplex kit

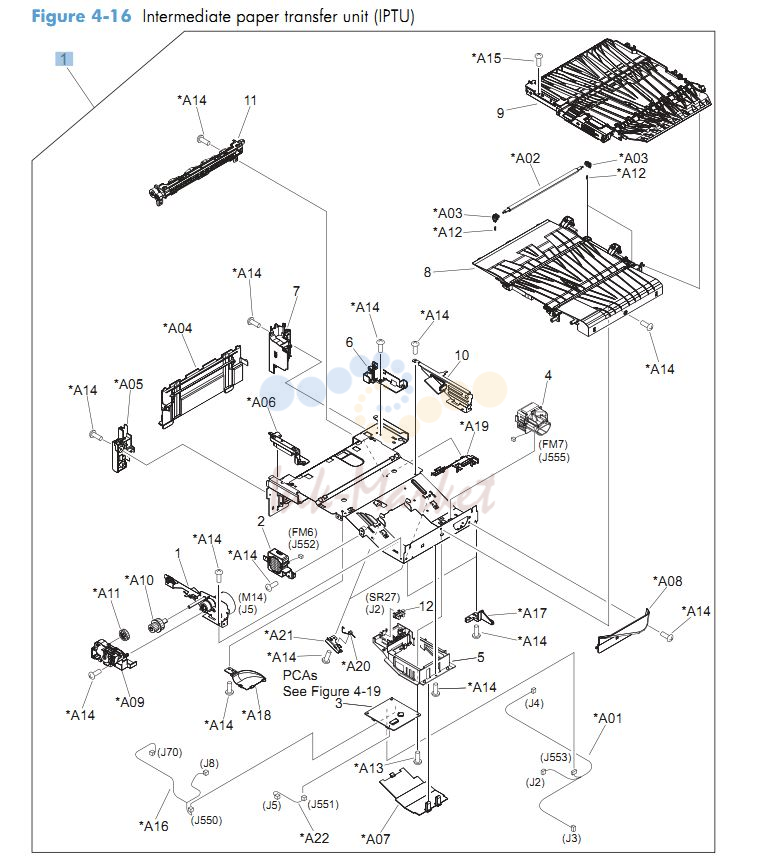

HP CM4540 Intermediate paper transfer unit IPTU printer parts diagram

HP CM4540 Intermediate paper transfer unit IPTU printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5621-000CN запросить цену →Intermediate paper transfer unit (IPTU)

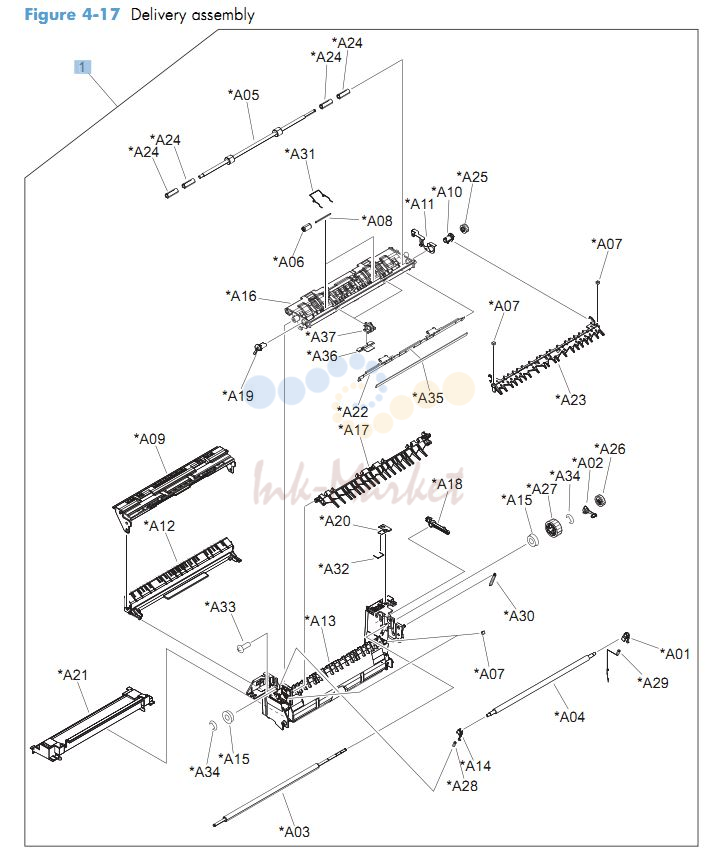

HP CM4540 Delivery assembly printer parts diagram

HP CM4540 Delivery assembly printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5615-000CN запросить цену →Delivery assembly

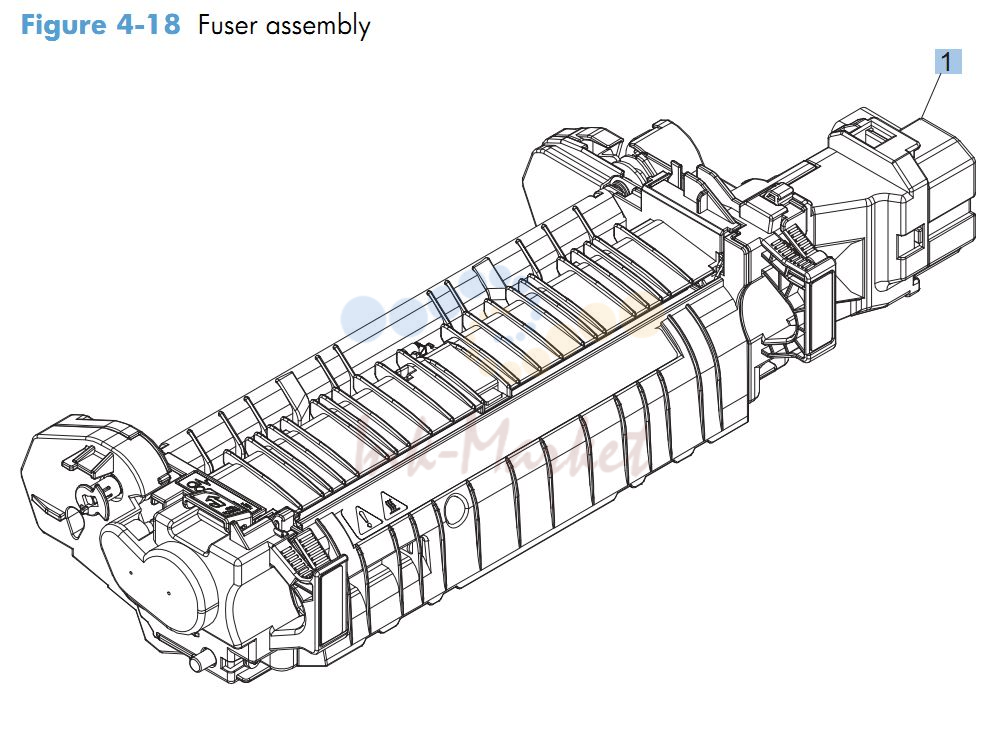

HP CM4540 Fuser assembly printer parts diagram

HP CM4540 Fuser assembly printer parts diagram

№АртикулАльт. артикулОписание
1CC493-67911 запросить цену →Fuser 110 V assembly kit
1CC493-67912 запросить цену →Fuser 220 V assembly kit

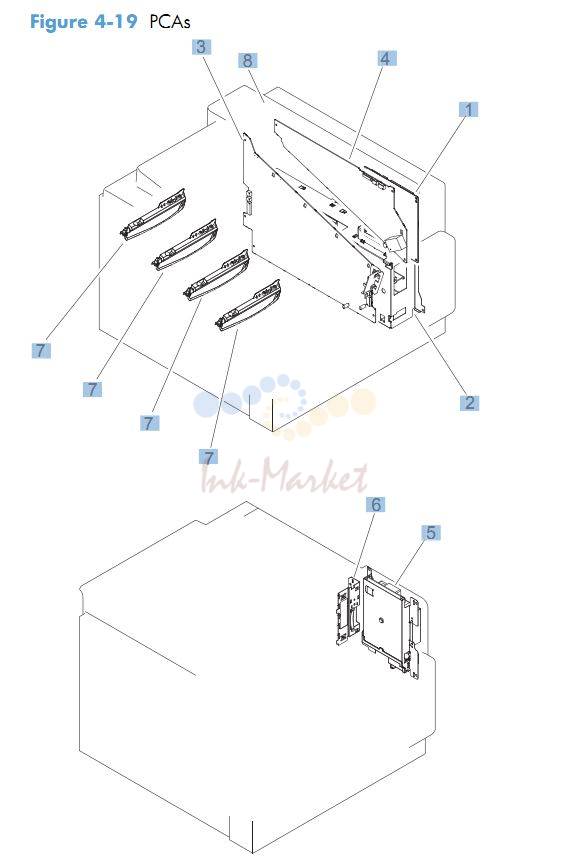

HP CM4540 PCA pritned circuit boards printer parts diagram

HP CM4540 PCA pritned circuit boards printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5758-000CN запросить цену →DC controller PCA assembly
2RM1-5763-000CN запросить цену →Low voltage power supply PCA assembly, 110V
2RM1-5764-000CN запросить цену →Low voltage power supply PCA assembly, 220V
3RM1-5779-000CN запросить цену →High voltage power supply PCA, lower
4RM1-5781-000CN запросить цену →High voltage power supply, upper
5RM1-5619-000CN запросить цену →Image scanner power supply assembly
6RM1-5544-020CN запросить цену →Inner connecting board (ICB) assembly
7RM1-5771-020CN запросить цену →Toner remain PCA assembly
8CE871-69001 запросить цену →Formatter assembly kit

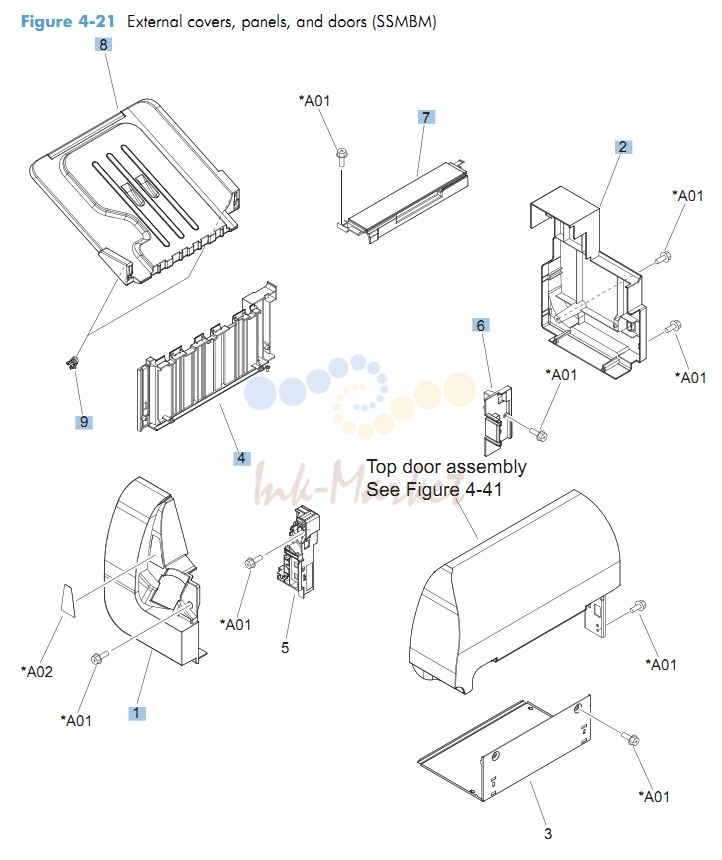

HP CM4540 External covers, panels and doors printer parts diagram

HP CM4540 External covers, panels and doors printer parts diagram

№АртикулАльт. артикулОписание
1RC2-5571-000CN запросить цену →Cover, front (SSMBM)
2RC2-5572-000CN запросить цену →Cover, rear (SSMBM)
4RL1-1984-000CN запросить цену →Panel, stacking (SSMBM)
6RC2-5625-000CN запросить цену →Holder, connector (SSMBM)
7RM1-6669-000CN запросить цену →Top cover assembly (SSMBM)
8RM1-5161-000CN запросить цену →Tray assembly (SSMBM)
9RC2-5576-000CN запросить цену →Stopper, tray (SSMBM)

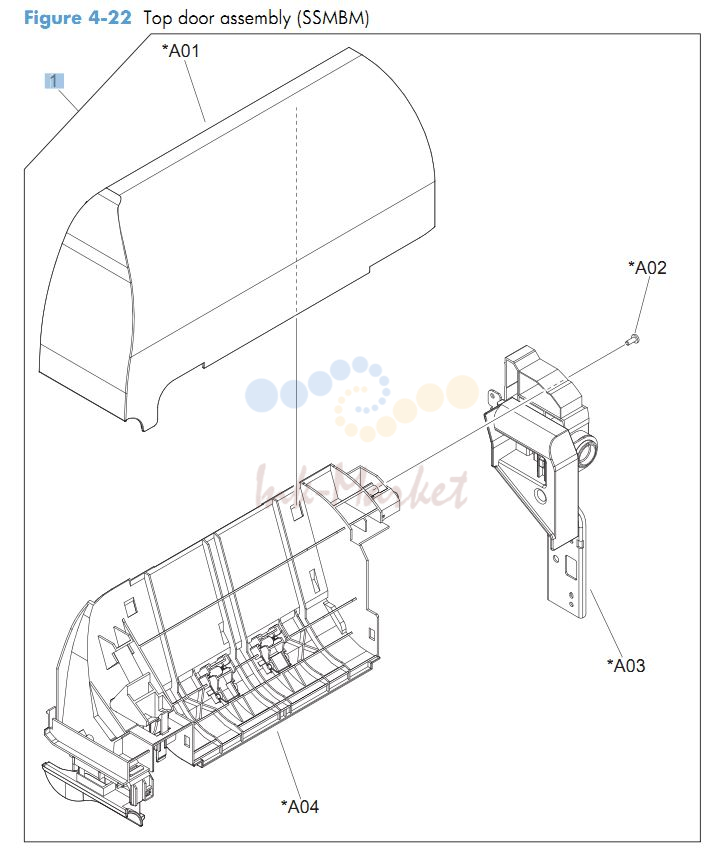

HP CM4540 Top door assembly printer parts diagram

HP CM4540 Top door assembly printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5160-000CN запросить цену →Top door assembly (SSMBM)

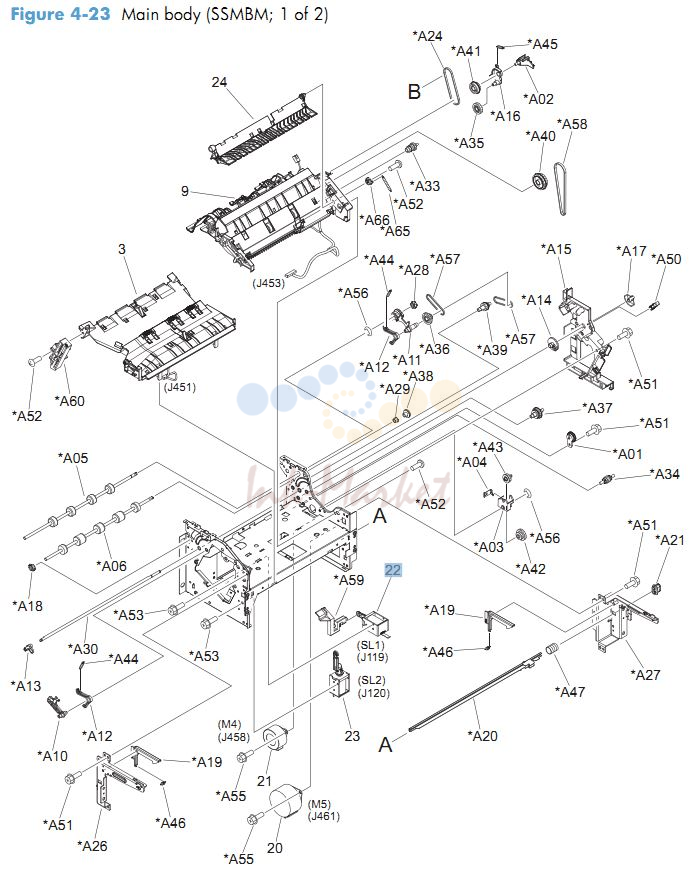

HP CM4540 Main body printer parts diagram

HP CM4540 Main body printer parts diagram

№АртикулАльт. артикулОписание
22RM1-6664-000CN запросить цену →Stamp solenoid assembly (SSMBM)
1RM1-5153-000CN запросить цену →Flapper guide assembly (SSMBM)
6RM1-5155-000CN запросить цену →Jog assembly (SSMBM)
7RM1-5156-000CN запросить цену →Lift tray assembly (SSMBM)
8RM1-5157-000CN запросить цену →MBM flapper assembly (SSMBM)
10RM1-6670-000CN запросить цену →MBM bin assembly (SSMBM)
11RM1-5166-000CN запросить цену →Stapler assembly (SSMBM)
13RM1-5896-000CN запросить цену →Bin solenoid assembly (SSMBM)

HP CM4540 Printed circuit board PCS printer parts diagram

HP CM4540 Printed circuit board PCS printer parts diagram

№АртикулАльт. артикулОписание
1RM1-5168-000CN запросить цену →MBM driver PCA (SSMBM)
2RM1-5894-000CN запросить цену →Bin sensor PCA (SSMBM)

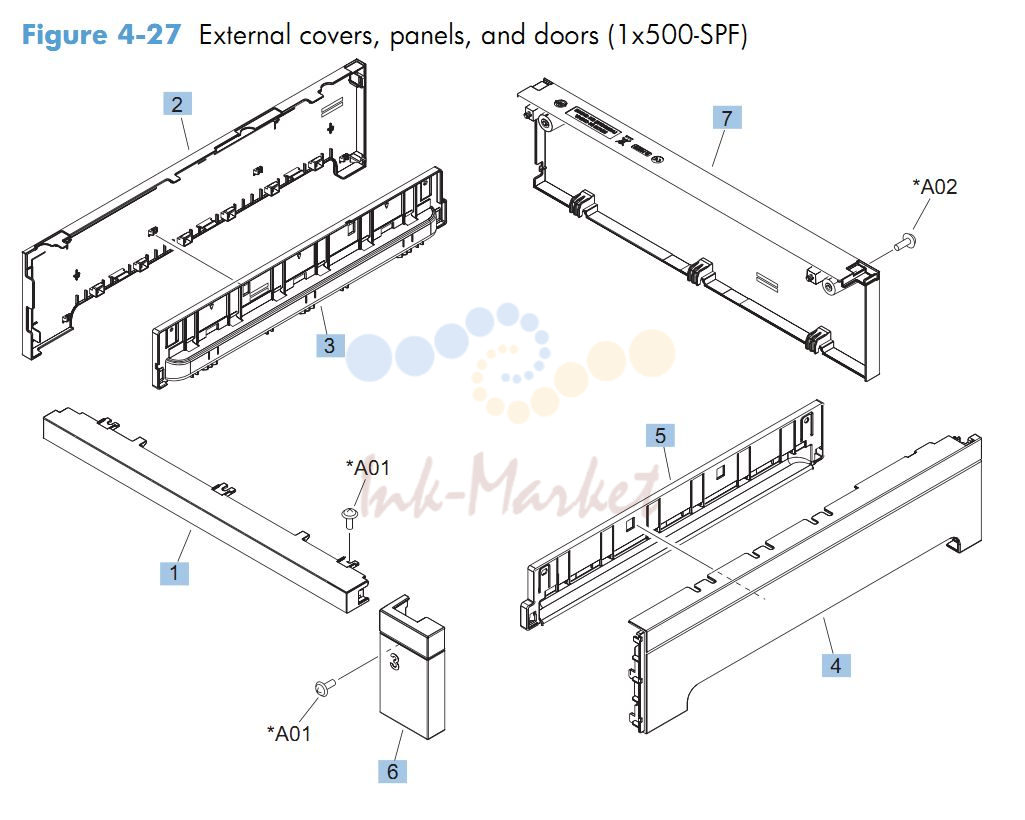

HP CM4540 500 sheet feeder external covers, panels and doors printer parts diagram

HP CM4540 500 sheet feeder external covers, panels and doors printer parts diagram

№АртикулАльт. артикулОписание
1RC2-5395-000CN запросить цену →Cover, front upper (1x500-SPF)
2RC3-1314-000CN запросить цену →Cover, left (1x500-SPF)
3RC3-1315-000CN запросить цену →Cover, handle, left (1x500-SPF)
4RC3-1316-000CN запросить цену →Cover, right (1x500-SPF)
5RC3-1317-000CN запросить цену →Cover, handle, right (1x500-SPF)
6RC3-1318-000CN запросить цену →Cover, right front (1x500-SPF)
7RC3-1319-000CN запросить цену →Cover, rear (1x500-SPF)

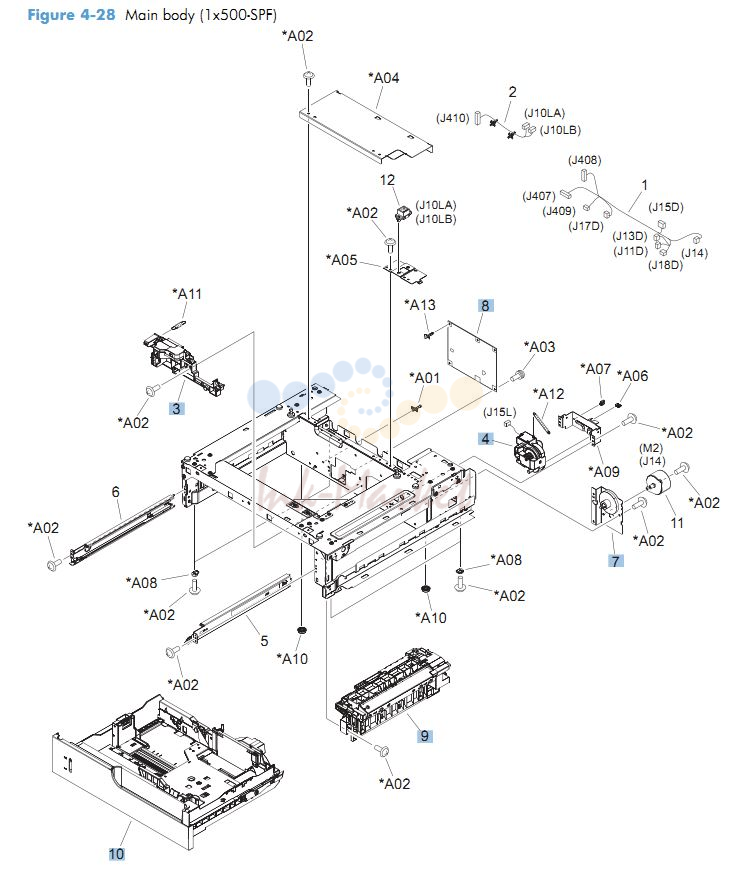

HP CM4540 500 sheet feeder main body printer parts diagram

HP CM4540 500 sheet feeder main body printer parts diagram

№АртикулАльт. артикулОписание
7RM1-5934-000CN запросить цену →Paper pickup drive assembly (1x500-SPF)
8RM1-5854-000CN запросить цену →Feeder PCA (1x500-SPF)
9RM1-5929-000CN запросить цену →Paper pickup assembly (1x500-SPF)

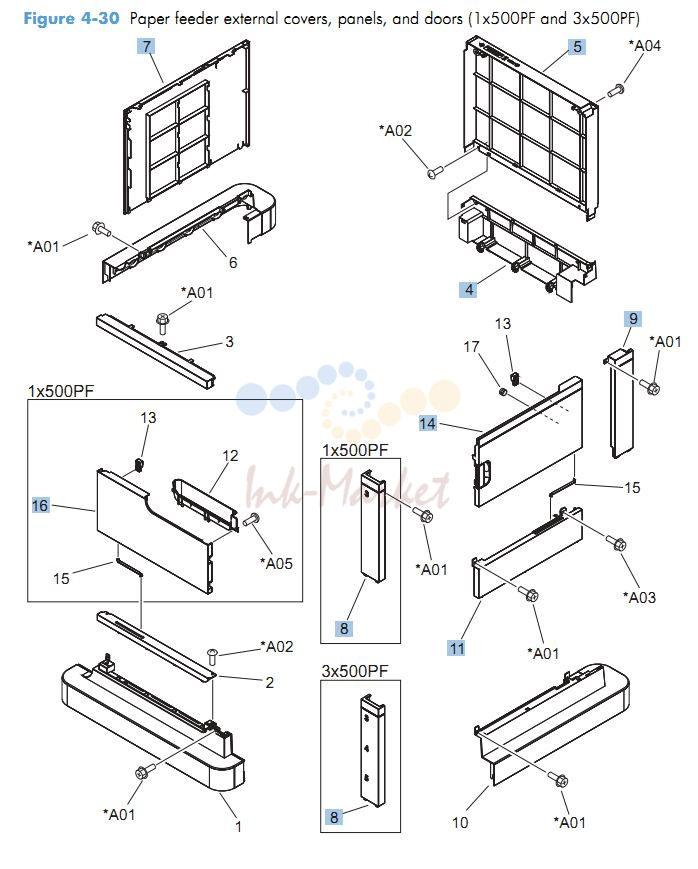

HP CM4540 Paper feeder external covers, panels and doors 1 x 500 and 3 x 500 printer parts diagram

HP CM4540 Paper feeder external covers, panels and doors 1 x 500 and 3 x 500 printer parts diagram

№АртикулАльт. артикулОписание
4RC2-5378-000CN запросить цену →Cover, rear lower (1x500PF and 3x500PF)
5RC2-5379-000CN запросить цену →Cover, rear (1x500PF and 3x500PF)
7RC2-5393-000CN запросить цену →Cover, left (1x500PF and 3x500PF)
8RC2-5356-000CN запросить цену →Cover, right front, (1x500PF)
8RC2-5357-000CN запросить цену →Cover, right front, (3x500PF)
9RC2-5380-000CN запросить цену →Cover, right rear (1x500PF and 3x500PF)
11RC2-5394-000CN запросить цену →Cover, right center (1x500PF and 3x500PF)
14RM1-5937-000CN запросить цену →Right door assembly (3x500PF)
14RM1-5936-000CN запросить цену →Right door assembly (1x500PF)
16RC2-5377-000CN запросить цену →Door, stock, (1x500PF)

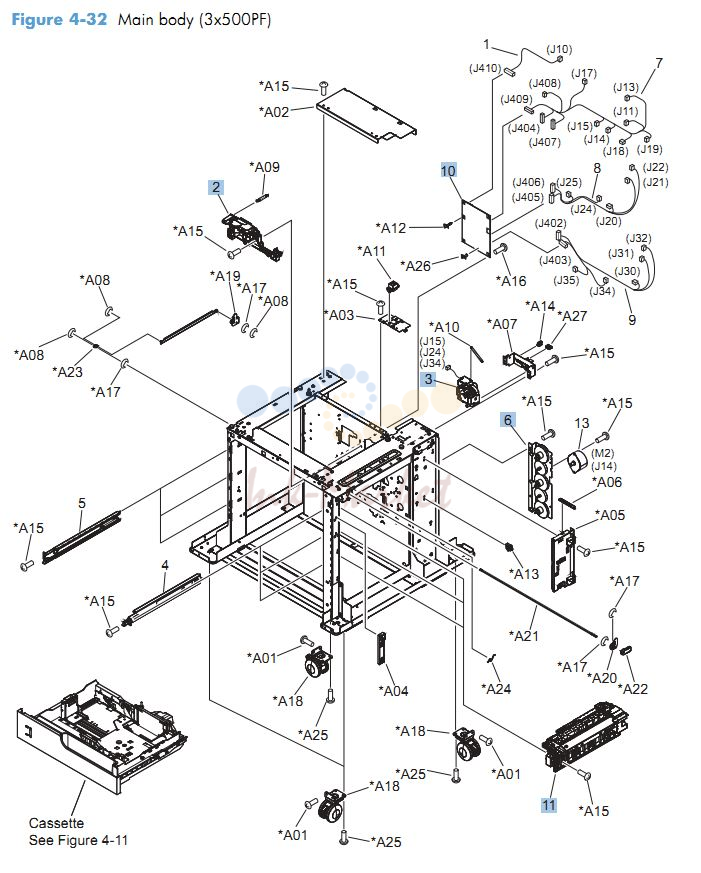

HP CM4540 Main body 3 x 500 printer parts diagram printer parts diagram

HP CM4540 Main body 3 x 500 printer parts diagram printer parts diagram

№АртикулАльт. артикулОписание
6RM1-5935-000CN запросить цену →Paper pickup drive assembly (3x500PF)
10RM1-5958-000CN запросить цену →Feeder PCA assembly (3x500PF)

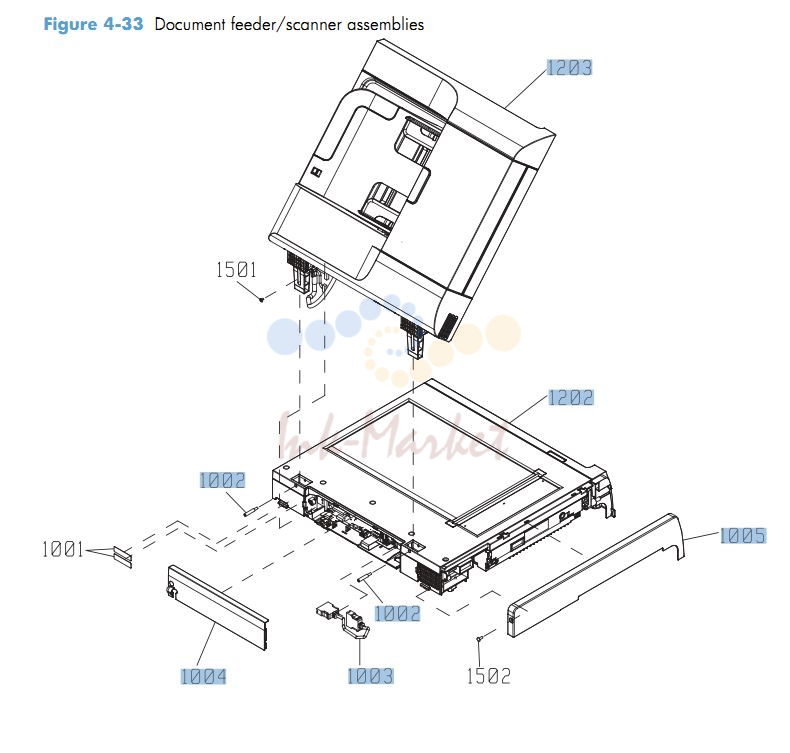

HP CM4540 Document feeder and scanner assemblies printer parts diagram

HP CM4540 Document feeder and scanner assemblies printer parts diagram

№АртикулАльт. артикулОписание
1002SFT-STP-HNG запросить цену →S-
1003ASM-ICB-COR запросить цену →S-
1004CVR-REAR запросить цену →S-
1005CVR-LEFT запросить цену →S-
1202IR4068-SVPNI запросить цену →Scanner assembly
1203PF2309-SVPNI запросить цену →Document feeder complete assembly

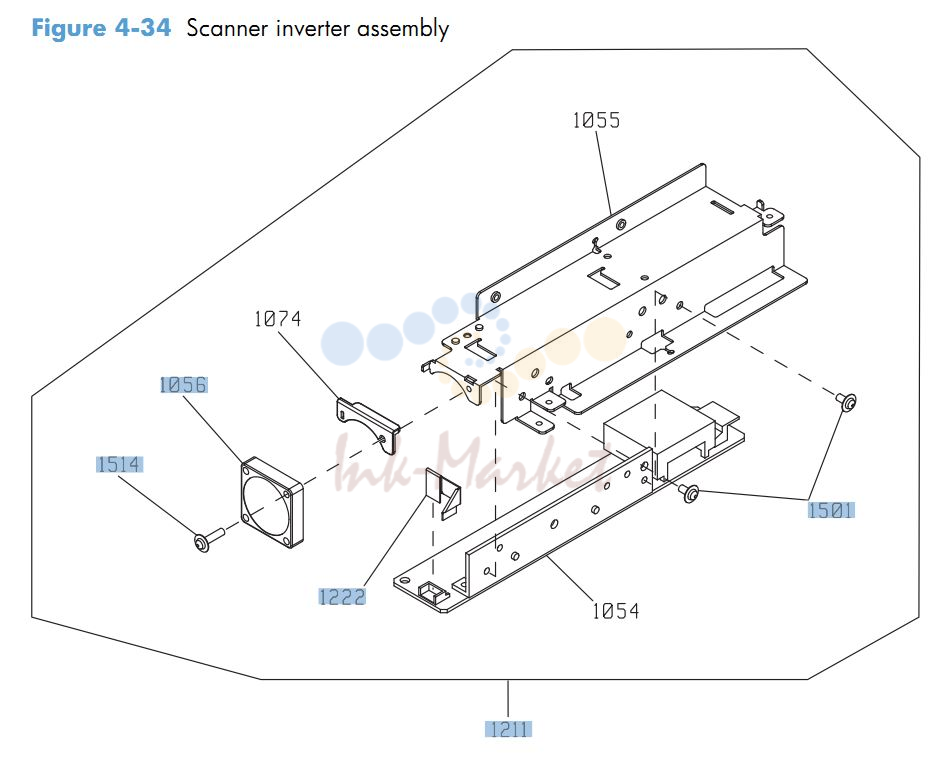

HP CM4540 Scanner inverter assembly printer parts diagram

HP CM4540 Scanner inverter assembly printer parts diagram

№АртикулАльт. артикулОписание
1222CBP-INV-FFC запросить цену →S-K-
1056FAN-MFB30E-05A запросить цену →S-

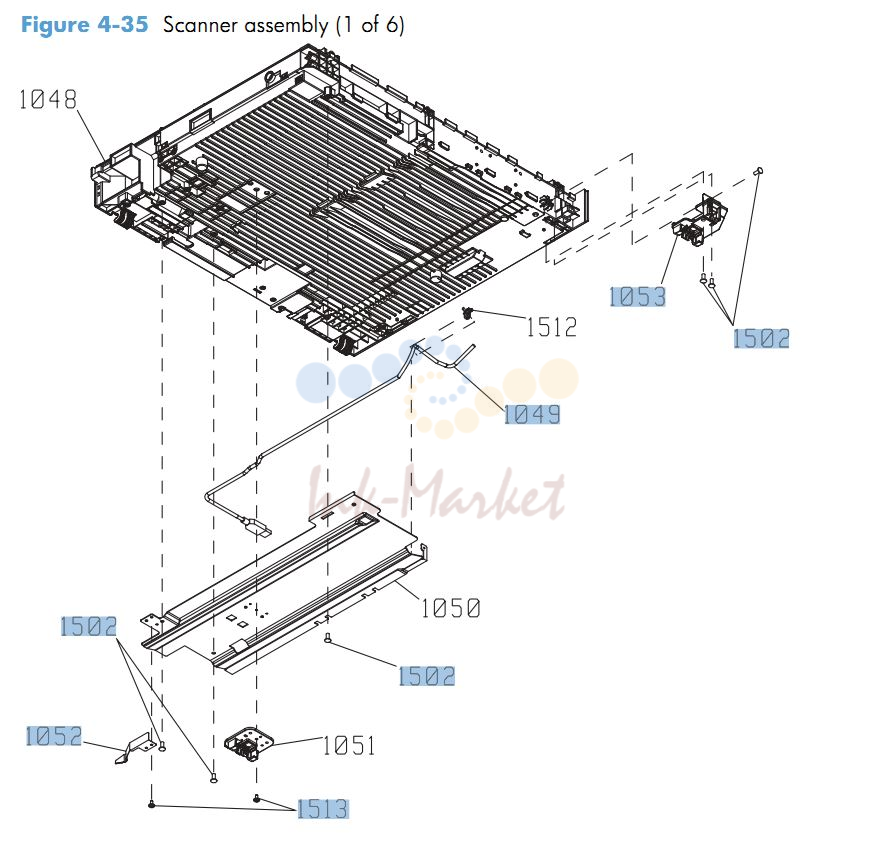

HP CM4540 Scanner assembly 1 of 6 printer parts diagram

HP CM4540 Scanner assembly 1 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1049ASM-USB запросить цену →S-
1052SP-GUIDE-HINGE запросить цену →ASSY-
1053HNG-LIFT запросить цену →S-

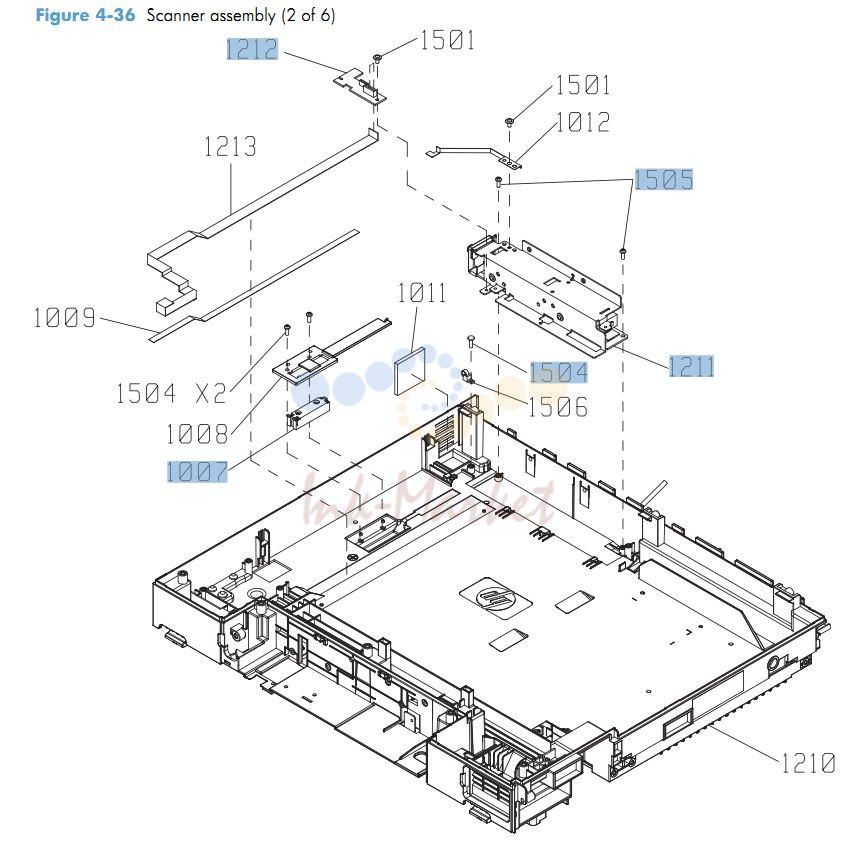

HP CM4540 Scanner assembly 2 of 6 printer parts diagram

HP CM4540 Scanner assembly 2 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1007SNS-EY3A-1061 запросить цену →S-
1504NS-SCR00027 запросить цену →ASY-
1211ASSY-INV запросить цену →S-
1212PBA-TYUKEI запросить цену →S-

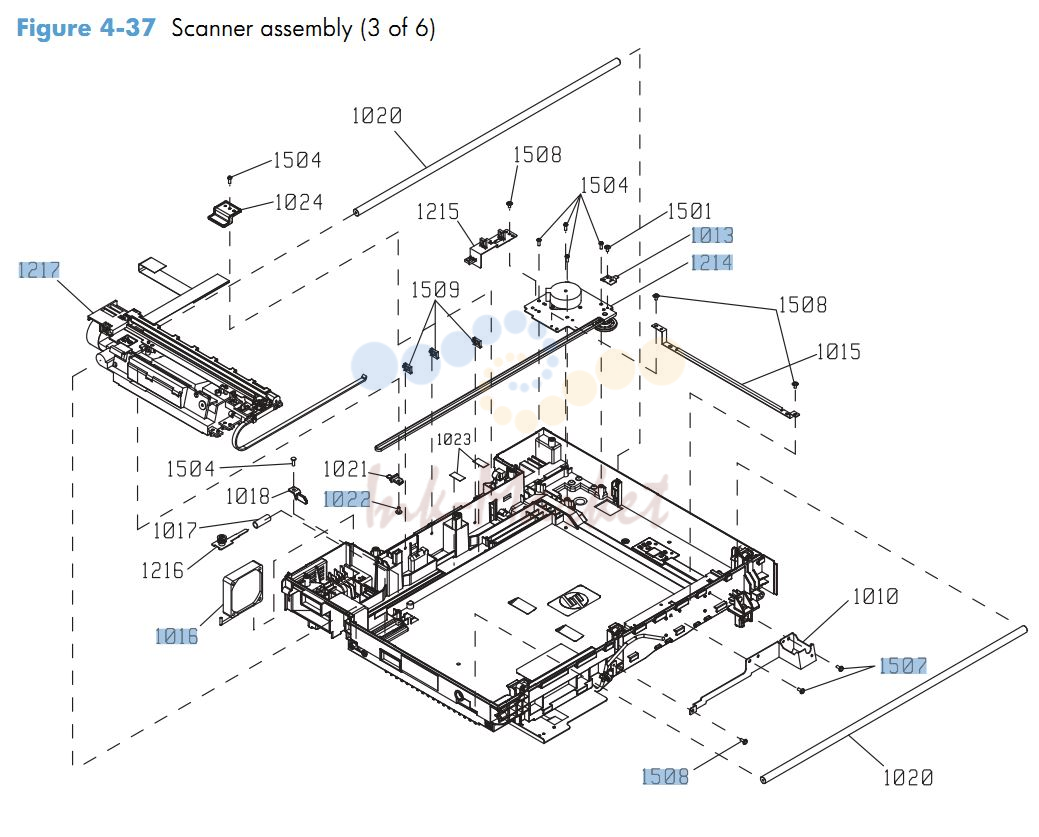

HP CM4540 Scanner assembly 3 of 6 printer parts diagram

HP CM4540 Scanner assembly 3 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1214ASSY-MOTOR-UNIT запросить цену →S-
1013SP-GND-SFT запросить цену →S-

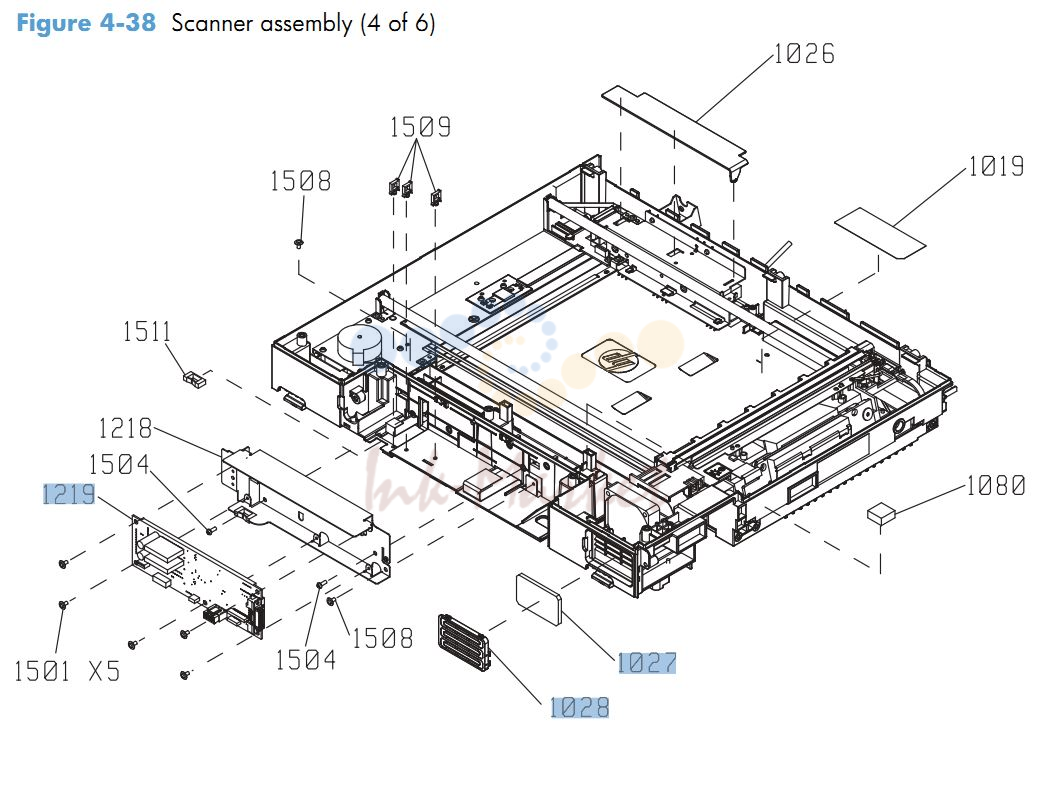

HP CM4540 Scanner assembly 4 of 6 printer parts diagram

HP CM4540 Scanner assembly 4 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1219PBA-SCB запросить цену →Scan control board (SCB), S-
1028CVR-FAN запросить цену →S-

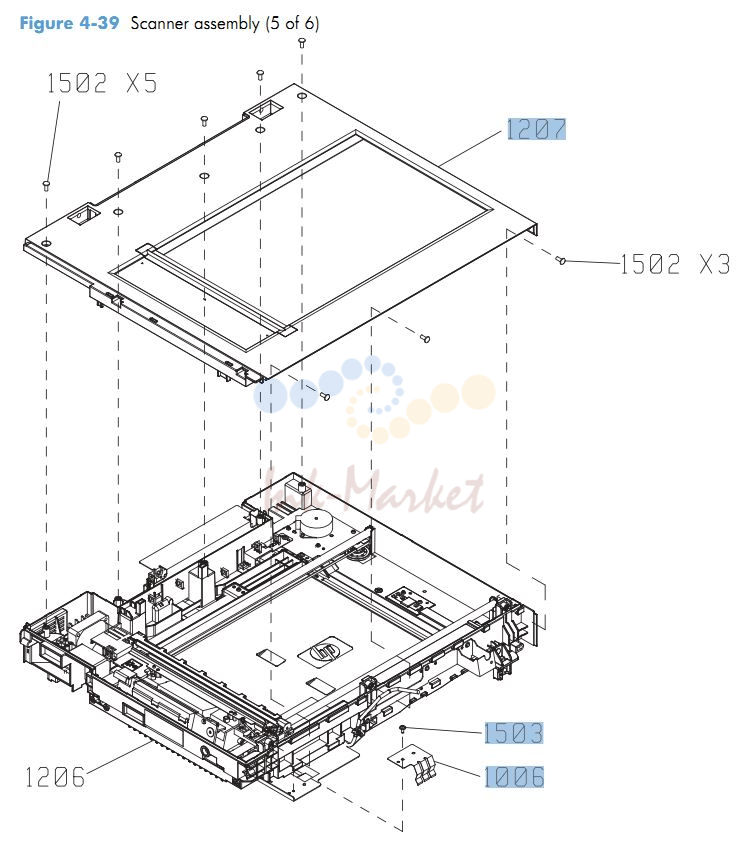

HP CM4540 Scanner assembly 5 of 6 printer parts diagram

HP CM4540 Scanner assembly 5 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1207ASSY-UPPER-UNIT запросить цену →S-
1503NS-SCR00017 запросить цену →ASY-
1006SP-GND-PLT запросить цену →S-

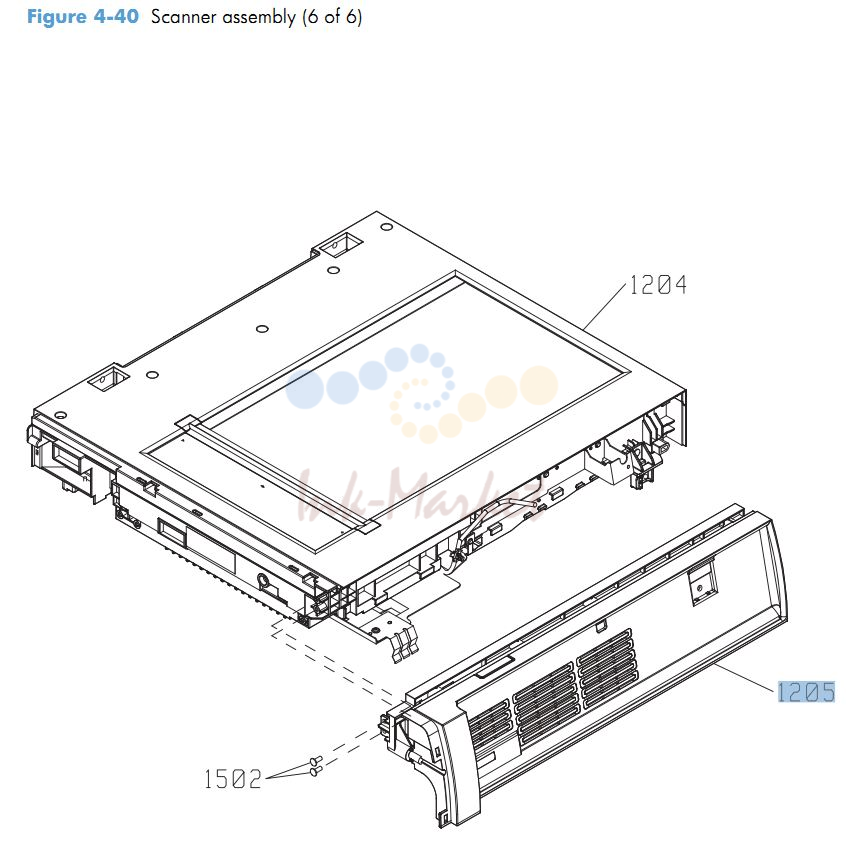

HP CM4540 Scanner assembly 6 of 6 printer parts diagram

HP CM4540 Scanner assembly 6 of 6 printer parts diagram

№АртикулАльт. артикулОписание
1205CP-ADAPTER запросить цену →S-ASSY-

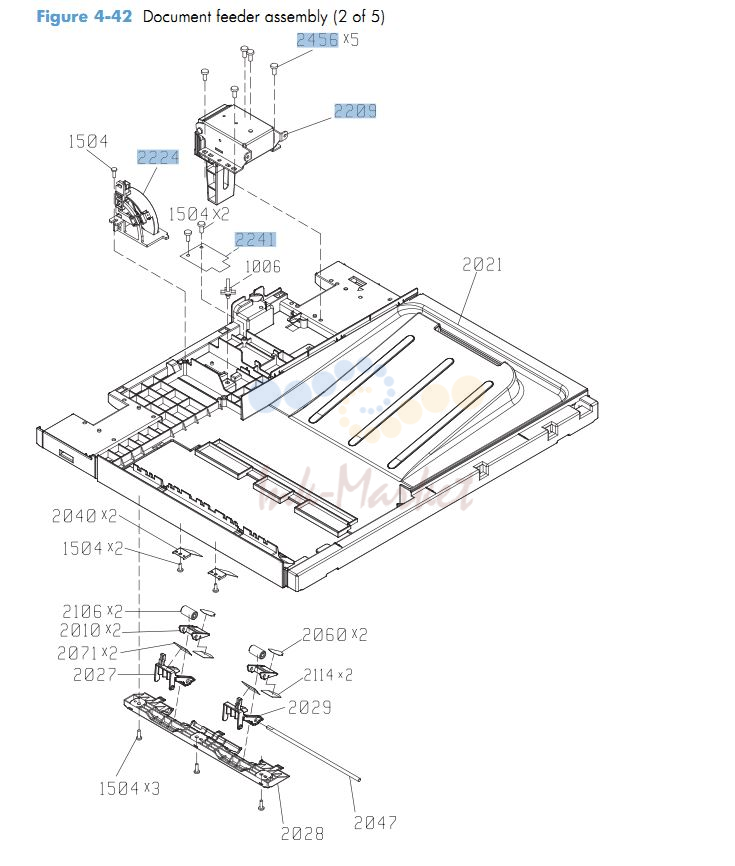

HP CM4540 Document feeder assembly 2 of 5 printer parts diagram

HP CM4540 Document feeder assembly 2 of 5 printer parts diagram

№АртикулАльт. артикулОписание
2456NS-SCR00063 запросить цену →ASY-

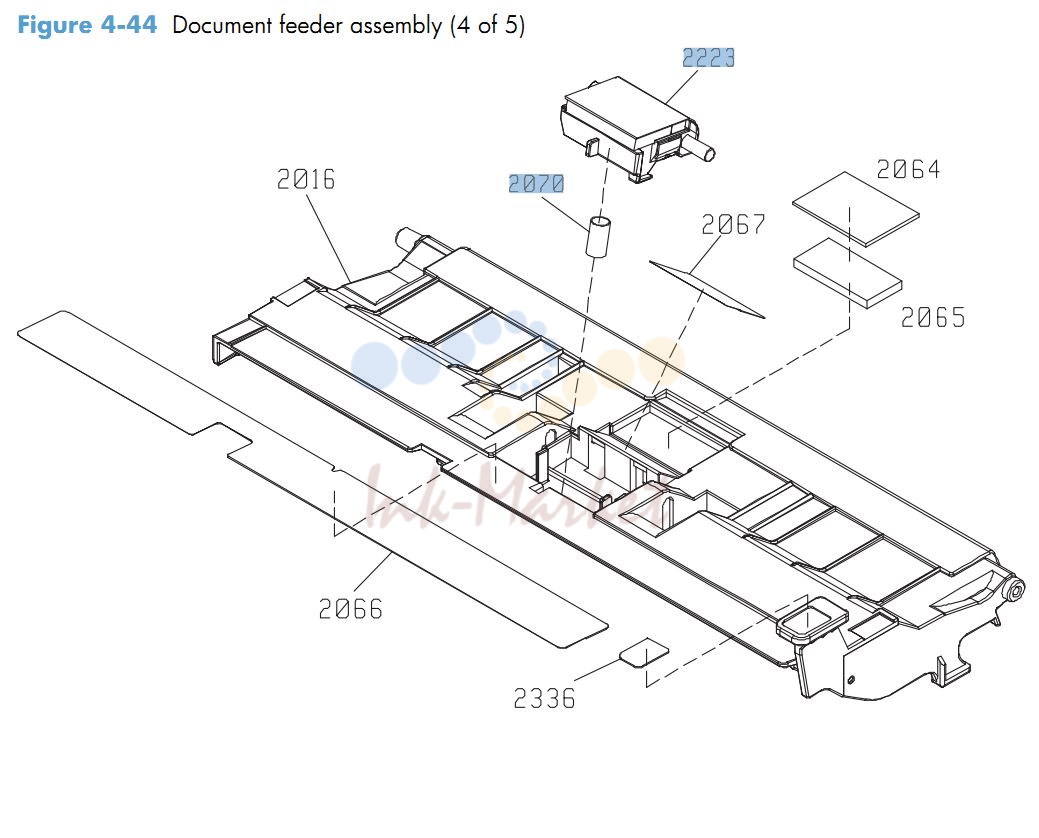

HP CM4540 Document feeder assembly 4 of 5 printer parts diagram

HP CM4540 Document feeder assembly 4 of 5 printer parts diagram

№АртикулАльт. артикулОписание
2070SP-REV-SPR запросить цену →ASY-
Источник: Инк-Маркет.ру.
