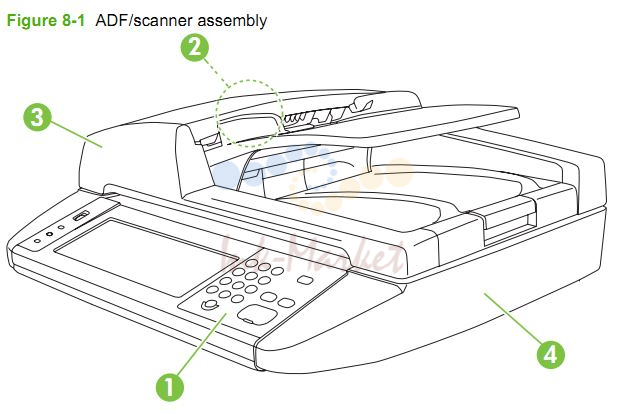

HP CM3530 ADF and scanner assemblies printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CC519-60115 запросить цену → | Control panel assembly | |
| 2 | CC519-67909 ✓ в наличии | ADF feed roller kit | |
| 3 | CC483-60103 запросить цену → | ADF assembly | |
| 4 | CC519-67914 запросить цену → | Scanner assembly |

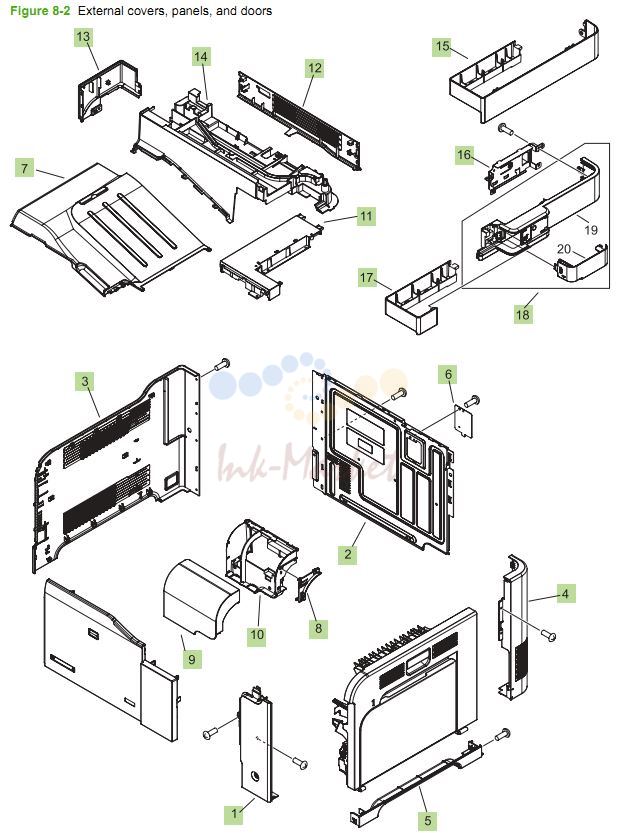

HP CM3530 Covers, Panels and doors printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-5056-000CN запросить цену → | Cover, right front | |
| 2 | RC2-5048-000CN запросить цену → | Cover, rear | |
| 3 | RC2-5052-000CN запросить цену → | Cover, left | |
| 4 | RC2-5057-000CN запросить цену → | Cover, rear right | |
| 5 | RC2-5059-000CN запросить цену → | Cover, right lower | |
| 6 | RC2-5938-000CN запросить цену → | Plate, blanking | |
| 7 | RL1-1941-000CN запросить цену → | Tray, paper delivery | |
| 8 | RC2-5179-000CN запросить цену → | Rib, Control panel | |
| 9 | RC2-5180-000CN запросить цену → | Cover, control panel | |
| 10 | RC2-5181-000CN запросить цену → | Cover, control panel, rear | |
| 11 | RC2-5182-000CN запросить цену → | Cover, upper right | |
| 12 | RC2-5185-000CN запросить цену → | Cover, rear, upper | |
| 13 | RC2-5188-000CN запросить цену → | Cover, left rear | |
| 14 | RL1-1953-000CN запросить цену → | Cover, upper rear | |
| 15 | RC2-5189-000CN запросить цену → | Cover, right (without stapler) | |
| 16 | RC2-5194-000CN запросить цену → | Holder, AC | |
| 17 | RC2-5192-000CN запросить цену → | Cover, right (with stapler) | |
| 18 | RM1-5033-000CN запросить цену → | Stapler, right cover assembly |

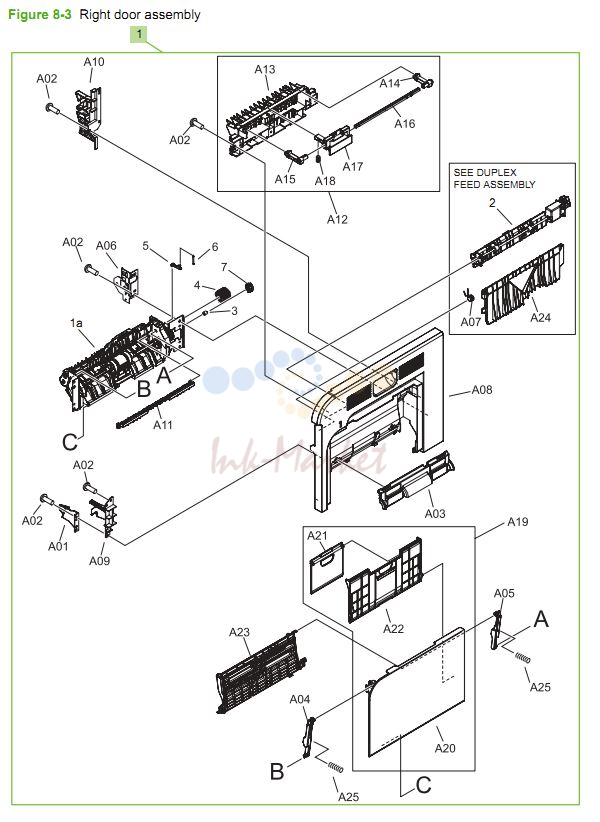

HP CM3530 Right door assembly printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4957-000CN запросить цену → | Right door assembly |

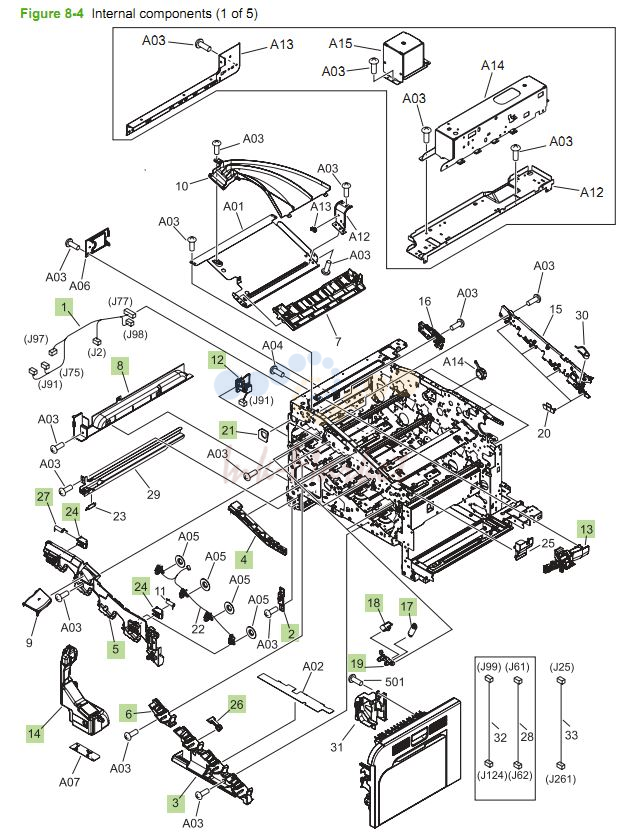

HP CM3530 Internal Components 1 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5742-000CN запросить цену → | Lifter cable assembly | |
| 3 | RL1-1914-000CN запросить цену → | Cover, front inner lower | |
| 5 | RC2-5006-000CN запросить цену → | Cover, front inner upper | |
| 6 | RL1-1915-000CN запросить цену → | Cover, front inner lower | |
| 8 | RC2-5069-000CN запросить цену → | Cover, left lower | |
| 12 | RM1-5696-000CN запросить цену → | Waste toner detect assembly | |
| 13 | RM1-4977-000CN запросить цену → | Waste toner duct assembly (motor) | |
| 17 | RU6-2236-000CN запросить цену → | Spring, tension | |
| 18 | RU6-2237-000CN запросить цену → | Spring, ground | |
| 19 | RC2-3983-000CN запросить цену → | Lever, cartridge pressure front | |
| 21 | RC2-4780-000CN запросить цену → | Seal, waste toner box | |
| 24 | RC2-5937-000CN запросить цену → | Lock, door | |
| 26 | RC2-5951-000CN запросить цену → | Lever, box presence detect | |
| 27 | RU6-2568-000CN запросить цену → | Spring, compression |

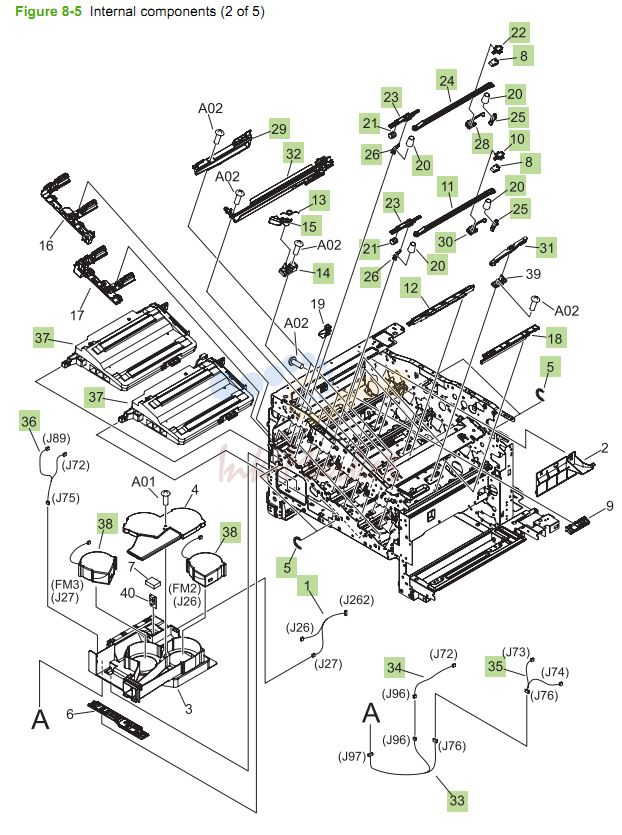

HP CM3530 Internal Components 2 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5746-000CN запросить цену → | Fan cable assembly | |
| 5 | RU6-2436-000CN запросить цену → | Spring, tension | |
| 8 | RC2-5970-000CN запросить цену → | Spring, leaf | |
| 10 | RC2-5909-000CN запросить цену → | Tab | |
| 11 | RC2-5910-000CN запросить цену → | Shutter | |
| 12 | RC2-5912-000CN запросить цену → | Cover | |
| 13 | RC2-5958-000CN запросить цену → | Spring, torsion | |
| 14 | RC2-5955-000CN запросить цену → | Holder, cartridge lock lever | |
| 15 | RC2-5954-000CN запросить цену → | Lever, cartridge lock | |
| 18 | RC2-5962-000CN запросить цену → | Cover | |
| 20 | RU6-2318-000CN запросить цену → | Spring, compression | |
| 21 | RU6-2316-000CN запросить цену → | Spring, compression | |
| 22 | RC2-4428-000CN запросить цену → | Tab | |
| 23 | RU6-4415-000CN запросить цену → | Lever, shutter | |
| 24 | RC2-4413-000CN запросить цену → | Shutter | |
| 25 | RC2-4407-000CN запросить цену → | Shutter rear arm | |
| 26 | RC2-4406-000CN запросить цену → | Shutter front arm | |
| 27 | RK2-2229-000CN запросить цену → | Sensor unit, Tmp/Hum sensor | |
| 28 | RL1-2144-000CN запросить цену → | Base | |
| 29 | RM1-5700-000CN запросить цену → | Toner sensor holder assembly | |
| 30 | RL1-1923-000CN запросить цену → | Base | |
| 31 | RM1-4979-000CN запросить цену → | Base assembly | |
| 32 | RM1-4984-000CN запросить цену → | Lower cartridge guide assembly | |
| 33 | RM1-5749-000CN запросить цену → | Connecting cable assembly | |
| 34 | RM1-5740-000CN запросить цену → | Sensor cable assembly | |
| 35 | RM1-5741-000CN запросить цену → | Sensor cable assembly | |
| 36 | RM1-5752-000CN запросить цену → | Motor/sensor cable assembly | |
| 38 | RK2-2418-000CN запросить цену → | Fan |

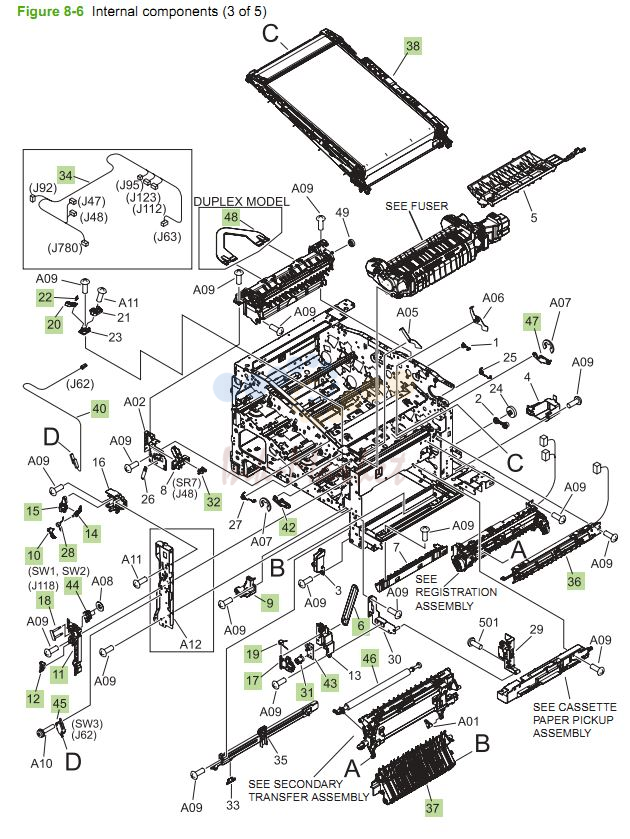

HP CM3530 Internal Components 3 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | RC2-4916-000CN запросить цену → | Link, door stopper right | |
| 9 | RC2-5019-000CN запросить цену → | Cover, right lower inner | |
| 10 | RC2-5120-000CN запросить цену → | Interlock link | |
| 11 | RC2-5123-000CN запросить цену → | Interlock switch mount | |
| 12 | RC2-5121-000CN запросить цену → | Interlock link switch arm | |
| 14 | RC2-5119-000CN запросить цену → | Interlock link | |
| 15 | RC2-5118-000CN запросить цену → | Interlock link | |
| 17 | RC2-5124-000CN запросить цену → | Switch lever | |
| 18 | RC2-5913-000CN запросить цену → | Shaft | |
| 19 | RC2-5934-000CN запросить цену → | Spring, torsion | |
| 28 | RC2-5122-000CN запросить цену → | Interlock link | |
| 31 | RL1-1947-000CN запросить цену → | Power supply button | |
| 32 | WG8-5696-000CN запросить цену → | Photo interrupter, TLP1243 | |
| 34 | RM1-6998-000CN запросить цену → | Front cable assembly | |
| 36 | RM1-4953-000CN запросить цену → | Density detect sensor assembly | |
| 37 | RM1-4980-000CN запросить цену → | Lower pick up guide assembly | |
| 38 | CC468-67907 запросить цену → | ITB assembly service kit | |
| 40 | RM1-5718-000CN запросить цену → | Switch cable assembly | |
| 42 | RM1-5532-000CN запросить цену → | Front lock arm assembly | |
| 43 | RM1-5697-000CN запросить цену → | Power supply switch assembly | |
| 44 | RM1-5732-000CN запросить цену → | Door switch assembly | |
| 45 | WC4-5171-000CN запросить цену → | Switch | |
| 46 | CC468-67914 запросить цену → | Transfer roller assembly service kit | |
| 47 | RM1-5533-000CN запросить цену → | Rear lock arm assembly |

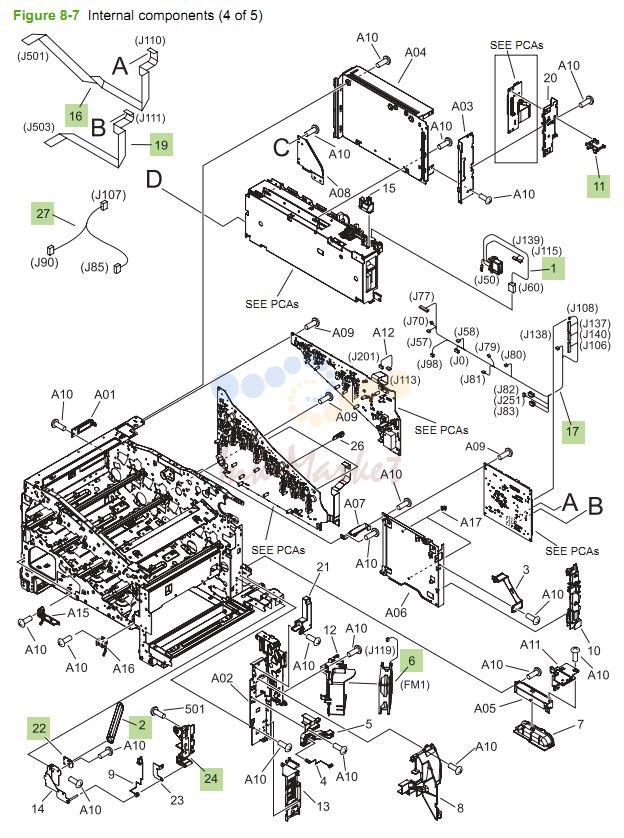

HP CM3530 Internal Components 4 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5714-000CN запросить цену → | Fusing connecting cable assembly | |
| 6 | RK2-2416-000CN запросить цену → | Fan | |
| 11 | RC2-5943-000CN запросить цену → | Switch arm | |
| 16 | RK2-2506-000CN запросить цену → | Scanner flat cable (FFC) | |
| 17 | RM1-5721-000CN запросить цену → | Rear cable assembly | |
| 19 | RK2-2508-000CN запросить цену → | Scanner flat cable (FFC) | |
| 24 | RC2-4895-000CN запросить цену → | Right door rear hinge | |
| 27 | RM1-5737-000CN запросить цену → | Multipurpose tray sensor cable assembly | |
| 28 | RK2-2501-000CN запросить цену → | Cable, AC (stapler power) |

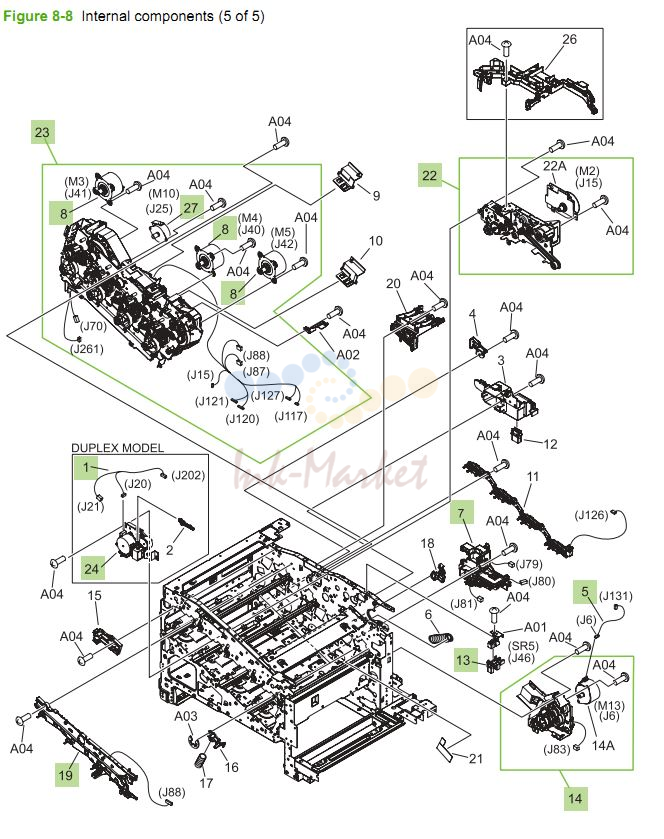

HP CM3530 Internal Components 5 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5730-000CN запросить цену → | Duplexing unit cable assembly | |
| 5 | RM1-5731-000CN запросить цену → | Pickup motor cable assembly | |
| 7 | RM1-4976-000CN запросить цену → | Lifter drive assembly | |
| 8 | RM1-4988-000CN запросить цену → | Drum motor assembly | |
| 14 | RM1-4975-000CN запросить цену → | Cassette paper pick up drive assembly with motor | |
| 19 | RM1-5705-000CN запросить цену → | Rear pre-exposure PCA | |
| 22 | RM1-4974-000CN запросить цену → | Fusing drive assembly with motor | |
| 24 | RM1-4973-000CN запросить цену → | Duplexing drive assembly | |
| 27 | RK2-2415-000CN запросить цену → | Stepping motor, DC (developing disengagement) |

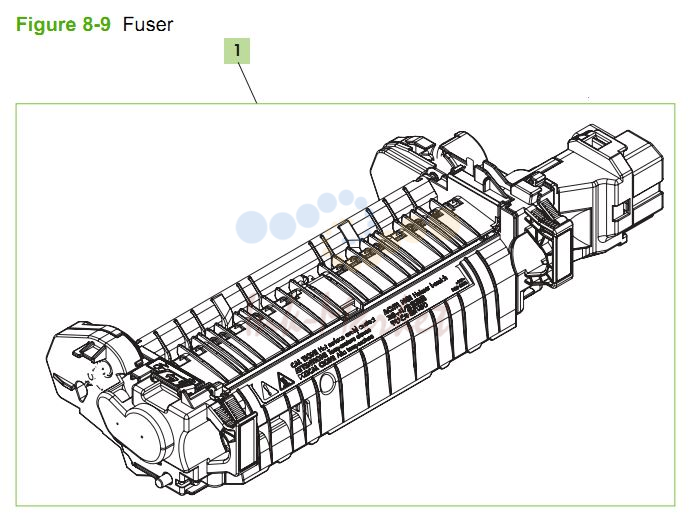

HP CM3530 Internal Components 5 of 5 printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CC519-67901 запросить цену → | Fuser/Fixing service kit110 v | |
| 1 | CC519-67902 запросить цену → | Fuser/Fixing service kit 220 v |

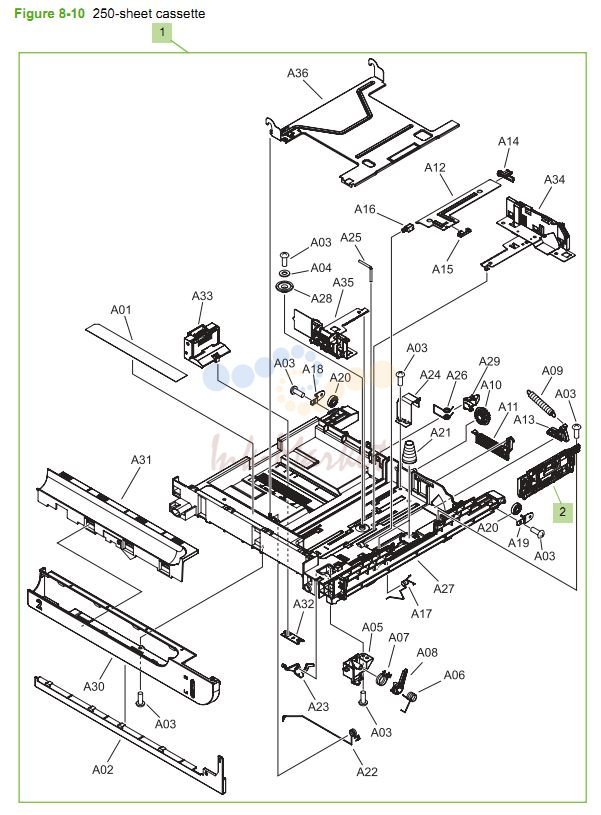

HP CM3530 250 sheet cassette printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4962-000CN запросить цену → | 250-sheet cassette | |
| 2 | RM1-4966-000CN запросить цену → | Separation roller assy |

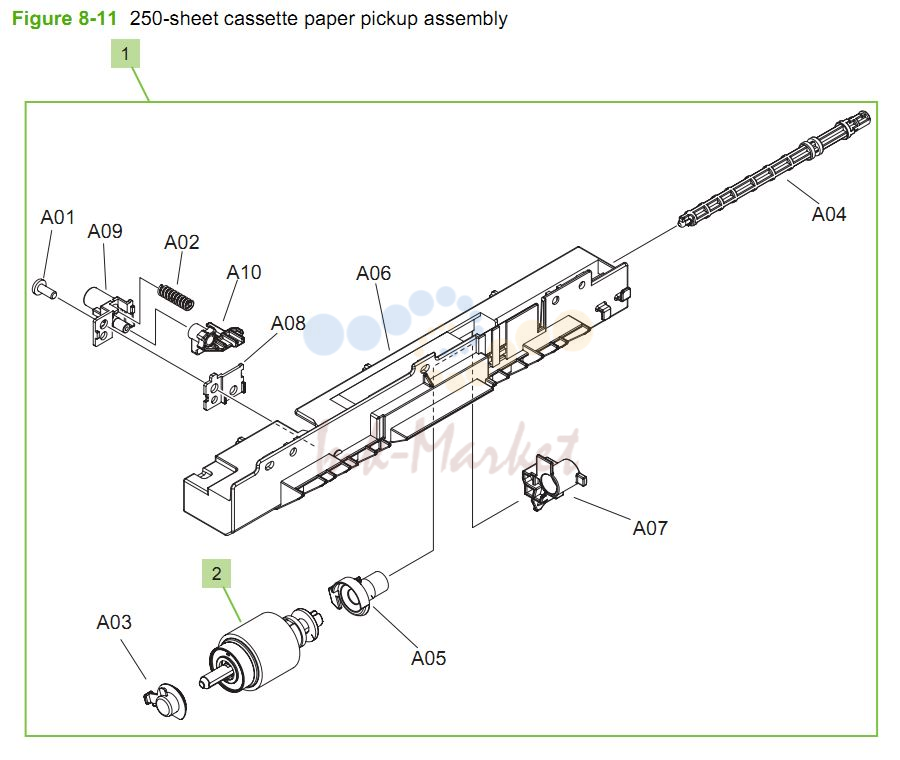

HP CM3530 250 sheet cassette paper pickup assembly printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4967-000CN запросить цену → | 250-sheet cassette paper pickup assembly | |
| 2 | RM1-4968-000CN запросить цену → | 250-sheet cassette paper pickup roller |

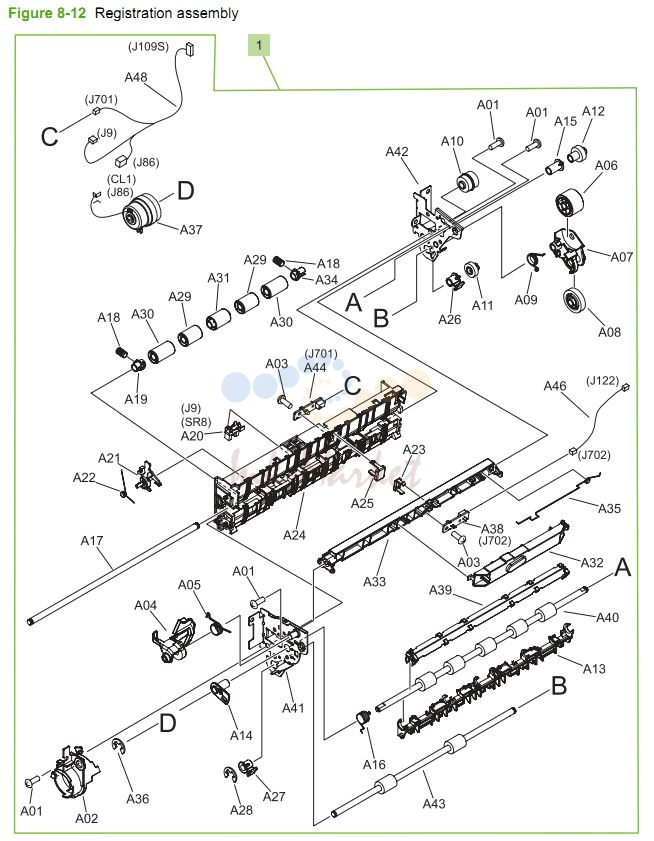

HP CM3530 Registration assembly printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4969-000CN запросить цену → | Registration assembly |

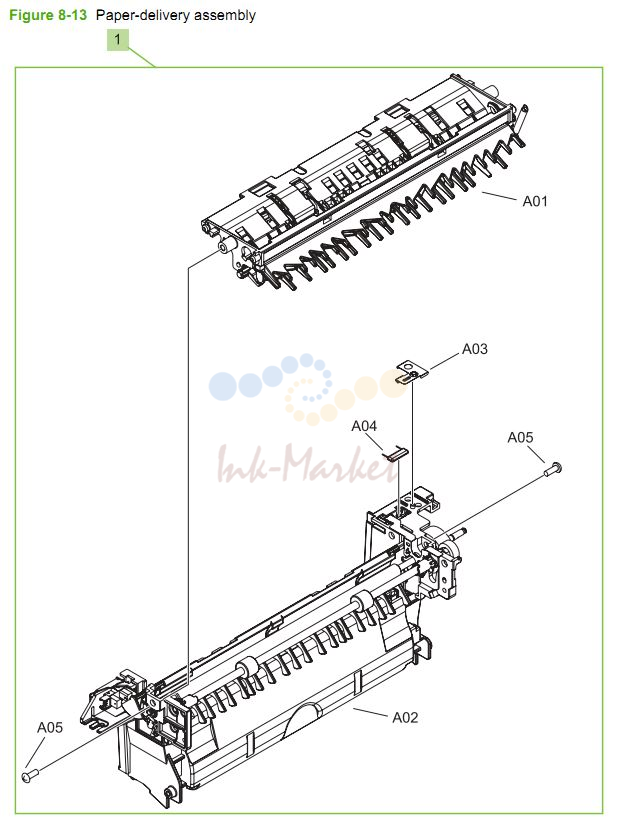

HP CM3530 Paper delivery assembly printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-4970-000CN запросить цену → | Paper-delivery assembly |

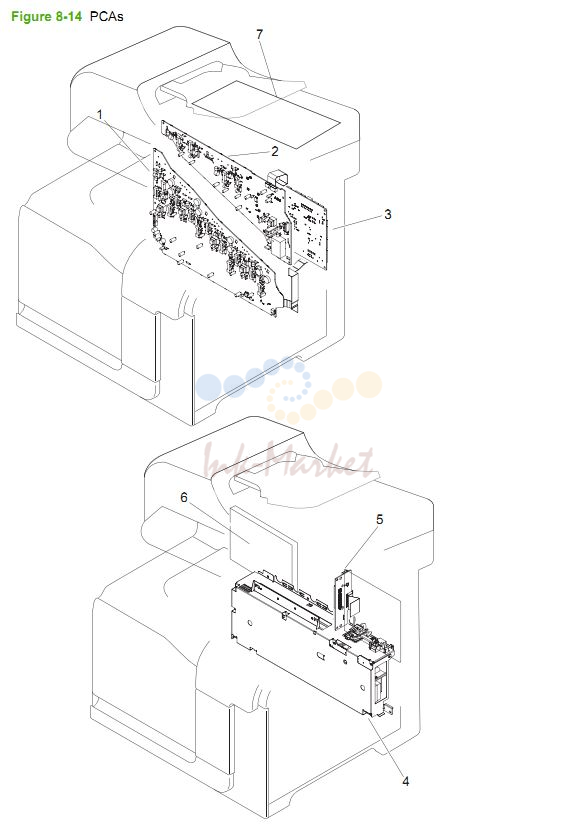

HP CM3530 PCA Printed circuit board assembly printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-5680-000CN запросить цену → | High-voltage power supply lower PCA (HVPS-D) | |
| 2 | RM1-5681-000CN запросить цену → | High-voltage power supply upper PCA (HVPS-T) | |
| 3 | RM1-5678-000CN запросить цену → | DC controller PCA | |
| 4 | RM1-5689-000CN запросить цену → | Low-voltage power supply PCA(110 v) | |
| 4 | RM1-5690-000CN запросить цену → | Low-voltage power supply PCA(220 v) | |
| 5 | CC453-60001 запросить цену → | Interconnect board (ICB) | |
| 6 | CC452-60001 запросить цену → | Formatter PCA | |
| 7 | CC454-60002 запросить цену → | Scanner controller board (SCB) |

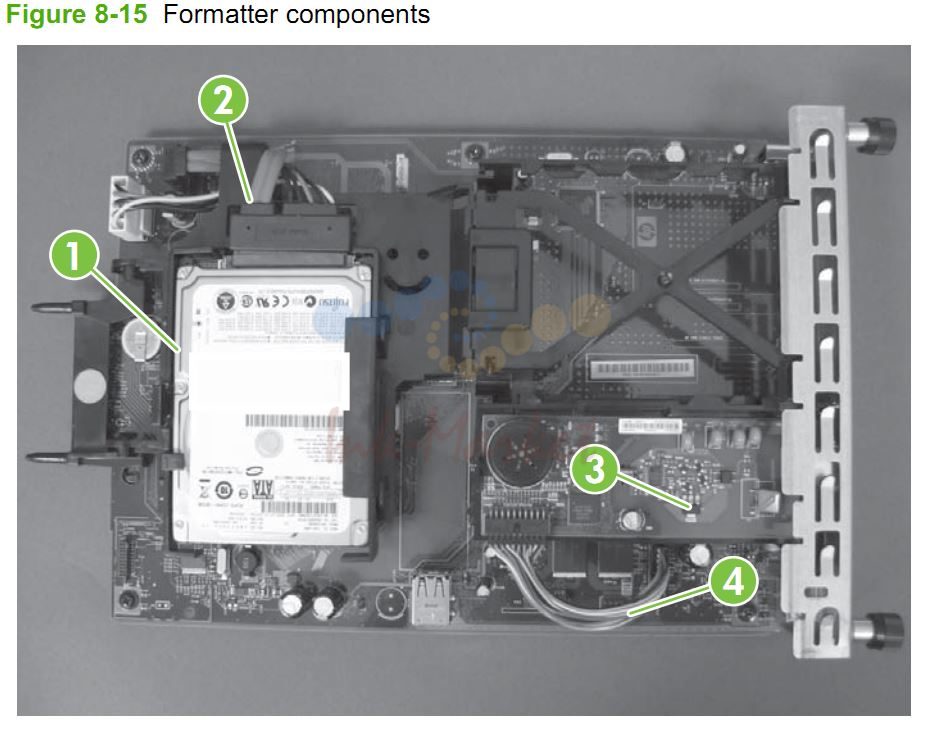

HP CM3530 PCA Formatter board component assembly printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CC519-67904 запросить цену → | Hard drive, 80GB 2.5-inch SATA ROHS | |
| 2 | CC519-67905 запросить цену → | SATA hard drive cable power/data | |
| 3 | CC456-60001 запросить цену → | Fax controller PCA | |
| 4 | CC519-67907 запросить цену → | Fax cable |

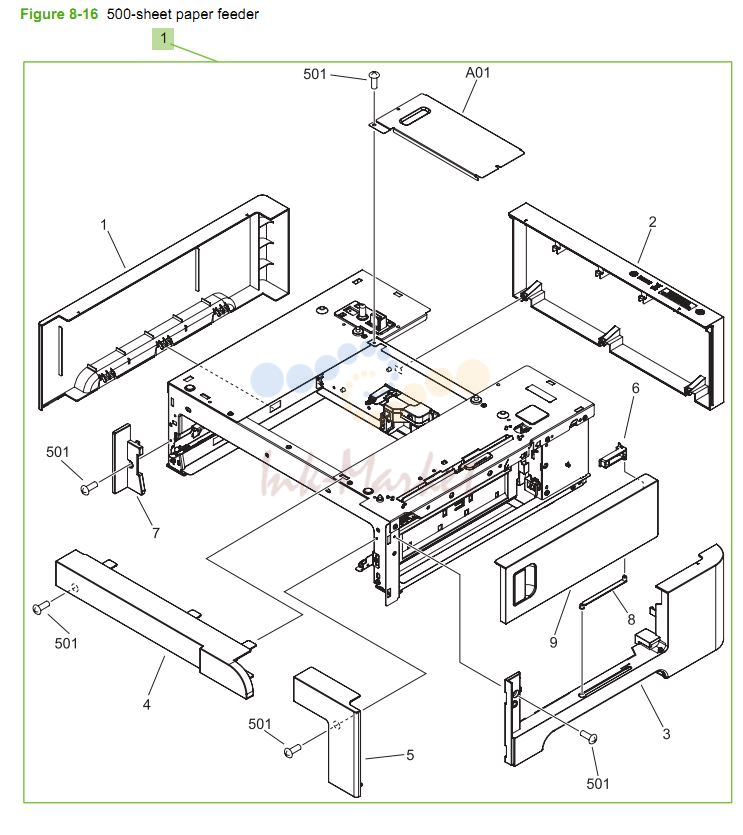

HP CM3530 500 sheet paper feeder assembly printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CE222-67901 запросить цену → | 500-sheet feeder replacement |

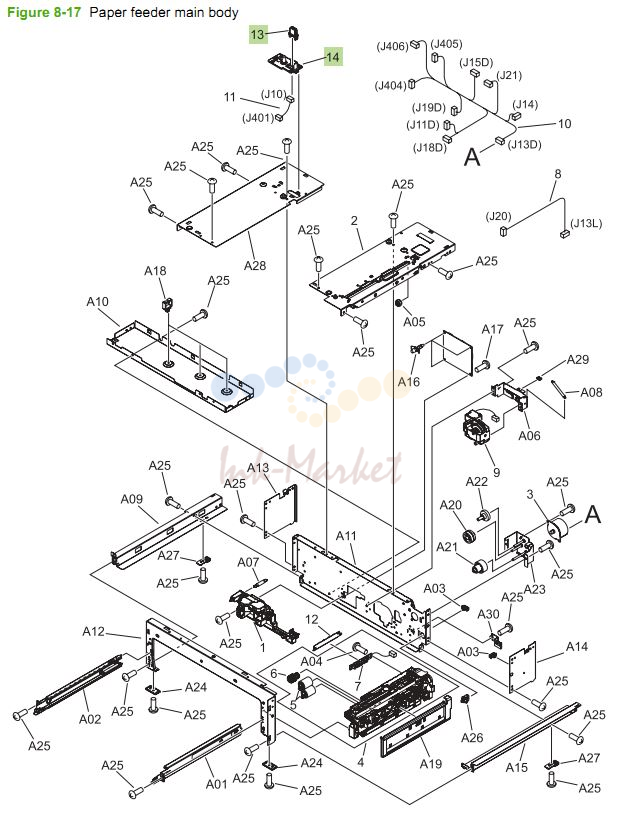

HP CM3530 Paper Feeder Main Body printer parts diagram
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13 | VS1-7257-007CN запросить цену → | Drawer connector (Tray 3) | |
| 14 | RC2-5416-000CN запросить цену → | Drawer connector holder (Tray 3) |
