Hewlett Packard x422 — каталог запчастей со схемами

Содержание

• 1. Assembly 1: Covers
• 2. Assembly 2: Multipurpose feeder (MPF)
• 3. Assembly 3: Charging
• 4. Assembly 4: Electronics and cables
• 5. Assembly 4 (cont.): Electronics and cables
• 6. Assembly 5: Paper feed
• 7. Assembly 6: Frame
• 8. Assembly 7: Fuser
• 9. Assembly 8: Sensors
• 10. Assembly 9: Options
• 11. Assembly 9 (cont.): Options
• 12. Assembly 11: Scanner top

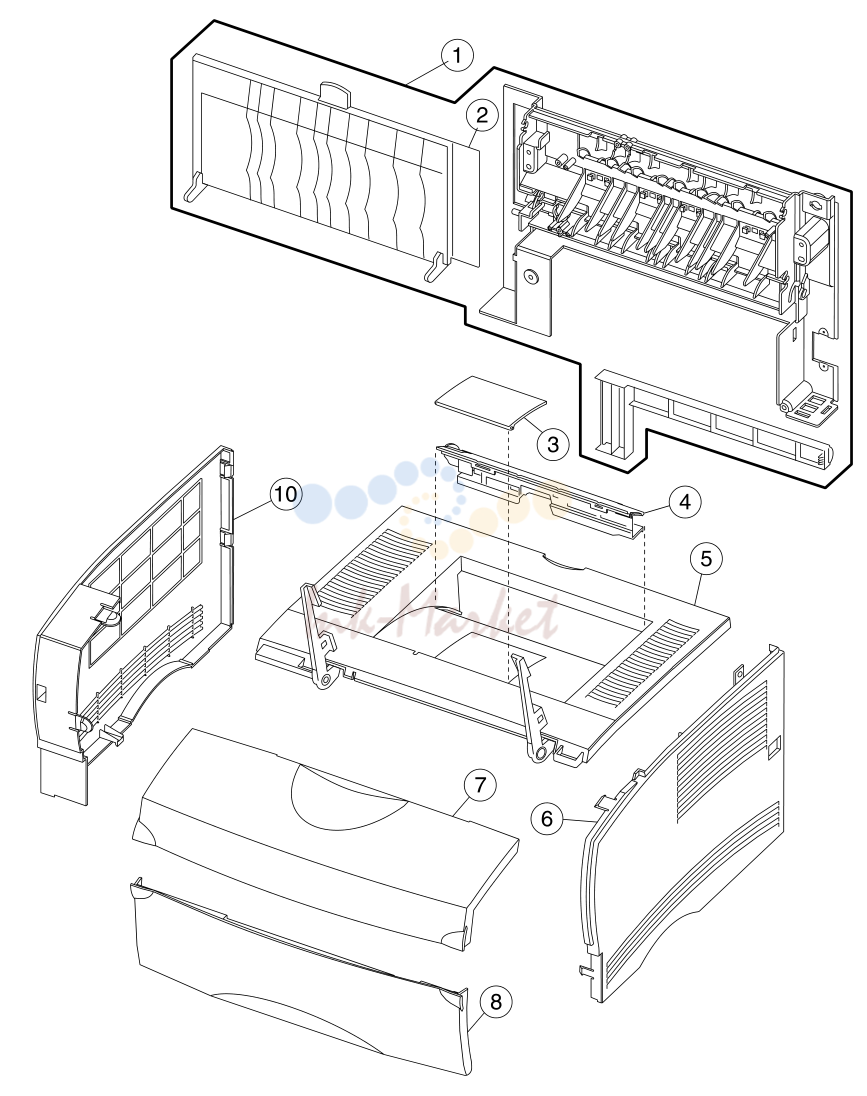

1. Assembly 1: Covers

№	Артикул	Альт. артикул	Описание
1-1	56P2508 запросить цену →		1 Cover assembly, rear
2	56P0607 запросить цену →		1 Door assembly, rear exit
3	56P0680 запросить цену →		1 Flap, paper holder
4	56P0603 запросить цену →		1 Cover assembly, duct
5	56P2258 запросить цену →		1 Cover assembly, top
6	56P2257 запросить цену →		1 Cover assembly, right
7	56P2265 запросить цену →		1 Cover assembly, front with display
8	56P0610 запросить цену →		1 Cover assembly, MPF door
10	56P0600 запросить цену →		1 Cover assembly, left

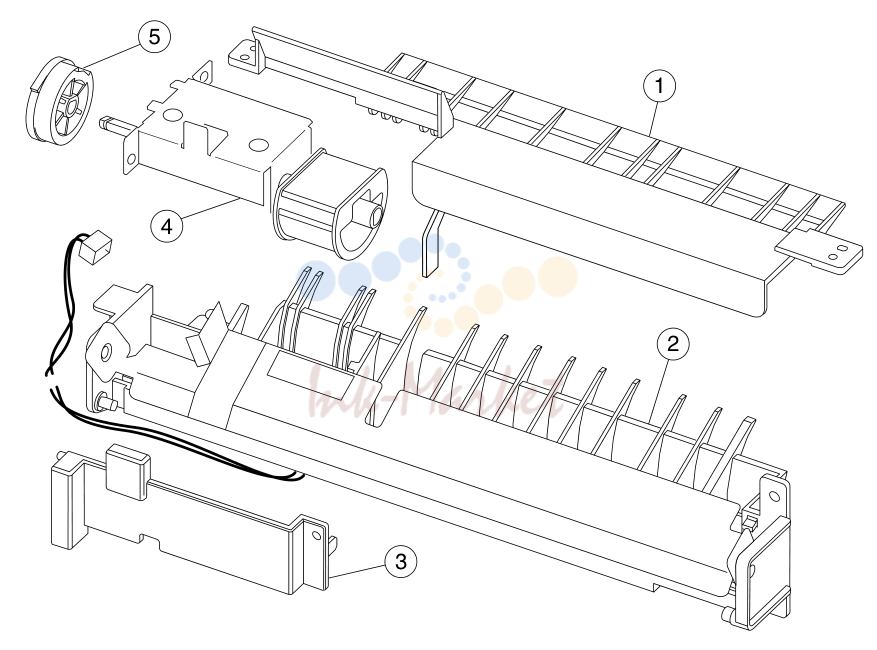

2. Assembly 2: Multipurpose feeder (MPF)

№	Артикул	Альт. артикул	Описание
2-1	56P0612 запросить цену →		1 Housing assembly, upper (MPF)
2	56P0611 запросить цену →		1 Housing assembly, lower (MPF)
3	56P0615 запросить цену →		1 Cap, MPF paper feed cover
4	56P2181 запросить цену →		1 Assembly, roller (MPF)
5	56P0614 запросить цену →		1 Gear, MPF paper pick

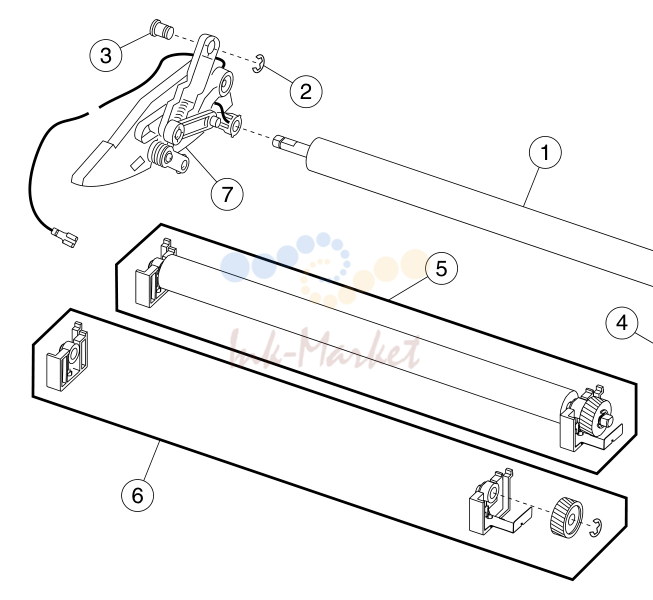

3. Assembly 3: Charging

№	Артикул	Альт. артикул	Описание
3-1	56P0640 запросить цену →		1 Roll, charge
2	56P0668 запросить цену →		1 Parts pack, (screws and E-rings)
3	56P0669 запросить цену →		1 Hinge, pivot (quantity 2)
4	56P0642 запросить цену →		1 Guide assembly, right
5	56P0643 запросить цену →		1 Assembly, transfer roll
6	56P0644 запросить цену →		1 Bearings, transfer roll
7	56P0641 запросить цену →		1 Guide assembly, left

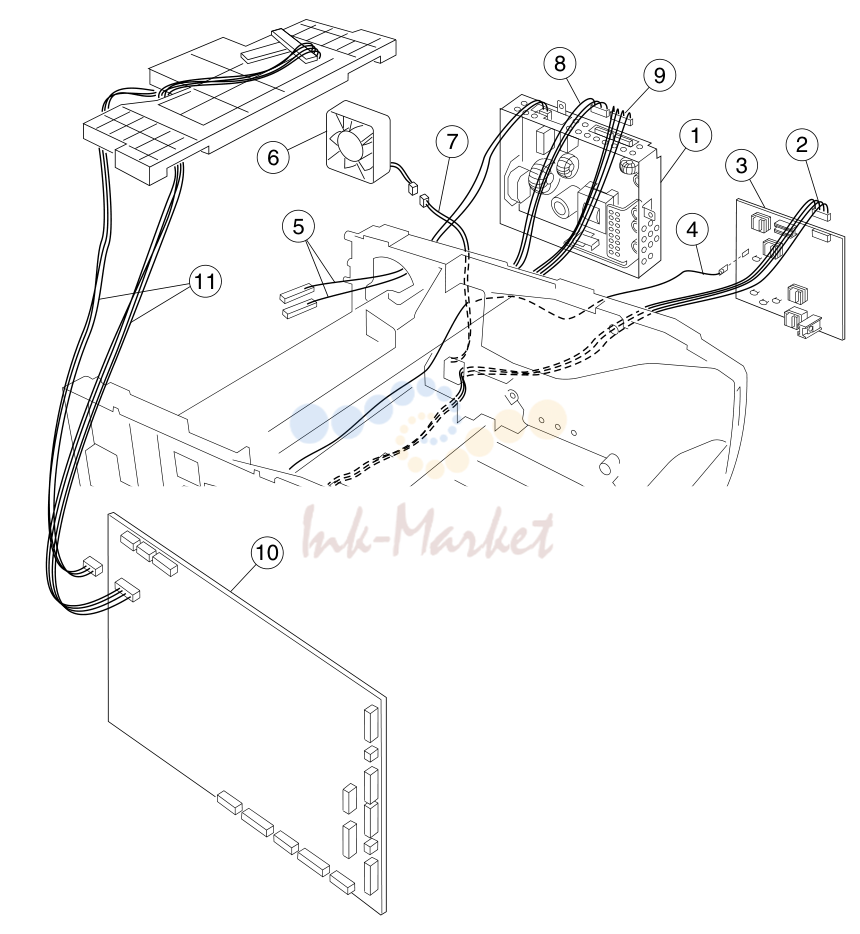

4. Assembly 4: Electronics and cables

№	Артикул	Альт. артикул	Описание
4-1	56P2285 запросить цену →		1 Power supply, 110 V
1	56P2284 запросить цену →		1 Power supply, 220 V
3	56P0628 запросить цену →		1 PS, high volt
4	56P0641 запросить цену →		1 Guide assembly, left
5	56P0650 запросить цену →		1 Cable assembly, LVPS to fuser
6	56P0630 запросить цену →		1 Fan, cooling
10	56P2281 запросить цену →		1 Card assembly, RIP (resistive)
10	56P2282 запросить цену →		1 Card assembly, RIP (reactive)
11	56P0622 запросить цену →		1 Cable assembly, printhead

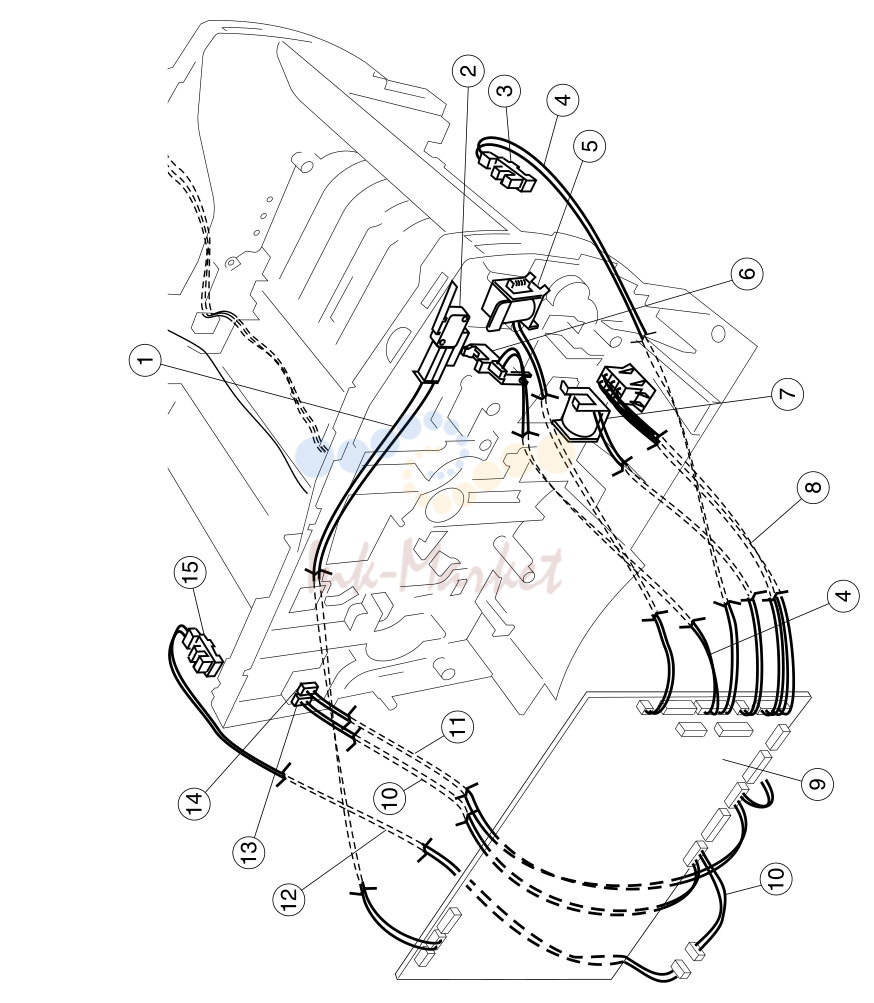

5. Assembly 4 (cont.): Electronics and cables

№	Артикул	Альт. артикул	Описание
1	56P0624 запросить цену →		1 Cable assembly, cover switch
2	56P0625 запросить цену →		1 Switch, interlock cover
3			and 4 Sensor and Cable included with
5			and 7 56P0616 2 Solenoid, paper feed
6	56P0653 запросить цену →		1 Sensor, toner level
8	56P0631 запросить цену →		1 Cable assembly, drawer
9	56P2281 запросить цену →		1 Card assembly, RIP (resistive) (See
9	56P2282 запросить цену →		1 Card assembly, network RIP
10	56P0664 запросить цену →		1 Cable assembly, output full (and
11	56P0652 запросить цену →		1 Sensor, smart button
12	56P0682 запросить цену →		1 Sensor cable, output full
13	56P0665 запросить цену →		1 Connector, 3-pin
14	56P0666 запросить цену →		1 Connector, 2-pin
15	56P0645 запросить цену →		1 Sensor, photo

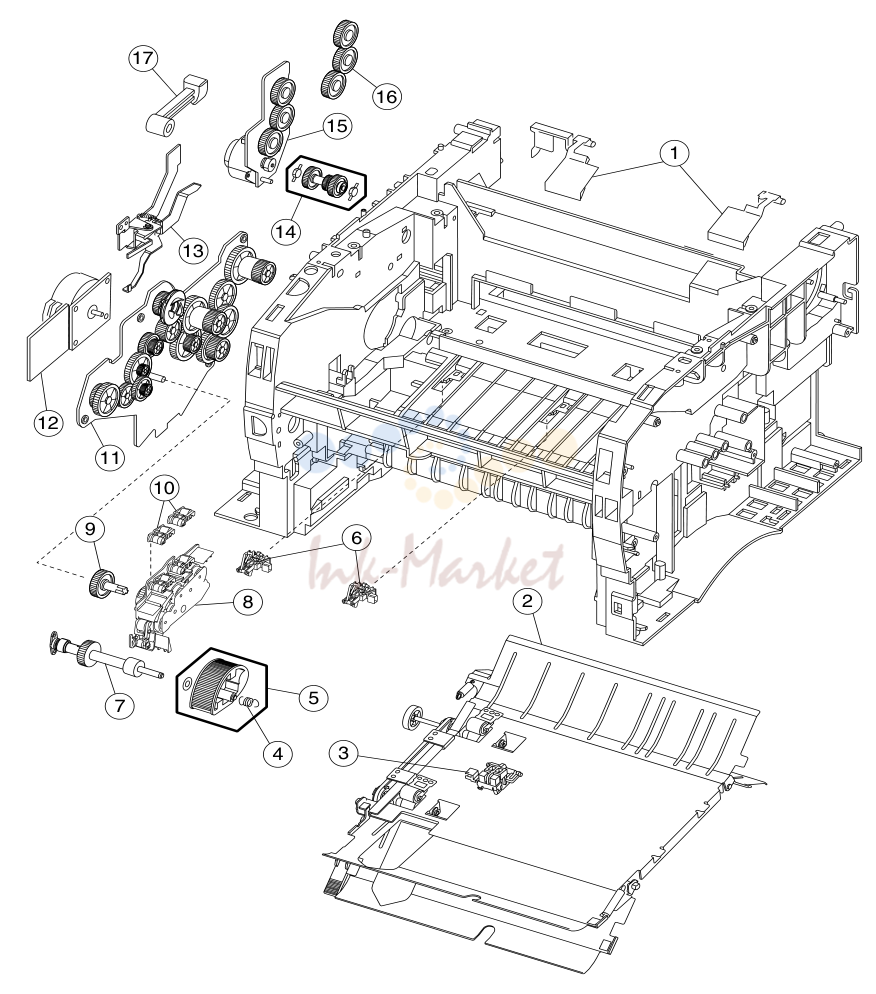

6. Assembly 5: Paper feed

№	Артикул	Альт. артикул	Описание
5-1	56P0677 запросить цену →		1 Flags, stack control
2	56P0651 запросить цену →		1 Assembly, duplex
3	56P0645 запросить цену →		1 Sensor, photo
4	56P0618 запросить цену →		1 Spring, D-roll
5	56P0656 запросить цену →		1 Roll, paper feed
6	56P0655 запросить цену →		1 Bracket, paper sensor
7	56P0657 запросить цену →		1 Assembly, paper feed
8	56P0654 запросить цену →		1 Plate assembly
9	56P0634 запросить цену →		1 Gear, paper feed
10	56P0693 запросить цену →		1 Roller asm., reference backup (top
12	56P0632 запросить цену →		1 Motor assembly, main drive
13	56P0638 запросить цену →		1 Coupling, cartridge
17	56P0639 запросить цену →		1 Guide, link

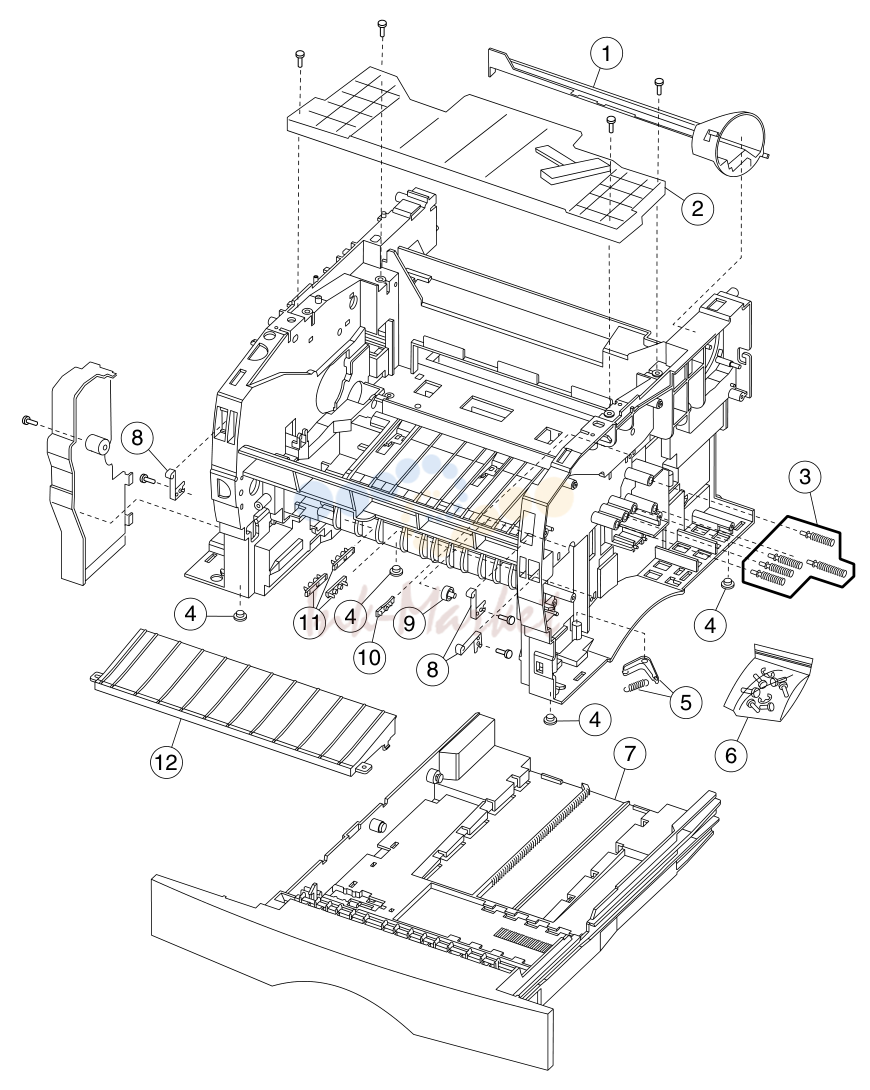

7. Assembly 6: Frame

№	Артикул	Альт. артикул	Описание
6-1	56P0606 запросить цену →		1 Duct, air
2	56P0623 запросить цену →		1 Assembly, printhead
3	56P0629 запросить цену →		1 Assembly, cartridge contacts
4	56P0662 запросить цену →		1 Feet, base
5	56P0661 запросить цену →		1 Damper, tray
6	56P0668 запросить цену →		1 Parts pack, (screws and E-rings)
7	56P0609 запросить цену →		1 Assembly, tray
8	56P0667 запросить цену →		1 Latch, door (3 latches)
9	56P0660 запросить цену →		1 Roller, paper guide
10	56P0659 запросить цену →		1 Bracket, shutter
11	56P0672 запросить цену →		1 Bracket, body-tray
12	56P0658 запросить цену →		1 Guide, entrance

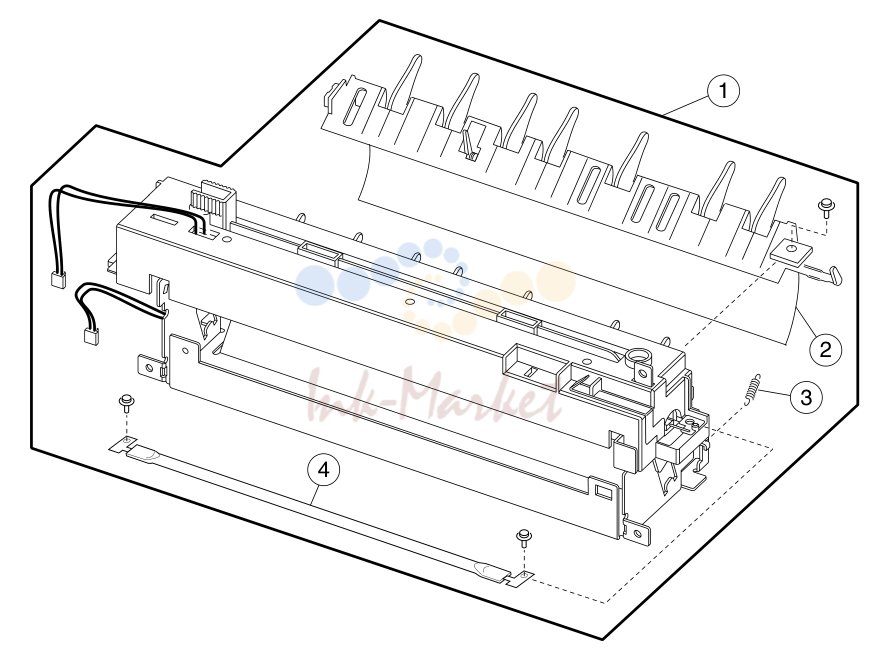

8. Assembly 7: Fuser

№	Артикул	Альт. артикул	Описание
7-1	56P0648 запросить цену →		1 Assembly, fuser (110 V)
1	56P0671 запросить цену →		1 Assembly, fuser (220 V)
2	56P0673 запросить цену →		1 Fuser assembly, paper guide
3	56P0676 запросить цену →		1 Spring, fuser exit
4	56P0646 запросить цену →		1 Lamp, fuser (110 V)
4	56P0647 запросить цену →		1 Lamp, fuser (220 V)

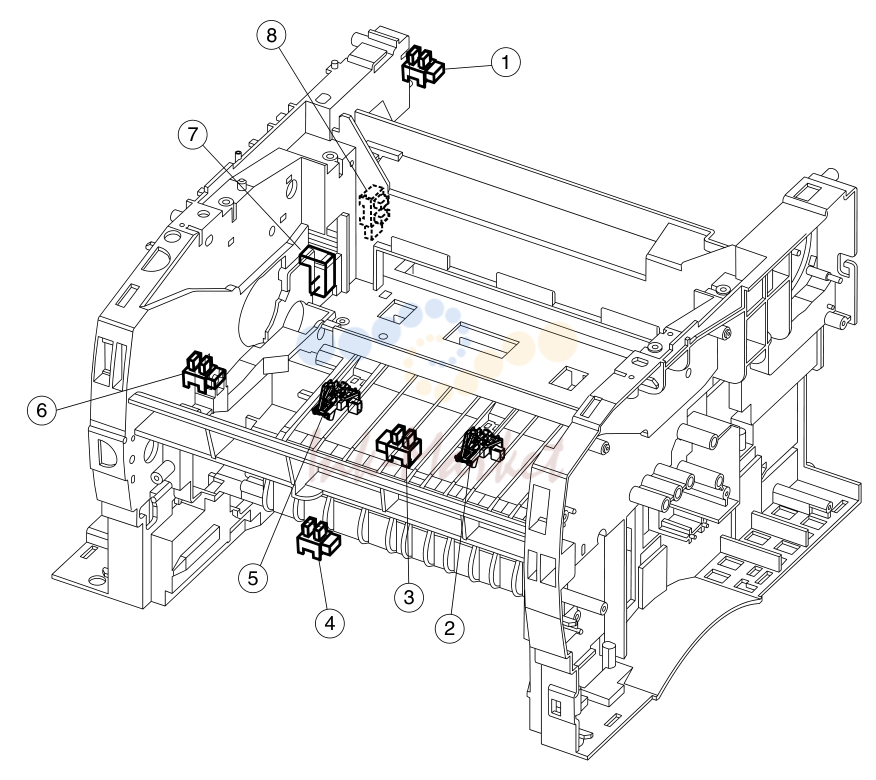

9. Assembly 8: Sensors

№	Артикул	Альт. артикул	Описание
8			1-5, 8 56P0645 1 Sensor, photo
6	56P0653 запросить цену →		1 Sensor, toner level
7	56P0652 запросить цену →		1 Sensor, smart button

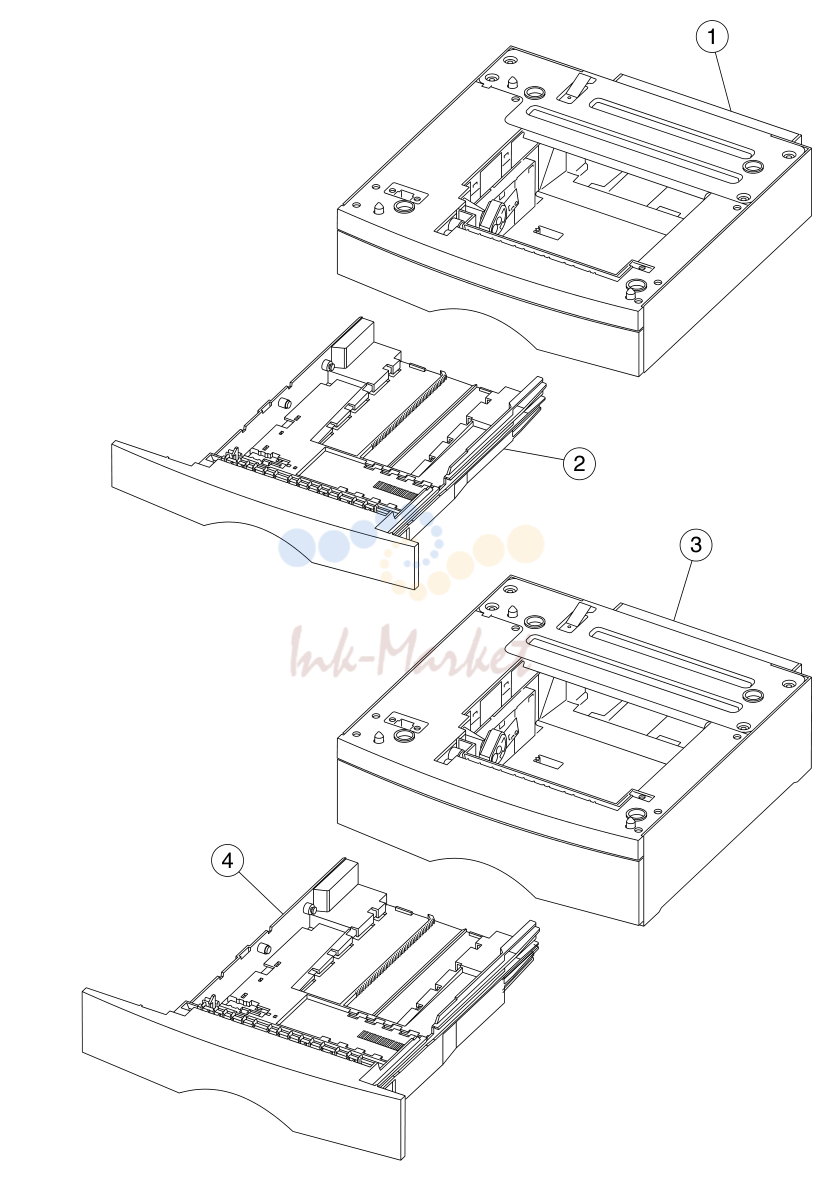

10. Assembly 9: Options

№	Артикул	Альт. артикул	Описание
9-1	56P0674 запросить цену →		1 Drawer assembly, 250-sheet
2	56P0609 запросить цену →		1 Tray, 250-sheet
2	56P0681 запросить цену →		1 Tray, 250-sheet label
3	56P0675 запросить цену →		1 Drawer assembly, 500-sheet
4	56P0678 запросить цену →		1 Tray, 500-sheet

11. Assembly 9 (cont.): Options

№	Артикул	Альт. артикул	Описание
10-1	56P2269 запросить цену →		1 Belt, timing
2	56P2278 запросить цену →		1 Cable, CCD-SCU
3	56P2272 запросить цену →		1 Motor assembly, flatbed with cable
4	56P2267 запросить цену →		1 Cover, right scanner
5	56P2261 запросить цену →		1 Panel, operator
6	56P2286 запросить цену →		1 Overlay, operator panel (FIGSD)
6	56P2287 запросить цену →		1 Overlay, operator panel (DNSFBP)
7	56P2276 запросить цену →		1 Cable, OPU-RIP
8	56P2268 запросить цену →		1 Cover, left scanner
9	56P2271 запросить цену →		1 Card, SCU
10	56P2270 запросить цену →		1 Carriage, CCD

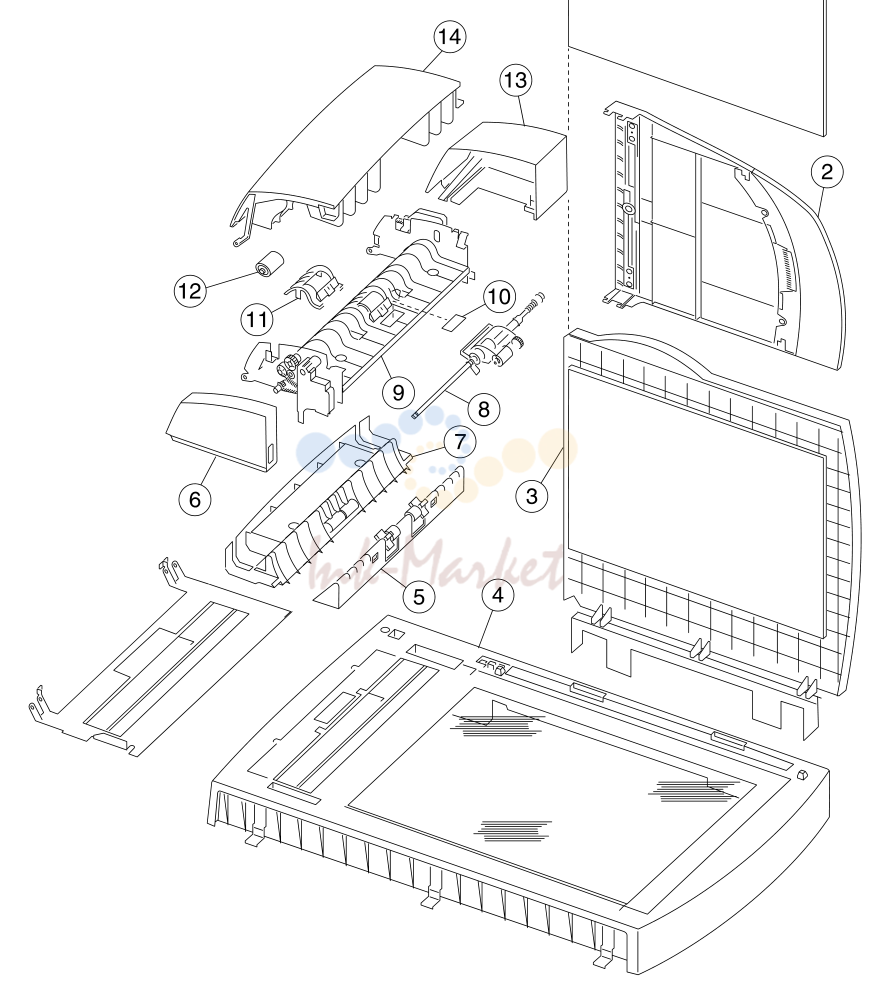

12. Assembly 11: Scanner top

№	Артикул	Альт. артикул	Описание
11-1	56P2266 запросить цену →		1 Cushion, scan cover
2	56P2263 запросить цену →		1 Tray assembly, document
3	56P2264 запросить цену →		1 Cover, flatbed
4	56P2262 запросить цену →		1 Cover, scanner
5	56P2251 запросить цену →		1 Idler, R2
6	56P2260 запросить цену →		1 Cover, ADF left
7	56P2250 запросить цену →		1 Idler, R1
8	56P2274 запросить цену →		1 Roller assembly, ADF pick
9	56P2252 запросить цену →		1 Feeder assembly, auto document
10	56P2255 запросить цену →		1 Pad, pick
11	56P2254 запросить цену →		1 Cover, separator
12	56P2253 запросить цену →		1 Roller assembly, separator
13	56P2259 запросить цену →		1 Cover, ADF right
14	56P2256 запросить цену →		1 Cover, ADF upper
