Содержание
- 1. Assembly 1: Covers
- 2. Assembly 2: Scanner
- 3. Assembly 2 (continued): Scanner
- 4. Assembly 3: Electronics
- 5. Assembly 4: Frame

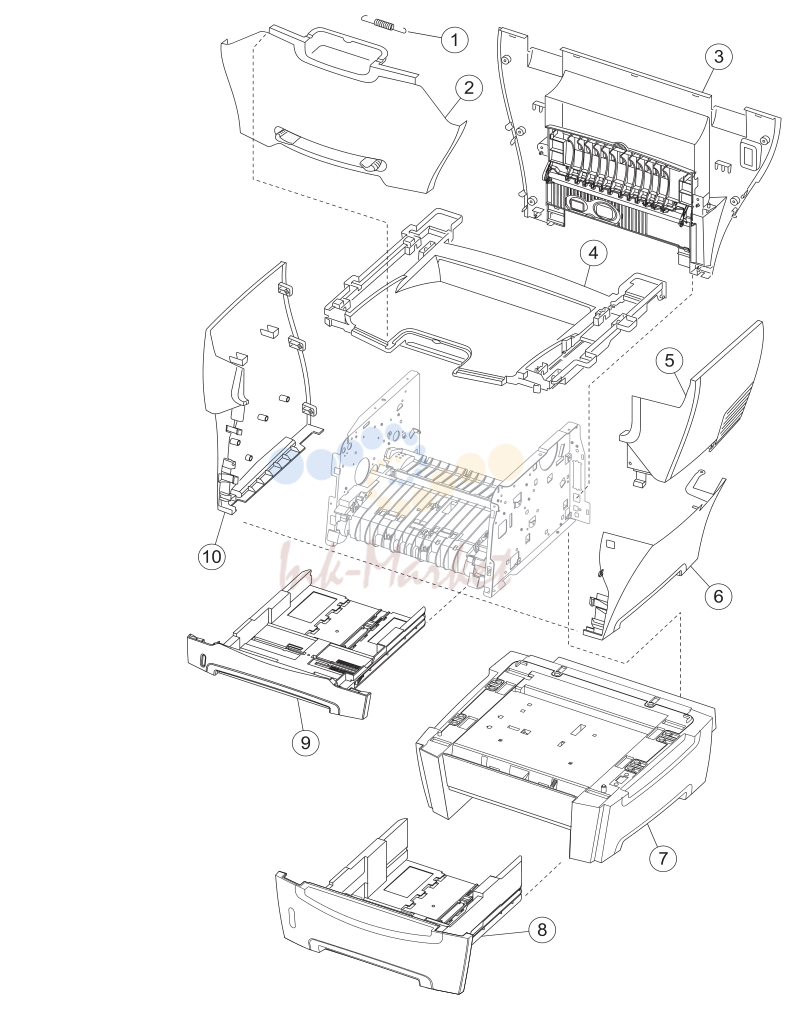

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X1354 запросить цену → | 1 1 ACM and front door springs | |
| 2 | 40X2423 запросить цену → | 1 1 Front cover assembly | |
| 3 | 40X2422 запросить цену → | 1 1 Rear cover assembly | |
| 4 | 40X2421 запросить цену → | 1 1 Base top cover assembly | |
| 5 | 40X2425 запросить цену → | 1 1 Upper right side cover | |
| 6 | 40X2426 запросить цену → | 1 1 Lower right side cover | |
| 7 | 40X2433 запросить цену → | 1 1 Optional drawer 2 assembly (no tray) | |
| 8 | 40X2432 запросить цену → | 1 1 Optional tray | |
| 9 | 40X2420 запросить цену → | 1 1 Main tray | |
| 10 | 40X2424 запросить цену → | 1 1 Left side cover |

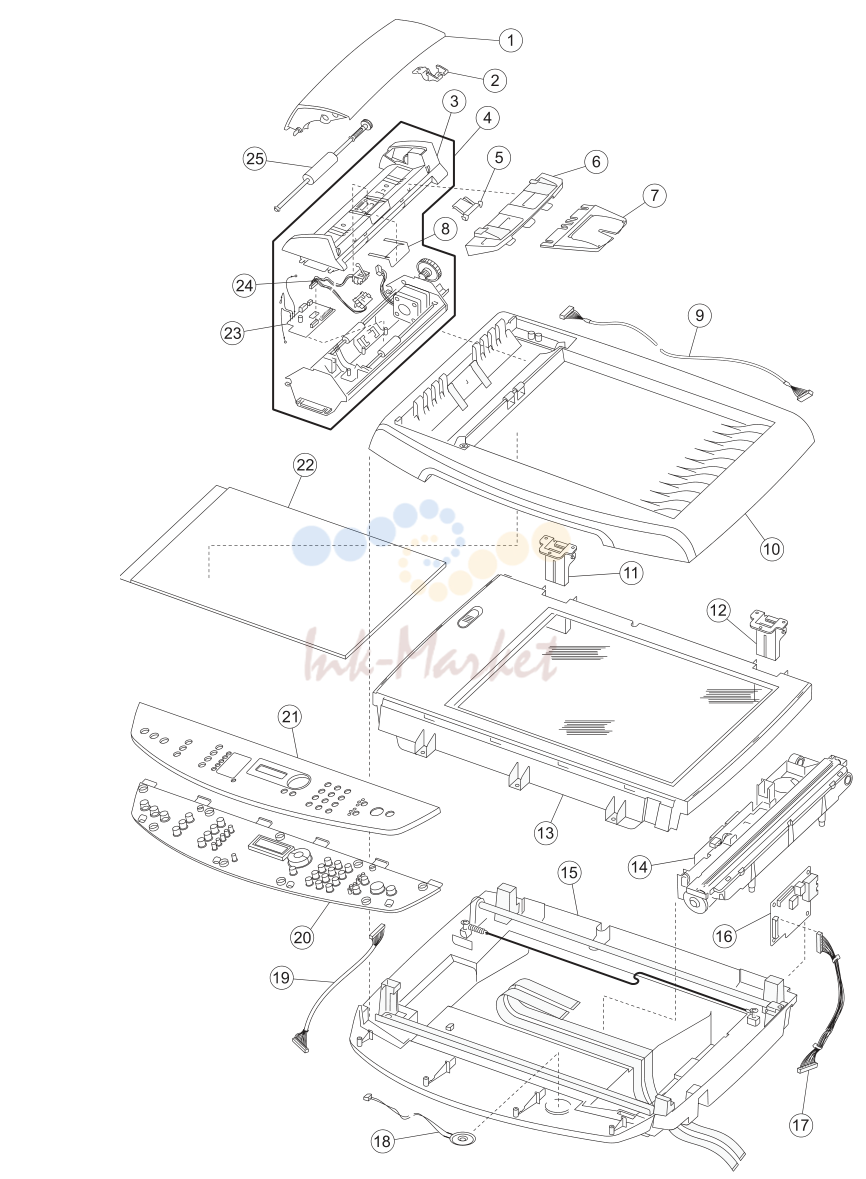

2. Assembly 2: Scanner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X2400 запросить цену → | 1 1 ADF top cover | |
| 2 | 40X2402 запросить цену → | 1 1 Pick roll hinge | |
| 3 | 40X2620 запросить цену → | 1 1 ADF top assembly | |
| 4 | 40X2629 запросить цену → | 1 1 ADF assembly | |
| 5 | 40X2404 запросить цену → | 1 1 Pick roll pad | |
| 5 | 40X3499 запросить цену → | 1 1 High friction pick roll pad | |
| 6 | 40X2406 запросить цену → | 1 1 ADF input tray assembly | |
| 7 | 40X2407 запросить цену → | 1 1 ADF extension assembly | |
| 8 | 40X2405 запросить цену → | 1 1 Mylar ADF guide | |
| 9 | 40X2408 запросить цену → | 1 1 ADF cable | |
| 10 | 40X2409 запросить цену → | 1 1 Flatbed cover | |
| 11 | 40X2412 запросить цену → | 1 1 Black flatbed stud | |
| 12 | 40X2413 запросить цену → | 1 1 Silver flatbed stud | |
| 13 | 40X2411 запросить цену → | 1 1 Scanner top housing | |
| 14 | 40X2631 запросить цену → | 1 1 CCD assembly | |
| 15 | 40X2415 запросить цену → | 1 1 Scanner base assembly | |
| 16 | 40X2427 запросить цену → | 1 1 Modem card | |
| 17 | 40X2428 запросить цену → | 1 1 Modem cable | |
| 18 | 40X2611 запросить цену → | 1 1 Modem speaker | |
| 19 | 40X2418 запросить цену → | 1 1 Operator panel cable | |
| 20 | 40X2417 запросить цену → | 1 1 Operator panel assembly | |
| 21 | 40X2690 запросить цену → | 1 1 X 340-X340n Operator panel overlay (English) | |
| 21 | 40X2706 запросить цену → | 1 1 X 342n Operator panel overlay (English) | |
| 21 | 40X2691 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Spanish) | |
| 21 | 40X2707 запросить цену → | 1 1 X 342n Operator panel overlay (Spanish) | |
| 21 | 40X2692 запросить цену → | 1 1 X 340-X340n Operator panel overlay (French) | |
| 21 | 40X2708 запросить цену → | 1 1 X 342n Operator panel overlay (French) | |
| 21 | 40X2693 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Brazilian Portuguese) | |
| 21 | 40X2709 запросить цену → | 1 1 X 342n Operator panel overlay (Brazilian Portuguese) | |
| 21 | 40X2694 запросить цену → | 1 1 X 340-X340n Operator panel overlay (German) | |
| 21 | 40X2710 запросить цену → | 1 1 X 342n Operator panel overlay (German) | |
| 21 | 40X2695 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Italian) | |
| 21 | 40X2711 запросить цену → | 1 1 X 342n Operator panel overlay (Italian) | |
| 21 | 40X2696 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Dutch) | |
| 21 | 40X2712 запросить цену → | 1 1 X 342n Operator panel overlay (Dutch) | |
| 21 | 40X2697 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Danish) | |
| 21 | 40X2713 запросить цену → | 1 1 X 342n Operator panel overlay (Danish) |

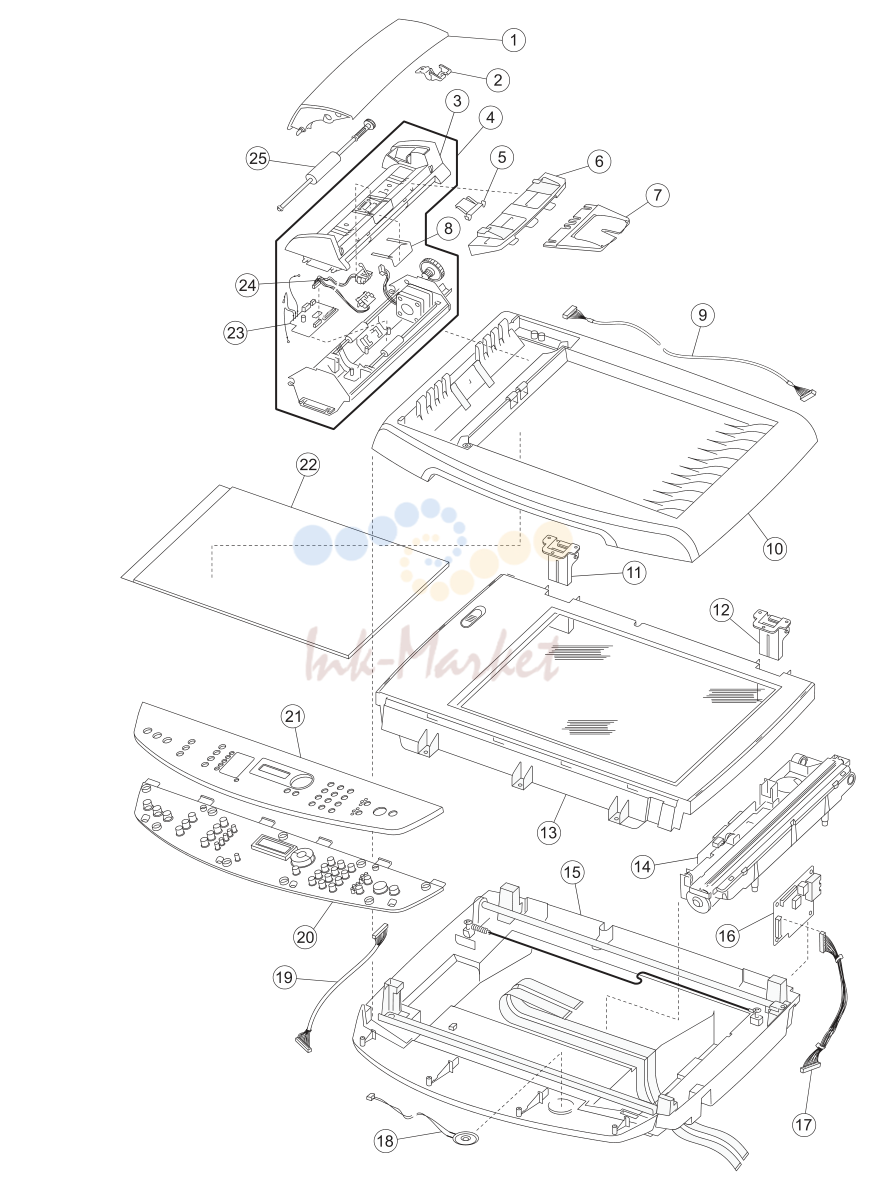

3. Assembly 2 (continued): Scanner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21 | 40X2698 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Norwegian) | |
| 21 | 40X2714 запросить цену → | 1 1 X 342n Operator panel overlay (Norwegian) | |
| 21 | 40X2699 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Swedish) | |
| 21 | 40X2715 запросить цену → | 1 1 X 342n Operator panel overlay (Swedish) | |
| 21 | 40X2700 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Finnish) | |
| 21 | 40X2716 запросить цену → | 1 1 X 342n Operator panel overlay (Finnish) | |
| 21 | 40X2701 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Russian) | |
| 21 | 40X2717 запросить цену → | 1 1 X 342n Operator panel overlay (Russian) | |
| 21 | 40X2702 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Polish) | |
| 21 | 40X2718 запросить цену → | 1 1 X 342n Operator panel overlay (Polish) | |
| 21 | 40X2703 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Simplified Chinese) | |
| 21 | 40X2719 запросить цену → | 1 1 X 342n Operator panel overlay (Simplified Chinese) | |
| 21 | 40X2704 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Traditional Chinese) | |
| 21 | 40X2720 запросить цену → | 1 1 X 342n Operator panel overlay (Traditional Chinese) | |
| 21 | 40X2705 запросить цену → | 1 1 X 340-X340n Operator panel overlay (Korean) | |
| 21 | 40X2721 запросить цену → | 1 1 X 342n Operator panel overlay (Korean) | |
| 22 | 40X2410 запросить цену → | 1 1 Flatbed cushion | |
| 23 | 40X2630 запросить цену → | 1 1 ADF card | |
| 24 | 40X2619 запросить цену → | 1 1 ADF sensor assembly | |
| 25 | 40X2401 запросить цену → | 1 1 ADF pick roll assembly |

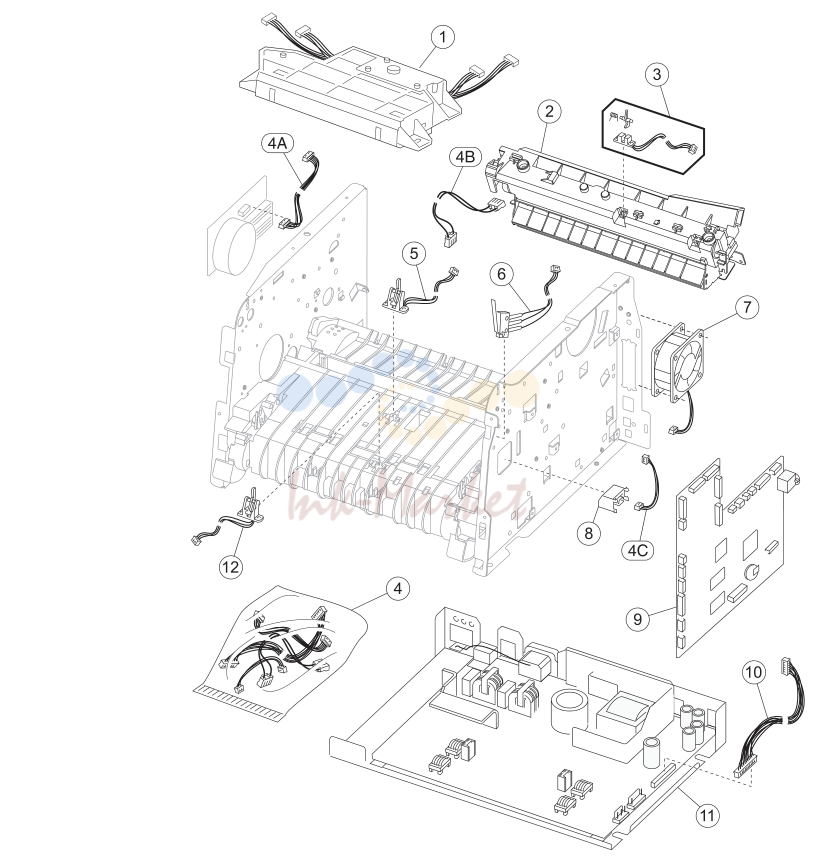

4. Assembly 3: Electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 40X1303 запросить цену → | 1 1 Laser/mirror print assembly, X340, X340n, X342n | |
| 2 | 40X1300 запросить цену → | 1 1 Fuser assembly, 110V | |
| 2 | 40X1301 запросить цену → | 1 1 Fuser assembly, 220V | |
| 2 | 40X1302 запросить цену → | 1 1 Fuser assembly, 100V | |
| 3 | 40X1325 запросить цену → | 1 1 Exit sensor assembly | |
| 4 | 40X1333 запросить цену → | 1 1 Miscellaneous cable assemblies | |
| 5 | 40X1323 запросить цену → | 1 1 Input #1 sensor assembly | |
| 6 | 40X1326 запросить цену → | 1 1 Cover open sensor assembly | |
| 7 | 40X1328 запросить цену → | 1 1 Cooling fan | |
| 8 | 40X1332 запросить цену → | 1 1 Toner level sensor | |
| 9 | 40X2632 запросить цену → | 1 Controller card | |
| 10 | 40X2416 запросить цену → | 1 1 LVPS to controller card cable | |
| 11 | 40X2430 запросить цену → | 1 1 LVPS/HVPS 110V card | |
| 11 | 40X2431 запросить цену → | 1 1 LVPS/HVPS 220V card | |
| 12 | 40X1324 запросить цену → | 1 1 Input #2 sensor assembly (manual feeder) |

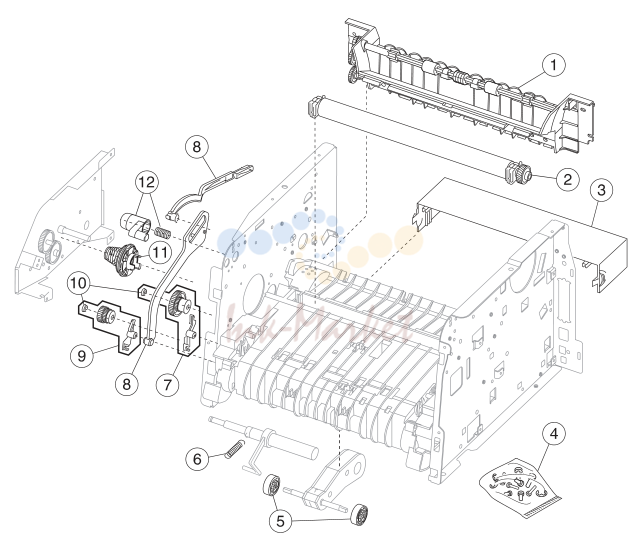

5. Assembly 4: Frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 40X1334 запросить цену → | 1 1 Paper exit guide assembly | |
| 2 | 40X2822 запросить цену → | 1 1 Transfer, roll, bearings, gear, spring | |
| 3 | 40X2429 запросить цену → | 1 1 Legal extender cover | |
| 4 | 40X1353 запросить цену → | N/A N/A Screws, miscellaneous (actual size) | |
| 5 | 40X1319 запросить цену → | 2 2 Paper feed, rubber tires | |
| 6 | 40X1354 запросить цену → | 1 Front door and ACM springs | |
| 7 | 40X1331 запросить цену → | 1 1 Autocompensator clutch CBM | |
| 8 | 40X1338 запросить цену → | 1 1 Door-fuser idle gear link CBM | |
| 9 | 40X1330 запросить цену → | 1 1 Manual feed clutch CBM | |
| 10 | 40X1355 запросить цену → | 2 2 Plastic snap rings | |
| 11 | 40X1329 запросить цену → | 1 1 Developer drive coupling assembly | |
| 12 | 40X1337 запросить цену → | 1 1 Front access cover latch CBM |
