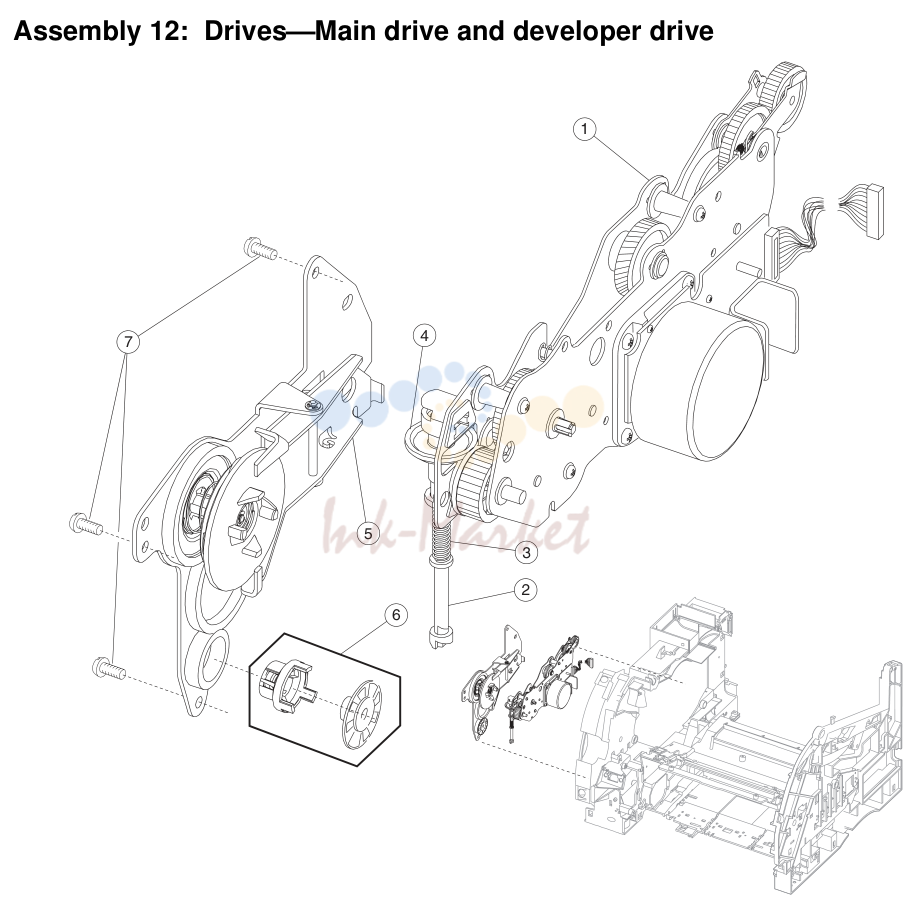

- 9. Assembly 12: Drives-Main drive and developer drive

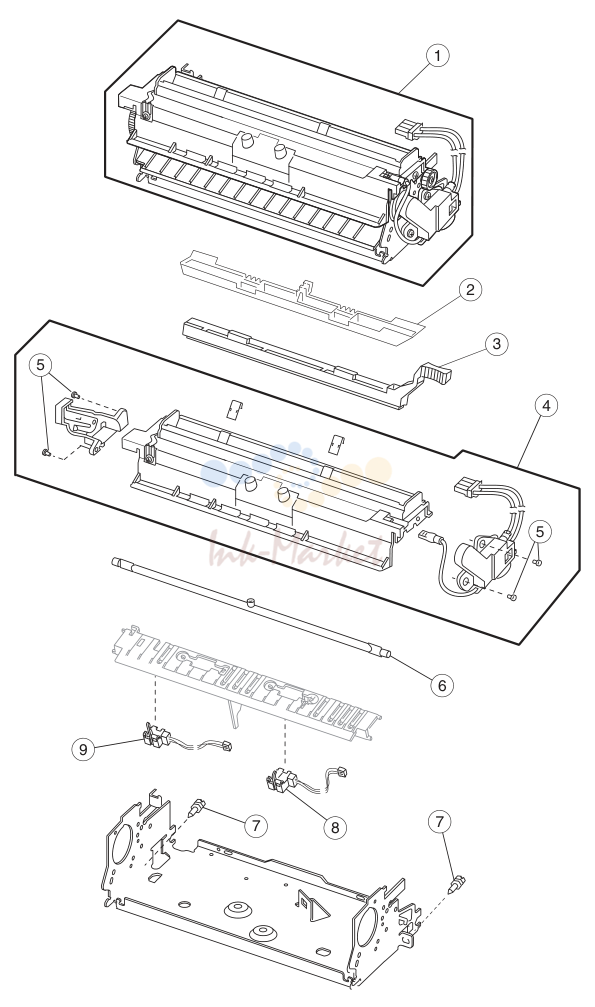

- 10. Assembly 13: Hot roll fuser
- 11. Assembly 14: Transfer/charging

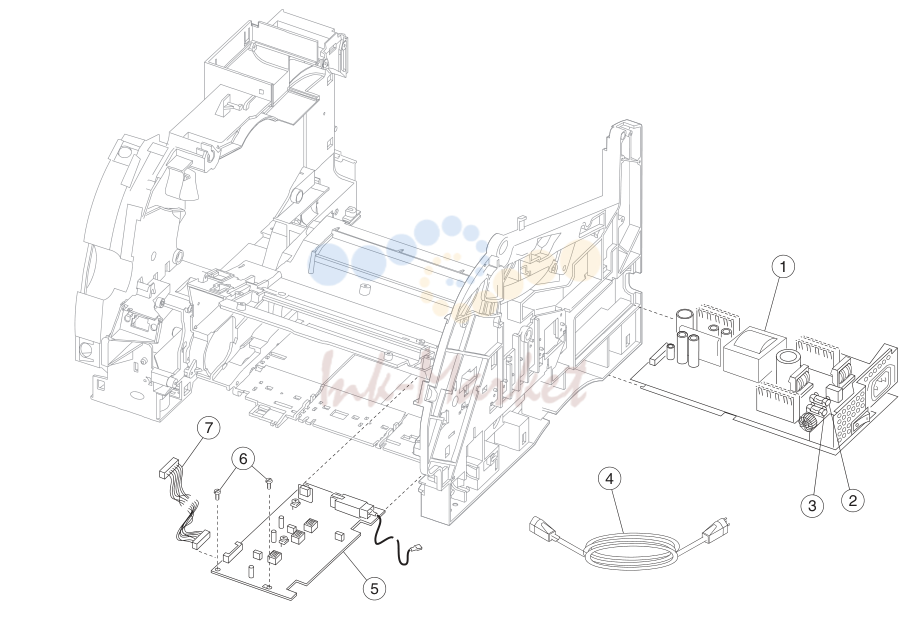

- 12. Assembly 15: Electronics-power supplies
- 13. Assembly 16: Electronics-card assemblies
- 14. Assembly 17: Electronics-shields

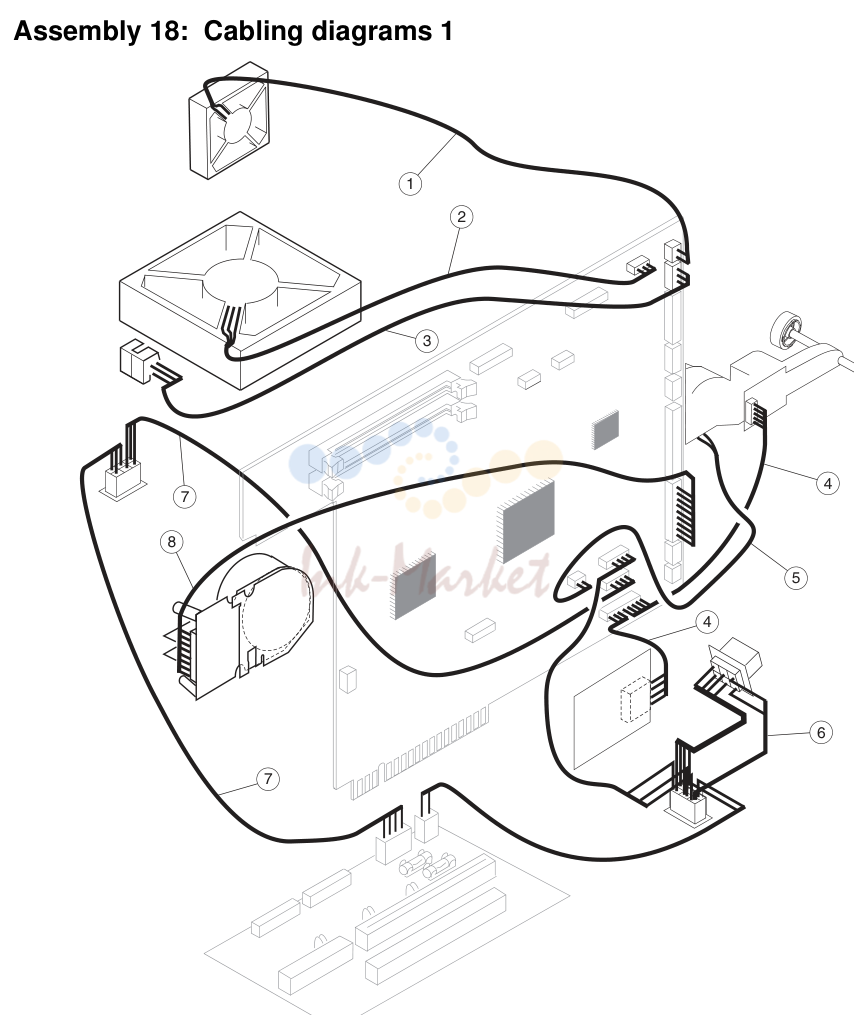

- 15. Assembly 18: Cabling diagrams 1

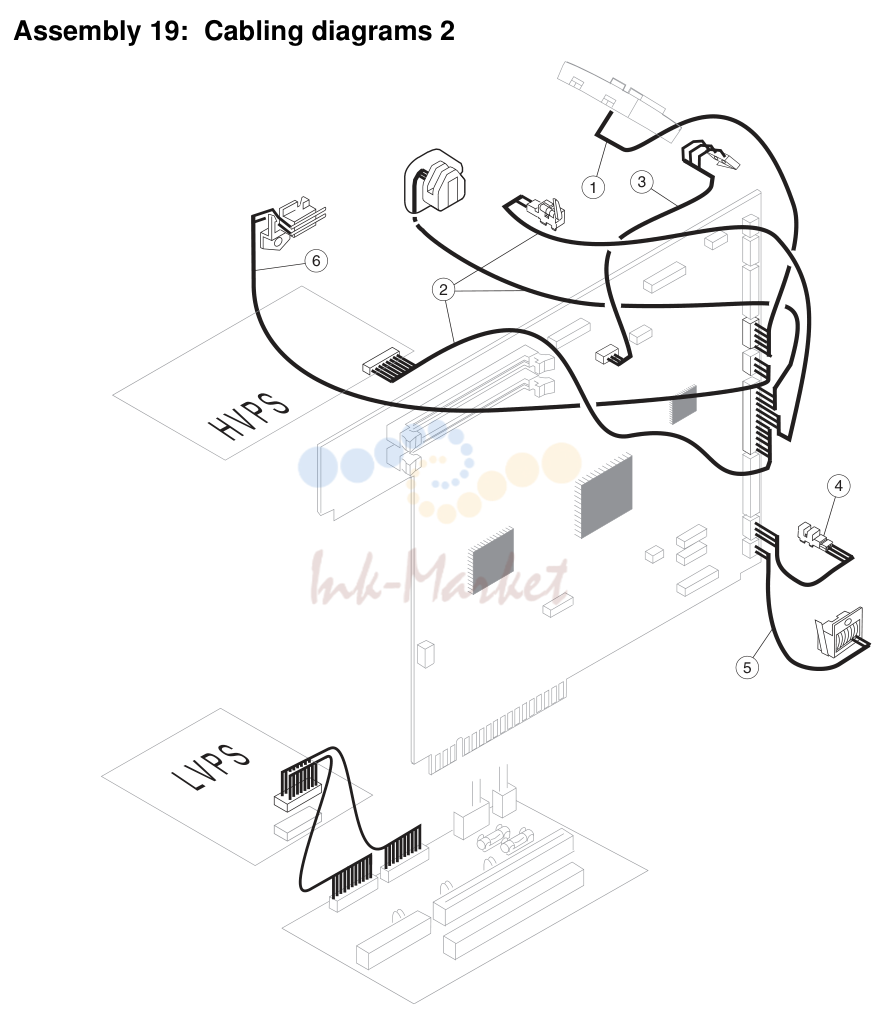

- 16. Assembly 19: Cabling diagrams 2
- 17. Assembly 20: Cabling diagrams 3
- 18. Assembly 21: 250-sheet paper tray
- 19. Assembly 21 (cont.): 250-sheet paper tray
- 20. Assembly 22: 500-sheet paper tray
- 21. Assembly 22 (cont.): 500-sheet paper tray
- 22. Assembly 23: Duplex option
- 23. Assembly 25: Output expander
- 24. Assembly 25 (cont.): Output expander
- 25. Assembly 26: High-capacity output expander
- 26. Assembly 27: 5-bin mailbox
- 27. Assembly 27 (cont.): 5-bin mailbox
- 28. Assembly 28: High-capacity feeder 1
- 29. Assembly 29: High-capacity feeder 2
- 30. Assembly 30: High-capacity feeder 3
- 31. Assembly 31: High-capacity feeder 4
- 32. Assembly 32: High-capacity feeder 5
- 33. Assembly 33: Kiosk-vertical paper adapter
- 34. Assembly 34: Kiosk-horizontal paper adapter
- 35. Assembly 35: StapleSmart finisher I
- 36. Assembly 36: StapleSmart finisher 2
- 37. Assembly 37: StapleSmart finisher 3

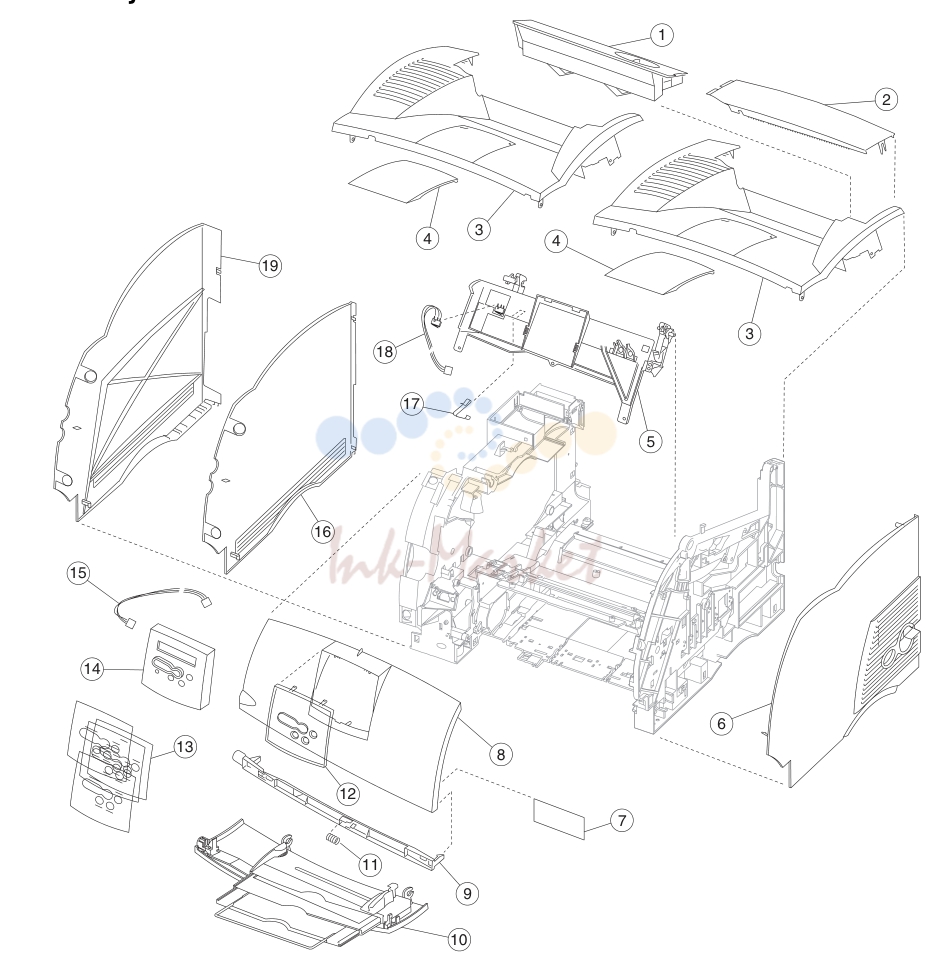

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 56P1300 запросить цену → | 1 Cover, fuser wick assembly | |
| 2 | 99A2074 запросить цену → | 1 Cover assembly, redrive cap | |
| 3 | 56P1301 запросить цену → | 1 Cover assembly, laser assembly, 250-sheet output, 000/010 | |
| 3 | 56P1302 запросить цену → | 1 Cover assembly, laser assembly, 500-sheet output, 200/210/400/410 | |
| 4 | 99A1587 запросить цену → | 1 Support, paper | |
| 5 | 56P1305 запросить цену → | 1 Hinge, upper front cover | |
| 6 | 56P1306 запросить цену → | 1 Cover, right side, 250-sheet output, 000/010 | |
| 6 | 56P1307 запросить цену → | 1 Cover, right side 500-sheet output, 200/210/400/410 | |
| 7 | 99A0007 запросить цену → | 1 Label, TLI/ID/serial number-blank | |
| 8 | 56P1303 запросить цену → | 1 Upper front cover with Lexmark logo | |
| 9 | 56P1308 запросить цену → | 1 Latch, upper cover | |
| 10 | 56P1309 запросить цену → | 1 Cover assembly, lower front | |
| 11 | 99A0004 запросить цену → | 1 Spring, latch | |
| 12 | 56P1356 запросить цену → | 1 Cover, clear bezel, 000/010 | |
| 12 | 56P1358 запросить цену → | 1 Cover, clear bezel, 200/210 | |
| 12 | 56P1862 запросить цену → | 1 Cover, clear bezel, 400/410 | |
| 13 | 56P1753 запросить цену → | 1 Kit, operator panel overlay-English, Brazilian Portuguese, French, and Spanish | |
| 13 | 56P1754 запросить цену → | 1 Kit, operator panel overlay-Dutch, French, German, and Italian | |
| 13 | 56P1755 запросить цену → | 1 Kit, operator panel overlay-Czech and Hungarian | |
| 13 | 56P1756 запросить цену → | 1 Kit, operator panel overlay-Danish, Finnish, Norwegian, and Swedish | |
| 13 | 56P1757 запросить цену → | 1 Kit, operator panel overlay-Polish, Russian, and Turkish | |
| 13 | 56P1758 запросить цену → | 1 Kit, operator panel overlay-WW English and Spanish | |
| 13 | 56P1759 запросить цену → | 1 Kit, operator panel overlay-WW English, Simplified Chinese, Traditional Chinese, and | |
| 14 | 56P1310 запросить цену → | 1 Operator panel assembly 110V | |
| 14 | 56P1311 запросить цену → | 1 Operator panel assembly 220V | |
| 15 | 56P1394 запросить цену → | 1 Cable assembly, operator panel | |
| 16 | 56P2122 запросить цену → | 1 Cover, left door, 250 1-slot, 000/010 | |
| 17 | 99A1524 запросить цену → | 1 Cartridge load spring | |
| 18 | 56P1395 запросить цену → | 1 Switch, cover closed w/cable assembly | |
| 19 | 56P2126 запросить цену → | 1 Cover, left door, 500 2-slot, 200/210/400/410 |

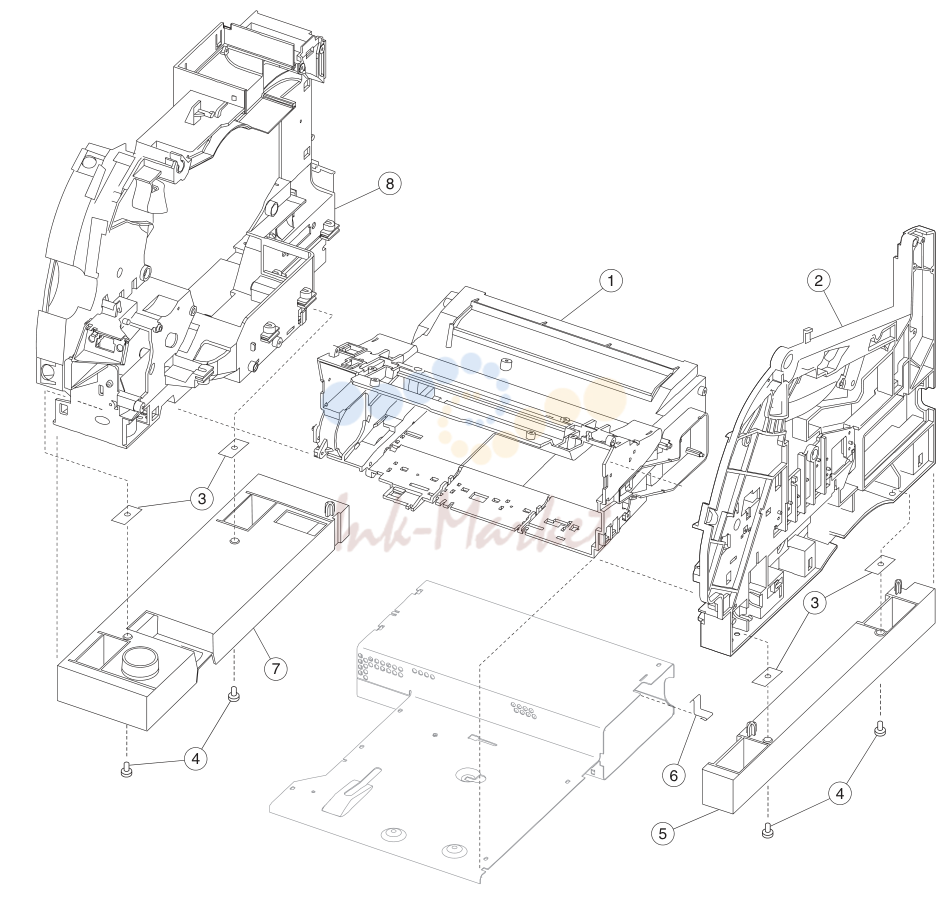

2. Assembly 2: Frame 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 56P1322 запросить цену → | 1 Frame, EP module, 000/010 | |
| 1 | 56P1347 запросить цену → | 1 Frame, EP module, 200/210/400/410 | |
| 2 | 56P1320 запросить цену → | 1 Right side frame assembly | |
| 3 | 99A1540 запросить цену → | 4 Nut plate, frame extension, 200/210/400/410 | |
| 4 | 99A0263 запросить цену → | 4 Parts packet, screw | |
| 5 | 99A1518 запросить цену → | 1 Frame extension, right, 200/210/400/410 | |
| 6 | 99A1538 запросить цену → | 1 Contact, RSF ground | |
| 7 | 99A1517 запросить цену → | 1 Frame extension, left, 200/210/400/410 | |
| 8 | 56P1321 запросить цену → | 1 Left side frame |

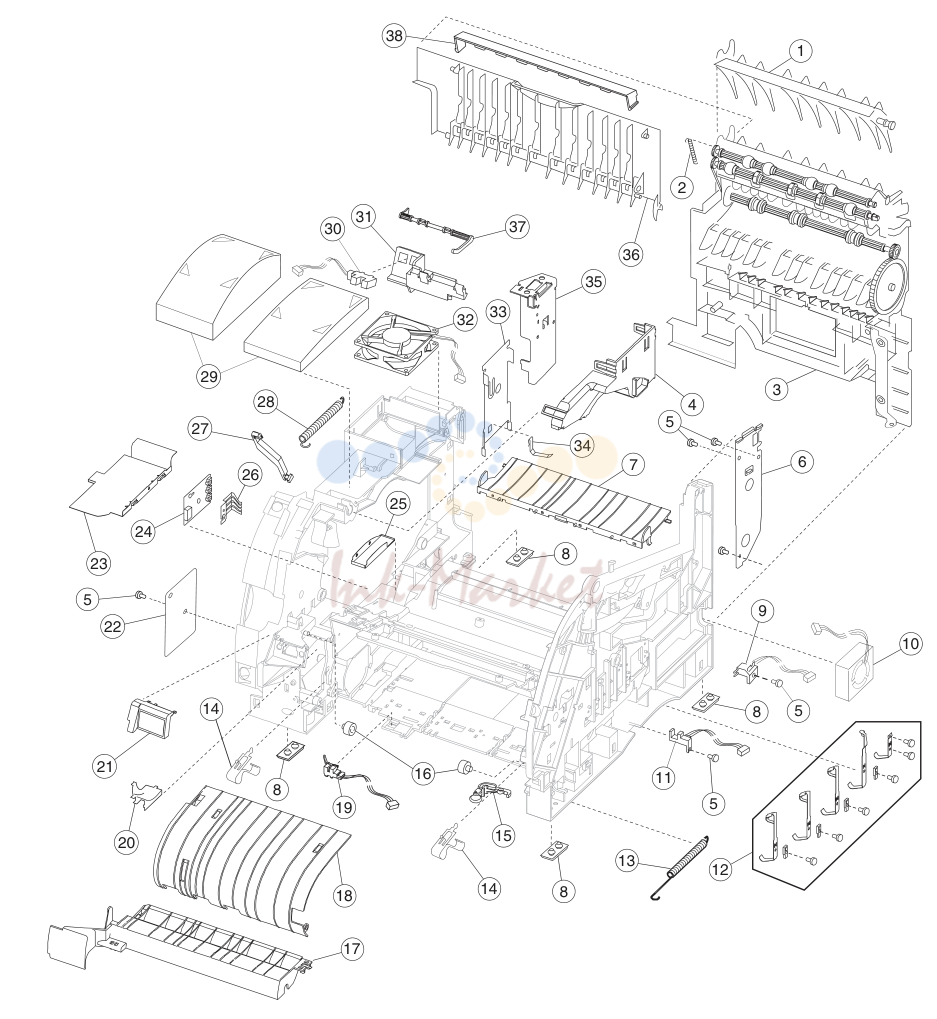

3. Assembly 3: Frame 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 99A1857 запросить цену → | 1 Upper redrive deflector | |
| 2 | 99A0104 запросить цену → | 1 Upper diverter spring | |
| 3 | 99A2151 запросить цену → | 1 Redrive assembly, 250 in/250 out, 000/010 | |
| 3 | 56P1328 запросить цену → | 1 Redrive assembly, 500 in/500 out, 200/210/400/410 | |
| 4 | 56P1318 запросить цену → | 1 Duct, main cap | |
| 5 | 99A0263 запросить цену → | 3 Parts packet, screw | |
| 6 | 99A2021 запросить цену → | 1 Support, right stacker plate, 000/010 | |
| 6 | 56P1319 запросить цену → | 1 Support, right stacker plate, 200/210/400/410 | |
| 7 | 99A2020 запросить цену → | 1 Transfer plate assembly | |
| 8 | 99A2077 запросить цену → | 4 Pad, machine mounting | |
| 9 | 56P1399 запросить цену → | 1 Smart cartridge contact assembly w/cable | |
| 10 | 56P1408 запросить цену → | 1 Cartridge fan | |
| 11 | 56P1361 запросить цену → | 1 Toner sensor assembly | |
| 12 | 99A0585 запросить цену → | 1 Parts packet, contact kit | |
| 13 | 99A0028 запросить цену → | 1 Spring, tray bias | |
| 14 | 99A2019 запросить цену → | 2 Spring, cartridge hold down | |
| 15 | 99A0026 запросить цену → | 1 Tray bias arm assembly | |
| 16 | 99A0039 запросить цену → | 2 Roller, developer support | |
| 17 | 99A1525 запросить цену → | 1 Deflector, upper PF | |
| 18 | 56P1334 запросить цену → | 1 Deflector, inner, 000/010 | |
| 18 | 56P1336 запросить цену → | 1 Deflector, inner, 200/210/400/410 | |
| 19 | 99A0053 запросить цену → | 1 Sensor, input | |
| 20 | 99A1546 запросить цену → | 1 Shield, gear #60/MPF | |
| 21 | 99A0549 запросить цену → | 1 Shield, ESD assembly with label | |
| 22 | 99A2445 запросить цену → | 1 Guard, gear | |
| 23 | 99A2078 запросить цену → | 1 Pan, motor drip | |
| 24 | 56P1350 запросить цену → | 1 Board, input tray (ITC) | |
| 25 | 99A2076 запросить цену → | 1 Pan, drip ITC | |
| 26 | 99A0063 запросить цену → | 1 Paper switch activate | |
| 27 | 99A0567 запросить цену → | 1 Link, gear release | |
| 28 | 99A0556 запросить цену → | 1 Spring, counterbalance | |
| 29 | 56P1314 запросить цену → | 1 Shroud, fan, 000/010 | |
| 29 | 56P1315 запросить цену → | 1 Shroud, fan, 200/210/400/410 | |
| 30 | 56P1391 запросить цену → | 1 Sensor, standard bin level with cable | |
| 31 | 99A0062 запросить цену → | 1 Bracket, level sensor | |
| 32 | 56P1360 запросить цену → | 1 Fan, main w/cable | |
| 33 | 99A2018 запросить цену → | 1 Support, left lower stacker |

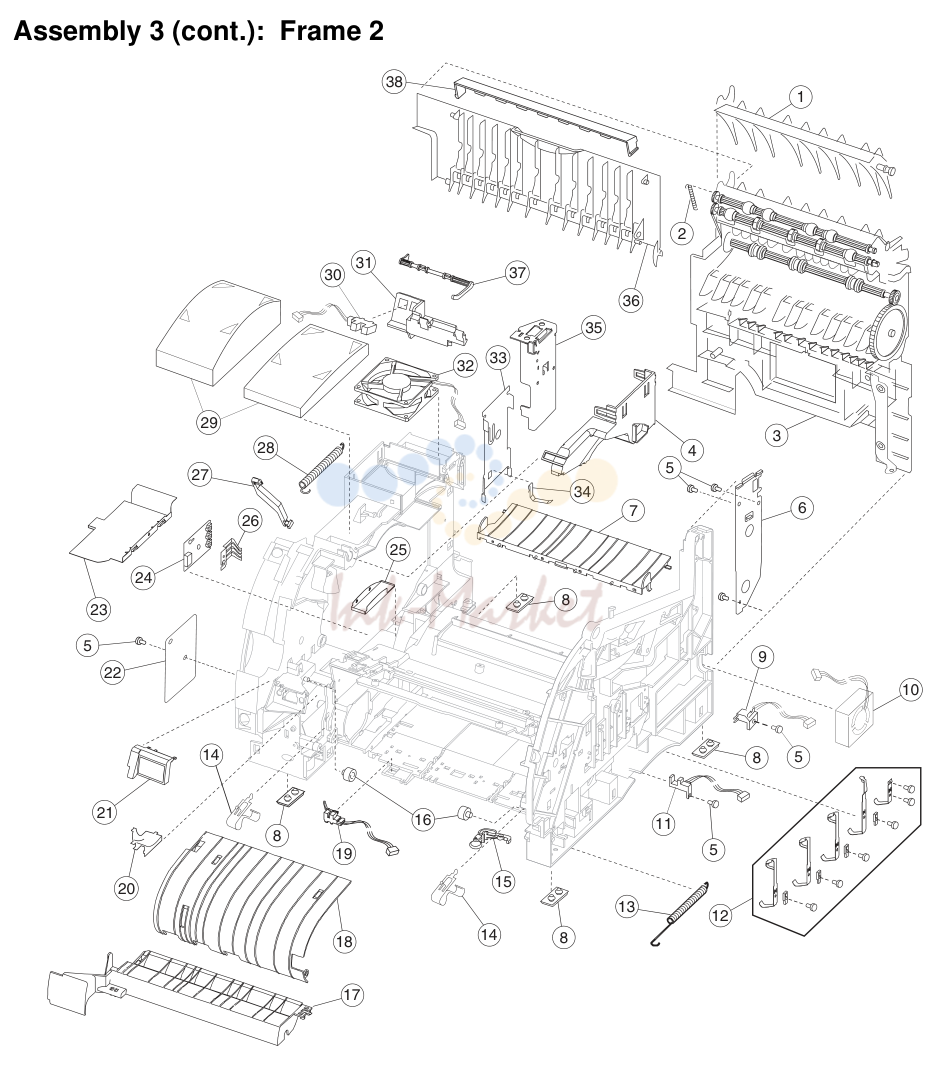

4. Assembly 3 (cont.): Frame 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-34 | 99A1596 запросить цену → | 1 Contact, LSF ground | |
| 35 | 56P1317 запросить цену → | 1 Duct, left stacker, 250-sheet, 000/010 | |
| 35 | 99A2016 запросить цену → | 1 Duct, left stacker, 500-sheet, 200/210/400/410 | |
| 36 | 99A1644 запросить цену → | 1 Door assembly, redrive 250 sheet | |
| 37 | 99A1613 запросить цену → | 1 Flag, output paper level, 000/010 | |
| 37 | 56P1316 запросить цену → | 1 Flag, output paper level, 200/210/400/410 | |
| 38 | 99A2017 запросить цену → | 1 Guide, extension | |
| 4-1 | 56P1386 запросить цену → | 1 Cable, laser | |
| 2 | 99A0263 запросить цену → | 3 Parts packet, screw (printhead mounting) | |
| 3 | 56P1396 запросить цену → | 1 Printhead assembly (includes all cables), 000/010 | |
| 4 | 56P1387 запросить цену → | 1 Cable, HSYNC | |
| 5 | 56P1388 запросить цену → | 1 Cable, mirror motor, 000/010 | |
| 7-10 | Service Manual | ||
| 5-1 | 56P1386 запросить цену → | 1 Cable, laser | |
| 2 | 99A0263 запросить цену → | 3 Parts packet, screw (printhead mounting) | |
| 3 | 56P1443 запросить цену → | 1 Printhead assembly (includes all cables), 200/210 | |
| 4 | 56P1387 запросить цену → | 1 Cable, HSYNC | |
| 6-1 | 56P1386 запросить цену → | 1 Cable, laser | |
| 2 | 99A0263 запросить цену → | 3 Parts packet, screw (printhead mounting) | |
| 3 | 56P1854 запросить цену → | 1 Printhead assembly (includes all cables), 400/410 | |
| 4 | 56P1387 запросить цену → | 1 Cable, HSYNC | |
| 7-12 | Service Manual | ||
| 7-1 | 56P1325 запросить цену → | 1 Pick arm assembly (500-sheet), 200/210/400/410 | |
| 1 | 56P1326 запросить цену → | 1 Pick arm assembly (250-sheet), 000/010 | |
| 2 | 56P1337 запросить цену → | 1 Parts packet, bellcrank and spring for 250 tray, 000/010 | |
| 2 | 56P1331 запросить цену → | 1 Parts packet, bellcrank and spring for 500 tray, 200/210/400/410 | |
| 3 | 99A0070 запросить цену → | 2 Pick roll assembly | |
| 4 | 56P1324 запросить цену → | 1 Flag, paper out 250-sheet tray, 000/010 | |
| 4 | 56P1323 запросить цену → | 1 Flag, paper out 500-sheet tray, 200/210/400/410 | |
| 5 | 99A0263 запросить цену → | 1 Parts packet, screw (hanger) | |
| 6 | 56P1406 запросить цену → | 1 Card asm, paper wt/paper low/out sensor | |
| 7 | 56P1382 запросить цену → | 1 Int. card/autocomp card cable (paper low/out sensors) |

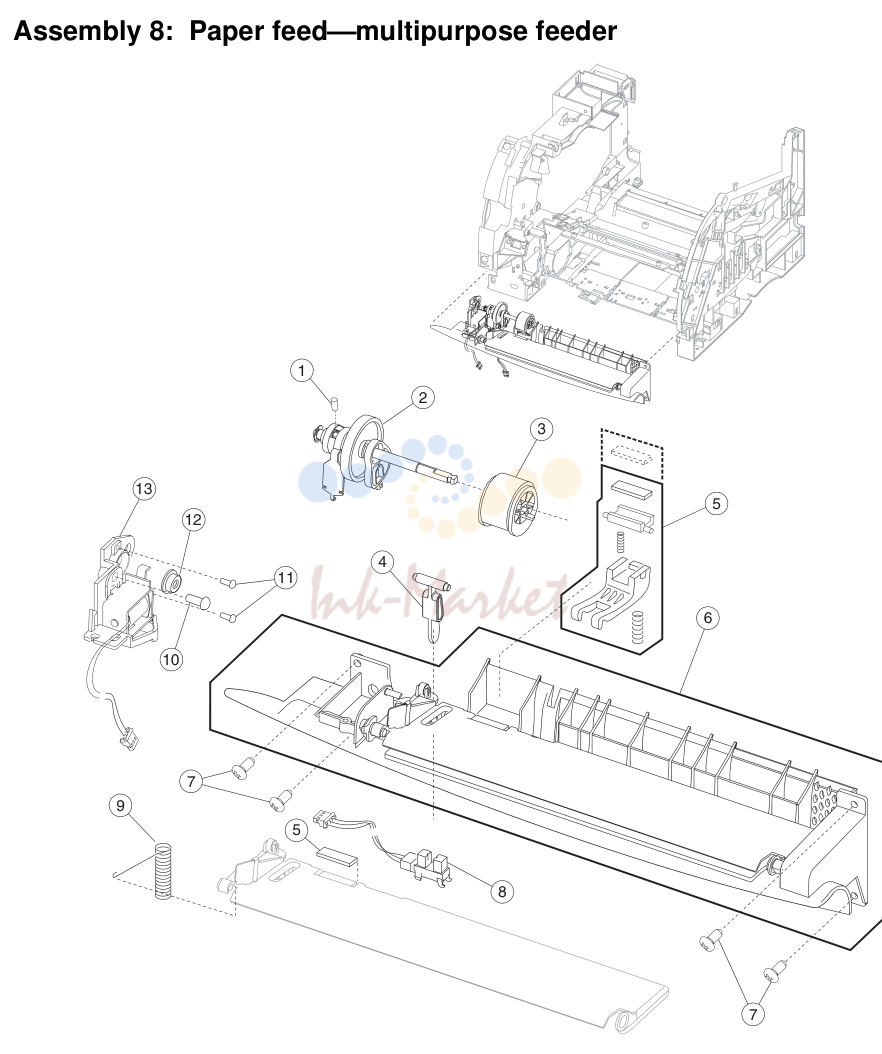

5. Assembly 8: Paper feed-multipurpose feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 99A0075 запросить цену → | 1 Screw, socket set M4X5 mm | |
| 2 | 99A0071 запросить цену → | 1 Arm assembly, MPF | |
| 3 | 99A0076 запросить цену → | 1 Pick roll assembly | |
| 4 | 99A0084 запросить цену → | 1 Flag, MPT paper out | |
| 5 | 56P1352 запросить цену → | 1 MPF pad/separator arm assembly, includes: | |
| 6 | 99A1531 запросить цену → | 1 MPF lower deflector | |
| 7 | 99A0263 запросить цену → | 2 Parts packet, screw (lower deflector mounting 8 mm) | |
| 7 | 99A0263 запросить цену → | 2 Parts packet, screw (lower deflector mounting 12 mm) | |
| 8 | 99A2071 запросить цену → | 1 Sensor, MPF paper out | |
| 9 | 99A0081 запросить цену → | 1 Spring assembly, separator | |
| 10 | 99A0263 запросить цену → | 1 Parts packet, screw (frame mounting) | |
| 11 | 99A0073 запросить цену → | 2 Screw, damper | |
| 12 | 99A0074 запросить цену → | 2 Bushing, pick roll shaft | |
| 13 | 56P2407 запросить цену → | 1 MPF frame assembly with solenoid |

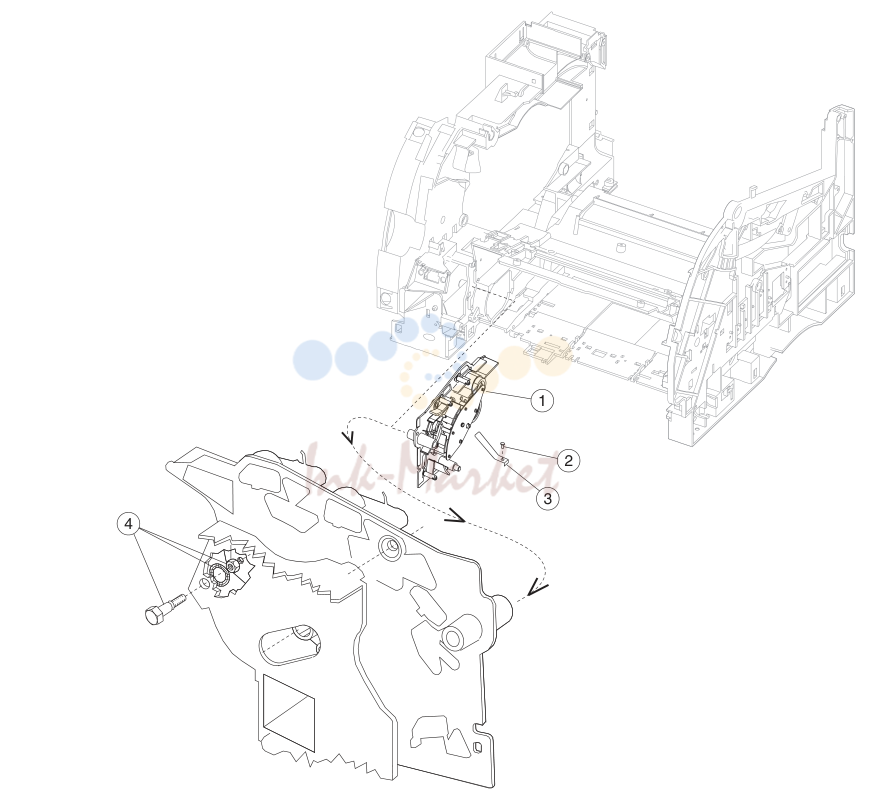

6. Assembly 9: Paper feed-alignment
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 56P1327 запросить цену → | 1 Alignment assembly paper feed | |
| 2 | 99A0263 запросить цену → | 1 Parts packet, screw (clip ref ground mounting) | |
| 3 | 56P1349 запросить цену → | 1 Clip, reference ground | |
| 4 | 56P1346 запросить цену → | 1 Parts packet (reference adjust) |

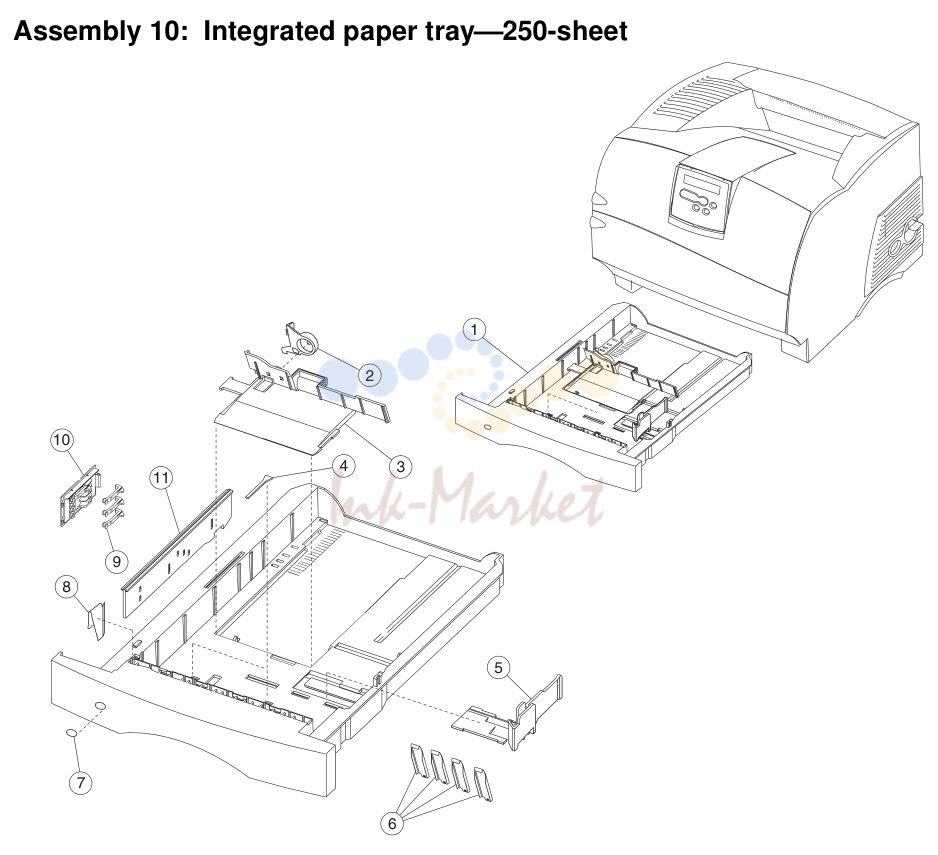

7. Assembly 10: Integrated paper tray-250-sheet
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 99A1536 запросить цену → | 1 Tray, integrated 250-sheet | |
| 2 | 99A1601 запросить цену → | 1 Latch, back restraint | |
| 3 | 99A2160 запросить цену → | 1 Restraint, back 250-sheet tray | |
| 4 | 99A0120 запросить цену → | 2 Restraint pad | |
| 5 | 99A1894 запросить цену → | 1 Restraint, side 250-sheet tray | |
| 6 | 99A0119 запросить цену → | 4 Wear strips | |
| 7 | 99A1812 запросить цену → | 1 Label, tray option number | |
| 8 | 99A0121 запросить цену → | 1 Clip, 250-sheet tray wear | |
| 9 | 99A0126 запросить цену → | 3 Finger, autosize | |
| 10 | 99A0124 запросить цену → | 1 Plate, snap-in | |
| 11 | 99A0127 запросить цену → | 1 Slider, autosize 250-sheet |

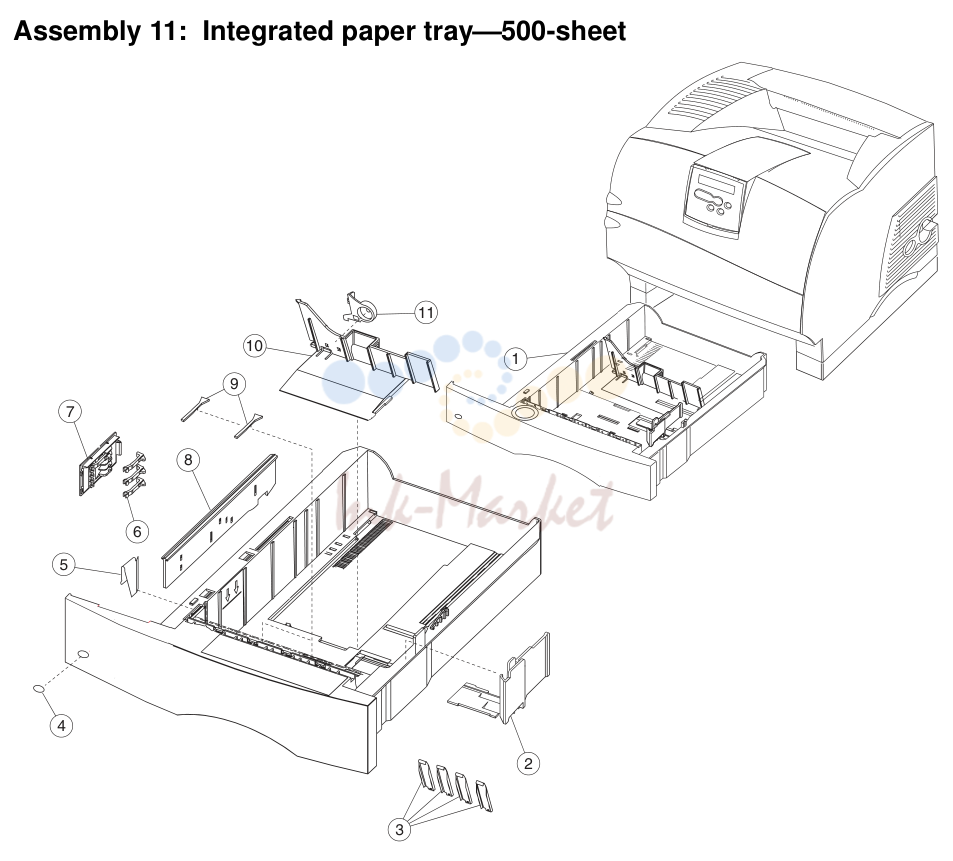

8. Assembly 11: Integrated paper tray-500-sheet
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 99A1576 запросить цену → | 1 Tray assembly 500-sheet | |
| 2 | 99A1895 запросить цену → | 1 Restraint, side | |
| 3 | 99A0292 запросить цену → | 4 Strip, wear | |
| 4 | 99A1812 запросить цену → | 1 Label, tray option number | |
| 5 | 99A1583 запросить цену → | 1 Plate, 500-sheet tray wear | |
| 6 | 99A0126 запросить цену → | 3 Finger, autosize | |
| 7 | 99A0124 запросить цену → | 1 Plate, snap-in | |
| 8 | 99A1582 запросить цену → | 1 Slider, autosize 500-sheet | |
| 9 | 99A0120 запросить цену → | 2 Restraint pad | |
| 10 | 99A2093 запросить цену → | 1 Restraint, back | |
| 11 | 99A1601 запросить цену → | 1 Latch, back restraint |
9. Assembly 12: Drives-Main drive and developer drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 56P1330 запросить цену → | 1 Gearbox, w/motor, 000/010 | |
| 1 | 56P1332 запросить цену → | 1 Gearbox, w/motor, 200/210 | |
| 1 | 56P1858 запросить цену → | 1 Gearbox, w/motor, 400/410 | |
| 2 | 99A0134 запросить цену → | 1 Shaft, power takeoff 250, 000/010 | |
| 2 | 99A1569 запросить цену → | 1 Shaft, power takeoff 500, 200/210/400/410 | |
| 3 | 99A0275 запросить цену → | 1 Spring, power takeoff shaft | |
| 4 | 56P2162 запросить цену → | 1 Gear, bevel with grease packet and washer | |
| 5 | 99A1544 запросить цену → | 1 Developer drive assembly | |
| 6 | 99A2081 запросить цену → | 1 Parts packet, developer drive shaft, coupler gear #55 | |
| 7 | 99A0263 запросить цену → | 3 Parts packet, screw (developer drive ground) |
10. Assembly 13: Hot roll fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-1 | 56P1333 запросить цену → | 1 Fuser assembly w/115V lamp, 000/010/200/210 | |
| 1 | 56P1338 запросить цену → | 1 Fuser assembly w/100V lamp, 000/010/200/210 | |
| 1 | 56P1335 запросить цену → | 1 Fuser assembly w/220V lamp, 000/010/200/210 | |
| 1 | 56P1859 запросить цену → | 1 Fuser assembly w/115V lamp, 400/410 | |
| 1 | 56P1860 запросить цену → | 1 Fuser assembly w/220V lamp, 400/410 | |
| 1 | 56P1861 запросить цену → | 1 Fuser assembly w/100V lamp, 400/410 | |
| 2 | 99A1658 запросить цену → | 1 Cover, fuser wiper cavity | |
| 3 | 56P1415 запросить цену → | 1 Wiper assembly, wet | |
| 4 | 56P1348 запросить цену → | 1 Kit, fuser cover assembly with thermistor, thermal fuse, and L & R fuser lamp contact | |
| 5 | 99A0263 запросить цену → | 4 Parts packet, screws: | |
| 6 | 56P1362 запросить цену → | 1 Lamp, 115V, 000/010/200/210 | |
| 6 | 56P1363 запросить цену → | 1 Lamp, 220V, 000/010/200/210 | |
| 7 | 2 Screw, PP 99A0263 | ||
| 8 | 56P1402 запросить цену → | 1 Sensor, narrow media | |
| 9 | 56P1403 запросить цену → | 1 Sensor, exit |

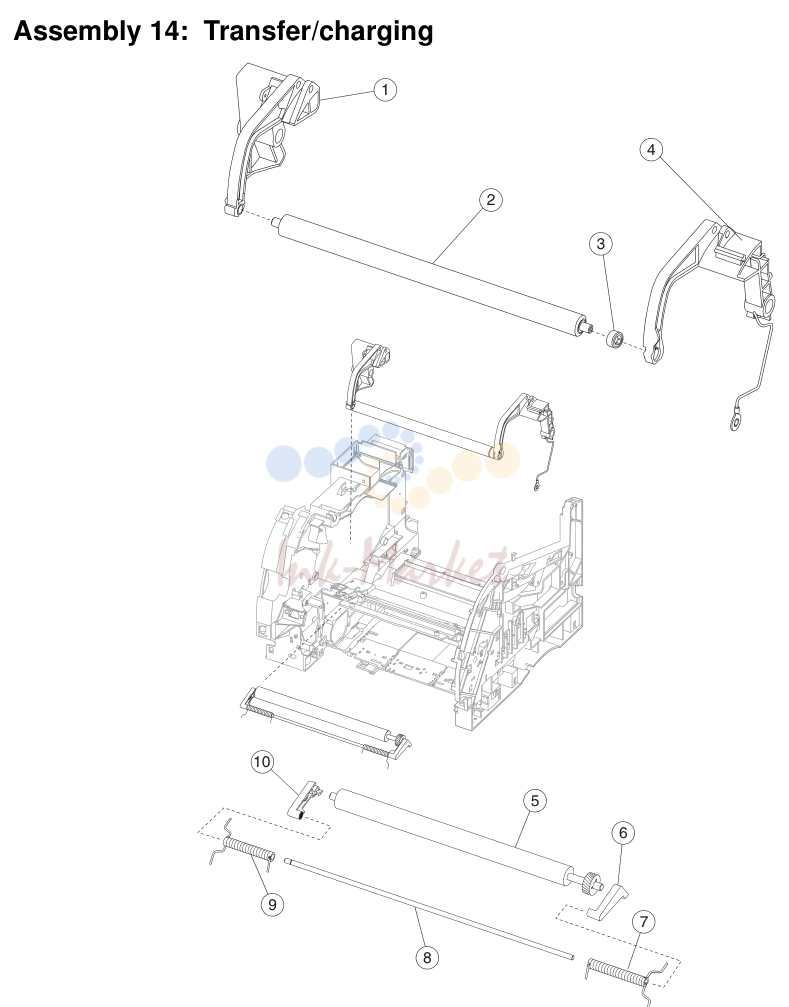

11. Assembly 14: Transfer/charging
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 99A0512 запросить цену → | 1 Parts kit, charge roll link asm, left side | |
| 2 | 99A1017 запросить цену → | 1 Roll assembly, charge | |
| 3 | 99A1555 запросить цену → | 1 Bushing, charge roll | |
| 4 | 99A0513 запросить цену → | 1 Parts kit, charge roll link asm, right side | |
| 5 | 56P1357 запросить цену → | 1 Transfer roll assembly | |
| 6 | 99A0349 запросить цену → | 1 Arm, transfer roll assembly right | |
| 7 | 99A0184 запросить цену → | 1 Spring, transfer roll right | |
| 8 | 99A0185 запросить цену → | 1 Shaft, transfer pivot | |
| 9 | 99A0181 запросить цену → | 1 Spring, transfer roll left | |
| 10 | 99A1578 запросить цену → | 1 Arm, transfer roll left |
12. Assembly 15: Electronics-power supplies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 56P1369 запросить цену → | 1 LVPS, 110 V ac, 000/010 | |
| 1 | 56P1371 запросить цену → | 1 LVPS, 110 V ac, 200/210/400/410 | |
| 1 | 56P1372 запросить цену → | 1 LVPS, 220 V ac, 000/010 | |
| 1 | 56P1374 запросить цену → | 1 LVPS, 220 V ac, 200/210/400/410 | |
| 2 | 56P1365 запросить цену → | 1 Fuse, for 110 V ac LVPS 5 a/250V (fuse F1), 000/010 | |
| 2 | 56P1367 запросить цену → | 1 Fuse, for 220 V ac LVPS 3.15 a/250V (fuse F1), 200/210/400/410 | |
| 3 | 56P1366 запросить цену → | 1 Fuse, for 110 V ac LVPS 10 a/250V (fuse F2), 200/210/400/410 | |
| 3 | 56P1364 запросить цену → | 1 Fuse, for 220 V ac LVPS 6.3 a/250V (fuse F2), 000/010 | |
| 4 | 43H5248 запросить цену → | 1 Power cord set,-USA, Canada, Columbia, Costa Rica, Dominican Republic, | |
| 4 | 1332514 запросить цену → | 1 Power cord set, 8 ft.-Bolivia (HV), Peru (HV) | |
| 4 | 1339538 запросить цену → | 1 Power cord set -Austria, Belgium, BlueMark, Catalan, CIS, Czechoslovakia, Finland, | |
| 4 | 1339537 запросить цену → | 1 Power cord set-Ireland, U.K. | |
| 4 | 1339539 запросить цену → | 1 Power cord set-Israel | |
| 4 | 1339552 запросить цену → | 1 Power cord set-Japan | |
| 4 | 1339540 запросить цену → | 1 Power cord set-Switzerland | |
| 4 | 1339541 запросить цену → | 1 Power cord set-Botswana, Lesotho, Namibia, Pakistan, South Africa | |
| 4 | 1342534 запросить цену → | 1 Power cord set, 8 ft.-Chile, Uruguay | |
| 4 | 1339543 запросить цену → | 1 Power cord set-Denmark | |
| 4 | 1339545 запросить цену → | 1 Power cord set, 8 ft., right angle-Argentina (HV) | |
| 4 | 1342530 запросить цену → | 1 Power cord set-Paraguay (HV) | |
| 4 | 43H5546 запросить цену → | 1 Power cord set-PRC (HV) | |
| 4 | 1339549 запросить цену → | 1 Power cord set-Brazil (HV) | |
| 4 | 1339551 запросить цену → | 1 Power cord set-Brazil (LV) | |
| 5 | 56P1375 запросить цену → | 1 Power supply, high voltage | |
| 6 | 99A0263 запросить цену → | 1 Parts packet, screw(s): | |
| 7 | 56P1385 запросить цену → | 1 Cable, front harness (HVPS/input sensor/toner sensor) |

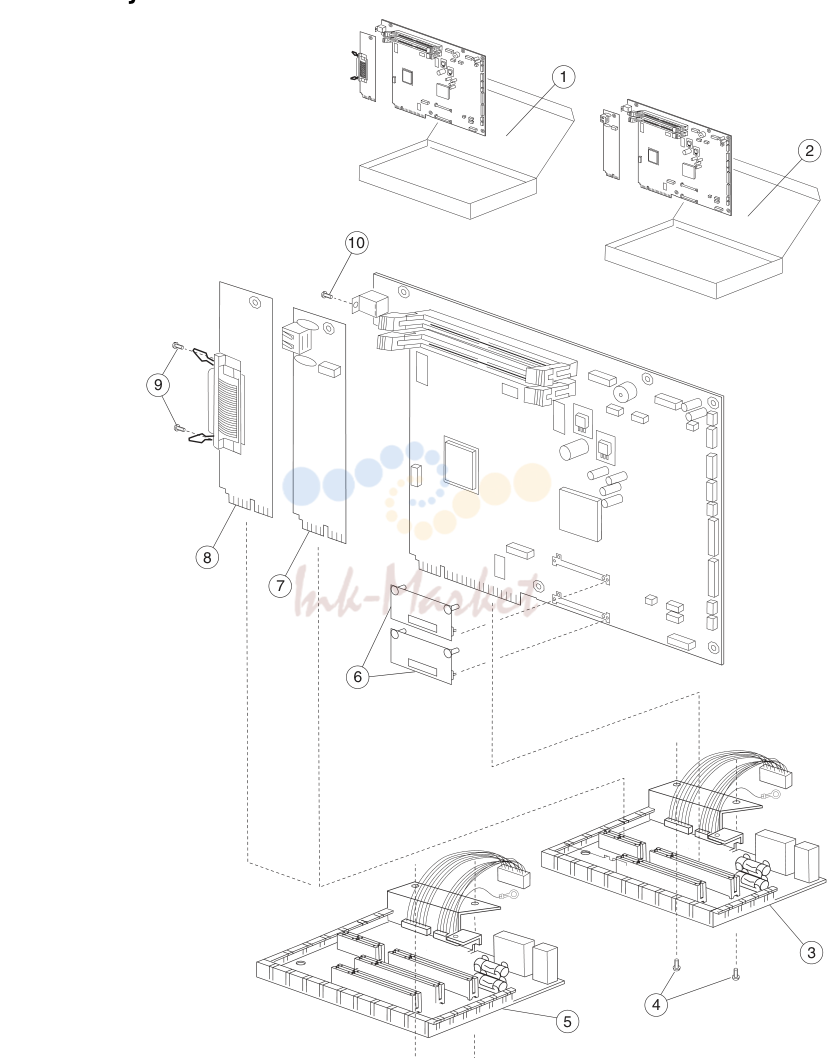

13. Assembly 16: Electronics-card assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 56P2410 запросить цену → | 1 System board assembly (non-network), | |
| 1 | 56P2412 запросить цену → | 1 System board assembly (non-network), | |
| 1 | 56P2414 запросить цену → | 1 System board assembly (non-network), | |
| 2 | 56P2411 запросить цену → | 1 System board assembly (network), | |
| 2 | 56P2413 запросить цену → | 1 System board assembly (network), | |
| 2 | 56P2415 запросить цену → | 1 System board assembly (network), | |
| 3 | 56P1340 запросить цену → | 1 Interconnect board assembly 1 slot, 000/010 | |
| 4 | 2 Screws, PP 99A0263 | ||
| 5 | 56P1339 запросить цену → | 1 Interconnect board assembly 2 slot, 200/210/400/410 | |
| 6 | 56P1850 запросить цену → | 1 Card assembly, Bar code | |
| 6 | 56P2468 запросить цену → | 1 Card assembly, IPDS and SC5/TNe | |
| 6 | 56P2182 запросить цену → | 1 Card assembly, ImageQuick | |
| 6 | 56P1851 запросить цену → | 1 Card assembly, PrintCryption | |
| 7 | 56P1445 запросить цену → | 1 Card assembly, communications, network | |
| 8 | 56P1444 запросить цену → | 1 Card assembly, communications, non-network | |
| 9 | 99A0426 запросить цену → | 2 Screws, parallel connector mounting | |
| 10 | 99A0263 запросить цену → | 1 Screw, USB attaching |

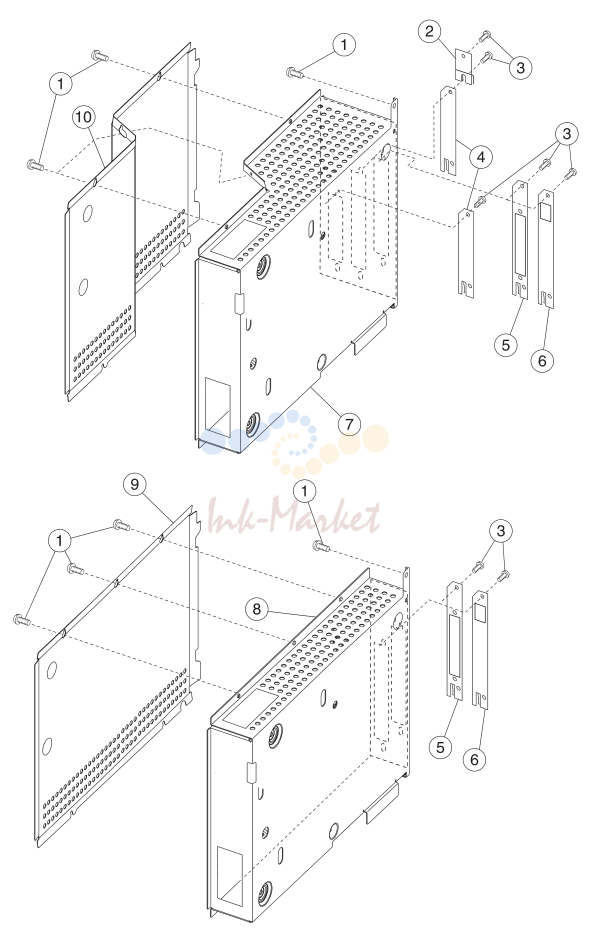

14. Assembly 17: Electronics-shields
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 99A0263 запросить цену → | 1 Partspacket,screw(INAcover mounting) | |
| 2 | 99A1611 запросить цену → | 1 Shield, Ethernet (blank) | |
| 3 | 99A0263 запросить цену → | 6 Parts packet, screw (outer shield mounting) | |
| 3 | 99A0263 запросить цену → | 1 Parts packet, screw (inner shield mounting) | |
| 4 | 56P1341 запросить цену → | 1 Cover, INA flat (blank) | |
| 5 | 56P2404 запросить цену → | 1 Shield, INA flat non-network | |
| 6 | 56P2405 запросить цену → | 1 Shield, INA flat network | |
| 7 | 56P1342 запросить цену → | 1 Shield, inner assembly, 2 slot, 200/210/400/410 | |
| 8 | 56P1343 запросить цену → | 1 Shield, inner assembly, 1 slot. 000/010 | |
| 9 | 56P1345 запросить цену → | 1 Shield, outer 1 slot, 000/010 | |
| 10 | 56P1344 запросить цену → | 1 Shield, outer 2 slot, 200/210/400/410 |
15. Assembly 18: Cabling diagrams 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 56P1408 запросить цену → | 1 Cartridge fan | |
| 2 | 56P1360 запросить цену → | 1 Fan, main w/cable | |
| 3 | 56P1391 запросить цену → | 1 Sensor, standard bin level with cable | |
| 4 | 56P1382 запросить цену → | 1 Int. card/autocomp card cable (paper low/out sensors) | |
| 5 | 56P1326 запросить цену → | 1 Pick arm assembly (250-sheet) 000/010 | |
| 5 | 56P1325 запросить цену → | 1 Pick arm assembly (500-sheet) 200/210/400/410 | |
| 6 | 56P1383 запросить цену → | 1 Cable, autoconnect bottom | |
| 7 | 56P1400 запросить цену → | 1 Autoconnect top, 000/010 | |
| 7 | 56P1401 запросить цену → | 1 Autoconnect top, 200/210/400/410 | |
| 8 | 56P1384 запросить цену → | 1 Cable, main drive motor |
16. Assembly 19: Cabling diagrams 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 56P1394 запросить цену → | 1 Cable assembly, operator panel | |
| 2 | 56P1385 запросить цену → | 1 Cable, front harness (HVPS/input sensor/toner sensor) | |
| 3 | 56P1395 запросить цену → | 1 Switch, cover closed w/cable | |
| 4 | 56P1398 запросить цену → | 1 Sensor, MPF cable | |
| 5 | 56P2407 запросить цену → | 1 MPF solenoid w/cable | |
| 6 | 56P1399 запросить цену → | 1 Smart contact assembly w/cable |

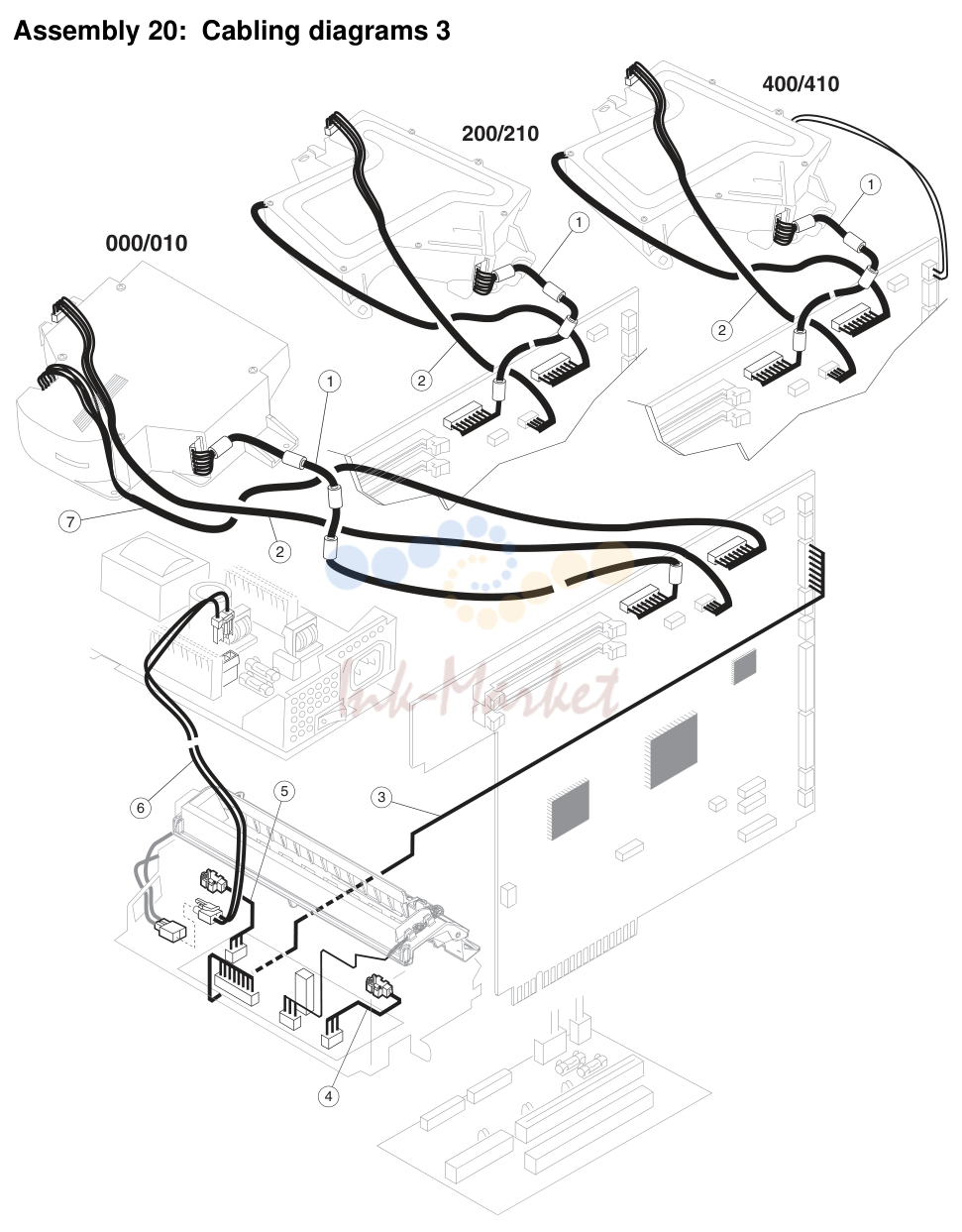

17. Assembly 20: Cabling diagrams 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 56P1386 запросить цену → | 1 Cable, laser | |
| 2 | 56P1387 запросить цену → | 1 Cable, HSYNC | |
| 3 | 56P1390 запросить цену → | 1 Cable, system board to fuser board | |
| 4 | 56P1403 запросить цену → | 1 Exit sensor | |
| 5 | 56P1402 запросить цену → | 1 Narrow media sensor | |
| 6 | 56P1405 запросить цену → | 1 Cable, AC fuser lamp to LVPS | |
| 7 | 56P1388 запросить цену → | 1 Cable, mirror motor, 000/010 |

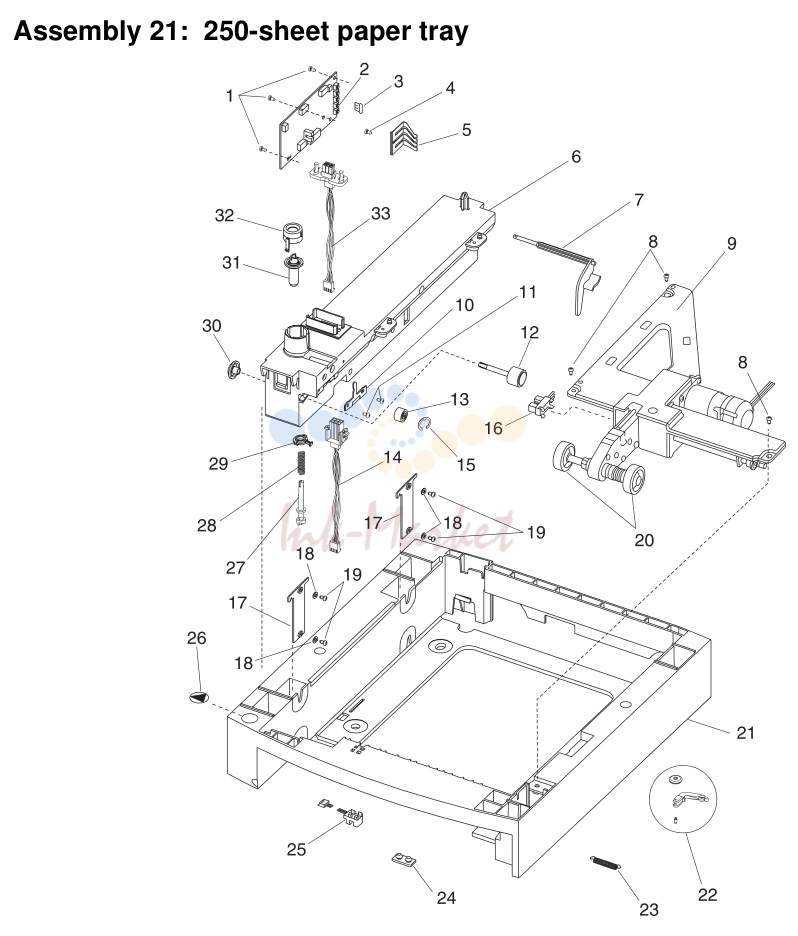

18. Assembly 21: 250-sheet paper tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-1 | 99A0263 запросить цену → | 3 Parts packet, screw (option board) | |
| 2 | 56P0557 запросить цену → | 1 Board, option tray | |
| 3 | 99A0627 запросить цену → | 1 Jumper, pin | |
| 4 | 99A0263 запросить цену → | 1 Parts packet, screw (switch spring) | |
| 5 | 99A0063 запросить цену → | 1 Spring, switch activate | |
| 6 | 99A0445 запросить цену → | 1 Stud assembly, 250-sheet frame | |
| 7 | 99A0448 запросить цену → | 1 Arm, paper out 250-sheet | |
| 8 | 99A0263 запросить цену → | 3 Parts packet, screw (auto comp mounting) | |
| 9 | 99A1054 запросить цену → | 1 Pick arm assembly | |
| 10 | 99A0277 запросить цену → | 1 Wear plate, pass thru | |
| 11 | 99A0263 запросить цену → | 2 Parts packet, screw (wear plate mounting) | |
| 12 | 99A0276 запросить цену → | 1 500 Drive roll assembly | |
| 13 | 99A0451 запросить цену → | 1 Roll, skewed backup | |
| 14 | 99A0282 запросить цену → | 1 Cable, 250-sheet autoconnect | |
| 15 | 99A0450 запросить цену → | 1 Retainer, roller | |
| 16 | 99A0350 запросить цену → | 1 Sensor, paper low | |
| 17 | 99A0679 запросить цену → | 2 Bracket, 250-sheet frame retention | |
| 18 | 99A0677 запросить цену → | 4 Parts packet, washer | |
| 19 | 99A0263 запросить цену → | 4 Parts packet, screw | |
| 20 | 99A0070 запросить цену → | 2 Pick roll assembly | |
| 21 | 99A1638 запросить цену → | 1 Base, 250-sheet option | |
| 22 | 99A0026 запросить цену → | 1 Tray bias arm assembly | |
| 23 | 99A0419 запросить цену → | 1 Spring, tray bias | |
| 24 | 99A0058 запросить цену → | 4 Pad, machine mounting | |
| 25 | 99A0288 запросить цену → | 1 Sensor, option pass thru | |
| 26 | 99A1666 запросить цену → | 1 Label, tray options | |
| 27 | 99A0272 запросить цену → | 1 Shaft, 250-sheet drive | |
| 28 | 99A0275 запросить цену → | 1 Spring, power takeoff | |
| 29 | 99A0280 запросить цену → | 1 Bushing, drive shaft low | |
| 30 | 99A0274 запросить цену → | 1 Gear, feed roll | |
| 31 | 99A0273 запросить цену → | 1 Gear, bevel | |
| 32 | 99A0279 запросить цену → | 1 Bearing, drive shaft | |
| 33 | 99A0281 запросить цену → | 1 Cable, 250-sheet autoconnect |

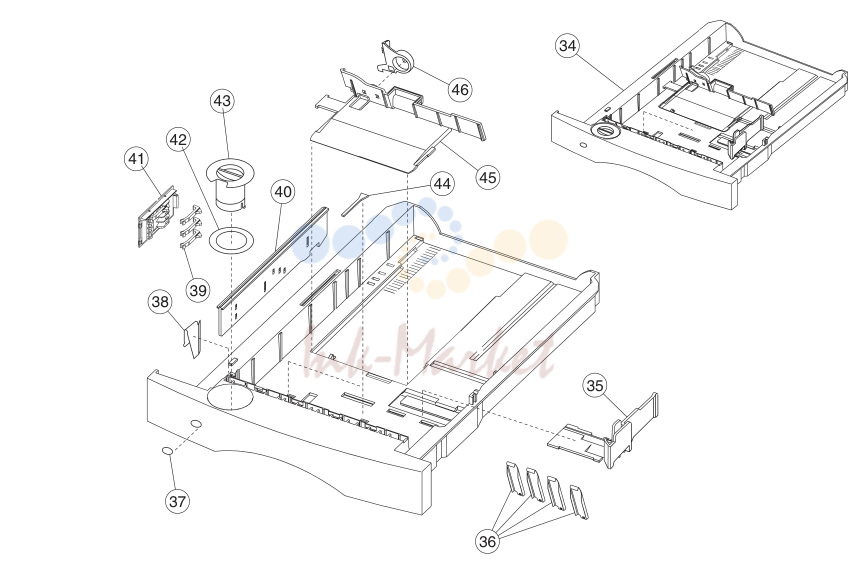

19. Assembly 21 (cont.): 250-sheet paper tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-34 | 99A1536 запросить цену → | 1 Tray assembly, 250-sheet option | |
| 35 | 99A0892 запросить цену → | 1 Restraint, side 250-sheet tray | |
| 36 | 99A0119 запросить цену → | 4 Wear strips | |
| 37 | 99A1829 запросить цену → | 1 Label, tray option number | |
| 38 | 99A0121 запросить цену → | 1 Clip, 250-sheet tray wear | |
| 39 | 99A0126 запросить цену → | 3 Finger, autosize | |
| 40 | 99A0127 запросить цену → | 1 Slider, autosize 250-sheet | |
| 41 | 99A0124 запросить цену → | 1 Plate, snap-in | |
| 42 | 99A1952 запросить цену → | 1 Label, paper size | |
| 43 | 99A1537 запросить цену → | 1 Knob, paper size | |
| 44 | 99A0120 запросить цену → | 2 Restraint pad | |
| 45 | 99A0893 запросить цену → | 1 Restraint, back 250-sheet tray | |
| 46 | 99A1601 запросить цену → | 1 Latch, back restraint |

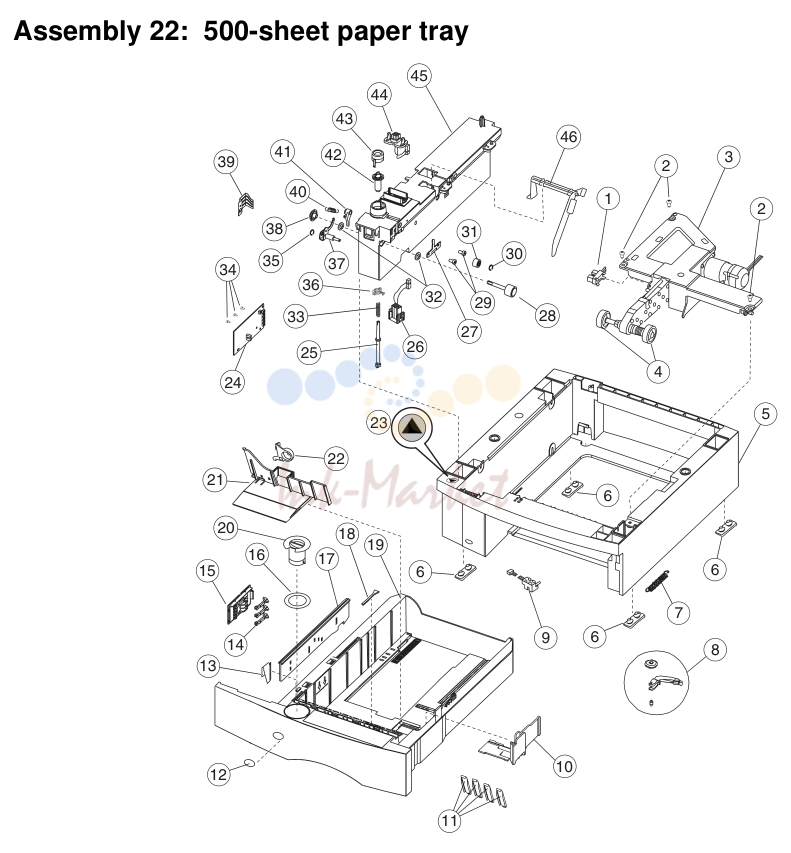

20. Assembly 22: 500-sheet paper tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 99A0350 запросить цену → | 1 Sensor, paper low | |
| 2 | 99A0263 запросить цену → | 3 Parts packet, screw (auto comp mounting) | |
| 3 | 99A0405 запросить цену → | 1 Pick arm assembly | |
| 4 | 99A0070 запросить цену → | 2 Pick roll assembly | |
| 5 | 99A1636 запросить цену → | 1 Base, 500-sheet tray | |
| 6 | 99A0058 запросить цену → | 4 Pad, base 500-sheet | |
| 7 | 99A0419 запросить цену → | 1 Spring, tray bias | |
| 8 | 99A0026 запросить цену → | 1 Tray bias arm assembly | |
| 9 | 99A0288 запросить цену → | 1 Sensor, option pass thru | |
| 10 | 99A0895 запросить цену → | 1 Restraint, side 500-sheet tray | |
| 11 | 99A0292 запросить цену → | 4 Wear strips | |
| 12 | 99A1829 запросить цену → | 1 Label, tray option number | |
| 13 | 99A1583 запросить цену → | 1 Plate, 500-sheet tray wear | |
| 14 | 99A0126 запросить цену → | 3 Finger, autosize | |
| 15 | 99A0124 запросить цену → | 1 Plate, snap-in | |
| 16 | 99A1952 запросить цену → | 1 Label, paper size | |
| 17 | 99A1582 запросить цену → | 1 Slider, autosize 500-sheet | |
| 18 | 99A0120 запросить цену → | 2 Restraint pad | |
| 19 | 99A1576 запросить цену → | 1 Tray assembly, 500-sheet | |
| 20 | 99A1537 запросить цену → | 1 Knob, paper size | |
| 21 | 99A1602 запросить цену → | 1 Restraint, back 500-sheet tray | |
| 22 | 99A1601 запросить цену → | 1 Latch, back restraint | |
| 23 | 99A1666 запросить цену → | 1 Label, options | |
| 24 | 56P0557 запросить цену → | 1 Board, option tray | |
| 25 | 99A0447 запросить цену → | 1 Shaft, 500-sheet drive | |
| 26 | 99A0282 запросить цену → | 1 Cable, 250 autoconnect | |
| 27 | 99A1750 запросить цену → | 1 Wear plate, pass thru | |
| 28 | 99A0276 запросить цену → | 1 500 Drive roll assembly | |
| 29 | 99A0263 запросить цену → | 2 Parts packet, screw (wear plate mounting) | |
| 30 | 99A0450 запросить цену → | 1 Retainer, roller | |
| 31 | 99A0451 запросить цену → | 1 Roller, skewed backup | |
| 32 | 99A0438 запросить цену → | 2 Bushing, drive roll | |
| 33 | 99A0275 запросить цену → | 1 Spring, power takeoff | |
| 34 | 99A0263 запросить цену → | 3 Parts packet, screw (board mounting) | |
| 35 | 99A0267 запросить цену → | 1 Parts packet, retainer (aligner assembly) | |
| 36 | 99A0280 запросить цену → | 1 Bearing, drive shaft low | |
| 37 | 99A0446 запросить цену → | 1 Aligner assembly, paper | |
| 38 | 99A0274 запросить цену → | 1 Gear, feed roll | |
| 39 | 99A0063 запросить цену → | 1 Spring, switch activate |

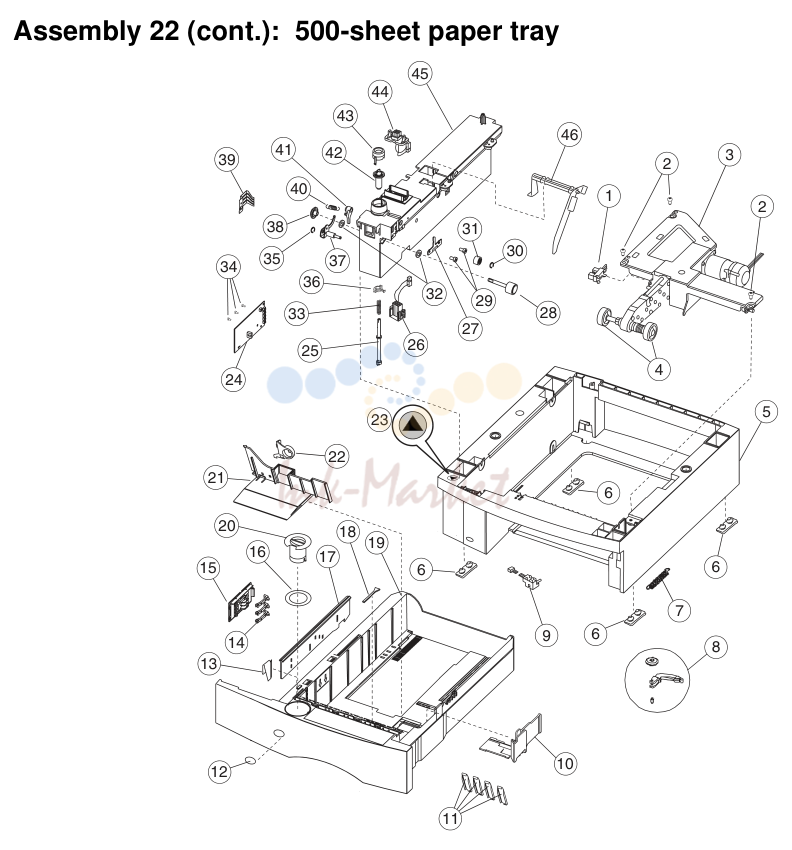

21. Assembly 22 (cont.): 500-sheet paper tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-40 | 99A0286 запросить цену → | 1 Spring, backup roller | |
| 41 | 99A1664 запросить цену → | 1 Bellcrank, roller release | |
| 42 | 99A0273 запросить цену → | 1 Gear, bevel | |
| 43 | 99A0279 запросить цену → | 1 Bearing, drive shaft | |
| 44 | 99A0281 запросить цену → | 1 Cable, 250-sheet autoconnect | |
| 45 | 99A1702 запросить цену → | 1 Stud assembly, 500 frame | |
| 46 | 99A1645 запросить цену → | 1 Arm, paper out |

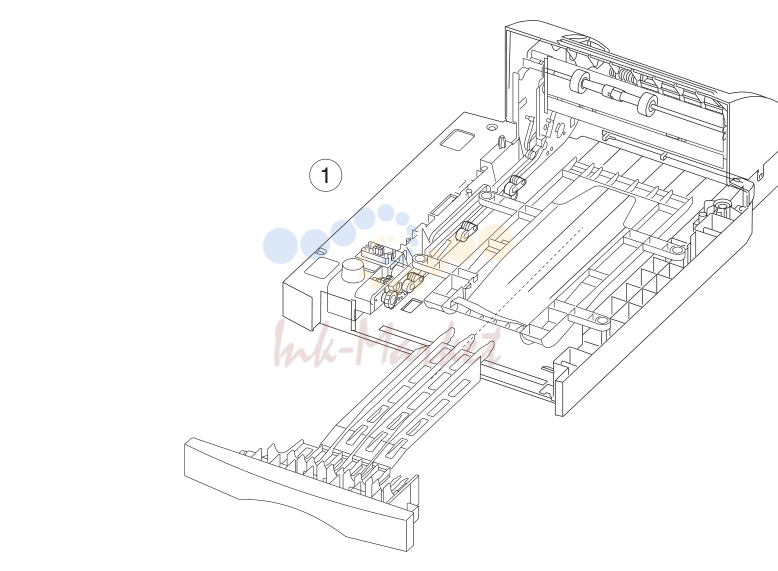

22. Assembly 23: Duplex option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 24-1 | 99A0389 запросить цену → | 1 Paper weight assembly | |
| 2 | 99A1694 запросить цену → | 1 Guide, edge | |
| 3 | 99A1696 запросить цену → | 1 Cover, top | |
| 4 | 99A0485 запросить цену → | 1 Sensor, envelope pass thru | |
| 5 | 99A0393 запросить цену → | 1 Clutch, restraint/gear | |
| 6 | 99A1697 запросить цену → | 1 Cover, right side | |
| 7 | 99A0390 запросить цену → | 1 Support, slide out | |
| 8 | 99A0488 запросить цену → | 7 Roller, support | |
| 9 | 99A0382 запросить цену → | 1 Motor, stepper DC | |
| 10 | 99A1666 запросить цену → | 1 Label, options | |
| 11 | 99A0388 запросить цену → | 1 Switch, envelope out | |
| 12 | 99A1700 запросить цену → | 1 Board assembly, electronic control | |
| 13 | 99A0271 запросить цену → | 1 Parts packet, gear kit | |
| 14 | 99A1698 запросить цену → | 1 Cover, left side |

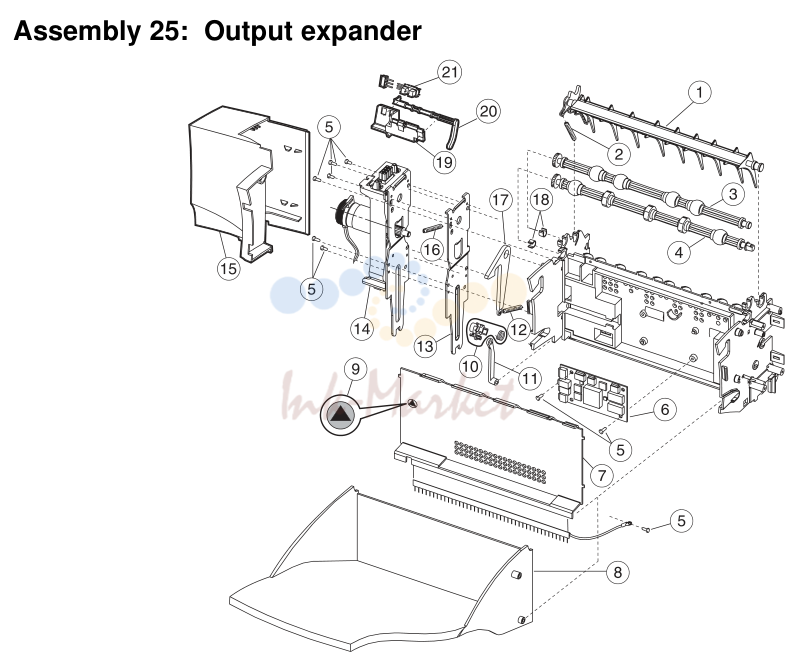

23. Assembly 25: Output expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25-1 | 99A1857 запросить цену → | 1 Deflector, upper redrive, also order 99A0104 | |
| 2 | 99A0104 запросить цену → | 1 Spring, upper diverter | |
| 3 | 99A0369 запросить цену → | 1 Shaft assembly, exit, also order PP 99A0572 | |
| 4 | 99A0052 запросить цену → | 1 Shaft assembly, lower exit, also order PP 99A0572 | |
| 5 | 11 Screw, PP 99A0263 | ||
| 6 | 99A0915 запросить цену → | 1 Board, output expander DC motor | |
| 7 | 99A0571 запросить цену → | 1 Cover, front control board with ESD brush | |
| 8 | 99A1817 запросить цену → | 1 Tray, output expander | |
| 9 | 99A1666 запросить цену → | 1 Label, options | |
| 10 | 99A1689 запросить цену → | 1 Spring clutch assembly | |
| 11 | 99A1688 запросить цену → | 1 Diverter arm | |
| 12 | 99A0482 запросить цену → | 1 Spring, output tray | |
| 13 | 99A1784 запросить цену → | 2 Bracket, attach | |
| 14 | 99A0914 запросить цену → | 1 Output expander assembly, mechanical linkage | |
| 15 | 99A0372 запросить цену → | 1 Cover, left side | |
| 16 | 99A0415 запросить цену → | 2 Spring, swing arm | |
| 17 | 99A0481 запросить цену → | 1 Latch, output tray | |
| 18 | 2 Shaft bearing PP 99A0572 | ||
| 19 | 99A0409 запросить цену → | 1 Level sensor bracket | |
| 20 | 99A1580 запросить цену → | 1 Flag, output paper level | |
| 21 | 99A0414 запросить цену → | 1 Sensor, dual bin full |

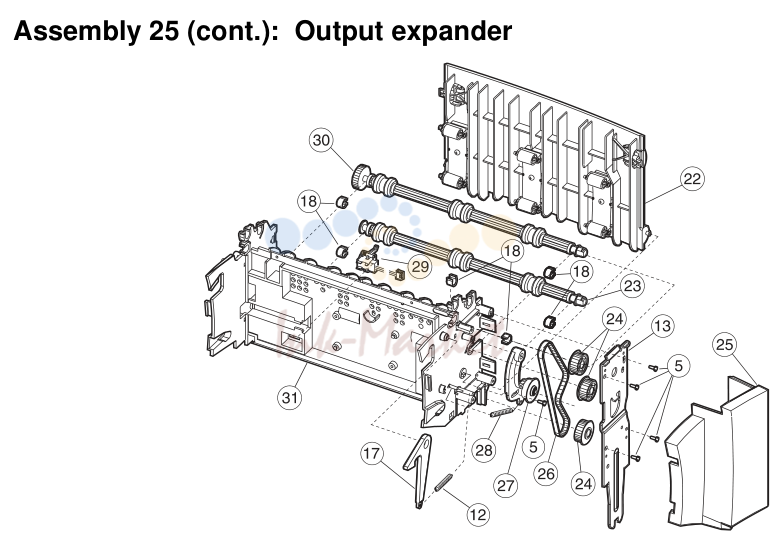

24. Assembly 25 (cont.): Output expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 25-22 | 99A1748 запросить цену → | 1 Door assembly, rear access | |
| 23 | 99A0368 запросить цену → | 1 Shaft assembly, lower, also order PP 99A0572 | |
| 24 | 99A0363 запросить цену → | 3 Pulley, drive | |
| 25 | 99A0371 запросить цену → | 1 Cover, right side | |
| 26 | 99A0361 запросить цену → | 1 Belt, 160 gear | |
| 27 | 99A0362 запросить цену → | 1 Arm assembly, belt idler | |
| 28 | 99A0364 запросить цену → | 1 Spring, belt tensioner | |
| 29 | 99A0351 запросить цену → | 1 Sensor, output expander pass thru | |
| 30 | 99A0913 запросить цену → | 1 Shaft assembly, middle 40T, also order PP 99A0572 | |
| 31 | 99A0912 запросить цену → | 1 Frame assembly |

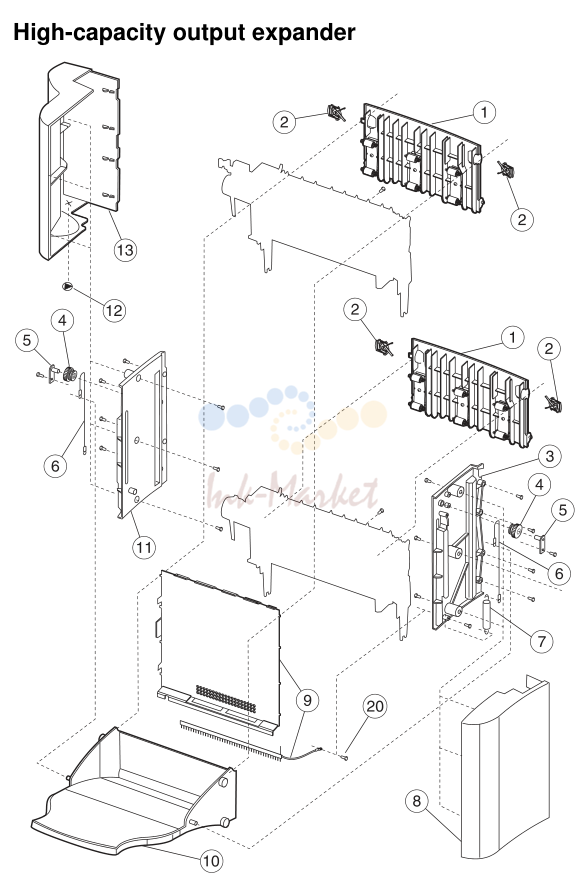

25. Assembly 26: High-capacity output expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 26-1 | 99A1748 запросить цену → | 2 Door asm, rear access | |
| 2 | 99A1785 запросить цену → | 4 Latch, rear door | |
| 3 | 99A1783 запросить цену → | 1 Frame, right | |
| 4 | 99A1778 запросить цену → | 2 Pulley, output tray | |
| 5 | 99A1782 запросить цену → | 2 Shaft, pulley | |
| 6 | 99A1790 запросить цену → | 2 Guide, output tray | |
| 7 | 99A1779 запросить цену → | 2 Spring, output tray | |
| 8 | 99A1746 запросить цену → | 1 Cover, right | |
| 9 | 99A1747 запросить цену → | 1 Cover, front | |
| 10 | 99A1701 запросить цену → | 1 Tray asm, output | |
| 11 | 99A1781 запросить цену → | 1 Frame, left | |
| 12 | 99A1666 запросить цену → | 1 Label, options | |
| 13 | 99A1745 запросить цену → | 1 Cover, left | |
| 26-14 | 99A0107 запросить цену → | 2 Deflector, upper, also order 99A0104 | |
| 15 | 99A0104 запросить цену → | 2 Spring, upper diverter | |
| 16 | 99A0369 запросить цену → | 1 Shaft asm, exit upper stacker asm | |
| 17 | 99A0052 запросить цену → | 1 Shaft asm, stacker lower exit upper stacker asm | |
| 18 | 12 Bearings, shaft PP 99A0572 | ||
| 19 | 99A1749 запросить цену → | 2 Board asm, high-capacity output stacker | |
| 20 | 31 Screws, PP 99A0263 | ||
| 21 | 99A1688 запросить цену → | 1 Arm, diverter | |
| 22 | 99A1689 запросить цену → | 1 Clutch asm, output stacker | |
| 23 | 99A1784 запросить цену → | 2 Bracket, attach | |
| 24 | 99A0415 запросить цену → | 2 Spring, swing arm | |
| 25 | 99A0914 запросить цену → | 2 Drive asm, output stacker DC motor | |
| 26 | 99A0409 запросить цену → | 1 Bracket, dual sensor mounting upper stacker asm | |
| 27 | 99A1613 запросить цену → | 1 Flag, bin full dual sensor upper stacker asm | |
| 28 | 99A0414 запросить цену → | 1 Sensor asm, bin full dual upper stacker asm | |
| 7-58 | Service Manual | ||
| 26-29 | 99A0913 запросить цену → | 2 Shaft, 40T middle output stacker | |
| 30 | 99A0368 запросить цену → | 2 Shaft asm lower | |
| 31 | 99A0363 запросить цену → | 6 Pulley, drive | |
| 32 | 99A0361 запросить цену → | 1 Belt, 160G upper stacker asm | |
| 33 | 99A0362 запросить цену → | 1 Arm asm, belt idler | |
| 34 | 99A0364 запросить цену → | 2 Spring, belt tensioner | |
| 35 | 99A1791 запросить цену → | 1 Stacker asm, paper path lower | |
| 35 | 99A1792 запросить цену → | 1 Stacker, asm paper path upper | |
| 36 | 99A0351 запросить цену → | 2 Sensor, stacker pass thru |

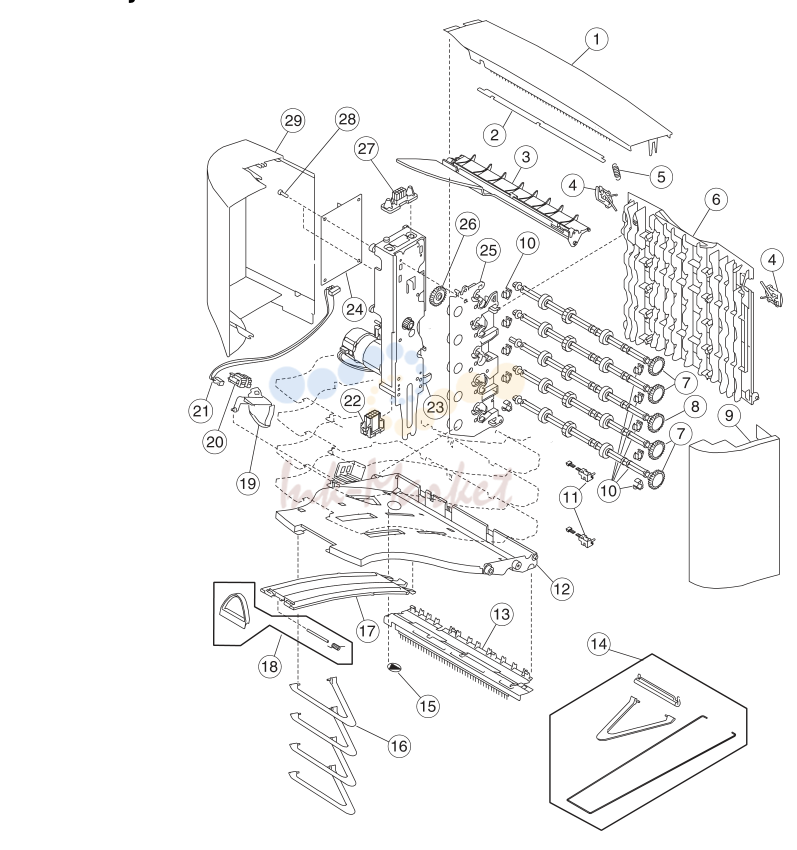

26. Assembly 27: 5-bin mailbox
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 27-1 | 99A1512 запросить цену → | 1 Cover, redrive cap | |
| 2 | 99A1710 запросить цену → | 1 Cover, wire | |
| 3 | 99A1711 запросить цену → | 1 Cover, top bin | |
| 4 | 99A1785 запросить цену → | 2 Latch, rear access door | |
| 5 | 99A0104 запросить цену → | 1 Spring, upper diverter | |
| 6 | 99A1714 запросить цену → | 1 Door, rear access | |
| 7 | 99A1723 запросить цену → | 4 Shaft asm, drive | |
| 8 | 99A1724 запросить цену → | 1 Shaft asm, drive w/gear | |
| 9 | 99A1708 запросить цену → | 1 Cover, right side | |
| 10 | 99A1725 запросить цену → | 1 Packet, drive shaft bushing | |
| 11 | 99A1742 запросить цену → | 2 Sensor, 5-bin mailbox pass thru | |
| 12 | 99A1712 запросить цену → | 5 Tray, paper cap | |
| 13 | 99A1739 запросить цену → | 1 Bracket asm, bail attach w/brush | |
| 14 | 99A1743 запросить цену → | 1 Kit, 5-bin mailbox asm | |
| 15 | 99A1666 запросить цену → | 1 Label, options | |
| 16 | 1 Bail, order 99A1743, 5-bin mailbox asm kit | ||
| 17 | 99A1713 запросить цену → | 5 Support, paper tray | |
| 18 | 99A1687 запросить цену → | 5 Stop asm, paper tray | |
| 19 | 99A1735 запросить цену → | 5 Flag, bin full | |
| 20 | 99A1737 запросить цену → | 5 Sensor, dual paper height | |
| 21 | 99A1736 запросить цену → | 5 Cable, dual sensor | |
| 22 | 99A1718 запросить цену → | 1 Cable asm, lower auto connect | |
| 23 | 99A1716 запросить цену → | 1 Drive asm, main DC drive | |
| 24 | 99A1740 запросить цену → | 1 Board asm, 5-bin mailbox system | |
| 25 | 99A1726 запросить цену → | 1 Frame asm, left w/clutch asm | |
| 26 | 99A1786 запросить цену → | 1 Gear, drive | |
| 27 | 99A1719 запросить цену → | 1 Cable asm, upper auto connect | |
| 28 | 12 Screw, board mounting PP 99A0263 | ||
| 29 | 99A1709 запросить цену → | 1 Cover, left side |

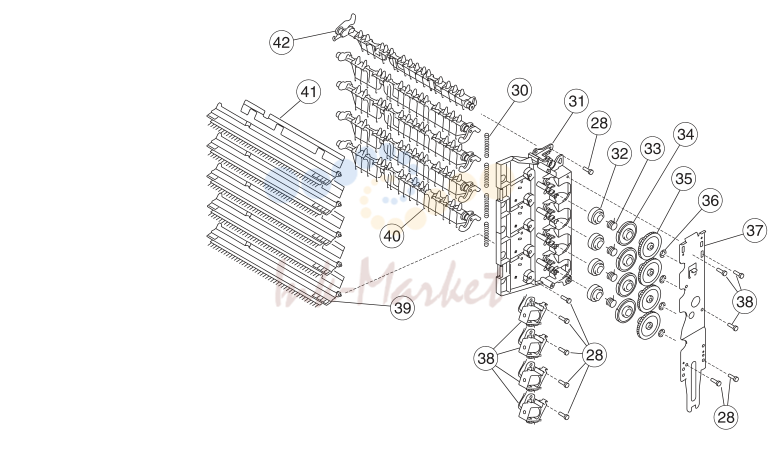

27. Assembly 27 (cont.): 5-bin mailbox
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 27-30 | 99A1741 запросить цену → | 4 Spring, diverter | |
| 31 | 99A1727 запросить цену → | 1 Frame asm, right side | |
| 32 | 99A1728 запросить цену → | 4 Cam, diverter actuator | |
| 33 | 99A1731 запросить цену → | 4 Spring, diverter actuator | |
| 34 | 99A1729 запросить цену → | 4 Latch, diverter actuator | |
| 35 | 99A1730 запросить цену → | 4 Arbor, diverter actuator | |
| 36 | 99A1789 запросить цену → | 4 C-clip | |
| 37 | 99A1720 запросить цену → | 1 Bracket, attach | |
| 38 | 99A1732 запросить цену → | 4 Solenoid, diverter | |
| 39 | 99A1738 запросить цену → | 5 Deflector, paper exit w/brush | |
| 40 | 99A1722 запросить цену → | 4 Deflector, paper | |
| 41 | 99A1787 запросить цену → | 4 Deflector | |
| 42 | 99A1721 запросить цену → | 1 Deflector, paper top bin |

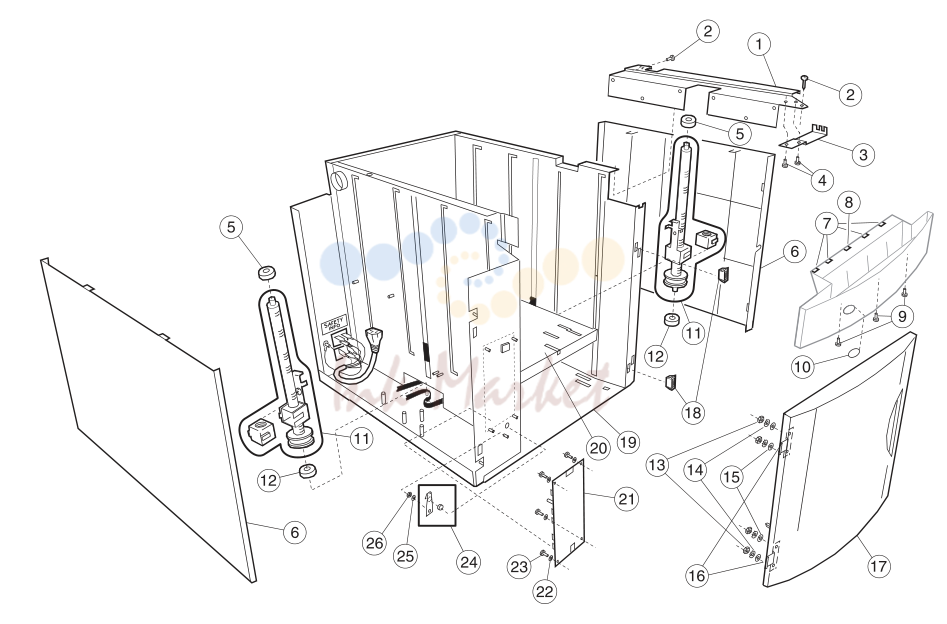

28. Assembly 28: High-capacity feeder 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 28-1 | 99A0660 запросить цену → | 1 Frame, printer support frame | |
| 2 | 99A0675 запросить цену → | 3 Parts packet, screw | |
| 3 | 99A0698 запросить цену → | 2 Clamp, feed frame | |
| 4 | 99A0675 запросить цену → | 4 Parts packet, screw (feed frame clamp) | |
| 5 | 99A0691 запросить цену → | 2 Bearing, Nyliner leadscrew top | |
| 6 | 99A0656 запросить цену → | 1 Cover, left side | |
| 7 | 99A0681 запросить цену → | 4 Strip, wear | |
| 8 | 99A1818 запросить цену → | 1 Strip, wear dimple | |
| 9 | 99A0675 запросить цену → | 3 Parts packet, screw | |
| 10 | 99A1829 запросить цену → | 1 Label, tray option number | |
| 11 | 99A0662 запросить цену → | 2 Transfer leadscrew assembly | |
| 12 | 99A0716 запросить цену → | 2 Bearing, leadscrew bottom | |
| 13 | 99A0676 запросить цену → | 4 Parts packet, nut (6-32 hinge mounting) | |
| 14 | 99A0677 запросить цену → | 4 Parts packet, washer (hinge mounting flat) | |
| 15 | 99A0677 запросить цену → | 4 Parts packet, washer (hinge mounting star) | |
| 16 | 99A0657 запросить цену → | 2 Hinge, door | |
| 17 | 99A0655 запросить цену → | 1 Door assembly, front | |
| 18 | 99A0658 запросить цену → | 2 Magnet, door | |
| 19 | 99A0650 запросить цену → | 1 Frame assembly | |
| 20 | 99A0661 запросить цену → | 1 Tray assembly, elevator | |
| 21 | 99A1806 запросить цену → | 1 Card assembly, 2000 option control | |
| 22 | 99A0677 запросить цену → | 4 Parts packet, washer (card asm. mounting) | |
| 23 | 99A0675 запросить цену → | 4 Parts packet, screw (card asm. mounting) | |
| 24 | 99A0392 запросить цену → | 1 Kit, door switch spring and bumper | |
| 25 | 99A0677 запросить цену → | 1 Parts packet, washer (door switch spring mounting) | |
| 26 | 99A0676 запросить цену → | 1 Parts packet, nut (door switch spring mounting) |

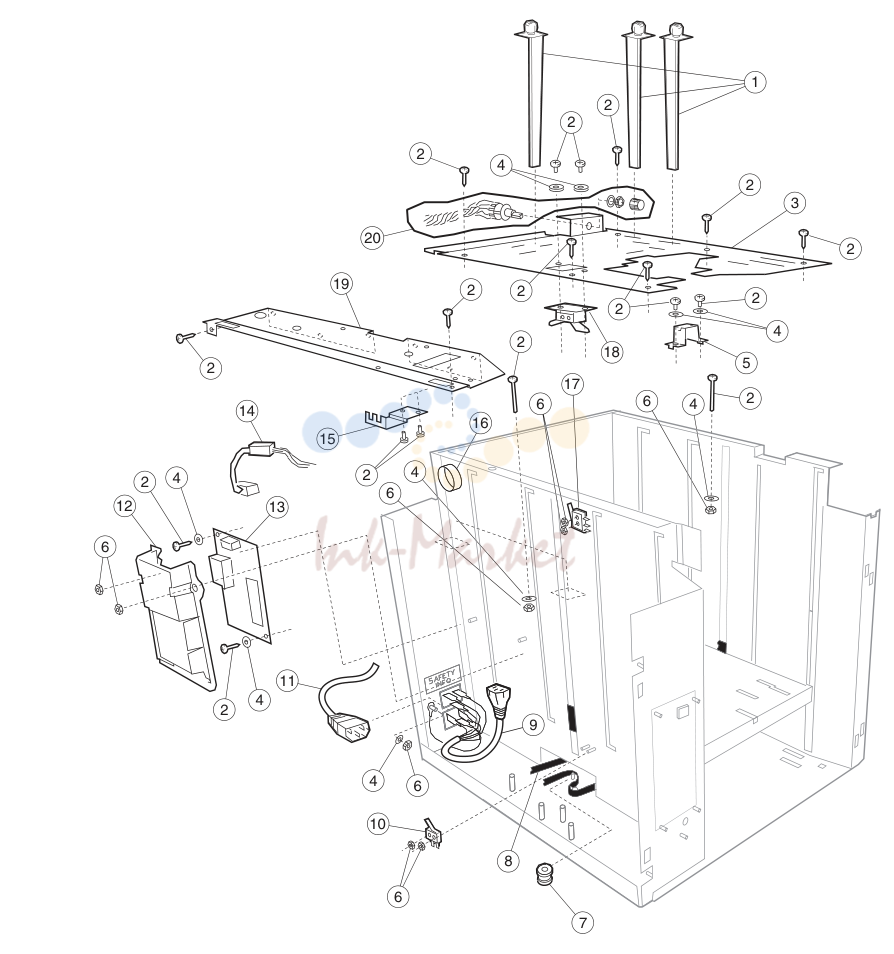

Каталог очень большой (670 позиций). Показаны первые 28 узлов со схемами; полный список доступен по запросу.
