Содержание
- 1. Accessories part numbers
- 2. Covers
- 3. Internal assemblies (1 of 6)
- 4. Internal assemblies (2 of 6)
- 5. Internal assemblies (4 of 6)
- 6. Internal assemblies (5 of 6)
- 7. Internal assemblies (6 of 6)
- 8. Input devices
1. Accessories part numbers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 144 | x 32-pin DDR2 memory DIMM (dual 64 MB CC413A (new) | ||
| 128 | MB CC414A (new) | ||
| 256 | MB CC415A (new) | ||
| 512 | MB CE483A (new) | ||
| 1 | Control panel 7 Power recepticle | ||
| 2 | DIMM cover 8 Tray 2 cassette | ||
| 3 | Front-right and right-side 9 Tray 1 (multipurpose tray) | ||
| 4 | Power switch 10 Cartridge-door assembly | ||
| 5 | Left cover 11 Output bin (face-down tray) | ||
| 6 | Rear-door assembly | ||
| 272 | Chapter 4 Parts and diagrams ENWW | ||
| 1 | Connector | ||
| 2 | Tray 3 or Tray 4 cassette | ||
| 3 | Positioning pin |

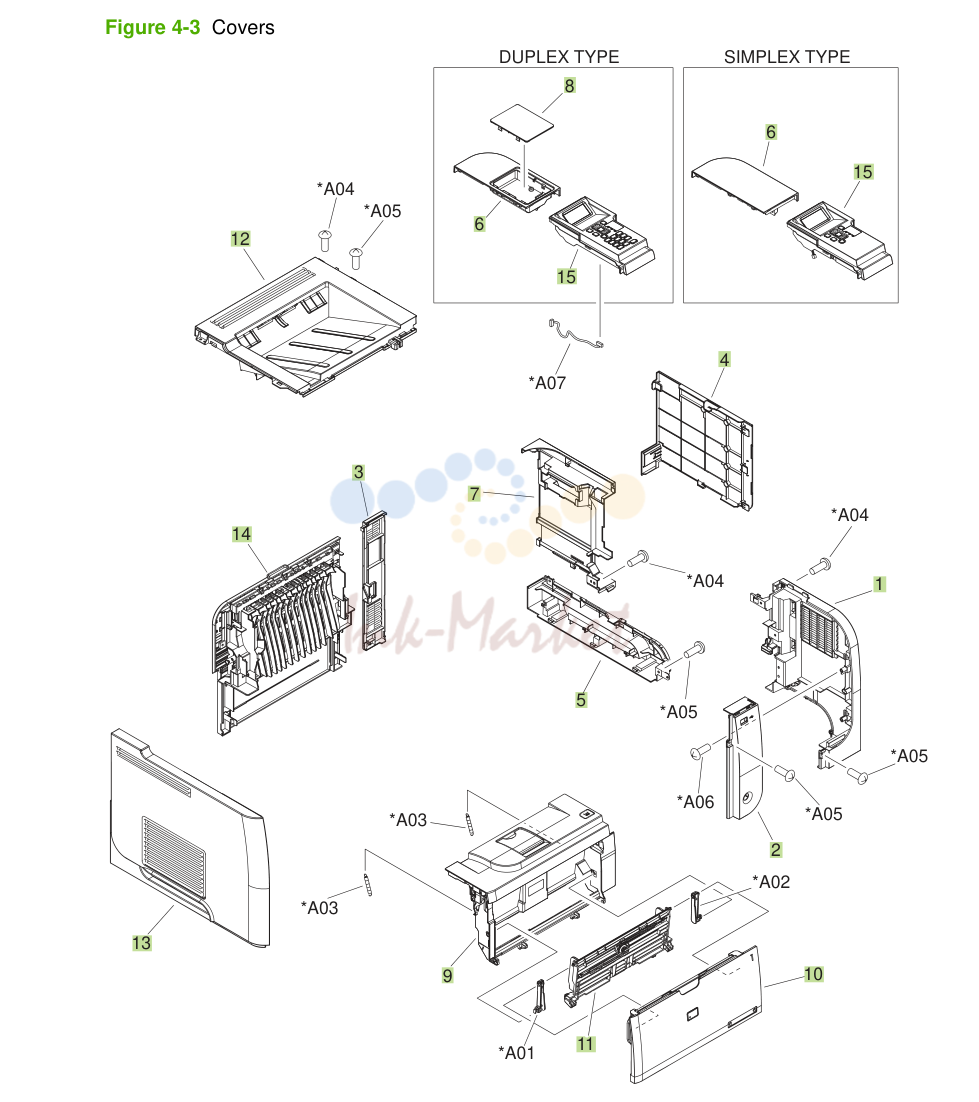

2. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-7670-000CN запросить цену → | Cover, right | |
| 2 | RC2-7672-000CN запросить цену → | Cover, right-front | |
| 3 | RC2-7673-000CN запросить цену → | Cover, right-rear | |
| 4 | RC2-7674-000CN запросить цену → | Cover, DIMM | |
| 5 | RC2-7675-000CN запросить цену → | Cover, handle right | |
| 6 | RC2-7676-000CN запросить цену → | Cover, upper-right (top-right); duplex models | |
| 6 | RC2-7707-000CN запросить цену → | Cover, upper-right (top-right); simplex models | |
| 7 | RC2-7688-000CN запросить цену → | Cover, formatter | |
| 8 | RC2-7677-000CN запросить цену → | Cover, upper-right (top-right) sub; duplex models | |
| 9 | RM1-6264-000CN запросить цену → | Cartridge-door assembly | |
| 10 | RM1-6265-000CN запросить цену → | Cover, multipurpose assembly | |
| 11 | RM1-6266-000CN запросить цену → | Multipurpose lifting plate assembly | |
| 12 | RM1-6289-000CN запросить цену → | Cover, top assembly | |
| 13 | RM1-6291-000CN запросить цену → | Cover, left | |
| 14 | RM1-6292-000CN запросить цену → | Cover, rear assembly | |
| 15 | RM1-6518-000CN запросить цену → | Control panel; duplex models | |
| 15 | RM1-6519-000CN запросить цену → | Control panel; duplex models |

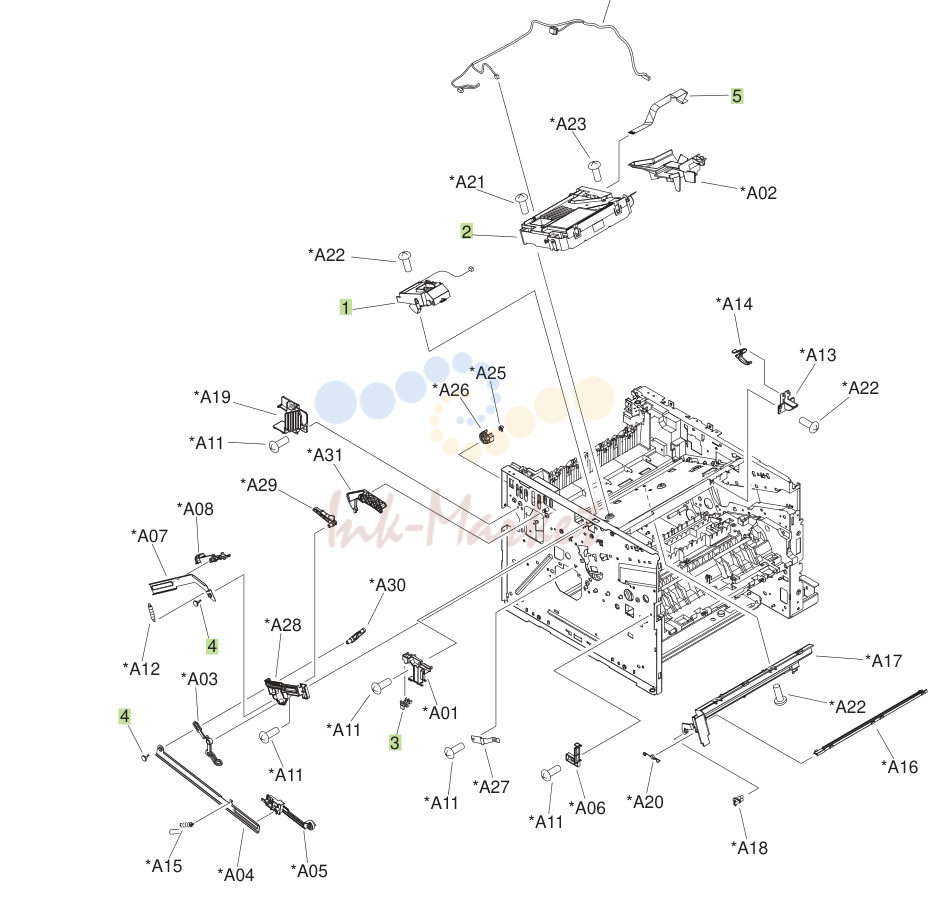

3. Internal assemblies (1 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-6284-000CN запросить цену → | Tag holder assembly | |
| 2 | RM1-6322-000CN запросить цену → | Laser/scanner | |
| 3 | WG8-5696-000CN запросить цену → | Photo interrupter, TLP1 | |
| 4 | RC2-7933-000CN запросить цену → | Stopper, bushing arm | |
| 5 | RK2-3103-000CN запросить цену → | Cable, flat |

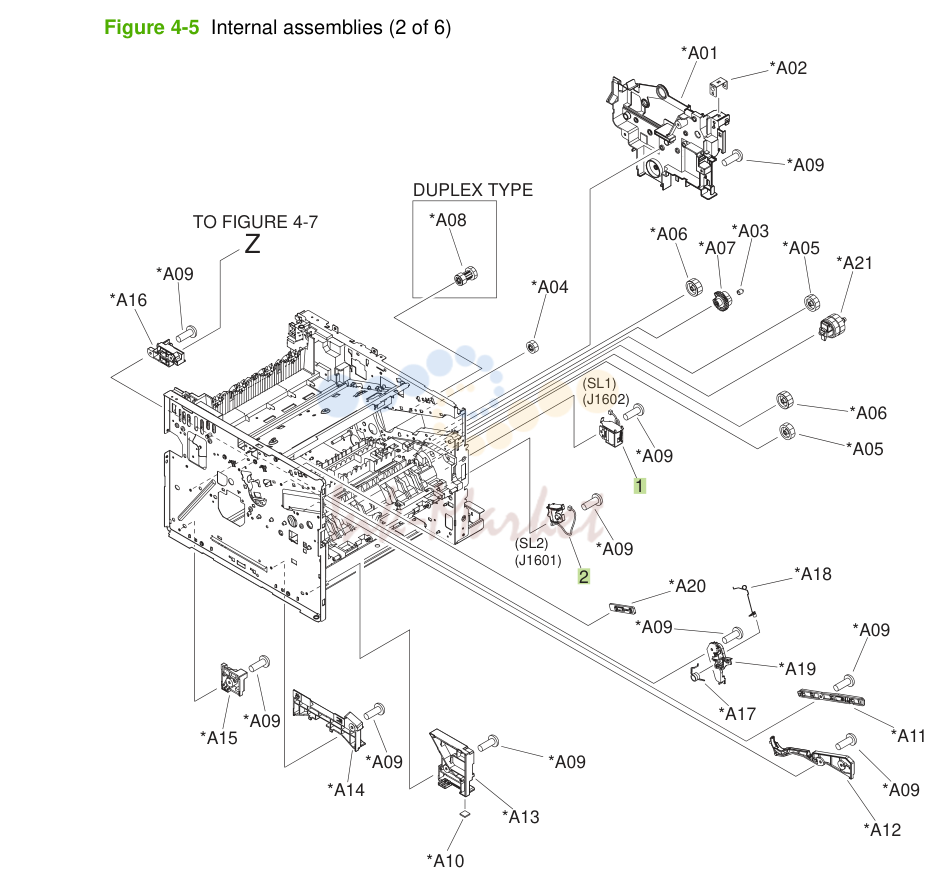

4. Internal assemblies (2 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-6272-000CN ✓ в наличии | Registration roller assembly | |
| 2 | RL1-2412-000CN запросить цену → | Roller, multipurpose | |
| 3 | RM1-6315-000CN запросить цену → | Transfer lower guide assembly | |
| 4 | RM1-6279-000CN запросить цену → | Cassette | |
| 5 | RM1-6306-000CN запросить цену → | Base plate roller assembly | |
| 6 | RM1-6321-000CN запросить цену → | Roller, transfer | |
| 7 | RC2-8575-000CN запросить цену → | Pad, multipurpose separation | |
| 8 | RM1-6303-000CN запросить цену → | Separation holder assembly |

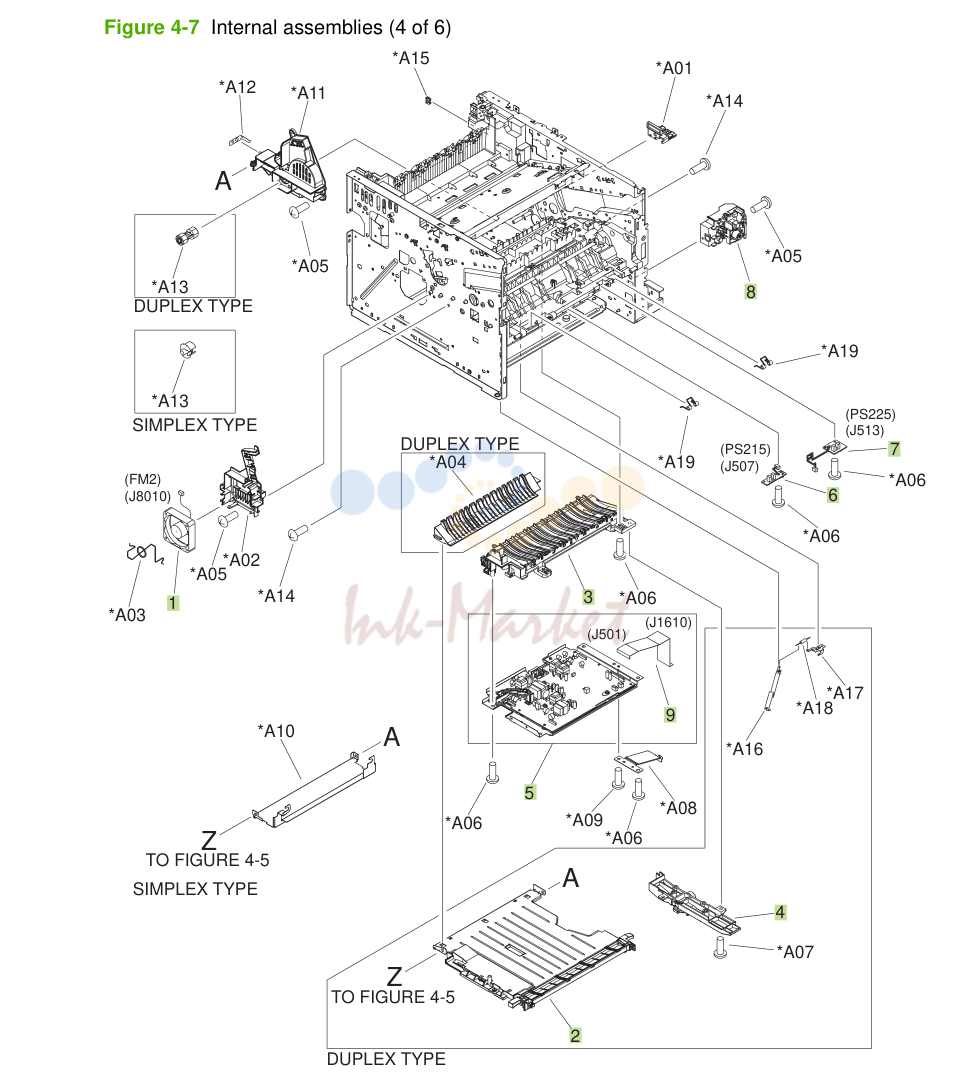

5. Internal assemblies (4 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-1499-000CN запросить цену → | Fan, sub | |
| 2 | RM1-6263-000CN запросить цену → | Lower paper feed guide; duplex models | |
| 3 | RM1-6270-000CN запросить цену → | Paper-feed guide assembly | |
| 4 | RM1-6273-000CN запросить цену → | Position-guide assembly; duplex models | |
| 5 | RM1-6280-000CN запросить цену → | High-voltage power supply; duplex models | |
| 5 | RM1-6300-000CN запросить цену → | High-voltage power supply; simplex models | |
| 6 | RM1-6511-000CN запросить цену → | TOP sensor PCA | |
| 7 | RM1-6512-000CN запросить цену → | Paper width sensor PCA | |
| 8 | RM1-6283-000CN запросить цену → | Switch assembly, power | |
| 9 | RK2-3101-000CN запросить цену → | Cable, flat |

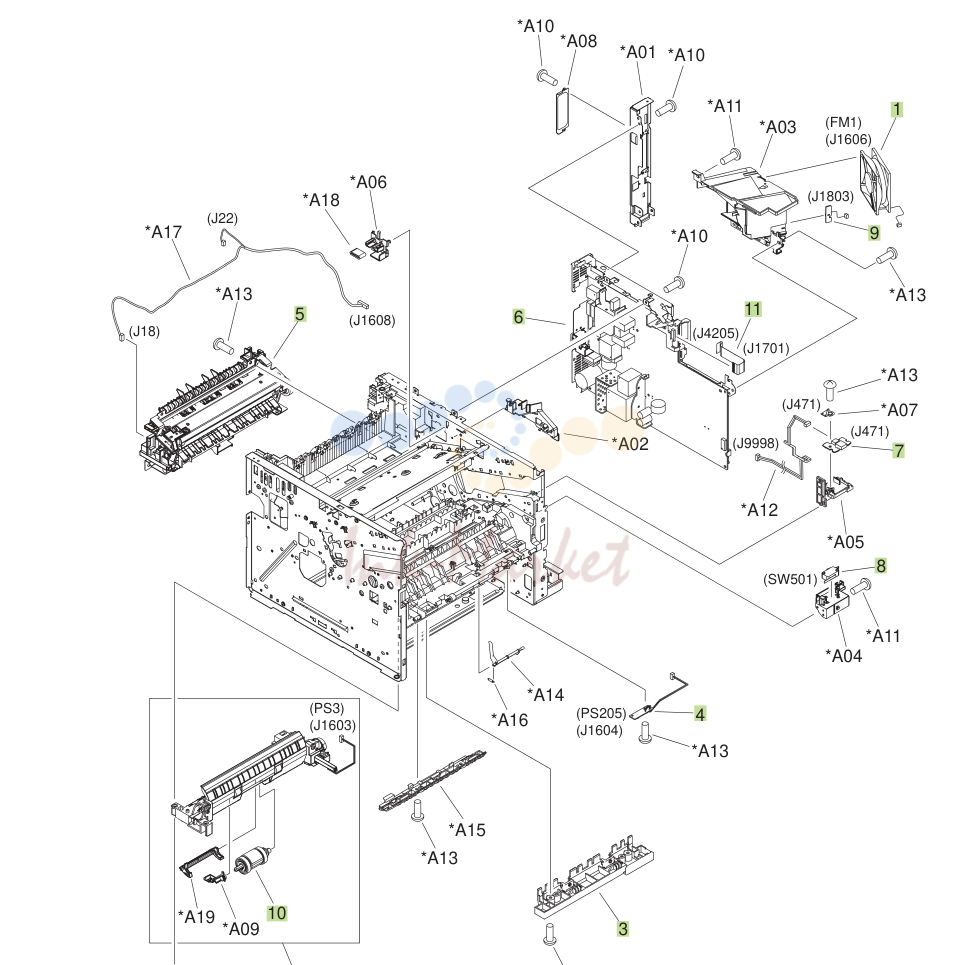

6. Internal assemblies (5 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-1497-000CN запросить цену → | Fan, main | |
| 2 | RM1-6268-000CN запросить цену → | Cassette, paper pickup assembly; duplex models | |
| 2 | RM1-6299-000CN запросить цену → | Cassette, paper pickup assembly; simplex models | |
| 3 | RM1-6271-000CN запросить цену → | Idler roller assembly | |
| 4 | RM1-6510-000CN запросить цену → | Multipurpose sensor PCA | |
| 5 | RM1-6274-000CN запросить цену → | Fuser assembly 110V | |
| 5 | RM1-6319-000CN запросить цену → | Fuser assembly 220V | |
| 6 | RM1-6281-000CN запросить цену → | Engine controller PCA 110V | |
| 6 | RM1-6318-000CN запросить цену → | Engine controller PCA 220V | |
| 7 | RM1-6514-000CN запросить цену → | Front USB PCA | |
| 8 | WC4-5171-000CN запросить цену → | Microswitch | |
| 9 | RM1-6515-000CN запросить цену → | Environmental sensor assembly | |
| 10 | RM1-6313-000CN запросить цену → | Cassette pickup roller | |
| 11 | RK2-2788-000CN запросить цену → | Cable, flat |

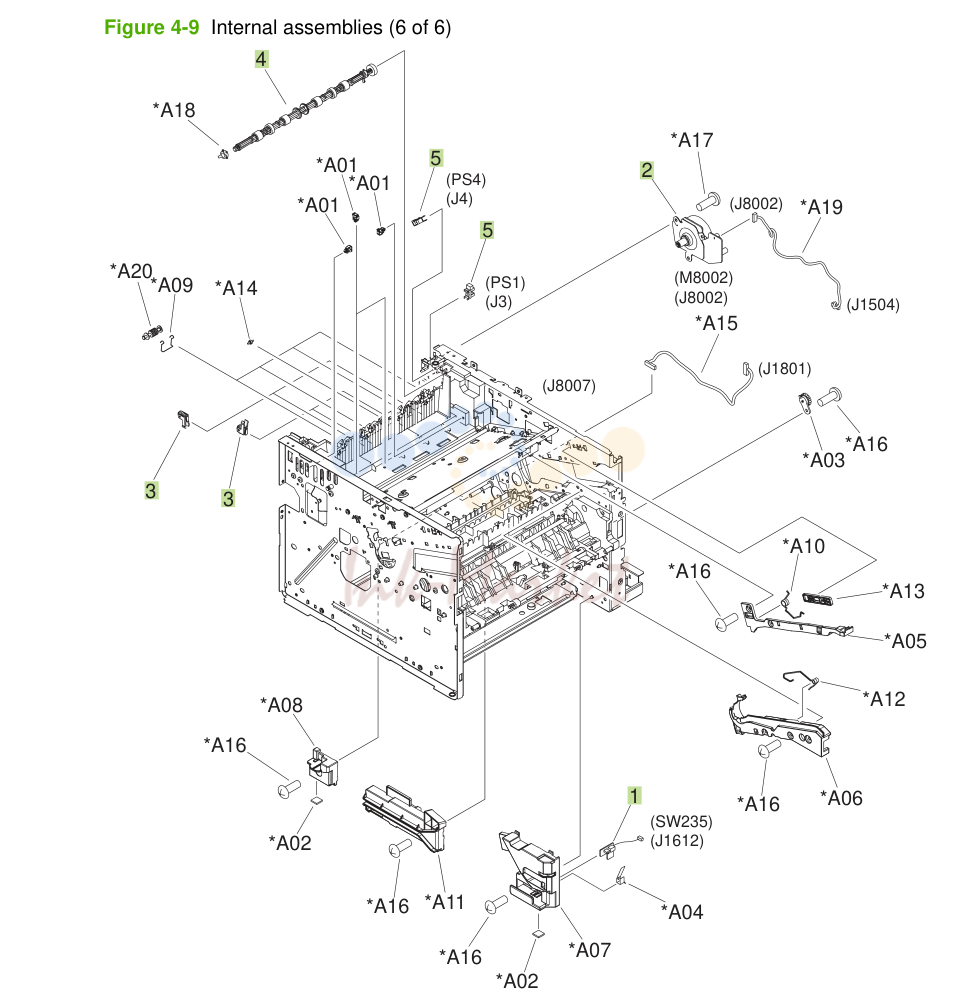

7. Internal assemblies (6 of 6)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-6487-000CN запросить цену → | Tray sensor PCA | |
| 2 | RM1-6296-000CN запросить цену → | Fuser motor assembly | |
| 3 | RM1-6301-000CN запросить цену → | Paper delivery roller assembly | |
| 4 | RM1-6311-000CN запросить цену → | Face-down roller assembly | |
| 5 | WG8-5696-000CN запросить цену → | Photo interrupter, TLP1 |

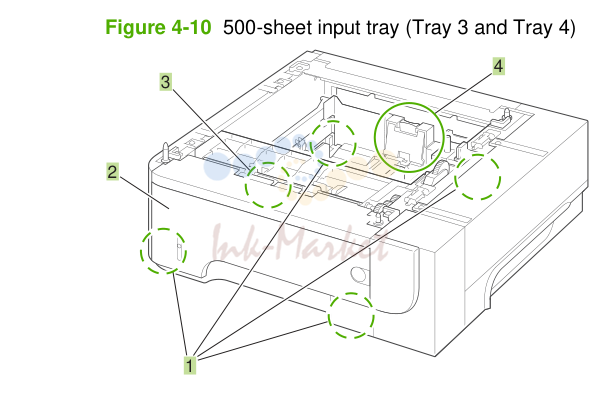

8. Input devices
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-6306-000CN запросить цену → | Base plate roller assembly | |
| 2 | RM1-6279-000CN запросить цену → | Cassette | |
| 3 | RM1-6313-000CN запросить цену → | Pickup roller set, cassette | |
| 4 | RM1-6303-000CN запросить цену → | Separation holder assembly |
