1. Covers
2. Internal components
3. Figure 7-3 Internal components (2 of 6)
4. Figure 7-4 Internal components (3 of 6)
5. Figure 7-5 Internal components (4 of 6)
6. Figure 7-6 Internal components (5 of 6)
7. Figure 7-7 Internal components (6 of 6)
8. Tray 2 pickup assembly

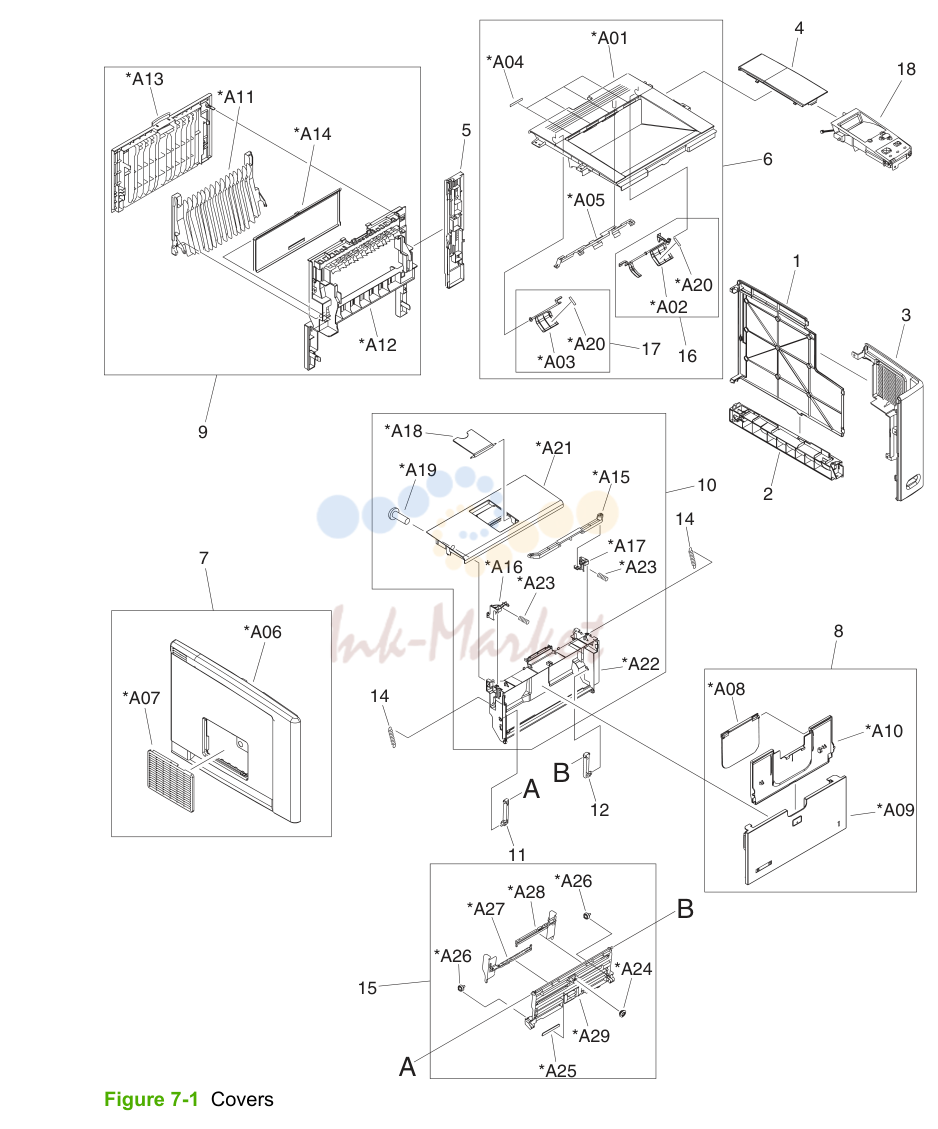

1. Covers

№	Артикул	Описание
1	RC2-0602-000 запросить цену →	Cover, DIMM
2	RC2-0603-000 запросить цену →	Cover, right lower
3	RL1-1367-000 запросить цену →	Cover, right front
4	RC2-0605-000 запросить цену →	Cover, right upper
5	RC2-0612-000 запросить цену →	Cover, engine controller
6	RM1-3720-000 запросить цену →	Top cover assembly
7	RM1-3721-000 запросить цену →	Left cover assembly
8	RM1-3723-000 запросить цену →	Multipurpose cover assembly
9	RM1-3724-000 запросить цену →	Rear cover assembly
10	RM1-3722-000 запросить цену →	Cartridge-door assembly
11	RC1-4057-000 запросить цену →	Hinge, left
12	RC1-4058-000 запросить цену →	Hinge, right
14	RU5-2388-000 запросить цену →	Spring, tension
15	RM1-1490-000 запросить цену →	Multipurpose tray assembly
16	RM1-3742-000 запросить цену →	Face down full flag, right
17	RM1-3743-000 запросить цену →	Face down full flag, left
18	RM1-3725-000 запросить цену →	Control-panel assembly

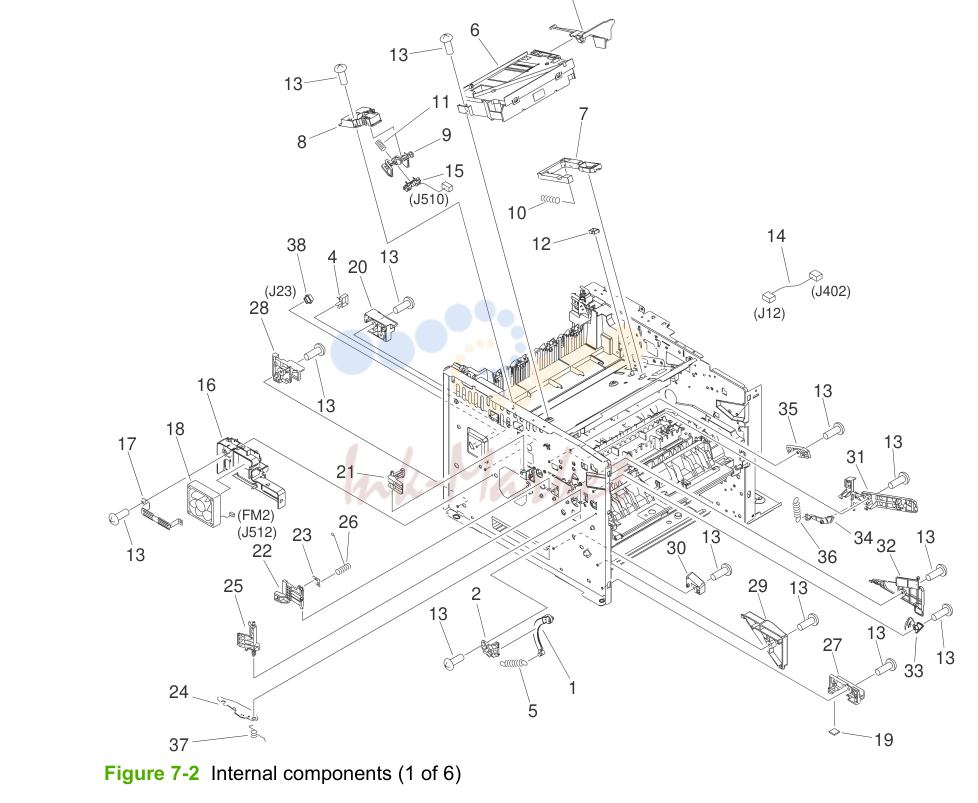

2. Internal components

№	Артикул	Описание
1	RC1-4055-000 запросить цену →	Arm, door
2	RC1-4056-000 запросить цену →	Glide, door
3	RC1-4128-020 запросить цену →	Duct, scanner
4	WT2-5694-000 запросить цену →	Saddle, wire
5	RU5-2407-000 запросить цену →	Spring, tension
6	RM1-1521-030 запросить цену →	Laser/scanner assembly
7	RC1-4125-000 запросить цену →	Link, laser shutter
8	RC1-4126-000 запросить цену →	Stay, tag holder
9	RC1-4127-000 запросить цену →	Holder, tag
10	RU5-2404-000 запросить цену →	Spring, compression
11	RU5-2405-000 запросить цену →	Spring, compression
12	WT2-5812-000 запросить цену →	Clip, cable
13	XA9-1671-000 запросить цену →	Screw, D, M3x
14	RM1-4053-000 запросить цену →	Cable, scanner motor
15	RM1-4054-000 запросить цену →	Cable, memory tag
16	RC2-0622-000 запросить цену →	Holder, fan, left
17	RC2-0623-000 запросить цену →	Plate, fan shield, left
18	RK2-1499-000 запросить цену →	Fan, left
19	RA0-1003-000 запросить цену →	Foot, rubber
20	RC1-4009-000 запросить цену →	Holder
21	RC1-4065-000 запросить цену →	Lever, grounding contact
22	RC1-4066-020 запросить цену →	Lever, grounding contact
23	RC1-4067-000 запросить цену →	Spring, leaf
24	RC1-4136-000 запросить цену →	Plate, protective
25	RC1-4137-020 запросить цену →	Cam, contact
26	RC1-4140-000 запросить цену →	Spring, compression
27	RC2-0565-000 запросить цену →	Guide, cassette, front left
28	RC2-0566-000 запросить цену →	Guide, cassette, rear left
29	RC2-0567-000 запросить цену →	Guide, centerplate, left
30	RC2-0585-000 запросить цену →	Stopper, feed guide, left
31	RC2-0703-000 запросить цену →	Guide, cartridge upper, left
32	RC2-0704-000 запросить цену →	Guide, cartridge lower, left
33	RC2-0705-000 запросить цену →	Lever, drive release
34	RC2-0706-000 запросить цену →	Lever, cartridge clamp
35	RC2-0707-000 запросить цену →	Stopper, cartridge, left
36	RU5-2403-000 запросить цену →	Spring, tension
37	RU5-2410-020 запросить цену →	Spring, torsion
38	VS1-7177-003 запросить цену →	Connector, snap tight, bk
208		Chapter 7 Parts and diagrams ENWW

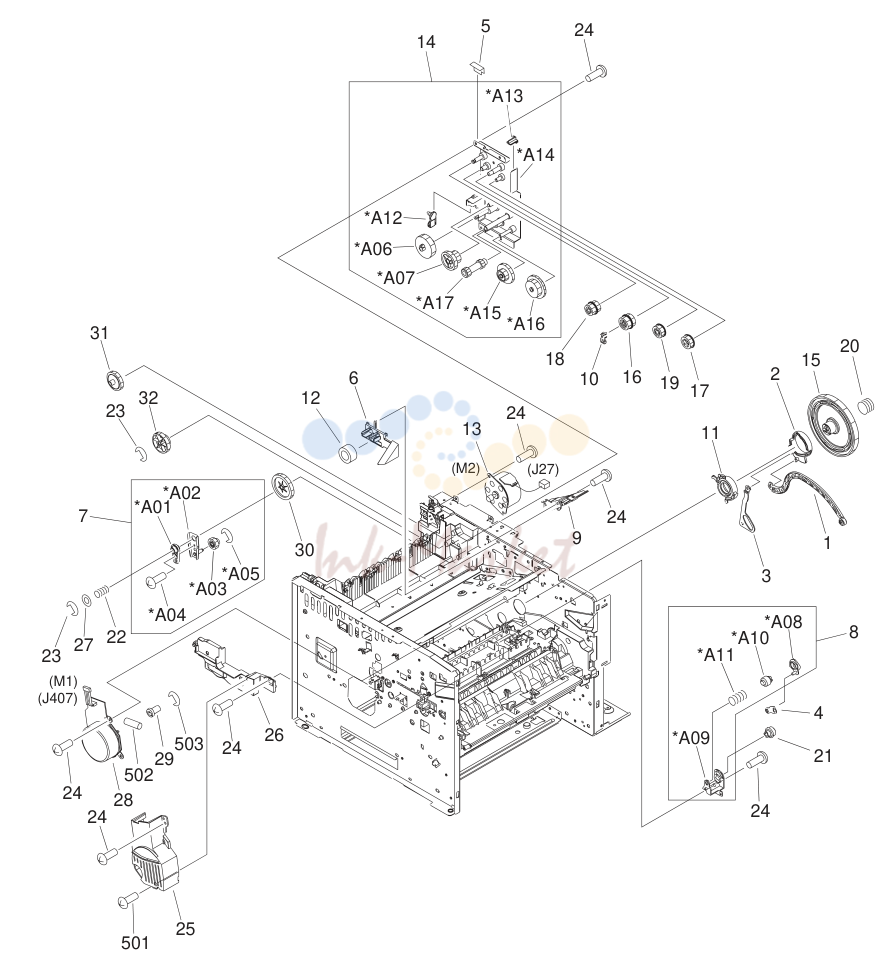

3. Figure 7-3 Internal components (2 of 6)

№	Артикул	Описание
1	RC1-4115-000 запросить цену →	Lever, coupling
2	RC1-4114-000 запросить цену →	Cam
3	RC1-4116-000 запросить цену →	Lever, drive release
4	RC1-4117-000 запросить цену →	Link, drive release
5	RC2-0649-000 запросить цену →	Film, fuser drive side plate
6	RC2-0590-000 запросить цену →	Duct, cartridge
7	RM1-3748-000 запросить цену →	Pendulum assembly
8	RM1-1522-000 запросить цену →	Drive release assembly
9	RC2-0648-000 запросить цену →	Guide, air
10	RC2-0657-000 запросить цену →	Stopper, fuser thrust
11	RC2-0701-000 запросить цену →	Bushing, inner
12	WE8-5516-000 запросить цену →	Ferrite core
13	RK2-1489-000 запросить цену →	Motor, DC, stepping (M2), fusing
14	RM1-3746-000 запросить цену →	Fuser drive assembly
15	RU5-0950-000 запросить цену →	Gear, 201T
16	RU5-0956-000 запросить цену →	Gear, 20T/20T
17	RU5-0957-000 запросить цену →	Gear, 20T
18	RU5-0958-000 запросить цену →	Gear, 17T/17T
19	RU5-0959-000 запросить цену →	Gear, 19T
20	RU5-2401-000 запросить цену →	Spring, compression
21	RU5-0394-000 запросить цену →	Gear, 12T
22	RU5-2920-000 запросить цену →	Spring, compression
23	XD2-1100-402 запросить цену →	Ring, E
24	XA9-1671-000 запросить цену →	Screw, D, M3x
25	RC1-4108-000 запросить цену →	Cover, main motor
26	RC2-0579-000 запросить цену →	Cover, gear
27	RC2-0652-000 запросить цену →	Washer, plain
28	RK2-1488-000 запросить цену →	Motor, DC (M1), main
29	RU5-0951-000 запросить цену →	Gear, 16T
30	RU5-0955-000 запросить цену →	Gear, 43T
31	RU5-0960-000 запросить цену →	Gear, 31T
32	RU5-0962-000 запросить цену →	Gear, 65T
501	XB4-7401-005 запросить цену →	Screw, tapping, truss head, M4x
502	XD3-2120-122 запросить цену →	Pin, dowel
503	XD2-1200-802 запросить цену →	Ring, E
212		Chapter 7 Parts and diagrams ENWW

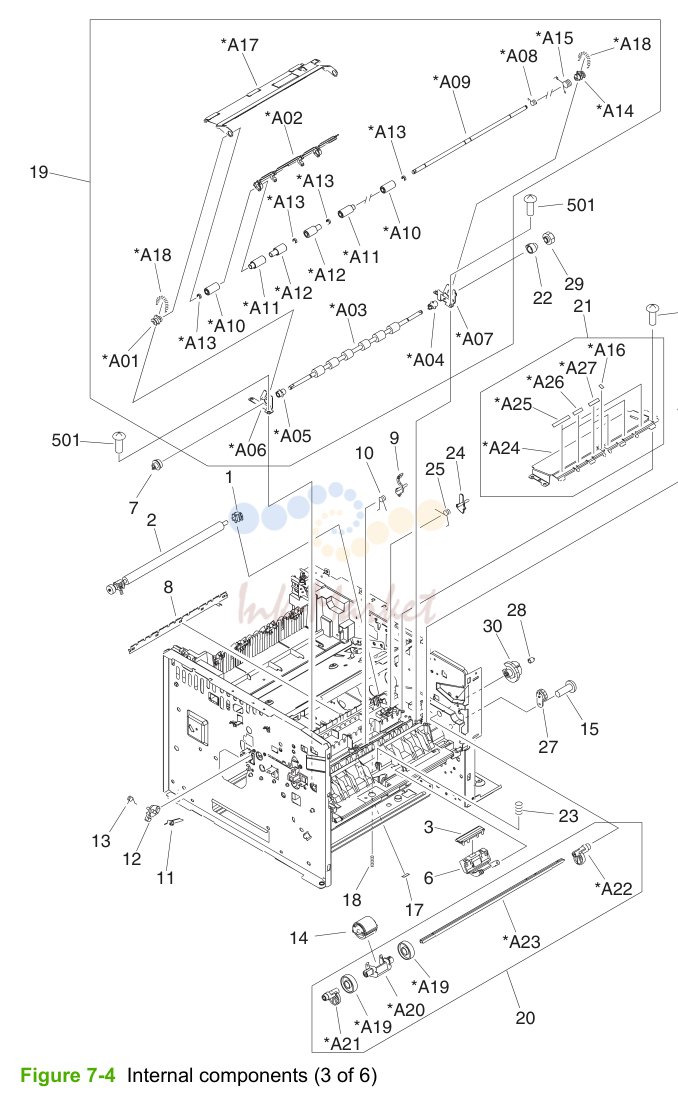

4. Figure 7-4 Internal components (3 of 6)

№	Артикул	Описание
1	RC1-0922-000 запросить цену →	Bushing, transfer, right
2	RM1-1508-000 запросить цену →	Transfer roller assembly
3	RC1-0939-000 запросить цену →	Pad, separation, multipurpose tray
4	RC1-3935-000 запросить цену →	Guide, feed
5	RC1-3936-020 запросить цену →	Cover, registration
6	RC1-3937-000 запросить цену →	Arm, pad
7	RU5-0400-000 запросить цену →	Gear, 12T
8	RC1-4025-000 запросить цену →	Eliminator, static charge
9	RC1-4027-000 запросить цену →	Lever, sensor
10	RC1-4028-000 запросить цену →	Spring, torsion
11	RC1-4059-000 запросить цену →	Spring, torsion
12	RC1-4060-000 запросить цену →	Lever
13	RC1-4061-000 запросить цену →	Spring, torsion
14	RL1-0568-000 запросить цену →	Roller, multipurpose pick-up
15	XA9-1671-000 запросить цену →	Screw, D, M3x
16	RC1-4069-000 запросить цену →	Sheet, static charge
17	RC1-4070-000 запросить цену →	Sheet, static charge
18	RU5-2408-000 запросить цену →	Spring, compression
19	RM1-3715-000 запросить цену →	Registration assembly
20	RM1-3716-000 запросить цену →	Multipurpose paper pick-up roller assembly
21	RM1-3757-000 запросить цену →	Lower transfer guide assembly
22	RC1-4189-000 запросить цену →	Stopper, gear
23	RU5-2385-000 запросить цену →	Spring, compression
24	RC2-0575-000 запросить цену →	Arm, paper-width sensor
25	RC2-0576-000 запросить цену →	Spring, torsion
26	RM1-4057-000 запросить цену →	Cable, paper delivery sensor
27	RA0-1172-000 запросить цену →	Gear, 17T
28	RC2-0483-000 запросить цену →	Spring, compression
29	RU5-0409-000 запросить цену →	Gear, 14T
30	RU5-0366-000 запросить цену →	Gear, 30T
501	XB4-7401-005 запросить цену →	Screw, tapping, truss head, M4x

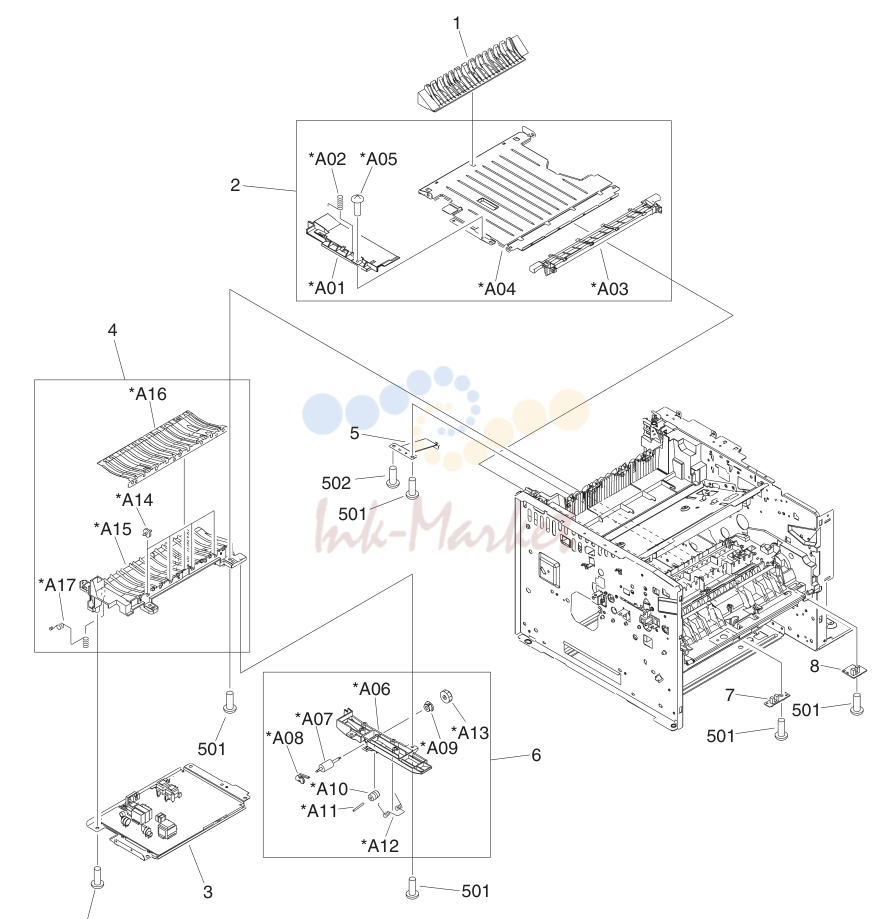

5. Figure 7-5 Internal components (4 of 6)

№	Артикул	Описание
1	RC1-4096-000 запросить цену →	Guide, duplex inlet
2	RM1-3759-000 запросить цену →	Lower paper feed assembly
3	RM1-3758-000 запросить цену →	High-voltage PCA
4	RM1-3760-000 запросить цену →	Paper feed guide assembly
5	RC1-4085-000 запросить цену →	Plate, grounding
6	RM1-1506-000 запросить цену →	Oblique roller assembly
7	RM1-4040-000 запросить цену →	Top sensor PCA (PS901)
8	RM1-4042-000 запросить цену →	Paper-width sensor PCA (PS903)
501	XB4-7401-005 запросить цену →	Screw, tapping, truss head, M4x
502	XB2-7300-605 запросить цену →	Screw, with washer, M3x

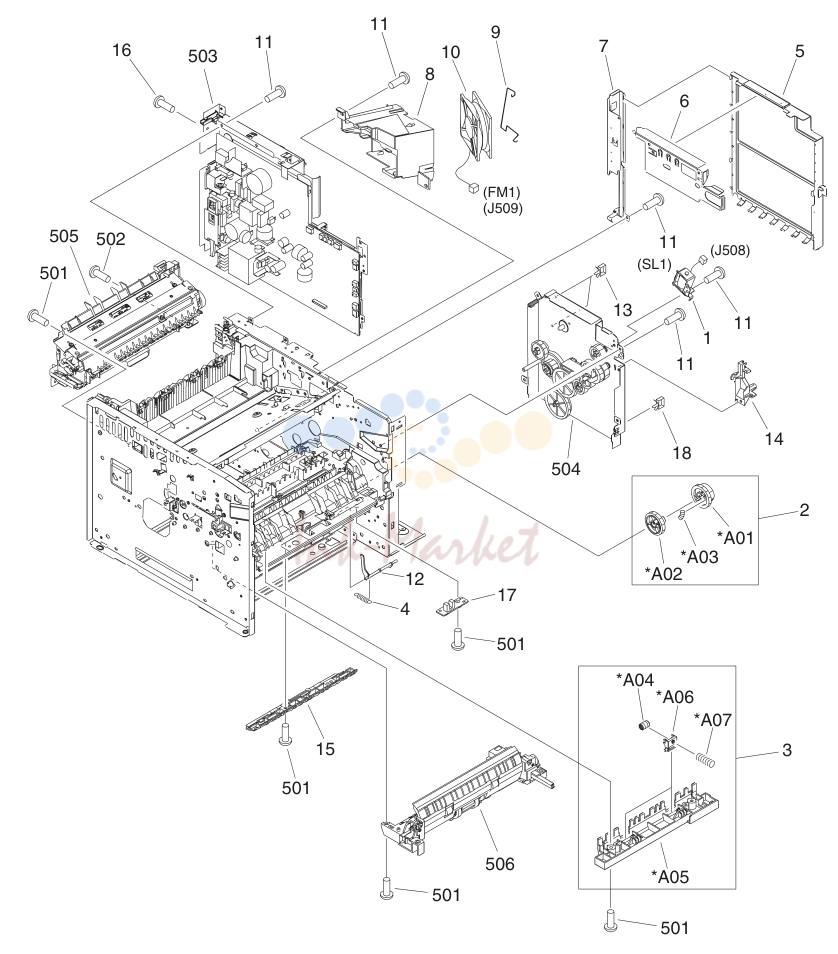

6. Figure 7-6 Internal components (5 of 6)

№	Артикул	Описание
1	RK2-1490-000 запросить цену →	Solenoid, tray 1 (SL1)
2	RM1-3714-000 запросить цену →	Pick-up roller gear assembly
3	RM1-1485-000 запросить цену →	roller stay assembly
4	RU5-2386-000 запросить цену →	Spring, torsion
5	RC2-0627-000 запросить цену →	Cover, formatter
6	RC2-0628-000 запросить цену →	Plate, anti-magnetic
7	RC2-0638-000 запросить цену →	Plate, inlet/outlet (non-network models)
7	RC2-0629-000 запросить цену →	Plate, inlet/outlet (network models)
8	RC2-0592-000 запросить цену →	Holder, fan
9	RC2-0593-000 запросить цену →	Static wire, fan
10	RK2-1497-000 запросить цену →	Fan, right (FM1)
11	XA9-1671-000 запросить цену →	Screw, D, M3x
12	RC1-3939-000 запросить цену →	Lever, sensor
13	WT2-5694-000 запросить цену →	Saddle, wire
14	RC2-0588-000 запросить цену →	Holder, cable
15	RC1-4083-000 запросить цену →	Guide
16	XA9-1503-000 запросить цену →	Screw, tap, M3x
17	RM1-4041-000 запросить цену →	Multipurpose sensor PCA (PS3)
18	WT2-5678-000 запросить цену →	Clip, cable
501	XB4-7401-005 запросить цену →	Screw, tapping, truss head, M4x
502	XB2-7300-605 запросить цену →	Screw, with washer, M3x
503	RM1-3730-000 запросить цену →	Engine controller assembly - 110-127V
503	RM1-3731-000 запросить цену →	Engine controller assembly - 220-240V
504	RM1-3712-000 запросить цену →	Main drive assembly
505	RM1-3740-000 запросить цену →	Fuser assembly (110-127V)
505	RM1-3741-000 запросить цену →	Fuser assembly (220-240V)
506	RM1-3762-000 запросить цену →	Paper pick-up assembly

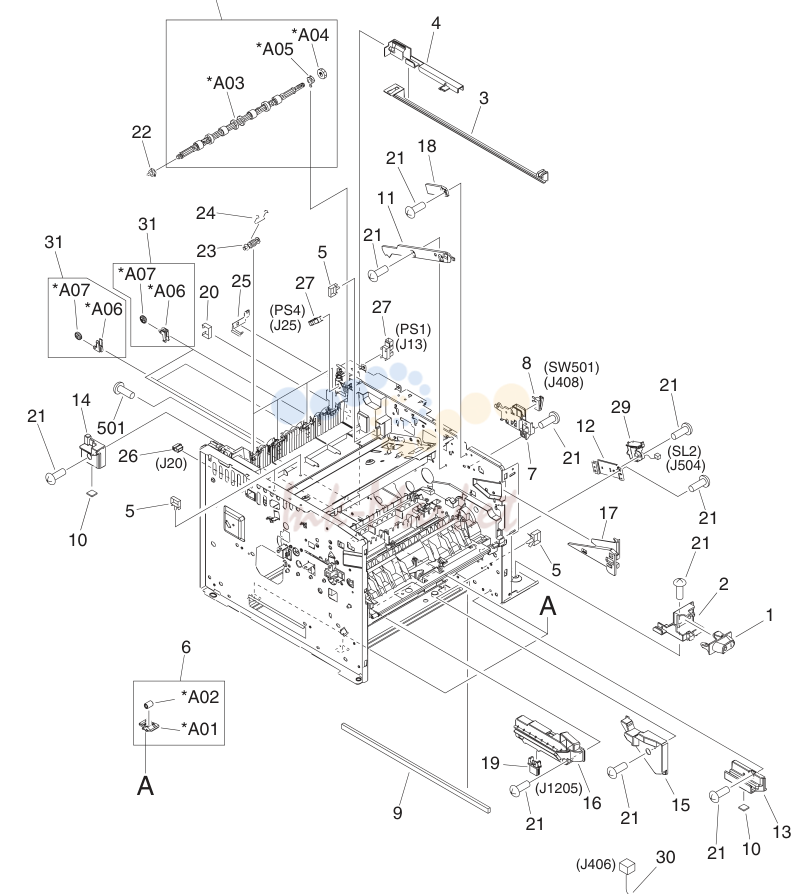

7. Figure 7-7 Internal components (6 of 6)

№	Артикул	Описание
1	RC2-0631-000 запросить цену →	Switch, front
2	RC2-0632-000 запросить цену →	Holder, switch
3	RC2-0633-000 запросить цену →	Link, switch
4	RC2-0634-000 запросить цену →	Holder, switch link
5	WT2-5678-000 запросить цену →	Clip, cable
6	RM1-3727-000 запросить цену →	Bottom plate roller assembly
7	RC2-0595-000 запросить цену →	Holder, interlock
8	RK2-0534-000 запросить цену →	Microswitch (SW501), door
9	RC2-0468-000 запросить цену →	Cushion, right lower
10	RA0-1003-000 запросить цену →	Foot, rubber
11	RC2-0492-000 запросить цену →	Guide, cartridge upper, right
12	RC2-0498-000 запросить цену →	Mount, solenoid
13	RC2-0559-000 запросить цену →	Guide, cassette, front right
14	RC2-0560-000 запросить цену →	Guide, cassette, rear right
15	RC2-0561-000 запросить цену →	Guide, center plate, right
16	RC2-0562-000 запросить цену →	Holder, option connector
17	RC2-0700-000 запросить цену →	Guide, cartridge lower, right
18	RC2-0702-000 запросить цену →	Stopper, cartridge, right
19	VS1-7257-007 запросить цену →	Connector, drawer
20	WT2-5056-000 запросить цену →	Clip, cable
21	XA9-1671-000 запросить цену →	Screw, D, M3x
22	RC1-3665-000 запросить цену →	Bushing
23	RC1-3994-000 запросить цену →	Roller, face-down
24	RC2-0665-000 запросить цену →	Spring, torsion
25	RC2-0697-000 запросить цену →	Plate, face-up shield
26	VS1-7177-004 запросить цену →	Connector, snap tight, bk
27	WG8-5624-000 запросить цену →	IC, photo interrupter (PS1)
28	RM1-3749-000 запросить цену →	Face-down roller assembly
29	RK2-1492-000 запросить цену →	Solenoid (SL2)
30	RM1-4062-000 запросить цену →	Cable, option interface
31	RM1-1497-000 запросить цену →	Delivery roller assembly
501	XB4-7401-005 запросить цену →	Screw, tapping, truss head, M4x

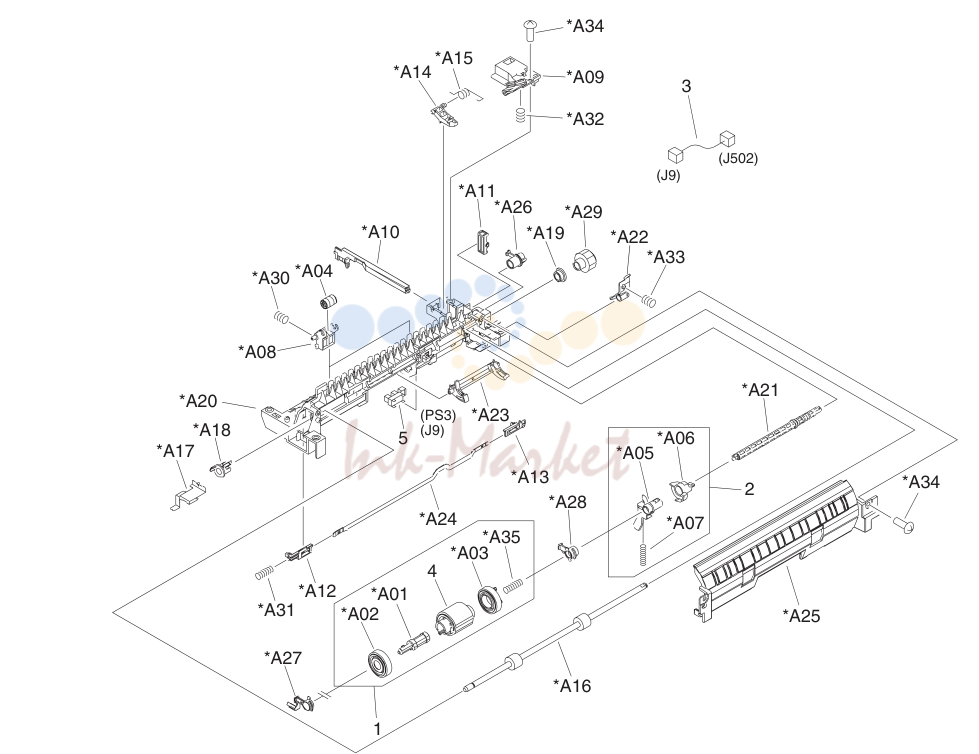

8. Tray 2 pickup assembly

№	Артикул	Описание
1	RM1-3763-000 запросить цену →	Tray 2 pickup roller assembly
2	RM1-3769-000 запросить цену →	Sensor-flag assembly
3	RM1-4060-000 запросить цену →	Cable, tray 2 sensor
4	RL1-1370-000 запросить цену →	Roller, tray 2 paper pickup
5	WG8-5624-000 запросить цену →	IC, photo interrupter (PS3)
