Hewlett Packard p2015 — каталог запчастей со схемами

Содержание

1. Assembly locations
2. Figure 8-4 Cartridge-door assembly
3. Internal assemblies
4. Figure 8-6 Internal components (2 of 4)
5. Figure 8-7 Internal components (3 of 4)
6. Figure 8-8 Internal components (4 of 4)
7. Figure 8-9 ECU assembly
8. Figure 8-12 Duplexing drive assembly
9. Figure 8-15 Duplexing assembly

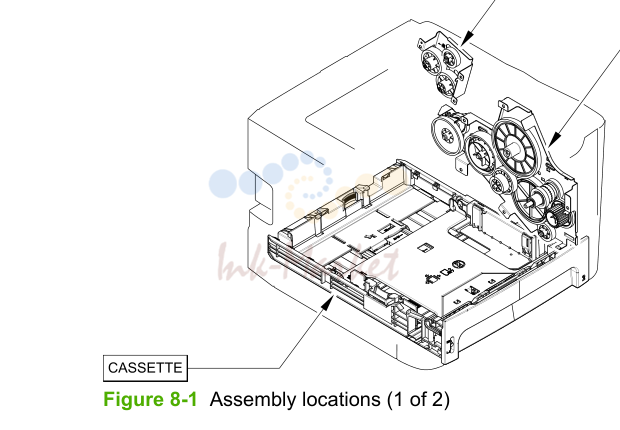

1. Assembly locations

№	Артикул	Описание
1	RM1-4272-000 запросить цену →	Top cover assembly
2	RL1-1529-000 запросить цену →	Left cover assembly
3	RC2-0332-000 запросить цену →	Cover, connector
4	RL1-1530-000 запросить цену →	Right cover assembly
5	RM1-4277-000 запросить цену →	Rear cover assembly (HP LJ P2015)
6	RM1-4270-000 запросить цену →	Rear cover assembly (HP LJ P2015d, P2015dn, and P2015x)
7	RC1-3794-000 запросить цену →	Label, stapler prohibition
8	RC2-0330-000 запросить цену →	Cover, front
9	RC2-0312-000 запросить цену →	Sheet, noise absorb
10	RC2-0311-000 запросить цену →	Sheet, noise absorb
11	RC2-0314-000 запросить цену →	Sheet, insulator

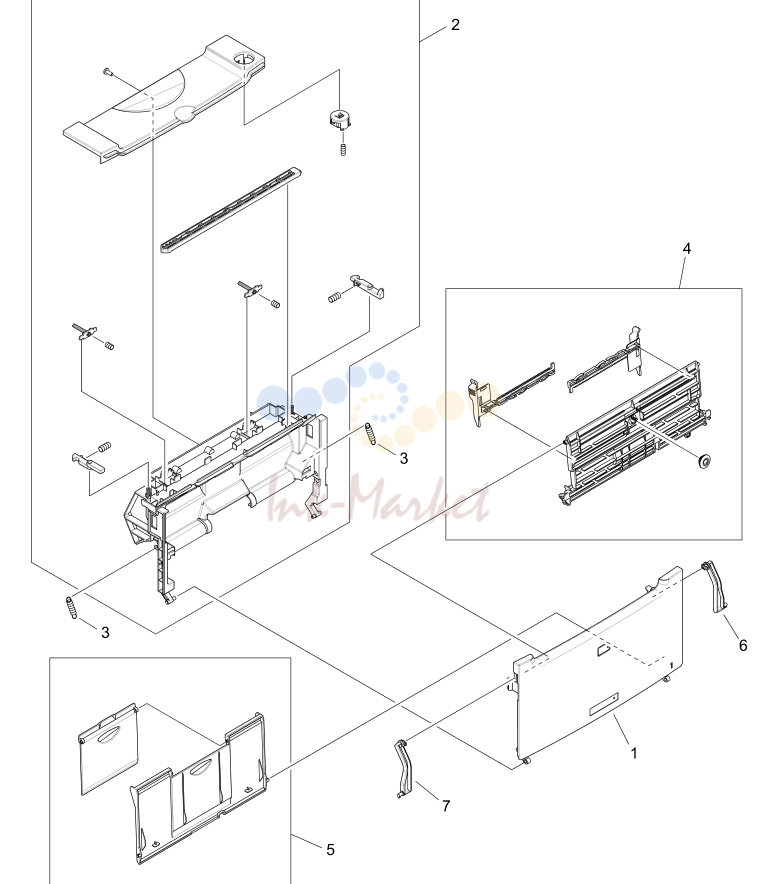

2. Figure 8-4 Cartridge-door assembly

№	Артикул	Описание
1	RM2-0407-000 запросить цену →	Cover, multipurpose
2	RM1-4267-000 запросить цену →	Inner cover assembly
3	RU5-2895-000 запросить цену →	Spring, tension
4	RM1-4268-000 запросить цену →	M.P. lifting-plate assembly
5	RM1-4269-000 запросить цену →	Expansion-tray assembly
6	RC2-0422-000 запросить цену →	Hinge, multipurpose, right
7	RC2-0421-000 запросить цену →	Hinge, multipurpose, left

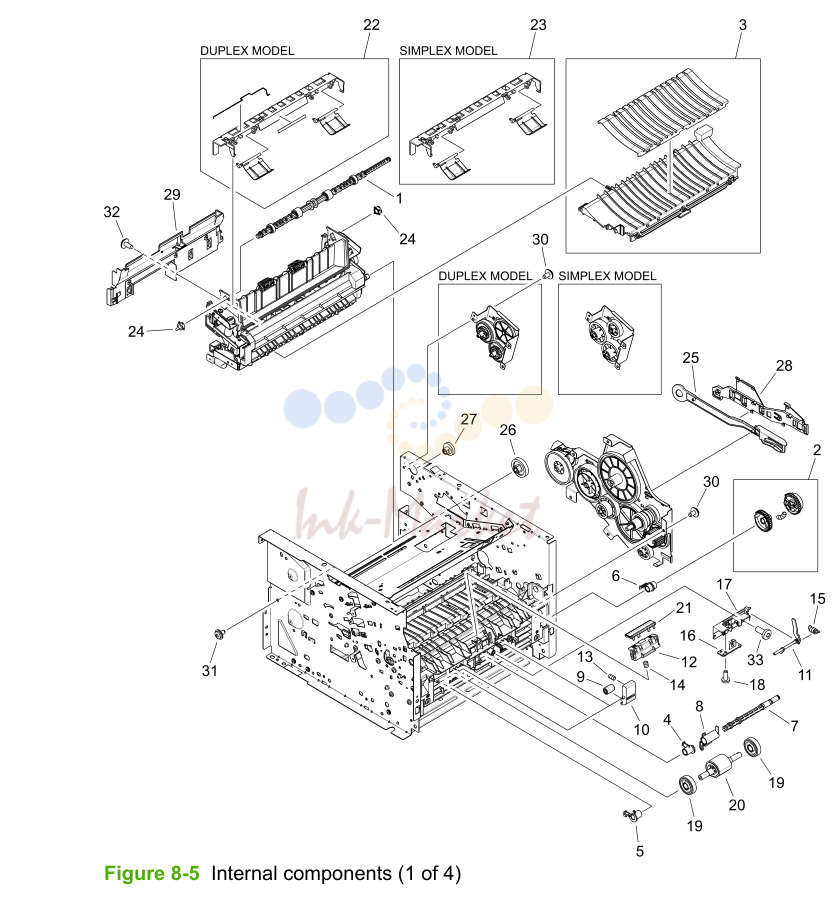

3. Internal assemblies

№	Артикул	Описание
1	RL1-0527-000 запросить цену →	Roller, face-down
2	RM1-1301-000 запросить цену →	Paper pick-up gear assembly
3	RM1-4263-000 запросить цену →	Paper-feed guide assembly
4	RB2-2895-000 запросить цену →	Bushing, right
5	RB2-2896-000 запросить цену →	Bushing, left
6	RB2-2897-000 запросить цену →	Bushing
7	RC1-3471-000 запросить цену →	Shaft, paper pick-up drive
8	RC1-3472-000 запросить цену →	Flag, paper-sensing
9	RC1-3481-000 запросить цену →	Roller, idler
10	RC1-3482-000 запросить цену →	Arm, idler roller
11	RC2-0415-000 запросить цену →	Flag, M.P. sensor
12	RC2-0419-000 запросить цену →	Base, separation pad
13	RU5-2323-000 запросить цену →	Spring, compression
14	RU5-2894-000 запросить цену →	Spring compression
15	RU5-2898-000 запросить цену →	Spring, tension
16	RM1-4162-000 запросить цену →	M.P. sensor PCB assembly
17	RC2-0414-000 запросить цену →	Holder, M.P. sensor
18	XB4-7300-809 запросить цену →	Screw, tap, binding head, M3x
19	RC1-3470-000 запросить цену →	Roller, paper pickup idler
20	RL1-0540-000 запросить цену →	Roller, paper pick-up
21	RL1-1524-000 запросить цену →	Pad, M.P. separation
22	RM1-4265-000 запросить цену →	Paper-retaining assembly (HP LJ P2015d, P2015dn, and
23	RM1-4276-000 запросить цену →	Paper retaining assembly (HP LJ P2015)
24	RC1-3665-000 запросить цену →	Bushing
25	RC1-3668-000 запросить цену →	Link, gear release
26	RU5-0331-000 запросить цену →	Gear, 29T
27	RU5-0332-000 запросить цену →	Gear, 19T
28	RC2-1569-000 запросить цену →	Guide, cable
29	RC2-0323-000 запросить цену →	Guide, reverse
30	XA9-1495-000 запросить цену →	Screw, RS, M3x
31	XA9-1503-000 запросить цену →	Screw, tap, M3x
32	XA9-1504-000 запросить цену →	Screw, RS, M3x
33	XB4-7401-005 запросить цену →	Screw, tapping, truss head, M4x

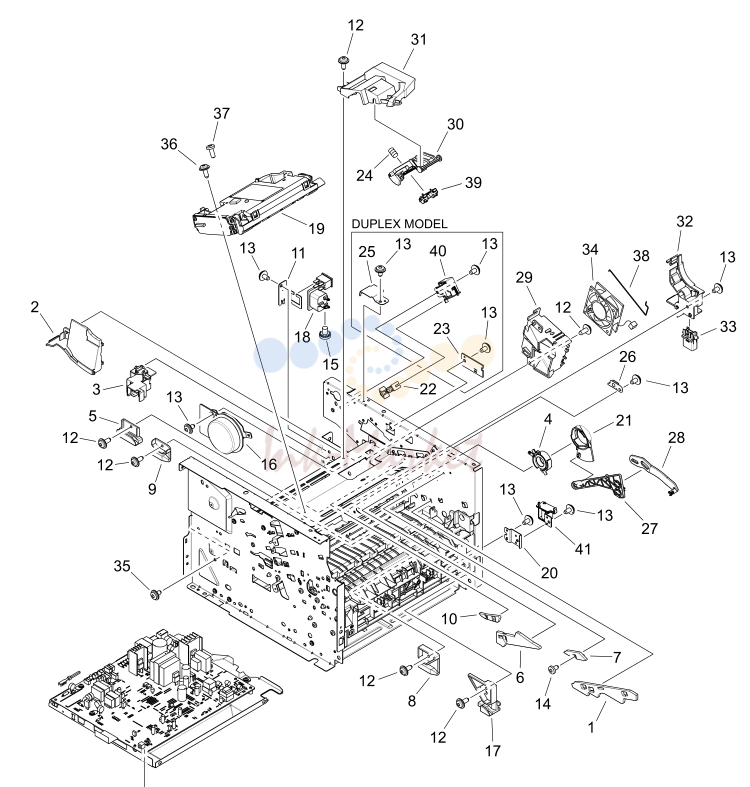

4. Figure 8-6 Internal components (2 of 4)

№	Артикул	Описание
1	RC2-0346-000 запросить цену →	Guide, cartridge, right lower
2	RC2-0351-000 запросить цену →	Duct
3	RC2-0397-000 запросить цену →	Guide, cable
4	RC2-0410-000 запросить цену →	Cam
5	RC2-0416-000 запросить цену →	Guide, cassette, right rear
6	RC2-0426-000 запросить цену →	Guide, cartridge, right upper
7	RC2-0428-000 запросить цену →	Guide, shutter, front
8	RC1-3456-000 запросить цену →	Guide, cassette, right center
9	RC1-3457-000 запросить цену →	Guide, cassette, right center
10	RC1-3535-000 запросить цену →	Guide, shutter, rear
11	RC1-3727-000 запросить цену →	Holder, switch
12	XA9-1504-000 запросить цену →	Screw, RS, M3x
13	XA9-1495-000 запросить цену →	Screw, RS, M3x6 (HP LJ P2015d, P2015dn, and P2015x)
13	XA9-1495-000 запросить цену →	Screw, RS, M3x6 (HP LJ P2015)
14	XA9-1561-000 запросить цену →	Screw, RS, M3x
15	XB2-7400-606 запросить цену →	Screw, toothed washer, M4x
16	RK2-1567-000 ✓ в наличии	Motor, DC
17	RL1-0517-000 запросить цену →	Guide, cassette, right front
18	RM1-4169-000 запросить цену →	Inlet/switch cable assembly
19	RM1-4262-000 запросить цену →	Scanner assembly
20	RC1-3459-000 запросить цену →	Plate, solenoid holder
21	RC1-3546-000 запросить цену →	Cam, right
22	RC1-3580-000 запросить цену →	Stopper
23	RM1-1262-000 запросить цену →	Duplex driver PCB assembly (HP LJ P2015d, P2015dn, and
24	RU5-2335-000 запросить цену →	Spring, compression
25	RC2-0347-000 запросить цену →	Shield, duplexing solenoid (HP LJ P2015d, P2015dn, and
26	RC2-1568-000 запросить цену →	Plate, grounding
27	RC2-0405-000 запросить цену →	Arm, cam
28	RC2-0406-000 запросить цену →	Arm, link
29	RC2-0349-000 запросить цену →	Holder, fan
30	RC2-0392-000 запросить цену →	Arm, tag
31	RC2-0354-000 запросить цену →	Duct
32	RC2-0396-000 запросить цену →	Holder, drawer connector
33	VS1-7258-007 запросить цену →	Connector, drawer
34	RK2-1589-000 запросить цену →	Fan
35	XA9-1503-000 запросить цену →	Screw, tap, M3x
36	XA9-1648-000 запросить цену →	Screw, tap, M3x
37	XB4-7300-809 запросить цену →	Screw, tap, binding head, M3x
38	RC2-0350-000 запросить цену →	Rod, grounding
39	RM1-4163-000 запросить цену →	Cable, memory tag
40	RK2-0420-000 ✓ в наличии	Solenoid (HP LJ P2015d, P2015dn, and P2015x)
41	RK2-0424-000 запросить цену →	Solenoid (HP LJ P2015)
202		Chapter 8 Parts and diagrams ENWW

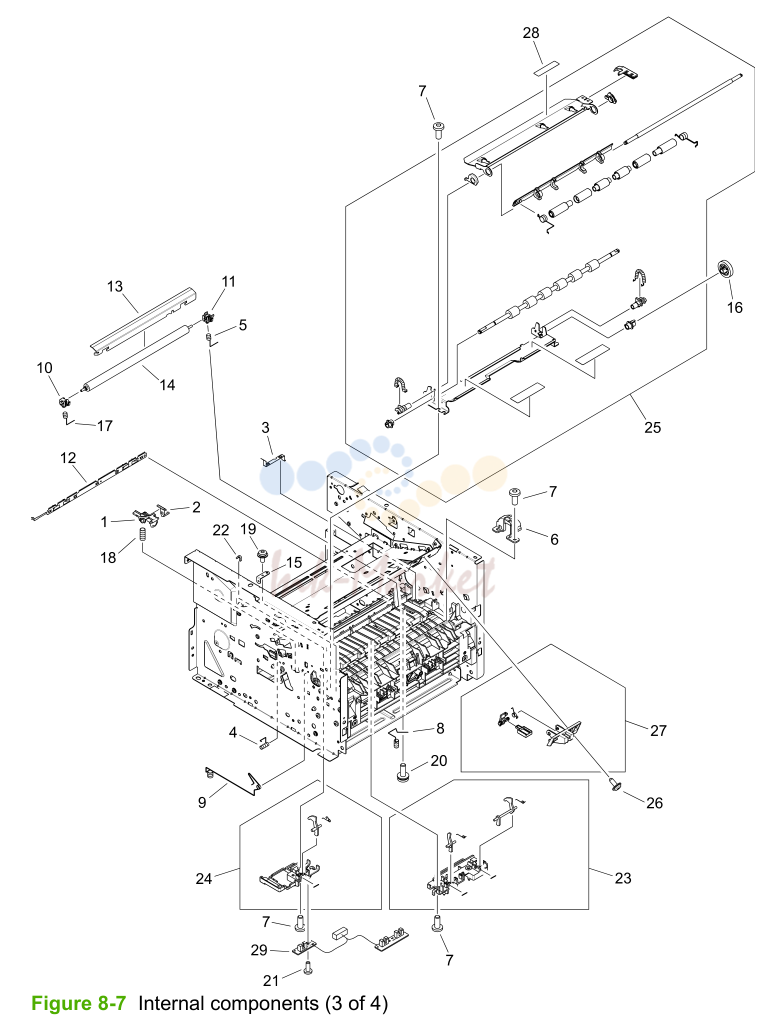

5. Figure 8-7 Internal components (3 of 4)

№	Артикул	Описание
1	RC1-3563-000 запросить цену →	Cover, drum
2	RC1-3565-000 запросить цену →	Plate, drum grounding
3	RC1-3698-000 запросить цену →	Plate, transfer grounding
4	RC1-3700-000 запросить цену →	Spring, grounding
5	RC1-3702-000 запросить цену →	Spring, transfer, right
6	RC1-3708-000 запросить цену →	Cover, registration gear
7	XB4-7401-005 запросить цену →	Screw, tapping, truss head, M4x
8	RC1-3736-000 запросить цену →	Spring, compression
9	RC2-0344-000 запросить цену →	Spring, contact
10	RC2-0356-000 запросить цену →	Bushing
11	RC2-0357-000 запросить цену →	Bushing
12	RC2-0358-000 запросить цену →	Eliminator, static charge
13	RC2-0359-000 запросить цену →	Guide, transfer front
14	RM1-4279-000 запросить цену →	Roller, transfer
15	RC2-0384-000 запросить цену →	Plate, registration grounding
16	RU5-0320-000 запросить цену →	Gear, 33T
17	RU5-2144-000 запросить цену →	Spring, compression
18	RU5-2338-000 запросить цену →	Spring, compression
19	XA9-1420-000 запросить цену →	Screw, with washer, M3x
20	XA9-1422-000 запросить цену →	Screw, with washer, M4x
21	XB4-7300-809 запросить цену →	Screw, tap, binding head, M3x
22	RC1-3695-000 запросить цену →	Sheet, registration damper
23	RM1-1283-000 запросить цену →	Top sensor assembly
24	RM1-4245-000 ✓ в наличии	Paper-width sensor assembly
25	RM1-4244-000 запросить цену →	Registration assembly
26	XA9-1504-000 запросить цену →	Screw, RS, M3x
27	RM1-1321-000 запросить цену →	Shutter link assembly
28	RC1-3796-000 запросить цену →	Label, transfer guide open
29	RM1-4159-000 запросить цену →	Paper-sensor PCB assembly

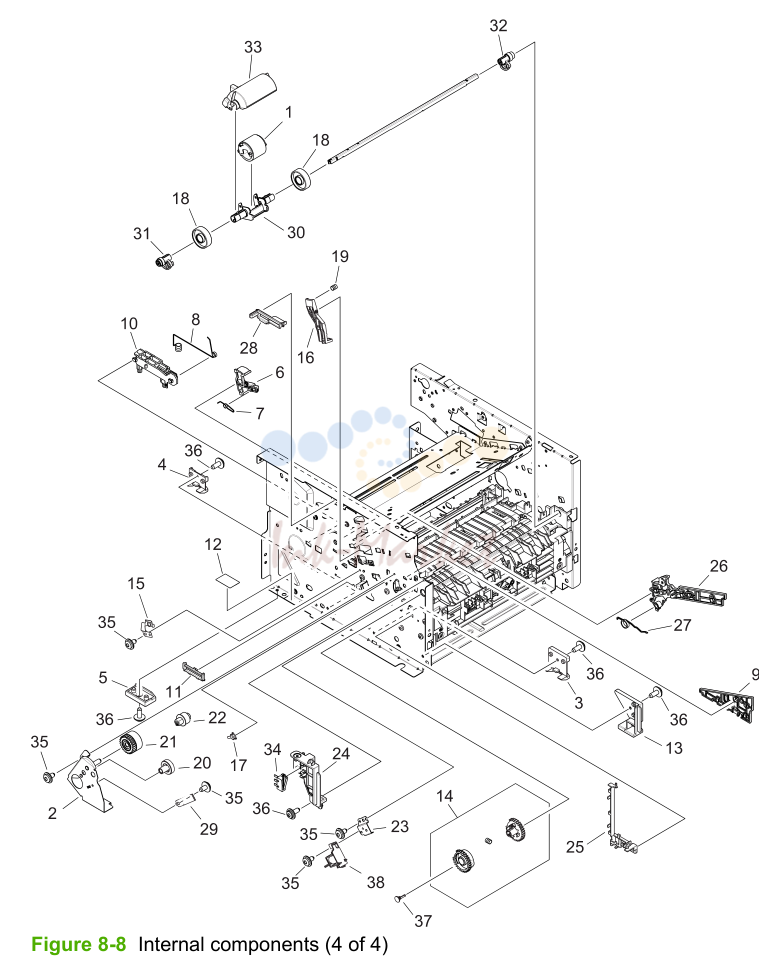

6. Figure 8-8 Internal components (4 of 4)

№	Артикул	Описание
1	RL1-1525-000 запросить цену →	Roller, M.P. paper pick-up
2	RL1-1531-000 запросить цену →	Side plate, M.P. drive
3	RC1-3461-000 запросить цену →	Guide, cassette, left center
4	RC1-3462-000 запросить цену →	Guide, cassette, left center
5	RC1-3463-000 запросить цену →	Guide, cassette, left rear
6	RC1-3542-000 запросить цену →	Lever, cartridge contact
7	RC1-3543-000 запросить цену →	Spring, torsion
8	RC1-3719-000 запросить цену →	Spring, contact
9	RC2-0339-000 запросить цену →	Guide, cartridge, left lower
10	RC2-0342-000 запросить цену →	Holder contact
11	RC2-0423-000 запросить цену →	Guide, F.F.C
12	RC2-1578-000 запросить цену →	Sheet, plate bottom
13	RL1-0518-000 запросить цену →	Guide, cassette, left front
14	RM1-4275-000 запросить цену →	Paper pick-up gear assembly
15	RC1-3541-000 запросить цену →	Plate, drum grounding
16	RC1-3561-000 запросить цену →	Arm lock
17	RC1-3562-000 запросить цену →	Bushing
18	RC1-0950-000 запросить цену →	Roller
19	RU5-2337-000 запросить цену →	Spring, compression
20	RU5-0927-000 запросить цену →	Gear, 19T
21	RU5-0928-000 запросить цену →	Gear, 26T
22	RU5-0929-000 запросить цену →	Gear, 14T
23	RC2-0334-000 запросить цену →	Holder, M.P. solenoid
24	RC2-0340-000 запросить цену →	Guide, cartridge font
25	RC2-0335-000 запросить цену →	Guide, M.P. cable
26	RC2-0425-000 запросить цену →	Guide, cartridge, left upper
27	RC2-0427-000 запросить цену →	Spring, torsion
28	RC2-0424-000 запросить цену →	Guide, F.F.C
29	RC1-0944-000 запросить цену →	Spring, grounding
30	RC2-0386-000 запросить цену →	Holder, paper pick-up roller
31	RC2-0387-000 запросить цену →	Cam, M.P., left
32	RC2-0388-000 запросить цену →	Cam, M.P., right
33	RC2-0420-000 запросить цену →	Cover, paper pick-up roller
34	RK2-0534-000 запросить цену →	Microswitch
35	XA9-1495-000 запросить цену →	Screw, RS, M3x
36	XA9-1504-000 запросить цену →	Screw, RS, M3x
37	RA0-1068-000 запросить цену →	Cap, continuity
38	RK2-1587-000 запросить цену →	Solenoid
208		Chapter 8 Parts and diagrams ENWW

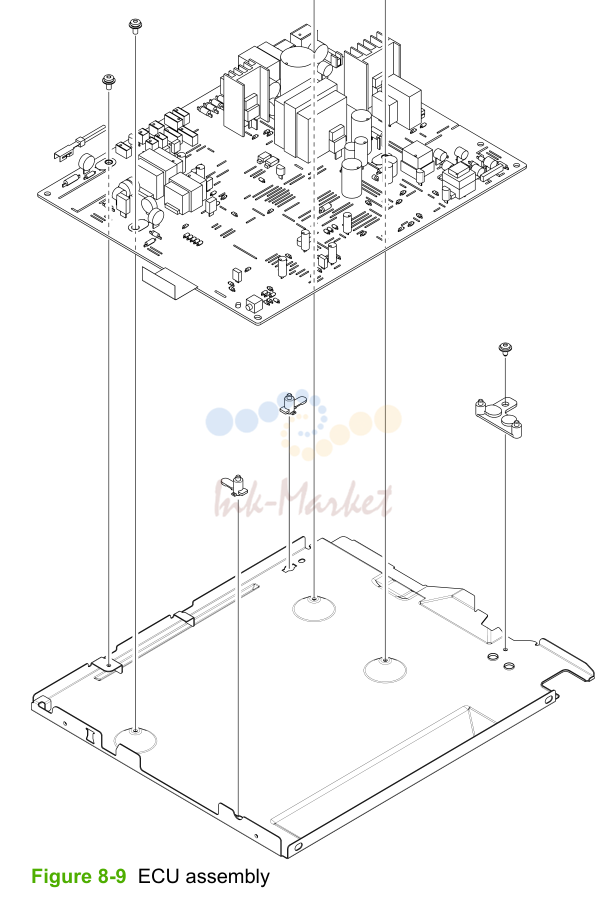

7. Figure 8-9 ECU assembly

№	Артикул	Описание
1	RA0-1090-000 запросить цену →	Spring, tension
2	RA0-1189-000 запросить цену →	Retainer, spring
3	RC1-3604-000 запросить цену →	Side plate, fixing, right
4	RC1-3605-000 запросить цену →	Side plate, fixing, left
5	RC1-3606-000 запросить цену →	Plate, fixing reinforcement
6	RC1-3607-000 запросить цену →	Guide, fixing, upper
7	RC1-3611-000 запросить цену →	Guide, paper separate, lower
8	RC1-3613-000 запросить цену →	Flag, paper delivery sensor
9	RC1-3614-000 запросить цену →	Spring, torsion
10	RC1-3615-000 запросить цену →	Bushing
11	RC1-3616-000 запросить цену →	Lever, pressure release, right
12	RC1-3617-000 запросить цену →	Lever, pressure release, left
13	RC1-3618-000 запросить цену →	Lever, pressure-release sensor, right
14	RC1-3619-000 запросить цену →	Lever, pressure release sensor, left
15	RC1-3622-000 запросить цену →	Flag, intertwine prevention
16	RC1-3623-000 запросить цену →	Plate, pressure, right
17	RC1-3624-000 запросить цену →	Plate, pressure, left
18	RC1-3625-000 запросить цену →	Spring, compression
19	RC1-3627-000 запросить цену →	Holder, leaf spring
20	RC1-3628-000 запросить цену →	Ring, conductive rubber
21	RC1-3633-000 запросить цену →	Roller, face-up
22	RM1-1251-000 запросить цену →	Delivery sensor PCB assembly
23	RU5-0330-000 запросить цену →	Gear, 17T
24	RC2-0295-000 запросить цену →	Frame, fixing
25	RC2-0296-000 запросить цену →	Guide, fixing entrance
26	RC2-0297-000 запросить цену →	Bushing
27	RC2-0298-000 запросить цену →	Bushing
28	RC2-0299-000 запросить цену →	Needle, fixing static charge
29	RC2-0429-000 запросить цену →	Holder, separate lower guide
30	RC2-0300-000 запросить цену →	Cover, fixing
31	RC2-0431-000 запросить цену →	Sheet, fixing bottom
32	RU5-2901-000 запросить цену →	Spring, compression
33	XA9-1422-000 запросить цену →	Screw, with washer, M4x
34	XA9-1503-000 запросить цену →	Screw, tap, M3x
35	XB4-7300-809 запросить цену →	Screw, tap, binding head, M3x
36	RM1-1291-000 запросить цену →	Delivery frame assembly
37	RC2-0303-000 запросить цену →	Roller, pressure
38	RM1-4249-000 запросить цену →	Film guide assembly (110 V)
39	RM1-4250-000 запросить цену →	Film guide assembly (220 V)
216		Chapter 8 Parts and diagrams ENWW

8. Figure 8-12 Duplexing drive assembly

№	Артикул	Описание
1	RC1-3483-000 запросить цену →	Cassette body assembly
2	RM1-4252-000 запросить цену →	Cassette cover assembly
3	RM1-1295-000 запросить цену →	Back end limit assembly
4	RL1-0522-000 запросить цену →	Plate, lifter
5	RM1-1296-000 запросить цену →	Left paper side-end assembly
6	RM1-1297-020 запросить цену →	Right paper side-end assembly
7	RM1-1298-000 запросить цену →	Separation pad assembly
8	XB4-7401-005 запросить цену →	Screw, M4x
9	RC1-3489-000 запросить цену →	Spring, compression
10	RU5-0328-000 запросить цену →	Gear, 10T
11	RC1-3492-000 запросить цену →	Spring, grounding
12	RU5-2324-000 запросить цену →	Spring, tension
13	RC1-3490-000 запросить цену →	Lock, lifter plate
14	RC1-4198-000 запросить цену →	Stopper, claw
15	RC1-3508-000 запросить цену →	Stopper, cassette left
16	RU5-2327-000 запросить цену →	Spring, compression
17	RC1-3507-000 запросить цену →	Stopper, cassette right

9. Figure 8-15 Duplexing assembly

№	Артикул	Описание
1	RM1-4273-000 запросить цену →	ECU assembly (110 V)
1	RM1-4274-000 запросить цену →	ECU assembly (220 V)
2	RM1-1262-000 запросить цену →	Duplex driver PCB assembly (HP LJ P2015d, P2015dn, and
