Содержание
- 1. Assembly locations
- 2. Covers
- 3. Duplex model
- 4. Internal assemblies
- 5. Internal assemblies (2 of 3)
- 6. Internal assemblies (3 of 3)
- 7. PCAs

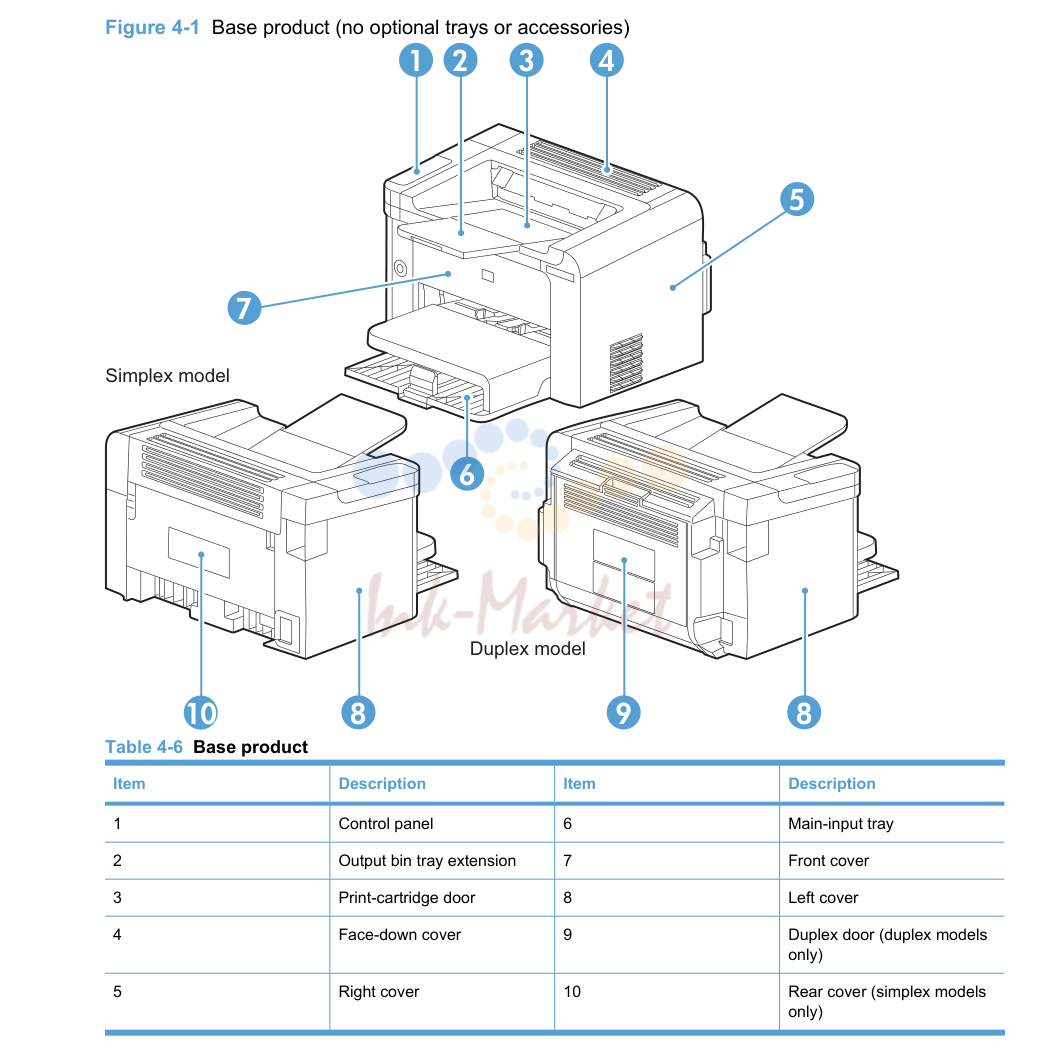

1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Control panel 6 Main-input tray | ||
| 2 | Output bin tray extension 7 Front cover | ||
| 3 | Print-cartridge door 8 Left cover | ||
| 4 | Face-down cover 9 Duplex door (duplex models | ||
| 5 | Right cover 10 Rear cover (simplex models |

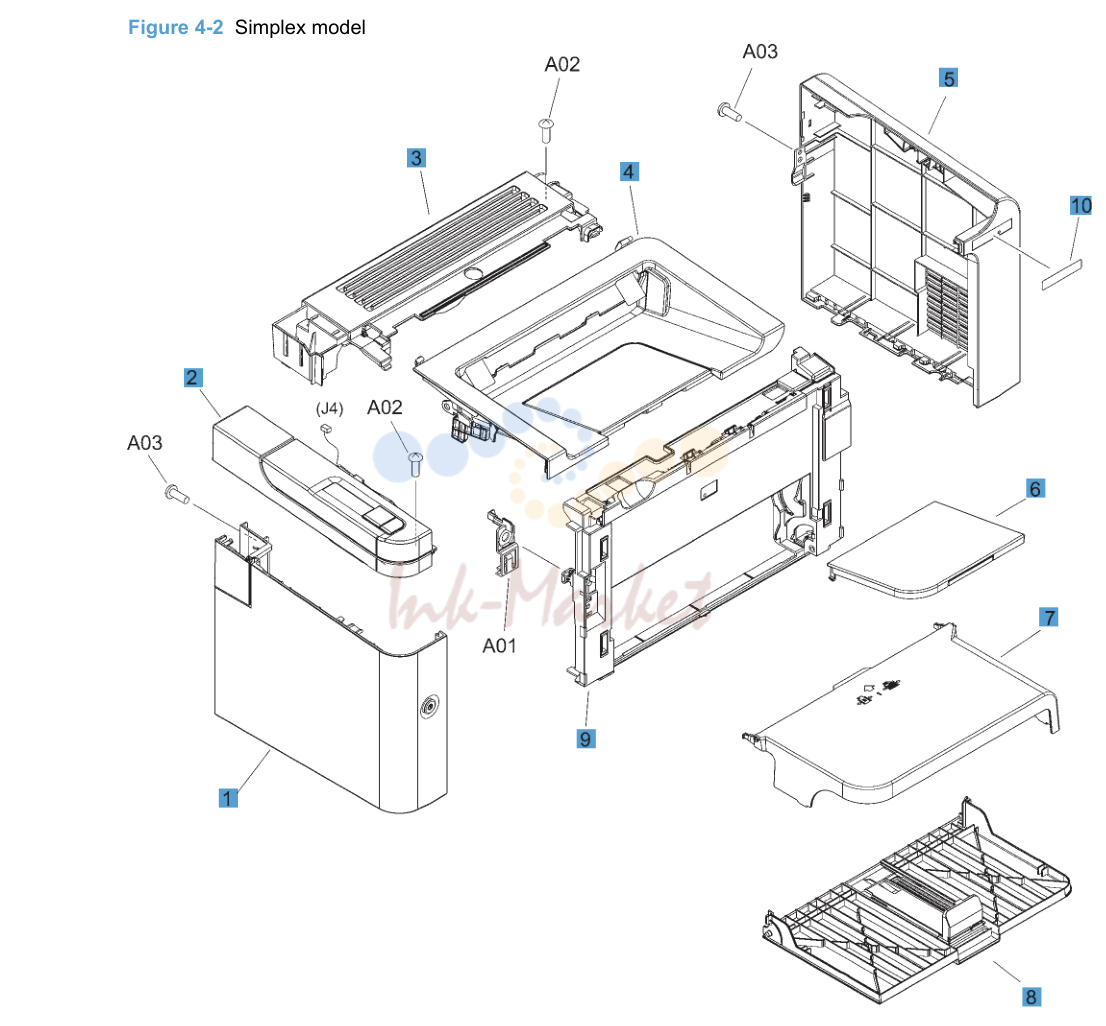

2. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7533-000CN запросить цену → | Left cover | |
| 2 | RM1-7530-000CN запросить цену → | Control-panel assembly | |
| 3 | RC2-9464-000CN запросить цену → | Cover, face-down | |
| 4 | RM1-7528-000CN запросить цену → | Cartridge door | |
| 5 | RC2-9462-000CN запросить цену → | Cover, right | |
| 6 | RM1-7499-000CN запросить цену → | Paper delivery tray | |
| 7 | RC2-9582-000CN запросить цену → | Cover, dust | |
| 8 | RM1-7535-000CN запросить цену → | Paper pickup tray | |
| 9 | RL1-2871-000CN запросить цену → | Cover, front | |
| 10 | RC3-0623-000CN запросить цену → | Plate, name |
3. Duplex model
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7532-000CN запросить цену → | Left cover | |
| 2 | RM1-7529-000CN запросить цену → | Control-panel assembly | |
| 3 | RC2-9436-000CN запросить цену → | Cover, face-down | |
| 4 | RM1-7527-000CN запросить цену → | Cartridge door | |
| 5 | RC2-9458-000CN запросить цену → | Cover, right | |
| 6 | RM1-7498-000CN запросить цену → | Paper delivery tray | |
| 7 | RC2-9578-000CN запросить цену → | Cover, dust | |
| 8 | RM1-7534-000CN запросить цену → | Paper pickup tray | |
| 9 | RL1-2870-000CN запросить цену → | Cover, front | |
| 10 | RM1-7526-000CN запросить цену → | Duplexing door assembly | |
| 11 | RC3-0622-000CN запросить цену → | Plate, name |

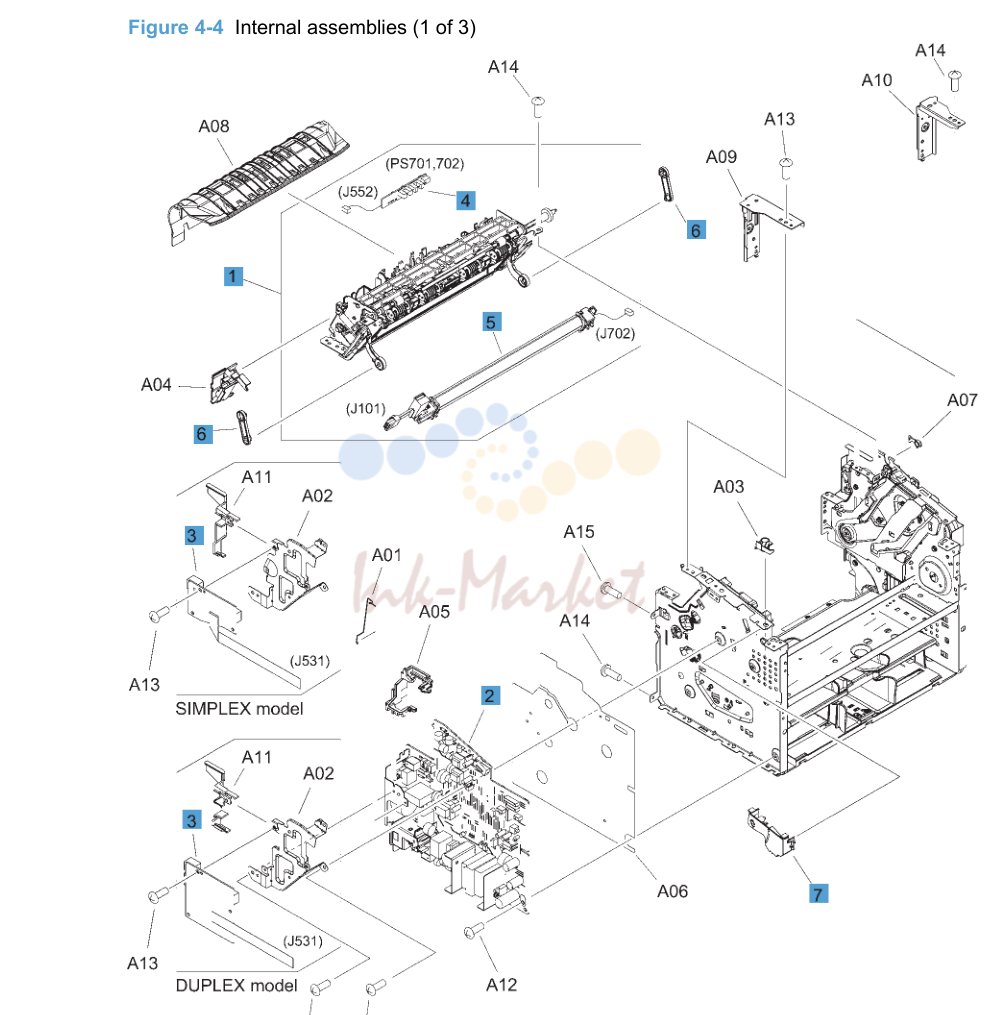

4. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7546-000CN запросить цену → | Fuser assembly (110 V) | |
| 1 | RM1-7547-000CN запросить цену → | Fuser assembly (220 V) | |
| 2 | RM1-7615-000CN запросить цену → | Engine controller PCA (110 V) | |
| 2 | RM1-7616-000CN запросить цену → | Engine controller PCA (220 V) | |
| 3 | RM1-7622-000CN запросить цену → | Formatter PCA, simplex model | |
| 3 | RM1-7623-000CN запросить цену → | Formatter PCA, duplex model | |
| 4 | RM1-7440-000CN запросить цену → | Delivery sensor PCA assembly | |
| 5 | RM1-7541-000CN запросить цену → | Fuser film assembly (110 V) | |
| 5 | RM1-7542-000CN запросить цену → | Fuser film assembly (220 V) | |
| 6 | RC2-9512-000CN запросить цену → | Link, pressure release | |
| 7 | RM1-7531-000CN запросить цену → | Switch lever assembly |

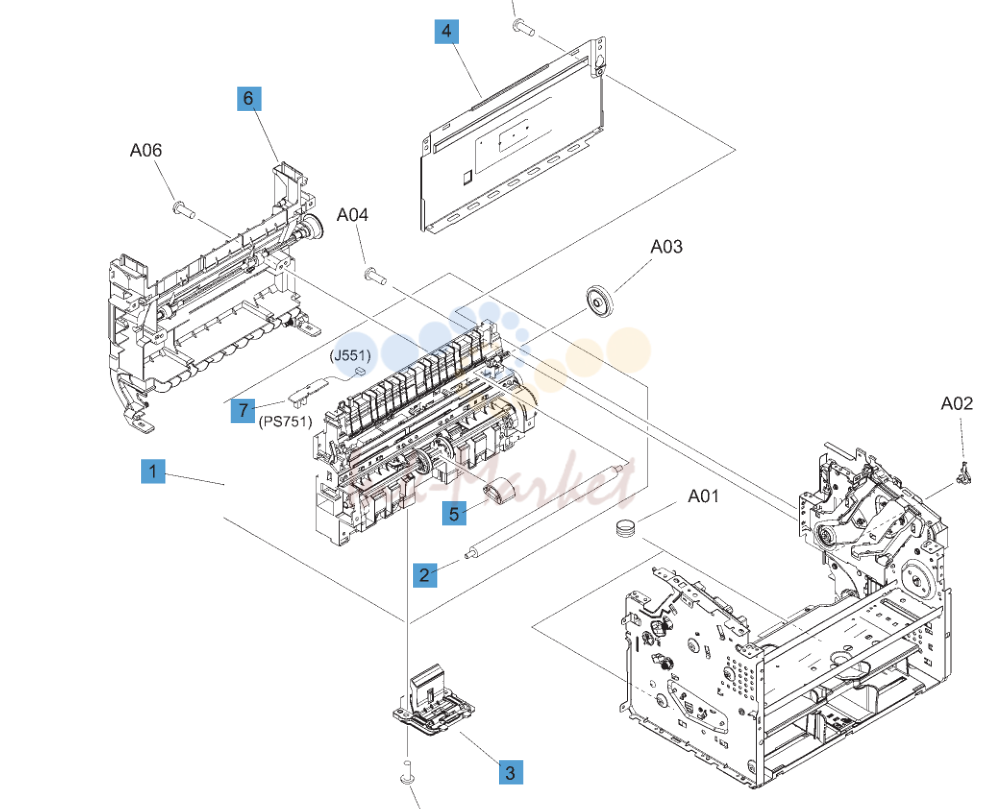

5. Internal assemblies (2 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7517-000CN запросить цену → | Paper pickup assembly, simplex model | |
| 1 | RM1-7516-000CN запросить цену → | Paper pickup assembly, duplex model | |
| 2 | RM1-4023-000CN запросить цену → | Transfer roller | |
| 3 | RM1-4227-000CN запросить цену → | Separation pad | |
| 4 | RC2-9583-000CN запросить цену → | Panel, rear, simplex model | |
| 5 | RL1-1497-000CN запросить цену → | Roller, pickup | |
| 6 | RM1-7525-000CN запросить цену → | Duplex frame assembly, duplex model | |
| 7 | RM1-7618-000CN запросить цену → | Paper pickup sensor PCA assembly |

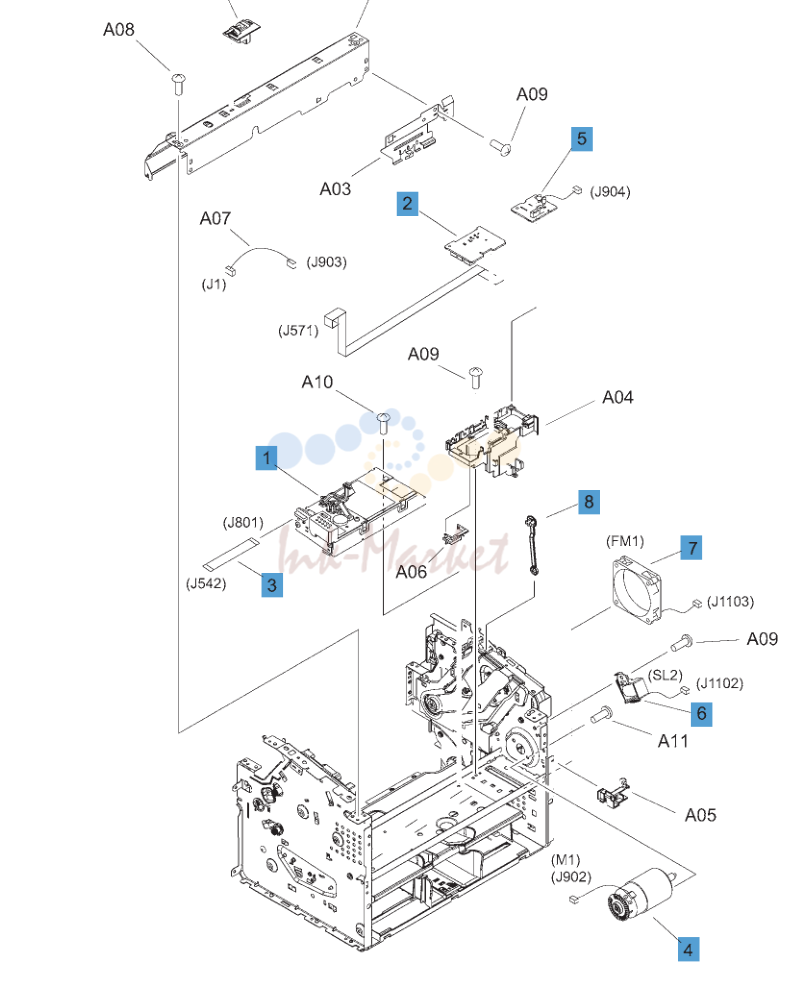

6. Internal assemblies (3 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7561-000CN запросить цену → | Laser/scanner assembly, simplex model | |
| 1 | RM1-7560-000CN запросить цену → | Laser/scanner assembly, duplex model | |
| 2 | RM1-7619-000CN запросить цену → | Motor PCA | |
| 3 | RM1-7739-000CN запросить цену → | Cable, flat | |
| 4 | RM1-7544-000CN запросить цену → | Motor, DC24V | |
| 5 | RM1-7620-000CN запросить цену → | Duplex PCA, duplex model | |
| 6 | RK2-0420-000CN запросить цену → | Solenoid, duplex model | |
| 7 | RK2-3238-000CN запросить цену → | Fan, duplex model | |
| 8 | RC2-9425-000CN запросить цену → | Link, cartridge door |

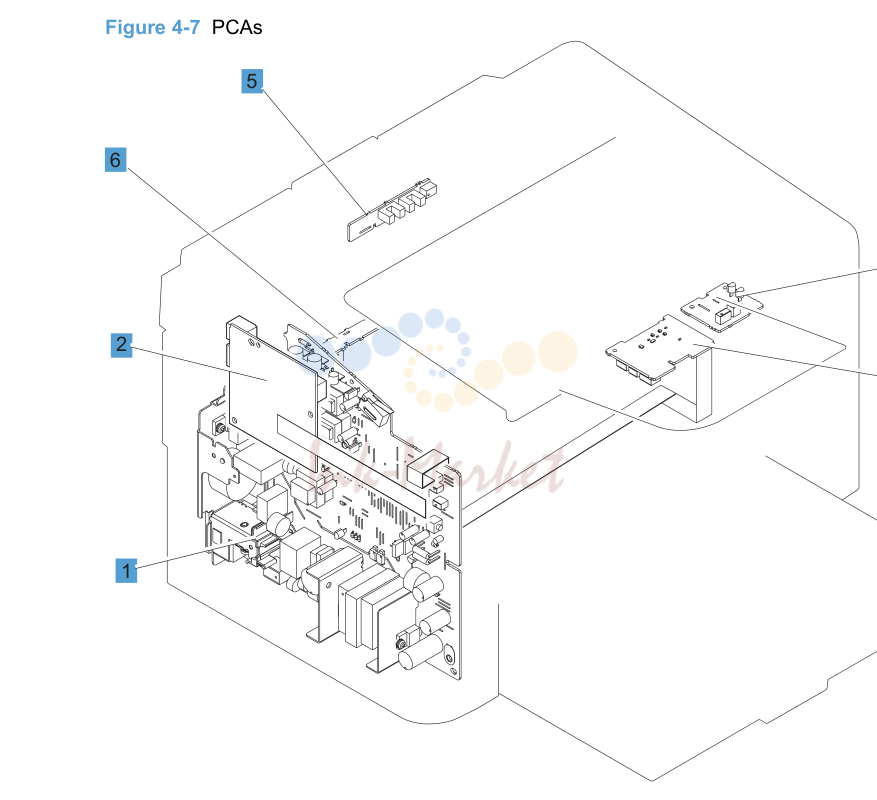

7. PCAs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7615-000CN запросить цену → | Engine controller PCA (110 V) | |
| 1 | RM1-7616-000CN запросить цену → | Engine controller PCA (220 V) | |
| 2 | RM1-7622-000CN запросить цену → | Formatter PCA, simplex model | |
| 2 | RM1-7623-000CN запросить цену → | Formatter PCA, duplex model | |
| 3 | RM1-7502-000CN запросить цену → | Motor, DC24V | |
| 4 | RM1-7620-000CN запросить цену → | Duplex PCA, duplex model | |
| 5 | RM1-7440-000CN запросить цену → | Delivery sensor PCA assembly | |
| 6 | RM1-7618-000CN запросить цену → | Paper pickup sensor PCA assembly |
