Содержание
- 1. Assembly 1: Covers
- 2. Assembly 1: Covers (continued)
- 3. Assembly 2: Frame
- 4. Assembly 2: Frame (continued)
- 5. Assembly 3: Printhead
- 6. Assembly 5: Paper Feed - Multipurpose Unit
- 7. Assembly 6: Paper Feed - Alignment
- 8. Assembly 7: Paper Feed - Output
- 9. Assembly 8: Integrated Paper Tray - 500 Sheet
- 10. Assembly 9: Main Drive
- 11. Assembly 10: Developer Drive
- 12. Assembly 11: Hot Roll Fuser
- 13. Assembly 11: Hot Roll Fuser (continued)

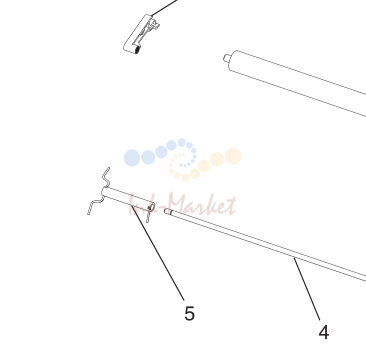

- 14. Assembly 12: Transfer

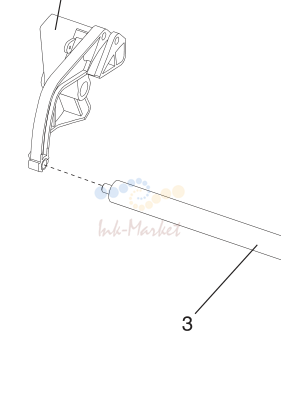

- 15. Assembly 13: Charging
- 16. Assembly 14: Electronics
- 17. Assembly 14: Electronics (continued)
- 18. Assembly 14: Electronics (continued)
- 19. Assembly 14: Electronics (continued)

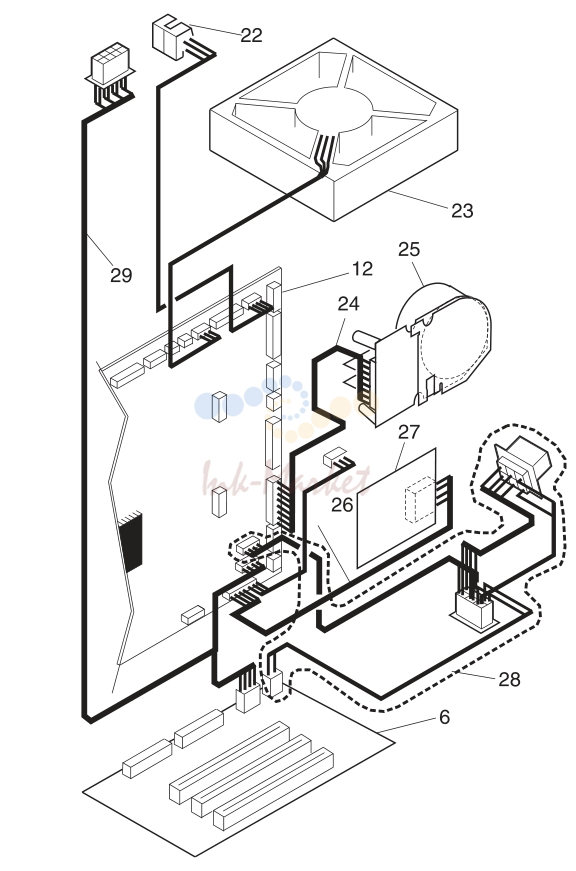

- 20. Assembly 14: Electronics (continued)

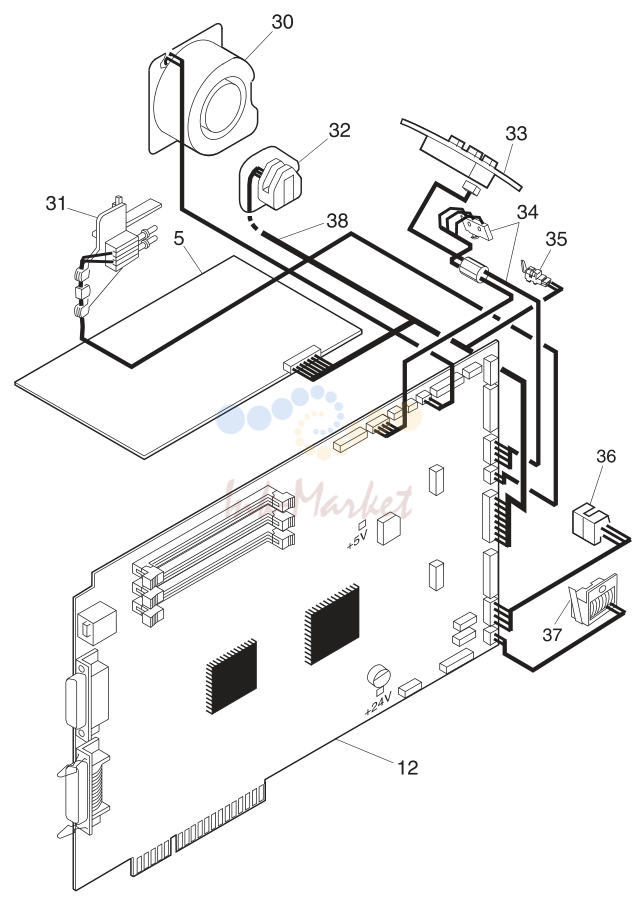

- 21. Assembly 14: Electronics (continued)
- 22. Assembly 14: Electronics (continued)
- 23. Assembly 14: Electronics (continued)
- 24. Assembly 15: 250-Sheet Tray (continued)
- 25. Assembly 15: 250-Sheet Tray (continued)
- 26. Assembly 16: 500-Sheet Tray
- 27. Assembly 16: 500-Sheet Tray (continued)
- 28. Assembly 17: Duplex
- 29. Assembly 17: Duplex (continued)
- 30. Assembly 17: Duplex (continued)
- 31. Assembly 18: Output Expander
- 32. Assembly 18: Output Expander (continued)

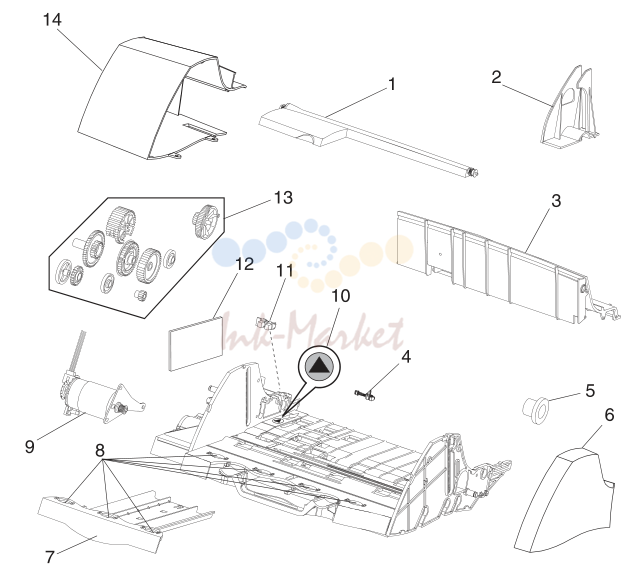

- 33. Assembly 19: Envelope Feeder
- 34. Assembly 19: Envelope Feeder (continued)
- 35. Assembly 20: High-Capacity Feeder
- 36. Assembly 20: High-Capacity Feeder (continued)
- 37. Assembly 20: High-Capacity Feeder (continued)
- 38. Assembly 20: High-Capacity Feeder (continued)
- 39. Assembly 20: High-Capacity Feeder (continued)

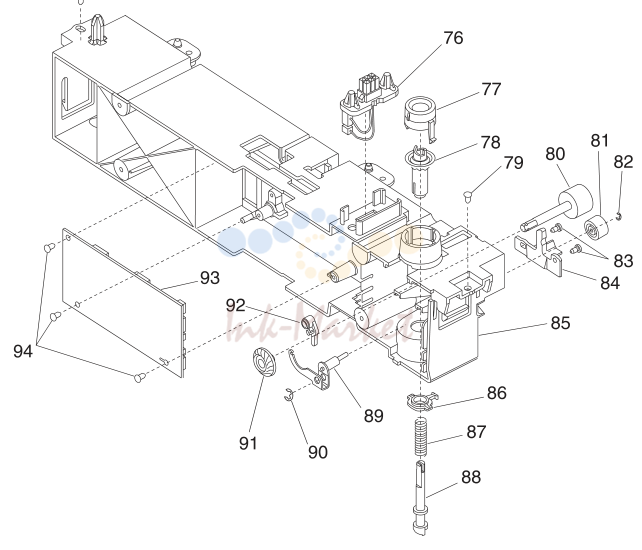

- 40. Assembly 20: High-Capacity Feeder (continued)
- 41. Assembly 20: High-Capacity Feeder (continued)
- 42. Assembly 21: Kiosk - Vertical Paper Adapter
- 43. Assembly 22: Kiosk - Horizontal Paper Adapter
- 44. Assembly 23: High-Capacity Output Stacker
- 45. Assembly 23: High-Capacity Output Stacker (cont’d)
- 46. Assembly 23: High-Capacity Output Stacker (cont’d)
- 47. Assembly 24: 5-Bin Mailbox
- 48. Assembly 24: 5-Bin Mailbox (continued)
- 49. Assembly 25: StapleSmart Finisher
- 50. Assembly 25: StapleSmart Finisher (continued)
- 51. Assembly 25: StapleSmart Finisher (continued)
- 52. Assembly 25: StapleSmart Finisher (continued)

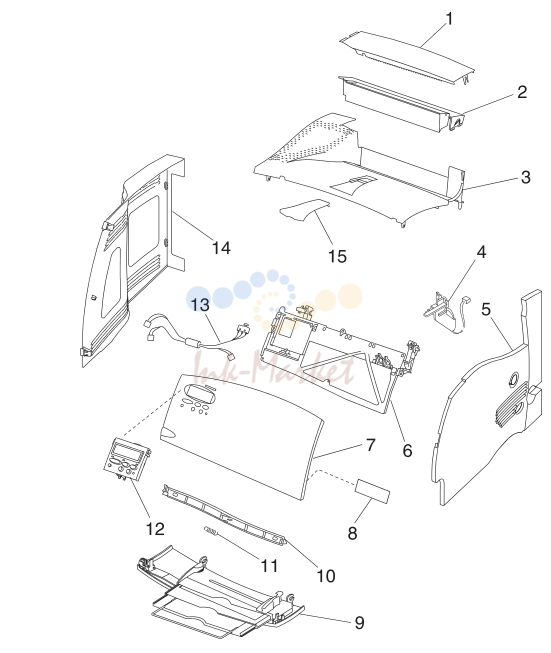

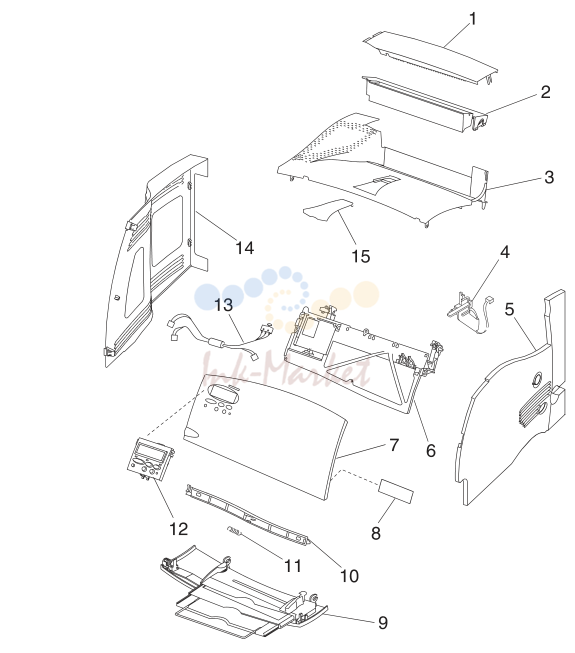

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 99A1512 запросить цену → | 1 Cover Assembly, Redrive Cap | |
| 1-2 | 99A1508 запросить цену → | 1 Cover, Fuser Wick Assembly | |
| 1-3 | 99A1507 запросить цену → | 1 Cover Asm, Laser 500 Output | |
| 1-4 | 99A2471 запросить цену → | 1 Contact Asm, Smart Cartridge | |
| 1-5 | 99A2482 запросить цену → | 1 Cover, RIght Side 520/52n | |
| 1-5 | 99A1505 запросить цену → | 1 Cover, Right Side 722/72n | |
| 1-6 | 99A2433 запросить цену → | 1 Hinge Assembly, Upper Front Cover | |
| 1-7 | 99A2415 запросить цену → | 1 Kit, Upper Front Cover with Labels 520/52n | |
| 1-7 | 99A2416 запросить цену → | 1 Kit, Upper Front Cover with Lables 722/72n |
2. Assembly 1: Covers (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-8 | 99A0007 запросить цену → | 1 Label, TLI/ID/Serial No. - Blank | |
| 1-9 | 99A1511 запросить цену → | 1 Cover Assembly, Lower Front | |
| 1-10 | 99A1502 запросить цену → | 1 Latch, Upper Cover | |
| 1-11 | 99A0004 запросить цену → | 1 Spring, Latch | |
| 1-12 | 99A1501 запросить цену → | 1 Operator Panel Assembly | |
| 1-13 | 99A2414 запросить цену → | 1 Switch, Cover Open w/Operator Panel | |
| 1-14 | 99A1510 запросить цену → | 1 Cover, Left Door | |
| 1-15 | 99A1587 запросить цену → | 1 Support, Paper |

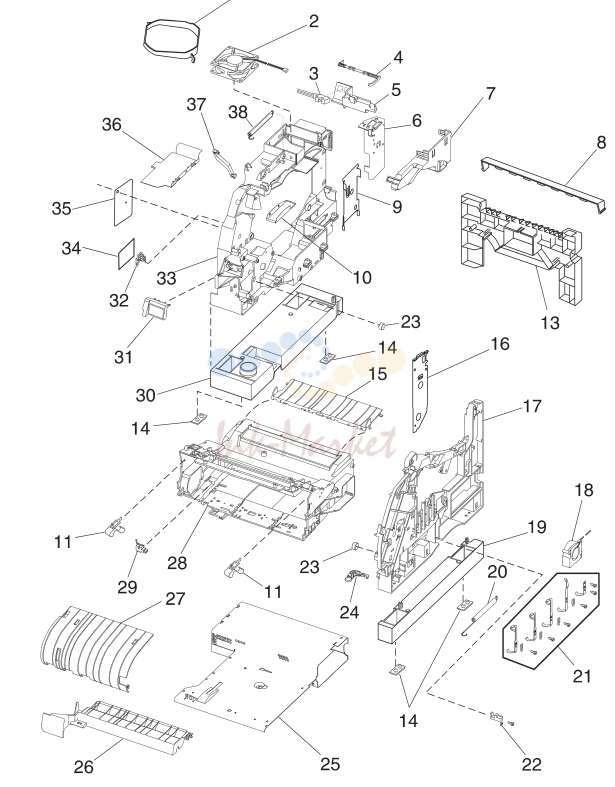

3. Assembly 2: Frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 99A1592 запросить цену → | 1 Shroud, Fan | |
| 2-2 | 99A2441 запросить цену → | 1 Fan, Main | |
| 2-3 | 99A2443 запросить цену → | 1 Sensor, Standard Bin Level | |
| 2-4 | 99A1580 запросить цену → | 1 Flag, Output Paper Level | |
| 2-5 | 99A1879 запросить цену → | 1 Bracket, Level Sensor | |
| 2-6 | 99A1516 запросить цену → | 1 Duct, 500 Left Stacker | |
| 2-7 | 99A0867 запросить цену → | 1 Duct, Main Body | |
| 2-8 | 99A1832 запросить цену → | 1 Guide, Extension 500 Input | |
| 2-9 | 99A1662 запросить цену → | 1 Support, Left Lower Stacker | |
| 2-10 | 99A0113 запросить цену → | 1 Pan, Drip ITC | |
| 2-11 | 99A1924 запросить цену → | 2 Spring, Cartridge Hold Down | |
| 2-13 | 99A1519 запросить цену → | 1 Extension, 500 Input | |
| 2-14 | 99A0058 запросить цену → | 4 Pad, Machine Mounting | |
| 2-15 | 99A1588 запросить цену → | 1 Transfer Plate Assembly | |
| 2-16 | 99A1968 запросить цену → | 1 Support, Right Stacker Plate | |
| 2-17 | 99A1535 запросить цену → | 1 Right Sideframe | |
| 2-18 | 99A2484 запросить цену → | 1 Fan, Cartridge 722/72n | |
| 2-19 | 99A1518 запросить цену → | 1 Frame Extension, Right 500 Internal | |
| 2-20 | 99A0028 запросить цену → | 1 Spring, Tray Bias | |
| 2-21 | 1 Contact Kit PP 99A0585 | ||
| 3 | o Contact, Doctor Blade/TAR/Developer Roll | ||
| 1 | o Contact, PC Drum | ||
| 1 | o Contact, Charge Roll | ||
| 4 | o Block, Contact Mounting | ||
| 5 | o Screw, Contact Mounting |
4. Assembly 2: Frame (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-22 | 99A0466 запросить цену → | 1 Sensor, Toner Cartridge Level | |
| 2-23 | 99A0039 запросить цену → | 2 Roller, Developer Support | |
| 2-24 | 99A0026 запросить цену → | 1 Tray Bias Arm Assembly | |
| 2-25 | 99A1522 запросить цену → | 1 Pan, Center Assembly | |
| 2-26 | 99A1525 запросить цену → | 1 Deflector, Upper PF | |
| 2-27 | 99A1888 запросить цену → | 1 Kit, Inner Deflector | |
| 2-28 | 99A2418 запросить цену → | 1 Frame, EP Module | |
| 2-29 | 99A0053 запросить цену → | 1 Sensor, Input | |
| 2-30 | 99A1517 запросить цену → | 1 Frame Extension, Left 500 Internal | |
| 2-31 | 99A0549 запросить цену → | 1 Shield, ESD Assembly with label | |
| 2-32 | 99A0063 запросить цену → | 1 Spring, Switch Activate | |
| 2-33 | 99A2417 запросить цену → | 1 Left Side Frame Assembly | |
| 2-34 | 99A0128 запросить цену → | 1 Board, Input Tray (ITC) | |
| 2-35 | 99A2445 запросить цену → | 1 Guard, Gear | |
| 2-36 | 99A0899 запросить цену → | 1 Pan, Motor Drip | |
| 2-37 | 99A0567 запросить цену → | 1 Link, Gear Release | |
| 2-38 | 99A0556 запросить цену → | 1 Spring, Counterbalance |

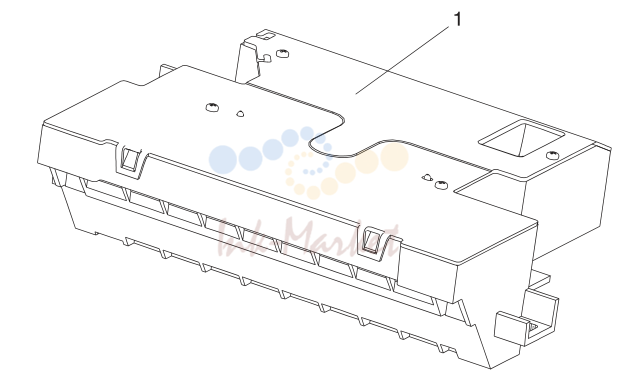

5. Assembly 3: Printhead
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 99A0060 запросить цену → | 1 Sensor, Paper Out Internal Tray | |
| 4-2 | 99A2444 запросить цену → | 1 Pick Arm Assembly (500) | |
| 4-3 | 99A0070 запросить цену → | 2 Pick Rolls | |
| 4-4 | 99A1616 запросить цену → | 1 Flag, Paper Out 500 Tray | |
| 4-5 | 99A1930 запросить цену → | 1 Spring, Bellcrank Internal |

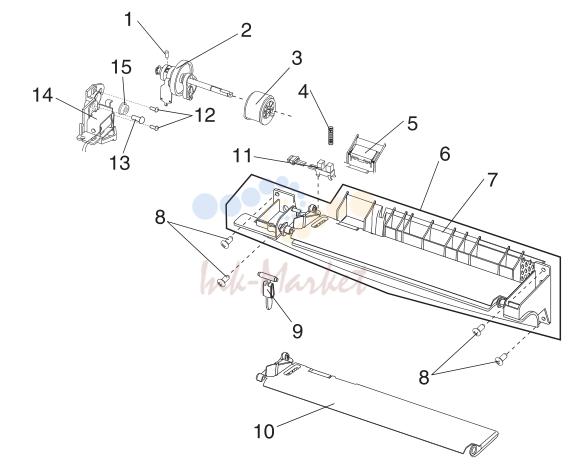

6. Assembly 5: Paper Feed - Multipurpose Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 99A0075 запросить цену → | 1 Screw, Socket Set M4X5 mm | |
| 5-2 | 99A2436 запросить цену → | 1 Arm Assembly, MPT | |
| 5-3 | 99A0076 запросить цену → | 1 Pick Roll Assembly | |
| 5-4 | 99A0081 запросить цену → | 1 Spring Assembly, Separator | |
| 5-5 | 99A0083 запросить цену → | 1 MPT Pad Assembly Kit | |
| 5-6 | 99A2439 запросить цену → | 1 Deflector Assembly, MPT | |
| 5-7 | 99A1531 запросить цену → | 1 Deflector, Lower | |
| 5-8 | 2 Screw, Lower Deflector Mounting 8 mm | ||
| 5-8 | 2 Screw, Lower Deflector Mounting 12 mm | ||
| 5-9 | 99A0084 запросить цену → | 1 Flag, MPT Paper Out | |
| 5-10 | 99A0082 запросить цену → | 1 Plate Assembly, MPT | |
| 5-11 | 99A2440 запросить цену → | 1 Sensor, MPT Paper Out | |
| 5-12 | 99A0073 запросить цену → | 2 Screw, Damper | |
| 5-13 | 1 Screw, Frame Mounting | ||
| 5-14 | 99A2438 запросить цену → | 1 Solenoid, MPT | |
| 5-15 | 99A0074 запросить цену → | 2 Bushing, Pick Roll Shaft |

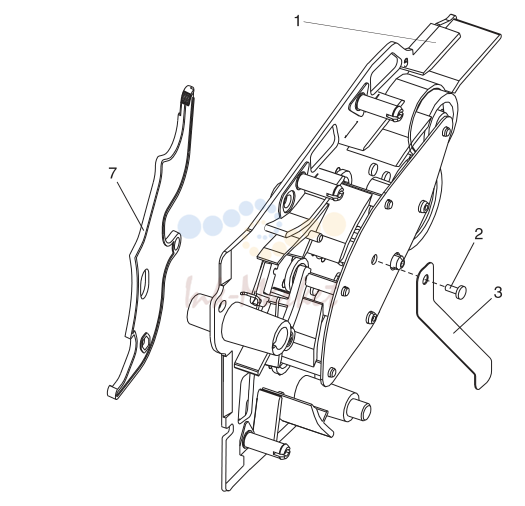

7. Assembly 6: Paper Feed - Alignment
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 99A0089 запросить цену → | 1 Alignment Assembly Paper Feed | |
| 6-2 | 99A1953 запросить цену → | 1 Screw, Reference Ground Clip | |
| 6-3 | 99A0490 запросить цену → | 1 Clip, Reference Ground | |
| 6-4 | 99A0492 запросить цену → | 1 Screw, Paper Reference Adjustment | |
| 6-5 | 99A0565 запросить цену → | 1 Washer, Reference Adjustment | |
| 6-6 | 99A0566 запросить цену → | 1 Nut, Paper Reference Adjustment | |
| 6-7 | 99A0559 запросить цену → | 1 Lever, Bellcrank Release |

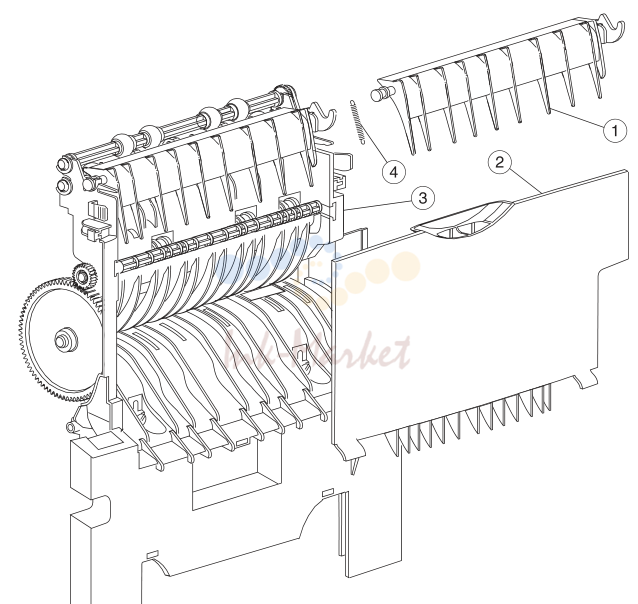

8. Assembly 7: Paper Feed - Output
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7-1 | 99A1857 запросить цену → | 1 Deflector, Upper Redrive | |
| 7-2 | 99A1534 запросить цену → | 1 Door Assembly, Redrive | |
| 7-3 | 99A1533 запросить цену → | 1 Redrive Assembly, Inner | |
| 7-4 | 99A0104 запросить цену → | 1 Spring, Upper Diverter |

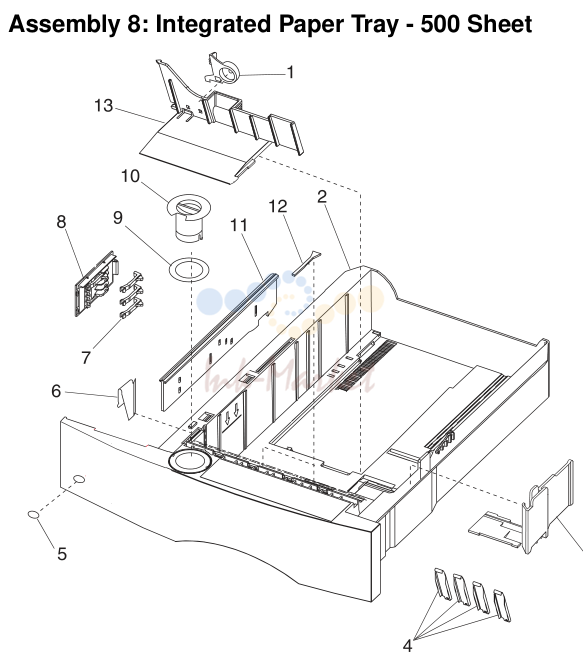

9. Assembly 8: Integrated Paper Tray - 500 Sheet
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 99A1601 запросить цену → | 1 Latch, Back Restraint | |
| 8-2 | 99A1576 запросить цену → | 1 Tray Assembly 500 Sheet | |
| 8-3 | 99A1895 запросить цену → | 1 Restraint, Side/Latch Side | |
| 8-4 | 99A0292 запросить цену → | 4 Strip, Wear | |
| 8-5 | 99A1812 запросить цену → | 1 Label, Tray Option Number | |
| 8-6 | 99A1583 запросить цену → | 1 Plate, 500 Tray Wear | |
| 8-7 | 99A0126 запросить цену → | 3 Finger, Autosize | |
| 8-8 | 99A0124 запросить цену → | 1 Plate, Snap-in | |
| 8-9 | 99A1952 запросить цену → | 1 Label, Paper Size | |
| 8-10 | 99A1537 запросить цену → | 1 Knob, Paper Size | |
| 8-11 | 99A1582 запросить цену → | 1 Slider, Autosize | |
| 8-12 | 99A0120 запросить цену → | 2 Pad, Restraint | |
| 8-13 | 99A1602 запросить цену → | 1 Restraint, Back |

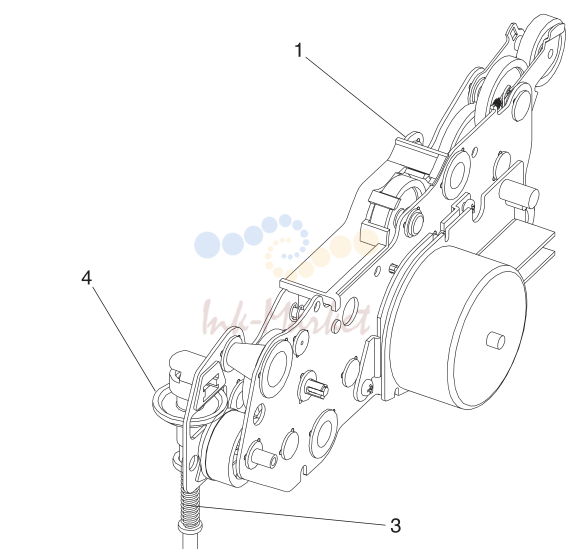

10. Assembly 9: Main Drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 99A2446 запросить цену → | 1 Gearbox, w/Motor 520/52n | |
| 9-1 | 99A2447 запросить цену → | 1 Gearbox, w/Motor 722/72n | |
| 9-2 | 99A1569 запросить цену → | 1 Shaft, Power Take Off | |
| 9-3 | 99A0275 запросить цену → | 1 Spring, Power Take Off Shaft | |
| 9-4 | 99A0954 запросить цену → | 1 Gear, Bevel with Grease Packet |

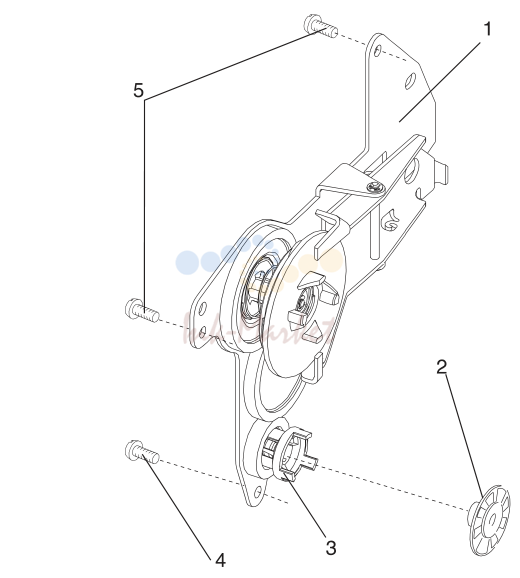

11. Assembly 10: Developer Drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 99A1544 запросить цену → | 1 Developer Drive Assembly | |
| 10-2 | 99A0136 запросить цену → | 1 Shaft, Developer Drive | |
| 10-3 | 99A0564 запросить цену → | 1 Coupler, Gear #55 | |
| 10-4 | 1 Screw, Developer Drive Ground PP 99A0263 | ||
| 10-5 | 2 Screw, Developer Drive Mtg PP 99A0263 |

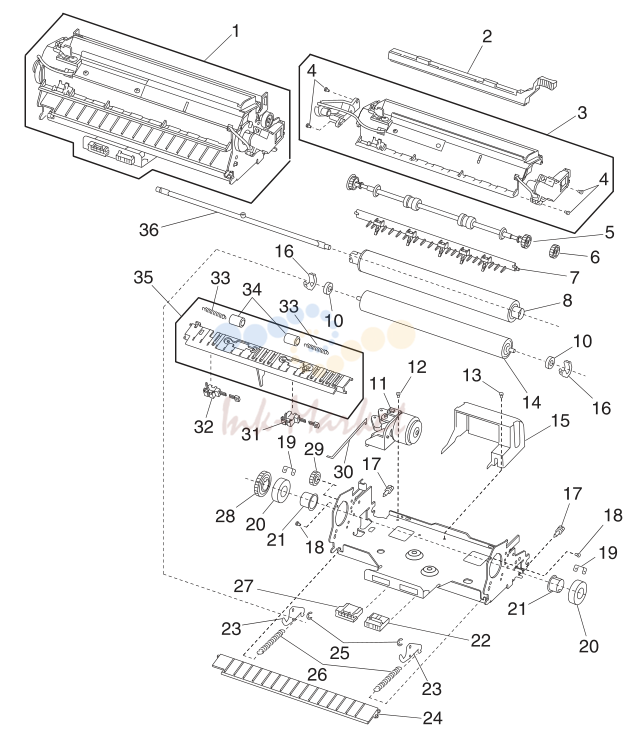

12. Assembly 11: Hot Roll Fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 99A2402 запросить цену → | 1 Fuser Assembly w/115V 875W Lamp 520/52n | |
| 11-1 | 99A2401 ✓ в наличии | 1 Fuser Assembly w/220V 875W Lamp 520/52n | |
| 11-1 | 99A2405 запросить цену → | 1 Fuser Assembly w115V 875W Lamp 722/72n | |
| 11-1 | 99A2404 запросить цену → | 1 Fuser Assembly w220V 875W Lamp 722/72n | |
| 11-2 | 99A0725 запросить цену → | 1 Wiper Assembly, Wet | |
| 11-3 | 99A2468 запросить цену → | 1 Cover, Fuser Assembly with Thermistor, | |
| 11-4 | 4 Screw, Contact Assembly PP 99A0263 | ||
| 11-5 | 99A2469 запросить цену → | 1 Exit Roll Assembly | |
| 11-6 | 99A1520 запросить цену → | 1 Gear, Upper Redrive | |
| 11-7 | 99A2472 запросить цену → | 1 Detack Assembly | |
| 11-8 | 99A1549 ✓ в наличии | 1 Hot Roll | |
| 11-10 | 99A1621 запросить цену → | 2 Bearing, BUR | |
| 11-11 | 99A2465 запросить цену → | 1 Solenoid Assembly, Envelope Conditioner | |
| 11-12 | 1 Screw, Solenoid Mounting PP 99A0263 | ||
| 11-13 | 1 Screw, Board Cover Mounting PP 99A0263 | ||
| 11-14 | 99A2470 запросить цену → | 1 Backup Roll, 22 mm, 520/52n | |
| 11-14 | 99A0158 запросить цену → | 1 Backup Roll, 28 mm, 720/72n | |
| 11-15 | 99A1598 запросить цену → | 1 Shield, Fuser Board | |
| 11-16 | 99A0144 ✓ в наличии | 2 Retainer, Backup Roll Bearing | |
| 11-17 | 99A1649 запросить цену → | 2 Screw, Fuser Mounting |
13. Assembly 11: Hot Roll Fuser (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-18 | 2 Screw, Fuser Cover Assembly PP 99A0263 | ||
| 11-19 | 99A0142 запросить цену → | 2 Retainer, Hot Roll Bearing | |
| 11-20 | 99A0143 запросить цену → | 2 Bearing, Hot Roll | |
| 11-21 | 99A0150 запросить цену → | 2 Bushing, Hot Roll | |
| 11-22 | 99A1554 запросить цену → | 1 Fuser Cable, AC Ground | |
| 11-23 | 99A1659 запросить цену → | 2 Bellcrank, Backup Roll 520/52n | |
| 11-23 | 99A1600 запросить цену → | 2 Bellcrank, Backup Roll 722/72n | |
| 11-24 | 99A1591 запросить цену → | 1 Guide, Fuser Entry | |
| 11-25 | 2 Retainer, Backup Roll Bellcrank PP 99A0267 | ||
| 11-26 | 99A0410 запросить цену → | 2 Spring, Backup Roll Bellcrank | |
| 11-27 | 99A2466 запросить цену → | 1 Fuser Cable, DC - Fuser Internal | |
| 11-28 | 99A0157 запросить цену → | 1 Gear, Hot Roll | |
| 11-29 | 99A0148 запросить цену → | 1 Gear, Idler | |
| 11-30 | 99A0297 запросить цену → | 1 Link, Solenoid | |
| 11-31 | 99A2478 запросить цену → | 1 Sensor, Narrow Media | |
| 11-32 | 99A2479 запросить цену → | 1 Sensor, Exit | |
| 11-33 | 99A0897 запросить цену → | 2 Spring, Redrive Idler | |
| 11-34 | 99A0167 запросить цену → | 4 Roller, Redrive Idler | |
| 11-35 | 99A2467 запросить цену → | 1 Guide Assembly, Lower Exit | |
| 11-36 | 99A1547 запросить цену → | 1 Lamp, 115V 875W CC Gold | |
| 11-36 | 99A1548 запросить цену → | 1 Lamp, 220V 875W CC Silver |
14. Assembly 12: Transfer
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 99A1015 запросить цену → | 1 Transfer Roll Assembly | |
| 12-2 | 99A0349 запросить цену → | 1 Arm, Transfer Roll Assembly Right | |
| 12-3 | 99A0184 запросить цену → | 1 Spring, Transfer Roll Right | |
| 12-4 | 99A0185 запросить цену → | 1 Shaft, Transfer Pivot | |
| 12-5 | 99A0181 запросить цену → | 1 Spring, Transfer Roll Left | |
| 12-6 | 99A1578 запросить цену → | 1 Arm, Transfer Roll Left |
15. Assembly 13: Charging
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-1 | 99A0512 запросить цену → | 1 Link Assembly, Charge Left Kit | |
| 13-2 | 99A0513 запросить цену → | 1 Link Assembly, Charge Right Kit | |
| 13-3 | 99A1017 запросить цену → | 1 Roll Assembly, Charge | |
| 13-4 | 99A1555 запросить цену → | 1 Bushing, Charge Roll |

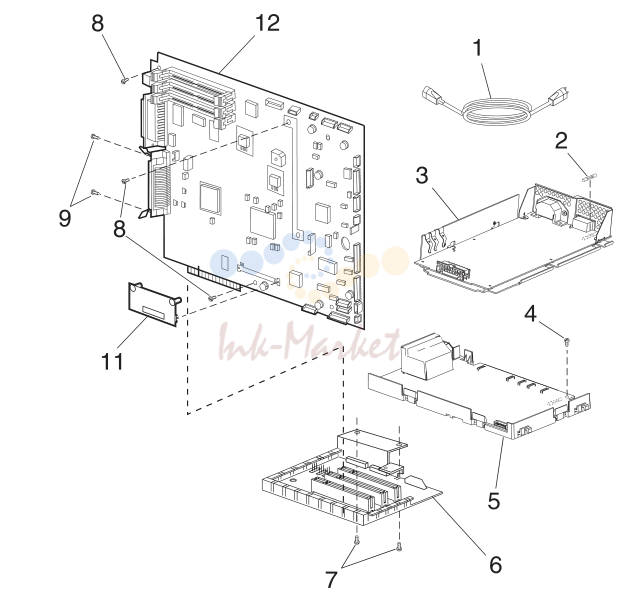

16. Assembly 14: Electronics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 1342514 запросить цену → | 1 Power Cord Set, 8 ft. - U.S., Canada (LV), | |
| 14-1 | 43H5248 запросить цену → | 1 Power Cord Set, 8 ft. - U.S., Canada (LV), | |
| 14-1 | 1339538 запросить цену → | 1 Power Cord Set, 6 ft - Paraguay, Uruguay, | |
| 14-1 | 1342536 запросить цену → | 1 Power Cord Set, 6 ft. - APG (LV) | |
| 14-1 | 1339537 запросить цену → | 1 Power Cord Set, 8 ft. - U.K., Ireland, Iceland, | |
| 14-1 | 1339539 запросить цену → | 1 Power Cord Set, 6 ft. - Israel | |
| 14-1 | 1339540 запросить цену → | 1 Power Cord Set - Switzerland (French), | |
| 14-1 | 1339541 запросить цену → | 1 Power Cord Set, - South Africa, Namibia, | |
| 14-1 | 1339546 запросить цену → | 1 Power Cord Set, 6 ft. - Two-Prong | |
| 14-1 | 1342534 запросить цену → | 1 Power Cord Set, 8 ft. - Chile (HV) | |
| 14-1 | 1339543 запросить цену → | 1 Power Cord Set, 8 ft. - Denmark | |
| 14-1 | 1339542 запросить цену → | 1 Power Cord Set, 6 ft. - Italy | |
| 14-1 | 1374067 запросить цену → | 1 Power Cord Set, 8 ft. - Peru (HV) | |
| 14-1 | 1339544 запросить цену → | 1 Power Cord Set, 8 ft. - Straight | |
| 14-1 | 1339545 запросить цену → | 1 Power Cord Set, 8 ft. - Right Angle | |
| 14-1 | 1342530 запросить цену → | 1 Power Cord Set - Brazil | |
| 14-1 | 43H5546 запросить цену → | 1 Power Cord Set - PRC (HV) (520) |

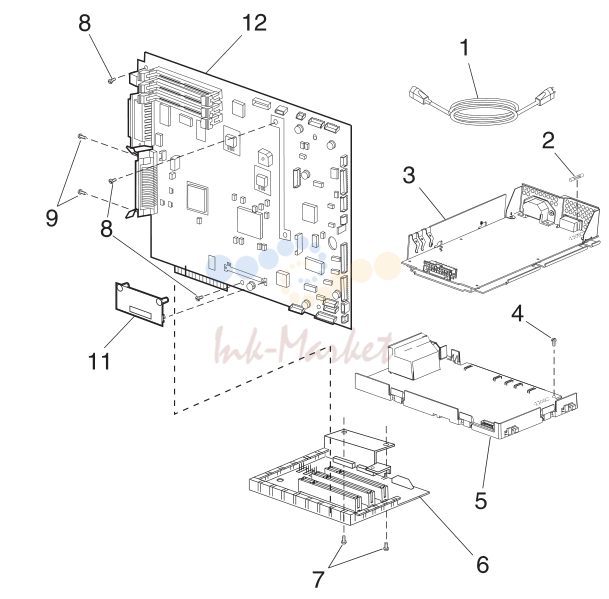

17. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-2 | 99A2491 запросить цену → | 1 Fuse, 110 V ac LVPS 12.5A 250V | |
| 14-2 | 99A2492 запросить цену → | 1 Fuse, 220 V ac 6.3A 250V | |
| 14-3 | 99A2452 запросить цену → | 1 LVPS, 110 V ac 520/52n | |
| 14-3 | 99A2453 запросить цену → | 1 LVPS, 110 V ac 722/72n | |
| 14-3 | 99A2454 запросить цену → | 1 LVPS, 220 V ac 520/52n | |
| 14-3 | 99A2455 запросить цену → | 1 LVPS, 220 V ac 722/72n | |
| 14-4 | 1 Screw, HVPS Mounting PP 99A0263 | ||
| 14-5 | 99A2451 запросить цену → | 1 High Voltage Power Supply | |
| 14-6 | 99A2425 запросить цену → | 1 Interconnect Board Assembly | |
| 14-7 | 2 Screw, Int Board Mounting PP 99A0263 | ||
| 14-8 | 3 Screw, System Bd Mounting Front | ||
| 14-9 | 99A2490 запросить цену → | 2 Screw, Parallel Connector Mounting | |
| 14-11 | 99A2430 запросить цену → | 1 Card Assembly, NAND Flash |

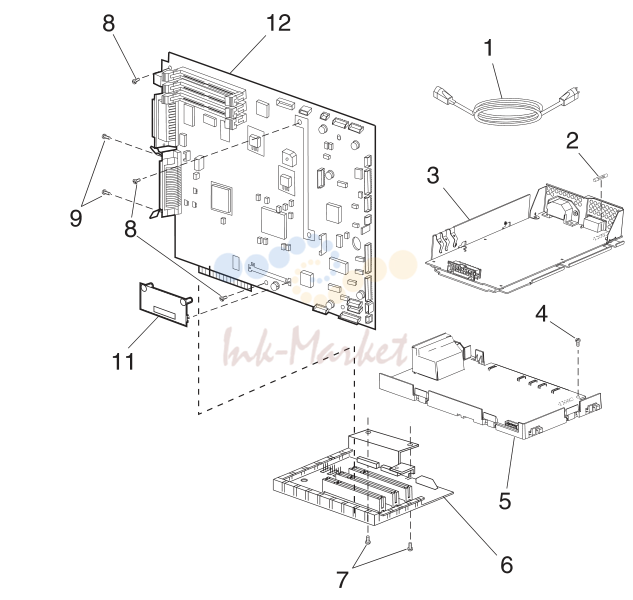

18. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-12 | 56P1220 запросить цену → | 1 System Board Assembly | |
| 14-12 | 56P1221 запросить цену → | 1 System Board Assembly 52n | |
| 14-12 | 56P1222 запросить цену → | 1 System Board Assembly | |
| 14-12 | 56P1223 запросить цену → | 1 System Board Assembly 72n |

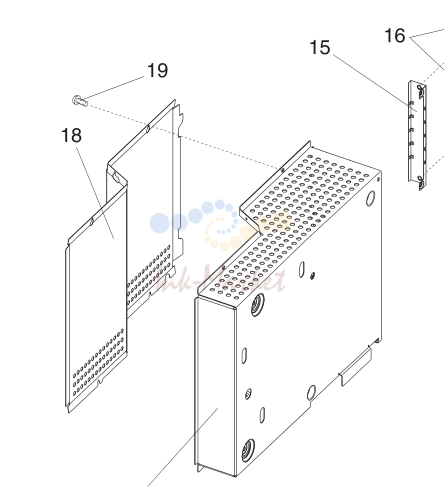

19. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-15 | 99A0408 запросить цену → | 1 Cover, INA Flat (Blank) | |
| 14-16 | 6 Screw, INA Cover Mounting PP 99A0263 | ||
| 14-16 | 4 Screw, INA Cover Mounting PP 99A0263 | ||
| 14-16 | 2 Screw, INA Cover Mounting PP 99A0263 | ||
| 1 | o Cover, INA Blank | ||
| 14-17 | 99A2431 запросить цену → | 1 Shield, Inner Assembly, 2 slot | |
| 2 | o Cover, INA Blank | ||
| 14-18 | 99A0206 запросить цену → | 1 Shield, Outer 2 slot | |
| 14-19 | 4 Screw, Outer Shield Mounting PP 99A0263 | ||
| 14-19 | 6 Screw, Outer Shield Mounting PP 99A0263 |
20. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-22 | 99A2443 запросить цену → | 1 Sensor, Standard Bin Level | |
| 14-23 | 99A2441 запросить цену → | 1 Fan, Main | |
| 14-24 | 99A2459 запросить цену → | 1 Cable, Main Drive Motor | |
| 14-25 | 99A2446 запросить цену → | 1 Gearbox, w/Motor 520/52n | |
| 14-25 | 99A2447 запросить цену → | 1 Gearbox, w/Motor 722/72n | |
| 14-26 | 99A2456 запросить цену → | 1 Cable, Integrated Tray | |
| 14-27 | 99A0128 запросить цену → | 1 Board, Input Tray (ITC) | |
| 14-28 | 99A2463 запросить цену → | 1 Cable, Auto Connect Bottom | |
| 14-29 | 99A2460 запросить цену → | 1 Cable, Auto Connect Top |
21. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-30 | 99A2442 запросить цену → | 1 Fan, Cartridge 722/72n | |
| 14-31 | 99A2471 запросить цену → | 1 Smart Cartridge Contact Assembly | |
| 14-32 | 99A0466 запросить цену → | 1 Sensor, Toner Cartridge Level | |
| 14-33 | 99A1501 запросить цену → | 1 Operator Panel Assembly | |
| 14-34 | 99A2414 запросить цену → | 1 Switch, Cover Open w/Operator Panel | |
| 14-35 | 99A0053 запросить цену → | 1 Sensor, Input | |
| 14-36 | 99A2440 запросить цену → | 1 Sensor, MPT Paper Out | |
| 14-37 | 99A2438 запросить цену → | 1 MPT Solenoid | |
| 14-38 | 99A2457 запросить цену → | 1 Cable, Front Harness |

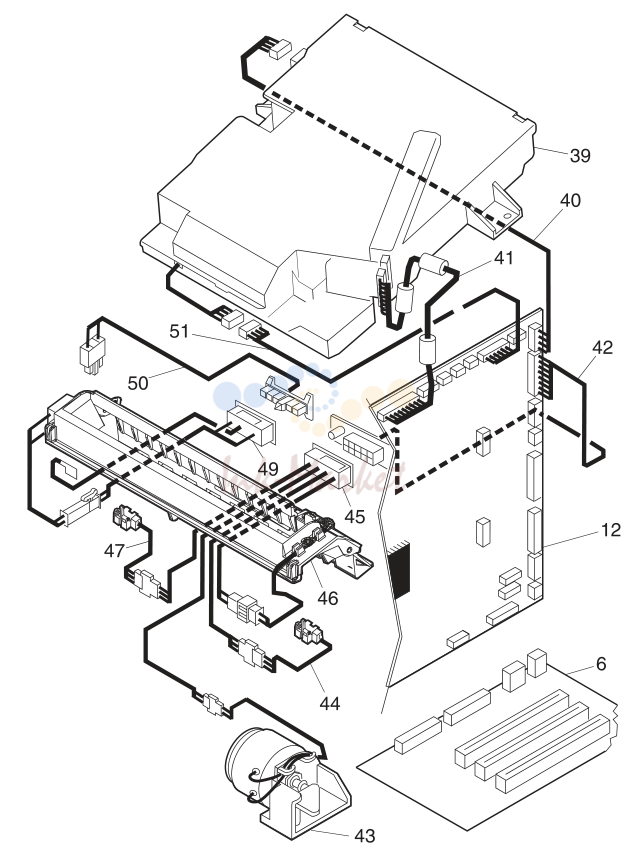

22. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-39 | 99A2448 запросить цену → | 1 Printhead Assembly 520/52n | |
| 14-39 | 99A2449 запросить цену → | 1 Printhead Assembly 722/72n | |
| 14-40 | 99A2458 запросить цену → | 1 Cable, Hysnc | |
| 14-41 | 99A2461 запросить цену → | 1 Cable, Laser | |
| 14-42 | 99A2464 запросить цену → | 1 Cable, Fuser DC EP Auto Connect to | |
| 14-43 | 99A2465 запросить цену → | 1 Solenoid Assembly, Envelope Conditioner | |
| 14-44 | 99A2479 запросить цену → | 1 Sensor, Exit | |
| 14-45 | 99A2466 запросить цену → | 1 Cable, Fuser DC, Fuser Internal | |
| 14-46 | 99A2468 запросить цену → | 1 Cover, Fuser Assembly with Thermistor, | |
| 14-47 | 99A2478 запросить цену → | 1 Sensor, Narrow Media | |
| 14-49 | 99A1554 запросить цену → | 1 Cable, AC Input | |
| 14-50 | 99A1575 запросить цену → | 1 Cable, Fuser AC EP Auto Connect to LVPS | |
| 14-51 | 99A2477 запросить цену → | 1 Cable, Mirror Motor |

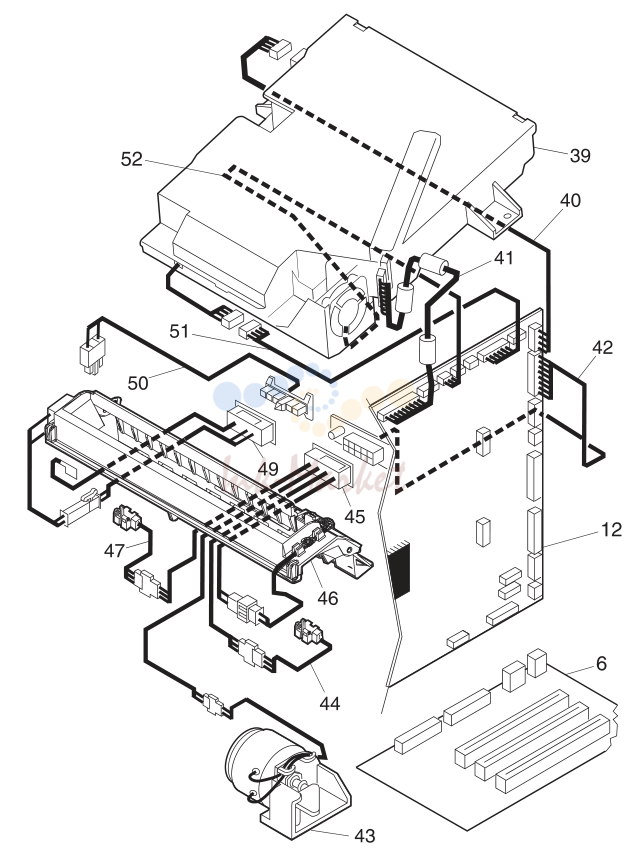

23. Assembly 14: Electronics (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 3 Screw, Option Board Mounting | ||
| 15-2 | 99A1967 запросить цену → | 1 Board, Option Tray | |
| 15-3 | 99A0627 запросить цену → | 1 Jumper, 2-pin | |
| 15-4 | 1 Screw, Switch Activate Spring Mounting | ||
| 15-5 | 99A0063 запросить цену → | 1 Spring, Switch Activate | |
| 15-6 | 99A0445 запросить цену → | 1 Stud Assembly, 250 Frame | |
| 15-7 | 99A0448 запросить цену → | 1 Arm, Paper Out | |
| 15-8 | 3 Screw, Auto Comp Mounting PP 99A0263 | ||
| 15-9 | 99A1054 запросить цену → | 1 Pick Arm Assembly | |
| 15-10 | 99A0277 запросить цену → | 1 Wear Plate, Pass Thru 250 Tray | |
| 15-11 | 2 Screw, Wear Plate Mounting PP 99A0263 | ||
| 15-12 | 99A0276 запросить цену → | 1 Roll Assembly, Drive 500 Dual | |
| 15-13 | 99A0451 запросить цену → | 1 Roller, Skewed Backup | |
| 15-14 | 99A0282 запросить цену → | 1 Cable, 250 Tray Option | |
| 15-15 | 99A0450 запросить цену → | 1 Retainer, Roller | |
| 15-16 | 99A0350 запросить цену → | 1 Sensor, Paper Low | |
| 15-17 | 99A0679 запросить цену → | 2 Bracket, 250 Frame Retention | |
| 15-18 | 4 Washer, Bracket 250 Frame Retention | ||
| 15-19 | 4 Screw, Bracket 250 Frame Retention |

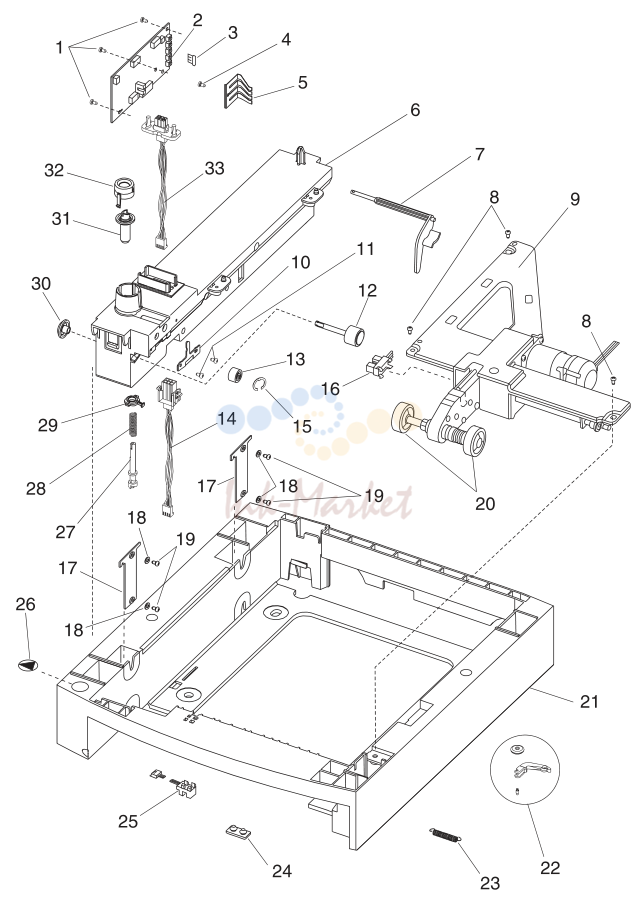

24. Assembly 15: 250-Sheet Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-20 | 99A0070 запросить цену → | 2 Roll Assembly, Pick | |
| 15-21 | 99A1638 запросить цену → | 1 Base, 250 Option | |
| 15-22 | 99A0026 запросить цену → | 1 Tray Bias Arm Assembly | |
| 15-23 | 99A0419 запросить цену → | 1 Spring, Tray Bias | |
| 15-24 | 99A0058 запросить цену → | 4 Pad, Machine Mounting | |
| 15-25 | 99A0288 запросить цену → | 1 Sensor, Option Pass Thru | |
| 15-26 | 99A1666 запросить цену → | 1 Label, Options | |
| 15-27 | 99A0272 запросить цену → | 1 Shaft, 250 Drive | |
| 15-28 | 99A0275 запросить цену → | 1 Spring, Power Takeoff | |
| 15-29 | 99A0280 запросить цену → | 1 Bushing, Drive Shaft Low | |
| 15-30 | 99A0274 запросить цену → | 1 Gear, Feed Roll | |
| 15-31 | 99A0273 запросить цену → | 1 Gear, Bevel | |
| 15-32 | 99A0279 запросить цену → | 1 Bearing, Drive Shaft | |
| 15-33 | 99A0281 запросить цену → | 1 Cable, 250 Auto Connect Option |

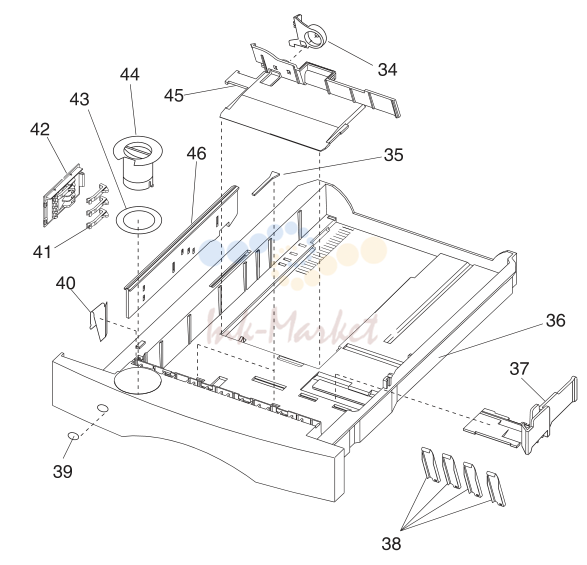

25. Assembly 15: 250-Sheet Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-34 | 99A1601 запросить цену → | 1 Latch, Back Restraint | |
| 15-35 | 99A0120 запросить цену → | 2 Restraint Pad | |
| 15-36 | 99A1536 запросить цену → | 1 Tray Assembly, 250-Sheet Option | |
| 15-37 | 99A1894 запросить цену → | 1 Restraint, Side 250-Sheet Tray | |
| 15-38 | 99A0119 запросить цену → | 4 Wear Strips | |
| 15-43 | 99A1952 запросить цену → | 1 Label, Paper Size | |
| 15-39 | 99A1829 запросить цену → | 1 Label, Tray Option Number | |
| 15-40 | 99A0121 запросить цену → | 1 Clip, 250 Tray Wear | |
| 15-41 | 99A0126 запросить цену → | 4 Finger, Autosize | |
| 15-42 | 99A0124 запросить цену → | 1 Plate, Snap-In | |
| 15-44 | 99A1537 запросить цену → | 1 Knob, Paper Size | |
| 15-45 | 99A0893 запросить цену → | 1 Restraint, Back 250 Sheet Tray | |
| 15-46 | 99A0127 запросить цену → | 1 Slider, Autosize |

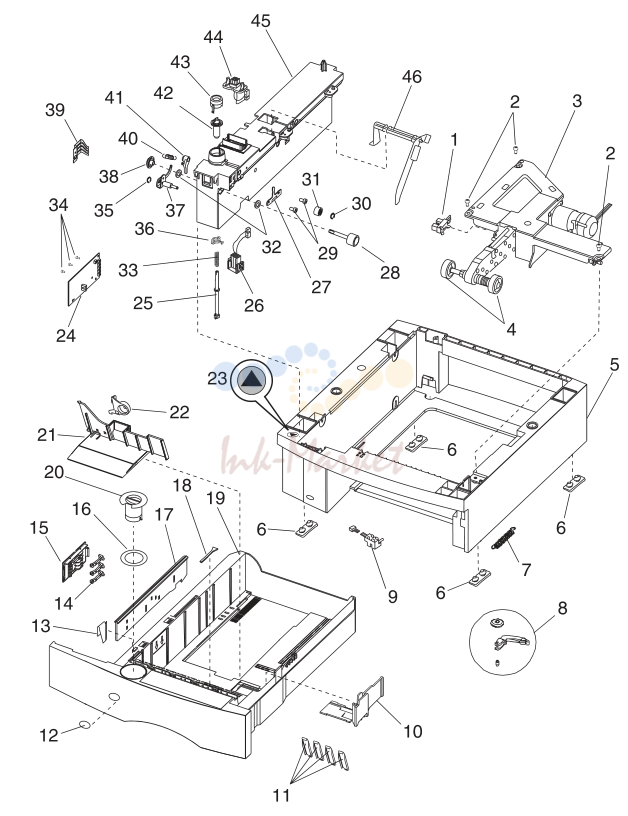

26. Assembly 16: 500-Sheet Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 99A0350 запросить цену → | 1 Sensor, Paper Low | |
| 16-2 | 3 Screw, Auto Comp Mounting PP 99A0263 | ||
| 16-3 | 99A0405 запросить цену → | 1 Pick Arm Assembly | |
| 16-4 | 99A0070 запросить цену → | 2 Pick Roll Assembly | |
| 16-5 | 99A1636 запросить цену → | 1 Base, 500 Tray | |
| 16-6 | 99A0058 запросить цену → | 4 Pad, Base | |
| 16-7 | 99A0419 запросить цену → | 1 Spring, Tray Bias | |
| 16-8 | 99A0026 запросить цену → | 1 Tray Bias Arm Assembly | |
| 16-9 | 99A0288 запросить цену → | 1 Sensor, Option Pass Thru | |
| 16-10 | 99A1895 запросить цену → | 1 Restraint, Side 500-Sheet Tray | |
| 16-11 | 99A0292 запросить цену → | 4 Wear Strips | |
| 16-12 | 99A1829 запросить цену → | 1 Label, Tray Option Number | |
| 16-13 | 99A1583 запросить цену → | 1 Plate, 500 Tray Wear | |
| 16-14 | 99A0126 запросить цену → | 4 Finger, Autosize | |
| 16-15 | 99A0124 запросить цену → | 1 Plate, Snap-In | |
| 16-16 | 99A1952 запросить цену → | 1 Label, Paper Size | |
| 16-17 | 99A1582 запросить цену → | 1 Slider, Autosize | |
| 16-18 | 99A0120 запросить цену → | 2 Restraint Pad | |
| 16-19 | 99A1576 запросить цену → | 1 Tray Assembly, 500 Sheet | |
| 16-20 | 99A1537 запросить цену → | 1 Knob, Paper Size | |
| 16-21 | 99A1602 запросить цену → | 1 Restraint, Back 500-Sheet Tray | |
| 16-22 | 99A1601 запросить цену → | 1 Latch, Back Restraint | |
| 16-23 | 99A1666 запросить цену → | 1 Label, Options | |
| 16-24 | 99A1967 запросить цену → | 1 Board, Tray | |
| 16-25 | 99A0447 запросить цену → | 1 Shaft, 500 Drive |
27. Assembly 16: 500-Sheet Tray (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-26 | 99A0282 запросить цену → | 1 Cable, 500 Auto Connect Bottom | |
| 16-27 | 99A1750 запросить цену → | 1 Wear Plate, Pass Thru | |
| 16-28 | 99A0276 запросить цену → | 1 Roll Assembly, Drive | |
| 16-29 | 2 Screw, Wear Plate Mounting PP 99A0263 | ||
| 16-30 | 99A0450 запросить цену → | 1 Retainer, Roller | |
| 16-31 | 99A0451 запросить цену → | 1 Roller, Skewed Backup | |
| 16-32 | 99A0438 запросить цену → | 2 Bearing, Drive Roll | |
| 16-33 | 99A0275 запросить цену → | 1 Spring, Power Takeoff | |
| 16-34 | 3 Screw, Board Mounting PP 99A0263 | ||
| 16-35 | 1 Retainer, Aligner Assembly PP 99A0267 | ||
| 16-36 | 99A0280 запросить цену → | 1 Bearing, Drive Shaft Low | |
| 16-37 | 99A0446 запросить цену → | 1 Aligner Assembly, Paper | |
| 16-38 | 99A0274 запросить цену → | 1 Gear, Feed Roll | |
| 16-39 | 99A0063 запросить цену → | 1 Spring, Switch Activate | |
| 16-40 | 99A0286 запросить цену → | 1 Spring, Backup Roller | |
| 16-41 | 99A1664 запросить цену → | 1 Bellcrank, Roller Release | |
| 16-42 | 99A0273 запросить цену → | 1 Gear, Bevel | |
| 16-43 | 99A0279 запросить цену → | 1 Bearing, Drive Shaft | |
| 16-44 | 99A0281 запросить цену → | 1 Cable, 500 Auto Connect Top | |
| 16-45 | 99A1702 запросить цену → | 1 Stud Assembly, 500 Frame | |
| 16-46 | 99A1645 запросить цену → | 1 Arm, Paper Out |

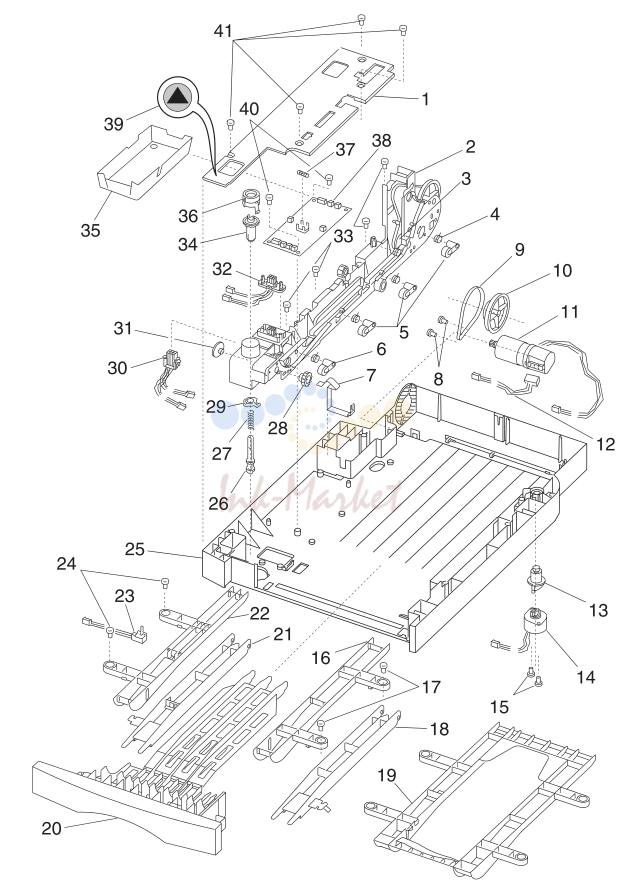

28. Assembly 17: Duplex
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 99A1674 запросить цену → | 1 Cover, System Board | |
| 17-2 | 99A1693 запросить цену → | 1 Main Frame Assembly 500 Duplex | |
| 17-3 | 99A0324 запросить цену → | 1 Idler Assembly, Belt Tension | |
| 17-4 | 99A0326 запросить цену → | 3 Spring, Aligner | |
| 17-5 | 99A0323 запросить цену → | 3 Guide Assembly, Paper | |
| 17-6 | 99A1675 запросить цену → | 1 Guide Assembly, Paper | |
| 17-7 | 99A0314 запросить цену → | 2 Spring, Chassis Ground | |
| 17-8 | 2 Screw, Motor Mount 3 mm PP 99A0413 | ||
| 17-9 | 99A0328 запросить цену → | 1 Belt, Motor 114 Gear | |
| 17-10 | 99A0329 запросить цену → | 1 Pulley, Main Drive 96/54 Gear | |
| 17-11 | 99A0321 запросить цену → | 1 Motor Assembly, DC Drive | |
| 17-12 | 99A1673 запросить цену → | 1 Cable, D.C. Motor Tach 250 Duplex | |
| 17-13 | 1 Cam Follower Assembly Kit PP 99A0299 | ||
| 17-14 | 99A0312 запросить цену → | 1 Actuator Assembly, Deflector | |
| 17-15 | 2 Screw, Actuator Assembly Mounting | ||
| 17-16 | 99A1130 запросить цену → | 1 Guide, Return RH Upper 250 Duplex | |
| 17-17 | 2 Screw, Upper Return Guide Mounting | ||
| 17-18 | 99A1680 запросить цену → | 1 Guide, Return RH Lower 500 Duplex | |
| 17-19 | 99A1579 запросить цену → | 1 Guide, Upper 500 Duplex | |
| 17-20 | 99A1134 запросить цену → | 1 Tray Assembly, Jam Removal 500 Duplex |
29. Assembly 17: Duplex (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-21 | 99A1682 запросить цену → | 1 Guide, LH Lower Return 500 Duplex | |
| 17-22 | 99A1131 запросить цену → | 1 Guide, Return LH Upper 250 Duplex | |
| 17-23 | 99A0341 запросить цену → | 1 Sensor, Exit - Optical | |
| 17-24 | 2 Screw, LH Upper Return Guide Mounting | ||
| 17-25 | 99A1677 запросить цену → | 1 Base Assembly, w/Tray Bias 500 Duplex | |
| 17-26 | 99A0316 запросить цену → | 1 Shaft, Duplex Drive | |
| 17-27 | 99A0315 запросить цену → | 1 Spring, Duplex Shaft | |
| 17-28 | 99A0325 запросить цену → | 1 Gear, Pass Thru Idler | |
| 17-29 | 99A0280 запросить цену → | 1 Bearing, Drive Shaft Low | |
| 17-30 | 99A0311 запросить цену → | 1 Cable, Auto Connect Bottom | |
| 17-31 | 99A0274 запросить цену → | 1 Gear, Pass Thru Drive Roll | |
| 17-32 | 99A0310 запросить цену → | 1 Cable, Auto Connect Top | |
| 17-33 | 4 Screw, Main Frame Assembly Mounting | ||
| 17-34 | 99A0317 запросить цену → | 1 Gear, Duplex Bevel | |
| 17-35 | 99A0434 запросить цену → | 1 Pan, System Board Drip | |
| 17-36 | 99A0279 запросить цену → | 1 Bearing, Drive Shaft | |
| 17-37 | 99A0191 запросить цену → | 1 Fuse, 8A SB | |
| 17-38 | 99A1669 запросить цену → | 1 Board, System with Jumper | |
| 17-39 | 99A1666 запросить цену → | 1 Label, Options | |
| 17-40 | 2 Screw, System Board Mounting PP 99A0413 | ||
| 17-41 | 4 Screw, System Board Cover PP 99A0413 |

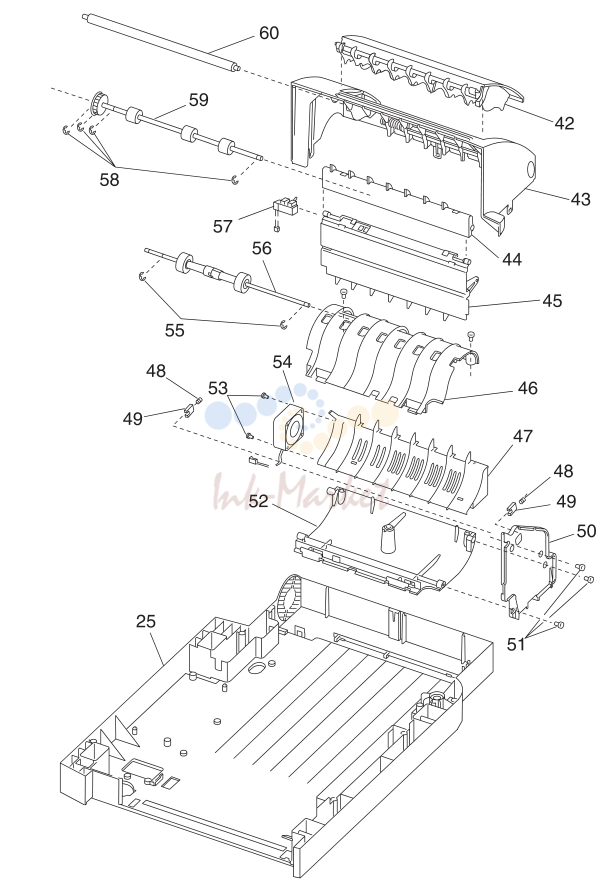

30. Assembly 17: Duplex (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-42 | 99A1280 запросить цену → | 1 Top Cover Assembly, Movable 500 Duplex | |
| 17-43 | 99A1679 запросить цену → | 1 Top Cover Assembly, Fixed 500 Duplex | |
| 17-44 | 99A1691 запросить цену → | 1 Guide, Lower Entry 500 Duplex | |
| 17-45 | 99A1672 запросить цену → | 1 Guide Assembly, Paper Decurl | |
| 17-46 | 99A0332 запросить цену → | 1 Guide, Center Drive Upper | |
| 17-47 | 99A0307 запросить цену → | 1 Air Plenum | |
| 17-48 | 99A0335 запросить цену → | 2 Spring, Decurl Shaft | |
| 17-49 | 99A0334 запросить цену → | 2 Bushing, Decurl Shaft | |
| 17-50 | 99A1903 запросить цену → | 1 Frame Assembly, Outer | |
| 17-51 | 3 Screw, Outer Frame PP 99A0413 | ||
| 17-52 | 99A0330 запросить цену → | 1 Guide Assembly, Center Drive | |
| 17-53 | 1 Parts Packet, Duplex Option PP 99A0269 | ||
| 2 | o Screw, Fan Mounting M4x30 | ||
| 2 | o Washer, Fan - M4 | ||
| 2 | o Nut, Fan - M4 | ||
| 17-54 | 99A0308 запросить цену → | 1 Fan, Cooling Duplex | |
| 17-55 | 2 Retainer, 5 mm Main Drive PP 99A0404 | ||
| 17-56 | 99A0337 запросить цену → | 1 Main Drive Assembly | |
| 17-57 | 99A1676 запросить цену → | 1 Sensor, Input Optical 500 Duplex | |
| 17-58 | 4 Retainer, 6 mm Drive Roll PP 99A0404 | ||
| 17-59 | 99A1692 запросить цену → | 1 Shaft Assembly, Drive 3 Roll 500 Duplex | |
| 17-60 | 99A1059 запросить цену → | 1 Shaft Assembly, Decurl |

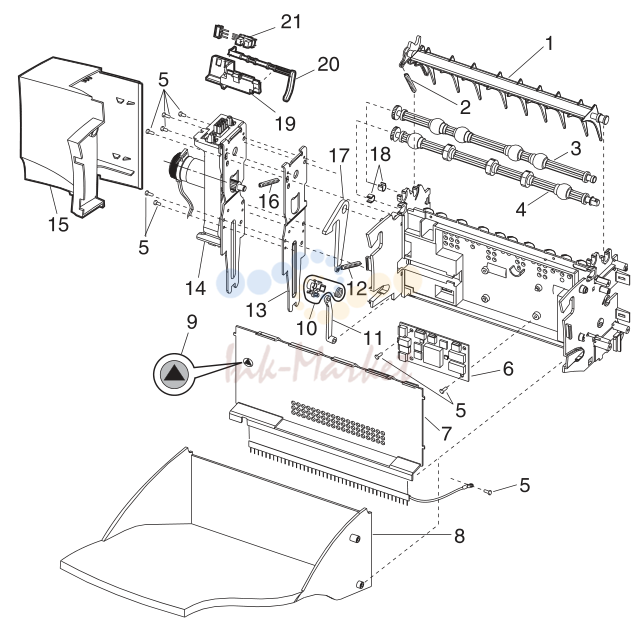

31. Assembly 18: Output Expander
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 99A1857 запросить цену → | 1 Deflector, Upper Redrive | |
| 18-2 | 99A0104 запросить цену → | 1 Spring, Upper Diverter | |
| 18-3 | 99A0369 запросить цену → | 1 Shaft Assembly, Exit | |
| 18-4 | 99A0052 запросить цену → | 1 Shaft Assembly, Lower Exit | |
| 18-5 | 11 Screw, PP 99A0263 | ||
| 18-6 | 99A0915 запросить цену → | 1 Board, Output Expander DC motor | |
| 18-7 | 99A0571 запросить цену → | 1 Cover, Front Control Board with ESD Brush | |
| 18-8 | 99A1817 запросить цену → | 1 Tray, Output Expander | |
| 18-9 | 99A1666 запросить цену → | 1 Label, Options | |
| 18-10 | 99A1689 запросить цену → | 1 Spring Clutch Assembly | |
| 18-11 | 99A1688 запросить цену → | 1 Diverter Arm | |
| 18-12 | 99A0482 запросить цену → | 1 Spring, Output Tray | |
| 18-13 | 99A1784 запросить цену → | 2 Bracket, Attach | |
| 18-14 | 99A0914 запросить цену → | 1 Output Expander Assembly, Mechanical | |
| 18-15 | 99A0372 запросить цену → | 1 Cover, Left Side | |
| 18-16 | 99A0415 запросить цену → | 2 Spring, Swing Arm | |
| 18-17 | 99A0481 запросить цену → | 1 Latch, Output Tray | |
| 18-18 | 2 Shaft Bearing PP 99A0572 | ||
| 18-19 | 99A0409 запросить цену → | 1 Level Sensor Bracket | |
| 18-20 | 99A1580 запросить цену → | 1 Flag, Output Paper Level | |
| 18-21 | 99A0414 запросить цену → | 1 Sensor, Dual Bin Full |

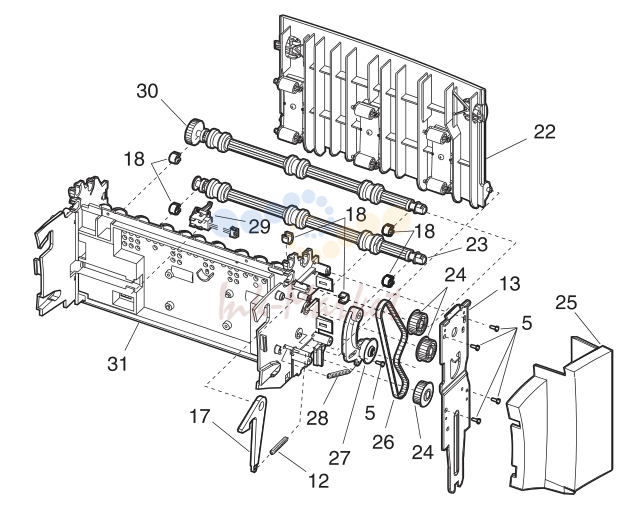

32. Assembly 18: Output Expander (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-22 | 99A1748 запросить цену → | 1 Door Assembly, Rear Access | |
| 18-23 | 99A0368 запросить цену → | 1 Shaft Assembly, Lower | |
| 18-24 | 99A0363 запросить цену → | 3 Pulley, Drive | |
| 18-25 | 99A0371 запросить цену → | 1 Cover, Right Side | |
| 18-26 | 99A0361 запросить цену → | 1 Belt, 160 Gear | |
| 18-27 | 99A0362 запросить цену → | 1 Arm Assembly, Belt Idler | |
| 18-28 | 99A0364 запросить цену → | 1 Spring, Belt Tensioner | |
| 18-29 | 99A0351 запросить цену → | 1 Sensor, Output Expander Pass Thru | |
| 18-30 | 99A0913 запросить цену → | 1 Shaft Assembly, Middle 40T | |
| 18-31 | 99A0912 запросить цену → | 1 Frame Assembly |
33. Assembly 19: Envelope Feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 99A0389 запросить цену → | 1 Paper Weight Assembly | |
| 19-2 | 99A1694 запросить цену → | 1 Guide, Edge | |
| 19-3 | 99A1696 запросить цену → | 1 Cover, Top | |
| 19-4 | 99A0485 запросить цену → | 1 Sensor, Envelope Pass Thru | |
| 19-5 | 99A0393 запросить цену → | 1 Clutch, Restraint/Gear | |
| 19-6 | 99A1697 запросить цену → | 1 Cover, Right Side | |
| 19-7 | 99A0390 запросить цену → | 1 Support, Slide Out | |
| 19-8 | 99A0488 запросить цену → | 7 Roller, Support | |
| 19-9 | 99A0382 запросить цену → | 1 Motor, Stepper D.C. | |
| 19-10 | 99A1666 запросить цену → | 1 Label, Options | |
| 19-11 | 99A0388 запросить цену → | 1 Switch, Envelope Out | |
| 19-12 | 99A1700 запросить цену → | 1 Board Assembly, Electronic Control |
34. Assembly 19: Envelope Feeder (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-13 | 1 Gear Kit, PP 99A0271 | ||
| 1 | o Gear, Feed | ||
| 1 | o Gear, Master Cam | ||
| 1 | o Gear, Drive Roll Shaft | ||
| 3 | o Gear, Master/Feed Kick | ||
| 2 | o Gear, Drive Idler | ||
| 1 | o Gear, Comp Drive/Clutch | ||
| 1 | o Gear, Kick Roll Connect | ||
| 1 | o Gear, Kick CNCT Idler | ||
| 1 | o Gear, Feed Shaft Right | ||
| 1 | o Gear, Drive Idler Rear | ||
| 19-14 | 99A1698 запросить цену → | 1 Cover, Left Side |

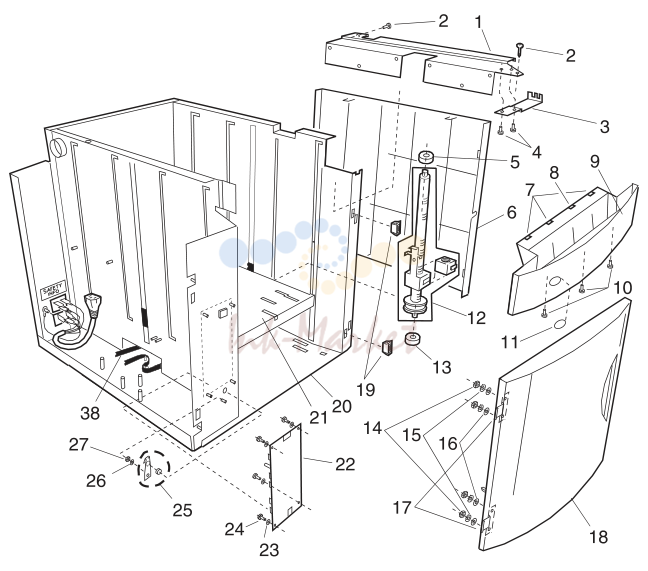

35. Assembly 20: High-Capacity Feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 99A0660 запросить цену → | 1 Frame, Printer Support Frame | |
| 20-2 | 3 Screw, Printer Support 2 Frame Mounting | ||
| 20-3 | 99A0698 запросить цену → | 2 Clamp, Feed Frame | |
| 20-4 | 4 Screws, Feed Frame Clamp PP 99A0675 | ||
| 20-5 | 99A0691 запросить цену → | 2 Bearing, Nyliner Leadscrew Top | |
| 20-6 | 99A0656 запросить цену → | 1 Cover, Side | |
| 20-7 | 99A0681 запросить цену → | 3 Strip, Wear | |
| 20-8 | 99A1818 запросить цену → | 1 Strip, Wear Dimple | |
| 20-9 | 99A1809 запросить цену → | 1 Deflector Assembly Front | |
| 20-10 | 3 Screw, Deflector Mounting 8-18 x 7/8 inch | ||
| 20-11 | 99A1829 запросить цену → | 1 Label, Tray Option Number | |
| 20-12 | 99A0662 запросить цену → | 2 Transfer Lead Screw Assembly | |
| 20-13 | 99A0716 запросить цену → | 1 Bearing, Leadscrew Bottom |
36. Assembly 20: High-Capacity Feeder (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-14 | 4 Nut, 6-32 Hinge Mounting PP 99A0676 | ||
| 20-15 | 4 Washer, Hinge Mounting Flat PP 99A0677 | ||
| 20-16 | 4 Washer, Hinge Mounting Star PP 99A0677 | ||
| 20-17 | 99A0657 запросить цену → | 2 Hinge, Door | |
| 20-18 | 99A0655 запросить цену → | 1 Door Assembly, Front | |
| 20-19 | 99A0658 запросить цену → | 2 Magnet, Door | |
| 20-20 | 99A0650 запросить цену → | 1 Frame Assembly | |
| 20-21 | 99A0661 запросить цену → | 1 Tray Assembly, Elevator | |
| 20-22 | 99A1806 запросить цену → | 1 Card Assembly, 2000 Option Control | |
| 20-23 | 4 Washer, Card Assembly Mounting PP | ||
| 20-24 | 4 Screw, Card Assembly Mounting PP 99A0675 | ||
| 20-25 | 99A0392 запросить цену → | 1 Kit, Door Switch Spring and Bumper | |
| 20-26 | 1 Washer, Door Switch Spring Mounting | ||
| 20-27 | 1 Nut, Door Switch Spring Mounting |
37. Assembly 20: High-Capacity Feeder (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-28 | 99A0188 запросить цену → | 3 Guide, Rear Paper with retainer arm | |
| 20-29 | 6 Screw, Top Frame Mounting PP 99A0675 | ||
| 20-30 | 99A0219 запросить цену → | 1 Frame Assembly, Top with labels | |
| 20-31 | 2 Screw, Top Frame Clamp Mounting | ||
| 20-32 | 2 Washer, Top Frame Clamp PP 99A0677 | ||
| 20-33 | 99A0719 запросить цену → | 1 Clamp, Top Frame Mounting | |
| 20-34 | 2 Nut, Base Mounting PP 99A0676 | ||
| 20-35 | 2 Washer, Base Mounting PP 99A0677 | ||
| 20-36 | 2 Screw, Base Mounting PP 99A0675 | ||
| 20-37 | 99A0663 запросить цену → | 1 Pulley, Idler | |
| 20-38 | 99A0664 запросить цену → | 1 Belt, Drive | |
| 20-39 | 99A1807 запросить цену → | 1 Cable, AC Internal Wiring | |
| 20-40 | 2 Nut, 2-56 Lower Limit Switch Mounting | ||
| 20-41 | 99A0653 запросить цену → | 1 Switch, Lower Limit Microswitch | |
| 20-42 | 2 Nut, Power Supply Ground PP 99A0676 | ||
| 20-43 | 4 Washer, Motor Plate Mounting PP 99A0677 | ||
| 20-44 | 99A1808 запросить цену → | 1 Cord, AC External Jumper | |
| 20-45 | 2 Nut, Power Supply Cover PP 99A0676 | ||
| 20-46 | 99A0714 запросить цену → | 1 Cover, Power Supply | |
| 20-47 | 2 Screw, Power Supply Board Mounting |

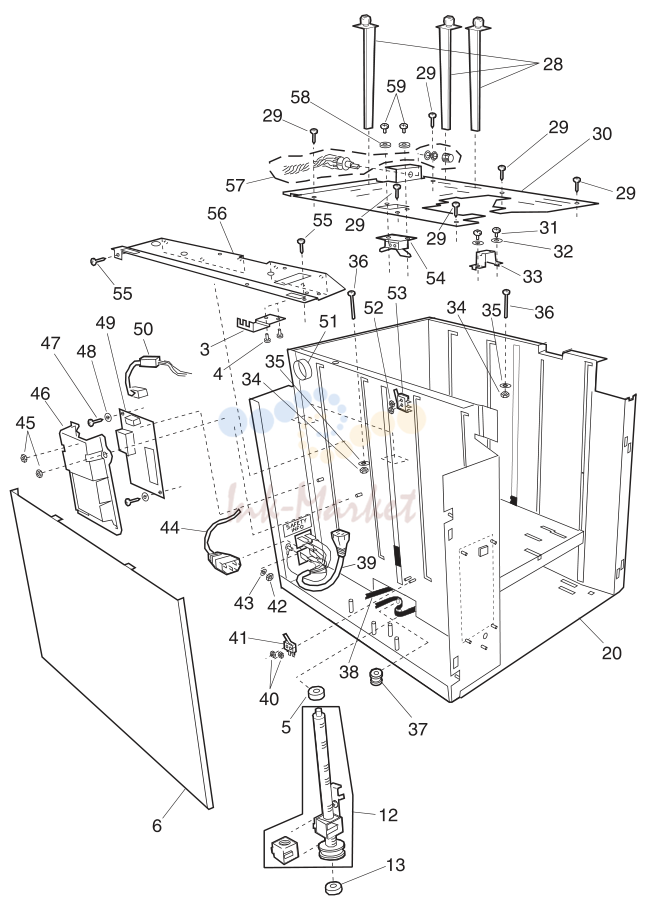

38. Assembly 20: High-Capacity Feeder (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-48 | 2 Washer, Power Supply Board PP 99A0677 | ||
| 20-49 | 99A0667 запросить цену → | 1 Power Supply Board | |
| 20-50 | 99A0715 запросить цену → | 1 Cable, Low Voltage Power Supply | |
| 20-51 | 99A0685 запросить цену → | 1 Bushing | |
| 20-52 | 2 Nut, 2-56 Paper Low Switch Mounting | ||
| 20-53 | 99A0654 запросить цену → | 1 Switch, Paper Low | |
| 20-54 | 99A0651 запросить цену → | 1 Sensor Assembly, Paper Out/Upper Limit | |
| 20-55 | 3 Screw, Printer Support 1 Frame Mounting | ||
| 20-56 | 99A0659 запросить цену → | 1 Frame, Printer Support | |
| 20-57 | 99A0695 запросить цену → | 1 Parts Kit, Paper Size Switch Assembly | |
| 20-58 | 2 Washer, Sensor Bracket Mounting | ||
| 20-59 | 2 Screw, Sensor Bracket Mounting PP 99A0675 |

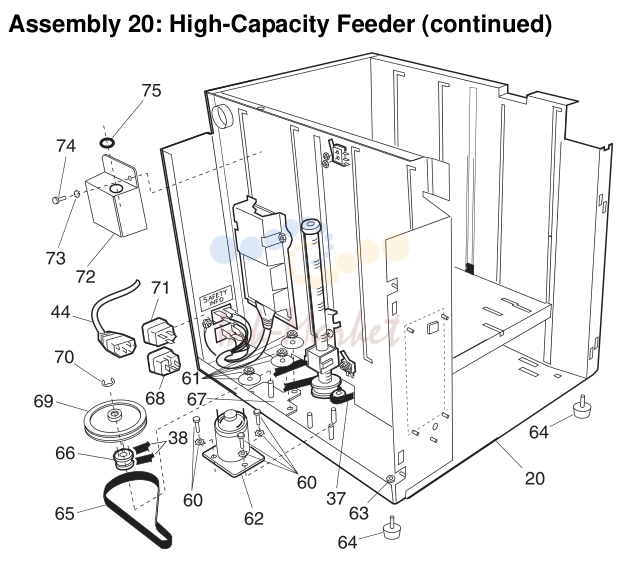

39. Assembly 20: High-Capacity Feeder (continued)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-60 | 3 Screw w/washer, Motor Mounting | ||
| 20-61 | 3 Nut w/lockwasher, Drive Pulley Plate | ||
| 20-62 | 99A1795 запросить цену → | 1 Motor Assembly, DC | |
| 20-63 | 4 Foot, Stabilizer PP 99A0672 | ||
| 20-64 | 4 Mounting Feet PP 99A0687 | ||
| 20-65 | 99A1796 запросить цену → | 1 Belt, DC Motor Drive | |
| 20-66 | 99A1797 запросить цену → | 1 Idler Pulley, Belt Tension | |
| 20-67 | 99A1798 запросить цену → | 1 Plate, Drive Pulley | |
| 20-68 | 99A1799 запросить цену → | 1 AC Receptacle, Lower AC | |
| 20-69 | 99A1800 запросить цену → | 1 Pulley, Drive | |
| 20-70 | 99A1801 запросить цену → | 1 Retainer, C-Clip | |
| 20-71 | 99A1802 запросить цену → | 1 AC Receptacle, Upper AC | |
| 20-72 | 99A1803 запросить цену → | 1 Cover, Top LVPS | |
| 20-73 | 99A1804 запросить цену → | 3 Nut w/lockwasher, Top LVPS Cover Mounting | |
| 20-74 | 99A1804 запросить цену → | 1 Nut w/lockwasher, Top LVPS Cover Mounting | |
| 20-75 | 99A1805 запросить цену → | 1 Grommet, Top LVPS Cover |
Каталог очень большой (804 позиций). Показаны первые 39 узлов со схемами; полный список доступен по запросу.
