Hewlett Packard optra M410-412 — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 1: Covers (continued)
3. Assembly 2: Frame
4. Assembly 3: Printhead
5. Assembly 6: Paper Feed - Output
6. Assembly 7: Main Drive
7. Assembly 9: Fuser
8. Assembly 9: Fuser (continued)
9. Assembly 12: Electronics
10. Assembly 12: Electronics (continued)
11. Assembly 12: Electronics (continued)
12. Assembly 13: 250-Sheet Tray

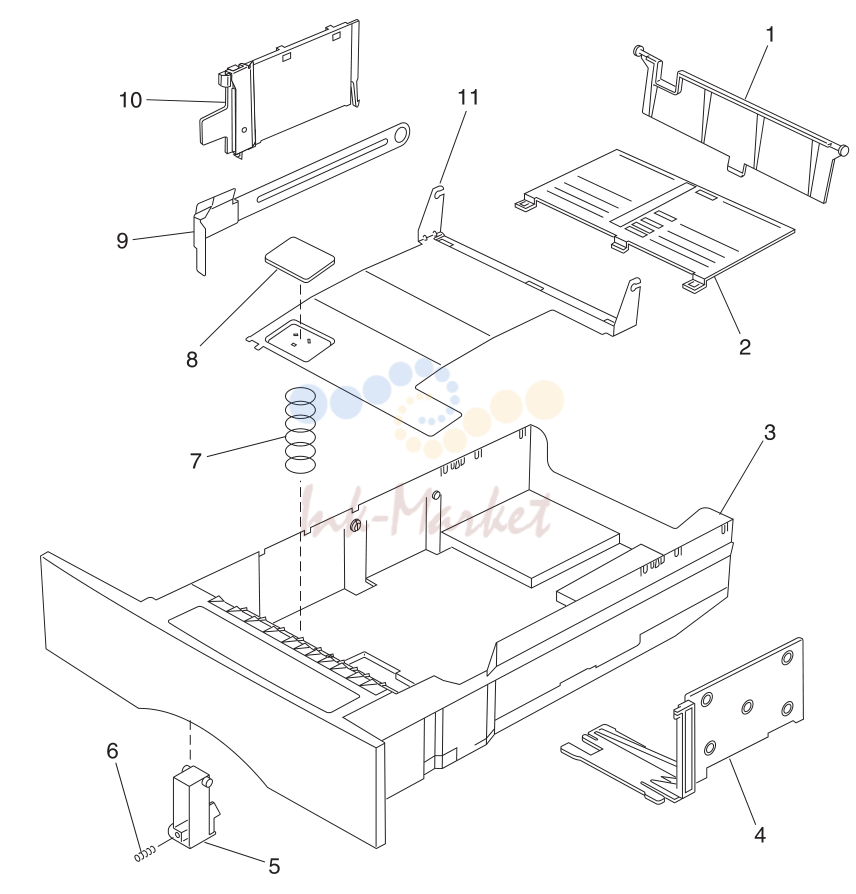

13. Assembly 14: 500-Sheet Tray

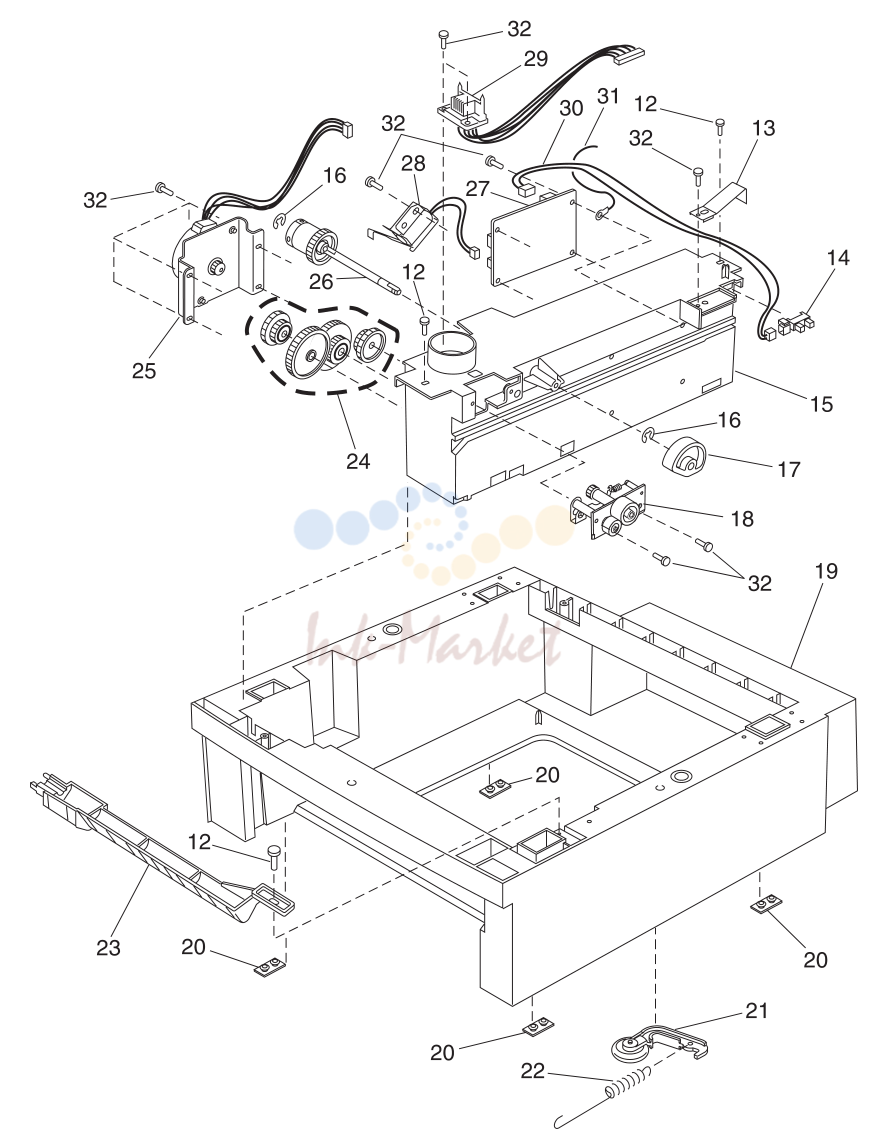

14. Assembly 14: 500-Sheet Tray (continued)

1. Assembly 1: Covers

№	Артикул	Описание
1-1	12G0258 запросить цену →	1 Cover, Exit
1-2	12G0259 запросить цену →	1 Duct, Fuser Cooling Air
1-3	12G0254 запросить цену →	1 Support, Paper
1-3	1263566 запросить цену →	1 Bail Assembly, Optional
1-4	12G0253 запросить цену →	1 Cover, Top
1-5	12G0257 запросить цену →	1 Cover, Rear
1-6	12G0428 запросить цену →	1 Link, Right Hinge
1-7	12G0267 запросить цену →	2 Link, Spring
1-8		6 Screw, M4x8 PP 12G0445
1-9	12G0256 запросить цену →	1 Cover, Right Side
1-10	12G0426 запросить цену →	2 Pin, Hinge
1-11		10 Screw, M3x8 PP 12G0445
1-12		2 Clip, PP 12G0445
1-13	12G0427 запросить цену →	1 Hinge, Right
1-14	12G0260 запросить цену →	1 Cover, Upper Front M410
1-14	12G3550 запросить цену →	1 Cover, Upper Front M412
1-15		4 Screw w/washer, M3x8 PP12G0445
1-16	12G0264 запросить цену →	1 Hook, Upper
1-17	12G0265 запросить цену →	1 Spring, Upper Hook
1-18	12G0431 запросить цену →	1 Spring, MPF Latch
1-19	12G0266 запросить цену →	1 Tray, MPF Input
1-20	12G0430 запросить цену →	1 Latch, MPF Tray
1-21	12G0429 запросить цену →	1 Cover, MPF Latch
1-22	12G0440 запросить цену →	1 Panel Asm, Operator, 110V
1-22	12G0441 запросить цену →	1 Panel Asm, Operator, 220V
1-23	12G0424 запросить цену →	1 Hinge, Left
1-24	12G1860 запросить цену →	1 Cable Asm, Op Panel & Cover
1-25	12G0262 запросить цену →	1 Cover, Left Hinge
1-26	12G0255 запросить цену →	1 Cover, Left Side
1-27	12G0269 запросить цену →	1 Spring, End Stop

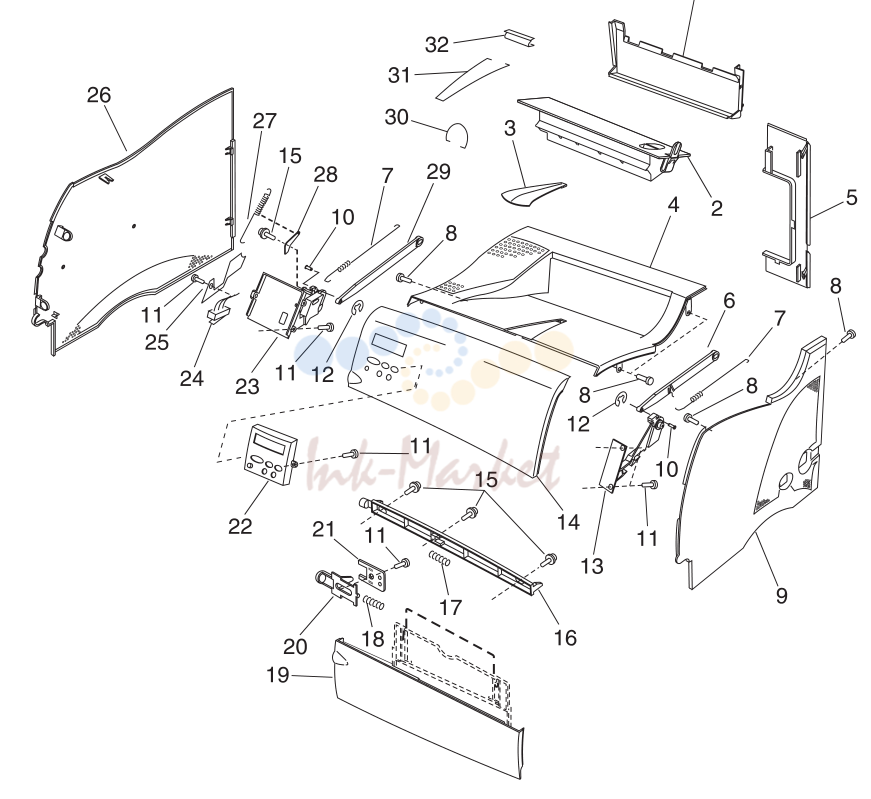

2. Assembly 1: Covers (continued)

№	Артикул	Описание
1-28	12G0268 запросить цену →	1 Stop, End
1-29	12G0425 запросить цену →	1 Link, Left Hinge
1-30	12G0437 запросить цену →	1 Bail, Optional Front Paper
1-31	12G0438 запросить цену →	1 Bail, Main Rear Paper
1-32	12G0439 запросить цену →	1 Holder, Rear Paper Bail

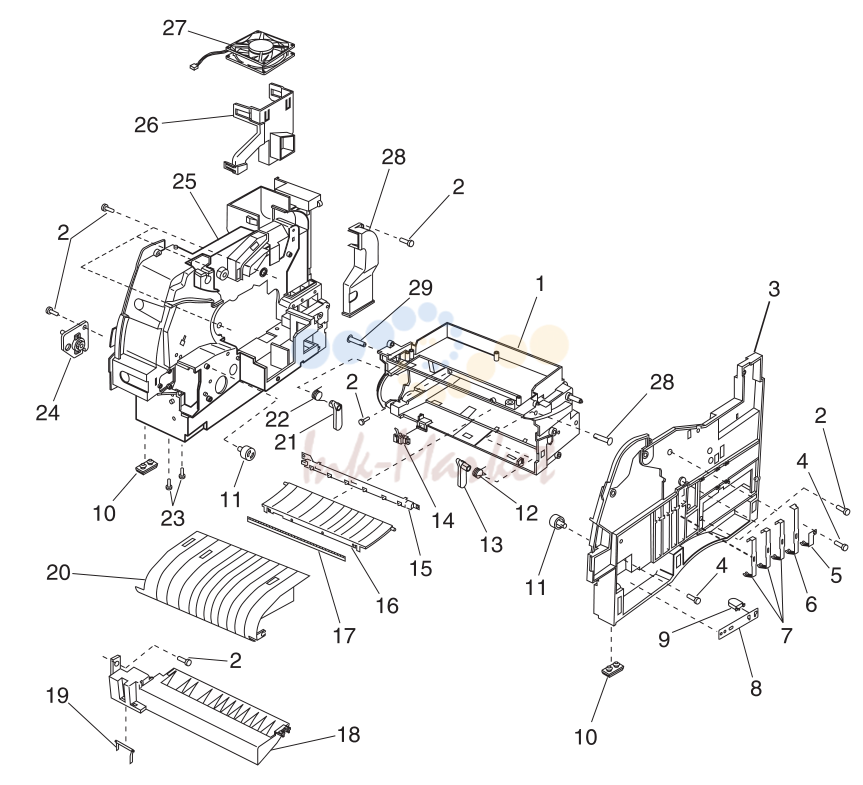

3. Assembly 2: Frame

№	Артикул	Описание
2-1	12G0274 запросить цену →	1 Frame, Base
2-2		8 Screw, M4x12 PP 12G0445
2-3	12G0288 запросить цену →	1 Frame, Right Side
2-4		2 Screw, M3x8 PP 12G0445
2-5	12G0291 запросить цену →	1 Contact, HVPS Charge
2-6	12G0290 запросить цену →	1 Contact, HVPS Drum
2-7	12G0289 запросить цену →	3 Contact, HVPS Drum
2-8	12G0293 запросить цену →	1 Spring, Cartridge Locate
2-9	12G0292 запросить цену →	1 Pin, Cartridge Locate
2-10	12G0250 запросить цену →	4 Foot, Rubber
2-11	12G0423 запросить цену →	2 Support, Cartridge
2-12	12G0277 запросить цену →	1 Spring, IC Locate Arm, Right
2-13	12G0275 запросить цену →	1 Arm, IC Locate, Right
2-14	12G3560 запросить цену →	1 Sensor, Paper Input
2-15	12G0451 запросить цену →	1 LED Asm, Erase
2-16	12G0281 запросить цену →	1 Guide, Middle Paper
2-17	12G0282 запросить цену →	1 Brush, Erase
2-18	12G0296 запросить цену →	1 Guide, Paper
2-19	12G0295 запросить цену →	1 Lever, Input Sensor
2-20	12G0280 запросить цену →	1 Guide, Front Paper
2-21	12G0276 запросить цену →	1 Arm, IC Locate, Left
2-22	12G0278 запросить цену →	1 Spring, IC Locate Arm, Left
2-23		2 Screw, M4x8 PP 12G0445
2-24	12G0294 запросить цену →	1 Plate Asm, MPF
2-25	12G0283 запросить цену →	1 Frame, Left Side
2-26	12G0285 запросить цену →	1 Duct, Fuser Cooling Air
2-27	12G0284 запросить цену →	1 Cable & Fan Asm, Cooling
2-28	12G0286 запросить цену →	1 Cover, Inner Air Duct
2-29	12G0279 запросить цену →	2 Pin, IC Locate Arm

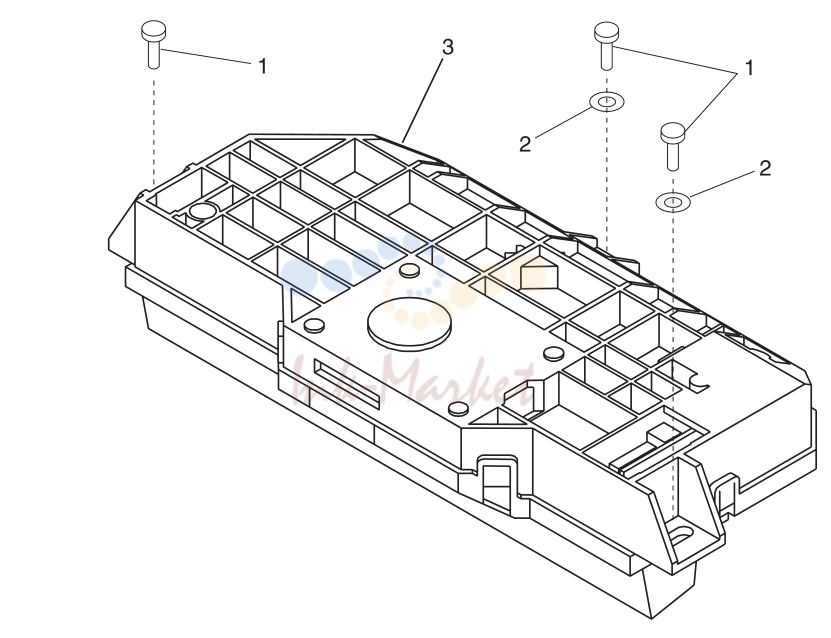

4. Assembly 3: Printhead

№	Артикул	Описание
3-1		3 Screw, M4x12 PP 12G0445
3-2		2 Washer, PP 12G0445
3-3	12G0298 запросить цену →	1 Printhead, Complete M410
3-3	12G3551 запросить цену →	1 Printhead, Complete M412
4-1	12G0299 запросить цену →	1 Roller Asm, MPF Pick
4-2		4 Screw, M4x12 PP 12G0445
4-3	12G0301 запросить цену →	1 Feeder Asm, MPF
4-4	12G0252 запросить цену →	1 Sensor, MPF Input
4-5	12G0251 запросить цену →	1 Solenoid, MPF Pick Roller
4-6		1 Screw, M3x8 PP 12G0445
4-7	12G0300 запросить цену →	1 Shaft Asm, MPF Pick Roller
4-8	12G0302 запросить цену →	1 Cover, Gear
4-9		1 Screw, M4x8 PP 12G0445
4-10		1 Clip, PP 12G0445
5-1	12G0303 запросить цену →	1 Aligner Asm, Paper Feed
5-2		2 Screw, M4x8 PP 12G0445
5-3		1 Spring Washer, PP 12G0445
5-4		1 Screw, Adjustment
5-5	12G0452 запросить цену →	1 Spacer, Adjustment Screw

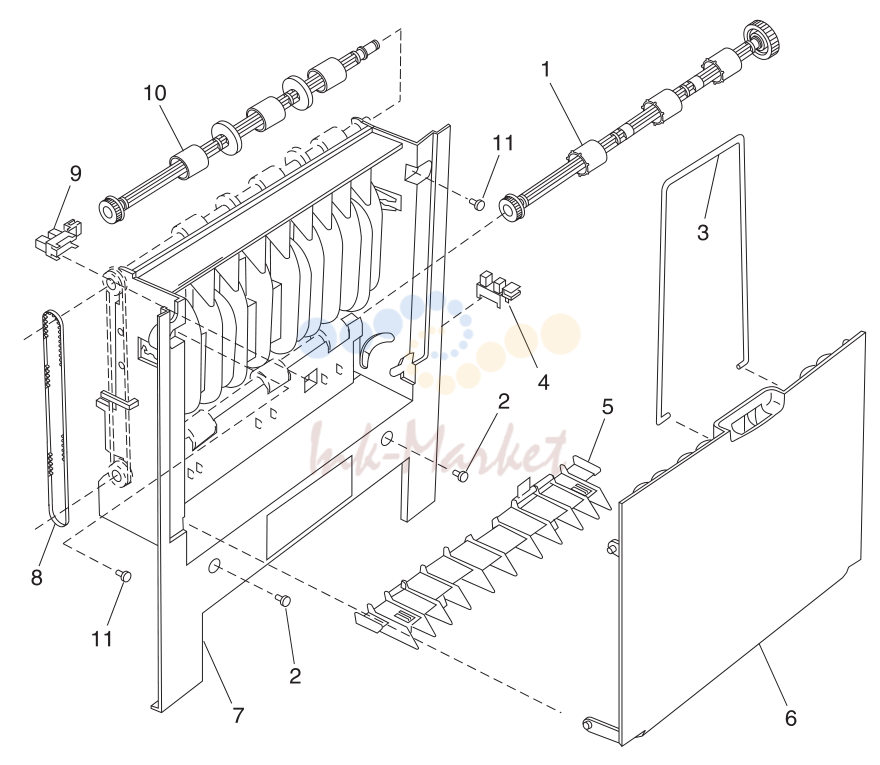

5. Assembly 6: Paper Feed - Output

№	Артикул	Описание
6-1	12G0308 запросить цену →	1 Roller, Lower Redrive
6-2		2 Screw, M3x6 PP 12G0445
6-3	12G0305 запросить цену →	1 Bail, Rear Door Paper
6-4	12G0252 запросить цену →	1 Sensor, Rear Door
6-5	12G0309 запросить цену →	1 Deflector, Paper
6-6	12G0304 запросить цену →	1 Door, Rear
6-7	12G0306 запросить цену →	1 Frame, Rear Paper Exit
6-8	12G0310 запросить цену →	1 Belt, Redrive Roller
6-9	12G0252 запросить цену →	1 Sensor, Paper Exit
6-10	12G0307 запросить цену →	1 Roller, Upper Redrive
6-11		2 Screw, M4x8 PP 12G0445

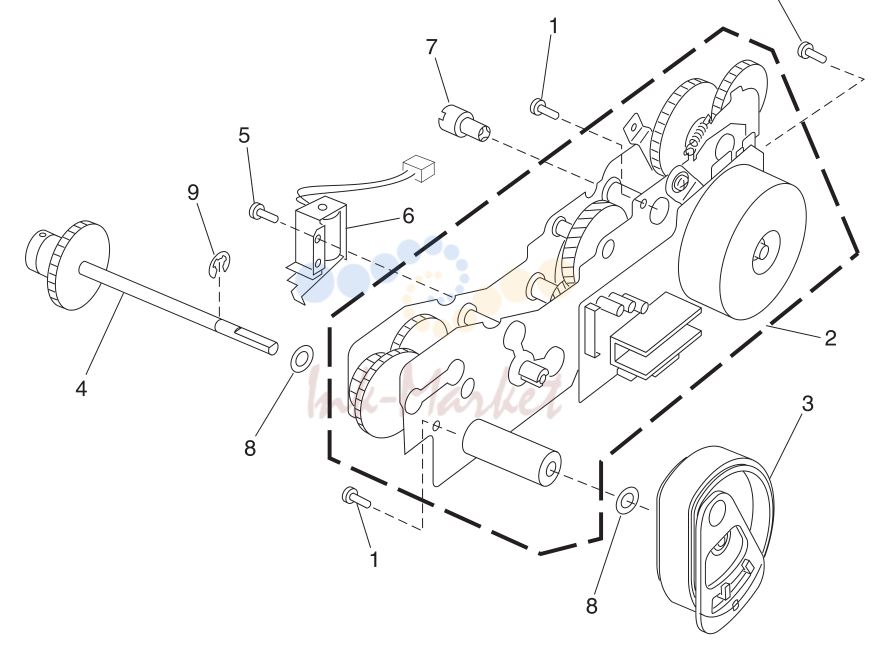

6. Assembly 7: Main Drive

№	Артикул	Описание
7-1		3 Screw, M4x12 PP 12G0445
7-2	12G0321 запросить цену →	1 Drive Asm, Main M410
7-2	12G3552 запросить цену →	1 Drive Asm, Main M412
7-3	12G0323 запросить цену →	1 Roller, Pick
7-4	12G0322 запросить цену →	1 Shaft Asm, Pick Roller
7-5		1 Screw, M3x8 PP 12G0445
7-6	12G0443 запросить цену →	1 Solenoid, Main Pick Roller
7-7	12G0324 запросить цену →	1 Coupling, Spline Drive
7-8		2 Washer, PP12G0445
7-9		1 Clip, PP12G0445
8-1	12G0325 запросить цену →	1 Drive Asm, Developer
8-2		1 Screw, M3x25 PP12G0445
8-3		2 Screw, M4x12 PP12G0445

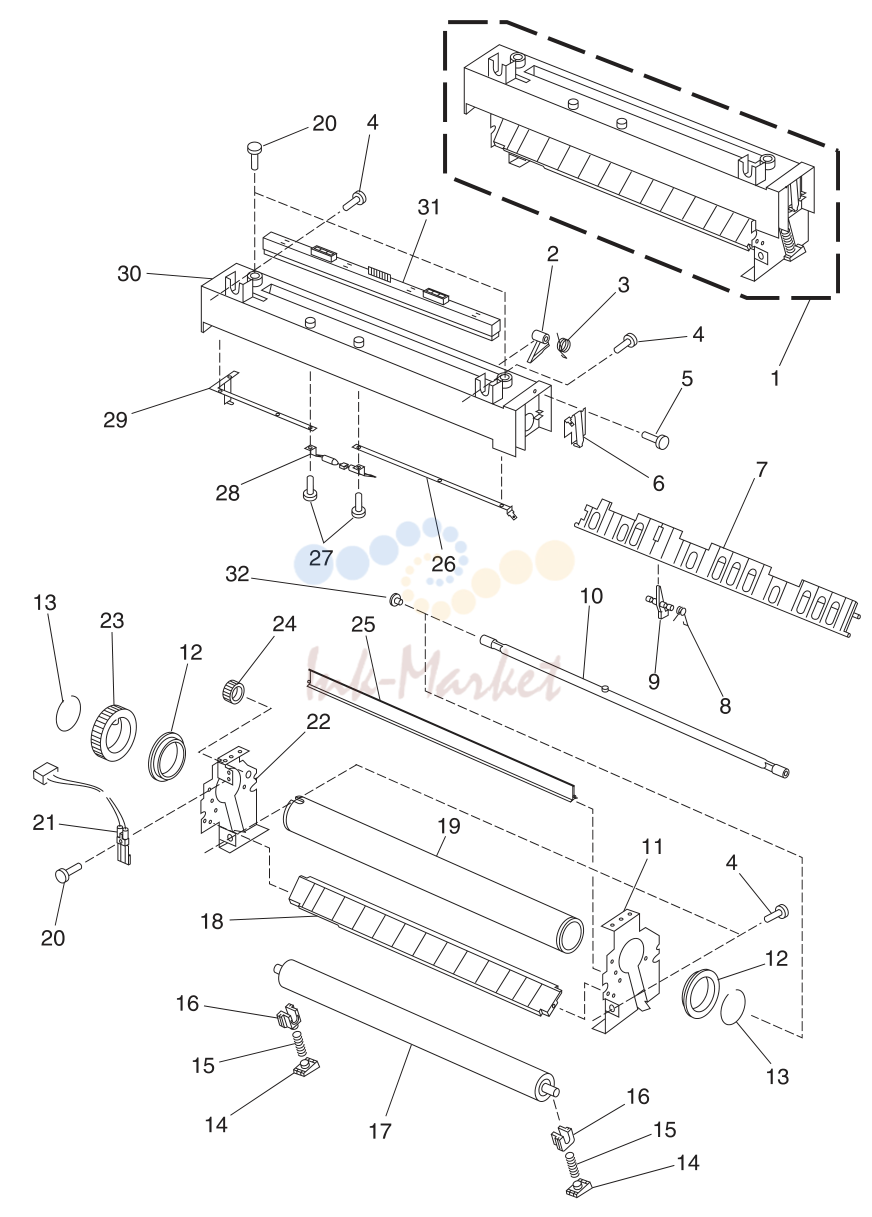

7. Assembly 9: Fuser

№	Артикул	Описание
9-1	12G3982 запросить цену →	1 Fuser Asm, 115V M410
9-1	12G3984 запросить цену →	1 Fuser Asm, 115V M412
9-1	12G3983 запросить цену →	1 Fuser Asm, 220V M410
9-1	12G3985 запросить цену →	Fuser Asm, 220V M412
9-2	12G0331 запросить цену →	4 Finger, Detack
9-3	12G0344 запросить цену →	4 Spring, Detack Finger
9-4		4 Screw, M4x12 PP 12G0445
9-5		3 Screw, M3x8SW PP 12G0445
9-6	12G0343 запросить цену →	1 Contact, Fuser Lamp, Rear
9-7	12G0347 запросить цену →	1 Guide, Fuser Paper Exit
9-8	12G0349 запросить цену →	1 Spring, Exit Sensor Lever
9-9	12G0348 запросить цену →	1 Lever, Paper Exit Sensor
9-10	12G0328 запросить цену →	1 Lamp, 115V M410
9-10	12G0329 запросить цену →	1 Lamp, 220V M410
9-10	12G3562 запросить цену →	1 Lamp, 115V M412
9-10	12G3563 запросить цену →	1 Lamp, 220V M412
9-11	12G0339 запросить цену →	1 Frame, Right Fuser
9-12	12G0330 запросить цену →	2 Bushing, Hot Roll
9-13	12G0334 запросить цену →	2 Clip, Gear Retaining
9-14	12G0337 запросить цену →	2 Stand, Bushing Spring
9-15	12G0336 запросить цену →	2 Spring, Roller Bushing M410
9-15	12G3553 запросить цену →	2 Spring, Roller Bushing M412

8. Assembly 9: Fuser (continued)

№	Артикул	Описание
9-16	12G0335 запросить цену →	2 Bushing, Backup Roller
9-17	12G0327 запросить цену →	1 Roller, Fuser Backup M410
9-17	12G3561 запросить цену →	1 Roller, Fuser Backup M412
9-18	12G0350 запросить цену →	1 Guide, Fuser Paper Entry
9-19	12G0326 запросить цену →	1 Hot Roll, Fuser
9-20		3 Screw, M3x8 PP 12G0445
9-21	12G0353 запросить цену →	1 Thermistor, Fuser
9-22	12G0338 запросить цену →	1 Frame, Left Fuser
9-23	12G0332 запросить цену →	1 Gear, Hot Roll
9-24	12G0346 запросить цену →	1 Gear, Fuser Idler
9-25	12G0446 запросить цену →	1 Guide, Upper Fuser Entry
9-26	12G0342 запросить цену →	1 Contact, Fuser Lamp, Front
9-27		2 Screw, M3x5 PP 12G0445
9-28	12G3980 запросить цену →	1 Fuse, Thermal
9-29	12G0341 запросить цену →	1 Contact, Lamp to Fuse
9-30	12G3981 запросить цену →	1 Cover, Fuser
9-31	12G0345 запросить цену →	1 Wiper, Fuser
9-32	12G0453 запросить цену →	1 Cover, Lamp
10-1	12G0354 запросить цену →	1 Roller, Transfer
10-2	12G0358 запросить цену →	1 Bushing, Right Roller
10-3	12G0355 запросить цену →	2 Pin, Transfer Roller
10-4	12G0359 запросить цену →	2 Spring, Transfer Roller
10-5	12G0357 запросить цену →	1 Arm, Right Transfer Roller
10-6	12G0356 запросить цену →	1 Arm, Left Transfer Roller
11-1	12G0364 запросить цену →	2 Pin, Charge Roller Arm
11-2	12G0362 запросить цену →	1 Arm, Right Charge Roller
11-3	12G0358 запросить цену →	1 Bushing, Right Roller
11-4	12G0360 запросить цену →	1 Roller, Charge
11-5	12G0363 запросить цену →	1 Bushing, Left Charge Roller
11-6	12G0365 запросить цену →	1 Link, Developer Drive Engage
11-7	12G0361 запросить цену →	1 Arm, Left Charge Roller

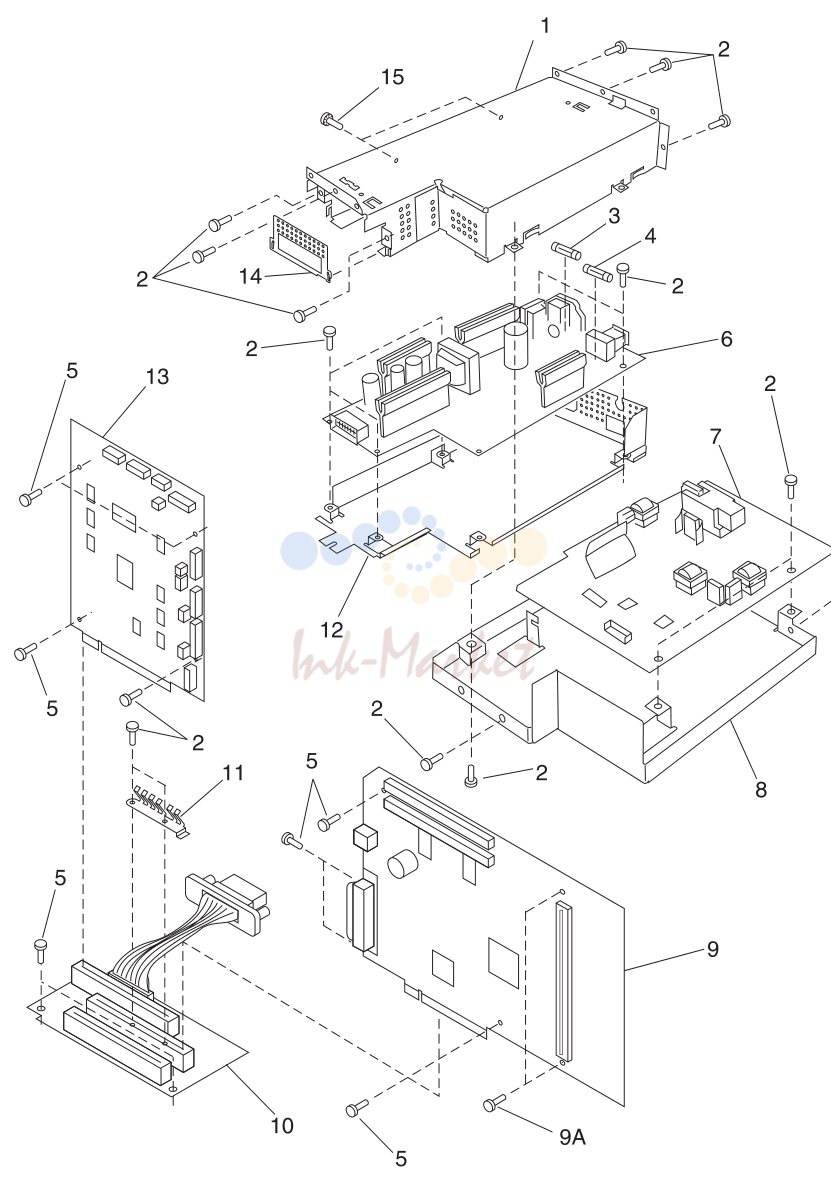

9. Assembly 12: Electronics

№	Артикул	Описание
12-1	12G0367 запросить цену →	1 Frame, Upper LVPS
12-2		26 Screw, M3x6 PP 12G0445
12-3	12G0370 запросить цену →	1 Fuse, 4A, 110V
12-3	12G0373 запросить цену →	1 Fuse, 2A, 220V
12-4	12G0371 запросить цену →	1 Fuse, 12A, 110V
12-4	12G0374 запросить цену →	1 Fuse, 6.3A, 220V
12-5		12 Screw, M3x5 PP 12G0445
12-6	12G0369 запросить цену →	1 Card Asm, LVPS 110V
12-6	12G0372 запросить цену →	1 Card Asm, LVPS 220V
12-7	12G0376 запросить цену →	1 Card Asm, HVPS
12-8	12G0366 запросить цену →	1 Base Plate, HVPS
12-9	12G3567 запросить цену →	1 Card Asm, Controller/RIP M410
12-9	12G3556 запросить цену →	1 Card Asm, Controller/RIP M412
12-10	12G0379 запросить цену →	1 Card Asm, Interconnect
12-11	12G0380 запросить цену →	1 Contact, Ground
12-12	12G0375 запросить цену →	1 Frame, Lower LVPS
12-13	12G0378 запросить цену →	1 Card Asm, Engine M410
12-13	12G3557 запросить цену →	1 Card Asm, Engine M412
12-14	12G0368 запросить цену →	1 Cover, LVPS Connector
12-15		3 Screw w/Starwasher, M3x6

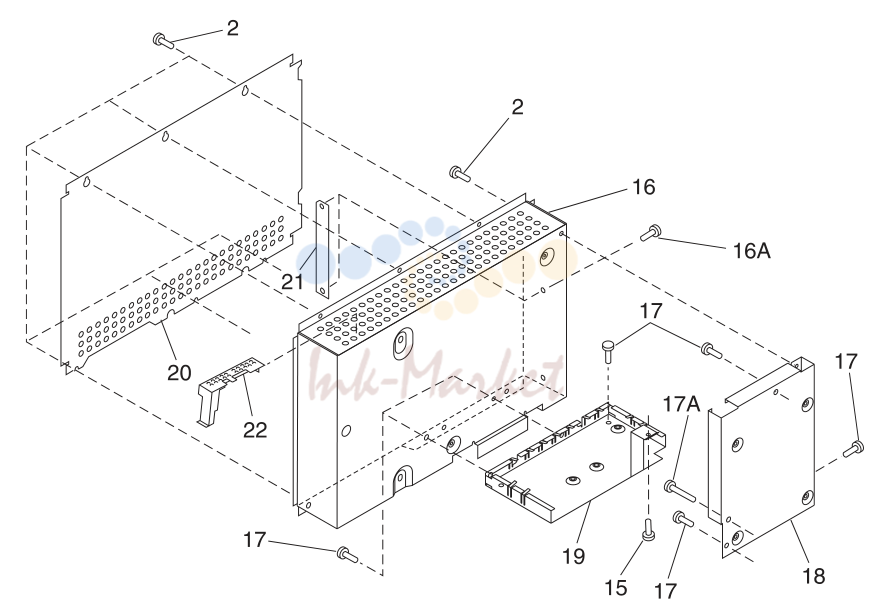

10. Assembly 12: Electronics (continued)

№	Артикул	Описание
12-16	12G0381 запросить цену →	1 Shield, Controller Board
12-17		9 Screw, M4x8 PP 12G0445
12-18	12G0384 запросить цену →	1 Shield, Engine Board
12-19	12G0383 запросить цену →	1 Shield, Interface Board
12-20	12G0382 запросить цену →	1 Cover, Controller Bd Shield
12-21	12G0385 запросить цену →	1 Cover, Blank Bus
12-22	12G0436 запросить цену →	1 Cover, Internal Gear

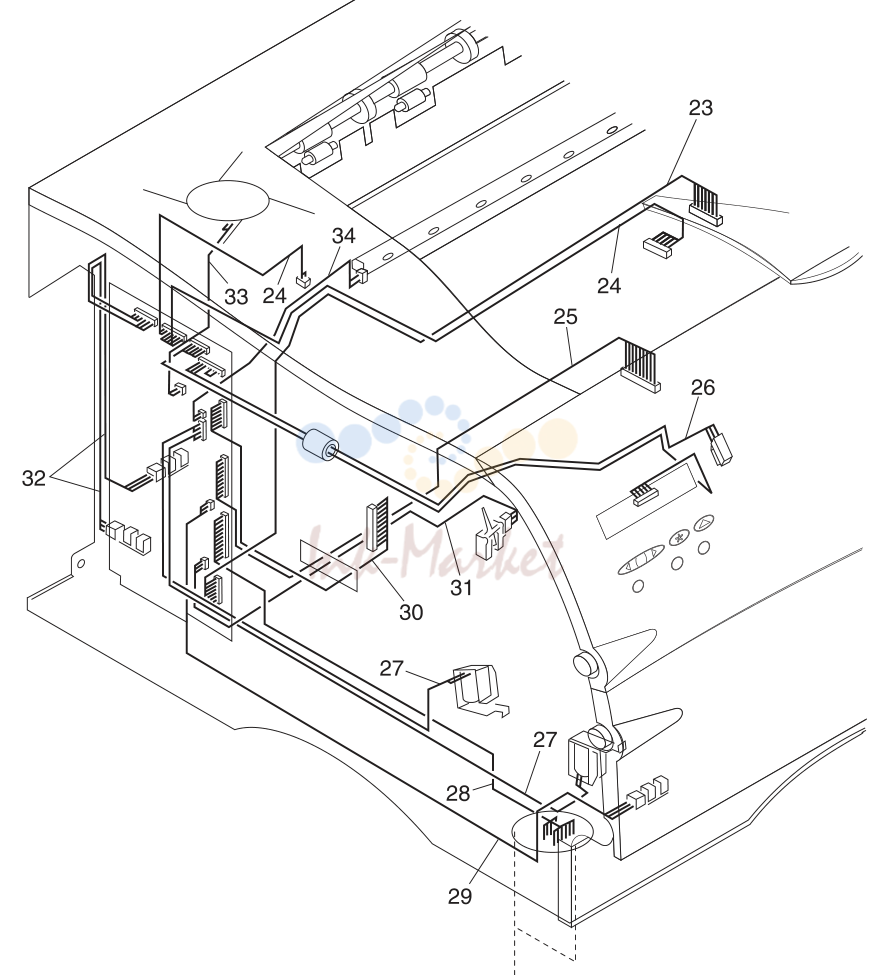

11. Assembly 12: Electronics (continued)

№	Артикул	Описание
12-23	12G0422 запросить цену →	1 Cable, Printhead
12-24	12G0413 запросить цену →	1 Cable, Thermistor & Mirror Motor
12-25	12G0420 запросить цену →	1 Cable, HVPS
12-26	12G1860 запросить цену →	1 Cable Asm, Op Panel & Cover
12-27	12G0411 запросить цену →	1 Cable, Solenoid
12-28	12G0421 запросить цену →	1 Cable, Tray 2 M410
12-28	12G3559 запросить цену →	1 Cable, Tray 2 M412
12-29	12G0417 запросить цену →	1 Cable, MPF Paper Present Sensor
12-30	12G0419 запросить цену →	1 Cable, Main Motor
12-31	12G0418 запросить цену →	1 Cable, Paper Input Sensor
12-32	12G0412 запросить цену →	1 Cable, Rear Door & Exit Sensor
12-33	12G0284 запросить цену →	1 Cable & Fan Asm, Cooling
12-34	12G0416 запросить цену →	1 Cable, Erase LED

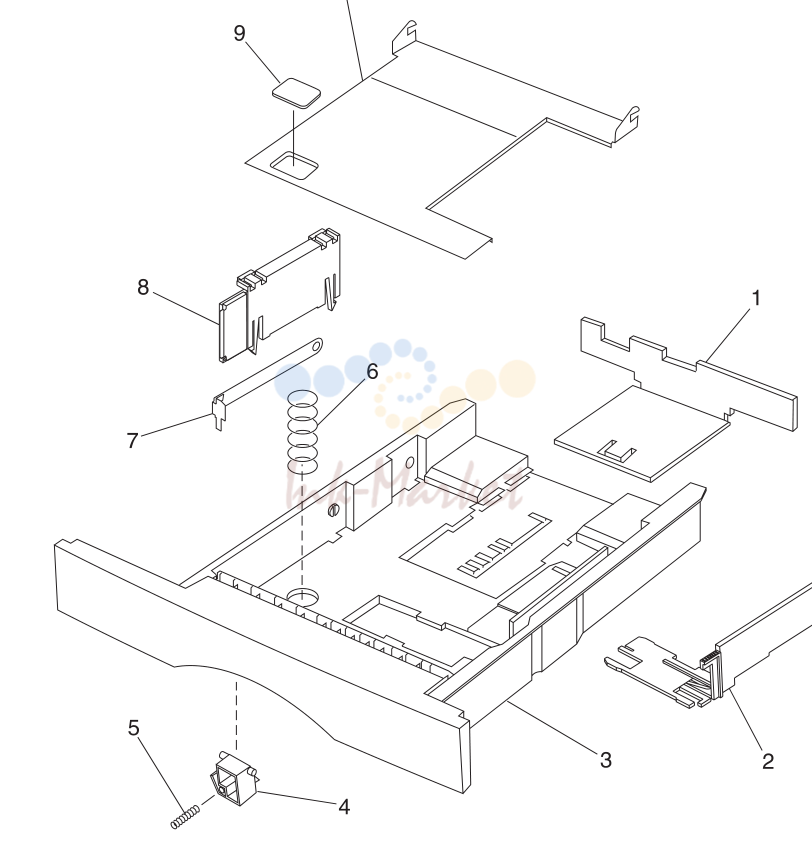

12. Assembly 13: 250-Sheet Tray

№	Артикул	Описание
13-1	12G0315 запросить цену →	1 Guide, Rear Paper
13-2	12G0313 запросить цену →	1 Guide, Right Paper
13-3	12G0311 запросить цену →	1 Base, 250-Sheet Paper Tray
13-4	12G0319 запросить цену →	1 Holder, Lift Plate
13-5	12G0320 запросить цену →	1 Spring, Lift Plate Holder
13-6	12G0318 запросить цену →	1 Spring, Lift Plate
13-7	12G0314 запросить цену →	1 Buckler, Corner
13-8	12G0316 запросить цену →	1 Cover Asm, Corner Buckler
13-9	12G0317 запросить цену →	1 Pad, Pick Roller Friction
13-10	12G0312 запросить цену →	1 Plate, Lift

13. Assembly 14: 500-Sheet Tray

№	Артикул	Описание
14-1	12G0391 запросить цену →	1 Guide, Rear Paper
14-2	12G0392 запросить цену →	1 Slider, Rear Paper Guide
14-3	12G0386 запросить цену →	1 Base, 500-Sheet Paper Tray
14-4	12G0393 запросить цену →	1 Guide, Right Paper
14-5	12G0390 запросить цену →	1 Holder, Lift Plate
14-6	12G0396 запросить цену →	1 Spring, Lift Plate Holder
14-7	12G0395 запросить цену →	1 Spring, Lift Plate
14-8	12G0394 запросить цену →	1 Pad, Pick Roller Friction
14-9	12G0387 запросить цену →	1 Buckler, Corner
14-10	12G0388 запросить цену →	1 Cover Asm, Corner Buckler
14-11	12G0389 запросить цену →	1 Plate, Lift

14. Assembly 14: 500-Sheet Tray (continued)

№	Артикул	Описание
14-12		3 Screw, M4x10, PP 12G0445
14-13	12G0404 запросить цену →	1 Lever, Tray 1 Inserted
14-14	12G0252 запросить цену →	1 Sensor, Tray 1 Inserted
14-15	12G0398 запросить цену →	1 Frame, 500-Sheet Drive
14-16		2 Clip, PP 12G0445
14-17	12G0399 запросить цену →	1 Roller, 500-Sheet Pick
14-18	12G0403 запросить цену →	1 Roller Asm, Alignment
14-19	12G0397 запросить цену →	1 Base, 500-Sheet Feeder M410
14-19	12G3564 запросить цену →	1 Base, 500-Sheet Feeder M412
14-20	12G0250 запросить цену →	4 Foot, Rubber
14-21	12G0402 запросить цену →	1 Lever Asm, Tray Bias
14-22	12G0405 запросить цену →	1 Spring, Tray Bias
14-23	12G0406 запросить цену →	1 Guide, Paper
14-24		1 Gears, Tray 2 Idler PP 12G0448
14-25	12G0409 запросить цену →	1 Motor Asm, Tray 2 M410
14-25	12G3565 запросить цену →	1 Motor Asm, Tray 2 M412
14-26	12G0400 запросить цену →	1 Shaft Asm, 500-Sheet P. Roller
14-27	12G0408 запросить цену →	1 Card Asm, Tray 2 M410
14-27	12G3558 запросить цену →	1 Card Asm, Tray 2 M412
14-28	12G0444 запросить цену →	1 Solenoid, Tray 2 Pick Roller
14-29	12G0407 запросить цену →	1 Cable, Tray 2 Interconnect
14-30	12G0449 запросить цену →	1 Cable, Tray 1 Sensor
14-31	12G0450 запросить цену →	1 Cable, Tray 2 Ground
14-32		14 Screw, M3x10 PP 12G0445
15	99A1752 запросить цену →	1 Memory, 4MB SDRAM DIMM
15	99A1753 запросить цену →	1 Memory, 8MB SDRAM DIMM
15	99A1754 запросить цену →	1 Memory, 16MB SDRAM DIMM
15	99A1755 запросить цену →	1 Memory, 32MB SDRAM DIMM
15	99A1756 запросить цену →	1 Memory, 64MB SDRAM DIMM
15	99A1757 запросить цену →	1 Memory, 2MB Flash DIMM
15	99A1758 запросить цену →	1 Memory, 4MB Flash DIMM
15	99A1759 запросить цену →	1 Memory, 8MB Flash DIMM
15	99A1774 запросить цену →	1 Memory, 16MB Flash DIMM
15	99A1683 запросить цену →	1 Memory, 2MB Flash DIMM w/ Optra Forms
15	99A1684 запросить цену →	1 Memory, 4MB Flash DIMM w/ Optra Forms
15	99A1685 запросить цену →	1 Memory, 8MB Flash DIMM w/ Optra Forms
15	99A1686 запросить цену →	1 Memory, 16MB Flash DIMM w/ Optra Forms
15	12G1695 запросить цену →	1 Card Asm, INA, Ethernet 10/100BaseTX
15	12G1696 запросить цену →	1 Card Asm, INA,10Base2/T
15	12G1697 запросить цену →	1 Card Asm, INA,Token Ring
15	99A0560 запросить цену →	1 Card Asm, Tri-port
15	99A0516 запросить цену →	1 Adapter, Hard Disk
15	99A0459 запросить цену →	1 Disk Drive, 2.1+ GB
15	99A0799 запросить цену →	1 Disk Drive, 2.1+ GB w/OptraForms
15	99A0923 запросить цену →	1 Card Asm, Parallel/USB
15	16A0190 запросить цену →	1 Card Asm, ENA Marknet Pro
15	16A0187 запросить цену →	1 Card Asm, ENA Marknet Pro 1 10Base 2/T
15	16A0185 запросить цену →	1 Card Asm, ENA Marknet Pro
15	16A0186 запросить цену →	1 Card Asm, ENA Marknet Pro 3 Token Ring
15	99A1140 запросить цену →	1 Card Asm, Bar Code M410
15	99A1141 запросить цену →	1 Card Asm, Bar Code M412
15	99A0629 запросить цену →	1 Adapter, Coax/Twinax for SCS
6-40		Service Manual
