Содержание
- 1. Assembly 1: Covers 1
- 2. Assembly 2: Covers 2
- 3. Assembly 3: Covers 3
- 4. Assembly 4: Inner covers
- 5. Assembly 5: Control panel
- 6. Assembly 6: Printhead
- 7. Assembly 7: Toner supply 1
- 8. Assembly 8: Toner supply 2
- 9. Assembly 9: Waste toner
- 10. Assembly 11: Photoconductor lock
- 11. Assembly 12: Transfer belt
- 12. Assembly 13: Tray 1 and 2 transport
- 13. Assembly 15: Tray 1 separator
- 14. Assembly 16: Tray 2 feed
- 15. Assembly 17: Tray 2 separator
- 16. Assembly 18: Tray rail
- 17. Assembly 19: Tray paper detection
- 18. Assembly 20: Tray insert 1
- 19. Assembly 21: Tray insert 2
- 20. Assembly 23: Registration transport
- 21. Assembly 24: Transfer

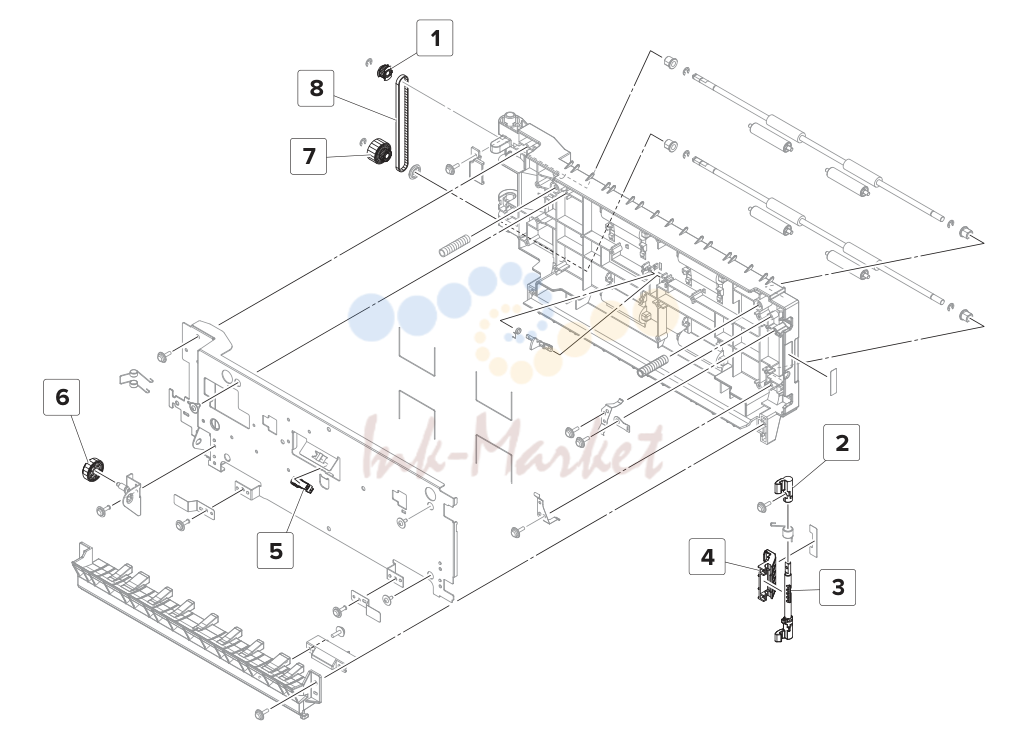

- 22. Assembly 25: Registration unit

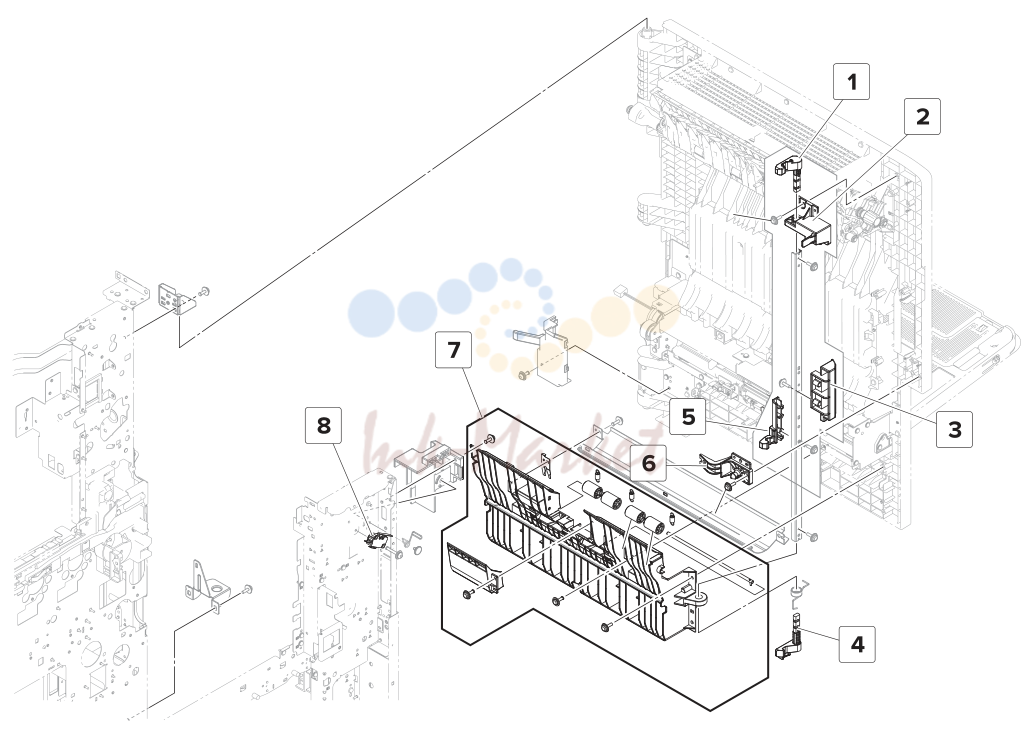

- 23. Assembly 26: Right door transport

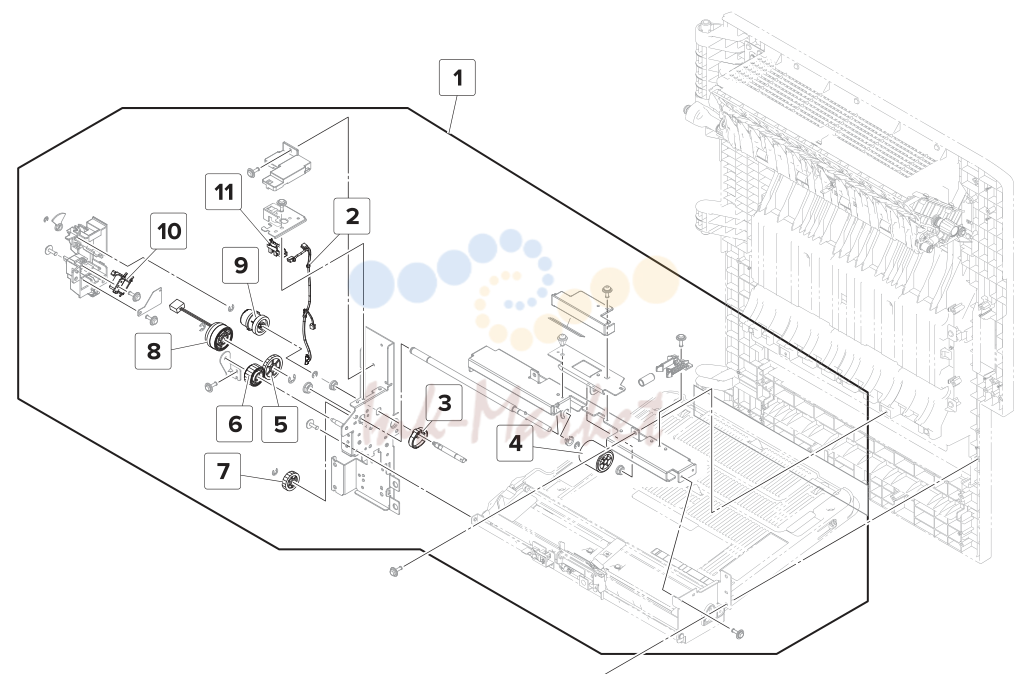

- 24. Assembly 27: MPF 1

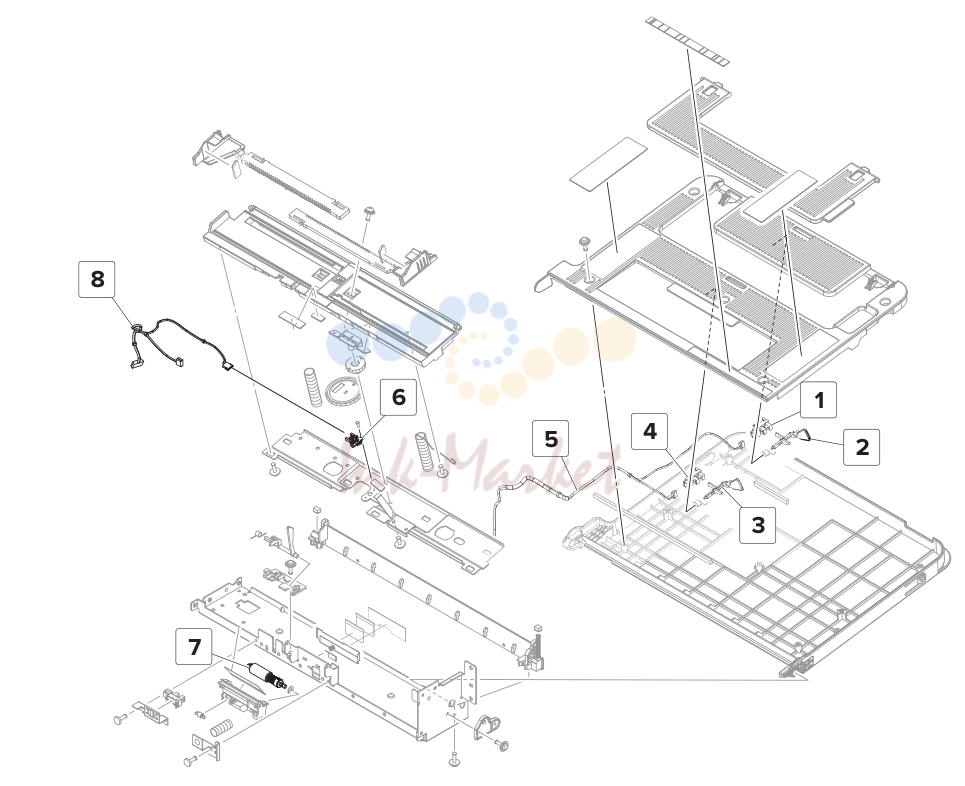

- 25. Assembly 28: MPF 2

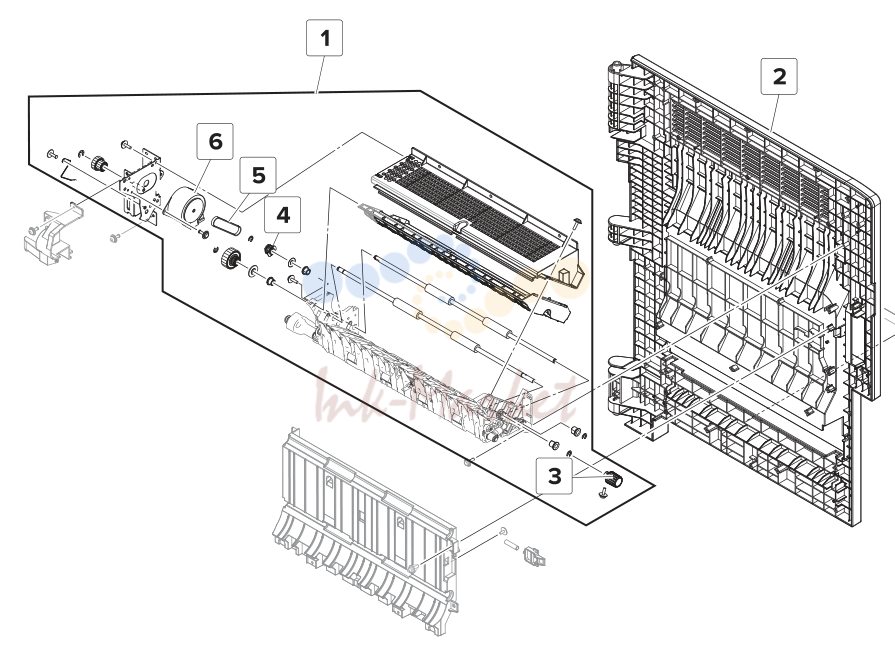

- 26. Assembly 29: Duplex 1

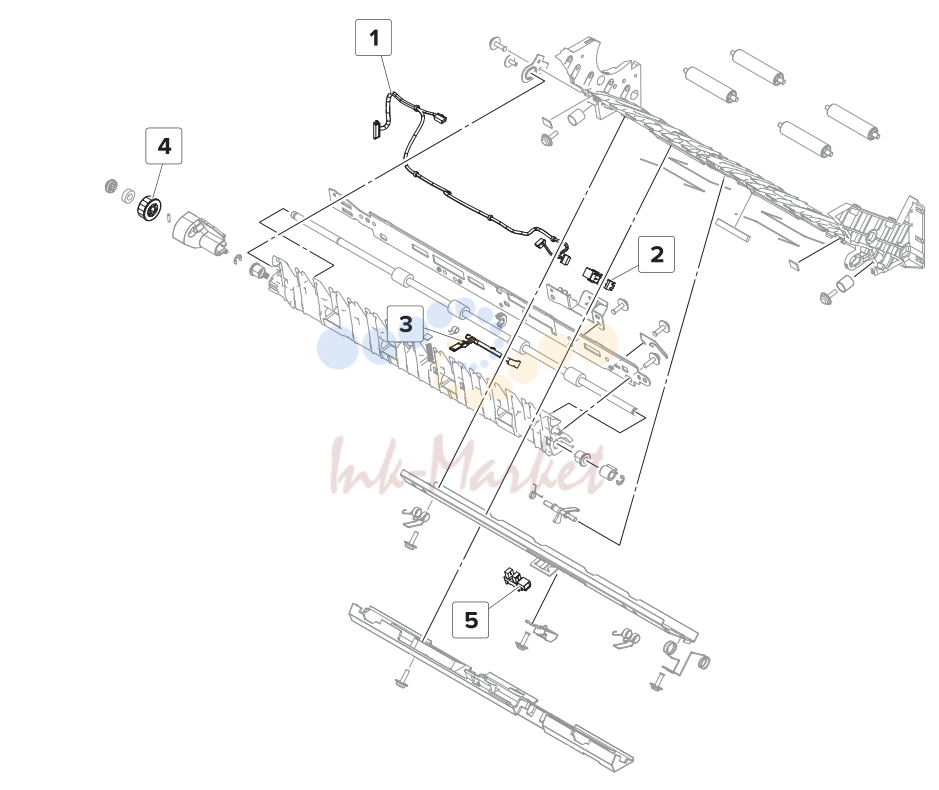

- 27. Assembly 30: Duplex 2

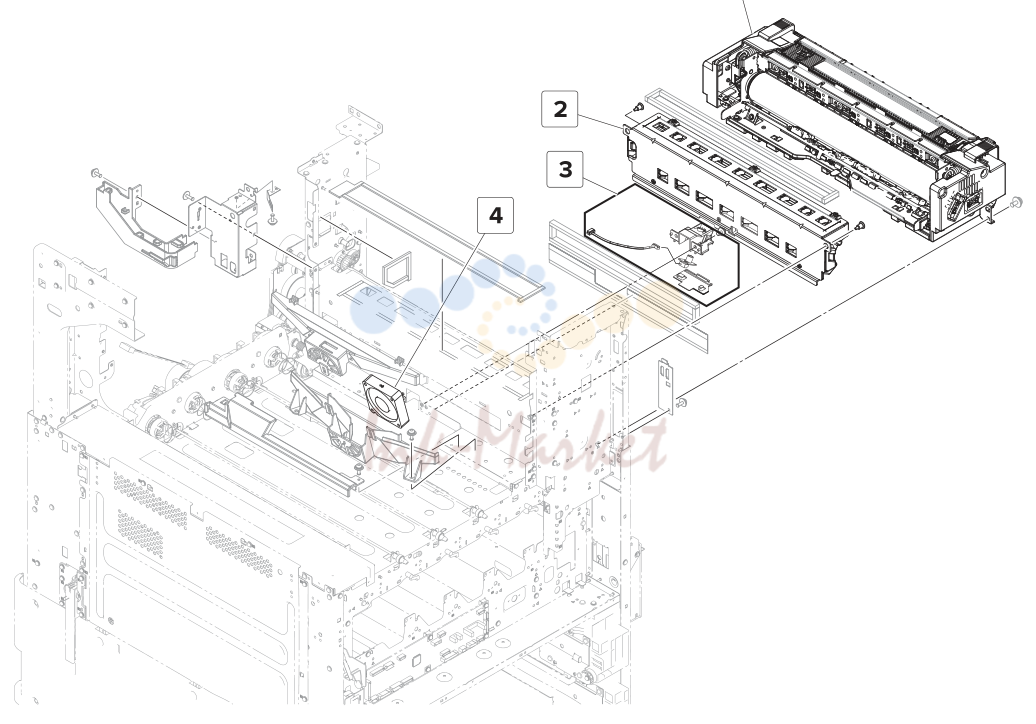

- 28. Assembly 31: Fuser

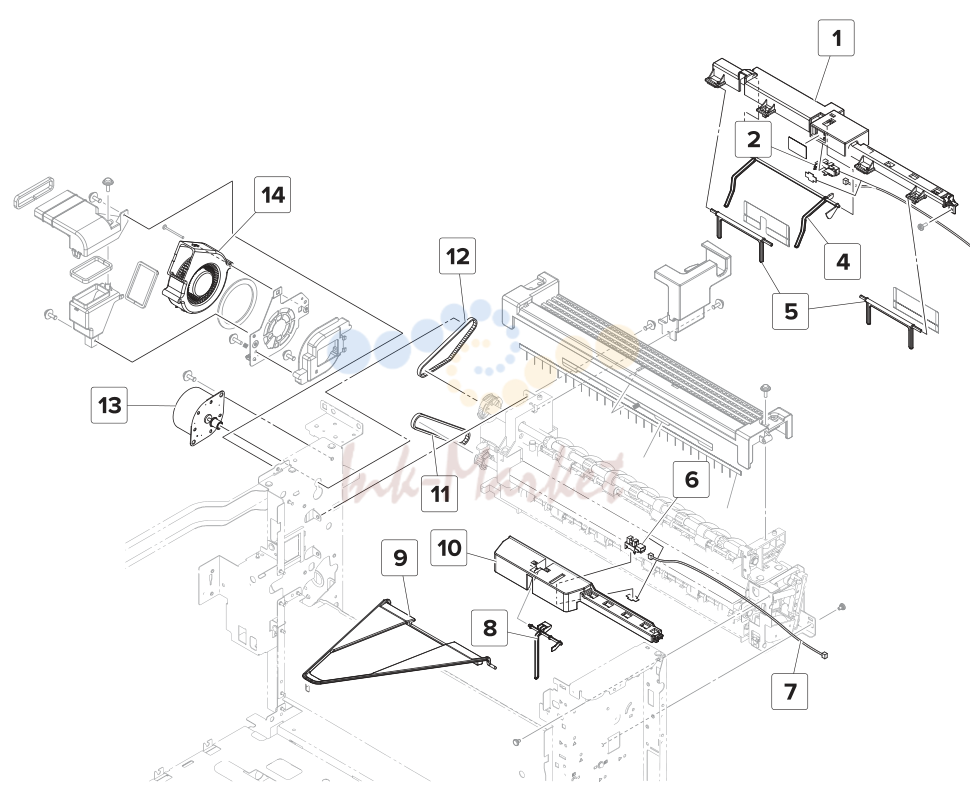

- 29. Assembly 32: Exit 1

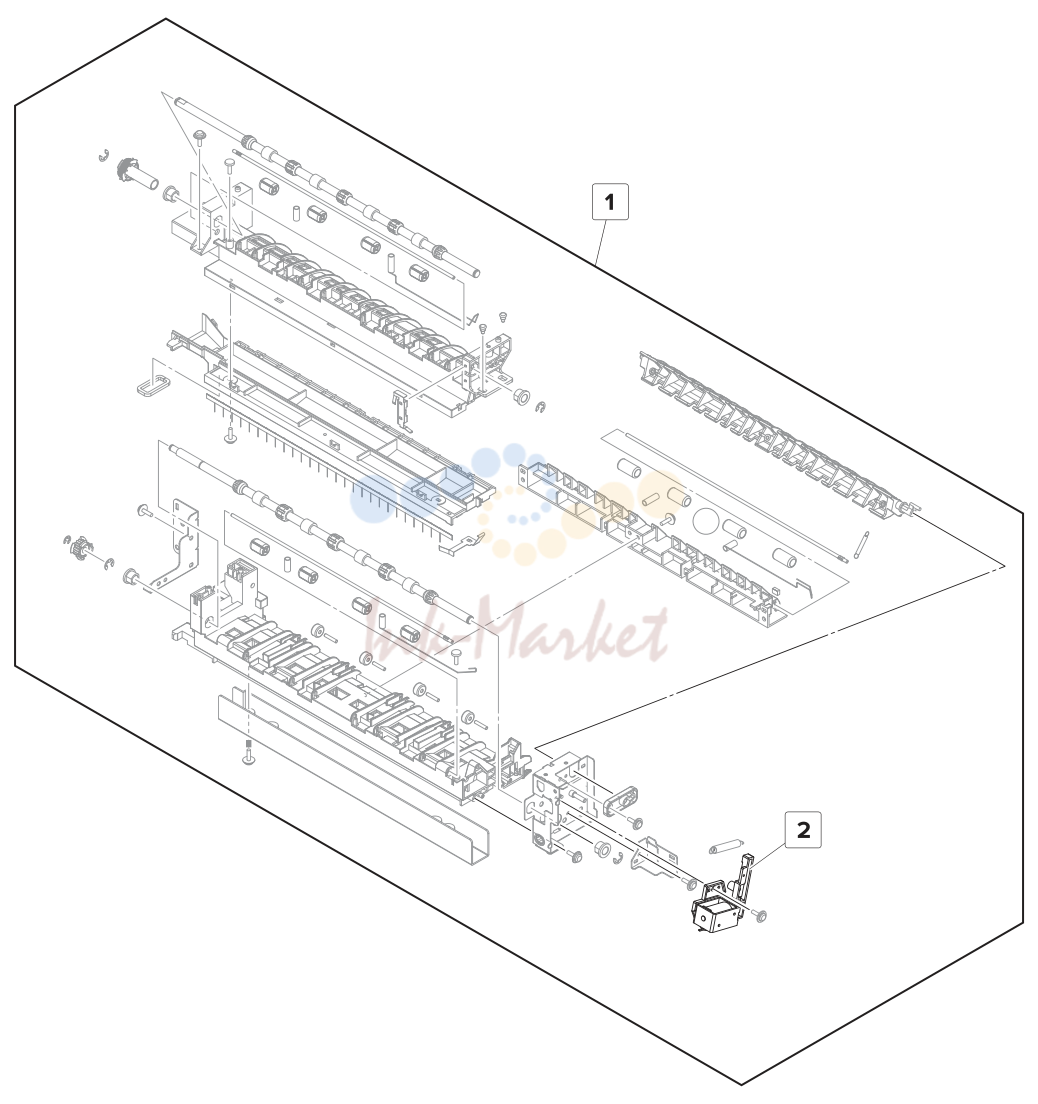

- 30. Assembly 33: Exit 2

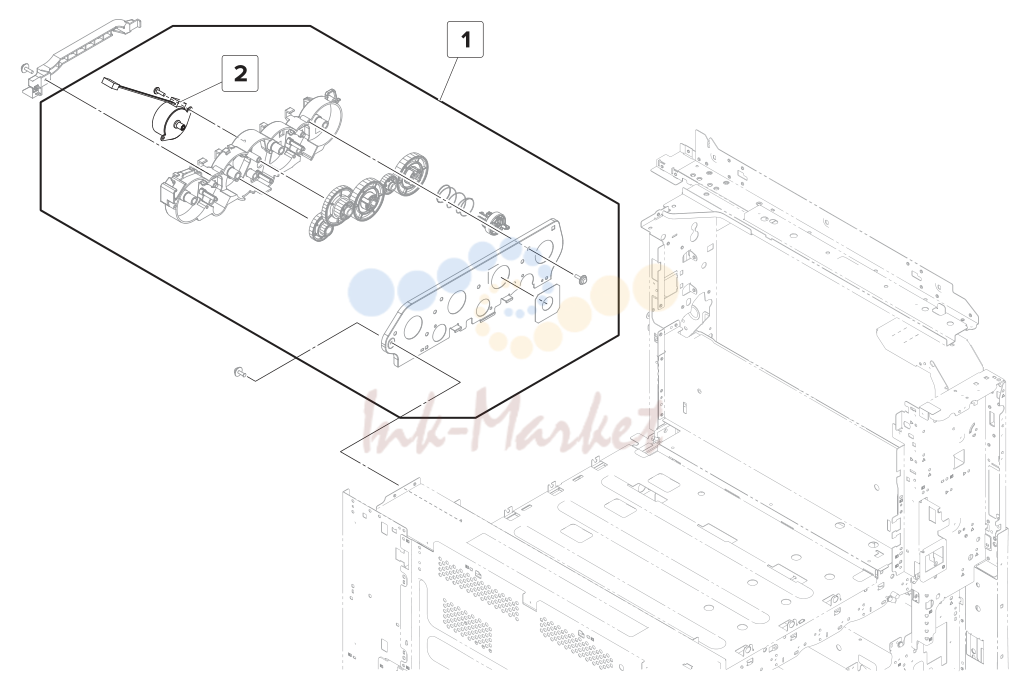

- 31. Assembly 35: Toner cartridge drive

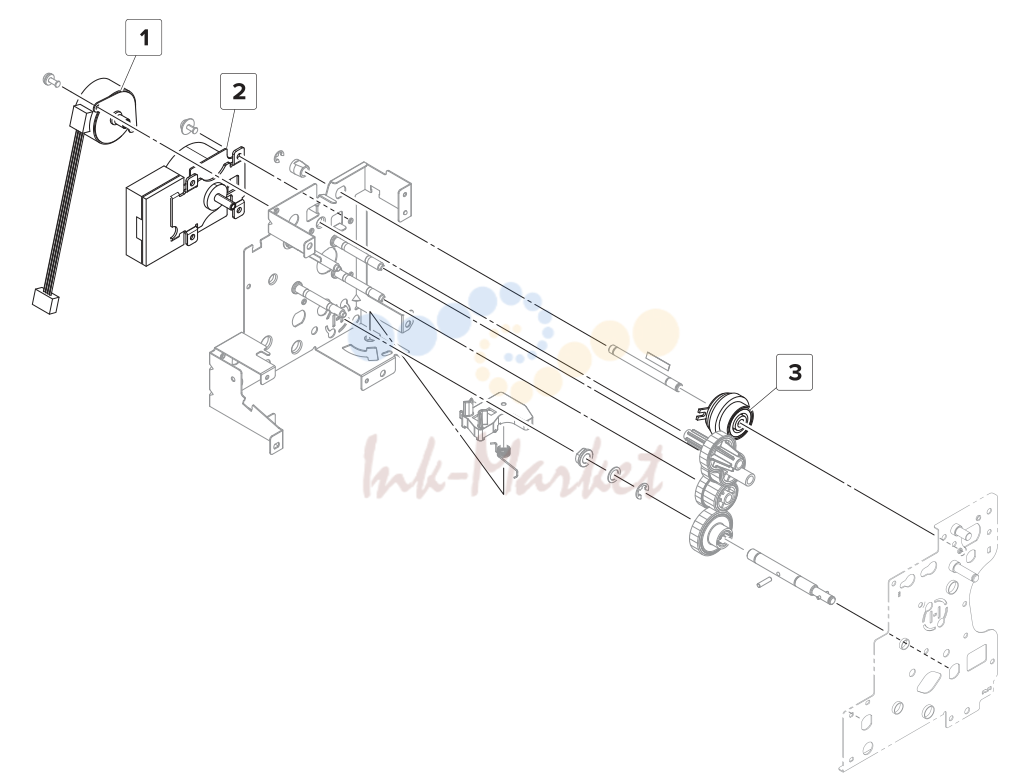

- 32. Assembly 37: Fuser drive 2

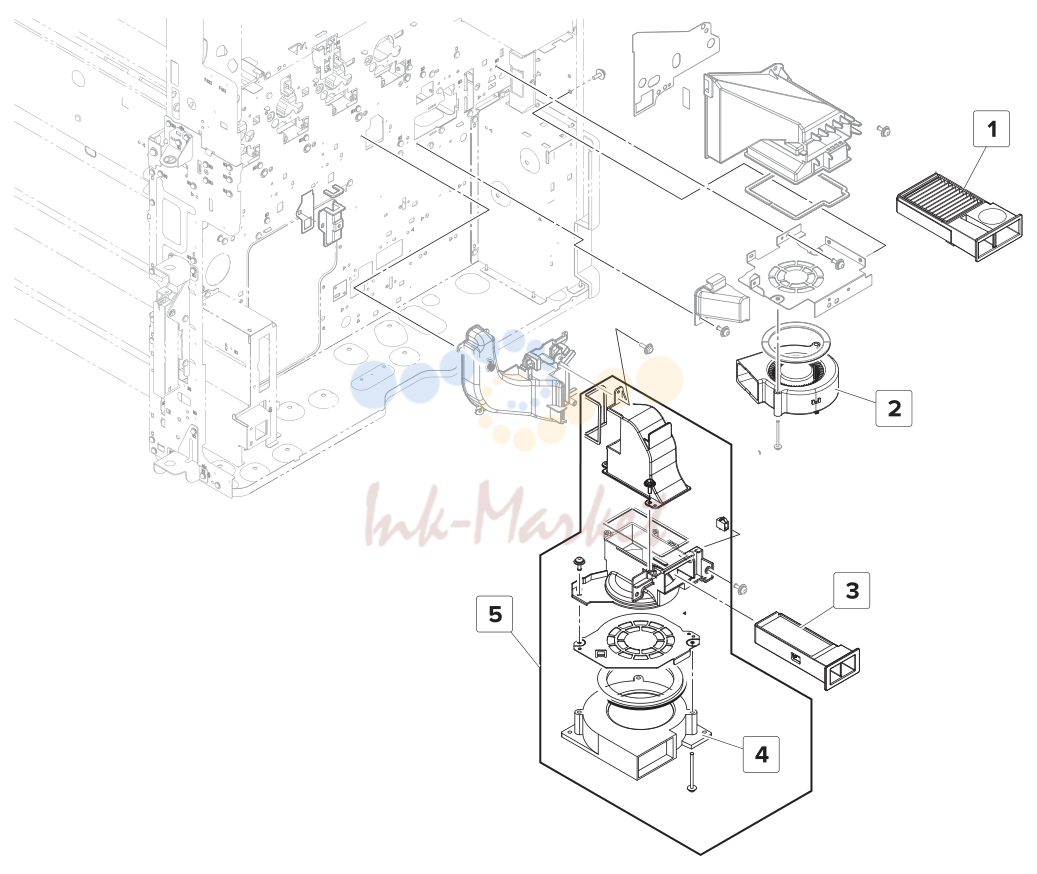

- 33. Assembly 38: Ozone duct

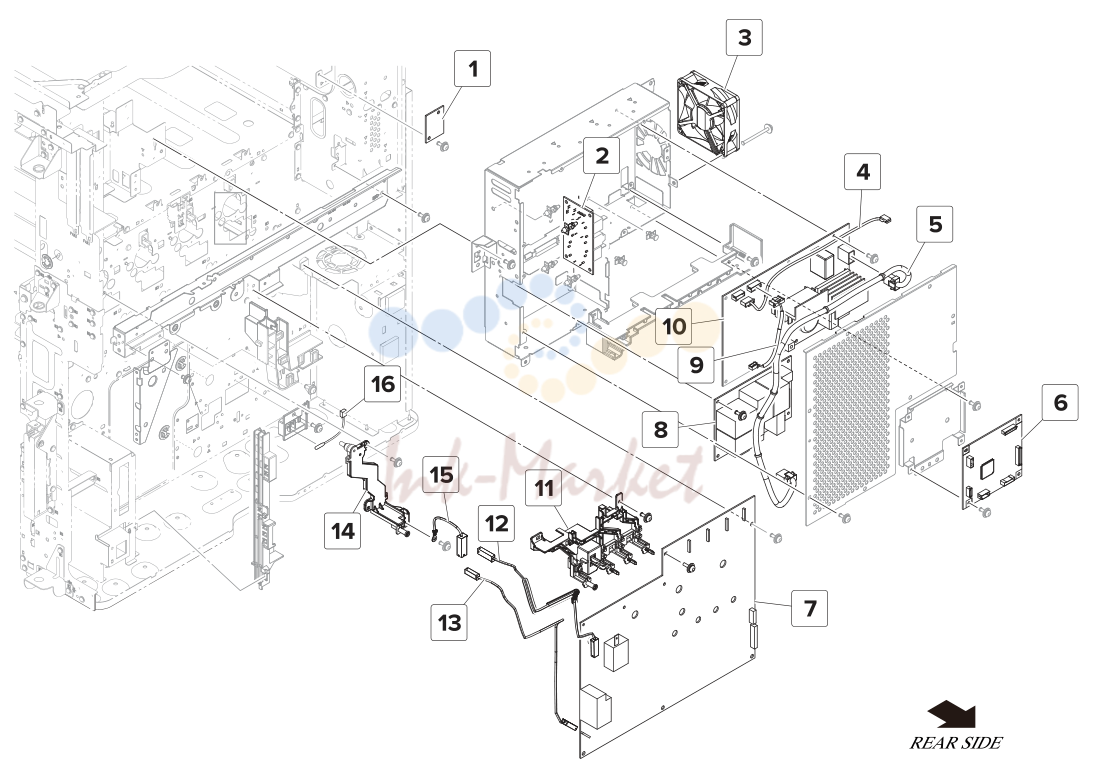

- 34. Assembly 39: High voltage

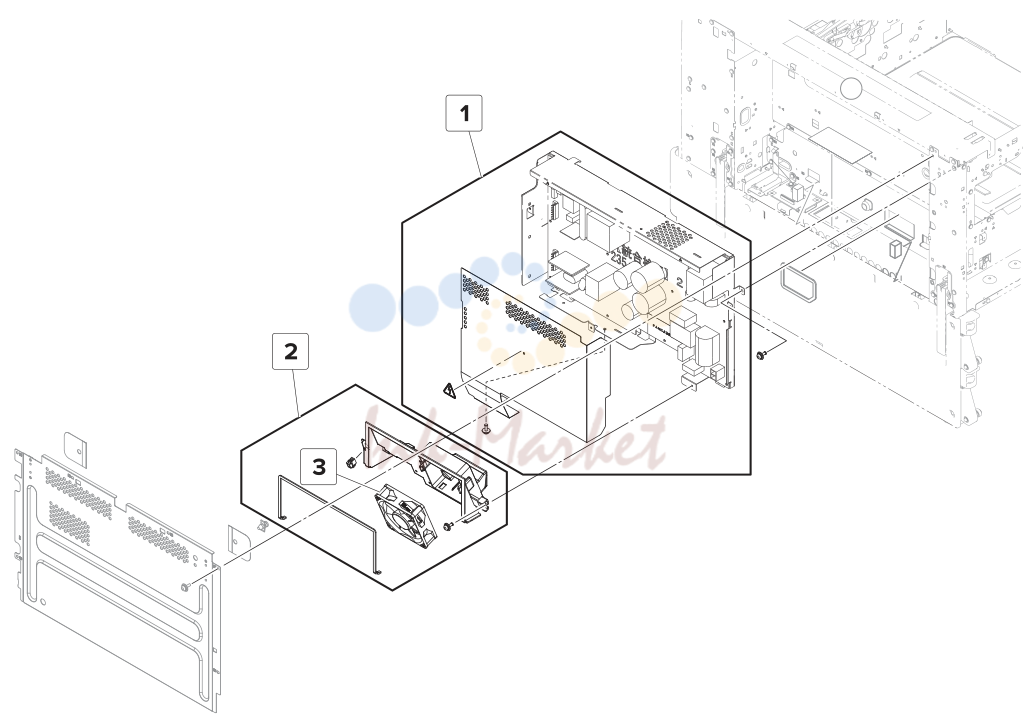

- 35. Assembly 40: Main power supply

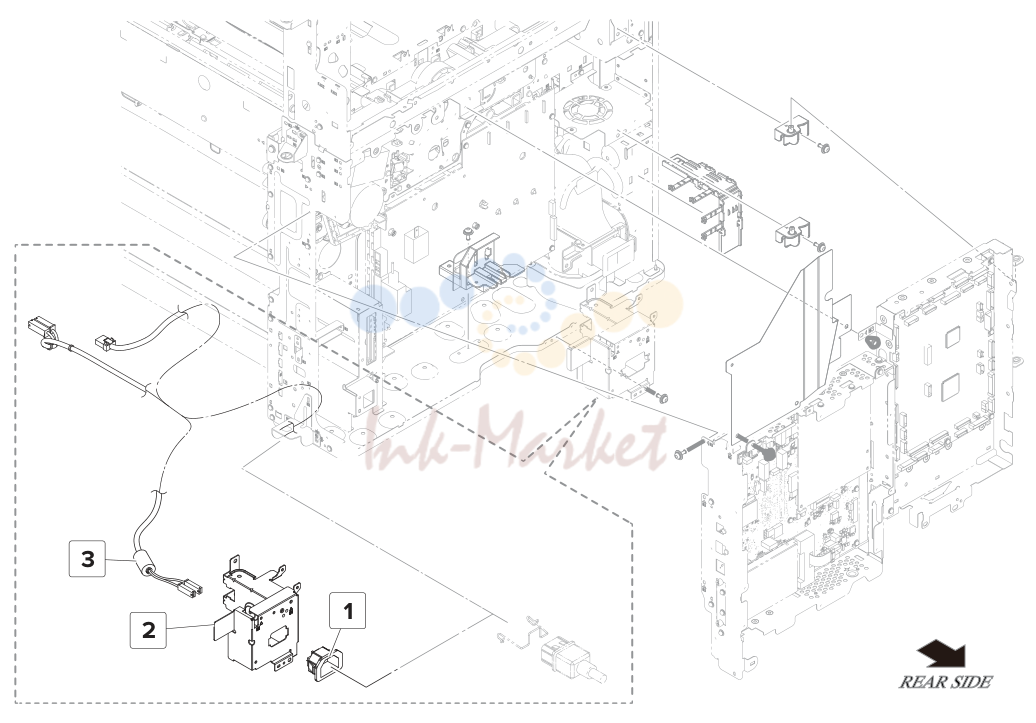

- 36. Assembly 41: Electrical 1

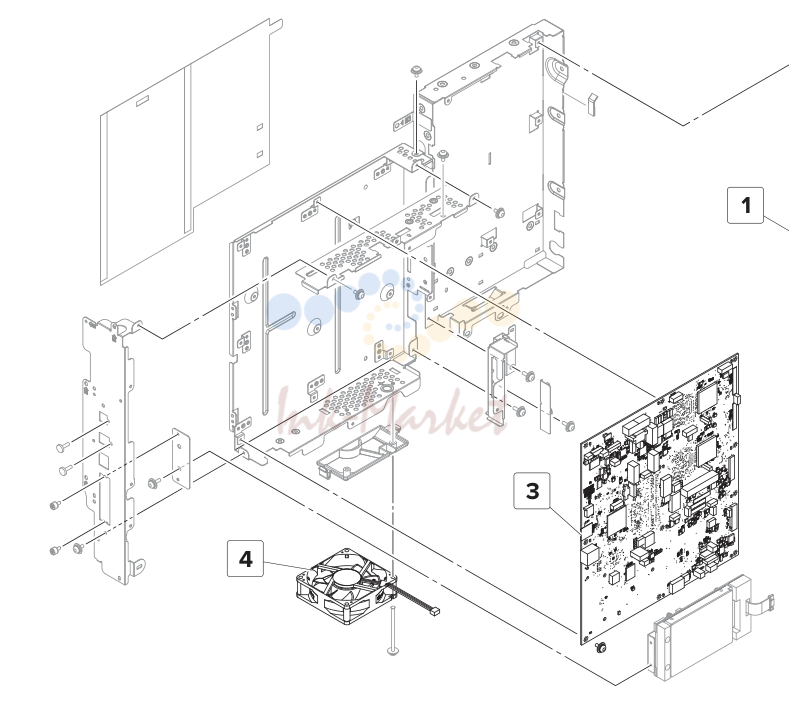

- 37. Assembly 42: Electrical 2

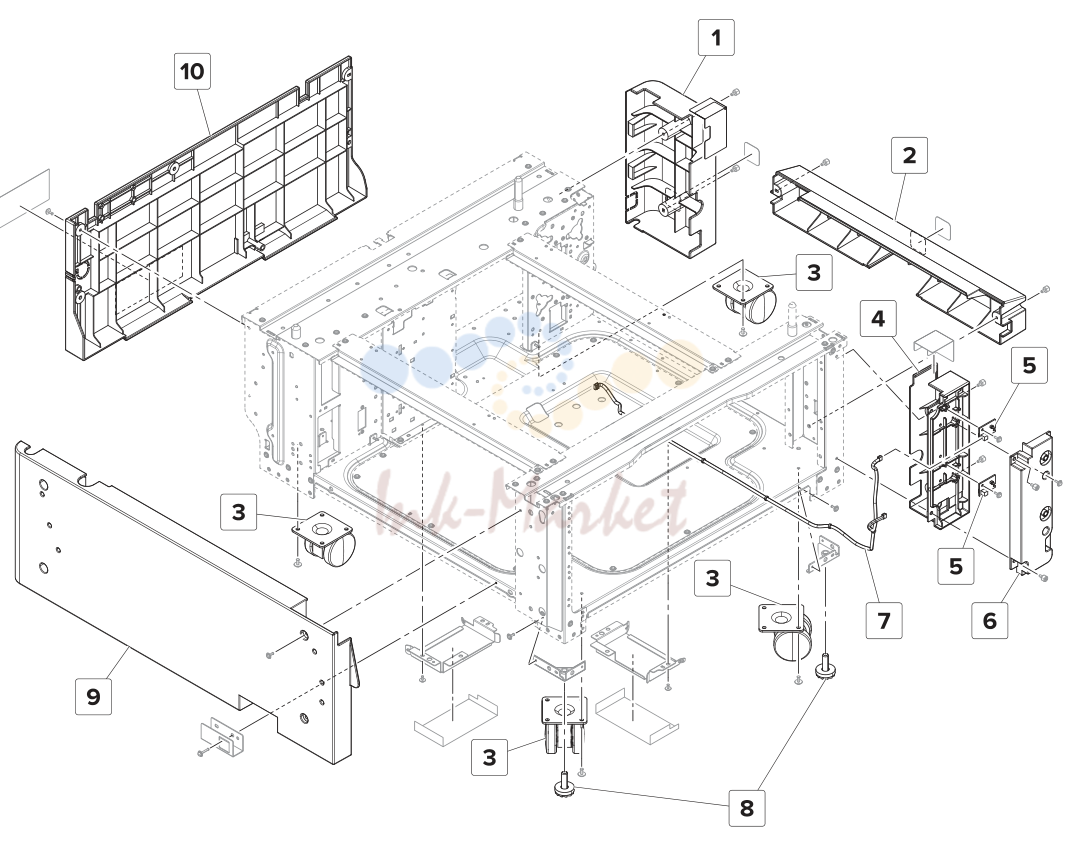

- 38. Assembly 43: 2 x 500 sheet tray-Covers

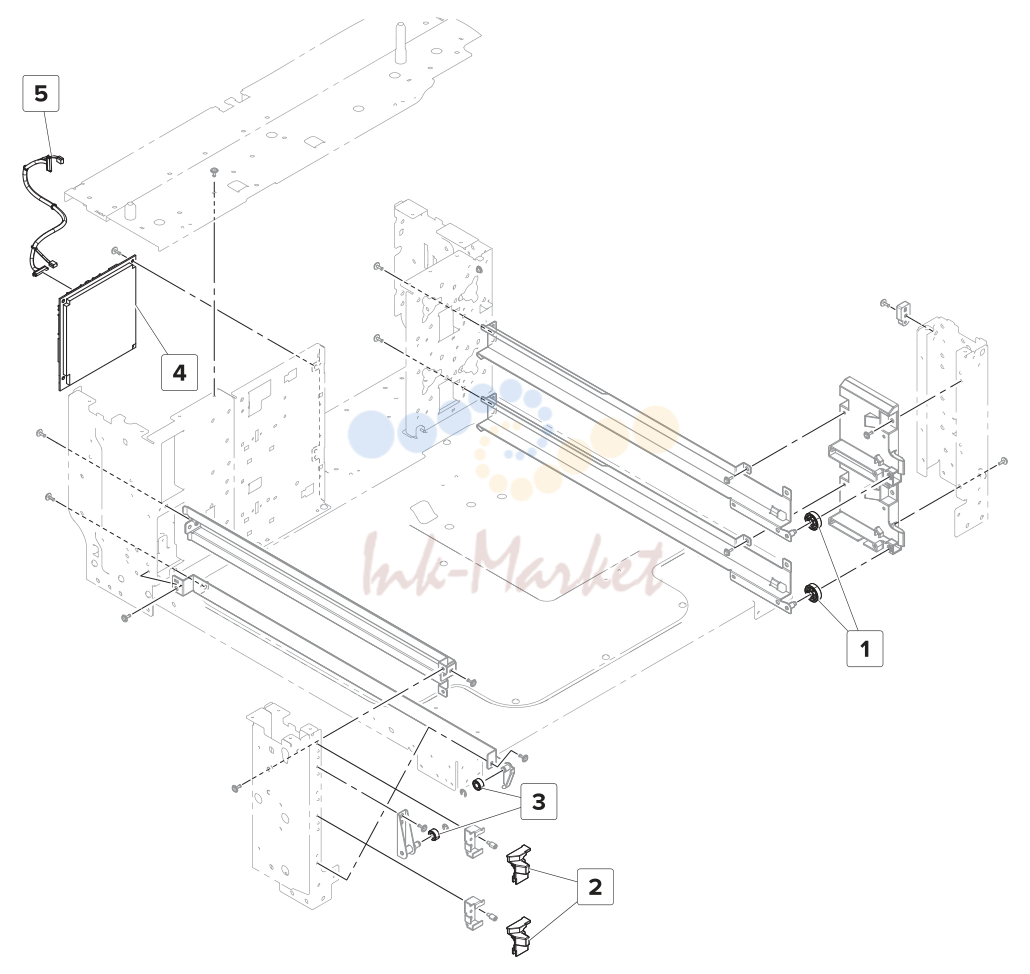

- 39. Assembly 44: 2 x 500 sheet tray-Frame

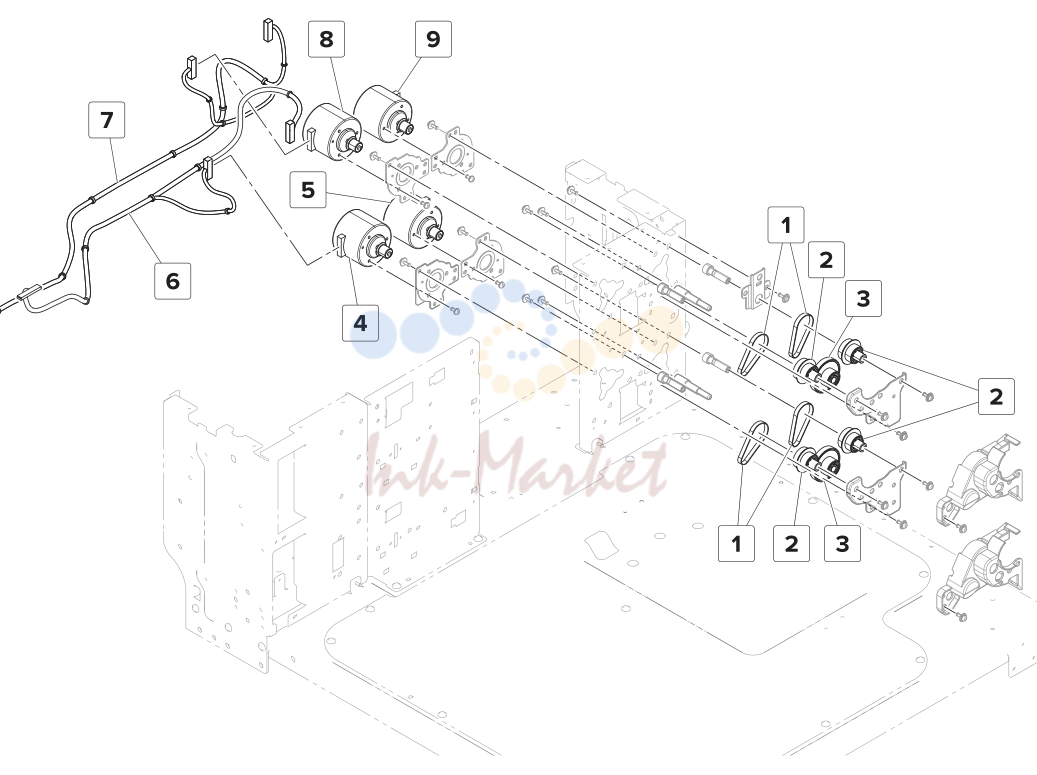

- 40. Assembly 45: 2 x 500 sheet tray-Paper feed

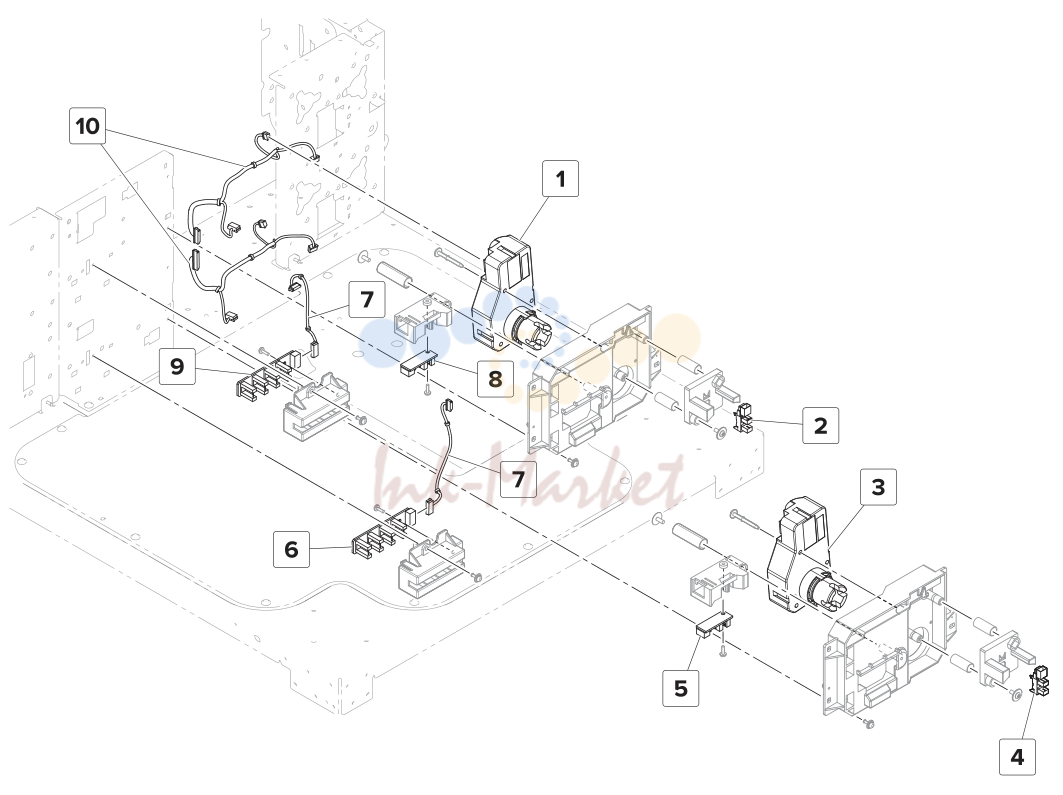

- 41. Assembly 46: 2 x 500 sheet tray-Paper size detection

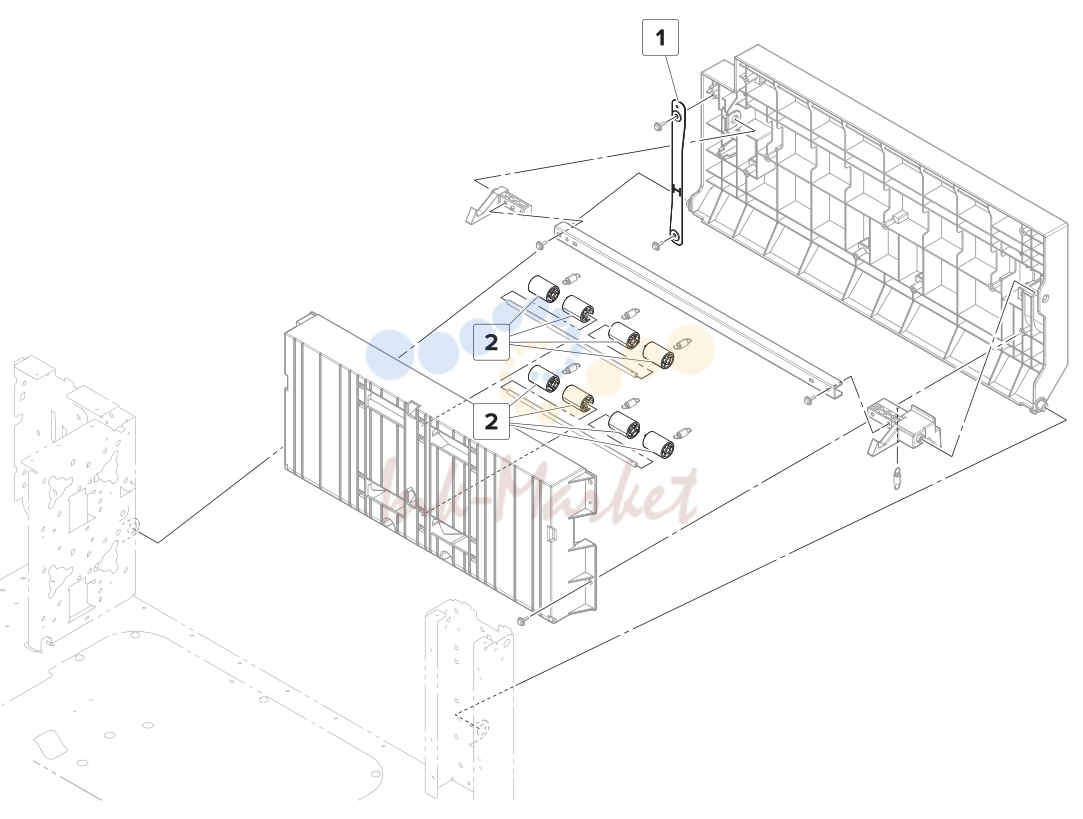

- 42. Assembly 47: 2 x 500 sheet tray-Paper transport

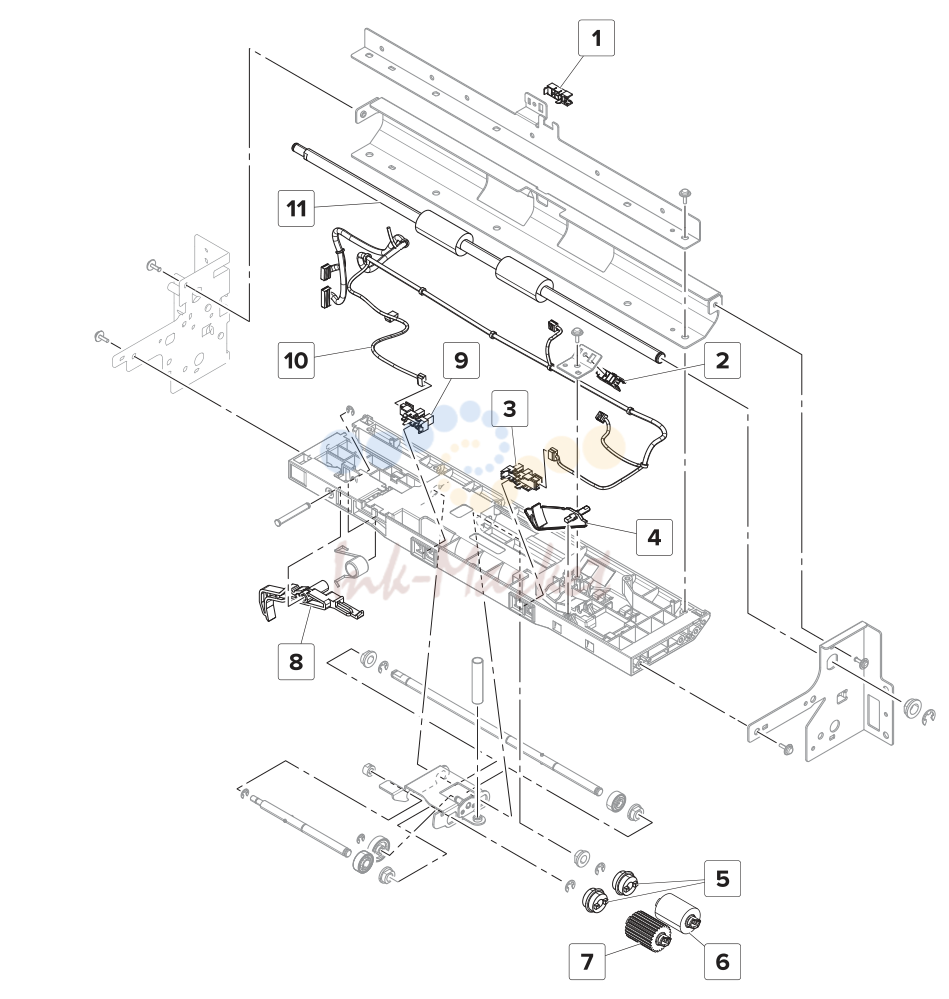

- 43. Assembly 49: 2 x 500 sheet tray-Paper pick 2

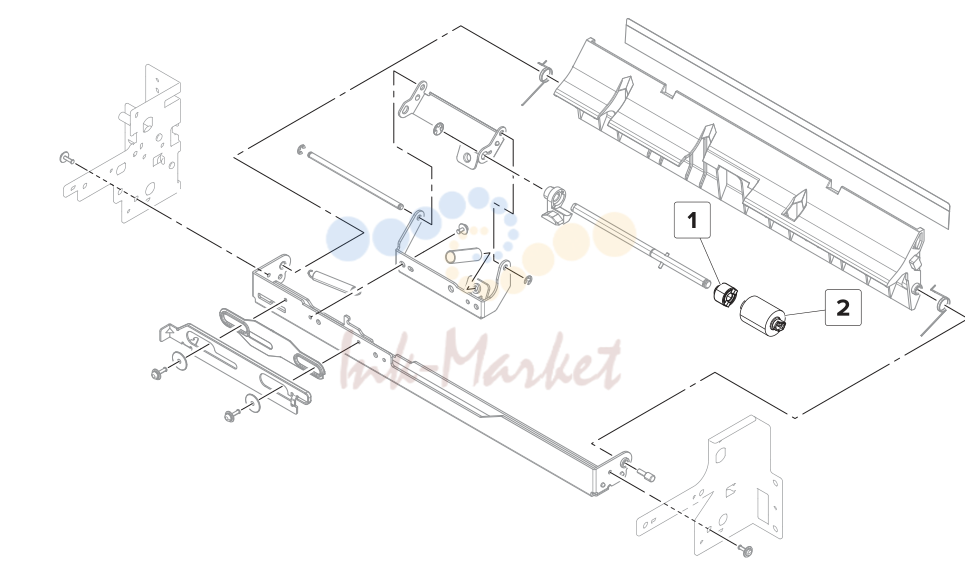

- 44. Assembly 50: 2 x 500 sheet tray-Paper pick 3

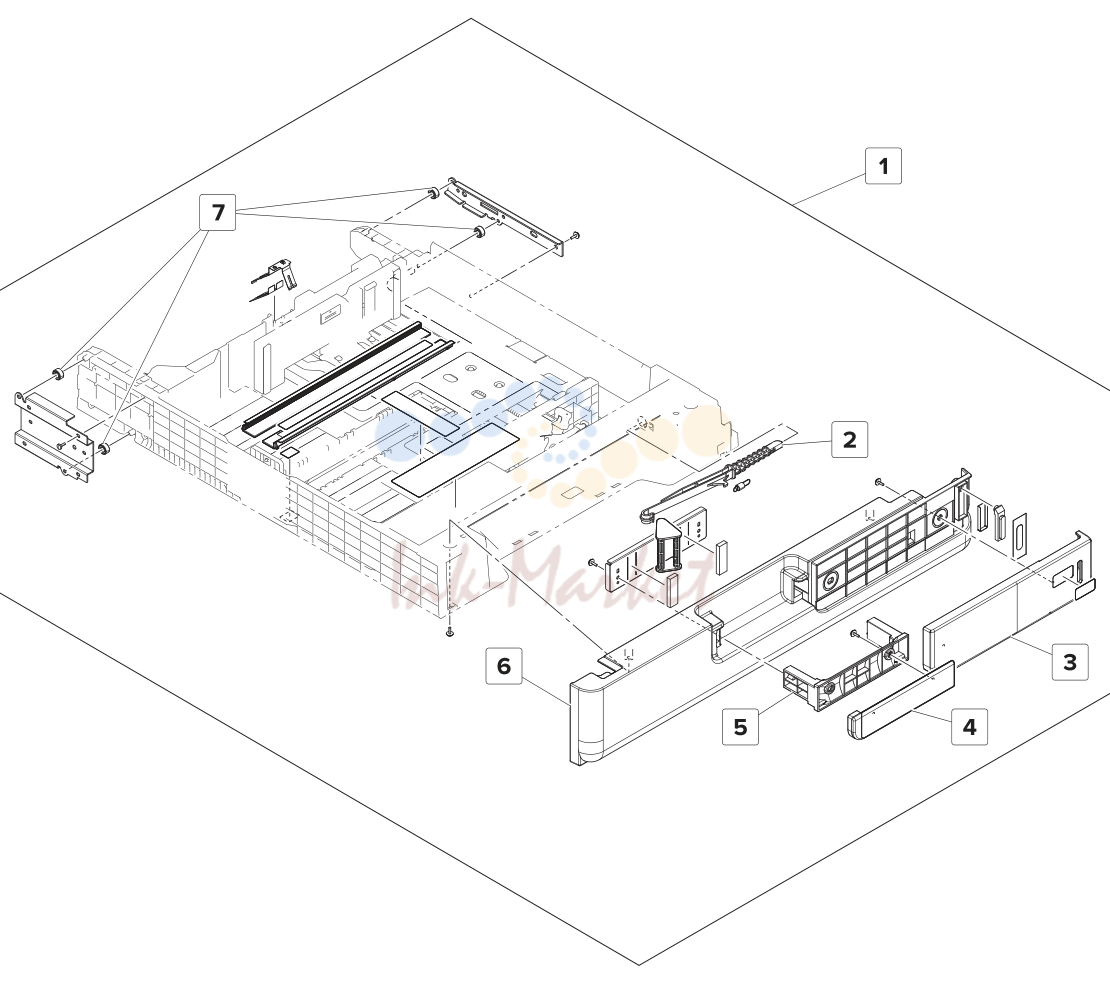

- 45. Assembly 52: 2 x 500 sheet tray-Tray 4

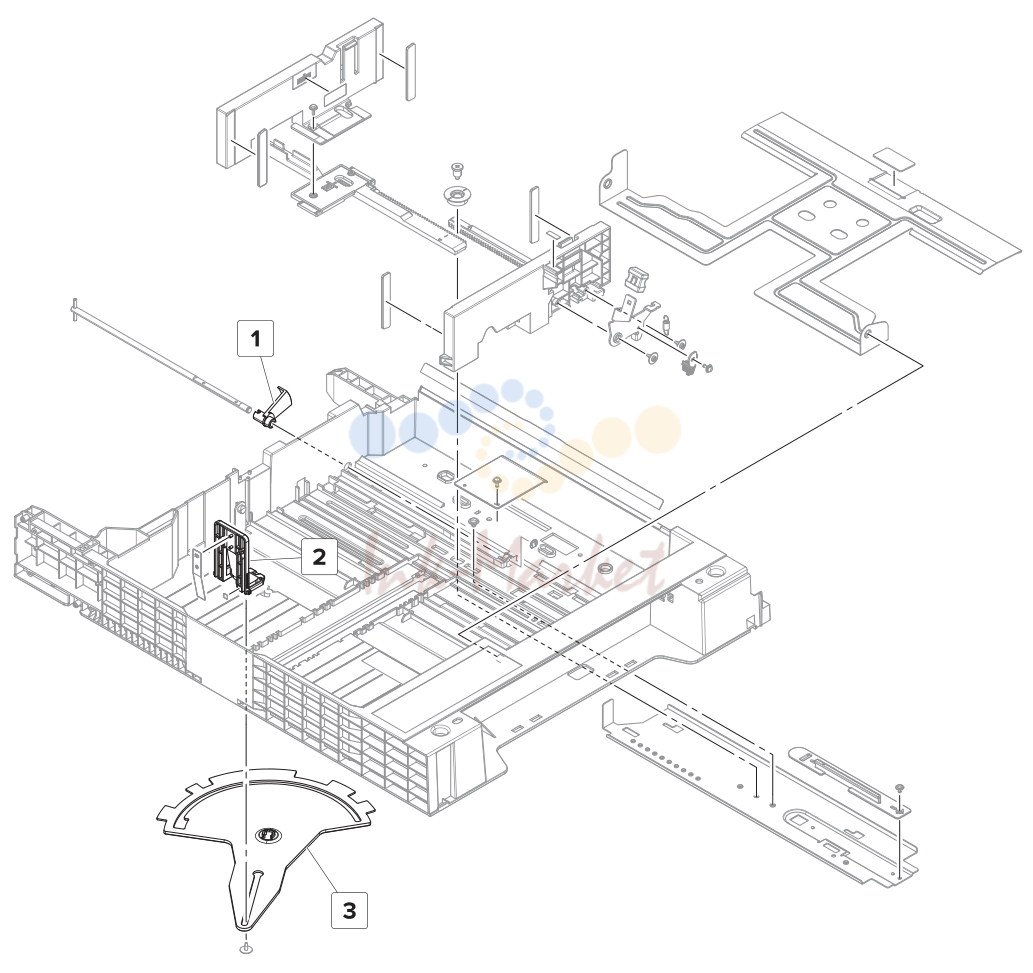

- 46. Assembly 53: 2 x 500 sheet tray-Tray 3 or Tray 4 frame

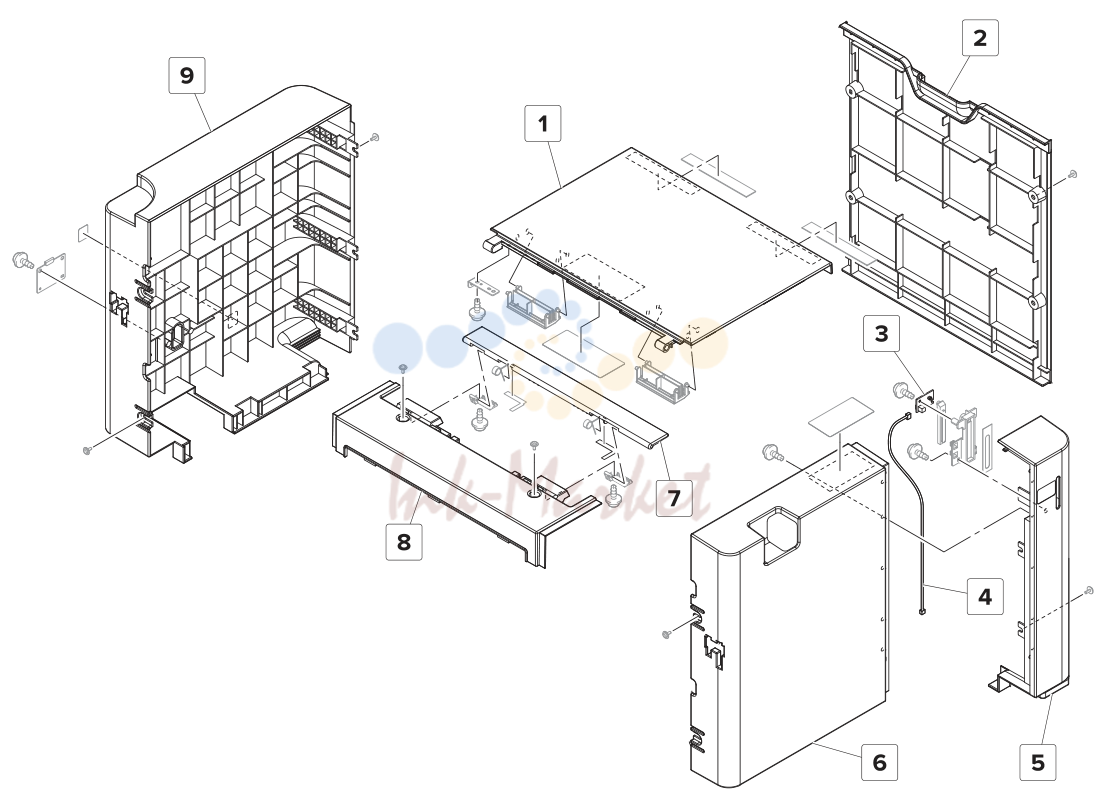

- 47. Assembly 54: 3000 sheet tray-Covers

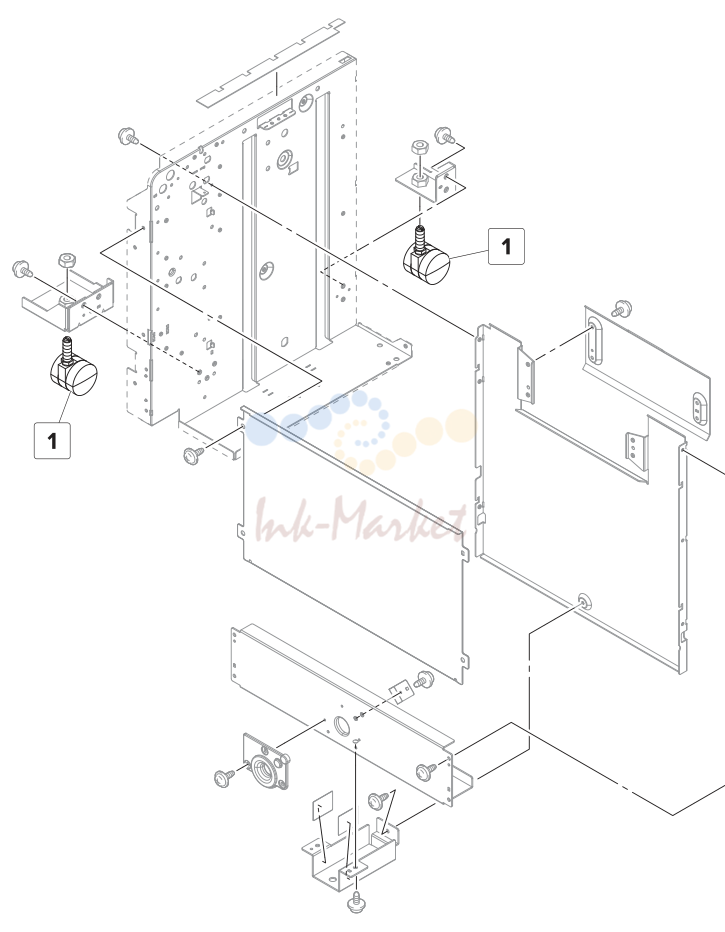

- 48. Assembly 55: 3000 sheet tray-Frame 1

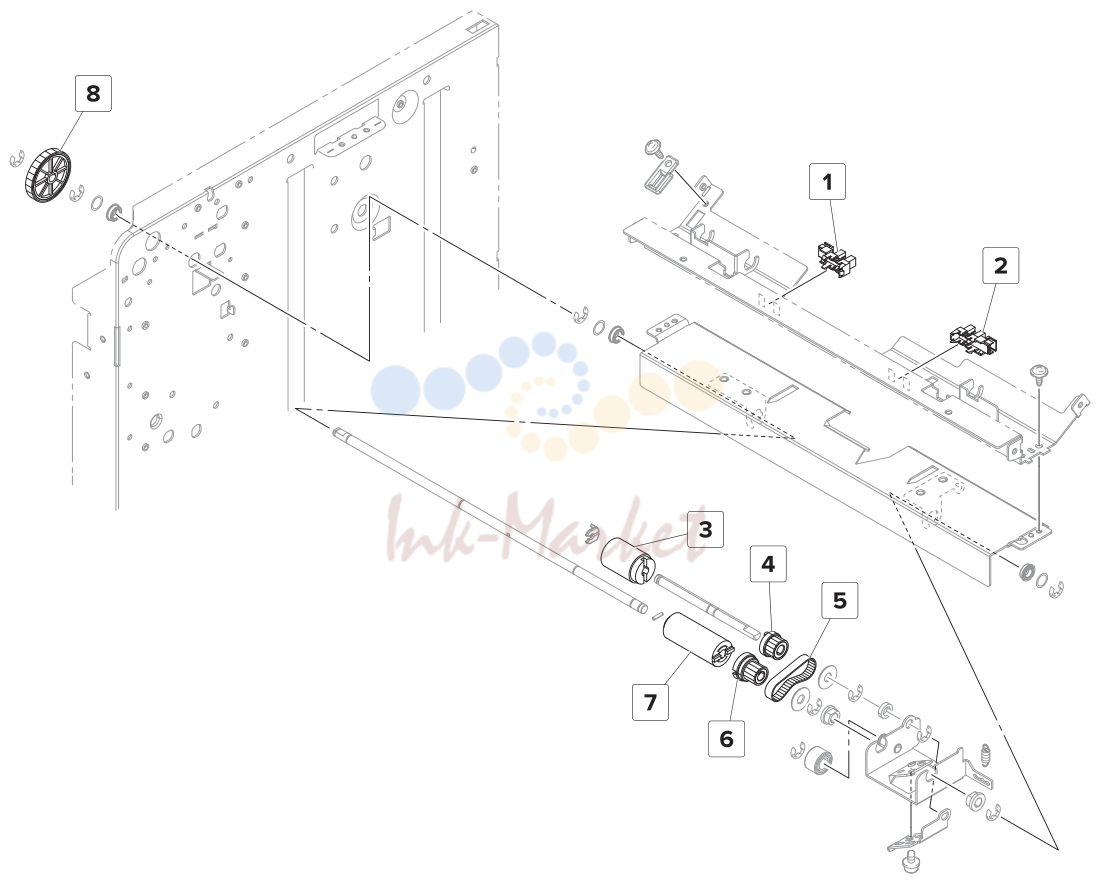

- 49. Assembly 59: 3000 sheet tray-Paper feed 2

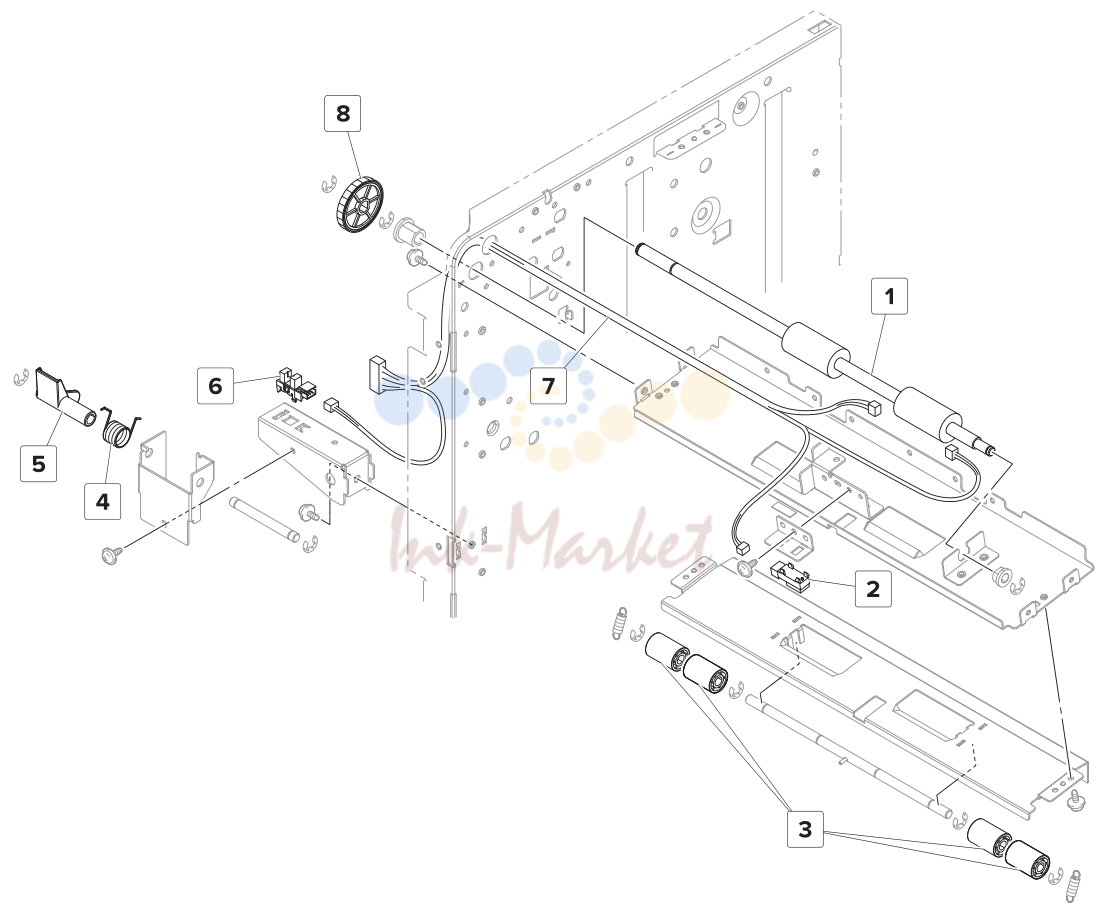

- 50. Assembly 60: 3000 sheet tray-Paper transport

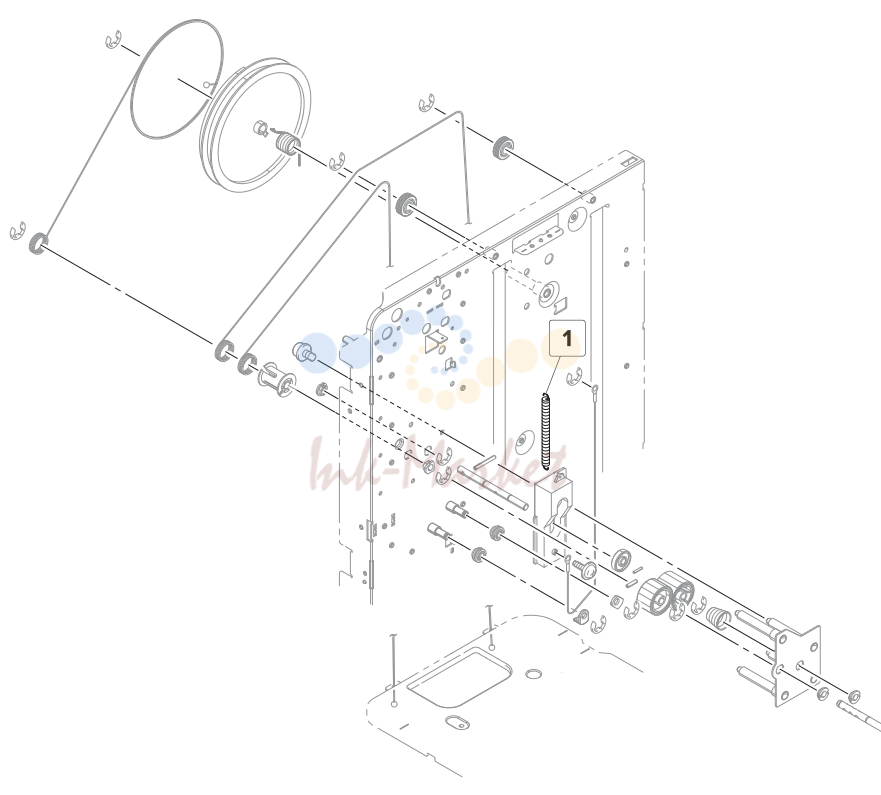

- 51. Assembly 61: 3000 sheet tray-Elevator rear section

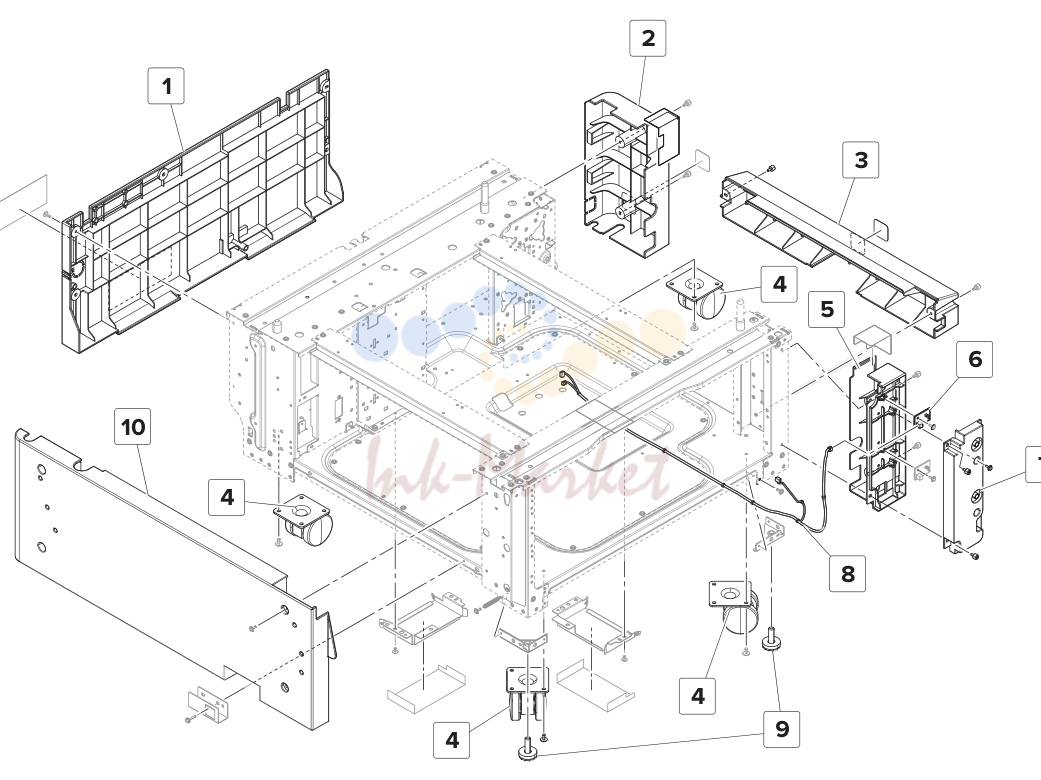

- 52. Assembly 64: 2500-sheet tray covers

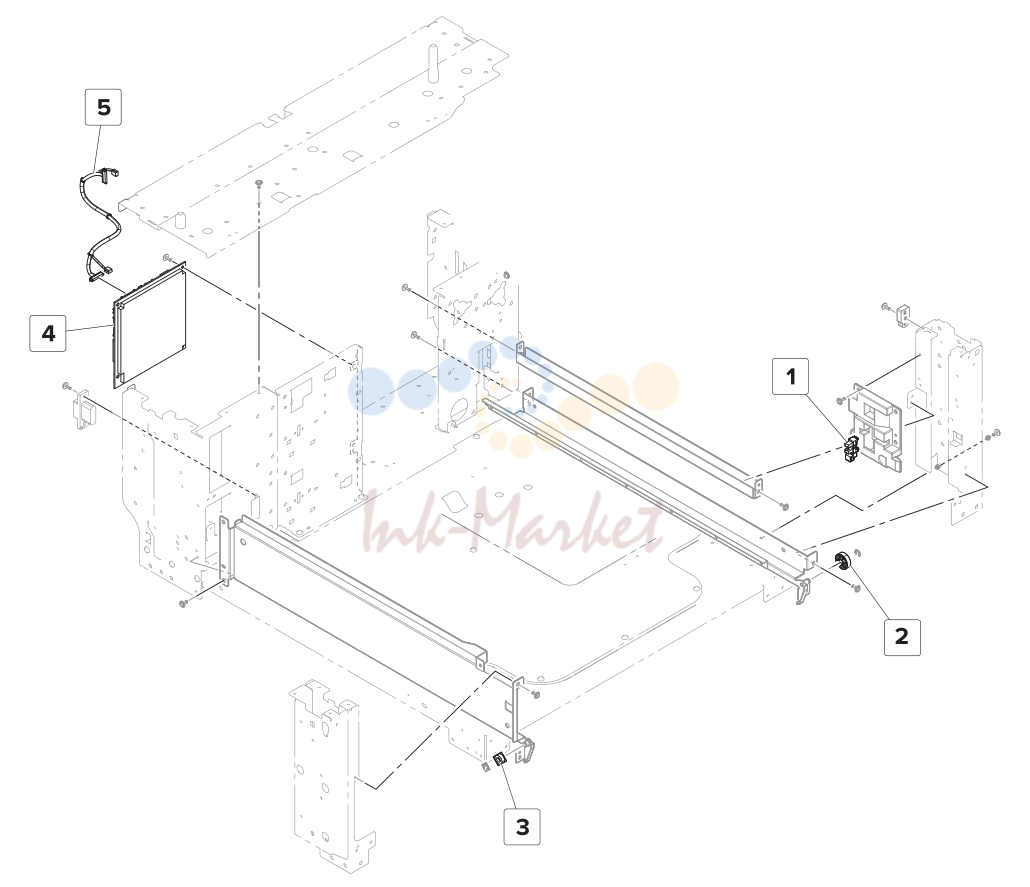

- 53. Assembly 65: 2500-sheet tray frame

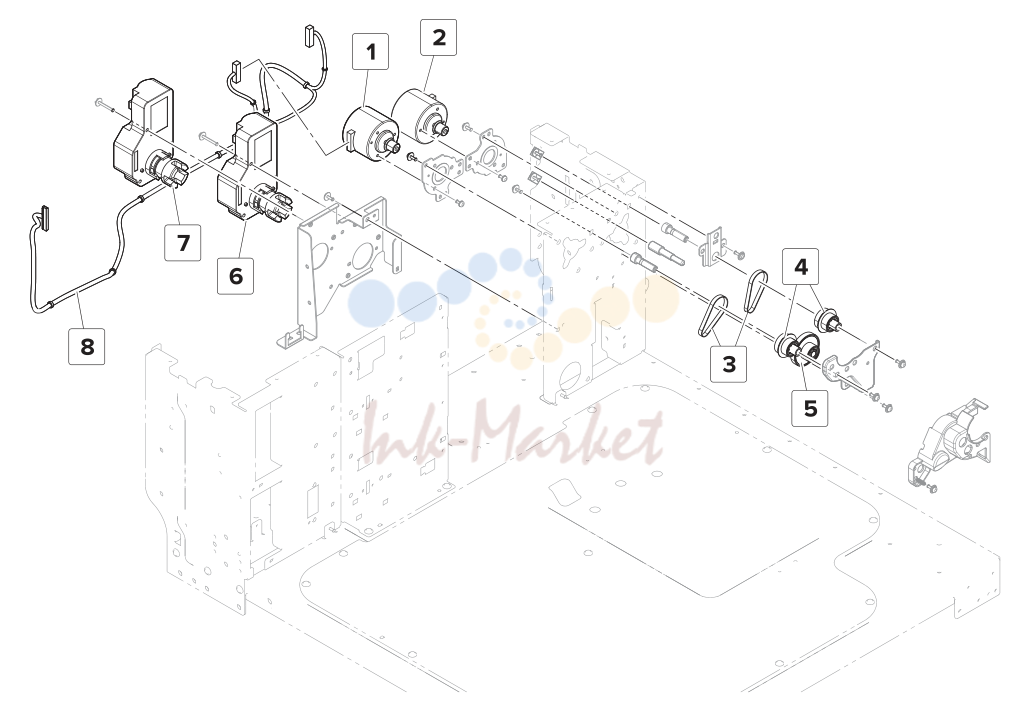

- 54. Assembly 66: 2500-sheet tray paper feed

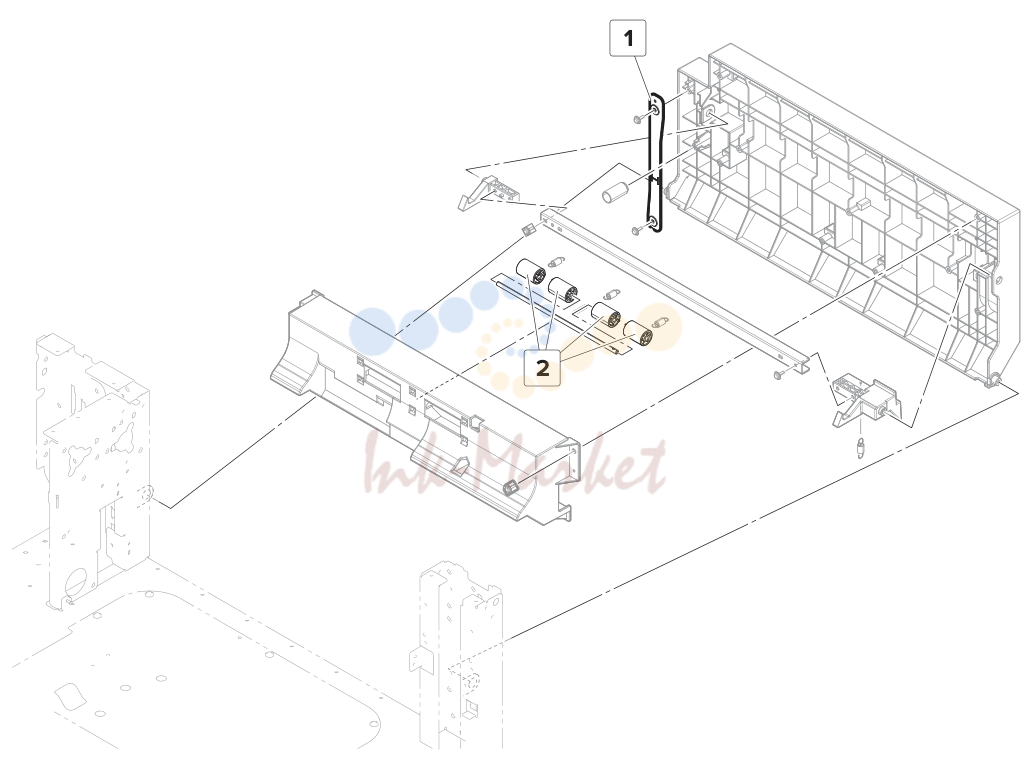

- 55. Assembly 67: 2500-sheet tray paper transport

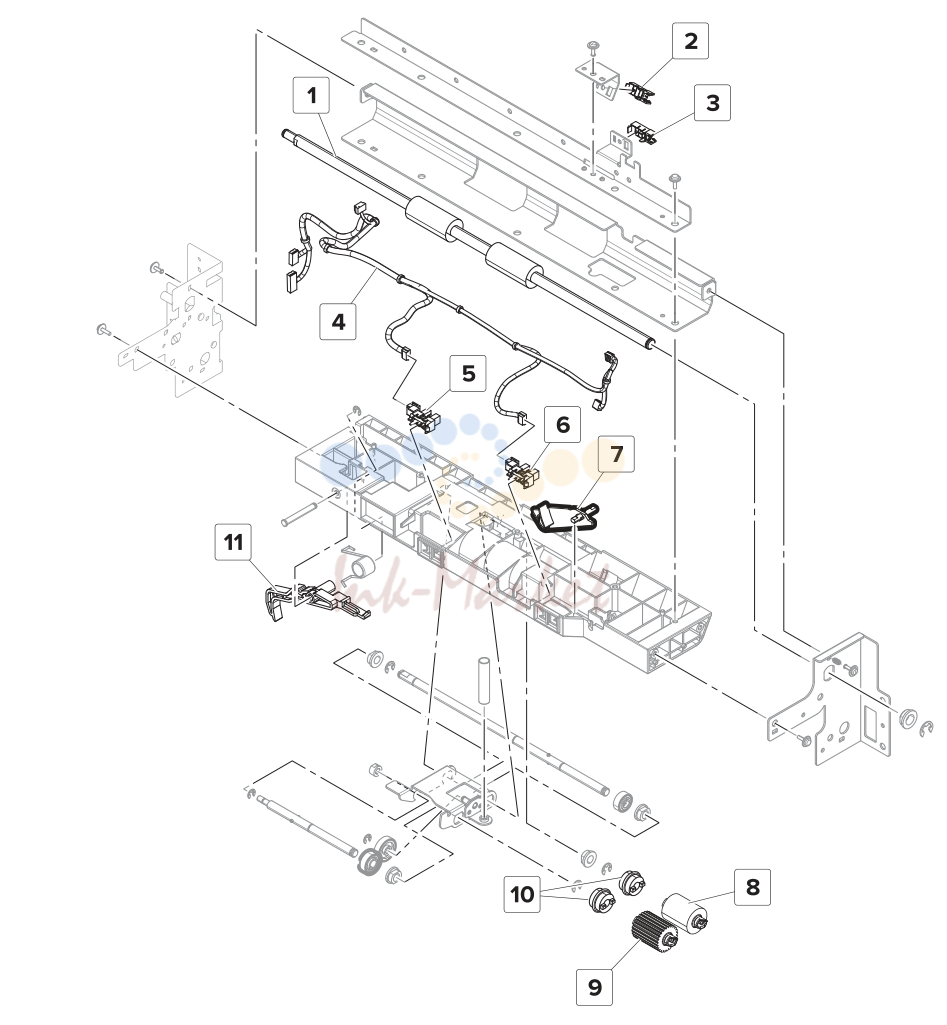

- 56. Assembly 69: 2500-sheet tray paper pick 2

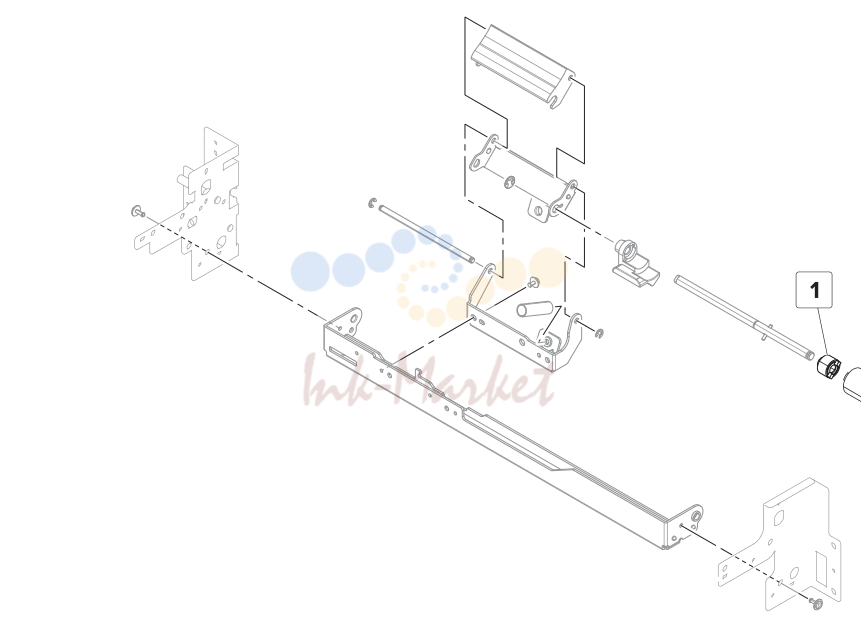

- 57. Assembly 70: 2500-sheet tray paper pick 3

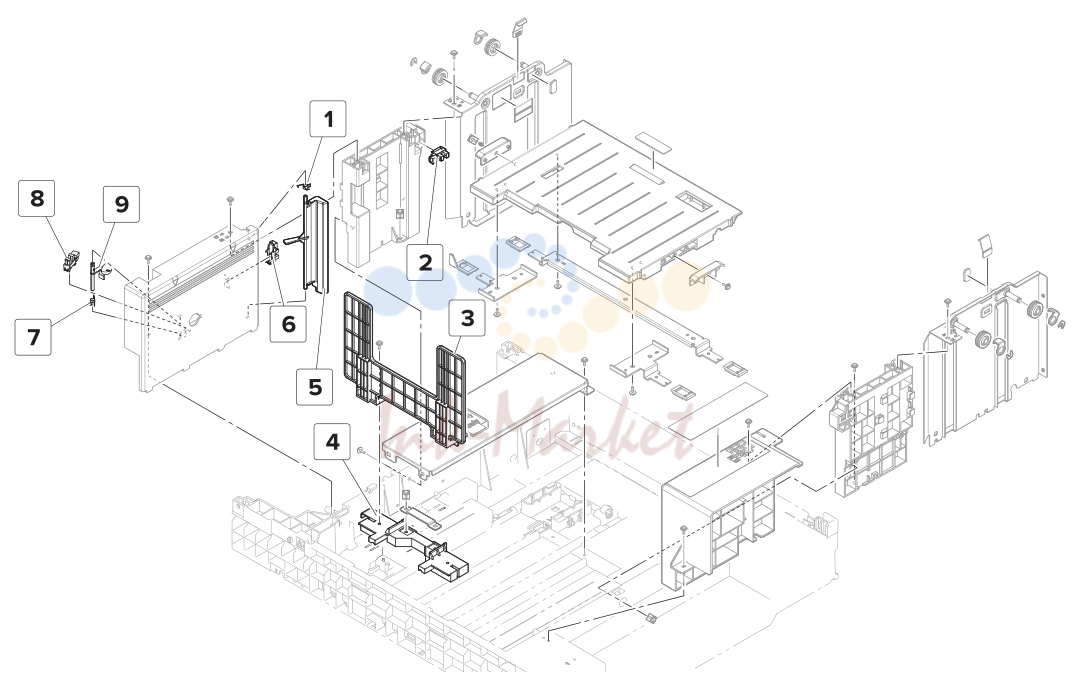

- 58. Assembly 72: 2500-sheet tray insert 2
- 59. Assembly 73: 2500-sheet tray insert 3
- 60. Assembly 74: 2500-sheet tray insert 4
1. Assembly 1: Covers 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9924 запросить цену → | 1 1 Standard bin -- | |
| 2 | 40X8901 запросить цену → | 1 1 Tray empty board cable -- | |
| 3 | 40X9758 запросить цену → | 1 1 Tray empty board mount -- | |
| 4 | 40X8903 запросить цену → | 2 1 Tray 1 empty indicator -- | |
| 5 | 40X8902 запросить цену → | 1 1 Tray empty board cover -- | |
| 6 | 40X8903 запросить цену → | 2 1 Tray 2 empty indicator -- | |
| 7 | 40X8904 запросить цену → | 1 1 Front lower cover -- | |
| 8 | 40X9962 запросить цену → | 1 1 Screwdriver -- | |
| 9 | 40X9760 запросить цену → | 1 1 Bottom front door “Bottom front door removal” on page | |
| 10 | 40X8905 запросить цену → | 1 1 Photoconductor cleaner -- | |
| 11 | 40X9761 запросить цену → | 1 1 Bottom front door hinge -- | |
| 12 | 40X8900 запросить цену → | 1 1 Top front door “Top front door removal” on page | |
| 13 | 40X8906 запросить цену → | 2 1 Top front door outer hinge -- | |
| 14 | 40X9917 запросить цену → | 2 1 Top front door inner hinge -- | |
| 15 | 40X8898 запросить цену → | 1 1 Left cover “Left cover removal” on page | |
| 16 | 40X8899 запросить цену → | 1 1 Rear left cover “Rear left cover removal” on page | |
| 17 | 40X8897 запросить цену → | 1 1 Standard bin base “Standard bin base removal” on page |

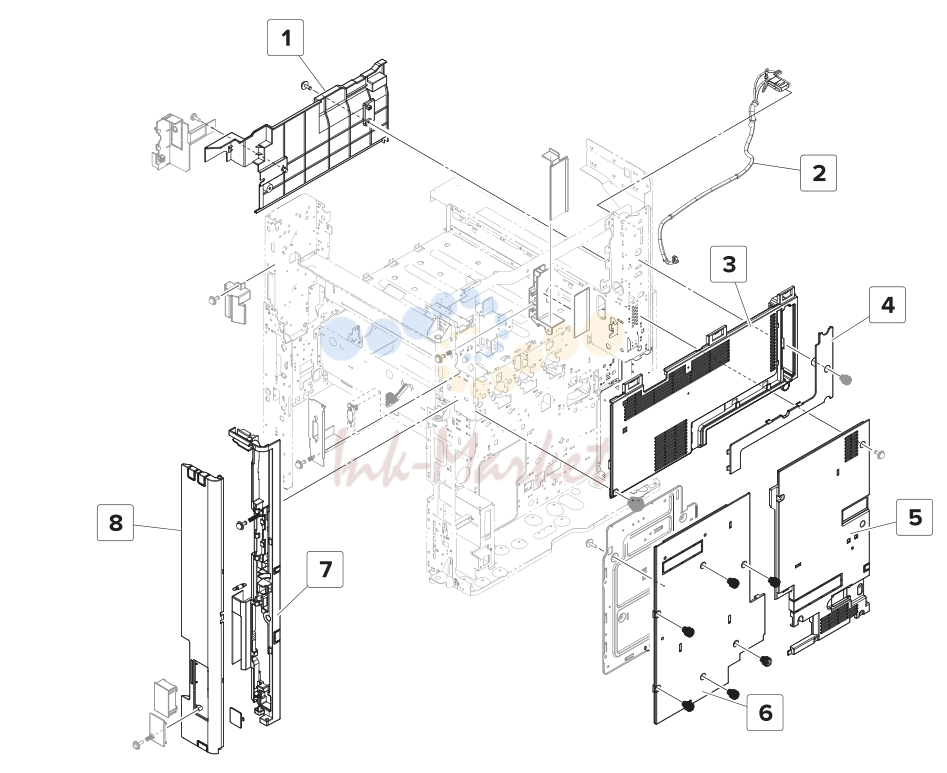

2. Assembly 2: Covers 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8914 запросить цену → | 1 1 Bin side cover “Bin side cover removal” on page | |
| 2 | 40X9591 запросить цену → | 1 1 Finisher interface cable -- | |
| 3 | 40X8908 запросить цену → | 1 1 Upper rear cover “Upper rear cover removal” on page | |
| 4 | 40X9762 запросить цену → | 1 1 Scanner interface cable “Scanner interface cable cover removal” on | |
| 5 | 40X8909 запросить цену → | 1 1 Engine board cover “Engine board cover removal” on page | |
| 6 | 40X8910 запросить цену → | 1 1 Controller board access “Controller board access cover removal” on | |
| 7 | 40X8912 запросить цену → | 1 1 Port mount “Port access door removal” on page | |
| 8 | 40X9763 запросить цену → | 1 1 Port access door “Port access door removal” on page |

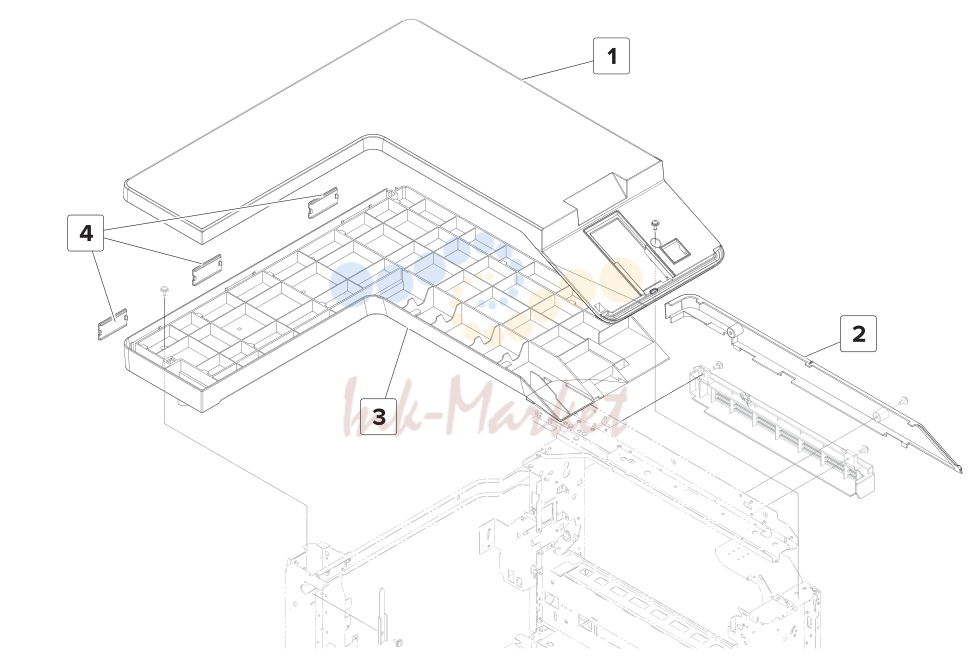

3. Assembly 3: Covers 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9018 запросить цену → | 1 1 Top cover -- | |
| 2 | 40X8967 запросить цену → | 1 1 Top side cover “Top side cover removal” on page | |
| 3 | 40X9157 запросить цену → | 1 1 Top cover base -- | |
| 4 | 40X9038 запросить цену → | 3 1 Hole plug -- |

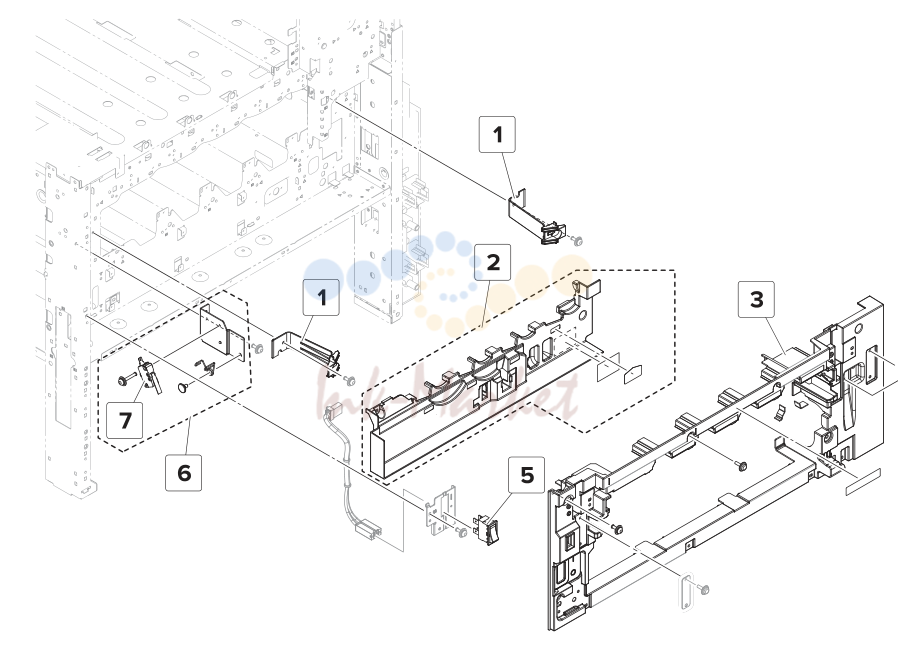

4. Assembly 4: Inner covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8915 запросить цену → | 2 1 Waste toner bottle latch -- | |
| 2 | 40X8916 запросить цену → | 1 1 Front inner cover “Front inner cover removal” on page | |
| 3 | 40X9764 запросить цену → | 1 1 Waste toner door mount “Waste toner door mount removal” on | |
| 4 | 40X8919 запросить цену → | 1 1 Lower front door strap -- | |
| 5 | 40X8917 запросить цену → | 1 1 Main power switch “Main power switch removal” on page | |
| 6 | 40X9963 запросить цену → | 1 1 Waste toner door switch “Door switch removal” on page | |
| 7 | 40X9527 запросить цену → | 1 1 Door switch “Door switch removal” on page |

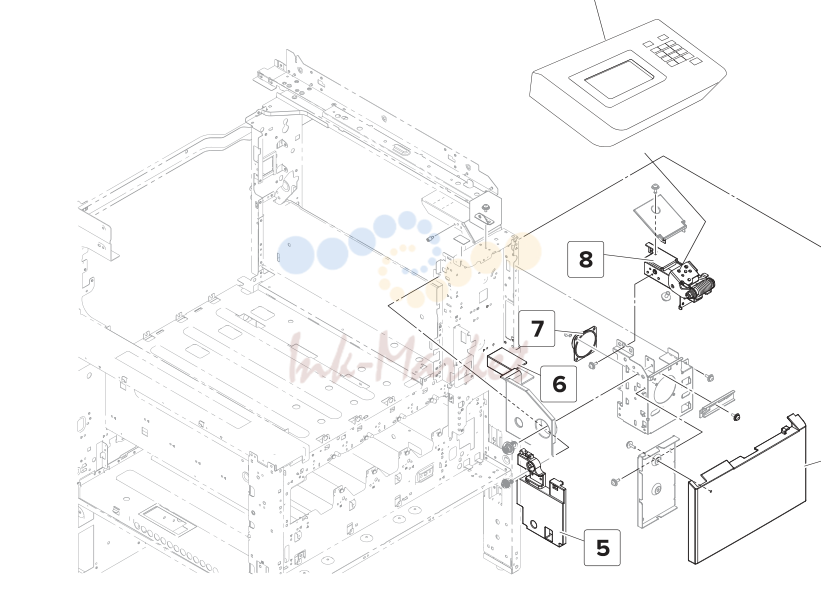

5. Assembly 5: Control panel
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9662 запросить цену → | 1 1 Control panel -- | |
| 2 | 40X9965 запросить цену → | 1 1 USB port cover -- | |
| 3 | 40X9970 запросить цену → | 1 1 USB extension cable -- | |
| 4 | 40X9966 запросить цену → | 1 1 Speaker cover “Speaker cover removal” on | |
| 5 | 40X9967 запросить цену → | 1 1 Control panel cable guide lower cover -- | |
| 6 | 40X9969 запросить цену → | 1 1 Control panel cable guide upper cover -- | |
| 7 | 40X9968 запросить цену → | 1 1 Speaker -- | |
| 8 | 40X9172 запросить цену → | 1 1 Control panel hinge -- |
6. Assembly 6: Printhead
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8944 запросить цену → | 1 1 Transfer belt fan duct -- | |
| 2 | 40X8945 запросить цену → | 1 1 Transfer belt fan “Transfer belt fan removal” on page | |
| 3 | 40X8946 запросить цену → | 1 1 Image controller board “Image controller board removal” on page | |
| 4 | 40X9188 запросить цену → | 1 1 Ozone filter duct -- | |
| 5 | 40X8949 запросить цену → | 1 1 Printhead (MFP) “Printhead removal” on page | |
| 6 | 40X8948 запросить цену → | 1 1 Printhead FFC -- | |
| 7 | 40X8947 запросить цену → | 1 1 Printhead relay board -- |

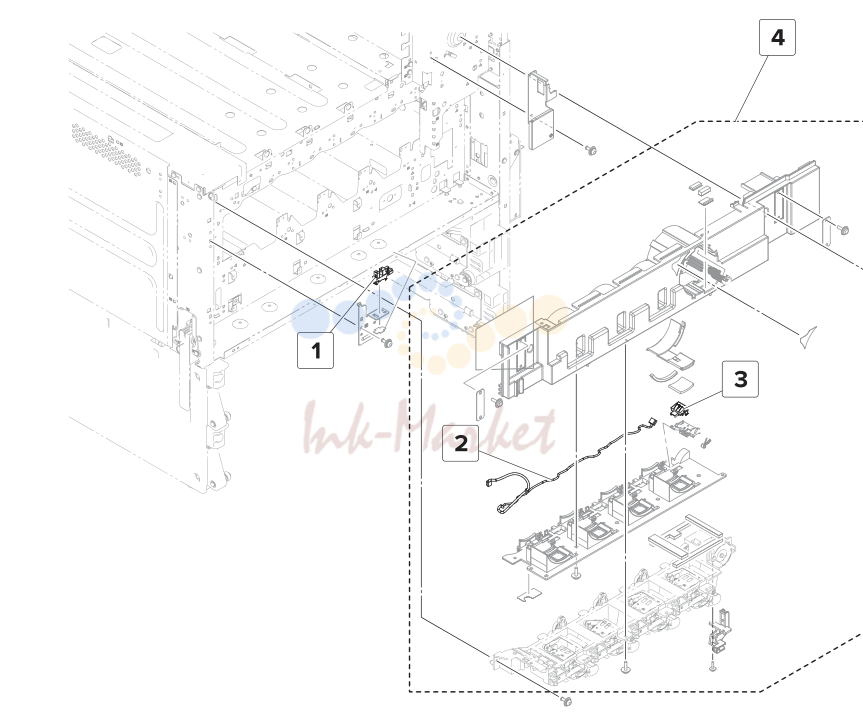

7. Assembly 7: Toner supply 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9313 запросить цену → | 1 1 Sensor (top front door) “Sensor (top front door) removal” on | |
| 2 | 40X9750 запросить цену → | 1 1 Toner cartridge relay “Toner agitator removal” on page | |
| 3 | 40X8962 запросить цену → | 1 1 Toner cartridge contact “Toner agitator removal” on page | |
| 4 | 40X8951 запросить цену → | 1 1 Toner agitator “Toner agitator removal” on page |

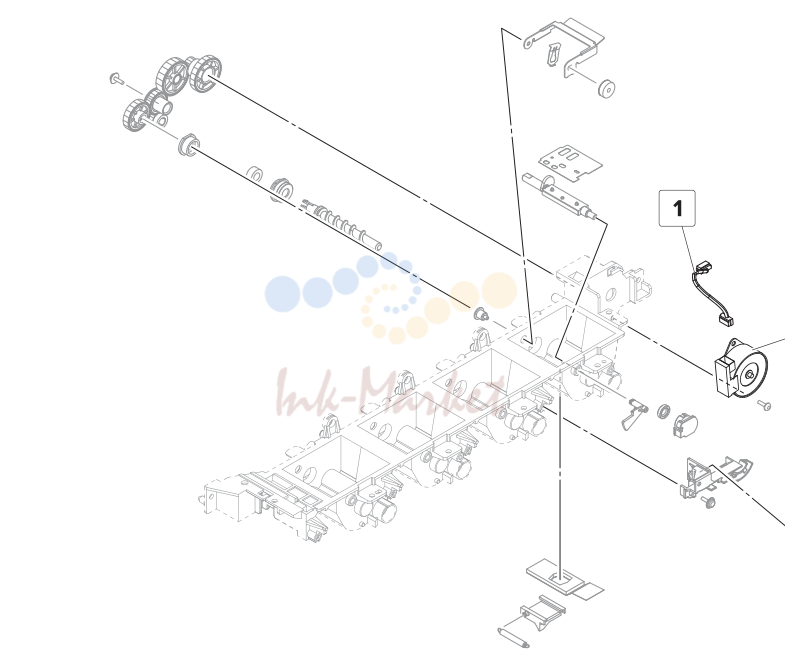

8. Assembly 8: Toner supply 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8957 запросить цену → | 1 1 Toner supply motor cable -- | |
| 2 | 40X8956 запросить цену → | 1 1 Motor (toner supply) “Motor (toner supply) removal” on | |
| 3 | 40X9751 запросить цену → | 1 1 Toner cartridge present sensor -- | |
| 4 | 40X8869 запросить цену → | 1 1 Sensor (toner cartridge present) “Sensor (toner cartridge present) |
9. Assembly 9: Waste toner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8960 запросить цену → | 1 1 Erase LED -- | |
| 2 | 40X9977 запросить цену → | 1 1 Erase LED cable -- | |
| 3 | 40X9936 ✓ в наличии | 1 1 Developer unit “Developer unit removal” on page |

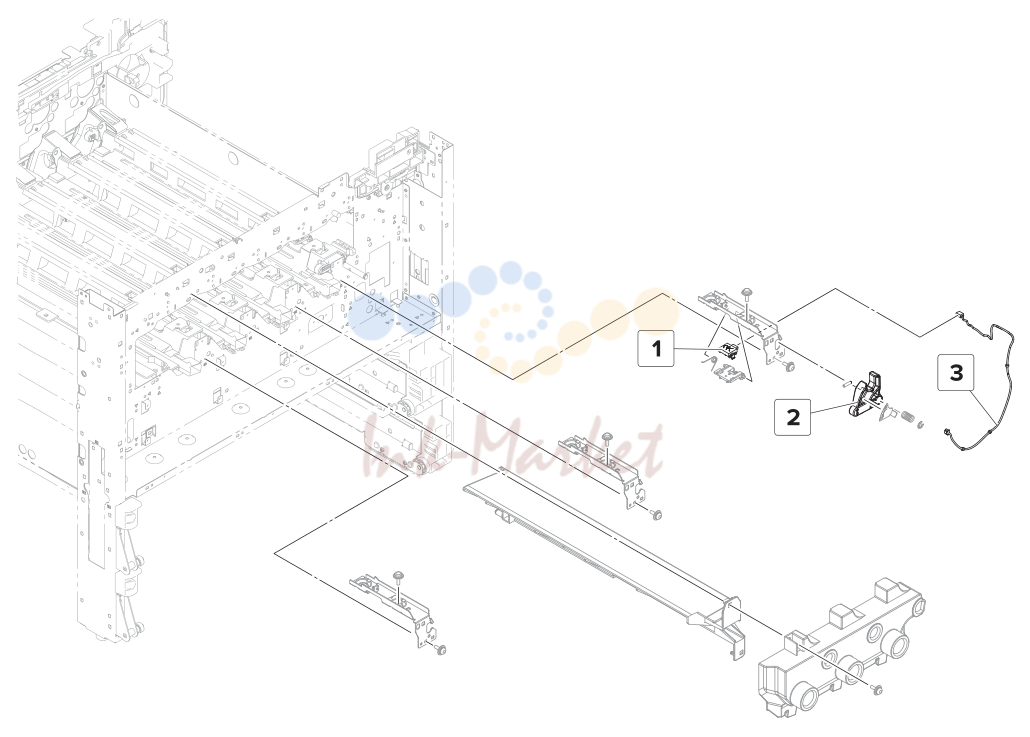

10. Assembly 11: Photoconductor lock
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8962 запросить цену → | 1 1 Photoconductor relay contact -- | |
| 2 | 40X9978 запросить цену → | 1 1 Photoconductor release lever -- | |
| 3 | 40X8961 запросить цену → | 1 1 Photoconductor cable -- |

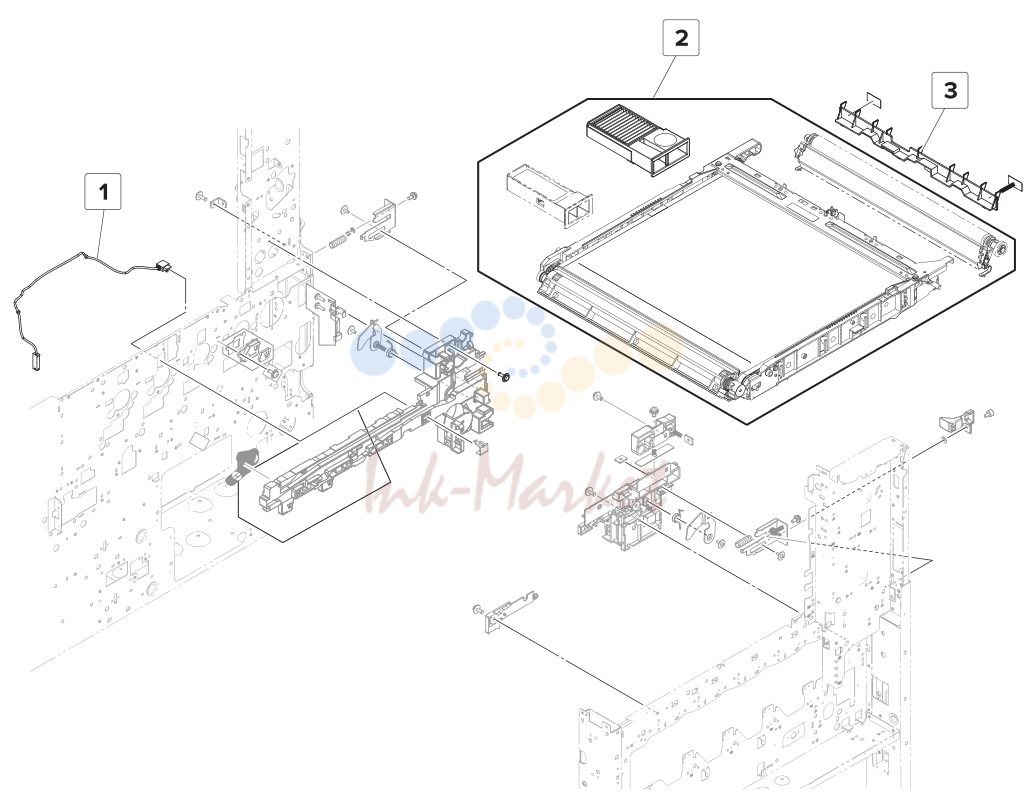

11. Assembly 12: Transfer belt
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8963 запросить цену → | 1 1 Transfer belt cable -- | |
| 2 | 40X9704 ✓ в наличии | 1 1 Imaging unit maintenance kit -- | |
| 3 | 40X9979 запросить цену → | 1 1 Transfer belt paper guide -- |

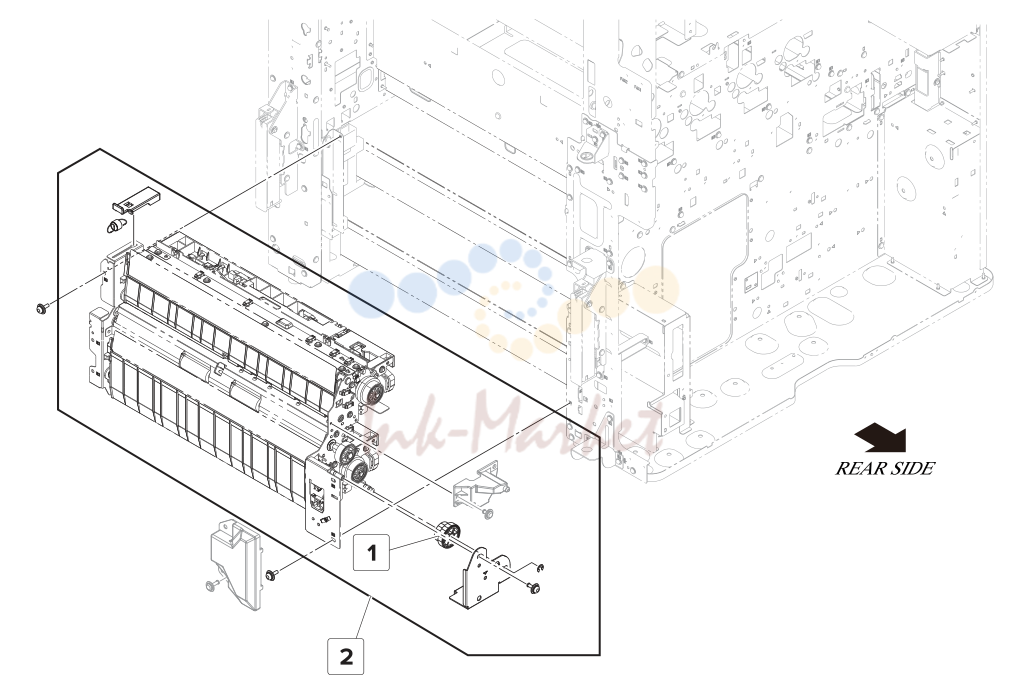

12. Assembly 13: Tray 1 and 2 transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8971 запросить цену → | 1 1 Tray 1 paper feed clutch -- | |
| 2 | 40X8972 запросить цену → | 1 1 Tray 1 sensor cables -- | |
| 3 | 40X8869 запросить цену → | 1 1 Sensor (tray 1 lift plate level) -- | |
| 4 | 40X9899 запросить цену → | 1 1 Tray empty sensor actuator -- | |
| 5 | 40X8968 запросить цену → | 1 1 Sensor (tray 1 paper feed) -- | |
| 6 | 40X8869 запросить цену → | 1 1 Sensor (tray 1 empty) -- | |
| 7 | 40X8970 ✓ в наличии | 1 1 Tray feed roller -- | |
| 8 | 40X9925 ✓ в наличии | 1 1 Tray pick roller -- | |
| 9 | 40X9981 ✓ в наличии | 2 1 Roller clutch -- | |
| 10 | 40X9982 запросить цену → | 1 1 Tray set actuator -- |

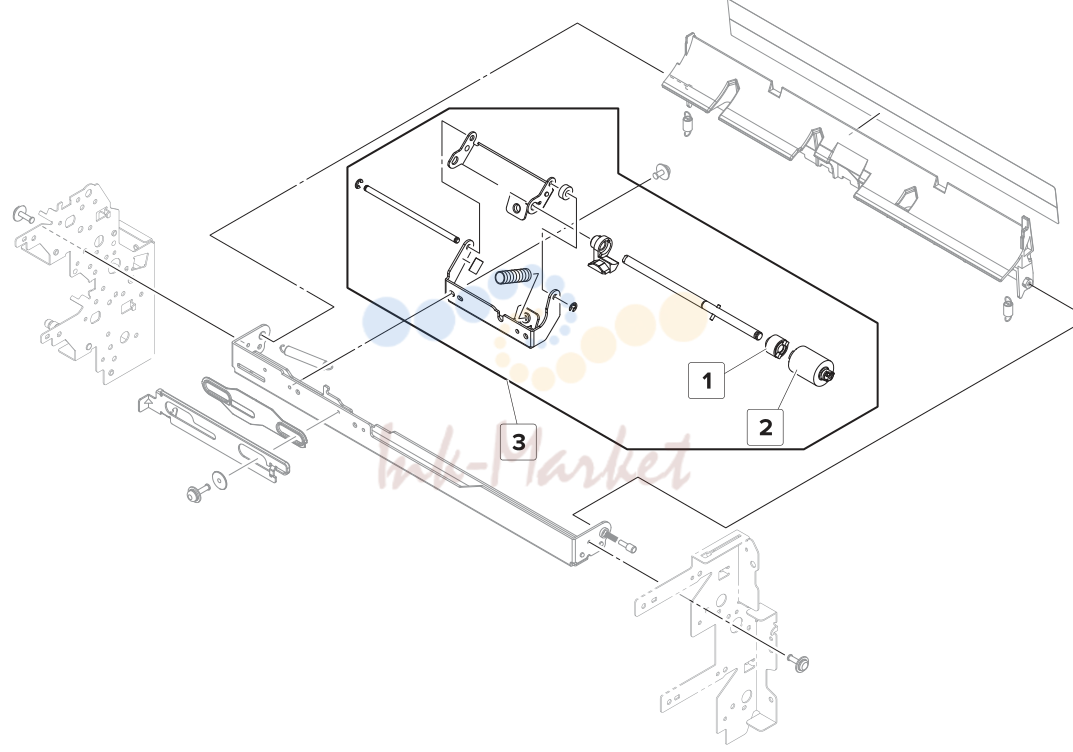

13. Assembly 15: Tray 1 separator
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9455 запросить цену → | 1 1 Roller clutch -- | |
| 2 | 40X8970 ✓ в наличии | 1 1 Separator roller -- | |
| 3 | 40X9927 ✓ в наличии | 1 1 Separator roller assembly -- |

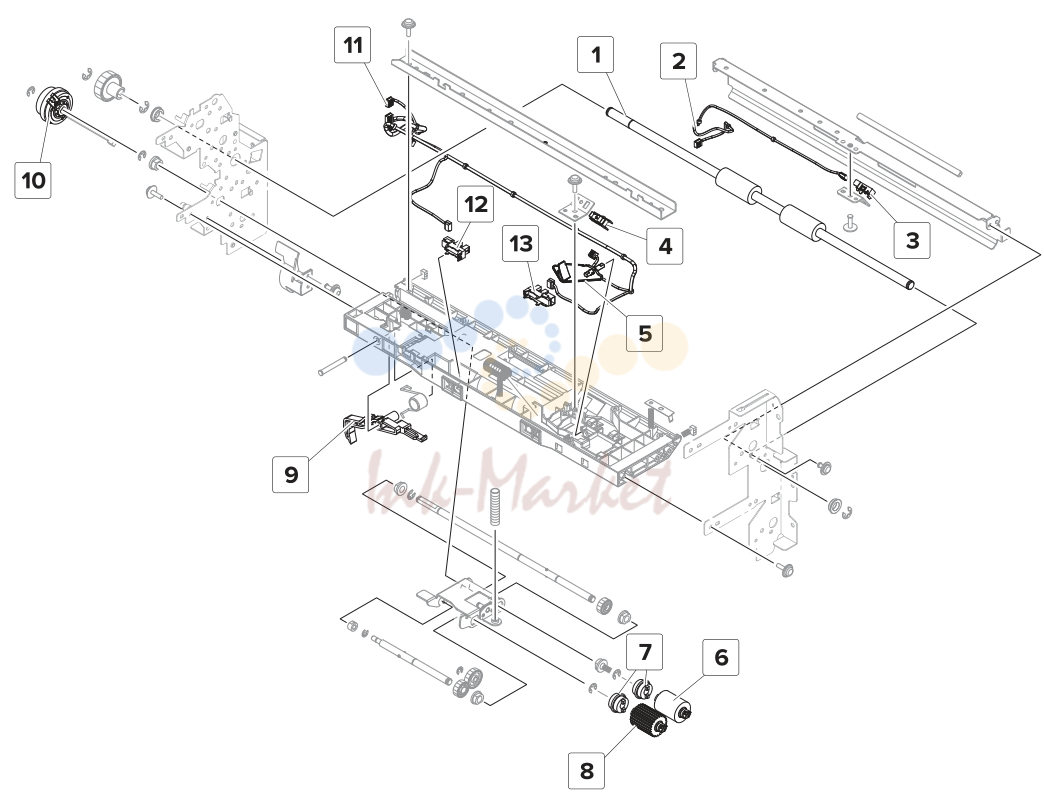

14. Assembly 16: Tray 2 feed
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9983 запросить цену → | 1 1 Tray 2 transport roller -- | |
| 2 | 40X9984 запросить цену → | 1 1 Tray 2 transport sensor cable -- | |
| 3 | 40X8968 запросить цену → | 1 1 Sensor (tray 2 transport) -- | |
| 4 | 40X8968 запросить цену → | 1 1 Sensor (tray 2 paper feed) -- | |
| 5 | 40X9899 запросить цену → | 1 1 Tray 2 empty sensor actuator -- | |
| 6 | 40X8970 ✓ в наличии | 1 1 Feed roller -- | |
| 7 | 40X9981 ✓ в наличии | 2 1 Roller clutch -- | |
| 8 | 40X9925 ✓ в наличии | 1 1 Pick roller -- | |
| 9 | 40X9982 запросить цену → | 1 1 Tray set actuator -- | |
| 10 | 40X8971 запросить цену → | 1 1 Tray 2 paper feed clutch -- | |
| 11 | 40X9987 запросить цену → | 1 1 Paper feed sensor cable -- | |
| 12 | 40X8869 запросить цену → | 1 1 Sensor (tray 2 lift plate level) -- | |
| 13 | 40X8869 запросить цену → | 1 1 Sensor (tray 2 empty) -- |

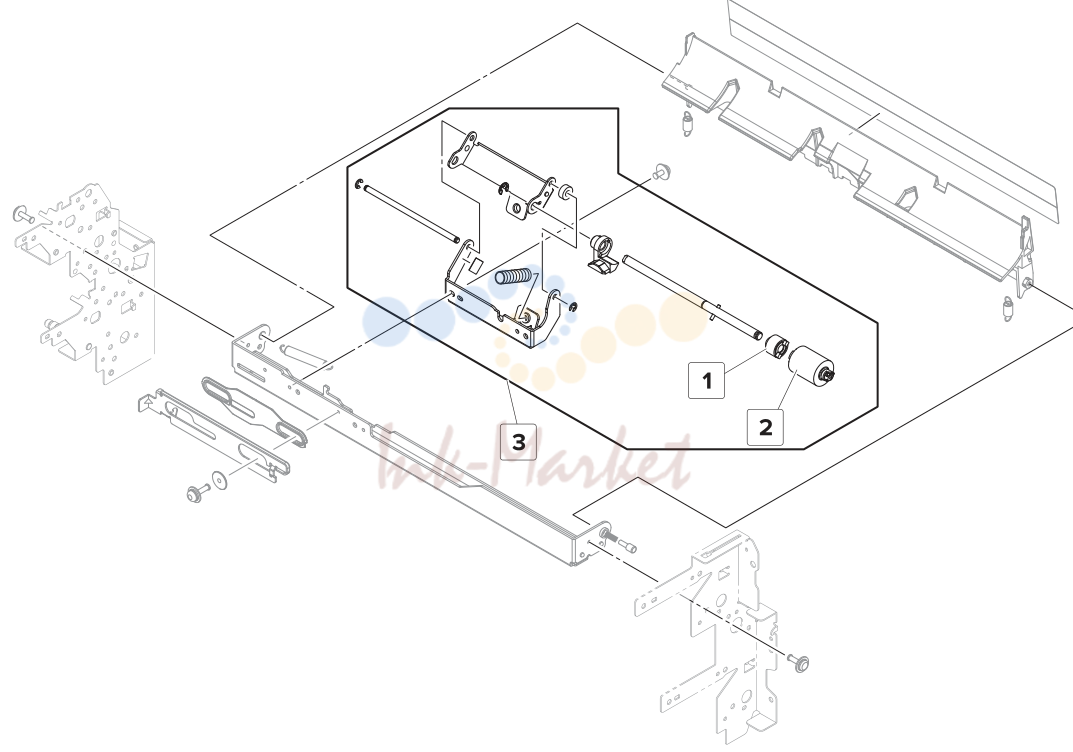

15. Assembly 17: Tray 2 separator
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9455 запросить цену → | 1 1 Roller clutch -- | |
| 2 | 40X8970 ✓ в наличии | 1 1 Separator roller -- | |
| 3 | 40X9927 ✓ в наличии | 1 1 Separator roller assembly -- |

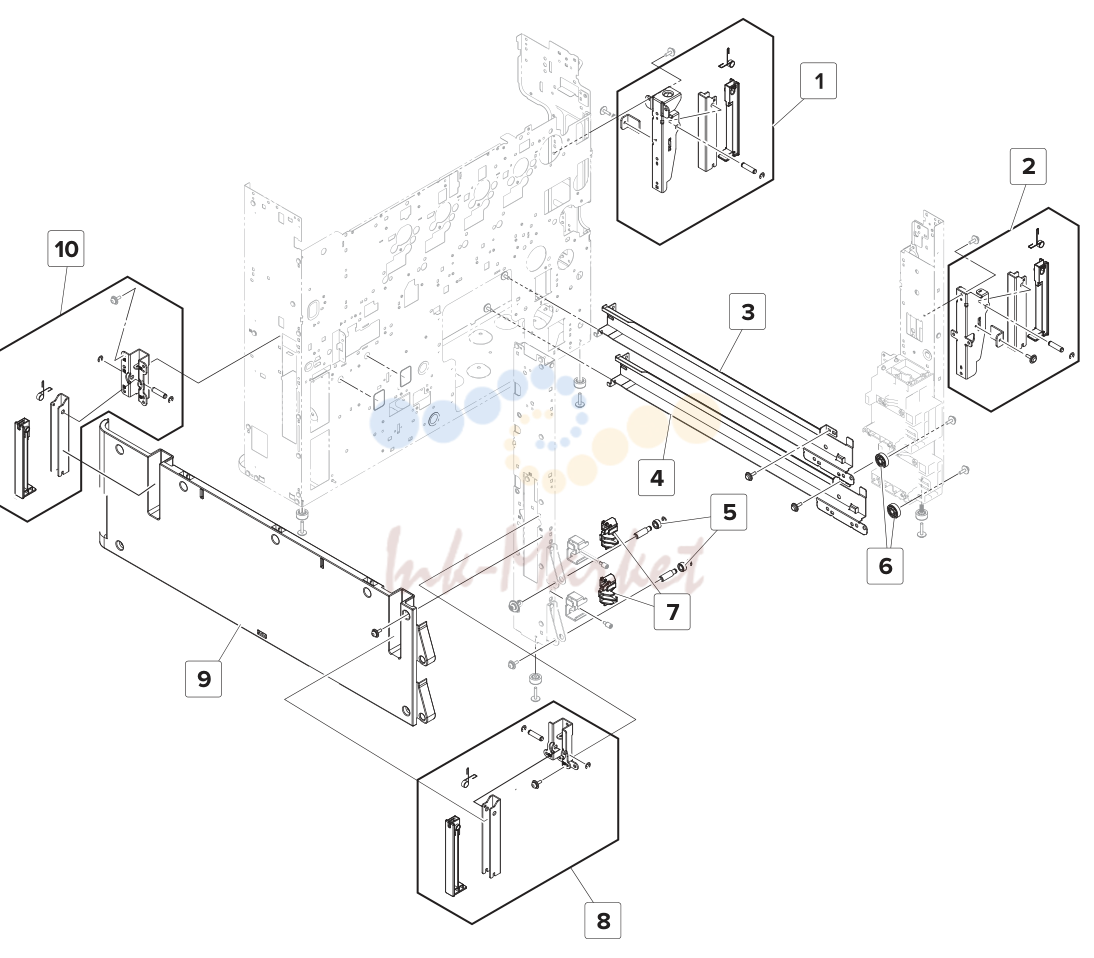

16. Assembly 18: Tray rail
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8978 запросить цену → | 1 1 Rear right lift handle -- | |
| 2 | 40X8977 запросить цену → | 1 1 Front right lift handle -- | |
| 3 | 40X8982 запросить цену → | 1 1 Tray 1 insert rail -- | |
| 4 | 40X8982 запросить цену → | 1 1 Tray 2 insert rail -- | |
| 5 | 40X9305 запросить цену → | 2 1 Tray left rail guide wheel -- | |
| 6 | 40X8981 запросить цену → | 2 1 Tray right rail guide wheel -- | |
| 7 | 40X9989 запросить цену → | 1 1 Tray stopper -- | |
| 8 | 40X8979 запросить цену → | 1 1 Front left lift handle -- | |
| 9 | 40X9988 запросить цену → | 1 1 Tray base left cover -- | |
| 10 | 40X8980 запросить цену → | 1 1 Rear left lift handle -- |

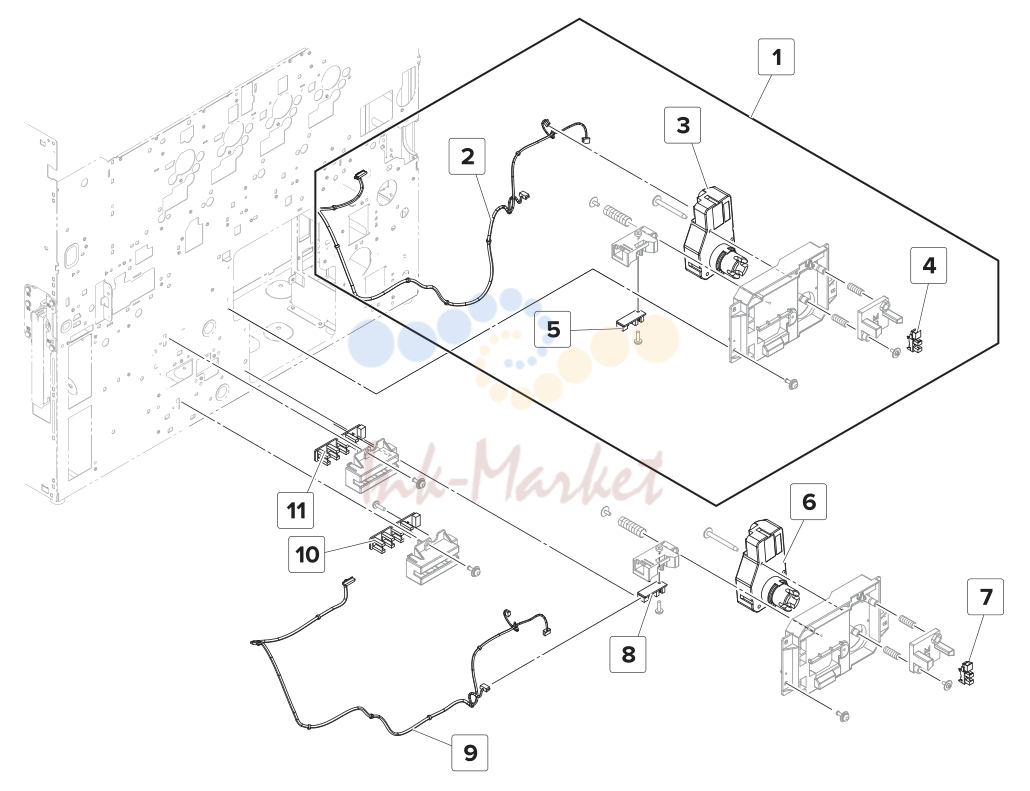

17. Assembly 19: Tray paper detection
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8988 запросить цену → | 1 1 Tray size sensing assembly -- | |
| 2 | 40X8984 запросить цену → | 2 1 Tray 1 feed cable -- | |
| 3 | 40X8987 запросить цену → | 1 1 Motor (tray 1 lift) -- | |
| 4 | 40X8869 запросить цену → | 1 1 Sensor (tray 1 near empty) -- | |
| 5 | 40X8989 запросить цену → | 1 1 Sensor (tray 1 paper width) -- | |
| 6 | 40X8987 запросить цену → | 1 1 Motor (tray 2 lift) -- | |
| 7 | 40X8869 запросить цену → | 1 1 Sensor (tray 2 near empty) -- | |
| 8 | 40X8989 запросить цену → | 1 1 Sensor (tray 2 paper width) -- | |
| 9 | 40X8984 запросить цену → | 2 1 Tray 2 feed cable -- | |
| 10 | 40X8985 запросить цену → | 1 1 Sensor (tray 2 paper length) -- | |
| 11 | 40X8985 запросить цену → | 1 1 Sensor (tray 1 paper length) -- |
18. Assembly 20: Tray insert 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9305 запросить цену → | 4 1 Tray insert guide wheel -- | |
| 2 | 40X8990 запросить цену → | 1 1 Tray 1 insert -- | |
| 3 | 40X9925 ✓ в наличии | 1 1 Pick roller -- | |
| 4 | 40X8970 ✓ в наличии | 2 1 Feed/separator roller -- |
19. Assembly 21: Tray insert 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9305 запросить цену → | 4 1 Tray insert guide wheel -- | |
| 2 | 40X8992 запросить цену → | 1 1 Tray 2 insert -- | |
| 3 | 40X9925 ✓ в наличии | 1 1 Pick roller -- | |
| 4 | 40X8970 ✓ в наличии | 2 1 Feed/separator roller -- |
20. Assembly 23: Registration transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8994 запросить цену → | 1 1 Registration transport assembly “Registration transport | |
| 2 | 40X9706 запросить цену → | 1 1 Registration primary gear -- | |
| 3 | 40X9707 запросить цену → | 1 1 Registration secondary gear -- | |
| 4 | 40X9009 запросить цену → | 1 1 Registration roller fixed power resistor -- | |
| 5 | 40X9007 запросить цену → | 1 1 Registration cable -- | |
| 6 | 40X8998 запросить цену → | 1 1 Toner density solenoid -- | |
| 7 | 40X8997 запросить цену → | 1 1 Sensor (registration humidity) -- | |
| 8 | 40X8869 запросить цену → | 1 1 Sensor (registration) -- | |
| 9 | 40X8995 запросить цену → | 1 1 Registration motor gear -- | |
| 10 | 40X9708 запросить цену → | 1 1 Toner density sensor cable -- | |
| 11 | 40X8999 запросить цену → | 1 1 Sensor (toner density) -- |
21. Assembly 24: Transfer
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9011 запросить цену → | 1 1 Registration unit assembly “Registration unit assembly removal” on | |
| 2 | 40X9990 запросить цену → | 1 1 Fusing speed sensor cable -- | |
| 3 | 40X9009 запросить цену → | 1 1 Fuser fixed power resistor -- | |
| 4 | 40X8869 запросить цену → | 1 1 Sensor (fusing speed) “Sensor (fusing speed) removal” on page | |
| 5 | 40X9010 запросить цену → | 1 1 Transfer roller “Transfer roller removal” on page |
22. Assembly 25: Registration unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9012 запросить цену → | 1 1 Registration unit gear “Registration unit gears removal” on | |
| 2 | 40X9992 запросить цену → | 1 1 Registration unit lock “Registration unit lock removal” on page | |
| 3 | 40X9993 запросить цену → | 1 1 Registration unit lock shaft “Registration unit lock removal” on page | |
| 4 | 40X9994 запросить цену → | 1 1 Registration unit handle “Registration unit lock removal” on page | |
| 5 | 40X8869 запросить цену → | 1 1 Sensor (duplex pass “Sensor (duplex pass through 2) removal” on | |
| 6 | 40X9710 запросить цену → | 1 1 Lower registration gear “Registration unit gears removal” on | |
| 7 | 40X9991 запросить цену → | 1 1 Registration drive gear “Registration unit gears removal” on | |
| 8 | 40X9013 запросить цену → | 1 1 Registration unit belt “Registration unit belt removal” on page |
23. Assembly 26: Right door transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9019 запросить цену → | 1 1 Right door upper lock “Right door lock removal” on page | |
| 2 | 40X9020 запросить цену → | 1 1 Right door switch actuator “Right door switch actuator removal” on | |
| 3 | 40X9711 запросить цену → | 1 1 Right door handle -- | |
| 4 | 40X9713 запросить цену → | 1 1 Right door lower lock “Right door lock removal” on page | |
| 5 | 40X9712 запросить цену → | 1 1 Right door middle lock “Right door lock removal” on page | |
| 6 | 40X9715 запросить цену → | 1 1 Right door lock support “Right door lock removal” on page | |
| 7 | 40X8920 запросить цену → | 1 1 Tray 2 transport guide “Tray 2 transport guide” on page | |
| 8 | 40X9527 запросить цену → | 1 1 Right door switch “Right door switch removal” on page |
24. Assembly 27: MPF 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9027 запросить цену → | 1 1 MPF “MPF removal” on page | |
| 2 | 40X9716 запросить цену → | 1 1 MPF lift plate sensor cable -- | |
| 3 | 40X9996 запросить цену → | 1 1 MPF lift plate cam -- | |
| 4 | 40X9995 ✓ в наличии | 1 1 MPF feed roller “MPF feed/separator assembly” on page | |
| 5 | 40X9719 запросить цену → | 1 1 MPF feed clutch gear “MPF gears removal” on page | |
| 6 | 40X9718 запросить цену → | 1 1 MPF separator idler gear “MPF gears removal” on page | |
| 7 | 40X9022 запросить цену → | 1 1 MPF separator gear “MPF gears removal” on page | |
| 8 | 40X9023 запросить цену → | 1 1 MPF feed clutch “MPF feed clutch removal” on page | |
| 9 | 40X9720 запросить цену → | 1 1 MPF lift plate clutch -- | |
| 10 | 40X9024 запросить цену → | 1 1 MPF lift plate solenoid “MPF lift plate solenoid removal” on | |
| 11 | 40X8869 запросить цену → | 1 1 Sensor (MPF lift plate) “Sensor (MPF lift plate) removal” on |
25. Assembly 28: MPF 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8869 запросить цену → | 1 1 Sensor (MPF paper length 1) “Sensor (MPF paper length) | |
| 2 | 40X9026 запросить цену → | 2 1 MPF paper length 1 sensor actuator -- | |
| 3 | 40X9026 запросить цену → | 2 1 MPF paper length 2 sensor actuator -- | |
| 4 | 40X8869 запросить цену → | 1 1 Sensor (MPF paper length 2) “Sensor (MPF paper length) | |
| 5 | 40X9721 запросить цену → | 1 1 MPF paper length sensor cable -- | |
| 6 | 40X9030 запросить цену → | 1 1 Sensor (MPF paper width) -- | |
| 7 | 40X9615 ✓ в наличии | 1 1 MPF separator roller “MPF feed/separator assembly” on | |
| 8 | 40X9722 запросить цену → | 1 1 MPF paper width sensor cable -- |
26. Assembly 29: Duplex 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9031 запросить цену → | 1 1 Duplex transport assembly “Duplex transport assembly removal” on | |
| 2 | 40X9997 запросить цену → | 1 1 Right door cover -- | |
| 3 | 40X9998 запросить цену → | 1 1 Duplex transport jam “Duplex transport jam removal knob | |
| 4 | 40X9012 запросить цену → | 1 1 Duplex transport gear “Duplex transport gears removal” on | |
| 5 | 40X9036 запросить цену → | 1 1 Duplex transport belt “Duplex transport belt removal” on page | |
| 6 | 40X9037 запросить цену → | 1 1 Motor (duplex transport) “Motor (duplex transport) removal” on |
27. Assembly 30: Duplex 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9723 запросить цену → | 1 1 Fuser exit sensor cable -- | |
| 2 | 40X8869 запросить цену → | 1 1 Sensor (fuser exit) “Sensor (fuser exit) removal” on page | |
| 3 | 40X9039 ✓ в наличии | 1 1 Fuser exit sensor actuator “Fuser exit sensor actuator removal” on | |
| 4 | 40X9999 запросить цену → | 1 1 Redrive diverter gear -- | |
| 5 | 40X8869 запросить цену → | 1 1 Sensor (duplex pass through “Sensor (duplex pass through 1) removal” |
28. Assembly 31: Fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9046 ✓ в наличии | 1 1 Fuser “Fuser removal” on page | |
| 2 | 40X9044 запросить цену → | 1 1 Induction heater (100 V) “Induction heater removal” on | |
| 2 | 40X9045 запросить цену → | 1 1 Induction heater (230 V) “Induction heater removal” on | |
| 3 | 40X9047 запросить цену → | 1 1 Sensor (fuser temperature) with -- | |
| 4 | 40X9041 запросить цену → | 1 1 Fuser fan -- |
29. Assembly 32: Exit 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9167 запросить цену → | 1 1 Redrive exit guide -- | |
| 2 | 40X9313 запросить цену → | 1 1 Sensor (redrive exit) -- | |
| 3 | 40X9644 запросить цену → | 1 1 Redrive exit sensor cable -- | |
| 4 | 40X9714 запросить цену → | 1 1 Redrive exit sensor actuator -- | |
| 5 | 40X9042 запросить цену → | 1 1 HPT bin paper bail -- | |
| 6 | 40X9313 запросить цену → | 1 1 Sensor (exit) -- | |
| 7 | 40X9599 запросить цену → | 1 1 Exit sensor cable -- | |
| 8 | 40X9484 запросить цену → | 1 1 Exit sensor actuator -- | |
| 9 | 40X8974 запросить цену → | 1 1 Standard bin paper bail -- | |
| 10 | 40X8895 запросить цену → | 1 1 Exit sensor housing -- | |
| 11 | 40X9156 запросить цену → | 1 1 Exit clutch belt -- | |
| 12 | 40X9724 запросить цену → | 1 1 Redrive belt -- | |
| 13 | 40X9155 запросить цену → | 1 1 Motor (redrive) “Motor (redrive) removal” on page | |
| 14 | 40X8859 запросить цену → | 1 1 Paper exit fan “Paper exit fan removal” on page |
30. Assembly 33: Exit 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9164 запросить цену → | 1 1 Main drive assembly “Main drive assembly removal” on | |
| 2 | 40X9564 запросить цену → | 1 1 Motor (developer) “Motor (developer) removal” on page | |
| 3 | 40X9163 запросить цену → | 1 1 Motor (transport) “Motor (transport) removal” on page | |
| 4 | 40X9166 запросить цену → | 1 1 Duplex transport clutch “Duplex transport clutch removal” on | |
| 5 | 40X9165 ✓ в наличии | 1 1 Transport motor gear -- | |
| 6 | 40X9725 ✓ в наличии | 1 1 Duplex transport clutch gear “Duplex transport gears removal” on | |
| 7 | 40X9173 запросить цену → | 1 1 Feed motor belt -- | |
| 8 | 40X9170 запросить цену → | 1 1 Motor (feed) “Motor (feed) removal” on page | |
| 9 | 40X9171 запросить цену → | 1 1 Motor (registration) “Motor (registration) removal” on | |
| 10 | 40X9726 запросить цену → | 1 1 Feed motor gear -- | |
| 11 | 40X9174 запросить цену → | 1 1 Feed drive belt -- | |
| 12 | 40X9727 запросить цену → | 1 1 Feed drive assembly “Feed drive assembly removal” on | |
| 13 | 40X9170 запросить цену → | 1 1 Motor (tray 2 transport) “Motor (tray 2 transport) removal” on | |
| 14 | 40X9639 запросить цену → | 1 1 Tray 2 transport drive belt -- | |
| 15 | 40X9728 запросить цену → | 1 1 Tray 2 transport drive “Tray 2 transport drive removal” on |
31. Assembly 35: Toner cartridge drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9177 ✓ в наличии | 1 1 Fuser drive gearbox “Fuser drive gearbox removal” on | |
| 2 | 40X9729 запросить цену → | 1 1 Fuser pressure primary gear -- | |
| 3 | 40X9730 запросить цену → | 1 1 Fuser pressure secondary gear -- | |
| 4 | 40X9731 ✓ в наличии | 1 1 Fuser transport primary gear -- | |
| 5 | 40X9732 ✓ в наличии | 1 1 Fuser transport secondary gear -- |
32. Assembly 37: Fuser drive 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9179 запросить цену → | 1 1 Motor (fuser pressure) “Motor (fuser pressure) removal” on page | |
| 2 | 40X9163 запросить цену → | 1 1 Motor (fuser) “Motor (fuser) removal” on page | |
| 3 | 40X9178 запросить цену → | 1 1 Fuser exit clutch -- |
33. Assembly 38: Ozone duct
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9184 запросить цену → | 1 1 Exhaust filter -- | |
| 2 | 40X8859 запросить цену → | 1 1 Toner suction fan “Toner suction fan removal” on page | |
| 3 | 40X9183 запросить цену → | 1 1 Ozone filter -- | |
| 4 | 40X9185 запросить цену → | 1 1 Ozone fan “Ozone fan removal” on page | |
| 5 | 40X9182 запросить цену → | 1 1 Ozone fan with duct “Ozone fan removal” on page |
34. Assembly 39: High voltage
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9189 запросить цену → | 1 1 Power-saving board “Power-saving board removal” on | |
| 2 | 40X9198 запросить цену → | 1 1 Induction heater magnetic erase “Induction heater magnetic erase | |
| 3 | 40X8945 запросить цену → | 1 1 Fuser power supply fan “Fuser power supply fan removal” on | |
| 4 | 40X9736 запросить цену → | 1 1 Induction heater power supply -- | |
| 5 | 40X9737 запросить цену → | 1 1 Noise filter board cable -- | |
| 6 | 40X9199 запросить цену → | 1 1 Expansion controller board “Expansion controller board removal” | |
| 7 | 40X9193 запросить цену → | 1 1 High voltage board “High voltage board removal” on | |
| 8 | 40X9200 запросить цену → | 1 1 Noise filter board, 100 V “Noise filter board removal” on | |
| 8 | 40X9201 запросить цену → | 1 1 Noise filter board, 230 V “Noise filter board removal” on | |
| 9 | 40X9735 запросить цену → | 1 1 Induction heater magnetic erase -- | |
| 10 | 40X9196 запросить цену → | 1 1 Induction heater power supply, “Induction heater power supply (IHPS) | |
| 100 | V removal” on page | ||
| 10 | 40X9197 запросить цену → | 1 1 Induction heater power supply , “Induction heater power supply (IHPS) | |
| 230 | V removal” on page | ||
| 11 | 40X9192 запросить цену → | 1 1 High voltage developer contact -- | |
| 12 | 40X9733 запросить цену → | 1 1 High voltage transfer cable -- | |
| 13 | 40X9194 запросить цену → | 1 1 High voltage charge cable -- | |
| 14 | 40X9191 запросить цену → | 1 1 High voltage charge contact -- | |
| 15 | 40X9734 запросить цену → | 1 1 High voltage toner charge cable -- | |
| 16 | 40X9190 запросить цену → | 1 1 Sensor (tray 1 and 2 paper “Sensor (tray 1 and 2 paper |
35. Assembly 40: Main power supply
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9203 запросить цену → | 1 1 Main power supply, 100 V “Main power supply removal” on page | |
| 1 | 40X9204 запросить цену → | 1 1 Main power supply, 230 V “Main power supply removal” on page | |
| 2 | 40X9205 запросить цену → | 1 1 Main power supply fan with “Main power supply fan removal” on | |
| 3 | 40X8945 запросить цену → | 1 1 Main power supply fan “Main power supply fan removal” on |
36. Assembly 41: Electrical 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9741 запросить цену → | 1 1 Power socket -- | |
| 2 | 40X9402 запросить цену → | 1 1 Power socket mount -- | |
| 3 | 40X9740 запросить цену → | 1 1 Power socket cable -- |
37. Assembly 42: Electrical 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9207 запросить цену → | 1 1 Engine controller board “Engine controller board removal” on | |
| 2 | 40X9744 запросить цену → | 1 1 Engine controller board FFC -- | |
| 3 | 40X9664 запросить цену → | 1 1 Controller board (SFP) “Controller board removal” on page | |
| 4 | 40X9209 запросить цену → | 1 1 Controller board fan “Controller board fan removal” on page |
38. Assembly 43: 2 x 500 sheet tray-Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9779 запросить цену → | 1 1 2 x 500-sheet tray rear right “2 x 500-sheet tray rear right cover | |
| 2 | 40X9285 запросить цену → | 1 1 2 x 500-sheet tray bottom right “2 x 500-sheet tray bottom right cover | |
| 3 | 40X9282 запросить цену → | 4 1 2 x 500-sheet tray caster wheel “2 x 500-sheet tray caster wheel removal” | |
| 4 | 40X9286 запросить цену → | 1 1 2 x 500-sheet tray empty LED “2 x 500-sheet tray empty LED mount | |
| 5 | 40X8903 запросить цену → | 2 1 2 x 500-sheet tray empty LED “2 x 500-sheet tray empty LED removal” on | |
| 6 | 40X9287 запросить цену → | 1 1 2 x 500-sheet tray empty LED “2 x 500-sheet tray empty LED cover | |
| 7 | 40X9289 запросить цену → | 1 1 2 x 500-sheet tray empty LED -- | |
| 8 | 40X9283 запросить цену → | 2 1 Printer rubber stopper “Printer rubber stopper removal” on | |
| 9 | 40X9281 запросить цену → | 1 1 2 x 500-sheet tray left cover “2 x 500-sheet tray left cover removal” on | |
| 10 | 40X9280 запросить цену → | 1 1 2 x 500-sheet tray rear cover “2 x 500-sheet tray rear cover removal” on |
39. Assembly 44: 2 x 500 sheet tray-Frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8981 запросить цену → | 2 1 2 x 500-sheet tray right rail guide wheel -- | |
| 2 | 40X9014 запросить цену → | 2 1 2 x 500-sheet tray insert stopper -- | |
| 3 | 40X9305 запросить цену → | 2 1 2 x 500-sheet tray left rail guide wheel -- | |
| 4 | 40X9290 запросить цену → | 1 1 2 x 500-sheet tray controller board “2 x 500-sheet tray controller | |
| 5 | 40X9783 запросить цену → | 1 1 2 x 500-sheet tray interface cable -- |
40. Assembly 45: 2 x 500 sheet tray-Paper feed
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9294 запросить цену → | 4 1 2 x 500-sheet tray feed and “2 x 500-sheet tray 3 transport belts and gears | |
| 2 | 40X9891 запросить цену → | 4 1 2 x 500-sheet tray feed and “2 x 500-sheet tray 3 transport belts and gears | |
| 3 | 40X9295 запросить цену → | 2 1 2 x 500-sheet tray feed and “2 x 500-sheet tray 3 transport belts and gears | |
| 4 | 40X9293 запросить цену → | 1 1 Motor (2 x 500-sheet tray 4 “2 x 500-sheet tray feed and transport motors | |
| 5 | 40X9293 запросить цену → | 1 1 Motor (2 x 500-sheet tray 4 “2 x 500-sheet tray feed and transport motors | |
| 6 | 40X9774 запросить цену → | 1 1 2 x 500-sheet tray 4 feed and -- | |
| 7 | 40X9882 запросить цену → | 1 1 2 x 500-sheet tray 3 feed and -- | |
| 8 | 40X9293 запросить цену → | 1 1 Motor (2 x 500-sheet tray 3 “2 x 500-sheet tray feed and transport motors | |
| 9 | 40X9293 запросить цену → | 1 1 Motor (2 x 500-sheet tray 3 “2 x 500-sheet tray feed and transport motors |
41. Assembly 46: 2 x 500 sheet tray-Paper size detection
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8987 запросить цену → | 1 1 Motor (2 x 500-sheet tray 3 lift) “Motor (2 x 500-sheet tray lift) removal” | |
| 2 | 40X8869 запросить цену → | 1 1 Sensor (2 x 500-sheet tray 3 near “Sensor (2 x 500-sheet tray near empty) | |
| 3 | 40X8987 запросить цену → | 1 1 Motor (2 x 500-sheet tray 4 lift) “Motor (2 x 500-sheet tray lift) removal” | |
| 4 | 40X8869 запросить цену → | 1 1 Sensor (2 x 500-sheet tray 4 near “Sensor (2 x 500-sheet tray near empty) | |
| 5 | 40X8989 запросить цену → | 1 1 Sensor (2 x 500-sheet tray 4 “Sensor (2 x 500-sheet tray paper width) | |
| 6 | 40X8985 запросить цену → | 1 1 Sensor (2 x 500-sheet tray 4 “Sensor (2 x 500-sheet tray paper length) | |
| 7 | 40X9775 запросить цену → | 2 1 2 x 500 sheet tray paper length -- | |
| 8 | 40X8989 запросить цену → | 1 1 Sensor (2 x 500-sheet tray 3 “Sensor (2 x 500-sheet tray paper width) | |
| 9 | 40X8985 запросить цену → | 1 1 Sensor (2 x 500-sheet tray 3 “Sensor (2 x 500-sheet tray paper length) | |
| 10 | 40X9889 запросить цену → | 2 1 2 x 500 sheet tray lift motor cable -- |
42. Assembly 47: 2 x 500 sheet tray-Paper transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9313 запросить цену → | 1 1 Sensor (2 x 500-sheet tray jam access door) “Sensor (2 x 500-sheet tray | |
| 2 | 40X9892 запросить цену → | 2 1 2 x 500-sheet tray transport gear spring -- | |
| 3 | 40X9893 запросить цену → | 2 1 2 x 500-sheet tray transport gear bushing -- | |
| 4 | 40X9894 запросить цену → | 2 1 2 x 500-sheet tray feed primary gear -- | |
| 5 | 40X9890 запросить цену → | 1 1 2 x 500-sheet tray cable harness -- | |
| 6 | 40X9295 запросить цену → | 2 1 2 x 500-sheet tray feed secondary gear -- | |
| 7 | 40X9298 запросить цену → | 2 1 2 x 500-sheet tray transport gear -- |
43. Assembly 49: 2 x 500 sheet tray-Paper pick 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8968 запросить цену → | 2 1 Sensor (2 x 500-sheet tray 3 or 4 “Sensor (2 x 500-sheet tray transport) | |
| 2 | 40X8968 запросить цену → | 2 1 Sensor (2 x 500-sheet tray 3 or 4 “2 x 500-sheet tray transport assembly | |
| 3 | 40X8869 запросить цену → | 2 1 Sensor (2 x 500-sheet tray 3 or 4 “2 x 500-sheet tray transport assembly | |
| 4 | 40X9899 запросить цену → | 2 1 2 x 500-sheet tray empty sensor “2 x 500-sheet tray transport assembly | |
| 5 | 40X9981 ✓ в наличии | 4 1 Roller clutch -- | |
| 6 | 40X8970 ✓ в наличии | 2 1 Feed roller “2 x 500-sheet tray rollers removal” on | |
| 7 | 40X9925 ✓ в наличии | 2 1 Pick roller “2 x 500-sheet tray rollers removal” on | |
| 8 | 40X9982 запросить цену → | 2 1 2 x 500-sheet tray set actuator -- | |
| 9 | 40X8869 запросить цену → | 2 1 Sensor (2 x 500-sheet tray 3 or 4 “2 x 500-sheet tray transport assembly | |
| 10 | 40X9316 запросить цену → | 1 1 2 x 500-sheet tray 3 pick assembly -- | |
| 10 | 40X9300 запросить цену → | 1 1 2 x 500-sheet tray 4 pick assembly -- | |
| 11 | 40X9299 ✓ в наличии | 2 1 2 x 500-sheet tray 3 or 4 transport -- |
44. Assembly 50: 2 x 500 sheet tray-Paper pick 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9635 запросить цену → | 1 1 2 x 500-sheet tray 3 insert -- | |
| 2 | 40X9304 запросить цену → | 1 1 2 x 500-sheet tray lock lever “Tray lock removal” on page | |
| 3 | 40X9017 запросить цену → | 1 1 2 x 500-sheet tray 3 right front cover -- | |
| 4 | 40X9034 запросить цену → | 1 1 2 x 500-sheet tray 3 handle cover -- | |
| 5 | 40X9186 запросить цену → | 1 1 2 x 500-sheet tray handle -- | |
| 6 | 40X8871 запросить цену → | 1 1 2 x 500-sheet tray 3 front cover “Tray lock removal” on page | |
| 7 | 40X9305 запросить цену → | 4 1 Tray insert guide wheel -- |
45. Assembly 52: 2 x 500 sheet tray-Tray 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9697 запросить цену → | 1 1 2 x 500-sheet tray 4 insert -- | |
| 2 | 40X9304 запросить цену → | 1 1 2 x 500-sheet tray lock lever “Tray lock removal” on page | |
| 3 | 40X9033 запросить цену → | 1 1 2 x 500-sheet tray 4 right front cover -- | |
| 4 | 40X9320 запросить цену → | 1 1 2 x 500-sheet tray 4 handle cover -- | |
| 5 | 40X9186 запросить цену → | 1 1 2 x 500-sheet tray handle -- | |
| 6 | 40X9028 запросить цену → | 1 1 2 x 500-sheet tray 4 front cover “Tray lock removal” on page | |
| 7 | 40X9305 запросить цену → | 4 1 Tray insert guide wheel -- |
46. Assembly 53: 2 x 500 sheet tray-Tray 3 or Tray 4 frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9308 запросить цену → | 2 1 2 x 500-sheet tray near empty sensor -- | |
| 2 | 40X9306 запросить цену → | 2 1 Tray insert paper length guide “Tray insert paper length guide | |
| 3 | 40X9309 запросить цену → | 2 1 2 x 500-tray insert paper length sensor -- |
47. Assembly 54: 3000 sheet tray-Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9260 запросить цену → | 1 1 3000-sheet tray top door “3000-sheet tray door removal” on | |
| 2 | 40X9255 запросить цену → | 1 1 3000-sheet tray right cover “3000-sheet tray right cover removal” on | |
| 3 | 40X8903 запросить цену → | 1 1 3000-sheet tray empty LED “3000-sheet tray empty LED removal” on | |
| 4 | 40X9257 запросить цену → | 1 1 3000-sheet tray empty LED -- | |
| 5 | 40X9884 запросить цену → | 1 1 3000-sheet tray empty LED “3000-sheet tray front cover removal” on | |
| 6 | 40X9256 запросить цену → | 1 1 3000-sheet tray front cover “3000-sheet tray front cover removal” on | |
| 7 | 40X9259 запросить цену → | 1 1 3000-sheet tray slit cover -- | |
| 8 | 40X9765 запросить цену → | 1 1 3000-sheet tray left top cover “3000-sheet tray left top cover removal” | |
| 9 | 40X9258 запросить цену → | 1 1 3000-sheet tray rear cover “3000-sheet tray rear cover removal” on |
48. Assembly 55: 3000 sheet tray-Frame 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9886 запросить цену → | 1 1 3000-sheet tray feed and “3000-sheet tray pick roller assembly | |
| 2 | 40X9267 запросить цену → | 2 1 Feed and pick roller “3000-sheet tray rollers removal” on | |
| 3 | 40X9881 запросить цену → | 1 1 3000-sheet tray empty “3000-sheet tray rollers removal” on | |
| 4 | 40X9297 запросить цену → | 2 1 3000-sheet tray roller clutch “3000-sheet tray rollers removal” on | |
| 5 | 40X9048 запросить цену → | 1 1 3000-sheet tray pick gear “3000-sheet tray feed and pick belt removal” | |
| 6 | 40X9268 запросить цену → | 1 1 3000-sheet tray feed and “3000-sheet tray feed and pick belt removal” | |
| 7 | 40X9772 запросить цену → | 1 1 3000-sheet tray feed gear “3000-sheet tray feed and pick belt removal” |
49. Assembly 59: 3000 sheet tray-Paper feed 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9880 запросить цену → | 1 1 Sensor (3000-sheet tray “Sensor (3000-sheet tray elevator level) | |
| 2 | 40X9880 запросить цену → | 1 1 Sensor (3000-sheet tray “Sensor (3000-sheet tray empty) removal” | |
| 3 | 40X9267 запросить цену → | 1 1 3000-sheet tray separator “3000-sheet tray feed roller assembly | |
| 4 | 40X9887 запросить цену → | 1 1 3000-sheet tray separator “3000-sheet tray feed roller assembly | |
| 5 | 40X9271 запросить цену → | 1 1 3000-sheet tray separator “3000-sheet tray feed roller assembly | |
| 6 | 40X9773 запросить цену → | 1 1 3000-sheet tray separator “3000-sheet tray feed roller assembly | |
| 7 | 40X9888 запросить цену → | 1 1 3000-sheet tray separator “3000-sheet tray feed roller assembly | |
| 8 | 40X9886 запросить цену → | 1 1 3000-sheet tray separator “3000-sheet tray feed roller assembly |
50. Assembly 60: 3000 sheet tray-Paper transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9273 запросить цену → | 1 1 3000-sheet tray transport “3000-sheet tray feed roller assembly | |
| 2 | 40X9885 запросить цену → | 1 1 Sensor (3000-sheet tray “Sensor (3000-sheet tray feed) removal” on | |
| 3 | 40X9790 запросить цену → | 2 1 Spring “3000-sheet tray feed roller assembly | |
| 4 | 40X9771 запросить цену → | 4 1 3000-sheet tray transport “3000-sheet tray feed roller assembly | |
| 5 | 40X9373 запросить цену → | 1 1 3000-sheet tray set sensor “3000-sheet tray set sensor actuator | |
| 6 | 40X9040 запросить цену → | 1 1 3000-sheet tray set sensor “3000-sheet tray set sensor actuator | |
| 7 | 40X9880 запросить цену → | 1 1 Sensor (3000-sheet tray set) “Sensor (3000-sheet tray set) removal” on | |
| 8 | 40X8929 запросить цену → | 1 1 3000-sheet tray feed sensor -- | |
| 9 | 40X9769 запросить цену → | 1 1 3000-sheet tray transport “3000-sheet tray feed roller assembly |
51. Assembly 61: 3000 sheet tray-Elevator rear section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9262 запросить цену → | 1 1 3000-sheet tray controller “3000-sheet tray controller board removal” | |
| 2 | 40X9266 запросить цену → | 1 1 3000-sheet tray door switch “3000-sheet tray door switch removal” on | |
| 3 | 40X9880 запросить цену → | 1 1 Sensor (3000-sheet tray near “Sensor (3000-sheet tray near empty) | |
| 4 | 40X9880 запросить цену → | 1 1 Sensor (3000-sheet tray near “Sensor (3000-sheet tray near empty) | |
| 5 | 40X9767 запросить цену → | 1 1 3000-sheet tray feed motor “3000-sheet tray feed roller assembly | |
| 6 | 40X9766 запросить цену → | 1 1 3000-sheet tray feed and “3000-sheet tray feed roller assembly | |
| 7 | 40X9768 запросить цену → | 1 1 3000-sheet tray feed motor “Motor (3000-sheet tray elevator) removal” | |
| 8 | 40X9264 запросить цену → | 1 1 Motor (3000-sheet tray “Motor (3000-sheet tray elevator) removal” | |
| 9 | 40X9269 запросить цену → | 1 1 Motor (3000-sheet tray feed) “3000-sheet tray feed and transport motors | |
| 10 | 40X9269 запросить цену → | 1 1 Motor (3000-sheet tray “3000-sheet tray feed and transport motors |
52. Assembly 64: 2500-sheet tray covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9280 запросить цену → | 1 1 2500-sheet tray rear cover “2500-sheet tray rear cover removal” on | |
| 2 | 40X9779 запросить цену → | 1 1 2500-sheet tray rear right “2500-sheet tray rear right cover removal” on | |
| 3 | 40X9285 запросить цену → | 1 1 2500-sheet tray bottom “2500-sheet tray lower right cover removal” | |
| 4 | 40X9282 запросить цену → | 4 1 Caster wheel “2500-sheet tray caster wheel removal” on | |
| 5 | 40X9286 запросить цену → | 1 1 2500-sheet tray LED mount -- | |
| 6 | 40X8903 запросить цену → | 1 1 Tray empty LED “2500-sheet tray empty LED removal” on | |
| 7 | 40X9287 запросить цену → | 1 1 2500-sheet tray LED cover “2500-sheet tray LED cover removal” on | |
| 8 | 40X9782 запросить цену → | 1 1 Tray empty LED cable -- | |
| 9 | 40X9283 запросить цену → | 2 1 Tray stopper “2500-sheet tray stopper removal” on | |
| 10 | 40X9281 запросить цену → | 1 1 2500-sheet tray left cover “2500-sheet tray left cover removal” on |
53. Assembly 65: 2500-sheet tray frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X8869 запросить цену → | 1 1 Sensor (2500-sheet tray set) -- | |
| 2 | 40X8981 запросить цену → | 1 1 Tray rail guide wheel -- | |
| 3 | 40X9784 запросить цену → | 1 1 Tray insert guide wheel -- | |
| 4 | 40X9785 ✓ в наличии | 1 1 2500-sheet tray controller board “2500-sheet tray controller board | |
| 5 | 40X9783 запросить цену → | 1 1 2500-sheet tray interface cable -- |
54. Assembly 66: 2500-sheet tray paper feed
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9293 запросить цену → | 1 1 Motor (2500-sheet tray feed) “Motor (2500-sheet tray feed) | |
| 2 | 40X9293 запросить цену → | 1 1 Motor (2500-sheet tray transport) “Motor (2500-sheet tray transport) | |
| 3 | 40X9294 запросить цену → | 2 1 2500-sheet tray feed and transport -- | |
| 4 | 40X9891 запросить цену → | 2 1 2500-sheet tray feed and transport -- | |
| 5 | 40X9295 запросить цену → | 1 1 2500-sheet tray feed and transport -- | |
| 6 | 40X9896 запросить цену → | 1 1 Motor (2500-sheet tray elevator) “Motor (2500-sheet tray elevator) | |
| 7 | 40X9896 запросить цену → | 1 1 Motor (2500-sheet tray transfer “Motor (2500-sheet tray transfer | |
| 8 | 40X9882 запросить цену → | 1 1 2500-sheet tray feed and transport -- |
55. Assembly 67: 2500-sheet tray paper transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9298 запросить цену → | 1 1 2500-sheet tray transport gear -- | |
| 2 | 40X9892 запросить цену → | 1 1 2500-sheet tray transport gear spring -- | |
| 3 | 40X9893 запросить цену → | 1 1 2500-sheet tray transport gear bushing -- | |
| 4 | 40X9313 запросить цену → | 1 1 Sensor (2500-sheet tray jam access door) “Sensor (2500-sheet tray jam | |
| 5 | 40X9894 запросить цену → | 1 1 2500-sheet tray feed primary gear -- | |
| 6 | 40X9295 запросить цену → | 1 1 2500-sheet tray feed secondary gear -- | |
| 7 | 40X9786 запросить цену → | 1 1 2500-sheet tray cable harness -- |
56. Assembly 69: 2500-sheet tray paper pick 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X9299 ✓ в наличии | 1 1 2500-sheet tray transport roller “2500-sheet tray transport roller | |
| 2 | 40X8968 запросить цену → | 1 1 Sensor (2500-sheet tray feed) “Sensor (2500-sheet tray feed) | |
| 3 | 40X8968 запросить цену → | 1 1 Sensor (2500-sheet tray transport) “Sensor (2500-sheet tray transport) | |
| 4 | 40X9787 запросить цену → | 1 1 2500-sheet tray pick assembly -- | |
| 5 | 40X8869 запросить цену → | 1 1 Sensor (2500-sheet tray main tray “Sensor (2500-sheet tray main tray | |
| 6 | 40X8869 запросить цену → | 1 1 Sensor (2500-sheet tray main tray “Sensor (2500-sheet tray main tray | |
| 7 | 40X9899 запросить цену → | 1 1 2500-sheet tray main tray top -- | |
| 8 | 40X8970 ✓ в наличии | 1 1 Feed roller -- | |
| 9 | 40X9925 ✓ в наличии | 1 1 Pick roller -- | |
| 10 | 40X9981 ✓ в наличии | 2 1 Roller clutch -- | |
| 11 | 40X9982 запросить цену → | 1 1 2500-sheet tray tray set actuator -- |
Каталог очень большой (459 позиций). Показаны первые 56 узлов со схемами; полный список доступен по запросу.
