Содержание

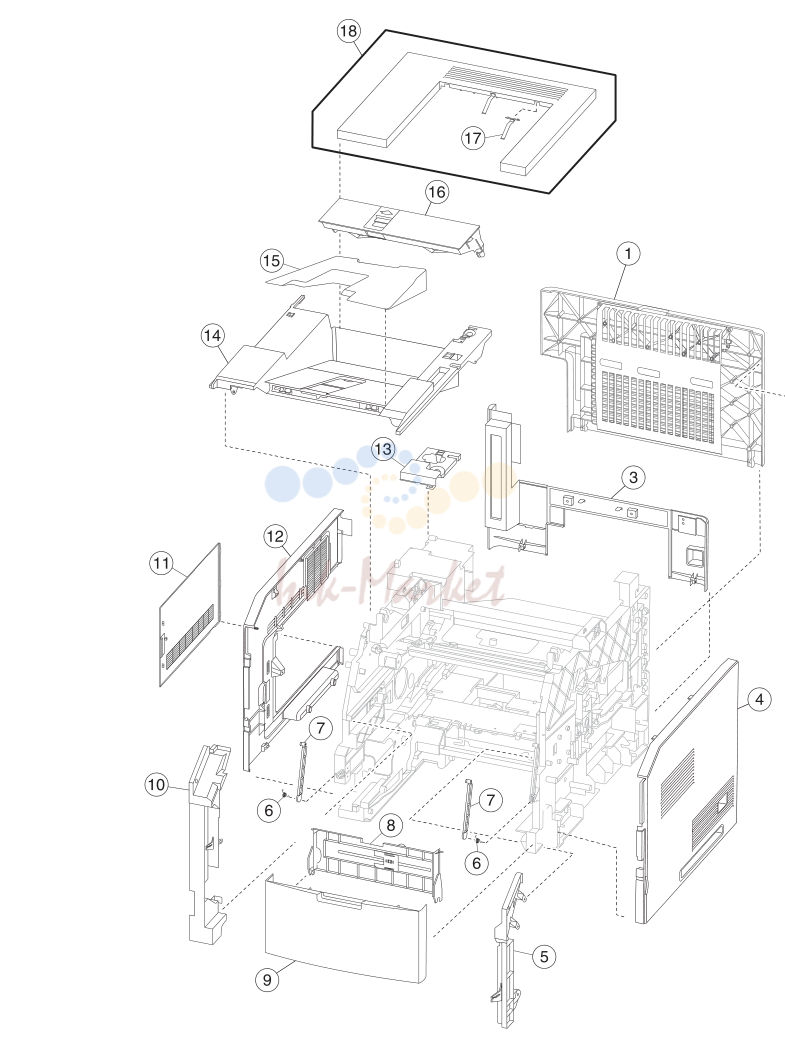

1. Assembly 1: Covers

1. Assembly 1: Covers

№АртикулАльт. артикулОписание
140X7678 запросить цену →1 1 Rear door See “Rear door removal”
240X7726 запросить цену →1 1 Rear door support N/A
340X7671 запросить цену →1 1 Rear lower cover (integrated 550-sheet tray) See “Rear lower cover
340X8404 запросить цену →1 1 Rear lower cover (integrated 250-sheet tray) See “Rear lower cover
440X7680 запросить цену →1 1 Right cover (integrated 550-sheet tray) See “Right cover
440X8403 запросить цену →1 1 Right cover (integrated 250-sheet tray) See “Right cover
540X7670 запросить цену →1 1 Right inner cover See “Right inner cover
640X7690 запросить цену →2 1 Torsion spring N/A
740X7715 запросить цену →2 1 Front door support link N/A
840X7725 запросить цену →1 1 MPF tray See “MPF tray removal”
940X7674 запросить цену →1 1 Front door See “Front door
1040X7669 запросить цену →1 1 Inner left cover See “Left inner cover
1140X7672 запросить цену →1 1 Controller board access cover See “Controller board
1240X7679 запросить цену →1 1 Left cover (integrated 550-sheet tray) See “Left cover removal”
1240X8402 запросить цену →1 1 Left cover (integrated 250-sheet tray) See “Left cover removal”
1340X7677 запросить цену →1 1 Bin sensor cover See “Output bin sensor
1440X7675 запросить цену →1 1 Standard bin cover (integrated 550-sheet tray) See “Standard bin cover
1440X8397 запросить цену →1 1 Standard bin cover (integrated 250-sheet tray) See “Standard bin cover
1540X8855 запросить цену →1 1 Bin insert N/A
1640X8398 запросить цену →1 1 Fuser wiper cover (hot roll fuser printer only) N/A
1740X7604 запросить цену →2 1 Output bin guide N/A

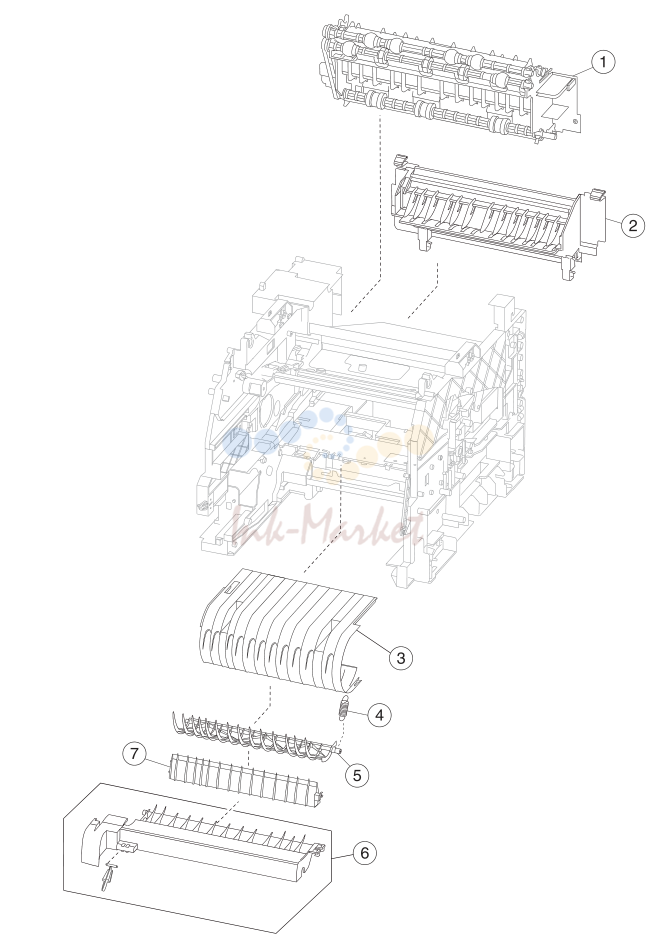

2. Assembly 2: Paper path

2. Assembly 2: Paper path

№АртикулАльт. артикулОписание
140X7602 ✓ в наличии1 1 Upper redrive See “Upper redrive
240X7588 запросить цену →1 1 Fuser access door (belt fuser printers only) See “Fuser access door
240X8399 запросить цену →1 1 Fuser access door (hot roll fuser printers only) See “Fuser access door
340X7587 запросить цену →1 1 Inner guide deflector See “Inner guide
440X7585 запросить цену →1 1 Recoil spring N/A
540X7584 запросить цену →1 1 Duplex exit diverter See “Duplex exit diverter
640X7583 ✓ в наличии1 1 Media turn guide See “Media turn guide
740X7586 запросить цену →1 1 Media vertical guide See “Media vertical guide

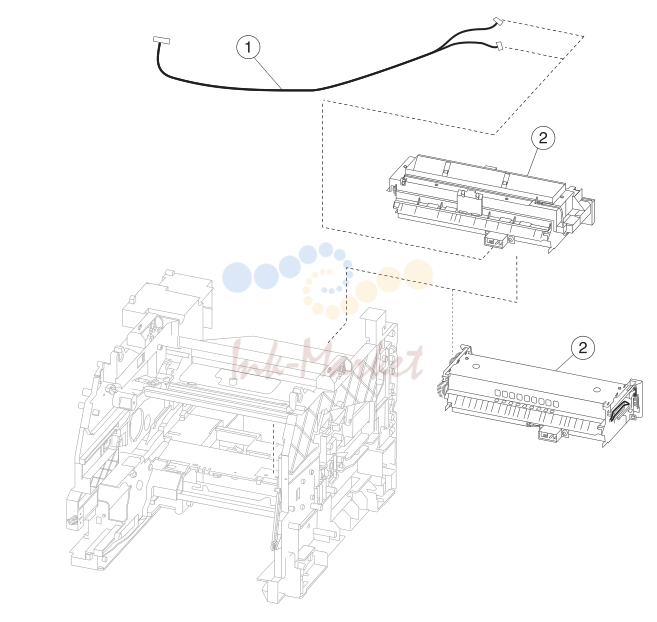

3. Assembly 3: Fusers

3. Assembly 3: Fusers

№АртикулАльт. артикулОписание
140X7577 запросить цену →1 1 Fuser data cable N/A
240X7743 запросить цену →1 1 MS81x Return Program Fuser Type 00, 110-120V See “Fuser removal”
240X7744 ✓ в наличии1 1 MS81x Return Program Fuser Type 01, 220-240V A4 See “Fuser removal”
240X7745 запросить цену →1 1 MS81x Return Program Fuser Type 02, 100V A4 See “Fuser removal”
240X7581 запросить цену →1 1 MS81x Return Program Fuser Type 03, 110-120V A4 See “Fuser removal”
240X7734 запросить цену →1 1 MS81x Return Program Fuser Type 04, 220-240V See “Fuser removal”
240X8016 запросить цену →1 1 MS81x Fuser Type 05, 110-120V Letter See “Fuser removal”
240X8017 ✓ в наличии1 1 MS81x Fuser Type 06, 220-240V A4 See “Fuser removal”
240X8018 запросить цену →1 1 MS81x Fuser Type 07, 100V A4 See “Fuser removal”
240X8019 запросить цену →1 1 MS81x Fuser Type 08, 110-120V A4 See “Fuser removal”
240X8020 запросить цену →1 1 MS81x Fuser Type 09, 220-240V Letter See “Fuser removal”
240X8503 запросить цену →1 1 MS71x Return Program Fuser Type 11, 110-120V See “Fuser removal”
240X8504 ✓ в наличии1 1 MS71x Return Program Fuser Type 13, 220-240V See “Fuser removal”
240X8505 запросить цену →1 1 MS71x Return Program Fuser Type 15, 100V contact See “Fuser removal”
240X8506 запросить цену →1 1 MS71x Fuser Type 17, 110v contact See “Fuser removal”
240X8507 ✓ в наличии1 1 MS71x Fuser Type 19, 220v contact See “Fuser removal”
240X8508 запросить цену →1 1 MS71x Fuser Type 21, 100v contact See “Fuser removal”

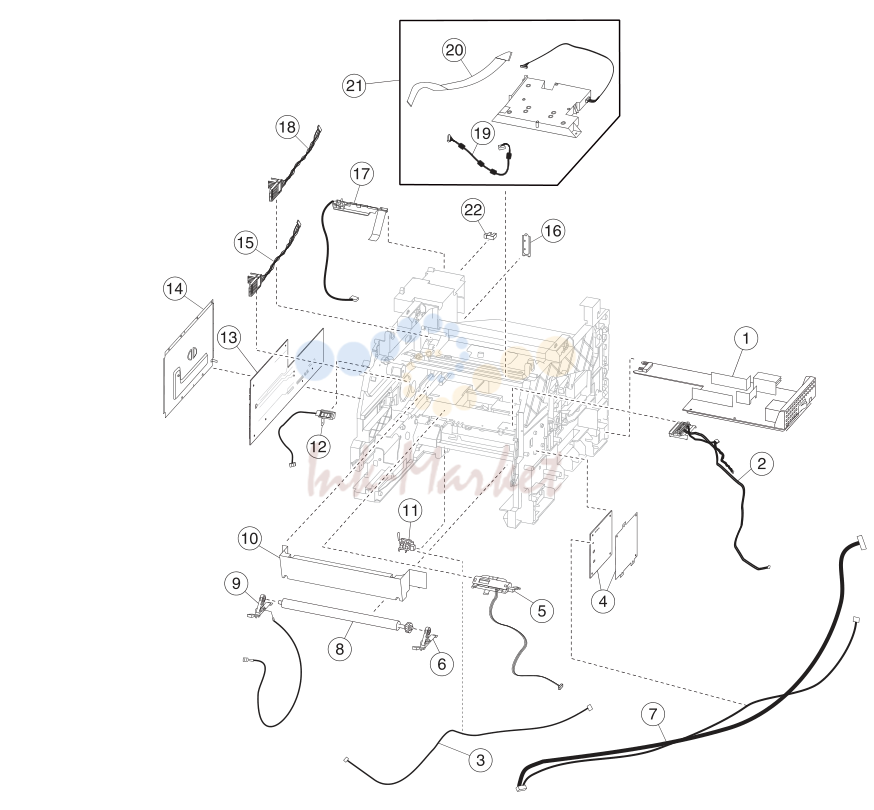

4. Assembly 4: Electronics

4. Assembly 4: Electronics

№АртикулАльт. артикулОписание
140X7694 ✓ в наличии1 1 LVPS (universal) See “LVPS
240X7685 запросить цену →1 1 Toner level / imaging unit high voltage contact See “HVPS
340X7688 запросить цену →1 1 Input sensor cable N/A
440X7578 запросить цену →1 1 HVPS See “HVPS
540X7686 запросить цену →1 1 Sensor (toner density) See “Transfer roller
640X7606 ✓ в наличии1 1 Transfer roller right arm See “Transfer roller
740X7699 запросить цену →1 1 HVPS/toner cartridge fan cable N/A
840X7582 ✓ в наличии1 1 Transfer roller See “Transfer roller
940X7605 запросить цену →1 1 Transfer roller left arm with cable See “Transfer roller
1040X8365 запросить цену →1 1 Printhead access cover See “Laser
1140X7607 ✓ в наличии1 1 Sensor (input) See “Sensor (input)
1240X7693 запросить цену →1 1 Sensor (control panel interlock) See “Sensor
1340X7570 ✓ в наличии1 1 Controller board (2.4” display printers only) See “Controller
1340X7571 запросить цену →1 1 Controller board (4.3” tilting display printers only) See “Controller
1340X7572 запросить цену →1 1 Controller board (7” tilting display printers only) See “Controller
1440X7722 запросить цену →1 1 Controller board access shield See “Controller
1540X7692 ✓ в наличии1 1 Toner cartridge smart chip contact with cable See “Laser
1640X8034 запросить цену →1 1 Option card cover plate N/A
1740X7691 запросить цену →1 1 Sensor (standard bin full) with output bin guide See “Sensor
1840X7689 ✓ в наличии1 1 Imaging unit smart chip contact with cable See “Laser
1940X7707 запросить цену →1 1 Printhead power cable See “Laser
2040X7708 запросить цену →1 1 Printhead video cable See “Laser
2140X7597 ✓ в наличии1 1 Laser printhead (quad diode) (belt fuser printers only) See “Laser
2140X8481 ✓ в наличии1 1 Laser printhead (dual diode) (hot roller fuser printers See “Laser
2240X7592 ✓ в наличии1 1 Interrupt sensor See “Sensor (rear

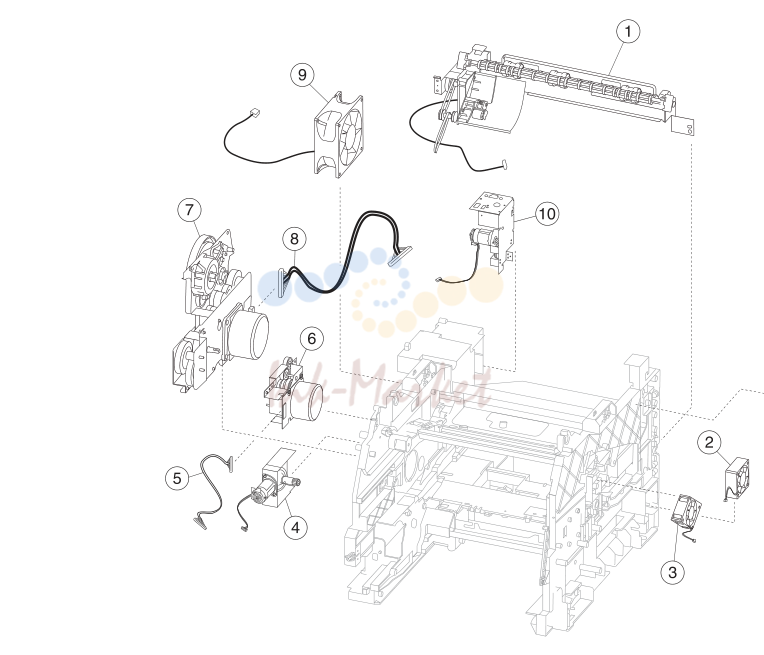

5. Assembly 5: Drive motors

5. Assembly 5: Drive motors

№АртикулАльт. артикулОписание
140X7684 запросить цену →1 1 Duplex motor with cable See “Duplex motor
240X7695 запросить цену →1 1 Duplex cooling fan See “Duplex cooling
340X7580 запросить цену →1 1 Cartridge cooling fan See “Cartridge
440X7596 ✓ в наличии1 1 Toner add motor with cable See “Toner add
540X7576 запросить цену →1 1 Fuser drive motor cable See “Fuser drive
640X7595 ✓ в наличии1 1 Fuser drive motor (belt fuser printers only) See “Fuser drive
640X8401 запросить цену →1 1 Fuser drive motor (hot roll fuser printers only) See “Fuser drive
740X7594 ✓ в наличии1 1 Main drive motor See “Main drive
840X7574 запросить цену →1 1 Main motor cable See “Main cooling
940X7579 запросить цену →1 1 Main cooling fan with cable See “Main cooling
1040X7682 ✓ в наличии1 1 Upper redrive motor with cable See “Upper redrive
1140X8483 запросить цену →1 1 Fuser cooling fan (hot roll fuser printers only) N/A
1240X8484 запросить цену →1 1 Fuser cooling fan cable (hot roll fuser printers only) N/A

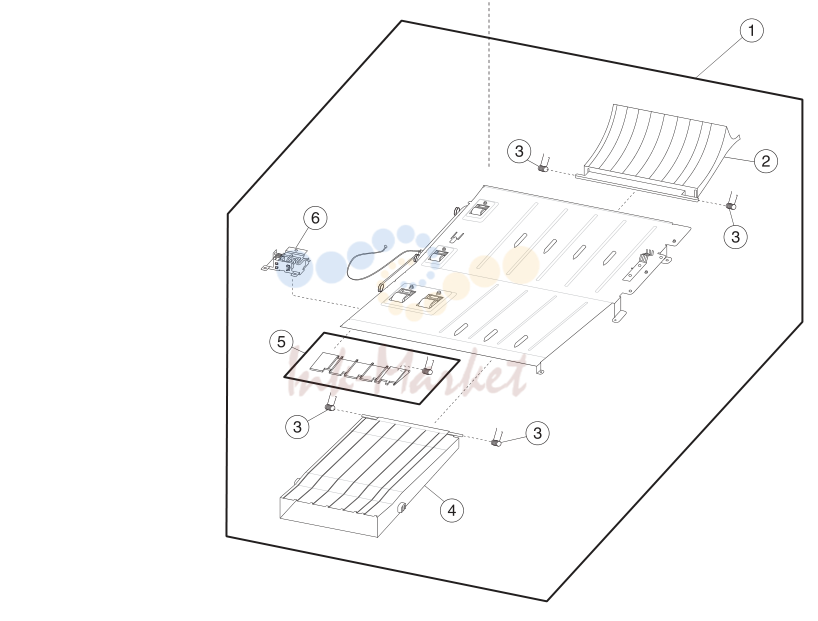

6. Assembly 6: Duplex

6. Assembly 6: Duplex

№АртикулАльт. артикулОписание
140X8803 запросить цену →1 1 Internal duplex with cable (MS710 only) N/A
240X8804 запросить цену →1 1 Duplex rear flap (MS710 only) See “Duplex rear flap removal”
340X7723 запросить цену →4 1 Torsion spring N/A
440X7667 запросить цену →1 1 Duplex front flap See “Duplex front flap removal”
540X7952 запросить цену →1 1 Duplex jam release guide N/A
640X7697 запросить цену →1 1 Sensor (duplex path) with cable See “Sensor (duplex path)

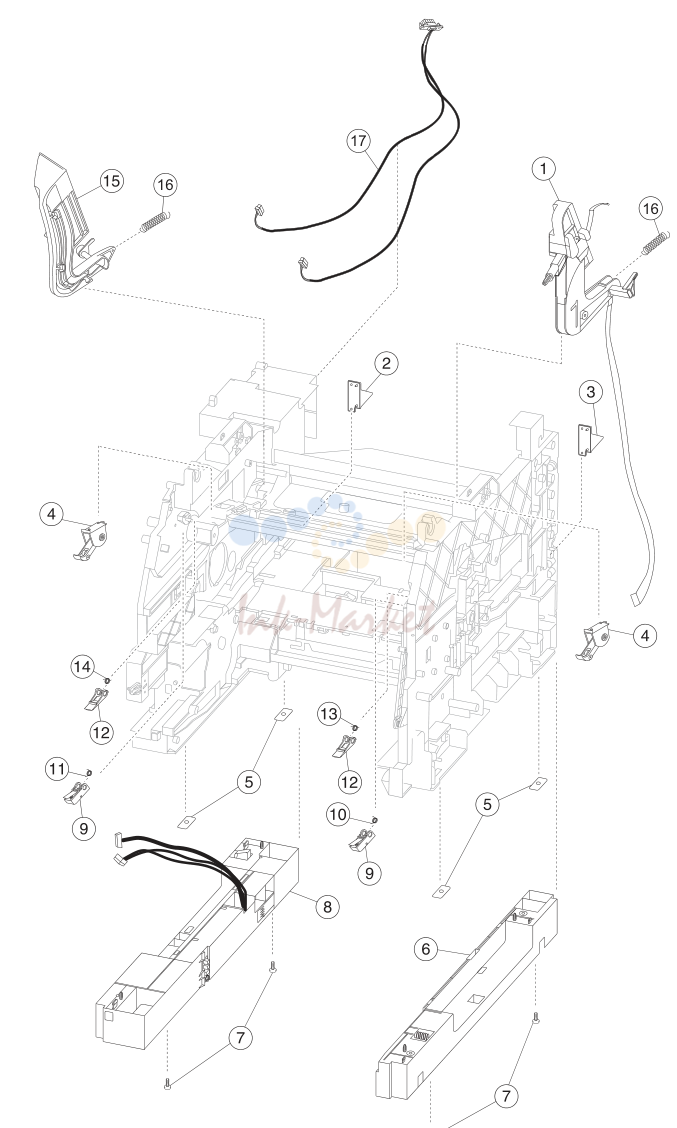

7. Assembly 7: Frame

7. Assembly 7: Frame

№АртикулАльт. артикулОписание
140X8316 запросить цену →1 1 Right control panel hinge, with control panel See “Right control panel
240X7732 запросить цену →1 1 Left frame pivot See “Left frame pivot
340X7733 запросить цену →1 1 Right frame pivot See “Right frame pivot
440X7714 запросить цену →2 1 Imaging unit clamp N/A
540X7589 запросить цену →4 1 Fastener plate N/A
640X7728 ✓ в наличии1 1 Right frame extension with tray latch See “Right frame
640X8408 ✓ в наличии1 1 Right frame extension (integrated 250-sheet See “Right frame
740X7590 запросить цену →4 1 M5x12 screw N/A
840X7727 запросить цену →1 1 Left frame extension (integrated 550-sheet See “Left frame extension
840X8407 запросить цену →1 1 Left frame extension (integrated 250-sheet See “Left frame extension
940X7716 запросить цену →2 1 Toner cartridge lock N/A
1040X7721 запросить цену →1 1 Torsion spring N/A
1140X7719 запросить цену →1 1 Torsion spring N/A
1240X7717 запросить цену →2 1 Toner cartridge clamp N/A
1340X7720 запросить цену →1 1 Torsion spring N/A
1440X7718 запросить цену →1 1 Torsion spring N/A
1540X8315 запросить цену →1 1 Left control panel hinge See “Left control panel
1640X7724 запросить цену →2 1 Recoil spring N/A
1740X7575 запросить цену →1 1 Top option interface cable N/A

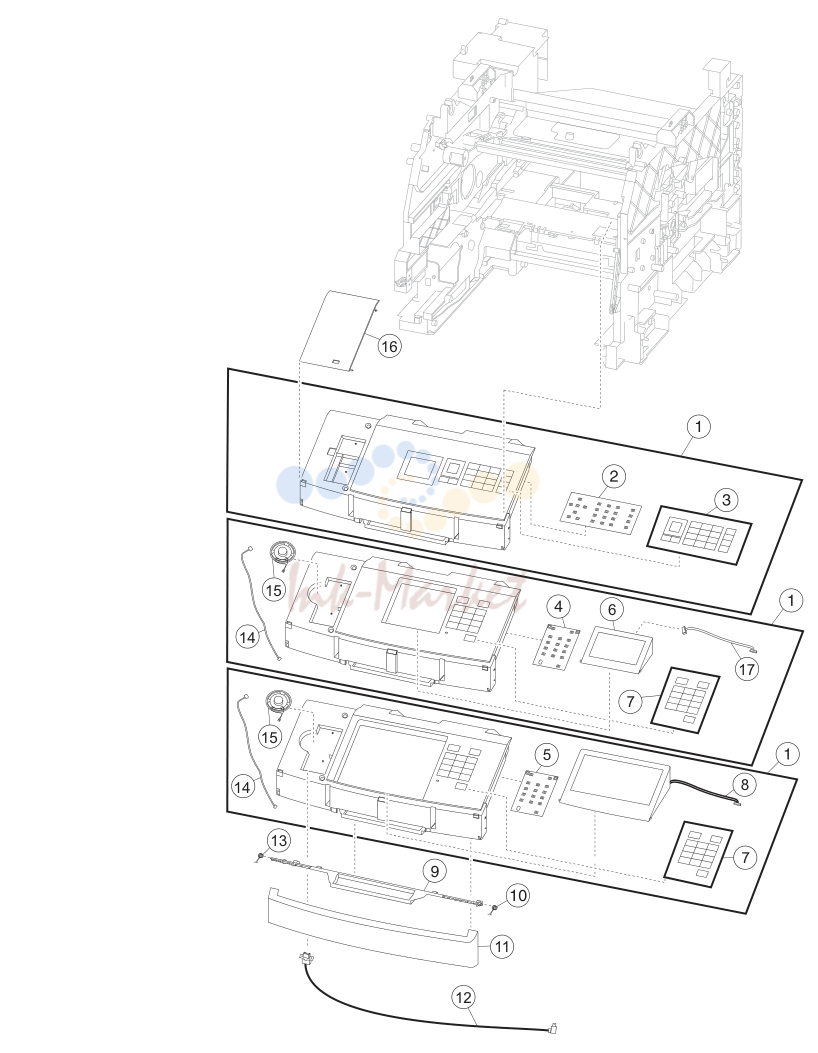

8. Assembly 8: Control panel

8. Assembly 8: Control panel

№АртикулАльт. артикулОписание
140X7700 ✓ в наличии1 1 2.4" LCD control panel N/A
140X7701 запросить цену →1 1 4.3" touch screen control panel See “Control panel
140X7875 запросить цену →1 1 7" touch screen control panel See “Control panel
240X7737 ✓ в наличии1 1 Control panel board (2.4” display only) See “Control panel board
340X7741 запросить цену →1 1 Control panel buttons (2.4” display only) N/A
440X7735 запросить цену →1 1 Control panel board (4.3” tilting display only) See “Control panel board
540X8042 запросить цену →1 1 Control panel board (7” tilting display only) See “Control panel board
640X8537 запросить цену →1 1 4.3" tilting display See “4.3-inch tilting
740X8661 запросить цену →1 1 Control panel buttons (4.3” and 7” tilting N/A
840X8538 запросить цену →1 1 7" tilting display See “7-inch tilting display
940X7729 запросить цену →1 1 Control panel latch See “Control panel latch
1040X7731 запросить цену →1 1 Torsion spring N/A
1140X7681 запросить цену →1 1 Control panel front cover See “Control panel front
1240X7704 запросить цену →1 1 USB cable N/A
1340X7730 запросить цену →1 1 Torsion spring N/A
1440X7702 запросить цену →1 1 Speaker cable N/A
1540X9079 запросить цену →1 1 Control panel speaker N/A
1640X8583 запросить цену →1 1 Control panel left bezel (M5155) See “Control panel left
1640X8584 запросить цену →1 1 Control panel left bezel (M5163) See “Control panel left
1640X8585 запросить цену →1 1 Control panel left bezel (M5170) See “Control panel left
1640X8334 запросить цену →1 1 Control panel left bezel (MS810n) See “Control panel left
1640X8335 запросить цену →1 1 Control panel left bezel (MS810dn) See “Control panel left
1640X8336 запросить цену →1 1 Control panel left bezel (MS810de) See “Control panel left
1640X8337 запросить цену →1 1 Control panel left bezel (MS811n) See “Control panel left
1640X8338 запросить цену →1 1 Control panel left bezel (MS811dn) See “Control panel left
1640X8339 запросить цену →1 1 Control panel left bezel (MS812dn) See “Control panel left
1640X8340 запросить цену →1 1 Control panel left bezel (MS812de) See “Control panel left
1640X8364 запросить цену →1 1 Control panel left USB delete cover N/A
1640X8362 запросить цену →1 1 Control panel left bezel (MS710) See “Control panel left
1640X8363 запросить цену →1 1 Control panel left bezel (MS711) See “Control panel left
1740X7705 запросить цену →1 1 Display to control panel board cable (4.3” NA

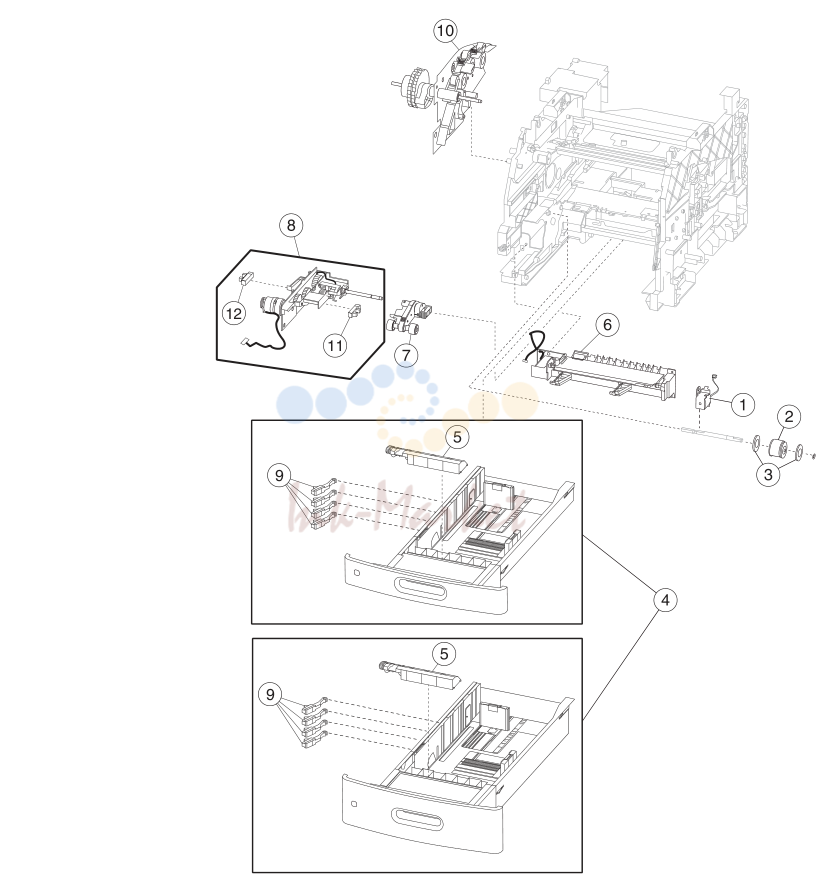

9. Assembly 9: Paper tray

9. Assembly 9: Paper tray

№АртикулАльт. артикулОписание
140X7712 ✓ в наличии1 1 MPF solenoid See “MPF solenoid removal”
240X7600 ✓ в наличии1 1 MPF pick roller See “MPF pick roller removal”
340X7601 запросить цену →2 1 MPF feed roller flange N/A
440X7742 запросить цену →1 1 550-sheet tray N/A
440X8153 запросить цену →1 1 250-sheet tray N/A
540X7713 ✓ в наличии1 1 Separator roller assembly See “Separator roller assembly
640X7598 ✓ в наличии1 1 MPF feeder lift plate with cable See “MPF feeder lift plate
740X7593 ✓ в наличии1 1 Pick roller assembly See “Pick roller assembly
840X7591 запросить цену →1 1 Media feeder See “Media feeder removal” on
940X8541 запросить цену →4 1 Media size actuator “Media size actuator removal”
1040X7599 ✓ в наличии1 1 Media aligner roller with MPF pick roller See “Media aligner roller
1140X7592 ✓ в наличии1 1 Interrupt sensor N/A
1240X7592 ✓ в наличии1 1 Interrupt sensor See “Sensor (pick roller

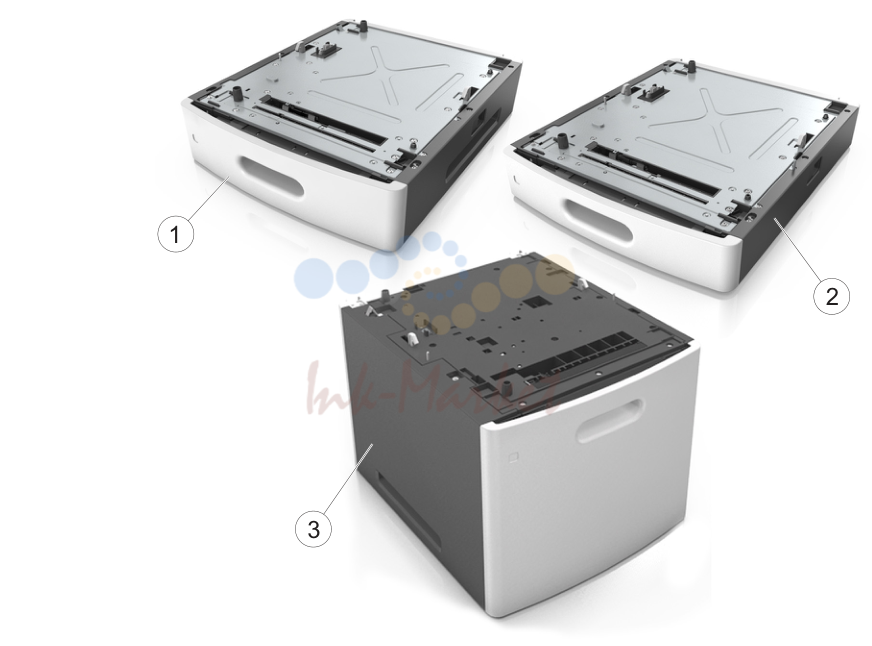

10. Assembly 10: Input options

10. Assembly 10: Input options

№АртикулАльт. артикулОписание
140X8106 запросить цену →1 1 550-sheet tray option “250/550-sheet media tray and drawer
140X8411 запросить цену →1 1 550-sheet tray option, lockable “250/550-sheet media tray and drawer
240X8152 запросить цену →1 1 250-sheet tray option “250/550-sheet media tray and drawer
240X8410 запросить цену →1 1 250-sheet tray option, lockable “250/550-sheet media tray and drawer
340X8161 запросить цену →1 1 HCIT option “High capacity input tray option

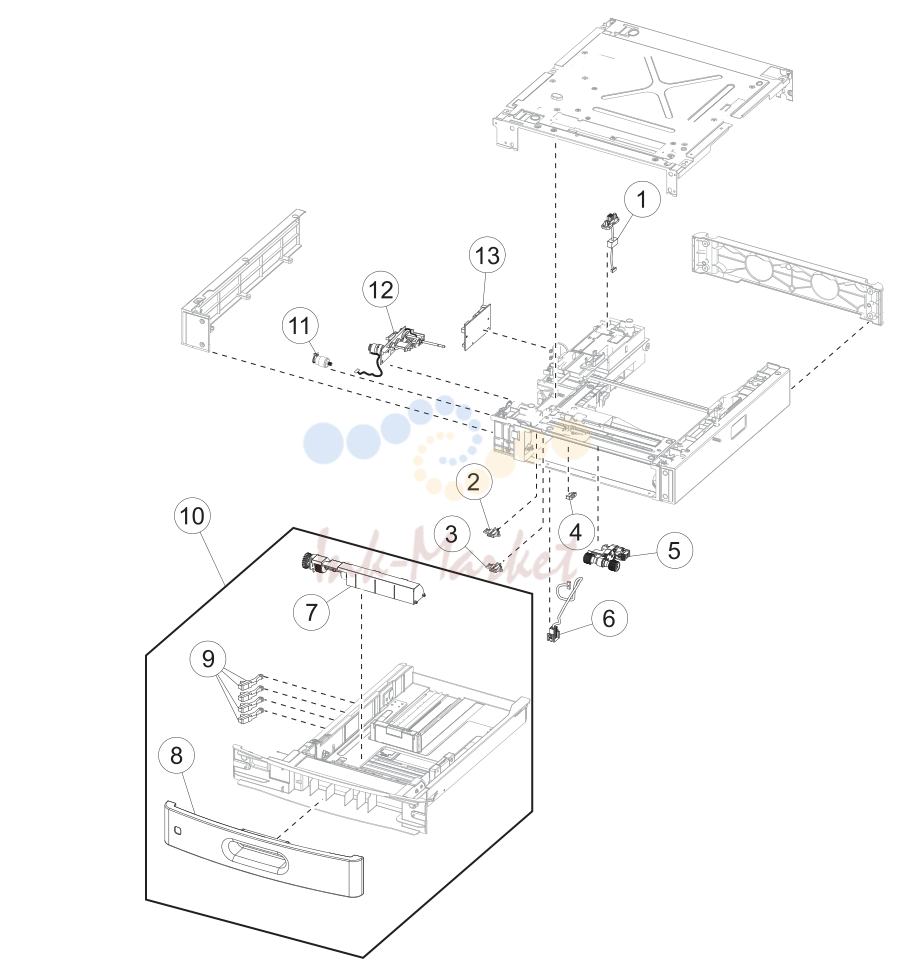

11. Assembly 11: 250-sheet tray option

11. Assembly 11: 250-sheet tray option

№АртикулАльт. артикулОписание
140X8160 запросить цену →1 1 250-sheet tray option upper interface cable “Drawer upper interface
240X8156 запросить цену →1 1 Sensor (pass through) “Sensor (drawer pass
340X8158 запросить цену →1 1 Sensor (pick) “Sensor (pick) removal” on
440X7592 ✓ в наличии1 1 Sensor (pick roller position) “Sensor (pick roll position)
540X7593 ✓ в наличии1 1 Pick roller “Drawer pick roller
640X8159 запросить цену →1 1 250-sheet tray option lower interface cable “Drawer lower interface
740X7713 ✓ в наличии1 1 Separation roller “Media tray separation
840X8154 запросить цену →1 1 250-sheet tray front cover “Media tray front cover
940X8541 запросить цену →4 1 Media size actuator “Media size actuator
1040X8153 запросить цену →1 1 250-sheet tray “Media tray assembly
1140X8157 запросить цену →1 1 250-sheet tray option transport motor “Drawer transport motor
1240X7591 запросить цену →1 1 Media feeder “Drawer media feeder
1340X8672 запросить цену →1 1 250-sheet tray option controller PCBA “Drawer controller PCBA

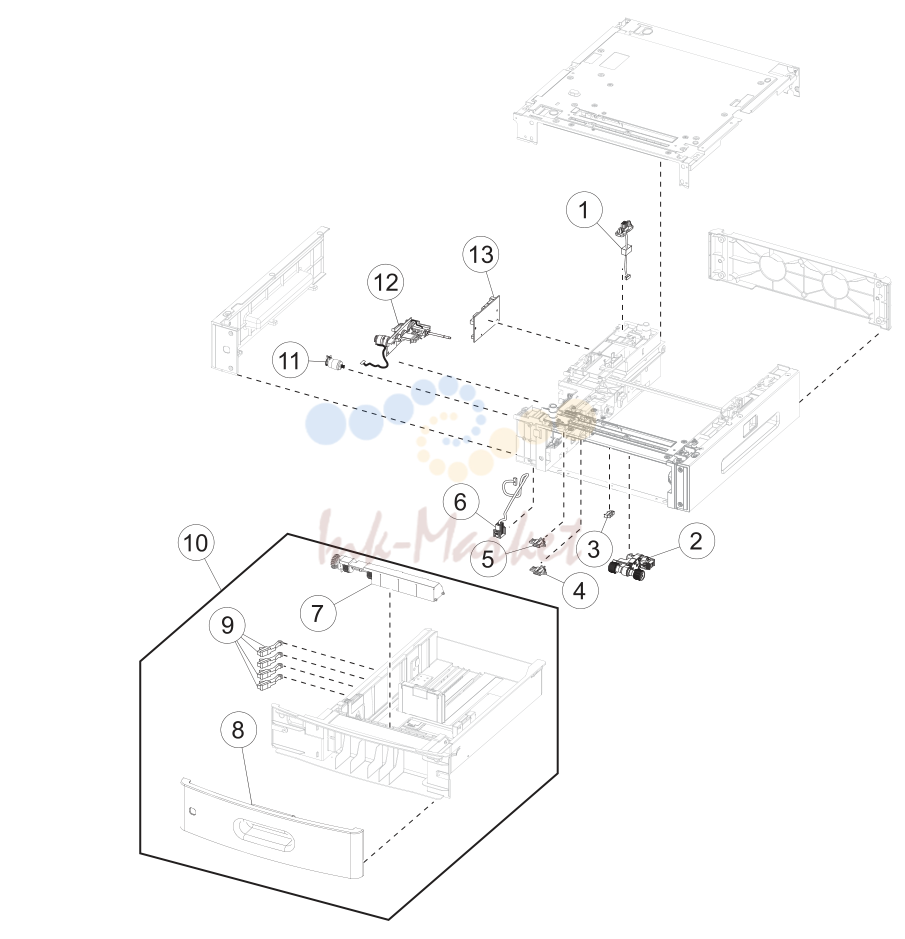

12. Assembly 12: 550-sheet tray option

12. Assembly 12: 550-sheet tray option

№АртикулАльт. артикулОписание
140X8160 запросить цену →1 1 550-sheet tray option upper interface cable “Drawer upper interface
240X7593 ✓ в наличии1 1 Pick roller “Drawer pick roller
340X7592 ✓ в наличии1 1 Sensor (pick roller position) “Sensor (pick roll position)
440X8158 запросить цену →1 1 Sensor (pick) “Sensor (pick) removal” on
540X8156 запросить цену →1 1 Sensor (pass through) “Sensor (drawer pass
640X8159 запросить цену →1 1 550-sheet tray option lower interface cable “Drawer lower interface
740X7713 ✓ в наличии1 1 Separation roller “Media tray separation
840X8109 запросить цену →1 1 550-sheet tray front cover “Media tray front cover
940X8541 запросить цену →4 1 Media size actuator “Media size actuator
1040X7742 запросить цену →1 1 550-sheet tray “Media tray assembly
1140X8157 запросить цену →1 1 550-sheet tray option transport motor “Drawer transport motor
1240X7591 запросить цену →1 1 Media feeder “Drawer media feeder
1340X8155 запросить цену →1 1 550-sheet tray option controller PCBA “Drawer controller PCBA

13. Assembly 13: High capacity input tray option 1

13. Assembly 13: High capacity input tray option 1

№АртикулАльт. артикулОписание
140X8178 запросить цену →1 1 Sensor (HCIT pick) with cable “Sensor (HCIT pick) removal” on
240X8177 ✓ в наличии1 1 Sensor (HCIT media low) with flag “Sensor (HCIT media low) with flag
340X8174 запросить цену →1 1 HCIT media feeder “HCIT media feeder removal” on
440X8180 запросить цену →1 1 HCIT interface cable “HCIT interface cable removal” on
540X8173 запросить цену →1 1 HCIT controller PCBA “HCIT controller PCBA removal” on
640X8179 запросить цену →1 1 HCIT lift drive motor “HCIT lift drive motor removal” on
740X8169 запросить цену →1 1 HCIT right cover “HCIT right cover removal” on
840X7592 ✓ в наличии1 1 Sensor (HCIT pick roller position) “Sensor (HCIT pick roller position)
940X7593 ✓ в наличии1 1 HCIT pick roller assembly “HCIT pick roller assembly removal”
1040X8171 запросить цену →1 1 HCIT front cover “HCIT front cover removal” on
1140X7713 ✓ в наличии1 1 HCIT separator roller assembly “HCIT separator roller assembly
1240X8176 запросить цену →1 1 HCIT media guide “HCIT media guide removal” on
1340X8167 запросить цену →1 1 HCIT left cover “HCIT left cover removal” on page

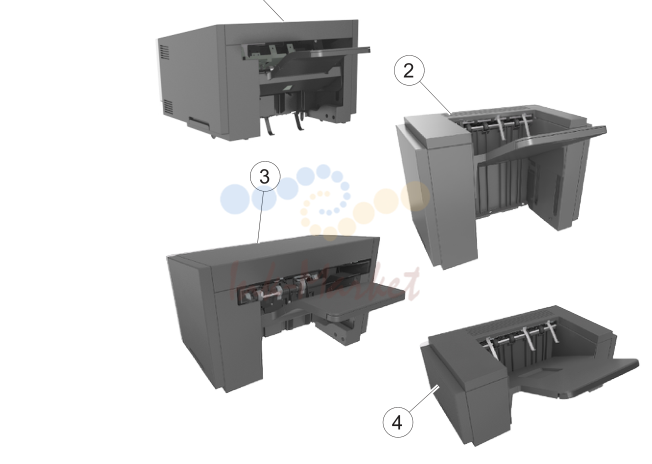

14. Assembly 15: Output options

14. Assembly 15: Output options

№АртикулАльт. артикулОписание
140X8416 запросить цену →1 1 Staple, hole punch finisher option “Staple, hole punch finisher
240X8195 запросить цену →1 1 High capacity output expander option “High capacity output expander
340X8207 запросить цену →1 1 Staple finisher option “Staple finisher option removal”
440X8184 запросить цену →1 1 Output expander option “Output expander option
540X8241 ✓ в наличии1 1 Mailbox option “Mailbox option removal” on

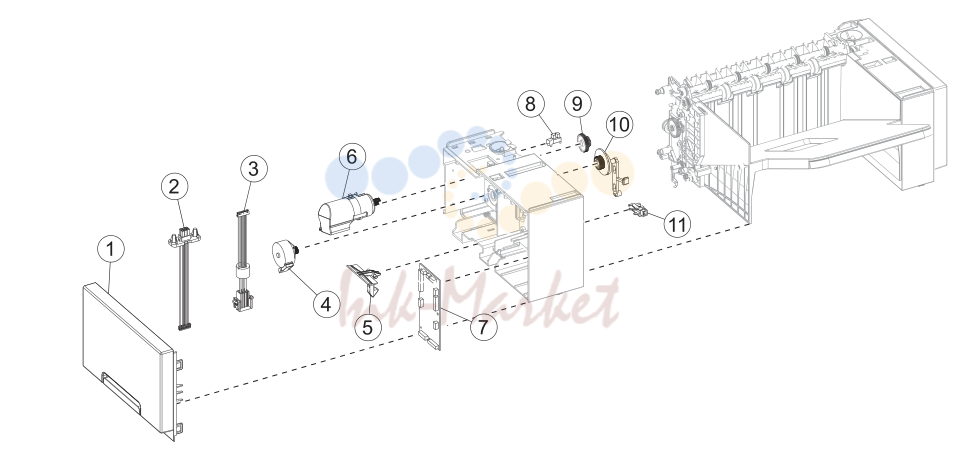

15. Assembly 16: Output expander option 1

15. Assembly 16: Output expander option 1

№АртикулАльт. артикулОписание
140X8190 запросить цену →1 1 Output expander left cover “Output expander left
240X8206 запросить цену →1 1 Upper interface cable “Upper interface cable
340X8205 запросить цену →1 1 Lower interface cable “Lower interface cable
440X8256 ✓ в наличии1 1 Output expander diverter motor “Output expander diverter
540X8721 запросить цену →2 2 Output expander option latch “Output expander option
640X8714 запросить цену →1 1 Output expander main motor “Output expander main
740X8199 запросить цену →1 1 Output expander controller PCBA “Output expander
840X7592 ✓ в наличии1 1 Sensor (OE rear door interlock) “Sensor (OE rear door
940X8726 запросить цену →1 2 Output expander drive gear “Output expander drive
1040X8722 запросить цену →1 1 Output expander diverter plunger assembly “Output expander diverter
1140X7592 ✓ в наличии1 1 Sensor (OE diverter plunger HP) “Sensor (OE diverter

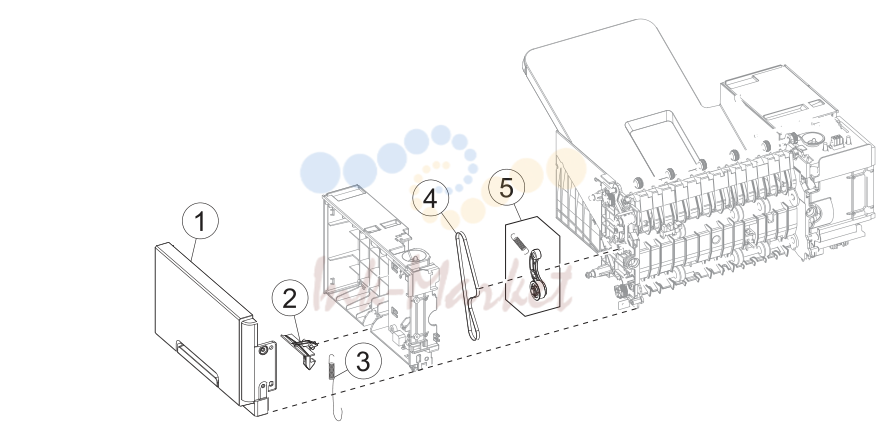

16. Assembly 17: Output expander option 2

16. Assembly 17: Output expander option 2

№АртикулАльт. артикулОписание
140X8187 запросить цену →1 1 Output expander right cover “Output expander right cover removal”
240X8721 запросить цену →2 2 Output expander option latch “Output expander option latch
340X8192 запросить цену →1 1 Spring with string “Spring with string removal” on
440X8732 запросить цену →1 1 Output expander drive belt “Output expander drive belt removal”
540X8718 запросить цену →1 1 Output expander belt tensioner “Output expander belt tensioner

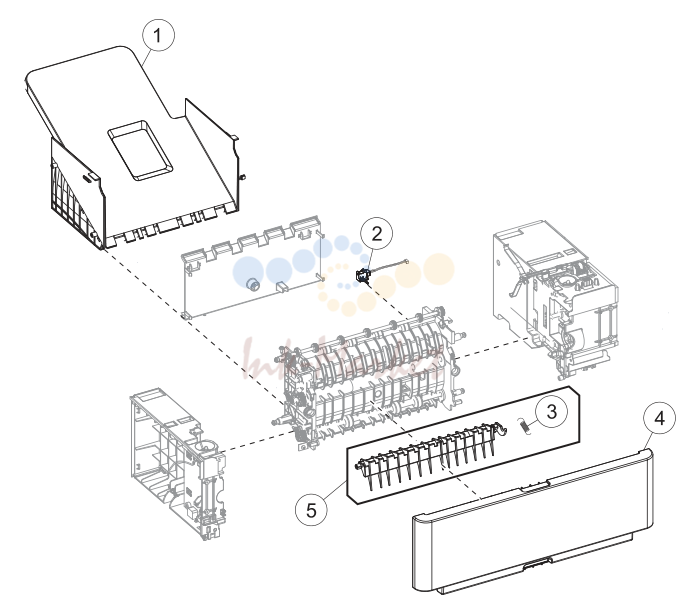

17. Assembly 18: Output expander option 3

17. Assembly 18: Output expander option 3

№АртикулАльт. артикулОписание
140X8717 запросить цену →1 1 Output expander bin “Output expander bin removal” on
240X8729 запросить цену →1 1 Sensor (OE pass through) “Sensor (OE pass through) removal” on
340X2000 запросить цену →1 1 Output expander diverter spring “Output expander diverter spring
440X8186 запросить цену →1 1 Output expander rear door “Output expander rear door removal”
540X8713 запросить цену →1 1 Output expander diverter “Output expander diverter removal”

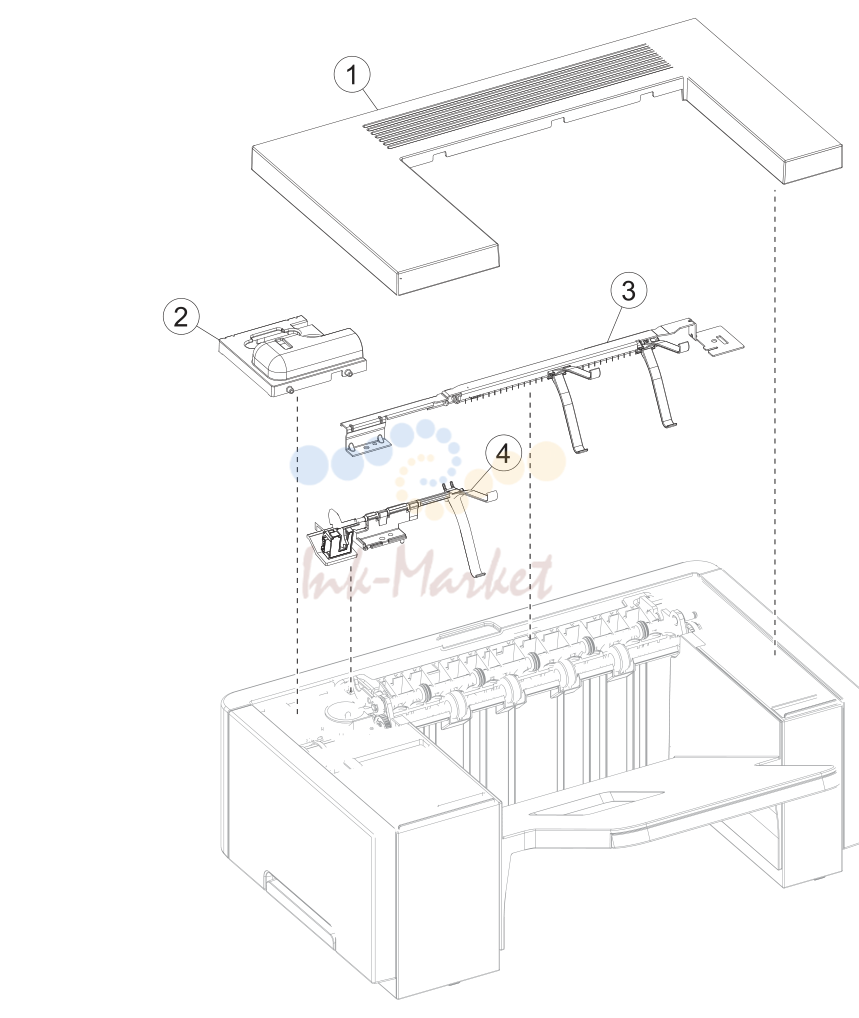

18. Assembly 19: Output expander option 4

18. Assembly 19: Output expander option 4

№АртикулАльт. артикулОписание
140X8196 запросить цену →1 1 Output expander top cover “Output expander top cover removal”
240X8715 запросить цену →1 1 Output expander sensor cover “Output expander sensor cover
340X8712 запросить цену →1 1 Output expander bin full flag “Output expander bin full flag removal”
440X8191 запросить цену →1 1 Sensor (media bin full) with flag “Sensor (media bin full) with flag

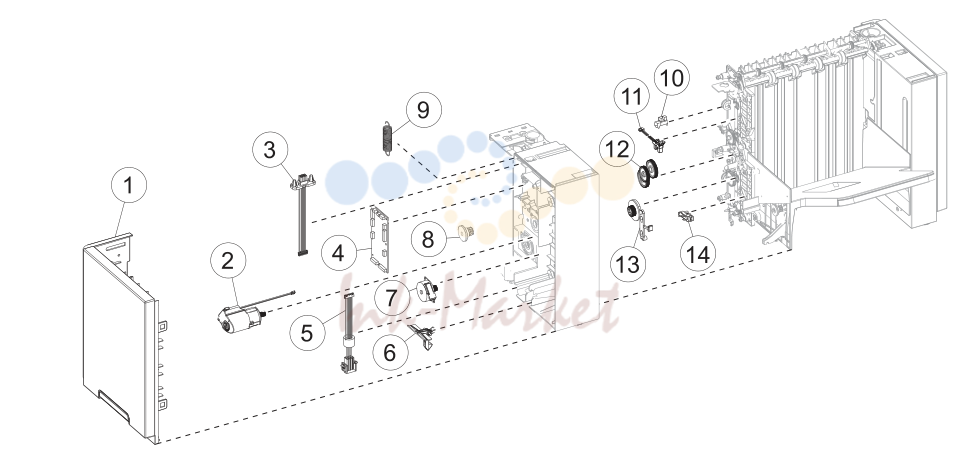

19. Assembly 20: High capacity output expander option 1

19. Assembly 20: High capacity output expander option 1

№АртикулАльт. артикулОписание
140X8202 запросить цену →1 1 HCOE left cover “HCOE left cover removal” on
240X8730 запросить цену →1 1 HCOE main motor “HCOE main motor removal” on
340X8206 запросить цену →1 1 HCOE upper interface cable “HCOE upper interface cable
440X8199 запросить цену →1 1 HCOE controller PCBA “HCOE controller PCBA removal” on
540X8205 запросить цену →1 1 HCOE lower interface cable “HCOE lower interface cable
640X8721 запросить цену →2 2 HCOE option latch “HCOE option latch removal” on
740X8256 ✓ в наличии1 1 HCOE diverter motor “HCOE diverter motor removal” on
840X8731 запросить цену →2 2 HCOE Tray pinion “HCOE tray pinion removal” on
940X8733 запросить цену →2 2 HCOE Tray spring “HCOE tray spring removal” on
1040X7592 ✓ в наличии2 1 Sensor (HCOE rear door interlock) “Sensor (HCOE rear door interlock)
1140X8728 запросить цену →1 1 Sensor (HCOE tray HP) “Sensor (HCOE tray HP) removal” on
1240X8726 запросить цену →1 1 HCOE main drive gear assembly “HCOE main drive gear assembly
1340X8722 запросить цену →1 1 HCOE diverter plunger assembly “HCOE diverter plunger assembly
1440X7592 ✓ в наличии2 1 Sensor (HCOE diverter HP) “Sensor (HCOE diverter HP) removal”

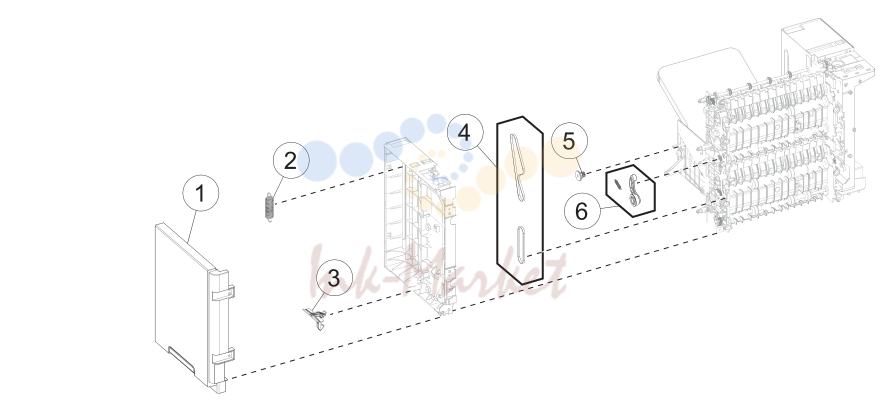

20. Assembly 21: High capacity output expander option 2

20. Assembly 21: High capacity output expander option 2

№АртикулАльт. артикулОписание
140X8198 запросить цену →1 1 HCOE right cover “HCOE right cover removal” on page
240X8733 запросить цену →2 2 HCOE Tray spring “HCOE tray spring removal” on page
340X8721 запросить цену →2 2 HCOE option latch “HCOE option latch removal” on page
440X8732 запросить цену →2 2 HCOE drive belt “HCOE drive belt removal” on page
540X8731 запросить цену →2 2 HCOE Tray pinion “HCOE tray pinion removal” on page
640X8718 запросить цену →1 1 HCOE belt tensioner “HCOE belt tensioner removal” on page

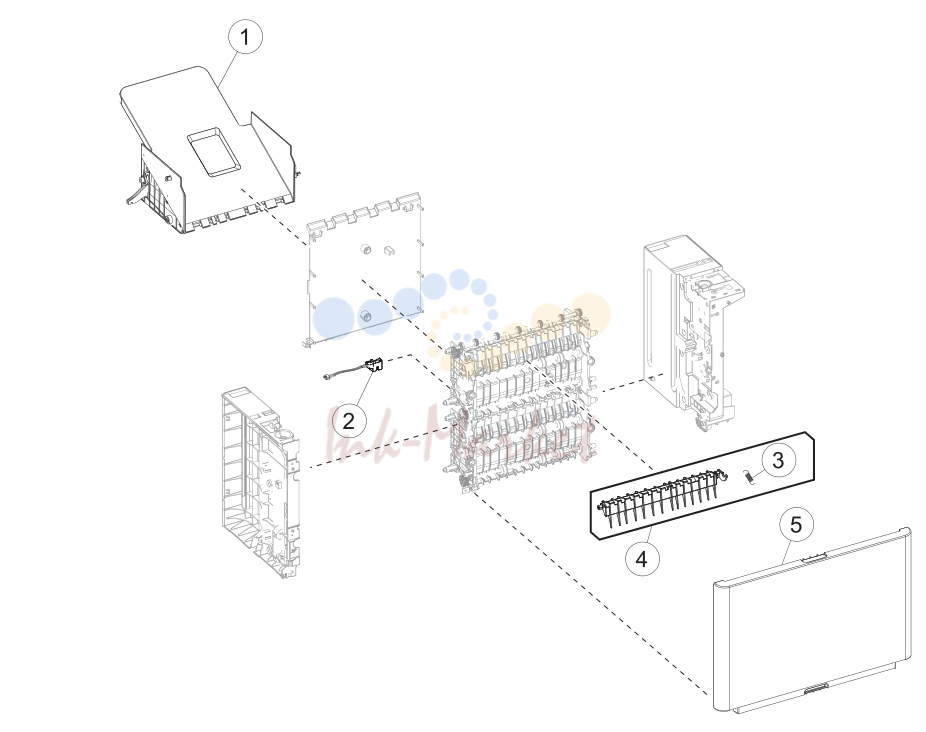

21. Assembly 22: High capacity output expander option 3

21. Assembly 22: High capacity output expander option 3

№АртикулАльт. артикулОписание
140X8727 запросить цену →1 1 HCOE bin “HCOE bin removal” on page
240X8729 запросить цену →1 1 Sensor (HCOE pass through) “Sensor (HCOE pass through) removal” on
340X2000 запросить цену →1 1 HCOE top diverter spring “HCOE top diverter spring removal” on
440X8713 запросить цену →1 1 HCOE top diverter “HCOE top diverter removal” on page
540X8197 запросить цену →1 1 HCOE rear door “HCOE rear door removal” on page

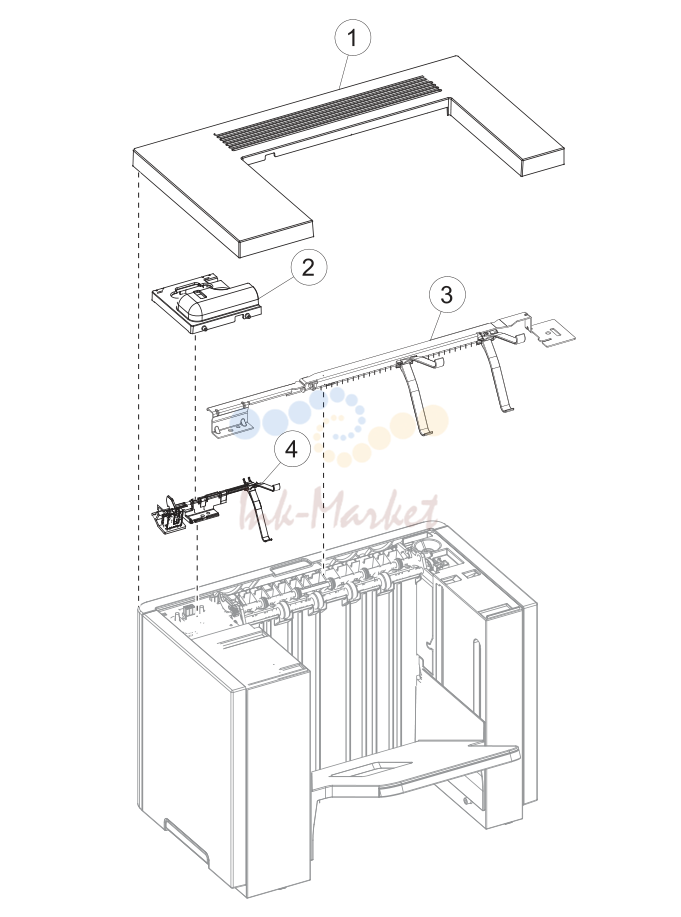

22. Assembly 23: High capacity output expander option 4

22. Assembly 23: High capacity output expander option 4

№АртикулАльт. артикулОписание
140X8196 запросить цену →1 1 HCOE top cover “HCOE top cover removal” on
240X8715 запросить цену →1 1 HCOE sensor cover “HCOE sensor cover removal” on
340X8712 запросить цену →1 1 HCOE bin full flag “HCOE bin full flag removal” on
440X8191 запросить цену →1 1 Sensor (HCOE media bin full) with flag “Sensor (HCOE media bin full)

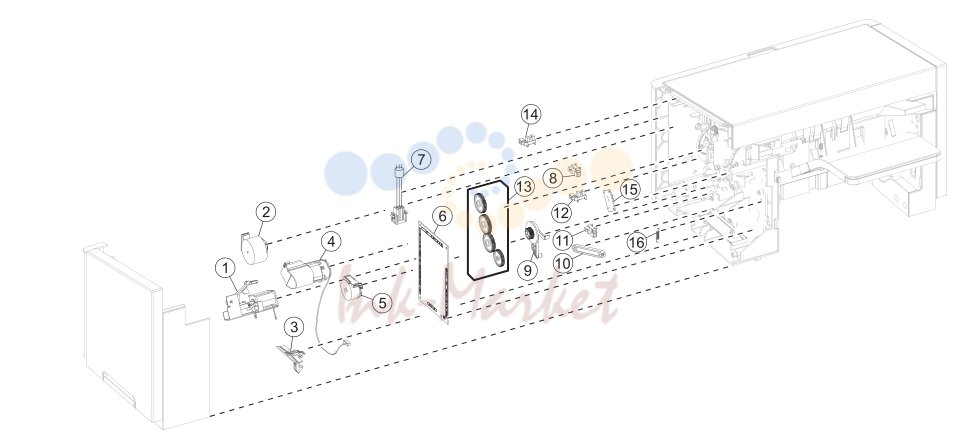

23. Assembly 24: Staple finisher option 1

23. Assembly 24: Staple finisher option 1

№АртикулАльт. артикулОписание
140X8740 запросить цену →1 1 Media pusher assembly “Media pusher assembly removal”
240X8213 запросить цену →1 1 Stapler paddle drive motor “Paddle drive motor removal” on
340X8721 запросить цену →2 2 Stapler option latch “Stapler option latch removal” on
440X8739 запросить цену →1 1 Stapler main motor “Stapler main motor removal” on
540X8256 ✓ в наличии1 1 Stapler diverter motor “Stapler diverter motor removal”
640X8221 запросить цену →1 1 Stapler controller PCBA “Stapler controller PCBA removal”
740X8224 запросить цену →1 1 Stapler lower interface cable “Stapler lower interface cable
840X7592 ✓ в наличии1 1 Sensor (media pusher HP) “Sensor (media pusher HP)
940X8722 запросить цену →1 1 Stapler diverter plunger assembly “Stapler diverter plunger assembly
1040X8744 запросить цену →2 2 Stapler tray link assembly “Stapler tray link assembly
1140X7592 ✓ в наличии1 1 Sensor (stapler diverter plunger HP) “Sensor (stapler diverter plunger
1240X7592 ✓ в наличии1 1 Sensor (paddle motor HP) “Sensor (paddle motor HP)
1340X8741 запросить цену →1 1 Stapler drive gear assembly “Stapler drive gear assembly
1440X7592 ✓ в наличии1 1 Sensor (stapler rear door interlock) “Sensor (stapler rear door
1540X8220 запросить цену →1 1 Sensor (bin full receive) “Sensor (bin full receive) removal”
1640X8742 запросить цену →2 2 Stapler tray spring “Stapler tray spring removal” on

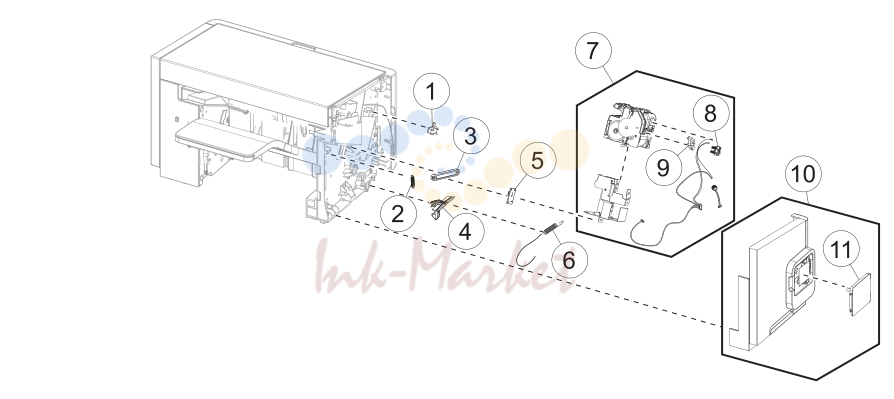

24. Assembly 25: Staple finisher option 2

24. Assembly 25: Staple finisher option 2

№АртикулАльт. артикулОписание
140X8745 запросить цену →2 1 Sensor (throat media present) “Sensor (throat media present)
240X8742 запросить цену →2 2 Stapler tray spring “Stapler tray spring removal” on
340X8744 запросить цену →2 2 Stapler tray link assembly “Stapler tray link assembly removal”
440X8721 запросить цену →2 2 Stapler option latch “Stapler option latch removal” on
540X8217 запросить цену →1 1 Sensor (bin full send) “Sensor (bin full send) removal” on
640X8226 запросить цену →1 1 Stapler spring with string “Stapler spring with string removal” on
740X8223 запросить цену →1 1 Stapler carriage assembly “Stapler carriage assembly removal”
840X8225 запросить цену →1 1 Stapler door close limit switch “Stapler door close limit switch
940X7592 ✓ в наличии1 1 Sensor (cartridge door interlock) “Sensor (cartridge door interlock)
1040X8216 запросить цену →1 1 Stapler right cover “Stapler right cover removal” on
1140X8215 запросить цену →1 1 Stapler cartridge access door “Stapler cartridge access door

25. Assembly 26: Staple finisher option 3

25. Assembly 26: Staple finisher option 3

№АртикулАльт. артикулОписание
140X8222 запросить цену →1 1 Stapler top cover “Stapler top cover removal” on
240X8212 запросить цену →2 2 Tamper drive belt “Tamper drive belt removal” on
340X8218 запросить цену →1 1 Stapler output bin LED “Stapler output bin LED removal” on
440X8211 запросить цену →1 1 Tamper motor (right) “Tamper motor (right) removal” on
540X8211 запросить цену →1 1 Tamper motor (left) “Tamper motor (left) removal” on
640X8743 запросить цену →1 1 Tamper assembly “Tamper assembly removal” on
740X7592 ✓ в наличии1 1 Sensor (left tamper motor HP) “Sensor (left tamper motor HP)
840X7592 ✓ в наличии1 1 Sensor (right tamper motor HP) “Sensor (right tamper motor HP)
940X8219 запросить цену →1 1 Sensor (finisher bin media present) “Sensor (finisher bin media present)
1040X8218 запросить цену →1 1 Standard output bin LED “Standard output bin LED removal”

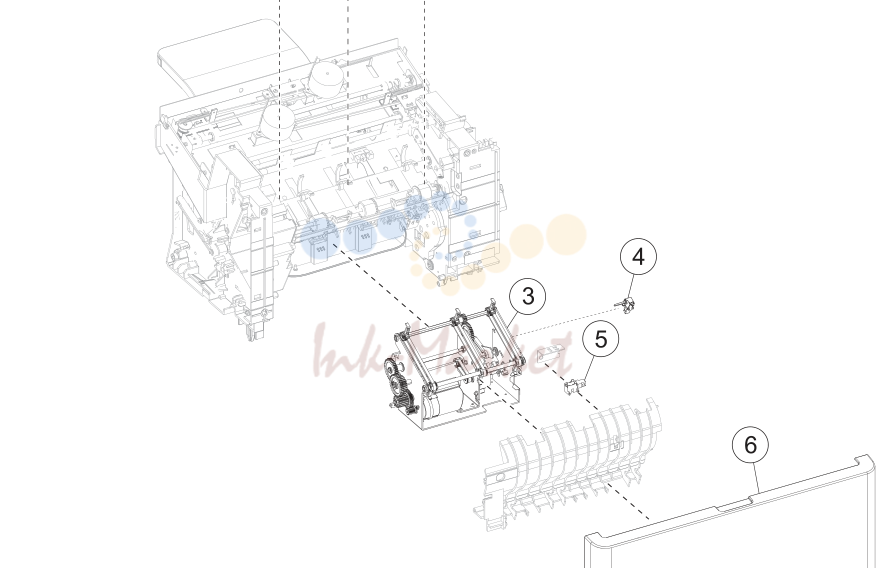

26. Assembly 27: Staple finisher option 4

26. Assembly 27: Staple finisher option 4

№АртикулАльт. артикулОписание
140X8209 запросить цену →1 1 Media stack flap (right) “Media stack flap (right) removal” on
240X8210 запросить цену →1 1 Media stack flap (left) “Media stack flap (left) removal” on
340X8738 запросить цену →1 1 Stapler ejector motor assembly “Stapler ejector motor assembly
440X8745 запросить цену →1 1 Sensor (stapler ejector HP) “Sensor (stapler ejector HP) removal”
540X8134 запросить цену →1 1 Sensor (stapler pass through) “Sensor (stapler pass through) removal”
640X8214 запросить цену →1 1 Stapler rear door “Stapler rear door removal” on page

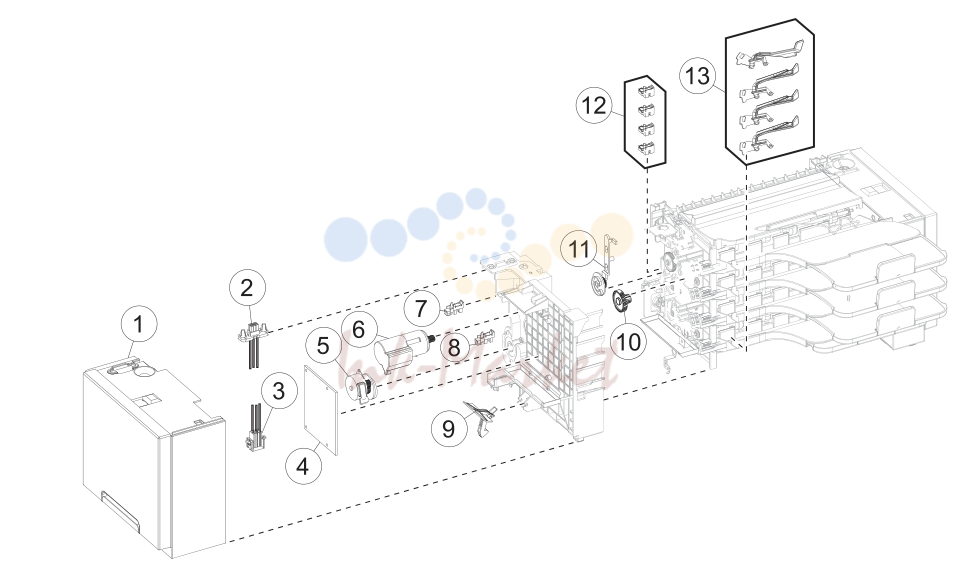

27. Assembly 28: Mailbox option 1

27. Assembly 28: Mailbox option 1

№АртикулАльт. артикулОписание
140X8246 запросить цену →1 1 Mailbox left cover “Mailbox left cover removal” on
240X8254 запросить цену →1 1 Mailbox upper interface cable “Mailbox upper interface cable
340X8253 запросить цену →1 1 Mailbox lower interface cable “Mailbox lower interface cable
440X8244 запросить цену →1 1 Mailbox controller PCBA “Mailbox controller PCBA
540X8256 ✓ в наличии1 1 Mailbox diverter motor “Mailbox diverter motor removal”
640X8739 запросить цену →1 1 Mailbox main motor “Mailbox main motor removal” on
740X7592 ✓ в наличии1 1 Sensor (mailbox rear door interlock) “Sensor (mailbox rear door
840X7592 ✓ в наличии1 1 Sensor (mailbox diverter plunger HP) “Sensor (mailbox diverter plunger
940X8721 запросить цену →2 2 Mailbox option latch “Mailbox option latch removal” on
1040X8726 запросить цену →1 1 Mailbox main drive gear “Mailbox main drive gear
1140X8722 запросить цену →1 1 Mailbox diverter plunger assembly “Mailbox diverter plunger
1240X8248 запросить цену →4 4 Sensor (mailbox bin full receive) “Sensor (mailbox bin full receive)
1340X8247 запросить цену →4 4 Mailbox media bin full flag “Mailbox media bin full flag

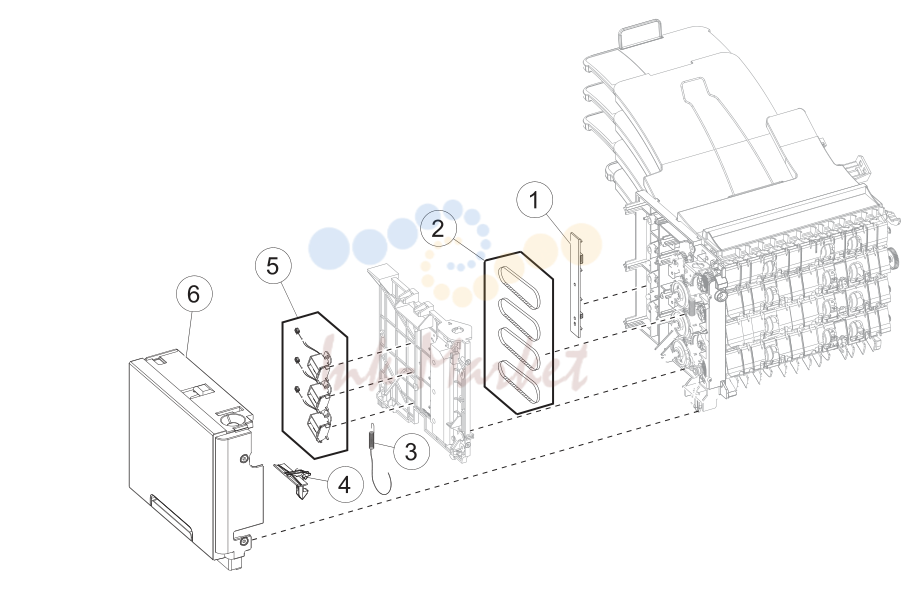

28. Assembly 29: Mailbox option 2

28. Assembly 29: Mailbox option 2

№АртикулАльт. артикулОписание
140X8250 запросить цену →1 1 Mailbox output bin LED assembly “Mailbox output bin LED assembly
240X8249 запросить цену →4 1 Mailbox belt “Mailbox belt removal” on page
340X8252 запросить цену →1 1 Mailbox spring with string “Mailbox spring with string removal”
440X8721 запросить цену →2 2 Mailbox option latch “Mailbox option latch removal” on
540X8251 запросить цену →3 1 Mailbox solenoid “Mailbox solenoid removal” on
640X8243 запросить цену →1 1 Mailbox right cover “Mailbox right cover removal” on

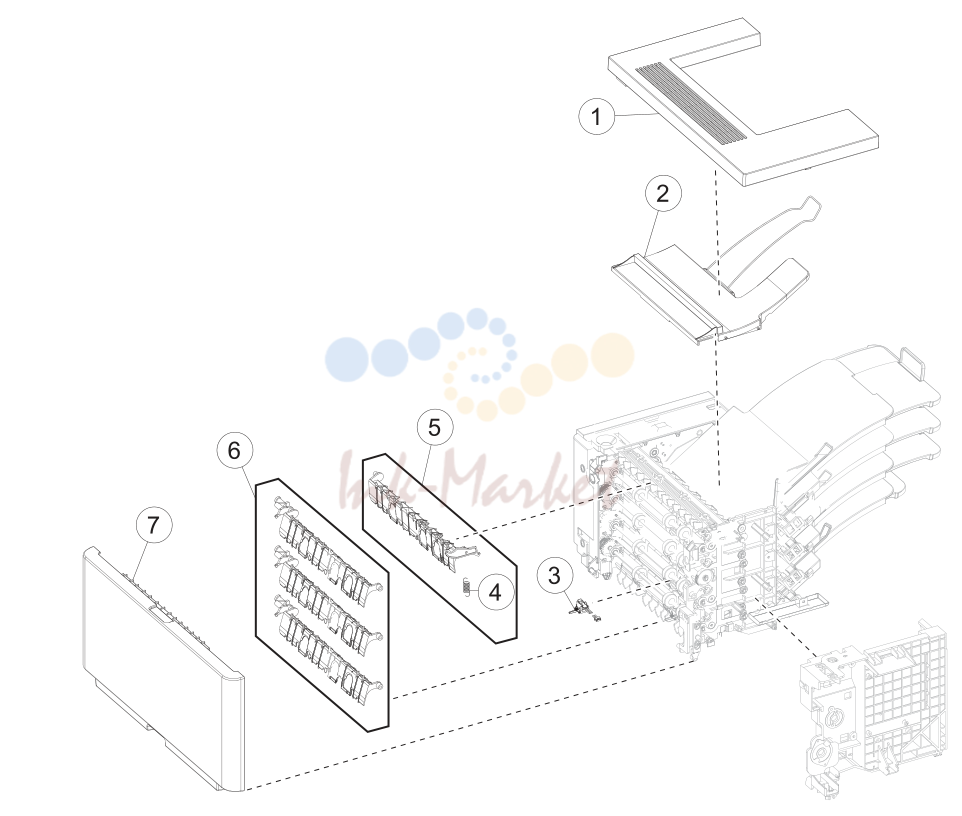

29. Assembly 30: Mailbox option 3

29. Assembly 30: Mailbox option 3

№АртикулАльт. артикулОписание
140X8196 запросить цену →1 1 Mailbox top cover “Mailbox top cover removal” on
240X8720 запросить цену →1 1 Mailbox top bin cover with bail “Mailbox top bin cover with bail
340X8719 запросить цену →1 1 Sensor (mailbox pass through) “Sensor (mailbox pass through)
440X8725 запросить цену →1 1 Mailbox top diverter spring “Mailbox top diverter spring removal”
540X8723 запросить цену →1 1 Mailbox top diverter “Mailbox top diverter removal” on
640X8724 запросить цену →3 1 Mailbox middle diverter “Mailbox middle diverter removal” on
740X8242 запросить цену →1 1 Mailbox rear door “Mailbox rear door removal” on

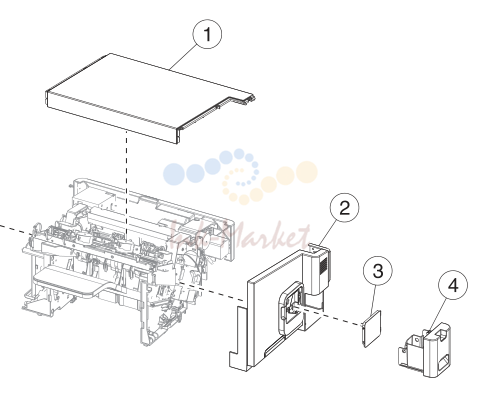

30. Assembly 31: Staple, hole punch finisher option 1

30. Assembly 31: Staple, hole punch finisher option 1

№АртикулАльт. артикулОписание
140X8547 запросить цену →1 1 Staple, hole punch top cover “Staple, hole punch top cover removal”
240X8550 запросить цену →1 1 Staple, hole punch right cover “Staple, hole punch right cover removal”
340X8215 запросить цену →1 1 Stapler cartridge access door “Stapler cartridge access door removal”
440X8552 запросить цену →1 1 Hole punch box “Hole punch box removal” on page
540X8593 запросить цену →1 1 Staple, hole punch left cover “Staple, hole punch left cover removal”

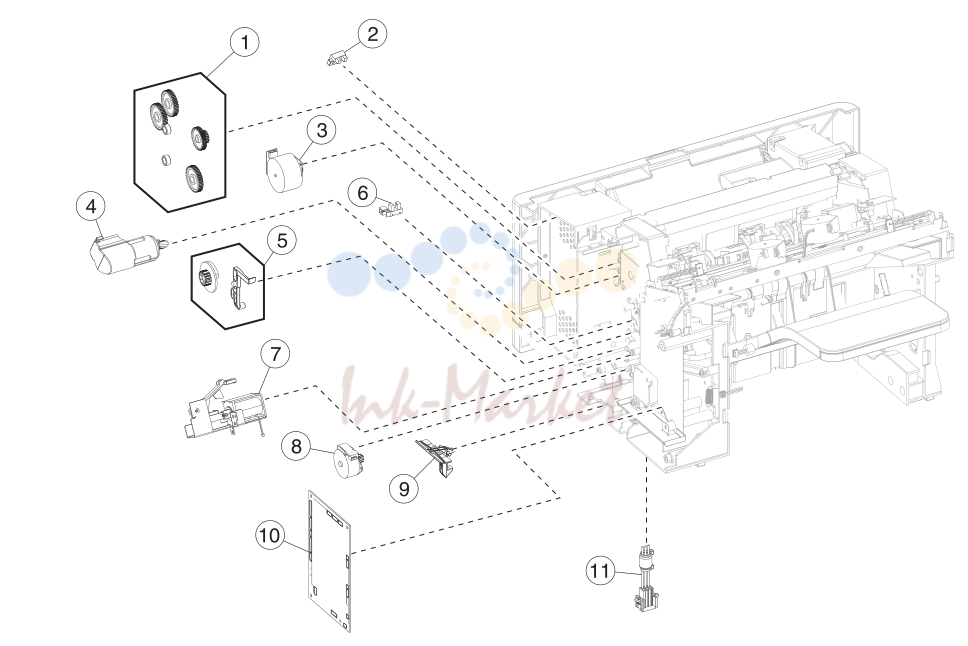

31. Assembly 32: Staple, hole punch finisher option 2

31. Assembly 32: Staple, hole punch finisher option 2

№АртикулАльт. артикулОписание
140X8741 запросить цену →1 1 Stapler drive gear assembly “Stapler drive gear assembly
240X7592 ✓ в наличии1 1 Sensor (HPU rear door interlock) “Sensor (HPU rear door
340X8213 запросить цену →1 1 Stapler paddle motor “Stapler paddle motor
440X8739 запросить цену →1 1 Stapler main motor “Stapler main motor removal”
540X8722 запросить цену →1 1 Stapler diverter plunger assembly “Stapler diverter plunger
640X7592 ✓ в наличии1 1 Sensor (paddle motor HP) “Sensor (paddle motor HP)
740X8740 запросить цену →1 1 Media pusher assembly “Media pusher assembly
840x8256 ✓ в наличии1 1 Stapler diverter motor “Stapler diverter motor
940X8721 запросить цену →2 2 Staple, hole punch latch “Staple, hole punch latch
1040X8221 запросить цену →1 1 Stapler controller PCBA “Stapler controller PCBA
1140X8224 запросить цену →1 1 Staple, hole punch lower interface cable “Staple, hole punch lower

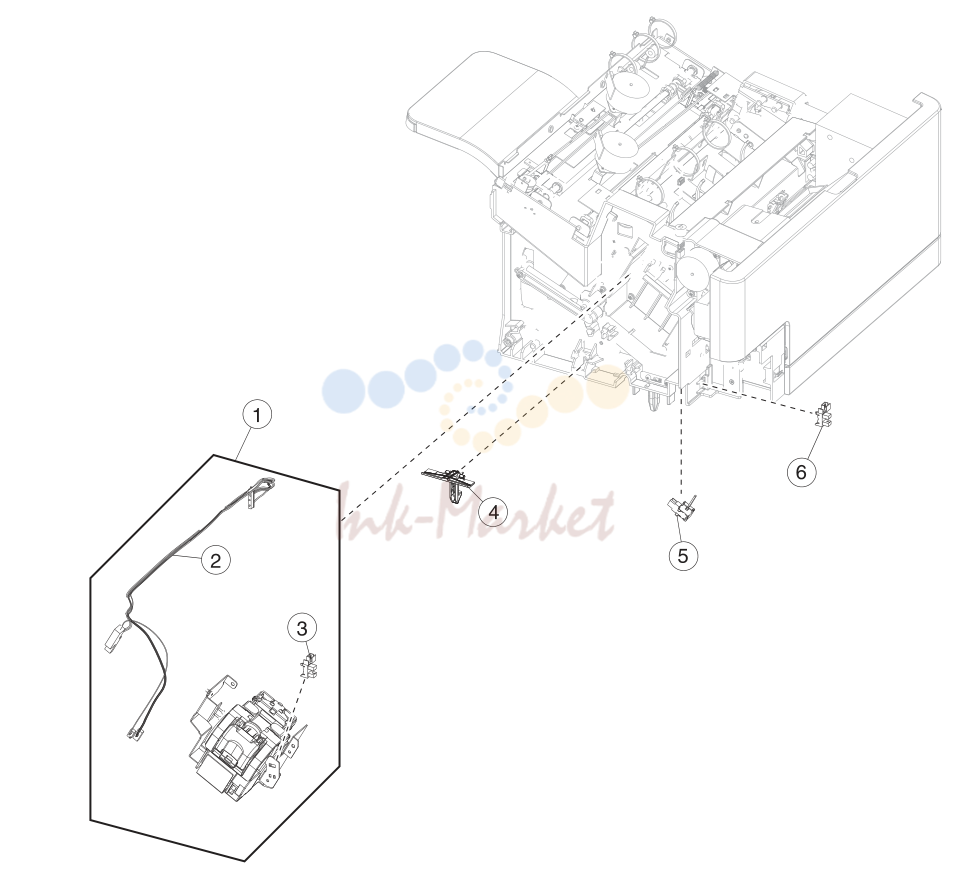

32. Assembly 33: Staple, hole punch finisher option 3

32. Assembly 33: Staple, hole punch finisher option 3

№АртикулАльт. артикулОписание
140X8223 запросить цену →1 1 Stapler carriage assembly “Stapler carriage assembly removal”
240X8225 запросить цену →1 1 Stapler door close limit switch “Stapler door close limit switch
340X7592 ✓ в наличии1 1 Sensor (cartridge door interlock) “Sensor (cartridge door interlock)
440X8721 запросить цену →2 2 Staple, hole punch latch “Staple, hole punch latch removal” on
540X8745 запросить цену →1 1 Sensor (throat media present) “Sensor (throat media present)
640X7592 ✓ в наличии1 1 Sensor (hole punch box present) “Sensor (hole punch box present)

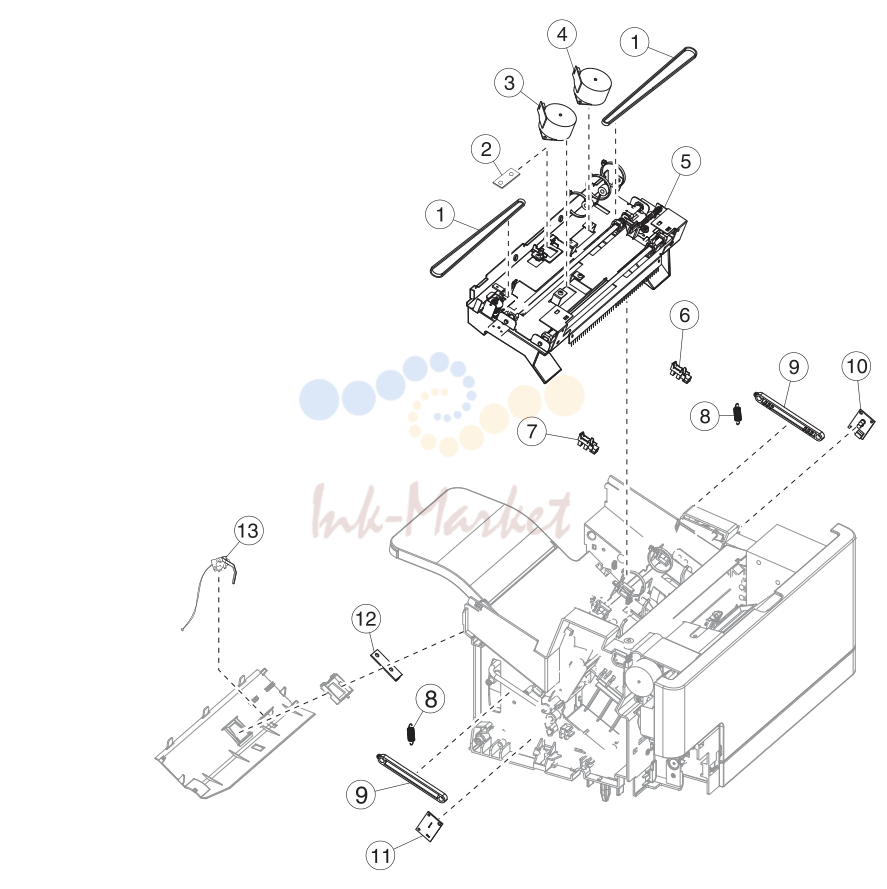

33. Assembly 34: Staple, hole punch finisher option 4

33. Assembly 34: Staple, hole punch finisher option 4

№АртикулАльт. артикулОписание
140X8212 запросить цену →2 2 Tamper drive belt “Tamper drive belt removal”
240X8218 запросить цену →1 1 Stapler output bin LED “Stapler output bin LED
340X8211 запросить цену →2 2 Tamper motor (right) “Tamper motor (right)
440X8211 запросить цену →2 2 Tamper motor (left) “Tamper motor (left)
540X8743 запросить цену →1 1 Stapler tamper assembly “Stapler tamper assembly
640X7592 ✓ в наличии1 1 Sensor (left tamper motor HP) “Sensor (left tamper motor
740X7592 ✓ в наличии1 1 Sensor (right tamper motor HP) “Sensor (right tamper motor
840X8742 запросить цену →2 2 Staple, hole punch tray link tension spring “Staple, hole punch tray link
940X8744 запросить цену →2 2 Staple, hole punch tray link “Staple, hole punch tray link
1040X8220 запросить цену →1 1 Sensor (bin full receive) “Sensor (bin full receive)
1140X8217 запросить цену →1 1 Sensor (bin full send) “Sensor (bin full send)
1240X8218 запросить цену →1 1 Standard Output Bin LED “Standard output bin LED
1340X8219 запросить цену →1 1 Sensor (finisher bin media present) “Sensor (finisher bin media
Источник: Инк-Маркет.ру.
