Hewlett Packard MS315 MS415 M1140 — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 2: Electronics 1
3. Assembly 3: Electronics 2
4. Assembly 4: Frame
5. Assembly 5: Option trays

1. Assembly 1: Covers

№	Артикул	Альт. артикул	Описание
1	40X8520 запросить цену →		1 1 Dust cover (250-sheet tray) “Dust cover removal” on page
2	40X8054 ✓ в наличии		1 1 Rear door and cover “Rear door and cover removal” on page
3	40X8052 запросить цену →		1 1 Right cover “Right cover removal” on page
4	40X8056 запросить цену →		1 1 Front access cover “Front access cover removal” on page
5	40X9148 запросить цену →		1 1 Cartridge plunger “Cartridge plunger removal” on page
6	40X8303 ✓ в наличии		1 1 250-sheet tray N/A
7	40X8302 запросить цену →		1 1 MPF assembly “MPF assembly removal” on page
8	40X8051 ✓ в наличии		1 1 Nameplate “Nameplate removal” on page
9	40X8059 запросить цену →		1 1 Control panel assembly “Control panel assembly removal” on
10	40X9659 запросить цену →		1 1 Bezel (MS315) “Bezel removal” on page
10	40X9660 запросить цену →		1 1 Bezel (MS415 and M1140+) “Bezel removal” on page
11	40X8053 ✓ в наличии		1 1 Left cover “Left cover removal” on page
12	40X8055 запросить цену →		1 1 Top cover “Top cover removal” on page

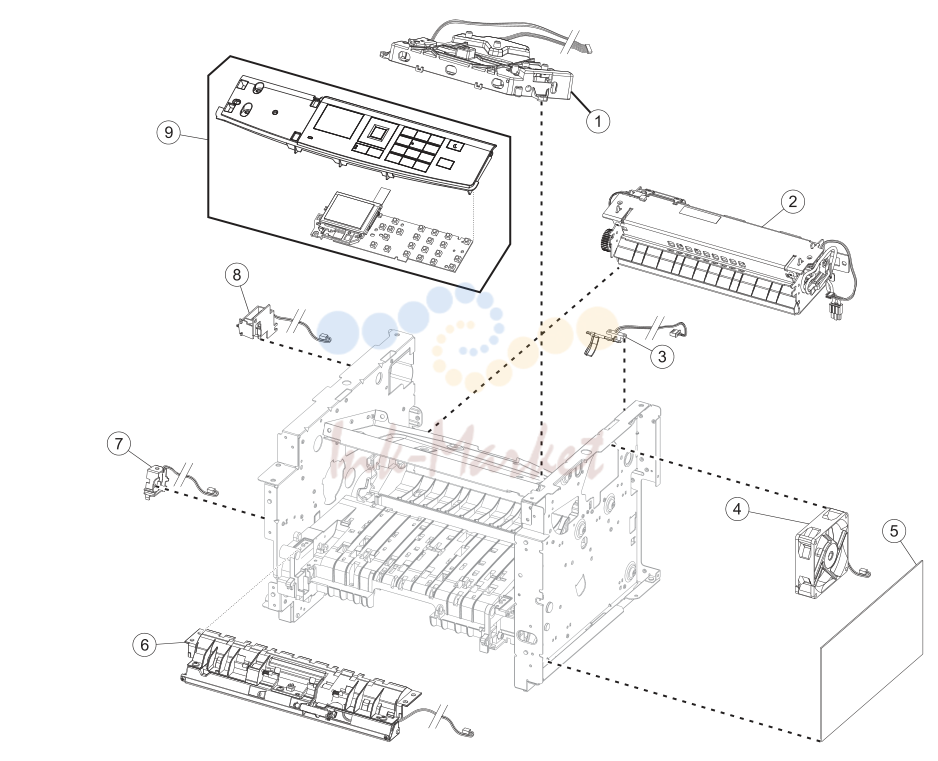

2. Assembly 2: Electronics 1

2. Assembly 2: Electronics 1

№	Артикул	Альт. артикул	Описание
1	40X8081 ✓ в наличии		1 1 Laser scanning unit “Laser scanning unit (LSU) removal” on
2	40X8343 запросить цену →		1 1 Fuser, 100 V “Fuser removal” on page
2	40X8023 запросить цену →		1 1 Fuser, 110 V “Fuser removal” on page
2	40X8024 ✓ в наличии		1 1 Fuser, 220 V “Fuser removal” on page
3	40X8050 ✓ в наличии		1 1 Narrow media/bin full “Narrow media/bin full sensor removal” on
4	40X8276 запросить цену →		1 1 Cooling fan “Cooling fan removal” on page
5	40X9657 ✓ в наличии		1 1 Controller board “Controller board removal” on page
6	40X8280 запросить цену →		1 1 Front input guide “Front input guide removal” on page
7	40X8300 ✓ в наличии		1 1 MPF solenoid “MPF solenoid removal” on page
8	40X8301 ✓ в наличии		1 1 Reverse solenoid “Reverse solenoid removal” on page
9	40X8292 ✓ в наличии		1 1 Control panel assembly “Control panel assembly removal” on

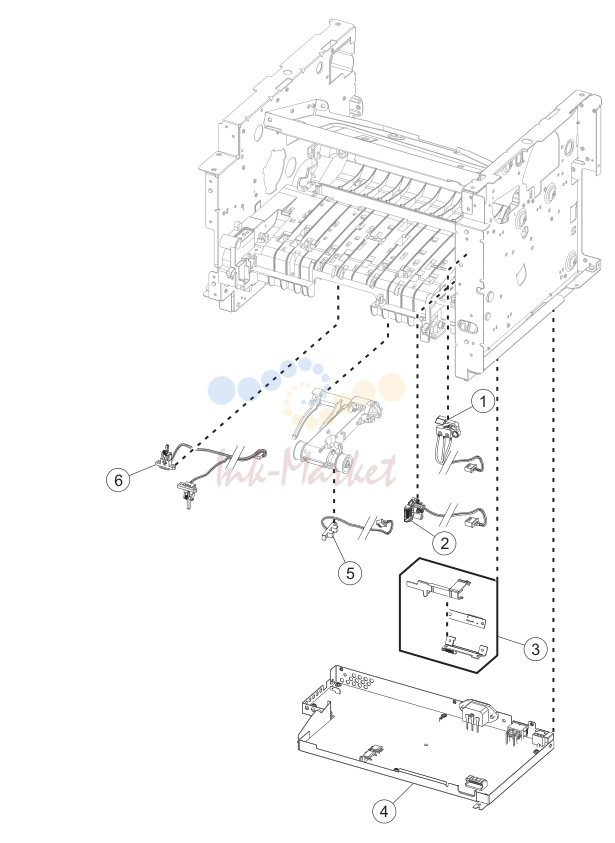

3. Assembly 3: Electronics 2

3. Assembly 3: Electronics 2

№	Артикул	Альт. артикул	Описание
1	40X8048 ✓ в наличии		1 1 Front door sensor “Front door sensor removal” on page
2	40X8266 ✓ в наличии		1 1 Toner cartridge smart chip “Toner cartridge smart chip contact
3	40X8046 запросить цену →		1 1 Toner density sensor “Toner density sensor removal” on page
4	40X7795 запросить цену →		1 1 Power supply, 100 V/110 V “Power supply removal” on page
4	40X7796 ✓ в наличии		1 1 Power supply, 220 V “Power supply removal” on page
5	40X8047 запросить цену →		1 1 Trailing edge sensor “Trailing edge sensor removal” on page
6	40X8043 ✓ в наличии		1 1 Duplex sensor and input “Duplex sensor and input sensor removal”

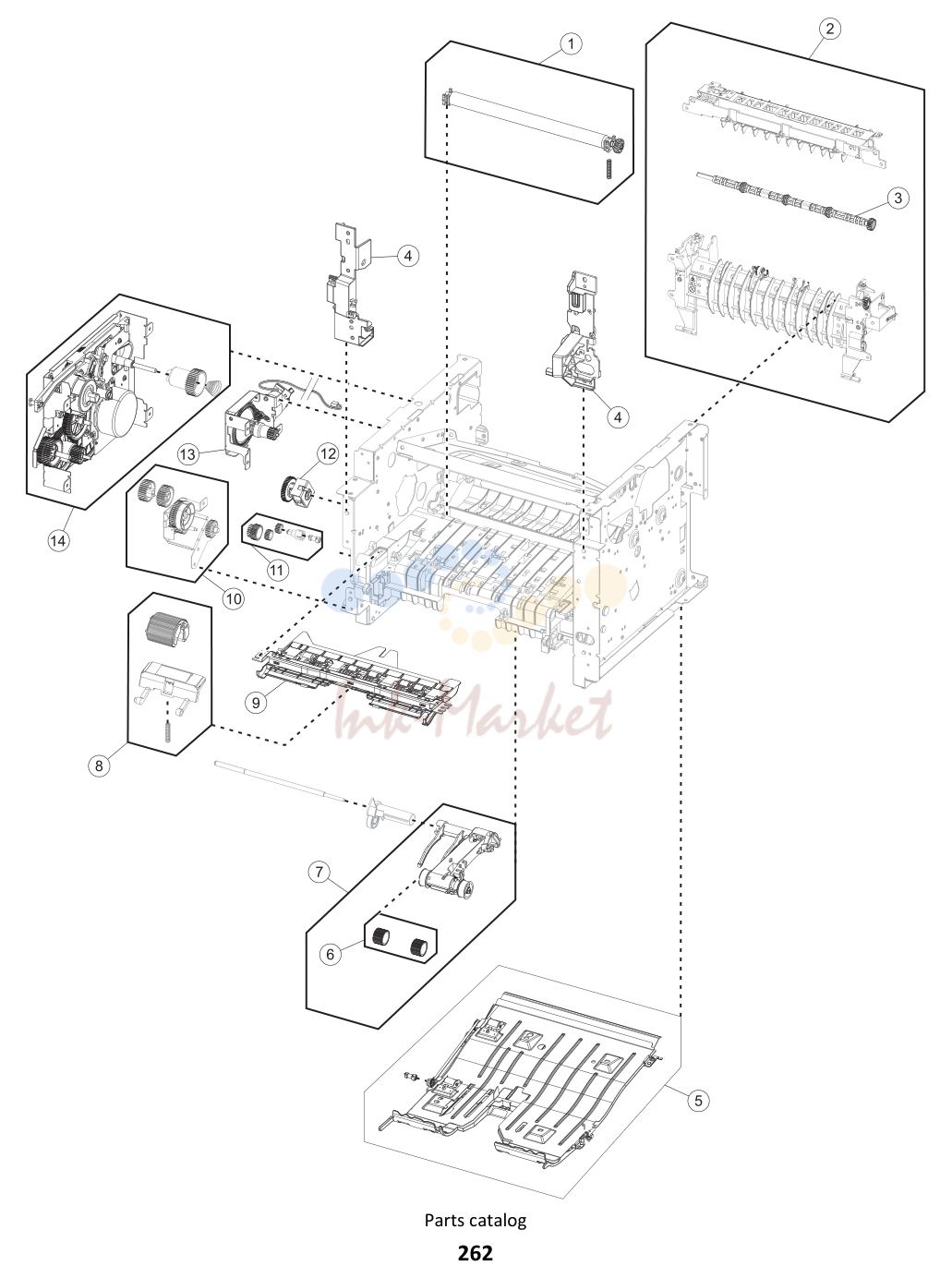

4. Assembly 4: Frame

4. Assembly 4: Frame

№	Артикул	Альт. артикул	Описание
1	40X8393 ✓ в наличии		1 1 Transfer roll “Transfer roll removal” on page
2	40X8298 запросить цену →		1 1 Redrive assembly “Redrive assembly removal” on
3	40X8850 ✓ в наличии		1 1 Redrive shaft “Redrive shaft removal” on page
4	40X8299 запросить цену →		1 1 Front mounts “Left front mount removal” on
5	40X8275 ✓ в наличии		1 1 Duplex assembly “Duplex removal” on page
6	40X8296 запросить цену →		2 2 Pick tires N/A
7	40X8260 запросить цену →		1 1 ACM assembly “ACM assembly removal” on page
8	40X8295 ✓ в наличии		1 1 MPF pick roller and Separator pad “MPF pick roller removal” on page
9	40X8279 ✓ в наличии		1 1 Jam access cover “Jam access cover removal” on
10	40X8278 ✓ в наличии		1 1 MPF gearbox “MPF gearbox removal” on page
11	40X8277 ✓ в наличии		1 1 Duplex gear assembly “Duplex gear assembly removal” on
12	40X8265 ✓ в наличии		1 1 ACM clutch, includes: “ACM clutch removal” on page
13	40X8083 ✓ в наличии		1 1 Cartridge gearbox “Cartridge gearbox removal” on
14	40X8085 ✓ в наличии		1 1 Main drive gearbox “Main drive gearbox removal” on

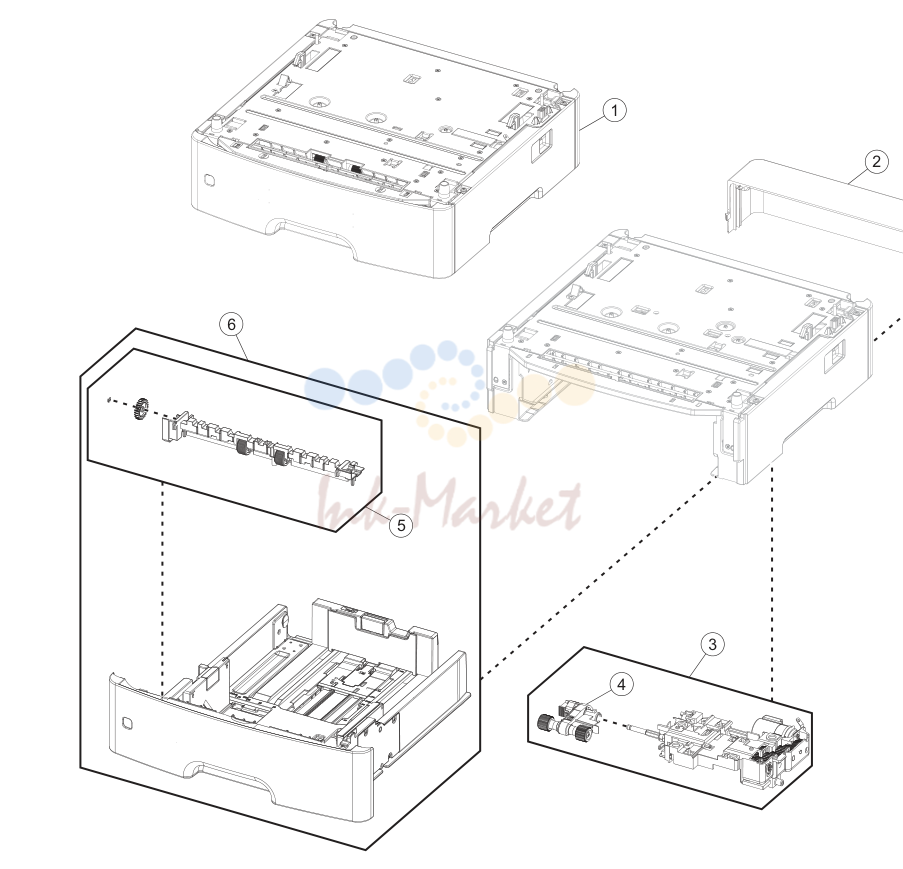

5. Assembly 5: Option trays

5. Assembly 5: Option trays

№	Артикул	Альт. артикул	Описание
1	40X8287 запросить цену →		1 1 250-sheet tray N/A
1	40X8286 запросить цену →		1 1 550-sheet tray N/A
1	40X9654 запросить цену →		1 1 550-sheet tray, lockable N/A
2	40X8520 запросить цену →		1 1 Dust cover, 250-sheet tray “Dust cover removal” on page
2	40X8521 запросить цену →		1 1 Dust cover, 550-sheet tray “Dust cover removal” on page
3	40X8262 запросить цену →		1 1 ACM assembly “ACM assembly removal” on page
4	40X8443 ✓ в наличии		1 1 Pick roller assembly “Pick roller removal” on page
5	40X8444 ✓ в наличии		1 1 Separator roll assembly “Separator roll assembly removal” on page
6	40X8305 запросить цену →		1 1 250-sheet tray insert N/A
6	40X8086 запросить цену →		1 1 550-sheet tray insert N/A

Источник: Инк-Маркет.ру.
