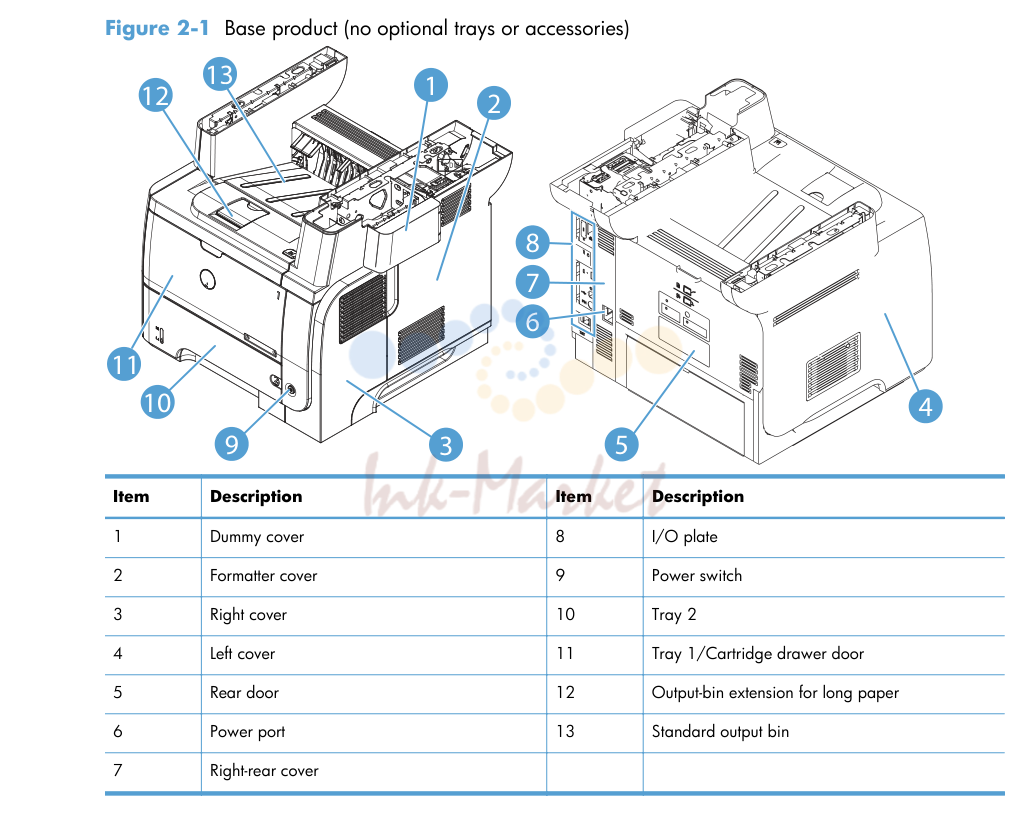

1. How to use the parts lists and diagrams

1. How to use the parts lists and diagrams

№АртикулАльт. артикулОписание
1Dummy cover 8 I/O plate
2Formatter cover 9 Power switch
3Right cover 10 Tray
4Left cover 11 Tray 1/Cartridge drawer door
5Rear door 12 Output-bin extension for long paper
6Power port 13 Standard output bin
7Right-rear cover
1Connector
2Tray 2 or Tray
3Positioning pin
144Chapter 2 Parts and diagrams ENWW

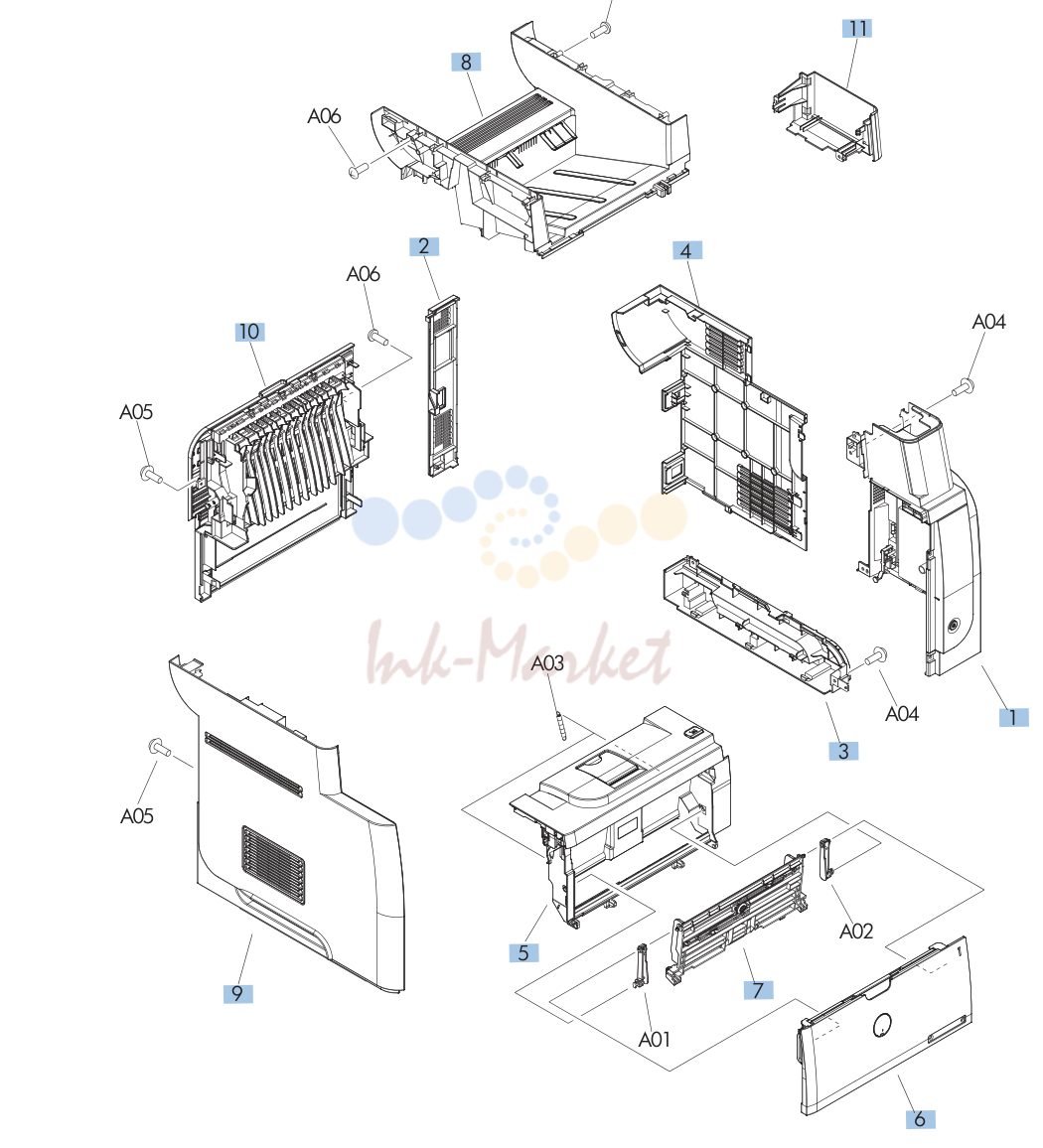

2. Covers

2. Covers

№АртикулАльт. артикулОписание
1RM1-8498-000CN запросить цену →Cover, right assembly
2RC2-7673-000CN запросить цену →Cover, right rear
3RC2-7675-000CN запросить цену →Cover, handle, right
4RC3-1863-010CN запросить цену →Cover, formatter
5RM1-8502-000CN запросить цену →Door, cartridge assembly
6Cover kit, Tray 1 A8P80-65010
7RM1-6325-000CN запросить цену →Multipurpose lifting plate assembly
8RM1-8516-000CN запросить цену →Cover, top assembly
9RM1-8517-000CN запросить цену →Cover, left assembly
10RM1-8518-000CN запросить цену →Cover, rear assembly
11RC3-1920-000CN запросить цену →Cover, dummy

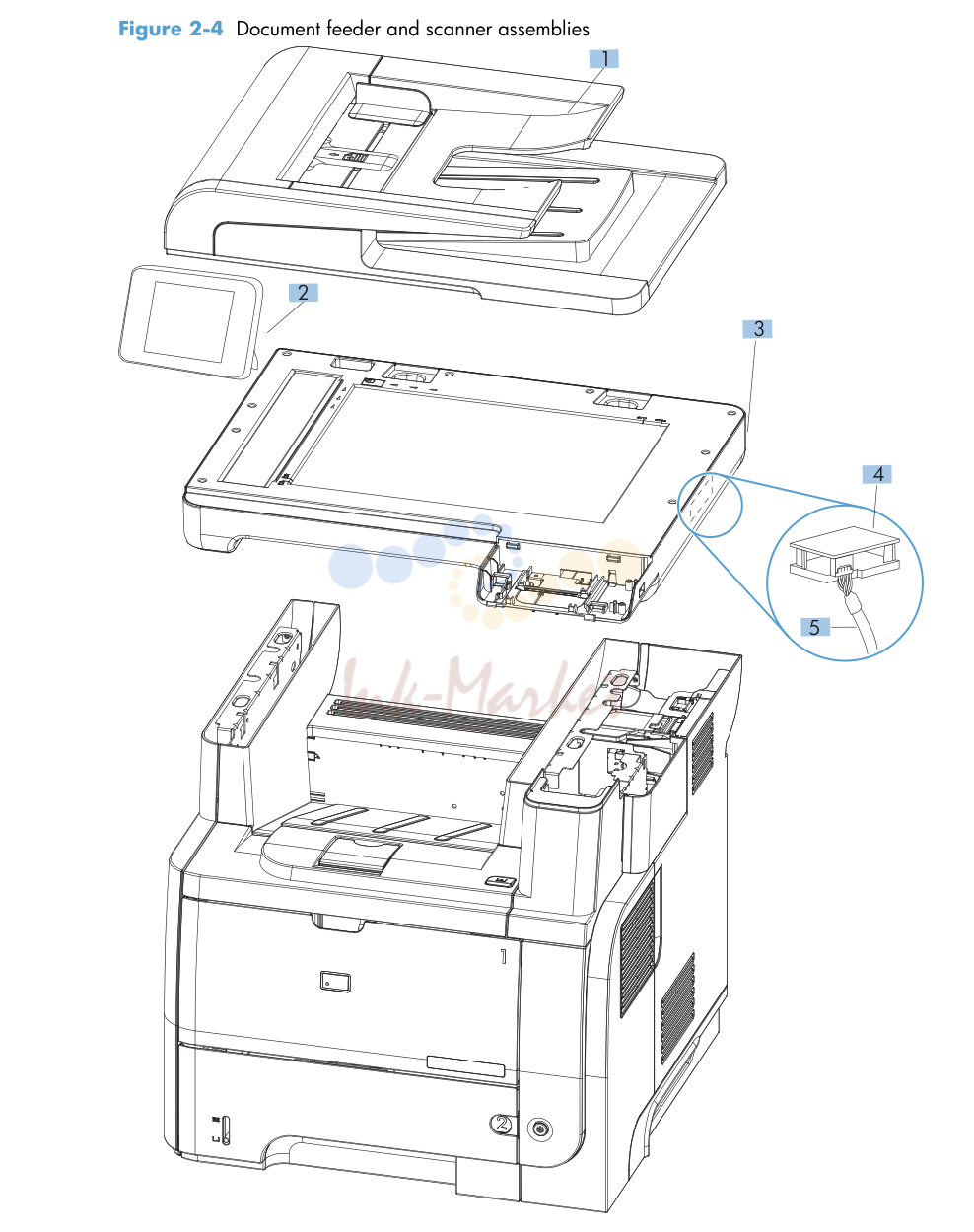

3. Document feeder and scanner assemblies

3. Document feeder and scanner assemblies

№АртикулАльт. артикулОписание
1ADF assembly A8P79-60120
2Control-panel assembly A8P79-60115
3Scanner assembly A8P79-60121
41150-7957 ✓ в наличииWi-Fi module
5Wi-Fi cable A8P80-60101
1Control-panel assembly A8P79-60115
2Control-panel FFC A8P79-60106
3CF368-60001 ✓ в наличииUSB PCA
4USB cable A8P79-60102

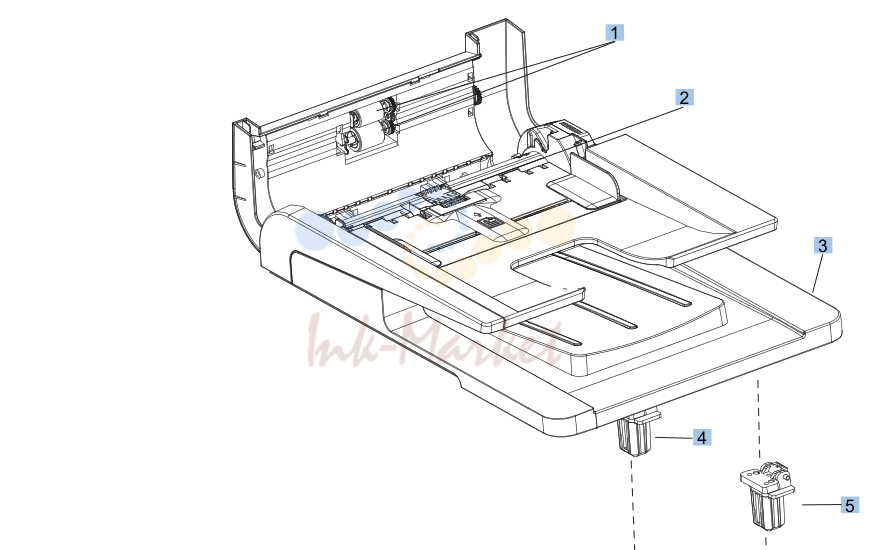

4. Document feeder assemblies

4. Document feeder assemblies

№АртикулАльт. артикулОписание
1ADF roller maintenance kit A8P79-65001
2ADF separation pad maintenance kit A8P79-65010
3ADF assembly A8P79-60120
4CZ271-60020 ✓ в наличииADF hinge assembly, left
5ADF hinge assembly, right A8P79-60011

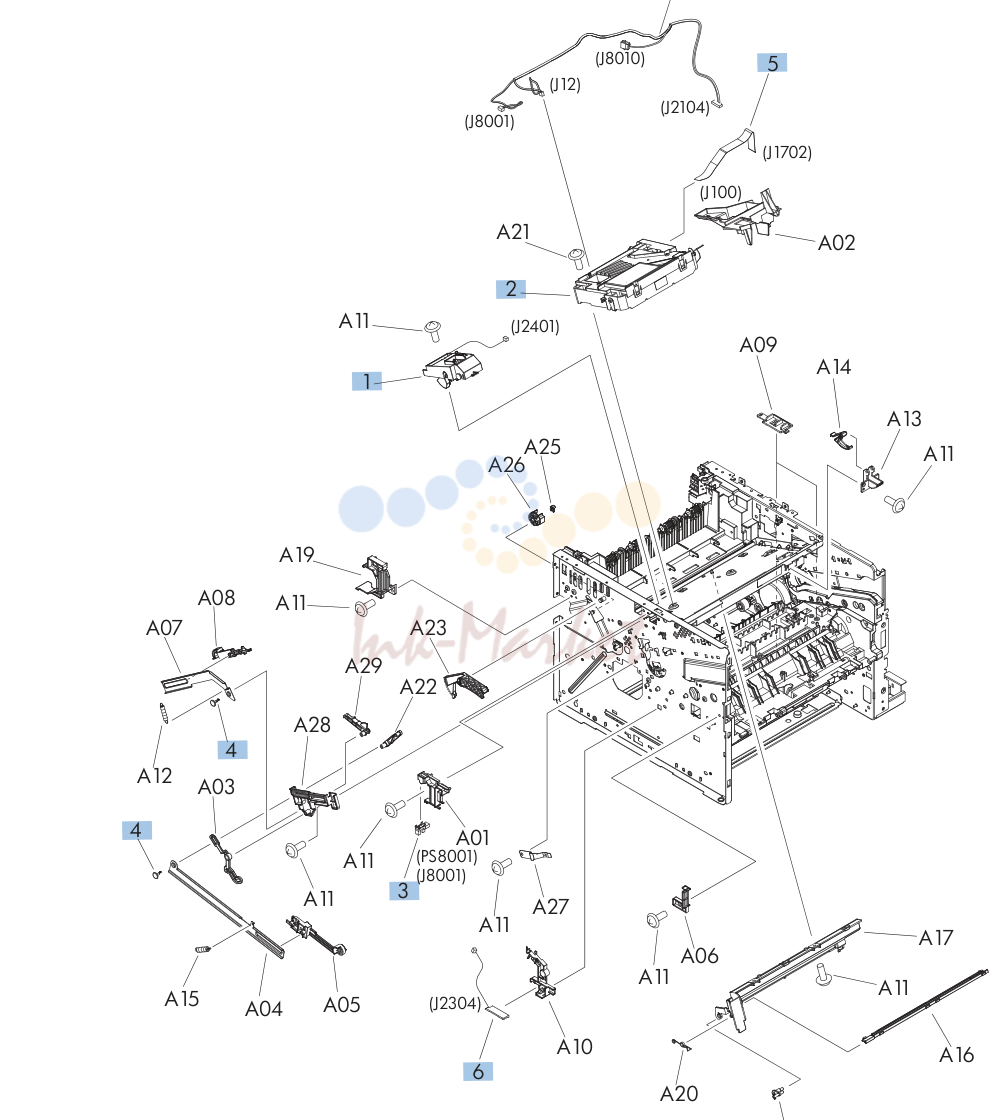

5. Internal assemblies (1 of 6)

5. Internal assemblies (1 of 6)

№АртикулАльт. артикулОписание
1RM1-8521-000CN запросить цену →Tag holder assembly
2RM1-6322-000CN запросить цену →Laser/scanner
3WG8-5935-000CN запросить цену →Photo interrupter, IC
4RC2-7928-000CN запросить цену →Stopper, bushing arm
5RK2-4218-000CN запросить цену →Cable, flat
6RM1-8622-000CN запросить цену →Sensor, environmental PCA

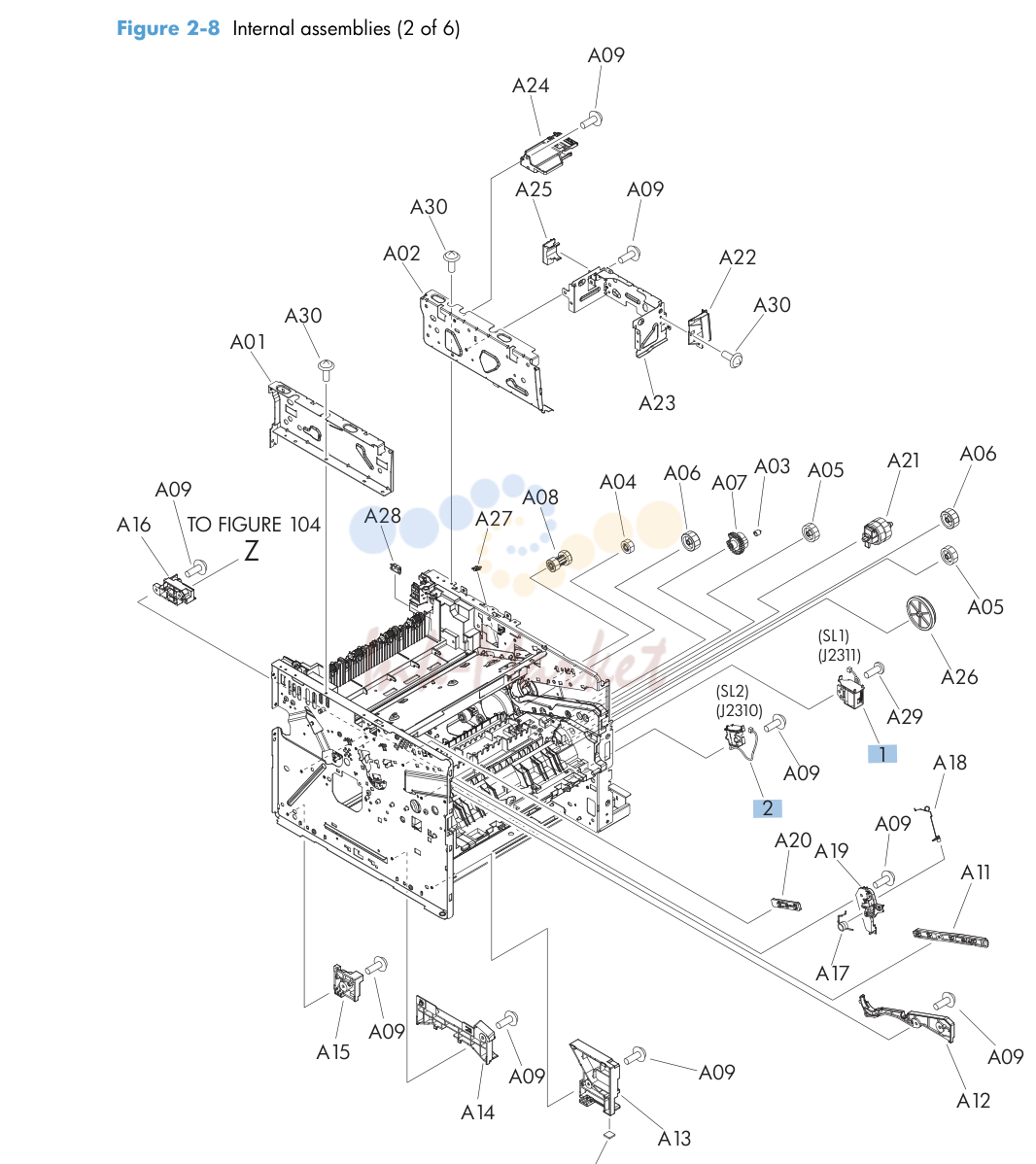

6. Internal assemblies (2 of 6)

6. Internal assemblies (2 of 6)

№АртикулАльт. артикулОписание
1RM1-8507-000CN запросить цену →Registration roller assembly
2RL1-2412-000CN запросить цену →Roller, multipurpose
3RM1-6315-000CN запросить цену →Transfer lower guide assembly
4RM1-8512-000CN запросить цену →Cassette, Tray
5RM1-6306-000CN запросить цену →Base-plate roller assembly
6RM1-6321-000CN запросить цену →Roller, transfer
7RC2-8575-000CN запросить цену →Pad, multipurpose separation
8RM1-6303-000CN запросить цену →Separation holder assembly

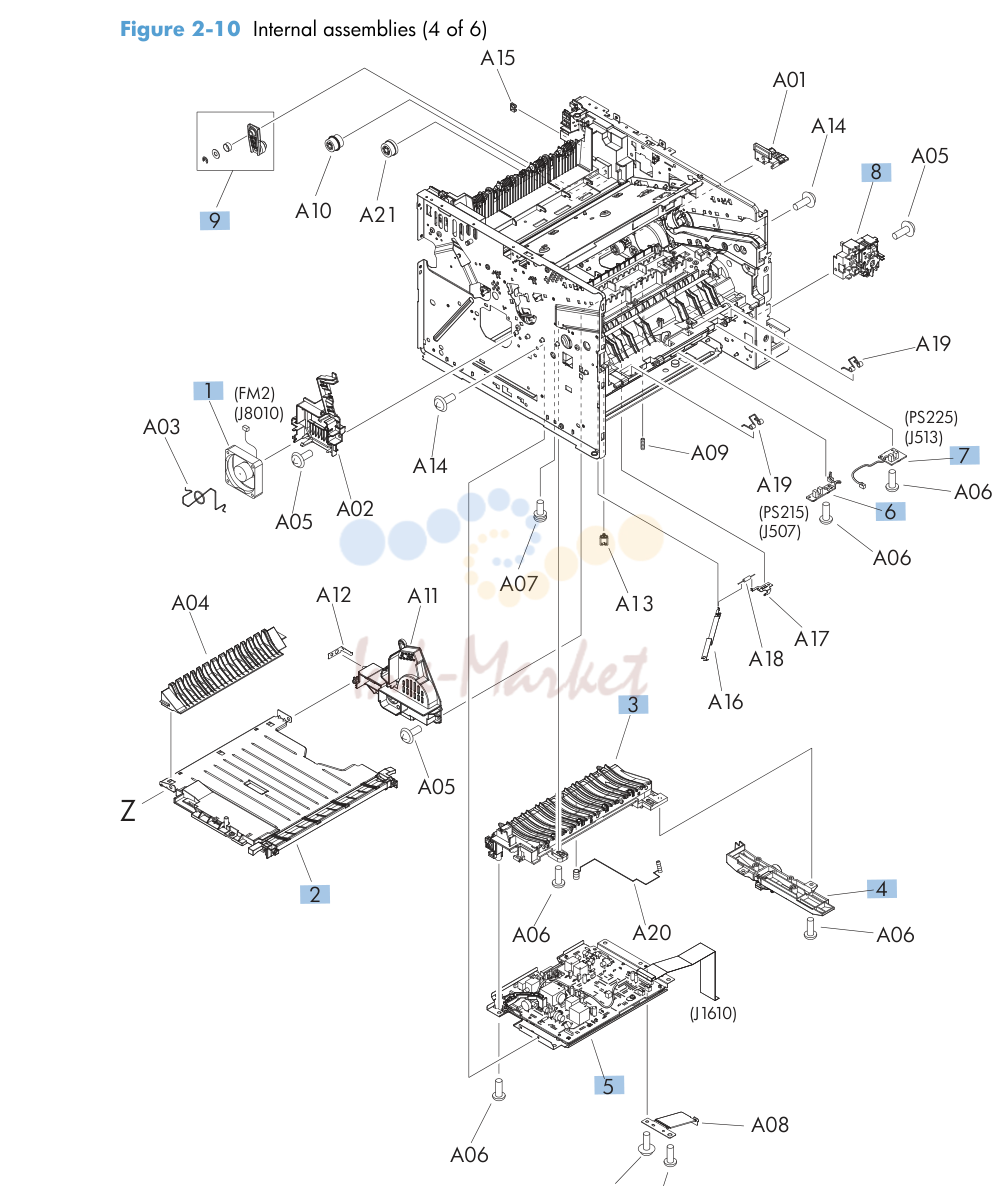

7. Internal assemblies (4 of 6)

7. Internal assemblies (4 of 6)

№АртикулАльт. артикулОписание
1RK2-1499-000CN запросить цену →Fan, sub
2RM1-6263-000CN запросить цену →Lower paper feed guide
3RM1-6270-000CN запросить цену →Paper-feed guide assembly
4RM1-6273-000CN запросить цену →Position-guide assembly
5RM1-8519-000CN запросить цену →High-voltage power supply (HVPS) PCA
6RM1-8617-000CN запросить цену →Top sensor PCA
7RM1-8618-000CN запросить цену →Paper-width sensor PCA
8RM1-8515-000CN запросить цену →Switch assembly
9RM1-6598-000CN запросить цену →Pendulum service kit

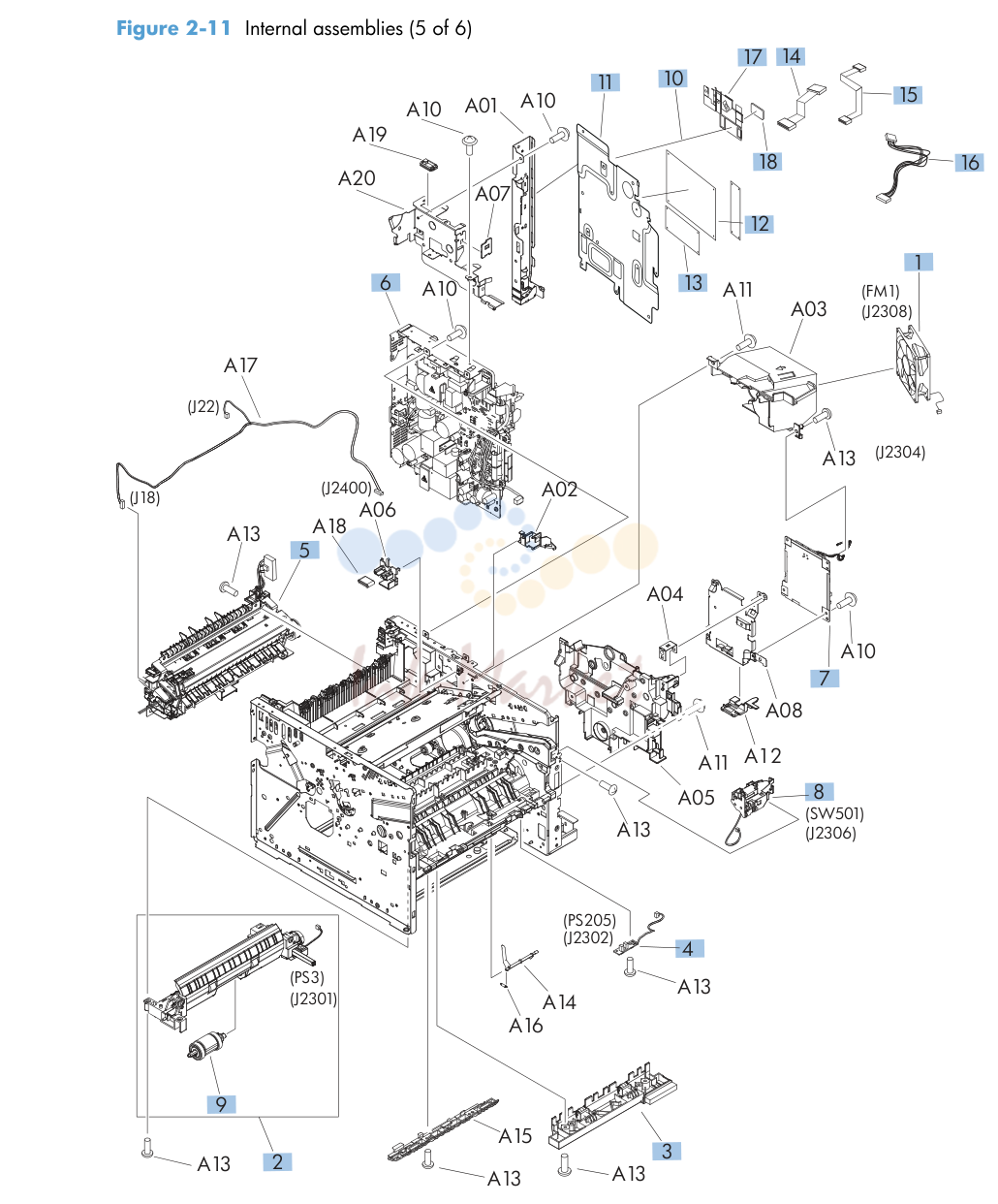

8. Internal assemblies (5 of 6)

8. Internal assemblies (5 of 6)

№АртикулАльт. артикулОписание
1RK2-2416-000CN запросить цену →Fan, main
2RM1-8505-000CN запросить цену →Tray 2, paper pickup assembly
3RM1-8506-000CN запросить цену →Idler roller assembly
4RM1-8621-000CN запросить цену →Multipurpose sensor PCA
5RM1-8508-000CN запросить цену →Fuser assembly
6RM1-8514-000CN запросить цену →Low-voltage power supply (LVPS) assembly
7RM1-8615-000CN запросить цену →DC controller PCA
8RM1-8499-000CN запросить цену →Interlock-switch assembly
9RM1-6323-000CN запросить цену →Assembly, cassette pick up roller (Tray 2 & 3 pickup roller)
10Formatter, standard A8P80-60001
10Formatter, China only A8P79-60003
112 ports stay-FMTR A8P79-00015
12ICB A8P79-60002
13CF206-60001 запросить цену →Fax PCA, U.S.
13CF207-60001 ✓ в наличииFax PCA, Europe
13CF208-60001 запросить цену →Fax PCA, Brazil
14Fax, cable A8P79-60105
15Video FFC, ICB to formatter A8P79-60128
16Power cable, ICB to formatter A8P79-60101
17Guide, FFC A8P79-40013
189170-2640 запросить цену →Ferrite core

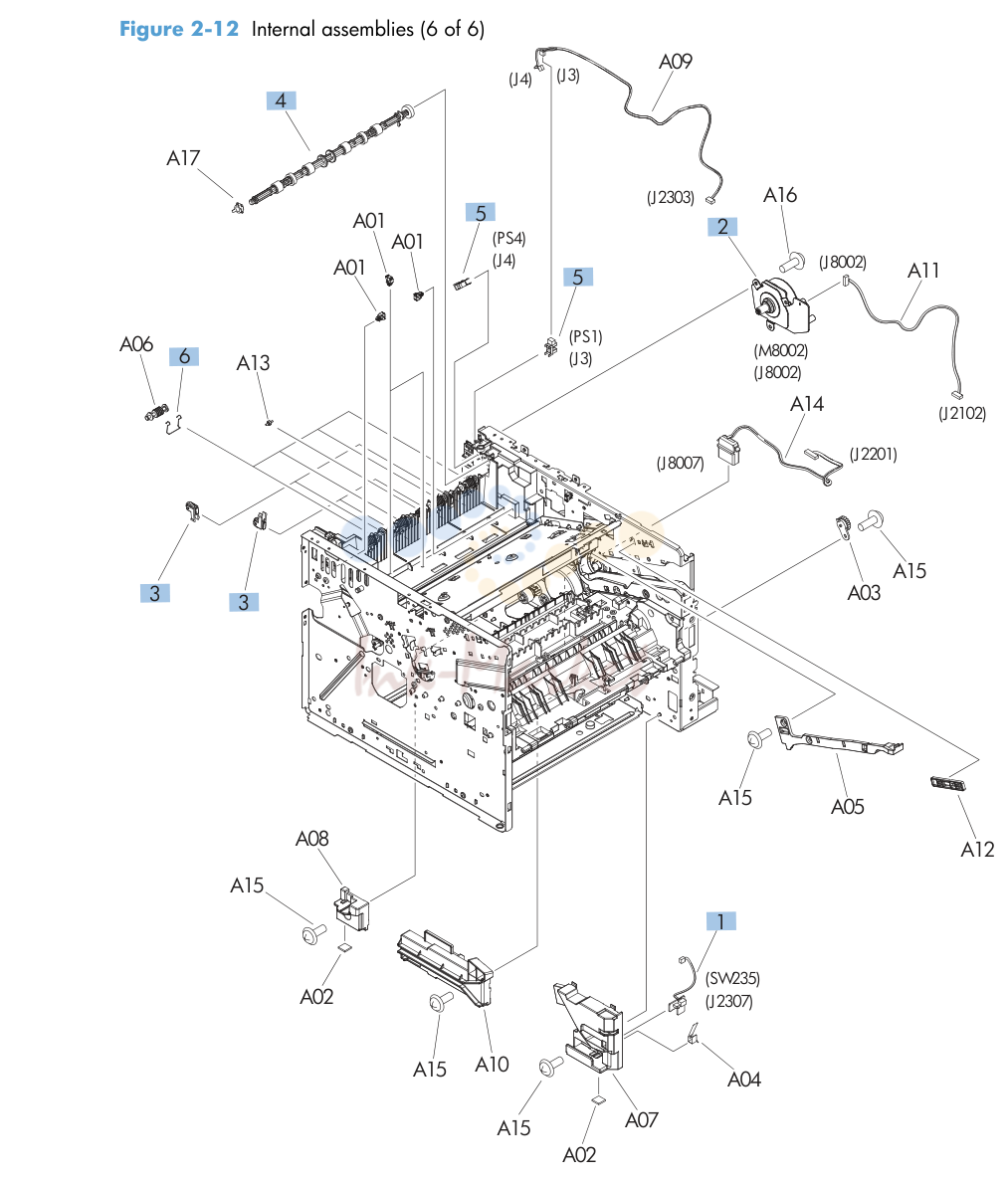

9. Internal assemblies (6 of 6)

9. Internal assemblies (6 of 6)

№АртикулАльт. артикулОписание
1RM1-8620-000CN запросить цену →Tray sensor PCA
2RM1-8523-000CN запросить цену →Fuser motor assembly
3RM1-6301-000CN запросить цену →Paper-delivery roller assembly
4RM1-6311-000CN запросить цену →Face-down roller assembly
5WG8-5935-000CN запросить цену →Photo interrupter, IC
6RC2-8554-000CN запросить цену →Spring, torsion

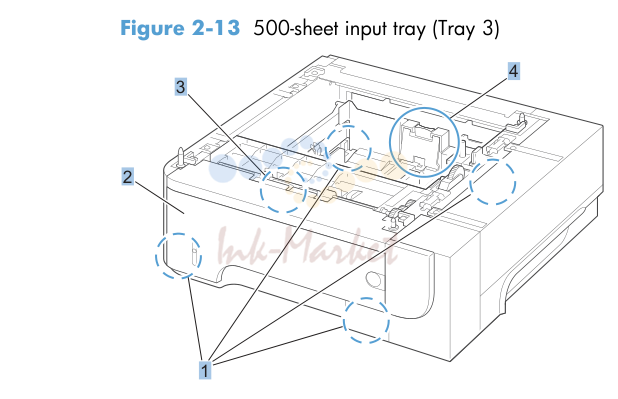

10. Input devices

10. Input devices

№АртикулАльт. артикулОписание
1CE530-69001 запросить цену →Optional 500-sheet tray and feeder unit
2RM1-6306-000CN запросить цену →Base-plate roller assembly
3RM1-6303-000CN запросить цену →Separation holder assembly
4RM1-6279-000CN запросить цену →Cassette, Tray
