1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Control panel, 2-line 6 Rear door (simplex models only) | ||
| 2 | Power switch 7 Power receptacle | ||
| 3 | Tray 2 cassette 8 Front door | ||
| 4 | Output bin 9 Control panel, touchscreen | ||
| 5 | Duplexer door (duplex models only) | ||
| 1 | Power receptacle 5 Front door | ||
| 2 | Power switch 6 Output bin | ||
| 3 | Tray 2 cassette 7 Control panel, touchscreen | ||
| 4 | Duplexer door (duplex models only) 8 Rear door (simplex models only) | ||
| 462 | Chapter 2 Parts and diagrams ENWW |

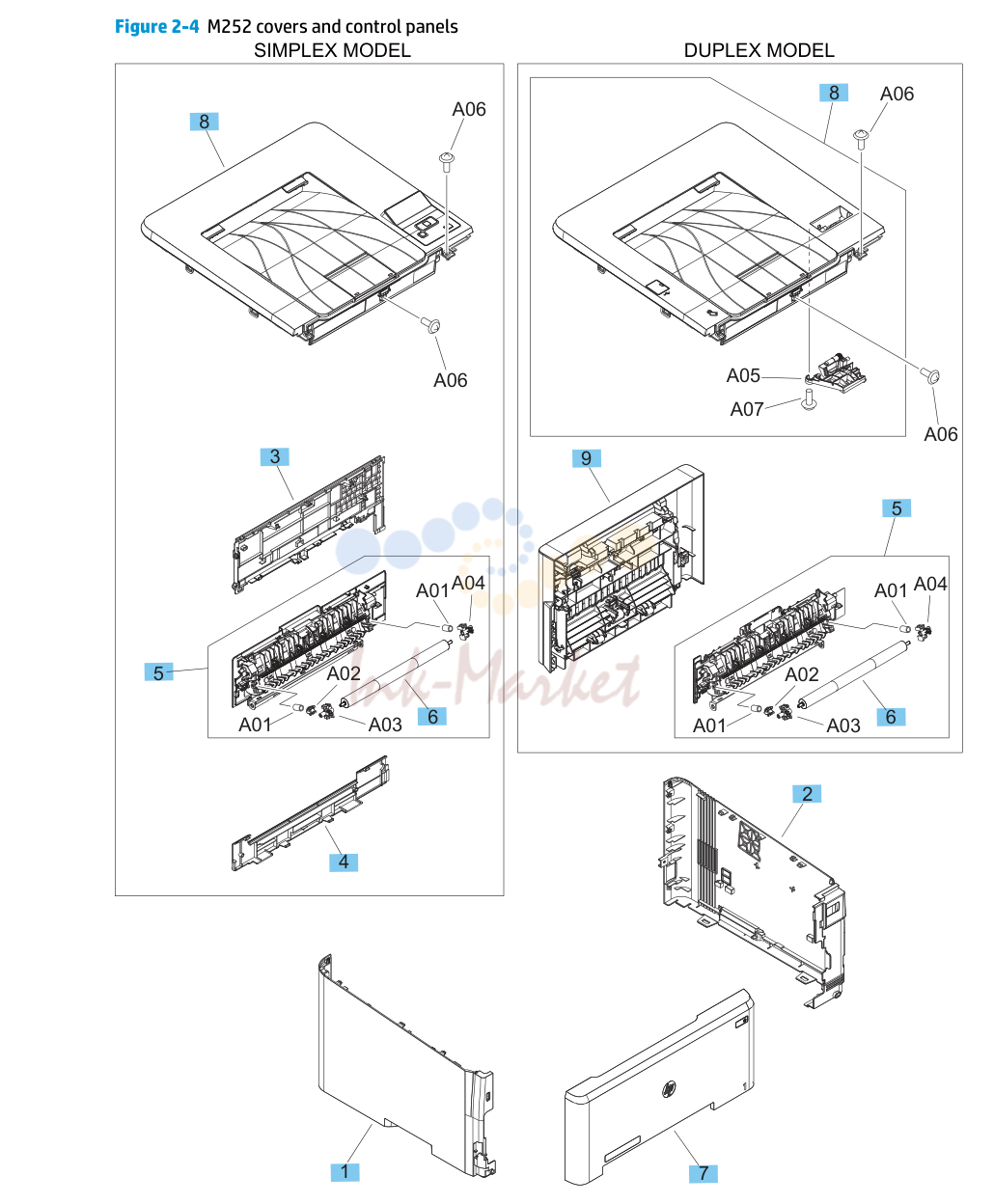

2. Parts and diagrams: Covers and control panels
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC4-3815-000CN запросить цену → | Cover, left | |
| 2 | RC4-3816-000CN запросить цену → | Cover, right | |
| 3 | RC4-3817-000CN запросить цену → | Cover, rear (simplex models) | |
| 4 | RC4-3820-000CN запросить цену → | Cover, rear bottom (simplex models) | |
| 5 | RM2-5580-000CN запросить цену → | Rear door assembly (duplex models) | |
| 5 | RM2-5579-000CN запросить цену → | Rear door assembly (simplex models) | |
| 6 | RM2-5906-000CN запросить цену → | Roller, secondary transfer | |
| 7 | RM2-5590-000CN запросить цену → | Front door assembly | |
| 8 | RM2-5908-000CN запросить цену → | Top cover assembly (duplex models) | |
| 8 | RM2-5596-000CN запросить цену → | Top cover assembly (simplex models) | |
| 9 | RM2-5867-000CN запросить цену → | Duplexer door assembly (duplex models) | |
| 1 | The simplex top cover assembly includes the 2-line control panel. |

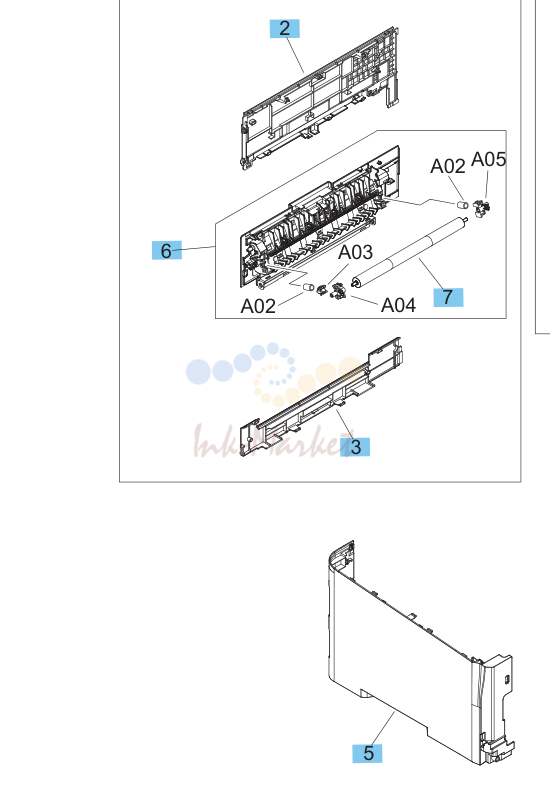

3. M274, M277 covers and control panel
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC4-3816-000CN запросить цену → | Cover, right | |
| 2 | RC4-3817-000CN запросить цену → | Cover, rear (simplex models) | |
| 3 | RC4-3820-000CN запросить цену → | Cover, rear bottom (simplex models) | |
| 4 | RC4-3997-000CN запросить цену → | Cover, flat cable | |
| 6 | RC4-4000-000 запросить цену → | Cover, left | |
| 6 | RM2-5580-000CN запросить цену → | Rear door assembly (duplex models) | |
| 5 | RM2-5579-000CN запросить цену → | Rear door assembly (simplex models) | |
| 7 | RM2-5906-000CN запросить цену → | Roller, secondary transfer | |
| 8 | RM2-5591-000CN запросить цену → | Front door assembly | |
| 9 | RM2-5598-000CN запросить цену → | Top cover assembly (duplex models) | |
| 9 | RM2-5597-000CN запросить цену → | Top cover assembly (simplex models) | |
| 10 | RM2-5867-000CN запросить цену → | Duplexer door assembly (duplex models) |

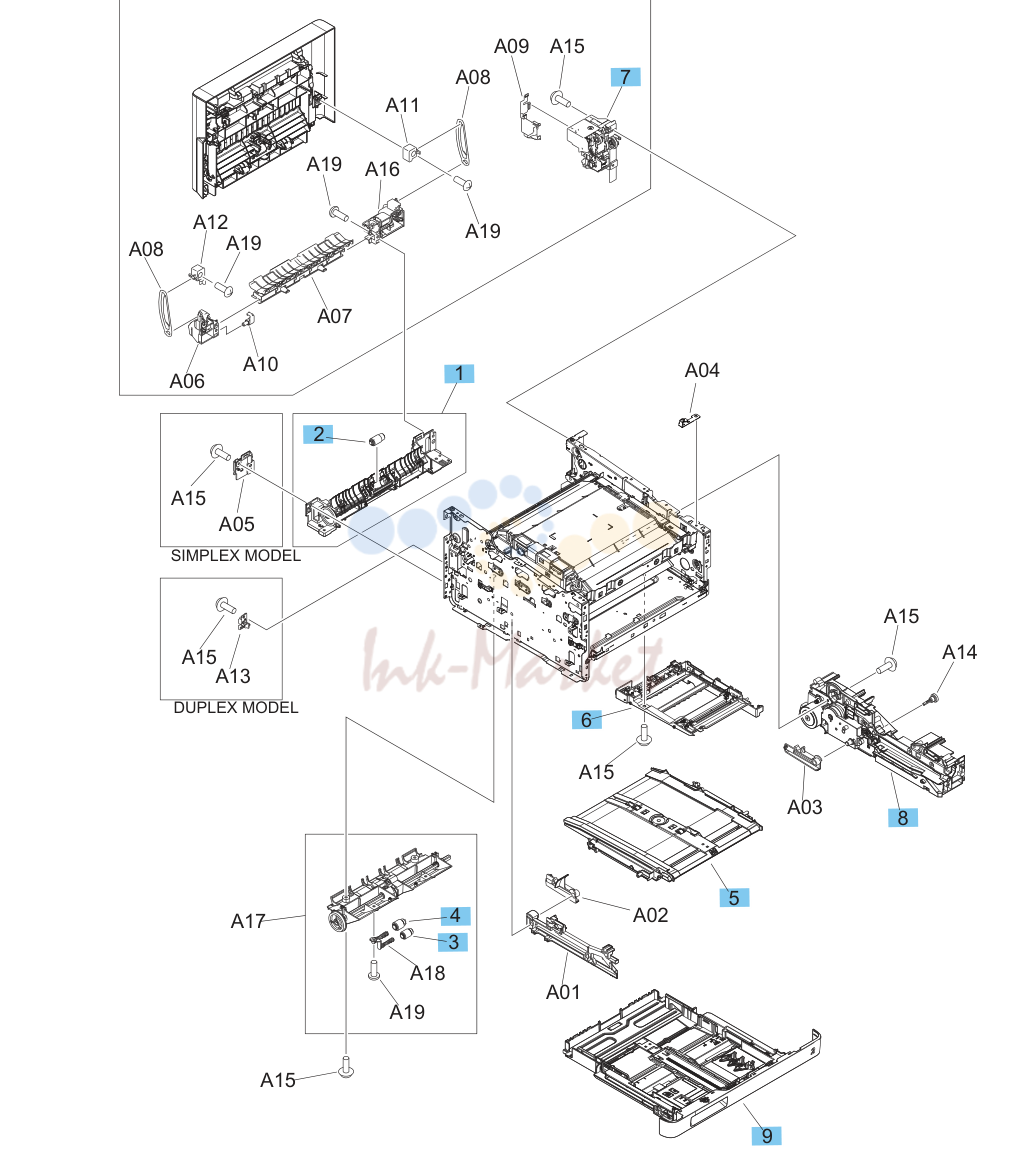

4. Parts and diagrams: Internal components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-5578-000CN запросить цену → | Paper pickup guide assembly | |
| 2 | RM2-5881-000CN запросить цену → | Separation roller assembly | |
| 3 | RM2-5576-000CN ✓ в наличии | Paper pickup roller assembly | |
| 4 | RM2-5577-000CN ✓ в наличии | Feed roller assembly | |
| 5 | RM2-5865-000CN запросить цену → | Multi feed tray assembly | |
| 6 | RM2-5866-000CN запросить цену → | Priority slot assembly | |
| 7 | RM2-5872-000CN запросить цену → | Duplexing drive assembly (duplex models only) | |
| 8 | RM2-5607-000CN запросить цену → | Sub drive assembly (duplex models) | |
| 8 | RM2-5884-000CN запросить цену → | Sub drive assembly (simplex models) | |
| 9 | RM2-5886-000CN запросить цену → | Cassette assembly (Tray 2) (M274, M277 models) | |
| 9 | RM2-5885-000CN запросить цену → | Cassette assembly (Tray 2) (M252 models) |

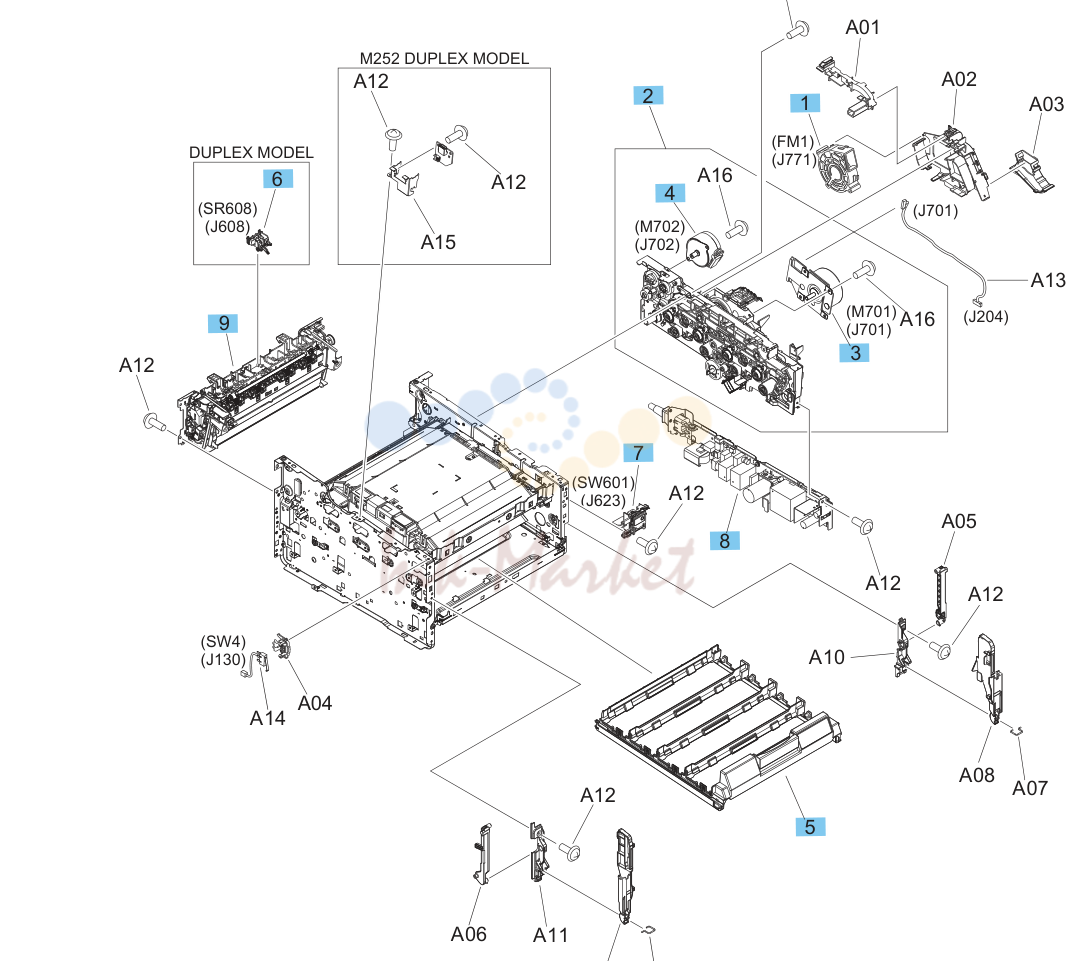

5. Internal components (2 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-7419-000CN запросить цену → | Fan | |
| 2 | RM2-5888-000CN запросить цену → | Main drive assembly (duplex models) | |
| 2 | RM2-5605-000CN запросить цену → | Main drive assembly (simplex models) | |
| 3 | RM2-7407-000CN запросить цену → | Main motor | |
| 4 | RM2-7409-000CN запросить цену → | Fuser motor | |
| 5 | RM2-5871-000CN запросить цену → | Cartridge tray assembly | |
| 6 | RM2-5895-000CN запросить цену → | Paper delivery (output) sensor assembly (duplex models only) | |
| 7 | RM2-5896-000CN запросить цену → | Power switch assembly | |
| 8 | RM2-8050-000CN запросить цену → | Low-voltage power supply assembly, 110-127 V | |
| 8 | RM2-8051-000CN запросить цену → | Low-voltage power supply assembly, 220-240 V | |
| 9 | RM2-5583-000CN запросить цену → | Fuser assembly (duplex models), 110-127 V | |
| 9 | RM2-5584-000CN запросить цену → | Fuser assembly (duplex models), 220-240 V | |
| 9 | RM2-5582-000CN запросить цену → | Fuser assembly (simplex models), 220-240 V |

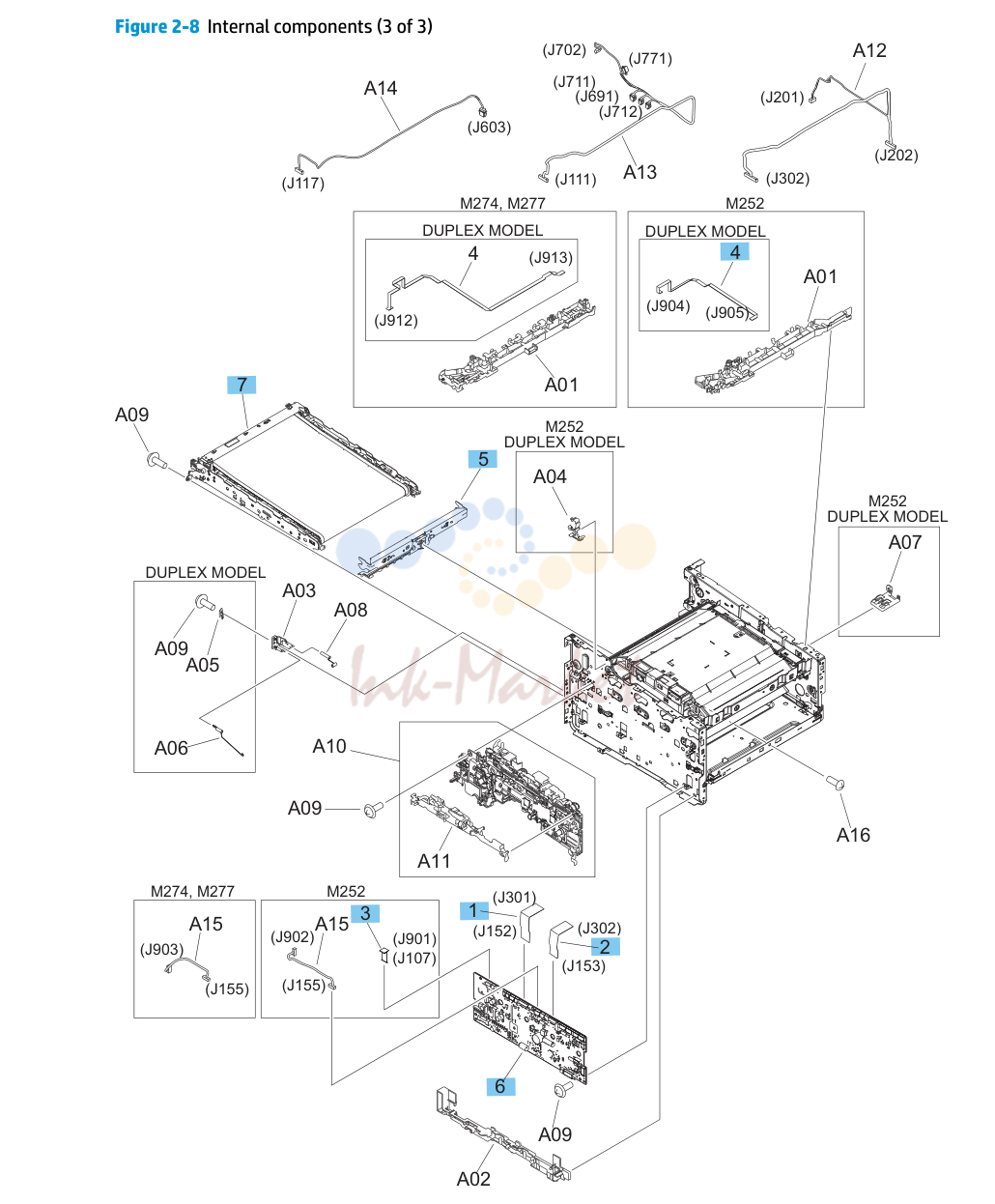

6. Internal components (3 of 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RK2-6383-000CN запросить цену → | Cable, flat | |
| 2 | RK2-6384-000CN запросить цену → | Cable, flat | |
| 3 | RK2-6398-000CN запросить цену → | Cable, flat (M252 models) | |
| 4 | RK2-6416-000CN запросить цену → | Cable, flat (M274, M277 duplex models) | |
| 4 | RK2-6414-000CN запросить цену → | Cable, flat (M252 duplex models) | |
| 5 | RM2-5874-000CN запросить цену → | Density detect sensor assembly | |
| 6 | RM2-8063-000CN запросить цену → | DC controller PCA (duplex models) | |
| 6 | RM2-8062-000CN запросить цену → | DC controller PCA (simplex models) | |
| 7 | RM2-5907-000CN запросить цену → | Intermediate transfer belt (ITB) assembly |
