Содержание

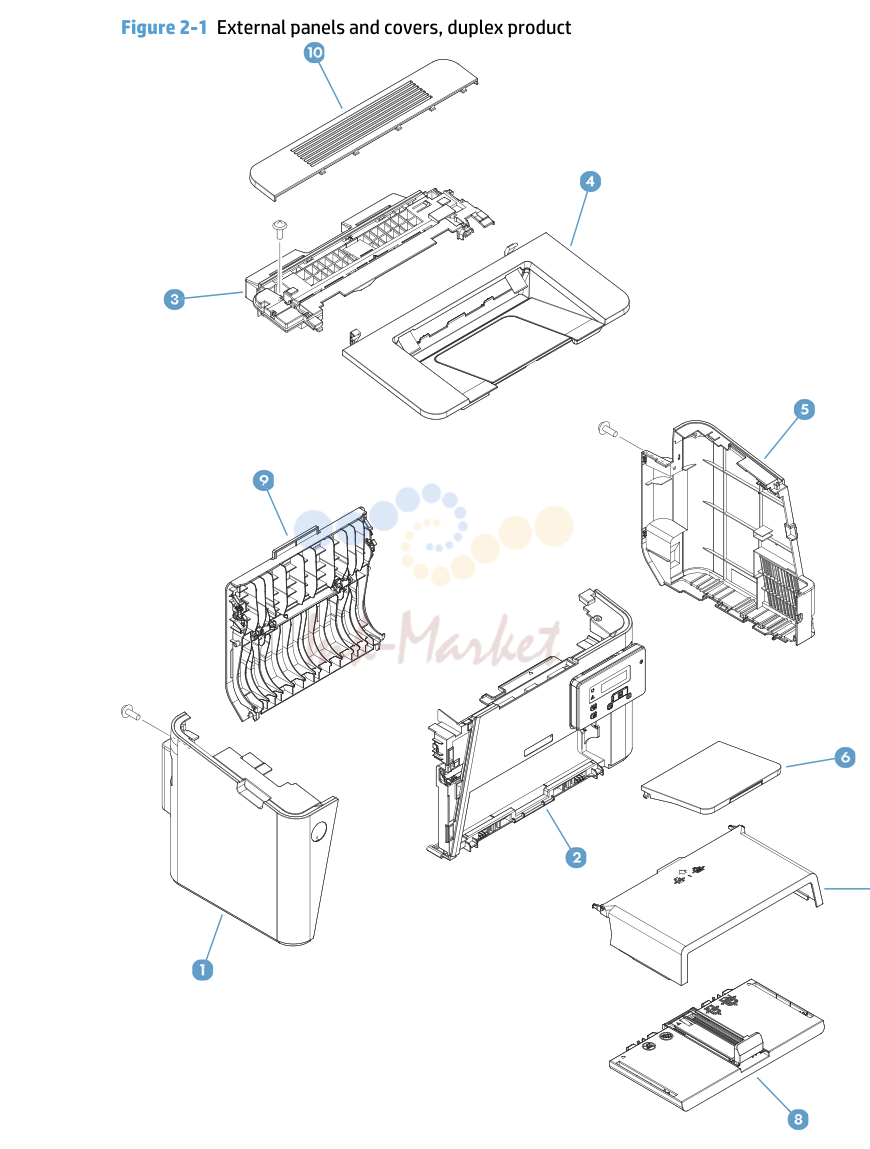

1. Covers

1. Covers

№АртикулАльт. артикулОписание
1RL1-3671-000 запросить цену →Cover, left (duplex product)
2RM2-0411-000 запросить цену →Front cover assembly (duplex product)
3RC3-3898-000 запросить цену →Cover, top (duplex product)
4RM1-9652-000 запросить цену →Cartridge door assembly
5RC3-3900-000 запросить цену →Cover, right (duplex product)
6RM1-9649-000 запросить цену →Paper delivery tray assembly
7RC3-3902-000 запросить цену →Cover, dust
8RM1-9677-000 запросить цену →Paper pick-up tray assembly
9RM1-9654-000 запросить цену →Duplexing door assembly
10RC3-3923-000 запросить цену →Cap (duplex product)

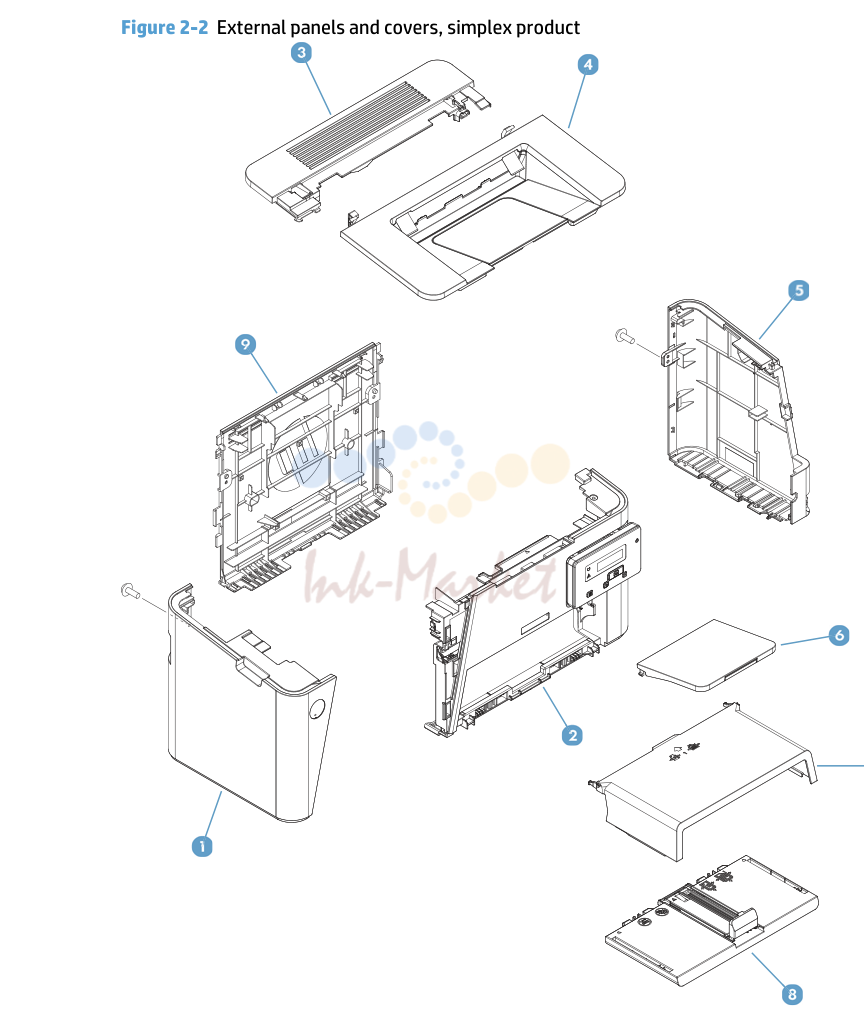

2. Simplex product

2. Simplex product

№АртикулАльт. артикулОписание
1RL1-4079-000 запросить цену →Cover, left (simplex product)
2RM2-0414-000 запросить цену →Front cover assembly (simplex product)
3RC3-3899-000 запросить цену →Cover, top (simplex product)
4RM1-9652-000 запросить цену →Cartridge door assembly
5RC3-3901-000 запросить цену →Cover, right (simplex product)
6RM1-9649-000 запросить цену →Paper delivery tray assembly
7RC3-3902-000 запросить цену →Cover, dust
8RM1-9677-000 запросить цену →Paper pick-up tray assembly
9RL1-3666-000 запросить цену →Cover, rear (simplex product)

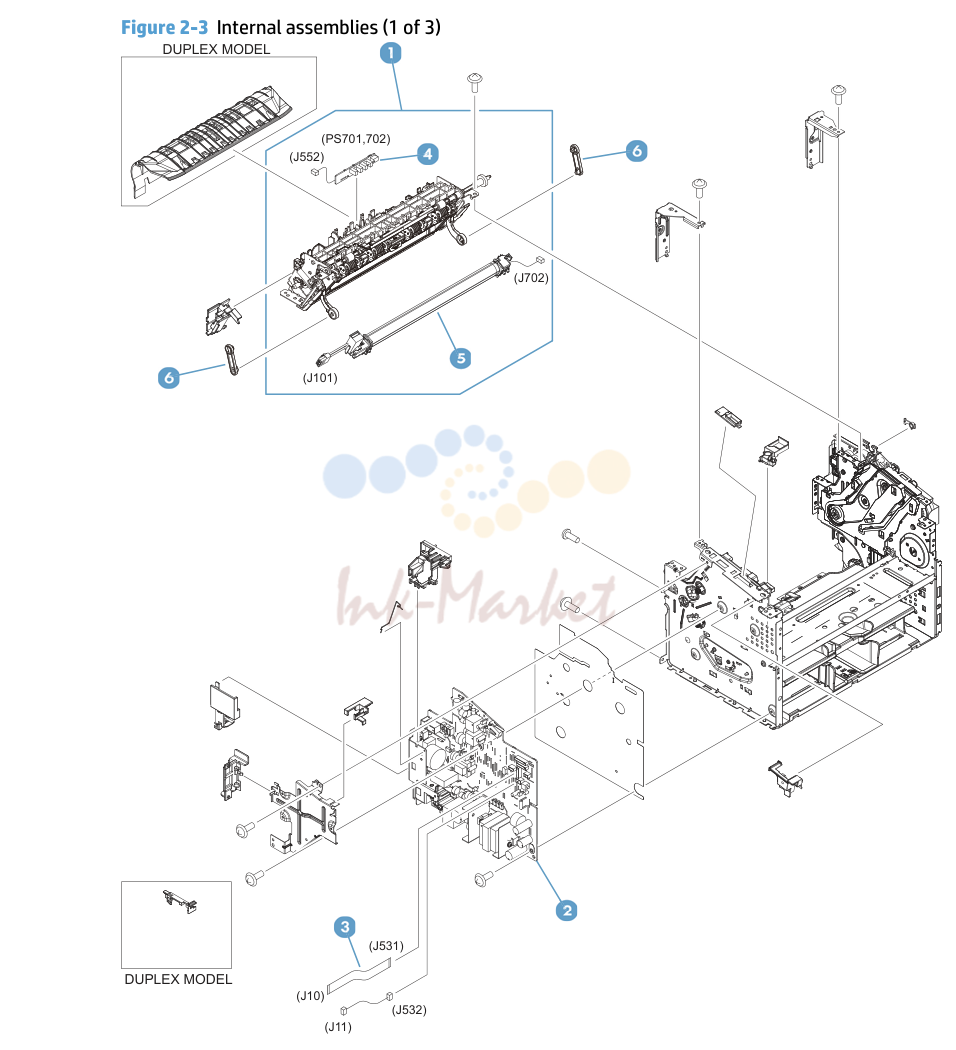

3. Internal assemblies

3. Internal assemblies

№АртикулАльт. артикулОписание
1RM1-9658-000 запросить цену →Fixing assembly, 110-127V
1RM1-9659-000 запросить цену →Fixing assembly, 220-240V
2RM2-7605-000 запросить цену →Engine control PCB assembly, 110-127V
2RM2-7606-000 запросить цену →Engine control PCB assembly, 220-240V
2RM2-8079-000 запросить цену →Engine control PCB assembly, 220-240V, CH IN
3RK2-6680-000 запросить цену →Cable,flat
4RM2-7629-000 запросить цену →Delivery sensor PCB assembly
5RM1-9656-000 запросить цену →Fixing film assembly, 110-127V
5RM1-9657-000 запросить цену →Fixing film assembly, 220-240V
6RC2-9512-000 запросить цену →Link, pressure release

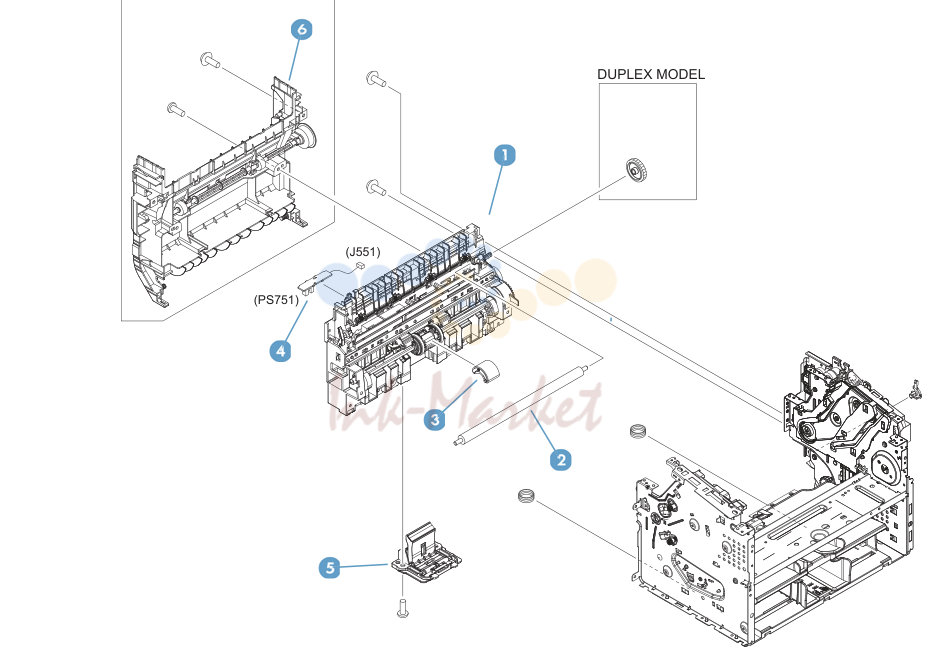

4. Internal assemblies (2 of 3)

4. Internal assemblies (2 of 3)

№АртикулАльт. артикулОписание
1RM2-6524-000 запросить цену →Paper pick-up assembly (duplex product)
1RM2-6525-000 запросить цену →Paper pick-up assembly (simplex product)
2RM1-4023-000 запросить цену →Roller, transfer
3RL1-3642-000 запросить цену →Roller, pickup
4RM2-7609-000 запросить цену →Paper pick-up sensor PCB assemby
5RM1-4227-000 запросить цену →Separation pad assembly
6RM1-9655-000 запросить цену →Duplexing frame assembly

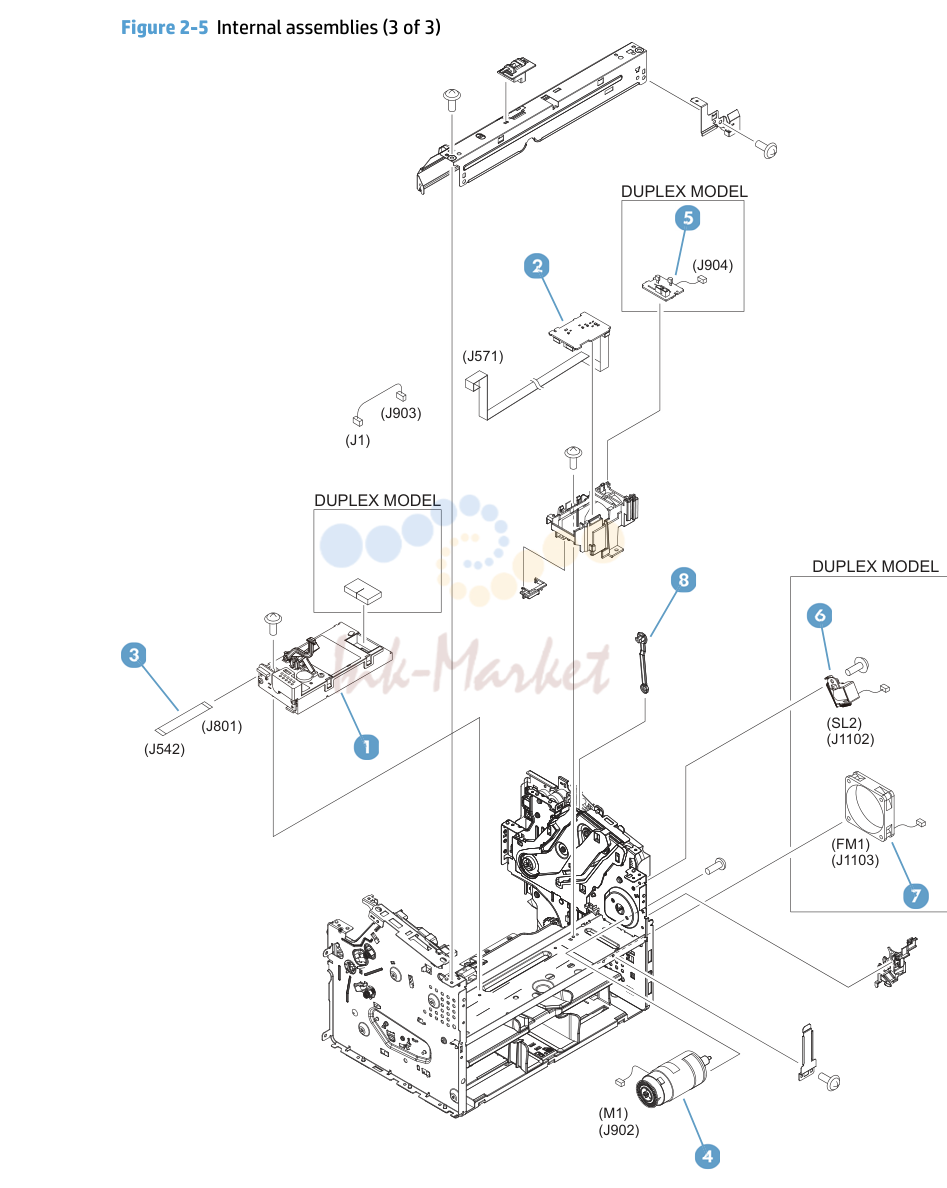

5. Internal assemblies (3 of 3)

5. Internal assemblies (3 of 3)

№АртикулАльт. артикулОписание
1RM2-0426-000 запросить цену →Laser scanner assembly
2RM2-7607-000 запросить цену →Motor PCB assembly
3RK2-6691-000 запросить цену →Cable, flat
4RM2-0418-000 запросить цену →Motor, DC24V
5RM2-7608-000 запросить цену →Duplexing PCB assembly (duplex product)
6RK2-0420-000 ✓ в наличииSolenoid (duplex product)
7RK2-6694-000 запросить цену →Fan (duplex product)
8RC2-9425-000 запросить цену →Link, cartridge door

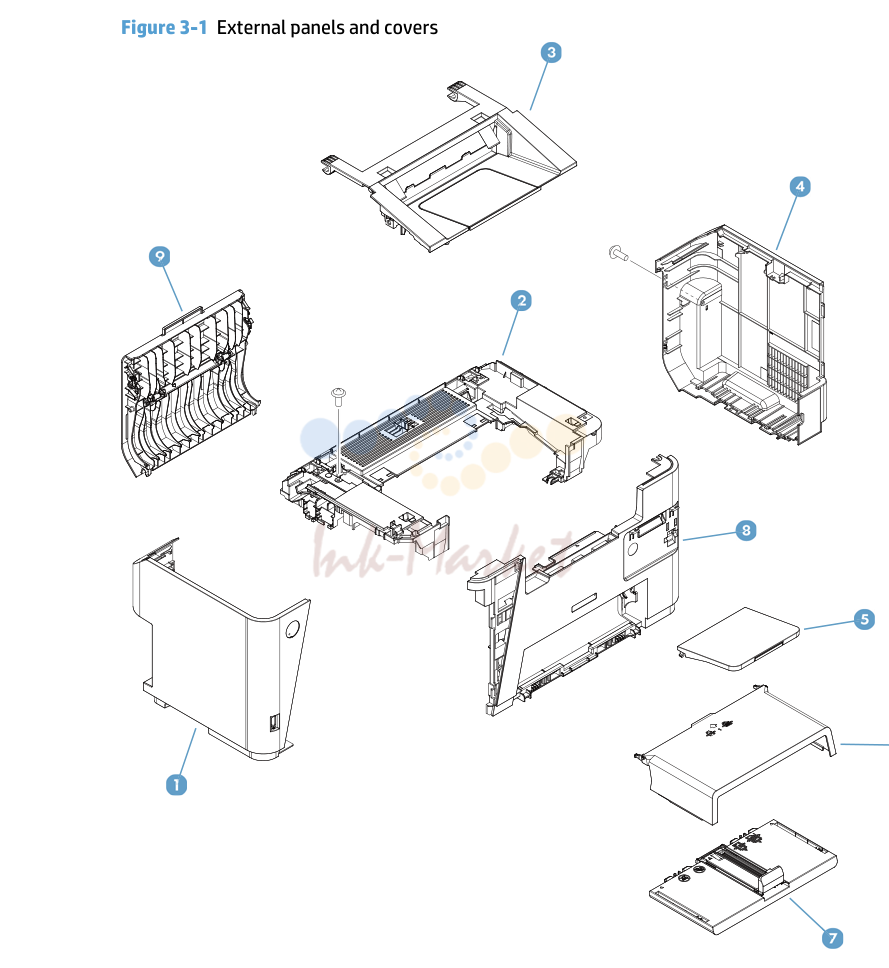

6. Table 2-12 Numerical parts list (continued)

6. Table 2-12 Numerical parts list (continued)

№АртикулАльт. артикулОписание
1RL1-3803-000 запросить цену →Cover, left
2RC3-4790-000 запросить цену →Cover, top
3RM1-9890-000 запросить цену →Cartridge door assembly
4RC3-4792-000 запросить цену →Cover, right
5RM1-9649-000 запросить цену →Paper delivery tray assembly
6RC3-3902-000 запросить цену →Cover, dust
7RM1-9677-000 запросить цену →Paper pick-up tray assembly
8RL1-3802-000 запросить цену →Cover, front
9RM1-9654-000 запросить цену →Duplexing door assembly

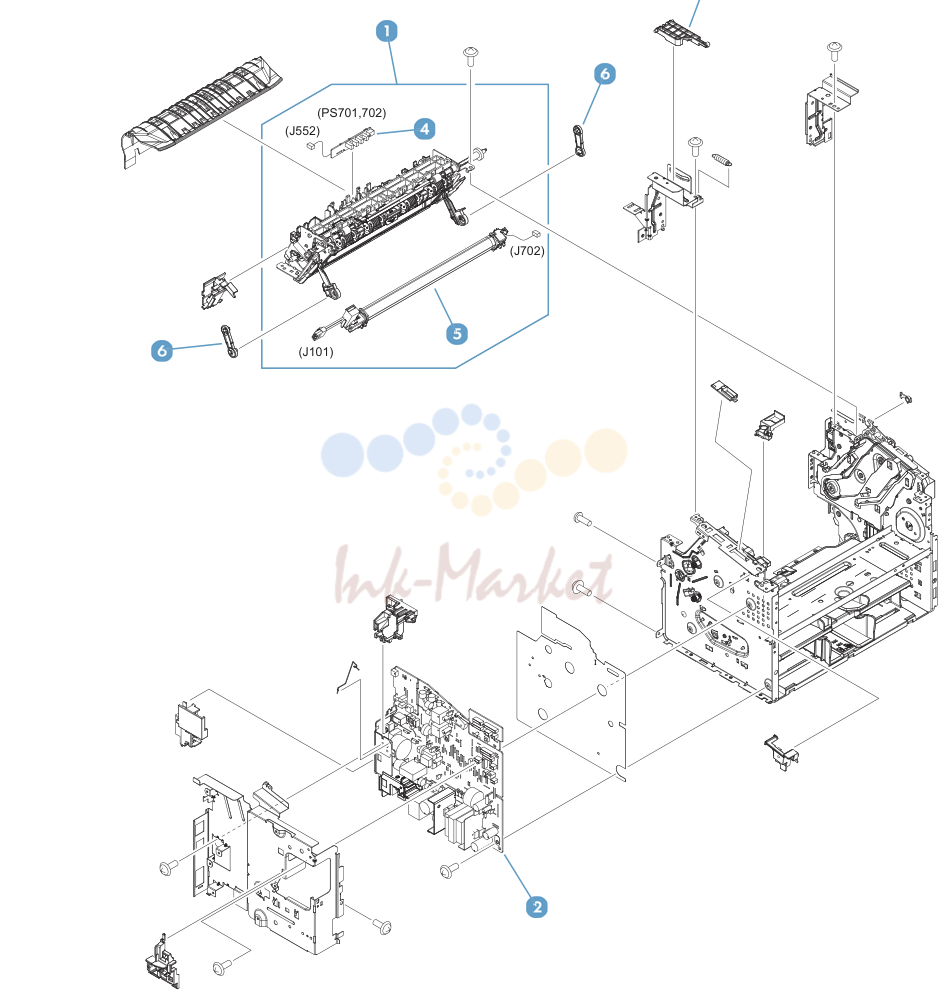

7. Internal assemblies

7. Internal assemblies

№АртикулАльт. артикулОписание
1RM1-9891-000 запросить цену →Fixing assembly, 110-127V
1RM1-9892-000 запросить цену →Fixing assembly, 220-240V
2RM2-7632-000 запросить цену →Engine control PCB assembly, 110-127V
2RM2-7633-000 запросить цену →Engine control PCB assembly, 220-240V
2RM2-8080-000 запросить цену →Engine control PCB assembly, 220-240V, CH IN
3RC2-9527-000 запросить цену →Link, cartridge door
4RM2-7629-000 запросить цену →Delivery sensor PCB assembly
5RM1-9656-000 запросить цену →Fixing film assembly, 110-127V
5RM1-9657-000 запросить цену →Fixing film assembly, 220-240V
6RC2-9531-000 запросить цену →Link, pressure release

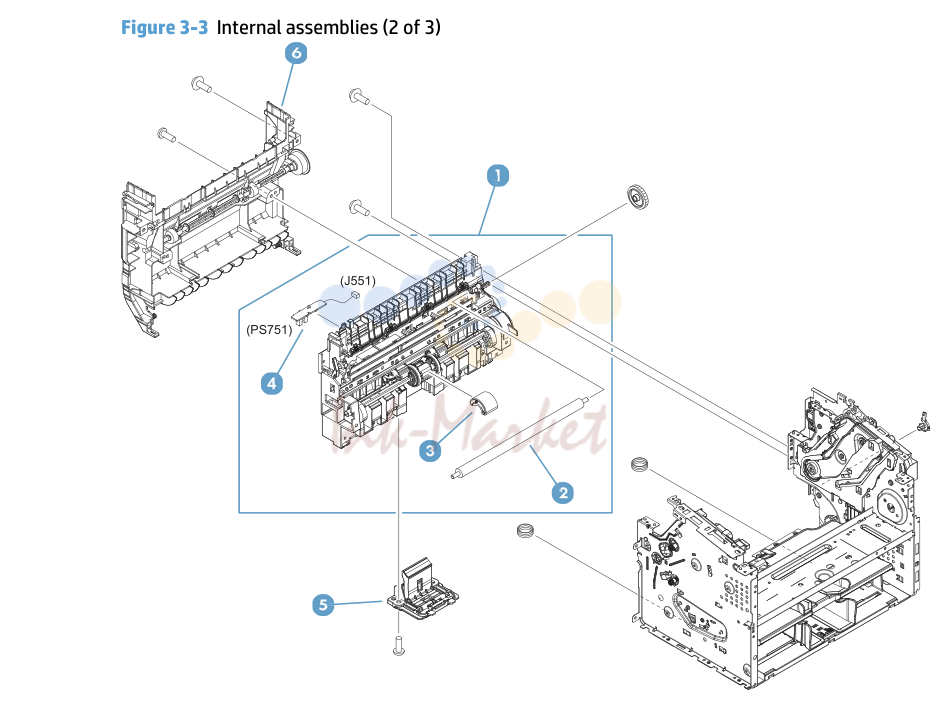

8. Internal assemblies (2 of 3)

8. Internal assemblies (2 of 3)

№АртикулАльт. артикулОписание
1RM2-6524-000 запросить цену →Paper pick-up assembly
2RM1-4023-000 запросить цену →Roller, transfer
3RL1-3642-000 запросить цену →Roller, pickup
4RM2-7635-000 запросить цену →Paper pick-up sensor PCB assemby
5RM1-4227-000 запросить цену →Separation pad assembly
6RM1-9655-000 запросить цену →Duplexing frame assembly

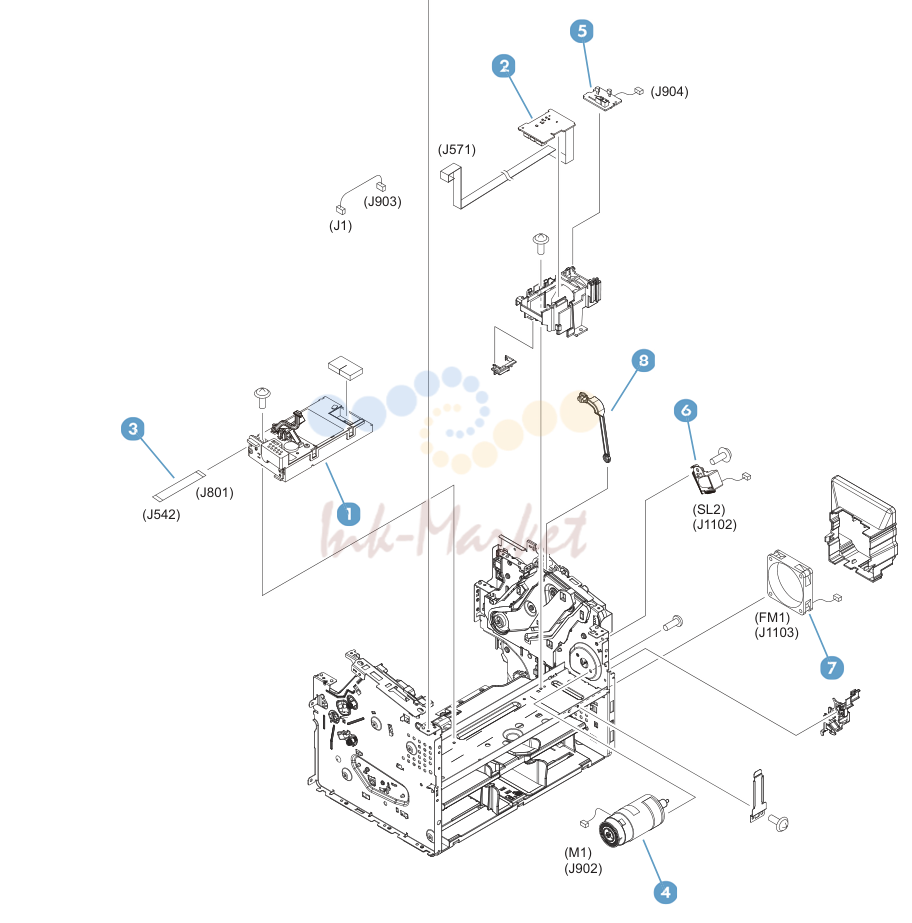

9. Internal assemblies (3 of 3)

9. Internal assemblies (3 of 3)

№АртикулАльт. артикулОписание
1RM2-0426-000 запросить цену →Laser scanner assembly
2RM2-7634-000 запросить цену →Motor PCB assembly
3RK2-6691-000 запросить цену →Cable, flat
4RM2-0418-000 запросить цену →Motor, DC24V
5RM2-7608-000 запросить цену →Duplexing PCB assembly
6RK2-0420-000 ✓ в наличииSolenoid
7RK2-6694-000 запросить цену →Fan
8RC2-9514-000 запросить цену →Link, cartridge door, CH IN

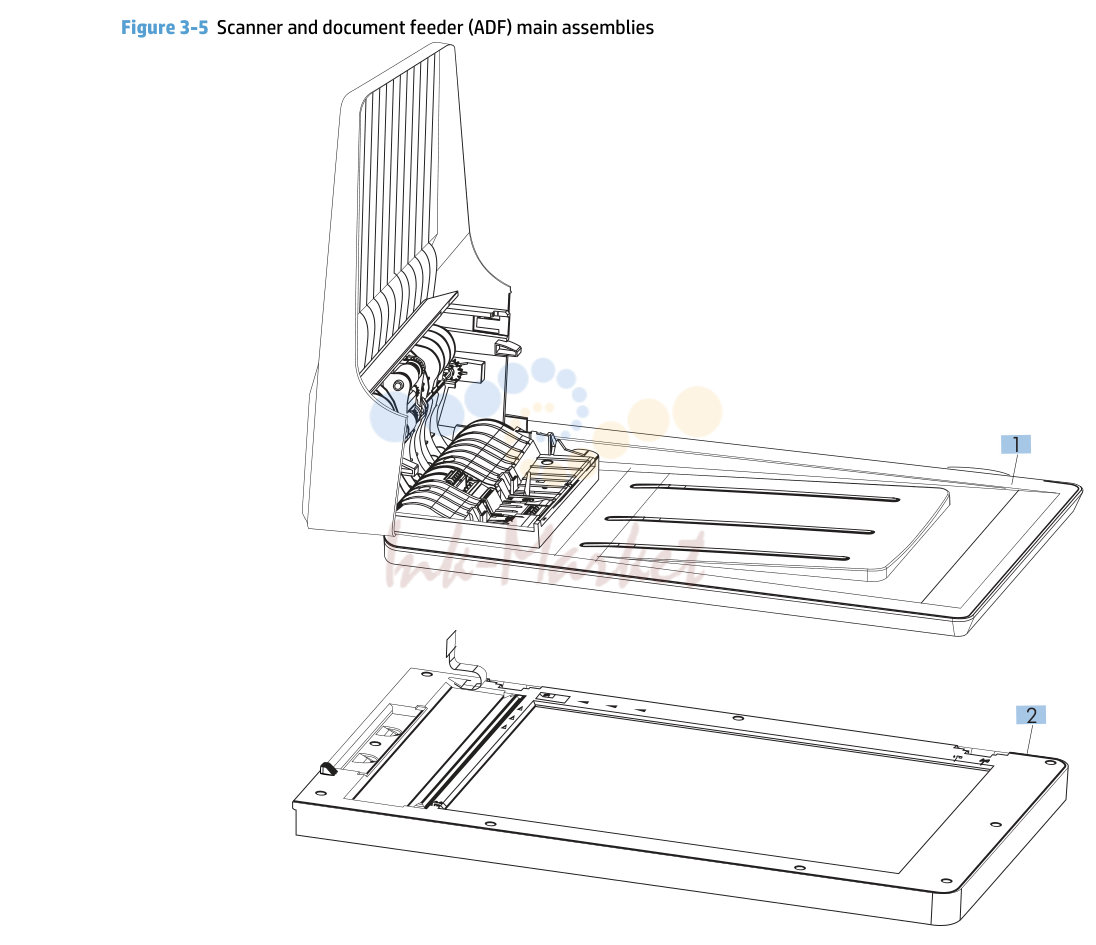

10. Scanner and document feeder (ADF)

10. Scanner and document feeder (ADF)

№АртикулАльт. артикулОписание
1CF484-60118 ✓ в наличииAssembly, ADF core
3CF484-60120 запросить цену →Assembly, ADF base
4CF484-60127 запросить цену →Assembly, ADF cover and adjuster
5CF144-60142 запросить цену →Assembly, pick arm
10Assembly, separator pad Q7400-60005

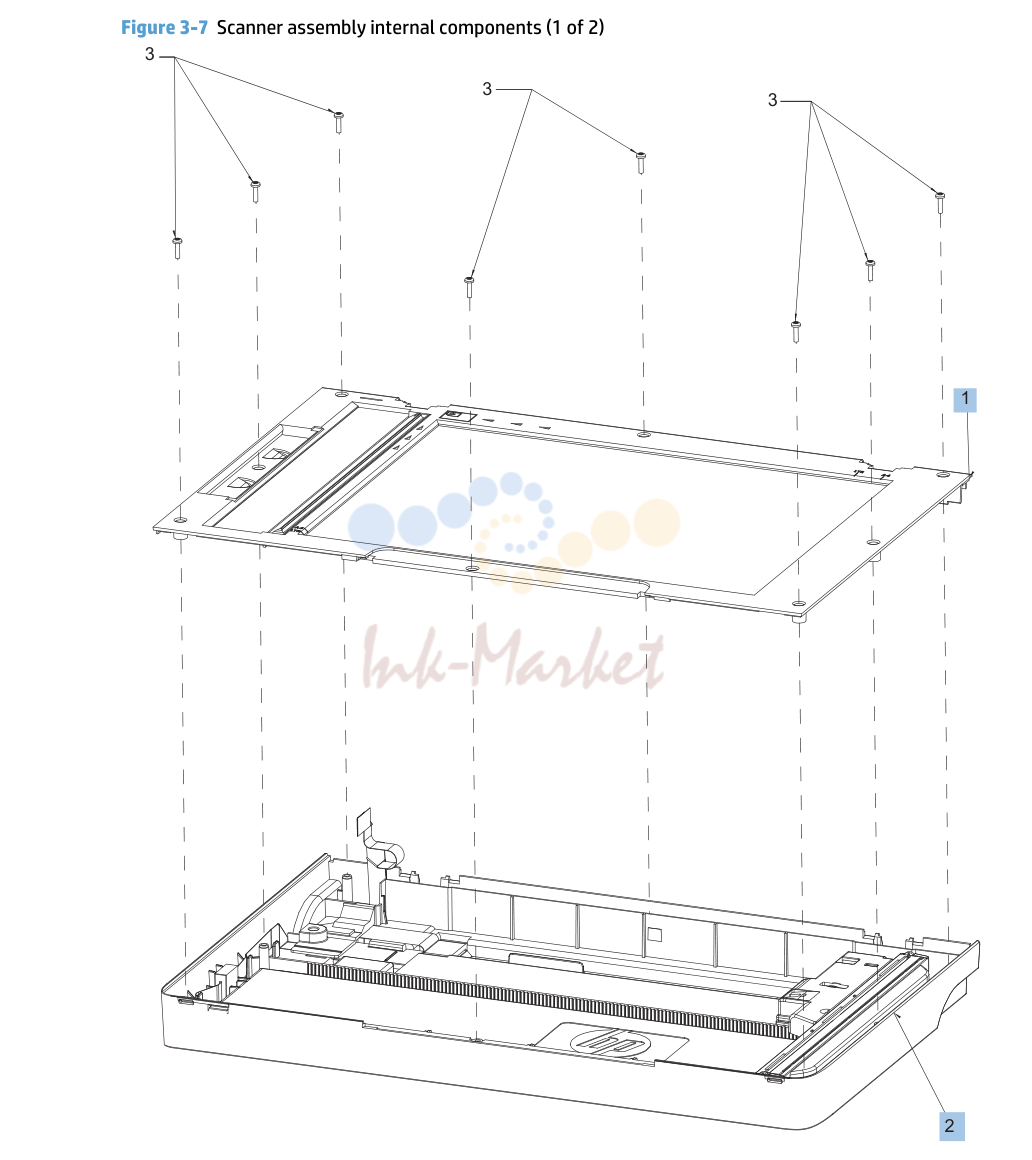

11. Scanner assembly internal components

11. Scanner assembly internal components

№АртикулАльт. артикулОписание
1CF484-60111 запросить цену →Assembly, scan bezel
2CF484-60112 запросить цену →Assembly, scanner base
1Part must be replaced in a dust-free chamber.

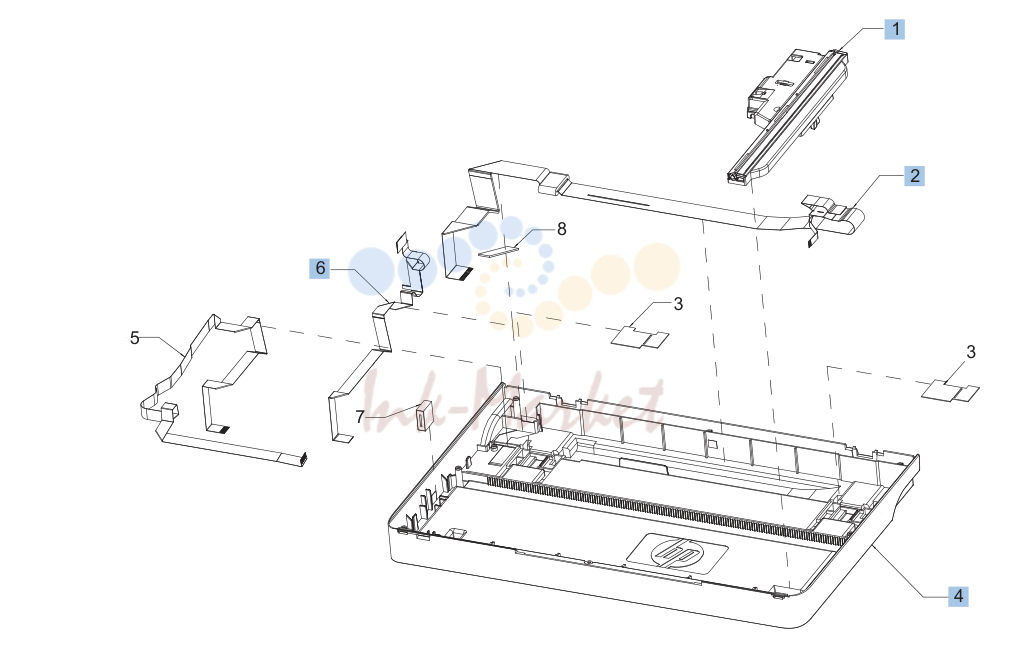

12. Scanner assembly internal components (2 of 2)

12. Scanner assembly internal components (2 of 2)

№АртикулАльт. артикулОписание
1CF484-60113 ✓ в наличииAssembly, scan drive system
2CF484-60105 запросить цену →Assembly, scan module/motor cable
4CF484-40001 запросить цену →Scanner base
6CF484-60104 запросить цену →Assembly, ADF cable
1Part must be replaced in a dust-free chamber.
