Содержание
- 1. Assembly locations
- 2. Covers
- 3. Internal assemblies
- 4. Internal assemblies (2 of 4)
- 5. Internal assemblies (3 of 4)
- 6. Internal assemblies (4 of 4)
- 7. Scanner and document feeder (ADF) main assemblies
- 8. Document feeder internal components

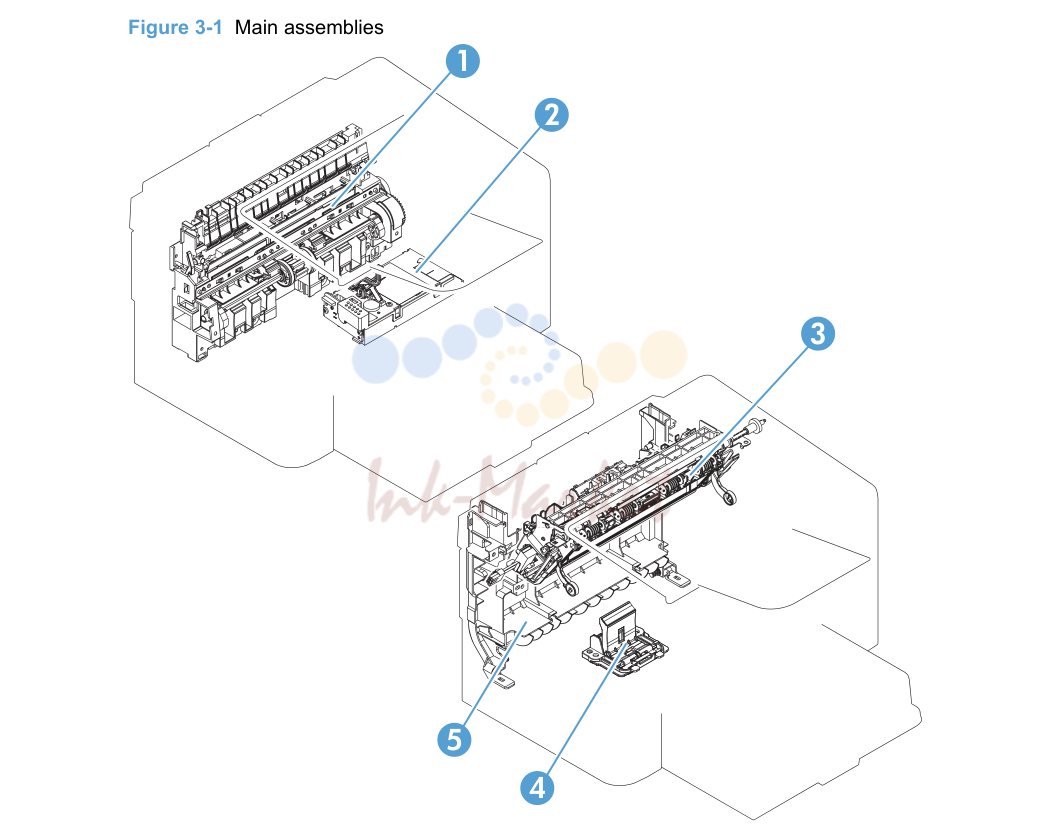

1. Assembly locations
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Pickup unit | ||
| 2 | Laser scanner unit | ||
| 3 | Fuser | ||
| 4 | Separation pad | ||
| 5 | Duplex frame unit | ||
| 196 | Chapter 3 Parts and diagrams ENWW | ||
| 1 | Transfer roller | ||
| 2 | Pickup roller | ||
| 3 | Main motor | ||
| 4 | Pickup solenoid | ||
| 5 | Duplex reverse solenoid | ||
| 6 | Main fan | ||
| 1 | Engine controller PCA | ||
| 2 | Motor PCA | ||
| 3 | Duplexing PCA | ||
| 4 | Delivery sensor PCA | ||
| 5 | Paper pickup sensor PCA | ||
| 6 | Formatter PCA | ||
| 7 | Fax card PCA | ||
| 198 | Chapter 3 Parts and diagrams ENWW | ||
| 1 | Duplex feed assembly 7 Print cartridge | ||
| 2 | Duplex feed roller 8 Laser scanner | ||
| 3 | Pressure roller 9 Pickup roller | ||
| 4 | Fuser film assembly 10 Separation pad | ||
| 5 | Delivery roller 11 Feed roller | ||
| 6 | Photosensitive drum 12 Transfer roller |

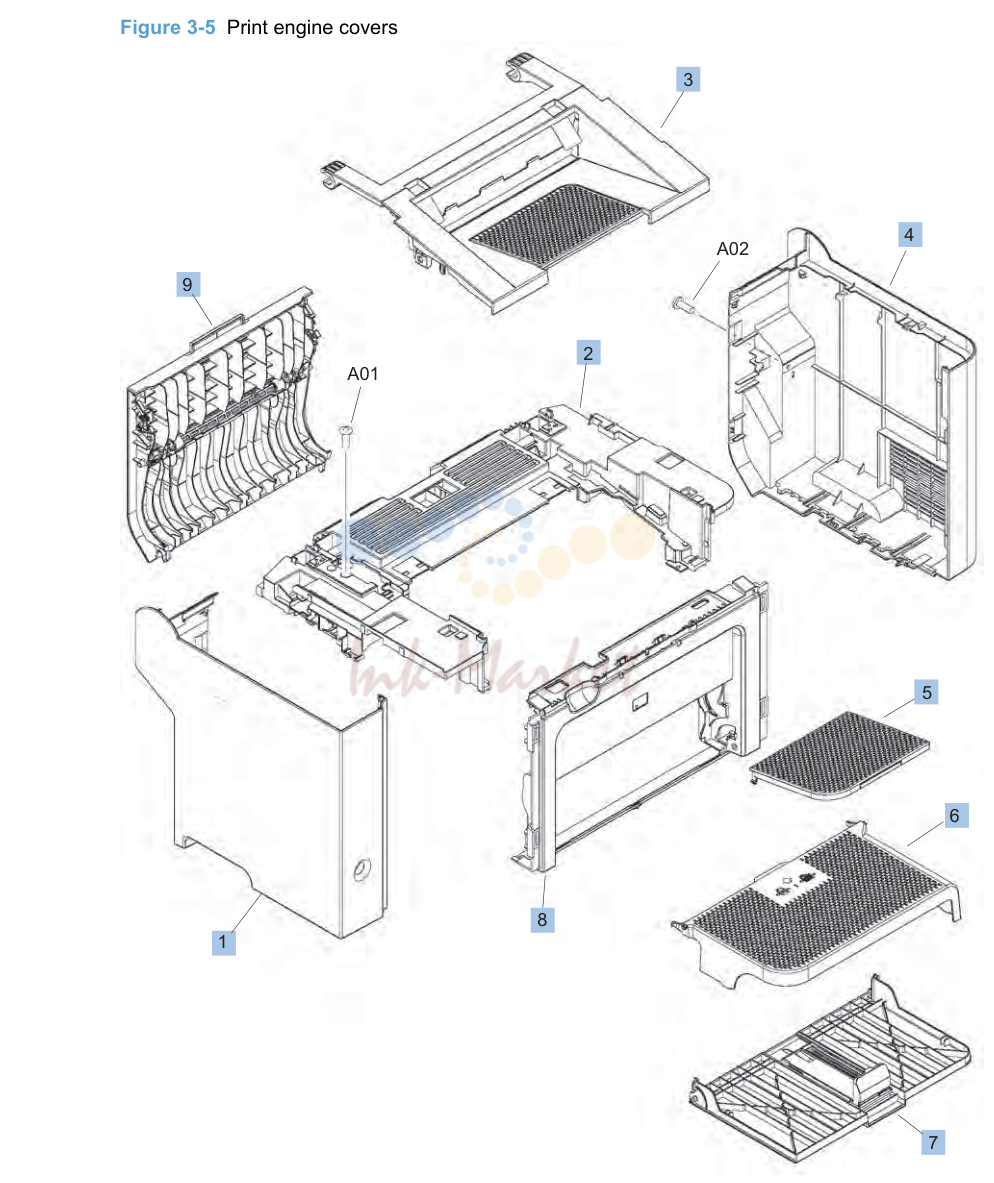

2. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RC2-9523-000CN запросить цену → | Cover, left | |
| 2 | RC2-9520-000CN запросить цену → | Cover, top | |
| 3 | RM1-7574-000CN запросить цену → | Cartridge door assembly | |
| 4 | RC2-9522-000CN запросить цену → | Cover, right | |
| 5 | RM1-7498-000CN запросить цену → | Paper delivery tray (output bin) assembly | |
| 6 | RC2-9578-000CN запросить цену → | Cover, dust | |
| 7 | RM1-7534-000CN запросить цену → | Paper pickup tray assembly (input tray) | |
| 8 | RL1-2899-000CN запросить цену → | Cover, front | |
| 9 | RM1-7526-000CN запросить цену → | Duplexing door assembly (rear cover) |

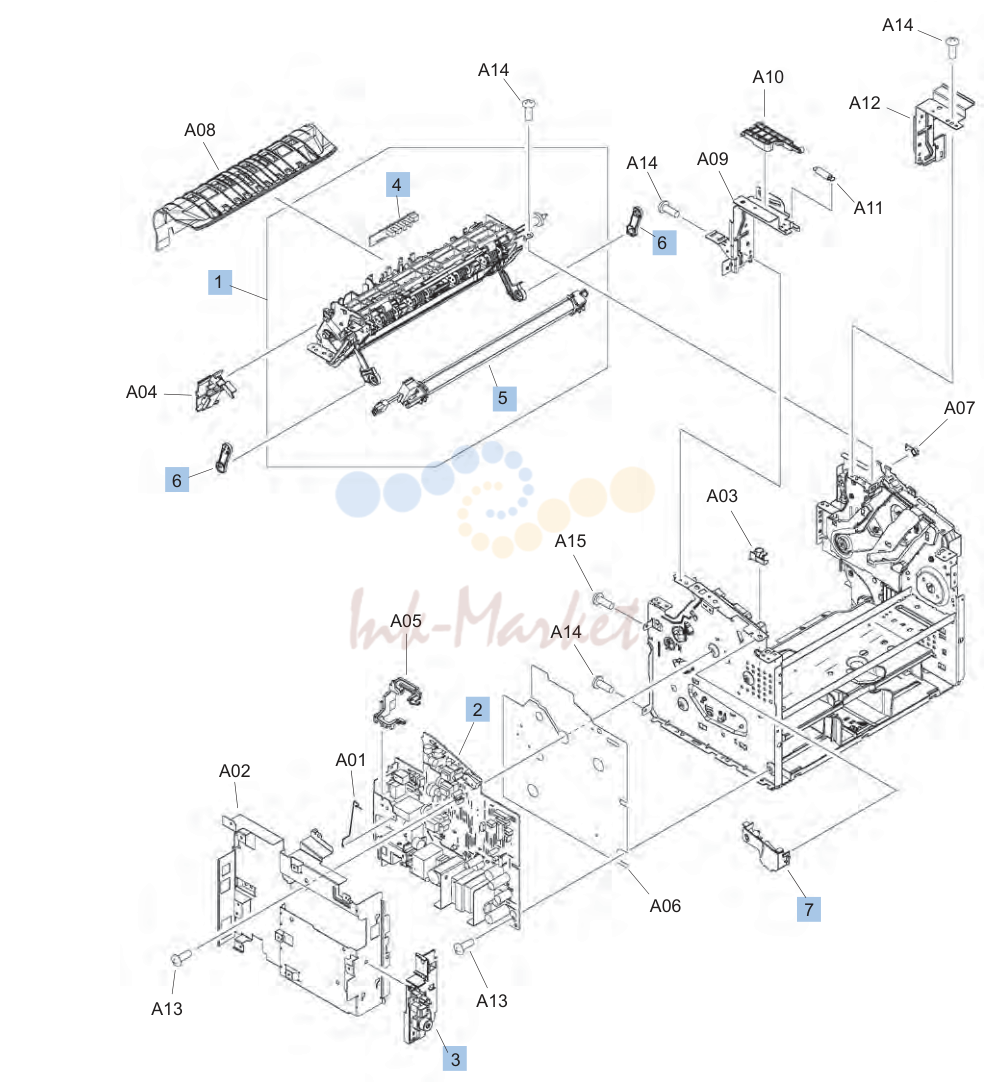

3. Internal assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7576-000CN запросить цену → | Fuser, 110 volt | |
| 1 | RM1-7577-000CN запросить цену → | Fuser, 220 volt | |
| 2 | RM1-7629-000CN запросить цену → | Engine controller PCA, 110 volt | |
| 2 | RM1-7630-000CN запросить цену → | Engine controller PCA, 220 volt | |
| 3 | RM1-7573-000CN запросить цену → | Power switch assembly | |
| 4 | RM1-7440-000CN запросить цену → | Delivery sensor PCA | |
| 5 | RM1-7541-000CN запросить цену → | Fuser film assembly, 110 volt | |
| 5 | RM1-7542-000CN запросить цену → | Fuser film assembly, 220 volt | |
| 6 | RC2-9531-000CN запросить цену → | Link, pressure release | |
| 7 | RM1-7531-000CN запросить цену → | Switch lever assembly |

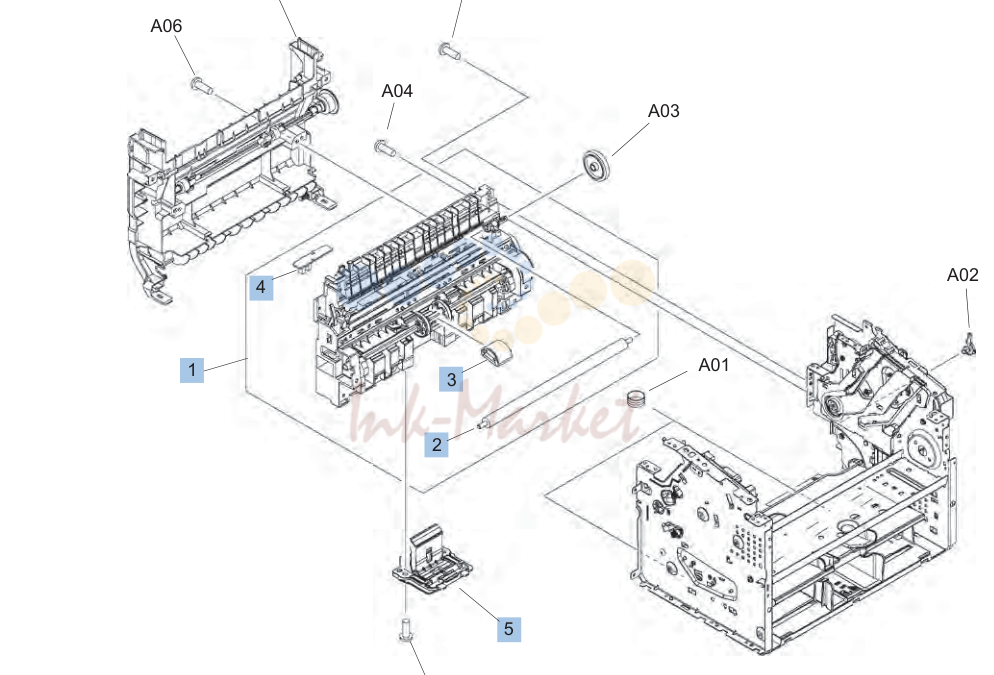

4. Internal assemblies (2 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7575-000CN запросить цену → | Paper pickup assembly | |
| 2 | RM1-4023-000CN запросить цену → | Transfer roller | |
| 3 | RL1-1497-000CN запросить цену → | Roller, pickup | |
| 4 | RM1-7632-000CN запросить цену → | Paper pickup sensor PCA | |
| 5 | RM1-4227-000CN запросить цену → | Separation pad assembly | |
| 6 | RM1-7525-000CN запросить цену → | Duplex frame assembly |

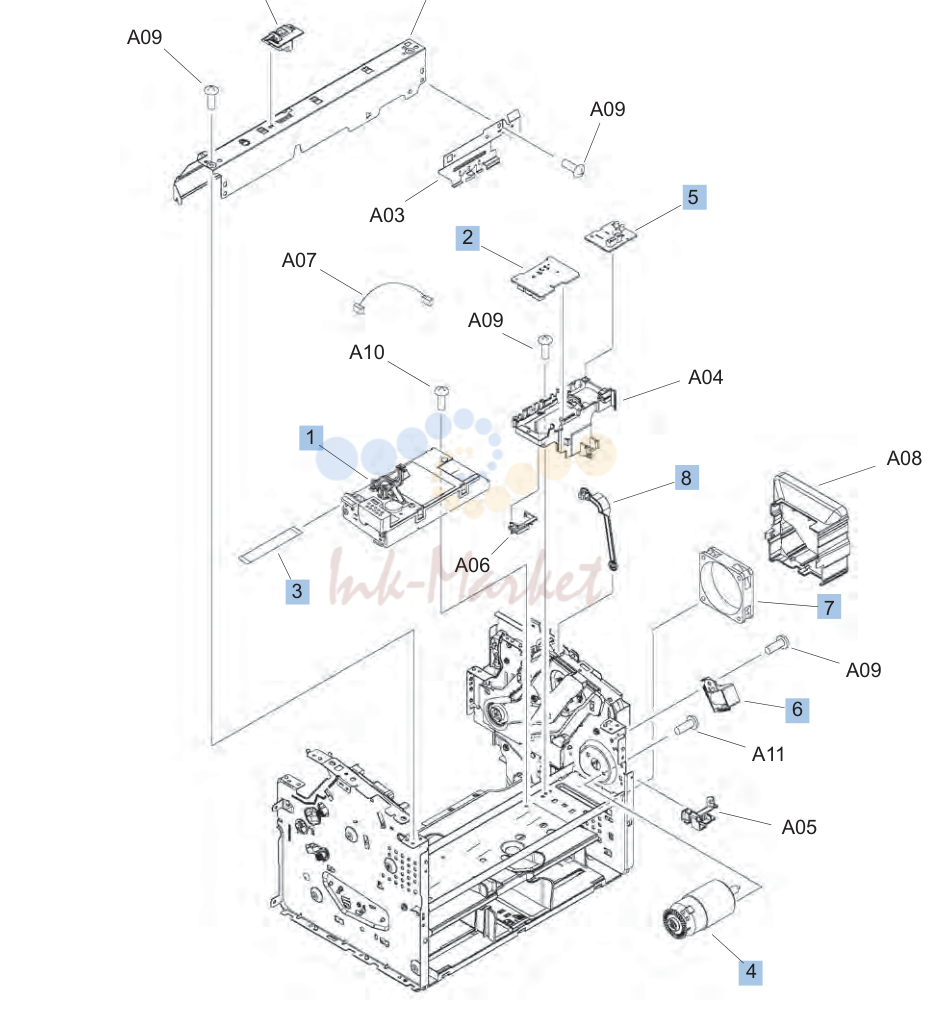

5. Internal assemblies (3 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM1-7560-000CN запросить цену → | Laser scanner assembly | |
| 2 | RM1-7633-000CN запросить цену → | Motor PCA | |
| 3 | RM1-7739-000CN запросить цену → | Cable, flat | |
| 4 | RM1-7544-000CN запросить цену → | Motor, DC24V | |
| 5 | RM1-7620-000CN запросить цену → | Duplex PCA | |
| 6 | RK2-0420-000CN запросить цену → | Solenoid, duplex | |
| 7 | RK2-3438-000CN запросить цену → | Fan | |
| 8 | RC2-9514-000CN запросить цену → | Link, cartridge door |

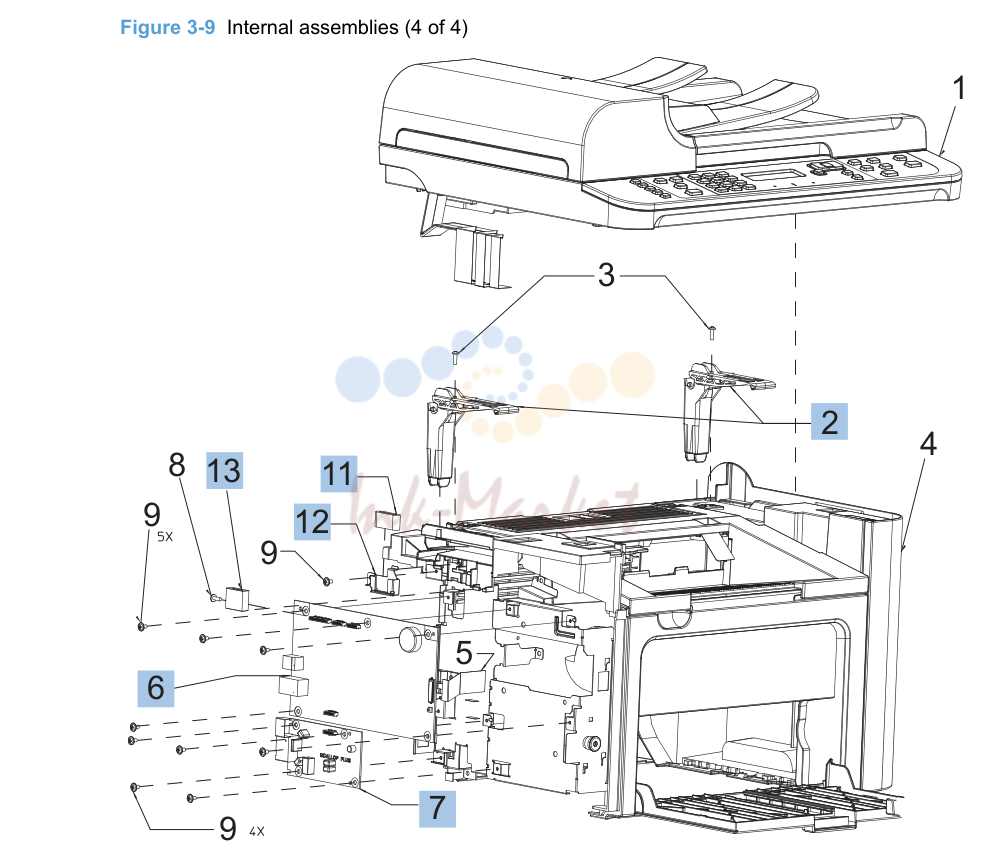

6. Internal assemblies (4 of 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | CE538-60135 ✓ в наличии | Hinge, scanner sub-assembly | |
| 5 | CE538-60134 запросить цену → | Cable, formatter FFC | |
| 6 | CE544-60001 ✓ в наличии | Formatter | |
| 7 | CE682-60001 запросить цену → | Fax Board-US | |
| 7 | CE683-60001 запросить цену → | Fax Board-EU | |
| 11 | 9170-2385 запросить цену → | Core-ferrite flat cable ROHS | |
| 12 | CB534-00010 запросить цену → | Clip, ferrite | |
| 13 | 9170-1821 запросить цену → | Core-ferrite rectangle EMI ROHS |

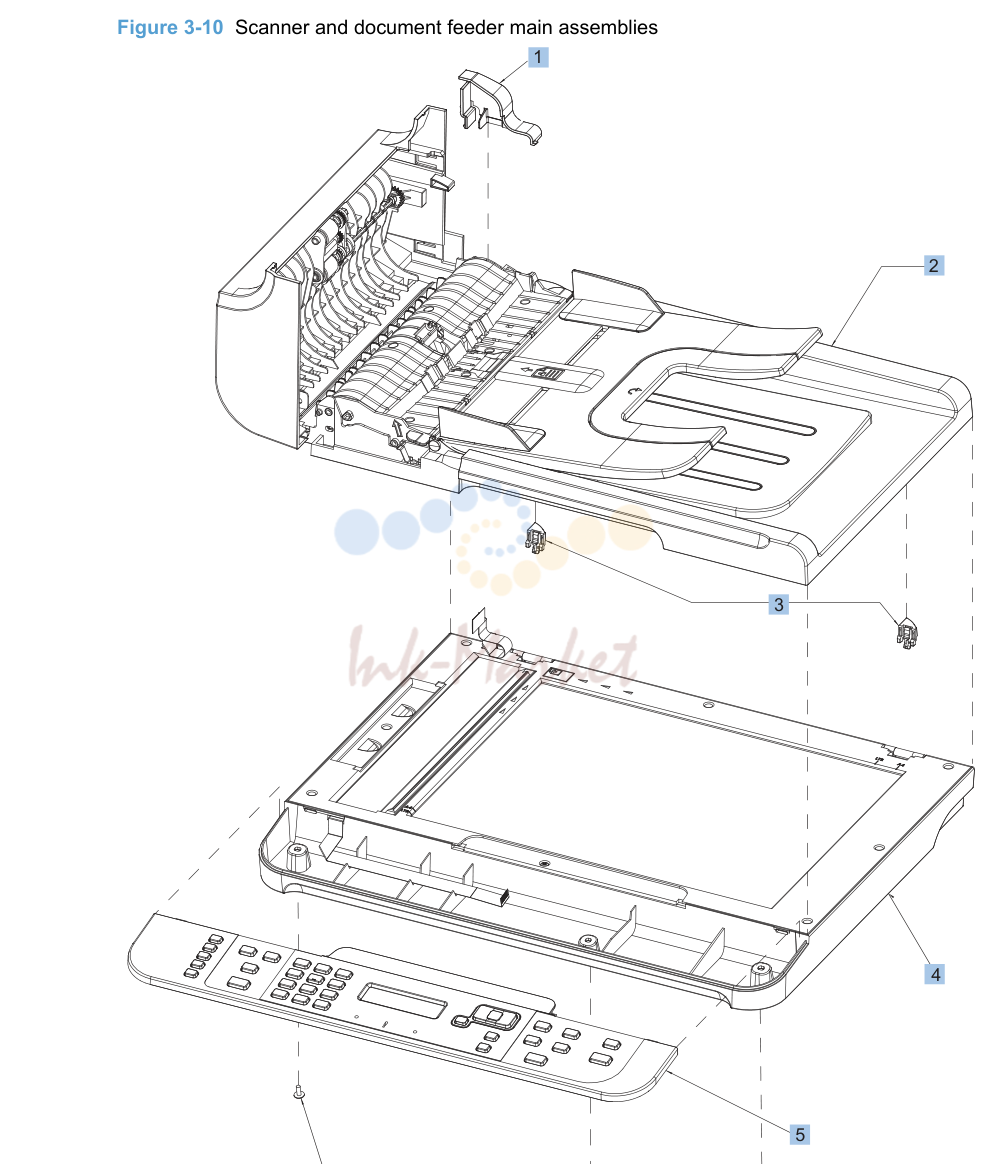

7. Scanner and document feeder (ADF) main assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CE538-40015 запросить цену → | Document feeder (ADF) motor cover | |
| 2 | CE538-60121 ✓ в наличии | Document feeder (ADF) assembly | |
| 3 | CE538-40031 ✓ в наличии | Solar lock, document feeder | |
| 4 | CE538-60118 ✓ в наличии | Scanner assembly | |
| 5 | CE539-60101 ✓ в наличии | Control panel assembly, Western | |
| 5 | CE539-60102 запросить цену → | Control panel assembly, Asian |

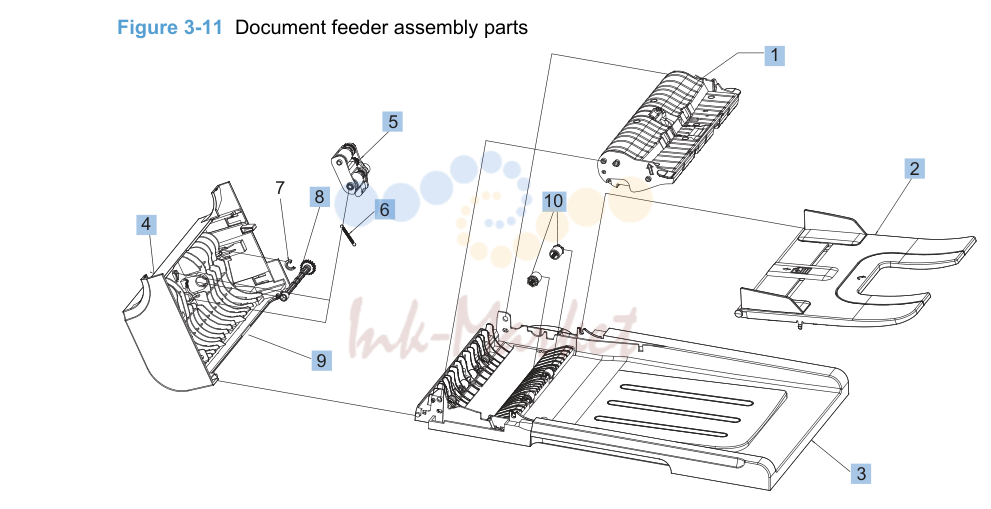

8. Document feeder internal components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | CE538-60122 ✓ в наличии | Document feeder (ADF) core assembly | |
| 2 | CE538-60127 ✓ в наличии | Document feeder (ADF) input tray | |
| 3 | CE538-60126 запросить цену → | Document feeder (ADF) base | |
| 4 | CE538-40009 запросить цену → | Document feeder (ADF) cover, outer | |
| 5 | CE538-60137 ✓ в наличии | Document feeder (ADF) pick arm assembly | |
| 6 | Spring, document feeder (ADF) extension (pre-pick) Q7400-00011 | ||
| 8 | Shaft, document feeder (ADF) pick extension Q7400-40047 | ||
| 9 | CE538-40008 запросить цену → | Document feeder (ADF) cover, inner | |
| 10 | Roller assembly, document feeder (ADF) post-scan pinch Q7400-60153 |
