Hewlett Packard LJ2820series — каталог запчастей со схемами

Содержание

1. Automatic document feeder and scanner assembly
2. Assembly locations (1 of 2)
3. Assembly locations (2 of 2)
4. Covers
5. Internal assemblies
6. Figure 7-6 Internal components (1 of 2)
7. Figure 7-7 Internal components (2 of 2)
8. Figure 7-8 Rear frame assembly
9. Figure 7-9 Middle frame assembly

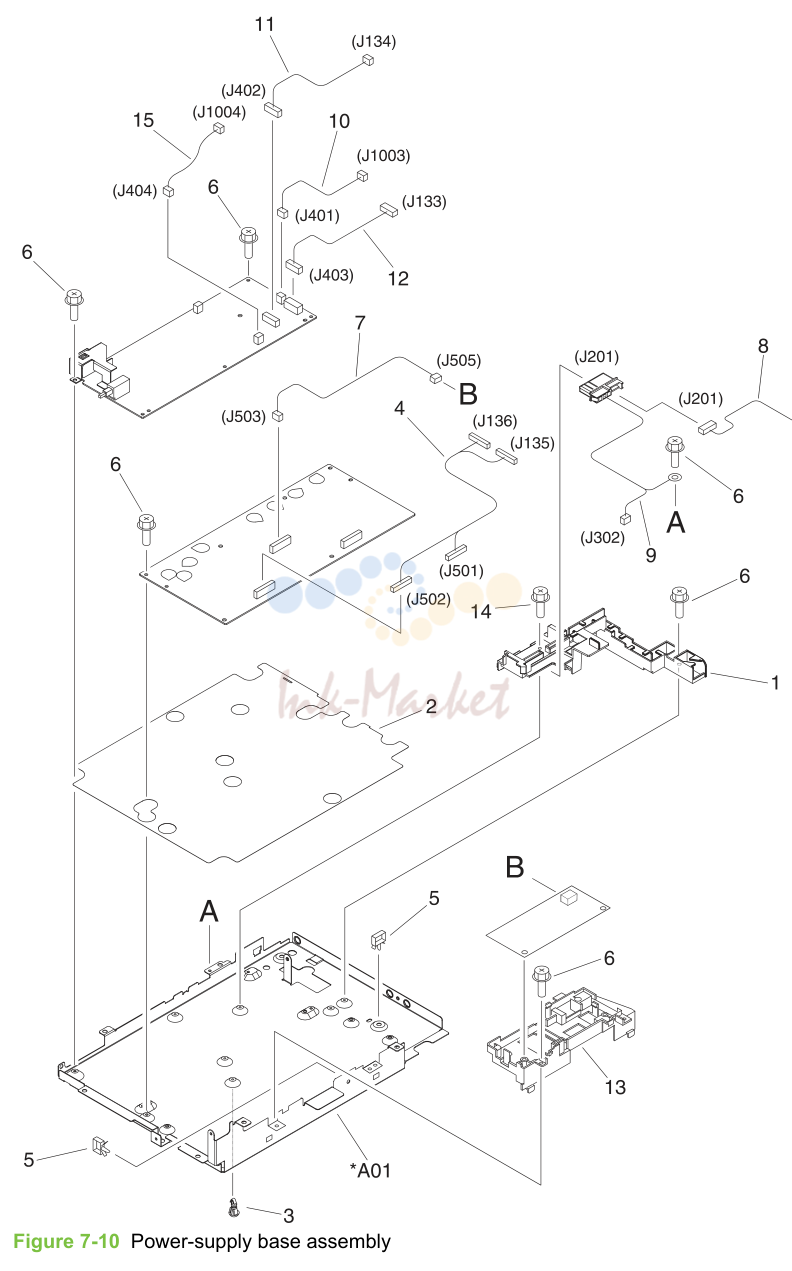

10. Figure 7-10 Power-supply base assembly

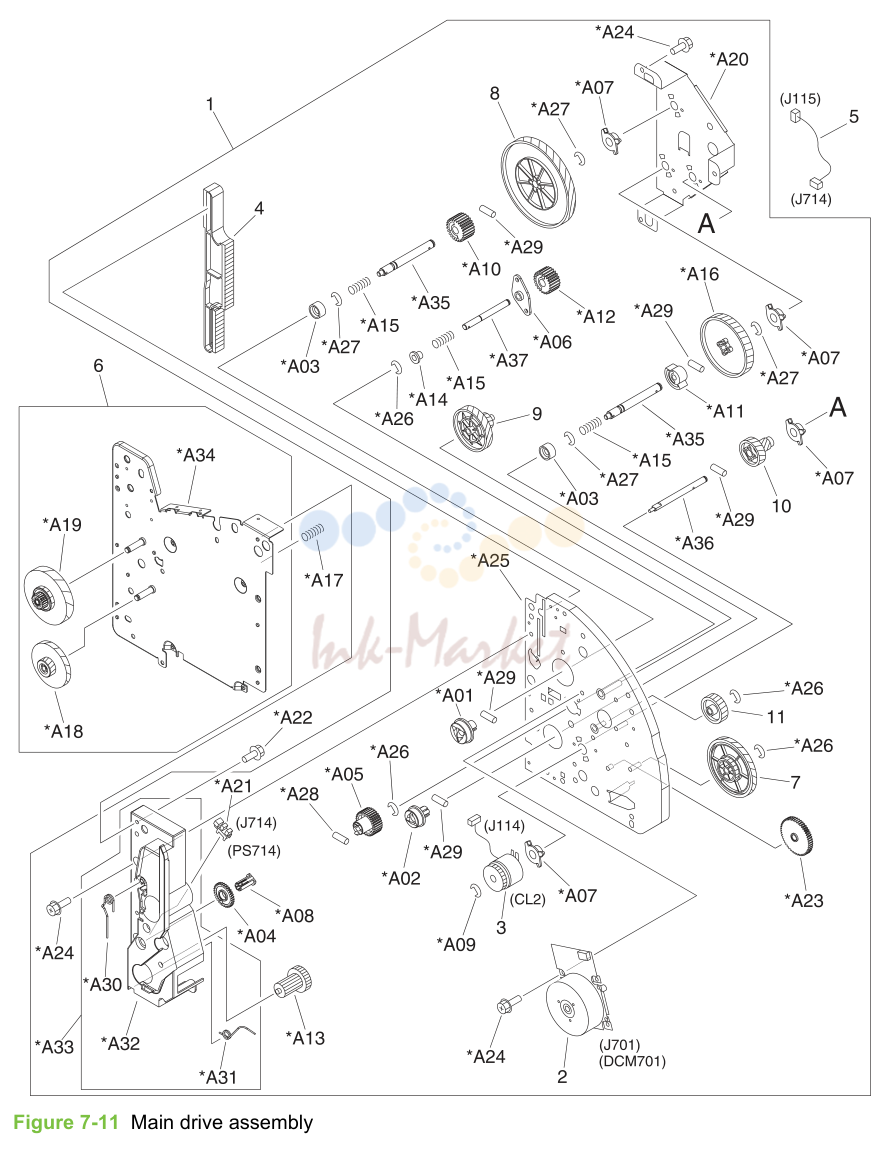

11. Figure 7-11 Main drive assembly

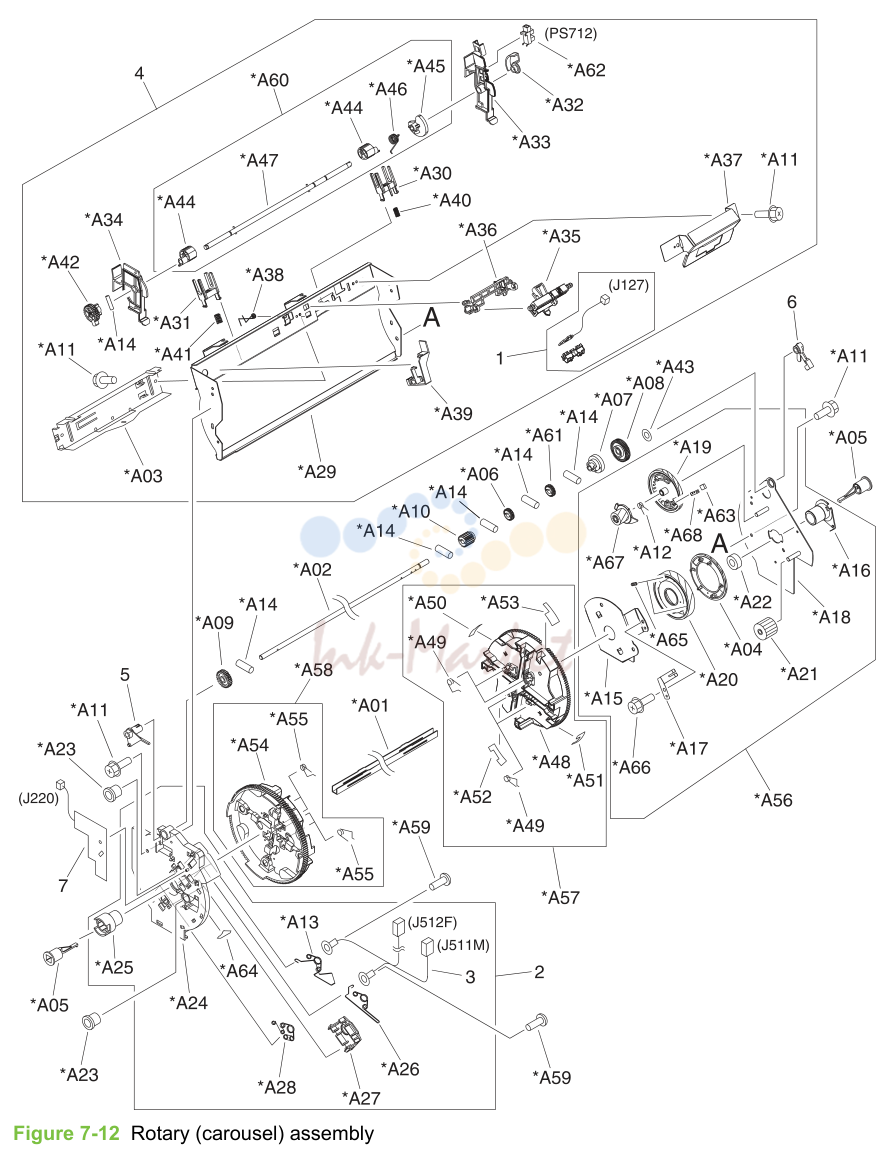

12. Figure 7-12 Rotary (carousel) assembly

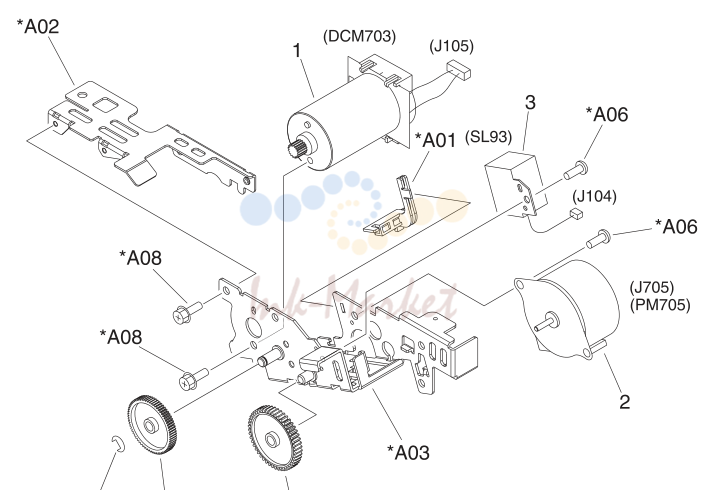

13. Figure 7-13 Rotary-drive assembly

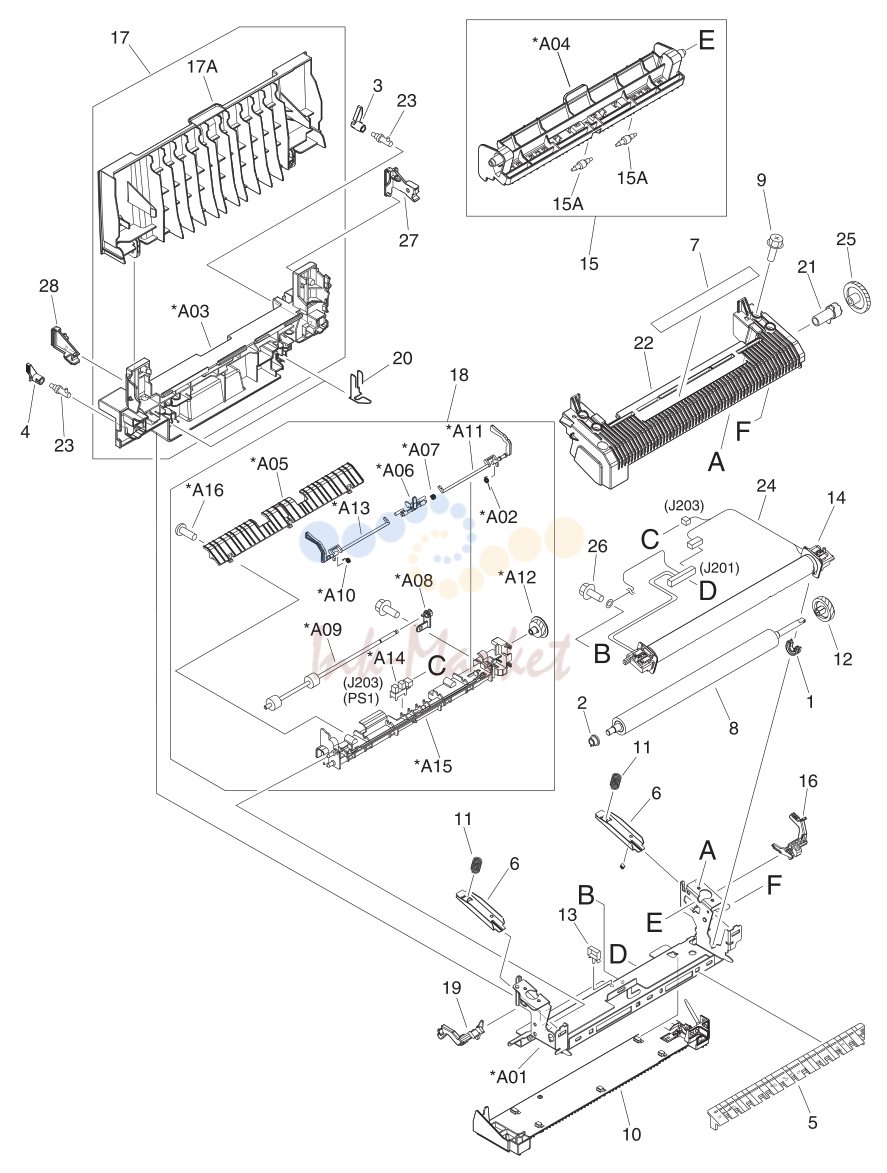

14. Figure 7-14 Fuser assembly

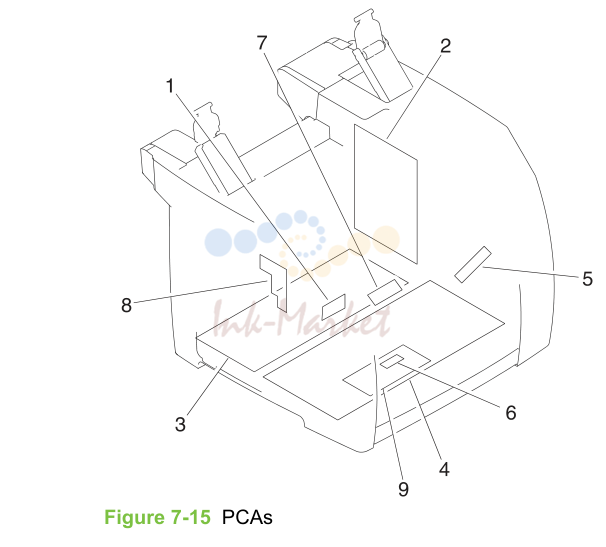

15. Printed circuit assemblies (PCAs)

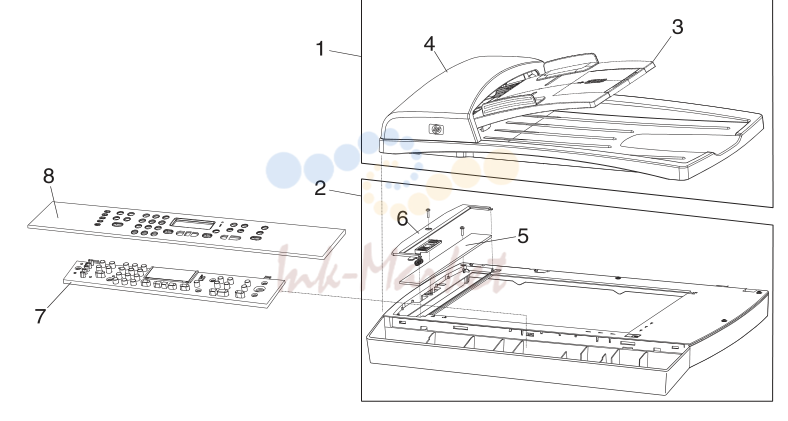

1. Automatic document feeder and scanner assembly

№	Артикул	Альт. артикул	Описание
1			ADF assembly Q3948-60189CN
2			Scanning assembly Q3948-60191CN
3			ADF input tray Q3948-60145CN
4			ADF cover Q3948-40007CN
5			ADF scanning window C7296-00014CN
6			ADF scanning window frame Q1636-40037CN
7			Control panel, copy (HP Color LaserJet 2820 all-in-one) Q3948-60111CN
7			Control panel, fax (HP Color LaserJet 2830 all-in-one and Q3949-60134CN
8			Control-panel bezel, copy, English Q3948-60136CN
8			Control-panel bezel, fax, English Q3950-60101CN
8			Control-panel bezel, copy, French Q3948-60149CN
8			Control-panel bezel, fax, French Q3950-60105CN
8			Control-panel bezel, copy, German Q3948-60148CN
8			Control-panel bezel, fax, German Q3950-60104CN
8			Control-panel bezel, copy, Italian Q3948-60151CN
8			Control-panel bezel, fax, Italian Q3950-60107CN
8			Control-panel bezel, copy, Spanish Q3948-60146CN
8			Control-panel bezel, fax, Spanish Q3950-60102CN
8			Control-panel bezel, copy, Arabic Q3948-60164CN
8			Control-panel bezel, fax, Arabic Q3950-60120CN
8			Control-panel bezel, copy, Danish Q3948-60155CN
8			Control-panel bezel, fax, Danish Q3950-60111CN
8			Control-panel bezel, copy, Dutch Q3948-60150CN
8			Control-panel bezel, fax, Dutch Q3950-60106CN
8			Control-panel bezel, copy, Finnish Q3948-60154CN
8			Control-panel bezel, fax, Finnish Q3950-60110CN
340			Chapter 7 Parts and diagrams ENWW
8			Control-panel bezel, copy, Hebrew Q3948-60163CN
8			Control-panel bezel, fax, Hebrew Q3950-60119CN
8			Control-panel bezel, copy, Norwegian Q3948-60153CN
8			Control-panel bezel, fax, Norwegian Q3950-60109CN
8			Control-panel bezel, copy, Portuguese Q3948-60147CN
8			Control-panel bezel, fax, Portuguese Q3950-60103CN
8			Control-panel bezel, copy, Swedish Q3950-60108CN
8			Control-panel bezel, fax, Swedish Q3948-60152CN
8			Control-panel bezel, copy, Czech Q3948-60157CN
8			Control-panel bezel, fax, Czech Q3950-60113CN
8			Control-panel bezel, copy, Hungarian Q3948-60158CN
8			Control-panel bezel, fax, Hungarian Q3950-60114CN
8			Control-panel bezel, copy, Polish Q3948-60159CN
8			Control-panel bezel, fax, Polish Q3950-60115CN
8			Control-panel bezel, copy, Russian Q3948-60156CN
8			Control-panel bezel, fax, Russian Q3950-60112CN
8			Control-panel bezel, copy, Slovak Q3948-60160CN
8			Control-panel bezel, fax, Slovak Q3950-60116CN
8			Control-panel bezel, copy, Turkish Q3948-60161CN
8			Control-panel bezel, fax, Turkish Q3950-60117CN
8			Control-panel bezel, copy, Korean Q3948-60166CN
8			Control-panel bezel, fax, Korean Q3950-60122CN
8			Control-panel bezel, copy, simplified Chinese Q3948-60167CN
8			Control-panel bezel, fax, simplified Chinese Q3950-60123CN
8			Control-panel bezel, copy, traditional Chinese Q3948-60165CN
8			Control-panel bezel, fax, traditional Chinese Q3950-60121CN
8			Control-panel bezel, copy, Thai Q3948-60168CN
8			Control-panel bezel, fax, Thai Q3950-60124CN
8			Control-panel bezel, copy, Vietnamese Q3948-60169CN
8			Control-panel bezel, fax, Vietnamese Q3950-60125CN

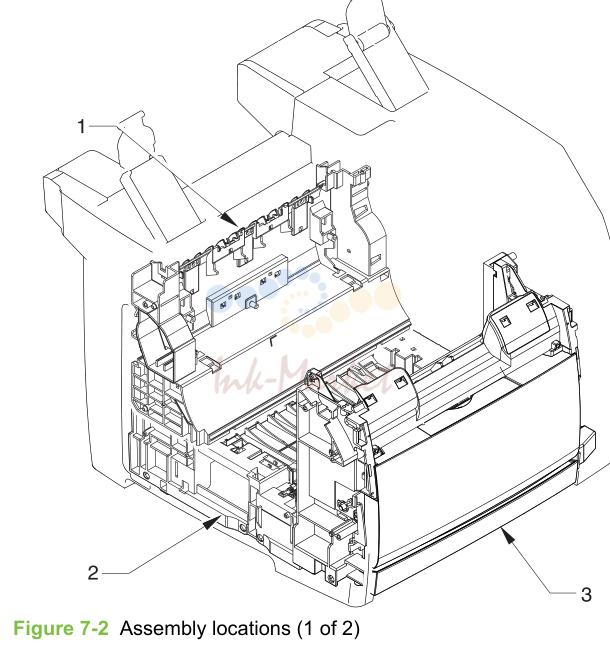

2. Assembly locations (1 of 2)

№	Артикул	Альт. артикул	Описание
1			Rear frame assembly See Covers
2			Middle frame assembly See Middle frame assembly
3			Front frame assembly See Front frame assembly

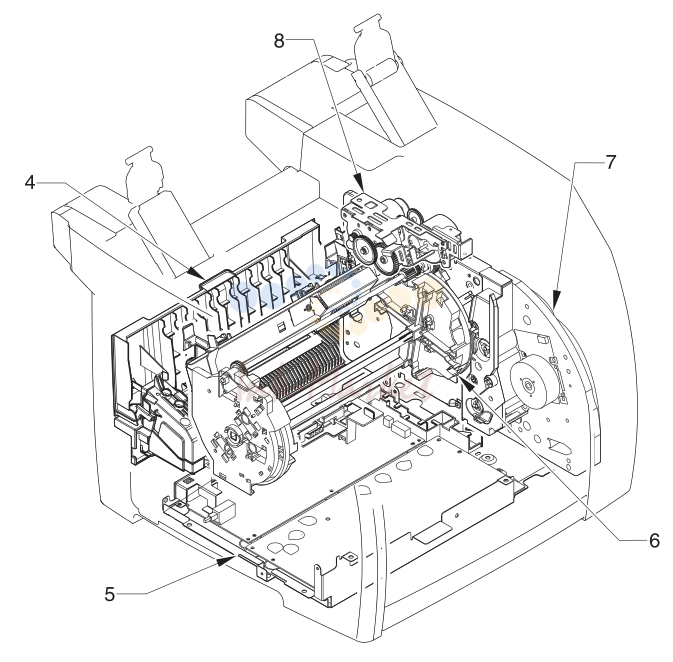

3. Assembly locations (2 of 2)

№	Артикул	Описание
4	RG5-7602-000CN запросить цену →	Fuser, 110-127 V
4	RG5-7603-000CN запросить цену →	Fuser, 220-240 V
1		Power-supply base assembly See Power-supply base
1	RG5-7587-000CN запросить цену →	Rotary assembly
1	RG5-7579-000CN запросить цену →	Main drive assembly
1	RG5-7592-000CN запросить цену →	Rotary drive assembly

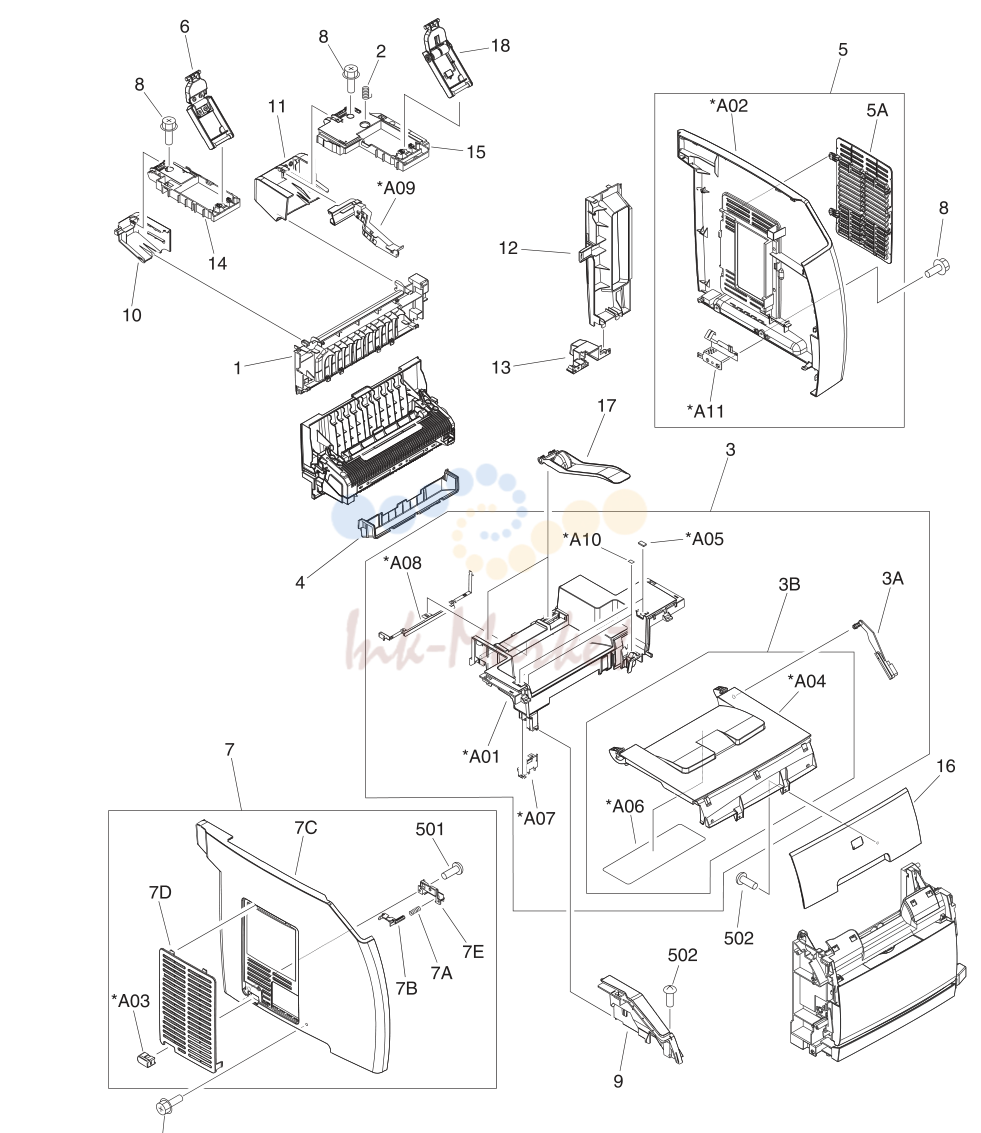

4. Covers

№	Артикул	Описание
1	RB3-1130-000CN запросить цену →	Cover, rear
2	RS6-2772-000CN запросить цену →	Spring, torsion
3	RG5-7597-000CN запросить цену →	Cover, top (assembly)
4	RB3-1136-000CN запросить цену →	Cover, face-down
5	RG5-7599-000CN запросить цену →	Right cover assembly
6	RG5-7645-000CN запросить цену →	Link unit, left
7	RG5-7598-000CN запросить цену →	Left cover assembly
8	XA9-1291-000CN запросить цену →	Screw, RS, M3x
9	RB3-1126-000CN запросить цену →	Cover, left upper
10	RB3-1131-000CN запросить цену →	Cover, left rear
11	RB3-1132-000CN запросить цену →	Cover, right rear
12	RB3-1137-000CN запросить цену →	Cover, I/O
13	RB3-1147-000CN запросить цену →	Foot, fall prevention
14	RB3-1154-000CN запросить цену →	Mount, left link
15	RB3-1158-000CN запросить цену →	Mount, right link
16	RB3-1125-000CN запросить цену →	Cover, front
17	RB3-1083-000CN запросить цену →	Arm, face-down
18	RG5-7630-000CN запросить цену →	Link unit, right
501	XB4-5300-809CN запросить цену →	Screw, P, M3x
502	XB4-7401-005CN запросить цену →	Screw, tapping, truss head, M4X

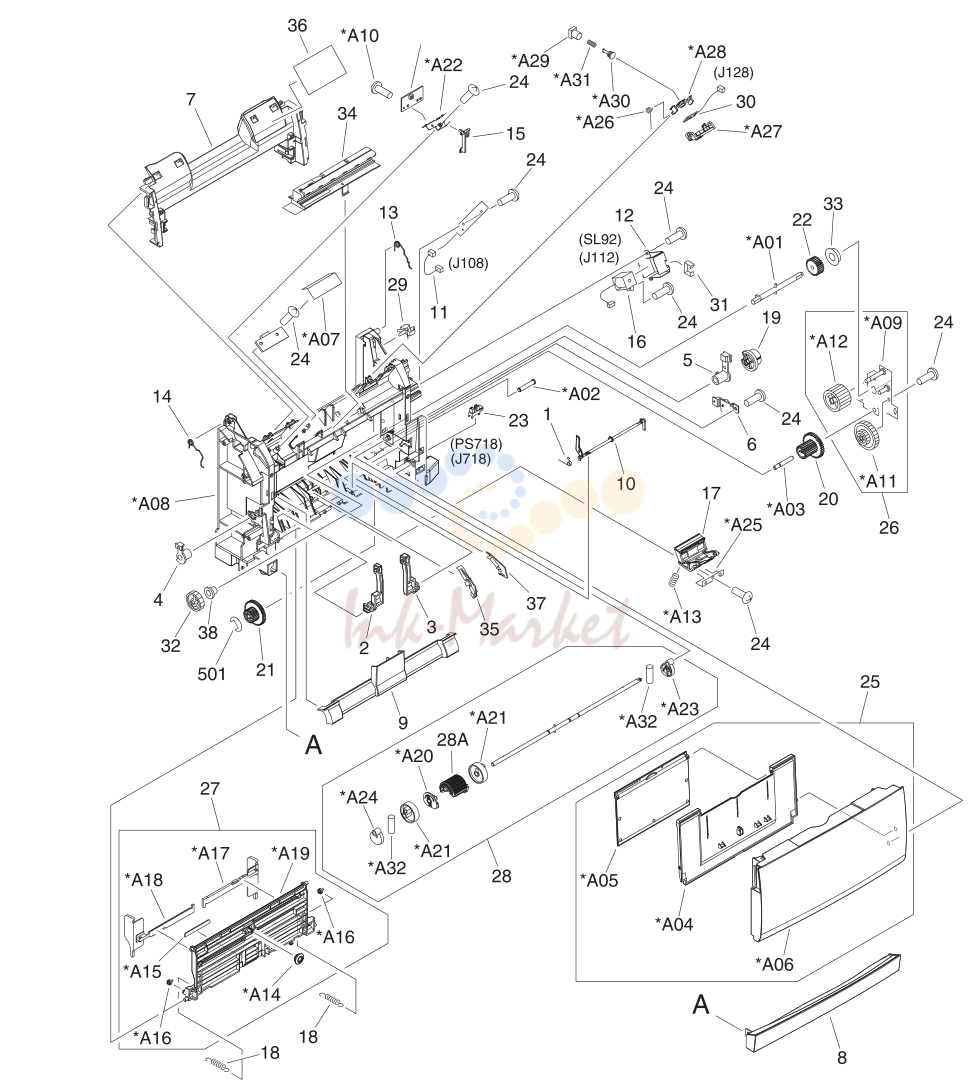

5. Internal assemblies

№	Артикул	Описание
1	RB2-9952-000CN запросить цену →	Spring, torsion
2	RB9-0890-000CN запросить цену →	Hinge, multipurpose, right
3	RB9-0889-000CN запросить цену →	Hinge, multipurpose, left
4	RB2-3043-000CN запросить цену →	Bushing, left
5	RB2-3044-000CN запросить цену →	Bushing, right
6	RB2-6248-000CN запросить цену →	Damper assembly
7	RB3-1134-000CN запросить цену →	Cover, multipurpose, upper
8	RB3-1135-000CN запросить цену →	Cover, multipurpose, lower
9	RB3-0104-000CN запросить цену →	Cover, multipurpose, roller
10	RB3-0111-000CN запросить цену →	Flag, multipurpose sensor
11	RG5-7624-000CN запросить цену →	Cable, waste toner
12	RB3-0120-000CN запросить цену →	Cover, MP. gauss blocking
13	RB3-0121-000CN запросить цену →	Spring, torsion
14	RB3-0122-000CN запросить цену →	Spring, torsion
15	RB3-0135-000CN запросить цену →	Flag, test print switch
16	RH7-5383-000CN запросить цену →	Solenoid
17	RF5-4012-000CN запросить цену →	Pad, paper separation
18	RS6-2030-000CN запросить цену →	Spring, tension
19	RS7-0418-000CN запросить цену →	Gear, 26T
20	RS7-0424-000CN запросить цену →	Gear, 20T/40T
21	RS7-0426-000CN запросить цену →	Gear, 26T/50T
22	RS7-0429-000CN запросить цену →	Gear, 26T
23	WG8-5593-000CN запросить цену →	Photo interrupter TLP1
24	XB4-7401-005CN запросить цену →	Screw, tapping, truss head, M4X
25	RG5-7601-000CN запросить цену →	Multipurpose cover assembly
26	RG5-6938-000CN запросить цену →	Gear assembly
27	RG5-7584-000CN запросить цену →	Multipurpose inner plate assembly
28	RG5-6952-000CN запросить цену →	Multipurpose paper pickup roller assembly
29	WT2-5700-000CN запросить цену →	Clamp, cable
30	RG5-7131-000CN запросить цену →	Tag contact PCA
31	WT2-5056-000CN запросить цену →	Clip, cable
32	RS7-0425-000CN запросить цену →	Gear, 30T
33	RS5-1635-000CN запросить цену →	Bushing
34	RF5-4047-000CN запросить цену →	Pad, light-blocking
35	RB2-9954-000CN запросить цену →	Guide, paper feed, left
36	RS6-8687-000CN запросить цену →	Label, image cartridge
37	RB2-9955-000CN запросить цену →	Guide, paper feed, right
38	RS5-1638-000CN запросить цену →	Bushing
501	XD2-1100-502CN запросить цену →	Ring, E
352		Chapter 7 Parts and diagrams ENWW

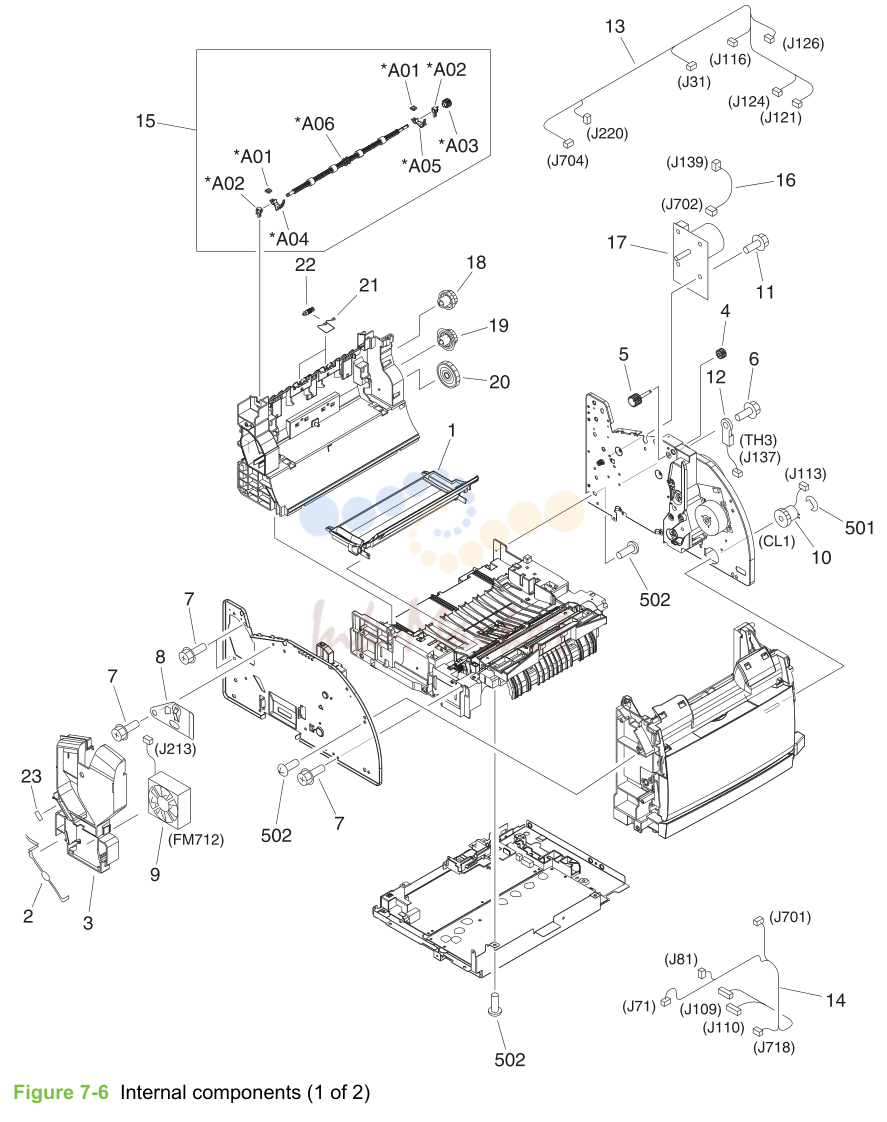

6. Figure 7-6 Internal components (1 of 2)

№	Артикул	Описание
1	RB3-0019-000CN запросить цену →	Tray, toner
2	RB2-9932-000CN запросить цену →	Guard, fan shield
3	RB9-0901-000CN запросить цену →	Duct, fan
4	RB3-0091-000CN запросить цену →	Gear, 18T
5	RB3-0092-000CN запросить цену →	Gear, 15T
6	XA9-1449-000CN запросить цену →	Screw, RS, M3x
7	XA9-1495-000CN запросить цену →	Screw, RS, M3x
8	RB3-1113-000CN запросить цену →	Plate, swing shaft grounding
9	RH7-1630-000CN запросить цену →	Fan
10	RH7-5389-000CN запросить цену →	Clutch, electromagnetic
11	XA9-1501-000CN запросить цену →	Screw, RS, M3x
12	RH7-7159-000CN запросить цену →	Sleeve thermistor unit
13	RG5-7160-000CN запросить цену →	Cable, upper
14	RG5-7145-000CN запросить цену →	Cable, front frame
15	RG5-7637-000CN запросить цену →	Upper face-down roller assembly,
16	RG5-7620-000CN запросить цену →	Cable, fuser motor
17	RH7-1628-000CN запросить цену →	Motor, DC
18	RS7-0435-000CN запросить цену →	Gear, 32T/37T
19	RS7-0436-000CN запросить цену →	Gear, 37T/43T
20	RS7-0437-000CN запросить цену →	Gear, 51T
21	RB2-9905-000CN запросить цену →	Spring, torsion
22	RF5-4068-000CN запросить цену →	Roller, face-down, upper
23	RS6-8668-000CN запросить цену →	Label, high voltage caution
501	XD2-1100-322CN запросить цену →	E-ring
502	XB4-7401-005CN запросить цену →	Screw, tapping, truss head, M4x

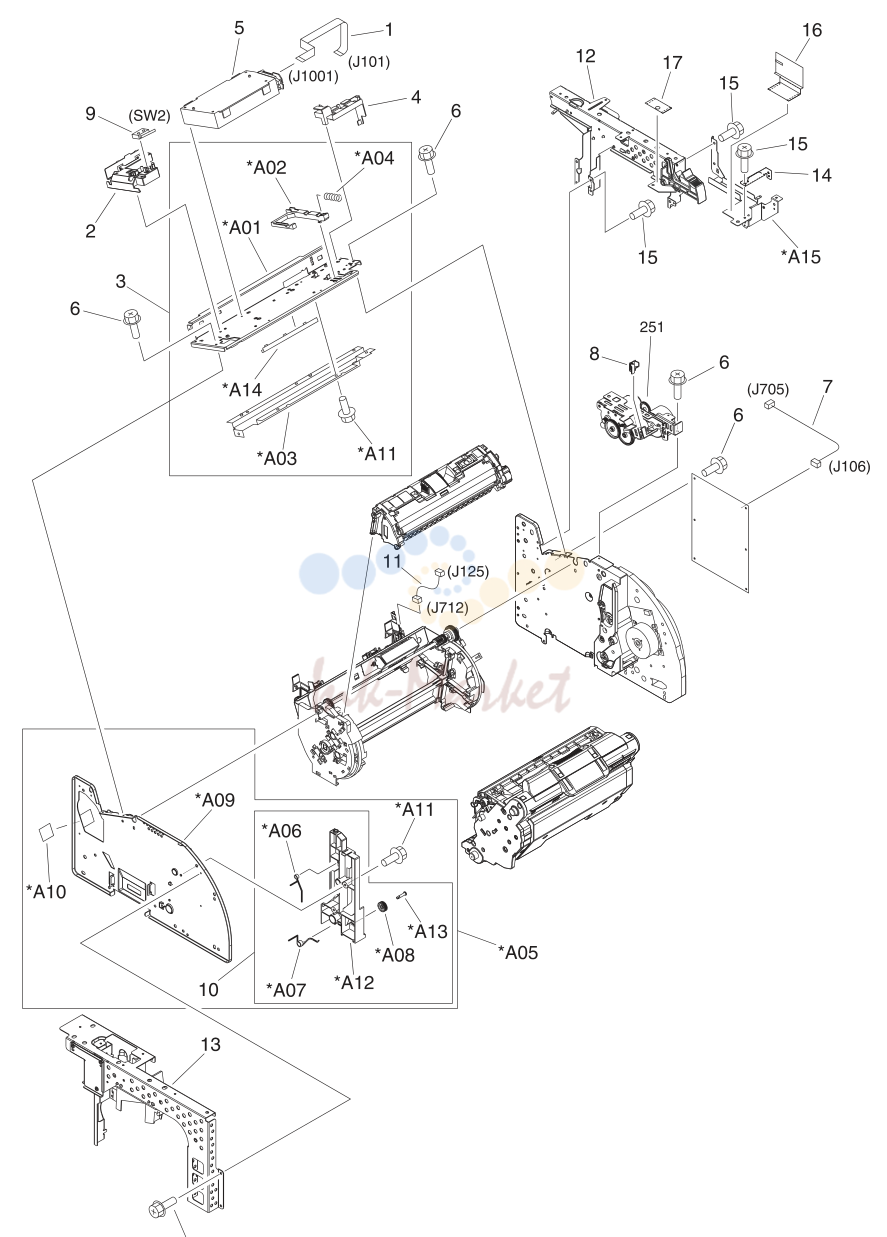

7. Figure 7-7 Internal components (2 of 2)

№	Артикул	Описание
1	RH2-5524-000CN запросить цену →	Flat cable, laser
2	RB3-0023-000CN запросить цену →	Holder, interlock switch
3	RG5-6907-000CN запросить цену →	Scanner crossmember assembly
4	RB2-9903-000CN запросить цену →	Cable guide
5	RG5-6890-000CN запросить цену →	Laser/scanner
6	XA9-0849-000CN запросить цену →	Screw, RS, M3x
7	RG5-7114-000CN запросить цену →	Cable, motor
8	RB2-9852-000CN запросить цену →	Guide, rotary release
9	RH7-6051-000CN запросить цену →	Microswitch
10	RG5-6935-000CN запросить цену →	Left cartridge guide assembly
11	RG5-7117-000CN запросить цену →	Cable, sensor
12	RG5-7631-000CN запросить цену →	Right support assembly
13	RG5-7632-000CN запросить цену →	Left support assembly
14	RB2-9976-000CN запросить цену →	Plate, photo card crossmember
15	XA9-1495-000CN запросить цену →	Screw, RS, M3x
16	RB3-1379-000CN запросить цену →	Sheet, protective, A
17	RB3-1380-000CN запросить цену →	Sheet, protective, B

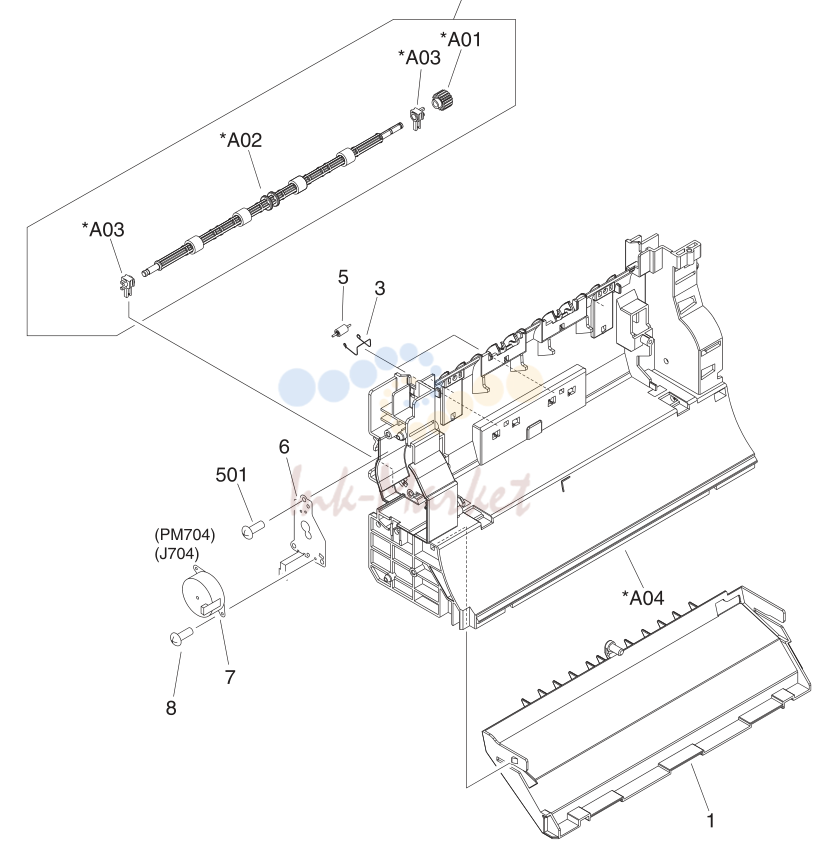

8. Figure 7-8 Rear frame assembly

№	Артикул	Описание
1	RB2-9904-000CN запросить цену →	Duct, fuser
2	RG5-7595-000CN запросить цену →	Lower face-down roller assembly
3	RB3-1065-000CN запросить цену →	Spring, torsion
4	XA9-0849-000CN запросить цену →	Screw, RS, M3x
5	RB2-9909-000CN запросить цену →	Roller, face-down, lower
6	RB2-9916-000CN запросить цену →	Cover, pressure motor
7	RH7-1629-000CN запросить цену →	Motor, DC, 24 V
501	XB4-7401-005CN запросить цену →	Screw, tapping, truss head, M4x

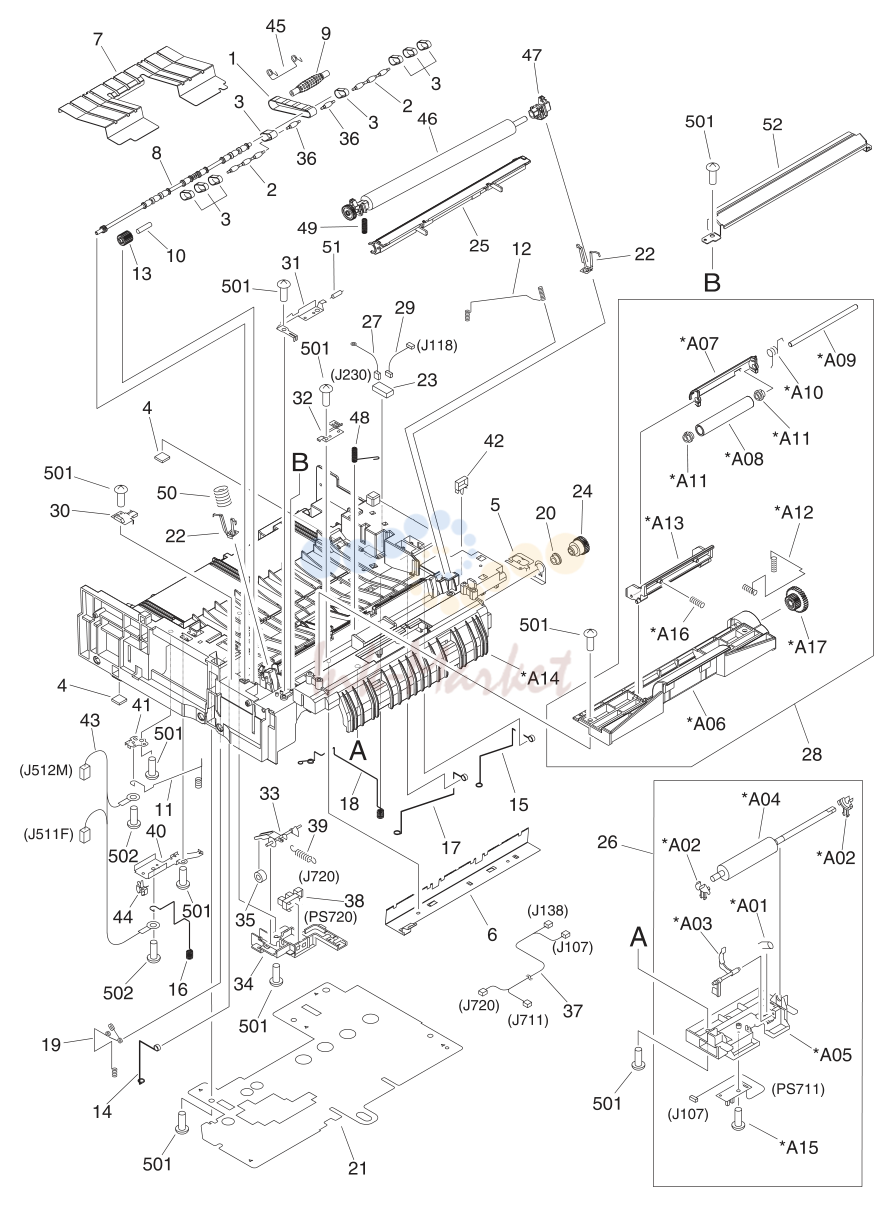

9. Figure 7-9 Middle frame assembly

№	Артикул	Описание
1	RB1-8668-030CN запросить цену →	Timing belt
2	RB3-0061-000CN запросить цену →	Pulley
3	RB3-0063-000CN запросить цену →	Paper feed belt
4	RB2-6297-000CN запросить цену →	Rubber foot
5	RB3-0286-000CN запросить цену →	Roller grounding plate
6	RB3-0009-000CN запросить цену →	Static charge eliminator plate
7	RB3-0010-000CN запросить цену →	Paper feed plate
8	RB3-0011-000CN запросить цену →	Shaft, feed drive
9	RB3-0012-000CN запросить цену →	Roller, belt
10	RB3-0060-000CN запросить цену →	Shaft, idler gear
11	RB3-0045-000CN запросить цену →	Spring, torsion
12	RB3-0016-000CN запросить цену →	Spring, torsion
13	RB3-0022-000CN запросить цену →	Gear, 23T
14	RB3-0042-000CN запросить цену →	Spring, torsion
15	RB3-0043-000CN запросить цену →	Spring, torsion
16	RB3-0044-000CN запросить цену →	Spring, torsion
17	RB3-0046-000CN запросить цену →	Spring, torsion
18	RB3-0047-000CN запросить цену →	Spring, torsion
19	RB3-0048-000CN запросить цену →	Spring, torsion
20	RS5-1637-000CN запросить цену →	Bushing
21	RB3-1110-000CN запросить цену →	Insulating sheet
22	RB3-0057-000CN запросить цену →	Transfer slide plate
23	WS1-6336-000CN запросить цену →	Drawer connector
24	RS7-0428-000CN запросить цену →	Gear, 30T
25	RF5-4065-000CN запросить цену →	Entrance guide assembly
26	RG5-6939-000CN запросить цену →	Registration roller assembly
27	RG5-7123-000CN запросить цену →	Cable, grounding
28	RG5-6940-000CN запросить цену →	Registration shutter assembly
29	RG5-7122-000CN запросить цену →	Cable, interface
30	RB3-0052-000CN запросить цену →	Cover, gear
31	RB3-0065-000CN запросить цену →	Grounding spring
32	RB3-0066-000CN запросить цену →	Grounding spring
33	RB2-9925-000CN запросить цену →	Sensor flag arm
34	RB2-9924-000CN запросить цену →	Holder, transfer sensor
35	RB2-7195-000CN запросить цену →	Roller, transfer sensor
36	RB3-0067-000CN запросить цену →	Pulley
37	RG5-7128-000CN запросить цену →	Paper sensor cable
38	WG8-5593-000CN запросить цену →	Photo interrupter TLP1
39	RS6-2766-000CN запросить цену →	Spring, tension
40	RB2-9850-000CN запросить цену →	Mount, terminal
41	RB2-9851-000CN запросить цену →	Mount, antenna contact
42	WT2-5610-000CN запросить цену →	Clip, cable
43	RG5-7130-000CN запросить цену →	Cable, high-voltage transformer
44	WT2-5700-000CN запросить цену →	Clamp, cable
45	RB2-9999-000CN запросить цену →	Spring, torsion
46	RF5-4067-000CN запросить цену →	Roller, transfer
47	RB3-1094-000CN запросить цену →	Bushing
48	RB3-1091-000CN запросить цену →	Spring, compression
49	RB3-1092-000CN запросить цену →	Spring, compression
50	RB3-0015-000CN запросить цену →	Spring, compression
51	RH5-3169-000CN запросить цену →	Resistor, 500MOHM, 0.3W
52	RB3-1088-000CN запросить цену →	Guide, transfer inlet
501	XB4-7401-005CN запросить цену →	Screw, tapping, truss head, M4x
502	XB2-4300-605CN запросить цену →	Screw, w/washer, M3x
362		Chapter 7 Parts and diagrams ENWW

10. Figure 7-10 Power-supply base assembly

№	Артикул	Описание
1	RB3-0006-000CN запросить цену →	Holder, fuser connector
2	RB3-0007-000CN запросить цену →	Insulating sheet
3	VT2-0012-005CN запросить цену →	Support, high-voltage PCA
4	RG5-7146-000CN запросить цену →	Cable, high-voltage transformer
5	WT2-5737-000CN запросить цену →	Clip, cable
6	XA9-1449-000CN запросить цену →	Screw, RS, M3x
7	RG5-7126-000CN запросить цену →	Cable, sub-high-voltage transformer
8	RG5-7109-000CN запросить цену →	Cable, fuser connector, DC controller
9	RG5-7161-000CN запросить цену →	Cable, fuser, power
10	RG5-7106-000CN запросить цену →	Cable, video interface, power
11	RG5-7621-000CN запросить цену →	Cable, power (1)
12	RG5-7108-000CN запросить цену →	Cable, power (2)
13	RB3-0062-000CN запросить цену →	Holder, high-voltage
14	XA9-1500-000CN запросить цену →	Screw, S, M3x
15	RG5-7156-000CN запросить цену →	Cable, formatter

11. Figure 7-11 Main drive assembly

№	Артикул	Описание
1	RG5-7581-000CN запросить цену →	Right side plate front assembly
2	RF5-4063-000CN запросить цену →	Motor unit
3	RH7-5335-000CN запросить цену →	Clutch, electromagnetic
4	RB3-0090-000CN запросить цену →	Rack
5	RG5-7115-000CN запросить цену →	Cable, second, transfer sensor
6	RG5-7580-000CN запросить цену →	Right side plate rear assembly
7	RS7-0574-000CN запросить цену →	Gear, 32T/123T
8	RS7-0573-000CN запросить цену →	Gear, 186T
9	RS7-0572-000CN запросить цену →	Gear, 31T/90T
10	RS7-0571-000CN запросить цену →	Gear, 23T/54T
11	RS7-0570-000CN запросить цену →	Gear, 81T

12. Figure 7-12 Rotary (carousel) assembly

№	Артикул	Описание
1	RG5-7132-000CN запросить цену →	Tag contact assembly
2	RG5-6942-000CN запросить цену →	Rotary left side plate assembly
3	RG5-7129-000CN запросить цену →	Dev. rotary cable
4	RG5-7589-000CN запросить цену →	Rotary pressure assembly
5	RB2-9809-000CN запросить цену →	Busing, swing shaft, left
6	RB9-0879-000CN запросить цену →	Bushing, swing shaft, right
7	RG5-6964-000CN запросить цену →	Toner-sensor PCA

13. Figure 7-13 Rotary-drive assembly

№	Артикул	Описание
1	RH7-1651-000CN запросить цену →	Motor unit
2	RH7-1625-000CN запросить цену →	Motor (DC 24V)
3	RH7-5384-000CN запросить цену →	Solenoid

14. Figure 7-14 Fuser assembly

№	Артикул	Описание
1	RB3-1026-000CN запросить цену →	Bushing
2	RB3-1027-000CN запросить цену →	Bushing
3	RB3-0178-000CN запросить цену →	Lever, lock release, right
4	RB3-0179-000CN запросить цену →	Lever, lock release, left
5	RB3-0180-000CN запросить цену →	Guide, paper inlet
6	RB3-1024-000CN запросить цену →	Pressure plate
7	RU5-8125-000CN запросить цену →	High-temperature caution label
8	RB3-1034-000CN запросить цену →	Roller, pressure
9	XA9-1500-000CN запросить цену →	Screw, RS, M3x
10	RF5-4060-000CN запросить цену →	Base plate, fixing
11	RB3-1025-000CN запросить цену →	Spring, compression
12	RS7-0580-000CN запросить цену →	Gear, 30T
13	WT2-5700-000CN запросить цену →	Clamp, cable
14	RG5-7162-000CN запросить цену →	Fuser film assembly
14	RG5-7163-000CN запросить цену →	Fuser film assembly
15	RG5-7576-000CN запросить цену →	Separation upper guide assembly
16	RB3-1166-000CN запросить цену →	Lever, pressure-release, right
17	RG5-7604-000CN запросить цену →	Face-up cover assembly
18	RG5-7577-000CN запросить цену →	Separation lower guide assembly
19	RB3-1167-000CN запросить цену →	Lever, pressure-release, left
20	RB3-1150-000CN запросить цену →	Spring, grounding
21	RB3-1029-000CN запросить цену →	Holder, delivery idle gear shaft
22	RB3-1032-000CN запросить цену →	Cover, fuser, upper
23	RB2-4933-000CN запросить цену →	Shaft, lever
24	RG5-7154-000CN запросить цену →	Cable, fuser AC
24	RG5-7155-000CN запросить цену →	Cable, fuser AC
25	RS7-0582-000CN запросить цену →	Gear, 28T
26	XA9-1449-000CN запросить цену →	Screw, RS, M3x
27	RB2-9934-000CN запросить цену →	Spacer, right
28	RB2-9935-000CN запросить цену →	Spacer, left

15. Printed circuit assemblies (PCAs)

№	Артикул	Описание
1	RG5-7612-000CN запросить цену →	Top sensor PCA
2	RG5-7646-000CN запросить цену →	DC Controller PCA
3	RH3-2260-000CN запросить цену →	Low-voltage PCA, 110-127 V
3	RH3-2261-000CN запросить цену →	Low-voltage PCA, 220-240 V
4	RG5-7647-000CN запросить цену →	High-voltage transformer PCA
5	RG5-7648-000CN запросить цену →	Waste-toner sensor PCA
6	RG5-7613-000CN запросить цену →	Registration-sensor PCA
7	RH7-7158-000CN запросить цену →	Density-sensor PCA
8	RG5-7609-000CN запросить цену →	Toner-sensor PCA
9	RG5-7616-000CN запросить цену →	Sub-high-voltage transformer PCA
