Содержание
- 1. Assembly 1: Covers 1
- 2. Assembly 8: Media feed unit
- 3. Assembly 9: MPF feed unit assembly 1
- 4. Assembly 16: Duplex media inverter assembly
- 5. Assembly 19: Printhead assembly
- 6. Assembly 29: Electrical 1

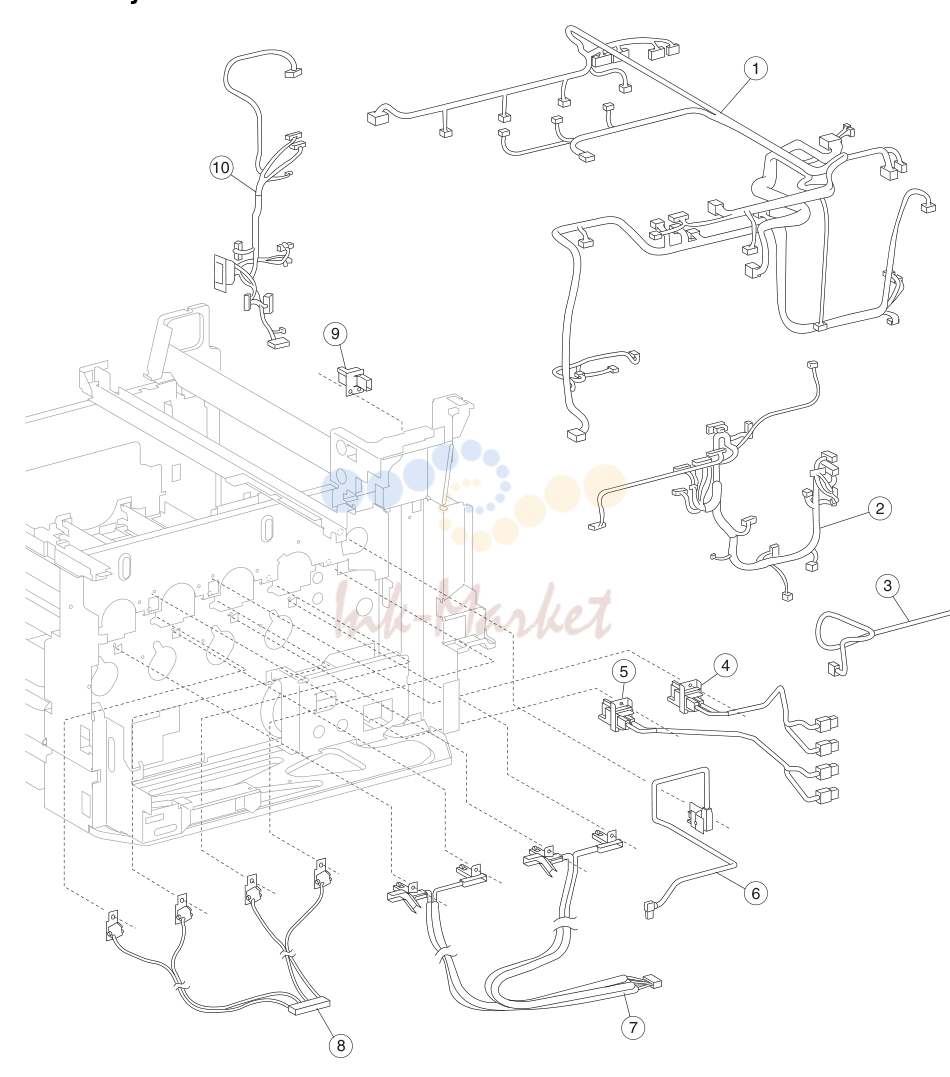

- 7. Assembly 31: Electrical 3

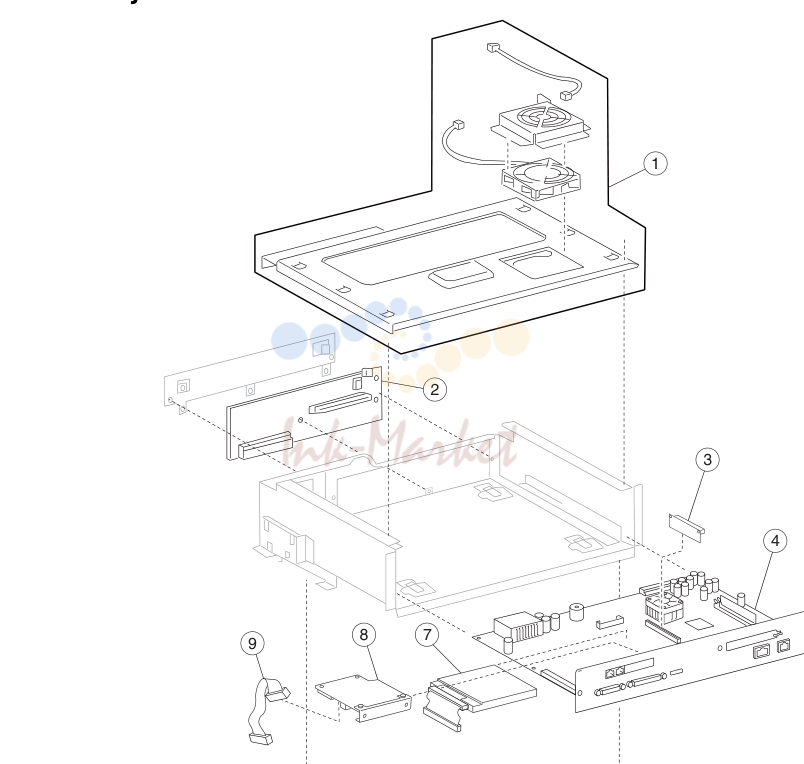

- 8. Assembly 32: Electrical 4

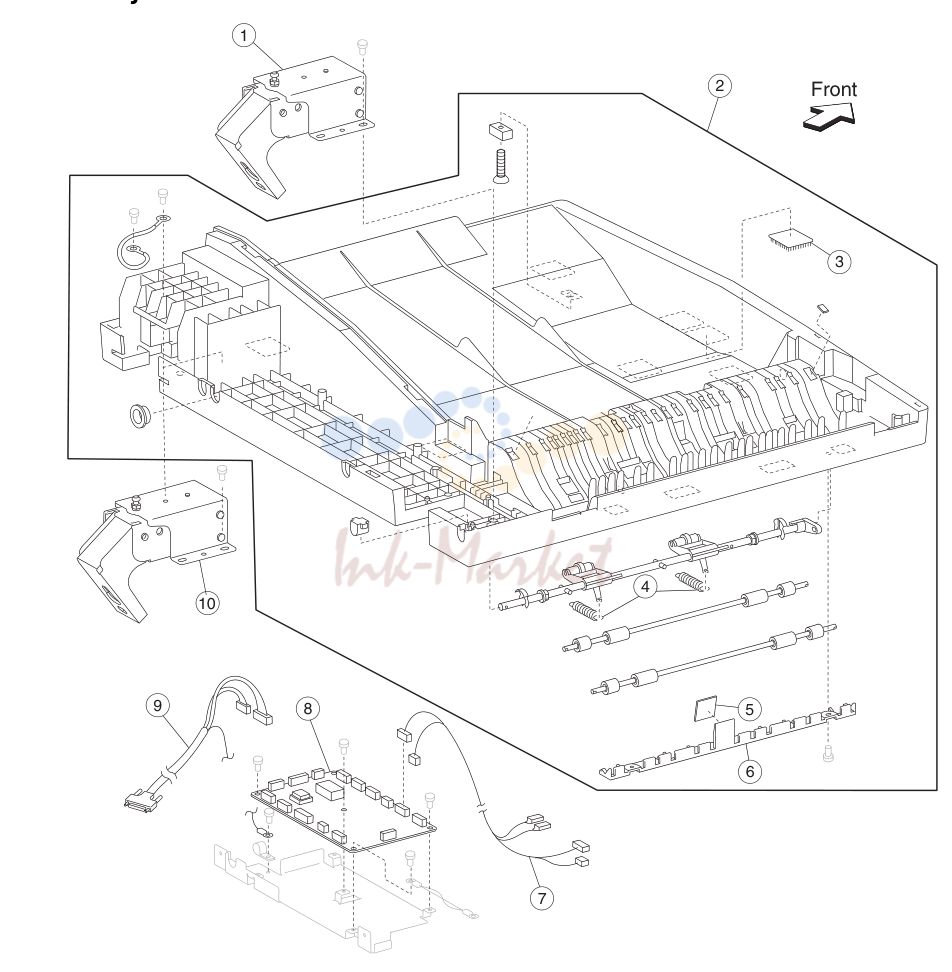

- 9. Assembly 35: ADF base

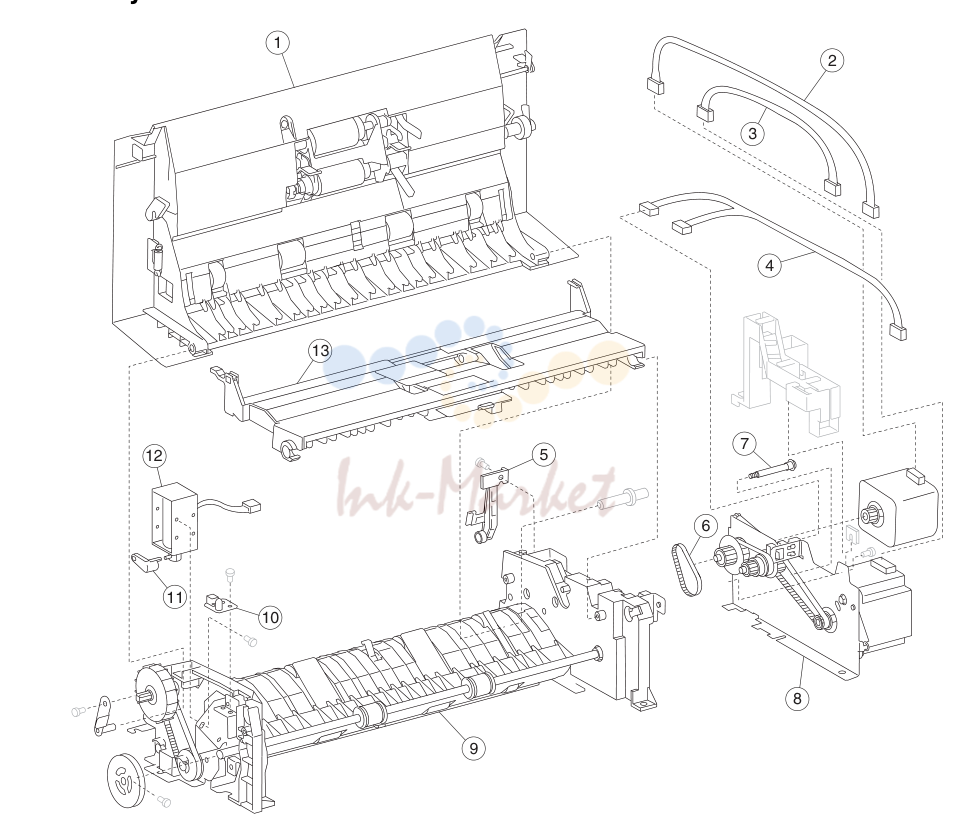

- 10. Assembly 36: ADF feeder

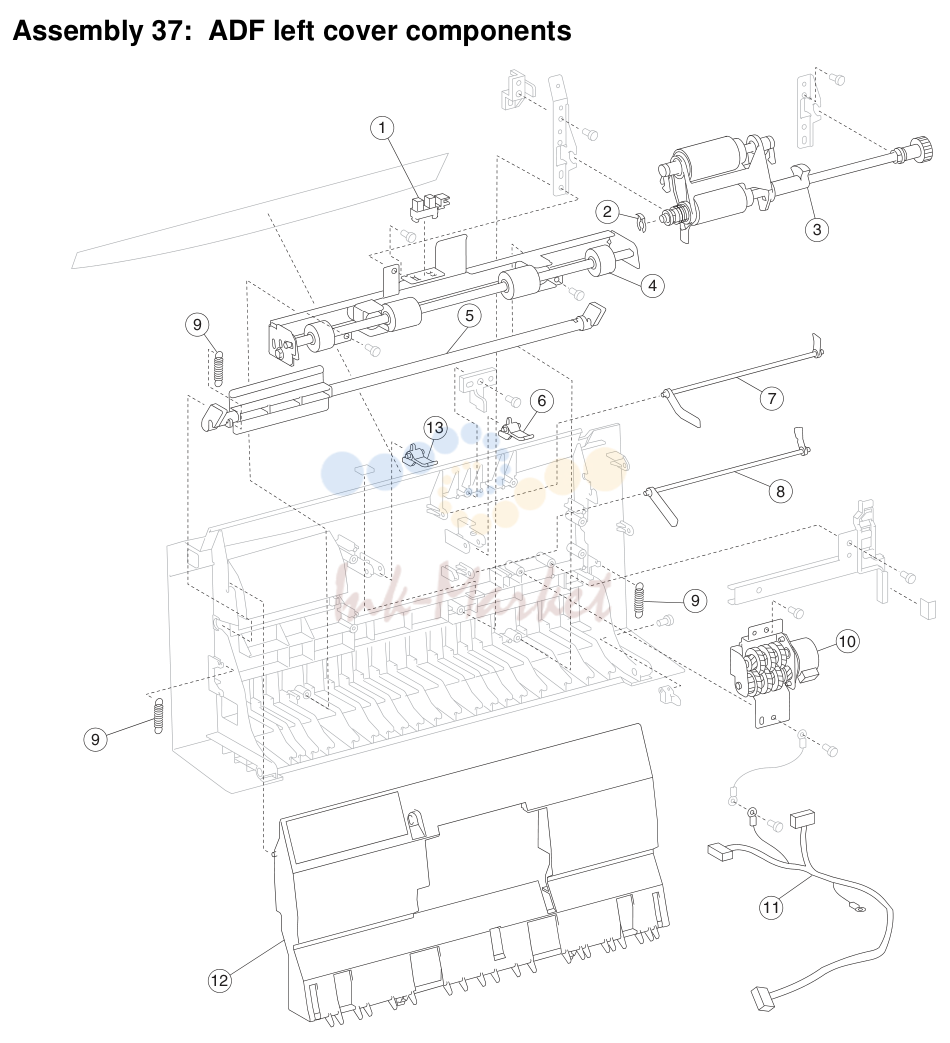

- 11. Assembly 37: ADF left cover components

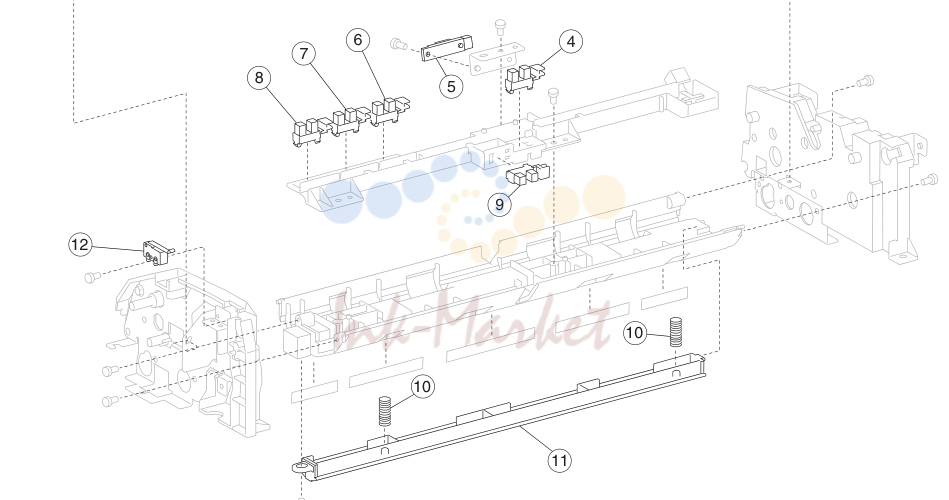

- 12. Assembly 38: ADF media guide

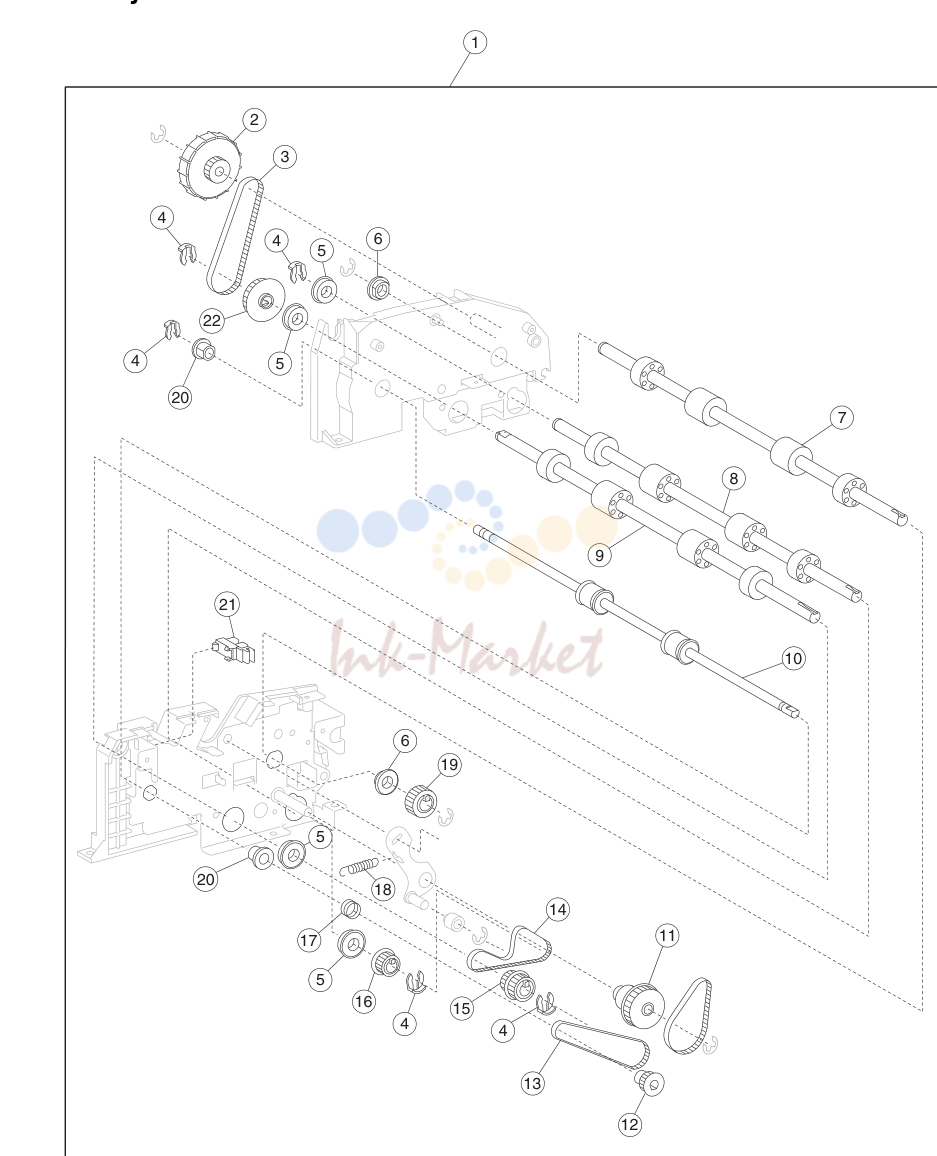

- 13. Assembly 39: ADF feeder roll

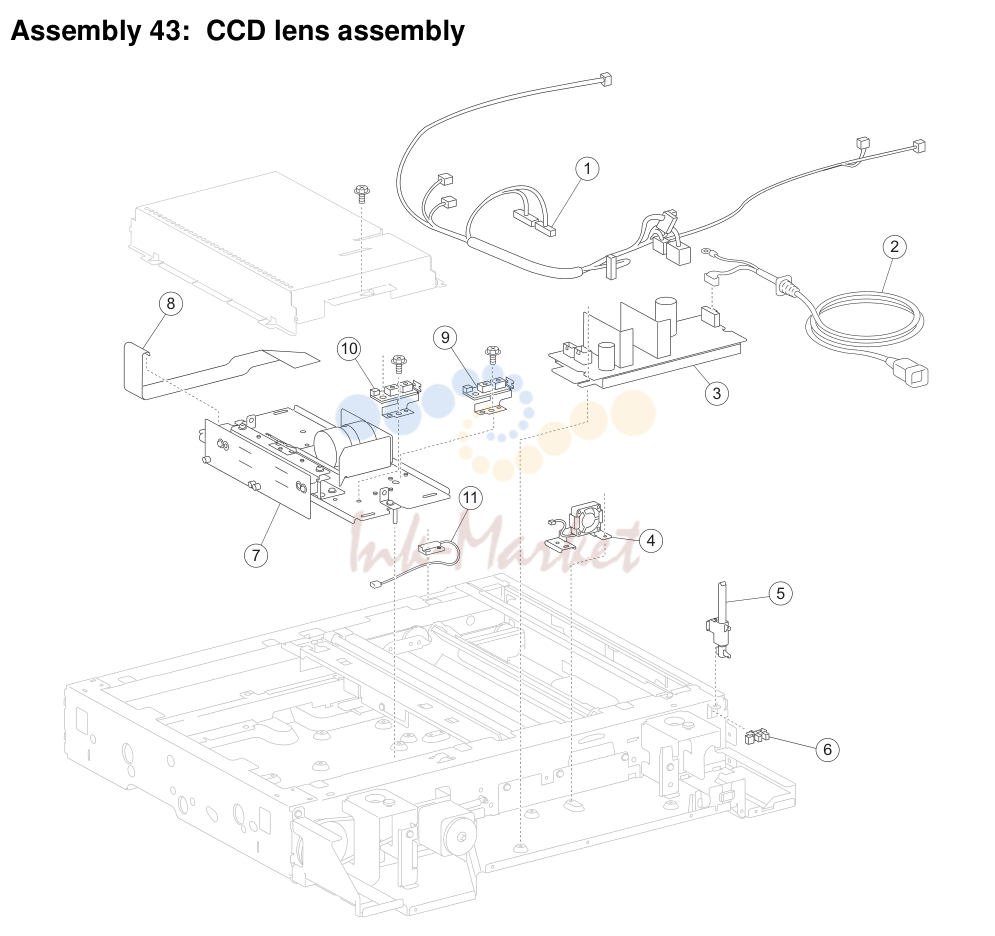

- 14. Assembly 43: CCD lens assembly

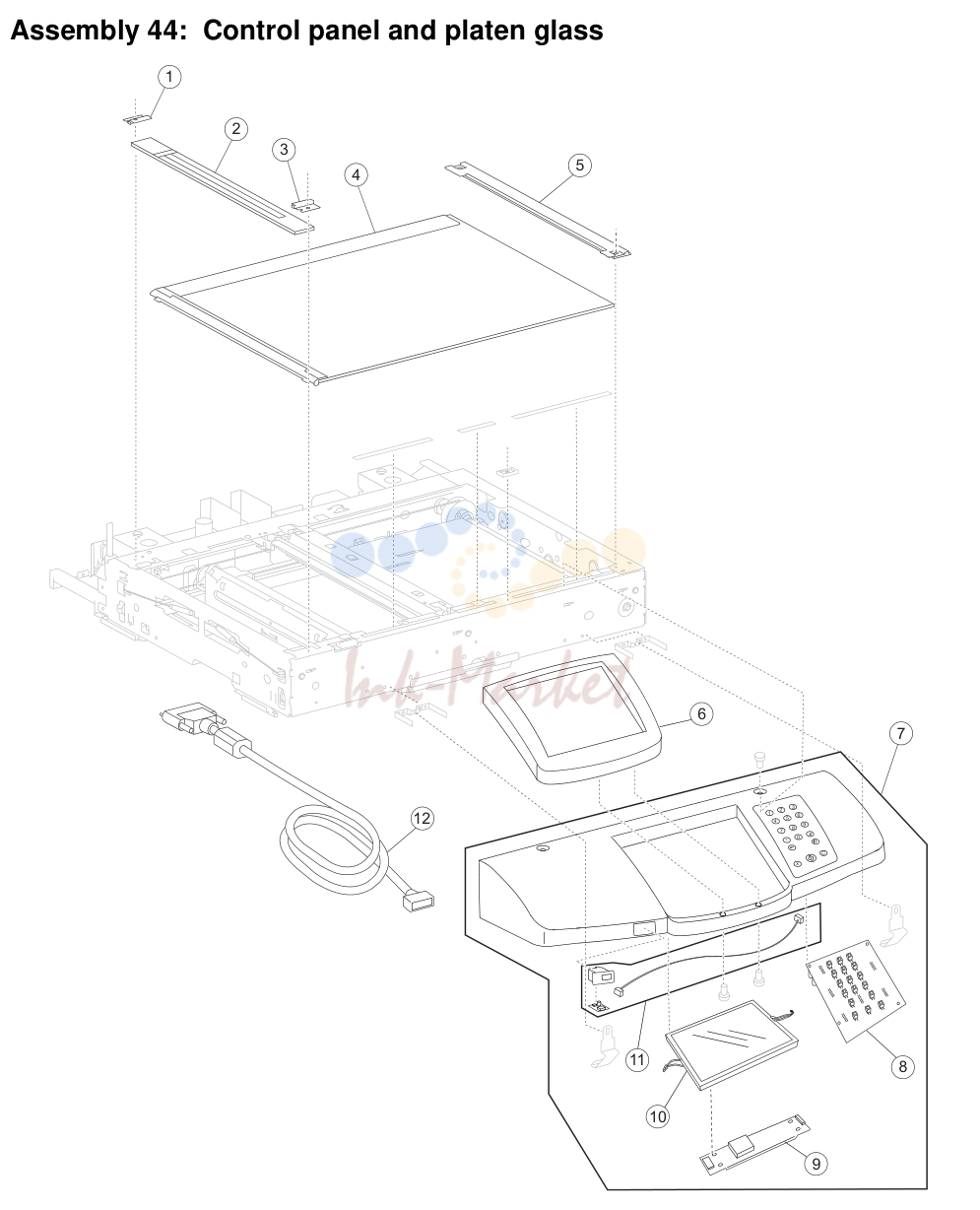

- 15. Assembly 44: Control panel and platen glass

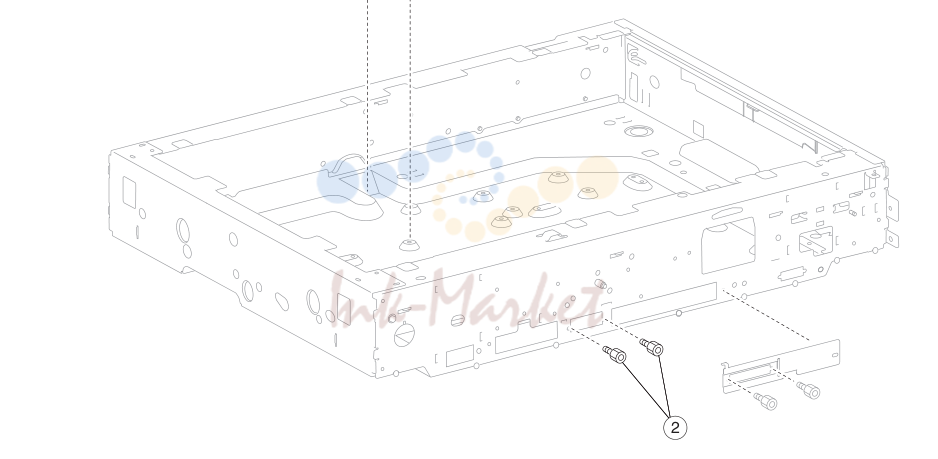

- 16. Assembly 45: Scanner electrical

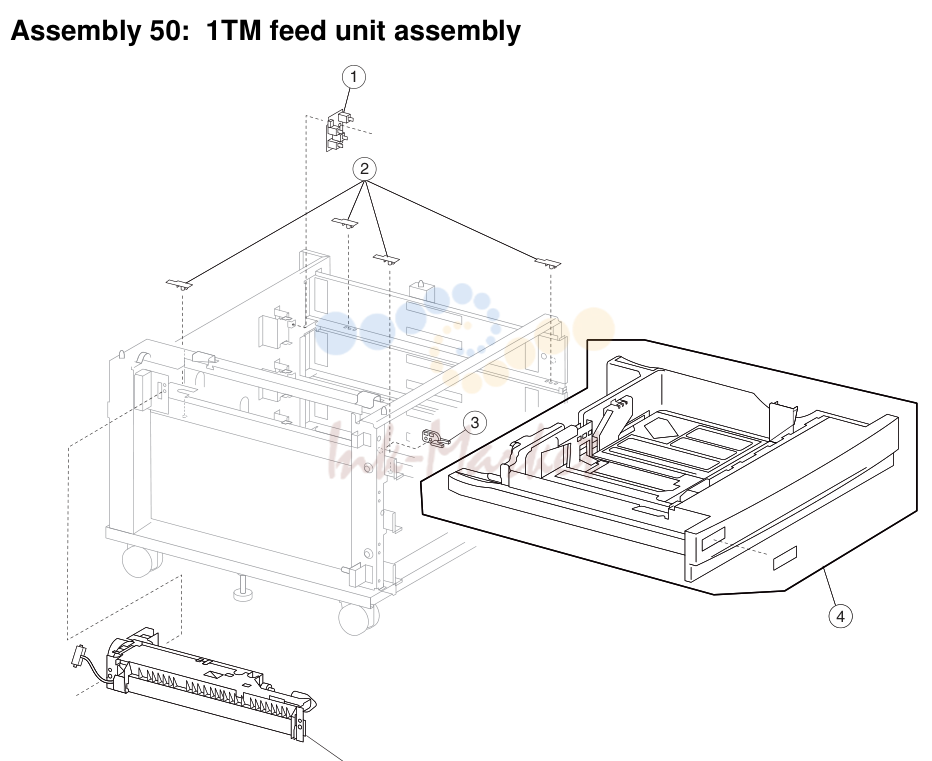

- 17. Assembly 50: 1TM feed unit assembly

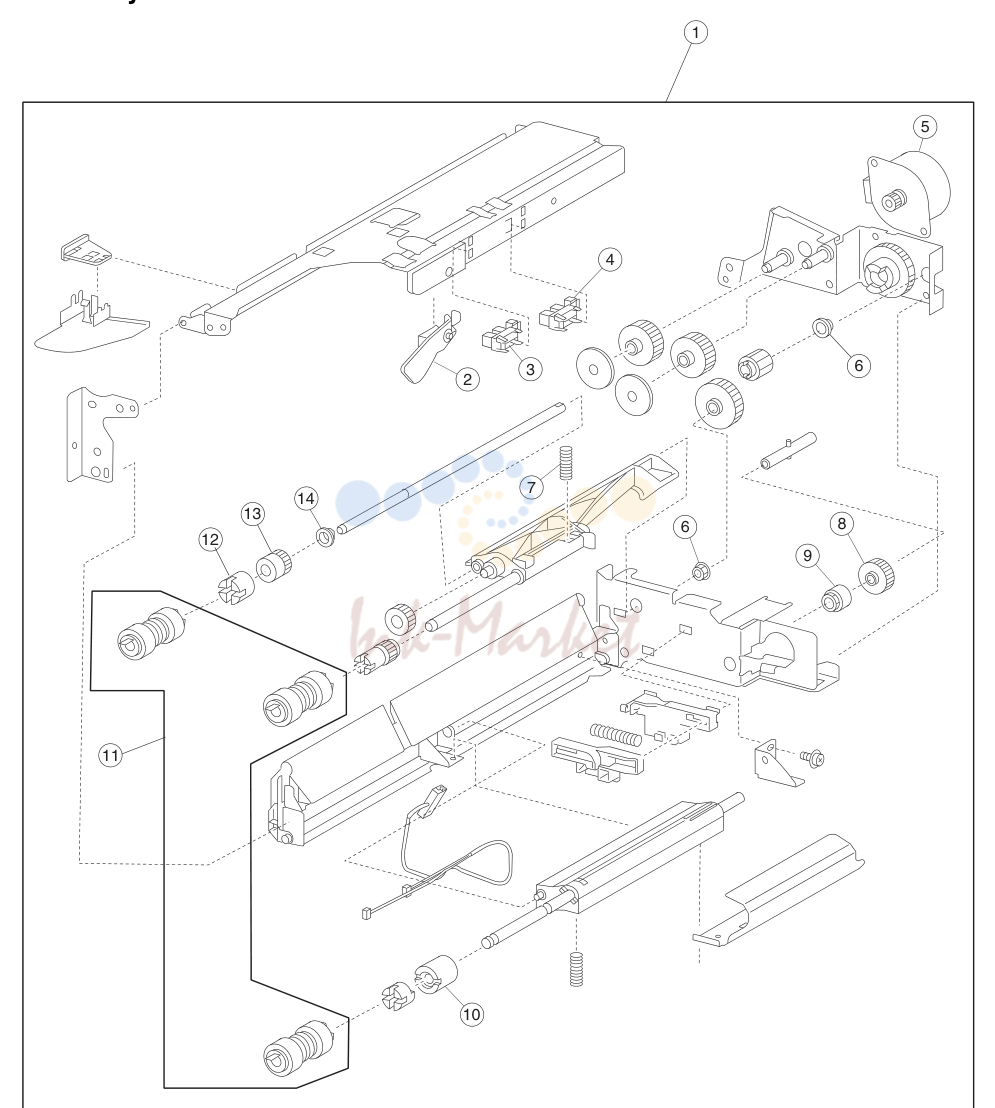

- 18. Assembly 51: 1TM media feed unit

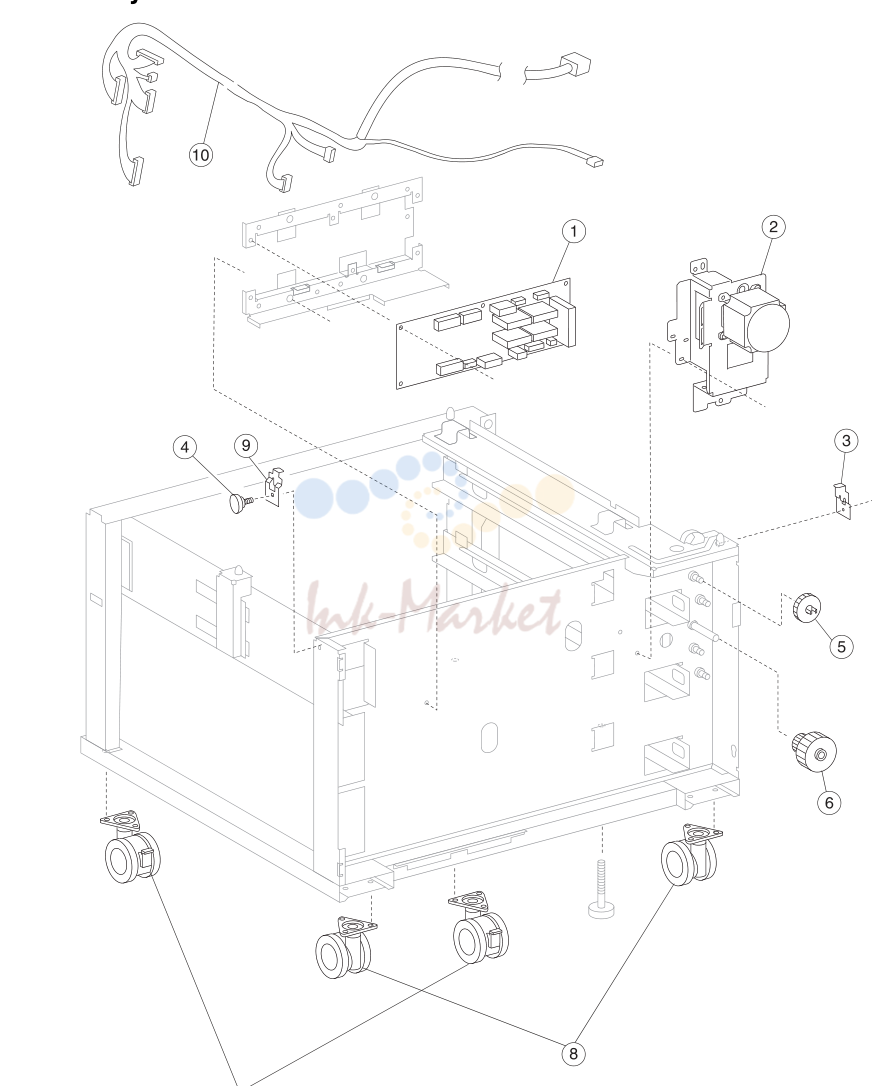

- 19. Assembly 53: 1TM drive and electrical

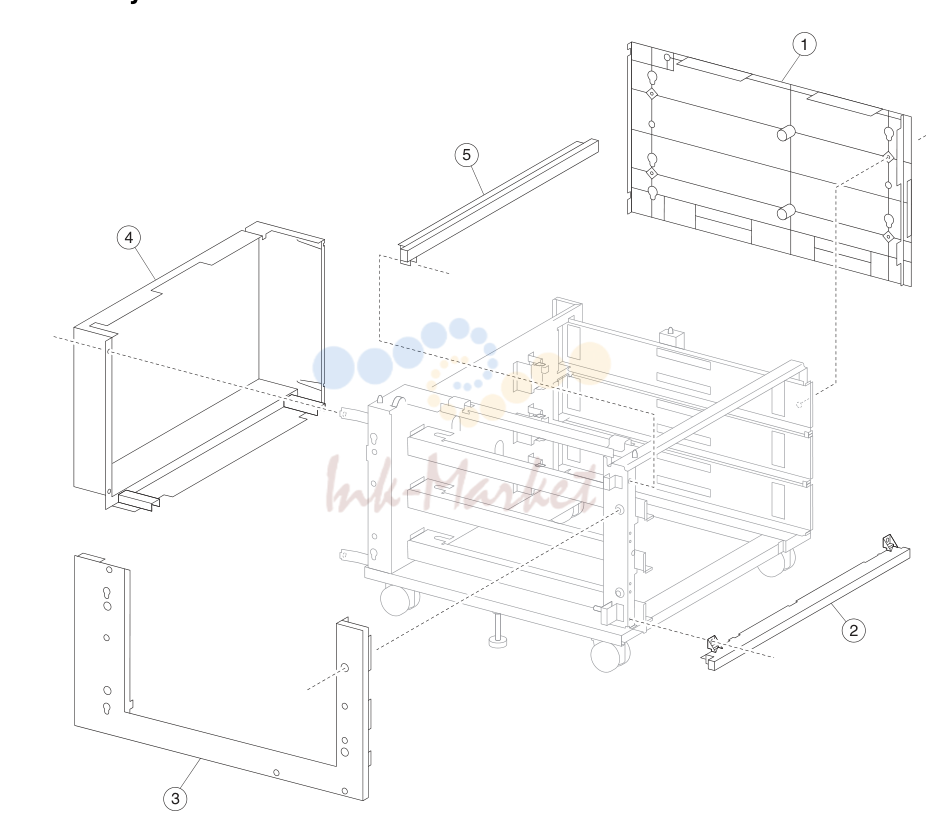

- 20. Assembly 54: 3TM covers

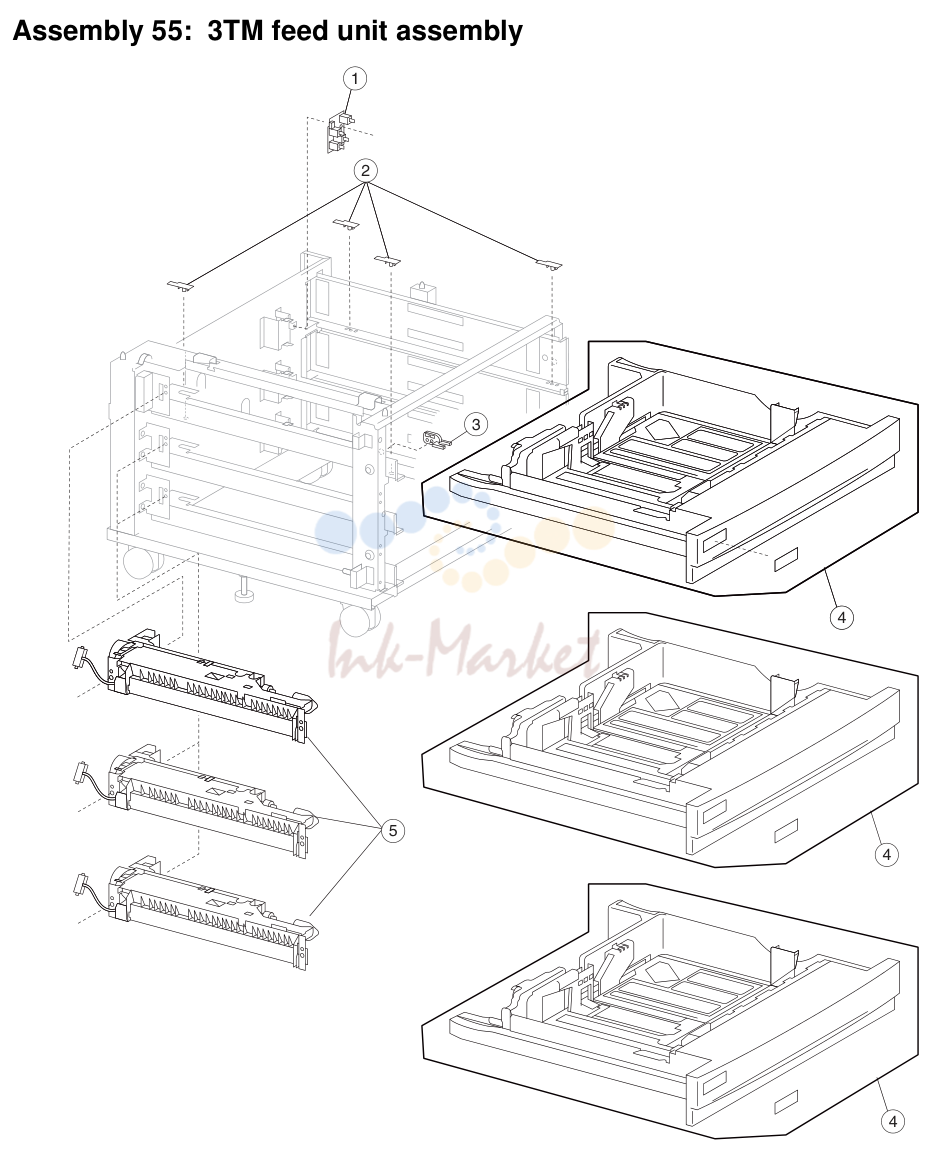

- 21. Assembly 55: 3TM feed unit assembly

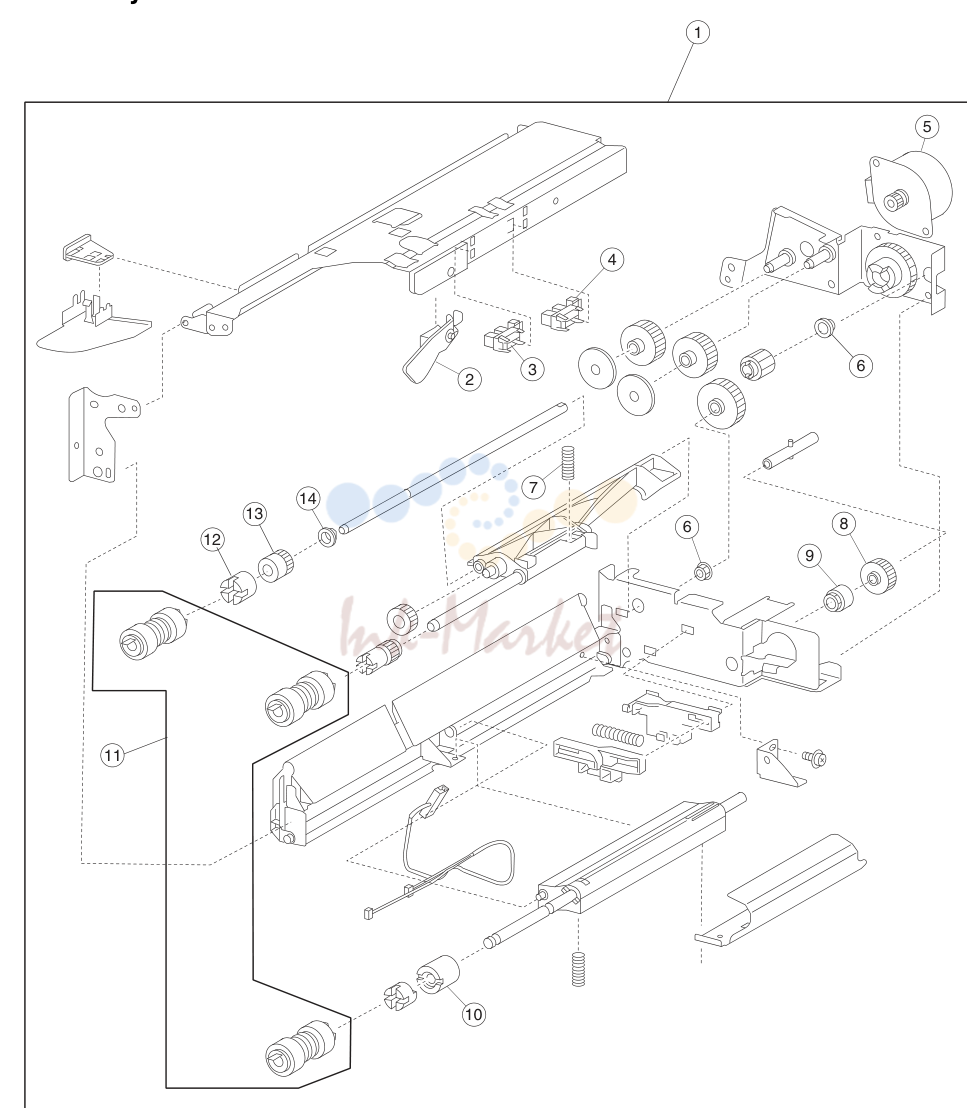

- 22. Assembly 56: 3TM media feed unit

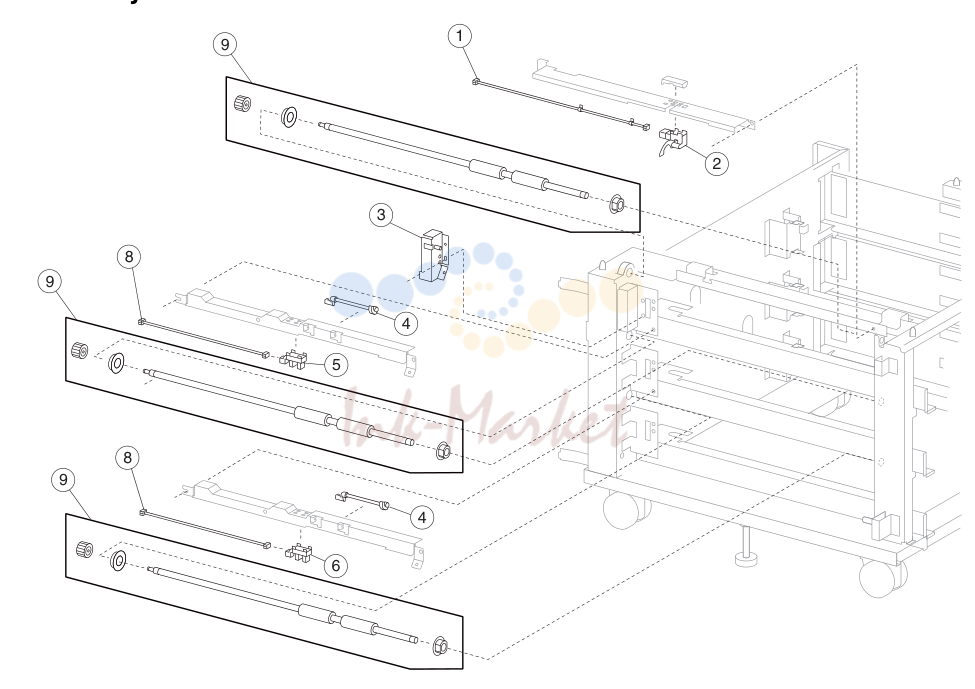

- 23. Assembly 57: 3TM left door

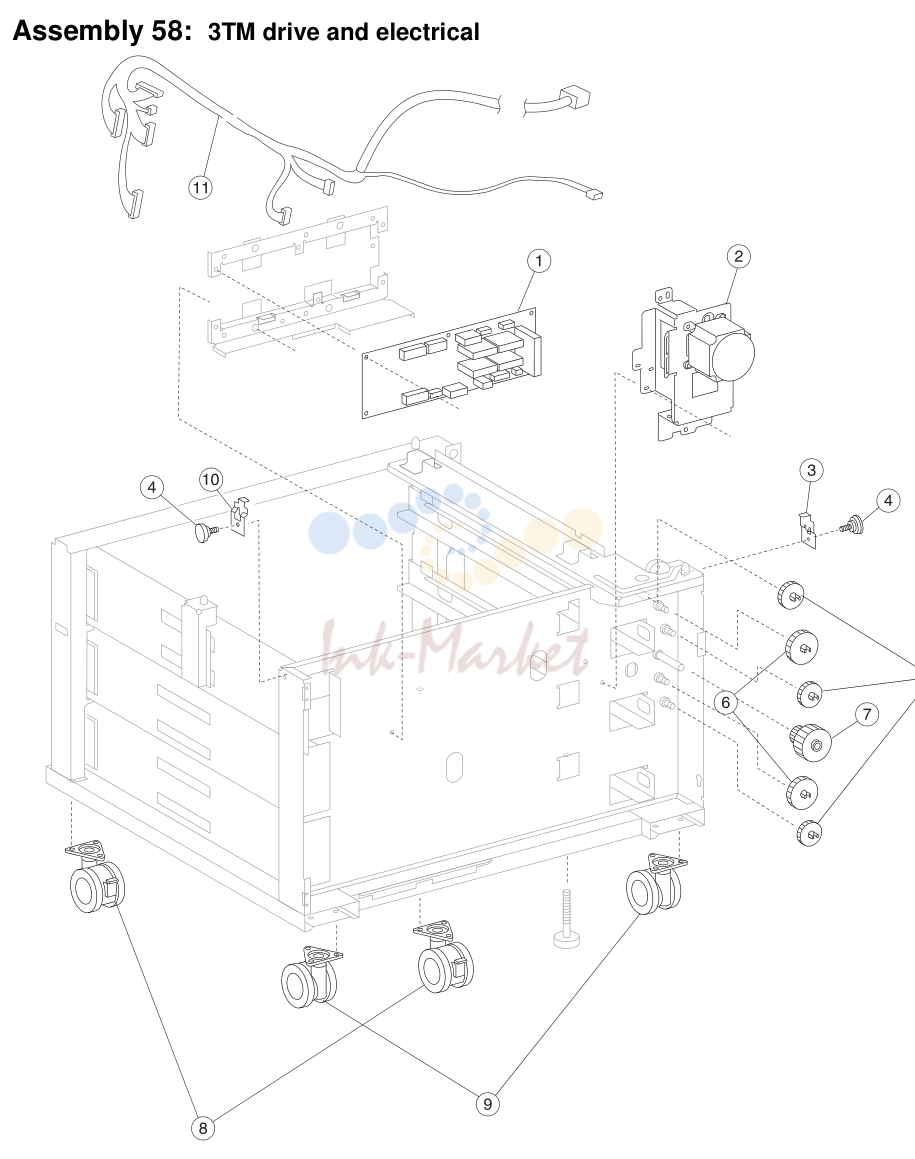

- 24. Assembly 58: 3TM drive and electrical

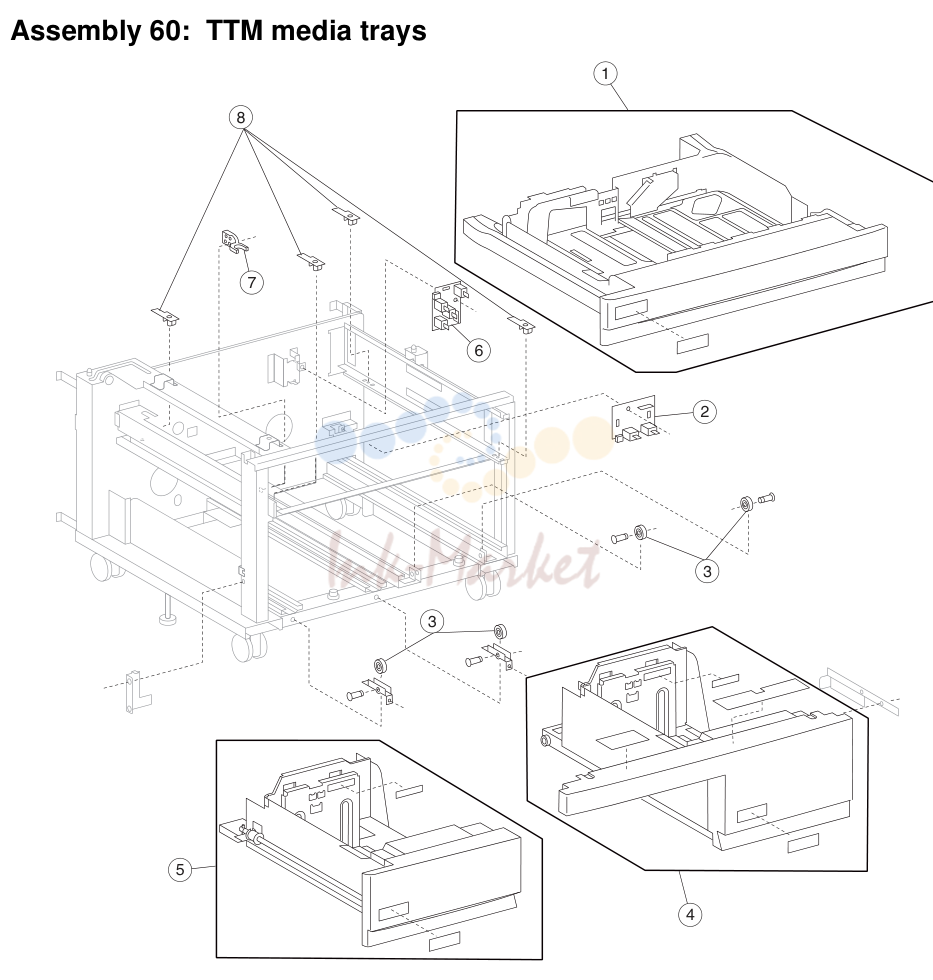

- 25. Assembly 60: TTM media trays

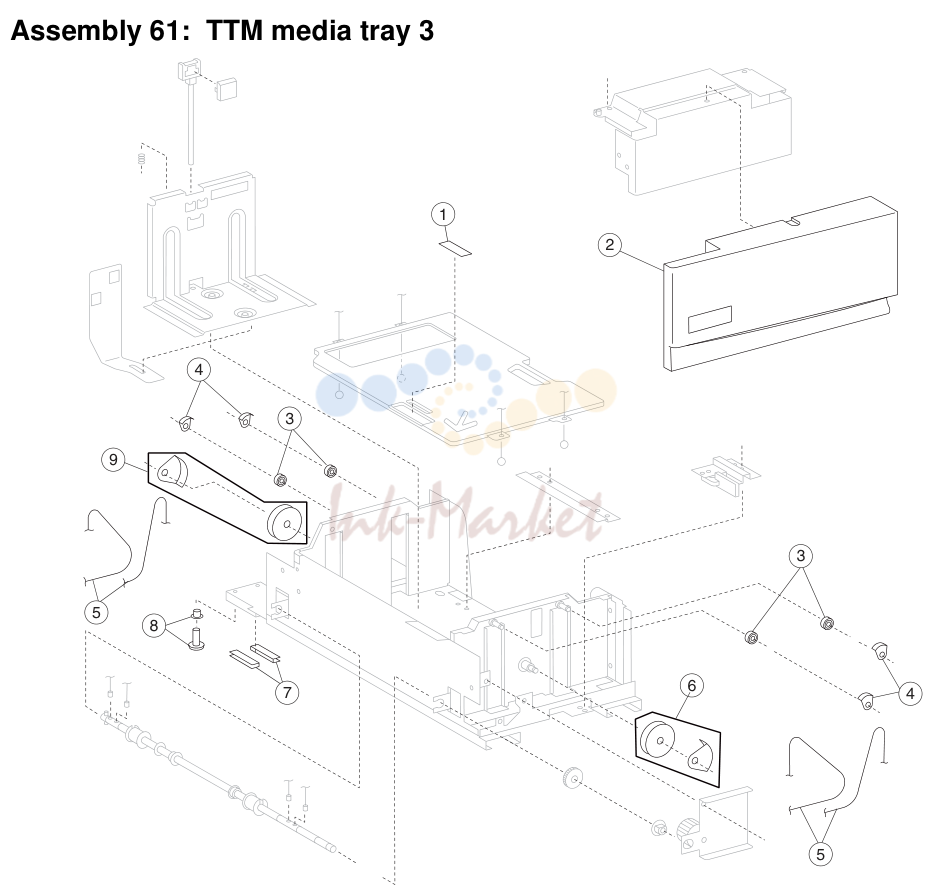

- 26. Assembly 61: TTM media tray 3

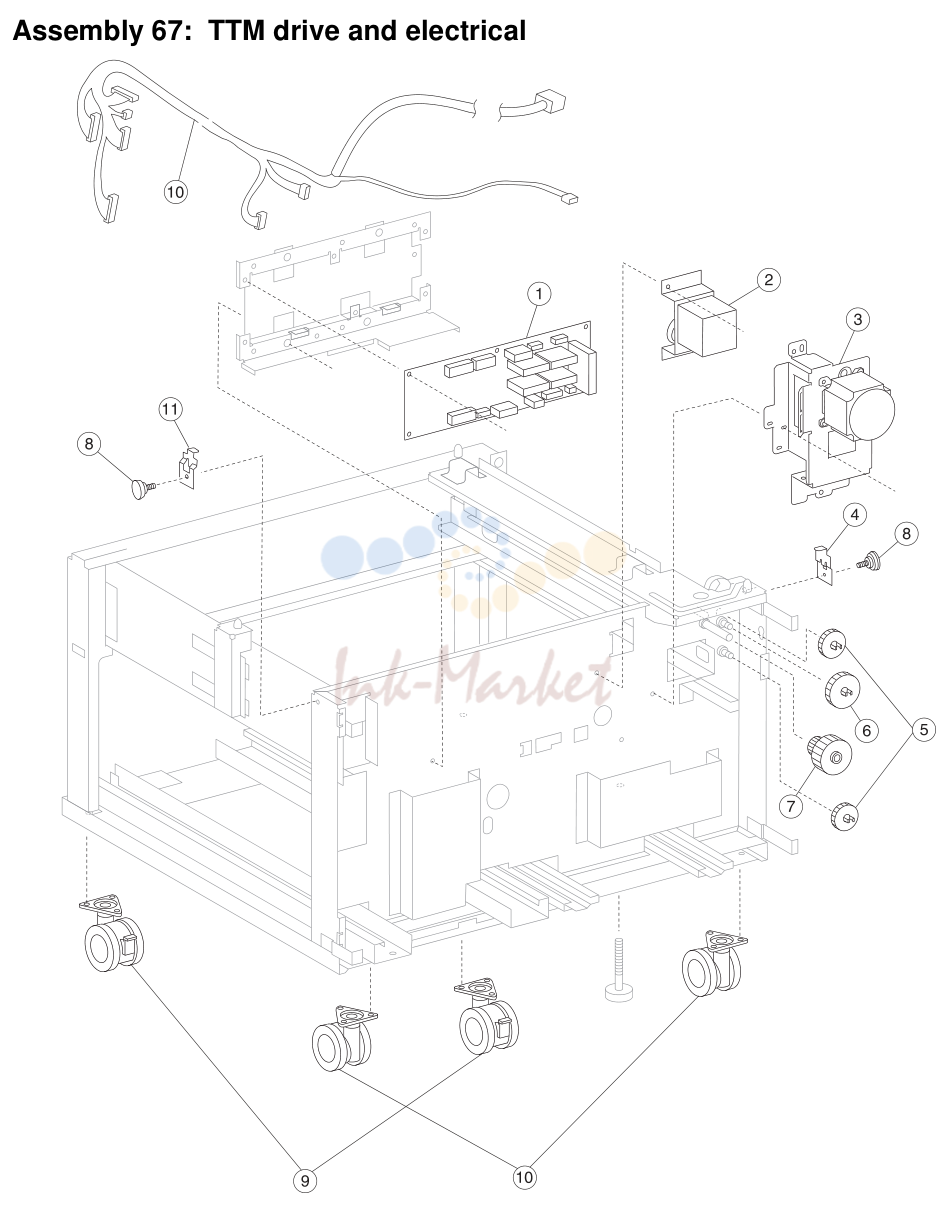

- 27. Assembly 67: TTM drive and electrical

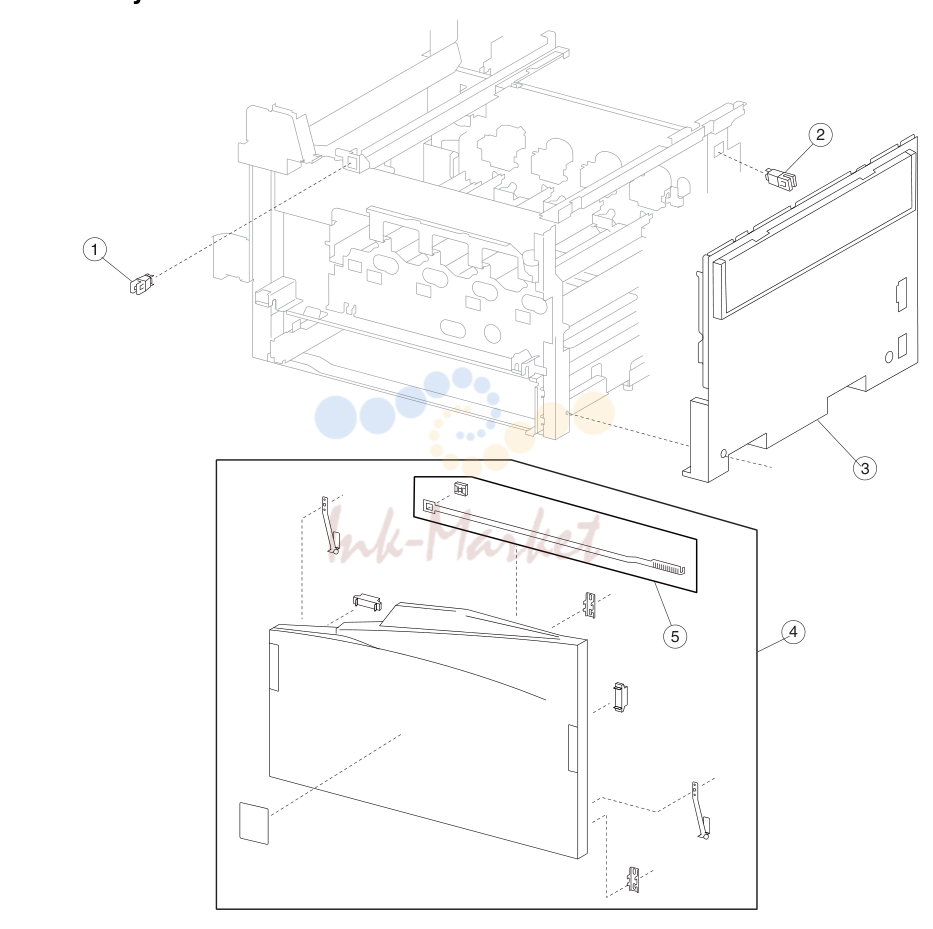

1. Assembly 1: Covers 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X0840 запросить цену → | 3 1 Switch (printer front door interlock) | |
| 2 | 40X0553 запросить цену → | 3 1 Switch (transfer access door interlock) | |
| 3 | 40X3780 запросить цену → | 1 1 Right cover assembly | |
| 4 | 40X3778 запросить цену → | 1 1 Printer front door assembly (this comes assembled) | |
| 5 | 40X3779 запросить цену → | 1 1 Printhead slit glass cleaning assembly | |
| 7-2 | MFP Service Manual | ||
| 1 | 40X3782 запросить цену → | 1 1 RIP card access cover | |
| 2 | 40X3781 запросить цену → | 1 1 Top cover assembly | |
| 3 | 40X3787 запросить цену → | 1 1 Switch (main power) | |
| 4 | 40X3786 запросить цену → | 1 1 Main power switch actuator | |
| 5 | 40X3783 запросить цену → | 1 1 Main switch cable assembly | |
| 6 | 40X3785 запросить цену → | 1 1 Inner cover | |
| 7 | 40X3784 запросить цену → | 1 1 Front left cover | |
| 1 | 40X3796 запросить цену → | 1 1 Rear left upper cover | |
| 2 | 40X3793 запросить цену → | 1 1 Rear left middle cover | |
| 3 | 40X3795 запросить цену → | 1 1 Left front cover | |
| 4 | 40X3794 запросить цену → | 1 1 Rear left lower cover | |
| 5 | 40X3788 запросить цену → | 1 1 Rear blind cover | |
| 6 | 40X3789 запросить цену → | 1 1 Rear cover assembly 110 V | |
| 6 | 40X3790 запросить цену → | 1 1 Rear cover assembly 220 V | |
| 7-4 | MFP Service Manual | ||
| 1 | Next | ||
| 1 | 40X3671 запросить цену → | 4 1 Developer idler gear assembly | |
| 2 | 40X3669 запросить цену → | 1 1 CMY developer drive motor assembly | |
| 3 | 40X3670 запросить цену → | 1 1 Developer/transport drive motor assembly | |
| 4 | 40X3672 запросить цену → | 1 1 MPF/transport drive motor assembly | |
| 5 | 40X3667 запросить цену → | 1 1 CMYK PC cartridge drive motor assembly | |
| 6 | 40X3668 запросить цену → | 1 1 Transfer belt drive motor assembly | |
| 1 | 40X3674 запросить цену → | 1 1 Image density sensor assembly | |
| 2 | 40X3673 запросить цену → | 1 1 Transfer belt steering motor | |
| 7-6 | MFP Service Manual | ||
| 1 | 40X3677 запросить цену → | 2 1 Switch (media size) | |
| 2 | 40X3676 запросить цену → | 8 1 Media tray slide | |
| 3 | 40X3678 запросить цену → | 3 6 Media tray assembly kit | |
| 4 | 40X3675 запросить цену → | 2 1 Media tray catch | |
| 1 | 40X3679 запросить цену → | 4 1 Media feed unit assembly | |
| 2 | 40X3688 запросить цену → | 30 1 Sensor (printer left lower door interlock) | |
| 3 | 40X0613 запросить цену → | 1 1 Hinge pin | |
| 4 | 40X3680 запросить цену → | 1 1 Printer left lower door assembly (this comes assembled) | |
| 5 | 40X3681 запросить цену → | 1 1 Sensor (tray 1 feed-out) | |
| 6 | 40X3682 запросить цену → | 2 1 Magnetic catch | |
| 7-8 | MFP Service Manual |
2. Assembly 8: Media feed unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3679 запросить цену → | 4 1 Media feed unit assembly | |
| 2 | 40X3687 запросить цену → | 4 1 Media out actuator Next | |
| 3 | 40X3688 запросить цену → | 30 1 Sensor (tray media out) | |
| 4 | 40X3688 запросить цену → | 30 1 Sensor (tray media level) | |
| 5 | 40X3684 запросить цену → | 4 1 Media feed lift motor | |
| 6 | 40X0888 запросить цену → | 6 1 Bushing 6 mm | |
| 7 | 40X0590 запросить цену → | 2 1 Pick roll assembly spring | |
| 8 | 40X3686 запросить цену → | 4 1 Media tray lift one-way gear | |
| 9 | 40X3685 запросить цену → | 4 1 Media tray lift one-way clutch | |
| 10 | 40X4086 запросить цену → | 4 2 Separation roll friction clutch | |
| 11 | 40X0594 ✓ в наличии | 2 1 Feed unit roll kit | |
| 12 | 40X3690 запросить цену → | 4 1 Feed roll one-way clutch | |
| 13 | 40X3691 запросить цену → | 4 1 Feed roll one-way gear 22T | |
| 14 | 40X0952 запросить цену → | 6 1 Bushing 6 mm | |
| 7-10 | MFP Service Manual |

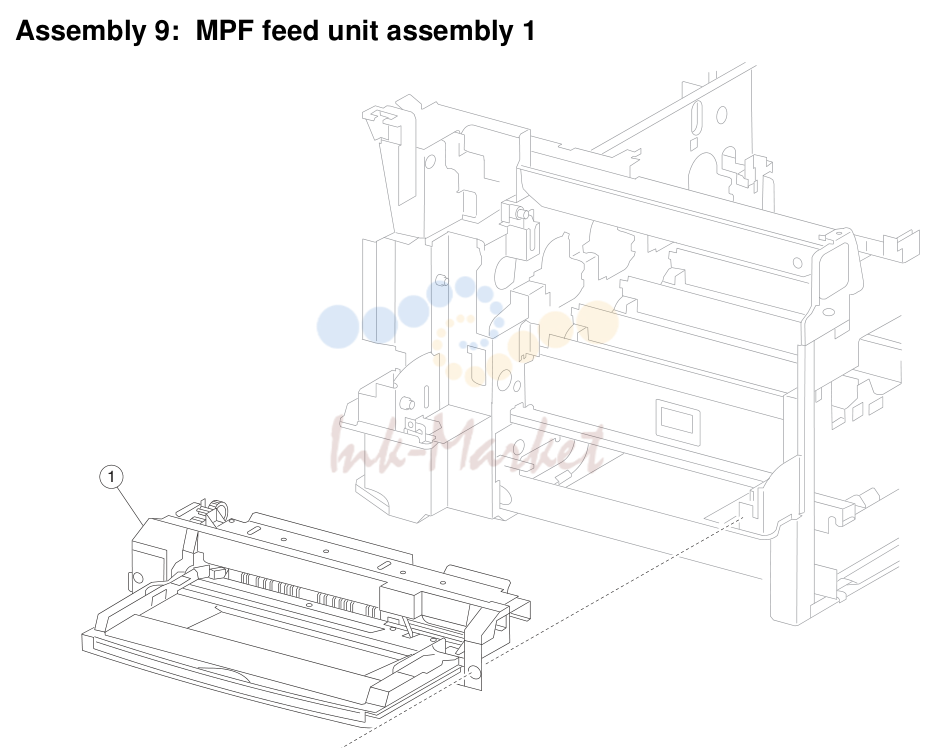

3. Assembly 9: MPF feed unit assembly 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X4079 запросить цену → | 1 1 MPF feed unit assembly (this comes assembled) | |
| 2 | 40X3688 запросить цену → | 30 1 Sensor (MPF media out) | |
| 3 | 40X3709 запросить цену → | 1 1 MPF media out actuator | |
| 4 | 40X0755 запросить цену → | 1 1 MPF pickup spring | |
| 7-12 | MFP Service Manual | ||
| 1 | 40X4079 запросить цену → | 1 1 MPF feed unit assembly (this comes assembled) | |
| 2 | 40X3711 запросить цену → | 1 2 MPF pick roll kit | |
| 3 | 40X1381 запросить цену → | 4 1 Bushing 8 mm | |
| 1 | Next | ||
| 1 | 40X3692 запросить цену → | 1 1 Registration/transport roll assembly (this comes assembled) | |
| 2 | 40X3695 запросить цену → | 1 1 Sensor (transparency detect) | |
| 3 | 40X3694 запросить цену → | 2 1 Sensor (registration) | |
| 4 | 40X3693 запросить цену → | 1 1 Registration clutch | |
| 7-14 | MFP Service Manual | ||
| 1 | 40X4078 запросить цену → | 1 1 Printer left door assembly (this comes assembled) | |
| 2 | 40X3697 запросить цену → | 1 1 Printer left door damper assembly | |
| 3 | 40X3696 запросить цену → | 1 1 Printer left door damper idler gear | |
| 4 | 40X3799 запросить цену → | 1 1 Duplex unit assembly (this comes assembled) | |
| 5 | 40X3798 запросить цену → | 1 1 Printer left door blind cover | |
| 1 | 40X4078 запросить цену → | 1 1 Printer left door assembly (this comes assembled) | |
| 2 | 40X3699 запросить цену → | 1 1 Sensor (fuser exit) | |
| 3 | 40X4098 запросить цену → | 1 1 Printer left door closed actuator | |
| 4 | 40X3698 запросить цену → | 1 1 2nd transfer roll assembly | |
| 5 | 40X3700 запросить цену → | 1 1 Printer left door duplex exit guide | |
| 7-16 | MFP Service Manual | ||
| 1 | 40X4078 запросить цену → | 1 1 Printer left door assembly (this comes assembled) | |
| 2 | 40X3704 запросить цену → | 1 1 Printer left door damper sector gear | |
| 3 | 40X3688 запросить цену → | 30 1 Sensor (2nd transfer roll retract HP) | |
| 4 | 40X3701 запросить цену → | 1 1 2nd transfer roll retract cam assembly | |
| 5 | 40X3702 запросить цену → | 1 1 2nd transfer retract motor assembly | |
| 6 | 40X3703 запросить цену → | 1 1 Sensor (media on belt) |

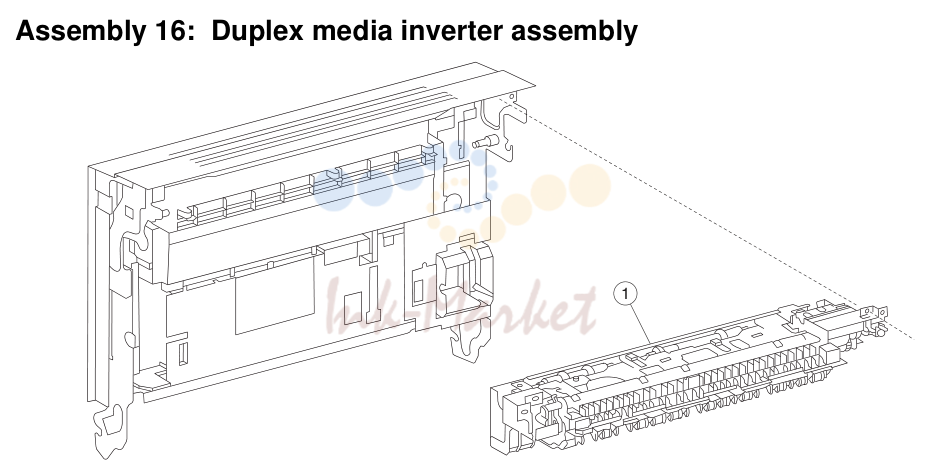

4. Assembly 16: Duplex media inverter assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3799 запросить цену → | 1 1 Duplex unit assembly (this comes assembled) | |
| 2 | 40X3802 запросить цену → | 1 1 Duplex drive motor | |
| 3 | 40X3801 запросить цену → | 1 1 Sensor (duplex wait) | |
| 4 | 40X3800 запросить цену → | 1 1 Duplex controller card assembly | |
| 5 | 40X3803 запросить цену → | 1 1 Switch (duplex left door interlock) | |
| 1 | 40X3705 запросить цену → | 1 1 Standard media exit shift assembly (this comes assembled) | |
| 2 | 40X3707 запросить цену → | 1 1 Standard bin full actuator | |
| 3 | 40X3688 запросить цену → | 30 1 Sensor (standard bin full) | |
| 4 | 40X0840 запросить цену → | 3 1 Switch (printer left door interlock) | |
| 5 | 40X3706 запросить цену → | 1 1 Standard exit top cover | |
| 6 | 40X4080 запросить цену → | 1 3 Standard output bin paper weight assembly | |
| 7-20 | MFP Service Manual |
5. Assembly 19: Printhead assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3713 запросить цену → | 1 1 Waste toner cartridge cover | |
| 2 | 40X3715 запросить цену → | 1 1 Switch (waste toner cartridge interlock) | |
| 3 | 40X3717 запросить цену → | 1 1 Sensor (waste toner cartridge full) | |
| 4 | 40X3714 запросить цену → | 1 1 Waste toner cartridge sensor assembly (this comes assembled) | |
| 5 | 40X3716 запросить цену → | 1 1 Waste toner agitator motor assembly | |
| 7-22 | MFP Service Manual | ||
| 1 | 40X3720 запросить цену → | 1 1 K erase lamp assembly | |
| 2 | 40X3719 запросить цену → | 3 1 CMY erase lamp assembly | |
| 3 | 40X3718 запросить цену → | 1 1 Developer interlock plate assembly | |
| 1 | 40X3722 запросить цену → | 1 1 Right transfer belt lift assembly | |
| 2 | 40X3727 запросить цену → | 1 1 Transfer belt lift handle assembly | |
| 3 | 40X3723 запросить цену → | 1 1 Transfer belt lift latch assembly with label | |
| 4 | 40X3721 запросить цену → | 3 1 Left transfer belt lift assembly | |
| 7-24 | MFP Service Manual | ||
| 1 | 40X3732 ✓ в наличии | 1 1 Transfer belt unit assembly | |
| 2 | 40X3733 запросить цену → | 1 1 Transfer belt cleaning assembly | |
| 3 | 40X3729 запросить цену → | 1 1 Transfer belt auger front gear 14T | |
| 4 | 40X3731 запросить цену → | 1 1 Transfer belt auger assembly | |
| 5 | 40X0880 запросить цену → | 6 1 Bushing 6 mm | |
| 6 | 40X3730 запросить цену → | 1 1 Transfer belt auger rear gear 18T | |
| 1 | 40X3735 запросить цену → | 4 1 Transfer belt lift rear plunger assembly | |
| 2 | 40X3734 запросить цену → | 8 1 Transfer belt lift recoil spring | |
| 3 | 40X3736 запросить цену → | 4 1 Transfer belt lift front plunger assembly | |
| 7-26 | MFP Service Manual | ||
| 1 | 40X3740 запросить цену → | 1 1 K toner dispense assembly | |
| 2 | 40X3739 запросить цену → | 1 1 C toner dispense assembly | |
| 3 | 40X3738 запросить цену → | 1 1 M toner dispense assembly | |
| 4 | 40X3737 запросить цену → | 1 1 Y toner dispense assembly | |
| 5 | 40X3741 запросить цену → | 1 1 CMYK toner add motor assembly | |
| 6 | 40X0636 запросить цену → | 4 1 Sensor (RFID toner cartridge) | |
| 1 | 40X6788 запросить цену → | 4 1 Developer unit assembly | |
| 2 | 40X3744 запросить цену → | 1 1 Y developer carrier | |
| 3 | 40X3745 запросить цену → | 1 1 M developer carrier | |
| 4 | 40X3746 запросить цену → | 1 1 C developer carrier | |
| 5 | 40X3743 запросить цену → | 1 1 K developer carrier | |
| 7-28 | MFP Service Manual | ||
| 1 | Go Back | ||
| 1 | 40X4153 запросить цену → | 1 1 Fuser assembly 100 V | |
| 1 | 40X3747 запросить цену → | 1 1 Fuser assembly 110 V | |
| 1 | 40X3748 запросить цену → | 1 1 Fuser assembly 220 V | |
| 1 | 40X3750 запросить цену → | 1 1 Fuser cooling fan | |
| 2 | 40X3749 запросить цену → | 1 1 Printhead shutter motor assembly | |
| 3 | 40X3752 запросить цену → | 1 1 Rear lower cooling fan assembly (this comes assembled) | |
| 4 | 40X3751 запросить цену → | 1 1 Transfer belt drive motor cooling fan | |
| 7-30 | MFP Service Manual |

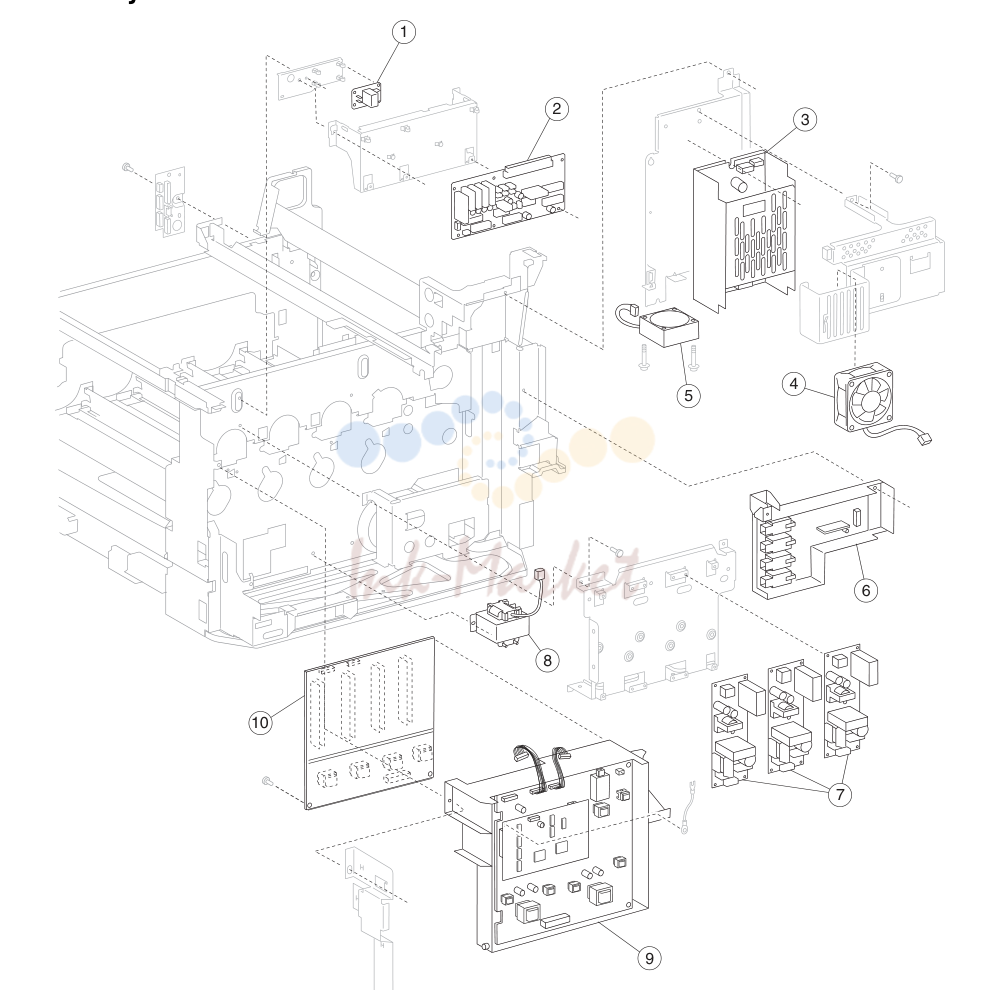

6. Assembly 29: Electrical 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3762 запросить цену → | 1 1 Laser diode power card assembly | |
| 2 | 40X3757 запросить цену → | 1 1 Lower printer engine card assembly Next | |
| 3 | 40X3758 запросить цену → | 1 1 24 V LVPS card assembly | |
| 4 | 40X3763 запросить цену → | 1 1 Rear upper cooling fan | |
| 5 | 40X3759 запросить цену → | 1 1 24 V LVPS cooling fan | |
| 6 | 40X3760 запросить цену → | 1 1 CMYK transfer roll HVPS card assembly | |
| 7 | 40X3755 запросить цену → | 3 1 5 V LVPS card assembly 110 V | |
| 7 | 40X3756 запросить цену → | 3 1 5 V LVPS card assembly 220 V | |
| 8 | 40X3761 запросить цену → | 1 1 Noise filter assembly | |
| 9 | 40X3753 запросить цену → | 1 1 Developer/transfer roll HVPS card assembly | |
| 10 | 40X3754 запросить цену → | 1 1 Charge roll HVPS card assembly | |
| 7-32 | MFP Service Manual | ||
| 1 | 40X3764 запросить цену → | 1 1 AC drive card bracket assembly 110 V (this comes assembled) | |
| 1 | 40X3765 запросить цену → | 1 1 AC drive card bracket assembly 220 V (this comes assembled) | |
| 2 | 40X3766 запросить цену → | 1 1 Outlet power panel cable assembly |
7. Assembly 31: Electrical 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3775 запросить цену → | 1 1 DC main cable assembly | |
| 2 | 40X3776 запросить цену → | 1 1 DC rear right cable assembly Next | |
| 3 | 40X3774 запросить цену → | 1 1 2nd transfer charge roll cable | |
| 4 | 40X3771 запросить цену → | 1 1 CK transfer roll cable assembly | |
| 5 | 40X3770 запросить цену → | 1 1 YM transfer roll cable assembly | |
| 6 | 40X3772 запросить цену → | 1 1 Transfer belt charge cable | |
| 7 | 40X3769 запросить цену → | 1 1 Charge roll block cable assembly | |
| 8 | 40X3768 запросить цену → | 1 1 Developer block cable assembly | |
| 9 | 40X3773 запросить цену → | 1 1 2nd transfer roll charge connector | |
| 10 | 40X3777 запросить цену → | 1 1 DC rear left cable assembly |
8. Assembly 32: Electrical 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3804 запросить цену → | 1 1 RIP card cooling fan cover assembly (this comes assembled) | |
| 2 | 40X3807 запросить цену → | 1 1 RIP bridge card assembly Next | |
| 3 | 40X2359 запросить цену → | 1 1 Interconnect card assembly | |
| 4 | 40X5865 запросить цену → | 1 1 MFP RIP card assembly (X940e, X945e model) | |
| 4 | 40X4407 запросить цену → | 1 1 MFP RIP card assembly (XC940e, XC945e model) | |
| 5 | 40X3808 запросить цену → | 1 1 Upper printer engine card chassis assembly | |
| 6 | 40X4081 запросить цену → | 1 1 Upper printer engine card cable assembly | |
| 7 | 40X4151 запросить цену → | 1 1 Hard drive assembly includes: | |
| 8 | 40X2360 запросить цену → | 1 1 Fax interface card assembly | |
| 9 | 40X0507 запросить цену → | 1 1 Fax interface card cable assembly | |
| 1 | 40X3879 запросить цену → | 1 1 ADF unit assembly (this comes assembled) | |
| 2 | 40X2239 запросить цену → | 1 1 Platen cushion | |
| 3 | 40X2238 запросить цену → | 2 1 ADF mounting screw | |
| 7-38 | MFP Service Manual | ||
| 1 | 40X2244 запросить цену → | 1 1 ADF rear cover | |
| 2 | 40X2246 запросить цену → | 2 1 Small hook/loop strip | |
| 3 | 40X2245 запросить цену → | 1 1 ADF front cover assembly | |
| 4 | 40X3880 запросить цену → | 1 1 Document tray assembly (this comes assembled) | |
| 5 | 40X2243 запросить цену → | 1 1 Document tray hinge |
9. Assembly 35: ADF base
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X2257 запросить цену → | 1 1 ADF left hinge | |
| 2 | 40X3883 запросить цену → | 1 1 ADF registration pinch/frame assembly (this comes assembled) Next | |
| 3 | 40X2247 запросить цену → | 7 1 Large hook/loop strip | |
| 4 | 40X2330 запросить цену → | 5 1 Spring | |
| 5 | 40X2354 запросить цену → | 1 1 Registration pad | |
| 6 | 40X4104 запросить цену → | 1 1 Registration pad cover | |
| 7 | 40X2248 запросить цену → | 1 1 Solenoid/interlock cable assembly | |
| 8 | 40X5978 запросить цену → | 1 1 ADF controller card assembly | |
| 9 | 40X2259 запросить цену → | 1 1 ADF interface cable assembly | |
| 10 | 40X2258 запросить цену → | 1 1 ADF right hinge |
10. Assembly 36: ADF feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3884 запросить цену → | 1 1 ADF left cover assembly (this comes assembled) | |
| 2 | 40X2265 запросить цену → | 1 1 Registration motor cable assembly Next | |
| 3 | 40X2266 запросить цену → | 1 1 ADF feed motor cable assembly | |
| 4 | 40X2264 запросить цену → | 1 1 Document set/sheet through cable assembly | |
| 5 | 40X2267 запросить цену → | 1 1 Left cover hinge retainer | |
| 6 | 40X2270 запросить цену → | 1 1 Registration main drive belt | |
| 7 | 40X2269 запросить цену → | 1 1 Stud screw | |
| 8 | 40X2327 запросить цену → | 1 1 ADF feed motor assembly (this comes assembled) | |
| 9 | 40X2383 запросить цену → | 1 1 ADF main feed assembly (this comes assembled) | |
| 10 | 40X2272 запросить цену → | 1 1 Document set LED | |
| 11 | 40X2256 запросить цену → | 1 1 Inverter lever | |
| 12 | 40X2271 запросить цену → | 1 1 Inverter solenoid assembly | |
| 13 | 40X2273 ✓ в наличии | 1 1 Separation roll guide assembly (this comes assembled) |
11. Assembly 37: ADF left cover components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X2223 запросить цену → | 13 1 Sensor (pick roll position HP) | |
| 2 | 40X2291 запросить цену → | 3 4 Plastic ring clip 6 mm Next | |
| 3 | 40X3887 запросить цену → | 1 1 ADF feed/pick roll assembly (this comes assembled) | |
| 4 | 40X2276 запросить цену → | 1 1 Left cover pinch roll assembly (this comes assembled) | |
| 5 | 40X2274 запросить цену → | 1 1 ADF left cover handle | |
| 6 | 40X2381 запросить цену → | 1 1 Document set rear stop | |
| 7 | 40X2283 запросить цену → | 1 1 Document set actuator | |
| 8 | 40X2275 запросить цену → | 1 1 Sheet through actuator | |
| 9 | 40X2330 запросить цену → | 5 1 Spring | |
| 10 | 40X2277 запросить цену → | 1 1 Pick roll position motor assembly | |
| 11 | 40X2278 запросить цену → | 1 1 Pick roll position cable assembly | |
| 12 | 40X2321 запросить цену → | 1 1 Left cover media guide | |
| 13 | 40X2279 запросить цену → | 1 1 Document set front stop |
12. Assembly 38: ADF media guide
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3890 запросить цену → | 1 1 Actuator/media guide assembly (this comes assembled) | |
| 2 | 40X2289 запросить цену → | 1 1 Inverter gate Next | |
| 3 | 40X2288 запросить цену → | 1 1 ADF main feed cable assembly | |
| 4 | 40X2223 запросить цену → | 1 1 Sensor (ADF pre-registration) | |
| 5 | 40X0589 запросить цену → | 1 1 Sensor (ADF registration) | |
| 6 | 40X2223 запросить цену → | 13 1 Sensor (ADF width APS 1) | |
| 7 | 40X2223 запросить цену → | 13 1 Sensor (ADF width APS 2) | |
| 8 | 40X2223 запросить цену → | 13 1 Sensor (ADF width APS 3) | |
| 9 | 40X2223 запросить цену → | 13 1 Sensor (ADF inverter) | |
| 10 | 40X3889 запросить цену → | 2 1 Media scan guide spring | |
| 11 | 40X3888 запросить цену → | 1 1 Media scan guide | |
| 12 | 40X2286 запросить цену → | 1 1 Switch (ADF left cover interlock) |
13. Assembly 39: ADF feeder roll
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X2383 запросить цену → | 1 1 ADF main feed assembly (this comes assembled) | |
| 2 | 40X2346 запросить цену → | 1 1 Manual feed drive wheel Next | |
| 3 | 40X2345 запросить цену → | 1 1 Manual feed drive belt | |
| 4 | 40X2291 запросить цену → | 3 4 Plastic ring clip kit includes: | |
| 5 | 40X2337 запросить цену → | 4 1 Bearing 8 mm | |
| 6 | 40X2339 запросить цену → | 2 1 Bushing 8 mm | |
| 7 | 40X2336 запросить цену → | 1 1 ADF transport roll assembly | |
| 8 | 40X2333 запросить цену → | 1 1 ADF registration roll assembly | |
| 9 | 40X2334 запросить цену → | 1 1 ADF feed-out roll assembly | |
| 10 | 40X2335 запросить цену → | 1 1 ADF exit roll assembly | |
| 11 | 40X2349 запросить цену → | 1 1 Registration main drive pulley 21/54T | |
| 12 | 40X2342 запросить цену → | 1 1 Exit roll drive pulley 20T | |
| 13 | 40X2347 запросить цену → | 1 1 Exit roll drive belt | |
| 14 | 40X2350 запросить цену → | 1 1 Registration secondary drive belt | |
| 15 | 40X2341 запросить цену → | 1 1 Exit/feed-out roll drive pulley 25/28T | |
| 16 | 40X2340 запросить цену → | 1 1 Registration roll drive pulley 28T | |
| 17 | 40X2351 запросить цену → | 1 1 Retainer spring | |
| 18 | 40X2348 запросить цену → | 1 1 Tension spring | |
| 19 | 40X2343 запросить цену → | 1 1 Transport roll drive gear 20T | |
| 20 | 40X2338 запросить цену → | 2 1 Bushing 6 mm | |
| 21 | 40X2223 запросить цену → | 13 1 Sensor (document set) | |
| 22 | 40X2344 запросить цену → | 1 1 Manual feed drive pulley | |
| 1 | 40X2327 запросить цену → | 1 1 ADF feed motor assembly (this comes assembled) | |
| 2 | 40X2223 запросить цену → | 13 1 Sensor (sheet through) | |
| 3 | 40X2229 запросить цену → | 1 1 Tension spring | |
| 4 | 40X2325 запросить цену → | 1 1 ADF registration motor | |
| 7-50 | MFP Service Manual | ||
| 1 | 40X3880 запросить цену → | 1 1 Document tray assembly (this comes assembled) | |
| 2 | 40X3892 запросить цену → | 1 1 Sensor (document tray length 1) | |
| 3 | 40X3892 запросить цену → | 1 1 Sensor (document tray length 2) | |
| 4 | 40X2223 запросить цену → | 1 1 Sensor (document tray width 1) | |
| 5 | 40X2223 запросить цену → | 1 1 Sensor (document tray width 2) | |
| 6 | 40X2223 запросить цену → | 1 1 Sensor (document tray width 3) | |
| 1 | 40X3852 запросить цену → | 1 1 Scanner right cover | |
| 2 | 40X3851 запросить цену → | 1 1 Scanner left cover | |
| 3 | 40X3855 запросить цену → | 1 1 Scanner interface cable assembly | |
| 4 | 40X3856 запросить цену → | 1 1 Scanner rear cover assembly | |
| 7-52 | MFP Service Manual |
14. Assembly 43: CCD lens assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3867 запросить цену → | 1 1 Scanner main cable assembly | |
| 2 | 40X3864 запросить цену → | 1 1 Scanner LVPS cable assembly 110 V Next | |
| 2 | 40X4037 запросить цену → | 1 1 Scanner LVPS cable assembly 220 V | |
| 3 | 40X3865 запросить цену → | 1 1 Scanner LVPS card assembly 110 V | |
| 3 | 40X3866 запросить цену → | 1 1 Scanner LVPS card assembly 220 V | |
| 4 | 40X3862 запросить цену → | 1 1 Scanner LVPS cooling fan assembly | |
| 5 | 40X2224 запросить цену → | 1 1 ADF angle actuator assembly | |
| 6 | 40X2223 запросить цену → | 2 1 Sensor (ADF angle) | |
| 7 | 40X3861 запросить цену → | 1 1 CCD card/lens assembly | |
| 8 | 40X4036 запросить цену → | 1 1 CCD ribbon cable assembly | |
| 9 | 40X2320 запросить цену → | 2 1 Sensor (platen length APS 1) | |
| 10 | 40X2320 запросить цену → | 2 1 Sensor (platen length APS 2) | |
| 11 | 40X2222 запросить цену → | 1 1 Switch (platen interlock) | |
| 7-54 | MFP Service Manual |
15. Assembly 44: Control panel and platen glass
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X2215 запросить цену → | 1 1 Small platen glass rear retainer | |
| 2 | 40X2214 запросить цену → | 1 1 Small platen glass Next | |
| 3 | 40X2213 запросить цену → | 1 1 Small platen glass front retainer | |
| 4 | 40X2208 запросить цену → | 1 1 Large platen glass | |
| 5 | 40X3858 запросить цену → | 1 1 Large platen glass retainer | |
| 6 | 40X3863 запросить цену → | 1 1 Operator panel bezel X940e model | |
| 6 | 40X3870 запросить цену → | 1 1 Operator panel bezel X945e model | |
| 7 | 40X4096 запросить цену → | 1 1 Operator panel assembly (universal) | |
| 8 | 40X2363 запросить цену → | 1 1 Operator panel controller card assembly | |
| 9 | 40X2364 запросить цену → | 1 1 Operator panel inverter card assembly | |
| 10 | 40X2362 запросить цену → | 1 1 Operator panel user touch screen | |
| 11 | 40X2365 запросить цену → | 1 1 USB interface card assembly | |
| 12 | 40X3859 запросить цену → | 1 1 Operator panel cable assembly | |
| 7-56 | MFP Service Manual |
16. Assembly 45: Scanner electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X2232 запросить цену → | 2 1 2nd/3rd mirror | |
| 2 | 40X2233 запросить цену → | 6 4 Scanner mirror clip Next | |
| 3 | 40X3872 запросить цену → | 1 1 Exposure lamp PS ribbon cable | |
| 4 | 40X2234 запросить цену → | 1 1 1st mirror | |
| 5 | 40X3871 запросить цену → | 1 1 Exposure lamp PS card assembly | |
| 6 | 40X3873 запросить цену → | 1 1 Exposure lamp PS card insulator | |
| 7 | 40X3874 запросить цену → | 1 1 Exposure lamp | |
| 1 | 40X2223 запросить цену → | 2 1 Sensor (scanner HP) | |
| 2 | 40X2229 запросить цену → | 1 1 Scanner drive motor tension spring | |
| 3 | 40X3868 запросить цену → | 1 1 Scanner drive motor assembly | |
| 4 | 40X2226 запросить цену → | 1 1 Scanner drive belt | |
| 7-60 | MFP Service Manual | ||
| 1 | 40X3825 запросить цену → | 1 1 Tray module right cover | |
| 2 | 40X3824 запросить цену → | 1 1 Tray module foot cover | |
| 3 | 40X4142 запросить цену → | 1 1 1TM front door assembly | |
| 4 | 40X3826 запросить цену → | 2 1 Tray module left cover | |
| 5 | 40X3827 запросить цену → | 1 1 Tray module rear cover | |
| 6 | 40X3823 запросить цену → | 1 1 Tray module top cover | |
| 7-62 | MFP Service Manual |
17. Assembly 50: 1TM feed unit assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3677 запросить цену → | 3 1 Switch (media size) | |
| 2 | 40X3676 запросить цену → | 6 1 Media tray slide Next | |
| 3 | 40X3675 запросить цену → | 3 1 Media tray catch | |
| 4 | 40X3678 запросить цену → | 3 6 Media tray assembly kit | |
| 5 | 40X3679 запросить цену → | 1 1 Media feed unit assembly | |
| 7-64 | MFP Service Manual |
18. Assembly 51: 1TM media feed unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3679 запросить цену → | 4 1 Media feed unit assembly | |
| 2 | 40X3687 запросить цену → | 4 1 Media out actuator Next | |
| 3 | 40X3688 запросить цену → | 30 1 Sensor (tray media out) | |
| 4 | 40X3688 запросить цену → | 30 1 Sensor (tray media level) | |
| 5 | 40X3684 запросить цену → | 4 1 Media feed lift motor | |
| 6 | 40X0888 запросить цену → | 6 1 Bushing 6 mm | |
| 7 | 40X0590 запросить цену → | 2 1 Pick roll assembly spring | |
| 8 | 40X3686 запросить цену → | 4 1 Media tray lift one-way gear | |
| 9 | 40X3685 запросить цену → | 4 1 Media tray lift one-way clutch | |
| 10 | 40X4086 запросить цену → | 4 2 Separation roll friction clutch | |
| 11 | 40X0594 ✓ в наличии | 2 1 Feed unit roll kit | |
| 12 | 40X3690 запросить цену → | 4 1 Feed roll one-way clutch | |
| 13 | 40X3691 запросить цену → | 4 1 Feed roll one-way gear 22T | |
| 14 | 40X0952 запросить цену → | 6 1 Bushing 6 mm | |
| 7-66 | MFP Service Manual | ||
| 1 | 40X3818 запросить цену → | 1 1 Tray 2 feed-out sensor cable assembly | |
| 2 | 40X3817 запросить цену → | 1 1 Sensor (tray 2 feed-out) | |
| 3 | 40X3821 запросить цену → | 1 1 Switch (tray module left door interlock) | |
| 4 | 40X4141 запросить цену → | 1 1 1TM left door assembly (this comes assembled) | |
| 5 | 40X4119 запросить цену → | 1 1 Tray module media transport roll assembly |
19. Assembly 53: 1TM drive and electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X4152 запросить цену → | 1 1 1TM controller card assembly | |
| 2 | 40X3812 запросить цену → | 1 1 Tray module drive motor assembly Next | |
| 3 | 40X4068 запросить цену → | 1 1 Tray module left retaining bracket | |
| 4 | 40X4034 запросить цену → | 2 1 Tray module retainer screw | |
| 5 | 40X3815 запросить цену → | 1 3 Media transport gear 33T | |
| 6 | 40X3813 запросить цену → | 1 1 Media transport gear 23/46T | |
| 7 | 40X4117 запросить цену → | 2 1 Front locking caster | |
| 8 | 40X4143 запросить цену → | 2 1 Rear non-locking caster | |
| 9 | 40X4069 запросить цену → | 2 1 Tray module right retaining bracket | |
| 10 | 40X4109 запросить цену → | 1 1 1TM main cable assembly |
20. Assembly 54: 3TM covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3825 запросить цену → | 1 1 Tray module right cover | |
| 2 | 40X3824 запросить цену → | 1 1 Tray module foot cover Next | |
| 3 | 40X3826 запросить цену → | 2 1 Tray module left cover | |
| 4 | 40X3827 запросить цену → | 1 1 Tray module rear cover | |
| 5 | 40X3823 запросить цену → | 1 1 Tray module top cover |
21. Assembly 55: 3TM feed unit assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3677 запросить цену → | 3 1 Switch (media size) | |
| 2 | 40X3676 запросить цену → | 6 1 Media tray slide Next | |
| 3 | 40X3675 запросить цену → | 3 1 Media tray catch | |
| 4 | 40X3678 запросить цену → | 3 6 Media tray assembly kit | |
| 5 | 40X3679 запросить цену → | 1 1 Media feed unit assembly |
22. Assembly 56: 3TM media feed unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3679 запросить цену → | 4 1 Media feed unit assembly | |
| 2 | 40X3687 запросить цену → | 4 1 Media out actuator Next | |
| 3 | 40X3688 запросить цену → | 30 1 Sensor (tray media out) | |
| 4 | 40X3688 запросить цену → | 30 1 Sensor (tray media level) | |
| 5 | 40X3684 запросить цену → | 4 1 Media feed lift motor | |
| 6 | 40X0888 запросить цену → | 6 1 Bushing 6 mm | |
| 7 | 40X3686 запросить цену → | 4 1 Media tray lift one-way gear | |
| 8 | 40X3685 запросить цену → | 4 1 Media tray lift one-way clutch | |
| 9 | 40X4086 запросить цену → | 4 2 Separation roll friction clutch | |
| 10 | 40X0594 ✓ в наличии | 2 1 Feed unit roll kit | |
| 11 | 40X3690 запросить цену → | 4 1 Feed roll one-way clutch | |
| 12 | 40X3691 запросить цену → | 4 1 Feed roll one-way gear 22T | |
| 13 | 40X0952 запросить цену → | 6 1 Bushing 6 mm |
23. Assembly 57: 3TM left door
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3818 запросить цену → | 1 1 Tray 2 feed-out sensor cable assembly | |
| 2 | 40X3817 запросить цену → | 1 1 Sensor (tray 2 feed-out) Next | |
| 3 | 40X3821 запросить цену → | 1 1 Switch (tray module left door interlock) | |
| 4 | 40X3819 запросить цену → | 1 1 Tray 3/4 feed-out sensor actuator | |
| 5 | 40X3820 запросить цену → | 2 1 Sensor (tray 3 feed-out) | |
| 6 | 40X3820 запросить цену → | 2 1 Sensor (tray 4 feed-out) | |
| 7 | 40X3816 запросить цену → | 1 1 3TM left door assembly (this comes assembled) | |
| 8 | 40X4035 запросить цену → | 2 1 Tray 3/4 feed-out sensor cable assembly | |
| 9 | 40X4119 запросить цену → | 3 1 Tray module media transport roll assembly |
24. Assembly 58: 3TM drive and electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3811 запросить цену → | 1 1 3TM controller card assembly | |
| 2 | 40X3812 запросить цену → | 1 1 Tray module drive motor assembly Next | |
| 3 | 40X4068 запросить цену → | 1 1 Tray module left retaining bracket | |
| 4 | 40X4034 запросить цену → | 2 1 Tray module retainer screw | |
| 5 | 40X3815 запросить цену → | 1 3 Media transport gear 33T | |
| 6 | 40X3813 запросить цену → | 1 1 Media transport gear 23/46T | |
| 7 | 40X3814 запросить цену → | 1 2 Media transport gear 46T | |
| 8 | 40X4117 запросить цену → | 2 1 Front locking caster | |
| 9 | 40X4143 запросить цену → | 2 1 Rear non-locking caster | |
| 10 | 40X4069 запросить цену → | 2 1 Tray module right retaining bracket | |
| 11 | 40X4108 запросить цену → | 1 1 3TM main cable assembly | |
| 1 | 40X3825 запросить цену → | 1 1 Tray module right cover | |
| 2 | 40X3824 запросить цену → | 1 1 Tray module foot cover | |
| 3 | 40X3826 запросить цену → | 2 1 Tray module left cover | |
| 4 | 40X3827 запросить цену → | 1 1 Tray module rear cover | |
| 5 | 40X3823 запросить цену → | 1 1 Tray module top cover | |
| 7-80 | MFP Service Manual |
25. Assembly 60: TTM media trays
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X3678 запросить цену → | 3 6 Media tray assembly kit | |
| 2 | 40X3830 запросить цену → | 2 1 Switch (TTM media size) | |
| 3 | 40X3831 запросить цену → | 4 1 TTM tray support roll | |
| 4 | 40X3829 запросить цену → | 1 3 TTM media tray 4 assembly kit | |
| 5 | 40X3828 запросить цену → | 1 2 TTM media tray 3 assembly kit | |
| 6 | 40X3677 запросить цену → | 3 1 Switch (media size) | |
| 7 | 40X3675 запросить цену → | 3 1 Media tray catch | |
| 8 | 40X3676 запросить цену → | 2 1 Media tray slide | |
| 7-82 | MFP Service Manual |
26. Assembly 61: TTM media tray 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X0711 запросить цену → | 2 1 TTM tray separation pad | |
| 2 | 40X3832 запросить цену → | 1 1 TTM tray 3 front cover Next | |
| 3 | 40X4126 запросить цену → | 4 1 TTM tray lift idler pulley | |
| 4 | 40X4127 запросить цену → | 4 1 TTM tray lift idler pulley guide | |
| 5 | 40X4084 запросить цену → | 4 1 TTM tray 3 lift cable | |
| 6 | 40X0708 запросить цену → | 2 1 TTM large idler pulley kit | |
| 7 | 40X3834 запросить цену → | 2 1 TTM tray 3 slide strip | |
| 8 | 40X3835 запросить цену → | 2 1 TTM tray 3 slide button | |
| 7-84 | MFP Service Manual | ||
| 1 | 40X3836 запросить цену → | 1 1 TTM tray 4 front cover | |
| 2 | 40X4126 запросить цену → | 4 1 TTM tray lift idler pulley | |
| 3 | 40X4127 запросить цену → | 4 1 TTM tray lift idler pulley guide | |
| 4 | 40X4085 запросить цену → | 4 1 TTM tray 4 lift cable | |
| 5 | 40X0723 запросить цену → | 1 2 TTM tray 4 rear support roll (2) | |
| 6 | 40X0711 запросить цену → | 2 1 TTM tray separation pad | |
| 1 | 40X3838 запросить цену → | 1 1 TTM tray 4 media transport assembly | |
| 2 | 40X3679 запросить цену → | 1 1 Media feed unit assembly | |
| 3 | 40X3841 запросить цену → | 1 1 TTM tray 4 lower media guide | |
| 4 | 40X3840 запросить цену → | 1 1 TTM tray 4 upper media guide | |
| 5 | 40X3694 запросить цену → | 2 1 Sensor (tray 4 feed-out) | |
| 7-86 | MFP Service Manual | ||
| 3 | Go Back | ||
| 1 | 40X3817 запросить цену → | 2 1 Sensor (tray 2 feed-out) | |
| 2 | 40X3843 запросить цену → | 1 1 TTM vertical turn guide | |
| 3 | 40X3679 запросить цену → | 1 1 Media feed unit assembly | |
| 4 | 40X3842 запросить цену → | 1 1 Tray 3 feed-out sensor assembly (this comes assembled) | |
| 5 | 40X3818 запросить цену → | 2 1 Tray 2 feed-out sensor cable assembly | |
| 6 | 40X4119 запросить цену → | 2 1 Tray module media transport roll assembly | |
| 1 | 40X3844 запросить цену → | 1 1 TTM left door assembly (this comes assembled) | |
| 2 | 40X3821 запросить цену → | 1 1 Switch (tray module left door interlock) | |
| 7-88 | MFP Service Manual | ||
| 1 | 40X3848 запросить цену → | 2 1 TTM tray lift coupling assembly | |
| 2 | 40X3847 запросить цену → | 2 1 TTM tray lift gear 17T | |
| 3 | 40X0880 запросить цену → | 2 1 Bushing 6 mm | |
| 4 | 40X3845 запросить цену → | 1 1 TTM tray 3 lift gear assembly | |
| 5 | 40X3846 запросить цену → | 1 1 TTM tray 4 lift gear assembly |
Каталог очень большой (474 позиций). Показаны первые 26 узлов со схемами; полный список доступен по запросу.
