Hewlett Packard Lexmark-C77x-C78x partlist — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 1.1: Covers
3. Assembly 3.1: Fuser (web oiler)
4. Assembly 5: Vacuum transport belt (VTB) assembly
5. Assembly 7: Printheads
6. Assembly 9: Paper feed input
7. Assembly 12: Multipurpose feeder (MPF)
8. Assembly 17: ITU loading
9. Assembly 21: Cartridge drive assembly

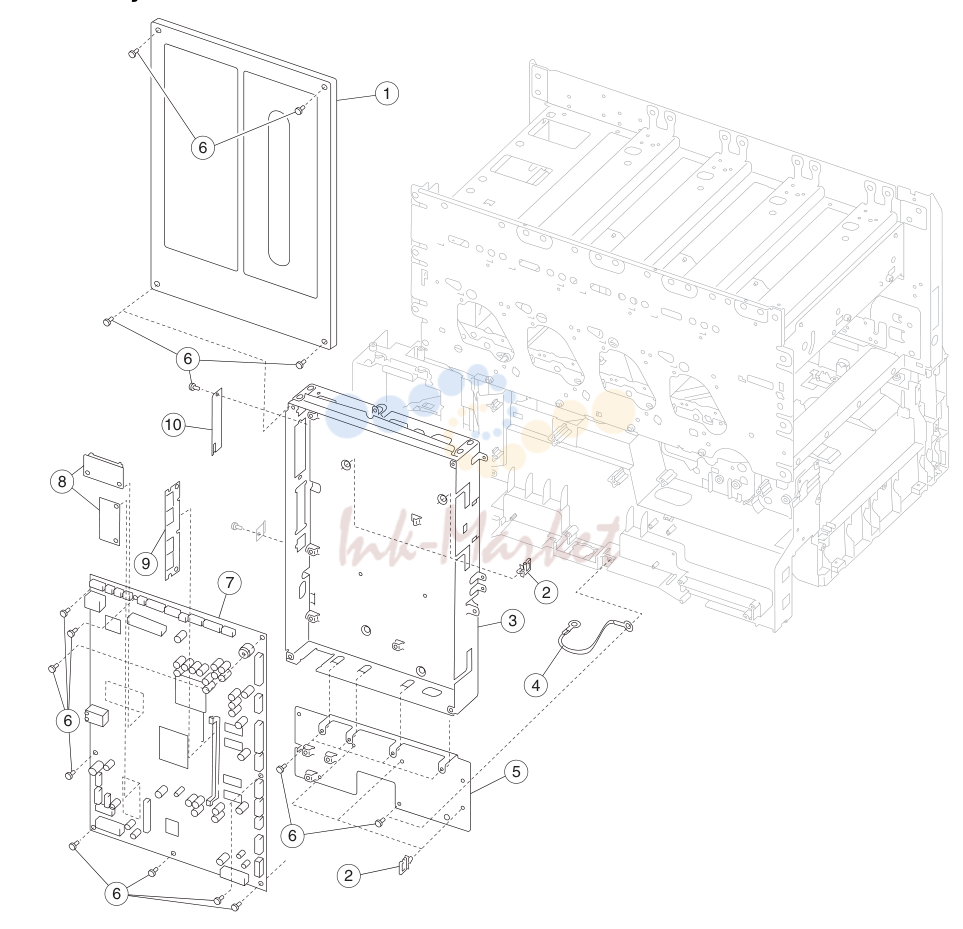

10. Assembly 22.1: Electronics

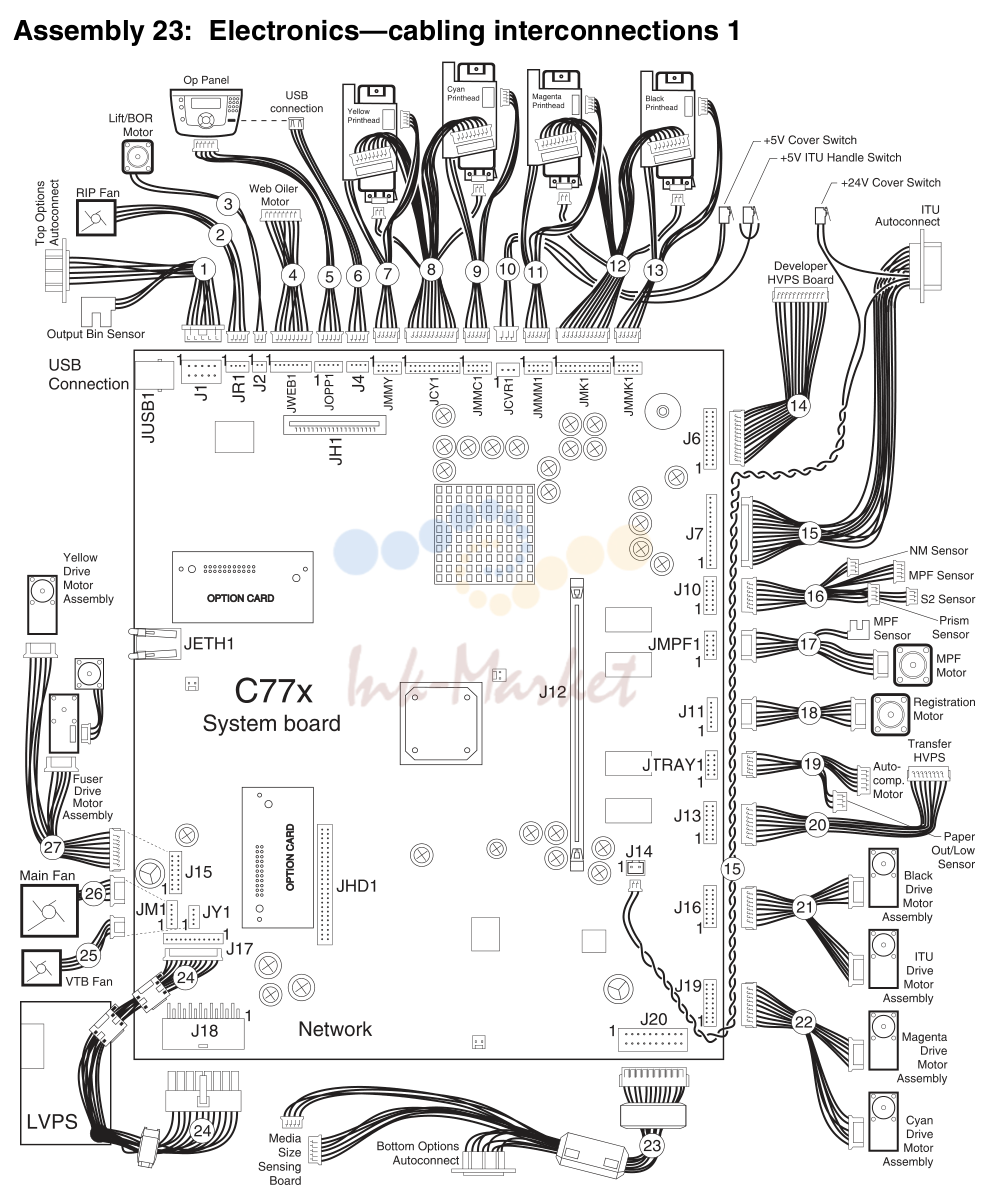

11. Assembly 23: Electronics-cabling interconnections 1

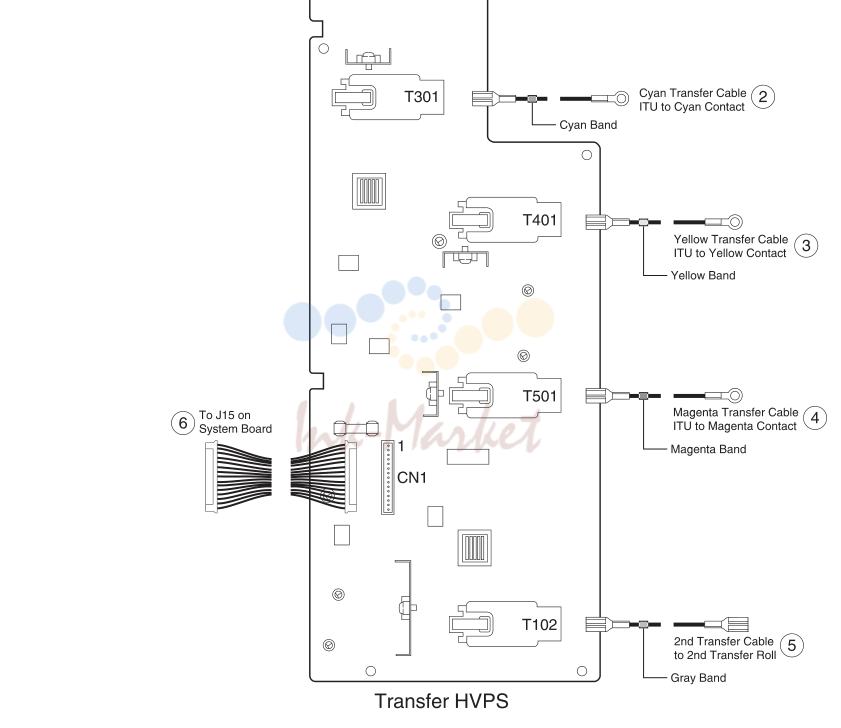

12. Assembly 24: Electronics-cabling interconnections 2

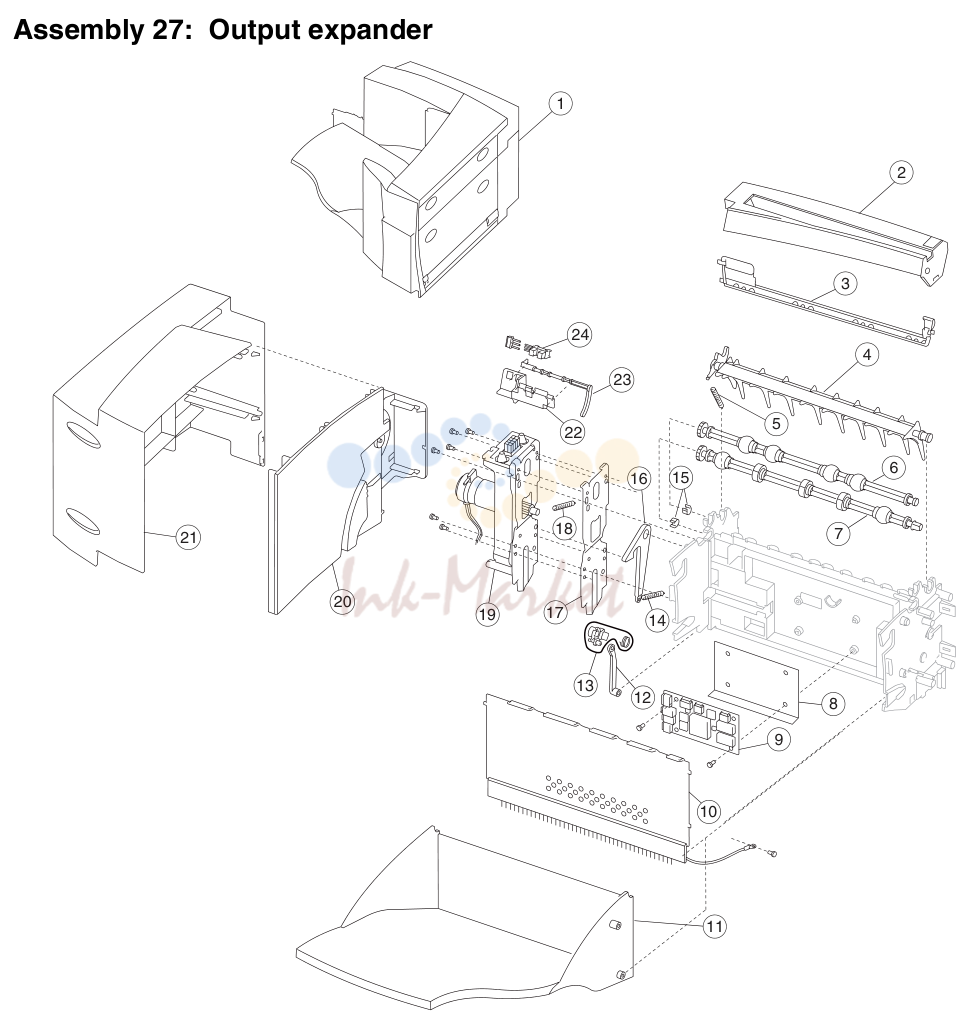

13. Assembly 27: Output expander

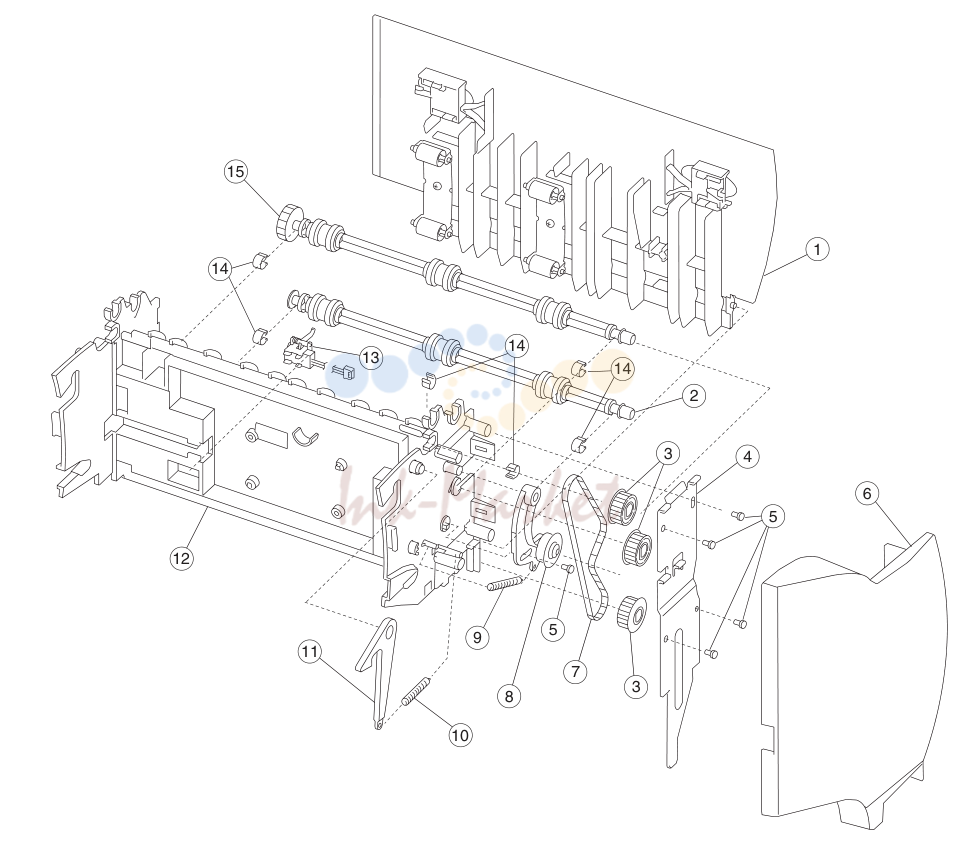

14. Assembly 27.1: Output expander

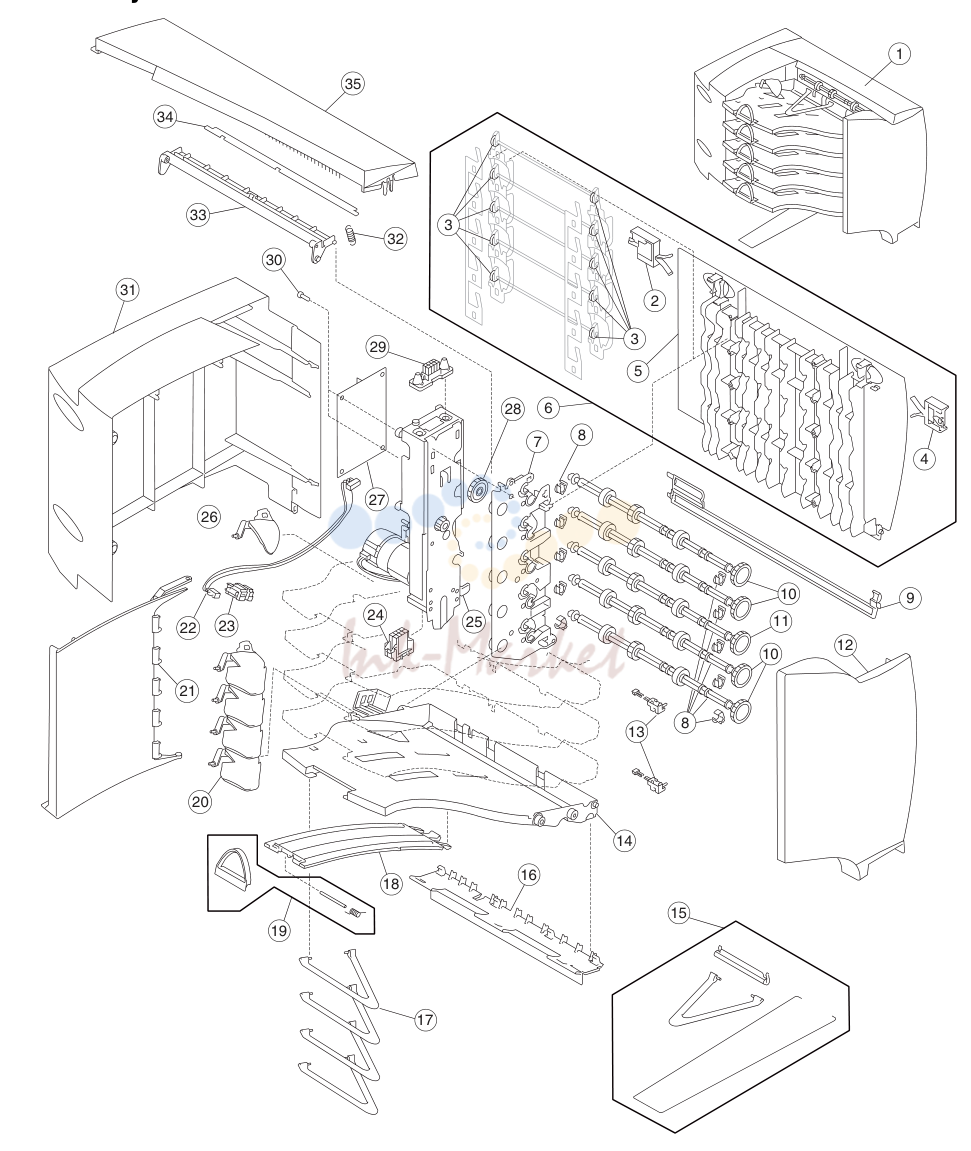

15. Assembly 28: 5-Bin mailbox

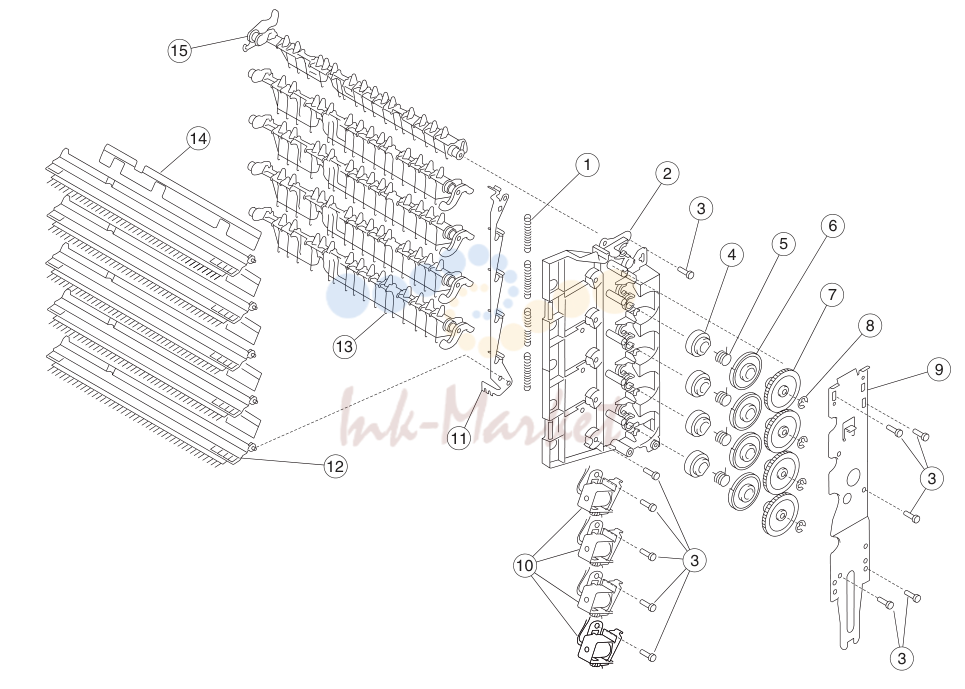

16. Assembly 28.1: 5-Bin mailbox

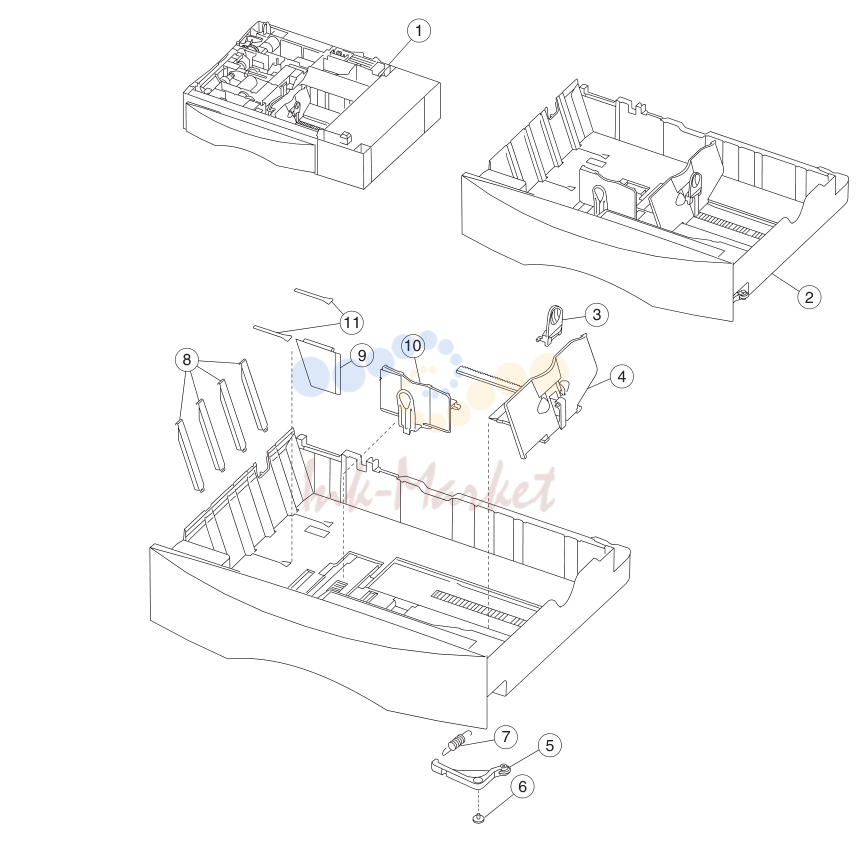

17. Assembly 29: 500-Sheet drawer option

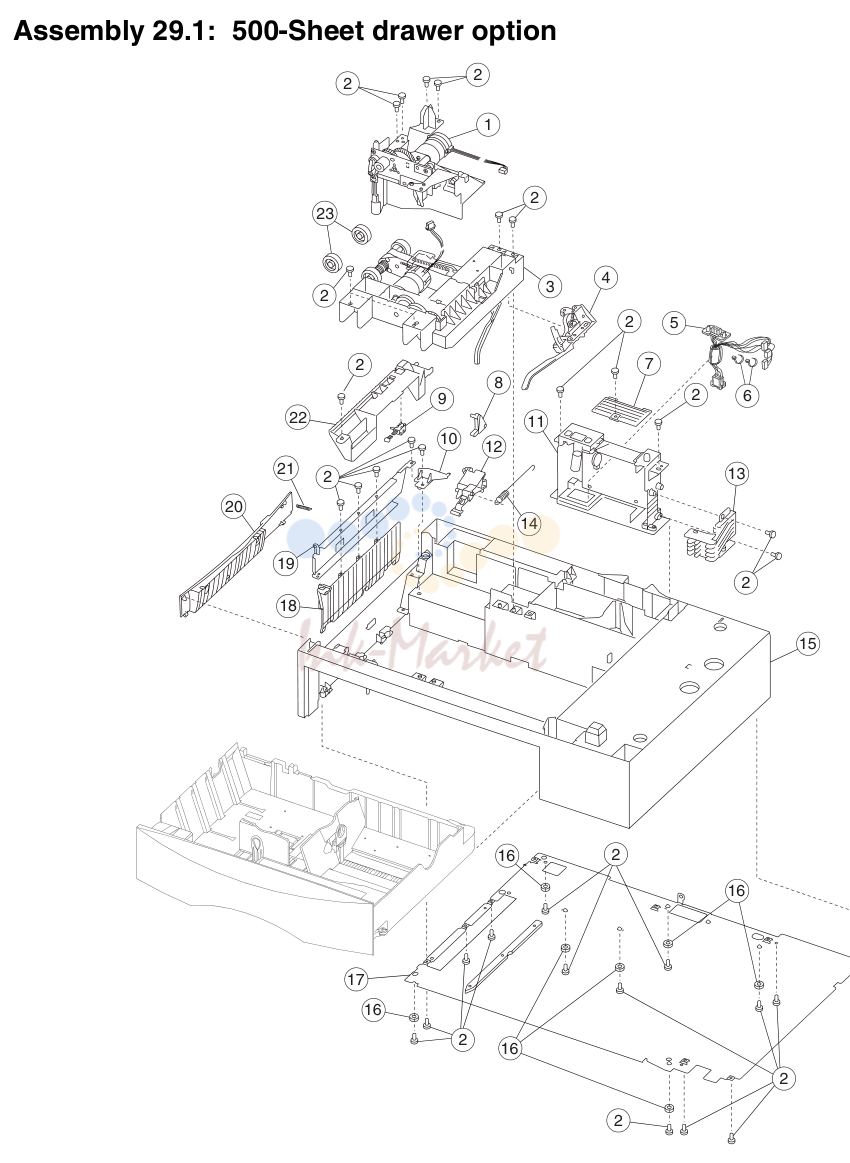

18. Assembly 29.1: 500-Sheet drawer option

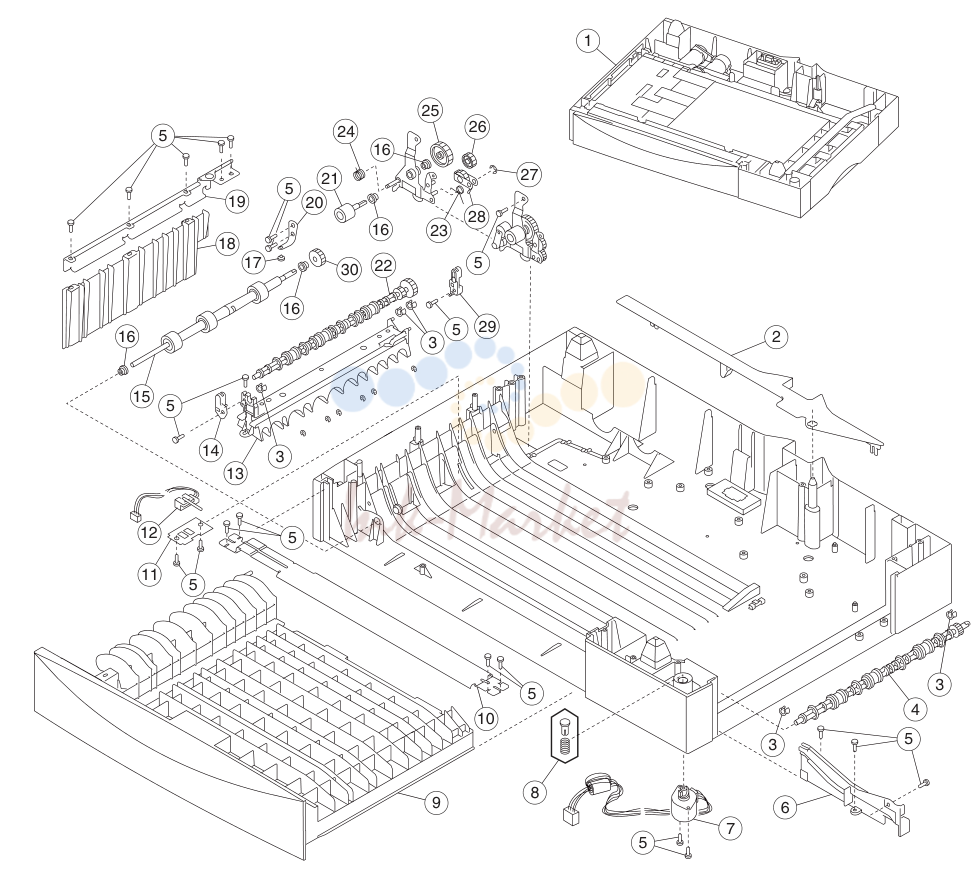

19. Assembly 30: Duplex option

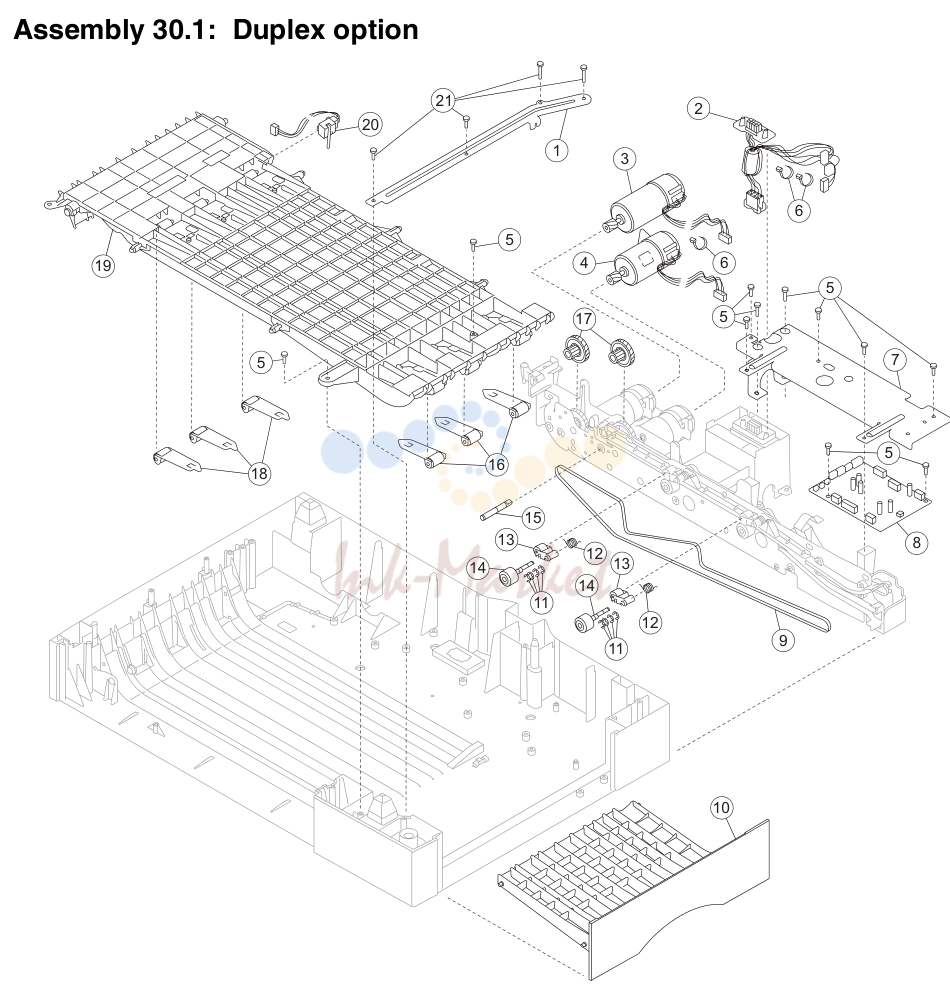

20. Assembly 30.1: Duplex option

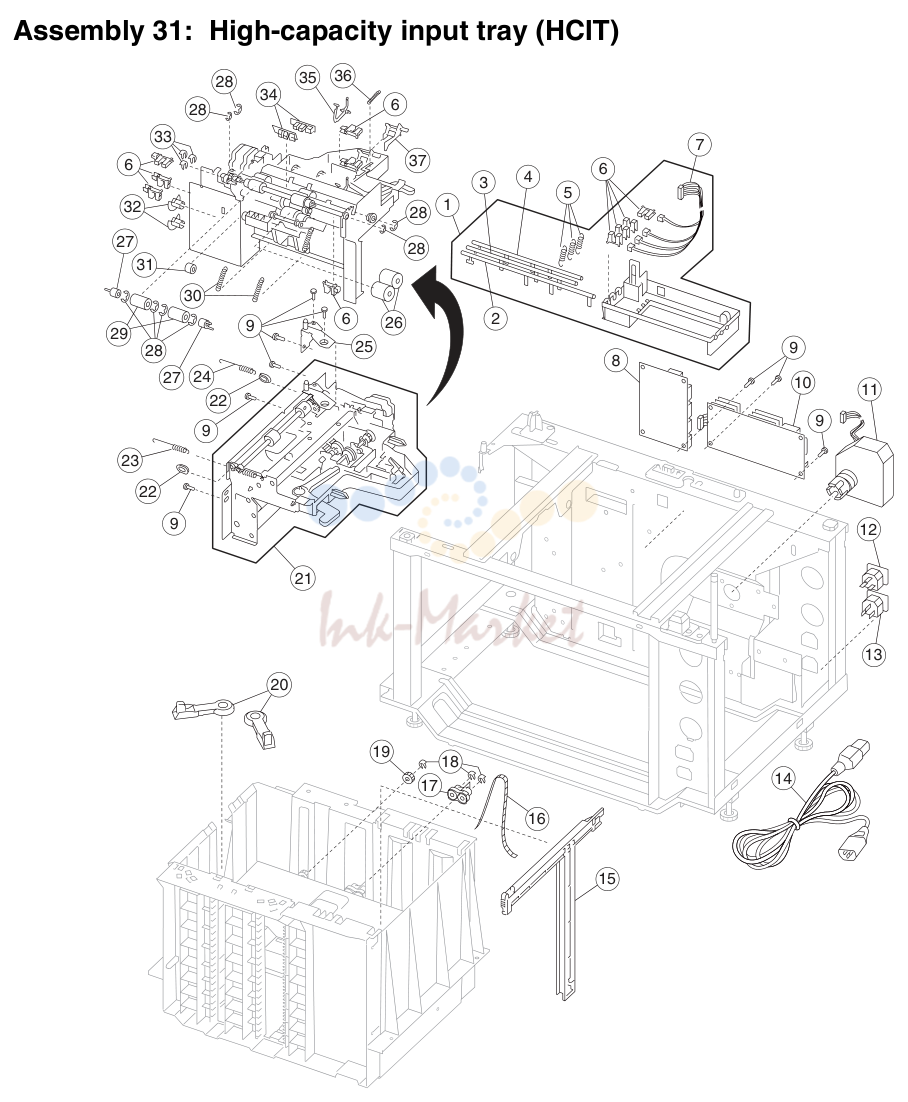

21. Assembly 31: High-capacity input tray (HCIT)

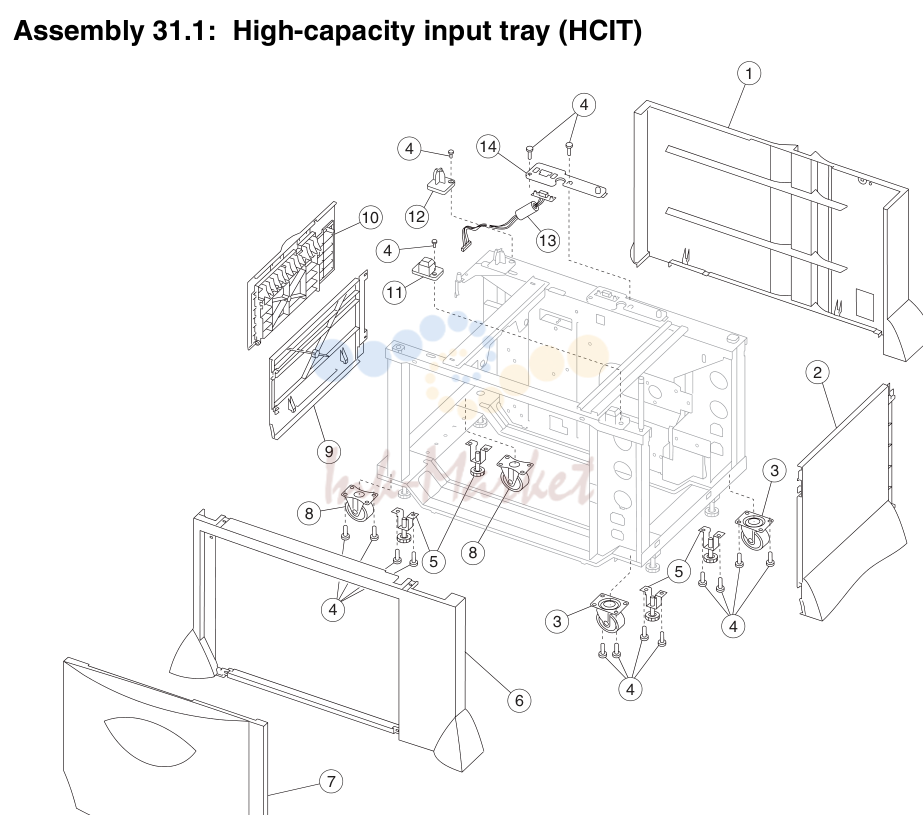

22. Assembly 31.1: High-capacity input tray (HCIT)

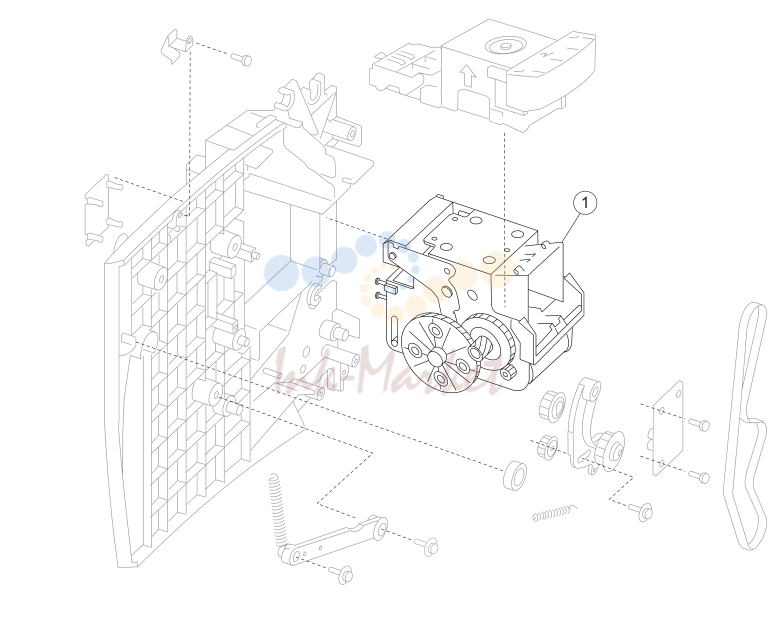

23. Assembly 32.1: StapleSmart finisher

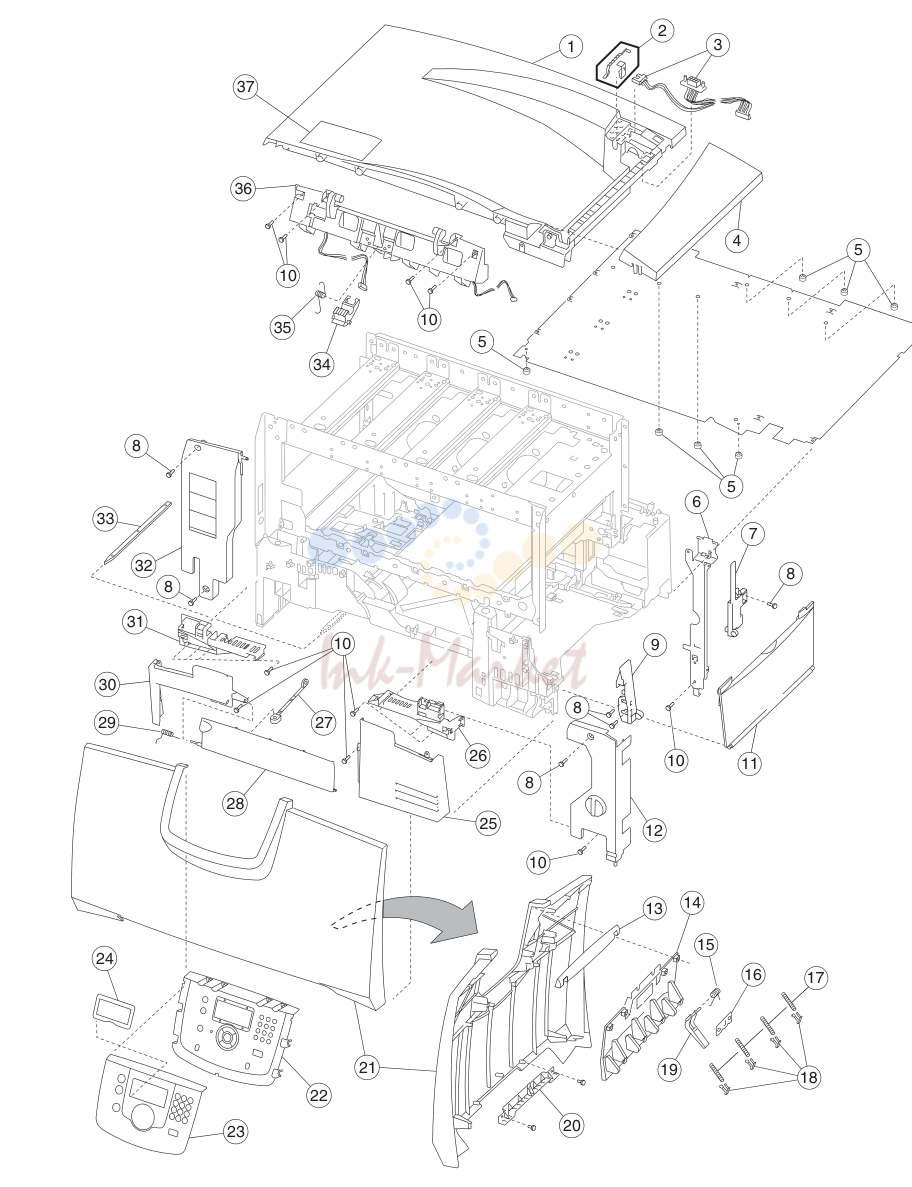

1. Assembly 1: Covers

№	Артикул	Описание
1-1	40X1628 запросить цену →	1 1 Top cover assembly
2	40X1631 запросить цену →	1 1 250 output flag and retainer
3	40X1637 запросить цену →	1 1 Top autoconnect and output bin sensor-1xx/3xx only
3	40X1777 запросить цену →	1 1 Top autoconnect and output bin sensor-2xx/4xx
4	40X1638 запросить цену →	1 1 Redrive cap cover assembly
5	40X1601 запросить цену →	7 1 Machine pad
6	40X1602 запросить цену →	1 1 Top front support bracket
7	40X1622 запросить цену →	1 1 Right rear cover
8		3 3 Screw type 324, parts packet (40X1635)
9	40X1620 запросить цену →	1 1 Right front cover
10		12 12 Screw type 323, parts packet (40X1633)
11	40X1634 запросить цену →	1 1 Lower right door assembly
12	40X1605 запросить цену →	1 1 Front right light shield
13	40X1615 запросить цену →	1 1 Front cover rear pivot cover
14	40X1607 запросить цену →	1 1 Front cover backplate assembly
15	40X1608 запросить цену →	1 1 Detent link spring
16	40X1672 запросить цену →	1 1 Bellcrank detent bearing
17	40X1636 запросить цену →	4 1 Rear hold down spring
18	40X1610 запросить цену →	4 1 Front hold down bellcrank
19	40X1609 запросить цену →	1 1 Detent link
20	40X1623 запросить цену →	1 1 Front access door handle
21	40X1614 запросить цену →	1 1 Front cover
22	40X1626 запросить цену →	1 1 Operator panel assembly
23	40X1625 запросить цену →	1 1 Operator panel bezel with overlays-1xx only
23	40X1822 запросить цену →	1 1 Operator panel bezel with overlays-2xx only
23	40X1624 запросить цену →	1 1 Operator panel bezel with overlays-3xx only
23	40X1874 запросить цену →	1 1 Operator panel bezel with overlays-4xx only
24	40X1627 запросить цену →	1 1 Clear LCD lens
25	40X1621 запросить цену →	1 1 Front lower right cover
26	40X1629 запросить цену →	1 1 Front right handle cover assembly
27	40X1867 запросить цену →	1 1 Reference edge nip release strap
28	40X1619 запросить цену →	1 1 Paper path access door
29	40X1603 запросить цену →	1 1 Paper path access door spring
30	40X1618 запросить цену →	1 1 Front lower left cover
31	40X1630 запросить цену →	1 1 Front left handle cover assembly
32	40X1604 запросить цену →	1 1 Left front light shield cover
33	40X1606 запросить цену →	1 1 Paper tray guide
34	40X1612 запросить цену →	1 1 Detent bellcrank
35	40X1613 запросить цену →	1 1 Bellcrank detent spring
36	40X1611 запросить цену →	1 1 Front access door support
37	40X1616 запросить цену →	1 1 Top paper jam label-3xx/4xx only
37	40X1617 запросить цену →	1 1 Top paper jam label-1xx/2xx only

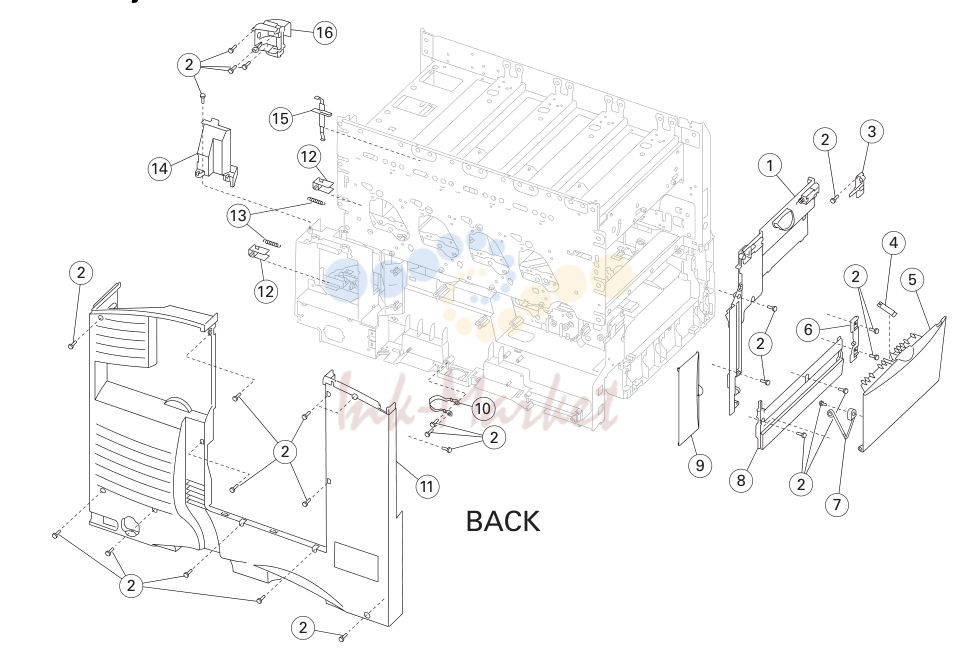

2. Assembly 1.1: Covers

№	Артикул	Описание
2		21 1 Screw type 323, parts packet, (40X1633)
3	40X1653 запросить цену →	1 1 Left upper pivot cover
4	40X1787 запросить цену →	1 1 Jam access door spring
5	40X1658 запросить цену →	1 1 Lower jam access door assembly
6	40X1655 запросить цену →	1 1 Left lower pivot cover
7	40X1768 запросить цену →	1 1 Reference edge nip release strap
8	40X1654 запросить цену →	1 1 Left lower cover
9	40X1656 запросить цену →	1 1 Waste container door
10	40X1647 запросить цену →	1 1 Ground cable
11	40X1644 запросить цену →	1 1 Rear cover
12	40X1643 запросить цену →	2 2 Fuser latch slide
13	40X1645 запросить цену →	2 2 Fuser latch slide spring
14	40X1640 запросить цену →	1 1 Fuser top duct
15	40X1646 запросить цену →	1 1 Duplex actuator arm assembly
16	40X1662 запросить цену →	1 1 RIP fan duct
17	40X1642 запросить цену →	1 1 Fuser wall duct
18	40X1641 запросить цену →	1 1 Fuser bottom duct
19	40X1650 запросить цену →	1 1 Fuser left duct
20	40X1652 запросить цену →	1 1 Redrive belt cover duct
2-1	40X1663 запросить цену →	4 1 Guide assembly, left side
2	40X1664 запросить цену →	4 1 Guide assembly, right side
3		12 8 Screw type 102, parts packet (40X1639)
7-6		Service Manual
3-1	40X1666 запросить цену →	1 1 Fuser assembly, 220 V 500W-1xx/3xx
1	40X1832 запросить цену →	1 1 Fuser assembly, 220 V 500W-2xx/4xx
1	40X1651 запросить цену →	1 1 Fuser assembly, 115 V 500W-1xx/3xx
1	40X1831 запросить цену →	1 1 Fuser assembly, 115 V 500W-2xx/4xx
1	40X1667 запросить цену →	1 1 Fuser assembly, 100 V 500W (Japan)-1xx/3xx
1	40X1833 запросить цену →	1 1 Fuser assembly, 100 V 500W (Japan)-2xx/4xx

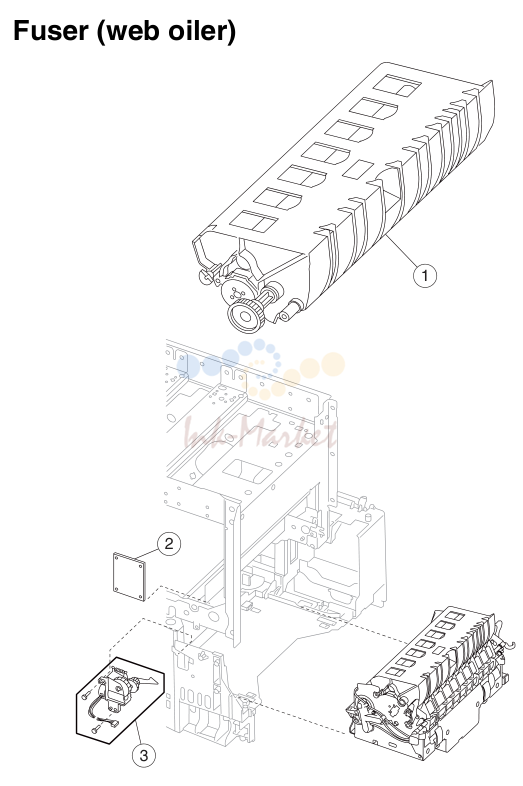

3. Assembly 3.1: Fuser (web oiler)

№	Артикул	Описание
4-1		4 1 Screws type 323, parts packet (40X1633)
2	40X1661 запросить цену →	1 1 Fuser drive assembly
7-10		Service Manual

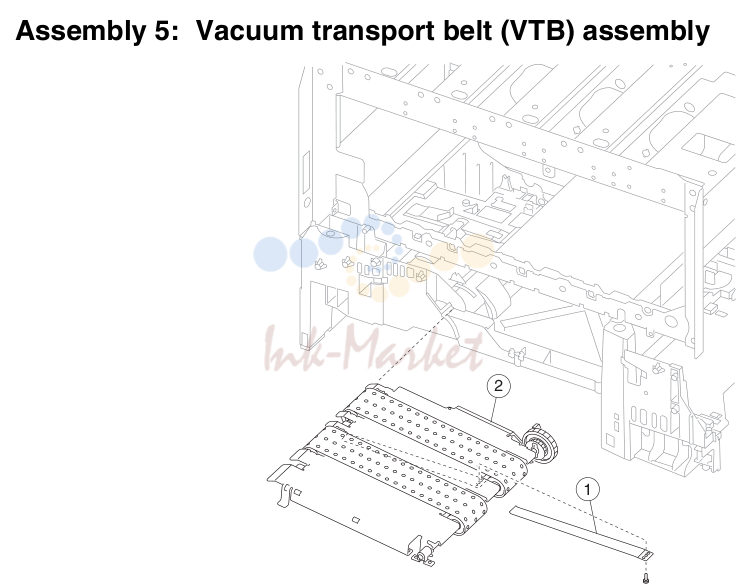

4. Assembly 5: Vacuum transport belt (VTB) assembly

№	Артикул	Описание
6-1	40X1678 запросить цену →	1 1 Second transfer roll
2	40X1679 запросить цену →	1 1 Transfer plate assembly
7-12		Service Manual

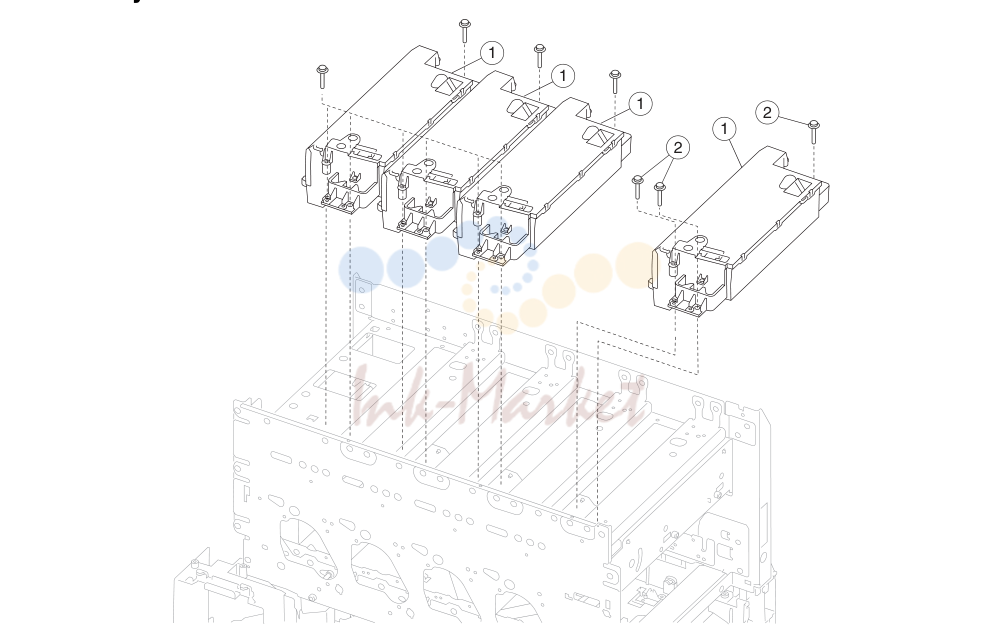

5. Assembly 7: Printheads

№	Артикул	Описание
8-1	40X1686 запросить цену →	8 2 Bracket mounting anchor (2 per package)
2	40X1685 запросить цену →	2 2 Upper door hinge
3		2 2 Screw type 312/322/412/423, parts packet, (40X1691)
4	40X1689 запросить цену →	1 1 Redrive belt 300 T
5	40X1684 запросить цену →	1 1 Redrive assembly
6	40X1690 запросить цену →	1 1 Redrive door assembly
7	40X1687 запросить цену →	1 1 Lower right door latch
8	40X1688 запросить цену →	1 1 Lower left door latch
9		2 2 Screw type 324, parts packet (40X1635)
10	40X1634 запросить цену →	1 1 Lower right door assembly
7-14		Service Manual

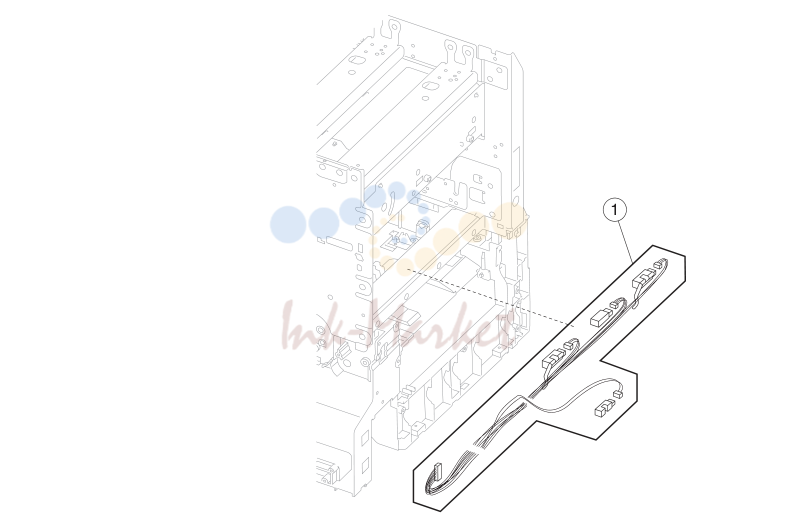

6. Assembly 9: Paper feed input

№	Артикул	Описание
10-1	40X1700 запросить цену →	1 1 System board shield support with clips
2	40X1698 запросить цену →	1 1 Media size sensing bracket
3	40X1697 запросить цену →	4 4 Media size sensing spring
4		4 4 Screw type 232, parts packet, 40X1676 (media size sensing assembly
5	40X1699 запросить цену →	1 1 Media size sensing board assembly
6	40X1696 запросить цену →	4 4 Media size sensing link
7-16		Service Manual
11-1	40X1701 запросить цену →	1 1 Nip relief handle
2	40X1702 запросить цену →	1 1 Registration motor assembly kit, including:
3		3 3 Screw type 323, parts packet, 40X1633

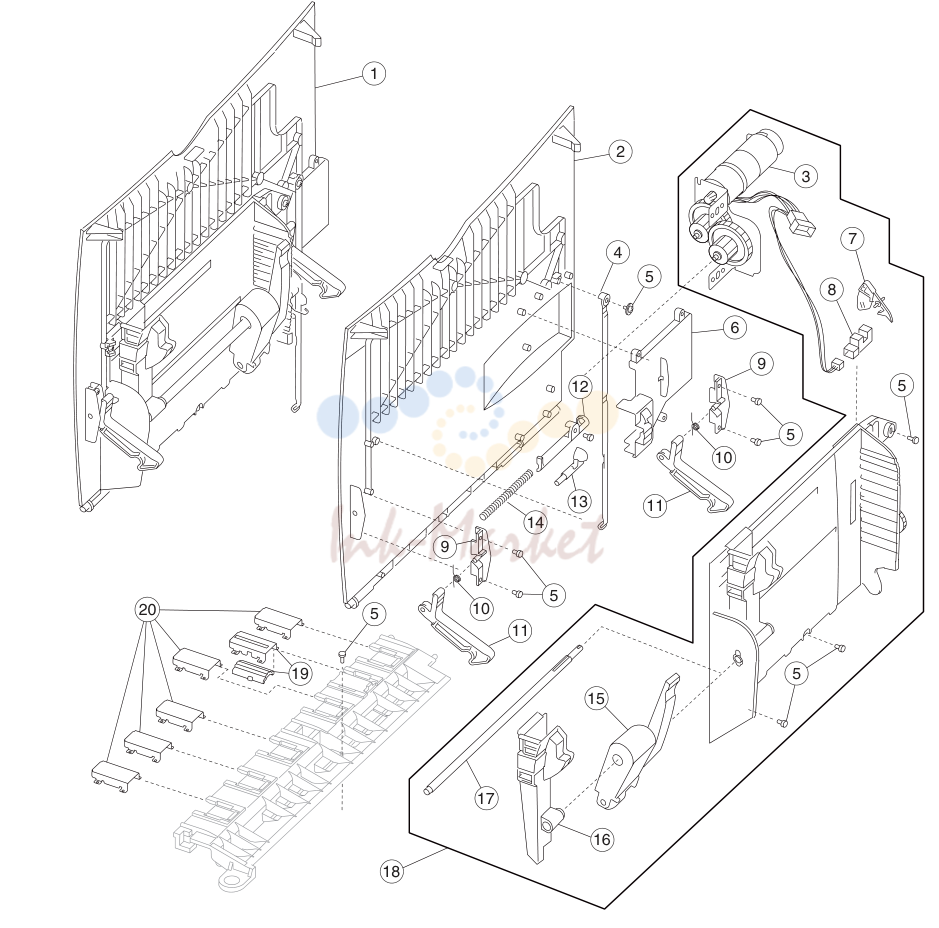

7. Assembly 12: Multipurpose feeder (MPF)

№	Артикул	Описание
12-1	40X1714 запросить цену →	1 1 MPF door assembly-1xx/3xx
1	40X1841 запросить цену →	1 1 MPF door assembly-2xx/4xx
2	40X1711 запросить цену →	1 1 MPF door cover
3	40X1853 запросить цену →	1 1 MPF drive assembly
4	40X1708 запросить цену →	1 1 Door hinge restraint
5		12 12 Screw type 312/322/412/423, parts packet, 40X1691
6	40X1710 запросить цену →	1 1 MPF gear cover
7	40X1673 запросить цену →	1 1 MPF paper out flag
8	40X1852 запросить цену →	1 1 Paper out sensor MPF
9	40X1715 запросить цену →	2 2 MPF support bracket cover
10	40X1707 запросить цену →	2 2 MPF support bracket spring
11	40X1717 запросить цену →	2 1 MPF support bracket
12	40X1713 запросить цену →	1 1 Frame bias latch cover
13	40X1712 запросить цену →	1 1 Frame bias latch
14	40X1706 запросить цену →	1 1 Frame bias spring
15	40X1716 запросить цену →	1 1 MPF autocompensator pick assembly
16	40X1736 запросить цену →	1 1 MPF side restraint
17	40X1682 запросить цену →	1 1 MPF pick shaft
18	40X1709 запросить цену →	1 1 MPF feed assembly-1xx/3xx
18	40X1840 запросить цену →	1 1 MPF feed assembly-2xx/4xx
19	40X1808 запросить цену →	1 1 Friction buckler and buckler housing
20	40X1704 запросить цену →	5 5 Rib housing
13-1	40X1728 запросить цену →	1 1 500-Sheet tray assembly
2	40X1720 запросить цену →	1 1 Back restraint latch
3	40X1719 запросить цену →	1 1 Back restraint
4	40X1723 запросить цену →	1 1 Tray bias bellcrank assembly
5		1 1 Screw type 312/322/412/423, parts packet, 40X1691
6	40X1725 запросить цену →	1 1 Tray bias spring
7	40X1722 запросить цену →	4 4 Wear strip
8	40X1885 запросить цену →	1 1 Tray wear clip
9	40X1727 запросить цену →	2 2 Restraint pad
10	40X1718 запросить цену →	1 1 Side restraint
7-20		Service Manual
14-1	40X1730 запросить цену →	1 1 Tray interlock bellcrank
2	40X1741 запросить цену →	1 1 Pick arm lift bellcrank
3	40X1724 запросить цену →	1 1 Pick assembly 500-tray
4	40X1734 запросить цену →	1 1 Bellcrank lift spring
5	40X1732 запросить цену →	1 1 Paper level sensing assembly
6	40X1731 запросить цену →	1 1 Tray interlock bracket
7	40X1729 запросить цену →	1 1 Sensor, paper out/low
8		1 1 Screw type 312/322/412/423, parts packet, 40X1691 (pick roll mounting)
9	40X1765 запросить цену →	2 2 Pick roll tires (2 per pack)
10	40X1733 запросить цену →	1 1 Pick motor extension and paper level sensing cable
15-1	40X1739 запросить цену →	1 1 ITU light shield assembly
2	40X1788 запросить цену →	1 1 ITU assembly-1xx/3xx only
2	40X1826 запросить цену →	1 1 ITU assembly-2xx/4xx only
3	40X1678 запросить цену →	1 1 Second transfer roll
4	40X1737 запросить цену →	1 1 ITU coupler retract lever
7-22		Service Manual
1	40X1823 запросить цену →	1 1 ITU drive assembly
2	40X1742 запросить цену →	1 1 #58 gear
3		3 3 Screw type 323, parts packet, 40X1633 (ITU drive assembly lower frame)

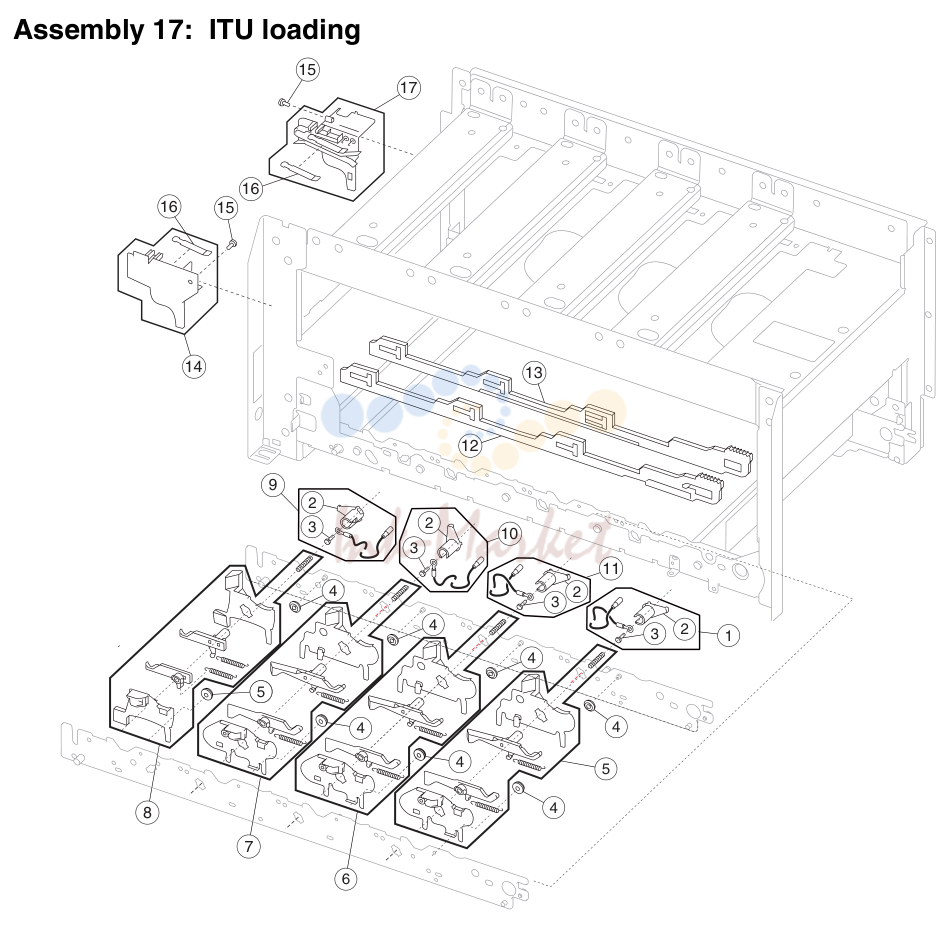

8. Assembly 17: ITU loading

№	Артикул	Описание
17-1	40X1761 запросить цену →	1 1 Yellow terminal contact assembly
2	40X1744 запросить цену →	4 1 Contact spring terminal
3		4 1 Screw type 312/322/412/423, parts packet, 40X1691
4	40X1743 запросить цену →	8 1 Cartridge support roller
5	40X1749 запросить цену →	1 1 Parts packet, ITU loading-yellow, including
6	40X1750 запросить цену →	1 1 Parts packet, ITU loading-cyan, including
7	40X1751 запросить цену →	1 1 Parts packet, ITU loading (1xx/3xx)-magenta, including
7	40X1849 запросить цену →	1 1 Parts packet, ITU loading (2xx/4xx)-magenta, including
8	40X1752 запросить цену →	1 1 Parts packet, ITU loading-black, including
9	40X1753 запросить цену →	1 1 Black terminal contact assembly
10	40X1757 запросить цену →	1 1 Magenta terminal contact assembly
11	40X1759 запросить цену →	1 1 Cyan terminal contact assembly
12	40X1747 запросить цену →	1 1 BOR front cam
13	40X1748 запросить цену →	1 1 BOR rear cam
14	40X1770 запросить цену →	1 1 Front ITU guide
15		2 2 Screw type 323, parts packet, 40X1633
16	40X1745 запросить цену →	1 1 ITU bias spring
17	40X1746 запросить цену →	1 1 Rear ITU guide
18-1	40X1756 запросить цену →	1 1 Waste toner container
2	40X1755 запросить цену →	1 1 Waste container latch spring
3	40X1754 запросить цену →	1 1 Waste container latch
7-26		Service Manual
20-1	40X1762 запросить цену →	4 1 Cartridge contact assembly, complete
2	40X1636 запросить цену →	4 1 Rear hold down spring
3	40X1760 запросить цену →	4 1 Rear hold down bellcrank
7-28		Service Manual

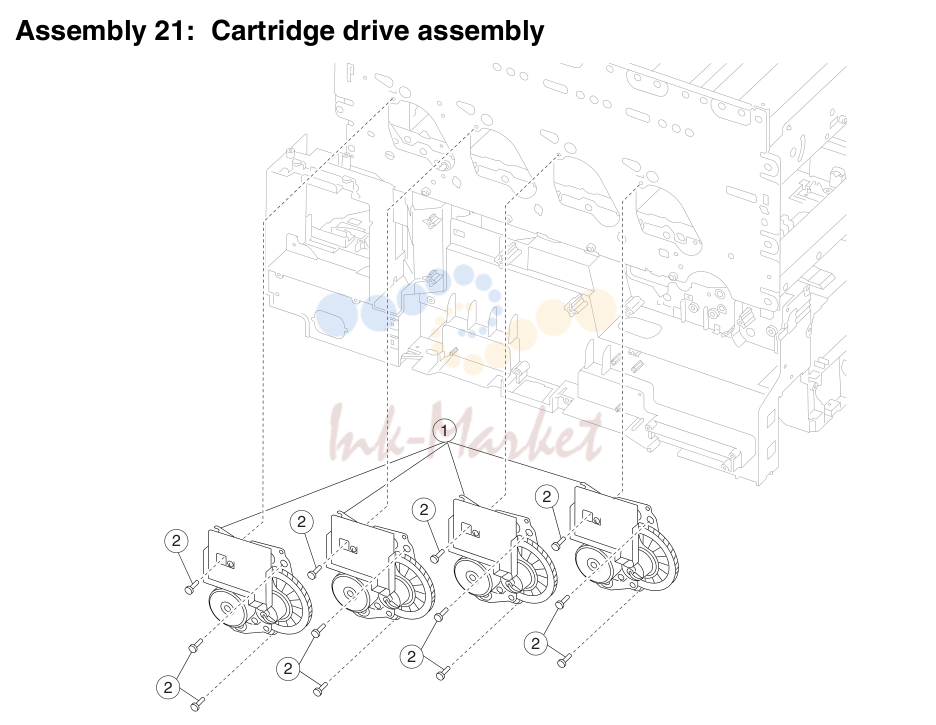

9. Assembly 21: Cartridge drive assembly

№	Артикул	Описание
22-1	40X0269 запросить цену →	1 1 Power cord set, 8 ft (straight)-U.S., Asia Pacific (English), Canada,
1	40X1767 запросить цену →	1 1 Power cord set, 8 ft (straight)-African countries-Bluemark, Austria,
1	40X0288 запросить цену →	1 1 Power cord set, 8 ft (straight)-Argentina
1	40X0301 запросить цену →	1 1 Power cord set, 8 ft (straight)-Australia
1	40X1766 запросить цену →	1 1 Power cord set, 8 ft (straight)-Bolivia, Peru
1	40X1773 запросить цену →	1 1 Power cord set, 8 ft (straight)-Botswana, Lesotho, Namibia, South Africa
1	40X0277 запросить цену →	1 1 Power cord set, 8 ft (straight)-Brazil
1	40X0273 запросить цену →	1 1 Power cord set, 8 ft (straight)-Chile, Uruguay
1	40X1774 запросить цену →	1 1 Power cord set, 8 ft (straight)-Denmark
1	40X0271 запросить цену →	1 1 Power cord set, 8 ft (straight)-Ireland, UK
1	40X0275 запросить цену →	1 1 Power cord set, 8 ft (straight)-Israel
1	40X0270 запросить цену →	1 1 Power cord set, 8 ft (straight)-Japan
1	40X0280 запросить цену →	1 1 Power cord set, 6 ft (straight)-Korea
1	40X1792 запросить цену →	1 1 Power cord set, 8 ft (straight)-Korea
1	40X0303 запросить цену →	1 1 Power cord set, 8 ft (straight)-PRC
1	40X1772 запросить цену →	1 1 Power cord set, 8 ft (straight)-Switzerland
1	40X0281 запросить цену →	1 1 Power cord set, 6 ft (straight)-Taiwan
1	40X1791 запросить цену →	1 1 Power cord set, 8 ft (straight)-Taiwan
2	40X1781 запросить цену →	1 1 LVPS assembly
3		8 8 Screw type 121, parts packet, 40X1780

10. Assembly 22.1: Electronics

№	Артикул	Описание
2	40X1786 запросить цену →	5 1 Cable clip
3	40X1783 запросить цену →	1 1 System board inner shield assembly
4	40X1785 запросить цену →	1 1 Ground cable
5	40X1700 запросить цену →	1 1 System board shield support with clips
6		20 20 Screw type 232, parts packet, 40X1676
7	40X1775 запросить цену →	1 1 System board, network-1xx/3xx only
7	40X1817 запросить цену →	1 1 System board, network-2xx/4xx.only
8	40X3521 запросить цену →	1 1 Bar code card assembly-1xx/3xx only
8	40X4741 запросить цену →	1 1 Bar code card assembly-2xx/4xx only
9	40X1508 запросить цену →	1 1 128MB SDRAM card assembly
9	40X1509 запросить цену →	1 1 256MB SDRAM card assembly
9	40X1510 запросить цену →	1 1 512MB SDRAM card assembly
10	40X1784 запросить цену →	1 1 INA blank flat shield, use when options are not installed
2		2 2 Screw type 323, parts packet, 40X1633 (TFR HVPS board to frame)
3		1 1 Screw type 324, parts packet, 40X1635 (TFR HVPS board to frame)
4	40X1794 запросить цену →	3 3 Standoff, high voltage power supply-developer board
5		8 8 Screw type 121, parts packet, 40X1780
6	40X1795 запросить цену →	1 1 Developer HVPS board-1xx/3xx only
6	40X1825 запросить цену →	1 1 Developer HVPS board-2xx/4xx only
7-34		Service Manual
2	40X1796 запросить цену →	1 1 VTB fan gap cover
3	40X1798 запросить цену →	1 1 Fuser fan assembly
4		2 2 Screws, parts packet, 40X1797 (fuser fan mounting)
5	40X1799 запросить цену →	1 1 RIP fan, 92 mm
6	40X1662 запросить цену →	1 1 RIP fan duct
7		2 2 Screw type 324, parts packet, 40X1635

11. Assembly 23: Electronics-cabling interconnections 1

№	Артикул	Описание
23-1	40X1637 запросить цену →	1 1 Top autoconnect and output bin sensor-1xx/3xx only
1	40X1777 запросить цену →	1 1 Top autoconnect and output bin sensor-2xx/4xx
2	40X1799 запросить цену →	1 1 RIP fan, 92 mm
3	40X1758 запросить цену →	1 1 Lift/BOR assembly
4	40X1807 запросить цену →	1 1 Oiler motor driver cable
5	40X1801 запросить цену →	1 1 Operator panel cable
6	40X1769 запросить цену →	1 1 Operator panel USB cable
7	40X1828 запросить цену →	1 1 Printhead assembly-yellow mirror motor (attached to yellow printhead)
8	40X1806 запросить цену →	1 1 Laser cable-cyan/yellow
9	40X1828 запросить цену →	1 1 Printhead assembly-cyan mirror motor (attached to cyan printhead)
10	40X1740 запросить цену →	1 1 Printhead interlock cable assembly
11	40X1828 запросить цену →	1 1 Printhead assembly-magenta mirror motor (attached to magenta
12	40X1805 запросить цену →	1 1 Laser cable-black/magenta
13	40X1828 запросить цену →	1 1 Printhead assembly-black mirror motor (attached to black printhead)
14	40X1810 запросить цену →	1 1 HVPS control cable-developer
15	40X1739 запросить цену →	1 1 ITU light shield assembly
16	40X1692 запросить цену →	1 1 S2/XPAR/NMS/MPF cable assembly (with sensors)
17	40X1854 запросить цену →	1 1 MPF motor/sensor cable
18	40X1702 запросить цену →	1 1 Registration motor assembly kit
19	40X1733 запросить цену →	1 1 Pick motor extension and paper level sensing cable
20	40X1809 запросить цену →	1 1 HVPS control cable-transfer
21	40X1804 запросить цену →	1 1 ITU and black cartridge motor cable
22	40X1803 запросить цену →	1 1 Cyan and magenta cartridge motor cable
23	40X1811 запросить цену →	1 1 Options bottom/media size sensing cable assembly
24	40X1781 запросить цену →	1 1 LVPS assembly
25	40X1800 запросить цену →	1 1 VTB fan, 60 mm
26	40X1798 запросить цену →	1 1 Fuser fan assembly
27	40X1802 запросить цену →	1 1 Fuser and yellow cartridge motor cable

12. Assembly 24: Electronics-cabling interconnections 2

№	Артикул	Описание
24-1	40X1753 запросить цену →	1 1 Black terminal contact assembly
2	40X1759 запросить цену →	1 1 Cyan terminal contact assembly
3	40X1761 запросить цену →	1 1 Yellow terminal contact assembly
4	40X1757 запросить цену →	1 1 Magenta terminal contact assembly
5	40X1812 запросить цену →	1 1 Second transfer voltage cable assembly
6	40X1809 запросить цену →	1 1 HVPS control cable-transfer
25-1	40X1810 запросить цену →	1 1 HVPS control cable-developer
2	40X1762 запросить цену →	4 1 Cartridge contact assembly, complete
7-40		Service Manual

13. Assembly 27: Output expander

№	Артикул	Описание
27-1	40X1980 запросить цену →	1 1 Output expander, complete
2	40X1996 запросить цену →	1 1 Right cover
3	40X1997 запросить цену →	1 1 ESD brush cover
4	40X1988 запросить цену →	1 1 Deflector gate (also order 40X2000) Also called upper redrive deflecter.
5	40X2000 запросить цену →	1 1 Upper diverter spring
6	40X2007 запросить цену →	1 1 Exit shaft assembly, also order parts packet 40X2011
7	40X1999 запросить цену →	1 1 Lower exit shaft assembly, also order parts packet 40X2011
8	40X1982 запросить цену →	1 1 Output option card shield
9	40X2013 запросить цену →	1 1 Output expander DC motor board
10	40X1984 запросить цену →	1 1 Front control board cover
11	40X1992 запросить цену →	1 1 Output expander tray
12	40X2014 запросить цену →	1 1 Diverter arm
13	40X1978 запросить цену →	1 1 Spring clutch assembly
14	40X2010 запросить цену →	1 1 Output tray spring
15		2 1 Shaft bearing, parts packet, 40X2011
16	40X1991 запросить цену →	1 1 Output tray latch
17	40X1981 запросить цену →	2 1 Front attach bracket
18	40X2009 запросить цену →	2 1 Swing arm spring
19	40X1995 запросить цену →	1 1 Output expander assembly, mechanical linkage
20	40X1987 запросить цену →	1 1 Rear support cover
21	40X1986 запросить цену →	1 1 Rear cover
22	40X1989 запросить цену →	1 1 Level sensor bracket
23	40X1990 запросить цену →	1 1 Output paper level flag
24	40X3265 запросить цену →	1 1 Dual bin full sensor

14. Assembly 27.1: Output expander

№	Артикул	Описание
2	40X2006 запросить цену →	1 1 Lower shaft assembly, also order parts packet 40X2011
3	40X2004 запросить цену →	3 1 Drive pulley
4	40X1983 запросить цену →	2 1 Rear attach bracket
5		4 4 Screw, parts packet, 40X1813
6	40X1985 запросить цену →	1 1 Front cover
7	40X2002 запросить цену →	1 1 160-gear belt
8	40X2003 запросить цену →	1 1 Belt idler arm assembly
9	40X2005 запросить цену →	1 1 Belt tensioner spring
10	40X2010 запросить цену →	1 1 Output tray spring
11	40X1991 запросить цену →	1 1 Output tray latch
12	40X2015 запросить цену →	1 1 Frame assembly
13	40X3264 запросить цену →	1 1 Output expander pass thru sensor
14		6 1 Shaft bearing, parts packet, 40X2011
15	40X2012 запросить цену →	1 1 Shaft assembly, middle 40T, also order parts packet 40X2011

15. Assembly 28: 5-Bin mailbox

№	Артикул	Описание
28-1	40X2020 запросить цену →	1 1 5-Bin mailbox, complete
2	40X2157 запросить цену →	1 1 Access door rear latch
3	40X2049 запросить цену →	10 1 Rear access door roller assembly
4	40X2024 запросить цену →	1 1 Access door front latch
5	40X2032 запросить цену →	1 1 Front door cover
6	40X4268 запросить цену →	1 1 Front door assembly
7	40X2044 запросить цену →	1 1 Left frame assembly w/clutch assembly
8	40X2056 запросить цену →	1 1 Drive shaft bushing packet
9	40X2033 запросить цену →	1 1 Right cover
10	40X2054 запросить цену →	4 1 Drive shaft assembly
11	40X2055 запросить цену →	1 1 Drive with gear shaft assembly
12	40X2029 запросить цену →	1 1 Front cover
13	40X3242 запросить цену →	5 1 5-bin mailbox pass thru sensor
14	40X2028 запросить цену →	5 1 Paper cap tray
15	40X2043 запросить цену →	1 1 5-bin mailbox assembly kit
16	40X2027 запросить цену →	1 1 Bail attach bracket assembly
17		1 1 Bail, order P/N 40X2043, 5-bin mailbox assembly kit
18	40X2035 запросить цену →	5 1 Paper tray support
19	40X2042 запросить цену →	5 1 Paper tray stop assembly
20	40X2038 запросить цену →	4 1 Bin full flag
21	40X2030 запросить цену →	1 1 Rear structural cover
22	40X2023 запросить цену →	5 1 Tray media level sensor cable
23	40X3240 запросить цену →	5 1 Dual bin level sensor
24	40X2052 запросить цену →	1 1 Lower autoconnect cable assembly
25	40X2050 запросить цену →	1 1 Main DC drive assembly
26	40X2026 запросить цену →	1 1 Bin full flag
27	40X2064 запросить цену →	1 1 5-bin mailbox system board assembly
28	40X2067 запросить цену →	1 1 Drive gear
29	40X2053 запросить цену →	1 1 Upper autoconnect cable assembly
30		12 12 Screw, parts packet, 40X2046 (board mounting)
31	40X2031 запросить цену →	1 1 Rear assembly cover
32	40X2000 запросить цену →	1 1 Upper diverter spring
33	40X2025 запросить цену →	1 1 Top bin cover
34	40X2040 запросить цену →	1 1 Wire cover
35	40X1638 запросить цену →	1 1 Redrive cap cover assembly

16. Assembly 28.1: 5-Bin mailbox

№	Артикул	Описание
2	40X2039 запросить цену →	1 1 Right side frame assembly
3		12 12 Screw type 323, parts packet, 40X1633
4	40X2057 запросить цену →	4 1 Diverter actuator cam
5	40X2060 запросить цену →	4 1 Diverter actuator spring
6	40X2058 запросить цену →	4 1 Diverter actuator latch
7	40X2059 запросить цену →	4 1 Diverter actuator arbor
8	40X2069 запросить цену →	4 1 C-clip retainer
9	40X2021 запросить цену →	1 1 Attach front bracket
10	40X2061 запросить цену →	4 1 Diverter solenoid
11	40X2022 запросить цену →	1 1 Static ground contact
12	40X2041 запросить цену →	5 1 Paper exit deflector w/brush
13	40X2037 запросить цену →	4 1 Paper deflector
14	40X2068 запросить цену →	4 1 Deflector
15	40X2036 запросить цену →	1 1 Paper top bin deflector

17. Assembly 29: 500-Sheet drawer option

№	Артикул	Описание
29-1	40X1880 запросить цену →	1 1 500-Sheet drawer option, complete
2	40X1728 запросить цену →	1 1 500-Sheet tray assembly
3	40X1720 запросить цену →	1 1 Back restraint latch
4	40X1719 запросить цену →	1 1 Back restraint
5	40X1723 запросить цену →	1 1 Tray bias bellcrank assembly
6		1 1 Screw type 312/322/412/423, parts packet, 40X1691
7	40X1725 запросить цену →	1 1 Tray bias spring
8	40X1722 запросить цену →	4 1 Wear strip
9	40X1721 запросить цену →	1 1 Tray wear clip
10	40X1885 запросить цену →	1 1 Tray wear clip
11	40X1727 запросить цену →	2 2 Restraint pad

18. Assembly 29.1: 500-Sheet drawer option

№	Артикул	Описание
2		31 31 Screw type 323, parts packet, 40X1633
3	40X1910 запросить цену →	1 1 500-Sheet option tray pick assembly
4	40X1898 запросить цену →	1 1 Paper level sensing assembly
5	40X1938 запросить цену →	1 1 Autoconnect cable assembly
6	40X1648 запросить цену →	1 6 Cable tie (6 in a pack)
7	40X1908 запросить цену →	1 1 Frame cover
8	40X1730 запросить цену →	1 1 Tray interlock bellcrank
9	40X1891 запросить цену →	1 1 Pass thru sensor
10	40X1896 запросить цену →	1 1 Hinge
11	40X1894 запросить цену →	1 1 Electronics/size sensing assembly with system board
12	40X1741 запросить цену →	1 1 Pick arm lift bellcrank
13	40X1899 запросить цену →	1 1 Media size sensing assembly
14	40X1734 запросить цену →	1 1 Bellcrank lift spring
15	40X1907 запросить цену →	1 1 500-Sheet base assembly
16	40X1601 запросить цену →	7 1 Machine pad
17	40X1903 запросить цену →	1 1 Plate, 500-Sheet support assembly
18	40X1909 запросить цену →	1 1 Paper guide
19	40X1897 запросить цену →	1 1 Wall support plate
20	40X1911 запросить цену →	1 1 Base door assembly
21	40X1895 запросить цену →	1 1 500-sheet option spring
22	40X1913 запросить цену →	1 1 500-Sheet option deflector
23	40X1765 запросить цену →	2 2 Pick roll tires (2 per pack)

19. Assembly 30: Duplex option

№	Артикул	Описание
30-1	40X1920 запросить цену →	1 1 Duplex option, complete
2	40X1961 запросить цену →	1 1 Back cover
3	40X1965 запросить цену →	5 1 Redrive bearing
4	40X1930 запросить цену →	1 1 Duplex entry shaft assembly
5		20 20 Screw type 312/322/412/423, parts packet, 40X1691
6	40X1923 запросить цену →	1 1 Right side front tray guide
7	40X1956 запросить цену →	1 1 Deflector actuator assembly
8	40X1957 запросить цену →	1 1 Deflector follower assembly
9	40X1959 запросить цену →	1 1 Duplex front jam tray assembly
10	40X1935 запросить цену →	1 1 Duplex support bracket
11	40X1964 запросить цену →	1 1 Sensor mount plate
12	40X1927 запросить цену →	1 1 Duplex exit sensor
13	40X1924 запросить цену →	1 1 Duplex shaft mount
14	40X1954 запросить цену →	1 1 Front decurl assembly
15	40X1979 запросить цену →	1 1 F/R backup shaft assembly
16	40X1951 запросить цену →	1 1 5 mm bushing
17	40X1948 запросить цену →	1 1 Brake pad
18	40X1963 запросить цену →	1 1 Duplex paper guide
19	40X1933 запросить цену →	1 1 Wall support
20	40X1950 запросить цену →	1 1 Brake spring
21	40X1947 запросить цену →	1 1 Pass thru shaft assembly
22	40X1926 запросить цену →	1 1 Duplex shaft assembly
23	40X1944 запросить цену →	1 1 Pass thru spring
24	40X1814 запросить цену →	1 1 Aligner arm spring
25	40X1942 запросить цену →	1 1 Spur drive gear
26	40X1943 запросить цену →	2 1 26T duplex gear
27		1 Retainer, parts packet, 40X1966
28	40X1946 запросить цену →	1 1 Bellcrank assembly
29	40X1949 запросить цену →	1 1 Decurl BAC assembly
30	40X1929 запросить цену →	1 1 40T shaft drive F/R gear

20. Assembly 30.1: Duplex option

№	Артикул	Описание
2	40X1938 запросить цену →	1 1 Autoconnect cable assembly
3	40X1939 запросить цену →	1 1 DC forward/reverse motor assembly
4	40X1940 запросить цену →	1 1 DC duplex feed motor
5		1 1 Screw type 323, parts packet, 40X1633
6	40X1648 запросить цену →	6 6 Cable tie (6 in pack)
7	40X1937 запросить цену →	1 1 Back support
8	40X1922 запросить цену →	1 1 Duplex card assembly
9	40X1958 запросить цену →	1 1 Transfer belt
10	40X1960 запросить цену →	1 1 Right jam clearance tray assembly
11	40X1969 запросить цену →	1 1 C-clip retainer
12	40X1953 запросить цену →	2 1 Aligner spring
13	40X1967 запросить цену →	2 1 Paper guide assembly
14	40X1941 запросить цену →	2 1 Drive alignment shaft assembly
15	40X1952 запросить цену →	1 1 Reduction gear shaft
16	40X1931 запросить цену →	3 3 Right backup spring assembly
17	40X1968 запросить цену →	2 1 Drive gear
18	40X1932 запросить цену →	3 3 Left backup spring assembly
19	40X1962 запросить цену →	1 1 Upper rib assembly
20	40X1925 запросить цену →	1 1 Duplex input sensor
21		4 4 Screw type 324, parts packet 440X1635

21. Assembly 31: High-capacity input tray (HCIT)

№	Артикул	Описание
31-1	40X2137 запросить цену →	1 1 Paper size sensor box assembly
2	40X2111 запросить цену →	1 1 Flag, paper size F
3	40X2112 запросить цену →	1 1 Flag, paper size C
4	40X2110 запросить цену →	1 1 Flag, paper size R
5	40X2113 запросить цену →	3 1 Spring, paper size flag
6	40X2108 запросить цену →	10 1 Sensor, photo interrupter
7	40X2103 запросить цену →	1 1 Paper size sensors cable
8	40X2095 запросить цену →	1 1 System control board
9		Screw type 312/322/412/423, parts packet, 40X1691
10	40X2096 запросить цену →	1 1 LVPS
11	40X2105 запросить цену →	1 1 Elevator motor assembly
12	40X2097 запросить цену →	1 1 AC power outlet
13	40X2098 запросить цену →	1 1 AC power inlet
14	40X2091 запросить цену →	1 1 AC power cord jumper
15	40X2115 запросить цену →	1 1 Paper tray guide
16	40X2134 запросить цену →	1 1 Elevator lift belt
17	40X2136 запросить цену →	1 1 Elevator lift
18	40X2139 запросить цену →	3 1 Ring 7, elevator lift gear/elevator lift
19	40X2135 запросить цену →	1 1 Elevator lift gear
20	40X2114 запросить цену →	2 1 Paper tray arms
21	40X2116 запросить цену →	1 1 Feed unit, complete assembly
22	40X2118 запросить цену →	2 1 Bushing
23	40X2124 запросить цену →	1 1 Front feed unit spring
24	40X2125 запросить цену →	1 1 Rear feed unit spring
25	40X2138 запросить цену →	1 1 Feed cover
26	40X2131 запросить цену →	2 1 Separation/torque roller
27	40X2120 запросить цену →	2 1 Feed cam
28		E-clips, parts packet, 40X2122
29	40X2119 запросить цену →	2 2 Feed roller
30	40X2121 запросить цену →	2 1 Feed unit spring
31	40X2123 запросить цену →	1 1 060 bushing
32	40X2133 запросить цену →	2 1 Emitter timing wheel
33	40X2126 запросить цену →	2 2 Plastic 5W clip
34	40X2117 запросить цену →	2 1 Special optical sensors
35	40X2127 запросить цену →	1 1 Level sensor flag
36	40X2129 запросить цену →	1 1 Extension spring
37	40X2128 запросить цену →	1 1 Near empty sensor flag

22. Assembly 31.1: High-capacity input tray (HCIT)

№	Артикул	Описание
2	40X2143 запросить цену →	1 1 Right side cover
3	40X2092 запросить цену →	2 1 Caster, movable
4		16 16 Screw type 312/322/412/423, parts packet, 40X1691
5	40X2094 запросить цену →	4 1 F adjuster
6	40X2141 запросить цену →	1 1 Front cover
7	40X2142 запросить цену →	1 1 Cover, main CA
8	40X2093 запросить цену →	2 1 Caster, fixed
9	40X2144 запросить цену →	1 1 Left side cover
10	40X2146 запросить цену →	1 1 Upper left side jam cover
11	40X2100 запросить цену →	1 1 Locating pin, options front right
12	40X2099 запросить цену →	1 1 Locating pin, options rear left
13	40X2106 запросить цену →	1 1 Options autoconnect cable assembly
14	40X2109 запросить цену →	1 1 Options cable mounting plate
32-1	40X2159 запросить цену →	1 1 Redrive cap cover
2	40X2150 запросить цену →	1 1 Complete option
3	40X2155 запросить цену →	1 1 Jam access door
4	40X2156 запросить цену →	1 1 Front door latch
5	40X2157 запросить цену →	1 1 Access door rear latch
6	40X2152 запросить цену →	1 1 Front assembly cover
7	40X2153 запросить цену →	1 1 Stapler access cover
8	40X3274 запросить цену →	1 1 Stapler access door switch assembly
9	40X3277 запросить цену →	1 1 Output assembly tray
10	40X1816 запросить цену →	1 1 Stacking bail kit
11	40X2031 запросить цену →	1 1 Rear assembly cover
12	40X2154 запросить цену →	1 1 Top assembly cover
7-62		Service Manual

23. Assembly 32.1: StapleSmart finisher

№	Артикул	Описание
35-1	40X2083 запросить цену →	1 1 Outdoor media drawer assembly
2	40X2084 запросить цену →	1 1 Outdoor media tray assembly
7-68		Service Manual
36-1	40X2086 запросить цену →	1 1 Paper support bail
2	40X2088 запросить цену →	1 1 Banner option screw
3	40X2087 запросить цену →	1 1 Wire bail
