Содержание
- 1. Assembly 1: Covers-printer (model X642e)
- 2. Assembly 1 (continued): Covers-printer (model X642e)
- 3. Assembly 2: Cover-printer (models X644e and X646e)
- 4. Assembly 3: Covers-ADF scanner
- 5. Assembly 4: Frame 1
- 6. Assembly 5: Frame 2
- 7. Assembly 6: Frame 3
- 8. Assembly 7: Scanner automatic document feeder (ADF)-pickup
- 9. Assembly 11: Scanner ADF-sensors
- 10. Assembly 12: Scanner-flatbed
- 11. Assembly 15: Paper feed-multipurpose feeder
- 12. Assembly 16: Paper feed-alignment
- 13. Assembly 17: Integrated 500-sheet paper tray

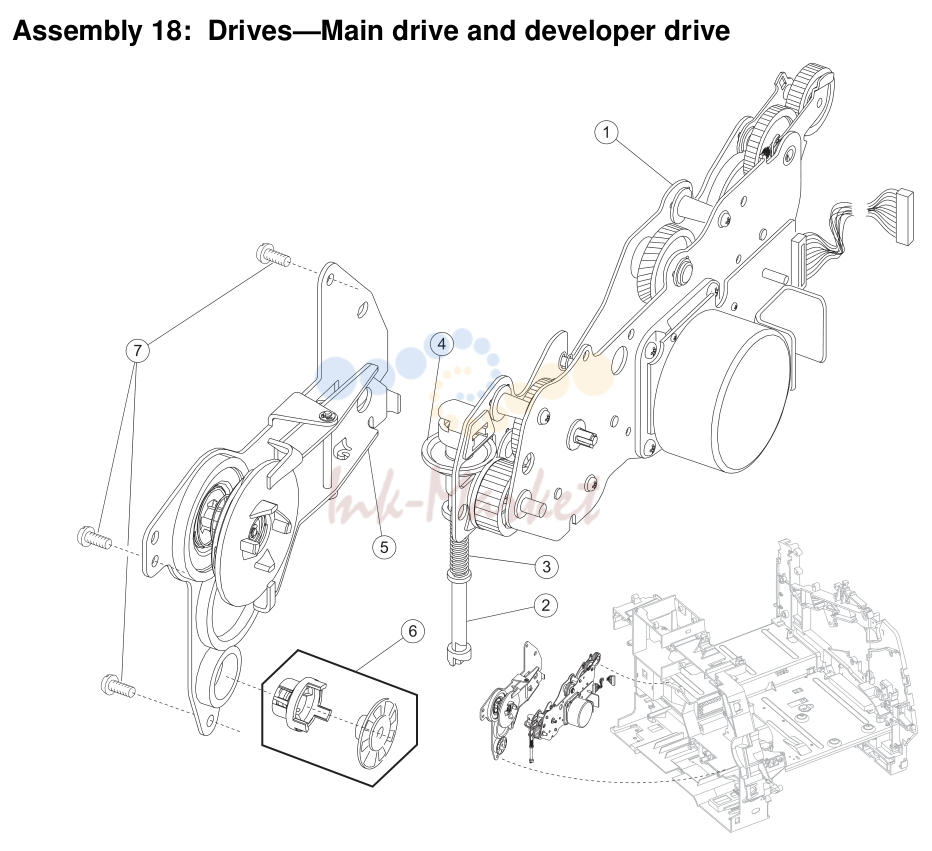

- 14. Assembly 18: Drives-Main drive and developer drive

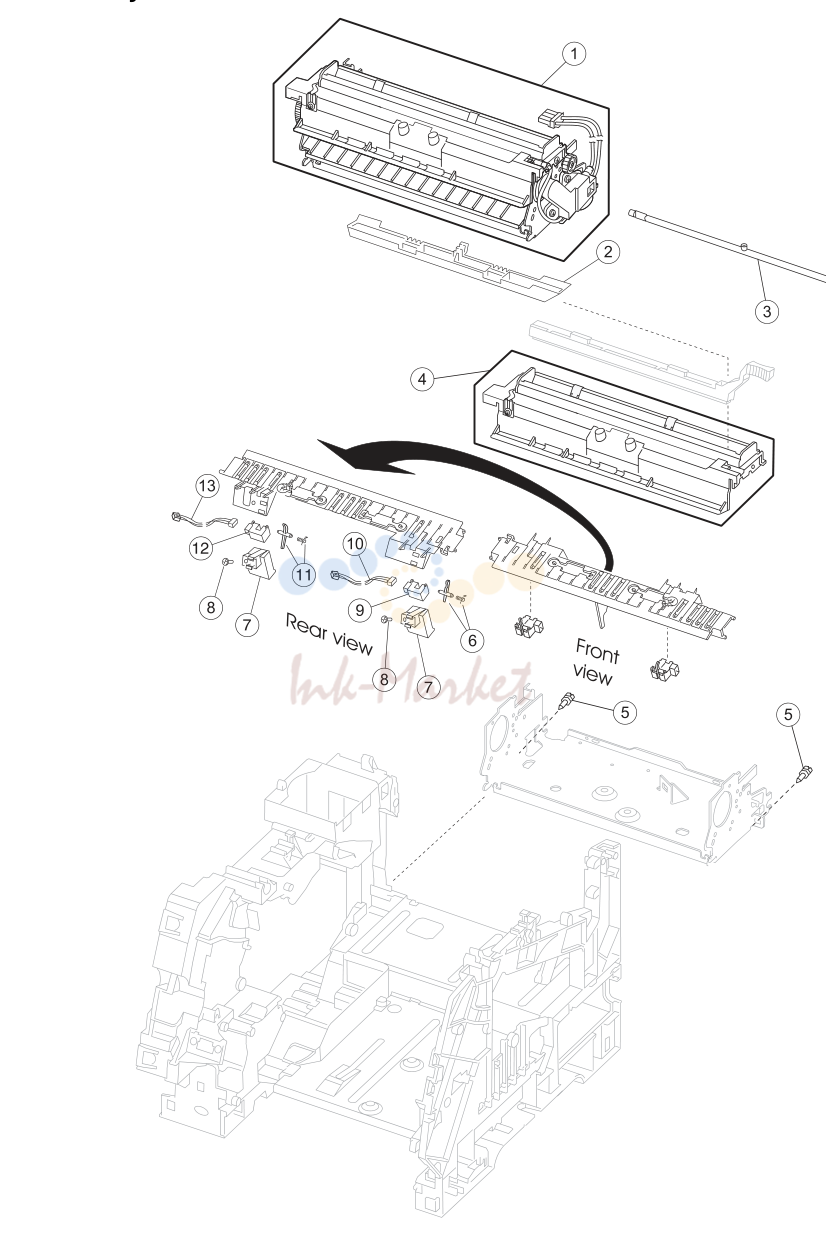

- 15. Assembly 19: Hot roll fuser

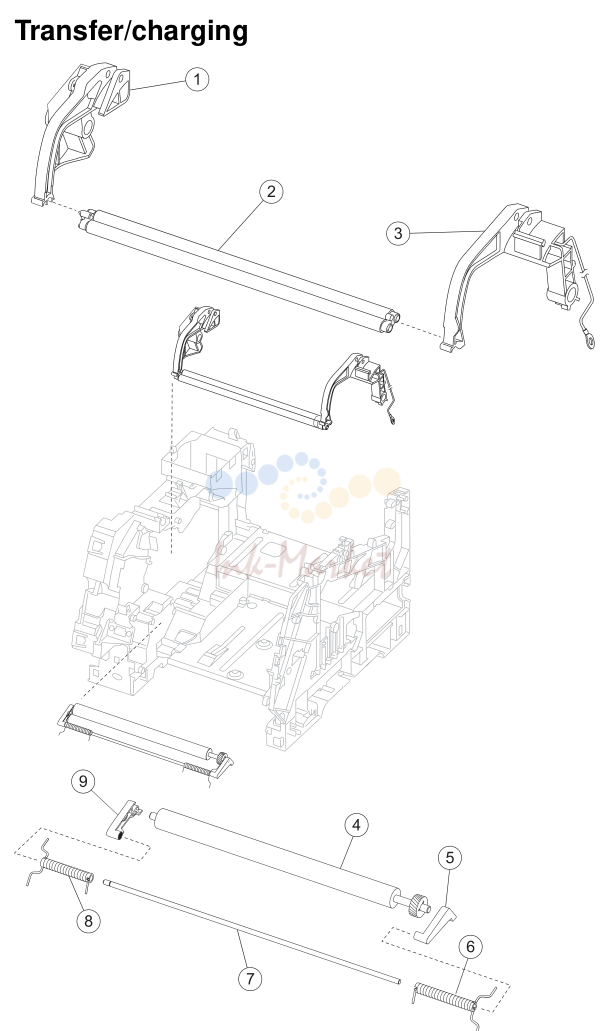

- 16. Assembly 20: Transfer/charging

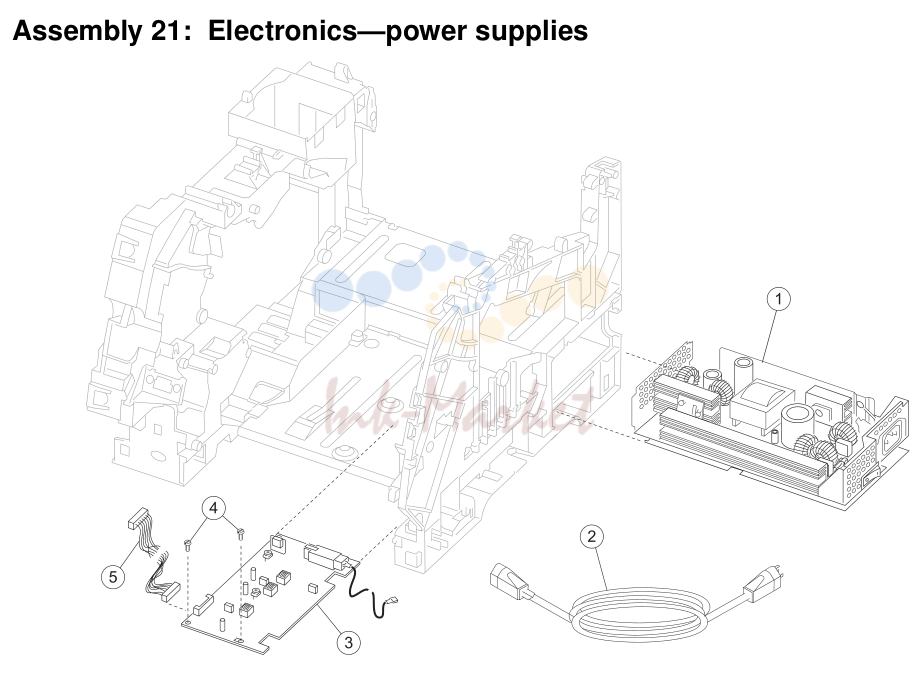

- 17. Assembly 21: Electronics-power supplies

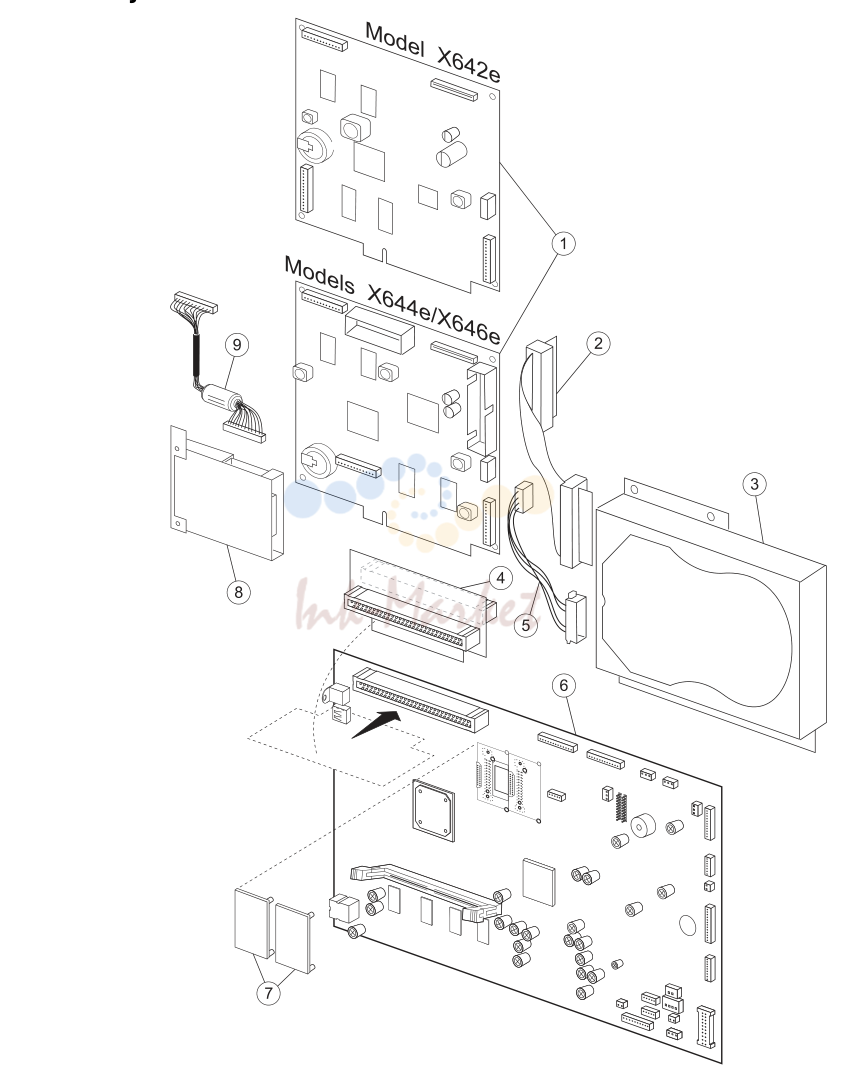

- 18. Assembly 22: Electronics-card assemblies

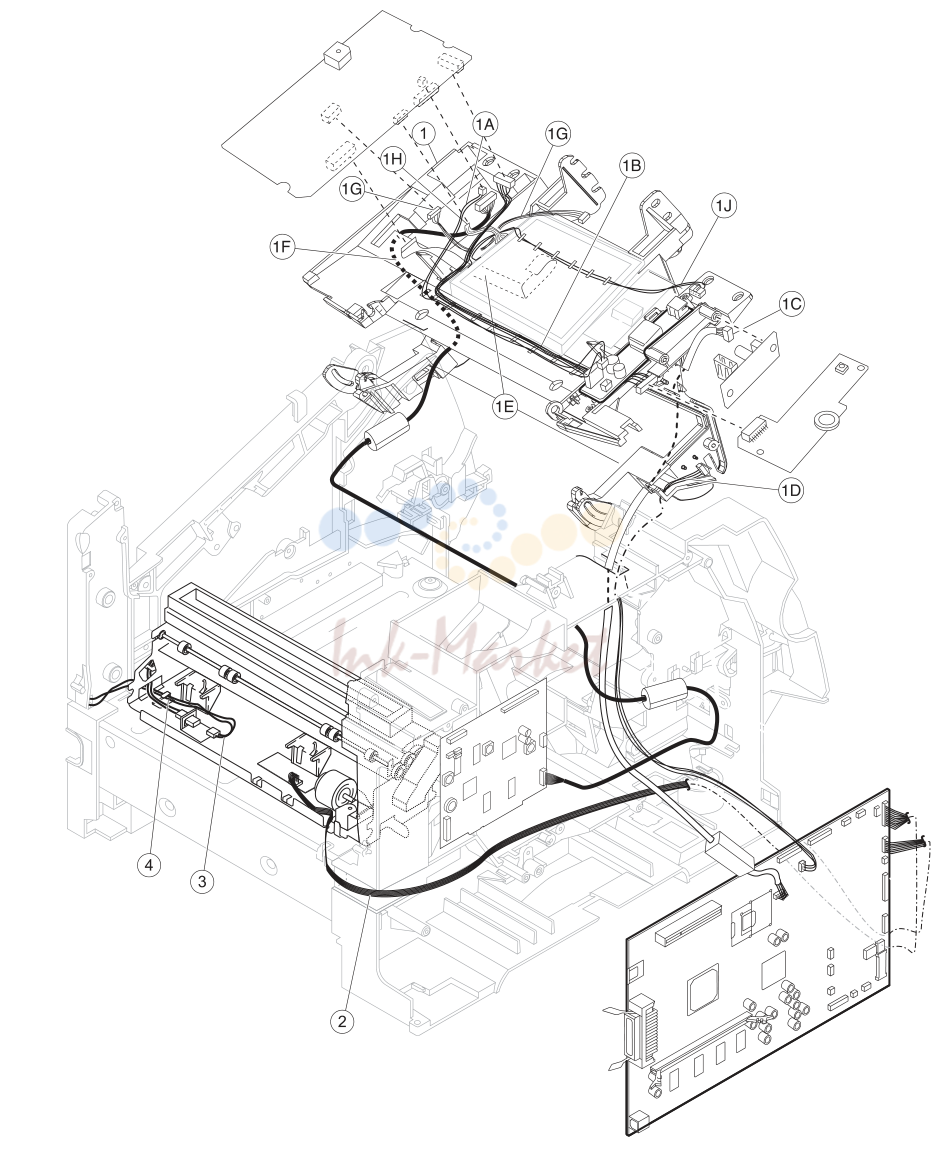

- 19. Assembly 27: Cabling diagram 4-model X642e

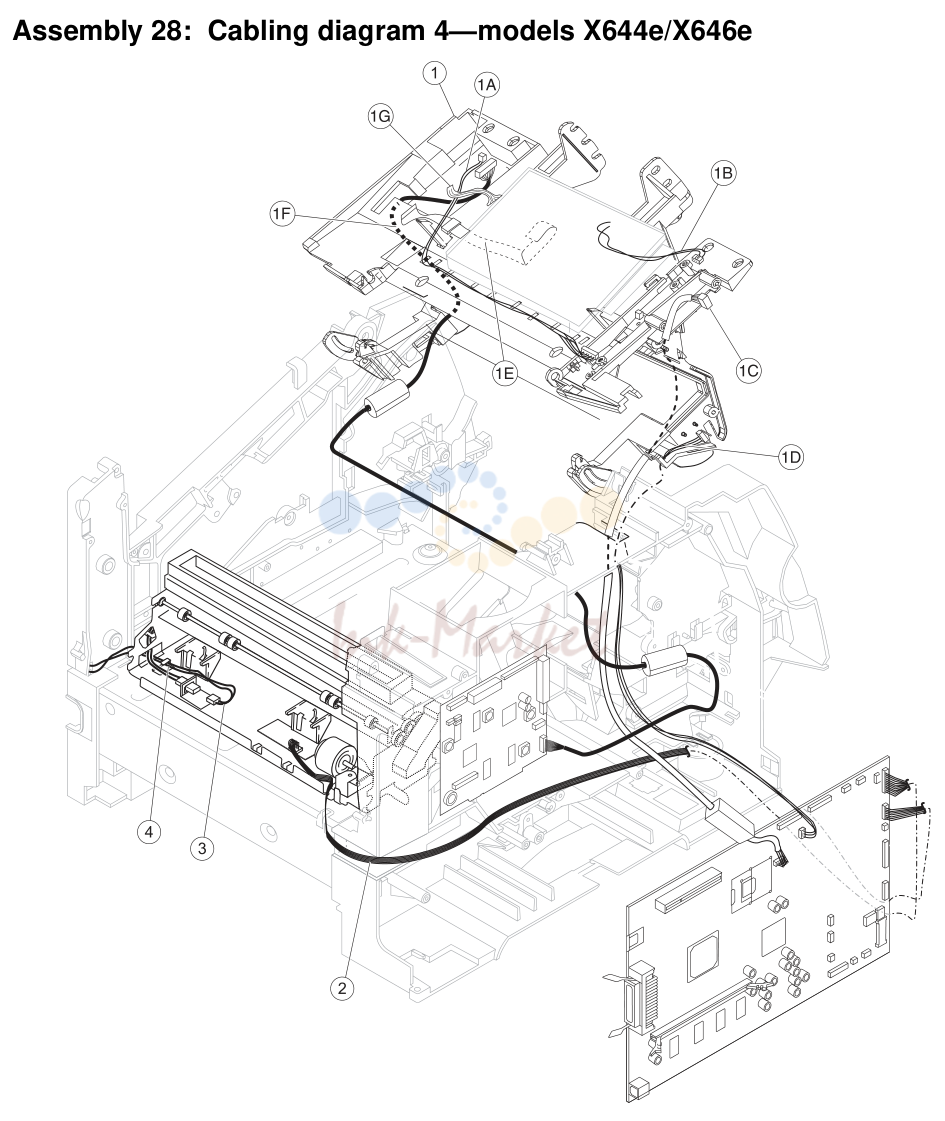

- 20. Assembly 28: Cabling diagram 4-models X644e/X646e

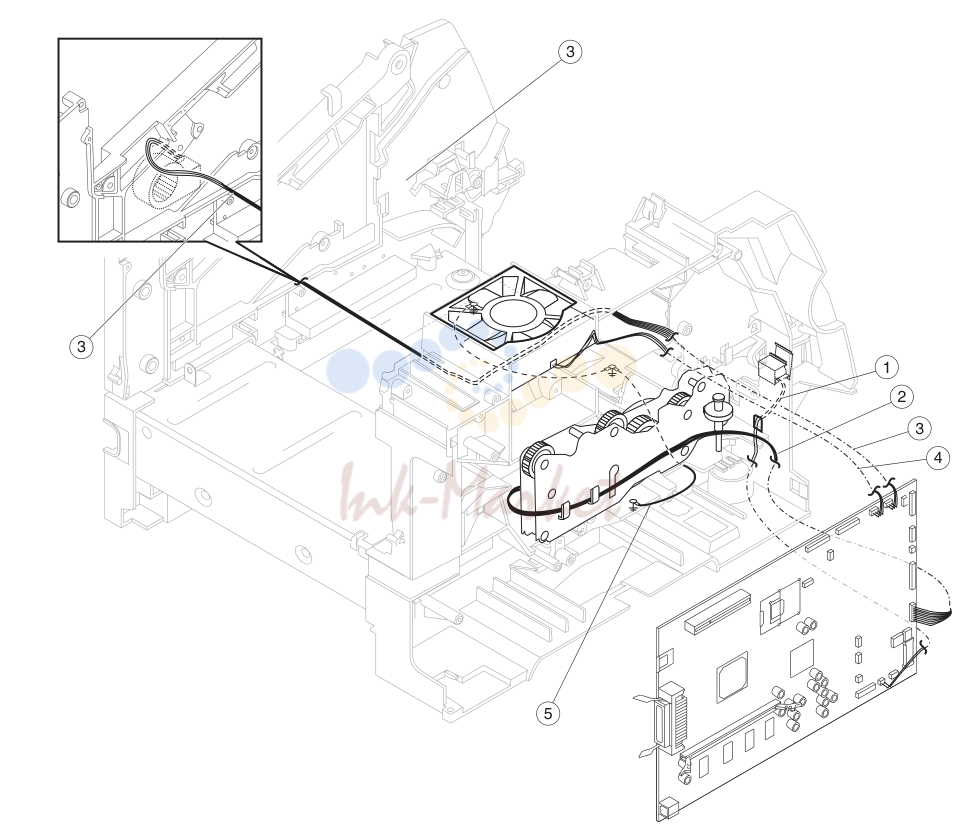

- 21. Assembly 29: Cabling diagram 5

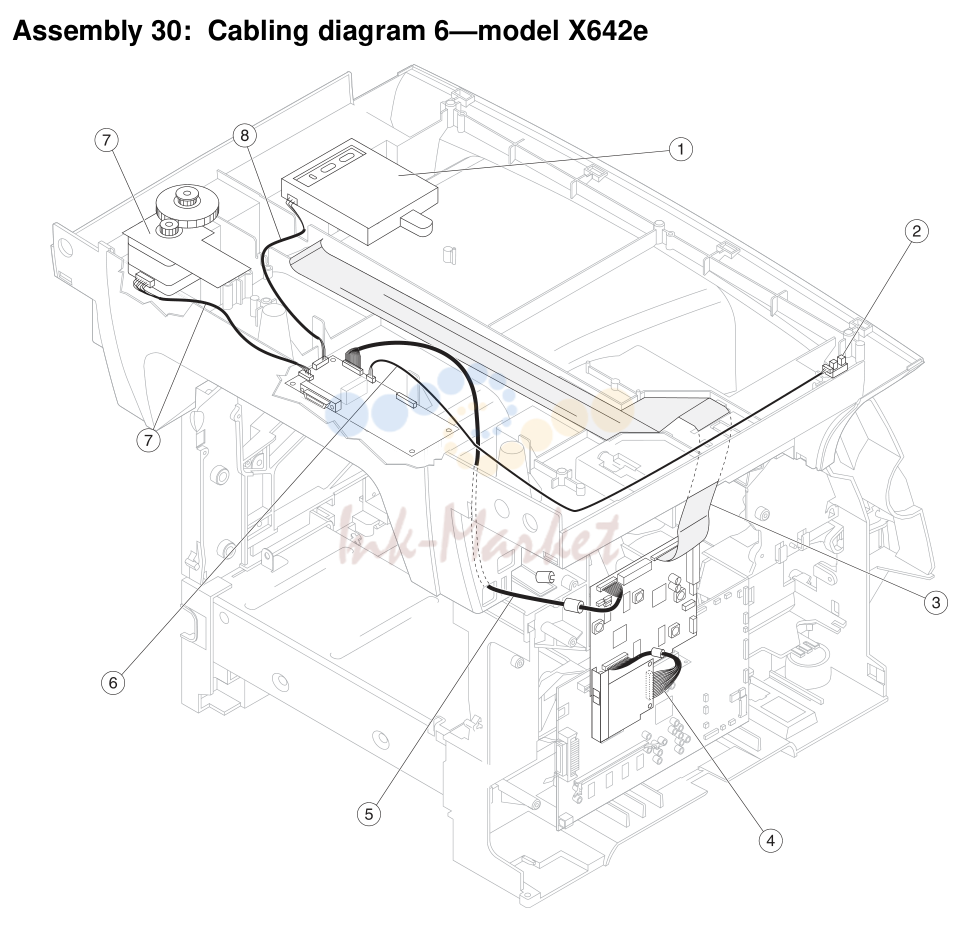

- 22. Assembly 30: Cabling diagram 6-model X642e

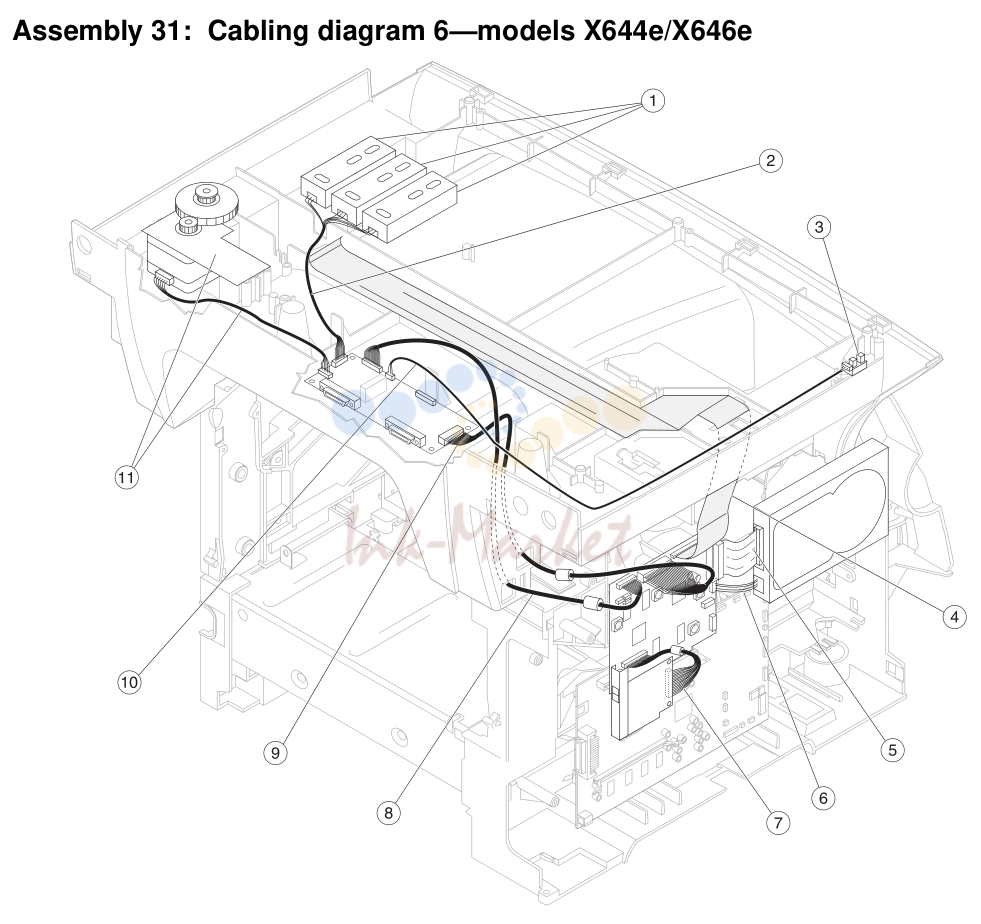

- 23. Assembly 31: Cabling diagram 6-models X644e/X646e

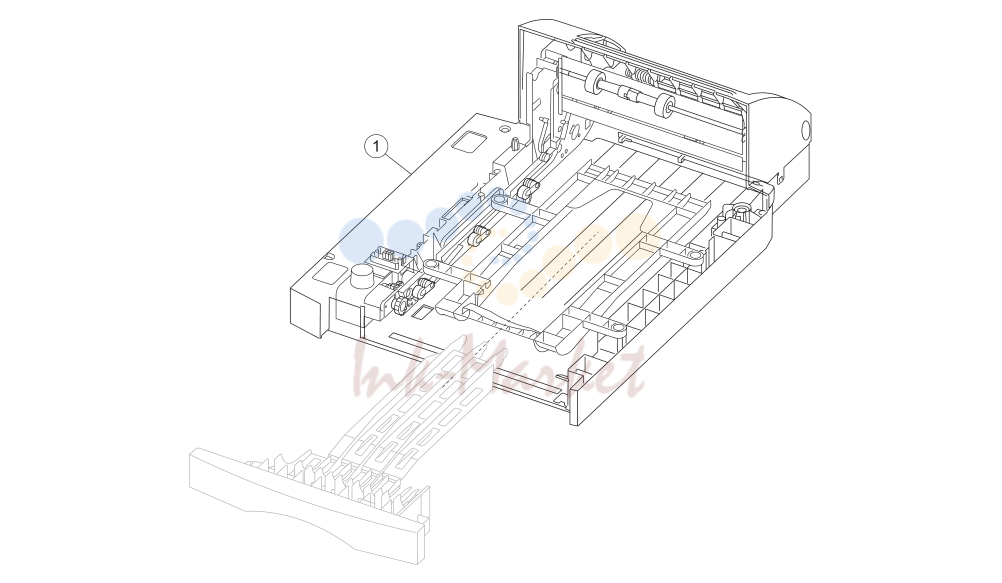

- 24. Assembly 39: Duplex option

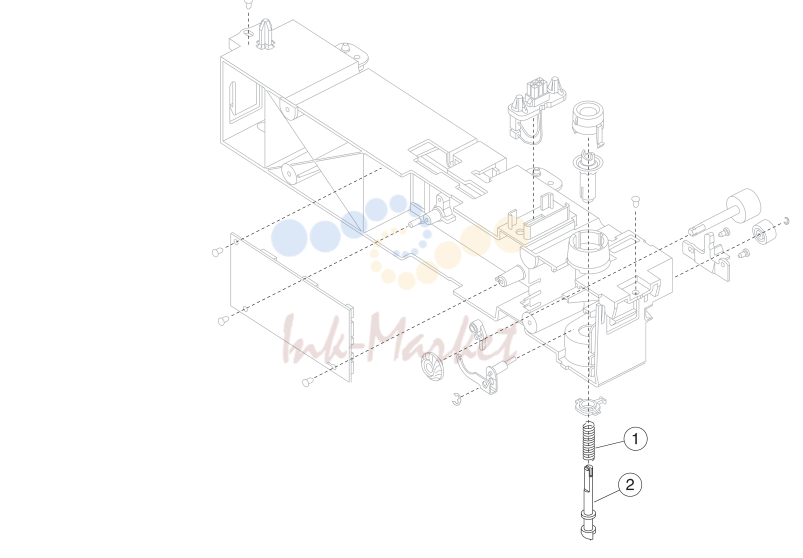

- 25. Assembly 43: High-capacity feeder 3

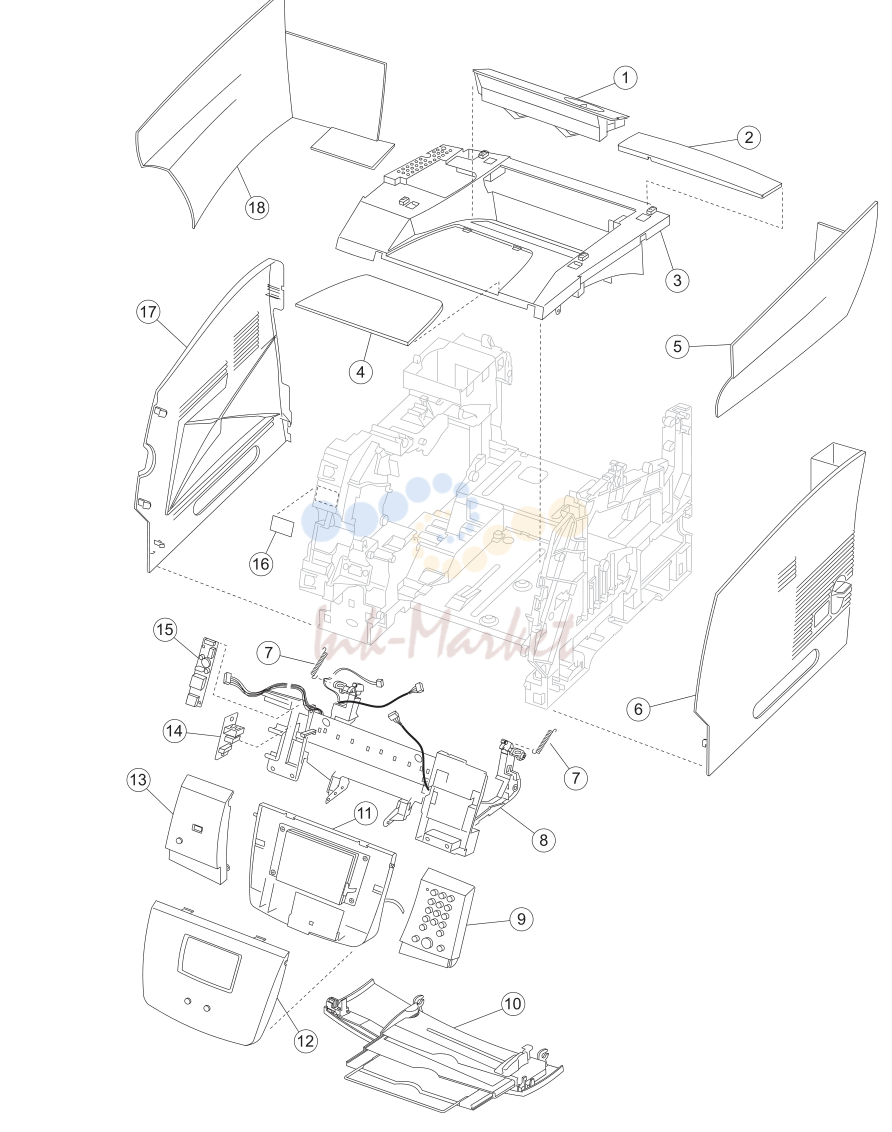

1. Assembly 1: Covers-printer (model X642e)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X0001 запросить цену → | 1 1 Fuser wiper cover assembly | |
| 2 | 40X0469 запросить цену → | 1 1 Upper sub cover assembly | |
| 3 | 40X0467 запросить цену → | 1 1 Upper cover assembly | |
| 4 | 40X0468 запросить цену → | 1 1 Upper tray cover (paper support) | |
| 5 | 40X0473 запросить цену → | 1 1 Right side cover | |
| 6 | 40X0471 запросить цену → | 1 1 Right cover assembly | |
| 7 | 40X0516 запросить цену → | 2 1 Counterbalance spring | |
| 8 | 40X3309 запросить цену → | 1 1 Upper front cover hinge assembly-X642e, includes: | |
| 9 | 40X3303 запросить цену → | 1 1 Operator panel right cover assembly-X642e, includes: | |
| 10 | 40X0493 запросить цену → | 1 1 Multipurpose tray assembly | |
| 11 | 40X3301 запросить цену → | 1 1 LCD mono touchscreen display assembly-X642e, includes: | |
| 12 | 40X3299 запросить цену → | 1 1 Cover bezel with Lexmark logo-X642e, includes | |
| 13 | 40X3302 запросить цену → | 1 1 Operator panel left cover assembly-X642e, includes | |
| 14 | 40X0151 запросить цену → | 1 1 USB board assembly |

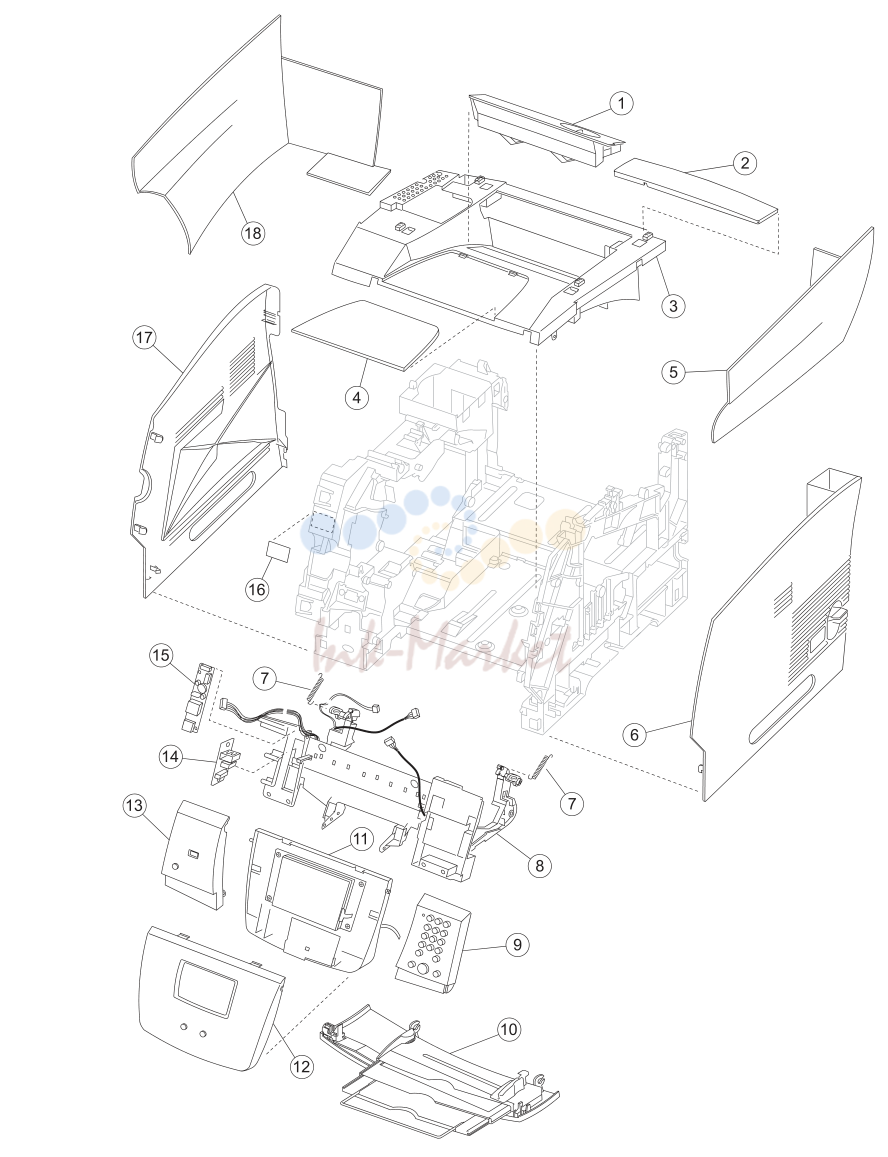

2. Assembly 1 (continued): Covers-printer (model X642e)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-15 | 40X3304 запросить цену → | 1 1 LCD (mono) touchscreen inverter card-X642e | |
| 16 | 40X0009 запросить цену → | 1 1 TLI/ID/serial number label-blank | |
| 17 | 40X0470 запросить цену → | 1 1 Left cover assembly | |
| 18 | 40X0472 запросить цену → | 1 1 Left side cover |

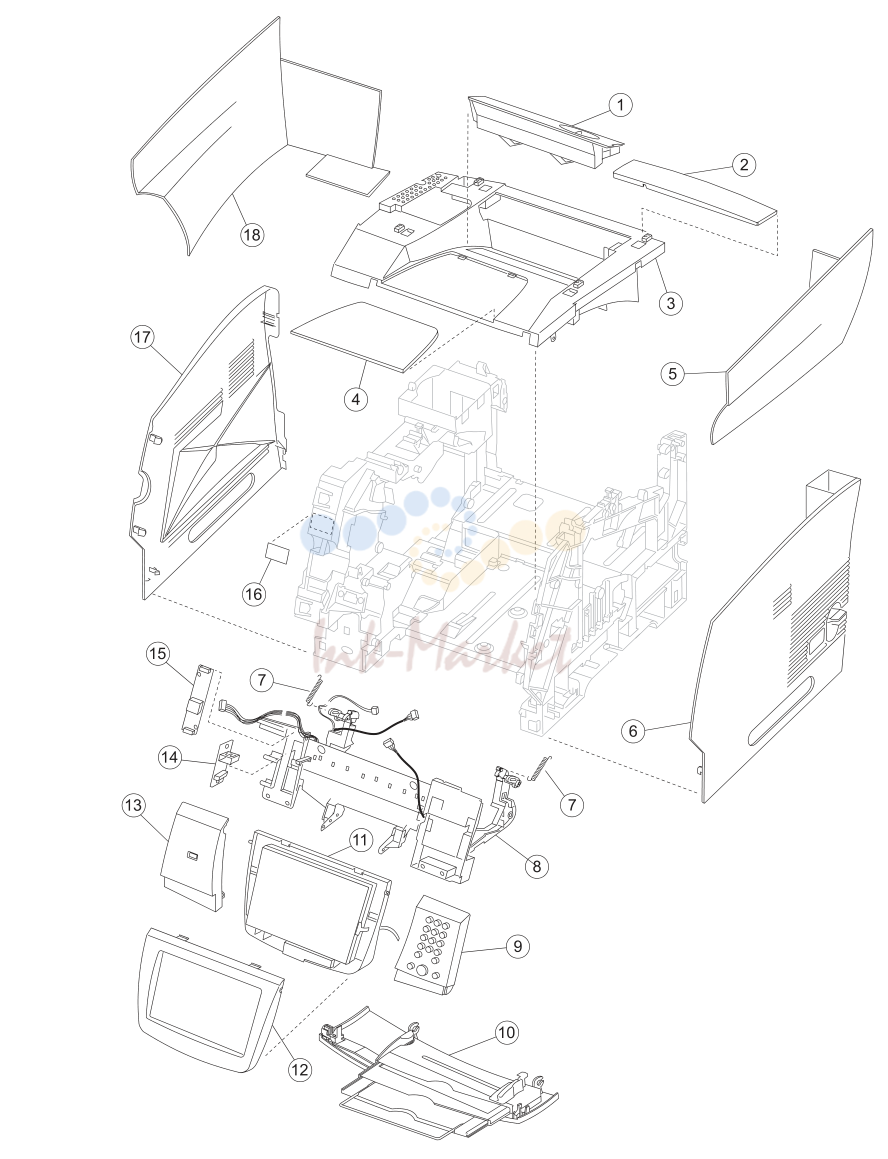

3. Assembly 2: Cover-printer (models X644e and X646e)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2-1 | 40X0001 запросить цену → | 1 1 Fuser wiper cover assembly | |
| 2 | 40X0469 запросить цену → | 1 1 Upper sub cover assembly | |
| 3 | 40X0467 запросить цену → | 1 1 Upper cover assembly | |
| 4 | 40X0468 запросить цену → | 1 1 Upper tray cover (paper support) | |
| 5 | 40X0473 запросить цену → | 1 1 Right side cover | |
| 6 | 40X0471 запросить цену → | 1 1 Right cover assembly | |
| 7 | 40X0516 запросить цену → | 2 1 Counterbalance spring | |
| 8 | 40X0515 запросить цену → | 1 1 Upper front cover hinge assembly-X644e/X646e, includes: | |
| 9 | 40X0496 запросить цену → | 1 1 Operator panel right cover assembly-X644e/X646e, includes: | |
| 10 | 40X0493 запросить цену → | 1 1 Multipurpose tray assembly | |
| 11 | 40X0494 запросить цену → | 1 1 LCD touchscreen display assembly-X644e/X646e | |
| 12 | 40X3313 запросить цену → | 1 1 Cover bezel with Lexmark logo-X644e | |
| 12 | 40X0476 запросить цену → | 1 1 Cover bezel with Lexmark logo-X646e | |
| 13 | 40X0495 запросить цену → | 1 1 Operator panel left cover assembly-X644e/X646e | |
| 14 | 40X0151 запросить цену → | 1 1 USB board assembly | |
| 15 | 40X0497 запросить цену → | 1 1 LCD touchscreen inverter card | |
| 16 | 40X0009 запросить цену → | 1 1 TLI/ID/serial number label-blank | |
| 17 | 40X0470 запросить цену → | 1 1 Left cover assembly | |
| 18 | 40X0472 запросить цену → | 1 1 Left side cover |

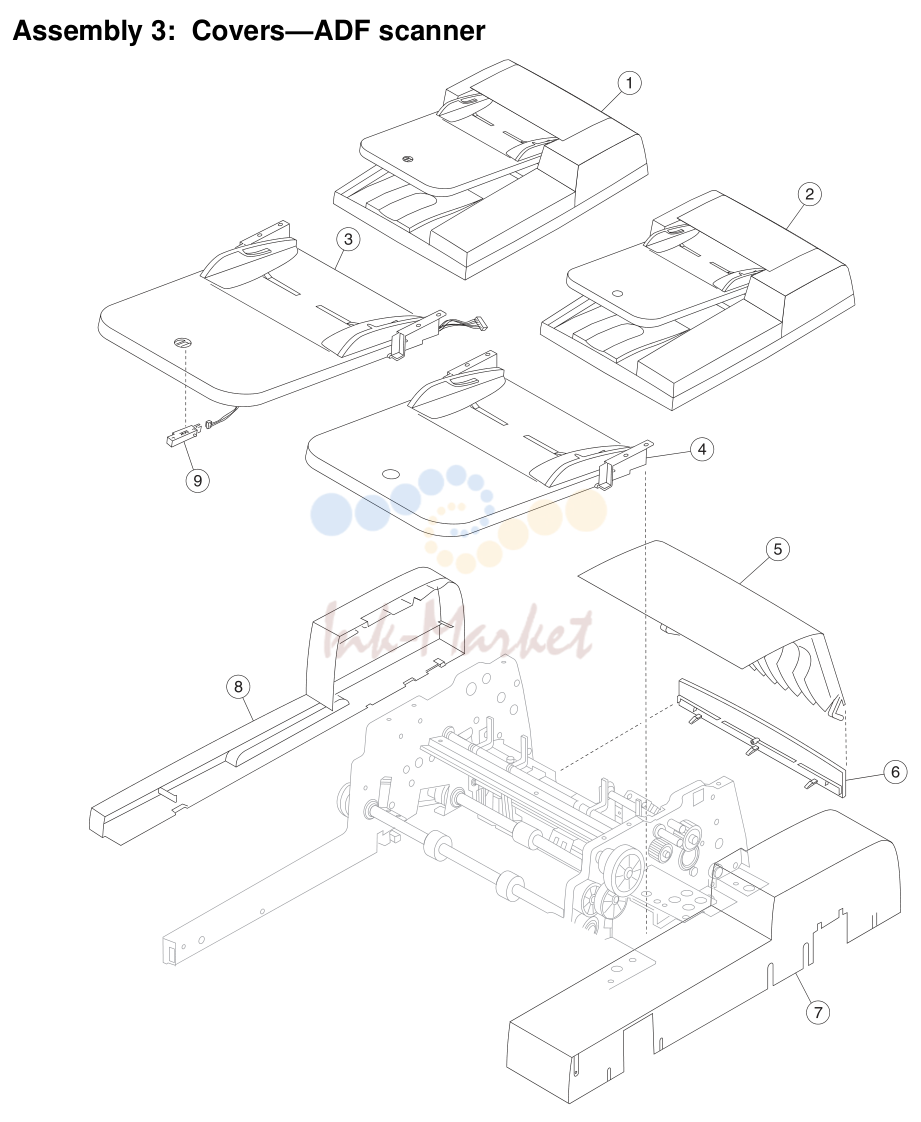

4. Assembly 3: Covers-ADF scanner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 40X0450 запросить цену → | 1 1 Complete ADF assembly-X644e/X646e | |
| 2 | 40X3296 запросить цену → | 1 1 Complete ADF assembly-X642e | |
| 3 | 40X0451 запросить цену → | 1 1 Document tray assembly-X644e/X646e | |
| 4 | 40X3297 запросить цену → | 1 1 Document tray assembly-X642e | |
| 5 | 40X0452 запросить цену → | 1 1 ADF top cover assembly | |
| 6 | 40X0463 запросить цену → | 1 1 ADF scan cover | |
| 7 | 40X0465 запросить цену → | 1 1 ADF rear cover | |
| 8 | 40X0464 запросить цену → | 1 1 ADF front cover | |
| 9 | 1 1 Parts packet, sensors (PP 40X0481) |

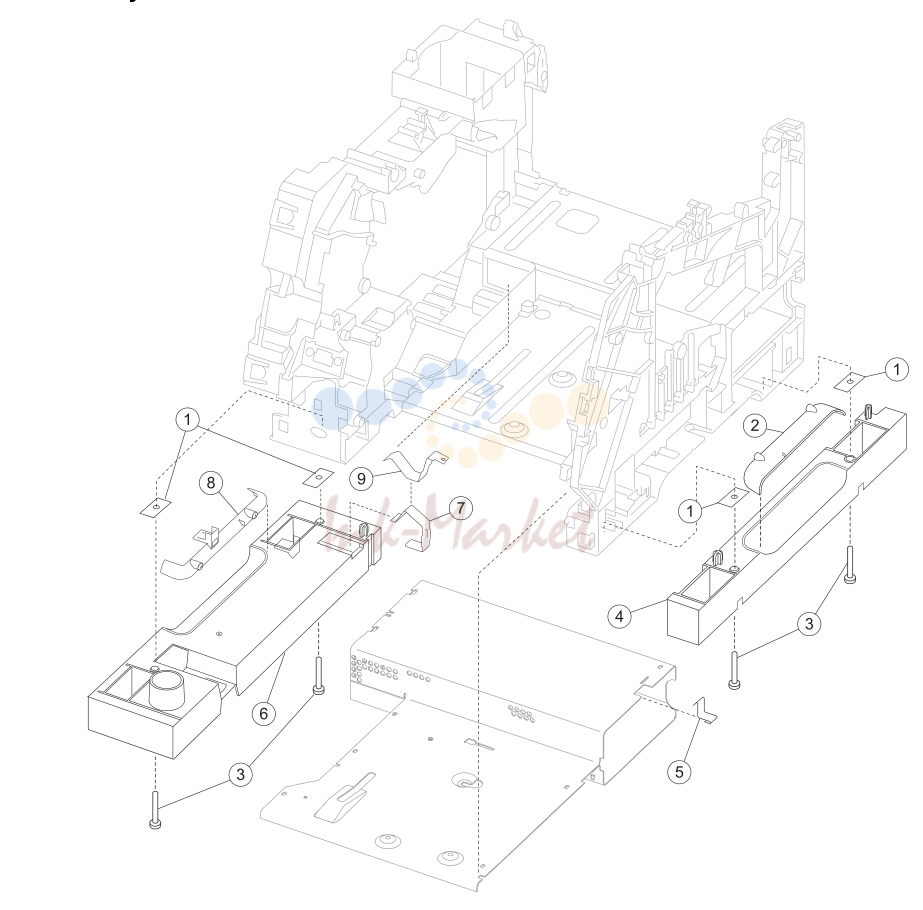

5. Assembly 4: Frame 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 40X0065 запросить цену → | 4 1 Frame extension, nut plate | |
| 2 | 40X0225 запросить цену → | 1 1 Right side hand holder | |
| 3 | 4 4 Parts packet (PP 40X0165) | ||
| 4 | 40X0024 запросить цену → | 1 1 Right frame extension | |
| 5 | 40X0026 запросить цену → | 1 1 Right side frame ground contact | |
| 6 | 40X0025 запросить цену → | 1 1 Left frame extension | |
| 7 | 40X0060 запросить цену → | 1 1 External ground clip | |
| 8 | 40X0231 запросить цену → | 1 1 Left side hand holder | |
| 9 | 40X0285 запросить цену → | 1 1 Frame clip |

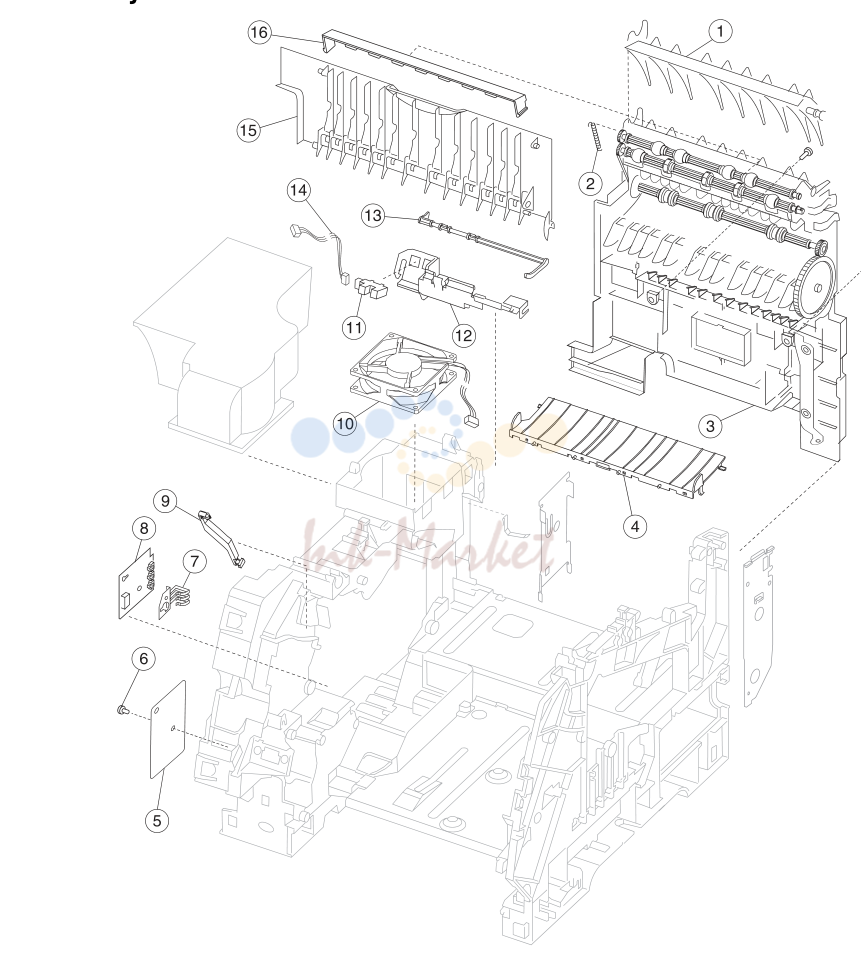

6. Assembly 5: Frame 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5-1 | 40X0027 запросить цену → | 1 1 Upper redrive deflector | |
| 2 | 40X0028 запросить цену → | 1 1 Upper diverter spring | |
| 3 | 40X0030 запросить цену → | 1 1 Redrive assembly-500-sheet in/500 out | |
| 4 | 40X0032 запросить цену → | 1 1 Transfer deflector with brush | |
| 5 | 40X0044 запросить цену → | 1 1 Gear guard | |
| 6 | 1 Parts packet (PP 40X0165) | ||
| 7 | 40X0048 запросить цену → | 1 1 Paper switch activate spring | |
| 8 | 40X0046 запросить цену → | 1 1 Paper size sensing board assembly | |
| 9 | 40X0049 запросить цену → | 1 1 Gear release link | |
| 10 | 40X0054 ✓ в наличии | 1 1 Main fan with cable-500-sheet output | |
| 11 | 40X0051 запросить цену → | 1 1 Standard bin level sensor | |
| 12 | 40X0052 запросить цену → | 1 1 Standard bin level sensor bracket | |
| 13 | 40X0058 запросить цену → | 1 1 Output paper level flag | |
| 14 | 40X0264 запросить цену → | 1 1 Standard bin level sensor cable | |
| 15 | 40X0232 запросить цену → | 1 1 Redrive door assembly 500 sheet | |
| 16 | 40X0059 запросить цену → | 1 1 Extension guide |

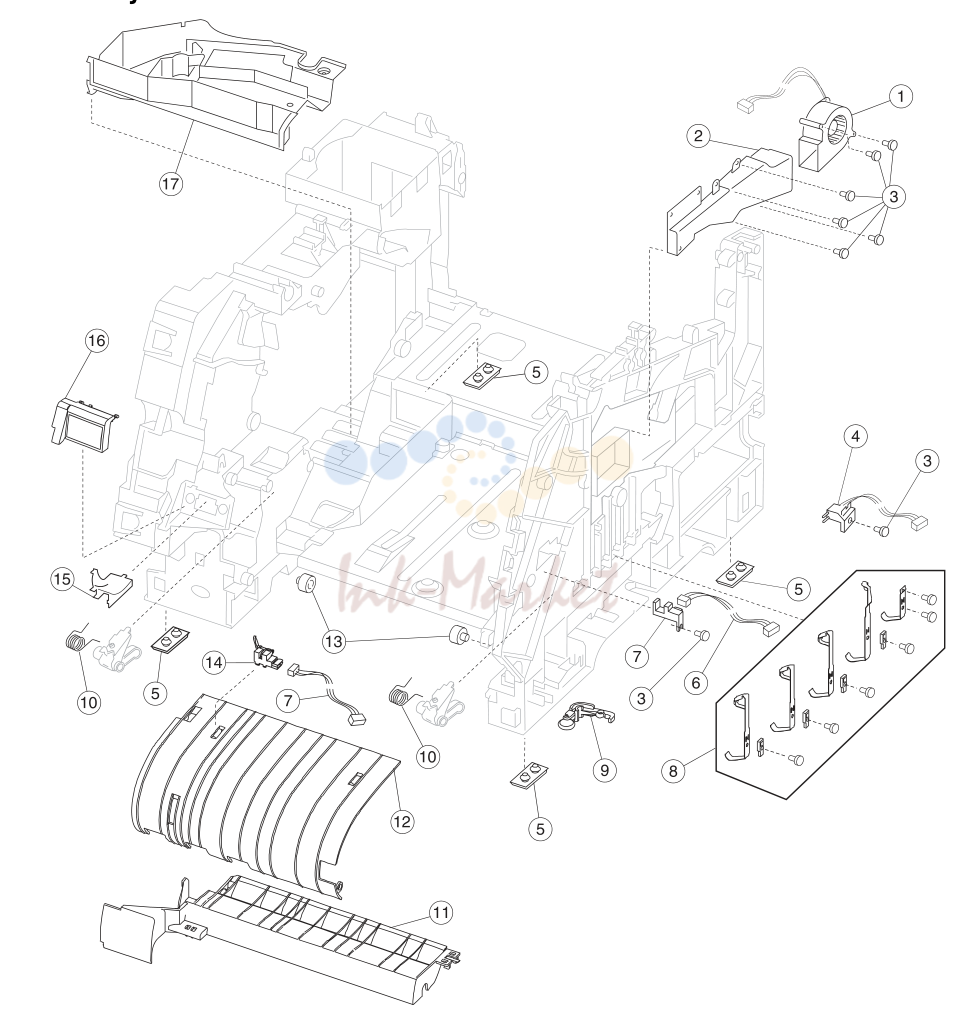

7. Assembly 6: Frame 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 40X0249 запросить цену → | 1 1 EP DC fan assembly | |
| 2 | 40X0208 запросить цену → | 1 1 Blower duct | |
| 3 | 1 1 Parts packet (PP 40X0165) | ||
| 3 | 1 1 Parts packet (PP 40X0165) | ||
| 4 | 40X0034 запросить цену → | 1 1 Signature button contact assembly with cable | |
| 5 | 40X0033 запросить цену → | 4 1 Machine mounting pad | |
| 6 | 40X0223 запросить цену → | 1 1 HVPS/input sensor/toner sensor cable assembly | |
| 7 | 40X0036 запросить цену → | 1 1 Toner sensor assembly | |
| 8 | 40X0306 запросить цену → | 1 1 High voltage contact kit, including: | |
| 9 | 40X0213 запросить цену → | 1 1 Tray bias assembly | |
| 10 | 40X0021 запросить цену → | 2 1 Cartridge holddown assembly | |
| 11 | 40X0040 запросить цену → | 1 1 Upper paper feed deflector | |
| 12 | 40X0042 запросить цену → | 1 1 Inner paper feed deflector | |
| 13 | 40X0039 запросить цену → | 2 1 Developer support roller | |
| 14 | 40X0043 запросить цену → | 1 1 Input sensor | |
| 15 | 40X0209 запросить цену → | 1 1 Gear #60 MPF shield | |
| 16 | 40X0045 запросить цену → | 1 1 ESD shield with label | |
| 17 | 40X0207 запросить цену → | 1 1 EP duct |

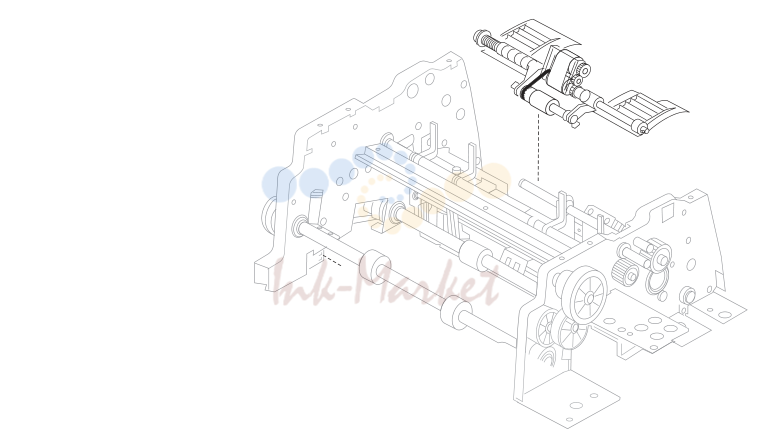

8. Assembly 7: Scanner automatic document feeder (ADF)-pickup
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 40X0459 запросить цену → | 1 1 Upper entrance guide assembly | |
| 2 | 40X2799 запросить цену → | 1 1 Torque limiter | |
| 3 | 40X0454 запросить цену → | 1 1 Reverse roller with clip | |
| 9-1 | 40X0460 запросить цену → | 1 1 Lower exit guide assembly-X644e/X646e | |
| 1 | 40X3311 запросить цену → | 1 1 Lower exit guide assembly-X642e | |
| 2 | 40X0458 запросить цену → | 1 1 ADF CCD module assembly-X644e/X646e only | |
| 7-18 | Service Manual | ||
| 10-1 | 40X0482 запросить цену → | 1 1 Belts, including: | |
| 2 | 40X0461 запросить цену → | 1 1 Feed motor (ADF feed) | |
| 3 | 40X0462 запросить цену → | 1 1 ADF scan motor assembly |

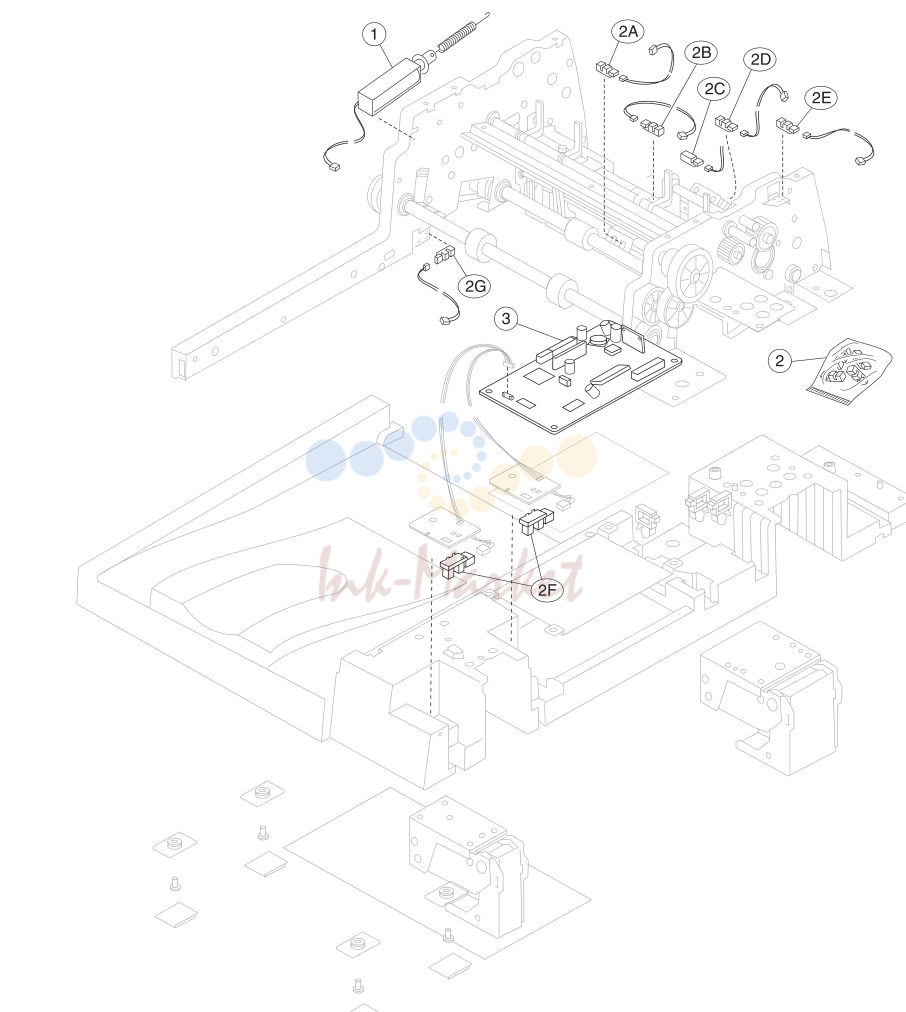

9. Assembly 11: Scanner ADF-sensors
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 40X0456 запросить цену → | 1 1 Pickup arm assembly solenoid | |
| 2 | 40X0481 запросить цену → | 1 4 Parts packet, sensors | |
| 3 | 40X0486 ✓ в наличии | 1 1 Motor driver card |

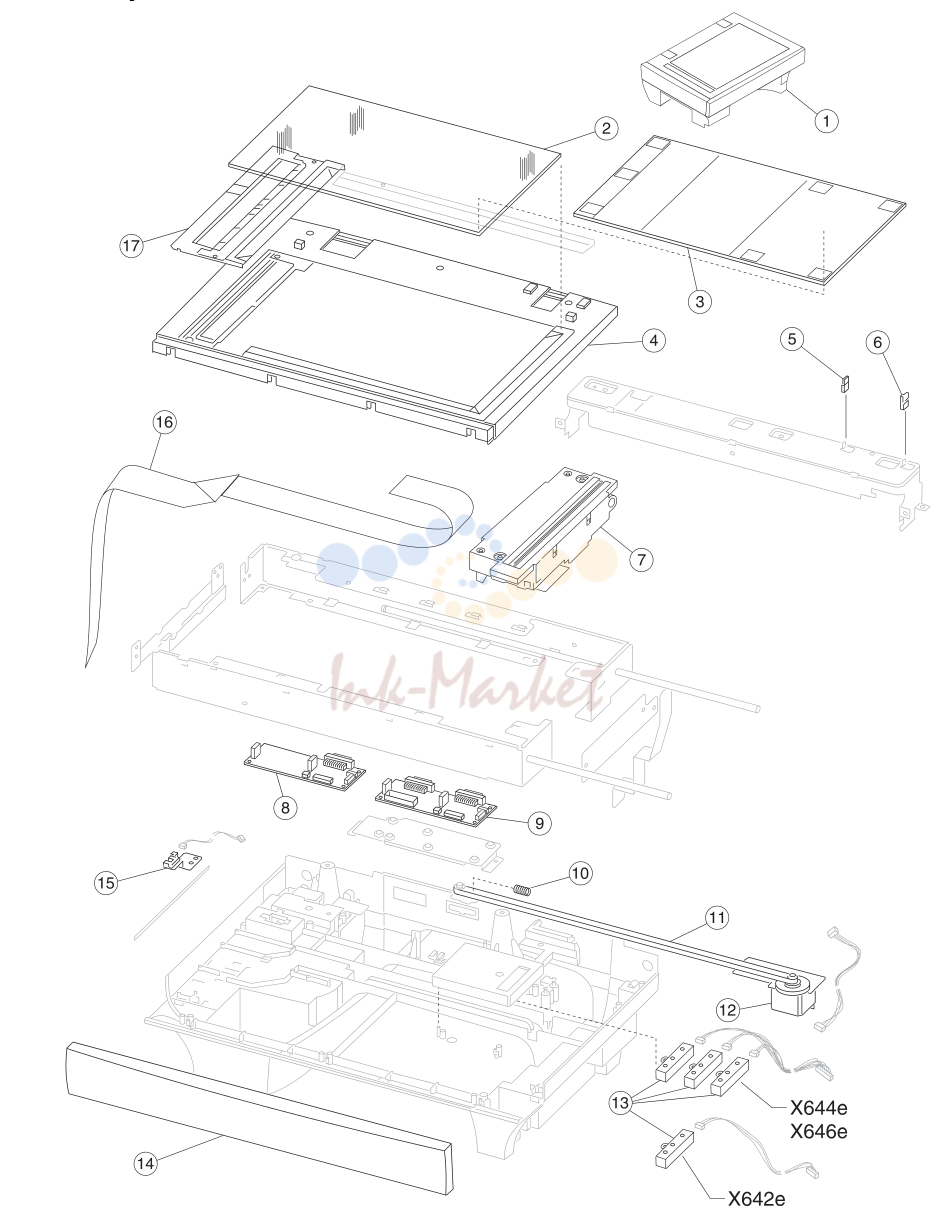

10. Assembly 12: Scanner-flatbed
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 40X3298 запросить цену → | 1 1 Complete flatbed scanner assembly-X642e | |
| 1 | 40X0457 запросить цену → | 1 1 Complete flatbed scanner assembly-X644e/X644e | |
| 2 | 40X0483 запросить цену → | 1 1 Flatbed contact glass | |
| 3 | 40X0466 запросить цену → | 1 1 Flatbed white cushion | |
| 4 | 40X0475 запросить цену → | 1 1 Scan cover | |
| 5 | 40X0513 запросить цену → | 1 1 Flatbed cover closed actuator | |
| 6 | 40X0514 запросить цену → | 1 1 Flatbed cover closing actuator | |
| 7 | 40X0478 запросить цену → | 1 1 Flatbed CCD module assembly | |
| 8 | 40X3312 запросить цену → | 1 1 Flatbed interconnect card assembly-X642e | |
| 9 | 40X0485 ✓ в наличии | 1 1 Flatbed interconnect card assembly-X644e/X646e | |
| 10 | 40X0490 запросить цену → | 1 1 Belt tension spring | |
| 11 | 40X0479 запросить цену → | 1 1 Flatbed CCD drive belt | |
| 12 | 40X0480 запросить цену → | 1 1 Flatbed scan motor, including flatbed scan motor to flatbed interconnect | |
| 13 | 40X0491 запросить цену → | 1 1 Flatbed paper size sensor assembly (assembly includes 3 sensors)- | |
| 13 | 40X0491 запросить цену → | 1 1 Flatbed paper size sensor assembly (assembly includes 3 sensors but only | |
| 14 | 40X0474 запросить цену → | 1 1 Front cover | |
| 15 | 40X0481 запросить цену → | 1 1 Parts packet, sensors (home sensor) | |
| 16 | 40X0487 запросить цену → | 1 1 Flatbed CCD ribbon cable | |
| 17 | 40X0484 запросить цену → | 1 1 Glass holder assembly | |
| 13-1 | 40X0061 запросить цену → | 1 1 Laser printhead cable assembly | |
| 2 | Parts packet (PP 40X0165) (printhead mounting screw) | ||
| 3 | 40X0062 ✓ в наличии | 1 1 Printhead assembly (includes all cables) | |
| 7-24 | Service Manual | ||
| 14-1 | 40X0066 запросить цену → | 1 1 Pick arm assembly-500-sheet | |
| 2 | 40X0069 запросить цену → | 1 1 Parts packet, bellcrank assembly for-500-sheet tray | |
| 3 | 40X0070 ✓ в наличии | 2 2 Pick tires, pick roll assembly | |
| 4 | 40X0072 запросить цену → | 1 1 Paper out flag-500-sheet tray | |
| 5 | 40X0215 запросить цену → | 1 1 Paper low/out sensor card assembly, 500-sheet | |
| 6 | Parts packet (PP 40X0165) (hanger) | ||
| 7 | 40X0074 запросить цену → | 1 1 Paper size/autocompensator cable |

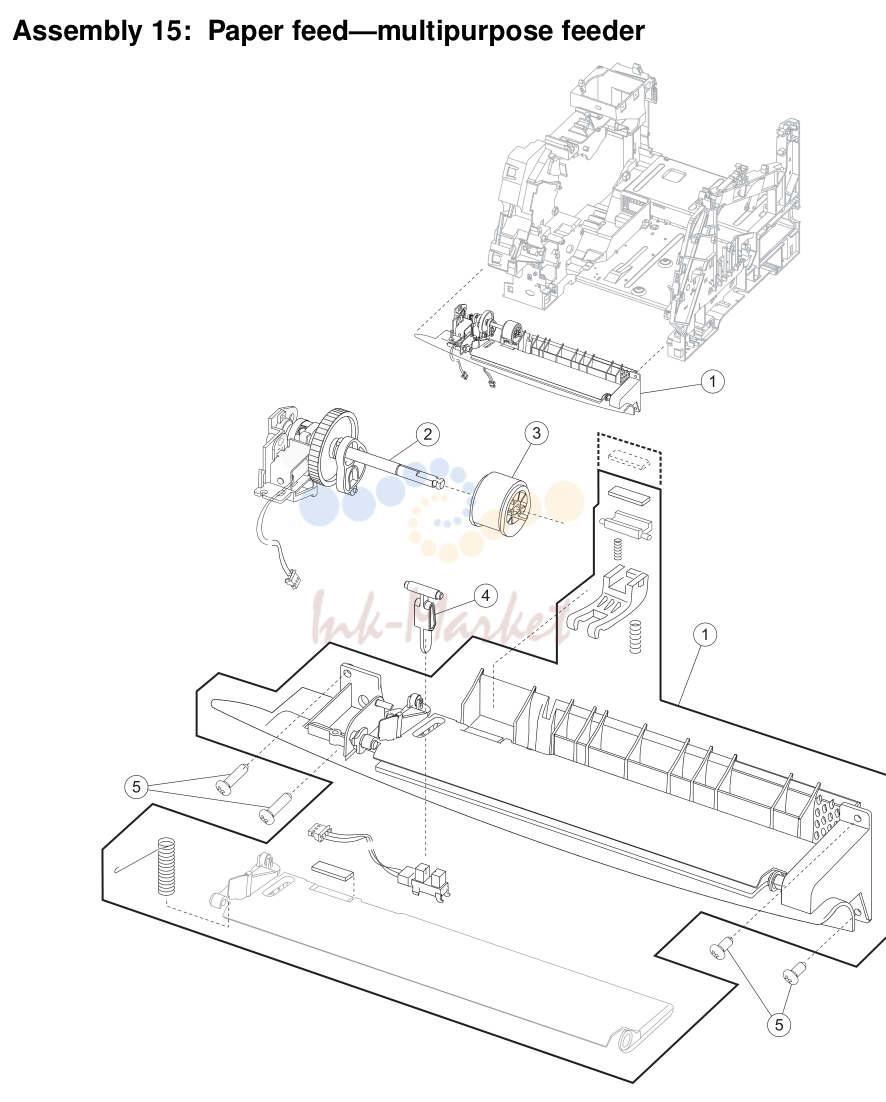

11. Assembly 15: Paper feed-multipurpose feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 40X0079 запросить цену → | 1 1 Multipurpose feeder lower deflector assembly | |
| 2 | 40X0310 запросить цену → | 1 1 Multipurpose feeder pick arm assembly with solenoid | |
| 3 | 40X0076 ✓ в наличии | 1 1 Pick roll assembly | |
| 4 | 40X0077 запросить цену → | 1 1 Multipurpose feeder paper out flag | |
| 5 | 1 Parts packet (PP 40X0165) (lower deflector mounting screw, 8 mm) | ||
| 5 | 1 Parts packet (PP 40X0165) (lower deflector mounting screw, 12 mm) | ||
| 5 | 1 Parts packet (PP 40X0165) (frame mounting screw) |

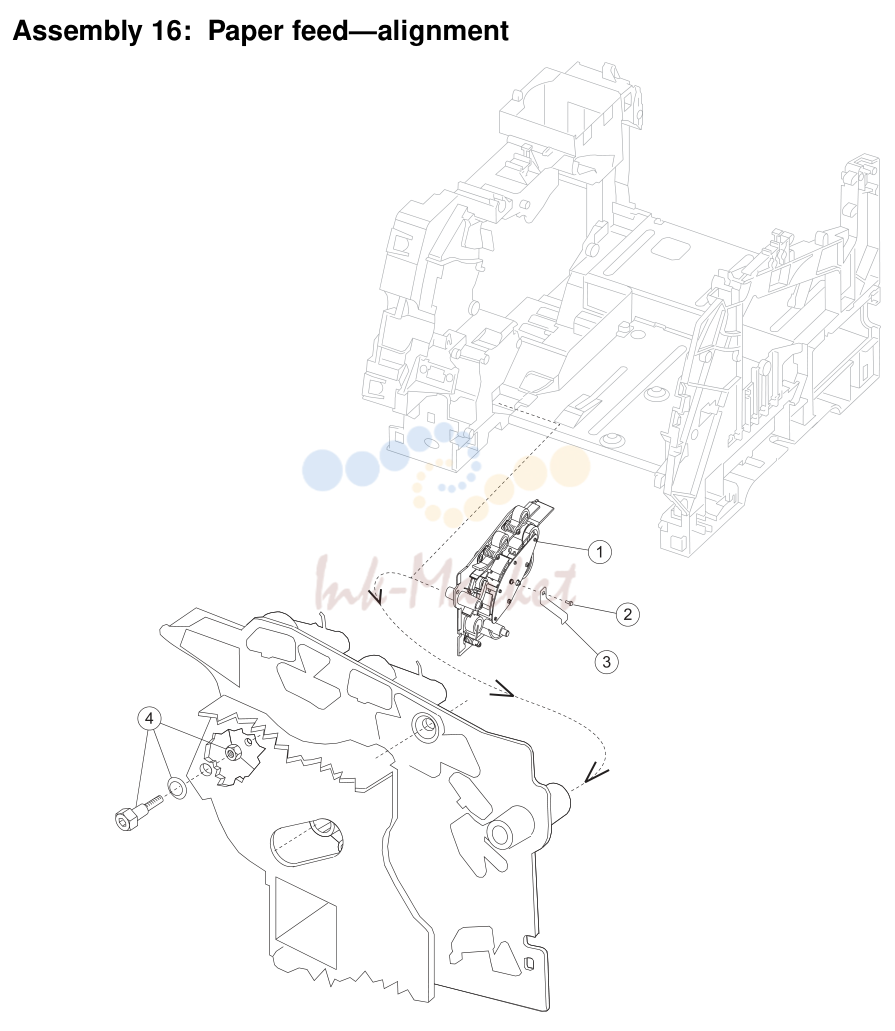

12. Assembly 16: Paper feed-alignment
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 40X0084 запросить цену → | 1 1 Paper feed alignment assembly paper feed | |
| 2 | 1 Parts packet (PP 40X0165) (clip ref ground mounting screw) | ||
| 3 | 40X0085 запросить цену → | 1 1 Reference ground clip | |
| 4 | 40X0086 запросить цену → | 1 1 Parts packet (reference adjust) |

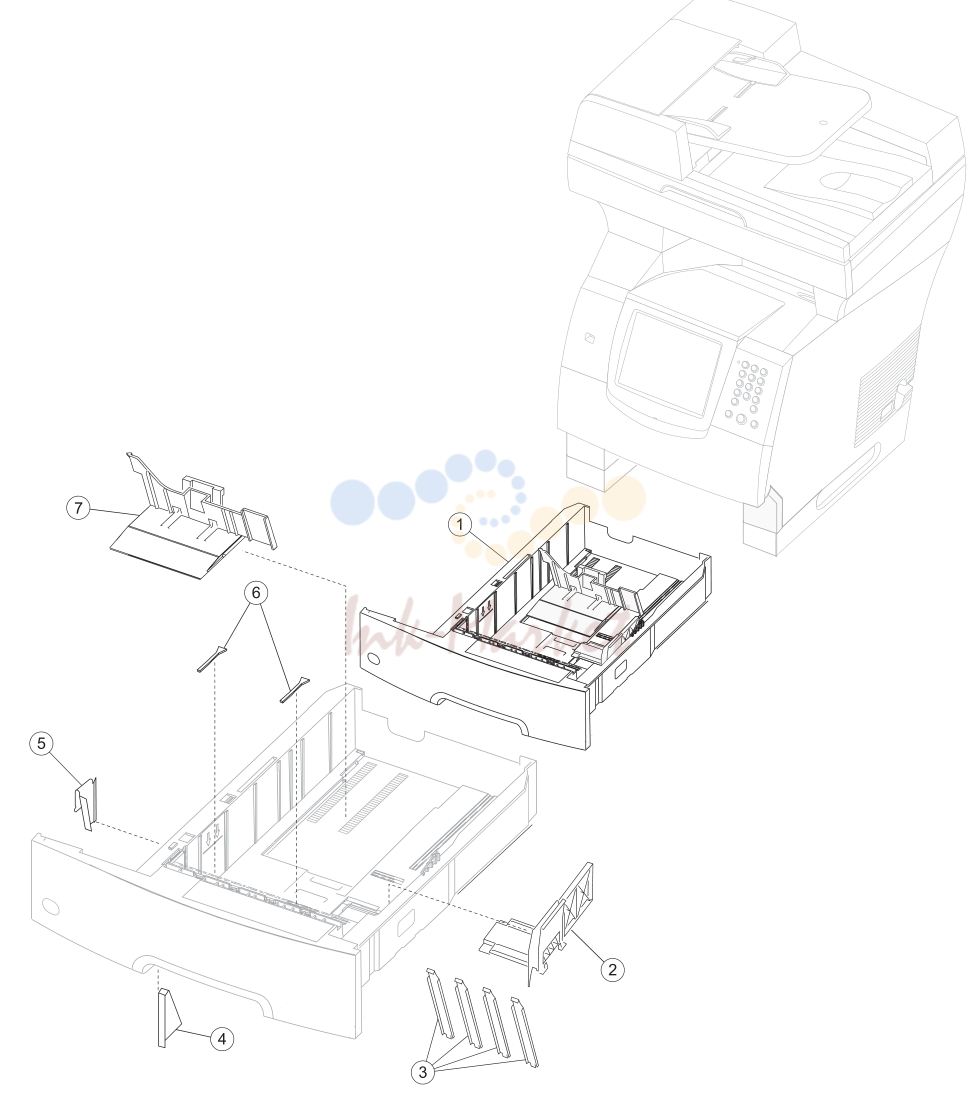

13. Assembly 17: Integrated 500-sheet paper tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-1 | 40X0098 запросить цену → | 1 1 Tray assembly-500-sheet tray | |
| 2 | 40X0099 запросить цену → | 1 1 Side restraint | |
| 3 | 40X0182 запросить цену → | 4 1 Wear strip | |
| 4 | 40X0103 запросить цену → | 1 1 Pass thru plate-500-sheet tray | |
| 5 | 40X0183 запросить цену → | 1 1 Wear plate-500-sheet tray | |
| 6 | 40X0105 запросить цену → | 2 1 Restraint pad | |
| 7 | 40X0106 запросить цену → | 1 1 Back restraint |
14. Assembly 18: Drives-Main drive and developer drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 18-1 | 40X0107 запросить цену → | 1 1 Gearbox with motor | |
| 2 | 40X0111 запросить цену → | 1 1 Power takeoff shaft-500-sheet | |
| 3 | 40X0112 запросить цену → | 1 1 Power takeoff shaft spring | |
| 4 | 40X0113 запросить цену → | 1 1 Bevel gear with grease packet and washer | |
| 5 | 40X0114 запросить цену → | 1 1 Developer drive assembly | |
| 6 | 40X0115 запросить цену → | Parts packet, developer drive | |
| 7 | 3 Parts packet (PP 40X0165) (developer drive ground screw) |
15. Assembly 19: Hot roll fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 40X2592 запросить цену → | 1 1 Fuser assembly w/115 V lamp | |
| 1 | 40X2591 запросить цену → | 1 1 Fuser assembly w/100 V lamp | |
| 1 | 40X2590 ✓ в наличии | 1 1 Fuser assembly w/220 V lamp | |
| 2 | 40X0120 запросить цену → | 1 1 Fuser wiper cavity cover | |
| 3 | 40X0122 запросить цену → | 1 1 Fuser lamp, 115V | |
| 3 | 40X0123 запросить цену → | 1 1 Fuser lamp, 220V | |
| 4 | 40X0121 запросить цену → | 1 Fuser cover assembly kit, including: | |
| 5 | Parts packet (fuser mounting screw) (PP 40X0254) | ||
| 6 | 40X0239 запросить цену → | 1 Exit sensor flag/spring kit, including: | |
| 7 | 40X0236 запросить цену → | 1 1 Exit/narrow media sensor cover | |
| 8 | Parts packet (PP 40X0165) | ||
| 9 | 40X0125 запросить цену → | 1 1 Exit sensor | |
| 10 | 40X0230 запросить цену → | 1 1 Exit sensor cable | |
| 11 | 40X0238 запросить цену → | 1 Narrow media flag/spring kit, including: | |
| 1 | (cid:129) Spring | ||
| 1 | (cid:129) Flag | ||
| 12 | 40X0124 запросить цену → | 1 1 Narrow media sensor | |
| 13 | 40X0229 запросить цену → | 1 1 Narrow media sensor cable |
16. Assembly 20: Transfer/charging
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 40X0126 запросить цену → | 1 Parts kit, charge roll link asm, left side | |
| 2 | 40X0127 ✓ в наличии | 1 2 Charge roll assembly, dual | |
| 3 | 40X0129 запросить цену → | 1 Parts kit, right side charge roll link assembly | |
| 4 | 40X0130 ✓ в наличии | 1 1 Transfer roll assembly | |
| 5 | 40X0131 запросить цену → | 1 1 Transfer roll assembly right arm | |
| 6 | 40X0132 запросить цену → | 1 1 Transfer roll right spring | |
| 7 | 40X0133 запросить цену → | 1 1 Transfer pivot shaft | |
| 8 | 40X0134 запросить цену → | 1 1 Transfer roll left spring | |
| 9 | 40X0135 запросить цену → | 1 1 Transfer roll left arm |
17. Assembly 21: Electronics-power supplies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-1 | 40X0517 запросить цену → | 1 1 LVPS/AIO-115 V ac | |
| 1 | 40X0518 запросить цену → | 1 1 LVPS/AIO-220 V ac | |
| 2 | 40X0260 запросить цену → | 1 1 Power cord set (8 ft right angle, 13 amp)-United States, Canada, | |
| 2 | 40X0256 запросить цену → | 1 1 Power cord set (8 ft right angle)-Bolivia and Peru | |
| 2 | 40X0255 запросить цену → | 1 1 Power cord set (8 ft right angle)-Argentina | |
| 2 | 40X0257 запросить цену → | 1 1 Power cord set (8 ft right angle)-Chile, Uruguay | |
| 2 | 40X0258 запросить цену → | 1 1 Power cord set (8 ft right angle)-Arabic, Austria, Belgium, Bluemark, CIS, | |
| 2 | 40X0293 запросить цену → | 1 1 Power cord set (8 ft right angle)-Anguilla (UK), Antigua and Barbuda, | |
| 2 | 40X0259 запросить цену → | 1 1 Power cord set (6 ft right angle)-Brazil | |
| 2 | 40X0301 запросить цену → | 1 1 Power cord set (8 ft straight)-AS/NZS | |
| 2 | 40X0271 запросить цену → | 1 1 Power cord set (8 ft straight)-Hong Kong | |
| 2 | 40X0302 запросить цену → | 1 1 Power cord set (8 ft right angle)-Japan | |
| 2 | 40X0280 запросить цену → | 1 1 Power cord set (6 ft straight)-Korea | |
| 2 | 40X0303 запросить цену → | 1 1 Power cord set (8 ft straight)-PRC | |
| 2 | 40X0281 запросить цену → | 1 1 Power cord set (6 ft right angle)-Taiwan | |
| 2 | 40X0294 запросить цену → | 1 1 Power cord set (8 ft right angle)-Denmark, Norway, and Sweden | |
| 2 | 40X0295 запросить цену → | 1 1 Power cord set (8 ft right angle)-Israel | |
| 2 | 40X0304 запросить цену → | 1 1 Power cord set (8 ft right angle)-Botswana, Lesotho, Namibia, Pakistan, | |
| 2 | 40X0305 запросить цену → | 1 1 Power cord set (8 ft right angle)-Switzerland | |
| 3 | 56P4244 запросить цену → | 1 1 High voltage power supply | |
| 4 | 1 Parts packet (PP 40X0165) | ||
| 5 | 40X0223 запросить цену → | 1 1 Front cable harness (HVPS/input sensor/toner sensor) |
18. Assembly 22: Electronics-card assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22-1 | 40X3305 запросить цену → | 1 1 Scanner control card-X642e | |
| 1 | 40X0498 запросить цену → | 1 1 Scanner control card-X644e/X646e | |
| 2 | 40X0509 запросить цену → | 1 1 Hard disk IDE 50-pin cable-X646e | |
| 3 | 40X0489 запросить цену → | 1 1 Hard disk assembly-X646e | |
| 4 | 40X0520 запросить цену → | 1 1 Interface card assembly | |
| 5 | 40X0510 запросить цену → | 1 1 Hard disk 4-pin power cable-X646e | |
| 6 | 40X3310 запросить цену → | 1 1 System board assembly-X642e (Board ID M010 6030) | |
| 6 | 40X2722 запросить цену → | 1 1 System board assembly (network)-X644e/X646e (Board ID M010 6000) | |
| 7 | 40X3477 запросить цену → | 1 1 Bar code card assembly-X642e | |
| 7 | 40X2792 запросить цену → | 1 1 Bar code card assembly-X644e/X646e | |
| 7 | 40X2529 запросить цену → | 1 1 IPDS SCS/TNe card assembly-X644e/X646e | |
| 7 | 40X2793 запросить цену → | 1 1 PRESCRIBE card assembly-X644e/X646e | |
| 7 | 40X3479 запросить цену → | 1 1 PrintCryption card assembly-X642e | |
| 7 | 40X4178 запросить цену → | 1 1 PrintCryption card assembly-X644e/X646e | |
| 8 | 40X0519 запросить цену → | 1 1 Modem card assembly | |
| 9 | 40X0507 запросить цену → | 1 1 Modem 30-pin cable | |
| 23-1 | 40X0150 запросить цену → | 1 1 Outer shield | |
| 2 | Parts packet (PP 40X0165) (INA cover mounting screw) | ||
| 2 | Parts packet (PP 40X0165) (outer shield mounting screw) | ||
| 2 | Parts packet (PP 40X0165) (inner shield mounting screw) | ||
| 3 | 40X0149 запросить цену → | 1 1 Inner shield assembly | |
| 4 | 40X0153 запросить цену → | 1 1 INA flat cover (blank) | |
| 7-42 | Service Manual | ||
| 24-1 | 40X0223 запросить цену → | 1 1 HVPS/input sensor/toner sensor cable assembly | |
| 2 | 40X0160 запросить цену → | 1 1 MPF sensor cable | |
| 3 | 40X0264 запросить цену → | 1 1 Standard bin level sensor cable | |
| 25-1 | 40X0061 запросить цену → | 1 1 Laser printhead cable assembly | |
| 2 | 40X0074 запросить цену → | 1 1 Paper size/autocompensator cable | |
| 3 | 40X0046 запросить цену → | 1 1 Paper size sensing board assembly | |
| 7-44 | Service Manual | ||
| 26-1 | 40X0034 запросить цену → | 1 1 Signature button contact assembly with cable | |
| 2 | 40X0156 запросить цену → | 1 1 Bottom/front autoconnect cable assembly | |
| 3 | 40X0223 запросить цену → | 1 1 HVPS/input sensor/toner sensor cable assembly | |
| 4 | 40X0224 запросить цену → | 1 1 LVPS to system board cable assembly |
19. Assembly 27: Cabling diagram 4-model X642e
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 27-1 | 40X3309 запросить цену → | 1 1 Upper front cover hinge assembly-X642e, includes | |
| 2 | 40X0162 запросить цену → | 1 1 System board to fuser board cable assembly | |
| 3 | 40X0163 запросить цену → | 1 1 Fuser AC lamp to LVPS cable assembly | |
| 4 | 40X0226 запросить цену → | 1 1 Fuser connector (fuser AC to fuser lamp) |
20. Assembly 28: Cabling diagram 4-models X644e/X646e
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 28-1 | 40X0515 запросить цену → | 1 1 Upper front cover hinge assembly-X644e/X646e, includes: | |
| 2 | 40X0162 запросить цену → | 1 1 System board to fuser board cable assembly | |
| 3 | 40X0163 запросить цену → | 1 1 Fuser AC lamp to LVPS cable assembly | |
| 4 | 40X0226 запросить цену → | 1 1 Fuser connector (fuser AC to fuser lamp) |
21. Assembly 29: Cabling diagram 5
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 29-1 | 40X0310 запросить цену → | 1 1 Multipurpose feeder pick arm assembly with solenoid | |
| 2 | 40X0159 запросить цену → | 1 1 Main drive motor cable assembly | |
| 3 | 40X0249 запросить цену → | 1 1 EP DC fan assembly | |
| 4 | 40X0054 ✓ в наличии | 1 1 Main fan with cable, 500-sheet output | |
| 5 | 40X0161 запросить цену → | 1 1 Ground cable |
22. Assembly 30: Cabling diagram 6-model X642e
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 30-1 | 40X0491 запросить цену → | 1 1 Flatbed paper size sensor assembly (3 sensors are included in the | |
| 2 | 40X0481 запросить цену → | 1 1 Parts packet, sensors (home sensor) | |
| 3 | 40X0487 запросить цену → | 1 1 Flatbed CCD ribbon cable | |
| 4 | 40X0507 запросить цену → | 1 1 Modem 30-pin cable | |
| 5 | NA 1 1 Flatbed interconnect card (CN1) to SCC card cable (J15) (NOT AVAILABLE | ||
| 6 | NA 1 1 Flatbed interconnect card (CN4) to home sensor cable (NOT AVAILABLE | ||
| 7 | 40X0480 запросить цену → | 1 1 Flatbed scan motor, including flatbed scan motor to flatbed interconnect | |
| 8 | NA 1 1 Flatbed paper size sensor to interconnect card cable (CN3) (NOT |
23. Assembly 31: Cabling diagram 6-models X644e/X646e
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 31-1 | 40X0491 запросить цену → | 1 1 Flatbed paper size sensor assembly (3 sensors are included in the | |
| 2 | NA 1 1 Flatbed paper size sensor cable to flatbed interconnect card (CN3) (NOT | ||
| 3 | 40X0481 запросить цену → | 1 1 Parts packet, sensors (home sensor) | |
| 4 | 40X0487 запросить цену → | 1 1 Flatbed CCD ribbon cable | |
| 5 | 40X0509 запросить цену → | 1 1 Hard disk IDE 50-pin cable-X646e | |
| 6 | 40X0510 запросить цену → | 1 1 Hard disk 4-pin power cable-X646e | |
| 7 | 40X0507 запросить цену → | 1 1 Modem 30-pin cable | |
| 8 | NA 1 1 Scanner control card (J1) to flatbed interconnect card (CN1) cable (NOT | ||
| 9 | NA 1 1 Scanner control card (J28) to flatbed interconnect card (CN5) (NOT | ||
| 10 | NA 1 1 Home sensor to flatbed interconnect card (Cn4) (NOT AVAILABLE AS A | ||
| 11 | 40X0480 запросить цену → | 1 1 Flatbed scan motor, including scan motor | |
| 32-1 | 40X0481 запросить цену → | 1 1 Parts packet, sensors | |
| 2 | 40X0456 запросить цену → | 1 1 Pickup arm assembly solenoid | |
| 3 | 40X0486 ✓ в наличии | 1 1 Motor driver card | |
| 4 | NA 1 1 Paper present sensor cable (NOT AVAILABLE AS A FRU) | ||
| 7-56 | Service Manual | ||
| 33-1 | 40X0481 запросить цену → | 1 1 Parts packet, sensors | |
| 2 | NA 1 1 Feed motor cable (NOT AVAILABLE AS A FRU) | ||
| 3 | 40X0506 ✓ в наличии | 1 1 MDC to flatbed interconnect card 36-pin cable | |
| 4 | NA 1 1 Flatbed cover open sensor cable (NOT AVAILABLE AS A FRU) | ||
| 5 | N/A 1 1 Transport motor cable (NOT AVAILABLE AS A FRU) | ||
| 6 | N/A 1 1 Paper length sensor cable, includes paper width sensor assembly-X644e/ | ||
| 34-1 | 40X0481 запросить цену → | 1 1 Parts packet, sensors | |
| 2 | NA 1 1 Feed motor cable (NOT AVAILABLE AS A FRU) | ||
| 3 | 40X0502 запросить цену → | 1 1 ADF CCD to flatbed interconnect card 36-pin cable-X644e/X646e | |
| 4 | 40X0506 ✓ в наличии | 1 1 MDC to flatbed interconnect card 36-pin cable | |
| 5 | NA 1 1 Flatbed cover open sensor cable (NOT AVAILABLE AS A FRU) | ||
| 6 | N/A 1 1 Transport motor cable (NOT AVAILABLE AS A FRU) | ||
| 7 | N/A 1 1 Paper length sensor cable, includes paper width sensor assembly-X644e/ | ||
| 7-58 | Service Manual | ||
| 35-1 | 40X3230 запросить цену → | 1 1 250-sheet paper drawer, complete assembly | |
| 2 | 1 1 Parts packet, screws (PP 99A0263) (switch spring) | ||
| 3 | 99A0063 запросить цену → | 1 1 Switch activate spring | |
| 4 | 56P4129 запросить цену → | 1 1 Paper out arm-250-sheet | |
| 5 | 3 3 Parts packet, screws (PP 99A0263) (auto comp mounting) | ||
| 5 | 4 4 Parts packet, screws (PP 99A0263) | ||
| 6 | 40X3232 запросить цену → | 1 1 Pick arm assembly | |
| 7 | 56P1228 запросить цену → | 1 1 Bellcrank-250-sheet paper tray | |
| 8 | 99A1929 запросить цену → | 2 1 Bellcrank spring-250-sheet paper tray | |
| 9 | 40X0070 ✓ в наличии | 2 2 Pick roll assembly | |
| 10 | 40X3234 запросить цену → | 1 1 Bin low sensor with cable | |
| 11 | 40X3233 запросить цену → | 1 1 Option pass thru sensor | |
| 12 | 99A0272 запросить цену → | 1 1 Drive shaft-250-sheet | |
| 13 | 99A0275 запросить цену → | 1 1 Power takeoff spring | |
| 14 | 40X3237 запросить цену → | 1 1 Base assembly | |
| 36-1 | 40X3231 запросить цену → | 1 1 Tray assembly, option-250-sheet | |
| 2 | 40X3235 запросить цену → | 1 1 Side restraint-250-sheet tray | |
| 3 | 56P1279 запросить цену → | 1 4 Wear strips | |
| 4 | 56P4230 запросить цену → | 1 1 Plate-250 sheet pass thru | |
| 5 | 99A0121 запросить цену → | 1 1 Plate-250-sheet tray wear | |
| 6 | 99A0120 запросить цену → | 1 2 Restraint pad | |
| 7 | 40X3236 запросить цену → | 1 1 Back restraint-250-sheet tray | |
| 7-60 | Service Manual | ||
| 37-1 | 40X3243 запросить цену → | 1 1 Drawer assembly, complete-500-sheet | |
| 2 | 3 3 Parts packet, screws (PP 99A0263) (auto comp mounting screw) | ||
| 3 | 40X3246 запросить цену → | 1 1 Pick arm assembly-500 sheet | |
| 4 | 56P1228 запросить цену → | 1 1 Bellcrank spring arm | |
| 5 | 56P2540 запросить цену → | 1 1 Bellcrank spring-500-sheet option tray | |
| 6 | 40X0070 ✓ в наличии | 1 2 Pick roll assembly | |
| 7 | 40X3244 запросить цену → | 1 1 Option pass thru sensor | |
| 8 | 99A0275 запросить цену → | 1 1 Power takeoff spring | |
| 9 | 99A0447 запросить цену → | 1 1 Drive shaft-500-sheet | |
| 10 | 40X3245 запросить цену → | 1 1 Bin low sensor with cable | |
| 11 | 40X3247 запросить цену → | 1 1 Base assembly, 500-sheet | |
| 12 | 56P4145 запросить цену → | 1 1 Paper out arm-500-sheet drawer | |
| 13 | 99A0063 запросить цену → | 1 1 Switch activate spring | |
| 14 | 1 1 Parts packet, screws (PP 99A0263) | ||
| 38-1 | 56P4150 запросить цену → | 1 1 Complete tray assembly-500-sheet | |
| 2 | 56P4137 запросить цену → | 1 1 Side restraint-500-sheet tray | |
| 3 | 99A0292 запросить цену → | 1 4 Wear strips | |
| 4 | 56P4196 запросить цену → | 1 1 Pass thru plate | |
| 5 | 99A0120 запросить цену → | 1 2 Restraint pad | |
| 6 | 56P4195 запросить цену → | 1 1 Wear plate-500 sheet | |
| 7 | 56P4147 запросить цену → | 1 1 Back restraint-500-sheet tray | |
| 7-62 | Service Manual |
24. Assembly 39: Duplex option
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 41-1 | 40X3250 запросить цену → | 1 1 Complete option assembly (letter) | |
| 1 | 40X3249 запросить цену → | 1 1 Complete option assembly (A4) | |
| 2 | 99A1818 запросить цену → | 1 1 Wear dimple strip | |
| 3 | 99A0681 запросить цену → | 4 1 Wear strip | |
| 4 | 40X3254 запросить цену → | 1 1 Front door assembly | |
| 5 | 56P4157 запросить цену → | 1 2 Door hinge | |
| 6 | 4 1 Parts packet, nuts (PP 99A0676) (6-32 hinge mounting nut) | ||
| 7 | 4 1 Parts packet, washers (PP 99A0677) (hinge mounting flat washer) | ||
| 8 | 4 1 Parts packet, washers (PP 99A0677) (hinge mounting star washer) | ||
| 9 | 40X3252 запросить цену → | 1 1 2000-sheet option control card assembly | |
| 10 | 4 4 Parts packet, screws (PP 99A0675) (card asm. mounting) | ||
| 11 | 4 4 Parts packet, screws (PP 99A0675) (card assembly mounting screw) | ||
| 11 | 99A0658 запросить цену → | 2 2 Door magnet | |
| 42-1 | 99A0654 запросить цену → | 1 1 Paper low switch | |
| 2 | Parts packet, nuts (PP 99A0676) | ||
| 3 | 40X3262 запросить цену → | 1 1 AC external jumper cord | |
| 4 | 40X3260 запросить цену → | 1 1 Power supply board | |
| 7-68 | Service Manual |
25. Assembly 43: High-capacity feeder 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 44-1 | 3 Parts packet, screws (PP 99A0263) (auto comp assembly mounting screw) | ||
| 2 | 40X3255 запросить цену → | 1 1 Pick arm assembly-2000-sheet | |
| 3 | 40X0070 ✓ в наличии | 2 2 Pick roll assembly | |
| 4 | 40X3233 запросить цену → | 1 1 Option pass thru sensor | |
| 7-70 | Service Manual |
