Hewlett Packard lex x 560 partslist — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 4: Imaging
3. Assembly 5: Paper transport
4. Assembly 6: 250-sheet tray assembly
5. Assembly 7: Electrical 1
6. Assembly 8: Electrical 2
7. Assembly 9: Duplex
8. Assembly 12: Options and supplies

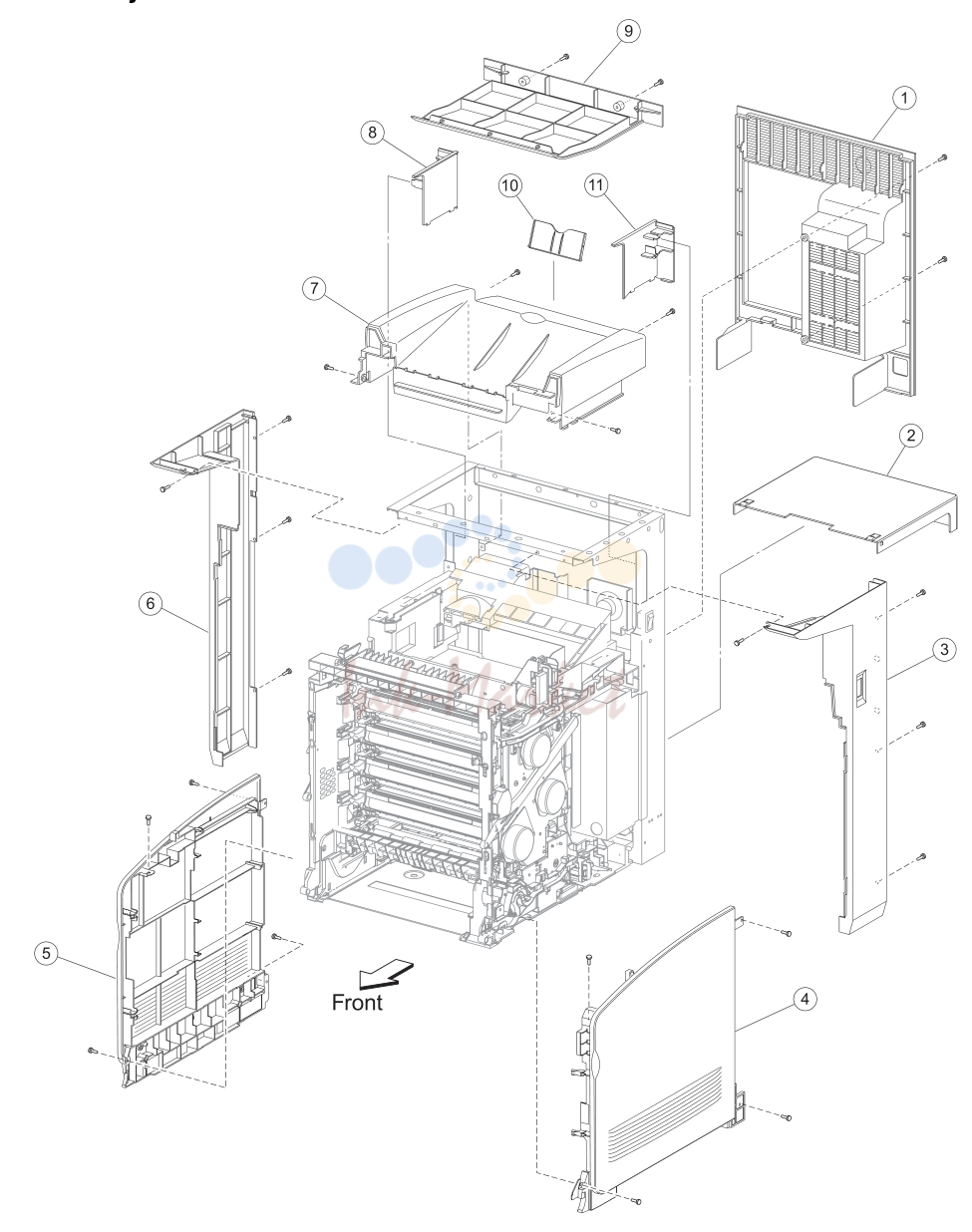

1. Assembly 1: Covers

№	Артикул	Описание
1-1	40X4894 запросить цену →	1 1 Rear cover
2	40X4895 запросить цену →	1 1 Tray cover
3	40X4896 запросить цену →	1 1 Right pole cover
4	40X4897 запросить цену →	1 1 Right cover
5	40X4898 запросить цену →	1 1 Left cover
6	40X4899 запросить цену →	1 1 Left pole cover
7	40X4889 запросить цену →	1 1 Top cover
8	40X4891 запросить цену →	1 1 Inner left pole cover
9	40X4893 запросить цену →	1 1 Bottom cover
10	40X4890 запросить цену →	1 1 Extension cover
11	40X4892 запросить цену →	1 1 Inner right pole cover
2-1	40X4900 запросить цену →	1 1 Operator panel
2	40X4902 запросить цену →	1 1 Front cover assembly
3	40X4903 запросить цену →	1 1 MP feeder cover assembly
7-4		Service Manual
3-1	40X4924 запросить цену →	1 1 ADF maintenance kit
2	40X4919 запросить цену →	1 1 ADF tray assembly
3	40X4920 запросить цену →	1 1 Scanner assembly

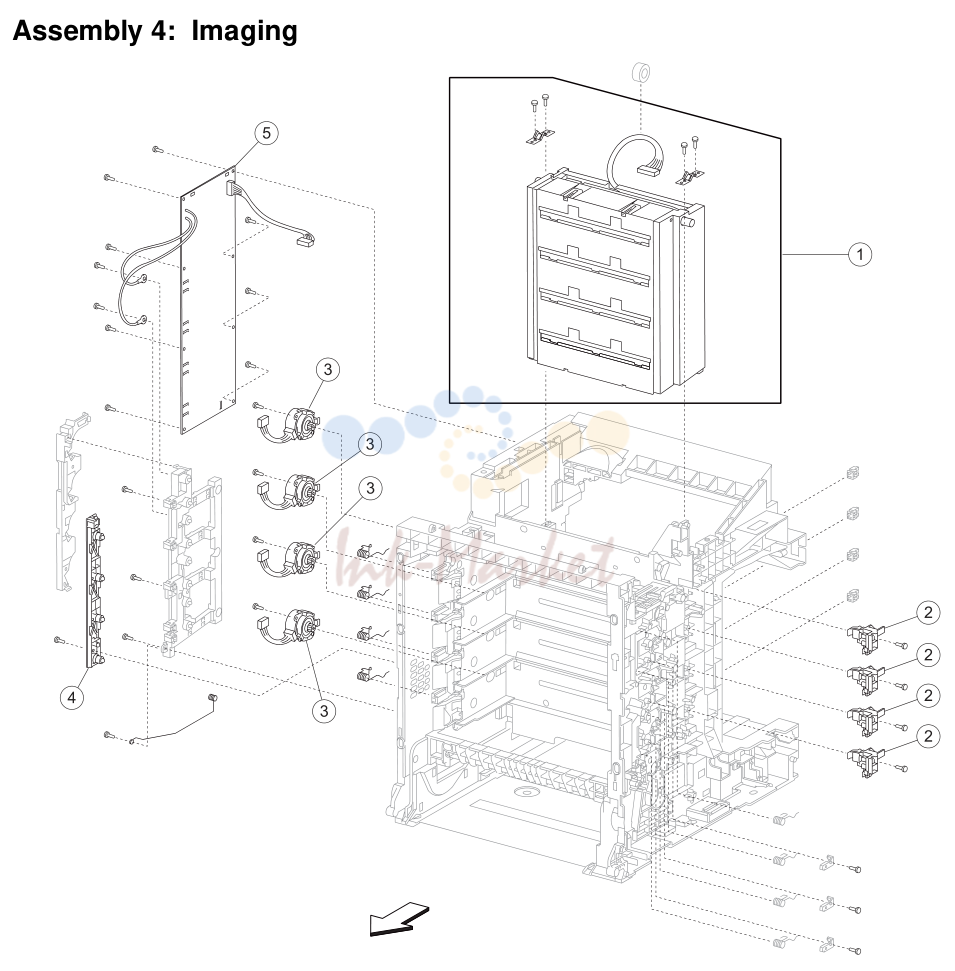

2. Assembly 4: Imaging

№	Артикул	Описание
4-1	40X4904 запросить цену →	1 1 Printhead assembly
2	40X4869 запросить цену →	1 1 Toner sensor assembly
3	40X4870 запросить цену →	1 1 Toner motor
4	40X4871 запросить цену →	1 1 Erase lamp assembly
5	40X4872 запросить цену →	1 1 High-voltage power supply (HVPS)

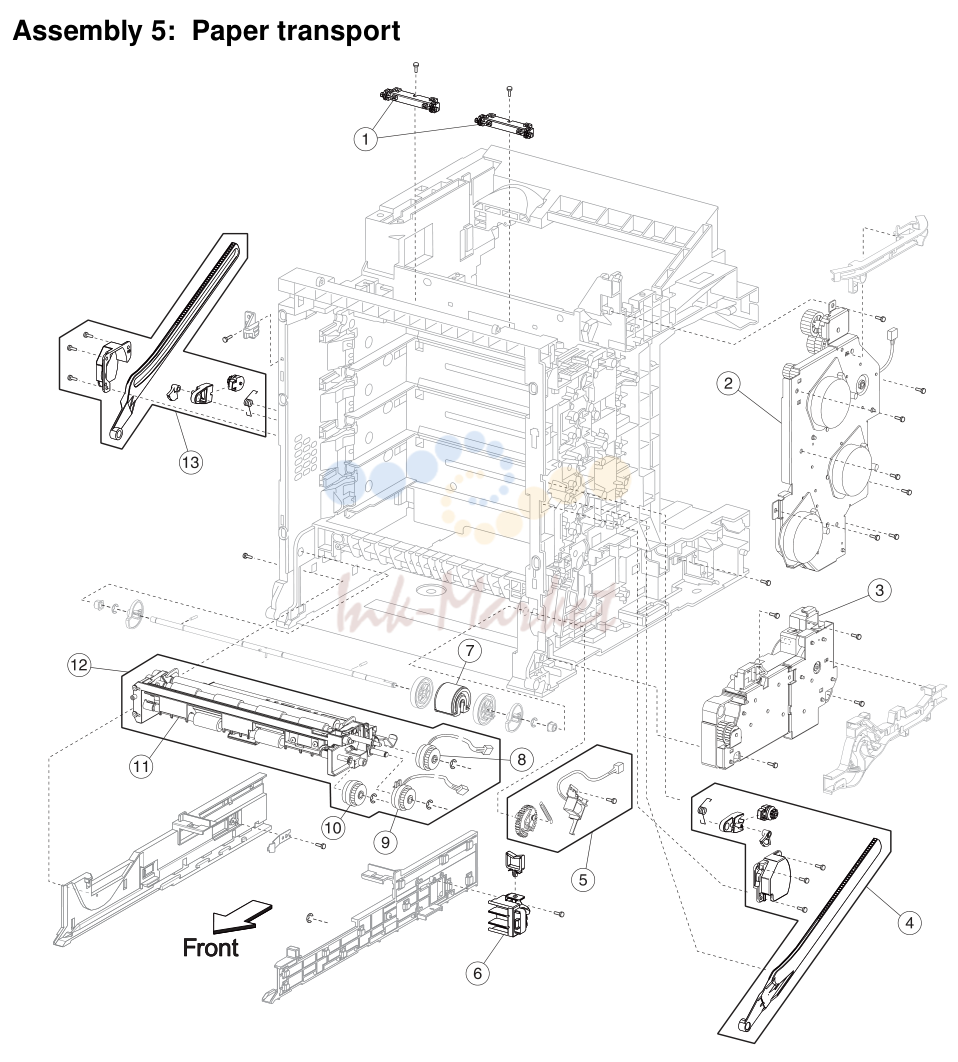

3. Assembly 5: Paper transport

№	Артикул	Описание
5-1	40X4877 запросить цену →	1 1 Spur assembly
2	40X4882 запросить цену →	1 1 Main drive assembly
3	40X4883 запросить цену →	1 1 Feed drive assembly (PH drive)
4	40X4880 запросить цену →	1 1 Right door link assembly
5	40X4864 запросить цену →	1 1 Feed solenoid
6	40X4878 запросить цену →	1 1 Size switch assembly
7	40X4865 запросить цену →	1 1 MP feeder feed kit
8	40X4863 запросить цену →	1 1 Feed clutch
9	40X4923 запросить цену →	1 1 Registration clutch
10	40X5080 запросить цену →	1 1 Turn clutch
11	40X4867 запросить цену →	1 1 Paper feed assembly w/o clutches
12	40X4921 запросить цену →	1 1 Paper feed assembly with clutches
13	40X4879 запросить цену →	1 1 Left door link assembly

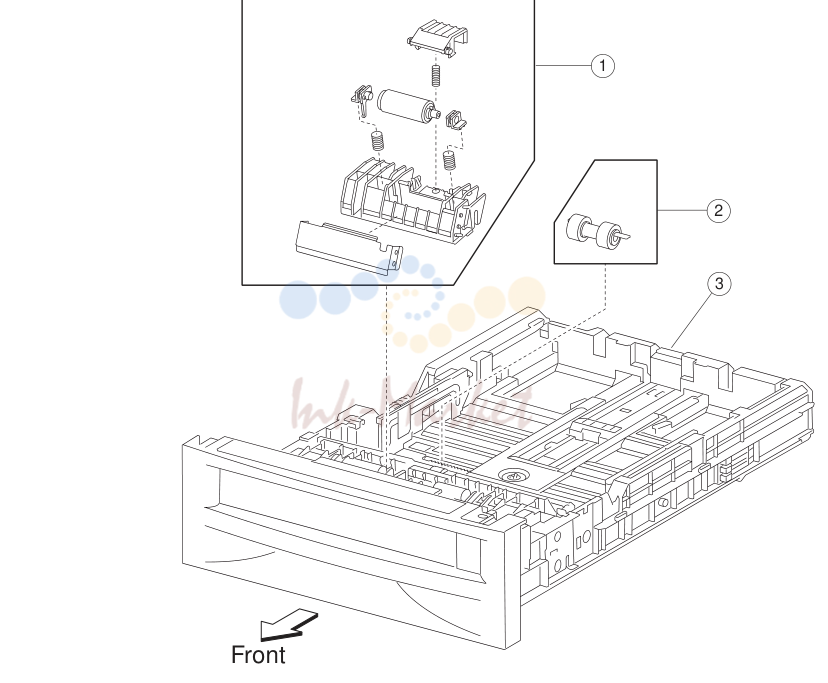

4. Assembly 6: 250-sheet tray assembly

№	Артикул	Описание
6-1	40X4862 запросить цену →	1 1 MP feeder separator roll kit
2	40X4866 запросить цену →	1 1 Feed roll kit (250- and 550-sheet tray)
3	40X4859 запросить цену →	1 1 250-sheet tray assembly

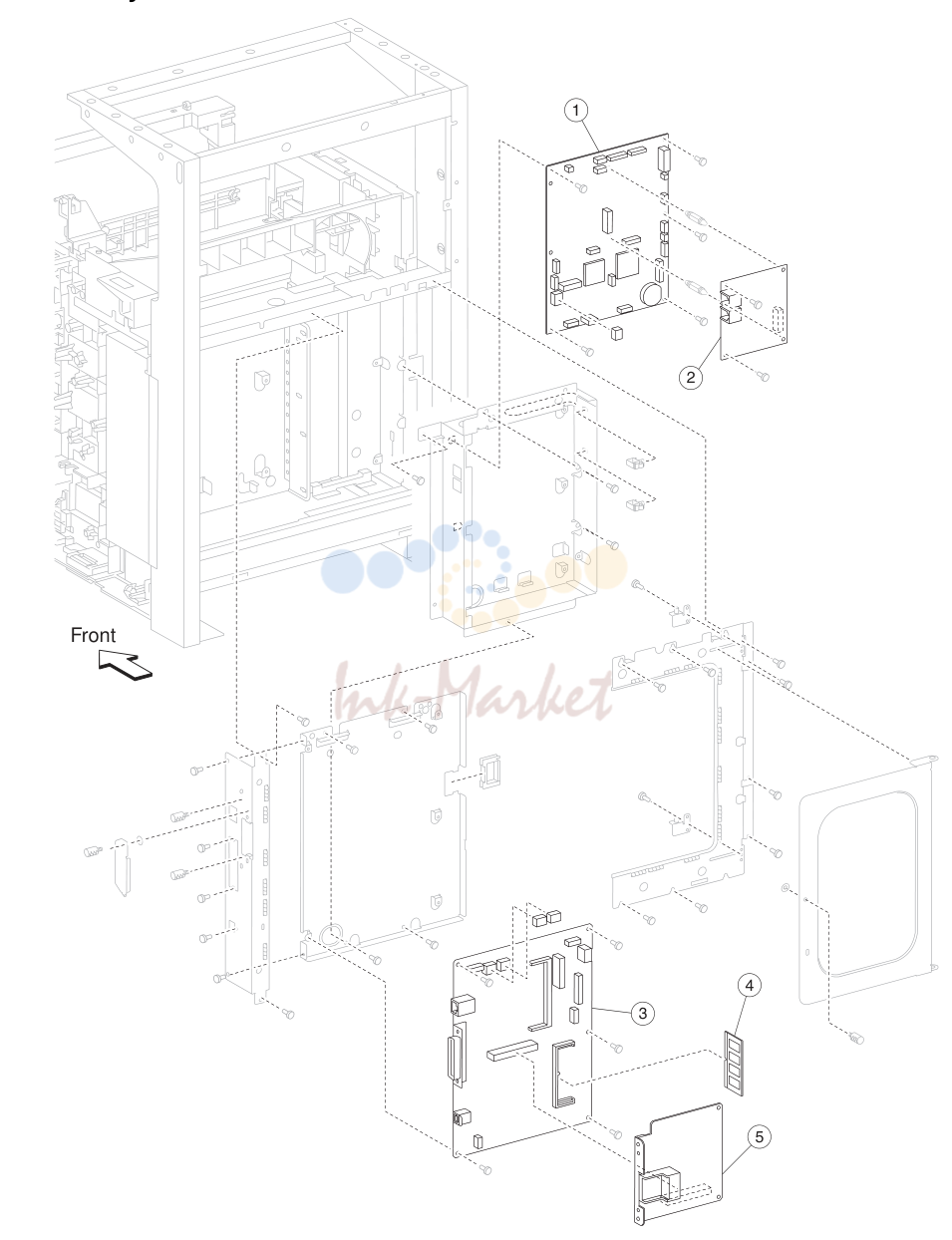

5. Assembly 7: Electrical 1

№	Артикул	Описание
7-1	40X4905 запросить цену →	1 1 Engine board
2	40X4906 запросить цену →	1 1 Fax card
3	40X4907 запросить цену →	1 1 RIP board
4	40X5301 запросить цену →	1 1 256MB DIMM
4	40X5302 запросить цену →	1 1 512MB DIMM
4	40X5303 ✓ в наличии	1 1 1G DIMM
5	40X5091 запросить цену →	1 1 Multi-Protocol Network Card

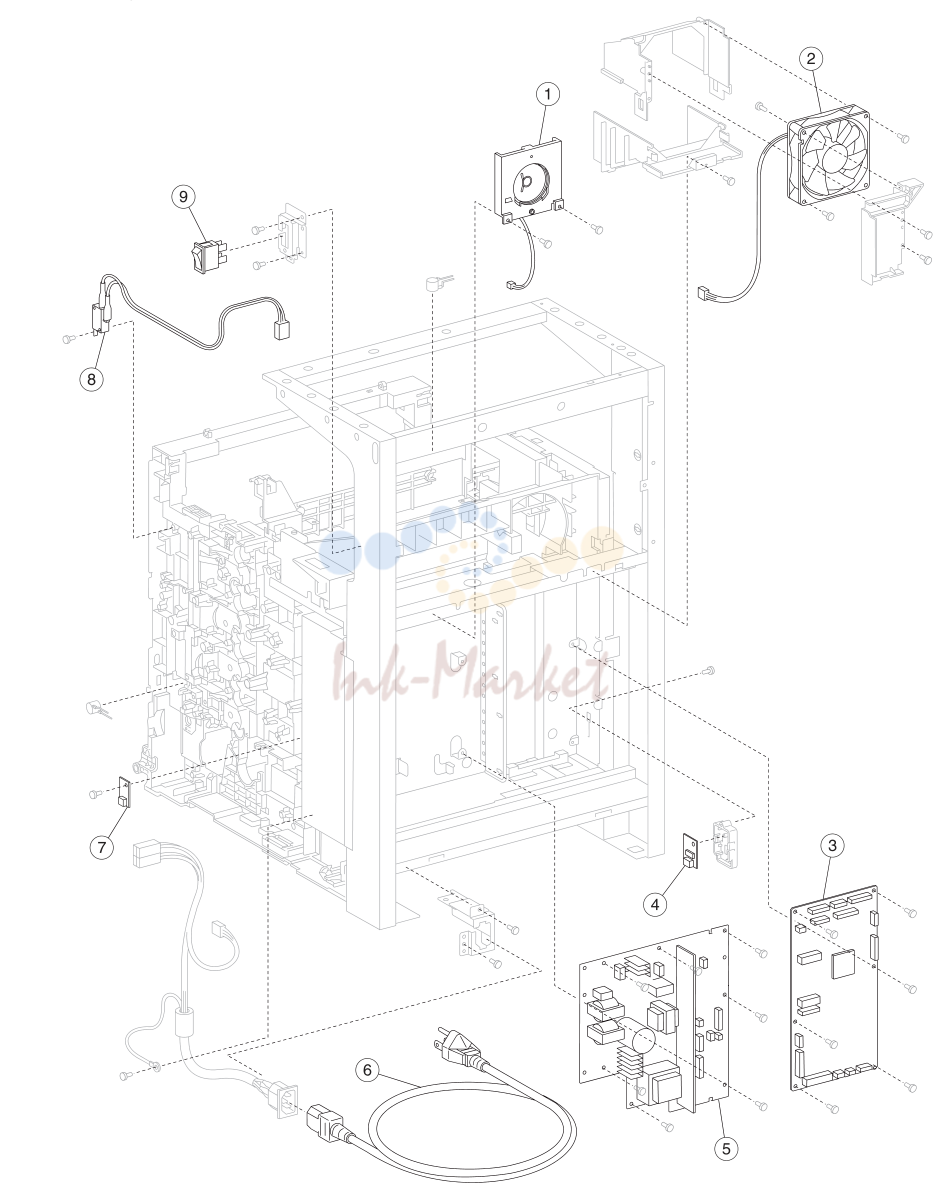

6. Assembly 8: Electrical 2

№	Артикул	Описание
8-1	40X4910 запросить цену →	1 1 Speaker assembly
2	40X4911 запросить цену →	1 1 Fan assembly
3	40X4913 запросить цену →	1 1 Controller board
4	40X4912 запросить цену →	1 1 Humidity sensor
5	40X4914 запросить цену →	1 1 115 V Low-voltage power supply (LVPS)
5	40X4915 запросить цену →	1 1 230 V Low-voltage power supply (LVPS)
6	40X0269 запросить цену →	1 1 Power cord, straight (8 ft)-U.S.
6	40X0288 запросить цену →	1 1 Power cord, HV, straight (8 ft)-Argentina
6	40X0301 запросить цену →	1 1 Power cord, straight (8 ft)-Australia, New Zealand
6	40X1767 запросить цену →	1 1 Power cord, HV, straight (8 ft)-Brazil
6	40X0273 запросить цену →	1 1 Power cord, HV, straight (8 ft)-Chili
6	40X1774 запросить цену →	1 1 Power cord, HV, straight (8 ft)-Denmark
6	40X0275 запросить цену →	1 1 Power cord, HV, straight (8 ft)-Israel
6	40X0273 запросить цену →	1 1 Power cord, HV, straight (8 ft)-Italy
6	40X1773 запросить цену →	1 1 Power cord, HV, straight (8 ft)-South Africa
6	40X0271 запросить цену →	1 1 Power cord, HV, straight (8 ft)-U.K., Ireland
6	40X1772 запросить цену →	1 1 Power cord, straight (8 ft)-Switzerland
6	40X1766 запросить цену →	1 1 Power cord, straight (8 ft)-Bolivia, Peru
6	40X0303 запросить цену →	1 1 Power cord, straight (8 ft)-PRC
6	40X1792 запросить цену →	1 1 Power cord, straight (8 ft)-Korea
6	40X1791 запросить цену →	1 1 Power cord, straight (8 ft)-Taiwan
7	40X4886 запросить цену →	1 1 EEPROM XPRO
8	40X4908 запросить цену →	1 1 Interlock harness
9	40X4909 запросить цену →	1 1 Power switch

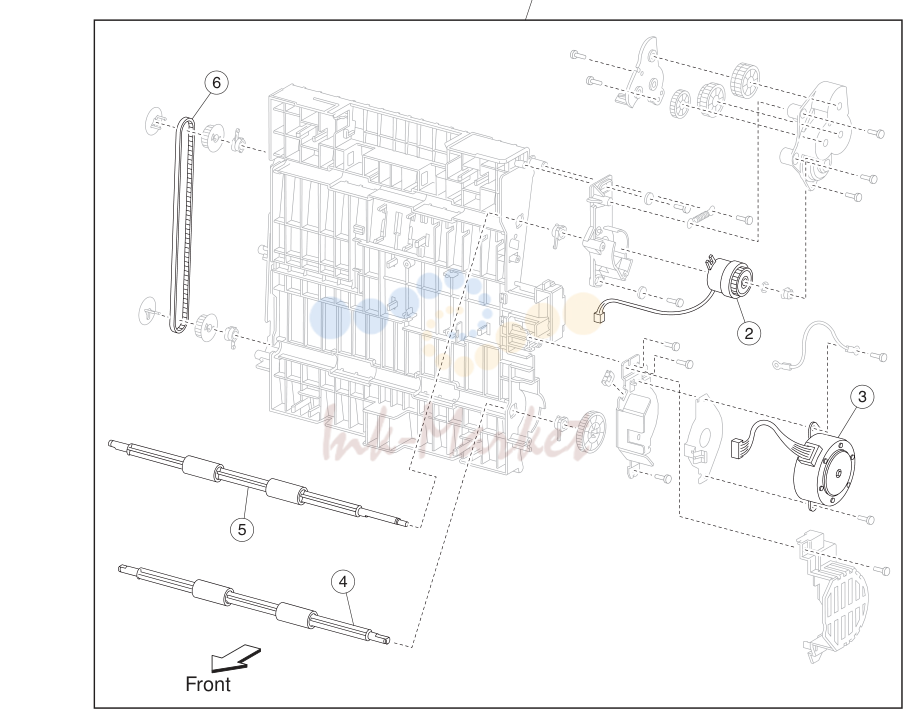

7. Assembly 9: Duplex

№	Артикул	Описание
9-1	40X4885 запросить цену →	1 1 Duplex unit, complete
2	40X5074 запросить цену →	1 1 Duplex clutch
3	40X5077 запросить цену →	1 1 Duplex motor
4	40X5076 запросить цену →	1 1 Duplex roll
5	40X5075 запросить цену →	1 1 Duplex roll
6	40X5073 запросить цену →	1 1 Duplex belt
10-1	40X4916 запросить цену →	1 1 550-sheet feeder, complete
2	40X4888 запросить цену →	1 1 550-sheet feeder tray
3	40X5084 запросить цену →	2 1 Caster, non-locking (rear)
4	40X5085 запросить цену →	2 1 Caster, locking (front)
5	40X5087 запросить цену →	2 1 Feeder foot (front right or rear left)
6	40X5086 запросить цену →	2 1 Feeder foot (front left or rear right)
7-18		Service Manual
11-1	40X4922 запросить цену →	1 1 Option paper feed assembly
2	40X5088 запросить цену →	1 1 Turn clutch
3	40X5089 запросить цену →	1 1 Feed clutch
4	40X4878 запросить цену →	1 1 Size switch assembly
5	40X5078 запросить цену →	1 1 Option feeder controller board
6	40X5079 запросить цену →	1 1 Option feeder drive assembly

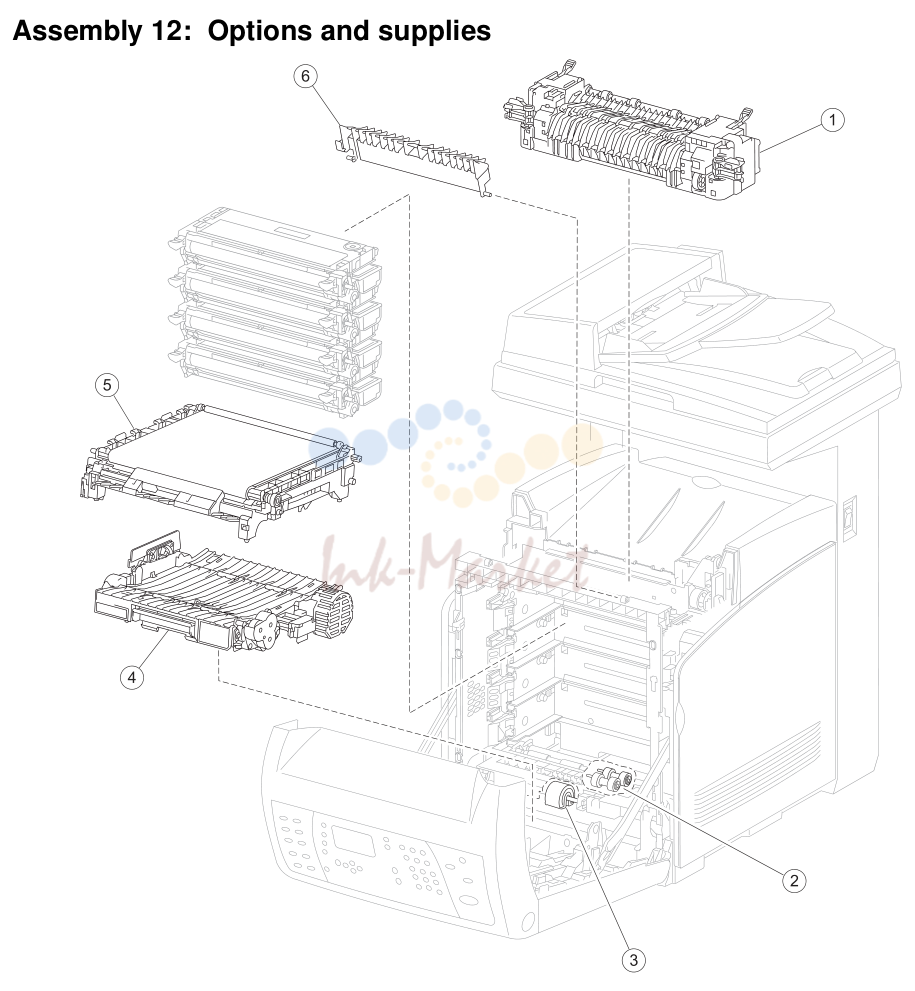

8. Assembly 12: Options and supplies

№	Артикул	Описание
1	40X4860 запросить цену →	1 1 115 V fuser
1	40X4861 запросить цену →	1 1 230 V fuser
2	40X4866 запросить цену →	1 1 Feed roll kit (250- and 550-sheet tray)
3	40X4865 запросить цену →	1 1 MP feeder feed kit
4	40X4885 запросить цену →	1 1 Duplex unit
5	40X4868 запросить цену →	1 1 Transfer belt
6	40X4874 запросить цену →	1 1 Duplex gate
