Hewlett Packard lex x 264 364 partslist — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 2: Scanner
3. Assembly 3: Electronics
4. Assembly 4: Frame

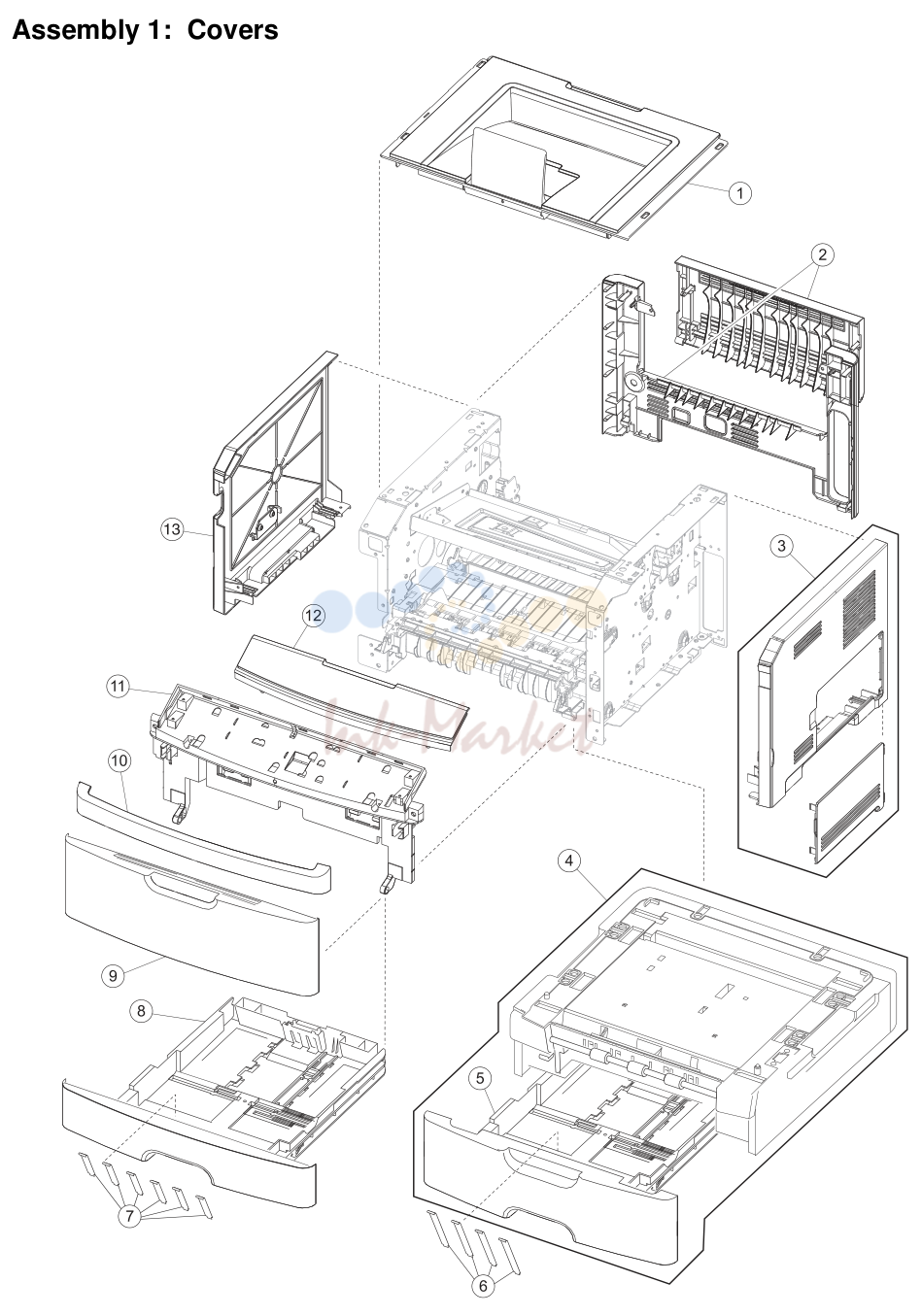

1. Assembly 1: Covers

№	Артикул	Описание
1-1	40X5614 запросить цену →	1 1 Top cover assembly
2	40X5377 запросить цену →	1 1 Rear upper and lower cover assembly
3	40X5375 запросить цену →	1 1 Right side cover
4	40X5398 запросить цену →	1 1 Optional 250-sheet tray
4	40X5399 запросить цену →	1 1 Optional 550-sheet tray
5	40X5394 запросить цену →	1 1 250-sheet (Tray 2) assembly
5	40X5395 запросить цену →	1 1 550-sheet (Tray 2) assembly
6	40X2855 запросить цену →	1 4 Tray 2 wear strips (550-sheet tray only)
7	40X5382 запросить цену →	1 6 Wear strips (250-sheet trays, optional and primary)
8	40X5381 ✓ в наличии	1 1 Main tray
9	40X5379 запросить цену →	1 1 Front door cover
10	40X5448 запросить цену →	1 1 Nameplate cover
11	40X5806 запросить цену →	1 1 Lower AIO access assembly
12	40X5778 запросить цену →	1 1 Front access door cover
13	40X5374 запросить цену →	1 1 Left side cover

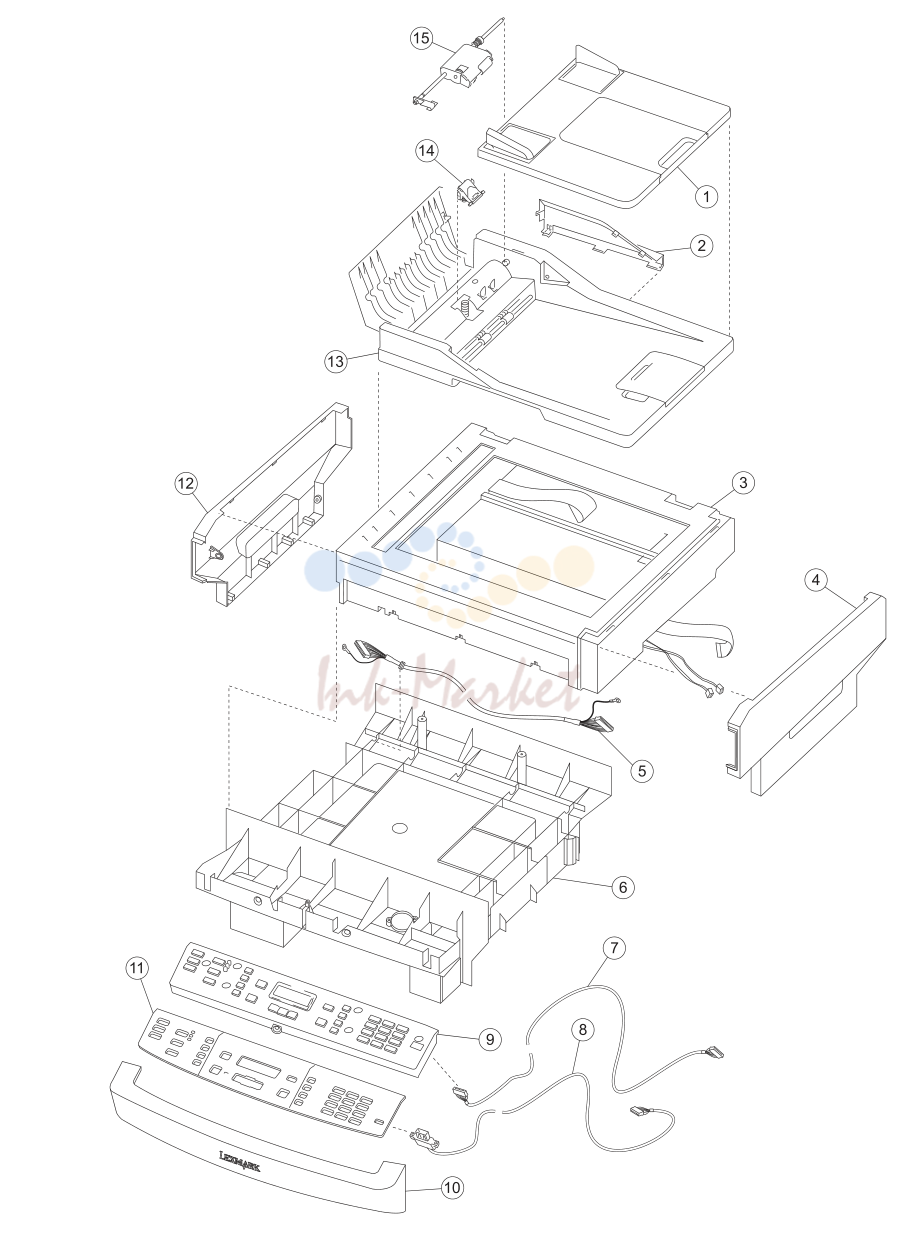

2. Assembly 2: Scanner

№	Артикул	Описание
2-1	40X5470 ✓ в наличии	1 1 ADF input tray
2	40X5477 запросить цену →	1 1 ADF rear simplex cover
2	40X5478 запросить цену →	1 1 ADF rear duplex cover
3	40X5779 запросить цену →	1 1 Flatbed assembly
4	40X5621 запросить цену →	1 1 Right scanner cover
5	40X5622 запросить цену →	1 1 ADF cable
6	40X5615 запросить цену →	1 1 Tub cover
7	40X5623 запросить цену →	1 1 Operator panel cable
8	40X5624 запросить цену →	1 1 USB cable
9	40X5617 запросить цену →	1 1 Operator panel X264/X364
9	40X5961 запросить цену →	Operator panel X264/X364 (DBCS)
9	40X5618 запросить цену →	1 1 Operator panel X363
10	40X5616 запросить цену →	Nameplate cover
11	40X0064 запросить цену →	1 1 Bezel (French OP X264)
11	40X0089 запросить цену →	1 1 Bezel (French OP X363)
11	40X0109 запросить цену →	1 1 Bezel (French OP X364)
11	40X0118 запросить цену →	1 1 Bezel (Italian OP X264)
11	40X0119 запросить цену →	1 1 Bezel (Italian OP X363)
11	40X0128 запросить цену →	1 1 Bezel (Italian OP X364)
11	40X0139 запросить цену →	1 1 Bezel (German OP X264)
11	40X0146 запросить цену →	1 1 Bezel (German OP X363)
11	40X0155 запросить цену →	1 1 Bezel (German OP X364)
11	40X0158 запросить цену →	1 1 Bezel (Spanish OP X264)
11	40X0166 запросить цену →	1 1 Bezel (Spanish OP X363)
11	40X0167 запросить цену →	1 1 Bezel (Spanish OP X364)
11	40X0169 запросить цену →	1 1 Bezel (Brazilian Portuguese OP X264)
11	40X0170 запросить цену →	1 1 Bezel (Brazilian Portuguese OP X363)
11	40X0171 запросить цену →	1 1 Bezel (Brazilian Portuguese OP X364)
11	40X0172 запросить цену →	1 1 Bezel (Dutch OP X264)
11	40X0173 запросить цену →	1 1 Bezel (Dutch OP X363)
11	40X0175 запросить цену →	1 1 Bezel (Dutch OP X364)
11	40X0176 запросить цену →	1 1 Bezel (Danish OP X264)
11	40X0177 запросить цену →	1 1 Bezel (Danish OP X363)
11	40X0178 запросить цену →	1 1 Bezel (Danish OP X364)
11	40X0180 запросить цену →	1 1 Bezel (Norwegian OP X264)
11	40X0181 запросить цену →	1 1 Bezel (Norwegian OP X363)
11	40X0184 запросить цену →	1 1 Bezel (Norwegian OP X364)
11	40X0185 запросить цену →	1 1 Bezel (Swedish OP X264)
11	40X0186 запросить цену →	1 1 Bezel (Swedish OP X363)
11	40X0214 запросить цену →	1 1 Bezel (Swedish OP X364)
11	40X0227 запросить цену →	1 1 Bezel (Finnish OP X264)
11	40X0242 запросить цену →	1 1 Bezel (Finnish OP X363)
11	40X0243 запросить цену →	1 1 Bezel (Finnish OP X364)
11	40X0247 запросить цену →	1 1 Bezel (Russian OP X264)
11	40X0261 запросить цену →	1 1 Bezel (Russian OP X363)
11	40X0262 запросить цену →	1 1 Bezel (Russian OP X364)
11	40X0315 запросить цену →	1 1 Bezel (Polish OP X264)
11	40X0316 запросить цену →	1 1 Bezel (Polish OP X363)
11	40X0317 запросить цену →	1 1 Bezel (Polish OP X364)
11	40X0318 запросить цену →	1 1 Bezel (Turkish OP X264)
11	40X0319 запросить цену →	1 1 Bezel (Turkish OP X363)
11	40X0320 запросить цену →	1 1 Bezel (Turkish OP X364)
11	40X0321 запросить цену →	1 1 Bezel (Bulgarian OP X264)
11	40X0322 запросить цену →	1 1 Bezel (Bulgarian OP X363)
11	40X0323 запросить цену →	1 1 Bezel (Bulgarian OP X364)
11	40X0324 запросить цену →	1 1 Bezel (Czech OP X264)
11	40X0325 запросить цену →	1 1 Bezel (Czech OP X363)
11	40X0326 запросить цену →	1 1 Bezel (Czech OP X364)
11	40X0327 запросить цену →	1 1 Bezel (Hungarian OP X264)
11	40X0328 запросить цену →	1 1 Bezel (Hungarian OP X363)
11	40X0329 запросить цену →	1 1 Bezel (Hungarian OP X364)
11	40X0330 запросить цену →	1 1 Bezel (Japanese OP X264)
11	40X0331 запросить цену →	1 1 Bezel (Japanese OP X363)
11	40X0332 запросить цену →	1 1 Bezel (Japanese OP X364)
11	40X0333 запросить цену →	1 1 Bezel (Korean OP X264)
11	40X0334 запросить цену →	1 1 Bezel (Korean OP X363)
11	40X0335 запросить цену →	1 1 Bezel (Korean OP X364)
11	40X0336 запросить цену →	1 1 Bezel (Traditional Chinese OP X264)
11	40X0337 запросить цену →	1 1 Bezel (Traditional Chinese OP X363)
11	40X0338 запросить цену →	1 1 Bezel (Traditional Chinese OP X364)
11	40X0339 запросить цену →	1 1 Bezel (Simplified Chinese OP X264)
11	40X0340 запросить цену →	1 1 Bezel (Simplified Chinese OP X363)
11	40X0341 запросить цену →	1 1 Bezel (Simplified Chinese OP X364)
11	40X5771 запросить цену →	1 1 Bezel (ASM op panel SB X264)
11	40X5772 запросить цену →	1 1 Bezel (ASM op panel SB X363)
11	40X5773 запросить цену →	1 1 Bezel (ASM op panel SB X364)
12	40X5620 запросить цену →	1 1 Left scanner cover
13	40X0168 запросить цену →	1 1 Simplex ADF
13	40X5468 запросить цену →	1 1 Duplex ADF
14	40X8419 ✓ в наличии	1 1 ADF separator pad
15	40X7545 ✓ в наличии	1 1 ADF separator roll
7-6		Service Manual

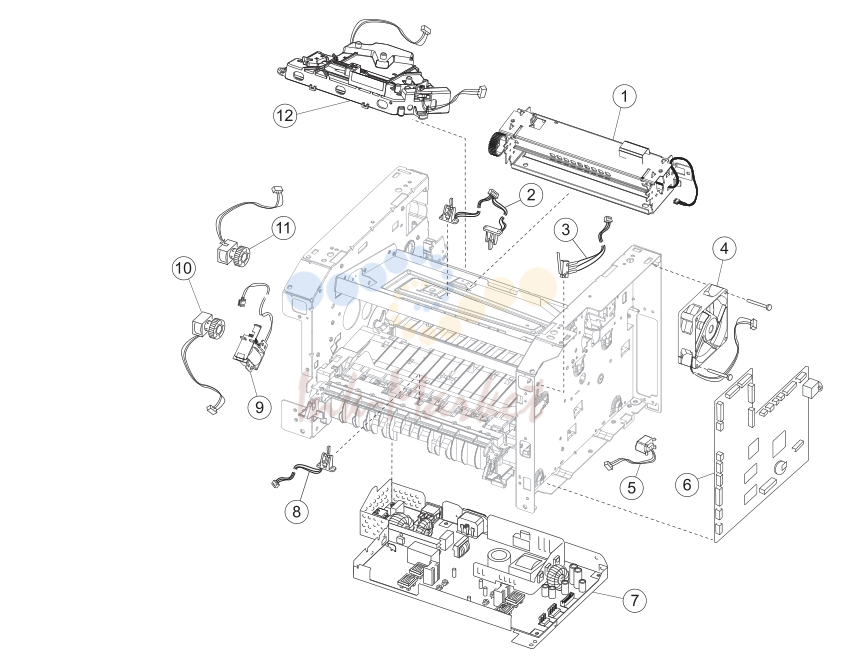

3. Assembly 3: Electronics

№	Артикул	Описание
3-1	40X5344 запросить цену →	1 Fuser assembly, 110 V
1	40X5345 ✓ в наличии	1 Fuser assembly, 220 V
1	40X5346 запросить цену →	1 Fuser assembly, 100 V
2	40X5365 ✓ в наличии	1 1 Duplex and media sensor assembly
3	40X5360 ✓ в наличии	1 1 Access door open sensor assembly
4	40X5392 ✓ в наличии	1 1 Cooling fan (screws included)
5	40X5385 ✓ в наличии	1 1 Toner low sensor
6	40X5612 запросить цену →	1 1 Controller board, X264
6	40X5613 запросить цену →	1 1 Controller board, X363/X364
7	40X5361 запросить цену →	1 LVPS/HVPS card assembly, 110 V/100 V
7	40X5362 ✓ в наличии	1 LVPS/HVPS card assembly, 220 V
8	40X5366 ✓ в наличии	1 1 Manual input sensor assembly
9	40X5369 ✓ в наличии	1 1 Manual feed solenoid
10	40X5371 ✓ в наличии	1 1 MPF feed clutch
11	40X5370 ✓ в наличии	1 1 Media feed (ACM) clutch
12	40X5626 запросить цену →	1 LSU (printhead)
7-8		Service Manual

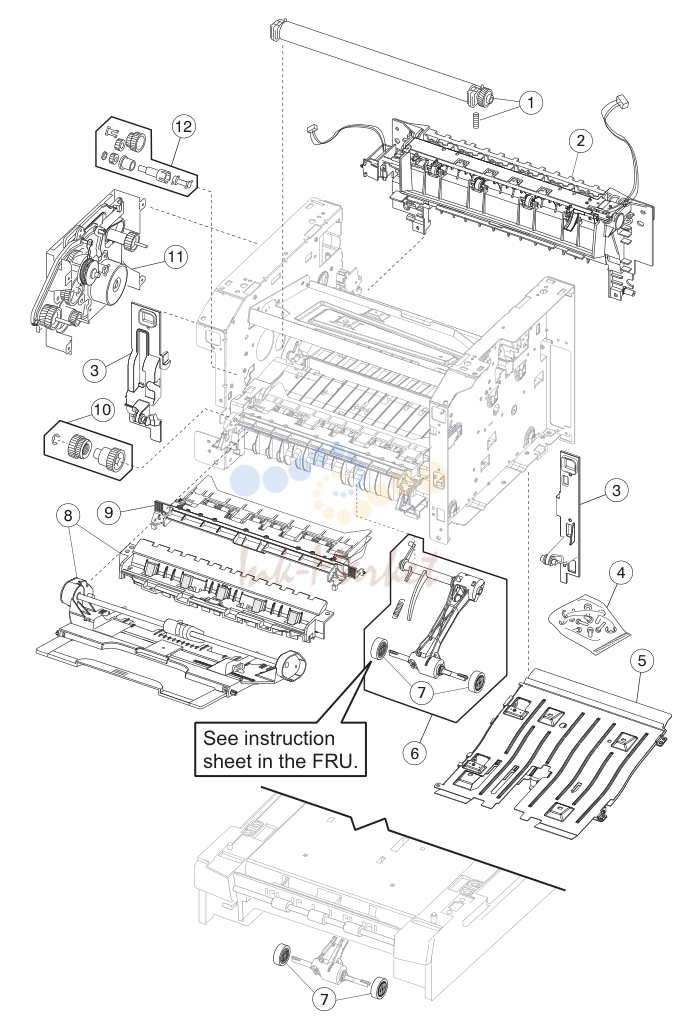

4. Assembly 4: Frame

№	Артикул	Описание
3-1	40X5364 ✓ в наличии	1 Transfer roll, bearings, gear, spring (CBM)
2	40X5372 ✓ в наличии	1 Media exit guide assembly (redrive)
3	40X5397 запросить цену →	1 1 Front mounts
4	40X5396 запросить цену →	N/A Screws, miscellaneous
5	40X5380 ✓ в наличии	1 1 Complete duplex assembly
6	40X5453 запросить цену →	1 1 Media (ACM) drive assembly
7	40X5451 ✓ в наличии	2 2 Paper feed, ACM tires
7	40X5440 ✓ в наличии	1 2 Tray 2 paper feed tires
8	40X5358 запросить цену →	1 1 MPF tray assembly (X36x series only)
9	40X5383 ✓ в наличии	1 1 Upper front frame assembly
10	40X5368 ✓ в наличии	1 1 Manual feed clutch CBM
11	40X5367 ✓ в наличии	1 1 Main drive gearbox (in motor)
12	40X5363 ✓ в наличии	1 1 Duplex gear drive CBM
7-10		Service Manual
