Hewlett Packard lex x 203 204 partslist — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 2: Scanner
3. Assembly 2 (continued): Scanner
4. Assembly 3: Electronics
5. Assembly 4: Frame

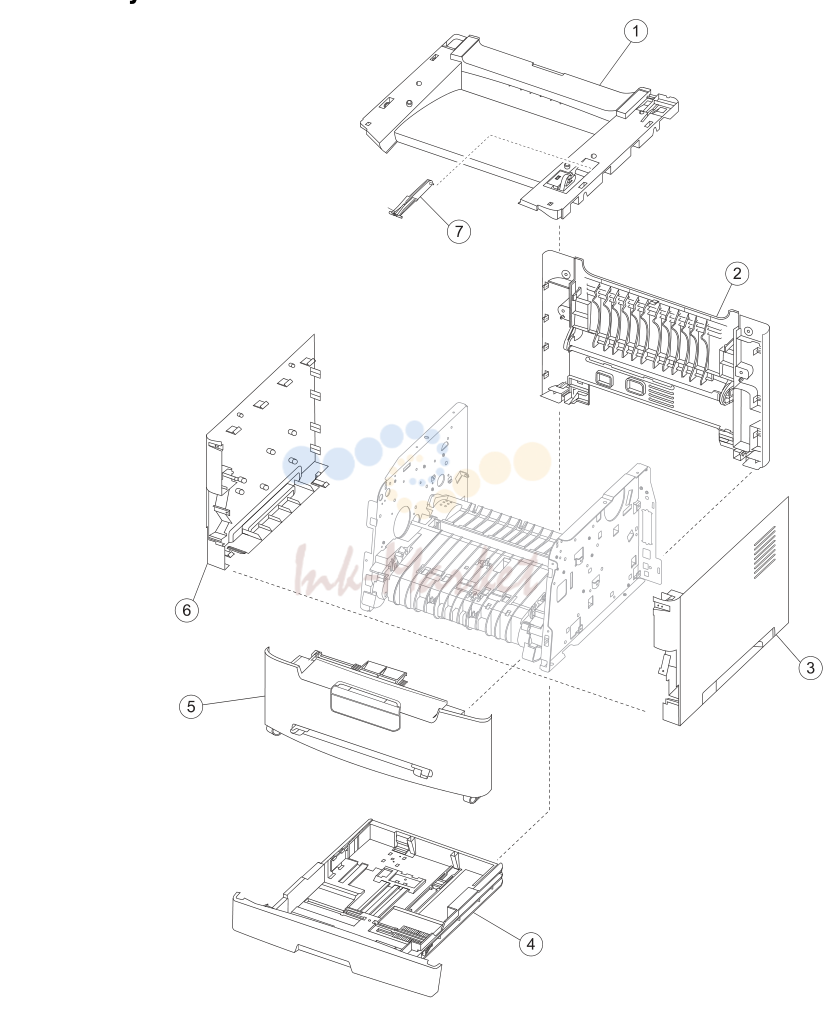

1. Assembly 1: Covers

№	Артикул	Описание
1	40X5635 запросить цену →	1 1 Top cover
2	40X5638 запросить цену →	1 1 Rear cover assembly
3	40X5637 запросить цену →	1 1 Right cover
4	40X5774 запросить цену →	1 1 Main tray
5	40X5640 запросить цену →	1 1 Front cover assembly
6	40X5636 запросить цену →	1 1 Left cover
7	40X5764 запросить цену →	1 1 Cam follower w/spring

2. Assembly 2: Scanner

№	Артикул	Описание
1	40X5632 запросить цену →	1 1 ADF input tray assembly
2	40X5761 запросить цену →	1 1 ADF assembly (X204 0nly)
3	40X5767 запросить цену →	1 1 Flatbed assembly
4	40X5759 запросить цену →	1 1 Right flatbed cover
5	40X5641 запросить цену →	1 1 Scanner front cover
6	40X0384 запросить цену →	1 1 X 203 Operator panel overlay (English)
6	40X0385 запросить цену →	1 1 X 204 Operator panel overlay (English)
6	40X0354 запросить цену →	1 1 X 203 Operator panel overlay (Spanish)
6	40X0355 запросить цену →	1 1 X 204 Operator panel overlay (Spanish)
6	40X0348 запросить цену →	1 1 X 203 Operator panel overlay (French)
6	40X0349 запросить цену →	1 1 X 204 Operator panel overlay (French)
6	40X0356 запросить цену →	1 1 X 203 Operator panel overlay (Brazilian Portuguese)
6	40X0357 запросить цену →	1 1 X 204 Operator panel overlay (Brazilian Portuguese)
6	40X0352 запросить цену →	1 1 X 203 Operator panel overlay (German)
6	40X0353 запросить цену →	1 1 X 204 Operator panel overlay (German)
6	40X0350 запросить цену →	1 1 X 203 Operator panel overlay (Italian)
6	40X0351 запросить цену →	1 1 X 204 Operator panel overlay (Italian)
6	40X0358 запросить цену →	1 1 X 203 Operator panel overlay (Dutch)
6	40X0359 запросить цену →	1 1 X 204 Operator panel overlay (Dutch)
6	40X0360 запросить цену →	1 1 X 203 Operator panel overlay (Danish)
6	40X0361 запросить цену →	1 1 X 204 Operator panel overlay (Danish)
6	40X0362 запросить цену →	1 1 X 203 Operator panel overlay (Norwegian)
6	40X0363 запросить цену →	1 1 X 204 Operator panel overlay (Norwegian)
6	40X0364 запросить цену →	1 1 X 203 Operator panel overlay (Swedish)
6	40X0365 запросить цену →	1 1 X 204 Operator panel overlay (Swedish)
6	40X0366 запросить цену →	1 1 X 203 Operator panel overlay (Finnish)
6	40X0367 запросить цену →	1 1 X 204 Operator panel overlay (Finnish)
6	40X0370 запросить цену →	1 1 X 203 Operator panel overlay (Russian)
6	40X0371 запросить цену →	1 1 X 204 Operator panel overlay (Russian)
6	40X0368 запросить цену →	1 1 X 203 Operator panel overlay (Polish)
6	40X0369 запросить цену →	1 1 X 204Operator panel overlay (Polish)
6	40X0372 запросить цену →	1 1 X 203 Operator panel overlay (Turkish)
6	40X0373 запросить цену →	1 1 X 204Operator panel overlay (Turkish)
6	40X0374 запросить цену →	1 1 X 203 Operator panel overlay (Hungarian)
6	40X0375 запросить цену →	1 1 X 204Operator panel overlay (Hungarian)
6	40X0376 запросить цену →	1 1 X 203 Operator panel overlay (Czech)
6	40X0377 запросить цену →	1 1 X 204Operator panel overlay (Czech)
6	40X0378 запросить цену →	1 1 X 203 Operator panel overlay (Simplified Chinese)
6	40X0379 запросить цену →	1 1 X 204 Operator panel overlay (Simplified Chinese)

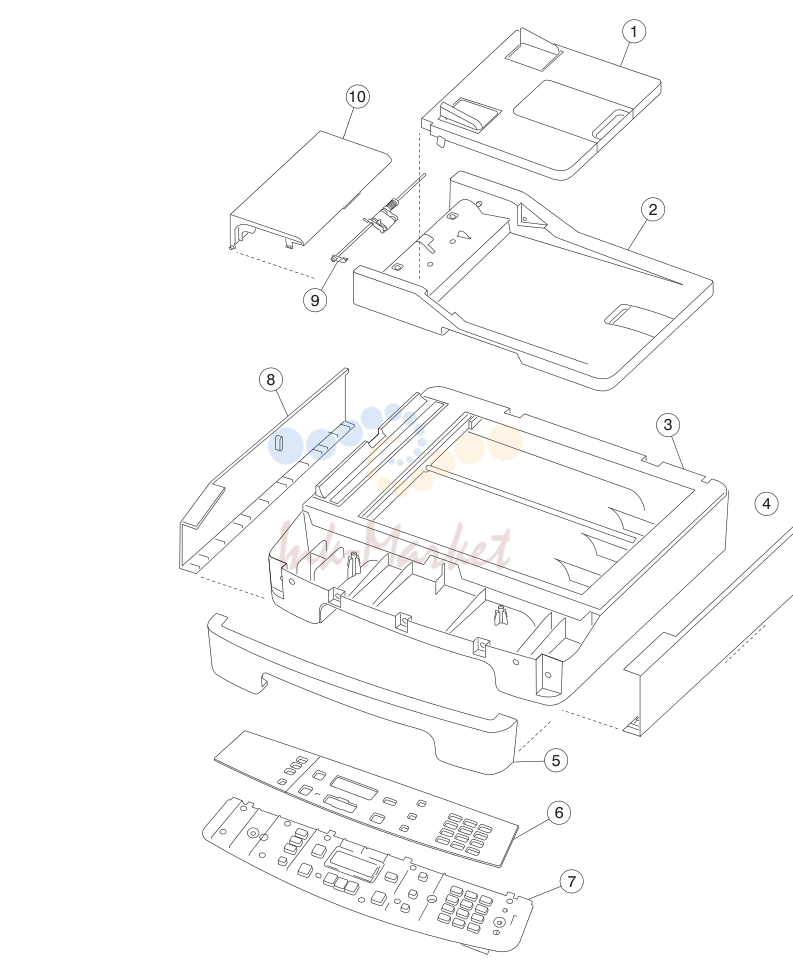

3. Assembly 2 (continued): Scanner

№	Артикул	Описание
6	40X0380 запросить цену →	1 1 X 203 Operator panel overlay (Traditional Chinese)
6	40X0381 запросить цену →	1 1 X 204 Operator panel overlay (Traditional Chinese)
6	40X0382 запросить цену →	1 1 X 203 Operator panel overlay (Korean)
6	40X0383 запросить цену →	1 1 X 204 Operator panel overlay (Korean)
7	40X5627 запросить цену →	1 1 Operator panel assembly X203
7	40X5628 запросить цену →	1 1 Operator panel assembly X204
8	40X5758 запросить цену →	1 1 Left flatbed cover
9	40X5768 запросить цену →	1 1 ADF separator roll assembly
10	40X5631 запросить цену →	1 1 ADF top cover

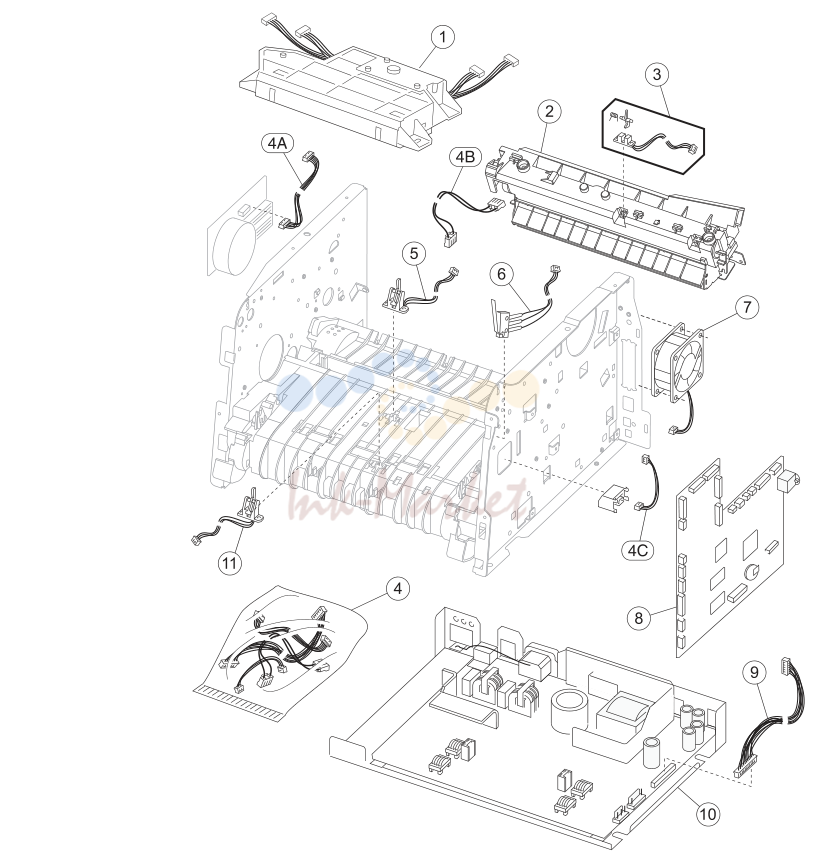

4. Assembly 3: Electronics

№	Артикул	Описание
1	40X1303 запросить цену →	1 1 Laser/mirror print assembly, X203, X204
2	40X4194 запросить цену →	1 1 Fuser assembly, 110V
2	40X4195 запросить цену →	1 1 Fuser assembly, 220V
3	40X1325 запросить цену →	1 1 Exit sensor assembly
4	40X1333 запросить цену →	1 1 Miscellaneous cable assemblies.
5	40X1323 запросить цену →	1 1 Input #1 sensor assembly
6	40X1326 запросить цену →	1 1 Cover open sensor assembly
7	40X1328 запросить цену →	1 1 Cooling fan
8	40X5765 запросить цену →	1 1 Controller card (X203)
8	40X5766 запросить цену →	1 1 Controller card (X204)
9	40X5780 запросить цену →	1 2 Cable kit (LVPS cable)
10	40X5630 запросить цену →	1 1 LVPS/HVPS 110V card
10	40X5629 запросить цену →	1 1 LVPS/HVPS 220V card
11	40X1324 запросить цену →	1 1 Input #2 sensor assembly (manual feeder)

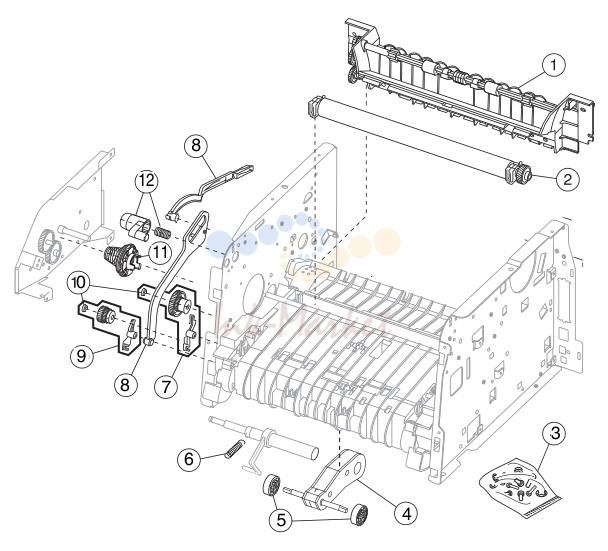

5. Assembly 4: Frame

№	Артикул	Описание
1	40X1334 запросить цену →	1 1 Paper exit guide assembly
2	40X2822 запросить цену →	1 1 Transfer, roll, bearings, gear, spring
3	40X1353 запросить цену →	N/A N/A Screws, miscellaneous (actual size)
4	40X4731 запросить цену →	1 1 ASM, Pick arm
5	56P1820 ✓ в наличии	2 2 Paper feed, rubber tires
6	40X1354 запросить цену →	1 1 Front door & ACM spring
7	40X1331 запросить цену →	1 1 Autocompensator clutch CBM
8	56P2083 запросить цену →	1 1 Door-fuser idle gear link CBM
9	40X1330 запросить цену →	1 1 Manual feed clutch CBM
10	56P2648 запросить цену →	2 2 Plastic snap rings
11	40X1329 запросить цену →	1 1 Developer drive coupling assembly
12	40X5760 запросить цену →	1 1 Front access cover latch CBM
