Hewlett Packard lex w 812 partslist — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 2: Standard 250 Sheet Paper Tray
3. Assembly 4: Duplex Paper Feed
4. Assembly 5: Main Paper Feed
5. Assembly 6: Fuser
6. Assembly 7: Main Drive
7. Assembly 8: Printhead
8. Assembly 9: Electronics
9. Assembly 9 (cont.): Electronics
10. Assembly 10: Optional 250-Sheet Feeder
11. Assembly 10 (cont.): Optional 250-Sheet Feeder
12. Assembly 11: Optional 500-Sheet Feeder
13. Assembly 11 (cont.): Optional 500-Sheet Feeder
14. Assembly 12: Optional 500-Sheet Tray

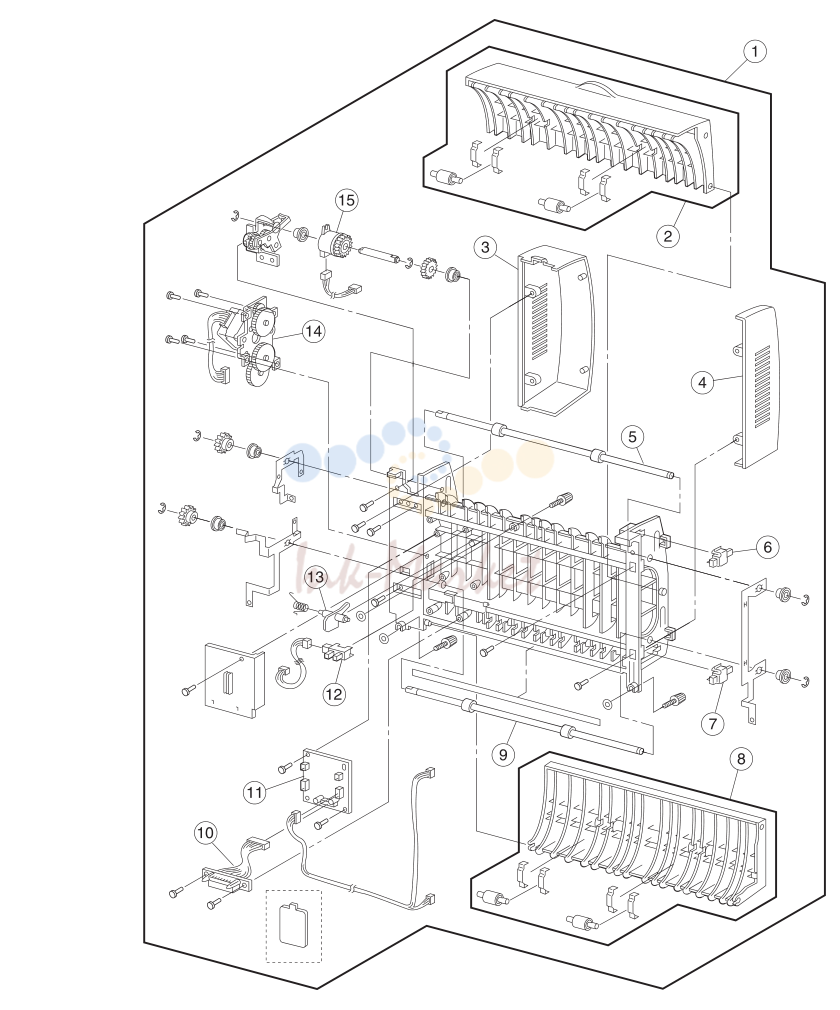

15. Assembly 13: Duplex Unit

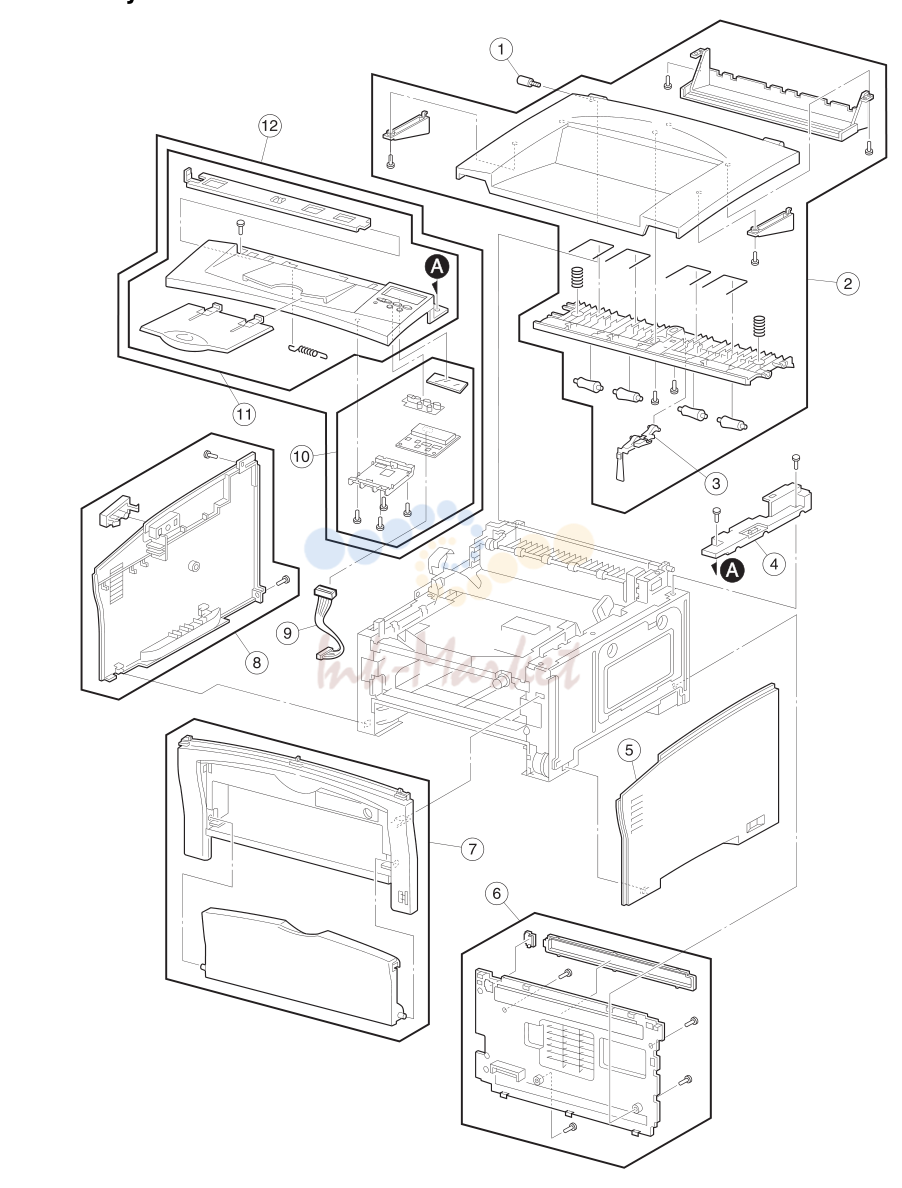

1. Assembly 1: Covers

№	Артикул	Описание
1-1	56P0956 запросить цену →	1 Screw, Shoulder
2	56P0822 запросить цену →	1 Cover Assembly, Top
3	56P0958 запросить цену →	1 Kit Assembly, Bin Full Sensor
4	56P0823 запросить цену →	1 Cover, Upper Card Cage
5	56P0825 запросить цену →	1 Cover, Right
6	56P0834 запросить цену →	1 Cover Assembly, Rear
7	56P0826 запросить цену →	1 Cover Assembly, Front
8	56P0827 запросить цену →	1 Cover Assembly, Left
9	56P0833 запросить цену →	1 Cable, Operator Panel
10	56P0957 запросить цену →	1 Panel Assembly, Operator, 120 V/220 V
10	56P0967 запросить цену →	1 Panel Assembly, 100V
11	56P0828 запросить цену →	1 Cover Assembly, Operator Panel
12	56P0959 запросить цену →	1 Cover Assembly, Operator Panel with Card Assembly, 120 V/220 V
12	56P0966 запросить цену →	1 Cover Assembly, Operator Panel with Card Assembly, 100 V

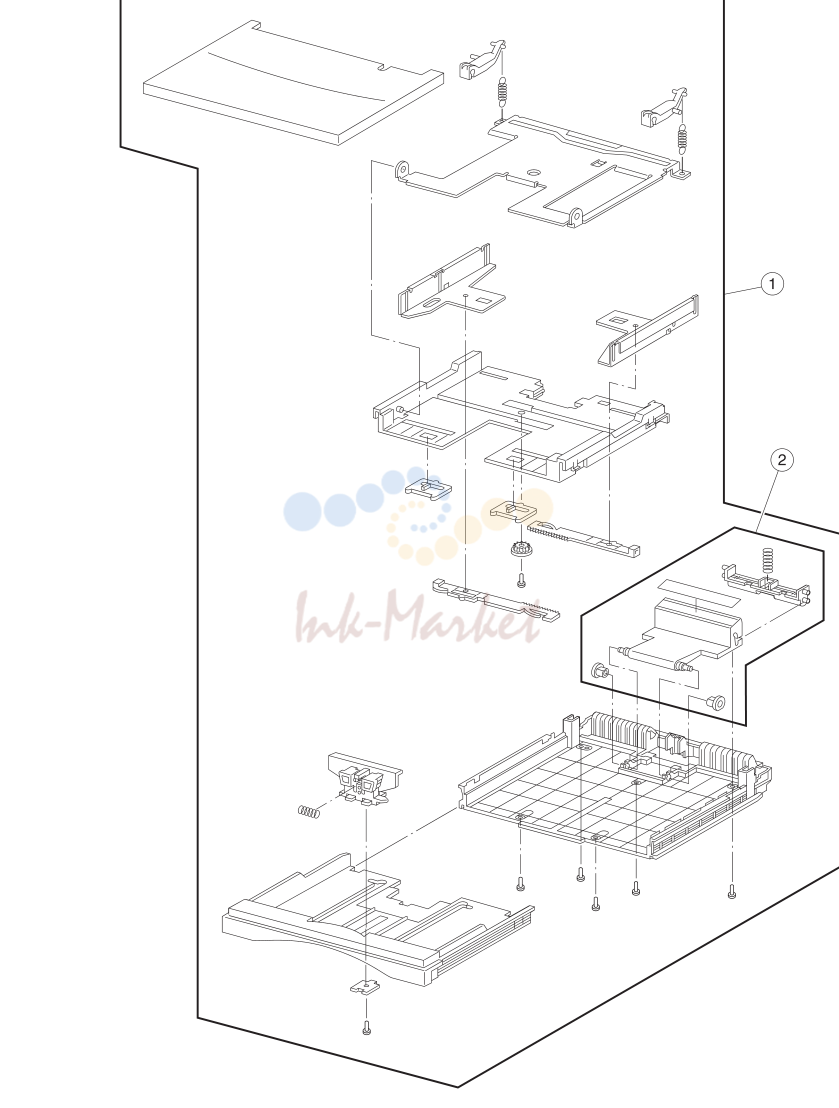

2. Assembly 2: Standard 250 Sheet Paper Tray

№	Артикул	Описание
3-1	56P0867 запросить цену →	2 Bearing, MPF Separator Pad
2	56P0838 запросить цену →	1 Pad Assembly, MPF Separator
3	56P0837 запросить цену →	1 Feed Assembly, Input Paper
4	56P0802 запросить цену →	1 Sensor, Photo (Tray 1 Empty)
5	56P0840 запросить цену →	1 Cable, Engine (P12) to Tray 1 Empty Sensor
6	56P0839 запросить цену →	1 Flag, Tray 1 Empty
7	56P0800 запросить цену →	2 Kit, Pick Roll (contains 2)
8	56P0841 запросить цену →	1 Roll Assembly, MPF Pick
9	56P0801 запросить цену →	3 Bearing, Right Feed Roll/Right Feeder
10	56P0847 запросить цену →	1 Roll Assembly, Tray 1 Pick
11	56P0863 запросить цену →	3 Clamp, Cable
12	56P0864 запросить цену →	5 Clamp, Cable
13	56P0865 запросить цену →	1 Grommet, Cable
14	56P0856 запросить цену →	1 Cable, Tray 1 Present Switch
15	56P0804 запросить цену →	1 Switch, Tray Present
16	56P0857 запросить цену →	1 Guide, Tray 1 Right
17	56P0858 запросить цену →	1 Guide, Tray 1 Left
18	56P0859 запросить цену →	1 Holder, Tray 1 Right
19	56P0866 запросить цену →	1 Grommet, Cable
20	56P0860 запросить цену →	1 Holder, Tray 1 Left
21	56P0851 запросить цену →	1 Solenoid, Tray
22	56P0848 запросить цену →	1 Gear,
23	56P0850 запросить цену →	1 Spring, Pick Up Tray
24	56P0849 запросить цену →	1 Gear, Pick Up Tray
25	56P0846 запросить цену →	1 Solenoid, MPF
26	56P0845 запросить цену →	1 Spring, Pick Up MPF
27	56P0844 запросить цену →	1 Gear, Pick Up MPF
28	56P0803 запросить цену →	1 Bearing, Left Feed Roll
29	56P0843 запросить цену →	1 Damper, Gear Vibration
30	56P0842 запросить цену →	1 Gear, 23 MPF
31	56P0854 запросить цену →	1 Flag, MPF Empty
32	56P0802 запросить цену →	1 Sensor, Photo (MPF Empty)
33	56P0862 запросить цену →	2 Spring, MPF Tray
34	56P0861 запросить цену →	1 Tray Assembly, MPF

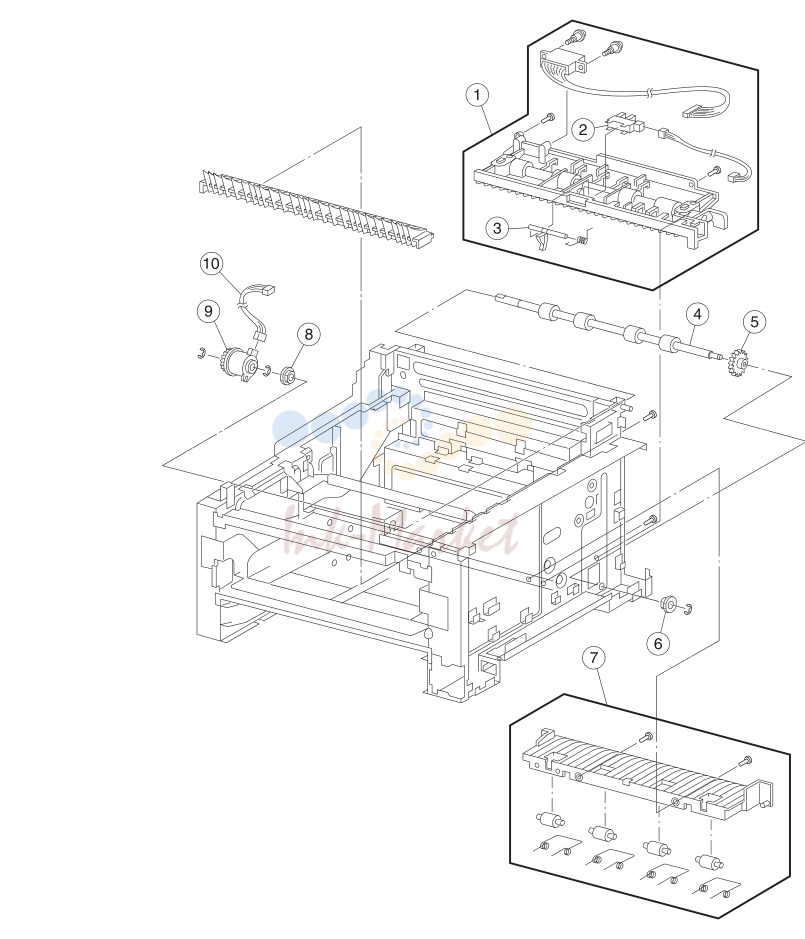

3. Assembly 4: Duplex Paper Feed

№	Артикул	Описание
4-1	56P0868 запросить цену →	1 Guide Assembly, Upper Duplex Out
2	56P0802 запросить цену →	1 Sensor, Photo (Duplex Sensor 2)
3	56P0869 запросить цену →	1 Flag, Duplex Output Sensor
4	56P0870 запросить цену →	1 Roll Assembly, Duplex Output Feed
5	56P0872 запросить цену →	1 Gear, Optional Feeder Drive
6	56P0803 запросить цену →	1 Bearing, Feed Roll (Right)
7	56P0877 запросить цену →	1 Guide Assembly, Lower Duplex Out
8	56P0873 запросить цену →	1 Bearing, Feed Roll (Left)
9	56P0874 запросить цену →	1 Clutch, Duplex Output Feed Roll
10	56P0875 запросить цену →	1 Cable, Duplex Clutch

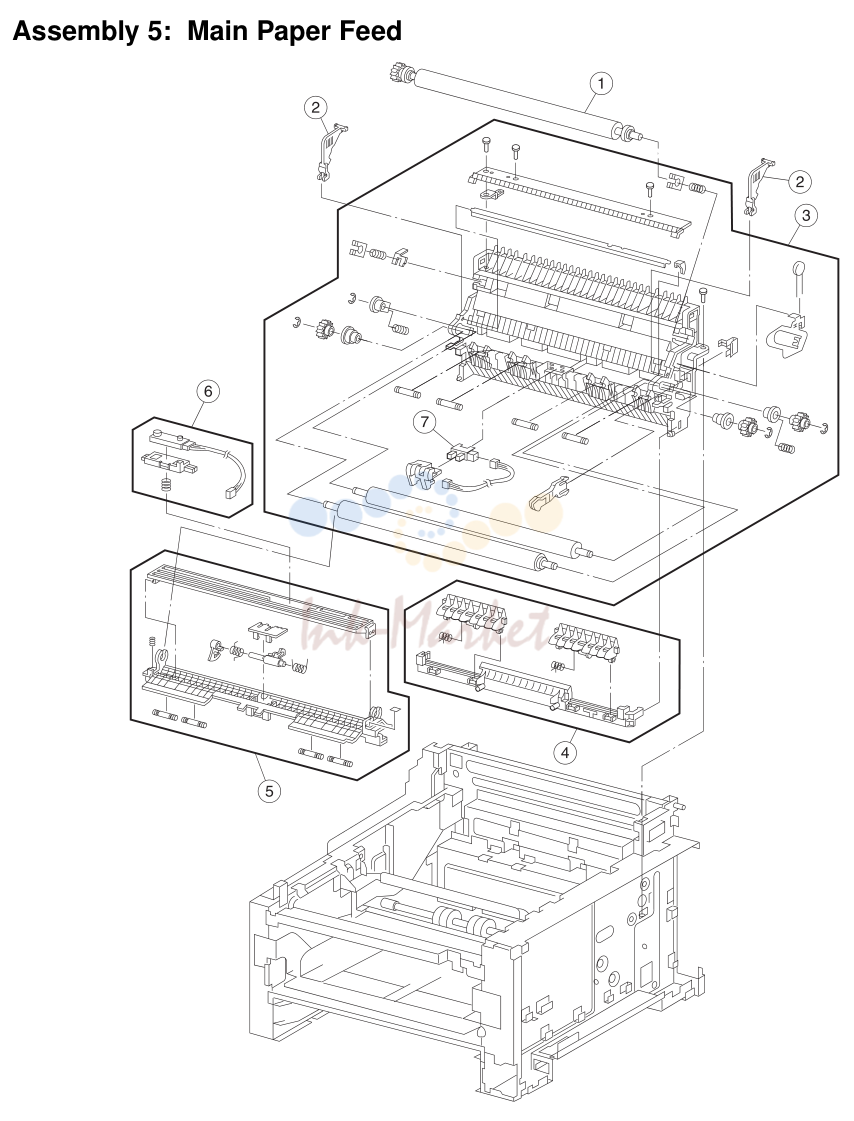

4. Assembly 5: Main Paper Feed

№	Артикул	Описание
5-1	56P0878 запросить цену →	1 Roll Assembly, Transfer
2	56P0882 запросить цену →	2 Stop, Transfer Roll Assembly (for shipping purposes only)
3	56P0883 запросить цену →	1 Guide Assembly, Transfer
4	56P0880 запросить цену →	1 Guide Assembly, Duplex to Registration
5	56P0879 запросить цену →	1 Guide Assembly, Registration Paper
6	56P0881 запросить цену →	1 Sensor, Toner Low
7	56P0802 запросить цену →	1 Sensor, Photo (Registration)

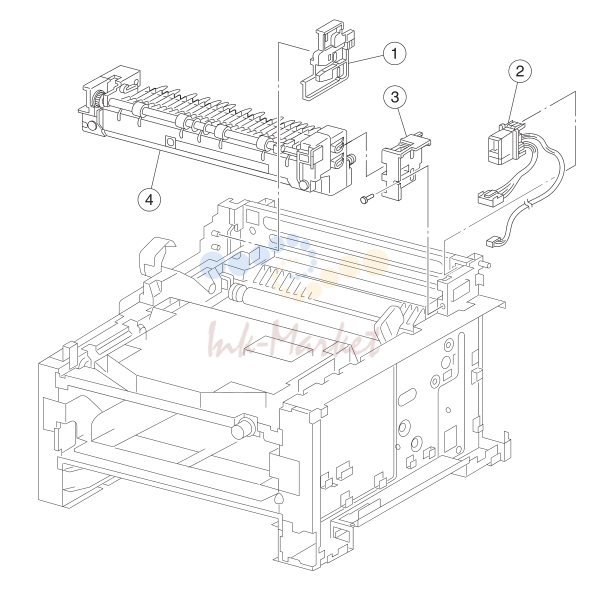

5. Assembly 6: Fuser

№	Артикул	Описание
6-1	56P0886 запросить цену →	1 Latch, Left Fuser
2	56P0888 запросить цену →	1 Cable, Engine (P15) to Fuser 100V/120V
2	56P0961 запросить цену →	1 Cable, Engine (P15) to Fuser 220V
3	56P0887 запросить цену →	1 Latch, Right Fuser
4	56P0968 запросить цену →	1 Fuser Assembly, 100 V Complete
4	56P0884 запросить цену →	1 Fuser Assembly, 120 V, Complete
4	56P0885 запросить цену →	1 Fuser Assembly, 220 V, Complete

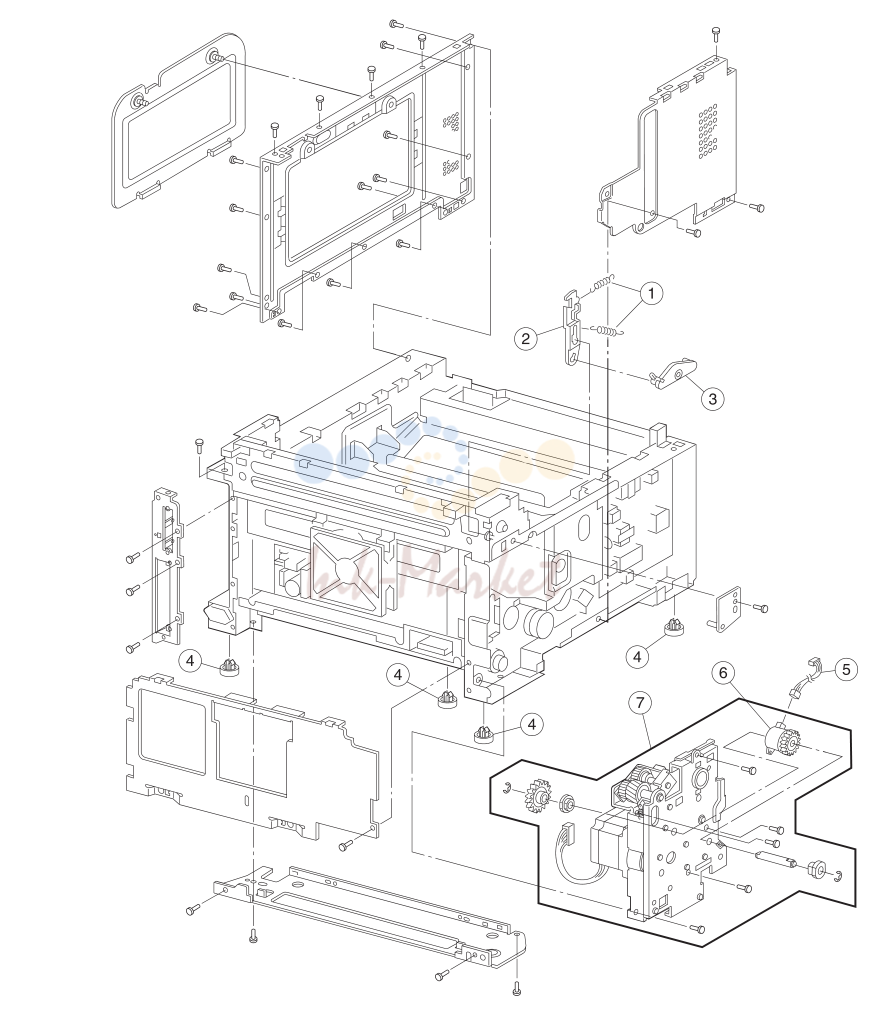

6. Assembly 7: Main Drive

№	Артикул	Описание
7-1	56P0889 запросить цену →	2 Spring, Cover Open Link
2	56P0890 запросить цену →	1 Link, Cover Open
3	56P0891 запросить цену →	1 Cam, Cover Open
4	56P0809 запросить цену →	4 Foot, Rubber
5	56P0894 запросить цену →	1 Cable, Registration Clutch
6	56P0893 запросить цену →	1 Clutch, Registration Roller
7	56P0892 запросить цену →	1 Drive Assembly, Main

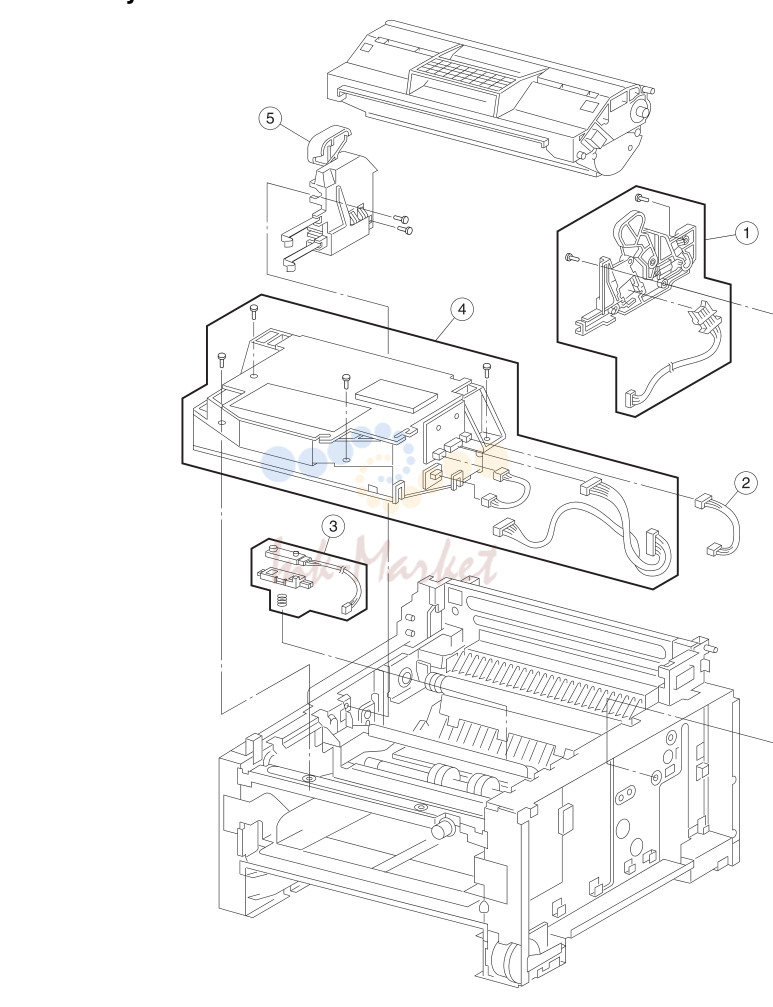

7. Assembly 8: Printhead

№	Артикул	Описание
8-1	56P0896 запросить цену →	1 Guide Assembly, Right Cartridge
2	56P0951 запросить цену →	1 Cable, Engine (P22) to Printhead Video
3	56P0881 запросить цену →	1 Sensor, Toner Low
4	56P0897 запросить цену →	1 Printhead, Complete Laser
5	56P0895 запросить цену →	1 Guide Assembly, Left Cartridge

8. Assembly 9: Electronics

№	Артикул	Описание
9-1	56P0899 запросить цену →	1 Cable, Engine (P17) to Paper Size Card
2	56P0807 запросить цену →	1 Dial, Paper Size
3	56P0806 запросить цену →	1 Knob, Paper Size Dial
4	56P0898 запросить цену →	1 Card Assembly, Paper Size
5	56P0916 запросить цену →	5 Grommet, Cable
6	56P0863 запросить цену →	14 Clamp, Cable
7	56P0904 запросить цену →	1 Cable, Engine (P13) to HVPS
8	56P0903 запросить цену →	1 Power Supply, High Voltage
9	56P0905 запросить цену →	1 Cable, HVPS Detack
10	56P0906 запросить цену →	1 Cable, HVPS Transfer
11	56P0907 запросить цену →	1 Power Supply, Low Voltage 100V/120V
11	56P0908 запросить цену →	1 Power Supply, Low Voltage, 220V
12	56P0917 запросить цену →	4 Grommet, Cable
13	56P0909 запросить цену →	1 Fan, Cooling
14	70G0478 запросить цену →	1 Power Cord, U.S., Canada, Bolivia, Peru, Mexico, Saudi Arabia, Colombia,
14	1339528 запросить цену →	1 Power Cord, UK, Ireland, UAE, Kuwait, Bahrain, Qatar, Oman, Yemen,
14	1339529 запросить цену →	1 Power Cord, Austria, Belgium, Bosnia, Bulgaria, Catalan, Czech, Croatia,
14	1339530 запросить цену →	1 Power Cord, Israel
14	1339531 запросить цену →	1 Power Cord, Switzerland
14	1339532 запросить цену →	1 Power Cord, South Africa, Pakistan
14	1339533 запросить цену →	1 Power Cord, Chile, Uruguay,
14	1339534 запросить цену →	1 Power Cord, Denmark
14	11D0330 запросить цену →	1 Power Cord, Argentina
14	43H5545 запросить цену →	1 Power Cord, PR China
14	1339548 запросить цену →	1 Power Cord, Brazil
14	1339520 запросить цену →	1 Power Cord, U.S. (HV) RPQ

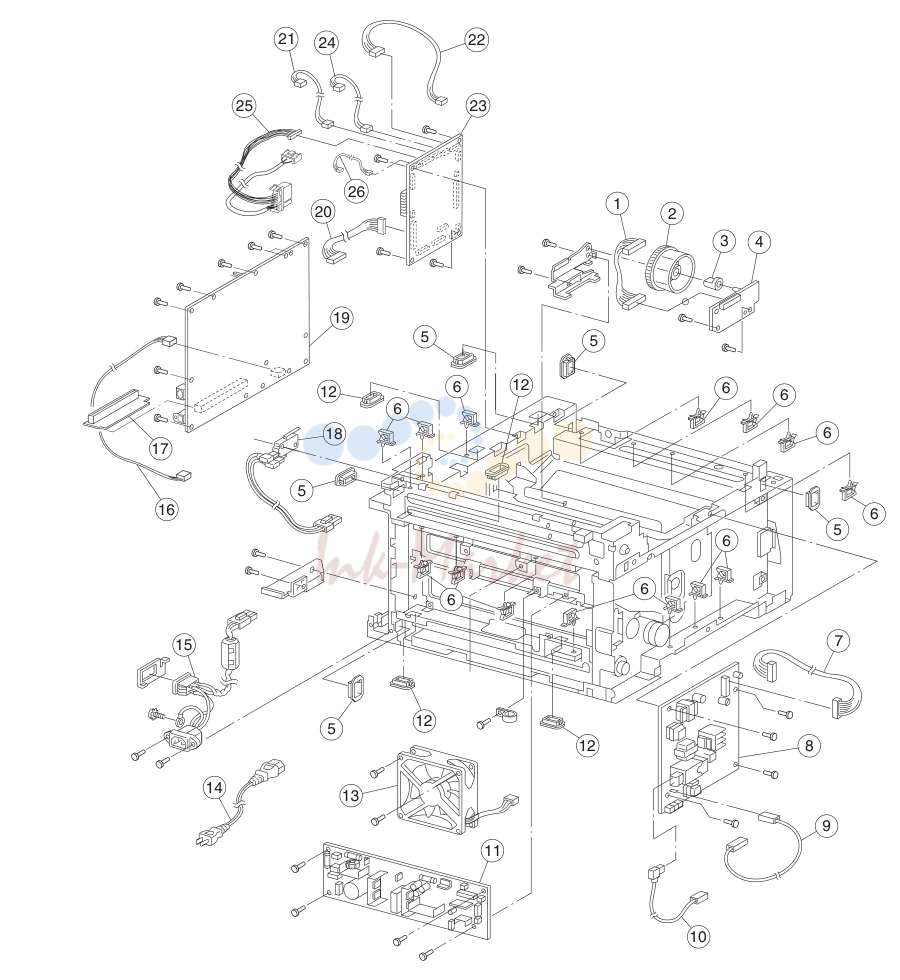

9. Assembly 9 (cont.): Electronics

№	Артикул	Описание
15	56P0918 запросить цену →	1 Cable, Power Inlet
16	56P1218 запросить цену →	1 Cable, LVPS to RIP Card Assembly
17	56P0954 запросить цену →	1 Card Assembly, RIP Riser
18	56P0910 запросить цену →	1 Switch, Cover Interlock
19	56P0953 запросить цену →	1 Card Assembly, RIP (Network)
19	56P0952 запросить цену →	1 Card Assembly, RIP
20	56P0912 запросить цену →	1 Cable, Engine (P10) to LVPS
21	56P0913 запросить цену →	1 Cable, Engine (P27) to LVPS (Fuser Control)
22	56P0914 запросить цену →	1 Cable, Engine (P25) to MPF Empty Sensor
23	56P0911 запросить цену →	1 Card Assembly, Engine
24	56P0840 запросить цену →	1 Cable, Engine (P12) to Tray 1 Empty Sensor
25	56P0888 запросить цену →	1 Cable, Engine (P15) to Fuser (100V/120V)
25	56P0961 запросить цену →	1 Cable, Engine (P15) to Fuser (220V)
26	56P0951 запросить цену →	1 Cable, Engine (P22) to Printhead Video

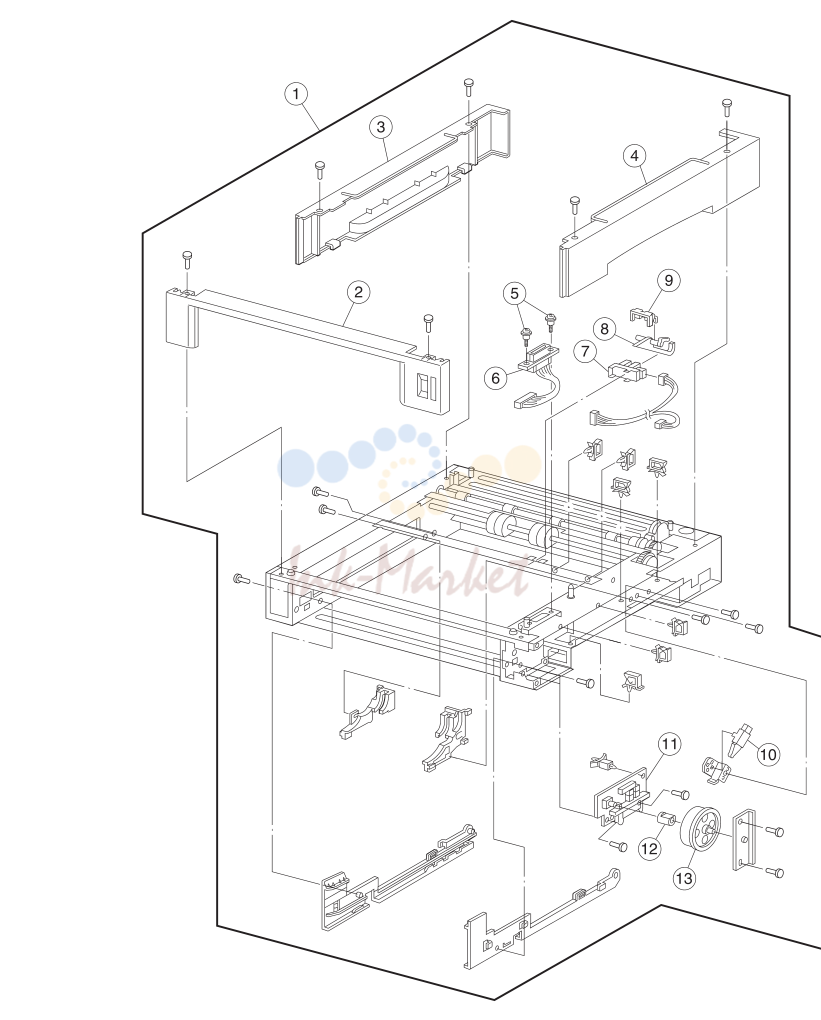

10. Assembly 10: Optional 250-Sheet Feeder

№	Артикул	Описание
10-1	56P0808 запросить цену →	1 Feeder Assembly, Optional 250-Sheet
2	56P0919 запросить цену →	1 Cover, Optional 250 Front
3	56P0920 запросить цену →	1 Cover, Optional 250 Left Side
4	56P0921 запросить цену →	1 Cover, Optional 250 Right Side
5	56P0811 запросить цену →	2 Screw, Optional Interconnect
6	56P0810 запросить цену →	1 Cable, Optional Interconnect
7	56P0802 запросить цену →	1 Sensor, Photo
8	56P0922 запросить цену →	1 Flag, Optional 250 Paper Empty
9	56P0812 запросить цену →	1 Clamp, Optional Sensor
10	56P0804 запросить цену →	1 Switch, Tray Present
11	56P0923 запросить цену →	1 Card Assembly, Paper Size Optional
12	56P0806 запросить цену →	1 Knob, Paper Size Dial
13	56P0807 запросить цену →	1 Dial, Paper Size

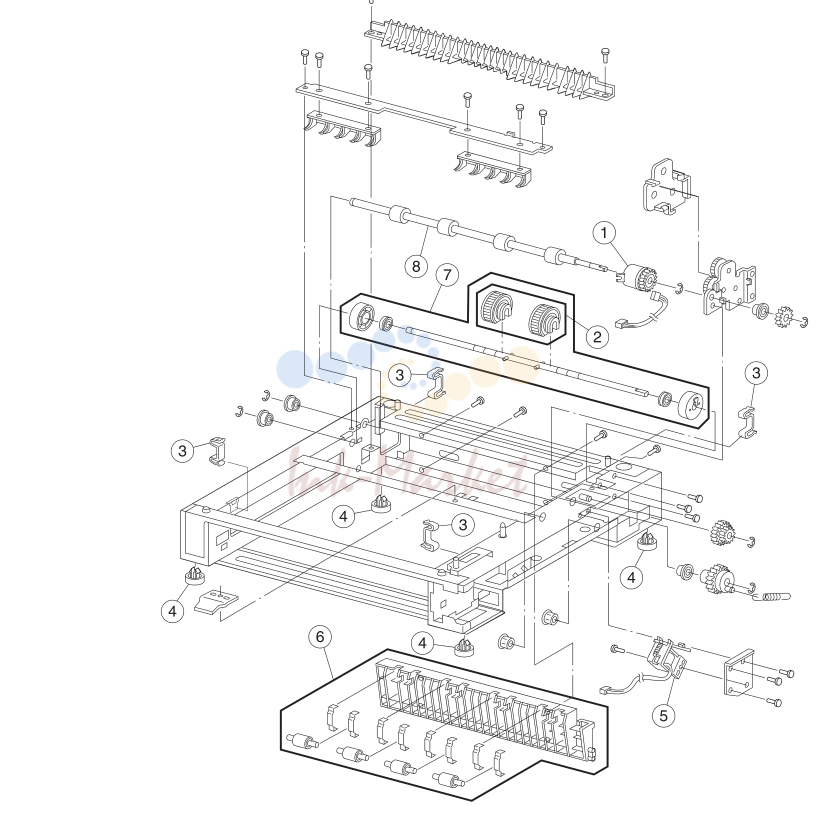

11. Assembly 10 (cont.): Optional 250-Sheet Feeder

№	Артикул	Описание
10-1	56P0815 запросить цену →	1 Clutch, Optional Feedroll
2	56P0800 запросить цену →	1 Kit, Pick Roll (contains 2)
3	56P0817 запросить цену →	4 Joint, Optional Feeder
4	56P0809 запросить цену →	4 Foot, Rubber
5	56P0816 запросить цену →	1 Solenoid, Optional 250/500 Roller
6	56P0925 запросить цену →	1 Guide Assembly, Optional 250 Paper
7	56P0924 запросить цену →	1 Roll Assembly, Optional 250 Pick
8	56P0814 запросить цену →	1 Roll Assembly, Optional Feed

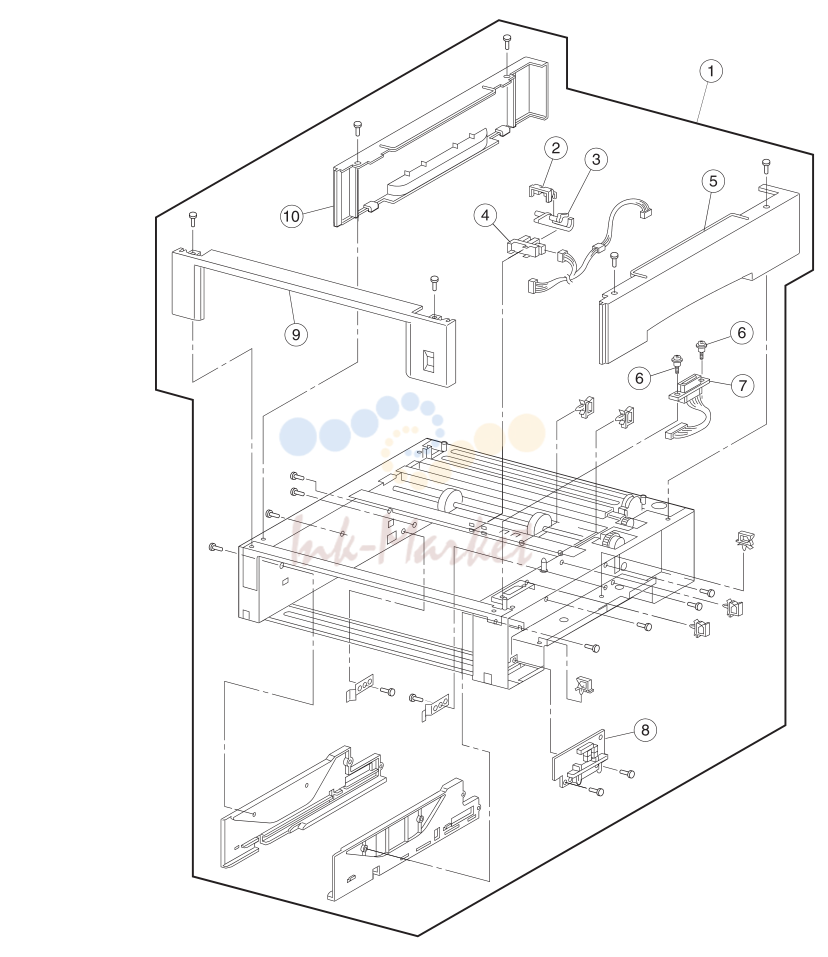

12. Assembly 11: Optional 500-Sheet Feeder

№	Артикул	Описание
11-1	56P0813 запросить цену →	1 Feeder Assembly, Optional 500-Sheet (LTR)
1	56P0962 запросить цену →	1 Feeder Assembly, Optional 500-Sheet (A4)
2	56P0812 запросить цену →	1 Clamp, Optional Sensor
3	56P0929 запросить цену →	1 Flag, Optional 500 (Paper Empty)
4	56P0802 запросить цену →	1 Sensor, Photo (Paper Empty)
5	56P0928 запросить цену →	1 Cover, Optional 500 Right
6	56P0811 запросить цену →	2 Screw, Optional Interconnect
7	56P0810 запросить цену →	1 Cable, Optional Interconnect
8	56P0930 запросить цену →	1 Card Assembly, Optional 500 Feeder (A4)
8	56P0969 запросить цену →	1 Card Assembly, Optional 500 Feeder (LTR)
9	56P0926 запросить цену →	1 Cover, Optional 500 Front (LTR)
9	56P0964 запросить цену →	1 Cover, Optional 500 Front (A4)
10	56P0927 запросить цену →	1 Cover, Optional 500 Left

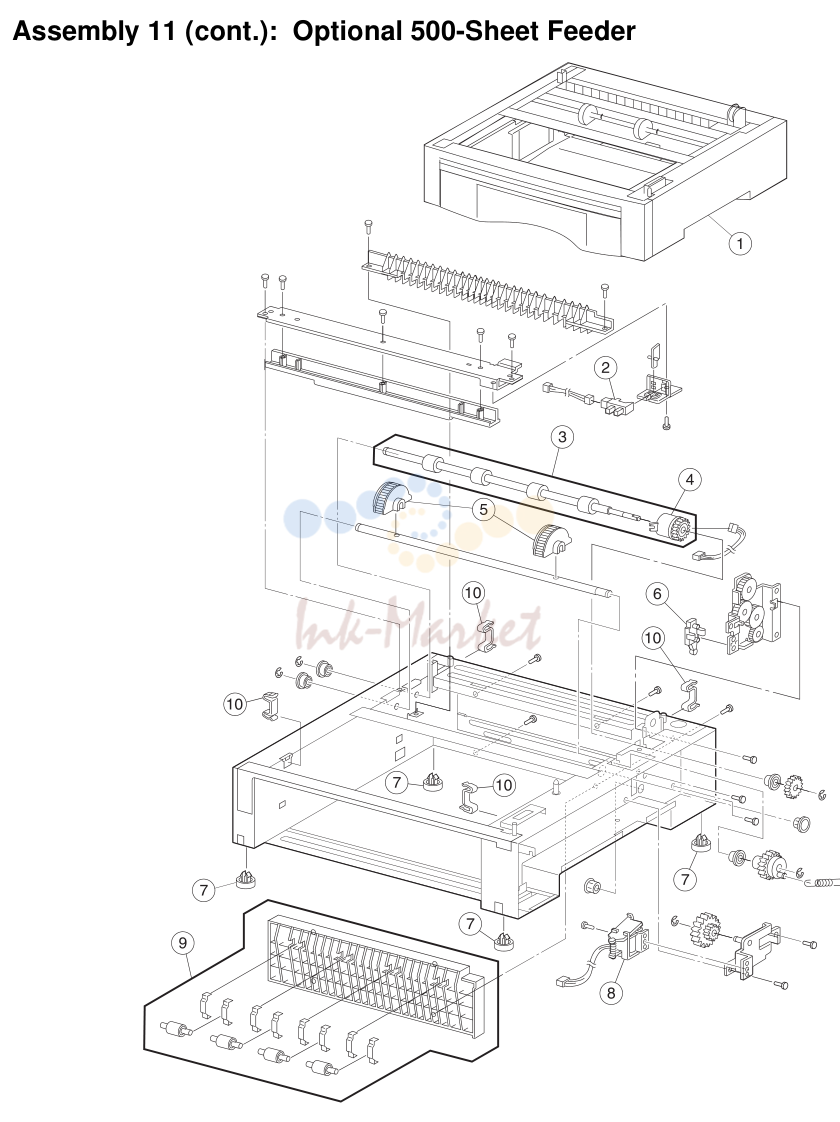

13. Assembly 11 (cont.): Optional 500-Sheet Feeder

№	Артикул	Описание
11-1	56P0813 запросить цену →	1 Feeder Assembly, Optional 500-Sheet (LTR)
1	56P0962 запросить цену →	1 Feeder Assembly, Optional 500-Sheet (A4)
2	56P0802 запросить цену →	1 Sensor, Photo (Paper Empty)
3	56P0814 запросить цену →	1 Roll Assembly, Optional Feed
4	56P0815 запросить цену →	1 Clutch, Optional Feedroll
5	56P0932 запросить цену →	2 Roll, Optional 500 Pick
6	56P0804 запросить цену →	1 Sensor, Tray Present
7	56P0809 запросить цену →	4 Foot, Rubber
8	56P0816 запросить цену →	1 Solenoid, Optional 250/500 Roller
9	56P0933 запросить цену →	1 Guide Assembly, Optional 500 Paper
10	56P0817 запросить цену →	4 Joint, Optional Feeder

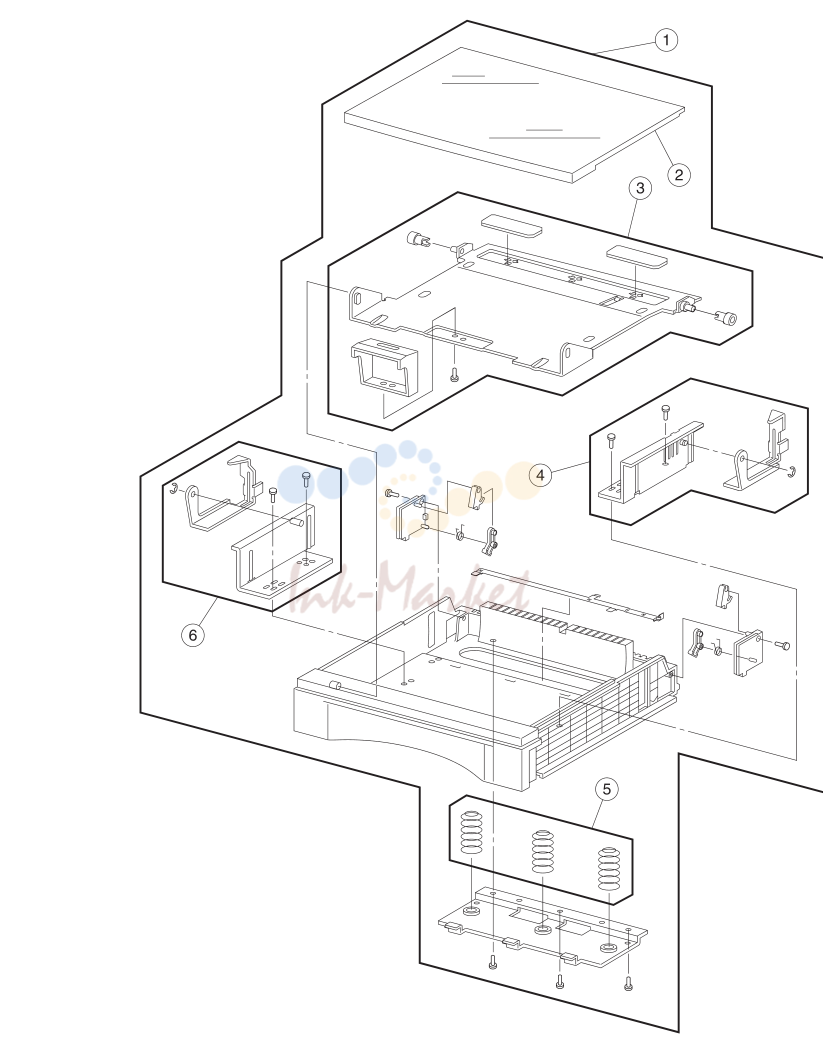

14. Assembly 12: Optional 500-Sheet Tray

№	Артикул	Описание
12-1	56P0934 запросить цену →	1 Tray Assembly, 500-Sheet (LTR)
1	56P0963 запросить цену →	1 Tray Assembly, 500-Sheet (A4)
2	56P0938 запросить цену →	1 Cover, Optional 500 Tray Upper
3	56P0937 запросить цену →	1 Plate Assembly, Optional 500 Lift
4	56P0935 запросить цену →	1 Guide Assembly, Optional 500 Tray Right
5	56P0960 запросить цену →	1 Kit Assembly, Optional 500 Spring
6	56P0936 запросить цену →	1 Guide Assembly, Optional 500 Tray Left

15. Assembly 13: Duplex Unit

№	Артикул	Описание
13-1	56P0939 запросить цену →	1 Duplex Assembly, Complete
2	56P0940 запросить цену →	1 Door Assembly, Duplex Upper Access
3	56P0942 запросить цену →	1 Cover, Duplex Left Side
4	56P0943 запросить цену →	1 Cover, Duplex Right Side
5	56P0946 запросить цену →	1 Roll Assembly, Upper Duplex Feed
6	56P0947 запросить цену →	1 Switch, Duplex Upper Door Open
7	56P0947 запросить цену →	1 Switch, Duplex Lower Door Open
8	56P0941 запросить цену →	1 Door Assembly, Duplex Lower Access
9	56P0946 запросить цену →	1 Roll Assembly, Lower Duplex Feed
10	56P0945 запросить цену →	1 Cable, Duplex
11	56P0944 запросить цену →	1 Card Assembly, Duplex
12	56P0802 запросить цену →	1 Sensor, Photo, Duplex #1
13	56P0948 запросить цену →	1 Flag, Duplex Paper Sensor
14	56P0949 запросить цену →	1 Motor Assembly, Duplex
15	56P0950 запросить цену →	1 Clutch, Duplex
